Сталь Ст3кп: Расшифровка марки и свойства
Марка стали |
Вид поставки Сортовой и фасонный прокат – ГОСТ 380 — 2005 |
|||||||||||||||||||||
Ст3кп |
||||||||||||||||||||||
Массовая доля элементов, %, по ГОСТ 380–94 |
Температура критических точек, ºС |
|||||||||||||||||||||
С |
Si |
Mn |
S |
P |
Cr |
Ni |
Cu |
As |
N |
Ас1 |
Ас3 |
Аr1 |
Аr3 |
|||||||||
0,14– 0,22 |
0,05– 0,15 |
0,40– 0,65 |
≤ 0,050 |
≤ 0,040 |
≤ 0,30 |
≤ 0,30 |
≤ 0,30 |
≤ 0,080 |
≤ 0,010 |
735 |
850 |
680 |
835 |
|||||||||
Механические свойства при комнатной температуре |
||||||||||||||||||||||
НД |
Режим термообработки |
Сечение, мм |
σ0,2, Н/мм2 |
σВ, Н/мм2 |
δ, % |
Ψ, % |
KCU, Дж/см2 |
Изгиб |
НВ |
|||||||||||||
Операция |
t, ºС |
Охлаждающая среда |
не менее |
|||||||||||||||||||
ГОСТ 535–88 |
В горячекатаном состоянии |
До 10 |
245 |
370– 480 |
26 |
– |
– |
d=a |
||||||||||||||
Свыше 10 до 20 |
245 |
370– 480 |
26 |
– |
– |
d=a |
||||||||||||||||
Свыше 20 до 40 |
235 |
370– 480 |
25 |
– |
– |
d=2a |
||||||||||||||||
Свыше 40 до 100 |
225 |
370– 480 |
23 |
– |
– |
d=2a |
||||||||||||||||
3,0–9,9 |
– |
– |
– |
– |
1081 492 493 |
|||||||||||||||||
10–25 |
– |
– |
– |
– |
981 292 293 |
|||||||||||||||||
26–40 |
– |
– |
– |
– |
881 |
|||||||||||||||||
ГОСТ 8479–70 |
Нормализация |
До 100 Свыше 100 до 160 |
195 195 |
390 390 |
26 23 |
55 50 |
59 54 |
– – |
111– 156 |
|||||||||||||
ГОСТ 14637–89 |
В горячекатаном состоянии |
До 20 Свыше 20 до 40 Свыше 40 до 100 Свыше 100 до 160 |
245 235 225 205 |
370–480 370–480 370–480 370–480 |
26 25 23 23 |
– – – – |
– |
d=1,5a d=2,5a d=2,5a d=2,5a |
– |
|||||||||||||
От 5 до 9 |
– |
– |
– |
– |
341 394 78 |
|||||||||||||||||
От 10 до 20 |
– |
– |
– |
– |
341 294 69 |
|||||||||||||||||
От 21 до 25 |
– |
– |
|
– |
294 69 |
|||||||||||||||||
От 26 до 40 |
– |
– |
– |
– |
– |
Сталь конструкционная углеродистая обыкновенного качества Ст3кп — характеристики, свойства, аналоги
На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки Ст3кп.
Марка: Ст3кп
Классификация материала: Сталь конструкционная углеродистая обыкновенного качества

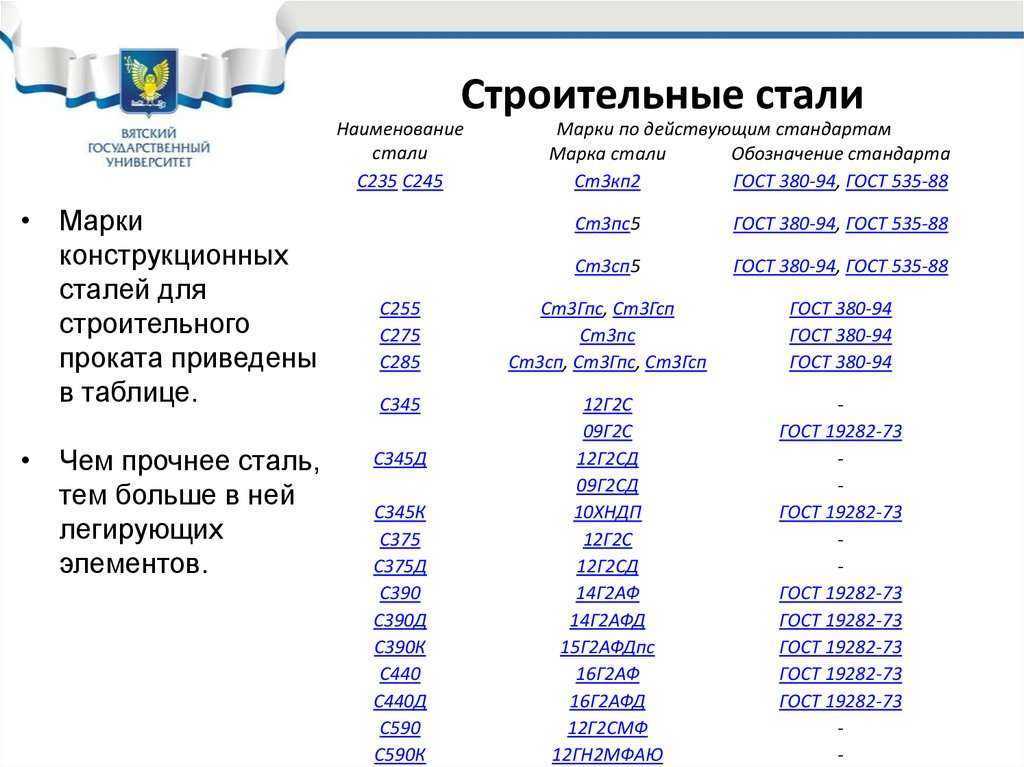

Применение: Для малонагруженных элементов сварных и несварных конструкций и деталей, работающих при температуре от -40 до 400 град, фасонные профили для вагонов, арматура класса А-I(А240)
Химический состав материала Ст3кп в процентном соотношении
C | Si | Mn | Ni | S | P | Cr | N | Cu | As |
0.14 — 0.22 | до 0.05 | 0.3 — 0.6 | до 0.3 | до 0.05 | до 0.04 | до 0.3 | до 0.008 | до 0.3 | до 0.08 |
Механические свойства Ст3кп при температуре 20
oССортамент | Размер | Напр.![]() | sв | sT | d5 | y | KCU | Термообр. |
— | мм | — | МПа | МПа | % | % | кДж / м2 | — |
Трубы, ГОСТ 8696-74 | 363 | 235 | 23 | |||||
Трубы, ГОСТ 10705-80 | 372 | 225 | 22 | |||||
Прокат, ГОСТ 535-2005 | 360-460 | 195-235 | 24-27 | |||||
Лист толстый, ГОСТ 14637-89 | 360-460 | 195-235 | 24-27 | |||||

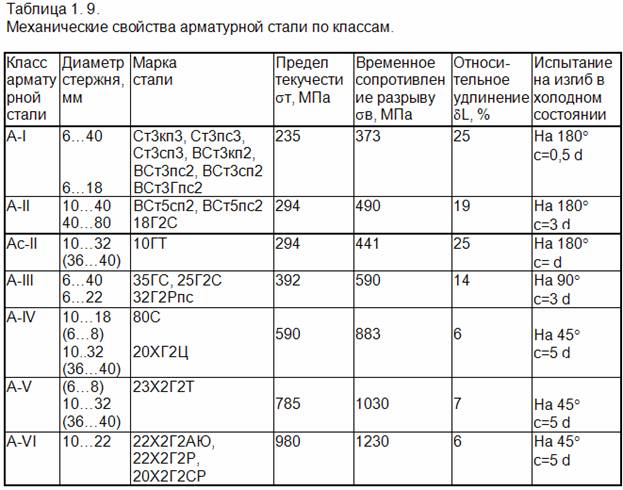

Арматура, ГОСТ 5781-82 | 373 | 235 | 25 | |||||
Катанка, ГОСТ 30136-95 | 490-540 | 60 |
Технологические свойства Ст3кп
Свариваемость: | без ограничений.![]() |
Флокеночувствительность: | не чувствительна. |
Склонность к отпускной хрупкости: | не склонна. |
Расшифровка обозначений, сокращений, параметров
Механические свойства : | |
sв | — Предел кратковременной прочности , [МПа] |
sT | — Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 | — Относительное удлинение при разрыве , [ % ] |
y | — Относительное сужение , [ % ] |
KCU | — Ударная вязкость , [ кДж / м2] |
HB | — Твердость по Бринеллю , [МПа] |
Физические свойства : | |
T | — Температура, при которой получены данные свойства , [Град] |
E | — Модуль упругости первого рода , [МПа] |
a | — Коэффициент температурного (линейного) расширения (диапазон 20o— T ) , [1/Град] |
l | — Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
r | — Плотность материала , [кг/м3] |
C | — Удельная теплоемкость материала (диапазон 20o— T ), [Дж/(кг·град)] |
R | — Удельное электросопротивление, [Ом·м] |
Свариваемость : | |
без ограничений | — сварка производится без подогрева и без последующей термообработки |
ограниченно свариваемая | — сварка возможна при подогреве до 100-120 град.![]() |
трудносвариваемая | — для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг |
Другие марки из этой категории:
- Марка ВСт2кп
- Марка ВСт2пс
- Марка ВСт2сп
- Марка ВСт3Гпс
- Марка ВСт3кп
- Марка ВСт3пс
- Марка ВСт3сп
- Марка ВСт4кп
- Марка ВСт4пс
- Марка ВСт5пс
- Марка ВСт5сп
- Марка ВСт6пс
- Марка ВСт6сп
- Марка Ст0
- Марка Ст1
- Марка Ст1кп
- Марка Ст1пс
- Марка Ст1сп
- Марка Ст2кп
- Марка Ст2пс
- Марка Ст2сп
- Марка Ст3Гпс
- Марка Ст3Гсп
- Марка Ст3кп
- Марка Ст3пс
- Марка Ст3сп
- Марка Ст4кп
- Марка Ст4пс
- Марка Ст4сп
- Марка Ст5Гпс
- Марка Ст5пс
- Марка Ст5сп
- Марка Ст6пс
- Марка Ст6сп
Обращаем ваше внимание на то, что данная информация о марке Ст3кп, приведена в ознакомительных целях. Параметры, свойства и состав
реального материала марки Ст3кп могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке Ст3кп можно уточнить на
информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров.
При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
Марка стали Ст3кп расшифровка, характеристики, применение, химический состав, аналоги, механические свойства, свариваемость
Характеристика стали марки БСт3кп
БСт3кп — Сталь конструкционная углеродистая обыкновенного качества, хорошо сваривается, сварка осуществляется без подогрева и без последующей термообработки, способы сварки: ручная дуговая сварка, автоматическая дуговая сварка под флюсом и газовой защитой, КТС, ЭШС. Для толщины более 35 миллиметров рекомендуется подогрев и последующая термообработка, склонна к флокеночувствительности, склонность к отпускной хрупкости отсутствует. Обрабатываемость резанием в горячекатаном состоянии при НВ 124 и σ = 410 МПа. Kυ тв.спл. = 1,8 и Kυ б.ст. = 1,6, нашла свое применение в малонагруженных элементах, в сварных и несварных конструкциях и деталях, работающих при температуре от -40 до 400 град, применяется в фасонных профилях для вагонов, используется так же, как арматура класса А-I(А240). Ковка при температурном режиме от 1300 до 750 0С, охлаждение производят на воздухе. По ГОСТ 27772-88 сталь Ст3кп соответствует стали для строительных конструкций С235
Механические свойства стали ВСт3кп при повышенных температурах
Температура испытаний, °С | σ0,2 (МПа) | σв(МПа) | δ5 (%) | ψ % |
Листы толщиной 12 мм в состоянии поставки (образцы поперечные) | ||||
20 | 205 | 385 | 37 | 60 |
100 | 190 | 370 | 27 | 59 |
200 | 175 | 430 | 21 | 51 |
300 | 160 | 450 | 23 | 49 |
400 | 150 | 395 | 35 | 62 |
При σв =380 МПа предел выносливости σ-1 =175 МПа |
Расшифровка стали марки БСт3кп
Расшифровка стали: Буква Б стоящая в начале обозначает группу стали котороя опреедляет кретерии предела прочности для химсостава. Сталь, в наименовании начинющиеся с буквы Б поставляется с гарантированным химическим составом, прочность на 20 МПа ниже, чем сталь группы А, так же может отличаться механическими свойствами от группы А. Буквы Ст. обозначают, что сталь обыкновенного качества, хотя большинство сталей — высококачественные. Цифры от 0 до 6 это условный номер марки в зависимости от химсостава и механических свойств. Обычно, чем больше цифра, тем больше углерода и больше прочность. В нашем случае 3 обозначает содержание углерода в сплаве 0,14–0,22%. Буквы после номера марки обозначают степень раскиcления: кп — кипящая. По цене кипящие стали самые дешевые, но имеют порог хладноломкости на 30 — 40 % выше, чем стали спокойные.
По расшифровке марок материалов

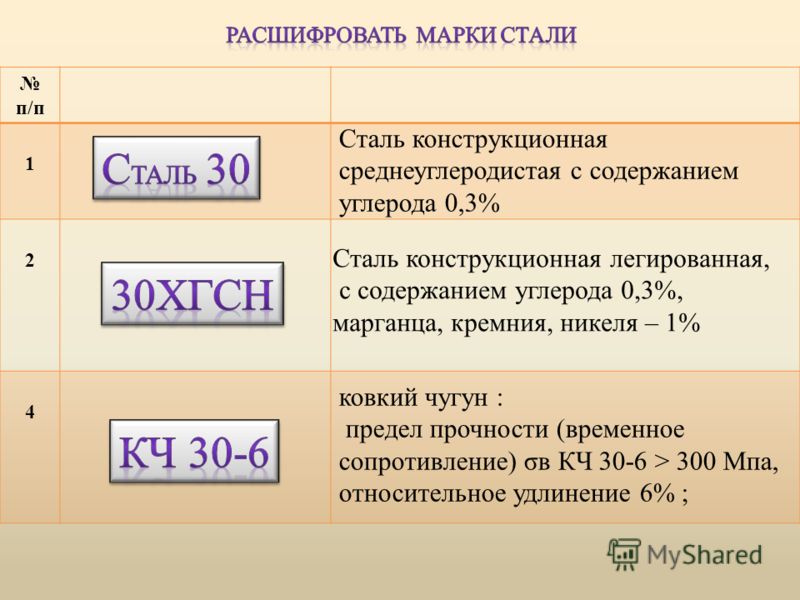

Расшифровать марки железоуглеродистых и цветных сплавов:
БСт1кп; 50; У7А; СЧ25; 30Х3МФ; ШХ4;25ГФЛ; ЛН65-5; БрО8Ц4.
· БСт1кп – углеродистая конструкционная сталь обыкновенного качества, марки 1,группы Б – с гарантированным химическим составом, кипящая.
· 50 – углеродистая конструкционная сталь, качественная, спокойная, с средним содержанием углерода 0,5%.
· У7А – углеродистая инструментальная высококачественная сталь, содержание углерода – 0,7%.
· СЧ25 – серый чугун, временное сопротивление разрыву при растяжении 250 МПа.
· 30Х3МФ – качественная легированная сталь, среднее содержание углерода 0,3%. Легирующие элементы Х- хром, содержание 3%, М – молибден – до 1,5%, Ф ванадий – до 1,5%.
· ШХ4 – шарикоподшипниковая сталь, содержание хрома 0,4%.
· 25ГФЛ – легированная сталь для фасонного литья, среднее содержание углерода – 0,25%. Легирующие элементы: Г – марганец – до 1,5%, Ф – ванадий – до 1,5%.
· ЛН65-5 – деформируемая латунь. Содержание меди – 65%, никеля – 5%, остальное цинк – 30% (100-65-5=30%).
· БрО8Ц4 – литейная бронза. Содержание олова – 8%, цинка – 4%, остальное медь -88% (100-8-4=88%).
Приложение В
Условные обозначения марок материалов
Материал | Обозначение |
Стали | |
Углеродистые стали обыкновенного качества | Буквами «Ст» и цифрой (от 0 до 6), обозначающей номер марки (Ст1, Ст2).![]() |

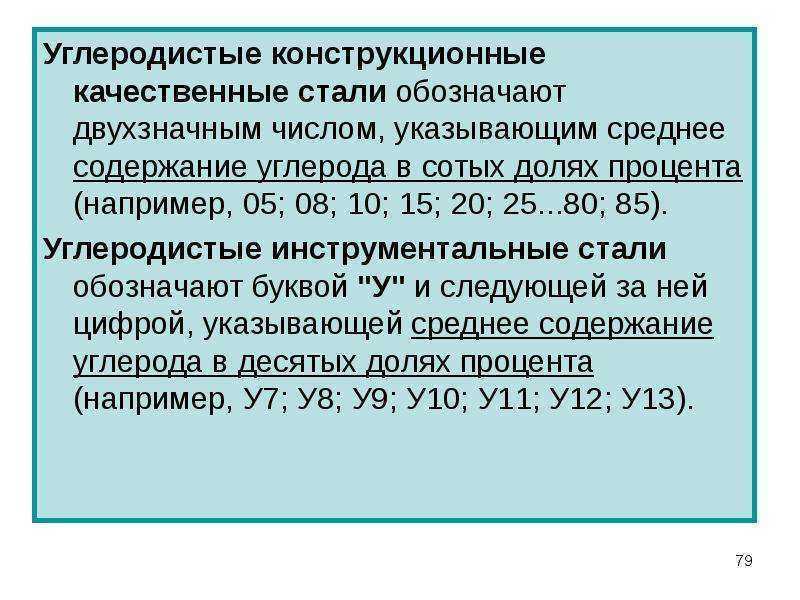

Углеродистые качественные стали | Двузначными цифрами: 05,08,10,…85, обозначающими среднее содержание углерода в сотых долях процента. После цифр ставятся буквы, обозначающие степень раскисления стали: если сталь кипящая – кп, если полуспокойная – пс, если букв нет – сталь спокойная. Буква «Г» в марках сталей указывает, на повышенное содержание марганца. |
Углеродистые инструментальные стали | Буквой «У» и цифрами, показывающими средне содержание углерода в десятых долях процента (У7, У8).![]() |
Автоматные стали | Буквой «А» и цифрами, показывающими среднее содержание углерода в сотых долях процента. Буква «Г» после цифры обозначает повышенное содержание марганца (А40Г). |
Углеродистые стали для фасонного литья | Цифрами, после которых ставится буква «Л». Цифры показывают среднее содержание углерода в сотых долях процента (15Л, 20Л). |
Легированные стали | Буквами и цифрами. Первые две цифры указывают среднее содержание углерода: если цифры две или три — в сотых долях процента, если одна – в десятых, если цифры нет – углерода содержится около 1%. Буквы за цифрами означают, что в составе стали находятся легирующие элементы (обозначение элементов смотри в таблице 5) (20ХН3А, 30ХГС). Цифры, стоящие после букв, указывают примерное содержание легирующего элемента в целых единицах процента. Если содержание легирующего элемента менее 1,5% — цифра отсутствует.![]() |
Подшипниковые стали | Буквами «ШХ» и цифрами, показывающими содержание хрома в десятых долях процента. Буквы после цифр показывают наличие дополнительных легирующих элементов (таблица 5). |
Легированные стали для фасонного литья | Цифрами и буквами. Две цифры в начале марки указывают на среднее содержание углерода в сотых долях процента, буквы, стоящие за ними – легирующие элементы (таблица 5). Цифры стоящие после букв, указывают на примерное содержание легирующего элемента в целых единицах процента. В конце марки ставится буква «Л» (30ХМЛ). |
Быстрорежущие стали | Буквой «Р», цифра после которой указывает на содержание вольфрама в процентах (Р18). Легирующие элементы в сталях обозначаются буквами в соответствии с таблицей 5, цифры за ними показывают их количество. |
Чугуны | |
Серый чугун | Буквами «СЧ» и двузначным числом, обозначающим минимальное временное сопротивление разрыву при растяжении в МПа ·10-1 (СЧ 10) |
Ковкий чугун | Буквами «КЧ».![]() |
Высокопрочный чугун | Буквами «ВЧ» и двузначным числом, обозначающим временное сопротивление разрыву при растяжении в МПа ·10-1 (ВЧ35). |
Легированный чугун | Первой буквой «Ч» и последующими буквами, показывающими наличие легирующих элементов. Цифры обозначают последовательно среднее содержание легирующих элементов в процентах. Буква «Ш» в конце марки означает, что графит в чугуне имеет шаровидную форму (ЧХ32). |
Цветные сплавы на основе алюминия | |
Литейные (Силумины) | Буквами «АЛ», после которых указывается номер сплава (АЛ2). |
Деформируемые, упрочняемые термообработкой (Дуралюмины) | Буквой «Д», после которой следует номер сплава. |
Деформируемые, не упрочняемые термообработкой | Буквами «АМ», если легирующий компонент марганец – то АМц, если магний – Амг.![]() |
Цветные сплавы на основе меди | |
Деформируемые латуни | Первой буквой «Л» — латунь и другими буквами, показывающими содержание легирующих элементов. Первое число – процентное содержание меди, остальное содержание легирующих элементов (ЛА77-2). |
Литейные латуни | Первой буквой «Л» — латунь, затем буквы, показывающие легирующие элементы. Цифры, стоящие за буквами, показывают процентное содержание легирующего элемента (ЛЦ16К4). |
Деформируемые бронзы | Первыми двумя буквами «Бр» — бронза и последующими буквами, показывающими только легирующие элементы. Цифры указывают их процентное содержание (БрО 4-4). |
Литейные бронзы | Первыми двумя буквами «Бр» — бронза, затем буквы, показывающие легирующие элементы. Цифры, стоящие за буквами, показывают процентное содержание легирующего элемента (БрО10С10). |
Антифрикционные сплавы | |
Баббиты | Буквой «Б» и числом, показывающим содержание олова в процентах (Б88).![]() |
Приложение Г
Условные обозначения основных элементов в марках металлов и сплавов
Элемент | Символ | Принятое обозначение элементов в марках металлов и сплавов | Элемент | Символ | Принятое обозначение элементов в марках металлов и сплавов | ||
Черных | Цветных | Черных | Цветных | ||||
Азот | N | А | — | Неодим | Nd | — | Нм |
Алюминий | Al | Ю | А | Никель | Ni | Н | Н |
Барий | Ba | — | Бр | Ниобий | Nb | Б | Нп |
Бериллий | Be | Л | — | Олово | Sn | — | О |
Бор | B | Р | — | Осмий | Os | — | Ос |
Ванадий | V | Ф | Вам | Палладий | Pd | — | Пд |
Висмут | Bi | Ви | Ви | Платина | Pt | — | Пл |
Вольфрам | W | — | — | Празеодим | Pr | — | Пр |
Гадолиний | Gg | Гм | Гм | Рений | Re | — | Ре |
Галлий | Ga | Гл | Гл | Родий | Rh | — | Рд |
Гафний | Hf | — | Гф | Ртуть | Hg | — | Р |
Германий | Ge | — | Г | Рутений | Ru | — | Ру |
Гольмий | Ho | — | ГОМ | Самарий | Sm | — | Сам |
Диспрозий | Dy | — | ДИМ | Свинец | Pb | — | С |
Европий | Eu | — | Ев | Селен | Se | Е | СТ |
Железо | Fe | — | Ж | Серебро | Ag | — | Ср |
Золото | Au | — | Зл | Скандий | Sc | — | Скм |
Индий | In | — | Ин | Сурьма | Sb | — | Су |
Иридий | Ir | и | И | Таллий | Tl | — | Тл |
Иттербий | Yb | — | ИТМ | Тантал | Ta | — | ТТ |
Иттрий | Y | — | ИМ | Теллур | Te | — | Т |
Кадмий | Cd | Кд | Кд | Тербий | Tb | — | Том |
Кобальт | Co | К | К | Титан | Ti | Т | ТПД |
Кремний | Si | С | Кр(К) | Тулий | Tu | — | ТУМ |
Лантан | La | — | Ла | Углерод | C | У | — |
Литий | Li | — | Лэ | Фосфор | P | П | Ф |
Лютеций | Lu | — | Люм | Хром | Cr | Х | Х(Хр) |
Магний | Mg | Ш | Мг | Церий | Ce | — | Се |
Марганец | Mn | Г | Мц(Мр) | Цинк | Zn | — | Ц |
Медь | Cu | Д | М | Цирконий | Zr | Ц | ЦЭВ |
Молибден | Mo | М | — | Эрбий | Er | — | Эрм |
Поставка БСт3кп
Поставляется в виде сортового проката, в том числе и фасонного по регламенту ГОСТ 2590-88 Прокат стальной горячекатаный круглый, ГОСТ 2591-88 Прокат стальной горячекатаный квадратный, ГОСТ 8239-89 Двутавры стальные горячекатаные, ГОСТ 19771-93 Уголки стальные гнутые равнополочные, ГОСТ 19772-93 Уголки стальные гнутые неравнополочные, ГОСТ 8278-83 Швеллеры стальные гнутые равнополочные, ГОСТ 8281-80 Швеллеры стальные гнутые неравнополочные, ГОСТ 8283-93 Профили стальные гнутые корытные равнополочные, ГОСТ 380-94 Сталь углеродистая обыкновенного качества, ГОСТ 8509-93 Уголоки стальные горячекатаные равнополочные, ГОСТ 8510-86 Уголки стальные горячекатаные неравнополочные, ГОСТ 8240-97 Швеллеры стальные горячекатаные, ГОСТ 535-88 Прокат сортовой и фасонный из углеродистой стали обыкновенного качества, ГОСТ 2879-88 Прокат стальной горячекатаный шестигранный, ГОСТ 19903-2015 Прокат листовой горячекатанный, ГОСТ 19904-90 Прокат листовой холоднокатанный, ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения, ГОСТ 503-81 Лента холоднокатаная из низкоуглеродистой стали, ГОСТ 103-76 Полоса стальная горячекатаная, ГОСТ 82-70 Прокат стальной горячекатаный широкополосный универсальный, ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения, ГОСТ 17305-71 Проволока из углеродистой конструкционной стали, ГОСТ 10705-80 Трубы стальные электросварные, ГОСТ 10706-76 Трубы стальные электростварные прямошовные, ГОСТ 3262-75 Трубы стальные водогазопроводные.
B03 — Обработка металлов давлением. Поковки | ГОСТ 8479-70; |
В20 — Классификация, номенклатура и общие нормы | ГОСТ 380-2005; |
В22 — Сортовой и фасонный прокат | ГОСТ 2591-2006; ГОСТ 535-2005; ГОСТ 5422-73; ГОСТ 5781-82; ГОСТ 30136-95; ГОСТ 7511-73; ГОСТ 8239-89; ГОСТ 8510-86; ГОСТ 8509-93; ГОСТ 2879-2006; ГОСТ 9234-74; ГОСТ 5267.0-90; ГОСТ 25577-83; ГОСТ 11474-76; ГОСТ 10551-75; ГОСТ 8240-97; ГОСТ 19240-73; ГОСТ 19425-74; ГОСТ 30565-98; ГОСТ 2590-2006; |
В23 — Листы и полосы | ГОСТ 14918-80; ГОСТ 8568-77; ГОСТ 14637-89; ГОСТ 19903-74; ГОСТ 103-2006; ГОСТ 16523-97; |
В24 — Ленты | ГОСТ 6009-74; ГОСТ 3560-73; |
В34 — Ленты | ГОСТ 19851-74; |
В42 — Рельсы. Накладки. Подкладки. Костыли | ГОСТ 16277-93; ГОСТ 8142-89; ГОСТ 5812-82; |
В62 — Трубы стальные и соединительные части к ним | ГОСТ 10705-80; ГОСТ 10706-76; ГОСТ 12132-66; ГОСТ 10707-80; ГОСТ 8696-74; ГОСТ 3262-75; |
В76 — Сетки металлические | ГОСТ 9074-85; |
Поставка БСт1кп
Поставляется в виде сортового проката, в том числе и фасонного по регламенту ГОСТ 2590-88 Прокат стальной горячекатаный круглый, ГОСТ 2591-88 Прокат стальной горячекатаный квадратный, ГОСТ 8239-89 Двутавры стальные горячекатаные, ГОСТ 19771-93 Уголки стальные гнутые равнополочные, ГОСТ 19772-93 Уголки стальные гнутые неравнополочные, ГОСТ 8278-83 Швеллеры стальные гнутые равнополочные, ГОСТ 8281-80 Швеллеры стальные гнутые неравнополочные, ГОСТ 8283-93 Профили стальные гнутые корытные равнополочные, ГОСТ 380-94 Сталь углеродистая обыкновенного качества, ГОСТ 8509-93 Уголоки стальные горячекатаные равнополочные, ГОСТ 8510-86 Уголки стальные горячекатаные неравнополочные, ГОСТ 8240-97 Швеллеры стальные горячекатаные, ГОСТ 535-88 Прокат сортовой и фасонный из углеродистой стали обыкновенного качества, ГОСТ 2879-88 Прокат стальной горячекатаный шестигранный, ГОСТ 19903-2015 Прокат листовой горячекатанный, ГОСТ 19904-90 Прокат листовой холоднокатанный, ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения, ГОСТ 503-81 Лента холоднокатаная из низкоуглеродистой стали, ГОСТ 103-76 Полоса стальная горячекатаная, ГОСТ 82-70 Прокат стальной горячекатаный широкополосный универсальный, ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения, ГОСТ 17305-71 Проволока из углеродистой конструкционной стали, ГОСТ 10705-80 Трубы стальные электросварные, ГОСТ 10706-76 Трубы стальные электростварные прямошовные, ГОСТ 3262-75 Трубы стальные водогазопроводные.
В20 — Классификация, номенклатура и общие нормы | ГОСТ 380-2005; |
В22 — Сортовой и фасонный прокат | ГОСТ 5422-73; ГОСТ 8239-89; ГОСТ 8240-97; ГОСТ 8510-86; ГОСТ 8509-93; ГОСТ 30136-95; ГОСТ 9234-74; ГОСТ 10551-75; ГОСТ 30565-98; ГОСТ 535-2005; ГОСТ 19240-73; ГОСТ 11474-76; ГОСТ 2879-2006; ГОСТ 2591-2006; ГОСТ 2590-2006; ГОСТ 19425-74; |
В23 — Листы и полосы | ГОСТ 16523-97; ГОСТ 8568-77; ГОСТ 103-2006; ГОСТ 14918-80; |
В24 — Ленты | ГОСТ 3560-73; ГОСТ 6009-74; |
В33 — Листы и полосы | ГОСТ 24244-80; |
В34 — Ленты | ГОСТ 19851-74; |
В62 — Трубы стальные и соединительные части к ним | ГОСТ 3262-75; |
Ударная вязкость стали БСт3кп
Состояние поставки, термообработка | +20 | 0 | -10 | -20 | -30 |
Листы толщиной 10-12 мм | 89-100 | 60-85 | 12-69 | 13-53 | 6-10 |
Листы толщиной 16-20 мм | 40-140 | 15-71 | 9-16 | 8-12 | |
Листы толщиной 30-32 мм | 30-115 | 8-13 | 6-13 | 7-9 | |
Листы толщиной до 12 мм (фасонный прокат) | 64-149 | 83-112 | 83-114 | 14-63 |
Механические свойства стали ВСт3кп
Механические свойства стали ВСт3кп по регламенту ГОСТ 380-2005 отпускается в виде горячекатаного проката сечением до 20мм, от 20мм до 40мм, свыше 40мм до 100мм, а также более 100 мм. Предел текучести – 195, 215, 225, 235 МПа. Предел прочности при растяжении 360-460 МПа. Относительное удлинение после разрыва 24 – 27%.
Механические свойства стали ВСт3кп по регламенту ГОСТ 16523-89 в виде горячекатаного и холоднокатаного листового проката. Сечение выполнено до 2мм включительно, и более 2мм и до 4мм включительно. Показатели относительного удлинения после разрыва составляют 20%, 22% и 24%. Ниже приведены данные в табличном варианте:
Вид поставки | Сечение, мм | σ0,2, МПа | σB, МПа | δ5, % | δ4, % |
Листовой прокат горячекатаный | <20 | 235 | 360-460 | 27 | |
Листовой прокат горячекатаный | 20-40 | 225 | 360-460 | 26 | |
Листовой прокат горячекатаный | 40-100 | 215 | 360-460 | 24 | |
Листовой прокат горячекатаный | >100 | 195 | 360-460 | 24 | |
Листовой прокат горячекатаный | <2,0 | 360-460 | 20 | ||
Листовой прокат горячекатаный | 2,0-3,9 | 360-460 | 22 | ||
Листовой прокат холоднокатаный | >3,9 | 360-460 | 22 | ||
Листовой прокат холоднокатаный | 2,0-3,9 | 360-460 | 24 |
Зарубежные аналоги стали марки БСт3кп
США | A283A, A284Gr.![]() |
Германия | 1.0036, 1.0036, 1.0116, Fe360B, Fe360D1, RSt37-2, S235J2G3, S235JRG1, USt37-2, USt37-2G |
Япония | SS400, STKM12A |
Франция | 4360-40D, E24-3, E24-4, S235J0, S235J2G3, S235J2G4, S235JRG1 |
Англия | 1449-3723CR, 235JRG1, 4360-40B, 4449-250, Fe360B, Fe360D1FF, HFS4, HFW4, S235J2G3 |
Канада | 230G |
Евросоюз | Fe37-3FN, Fe37-3FU, Fe37B1FN, Fe37B1FU, Fe37B3FN, Fe37B3FU, S235J2G3, S235JRG1 |
Италия | Fe360B, Fe360BFU, Fe360C, Fe360CFN, Fe360D, Fe360DFF, Fe37-2, S235J0, S235J2G3, S235J2G4, S235JRG1 |
Бельгия | FE360B, FED1FF |
Испания | AE235B, AE235D, Fe360B, Fe360D1FF, S235J2G3, S235JRG1 |
Китай | A3, Q235, Q235A, Q235A-F, Q235A-Z, Q235B, Q235B-Z |
Швеция | 1311, 1312, 1313 |
Болгария | BSt3kp, BSt3ps, Ew-08AA, S235J2G3, S235JRG1, WSt3kp |
Венгрия | A1, B38.![]() |
Польша | SS400, St3SX, St3SY, St3W |
Румыния | OB37, OL37.1 |
Чехия | 10216, 11373, 11378 |
Австрия | St37F |
Физические свойства стали ВСт3кп
Tемпература | E 10- 5 | a 10 6 | l | r | C | R 10 9 |
Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
20 | 1.13 | 7850 | ||||
100 | 2.8 | |||||
200 | 2.2 | |||||
300 | 1.95 | |||||
400 | 1.87 | |||||
500 | 1.76 | |||||
600 | 1.67 | |||||
700 | 1.53 |
Купить сталь БСт3кп в Москве и Московской области
Сталь БСт3кп широко применяется в разных сферах промышленности, используется в машиностроении, задействована в производственной отрасли, охватывает большой спектр строительства, судостроения, частично используется в авиационном производстве и многих других направлений промышленности. Существует большое количество марок сталей, огромная часть сплавов изготавливается под заказ, а те марки стали, которые пользуются большим спросом частично складируются по д постоянных клиентов. Компания Металлпро осуществляет опто-розничную продажу на территории Российской Федерации, сталь БСт3кп частично находится у нас на складе в виде сортового металлопроката, а частично мы отгружаем напрямую от металлургического комбината. При постоянном спросе мы готовы предложить взаимовыгодное сотрудничество, поставку напрямую с завода вагонными нормами, а также машинным автотранспортом. Купить сталь БСт3кп в Москве и Московской области по выгодной цене можно в Торговой компании Металлпро по взаимовыгодному контракту на долгий партнерский срок.
Характеристика стали марки БСт1кп
БСт1кп — Сталь конструкционная углеродистая обыкновенного качества, хорошо сваривается, сварка осуществляется без подогрева и без последующей термообработки, способы сварки: ручная дуговая сварка, автоматическая дуговая сварка под флюсом и газовой защитой, КТС, ЭШС. Для толщины более 35 миллиметров рекомендуется подогрев и последующая термообработка, не склонна к флокеночувствительности, склонность к отпускной хрупкости отсутствует. Обрабатываемость резанием в горячекатаном состоянии при НВ 110 Kυ тв.спл. = 2,0 и Kυ б.ст. = 1,6, нашла свое применение в деталях повышенной пластичности не несущих ответственности, малонагруженные элементы сварных конструкций с отсутствием больших нагрузок, но при этом работающие постоянно и положительных температурах. Ковка при температурном режиме от 1300 до 750 0С, охлаждение производят на воздухе.
Цена на сталь БСт3кп
Выгодная стоимость на марку стали БСт3кп объясняется присутствием конкурентной среды, низкой наценкой и погрузкой с ведущих металлургических заводов напрямую, иногда минуя складирование на перевалочных пунктах. Компания Металлпро несут полную ответственность за химический состав поставляемой продукции и гарантирует качество поставки. Стоимость стали БСт3кп на складах города Москвы и Московской области формируется затратами на складское хранение и логистику, Компания Металлпро так же может осуществлять поставки стали БСт3кп напрямую с металлургического комбината, что дает преимущество нашим партнерам стабильно экономить деньги и развивать бизнес в широком формате.
Цена на сталь марки БСт3кп формируется персонально с каждой компанией, индивидуально оговариваются ежемесячные потребности и обсуждается форма оплаты. Складские услуги под заказные позиции и логистика до места производства так же формирую стоимость на сталь БСт3кп. Компания Металлпро ведет открытый диалог персонально с каждым своим клиентом, каждая сделка сопровождается персональным менеджером от стадии производства до поставки металлопроката заказчику. Полный контроль на любом этапе от оплаты до поставки на объект заказчика дает последнему полную картину.

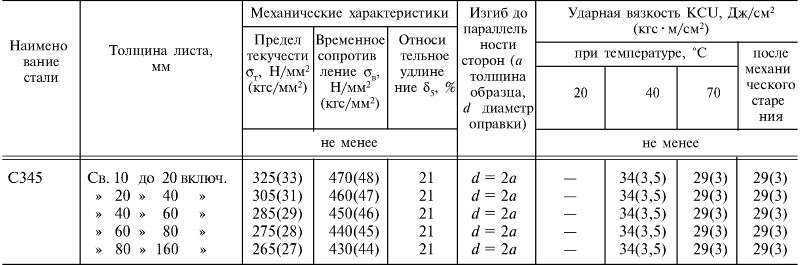

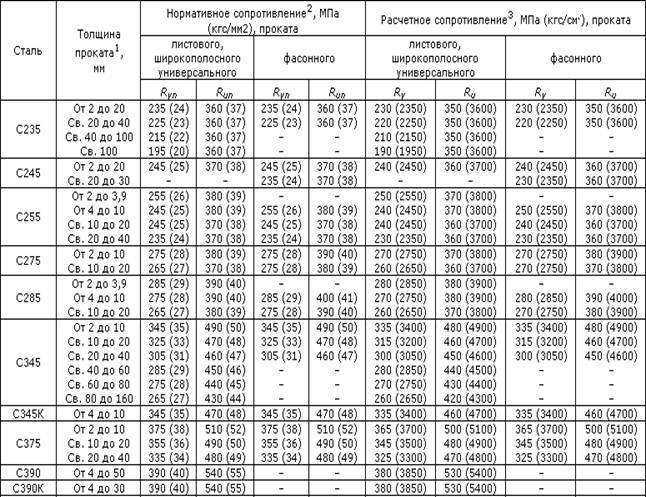

Механические свойства стали ВСт3пс
Температура испытаний, °С | σ0,2 (МПа) | σв(МПа) | δ5 (%) | ψ % | KCU (Дж / см2) |
Горячекатаная заготовка размерами 140 Х 120 мм | |||||
20 | 220 | 445 | 33 | 59 | 154 |
300 | 205 | — | — | — | 199 |
500 | 180 | 285 | 34 | 80 | 119 |
Лист и фасонный прокат в горячекатаном состоянии толщиной до 30 мм | |||||
20 | 205-340 | 420-520 | 28-37 | 56-68 | — |
200 | 215-285 | — | — | — | — |
300 | 205-265 | — | — | — | — |
400 | 155-255 | 275-490 | 34-43 | 60-73 | — |
500 | 125-175 | 215-390 | 36-43 | 60-73 | — |
Образец диаметром 6 мм, длиной 30 мм кованый и нормализованный.![]() | |||||
700 | 73 | 100 | 57 | 96 | — |
800 | 51 | 63 | 95 | 95 | — |
900 | 38 | 65 | 84 | 100 | — |
1000 | 25 | 43 | 79 | 100 | — |
1100 | 19 | 31 | 80 | 100 | — |
1200 | 14 | 25 | 84 | 100 | — |
Физические свойства стали ВСт3пс
Tемпература 0С | E 10- 5 (МПа) | a 10 6 (1/Град) | l (Вт/(м·град)) | r (кг/м3) | C (Дж/(кг·град)) | R 10 9 (Ом·м) |
20 | 1.94 | |||||
100 | 1.92 | |||||
200 | 1.87 | |||||
300 | 1.83 | |||||
400 | 1.78 | |||||
500 | 1.67 | |||||
600 | 1.59 | |||||
700 | 1.![]() | |||||
800 | 1.2 | |||||
900 | 0.99 |
Automated Malware Analysis Report for http://pectusexcavatuminfo.com/ravitch-procedure/
Play interactive tourEdit tour
General Information |
---|
Joe Sandbox Версия: | 28.0.0 Lapis Lazuli | ||
Идентификатор анализа: | 204865 | ||
Дата начала: | 9 0105 9 31.01.20200022 Время начала: | 14:31:08 | |
Joe Soundbox Продукт: | Cloudbasic | ||
Общий анализ Продолжительность: | 0H 8M 26S | ||
2 | 0H 8M 26S | ||
2 | . | Тип отчета: | полный |
Имя файла поваренной книги: | browurl.jbs | ||
Образец URL: | | ||
Система анализа Описание: | Windows 10 64 BIT (версия 1803) с Office 2016 , Adobe Reader DC 19, Chrome 70, Sirefox 63, JAAAV.![]() | ||
Количество анализируемых новых запущенных процессов, проанализированных: | 6 | ||
Новые задуманные драйверы.0023 | 0 | ||
Количество существующих драйверов, проанализированных: | 0 | ||
Количество внедренных процессов Analysed: | 0 | ||
. : | Время ожидания | ||
Обнаружение: | MAL | ||
Классификация: | mal56.mine.win@1/168@2/39 Cook | 900 КомментарииПоказать все
|
Detection |
---|
Strategy | Score | Range | Reporting | Whitelisted | Threat | Detection | |
---|---|---|---|---|---|---|---|
Threshold | 56 | 0 — 100 | ложь | Coinimp |
Confidence |
---|
Strategy | Score | Range | Further Analysis Required? | Confidence | |
---|---|---|---|---|---|
Threshold | 5 | 0 — 5 | false |
Classification |
---|
Analysis Advice |
---|
Initial sample is implementing a service and should be registered / started as service |
Mitre Матрица Att&ck |
---|
Начальный доступ | Выполнение | Постоянство | Privilege Escalation | Defense Evasion | Credential Access | Discovery | Lateral Movement | Collection | Exfiltration | Command and Control | Network Effects | Remote Service Effects | Impact |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Valid Accounts | Графический интерфейс пользователя1 | Вспомогательная DLL Winlogon | Внедрение процесса1 | Маскарадинг1 | Dilly Dilling | Discovery1 | Удаленный файл Copy2 | Данные из локальной системы | Сжатые данные | Стандартная сеть.![]() | |||
Репликация через съемный носитель | Выполнение службы | Мониторы портов | Специальные возможности | Внедрение процесса1 | Смешание сети | Обнаружение окна приложения | Удаленные службы | Данные из съемной среды | Exfiltration по сравнению с другими сетью | SMANDER Application Protocol3 | EXPLOTIT SERLOIT SMSILIT SMSILIT SMSIRELENTIRENTERIT EXPLOTIT EXPLOIT ERVETIT SMESTIT SMSIRET DELPECTIT SMSIRELTIT EXPLOTIT SMESIORS7. Данные без авторизации | Блокировка устройства | |
Внешние удаленные службы | Инструментарий управления Windows | Особенности доступности | Перехват пути | Rootkit | Входной захват | Реестр запросов | Удаленное управление Windows | Date Shower Drive Drive | Автоматизированный Exfiltration | 222222. Dele Delect Demole Delect Delo Dele Delect.![]() | Удалить данные устройства |
Обзор подписи |
---|
Нажмите, чтобы перейти к разделу подписи
Обнаружение антивируса для сброшенного файла | Покажите источники |
Sources: |
SOURCES: 9007 |
SOURCES: 9007 |
Avira: ![]() | ||||||||||||||||||||||
Источник: | Avira: | Avira: | ||||||||||||||||||||
Источник: 0 | Источник: | . | ![]() Источник: | | | | Источник: | ![]() Avira: | Source: | Avira: | |
Bitcoin Miner: |
---|
Яра обнаружил шахтер Coinimp | Покажите источники |

Source: | File source: | |||||||||||||||||||||||
Source : | Источник файла: | |||||||||||||||||||||||
ИСТОЧНИКИ | ||||||||||||||||||||||||
.![]() Источник: | Источник файла: | Источник: |
|
