Ст3 расшифровка – ГОСТ 380-71 Сталь углеродистая обыкновенного качества. Марки и общие технические требования

Содержание

Сталь Ст3: марки, характеристики, химический состав

Сталь представляет собой материал, в котором основными элементами становятся железо и углерод, а другие вещества включаются в состав для изменения эксплуатационных качеств или контролируются в определенном диапазоне. Довольно больше распространение получила сталь 3. Она применяется для производства самых различных заготовок. Сталь Ст3 многим известна по трубам, которые применяются при создании систем теплоснабжения. Характеристики стали и ее особенности, к примеру, химический состав определяют не только широкое распространение металла, но и определенные особенности термической обработки.

Сталь Ст3

Химический состав

Каждая категория стали характеризуется своим определенным химическим составом. Он во многом определяет область применения создаваемых заготовок и сложности, которые возникают при термической обработке.

Химический состав стали Ст3 делает ее одним из самых распространенных материалов, которые можно встретить на рынке. Без этого металла сложно себе представить современные строительные работы.

Ключевыми моментами, которые касаются химического состава, назовем следующее:

Как ранее было отмечено, основными химическими элементами являются железо и углерод. Первый элемент имеет концентрацию 97%, углерода всего 0,14-0,22%. Именно углерод определяет показатель твердости и некоторые другие физико-химические свойства структуры.
В состав структуры включается относительно небольшое количество легирующих элементов. Основными элементами стали хром и никель, концентрация которых составляет 0,3%. В этой же концентрации в состав включается медь.

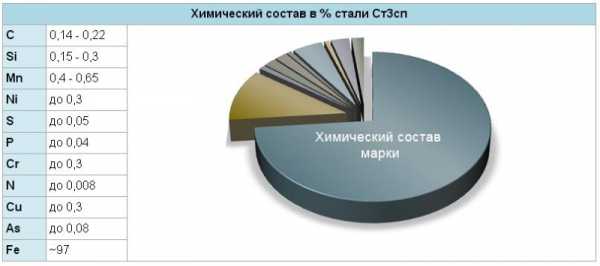

Химический состав

При большом количестве разновидностей сталей у рассматриваемой жестко контролируется концентрация вредных примесей, которыми являются фосфор и сера. Кроме этого, в состав в большой концентрации входит азот, на который приходится около 0,1 массы.

Физические и механические свойства

Сталь Ст3, характеристики которой будут рассмотрены подробно, применяется в качестве основы при изготовлении просто огромного количества различных заготовок. Это можно связать с уникальными физическими и механическими свойствами. Механические свойства стали Ст3, которые контролируются при выпуске заготовок, следующие:

Временное сопротивление.
Предел текучести.
Степень изгиба под воздействием большого усилия.
Относительное удлинение.
Ударная вязкость при определенной температуре.

Наиболее важные технические характеристики углеродистой стали 3 следующие:

Поверхность имеет твердость 131 МПа.
Плотность стали неоднородная, вес также может варьироваться в большом диапазоне.
Свариваемость не характеризуется какими-либо ограничениями.
К отпускной хрупкости структура не склонна.

Стальные уголки

Рассматриваемые свойства стали 3 определяют ее широкое распространение именно в сфере строительства. Большое распространение получил и различный прокат, который применяется при механической обработке.

Расшифровка марок Ст3

Провести расшифровку любой марки можно в соответствии с установленными стандартами и нормативной документации. Обозначение стали по ГОСТ позволяет при расшифровке марок определить основные качества. ГОСТ 380 определяет наличие следующих разновидностей металла:

Сталь Ст3сп.
Сталь Ст3пс.
Сталь Ст3кп.

Стоит учитывать, что индексы должны применяться при любой маркировке.

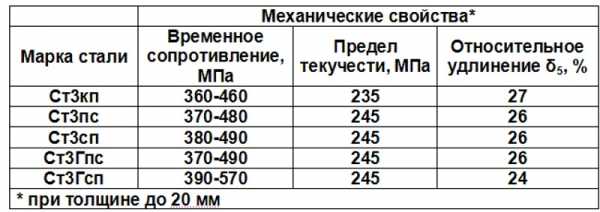

Свойства различных марок Ст3

Марка материала может расшифровываться следующим образом:

СТ – обозначение, которое указывает на обыкновенное качество углеродистой стали. Примером назовем Ст3сп5.
3 – цифра, являющаяся условным номером марки сплава. В зависимости от концентрации углерода могут применяться цифры в пределе о 0 до 6.
Г – в некоторых случаях может применяться подобный символ для обозначения марганца. Определенный тип стали, к примеру, Ст3гпс имеет в составе марганец 0,8%.
Сп – степень раскисления материала. При рассмотрении Ст3пс5 можно сказать, что структура полуспокойная, но при этом степень раскисления достаточно высокая. Обозначение «пс» применяется для полуспокойных, «кп» — кипящих сплавов.

Швеллер СТ3ПС5

Расшифровывается Ст3кп2 подобным образом относительно недавно. Ранее использовались другие стандарты при маркировке. Кроме этого, ранее деление металла проводилось на несколько различных групп.

Скачать ГОСТ 380-2005

Применение стали Ст3

Рассматривая различные марки стали нужно учитывать тот момент, что они классифицируются по степени раскисления. Этот химический процесс предусматривает удаление с состава кислорода. Слишком большая концентрация кислорода определяет снижение физических и механических свойств.

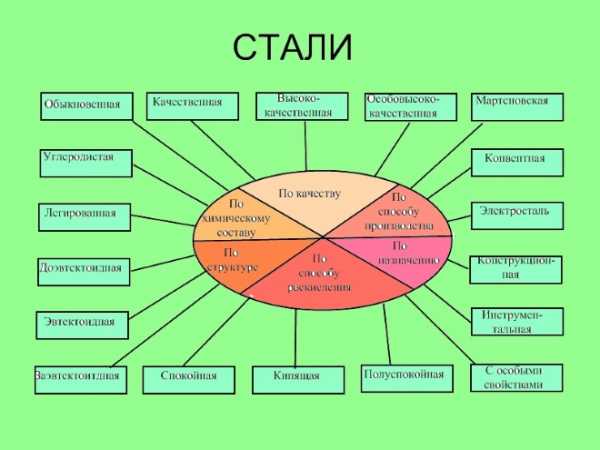

Классификация проводится следующим образом:

Спокойная характеризуется тем, что в состав входит от 0,16 до 0,3% кремния.
Полуспокойная имеет средний показатель концентрации рассматриваемого элемента.
Кипящая отличается по химическому составу от спокойной тем, что в составе содержится кремния не менее 0,05%.

Маркируется материал Ст3 соответствующим образом. Для проведения химического процесса могут использоваться различные вещества.

Стоит учитывать, что спокойная обходится намного дороже других вариантов исполнения. Это можно связать со следующими моментами:

Структура однородная, за счет чего повышается степень защиты материала от воздействия окружающей среды.
В состав входит небольшое количество кислорода, что и определяет высокие эксплуатационные качества.

При использовании спокойной стали могут изготавливать следующие изделия:

Прокат листового и фасонного типа.
Арматура и детали, которые можно применять для создания трубопровода. Для транспортировки теплоносителя или газа, другой среды могут применятся различные трубы. Для того чтобы они выдерживали высокую нагрузку и воздействие окружающей среды при изготовлении должны применять материалы, обладающие прочностью и твердостью. Кроме этого, уделяется внимание и себестоимости, так как слишком дорогие сплавы могут быть менее практичными в применении. Сталь 3 подходит в большей степени для изготовления подобных изделий.
Основные и второстепенные элементы, применяемые при изготовлении подвесных конструкций и железнодорожных элементов. В железнодорожной отрасли наиболее востребованы металлы, которые имеют невысокую стоимость и высокие эксплуатационные качества. За счет больших размеров подвесных конструкций цена одного квадратного метра также имеет большое значение.

Стальная арматура

Полуспокойная разновидность стали, применение которой также весьма широкое, в составе имеет около одного процента кислорода. За счет этого характеристики твердости и пластичности выражены в меньшей степени. При применении стали 3 могут изготавливаться:

Трубы. Подобный материал сегодня получил самое широкое распространение. Трубы применяются при создании отопительной системы, в качестве несущих элементов. Стоит учитывать, что трубы могут иметь различный диаметр и толщину создаваемых стенок. Рассматриваемый сплав обладает относительно невысокой коррозионной стойкостью, поэтому нужно проводить защиту поверхности от воздействия повышенной влажности.
Листовой прокат также применяется крайне часто, особенно при изготовлении корпусных изделий или обшивке несущих конструкций. Толщина может варьировать в большом диапазоне. Прокат листовой может применяться при холодной гибке или штамповке. Эти два процесса характеризуются высокой производительностью. Именно поэтому рассматриваемый сплав получил самое широкое распространение.
Квадраты и уголки часто применяются для получения несущих конструкций. Они характеризуются высокой прочностью, так как грани существенно повышают жесткость и могут распределять нагрузку. Уголки и квадраты характеризуются большим количеством параметров: толщина листа, угол расположения плоскостей, длина и форма поперечного сечения. Область применения – изготовление несущих конструкций и усиление уже существующих конструкций.
Различные шестигранники. Они также получили широкое распространение, могут применяться в самых различных отраслях промышленности.

Лист стальной Ст3 горячекатаный

Кипящие сплавы получили широкое распространение по причине доступности. По стоимости они самые доступные, при этом получаемая структура характеризуется высокой степенью обрабатываемости. Кроме этого, сплав хорошо поддается термической обработке, однако эксплуатационные качества по причине высокой концентрации кислорода снижены.

В заключение отметим, что многие аналоги стали 3 обладают соответствующими эксплуатационными характеристиками. Зарубежные производители применяют собственные стандартны при маркировке. При этом концентрация вредных примесей выдерживается в определенном диапазоне. Применение самых современных технологий позволяет снизить количество фосфора и серы в составе, за счет материал становится более прочным и менее хрупким. В некоторых случаях проводится добавление легирующих элементов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Ст3сп5 расшифровка — studvesna73.ru

— Оцинкованная (Ст5) – сталь, 5 – условный номер марки стали, покрыта цинком;

— сталь 60 – углерода 0,6%.

5. Цветовая окраска:

— Сталь 30ХГСА – синий+черный;

— Сталь 60 – белый и коричневый.

6. Возможные области применения:

— Сталь 30ХГСА – Использование в промышленности: различные улучшаемые детали: валы, оси, зубчатые колеса, фланцы, корпуса обшивки, лопатки компрессорных машин, работающие при температуре до 200°С, рычаги, толкатели, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали, работающие при низких температурах.

— Ст5 – Использование в промышленности: детали клепаных конструкций, болты, гайки, ручки, тяги, втулки, ходовые валики, клинья, стержни, звездочки,трубные решетки, фланцы и другие детали, работающие при температуре от 0 до 425 град

— Сталь 60 – Использование в промышленности: цельнокатаные колеса вагонов, валки рабочие листовых станов для горячей прокатки металлов, шпиндели, бандажи, диски сцепления, пружинные кольца амортизаторов, замочные шайбы, регулировочные шайбы, регулировочные прокладки и другие детали, к которым предъявляются требования высокой прочности и износостойкости.

сталь 20, 45:Ø 32; 34; 36; 40; 42; 44

сталь Р18К5Ф2: Ø 100; 150

Ст3пс\сп: Ø 115; 120; 150

сталь 20ХНЗА: Ø 7; 8; 9; 10

1. Вид продукции:

— Ø = 18мм; 20мм; 30мм – сортовой прокат простого профиля;

— Ø = 6мм; 7мм; 8мм; 10мм; 12мм; 14мм – сортовой прокат простого профиля;

— Ø = 26мм; 28мм; 30мм; 40мм – сортовой прокат простого профиля.

2. Вид материала:

Расшифровка марок сталей не очень сложное дело, если знать какими буквами принято обозначать те или иные химические элементы, входящие в состав марки или сплава.

Например, буквой Х — обозначается хром, Н никель, К — кобальт, М — молибден, В — вольфрам, Т — титан, Д — медь, Г — марганец, С — кремний,

Ф — ванадий, Р — бор, А — азот, Б — ниобий, Е — селен, Ц — цирконий, Ю — алюминий, Ч — показывает о наличии редкоземельных металлов

Также существуют свои обозначения для разных типов сталей в зависимости от их состава и предназначения.

Буквенные обозначения применяются также для указания способа раскисления стали:

КП — кипящая сталь

ПС — полуспокойная сталь

СП — спокойная сталь

Конструкционные стали обыкновенного качества нелегированные обозначают буквами Ст. (например, Ст.3 ; Ст.3кп)

Цифра, стоящая после букв, условно обозначает процентное содержание углерода в стали (в десятых долях), индекс кп указывает на то, что сталь относится к кипящей, т.е. неполностью раскисленная в печи и содержащая незначительное количество закиси железа, что обусловливает продолжение кипения стали в изложнице. Отсутствие индекса означает, что сталь спокойная.

Конструкционные нелегированные качественные стали (например, Ст.10 ; Сталь 20 ; Ст.30; Ст.45), обозначают двузначным числом, указывающим на среднее содержание углерода в стали 0,10%; 0,20%; и т.д.

Конструкционная низколегированная 09Г2С расшифровывается как сталь, углерода в которой около 0,09% и содержание легирующих компонентов марганца, кремния и других, составляет в сумме менее 2,5%.

Стали 10ХСНД и 15ХСНД отличаются разницей углерода, в таких сталях среднее содержание каждого элемента содержится менее 1% процента, поэтому цифры за буквой не ставятся.

Конструкционные легированные стали, такие как 20Х; 30Х; 40Х обозначают буквами и цифрами, в данном случае марка показывает содержание углерода и основного легирующего элемента хрома. Цифры после каждой буквы обозначают примерное содержание соответствующего элемента, однако при содержании легирующего элемента менее 1,5% цифра после соответствующей буквы не ставится.

30ХГСА хромокремнемарганцевая сталь, обладает большой прочностью и повышенным сопротивлением к ударным нагрузкам. В состав марки входит углерод 0,30%, кроме углерода содержит марганец, кремний и хром, примерно в равных долях по 0,8-1,1%

Содержание серы и фосфора не должно превышать 0,03% для каждого из этих элементов, поэтому в конце таких марок ставится буква А, что свидетельствует о дополнительных показателей качества марок, (например, 20ХН4ФА; 38ХН3МА). Также обозначаются и конструкционные рессорно-пружинные стали, такие как 60С2А, 65Г, где первые цифры показывают углерод в сотых долях процента. (0,60 и 0,65 соответственно).

Расшифровка сталей конструкционных подшипниковых, производится так, они обозначаются также как и легированные, маркировка начинается с буквы Ш (например, ШХ4; ШХ15; ШХ15СГ). Цифра 15 говорит о содержании легирующего хрома, примерная доля которого равна 1,5%, в стали ШХ4 0,4% соответственно. Существует множество других марок, подробнее о наличии в них элементов и примесей можно узнать в нашем марочнике, для этого достаточно воспользоваться поиском.

Качественные стали — для производства паровых котлов и сосудов высокого давления, обозначают как конструкционные нелегированные стали, с добавлением буквы К (например, 20К; 22К).

Литейные конструкционные стали обозначаются как качественные и легированные, но в конце наименования ставят букву Л, (35ХМЛ; 40ХЛ и т.п.).

Стали строительные обозначают буквой С и цифрами, соответствующими минимальному пределу текучести стали. Дополнительно применяют обозначения: Т — термоупрочненный прокат, К — повышенная коррозионная стойкость, (например, С345Т; С390К и т. п.). Аналогично буквой Д обозначают повышенное содержание меди, ( С345Д; С375Д ).

Стали инструментальные нелегированные, делят на качественные, обозначаемые буквой У и цифрой, указывающей среднее содержание углерода (например, У7; У8; У10) и высококачественные, обозначаемые дополнительной буквой А в конце наименования (например, У8А; У10А; У12А) или дополнительной буквой Г, указывающей на дополнительное увеличение содержания марганца (например, У8ГА).

Стали инструментальные легированные, обозначаются также как и конструкционные легированные. Возьмем такую марку как ХВГ, расшифровка этой марки показывает наличие в ней основных легирующих элементов: Хрома, Вольфрама, Марганца. Эта сталь отличается от 9ХВГ, повышенным содержанием в ней углерода, примерно 1%, поэтому цифра в начале марки не ставится.

Стали быстрорежущие расшифровываются следующим образом — такие марки имеют букву Р (с этого начинается обозначение стали), затем следует цифра, указывающая среднее содержание вольфрама (например, Р18; Р9), затем следуют буквы и цифры, определяющие массовое содержание элементов. (например, сталь Р6М5) цифра 5 показывает долю молибдена в этой марке. Содержание хрома не указывают, т. к. оно составляет стабильно около 4% во всех быстрорежущих сталях и углерода, т. к. последнее всегда пропорционально содержанию ванадия. Следует заметить, что если содержание ванадия превышает 2,5%, буква Ф и цифра указывается (например, стали Р6М5Ф3).

Сталь электротехническая нелегированная АРМКО, как ее еще называют: технически чистое железо (например, 10880; 20880 и т.д.) Такие марки содержат минимальное количество углерода, менее 0,04%, благодаря чему имеют очень малое удельное электрическое сопротивление. Первая цифра указывает на вид обработки (1- кованный или горячекатаный, 2- калиброванный). Вторая цифра 0 говорит, что сталь нелегированная, без нормируемого коэффициента старения; 1 с нормируемым коэффициентом старения. Третья цифра указывает на группу по основной нормируемой характеристике. Четвертая и пятая — количество значения основной нормируемой характеристики.

Алюминиевые сплавы маркируются по следующему принципу: марки литейных сплавов имеют первую букву А, за ней Л. Сплавы для ковки и штамповки за буквой А имеют букву К. После этих двух букв ставится условный номер сплава.

Принятые обозначения деформированных сплавов такие: сплава авиаль — АВ, алюминиево-магниевого — АМг, алюминиево-марганцового — АМц. Дуралюмины обозначаются буквой Д с последующим условным номером.

Используя эти нехитрые правила довольно легко определить из чего состоит та или иная сталь. Поэтому для опытного специалиста по металлам расшифровка марок сталей представляет собой простое и понятное занятие.

В нашем марочнике Вы найдете самые ходовые и часто используемые в производстве марки и сплавы металлов, с подробными механическими свойствами, характеристиками и химическим составом.

Маркировка сталей была разработана в СССР и действуют по настоящее время на территории России и СНГ.

Автор: Администрация Общая оценка статьи: Опубликовано: 2011.04.23

Сталь шифруют буквами, обозначают те или иные химические элементы, входящие в состав марки или сплава.

Например, буквой Х — обозначается хром, Н никель, К — кобальт, М — молибден, В — вольфрам, Т — титан, Д — медь, Г — марганец, С — кремний,
Ф — ванадий, Р — бор, А — азот, Б — ниобий, Е — селен, Ц — цирконий, Ю — алюминий, Ч — показывает о наличии редкоземельных металлов

Также существуют свои обозначения для разных типов сталей в зависимости от их состава и предназначения.
Буквенные обозначения применяются также для указания способа раскисления стали:
КП — кипящая сталь
ПС — полуспокойная сталь
СП — спокойная сталь

Конструкционные стали обыкновенного качества нелегированные обозначают буквами Ст. (например, Ст.3; Ст.3кп)

Конструкционные нелегированные качественные стали (например, Ст.10; Сталь 20; Ст.30; Ст.45), обозначают двузначным числом, указывающим на среднее содержание углерода в стали 0,10%; 0,20%; и т.д.

Для специалиста по металлам расшифровка марок сталей представляет собой простое и понятное занятие.

Маркировка сталей была разработана в СССР и действуют по настоящее время на территории России и СНГ.

Сталь Ст3сп (Ст3сп5) используется при изготовлении горячекатаного сортового, фасонного (уголки. двутавры. швеллеры ), листового. широкополосного универсального проката. холоднокатаного тонколистового проката и гнутых профилей, предназначенных для строительных стальных конструкций со сварными и другими соединениями, а также слитков, блюмов, слябов, сутунки, заготовки катаной и непрерывнолитой, труб, поковок и штамповок, лент, проволоки, метизов и др.

Химический состав

Химический состав стали Ст3сп по плавочному анализу ковшовой пробы должен соответствовать нормам, приведенным в табл. 1 (табл. 1-2 ГОСТ 380-2005 ).

Химический состав стали Ст3сп по плавочному анализу ковшовой пробы

Допускается снижение нижнего предела массовой доли марганца на 0,10 % для тонколистового проката и толстолистового проката толщиной до 10 мм при условии обеспечения требуемого уровня механических свойств (п. 4.2 ГОСТ 380-2005 ).
Допускается снижение нижнего предела массовой доли марганца до 0,25 %, а нижний предел массовой доли углерода не нормируется, если плавка предназначена для изготовления сортового и фасонного проката (кроме поставляемого для судостроения и вагоностроения), при условии обеспечения требуемого уровня механических свойств (п. 4.2 ГОСТ 380-2005 ).
Допускается увеличение массовой доли меди до 0,40 %, хрома и никеля — до 0,35 % каждого, в стали, изготовленной скрап-процессом, при этом массовая доля углерода должна быть не более 0,20 % (п. 4.4 ГОСТ 380-2005 ).
Допускается увеличение массовой доли азота до 0,012 % при выплавке стали в электропечах и до 0,013 %, при условии снижения нормы массовой доли фосфора не менее чем на 0,005 % при каждом повышении массовой доли азота на 0,001 % (п. 4.6 ГОСТ 380-2005 ).

Методы отбора проб для определения химического состава стали — по ГОСТ 7565, химический анализ стали — по ГОСТ 12359, ГОСТ 17745, ГОСТ 18895, ГОСТ 22536.0- ГОСТ 22536.11, ГОСТ 27809, ГОСТ 28033 или другими методами, утвержденными в установленном порядке и обеспечивающими необходимую точность.

Определение массовой доли хрома. никеля. меди. мышьяка. азота и кремния допускается не проводить при условии гарантии обеспечения норм изготовителем (п. 5.3 ГОСТ 380-2005 ).

Механические свойства

Механические свойства сортового и фасонного проката из стали Ст3сп (Ст3сп5) при растяжении, ударная вязкость, а также условия испытаний на изгиб должны соответствовать требованиям табл.2 (табл. 2-3 ГОСТ 535 ).

Механические свойства проката из стали Ст3сп (Ст3сп5)

По согласованию изготовителя с потребителем допускается снижение предела текучести на 10 Н/мм² (1 кгс/мм²) для фасонного проката толщиной свыше 20 мм.
По согласованию изготовителя с потребителем допускается снижение относительного удлинения на 1 % (абс.) для фасонного проката всех толщин.
Допускается превышение верхнего предела временного сопротивления на 49,0 Н/мм² (5 кгс/мм²), а по согласованию с потребителем — без ограничения верхнего предела временного сопротивления при условии выполнения остальных норм. По требованию потребителя превышение верхнего предела временного сопротивления не допускается.
Допускается снижение величины ударной вязкости на одном образце на 30 %, при этом среднее значение должно быть не ниже норм, указанных в настоящей таблице

Приемка, маркировка, упаковка, транспортирование и хранение

Приемку, маркировку, упаковку, транспортирование и хранение металлопродукции из стали Ст3 ведут в соответствии с требованиями ГОСТ 7566 .

Маркировку проката из стали Ст3сп проводят несмываемой краской красного цвета (п. 6.1 ГОСТ 380-2005 ).

Аналоги стали марки Ст3сп

Углеродистой спокойной стали обычного качества марки Ст3сп по ГОСТ 380-2005 соответствуют стали следующих марок:

Мы изготавливаем следующие типовые металлоизделия:

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-7.94.2:

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-3.2:

Стальные лестницы-стремянки для колодцев по:

Абакан
Абинск
Адлер
Адыгейск
Актау
Актобе
Алматы
Альметьевск
Анапу
Армавир
Архангельск
Астану
Астрахань
Атырау
Ачинск
Балаково
Барнаул
Белгород
Белогорск
Березники
Бийск
Биробиджан
Благовещенск
Братск
Брянск
Буденновск
Бузулук
Великий Новгород
Владивосток
Владимир
Волгоград
Волжский
Вологду
Воронеж
Геленджик
Георгиевск
Горячий ключ
Глазов
Губкин
Джубгу
Екатеринбург
Ессентуки
Жанаозен
Железноводск
Иваново
Ижевск
Иркутск
Йошкар-Олу
Ишим
Казань
Калининград
Калугу
Караганду
Кемерово
Киров
Кисловодск
Когалым
Кокшетау
Комсомольск-на-Амуре
Костанай/li>
Кострому
Краснодар
Красноярск
Кропоткин
Крымск
Курган
Курганинск
Курск
Кызылорду
Лазаревское
Лермонтов
Липецк
Магадан
Магнитогорск
Майкоп
Махачкалу
Междуреченский
Миасс
Минеральные Воды
Москву
Мурманск
Набережные Челны
Надым
Нальчик
Находку
Невинномысск
Нерюнгри
Нефтекамск
Нефтеюганск
Нижневартовск
Нижний Новгород
Нижний Тагил
Новокубанск
Новокузнецк
Новороссийск
Новосибирск
Новый Уренгой
Ноябрьск
Нягань
Октябрьский
Омск
Орел
Оренбург
Орск
Павлодар
Пензу
Петрозаводск
Петропавловск
Петропавловск-Камчатский
Приобье
Псков
Пятигорск
Ростов-на-Дону
Рубцовск
Рудный
Рязань
Самару
Санкт-Петербург
Саранск
Сарапул
Саратов
Северскую
Северодвинск
Семей
Серов
Смоленск
Соликамск
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Сургут
Сыктывкар
Таганрог
Талдыкорган
Тамбов
Тараз
Тверь
Темиртау
Тобольск
Тольятти
Томск
Тулу
Туркестан
Тюмень
Улан-Удэ
Ульяновск
Урай
Уральск
Усть-Илимск
Усть-Каменогорск
Усть-Лабинск
Уфу
Хабаровск
Ханты-Мансийск
Чайковский
Чебоксары
Челябинск
Череповец
Читу
Чусовой
Шадринск
Шымкент
Экибастуз
Энгельс
Югорск
Южно-Сахалинск
Южноуральск
Якутск
Ярославль и др

Если Вас заинтересовали наши металлоконструкции ,
Вы можете отправить нам сообщение,
заполнив следующую форму:

Ст3 представляет собой конструкционную углеродистую сталь обыкновенного качества, востребованную при изготовлении несущих и ненесущих конструкций, эксплуатируемых при плюсовых температурах. Это самый распространенный конструкционный материал среди сталей данного класса, производится конвертерным или мартеновским способом.

Основные характеристики сталей Ст3сп, Ст3пс, Ст3кп

Сталь изготавливается по ГОСТу 380-2005, согласно которому расшифровка обозначения материала выглядит следующим образом:

Ст – первые буквы;
цифра – отображает условный номер марки, зависящий от состава;
буква «Г9raquo; – присутствует при наличии марганца 0,8% и более;
«пс9raquo;, «сп9raquo;, «кп9raquo; – обозначают степень раскисления стали.

Дополнительно к буквенно-цифровой, на прокат наносится несмываемая цветовая маркировка – красная.

По степени раскисления (удаления кислорода, ухудшающего механические характеристики сплава) выделяют:

Ст3сп – спокойная, раскисленная марганцем, алюминием, кремнием, это наиболее дорогой и качественный вид продукции;
сталь марки Ст3пс – полуспокойная, для ее раскисления используют алюминий, титан, ферросилиций+алюминий, ферросилиций+титан, это наиболее распространенная разновидность, занимающая промежуточное положение по стоимости и уровню механических характеристик между кипящими и спокойными сплавами;
Ст3кп – без раскисления или раскисленная только ферромарганцем, это самый низкокачественный вид марки Ст3.

Химический состав Ст3 в зависимости от степени раскисления

Области применения

Сталь используется в производстве:

фасонного и листового проката толщиной до 10 мм, применяемого для создания несущих участков сварных конструкций, эксплуатируемых при воздействии знакопеременных усилий; толщиной 11-25 мм с гарантируемой свариваемостью, предназначенного для производства несущих элементов конструкций;
гладкопрофильной арматуры. применяемой при создании ж/б элементов;
фасонных профилей для с/х машиностроения;
просечно-вытяжных листов;
заготовок деталей трубопроводной арматуры ;
соединительных элементов трубопроводов с ограничением рабочих температур от -20°C до +200°C;
электросварных труб;
двухслойных коррозионностойких листов в роли основного слоя.

Узнайте, как до нас добраться на странице Контакты

Если у вас есть вопросы

г. Санкт-Петербург,
Октябрьская наб. д.40

г. Санкт-Петербург,
Октябрьская набережная
(Вантовый мост)

г. Санкт-Петербург,
пр. Бакунина д.2

Продвижение сайта — Альтера

Заказать обратный звонок

Спасибо за заявку.
Ваш запрос будет обработан в самое ближайшее время.

Форма обратной связи

Спасибо за заявку.
Ваш запрос будет обработан в самое ближайшее время.

Форма обратной связи в составляющих

Спасибо за заявку.
Ваш запрос будет обработан в самое ближайшее время.

studvesna73.ru

Ст3сп расшифровка — studvesna73.ru

— Оцинкованная (Ст5) – сталь, 5 – условный номер марки стали, покрыта цинком;

— сталь 60 – углерода 0,6%.

5. Цветовая окраска:

— Сталь 30ХГСА – синий+черный;

— Сталь 60 – белый и коричневый.

6. Возможные области применения:

сталь 20, 45:Ø 32; 34; 36; 40; 42; 44

сталь Р18К5Ф2: Ø 100; 150

Ст3пс\сп: Ø 115; 120; 150

сталь 20ХНЗА: Ø 7; 8; 9; 10

1. Вид продукции:

— Ø = 18мм; 20мм; 30мм – сортовой прокат простого профиля;

— Ø = 6мм; 7мм; 8мм; 10мм; 12мм; 14мм – сортовой прокат простого профиля;

— Ø = 26мм; 28мм; 30мм; 40мм – сортовой прокат простого профиля.

2. Вид материала:

Особенности стали Сс3сп и электрошлаковая сварка: углеродистые стали — самый распространенный конструкционный материал. По объему применения стали этого класса превосходят все остальные. К углеродистым относятся стали с содержанием 0,1-0,7% С, при содержании остальных элементов не более: 0,8% Мn, 0,4% Si, 0,05% Р, 0,05% S, 0,5% Си, 0,3% Сг, 0,3% Ni. В табл. 9.1 приведен химический состав и механические свойства сталей, нашедших применение при изготовлении сварных конструкций с использованием электрошлаковой сварки.

По способу производства различают мартеновскую и конвертерную стали, по степени раскисления (в порядке возрастания) кипящую, полуспокойную и спокойную.

Спокойные углеродистые стали поступают в промышленность в виде отливок и поковок по ГОСТ 977-75, в виде горячекатаной стали обыкновенного качества по ГОСТ 380-71, качественных конструкционных горячекатаных сортовых сталей по ГОСТ 1050-74. Главным отличительным признаком этих сталей является содержание в них углерода.

Прочностные характеристики углеродистых сталей повышаются с увеличением содержания углерода, при этом их свариваемость ухудшается, так как возрастает опасность образования горячих трещин в шве. При содержании свыше 0,5% С стали практически не свариваются электрошлаковой сваркой без специальных приемов.

Чувствительность к горячим трещинам в шве возрастает с увеличением жесткости свариваемых конструкций. Предварительный и сопутствующий подогрев могут существенно снизить опасность появления трещин даже при сварке жестких стыков (например, на участке замыкания кольцевого шва). Одним из радикальных средств по предотвращению горячих трещин служит снижение скорости подачи электродной проволоки.

Углеродистые стали в настоящее время сваривают проволочными электродами, электродами большого сечения или плавящимися мундштуками. Наиболее широко применяют проволочные электроды и плавящиеся мундштуки.

Наиболее целесообразный путь повышения прочности металла шва заключается в увеличении содержания марганца, поскольку это не сопровождается снижением технологической прочности металла шва. Марганец увеличивает склонность металла к закалке и упрочняет феррит. Так, при легировании металла шва 1,5% Мn (0,12-0,14% С) достигаются те же прочностные характеристики, что и при 0,22-0,24% С (0,5-0,7% Мn). Металл шва в первом случае обладает большей стойкостью против кристаллизационных трещин и против перехода в хрупкое состояние. Положительное влияние на прочность оказывают также небольшие добавки в металл шва никеля, хрома и других легирующих элементов.

Для электрошлаковой сварки углеродистых сталей чаще всего используют флюс АН-8 и сварочные проволоки марок Св-08, Св-08А, Св-08 ГА, Св-08Г2С, Св-10Г2 (ГОСТ 2246-70). Так, при

сварке сталей 15, 15Л, Ст2 равнопрочные соединения могут быть получены при использовании проволок Св-08 и Св-08А. При сварке низкоуглеродистой стали СтЗ применяют проволоку Св-08ГС.

Общая оценка статьи: Опубликовано: 2010.11.03

Основные характеристики сталей Ст3сп, Ст3пс, Ст3кп

Ст – первые буквы;
цифра – отображает условный номер марки, зависящий от состава;
буква «Г9raquo; – присутствует при наличии марганца 0,8% и более;
«пс9raquo;, «сп9raquo;, «кп9raquo; – обозначают степень раскисления стали.

Дополнительно к буквенно-цифровой, на прокат наносится несмываемая цветовая маркировка – красная.

По степени раскисления (удаления кислорода, ухудшающего механические характеристики сплава) выделяют:

Ст3сп – спокойная, раскисленная марганцем, алюминием, кремнием, это наиболее дорогой и качественный вид продукции;
сталь марки Ст3пс – полуспокойная, для ее раскисления используют алюминий, титан, ферросилиций+алюминий, ферросилиций+титан, это наиболее распространенная разновидность, занимающая промежуточное положение по стоимости и уровню механических характеристик между кипящими и спокойными сплавами;
Ст3кп – без раскисления или раскисленная только ферромарганцем, это самый низкокачественный вид марки Ст3.

Химический состав Ст3 в зависимости от степени раскисления

Области применения

Сталь используется в производстве:

фасонного и листового проката толщиной до 10 мм, применяемого для создания несущих участков сварных конструкций, эксплуатируемых при воздействии знакопеременных усилий; толщиной 11-25 мм с гарантируемой свариваемостью, предназначенного для производства несущих элементов конструкций;
гладкопрофильной арматуры. применяемой при создании ж/б элементов;
фасонных профилей для с/х машиностроения;
просечно-вытяжных листов;
заготовок деталей трубопроводной арматуры ;
соединительных элементов трубопроводов с ограничением рабочих температур от -20°C до +200°C;
электросварных труб;
двухслойных коррозионностойких листов в роли основного слоя.

Узнайте, как до нас добраться на странице Контакты

Если у вас есть вопросы

г. Санкт-Петербург,
Октябрьская наб. д.40

г. Санкт-Петербург,
Октябрьская набережная
(Вантовый мост)

г. Санкт-Петербург,
пр. Бакунина д.2

Продвижение сайта — Альтера

Заказать обратный звонок

Спасибо за заявку.
Ваш запрос будет обработан в самое ближайшее время.

Форма обратной связи

Спасибо за заявку.
Ваш запрос будет обработан в самое ближайшее время.

Форма обратной связи в составляющих

Спасибо за заявку.
Ваш запрос будет обработан в самое ближайшее время.

Сталь шифруют буквами, обозначают те или иные химические элементы, входящие в состав марки или сплава.

Конструкционные стали обыкновенного качества нелегированные обозначают буквами Ст. (например, Ст.3; Ст.3кп)

Конструкционные нелегированные качественные стали (например, Ст.10; Сталь 20; Ст.30; Ст.45), обозначают двузначным числом, указывающим на среднее содержание углерода в стали 0,10%; 0,20%; и т.д.

Для специалиста по металлам расшифровка марок сталей представляет собой простое и понятное занятие.

Маркировка сталей была разработана в СССР и действуют по настоящее время на территории России и СНГ.

Расшифровка марок сталей и чугунов? Иногда этот вопрос кажется просто неразрешимым. Еще с университетской скамьи, когда преподают материаловедение, этот вопрос рассматривается как-то скомкано и не всегда понятно, хотя если разобраться все довольно просто.

Сегодня начал искать наиболее полный и в тоже время наиболее сжатый материал по расшифровке марок сталей и чугунов, интернет полнится из сайта в сайт повторяющейся информацией. Наиболее полно на приведенный выше вопрос ответил этот ресурс. а наиболее сжато и доступно, приведенная ниже методическая работа (автора, к сожалению, не нашел):

Расшифровка обозначений марок сталей и чугунов

1. Изучение принципов обозначения марок сталей и чугунов

1. Ознакомиться с методикой маркировки различных марок сталей и чугунов по методическим указаниям

2. Дать расшифровку марок сталей и чугунов по карточке индивидуального задания

Сведения из теории

Чугун — сплав железа с углеродом, содержащий более 2,14% углерода, постоянные примеси.

Они мало пластичны, не прокатываются и не куются. Чугуны обладают пониженной температурой плавления и хорошими литейными свойствами. За счет этого из чугунов можно делать отливки значительно более сложной формы, чем из сталей

Разновидности чугунов:

В зависимости от того, какой формы присутствует углерод в сплавах, различают белые, серые, ковкие и высокопрочные чугуны.

Белый чугун

Такое название он получил по виду излома, который имеет матово-белый цвет. Весь углерод в этом чугуне находится в связанном состоянии в виде цементит.Белые чугуны имеют большую твердость (НВ 450-550) и. как следствие этого, они очень хрупкие и для изготовления деталей машин не используются.

Высокая твердость белого чугуна обеспечивает его износостойкость, в том числе и при воздействии агрессивных сред. Это свойство учитывают при изготовлении из него поршневых колец. Однако белый чугун применяют главным образом для отливки деталей на ковкий чугун, поэтому его называют передельным.

Серый чугун

В сером чугуне углерод находится в виде графита пластинчатой формы..

Серые чугуны маркируются сочетанием букв «С» — серый, «Ч»- чугун и цифрами, которые обозначают временное сопротивление разрыву при растяжении в МПа.

Высокопрочный чугун

Отличительной особенностью высокопрочного чугуна являются его высокие механические свойства, так как структурв углерода в нем -шаровидный графит. Это повышает прочность чугуна и позволяет получить сплавы с достаточно высокой пластичностью и вязкостью.

Обозначение марки включает буквы «В» — высокопрочный, «Ч» — чугун и цифры, обозначающие временное сопротивление разрыву при растяжении в МПа.

Ковкий чугун

Ковкими называют чугуны, в которых графит имеет хлопьевидную форму. Несмотря на свое название, они никогда не подвергаются ковке. Конфигурация детали из ковкого чугуна определяется формой отливки. Ковкие чугуны маркируют «К» — ковкий, «Ч» — чугун и цифрами. Первая группа цифр показывает предел прочности чугуна при растяжении, МПа: вторые — относительное удлинение при разрыве в %.

Чугуны со специальными свойствами

В зависимости от назначения различают износостойкие, антифрикционные, жаростойкие и коррозионностойкие чугуны.

Износостойкие (антифрикционные ) чугуны

Обозначают сочетанием букв АЧС, АЧК, АЧВ. Буквы С, К, В обозначают вид чугуна: серый, ковкий, высокопрочный. Цифра обозначает номер чугуна. Для легирования антифрикционных чугунов применяют хром, никель, медь, титан.

Жаростойкие и жаропрочные чугуны

Обозначают набором заглавных букв русского алфавита и следующими за ними букв. Буква «Ч» — чугун.

Буква «Ш», стоящая в конце марки означает шаровидную форму графита. Остальные буквы означают легирующие элементы, а числа, слежующие за ними, соответствуют их процентному содержанию в чугуне.

Жаростойкие чугуны применяют для изготовления деталей контактных аппаратов химического оборудования, работающих в газовых средах при температуре 900-11000 0 С.

Коррозионностойкие чугуны

Короозионностойкие чугуны обладают высокой стойкостью в газовой, воздушной и щелочных средах.Их применяют для изготовления деталей узлов трения, работающих при повышенных температурах.

Примеры обозначения и расшифровки

1. СЧ15 — серый чугун, временное сопротивление при растяжении 150Мпа.

2. КЧ45-7 — ковкий чугун, временное сопротивление прирастяжении 450Мпа, относительное удлинение 7%.

3. ВЧ70 — высокопрочный чугун, временное сопротивление при растяжении 700 МПА

4. АЧВ — 2 — антифрикционный высокопрочный чугун, номер 2.

5. ЧН20Д2ХШ — жаропрочный высоколегированный чугун, содержащий никеля 20%, 2% меди, 1% хрома, остальное — железо, углерод, форма графита — шаровидная

6. ЧС17 — коррозионностойкий кремниевый чугун, содержащий 17% кремния, остальное -железо, углерод.

Сталь — сплав железа с углеродом, содержащий углерода не более 2,14 %, а также ряд других элементов

Классификация

Для правильного прочтения марки необходимо учитывать ее место в классификации стали по химическому составу, назначению, качеству, степени раскисления

По химическому составу стали подразделяют на углеродистые и легированные.
Стали по назначению делят на конструкционные, инструментальные и стали специального назначения с особыми свойствами.
Стали по качеству классифицируют на стали обыкновенного качества, качественные, высококачественные и особо высококачественные.
Классификация по степени раскисления. Стали по степени раскисления классифицируют на спокойные, полуспокойные и кипящие.

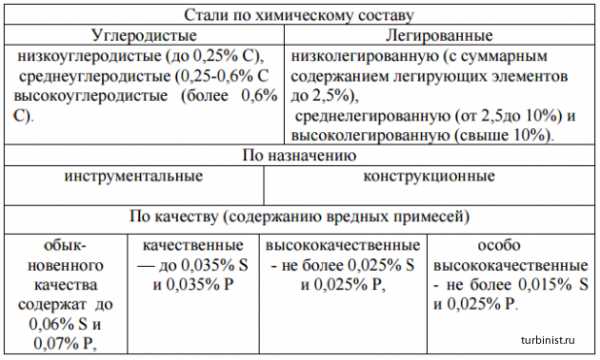

Таблица 1. — Классификация сталей

Конструкционные стали — стали, предназначенные для изготовления различных деталей, узлов механизмов и конструкций.

Инструментальные стали — стали, применяемые для обработки материалов резанием или давлением, а также для изготовления измерительного инструмента

Специальные стали — это высоколегированные (свыше 10%) стали, обладающие особыми свойствами — коррозионной стойкостью, жаростойкостью, жаропрочностью, износостойкостью и др

Углеродистые стали

К углеродистым сталям относят стали, не содержащие специально введенные легирующие элементы.

Конструкционные углеродистые стали

Стали углеродистые обыкновенного качества (сталь с достаточно высоким содержанием вредных примесей S и P) обозначают согласно ГОСТ 380-94.

Эти наиболее широко распространенные стали поставляют в виде проката в нормализованном состоянии и применяют в машиностроении, строительстве и в других отраслях.

Углеродистые стали обыкновенного качества обозначают буквами Ст и цифрами от 0 до 6. Цифры—это условный номер марки. Чем больше число, тем больше содержание углерода, выше прочность и ниже пластичность.

Перед символом Ст указывают группу гарантированных свойст: А, Б, В. Если указание о группе отсутствует, значит предполагается группа А. Например, СТ3; БСт4; ВСт2.

Сталь обыкновенного качества выпускается также с повышенным содержание марганца (0,8-1,1% Mn)/ В этом случае после номера марки добавляется буква Г. Например, БСТ3Гпс.

После номера марки стали указывают степень раскисления: кп -кипящая, пс — полуспокойная, сп — спокойная сталь. Например, ВСтЗпс.

Таблица 2. — Структура обозначения углеродистых сталей

Примеры обозначения и расшифровки:

1. БСТ2кп — сталь конструкционная углеродистая обыкновенного качества, группы Б, поставляемая с гарантированным химическим составом, номер 2, кипящая.

2. СТ5Гпс — сталь конструкционная обыкновенного качества. группы. поставляемая с гарантированными механическими свойствами, номер 5, содержание марганца до 1%, полуспокойная.

3. ВСтЗсп — сталь конструкционная углеродистая обыкновенного качества, группы В, поставляемая с гарантированным химическим составом и механическими свойствами, номер 3, спокойная.

Обозначение углеродистых качественных конструкционных сталей

Качественная конструкционная сталь — сталь с заметно меньшим содержанием серы, фосфора и других вредных примесей. Обозначается согласно ГОСТ 1050-88.

Сталь маркируют двузначными числами, которые обозначают содержание углерода в сотых долях процента, и поставляют с гарантированными показателями химического состава и механических свойств. По степени раскисления сталь подразделяют на кипящую (кп), полуспокойную (пс), спокойную (без указания индекса). Буква Г в марках сталей указывает на повышенное содержание марганца (до 1%).

Примеры обозначения и расшифровки:

1. Сталь 05кп -сталь конструкционная низкоуглеродистая, качественная, содержащая углерода 0,05%, кипящая.

2. Сталь 25 — сталь конструкционная низкоуглеродистая, качественная, содержащая углерода 0,25%, спокойная.

3. Сталь 60Г — сталь конструкционная среднеуглеродистая, качественная, содержащая углерода 0,6%, арганца 1%, спокойная.

Автоматные стали. Обозначение автоматных сталей

По ГОСТ 1414-75 эти стали маркируют буквой А и цифрами, показывающими среднее содержание углерода в сотых долях процента.

Применяют следующие марки автоматной стали: А12,А20, АЗО, А40Г. Из стали А12 готовят неответственные детали, из стали других марок — более ответственные детали, работающие при значительных напряжениях и повышенных давлениях. Сортамент автоматной стали предусматривает изготовление сортового проката в виде прутков круглого, квадратного и шестигранного сечений. Эти стали не применяют для изготовления сварных конструкций.

Котельные стали. Стали листовые для котлов и сосудов, работающих под давлением, применяют для изготовления паровых котлов, судовых топок, камер горения газовых турбин и других деталей. Они должны работать при переменных давлениях и температуре до 450″С. Кроме того, котельная сталь должна хорошо свариваться. Для получения таких свойств в углеродистую сталь вводят технологическую добавку (титан) и дополнительно раскисляют ее алюминием. Выпускают следующие марки углеродистой котельной стали 12К, 15К, 16К, 18K.20K.22Kc содержанием в них углерода от 0,08 до 0,28%. Эти стали поставляют в виде листов с толщиной до 200 мм и поковок в состоянии после нормализации и отпуска.

Примеры обозначения и расшифровка:

АС12ХН — сталь автоматная легированная, низкоуглеродистая, содержащая 0,12 % углерода, 1% хрома и никеля.

Инструментальные углеродистые стали

Обозначение инструментальных углеродистых сталей

Инструментальный углеродистые стали маркируют в соответствии с ГОСТ 1435-90.

Инструментальные углеродистые стали выпускают следующих марок: У7.У8ГА.У8Г, У9, У 10, У 11, У 12 и У 13. Цифры указывают на содержание углерода в десятых долях процента. Буква Г после цифры означает, что сталь имеет повышенное содержание марганца. Марка инструментальной углеродистой стали высокого качества имеет букву А.

Примеры обозначения и расшифровки

1. У12 — сталь инструментальная, высокоуглеродистая, содержащая 1,2% углерода, качественная.

2. У8ГА — сталь инструментальная, высокоуглеродистая, содержащая 0,8% углерода, 1% марганца, высококачественная

3. У9А — сталь инструментальная, высокоуглеродистая, содержащая 0,9% углерода, высококачественная.

Легированные стали

Легированной называют сталь со специально введенным одним или более легирующим элементом.

Обозначение легированных сталей

Легированные стали маркируются комбинацией цифр и заглавных букв алфавита. В обозначении нет слова «сталь» или символа «Ст». Например, 40Х, 38ХМ10А, 20Х13. Первые две цифры обозначают содержание углерода в сотых долях процента. Следующие буквы являются сокращенным обозначением элемента. Цифры, стоящие после букв, обозначают содержание этого элемента в целых процентах. Если за буквой не стоит цифра, значит содержание этого элемента до 1%.

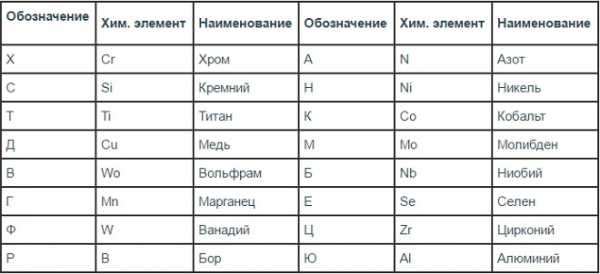

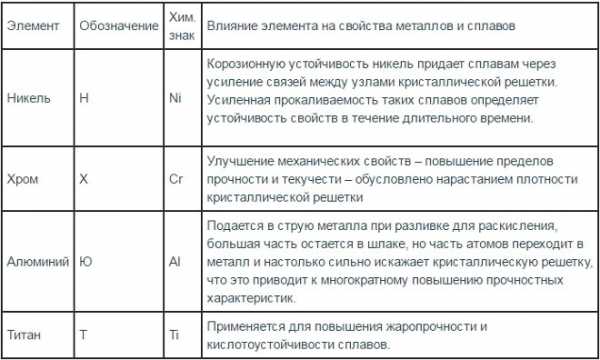

Таблица 4. — Обозначение элементов марка

Для изготовления измерительных инструментов применяют Х, ХВГ. Стали для штампов: 9Х, Х12М, 3Х2Н8Ф.

Стали для ударного инструмента: 4ХС, 5ХВ2С.

Обозначение быстрорежущих сталей

Все быстрорежущие стали являются высоколегированными. Это стали для оснащения рабочей части резцов, фрез, сверл и т.д.

Маркировка быстрорежущих сталей всегда начинается с буквы Р и числа, показывающего содержание вольфрама в процентах. Наиболее распространенными марками являются Р9, Р18, Р12.

Легированные стали с особыми свойствами:

1. Коррозионностойкие стали. Коррозионностойкой (или нержавеющей) называют сталь, обладающую высокой химической стойкостью в агрессивных средах. Коррозионностойкие стали получают легированием низко- и среднеуглеродистых сталей хромом, никелем, титаном, алюминием, марганцем. Антикоррозионные свойства сталям придают введением в них большого количества хрома или хрома и никеля. Наибольшее распространение получили хромистые и хромоникелевые стали. Например, хромистые стали 95Х18, 30Х13, 08Х17Т. Хромоникелевые нержавеющие имеют большую коррозийную стойкость, чем хромистые стали, обладают повышенной прочностью и хорошей технологичностью в отношении обработки давлением. Например, 12Х18Н10Т, 08Х10Н20Т2.

2. Жаростойкие оболадают стойкостью против химического разрушения в газовых средах, работающие в слабонагруженном состоянии

3. Жаропрочные стали — это стали, способные выдерживать механические нагрузки без существенных деформаций при высоких температурах. К числу жаропрочных относят стали, содержащие хром, кремний, молибден, никель и др.

Например, 40Х10С2М, 11Х11Н2В2МФ.

4. Износостойкие стали. обладающие повышенной стойкостью к износу: шарикоподшипниковые, графитизированные и высокомарганцовистые. Особенности обозначения подшипниковых сталей.

Маркировка начинается с буквы Ш, цифра, стоящая после буквы Х, показывает содержание хрома в десятых долях процента. Например, ШХ9, ШХ15ГС.

Примеры обозначения и расшифровки

1. 40ХГТР — сталь конструкционная, легированная, качественная, содержащая 0,4% углерода и по 1% хрома, марганца, титана, бора, остальное- железо и примеси;

2. 38Х2МЮА — сталь конструкционная, легированная, высококачественная, содержащая 0,38% углерода, 2% % хрома, 1% молибдена, алюминия, остальное- железо и примеси;

3. ХВГ — сталь конструкционная, легированная, качественная, содержащая 1% углерода и по 1% хрома, марганца, остальное — железо и примеси;

4. ШХ15 — сталь подшипниковая, инструментальная, качественная, содержащая 1% углерода, 1,5% хрома, остальное-железо;

5. Р10К5Ф5 — сталь быстрорежущая, инструментальная, качественная, содержащая 1% углерода, 10 % вольфрама, 5% кобальта, 5% ванадия, остальное-железо.

studvesna73.ru

Ст3пс расшифровка стали — studvesna73.ru

— Оцинкованная (Ст5) – сталь, 5 – условный номер марки стали, покрыта цинком;

— сталь 60 – углерода 0,6%.

5. Цветовая окраска:

— Сталь 30ХГСА – синий+черный;

— Сталь 60 – белый и коричневый.

6. Возможные области применения:

сталь 20, 45:Ø 32; 34; 36; 40; 42; 44

сталь Р18К5Ф2: Ø 100; 150

Ст3пс\сп: Ø 115; 120; 150

сталь 20ХНЗА: Ø 7; 8; 9; 10

1. Вид продукции:

— Ø = 18мм; 20мм; 30мм – сортовой прокат простого профиля;

— Ø = 6мм; 7мм; 8мм; 10мм; 12мм; 14мм – сортовой прокат простого профиля;

— Ø = 26мм; 28мм; 30мм; 40мм – сортовой прокат простого профиля.

2. Вид материала:

В большом ряду конструкционных углеродистых сталей обыкновенного качества сплав марки 3пс (Ст3пс) является одним из универсальных: он не имеет ограничений в свариваемости, он не флокеночувствителен и не склонен к отпускной хрупкости. Сталь 3пс отливают в мартеновских печах, получая на выходе продукт, соответствующий ГОСТу 380-60. Если расшифровать обозначение марки, мы получим материал, процентное содержание углерода в котором не превышает 0,3%. При этом данный сплав по способу раскисления будет отнесён к категории полуспокойных сталей.

Сталь Ст3пс: химический состав

Химический состав стали марки 3пс включает в себя незначительные доли марганца, никеля и хрома, что позволяет наделить сплав обычным качеством:

Fe – 98%
C – 0,14-0,22%
Mn – 0,4-0,65%
Ni – не больше 0,3%
Cr – не больше 0,3%
Cu – не больше 0,3%
Si – 0,05-0,15%
As – не больше 0,08%
S – не больше 0,05%
P – не больше 0,04%
N – не больше 0,008%

Механические и физические характеристики стали 3пс

Основные свойства конструкционной стали марки 3пс представлены ниже:

ГОСТы на прокат 3пс

Фасонный сортовой прокат, изготовленный из сплава марки Ст3пс, должен отвечать следующим ГОСТам:

на горячекатаные круги – ГОСТ 2590-71
на горячекатаный шестигранник – ГОСТ 2879-69
на горячекатаный швеллер – ГОСТ 8240-72
на горячекатаный квадрат – ГОСТ 2591-71
на двутавровые балки – ГОСТ 8239-72
не равнополочные уголки – ГОСТ 8509-86
на неравнополочные уголки – ГОСТ 8510-86

Кроме того, конструкционная сталь может поставляться в виде горячекатаной (по ГОСТ 103-76) и широкополосной полосы (ГОСТ 82-70), а также различного диаметра труб (ГОСТ 8734-75).

Применение стали Ст3пс

Основная сфера применения стали 3пс – строительство, в частности, возведение несущих сварных строительных конструкций, которые впоследствии эксплуатируются в условиях положительных температур. Вместе с тем, согласно нормативам, данный сплав способен сохранять свои первоначальные параметры и свойства в довольно широком температурном диапазоне – от минус 40 до плюс 425 градусов по Цельсию.

Сталь Ст3пс – это наиболее популярный материал для несущих и нагруженных элементов строительных конструкций, фактический являющийся аналогом марке с275. Важнейшим достоинством Ст3пс следует считать отсутствие ограничений в свариваемости: сварку можно производить без предварительного подогрева металла, равно как и без последующей его термообработки.

Допускается снижение нижнего предела массовой доли марганца на 0,10 % для тонколистового проката и толстолистового проката толщиной до 10 мм при условии обеспечения требуемого уровня механических свойств (п. 4.2 ГОСТ 380-2005 ).
Допускается снижение нижнего предела массовой доли марганца до 0,25 %, а нижний предел массовой доли углерода не нормируется, если плавка предназначена для изготовления сортового и фасонного проката (кроме поставляемого для судостроения и вагоностроения), при условии обеспечения требуемого уровня механических свойств (п. 4.2 ГОСТ 380-2005 ).
Допускается снижение массовой доли кремния менее 0,05 % при раскислении алюминием, титаном или другими раскислителями, не содержащими кремний, а также несколькими раскислителями (ферросилицием и алюминием, ферросилицием и титаном и др.). Раскисление титаном, алюминием и другими раскислителями, не содержащими кремний, указывают в документе о качестве. (п. 4.3 ГОСТ 380-2005 )
Допускается увеличение массовой доли меди до 0,40 %, хрома и никеля — до 0,35 % каждого, в стали, изготовленной скрап-процессом, при этом массовая доля углерода должна быть не более 0,20 % (п. 4.4 ГОСТ 380-2005 ).
Допускается увеличение массовой доли азота до 0,012 % при выплавке стали в электропечах и до 0,013 %, при условии снижения нормы массовой доли фосфора не менее чем на 0,005 % при каждом повышении массовой доли азота на 0,001 % (п. 4.6 ГОСТ 380-2005 ).

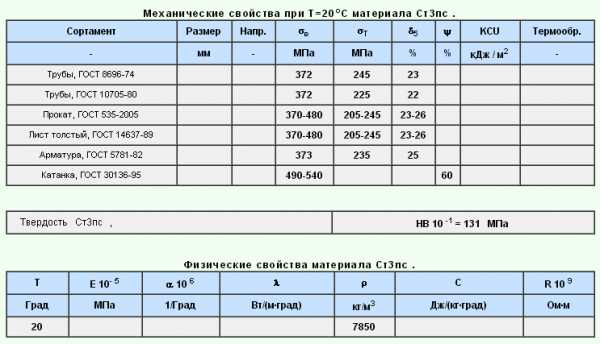

Механические свойства

Механические свойства сортового и фасонного проката из стали Ст3пс (Ст3пс5) при растяжении, а также условия испытаний на изгиб должны соответствовать требованиям табл.2 (табл. 2-3 ГОСТ 535 ).

Механические свойства проката из стали Ст3пс (Ст3пс5)

Изгиб до параллель-ности сторон (а — толщина образца, d — диаметр оправки)

Ударная вязкость KCU. Дж/см² (кгс·м/см²)

Ударная вязкость KCV. Дж/см² (кгс·м/см²)

Предел текучести σ_т. МПа (кгс/мм²)

Временное сопротив-ление σ_в. МПа (кгс/мм²)

Относи-тельное удли-нение δ₅. %

при температуре, °С

после механи-ческого старения

По согласованию изготовителя с потребителем допускается снижение предела текучести на 10 Н/мм² (1 кгс/мм²) для фасонного проката толщиной свыше 20 мм.
По согласованию изготовителя с потребителем допускается снижение относительного удлинения на 1 % (абс.) для фасонного проката всех толщин.
Допускается превышение верхнего предела временного сопротивления на 49,0 Н/мм² (5 кгс/мм²), а по согласованию с потребителем — без ограничения верхнего предела временного сопротивления при условии выполнения остальных норм. По требованию потребителя превышение верхнего предела временного сопротивления не допускается.
Допускается снижение величины ударной вязкости на одном образце на 30 %, при этом среднее значение должно быть не ниже норм, указанных в настоящей таблице

Приемка, маркировка, упаковка, транспортирование и хранение

Маркировку проката из стали Ст3пс проводят несмываемой краской красного цвета (п. 6.1 ГОСТ 380-2005 ).

Аналоги стали марки Ст3пс

Углеродистой полуспокойной стали обычного качества марки Ст3пс по ГОСТ 380-2005 соответствуют стали следующих марок:

Мы изготавливаем следующие типовые металлоизделия:

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-7.94.2:

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-3.2:

Стальные лестницы-стремянки для колодцев по:

Абакан
Абинск
Адлер
Адыгейск
Актау
Актобе
Алматы
Альметьевск
Анапу
Армавир
Архангельск
Астану
Астрахань
Атырау
Ачинск
Балаково
Барнаул
Белгород
Белогорск
Березники
Бийск
Биробиджан
Благовещенск
Братск
Брянск
Буденновск
Бузулук
Великий Новгород
Владивосток
Владимир
Волгоград
Волжский
Вологду
Воронеж
Геленджик
Георгиевск
Горячий ключ
Глазов
Губкин
Джубгу
Екатеринбург
Ессентуки
Жанаозен
Железноводск
Иваново
Ижевск
Иркутск
Йошкар-Олу
Ишим
Казань
Калининград
Калугу
Караганду
Кемерово
Киров
Кисловодск
Когалым
Кокшетау
Комсомольск-на-Амуре
Костанай/li>
Кострому
Краснодар
Красноярск
Кропоткин
Крымск
Курган
Курганинск
Курск
Кызылорду
Лазаревское
Лермонтов
Липецк
Магадан
Магнитогорск
Майкоп
Махачкалу
Междуреченский
Миасс
Минеральные Воды
Москву
Мурманск
Набережные Челны
Надым
Нальчик
Находку
Невинномысск
Нерюнгри
Нефтекамск
Нефтеюганск
Нижневартовск
Нижний Новгород
Нижний Тагил
Новокубанск
Новокузнецк
Новороссийск
Новосибирск
Новый Уренгой
Ноябрьск
Нягань
Октябрьский
Омск
Орел
Оренбург
Орск
Павлодар
Пензу
Петрозаводск
Петропавловск
Петропавловск-Камчатский
Приобье
Псков
Пятигорск
Ростов-на-Дону
Рубцовск
Рудный
Рязань
Самару
Санкт-Петербург
Саранск
Сарапул
Саратов
Северскую
Северодвинск
Семей
Серов
Смоленск
Соликамск
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Сургут
Сыктывкар
Таганрог
Талдыкорган
Тамбов
Тараз
Тверь
Темиртау
Тобольск
Тольятти
Томск
Тулу
Туркестан
Тюмень
Улан-Удэ
Ульяновск
Урай
Уральск
Усть-Илимск
Усть-Каменогорск
Усть-Лабинск
Уфу
Хабаровск
Ханты-Мансийск
Чайковский
Чебоксары
Челябинск
Череповец
Читу
Чусовой
Шадринск
Шымкент
Экибастуз
Энгельс
Югорск
Южно-Сахалинск
Южноуральск
Якутск
Ярославль и др

Любому специалисту, имеющему дело с металлом, знакомо понятие «марки стали». Расшифровка маркировки стальных сплавов дает возможность получить представление об их химическом составе и физических характеристиках. Разобраться в данной маркировке, несмотря на ее кажущуюся сложность, достаточно просто – важно только знать, по какому принципу она составляется.

Редкое производство обходится без стали, поэтому разбираться в его марках крайне важно

Обозначают сплав буквами и цифрами, по которым можно точно определить, какие химические элементы в нем содержатся и в каком количестве. Зная это, а также то, как каждый из таких элементов может влиять на готовый сплав, можно с высокой степенью вероятности определить, какие именно технические характеристики свойственны определенной марке стали.

Виды сталей и особенности их маркировки

Сталь представляет собой сплав железа с углеродом, при этом содержание последнего в ней составляет не более 2,14%. Углерод придает сплаву твердость, но при его избытке металл становится слишком хрупким.

Одним из важнейших параметров, по которому стали делят на различные классы, является химический состав. Среди сталей по данному критерию выделяют легированные и углеродистые, последние подразделяются на мало- (углерода до 0,25%), средне- (0,25–0,6%) и высокоуглеродистые (в них содержится больше 0,6% углерода).

Включая в состав стали легирующие элементы, ей можно придать требуемые характеристики. Именно таким образом, комбинируя вид и количественное содержание добавок, получают марки, обладающие улучшенными механическими свойствами, коррозионной устойчивостью, магнитными и электрическими характеристиками. Конечно, улучшать характеристики сталей можно и при помощи термообработки, но легирующие добавки позволяют делать это более эффективно.

По количественному составу легирующих элементов различают низко-, средне- и высоколегированные сплавы. В первых легирующих элементов не более 2,5%, в среднелегированных – 2,5–10%, в высоколегированных – более 10%.

Классификация сталей осуществляется и по их назначению. Так, выделяют инструментальные и конструкционные виды, марки, отличающиеся особыми физическими свойствами. Инструментальные виды используются для производства штамповых, мерительных, а также режущих инструментов, конструкционные – для выпуска продукции, применяемой в строительстве и сфере машиностроения. Из сплавов, отличающихся особыми физическими свойствами (также называемых прецизионными), изготавливают изделия, которые должны обладать особыми характеристиками (магнитными, прочностными и др.).

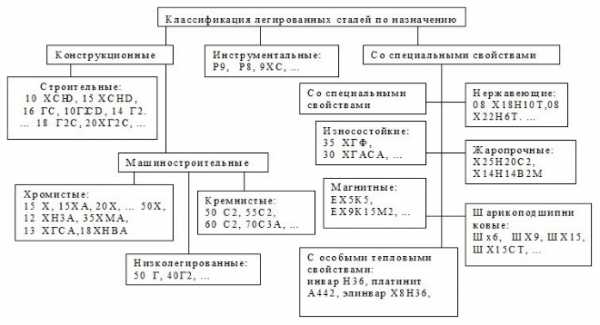

Классификация сталей по назначению

Стали противопоставляются друг другу и по особым химическим свойствам. К сплавам данной группы относятся нержавеющие, окалиностойкие, жаропрочные и др. Что характерно, нержавеющие стали могут быть коррозионностойкими и нержавеющими пищевыми – это разные категории.

Кроме полезных элементов, сталь включает и вредные примеси, к основным из которых относятся сера и фосфор. В ней также находятся газы в несвязанном состоянии (кислород и азот), что негативно отражается на ее характеристиках.

Если рассматривать основные вредные примеси, то фосфор увеличивает хрупкость сплава, особенно сильно проявляющуюся при низких температурах (так называемая хладноломкость), а сера вызывает появление трещин в металле, нагретом до высокой температуры (красноломкость). Фосфор, ко всему прочему, значительно уменьшает пластичность нагретого металла. По количественному содержанию этих двух элементов выделяют стали обыкновенного качества (не более 0,06–0,07% серы и фосфора), качественные (до 0,035%), высококачественные (до 0,025%) и особовысококачественные (сера – до 0,015%, фосфор – до 0,02%).

Маркировка сталей также указывает на то, в какой степени из их состава удален кислород. По уровню раскисления выделяют стали:

спокойного типа, обозначаемые буквосочетанием «СП»;
полуспокойные – «ПС»;
кипящие – «КП».

О чем говорит маркировка сталей

Расшифровать марку стали довольно просто, необходимо только владеть определенными сведениями. Конструкционные стали, обладающие обыкновенным качеством и не содержащие легирующих элементов, маркируют буквосочетанием «Ст». По цифре, идущей после букв в названии марки, можно определить, сколько в таком сплаве углерода (исчисляется в десятых долях процента). За цифрами могут идти буквы «КП»: по ним становится ясно, что данный сплав не до конца прошел процесс раскисления в печи, соответственно, он относится к категории кипящего. Если название марки не содержит таких букв, то сталь соответствует категории спокойной.

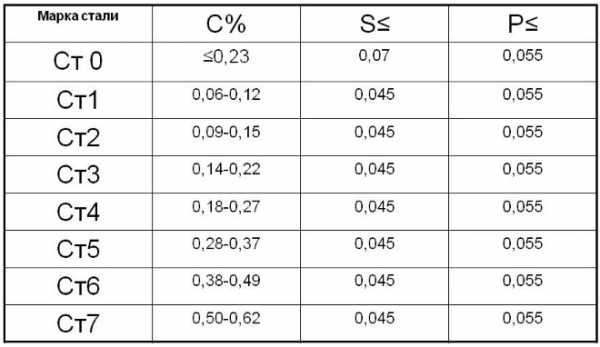

Химический состав углеродистых конструкционных сталей обыкновенного качества

Конструкционная нелегированная сталь. относящаяся к категории качественных, имеет в своем обозначении две цифры, по ним определяют среднее содержание в ней углерода (исчисляется в сотых долях процента).

Прежде чем приступить к рассмотрению марок тех сталей, которые включают легирующие добавки, следует разобраться в том, как данные добавки обозначаются. Маркировка легированных сталей может включать такие буквенные обозначения:

Список используемых легирующих добавок

Обозначение сталей с легирующими элементами

Как сказано выше, классификация сталей с легирующими элементами включает несколько категорий. Маркировка легированных сталей составляется по определенным правилам, знание которых позволяет достаточно просто определить категорию конкретного сплава и основную область его применения. В начальной части названий таких марок находятся цифры (две или одна), показывающие содержание углерода. Две цифры указывают на его среднее содержание в сплаве в сотых долях процента, а одна – в десятых. Есть и стали, не имеющие в начале названия марки цифр. Это означает, что углерод в этих сплавах содержится в пределах 1%.

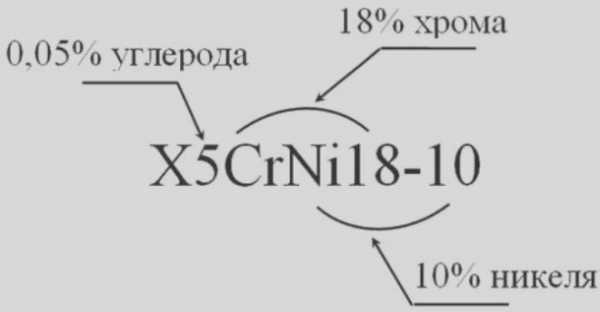

Пример маркировки легированной стали

Буквы, которые можно увидеть за первыми цифрами названия марки, указывают на то, из чего состоит данный сплав. За буквами, дающими информацию о том или ином элементе в его составе, могут стоять или не стоять цифры. Если цифра есть, то по ней определяется (в целых процентах) среднее содержание указанного буквой элемента в составе сплава, а если цифры нет, значит, данный элемент содержится в пределах от 1 до 1,5%.

В конце маркировки отдельных видов сталей может стоять буква «А». Это говорит о том, что перед нами высококачественная сталь. К таким маркам могут относиться и углеродистые стали, и сплавы с легирующими добавками в своем составе. Согласно классификации, к данной категории сталей причисляются те, в которых сера и фосфор составляют не более 0,03%.

Примеры маркировки сталей различных видов

Определение марки стали и причисление сплава к определенному виду – это задача, которая не должна вызывать никаких проблем у специалиста. Не всегда под рукой есть таблица, в которой дается расшифровка названий марок, но разобраться с этим помогут примеры, которые приведены ниже.

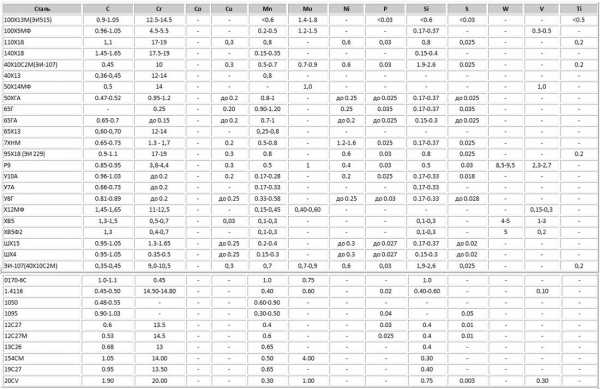

Содержание элементов в распространенных марках стали (нажмите для увеличения)

Конструкционные стали, не содержащие легирующих элементов, обозначаются буквосочетанием «Ст». Цифры, стоящие следом, – это содержание углерода, исчисляемое в сотых долях процента. Несколько иначе маркируются низколегированные конструкционные стали. К примеру, в стали марки 09Г2С 0,09% углерода, а легирующие добавки (марганец, кремний и др.) содержатся в ней в пределах 2,5%. Очень похожие по своей маркировке 10ХСНД и 15ХСНД отличаются разным количеством углерода, а доля каждого легирующего элемента в них составляет не больше 1%. Именно поэтому после букв, обозначающих каждый легирующий элемент в таком сплаве, не стоит никаких цифр.

20Х, 30Х, 40Х и др. – так маркируются конструкционные легированные стали, преобладающим легирующим элементом в них является хром. Цифра в начале такой марки – это содержание углерода в рассматриваемом сплаве, исчисляемое в сотых долях процента. За буквенным обозначением каждого легирующего элемента может быть проставлена цифра, по которой и определяют его количественное содержание в сплаве. Если ее нет, то указанного элемента в стали содержится не больше 1,5%.

Можно рассмотреть пример обозначения хромокремнемарганцевой стали 30ХГСА. Она, согласно маркировке, состоит из углерода (0,3%), марганца, кремния, а также хрома. Каждого из данных элементов в ней содержится в границах 0,8–1,1%.

Как расшифровать маркировку сталей?

Чтобы расшифровка обозначения различных видов сталей не вызывала затруднений, следует хорошо знать, какими они бывают. Отдельные категории сталей имеют особенную маркировку. Их принято обозначать определенными буквами, что позволяет сразу понять и назначение рассматриваемого металла, и его ориентировочный состав. Рассмотрим некоторые из таких марок и разберемся в их обозначении.

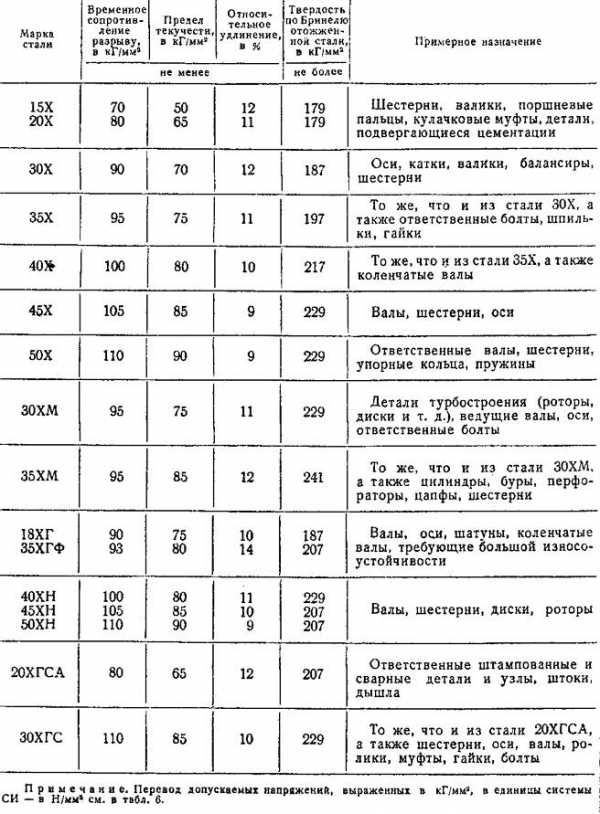

Свойства и назначение конструкционных легированных сталей

Конструкционные стали, специально предназначенные для изготовления подшипников, можно узнать по букве «Ш», данная литера ставится в самом начале их маркировки. После нее в названии марки идет буквенное обозначение соответствующих легирующих добавок, а также цифры, по которым узнают количественное содержание этих добавок. Так, в сталях марок ШХ4 и ШХ15, кроме железа с углеродом, содержится хром в количестве 0,4 и 1,5%, соответственно.

Буквой «К», которая стоит после первых цифр в названии марки, сообщающих о количественном содержании углерода, обозначают конструкционные нелегированные стали, используемые для производства сосудов и паровых котлов, работающих под высоким давлением (20К, 22К и др.).

Качественные легированные стали, которые обладают улучшенными литейными свойствами, можно узнать по букве «Л», стоящей в самом конце маркировки (35ХМЛ, 40ХЛ и др.).

Некоторую сложность, если не знать особенностей маркировки, может вызвать расшифровка марок строительной стали. Сплавы данной категории обозначают буквой «С», которую ставят в самом начале. Цифры, следующие за ней, указывают на минимальный предел текучести. В таких марках также используются дополнительные буквенные обозначения:

литера Т – термоупрочненный прокат;
буква К – сталь, отличающаяся повышенной коррозионной устойчивостью;
литера Д – сплав, характеризующийся повышенным содержанием меди (С345Т, С390К и др.).

Нелегированные стали, относящиеся к категории инструментальных, обозначают буквой «У», она проставляется в начале их маркировки. Цифра, идущая за данной буквой, выражает количественное содержание углерода в рассматриваемом сплаве. Стали данной категории могут быть качественными и высококачественными (их можно определить по букве «А», она проставляется в конце названия марки). В их маркировке может содержаться буква «Г», что означает повышенное содержание марганца (У7, У8, У8А, У8ГА и др.).

Инструментальные стали. содержащие легирующие элементы в своем составе, маркируются аналогично с легированными конструкционными (ХВГ, 9ХВГ и др.).

Состав легированных инструментальных сталей (%)

Маркировка тех сталей, которые входят в категорию быстрорежущих, начинается с буквы «Р», за которой идут цифры, указывающие на количественное содержание вольфрама. В остальном марки таких сплавов называются по стандартному принципу: буквы, обозначающие элемент, и, соответственно, цифры, отражающие его количественное содержание. В обозначении таких сталей не указывается хром, так как его стандартное содержание в них составляет около 4%, а также углерод, количество которого пропорционально содержанию ванадия. Если количество ванадия превышает 2,5%, то его буквенное обозначение и количественное содержание проставляют в самом конце маркировки (З9, Р18, Р6М5Ф3 и др.).

Влияние некоторых добавок на свойства стали

По-особому маркируются нелегированные стали, относящиеся к категории электротехнических (их еще часто называют чистым техническим железом). Невысокое электрическое сопротивление таких металлов обеспечивается за счет того, что их состав характеризуется минимальным содержанием углерода – менее 0,04%. В обозначении марок таких сталей нет букв, только цифры: 10880, 20880 и др. Первая цифра указывает на классификацию по типу обработки: горячекатаная или кованная – 1, калиброванная – 2. Вторая цифра связана с категорией коэффициента старения: 0 – ненормируемый, 1 – нормируемый. Третья цифра указывает на группу, к которой данная сталь относится по нормируемой характеристике, принятой за основную. По четвертой и пятой цифрам определяется само значение нормируемой характеристики.

Принципы, по которым осуществляется обозначение стальных сплавов, были разработаны еще в советский период, но и по сей день успешно используются не только в России, но также в странах СНГ. Обладая сведениями о той или иной марке стали, можно не только определять ее химический состав, но и эффективно подбирать металлы с требуемыми характеристиками.

Разбираться в данном вопросе важно как специалистам, разрабатывающим и проектирующим различные конструкции из металла, так и тем, кто часто работает с различными сталями и занимается изготовлением из них деталей разного назначения.

Основные характеристики сталей Ст3сп, Ст3пс, Ст3кп

Ст – первые буквы;
цифра – отображает условный номер марки, зависящий от состава;
буква «Г9raquo; – присутствует при наличии марганца 0,8% и более;
«пс9raquo;, «сп9raquo;, «кп9raquo; – обозначают степень раскисления стали.

Дополнительно к буквенно-цифровой, на прокат наносится несмываемая цветовая маркировка – красная.

По степени раскисления (удаления кислорода, ухудшающего механические характеристики сплава) выделяют:

Ст3сп – спокойная, раскисленная марганцем, алюминием, кремнием, это наиболее дорогой и качественный вид продукции;
сталь марки Ст3пс – полуспокойная, для ее раскисления используют алюминий, титан, ферросилиций+алюминий, ферросилиций+титан, это наиболее распространенная разновидность, занимающая промежуточное положение по стоимости и уровню механических характеристик между кипящими и спокойными сплавами;
Ст3кп – без раскисления или раскисленная только ферромарганцем, это самый низкокачественный вид марки Ст3.

Химический состав Ст3 в зависимости от степени раскисления

Области применения

Сталь используется в производстве:

фасонного и листового проката толщиной до 10 мм, применяемого для создания несущих участков сварных конструкций, эксплуатируемых при воздействии знакопеременных усилий; толщиной 11-25 мм с гарантируемой свариваемостью, предназначенного для производства несущих элементов конструкций;
гладкопрофильной арматуры. применяемой при создании ж/б элементов;
фасонных профилей для с/х машиностроения;
просечно-вытяжных листов;
заготовок деталей трубопроводной арматуры ;
соединительных элементов трубопроводов с ограничением рабочих температур от -20°C до +200°C;
электросварных труб;
двухслойных коррозионностойких листов в роли основного слоя.

Узнайте, как до нас добраться на странице Контакты

Если у вас есть вопросы

г. Санкт-Петербург,
Октябрьская наб. д.40

г. Санкт-Петербург,
Октябрьская набережная
(Вантовый мост)

г. Санкт-Петербург,
пр. Бакунина д.2

Продвижение сайта — Альтера

Заказать обратный звонок

Спасибо за заявку.
Ваш запрос будет обработан в самое ближайшее время.

Форма обратной связи

Спасибо за заявку.
Ваш запрос будет обработан в самое ближайшее время.

Форма обратной связи в составляющих

Спасибо за заявку.
Ваш запрос будет обработан в самое ближайшее время.

studvesna73.ru

Сталь Ст3сп

Справочник металлопроката

За названием Ст3сп скрывается конструкционная углеродистая сталь обыкновенного качества. В составе сплава Ст3 содержатся: углерод – от 0,14 до 0,22%, кремний – от 0,05 до 0,17%, марганец – от 0,4 до 0,65%, никель, медь, хром – не более 0,3% , мышьяк — до 0,08%, сера и фосфор – не более 0,05 и 0,04проц. соответственно. В качестве заменителя сплава Ст3сп применяется сталь ВСт3сп.

Основой в структуре стали, как известно, является феррит. Он малопрочен и пластичен, потому не может применяться в строительных конструкциях в своём чистом виде. С целью увеличения прочности феррита стальной сплав насыщают углеродом (при получении малоуглеродистых сталей обычной прочности), легируют добавками никеля, хрома, кремния, марганца и прочих элементов (при получении низколегированных сталей с высоким прочностным коэффициентом), а кроме того, прибегают к дополнительному термическому упрочнению.

Расшифровывается маркировка этого вида стали довольно просто. «Ст» означает – сталь, а цифры являются условным номером марки и определяются химическим составом материала (с увеличением номера в маркировке возрастает объём углерода в сплаве). Если стали групп Б (предназначенные для изделий, изготавливающихся с применением горячих видов обработки — ковки, сварки) и В (применяются для сварных конструкций) перед маркой содержат литеры «Б» и «В», указывающие на принадлежность к данным группам, то группа А (такие стали поставляются с гарантированными механическими качествами) в обозначении марки не указывается. Например, как в случае с рассматриваемой Ст3сп.

Идущий в маркировке после цифры буквенный индекс указывает степень раскисления: для спокойных видов сталей – это «сп», для т.н. полуспокойных – это «пс», кипящие же виды обозначаются «кп».

Спокойные стали, к категории которых принадлежит Ст3сп, отличаются однородностью, они менее хрупки, лучше свариваются и отлично противостоят разного рода динамическим нагрузкам, в результате чего применяются при изготовлении всевозможных ответственных конструкций. Несколько ограничивает применение такой спокойной стали её высокая стоимость, заставляющая иногда соглашаться на компромисс и использовать полуспокойную сталь.

В зависимости от предъявляемых эксплуатационных требований и разновидности конструкций, сталь призвана отвечать требованиям ГОСТа 380-71. При поставке стали Ст3сп компанией «ЧНСК» вы можете быть уверены, что она имеет необходимый химический состав, предел текучести, относительное удлинение, временное сопротивление и изгиб в своём холодном состоянии. Мы отгружаем этот материал и изделия из него оперативно и в любых объёмах, поставляя металлопрокат не только по России, но и в страны ближнего зарубежья. При этом наши цены – одни из наиболее доступных в РФ.

Преимущества стали Ст3сп

— Высокая коррозийная стойкость;

— повышенная твердость и упругость;

— отсутствие флокеночувствительности;

— отсутствие отпускной хрупкости;

— Отличные показатели свариваемости.

Сварка изделий из стали Ст3сп может производиться без подогрева и последующей термообработки. Однако при толщине сырья более 3,6 см рекомендуется подогревать материал до сотни градусов и выполнять последующую термообработку.

Применение стали Ст3сп

Сталь обыкновенного качества из группы А, к которой относится и марка Ст3сп, применяется для изготовления изделий, производящихся без горячей обработки, в результате сего сохраняются не только исходные механические свойства материала, но и структура нормализации, гарантируемая стандартом.

Как и прочие углеродистые стали сплав Ст3 используют при создании металлоконструкций и иных изделий, чья работоспособность гарантируется жесткостью. Он применяется для изготовления как несущих, так и ненесущих элементов при возведении конструкций сварного и несварного вида, деталей, которые работают при положительных температурах, а также из него получают:

— просечно-вытяжные листы;

— фасонный и листовой прокат;

— заготовки деталей арматуры для трубопроводов;

— сварные переходы, фланцы, сварные тройники и другие фасонные детали трубопроводов, которые эксплуатируются при температуре от -20 град. до +200 град. по Цельсию;

— сталь Ст3сп выступает в роли основного слоя в ходе изготовления горячекатаных 2-ухслойных коррозионноустойчивых листов;

— используется при создании электросварных труб, необходимых для изготовления деталей в мотто- и велостроении;

— применяется при производстве рельсов, предназначенных для подвесных и наземных путей и т.д.

Арматура Ст3сп — посмотреть в каталоге

Двутавр Ст3сп — посмотреть в каталоге

Лист рифленый Ст3сп — посмотреть в каталоге

Полоса Ст3сп — посмотреть в каталоге

Уголок равнополочный Ст3сп — посмотреть в каталоге

Швеллер Ст3сп — посмотреть в каталоге

А также можно заказать по телефонам: (351) 725-34-00, (351) 725-42-40, (351)735-96-89

chnsk.ru

Глава 2 Технологическая часть

2.1. Выбор марки стали Конструкционная углеродистая сталь обыкновенного качества Ст3сп

За названием Ст3сп скрывается конструкционная углеродистая сталь обыкновенного качества. В составе сплава Ст3 содержатся: углерод – от 0,14 до 0,22%, кремний – от 0,05 до 0,17%, марганец – от 0,4 до 0,65%, никель, медь, хром – не более 0,3% , мышьяк — до 0,08%, сера и фосфор – не более 0,05 и 0,04проц. соответственно. В качестве заменителя сплава Ст3сп применяется сталь ВСт3сп.

Преимущества стали Ст3сп

— Высокая коррозийная стойкость;

— повышенная твердость и упругость;

— отсутствие флокеночувствительности;

— отсутствие отпускной хрупкости;

— Отличные показатели свариваемости.

Применение стали Ст3сп

Как и прочие углеродистые стали сплав Ст3 используют при создании металлоконструкций и иных изделий, чья работоспособность гарантируется жесткостью. Он применяется для изготовления как несущих, так и ненесущих элементов при возведении конструкций сварного и не сварного вида, деталей, которые работают при положительных температурах, а также из него получают:

— просечно-вытяжные листы;

— фасонный и листовой прокат;

— заготовки деталей арматуры для трубопроводов;

— сталь Ст3сп выступает в роли основного слоя в ходе изготовления горячекатаных 2-ухслойных коррозионноустойчивых листов;

— применяется при производстве рельсов, предназначенных для подвесных и наземных путей и т.д.

Характеристика материала Ст3сп.

Марка :	Ст3сп
Классификация :	Сталь конструкционная углеродистая обыкновенного качества
Дополнение:	По ГОСТ 27772-88 сталь Ст3сп5 соответствует стали для строительных конструкций С245; сталь Ст3сп соответствует стали С285
Вы можете просмотреть свойства этого материала в обновленном Марочнике стали и сплавов
Применение:	Несущие элементы сварных и несварных конструкций и деталей, работающих при положительных температурах, арматура класса Ат400С
Зарубежные аналоги:	Известны

Химический состав в % материала Ст3сп

ГОСТ 380 – 2005

C	Si	Mn	Ni	S	P	Cr	N	Cu	As
0.14 — 0.22	0.15 — 0.3	0.4 — 0.65	до 0.3	до 0.05	до 0.04	до 0.3	до 0.008	до 0.3	до 0.08

Технологические свойства материала Ст3сп.

Свариваемость:	без ограничений.
Флокеночувствительность:	не чувствительна.
Склонность к отпускной хрупкости:	не склонна.

Механические свойства при Т=20^oС материала Ст3сп.

Сортамент	Размер	Напр.	s_в	s_T	d₅	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м²	—
Трубы, ГОСТ 8696-74			372	245	23
Трубы, ГОСТ 10705-80			372	225	22
Прокат, ГОСТ 535-2005			370-490	205-255	23-26
Лист толстый, ГОСТ 14637-89			370-480	205-245	23-26
Арматура, ГОСТ 5781-82			373	235	25
Катанка, ГОСТ 30136-95			490-540			60

Твердость Ст3сп ,

HB 10^-1 = 131 МПа

Физические свойства материала Ст3сп.

T	E 10^{— 5}	a 10⁶	l	r	C	R 10⁹
Град	МПа	1/Град	Вт/(м·град)	кг/м³	Дж/(кг·град)	Ом·м
20				7850

studfiles.net

Сталь Ст 3 ее характеристики и описание

Марка стали: Ст. 3

№ ГОСТ 380-50

Заменяющая марка стали: Мст. 3

Вид термической обработки и твердость стали Ст. 3: Без термической обработки

Рекомендуемая область применения стали Ст. 3: Сварные и холодноштампованные детали; детали, работающие с малой нагрузкой без трения: корыта станков, крышки станков, кожухи станков, прокладки и т.п.

Примечание: Сварные изделия сложной конфигурации или изделия, имеющие значительное количество сварных швов, подвергаются отжигу для снятия напряжения, возникающие в процессе сварки.

Твердость по Бринелю: Нв кг/мм: 137

Грубая обработка быстрорежущим инструментом (точение, сверление, фрезерование и т.д.):

Скорость резания Kv: 2
Производительность станка Кпр: 1,45

Скоростная обработка твердосплавным инструментом (точение и фрезерование):

Скорость резания Kv: 1,70
Производительность станка Кпр: 1,25

Тонкая обработка быстрорежущим инструментом:

Скорость резания Kv: 2
Производительность станка Кпр: 1,45
Получение хорошей чистоты поверхности: весьма трудно

Примечание: основные критерии обрабатываемости – скорость резания и производительность станка

Механические свойства стали Ст. 3:

?в кг/мм2: 30-40; 41-43; 44-47;
?т кг/мм2: 24
? кг/мм2: >23; >22; >21;
? %: >27; >26; >25;
?к кгм/см2: —
Твердость Нв: >140;

Характеристики стали Ст. 3: Малоуглеродистая сталь обыкновенного качества. Поставляется только по механическим свойствам. Хорошо сваривается, штампуется в холодном и горячем состоянии, подвергается вытяжке. Применяется без термической обработки для сварных и штампованных деталей: корыт станков, баков, крышек, кожухов, прокладок и т.п. Сталь выпускается в виде сортового и фасонного проката, полос и листов.

Химический состав стали Ст. 3 в %:

C (углерод): 0.14-0.12;
Mn (марганец): 0.40-0.65;
Si (кремний): 0.12-0.30;
S (сера): <0.055;
P (фосфор): <0.050

omashinostroenie.com

Сталь Ст3: марки, характеристики, химический состав

Химический состав

Физические и механические свойства

Расшифровка марок Ст3

Применение стали Ст3

Ст3сп5 расшифровка — studvesna73.ru

5. Цветовая окраска:

6. Возможные области применения:

1. Вид продукции:

2. Вид материала:

Химический состав

Механические свойства

Приемка, маркировка, упаковка, транспортирование и хранение

Аналоги стали марки Ст3сп

Основные характеристики сталей Ст3сп, Ст3пс, Ст3кп

Области применения

Ст3сп расшифровка — studvesna73.ru

5. Цветовая окраска:

6. Возможные области применения:

1. Вид продукции:

2. Вид материала:

Основные характеристики сталей Ст3сп, Ст3пс, Ст3кп

Области применения

Расшифровка обозначений марок сталей и чугунов

Сведения из теории

Разновидности чугунов:

Белый чугун

Серый чугун

Высокопрочный чугун

Ковкий чугун

Чугуны со специальными свойствами

Износостойкие (антифрикционные ) чугуны

Жаростойкие и жаропрочные чугуны

Коррозионностойкие чугуны

Примеры обозначения и расшифровки

Классификация

Углеродистые стали

Конструкционные углеродистые стали

Примеры обозначения и расшифровки:

Обозначение углеродистых качественных конструкционных сталей

Примеры обозначения и расшифровки:

Автоматные стали. Обозначение автоматных сталей

Примеры обозначения и расшифровка:

Инструментальные углеродистые стали

Обозначение инструментальных углеродистых сталей

Примеры обозначения и расшифровки

Легированные стали

Обозначение легированных сталей

Обозначение быстрорежущих сталей

Легированные стали с особыми свойствами:

Примеры обозначения и расшифровки

Ст3пс расшифровка стали — studvesna73.ru

5. Цветовая окраска:

6. Возможные области применения:

1. Вид продукции:

2. Вид материала:

Сталь Ст3пс: химический состав

Механические и физические характеристики стали 3пс

ГОСТы на прокат 3пс

Применение стали Ст3пс

Механические свойства

Приемка, маркировка, упаковка, транспортирование и хранение

Аналоги стали марки Ст3пс

Виды сталей и особенности их маркировки

О чем говорит маркировка сталей

Обозначение сталей с легирующими элементами

Примеры маркировки сталей различных видов

Как расшифровать маркировку сталей?

Основные характеристики сталей Ст3сп, Ст3пс, Ст3кп

Области применения

Сталь Ст3сп

Глава 2 Технологическая часть

2.1. Выбор марки стали Конструкционная углеродистая сталь обыкновенного качества Ст3сп

Сталь Ст 3 ее характеристики и описание

Добавить комментарий Отменить ответ
