Сруб для колодца своими руками: особенности, этапы работ

Колодец с питьевой водой на своём участке – большая ценность. Несмотря на то, что в наше время быстрее установить современную конструкцию, многих людей больше привлекает мысль о колодце из натуральной древесины.

Сделанный из экологически чистого материала, и, тому же, своими руками, колодец ценится гораздо выше, да и вода в нем будет более полезной и вкусной.

Первое, что приходит в голову, как сделать сруб для колодца самостоятельно, не обладая специальными знаниями, да и возможно ли это? Возможно, а знания всё-таки придётся почерпнуть.

Для этого рассмотрим отличительные особенности колодца из дерева, и как он устроен.

Устройство колодца

Каждый колодец имеет шахту и надземную часть, возвышающуюся над поверхностью земли. В случае сруба из бруса, ствол выполняется из дерева и продолжается в надземной части на высоте около 80 см – это база для верхней части. Для того чтобы вода в таком источнике была не только пригодной, но и вкусной, важно, чтобы подземные венцы (стены) не пропускали посторонние вещества из окружающего грунта, поэтому используемое дерево высушивают, после чего оно, вступая в контакт с водой, набухает и заполняет все зазоры.

Наиболее желательной породой дерева для этой цели служит дуб. Также подойдут такие виды древесины, как кедр, бук и вяз.

Условия постройки

  • Cтандартная глубина не должна превышать 14-15 метров. Более глубокая шахта – дело трудоёмкое, а в воду мелкой могут попасть загрязняющие почвенные воды.
  • Кроме того, постройку нельзя располагать близко к дому или другим постройкам на участке, во избежание проседания фундамента. В идеальном варианте строить его можно на расстоянии от 10 до 20 метров.
  • Необходимо также обратиться за рекомендацией в организацию гидравлического надзора – квалифицированные специалисты укажут вам оптимальное место для установки источника воды.
  • Следует запомнить, что заниматься таким строительством лучше всего в летнее время, после того, как сойдёт снег и поводок.

Прежде чем сооружать деревянный колодец, следует:

  • обеспечить себя нужными инструментами;
  • выбрать подходящие лесоматериалы для его обустройства;
  • определиться с местом нахождения вашей постройки.

Для работы понадобиться лопата, топор, болгарка, строительный отвес, молоток, рубанок, рулетка и прибор для определения состава смесей газа.

В качестве наиболее прочного материала, выбирайте морёный дуб – он прослужит бесконечно долго, вода в таком источнике будет отличаться отменным качеством.

Прежде чем делать колодец из бревна, проверьте качество материала.

  1. Брёвна должны быть чистыми, без гнили и повреждений, нанесённых насекомыми.
  2. Кора должна быть полностью очищена.
  3. Бревна нельзя обрабатывать никакими химическими растворами.
  4. Допускается стандартный диаметр 180 Х 200 мм.

Чтобы выяснить, как сделать сруб на колодец и его подземную часть, будем выяснять это поэтапно.

Дерево для сруба колодца

Древесина Срок службы, лет Склонность к загниванию Придание привкуса
Подводная часть
Надводная часть
Береза 10 5 При периодическом увлажнении
Вяз 20 5 При периодическом увлажнении
Дуб 25 и более 20-25 Горьковатый, исчезает со временем
Дуб мореный 50 и более 50 и более
Лиственница 25 20
Осина 20 5
Ольха 15 5 При периодическом увлажнении
Сосна 15 5 Горьковатый, исчезает со временем

Рытье шахты

Котлован под шахту, обычно, имеет стандартные размеры – 120 Х 140 см.

Глубина корректируется в зависимости от района, но не бывает более 20 метров. Рытье заканчивают при оптимальной глубине, на дно шахты помещается щебень и песок.

Построение колодца

Строительство сруба проводится так же, как и строительство дома, то есть слоями в виде венцов.

  • Сначала монтируем сруб на поверхности. Первая секция должна содержать примерно 8 венцов – это квадрат из бруса с выровненными углами. Здесь понадобится строительный уровень.
  • Готовую секцию спускаем в вырытую заранее шахту, по мере собирания отдельных секций укладываем их поверх уже опущенных.
  • Соединяются квадраты по три штуки деревянными штырями через заблаговременно просверленные отверстия по диаметру нагелей. Для более плотной усадки всех звеньев используется киянка.
  • Важно обратить внимание на качество угловых соединений – от этого зависит прочность нашего колодца. При выборе сочленения проще использовать "вполдерева", тогда при накладывании элементов, все вырезы совпадут и дадут плотность и надёжность. При этом, угол должен составлять ровно 900.
  • Если вы не профессионал, и не очень хорошо понимаете, как сделать сруб колодца своими руками, не выбирайте соединение посредством коренного шипа. Это будет более сложной для вас задачей.
  • После опускания секций (иногда всей конструкции) в шахту, следует заняться гидроизоляцией. В этих целях обмазывают внутреннюю часть битумом, используются листы рубероида, все пустоты засыпаются землёй и плотно утрамбовываются.
  • Верхняя часть должна выступать над поверхностью.
  • Выход такого сруба обрабатывается посредством щебня и жидкого цемента.

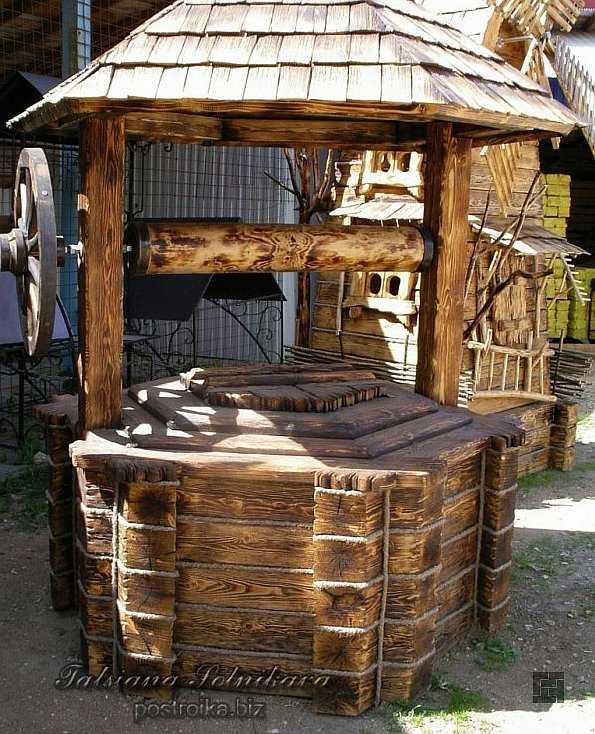

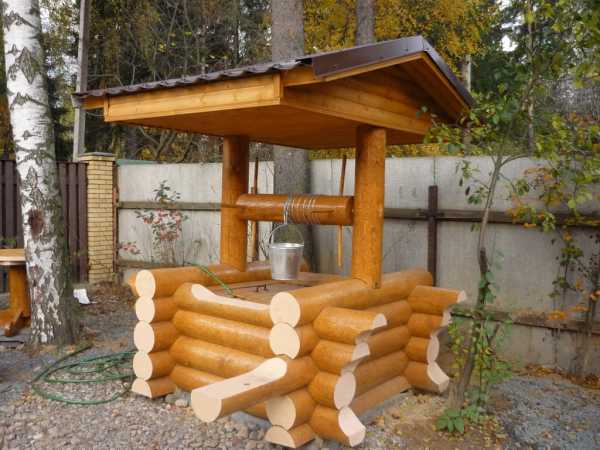

В конце строительства устанавливают беседку или навес. Также необходимо сделать площадку для того, чтобы к колодцу можно было подойти и поставить ведро.

Остаётся только закрепить ворот с ручкой и колодцем можно пользоваться.

Сруб на колодец

wood-prom.ru

Сруб для колодца: как сделать своими руками правильно

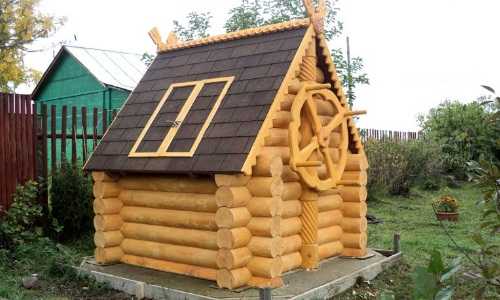

Сруб для колодца с беседкой наверху

Как сделать сруб для колодца из бруса естественной влажности? Необходимо использовать только проверенные сорта древесины, обладающие особыми свойствами.

Древесина не должна гнить во влажных условиях и не иметь специфического запаха, способного испортить колодезную воду. Идеальным вариантом может стать мореный дуб.
Обыкновенная дубовая древесина на колодезный сруб не пойдет, потому что имеет способность придавать воде горечь и окрашивать её в коричневый цвет. Рассматривая фото срубов, идеи дизайнеров и просто умельцев, воплотивших в жизнь свои идеи и фантазии, можно выбрать сруб для колодца на своем приусадебном участке.
Нужно сразу отметить, что срубы из другой древесины несколько проигрывают дубовым изделиям, но их комбинация дает желаемые результаты.

Древесина для сруба свойства, характеристики

Монолитный или сборный железобетонный ствол колодца получил широкое распространение в настоящее время. Если сравнительно недавно 30-40 лет назад срубы колодцев были сплошь деревянными и выполнены из прочной древесины, то теперь колодезные железобетонные кольца могут просто обустраиваться сверху брусом и другими материалами.
Искусные мастера ранее обкладывали колодцы каменными плитами. Один из них, построенный в конце XIX века, глубиной больше 35 метров, функционирует до настоящего времени, не пересыхая даже в самые засушливые периоды.

Сказать, что все владельцы стали приверженцами железобетонных конструкций, нельзя.
Очень многие владельцы выбирают срубы для колодцев срубы для колодцев из древесины:

  • Древесина не должна загнивать и выделять вещества, способные на долгое время испортить вкус и цвет воды.
  • Иметь определенную плотность, прочность и не иметь сучков больших размеров.
  • Бревна, приготовленные для сруба, должны быть предварительно хорошо просушены.

Внимание: Обязательным условием выполнения деревянного сруба служит сухая древесина, в последующем, разбухая от воды, она увеличивается в объеме и естественным путем происходит уплотнение всех пазов и щелей сруба.

  • Вне конкуренции идет на сруб мореный дуб, вода в таких колодцах имеет высокое качество, и срок службы колодца доходит до 40-50 лет.
  • Древесина на колодец сруб из ясеня, бука, вяза тоже отличается достаточной прочностью, водостойкостью и не меняет вкус воды. Однако, надводная часть сруба, выполненная из этих материалов, быстро загнивает во влажных условиях, хотя находясь полностью в воде, она чувствует себя прекрасно.
  • Такая древесина, как сосна, кедр или лиственница являются прекрасным материалом для сооружения сруба. Срок службы древесины достигает более 30 лет в подводной и надводной части конструкции, не ухудшая качество воды.


Правильно подобрать древесину для своего сруба помогут нехитрые наблюдения, собранные в таблице из практики эксплуатации деревянных колодцев.

Наименование древесиныПродолжительность эксплуатации, летНегативное воздействие, ухудшающее качество водыПодверженность гниению
Под водойНад водойПривкусЦвет
ВербаБереза

Вяз

810

20

5нетнетнетгниет

нет

Обыкновенный дуб25-35 и более20-25горькийкоричневыйнет
Сосна, осина
15-20
5горькийнетнет
Ольха205нетнетгниет
Лиственница25 и более20нетнетнет
Мореный дуб40-50 и более50 и болеенетнетнет

Примечание: Горький привкус, который придает воде дуб обыкновенный, сосна и осина со временем исчезает.

  • Сделанный сруб на колодец из ивы, древесины ели или березы имеет неприлично маленький срок службы, всего 5-7 лет. Они нашли своё применение в мелких колодцах и то, как надстройка верхней части, а нижняя часть сруба в обязательном порядке выполнена из долговечной, водостойкой и прочной древесины, прямой, здоровой, не имеющей следов гнили, изготовленной не из сухостоя, не поврежденной короедом и не имеющей червоточин.
  • Цена комбинированного сруба, когда вниз пускается древесина бука, вяза, ясеня, а верх выполняется из сосны, дуба или лиственница, привлекательнее для потребителей.

Способ строительства деревянного сруба

Деревянный колодец подразумевает строительство сруба. Дело это тонкое и сложное, выполняется квалифицированными мастерами.

Новичку браться за выполнение работ своими руками специалисты не советуют:

  • Готовые срубы предлагаются для реализации, а если есть желание сделать его самостоятельно, то используется метод, когда все углы у сруба делаются без остатка и дерево не выступает из углов. При таком способе имеется 2 положительных момента, затрачивается минимум усилий, снижается объем работ. Строительство в «лапу» выбирается при наличии бревен в качестве исходного материала.

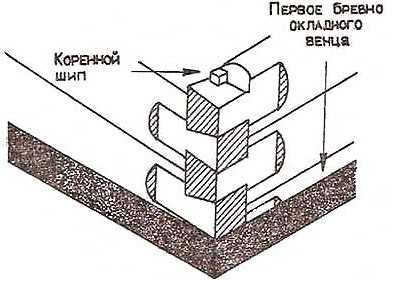

  • Метод «в половину дерева», он же способ коренного шипа используется при заготовке из бруса.

Две технологии заготовки для сруба

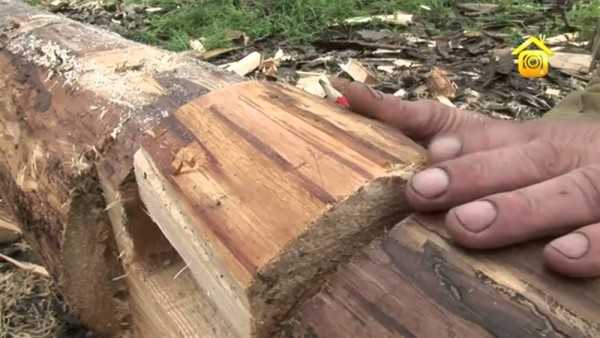

Разметка и получение «лапы»

Колодца сруб, выполненный способом в рубки в «лапу» позволяет углам сруба получаться без остатка:

  • Предварительно производится тщательная разметка каждого конца бревна. Здесь преследуется определенная цель, размер всех «лап» должен быть равным в плане, а высота «лапы» пропорциональной толщине бревна.
  • Одна внутренняя сторона бревна (кант) обтесывается по всей длине. Эта часть пойдет внутрь сруба.
  • Второй кант обтесывается по длине равной 1,5-2 диаметра бревна, он противоположен первому канту.
  • Остальная пара кантов рассчитывается по длине равной диаметру бревна, по ширине равной ширине первого канта.

Внимание: Сруб готовится с соблюдением строгой вертикальности и прямоугольности углов, что в последующем не затруднит его установку в квадратной земляной шахте.

  • Обтесанные концы бревен имеют квадратную форму, что видно на схеме, стороны получившегося бруса тоже должны быть равными отрезку «А» схемы.
  • Далее, через равные 8 частей проводятся параллельные сторонам бруса линии.
  • Углы квадрата отмечаются буквами, получаются пронумерованные ребра.
  • Затем на ребре ВГ откладывается по 1/8 части ребра, АБ, ЖЗ – по 2/8, ДЕ — по 3/8 части.
  • Отмеченные точки соединяются и получаются ребра «лапы» с размерами ВГ – 6/8, АБ, ЖЗ – 4/8, ДЕ – 2/8 стороны бруса.
  • Первая «лапа» получится после осторожного и аккуратного удаления лишнего слоя древесины.
  • Дальше работа пойдет быстрее, главное приобретенный опыт и тогда на всех бревнах вырубаются желанные «лапы».

Чтобы «лапы» не расходились, делается присек



Метод «в полдерева» для соединения

  • Производится выборка продольных уплотнительных пазов с предварительной разметкой.
  • Подготовленные бревна пробно подгоняются и стыкуются между собой на поверхности, чтобы убедиться в правильности своих действий.
  • Приготовленный брус для сруба предполагает сделать угловые соединения в «полдерева» или коренным шипом. Здесь тоже есть 2 положительных момента.
  • Первый метод заключается в наличии на одном из брусьев шипа, на другом есть паз их соединение известно под названием «шип», «паз». Венцы скрепляются круглыми нагелями.
  • Способ «в полдерева» говорит сам за себя. Укладываются половинные срезы брусьев, скрепленных круглыми нагелями. Одному из них отводится функция скрепить 3 бруса между собой.
  • После выбора техники соединения бревен или бруса и заготовке венцов для сруба начинается рытье шахты, грунт удаляется ручным способом со дна.
  • Каждый спуск в шахту, начиная с 4-5 м. глубины должен начинаться с проверки загазованности, чтобы избежать несчастных случаев.
  • Инструкция и специалисты рекомендуют все этапы работ, особенно установка венцов и устройство колодца выполнять под постоянным контролем опытного мастера.
Как завести сруб внутрь
  • В стороне производится сборка сруба.
  • Он должен иметь целое количество венцов, соответствующих глубине шахты.

Внимание: Конопатить эту часть сруба не надо, чтобы не спровоцировать процессы гниения, ухудшающие качество питьевой воды.

  • Особое внимание уделяется подгонке венцов, зазоры которых не должны пропускать посторонние частицы, вещества, в том числе и грунт.
  • Соединение венцов осуществляется нагелями. Чтобы предотвратить деформацию сруба во время спуска, внутри прибиваются вертикальные доски к венцам.
  • Часть сруба опускается в шахту, стараясь не допускать осыпания стенок.
  • Добившись осадки сруба на нужную глубину, на верхний венец наращивается следующий, добиваясь планомерного спуска сруба.
  • После установки сруба, вода откачивается полностью из колодца несколько раз, пара недель после этого вода используется только в технических целях.
  • Когда она станет чистой, её можно отнести в лабораторию на анализ(см.Анализ воды из колодца: виды и методы проведения) и только после этого станет ясно, пригодна она для питья или нет.

Как заменить или отремонтировать сруб

Каждое железобетонное или деревянное сооружение вырабатывает свой срок службы и требуется замена сруба в колодце через определенный период времени.
Итак:

  • Проблемой деревянных колодцев, как правило, является гниение бревен в срубе, граничащих с водой.
  • Нижняя часть древесины в воде сохраняется хорошо.
  • Владельцу повезло, если надо ремонтировать только часть сруба, тогда вопрос как поменять сруб в колодце сведется к удалению поврежденных и сгнивших бревен и их замене.
  • Пришедшие в негодность деревянные венцы меняются на новый сруб или на железобетонные кольца.
  • Надо заметить, что совмещение разных размеров, формы конструкции и разных материалов совсем непростое дело. Кольца размещаются на специальных переходных щитах.
  • При плохом состоянии сруба, специалисты могут предложить извлечь старый, деревянный, и заменить железобетонным стволом, тем более шахта уже есть.

Представленное видео в этой статье предлагает произвести замену поврежденного сруба способом подкопа колодца по кругу. Меняется поврежденный участок и снова закапывается.
Трудоемкий способ с большим количеством земляных работ. Другой способ более доступный, когда на веревках спускается работник в колодец до хороших бревен.
На прибитые по бокам брусья настилается настил, на котором удобно работать и иметь инструменты под руками. Сгнившие срубины вытаскиваются легко, их место заняли новые, так, двигаясь по кругу и меняя по очереди гнилье, старый сруб приобретает новое звучание.
Осыпавшаяся в незначительных количествах земля на настил, легко собирается и подается на поверхность. Настил перебивается, при необходимости, и старый колодец может быть отремонтирован в короткий промежуток времени.

moikolodets.ru

Сруб для колодца своими руками: как его изготовить

Содержание статьи

Сруб для колодца своими руками — древний способ обустройства источника воды. Издавна он считался прекрасным методом обеспечения качественной питьевой водой, а его возведение можно назвать настоящим искусством. Конечно, в настоящее время предпочтение отдается более быстрым в строительстве конструкциям: скважинам, бетонным кольцам и т.д. Однако и в настоящее время вопрос, как сделать сруб для колодца, интересует многих людей, предрасположенных к натуральному, экологически чистому материалу. Колодец из деревянного бруса или бревна будет долго радовать вкусной водой.

Особенности деревянных колодцев

Любой колодец состоит из подземной (шахта, ствол) и надземной (оголовок) части. Колодец можно построить в виде сруба из бревен или бруса. В этом случае вся подземная часть выполнена из деревянных венцов, которые сверху возвышаются над поверхностью на высоту 70-80 см, образуя основу оголовка. Таким образом обеспечивается единство конструкции — прочность и монолитность. В настоящее время срубы выполняются из деревянного бруса, что упрощает строительство и позволяет более плотно подогнать слои друг к другу.

Качество воды в колодце во многом зависит от того, как обустроена его подземная часть. Через облицовку стенки не должна просачиваться грязь, а сам материал не должен гнить и выделять какие-либо вещества, способные испортить вкус питьевой воды. Для того чтобы обеспечить уплотнение зазоров между венцами сруба, древесину следует хорошо просушить. При последующем контакте с водой она набухает и уплотняет слои, обеспечивая герметичность.

Идеальный сруб для колодца изготавливается из мореного дуба, который обеспечивает качество воды в течение 35-45 лет. Для шахтной части подходит ясень, вяз, бук, которые обладают всеми необходимыми свойствами, но надземная часть из этих пород дерева оказывается недолговечной (при наличии влажного воздуха они гниют). Подойдут для колодезного материала сосна, кедр и лиственница, но их срок службы ограничивается 25-30 годами.

Технология изготовления

Деревянное обустройство колодца производится, как выше отмечалось, в виде сруба. Он изготавливается из бревна (или оцилиндрованного бруса) диаметром до 24 см или деревянного (в т.ч. профилированного) бруса размером 10-16 см. Технология колодезного сруба аналогична технологии строительства дома при укладке бруса без остатка. Другими словами, укладка элементов проводится послойно (венцами), причем так, что формируется ровный прямой угол («без остатка»).

Монтаж колонны сруба проводится на поверхности земли в виде секций из 6-8 венцов. По мере готовности такие секции опускаются в колодезную шахту друг на друга. Соединение венцов между собой осуществляется с помощью деревянных нагелей (стержней диаметром 20-25 мм). Соединение производится следующим образом. Через 3 бруса сверлится отверстие соответствующего диаметра, а затем в него забивается нагель. Размещается он так, чтобы начинался на середине нижнего бруса или бревна, проходил насквозь через следующий венец и завершался на середине третьего элемента.

Сборка каждой секции колонны производится в следующем порядке. Собирается нижний венец в виде квадрата из бруса (бревна) с точным соединением углов и четким выравниванием по горизонтали. Контроль горизонтальности ведется с помощью строительного уровня. Размер квадрата обычно выбирается 100×100 или 120×120 см. Сверху укладывается еще 2 венца (квадрата), которые соединяются нагелями по описанной методике. Для плотного совмещения брусья простукиваются киянкой с резиновой поверхностью.

По достижении необходимого размера секции она опускается в колодезную шахту. Высота секции зависит только от возможности переноса и опускания по весу конструкции. Если есть возможность опустить в шахту всю колонну, то она монтируется на поверхности всей высотой.

Угловое соединение венцов

Важным нюансом изготовления сруба является соединение брусьев (бревен) в углах. Именно это сочленение во многом определяет надежность и качество конструкции. Основные способы углового соединения — вполдерева и с коренным шипом. Наиболее простым является первый вариант, когда на торце вырезается участок длиной, равной ширине бруса, а высотой до его середины. При совмещении вырезов должно возникнуть плотное совпадение элементов, не нарушающее высоты слоя. Прочность соединения обеспечивается с помощью деревянных шплинтов или крепления шурупами. При сочленении самое важное — контроль угла. Он должен точно составлять 90°.

Более сложное, но при этом более прочное соединение осуществляется по методике коренного шипа. В этом случае на одном торце формируется центральный шип, равный по ширине трети толщины бруса, а на другом торце — соответствующий паз.

Строительство деревянного колодца

Колодец из деревянного сруба начинает строиться с рытья шахты, имеющей квадратное поперечное сечение. Наиболее распространенный размер стороны такого квадрата — 120-140 см. Глубина котлована под шахту выбирается с учетом появления источника чистой воды. Чаще всего приходится достигать глубины 14-17 м, а в некоторых районах — более 20 м. В этих условиях рытье должно производиться с максимальной осторожностью и с проведением укрепления стенок по мере углубления ямы.

Когда достигается уровень, где гарантируется стабильное пребывание чистой воды, рытье прекращается, и начинаются монтажные работы. Прежде всего укладывается придонный фильтр из слоя песка и щебня для грубой очистки воды от механических примесей.

Дальнейшие работы ведутся в такой последовательности:

  • в колодец опускается первая секция сруба, состоящая из 6-8 венцов брусьев (бревен) — опущенная секция максимально прижимается ко дну с контролем горизонтальности верхнего венца;
  • с внешней стороны секции сруба накладывается гидроизоляция в виде обмазки битумом и слоя рубероида, а оставшийся зазор засыпается землей с тщательным уплотнением;
  • опускается следующая секция сруба, которая плотно прижимается к нижней путем постукивания киянкой;
  • секции между собой соединяются вертикальными отрезками досок;
  • проводится гидроизоляция и засыпка грунтом аналогично первой секции;
  • опускаются и закрепляются все последующие секции до самого верха колодца;
  • верхняя секция сруба устанавливается так, чтобы над уровнем земли возвышался оголовок высотой 60-70 см;
  • участок выхода сруба из шахты обустраивается с помощью откоса из щебня с последующей заливкой глиняным или цементным раствором.

Дальнейший этап строительства колодца для питьевой воды включает возведение защитного сооружения в виде навеса, шатра или домика. Верх оголовка сруба обустраивается площадкой для удобства обслуживания. Такая площадка должна позволять установку ведра, а порой и возможность присесть человеку. Над шахтой устанавливается подъемное устройство в виде ворота с ручкой.

Необходимый инструмент

При возведении сруба для колодца своими руками потребуется следующий инструмент:

  • болгарка;
  • электродрель;
  • шуруповерт;
  • ножовка;
  • фрезер;
  • киянка;
  • молоток;
  • стамеска;
  • лопата;
  • напильник;
  • рубанок;
  • шлифовальная машина;
  • строительный уровень;
  • отвес;
  • рулетка;
  • линейка металлическая;
  • угольник строительный.

В настоящее время многие выбирают быстрый способ обустройства колодца с помощью бетонных колец.

Однако люди, которые желают пить экологически чистую воду без каких-либо запахов, предпочитают деревянный сруб, который доказал свое превосходство многовековой историей.

chudesniydom.ru

Сруб для колодца из бруса

24 июля 2015

Просмотров: 2426

Колодец на загородном участке — это и необходимость, и практичность, и красота. Сруб для колодца из бруса объединяет все эти свойства, сохраняя исторические традиции тяги к использованию деревянных элементов в малой архитектуре. Обустройство колодца создает своеобразие и шарм всего участка. Важно, чтобы и вода, испитая из него, была чистой и вкусной.

Деревянный сруб для колодца выполняет несколько функций: предотвращает попадание мусора внутрь, защищает колодец от промерзания и украшает участок.

В настоящее время любые малые сооружения можно свободно приобрести в готовом виде, выбирая из множества разных предложений. Сруб для колодца из бруса, возведенный своими руками, обеспечит эксклюзивный вид и может стать визитной карточкой всего загородного владения. Кроме того, такое самодельное сооружение позволит сэкономить значительные средства, при этом станет необходимым и важным элементом хозяйства.

Особенности обустройства колодца и выбор материала

Колодец представляет собой сооружение для подъема воды из глубины, где она естественным образом прошла фильтрацию и очистку до состояния питьевой. Любой колодец включает в себя подземную и надземную часть. Подземная часть — это обустройство стенок ямы (скважины) для защиты от разрушения. Надземная конструкция должна обеспечить подъем жидкости и защиту от загрязнения сверху, в т.ч. от попадания осадков.

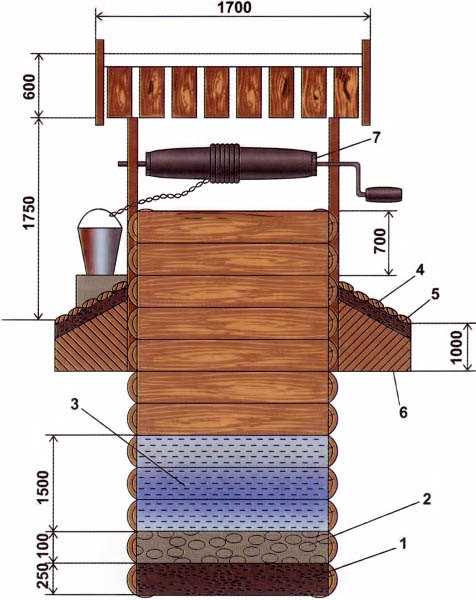

Рисунок 1. Схема колодца с деревянным срубом.

Традиционно в России колодцы обустраивались с помощью дерева. Наиболее подходящим материалом является деревянный брус, который способен обеспечить функциональное назначение сооружений, при этом он прост в монтаже и ремонтоспособен.

Другое дело — какую выбрать древесину. Основные требования к материалу — водостойкость, устойчивость к гниению, безвредность для человека и отсутствие негативного влияния на качество воды.

Многовековой опыт обустройства колодцев показывает следующие результаты: береза, сосна, осина, ольха имеют пониженную долговечность, особенно на участке, прилегающем к водной поверхности; а дуб при его высокой водостойкости придает воде горьковатый привкус (такой же эффект наблюдается при использовании сосны и осины).

Наилучшие показатели древесины выявлены у лиственницы и кедра: долговечность в подводных и надводных условиях более 20 лет, а также отсутствие негативного воздействия на качество жидкости. Еще лучше показатели у дуба (долговечность до 50 лет), но при обязательной его обработке (мореный дуб).

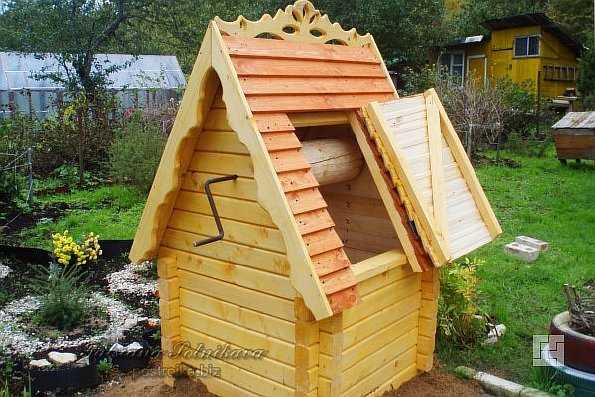

Рисунок 2. Схема домика для колодца.

При изготовлении сруба и домика для колодца потребуется следующий инструмент:

  • циркулярная пила;
  • болгарка;
  • шлифовальная машина;
  • электрический рубанок;
  • электродрель;
  • шуруповерт;
  • ножовка;
  • молоток;
  • стамеска;
  • напильник;
  • отвес;
  • рулетка;
  • уровень.

Конструктивные особенности

На рис. 1 приведена схема классического обустройства колодца. Его сооружение начинается с рытья ямы нужной глубины: слой воды (3) должен составлять порядка 1,5 м. На дно засыпается натуральный фильтр — песок, гравий (1, 2). Подземная часть выполняется в виде сруба с выходом на поверхность на высоту 0,7-1,5 м. На участке перехода подземной части в наземную обычно делается защитный откос (6), который сверху покрывается гидроизоляцией (5) и обшивается брусом (4). Наземная часть — домик для колодца — обязательно содержит ворот (7) для подъема емкости с водой и защитный навес. Конструкция наземной части может быть различной по размерам и дизайну.

Изготовление колодца

Схема домика из бруса.

Колодец может обустраиваться разными способами, в т.ч. с применением кирпича, камня и других стройматериалов. Однако наибольшее распространение находит изготовление сруба из бруса. С этой целью вполне достаточно применить простой прямоугольный брус естественной влажности или оцилиндрованный брус.

Подземная часть колодца делается в виде рядовой укладки брусчатых венцов, которые изготавливаются на поверхности, а затем набором из нескольких рядов (доступных для ручного подъема) опускаются в колодезную шахту. Сруб монтируется из бруса толщиной 10 см — 10х10 или 10х15 см. Углы формируются соединением без остатка по методу с коренным шипом, вполдерева или встык.

Наибольшее распространение находит соединение вполдерева, когда на сочленяемых торцах выпиливается половина бруса. Венец собирается в виде квадрата необходимого размера. Венцы плотно укладываются друг на друга и соединяются деревянными нагелями. Для этого устанавливаются 3 венца друг на друга и насквозь просверливаются для получения отверстия диаметром 20-25 мм. Расстояние между отверстиями порядка 40-50 см. Нагель (деревянный стержень диаметром 20-25 мм) туго забивается в отверстие так, чтобы его начало соответствовало середине нижнего бруса, сам он проходил через весь средний ряд и заканчивался на середине верхнего венца.

Собранные вместе части сруба поочередно опускаются в шахту и соединяются между собой вертикальными досками. Конопатить стык не рекомендуется, так как это может повлиять на качество воды. При укладке сруба контролируется горизонтальность расположения венцов при помощи строительного уровня.

Надземная часть может иметь разные конструктивные решения. Она выполняется как в закрытом варианте, исключающем доступ посторонних лиц (с замыкающейся дверью), так и в открытом виде со свободным доступом.

Простой вариант конструкции

Соединение угла сруба «в лапу»: 1 — бревно; 2 — «лапа»; 3 — нагель.

Один из самых простых вариантов надземной части — домик для колодца в виде шатра (рис. 2).

Монтаж конструкции производится в следующем порядке:

  1. Собирается и устанавливается основание на выход сруба, используется брус 10х8 см.
  2. Крепятся 2 вертикальные стойки и усиливаются металлическими уголками для установки двери, стойки соединяются горизонтальным брусом 5х5 см.
  3. Крепятся стропила, образующие вверху угол 45º, используется брус 8х10 см, стропила укрепляются укосинами.
  4. Крепится обрешетка на стропила из доски толщиной 2-2,5 см, между досками оставляется зазор 10-15 см.
  5. Изготавливается и устанавливается дверь, выполненная в виде дощатого щита, скрепленного брусьями 25х30 мм.
  6. Настилается покрытие крыши — рубероид, шифер, черепица, профнастил и т.д.
  7. Облицовываются вагонкой боковые стенки домика.

Типовой проект сруба

Этапы сборки домика для колодца.

Классическим считается домик открытого типа в виде крыши (навеса) на столбах. Основными элементами такой конструкции являются две стойки из бруса 15х15 см или оцилиндрованного бруса диаметром 15 см; откосины вверху стоек; крыша и полка-подставка.

Монтаж домика для колодца производится в следующем порядке:

  1. Установка вертикальных стоек путем крепления их к срубу подземной части колодца.
  2. Монтаж горизонтальной балки, соединяющей стойки между собой.
  3. Установка и крепление откосин для крыши в виде жесткого треугольника.
  4. Монтаж каркаса крыши из бруса 5х5 см.
  5. Обшивка крыши доской.
  6. Облицовка крыши кровельным материалом.
  7. Изготовление полки-подставки: обрешетка из бруса 5х5 см, крепление доски толщиной 25-30 мм и шириной 20-30 см по всему периметру сруба.
  8. Установка ворота.

Колодезный ворот

Важным элементом любого колодца является ворот для подъема ведра с водой. Он изготавливается из бревна диаметром не менее 20 см и длиной примерно 120 см. С торцов бревна сверлятся отверстия глубиной 10-15 см и диаметром не менее 3 см. С одной стороны ворота устанавливается металлическая ось, с другой — ось с изогнутой ручкой.

Место крепления осей упрочняется металлической пластиной, которая прочно закрепляется с обоих торцов.

На торце, где предусмотрена ручка, рекомендуется установка сдвоенной пластины. Отверстие в пластинах должно точно соответствовать диаметру осей. Крепление ворота на стойках колодца необходимо производить с помощью металлических кронштейнов, позволяющих осуществлять многократное вращательное движение осей, а высота установки должна соответствовать среднему росту человека.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

expertbrusa.ru

за городом -- вещь необходимая

Натуральная древесина – очень популярный нынче материал для
строительства загородных домов, бань. Проживая большую часть своей жизни в душной и загазованной
атмосфере города, хочется хотя бы вне его окружить себя максимумом
естественного и натурального. Химии и пластика нам с избытком хватает и
дома! Бревенчатая «избушка», сруб бани, возведенный своими руками,
ухоженные грядки и клумбы, плодовые деревья… Вся эта идиллическая
картина ясно говорит о том, что сруб для колодца рядышком будет как
нельзя кстати. Вода на загородном участке необходима, везти ее из города
неудобно, да и невозможно в нужном объеме, поэтому если вы уже знаете, как построить сруб бани из оцилиндрованного бревна, то и с
колодцем наверняка справитесь .

Тем не менее, устройство колодца
намного сложнее, чем строительство бани или даже дома по чисто
техническим причинам: ведь основная часть колодца, словно айсберг,
находится вне видимости, под землей. Работать придется на значительной
глубине, которая зависит от уровня залегания необходимого нам
водоносного слоя. Мелкая шахта колодца ввиду большой загрязненности
поверхностных слоев почвы и грунта не даст именно той, кристально чистой
и вкусной воды, ради которой, собственно, мы и затеяли строительство своими руками и силами сруб для колодца. Поэтому нужно быть готовым к тому, что даже
15 метров – это далеко не предел. Место для рытья выбирается так, чтобы
поблизости не было источников загрязнения: свалок мусора, слива сточных
вод или компостных куч.

При рытье шахты, которая должна иметь ширину
1,2-1,5 м, важно не забывать о технике безопасности. Земля со дна
поднимается в ведре на веревке, поэтому работающий внизу человек
обязательно должен быть в строительной каске, или, на худой конец, в
мотоциклетном шлеме. Периодически нужно подниматься на поверхность,
чтобы подышать свежим воздухом, а наличие кислорода внизу проверять при
помощи зажженной свечи.
Самая трудная часть работы начинается, когда
шахта пробивает водоносный слой, и в колодец начинает поступать вода.
Тогда вычерпывать землю со дна приходится уже в виде грязи. В этот
момент нужно подключить к работе погружной насос: необходимо убирать воду быстро, чтобы ствол шахты не обрушился.
Важны в этом процессе мероприятия по дезинфекции: чтобы в воду не
попали болезнетворные микроорганизмы, инструменты и сапоги стоит хорошенько промывать раствором хлорки. Ствол шахты должен заглубляться в водоносный слой не менее чем на 1 м.
Итак,
вода найдена, самое время приняться за сруб для колодца. Поскольку
условия его эксплуатации вполне можно назвать экстремальными из-за
постоянного контакта с влагой, требования к качеству бревен для этой
постройки предъявляются самые высокие. Древесина должна быть тщательно
высушена. В процессе намокания в воде она разбухнет и закроет все
мельчайшие щели. Само собой, что не всякая порода дерева подойдет для
этих целей. Из доступных в нашем климате пород дерева дубовая древесина
самая прочная и твердая. Но она выделяет в воду дубильные вещества,
поэтому первые несколько лет вода будет малопригодной. Чтобы избежать
этого, древесину предварительно вымачивают в воде 2-3 года, а потом
сушат в течение весны и лета под навесом. Из такой дубовой древесины
получится отличный колодец, который прослужит полвека, не меньше. Сосна,
лиственница и кедр хорошо переносят высокую влажность и на воду никак
не влияют, служат достаточно долго – около 30 лет. Ясень, вяз и
бук не портят вкус воды и достаточно долго сохраняются в ней, а вот надводная часть такого сруба быстро загнивает. Из этих пород дерева
можно сложить нижнюю часть сруба, а верхнюю – из дуба или хвойных.

.

Собирать сруб для колодца нужно из заранее подготовленных к соединению бревен –
на них должны быть выполнены необходимые рубки для крепления венцов и
продольные выемки для плотного прилегания.
Углы колодца обычно рубятся «в лапу» или «в полдерева». Рубка «в лапу»
гораздо сложнее в исполнении, поэтому без опыта за нее лучше не
браться, или постоянно контролировать качество рубки путем пробных
соединений. Метод «в полдерева» используется для соединения бруса, в
этом случае необходимо использование шкантов для укрепления соединений.

По
завершении укладки венцов сруба, начинается заключительная часть нашего мероприятия. Из колодца нужно вычерпать всю воду, убрать на дне слой грунта
толщиной около 15 см, выровнять и уплотнить дно. Затем оно засыпается
слоем хорошо промытого речного песка крупной фракции (20-25 см), затем слоями мелкого гравия (15-20 см) и крупного щебня такой же толщины.
Перед засыпкой гравий и щебень нужно тщательно промыть в растворе
хлорной извести, а затем в чистой воде – для дезинфекции. Дренажный слой на дне необходим для фильтрации поступающей в колодец воды, и чтобы
муть со дна не попадала в ведро при зачерпывании.
Закончив все
подземные работы, пора приступить к обустройству внешней части
сооружения. Наружный сруб для колодца необходимо окружить отмосткой.
Сначала вокруг устья сруба укладывается слой гидроизоляции из жирной
глины толщиной 20-30 см и шириной около метра, сверху укладывается
бетон. Оголовок сруба, т.е. его верхнюю часть, необходимо закрыть двускатным шатром из досок, выходящих за проекцию отверстия на 40 см,
чтобы дождевая вода не попадала в колодец напрямую. Над стволом
устанавливается ворот – приспособление, позволяющее наматывать цепь и
поднимать или опускать ведро. Если в семье есть маленькие дети, ствол
колодца необходимо надежно перекрыть, соорудив некое подобие собачьей
будки с дверцей в крыше, которая обязательно должна запираться на замок.

.

После
того, как сруб для колодца будет полностью готов, нужно несколько раз
откачать всю воду, а затем еще две-три недели она может использоваться
только для хозяйственных целей. Когда визуально вода покажется вам
чистой, необходимо сдать пробы на анализ в лабораторных условиях, и
только после этого (при положительном результате! ) воду можно пить без
предварительного кипячения.
Да, работы много, но и результат, при
соблюдении всех правил, будет впечатляющий! Водой из Вашего колодца будут пользоваться еще Ваши внуки, а о проблемах с водой у себя на участке Вы
забудете надолго


.

postroika.biz

Дедовские хитрости строительства деревянных колодцев

     Благодаря доступности дерева как конструктивного материала оно широко применяется для изготовления колодцев и в настоящее время. Однако, древесина не каждого дерева годится для этих целей. Самым подходящим материалом является дуб, хорошо использовать вяз, лиственницу или ольху. Дуб стоит в надводной части колодца около 25 лет, а там, где он постоянно находится под водой, – десятки и даже сотни лет. Берёза, в подводной части колодца, служит 10 лет, в надводной – 5 лет. Ель редко употребляется для сруба, т.к. она сильно усыхает, даёт трещины и быстро гниёт. Не следует применять и осину. От этого дерева воде передаётся неприятный запах и привкус горечи, сама древесина быстро загнивает, а вода имеет гнилостный запах. Абсолютно непригодны для изготовления сруба сухостойные деревья. Они слишком хрупкие и недолговечные. Независимо от того, из какой породы дерева вы будете рубить колодец, лес должен быть абсолютно здоровым. Недопустимы признаки гниения, трухлявости, поражения грибками, червоточины и плесень. Надводную часть колодца, кроме вышеперечисленных пород допустимо срубить из сосны.

     Исторически сложилось, что рубленые колодцы строят квадратными по форме. Стороны квадрата в свету от 0,6 до 1,3 метра (чаще 1 х 1 метр). Сруб делают из целых брёвен диаметром 15-18 см или из пластин, нарезанных из брёвен диаметром 22 см. Сруб, сделанный из целых брёвен, позволяет добиться большей водонепроницаемости стенок колодца. Собирается сруб на поверхности земли до начала рытья шахты, и каждый венец его размечают для правильной последующей сборки.

        Сруб рубят «в лапу» с коренным шипом или без него. Главное, чтобы не оставалось выступающих наружу частей венцов. Для большей прочности венцы между собой скрепляют деревянными нагелями, высотой 8-10 см, которые по вертикали ставят вразбежку. Для того, чтобы предотвратить отрыв нижних венцов от верхних (в зимний период), соседние венцы после окончательной сборки скрепляют стальными скобами либо углы и средину каждой стороны обшивают досками.

       При глубине колодца не более 6 метров, когда земляные стенки шахты прочные, не обрушиваются и не вспучиваются, а приток воды в шахту не сильный, можно начинать ставить сруб непосредственно со дна готовой шахты. В этом случае вначале вырывают шахту на полную глубину. После этого на дне шахты строят раму-основание, устанавливают осиновый щит, на нём и производят сборку подготовленного сруба.

       Строительство колодца на даче Солнечногорск способом наращивания венцов сверху используют тогда, когда его глубина достаточно велика и превышает 6 метров. Стенки такой глубокой шахты трудно удержать от осыпания.

kopanka.ru

Сруб для колодца своими руками: особенности

От того, насколько грамотно выбрано место расположения колодца, очень многое зависит. Речь идет о качестве получаемой воды, о сохранности рядом стоящих строений. Если колодец сделать слишком близко, это может привести к проседанию, вырытого фундамента, многочисленным трещинам, так как будет происходить вымывание грунта. Этот нюанс нужно учитывать при изготовлении неглубокого колодца. В связи с этим такие колодцы рекомендуется устанавливать на удалении более 5 м от имеющихся капитальных построек. Лучше всего рыть такие колодцы на удалении в 20 м.

Если колодец сделать близко к каким- либо строениям, это может привести к многочисленным трещинам, так как будет происходить вымывание грунта.

Когда изготавливается сруб для колодца своими руками, то первостепенным становится определение местонахождения грунтовых вод, их максимальный дебит. Сегодня, этот вопрос помогут решить гидрологические организации, способные с максимальной точностью определить лучшее место, где можно устанавливать колодец.

Время для рытья колодца

Окончилась весна. Наступил июнь. Началось лето. Самое лучшее время, чтобы начать строительные работы и заняться рытьем колодца. В летний период, вплоть до сентября, водоносный слой расположен на самой большой глубине.

Но если весна была поздней, то не стоит начинать заниматься строительством колодца в начале июня. Лучше подождать 25 дней, пока растает весь снег и пройдет весенний паводок.

Вернуться к оглавлению

Какие материалы необходимо иметь для строительства сруба колодца?

Верхнее строение колодцев.

Чтобы самостоятельно построить деревянный колодец, применяются самые разные породы древесины. Самыми стойкими считаются дубовые бревна. Эта древесина больше всего подходит для изготовления колодезного сруба.

Но у дубовых бревен есть одно отрицательное свойство — от дуба вода приобретает горьковатый привкус, она становится коричневатой. С течением времени, эти свойства теряют свою силу, воду можно брать из колодца, она становится полностью годной к употреблению.

Чтобы избавиться от такого отрицательного действия дубовой древесины на воду, бревна перед началом монтажа колодезного сруба, проходят процесс морения. Такая технология была известна столетия назад. После обработки такая древесина и сегодня применяется на мебельных фабриках, изготавливающих эксклюзивную и дорогую мебель.

Мореным дубом выполняют отделку помещений, из него изготавливают паркет и несколько ювелирных украшений. Если колодец построен из мореного дуба, то он будет служить намного дольше колодца, построенного из другой породы дерева.

Операция морения дубовых бревен — очень долгий процесс, при котором требуется наличие проточной воды, например реки. От времени нахождения бревен в воде, напрямую зависят будущие свойства мореного дуба, чем оно дольше, тем лучше. Иногда, длительность морения продолжается сотни лет.

Конечно, для изготовления колодца, совсем не нужно ждать сотни лет. Вполне достаточно подождать 1-2 года. За это время из дубовой древесины исчезнут все дубильные вещества, из-за которых и происходит окрашивание воды и появление горьковатого привкуса.

Еще одним положительным свойством морения является увеличение прочности дубовых бревен. Конечно, не каждый человек сможет провести этот процесс, не у всех есть для этого подходящее место.

Вернуться к оглавлению

Технология морения: нюансы

Выполняется следующим образом:

Постановка шипов в венцах сруба для шахтного колодца.

  1. С отобранных бревен сначала снимается вся кора, спиливаются имеющиеся сучки, причем запрещено делать стесывание бревен. Эта операция нарушает верхний, защищающий слой древесины.
  2. После обработки делается нарезка бревен на соответствующие размеры, требуемые для изготовления колодезного сруба.
  3. Прямо на земле проводится монтаж сруба колодца, обязательно делается нумерование каждого бревна. Возможно, будущий колодец будет очень глубоким и собрать брус очень сложно, тогда сборку выполняют по частям высотой в 2 м.
  4. Следующим шагом является демонтаж сруба, отдельно каждое бревно погружают в воду, желательно проточную, на 1-2 года, чтобы провести морение.
  5. По окончании морения вытащенные бревна укладываются в штабеля, закрываются навесом, защищающем бревна от сквозняков. Он не допустит попадания прямых солнечных лучей.
  6. Когда мореные бревна окончательно высохнут, можно приступать к рытью колодца, одновременно собирая сруб в последовательности, согласно маркировке.

При выборе древесины нужно учесть 1 нюанс — будет ли она иметь соприкосновение с водой.

Виды соединений круглого бруса.

Дело в том, что эксплуатация древесины сильно зависит от ее места расположения. Она может быть над водой или глубоко под ней. Когда венец постоянно располагается в воде, то способен прослужить намного дольше венца, находящегося вне воды.

Все это покажется довольно странным, но вода является прекрасным защитным средством, она не пропускает воздух, зато надводная часть ничем не защищена от высокой влажности.

Наиболее долговечной сборкой сруба является подводная часть, сделанная из лиственницы. При этом надводная часть должна быть собрана из мореного дуба. Это очень дорогие и труднодоступные материалы. По этой причине для изготовления колодца используют более доступные.

Вернуться к оглавлению

Как выстроить колодец самостоятельно, каково его устройство?

Перед началом работ по рытью шахты, нужно провести предварительный выбор способа вырубки колодезного сруба. Та часть бруса, которая находится под землей, собирается соединением «в полдерева». Причиной является возможное появление у бревен выступающих частей, которые помешают помещению сруба в вырытую колодезную шахту, они будут создавать дополнительные сложности. Наземная часть не имеет никаких ограничений, ее можно собирать любым способом.

Предварительно размечается шахта колодца, устанавливается точное местонахождение глиняного замка, непосредственно защищающего колодец от загрязнения поверхностными водами. После разметки проводится рытье шахты на допустимую глубину, чаще всего на 2 м.

Чтоб было проще удалять землю, поднимать, опускать рабочих, изготавливается рабочий полиспаст, закрепленный на треноге.

Остальные работы проводятся в соответствии с определенной технологией.

Вернуться к оглавлению

Как сделать сруб: некоторые особенности

Отдельно проходит сборка сруба, имеющего количество венцов, соответствующих в сумме, глубине сделанной шахты. При этом изготовление конопатки сруба не выполняется, потому что она сгнивает и начинает загрязнять колодезную воду.

В связи с этим нужно очень ответственно подойти к вопросу подгонки бревен. Зазоры между бревнами должны быть минимальными, чтобы не проникали вредные вещества.

  1. Соединение каждого венца делается деревянными нагелями. Для предотвращения деформации сруба во время его заводки к венцам крепятся черновые доски.
  2. Собранная часть с большой осторожностью заводят в готовую шахту, стараясь не допустить обсыпания.
  3. В середине каждого бруса выполняется подрывание под его нижним венцом специальной ниши, куда аккуратно складываются деревянные опоры. Надежное закрепление сруба на сделанных опорах проводят осаживанием тяжелой кувалдой, производя сильные удары по подкладкам, расположенным на верхнем венце.
  4. Скопившийся грунт выбирается из-под оставшихся элементов нижнего венца. Ровно посередине вырывается яма, предназначенная для удаления грунта, когда будет проводиться следующая осадка сруба и удаляться накапливающаяся вода.
  5. При следующем шаге убираются опоры, расположенные под венцом, проводится опускание сруба на определенную глубину. При затрудненном опускании сруб необходимо сверху ударить кувалдой.

Таким образом, на каждый опущенный сруб ставится новый. Все это делается до того момента, пока внизу не накопится нужное количество воды, которое превратится в гарантию невозможности дальнейшего подрыва грунта.

Вернуться к оглавлению

Практические советы

Случается, что устанавливаемый колодезный сруб останавливается в шахте, причем его никакими усилиями нельзя продвинуть вниз, это просто невозможно. Тогда сборка осуществляется методом увеличения нижнего венца, проводимым сверху вниз. Для этого подрывается грунт, новые бревна устанавливаются на нижний венец.

Когда в яме накапливается много воды, проводить сборку сруба просто не возможно. Ее нужно выкачать погружным насосом или, если есть возможность, вычерпать ведрами. Затем можно заводить очередной нижний венец.

Когда проделанная работа не помогла, а колодец требует заглубления, последний нижний венец, изготавливают из более длинных бревен, получивших название залога. Эти бревна становятся опорными деталями, они надежно держат на себе весь сруб, препятствуя его опусканию вниз. Изготавливается деревянная коробка, которую опускают внутрь сруба.

Постепенно удаляя из ямы скопившуюся воду, проводят осаживание коробки, пока она не коснется нижней грани колодца. Когда опускается коробка, учитывается последующая засыпка в колодец фильтрующего песочного слоя. Для появления возможности завести залоги непосредственно под сруб, вырываются специальные ниши прямо под выступающими деталями брусьев.

Когда бревенчатая коробка окончательно установлена, производится выкачивание воды, выравнивается дно. Затем проводят засыпку фильтрующих слоев. Первый слой состоит из крупнозернистого песка, вторым является щебень. Эти слои защищают воду от помутнения, когда она взбалтывается при поднятии воды.

Самыми последними и окончательными земляными работами станут вырытые по периметру колодца своими руками котлованы глубиной в 1 м. Котлованы должны быть вырыты вдалеке от колодца, отступив от него на расстояние более 1 м. В траншеи засыпается глина, а затем тщательно утрамбовывается. В результате получается своеобразный глиняный замок, задача которого стать надежной преградой, не допустить попадания в колодец так называемой верховодки.

p

masterbrusa.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
