Поверка манометров: сроки, методика, правила: периодичность, методика, требования

В системе нагнетания сжатого воздуха могут устанавливаться различные измерительные приборы, большое распространение получил манометр. Как и многие другие приборы, рассматриваемый должен проходить периодическое обслуживание. Только в этом случае можно быть уверенным в том, что оно прослужит в течение длительного периода, а полученные показания будут точными. Рассмотрим все особенности процедуры проверки манометра подробнее.



Периодичность поверки манометров

Манометр представлен прибором, который осуществляет измерение давления в аппарате или емкости, на определенном участке трубопровода. Периодическая проверка позволяет избежать основных проблем. Стоит учитывать, что поверка манометров должна проводится исключительно с учетом разновидности устройства:

  1. Мембранные.
  2. Спиральные.

Для того чтобы калибровка манометров была проведена с высокой эффективностью, следует уделить внимание их конструктивным особенностям. Спиральные характеризуются следующим особенностями:

  1. Внутри корпуса расположена спираль, которая связана с передающим элементам. Она изготавливается при применении специального металла с высокой упругостью.
  2. Циферблат соединен со спиралью, за счет проводится смена положения стрелки. Циферблат работает по механическому принципу, представлен шкалой со стрелкой. Как правило, на поверхности отображаются единицы измерения и другая более важная информация.
  3. При повышении давления проводится раскручивание спирали, за счет чего стрелка отклоняется в большей степени. От размеров этого элемента зависит диапазон, в котором могут проводится измерения.

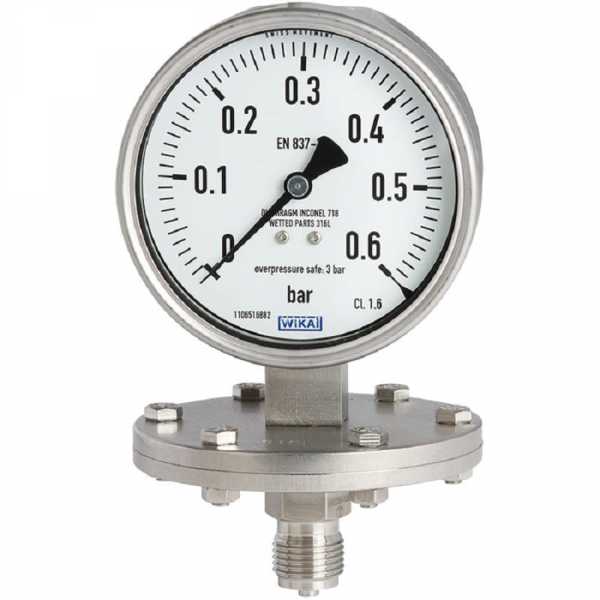

Мембранные варианты исполнения функционируют за счет плоской пластины, которая связана с передающим элементом. При повышении давления мембрана прогибается в большей степени, за счет чего стрелка смещается.

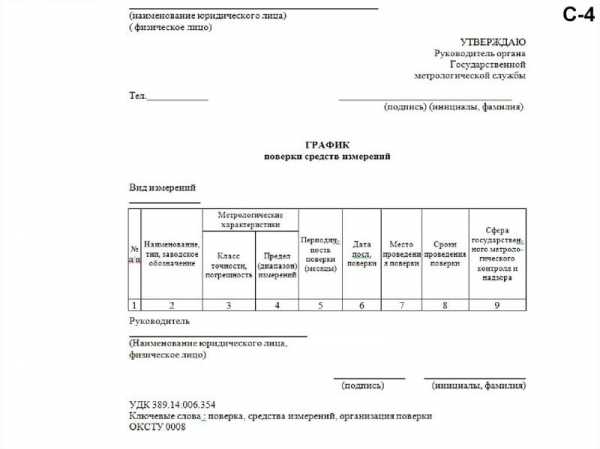

Периодичность проведения поверки зависит от самых различных моментов, в том числе области применения устройства. В некоторых случаях нужно проводить процедуру один раз в год, в других на протяжении 5 лет. Входной контроль проводят многие организации с выездом на объект, так как в некоторых случаях процедуру должен проводить сертифицированный специалист и с учетом предъявляемого требования к обработке.


Тарировка манометра и другие процедуры раньше проводились раз в год, но из-за применения современных технологий при производстве позволило увеличить срок в два раза.

За счет этого точность показаний манометра находятся на высоком уровне.

Сегодня госповерку проводят при контроле состояния измерительных приборов ответственных систем. Расшифровываются полученные данные самым различным образом, поэтому процедура проводится исключительно специалистом.

Методика поверки манометров

Существует довольно большое количество различных технологий, которые позволяют определить состояние измерительного устройства. Поверка технических манометров должна проводится исключительно профессионалами, так как допущенные ошибки могут стать причиной снижения точности снимаемых показателей. Оказывать услуги должны исключительно специалисты, получившие соответствующее разрешение.

Выделяют несколько наиболее распространенных технологий поверки:

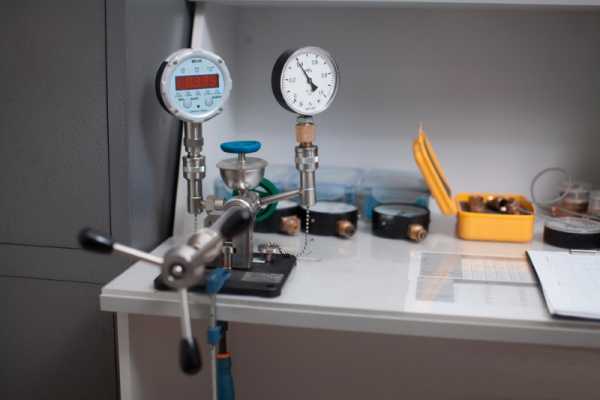

  1. При применении гидравлического пресса. В этом случае измерительное устройство устанавливается между двумя элементами прибора. Стоит учитывать, что подобная технология проводимых измерений характеризуется низкой погрешностью. Существует довольно большое количество различных видов гидравлических прессов, все они характеризуются своими определенными особенностями. Подобная конструкция встречается исключительно в специализированных магазинах, для применения следует обладать определенными навыками и знаниями.

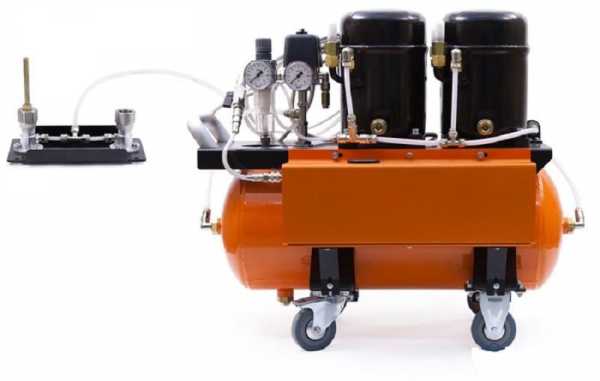

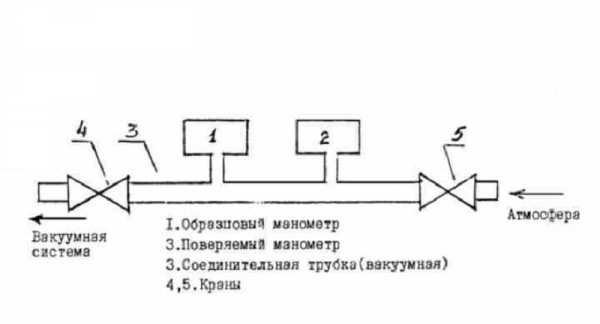

  2. При применении метрологического стенда. В этом случае основные показатели снимаются с минимальной погрешностью в установленных контрольных точках. Подобный прибор создает требующееся давление в системе. Среди особенностей использования метрологического стенда отметим то, что погрешности в измерении довольно высокие. Однако конструктивные особенности позволяют существенно расширить область применения устройства, к примеру, в случае высокого давления в системе.

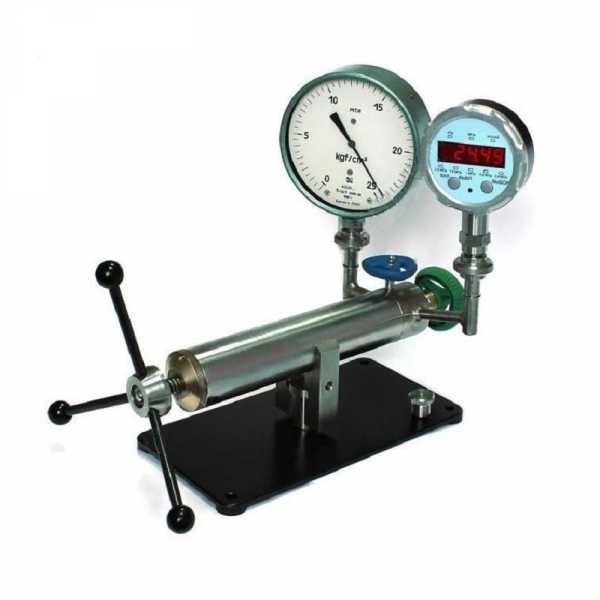

  3. При использовании специального калибратора. Этот прибор можно сегодня приобрести в специализированном магазине для самостоятельной поверки устройства. При выборе калибратора уделяется внимание тому, в каком диапазоне показателей он может применяться. Большая часть моделей работает по одинаковой схеме.

Последний метод позволяет провести проверку устройств, которые не требуют опломбировки после проведенной процедуры.

Устройство характеризуется высокой мобильностью и может применяться без особой подготовки.

Поверка манометров: правила

Проводится проверка манометров должна исключительно с учетом основных правил и рекомендаций, так как допущенные ошибки могут привести к снижению точности изделия. Основные правила следующие:

  1. Для начала проводится осмотр манометра для определения состояния механизма. Повреждение устройства может указывать на то, что проводить поверку и вовсе не стоит. Некоторые из дефектов можно устранить, к примеру, провести замену защитного стекла, все зависит от особенностей конкретной модели манометра.
  2. Создаются наиболее приближенные условия к эксплуатационным. Примером можно назвать показатель влажности воздуха, атмосферного давления и температуры в помещении.
  3. Вначале проводимого испытания стрелка должна находится на нуле. За счет этого исключается вероятность допущения погрешности на момент проведения измерений.

Если нет возможности провести установку стрелки на ноль, то проводится регулировка устройства при помощи специального болта.

Требования к поверке манометров

Для сверки основных параметров измерительного прибора следует уделять внимание основным требованиям, которые предъявляются к проведению рассматриваемой процедуры. К ним можно отнести следующие моменты:

  1. Перед непосредственной проверкой следует предоставить документы, которые подтверждают прохождение этой процедуры ранее. Результаты, которые были получены ранее, также могут потребоваться при очередной поверке. Некоторые компании не проводят рассматриваемую процедуру в случае отсутствия соответствующего документа.
  2. Если устройство является частью ответственного механизма, то оно должно иметь пломбу. В противном случае механизм не может применяться по предназначению.
  3. В зависимости от давления в системе подбирается наиболее подходящее оборудование. Наиболее важными параметрами можно назвать диапазон измерений, а также область применения устройства.
  4. Данные с применяемого устройства должны хорошо считываться. Для этого выбираются наиболее оптимальные условия работы.
  5. Установка манометра должна проводится исключительно с соблюдением всех мер безопасности. Довольно распространенной ошибкой можно назвать снижение прочности соединения. При подаче сильного давления может появиться утечка, которая снизит давление в системе.

Все установленные нормы учитываются специалистом, который проводит поверку устройства. Если не учитывать требование, то состояние конструкции нельзя будет проверить с высокой точностью.

Сроки поверки манометров

Больше всего внимания уделяется установленным срокам. Назначение калибровки заключается в повышении точности снимаемых показателей. Среди особенностей отметим следующие моменты:

  1. При сдаче манометра на поверку нужно быть готовым к тому, что он будет находится в компании на протяжении 14 рабочих дней. Некоторые компании справляются с поставленной задачей намного быстрее. Не стоит забывать о том, что для поверки требуется довольно много времени, за счет чего исключается вероятность допущения ошибки.
  2. Для эталонных приборов срок уменьшен до 7 рабочих дней. При обращении в компанию, которая предоставляет рассматриваемые услуги, можно узнать то, в какие сроки будут проведены работы.
  3. Снизить сроки можно за счет предварительной подачи документов. Многие компании позволяют позвонить и заказать поверку, а также отправить документы в электронном виде для их предварительной проверки.
  4. Снять измерительный прибор с устройства можно только при вызове специалиста, который предоставляет соответствующие услуги. Не стоит забывать о том, что допущение ошибок на момент монтажа можно нарушить целостность магистрали.
  5. Проводимые испытания должны длиться определенный срок. Инструкцию по применению приборов калибровки зачастую производители добавляют в комплект поставки.

Самостоятельно провести рассматриваемую процедуру можно только в том случае, если прибор устанавливается в качестве элемента неответственных механизмов.

Нужна ли поверка манометров

Первичная поверка прибора проводится для определения показателя номинального давления. В дальнейшем контроль позволяет исключить вероятность снижения точности.

Периодическая поверка манометра требуется для того, чтобы исключить вероятность его выхода из строя.

Некоторые системы не могут эксплуатироваться без применения манометра.

Если своевременно не проводить рассматриваемую процедуру можно столкнуться со следующим проблемами:

  1. Погрешность при снятии измерений. В некоторых случаях незначительная погрешность не снижает эффективность применения компрессора, в других точность давления важна.
  2. Существенно снижается эксплуатационный срок манометра. Некоторые повреждения механизма при его длительной эксплуатации могут привести к быстрому износу. Стоимость высокоточных манометров весьма велика.
  3. Есть вероятность появления утечки среды, которая станет причиной снижения давления в системе.

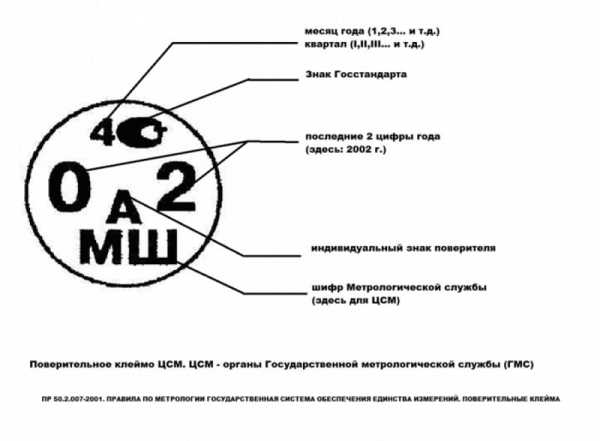

В заключение отметим, что при необходимости поверки измерительного прибора компрессора провести подобную работу можно самостоятельно. Для этого можно приобрести специальное устройство в специализированном магазине. Другие механизмы, к которым предъявляются более высокие требования, должны проверяться исключительно специалистом. После проведения процедуры должна ставится пломба.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Требования к манометрам и сроки проверки

Манометры проверяются не реже одного раза в год в ЦСМе (центр стандартизации и метрологии), и не реже одного раза в шесть месяцев — контрольным манометром (с классом точности 1).

Манометры должны быть установлены от уровня площадки наблюдения за ними так, чтобы их показания были отчётливо видны обслуживающему персоналу, то есть:

 на высоте до двух метров вертикально, диаметр манометра 100 мм.;

 на высоте от двух до трёх метров вертикально, диаметр манометра 160 мм.;

 на высоте от трёх до пяти метров с наклоном вперед до 30°, диаметр манометра 160 мм.;

У места отбора давления рекомендуется устанавливать отсекающие вентили. При давлении среды, превышающем 0,3 МПа (3 кгс/см2), и длине соединительной линии более трёх метров установка вентиля обязательна.

Давление измеряют манометром, который устанавливают до запорной арматуры или на пульте управления. Рабочий манометр монтируется на трёхходовом кране, обеспечивающем установку контрольного и защиту рабочего манометров от непосредственного действия среды. Манометры применяются со шкалой, на которой стрелка, указывающая рабочее давление при измерении, находится во второй трети шкалы.

Не допускаются к применению манометры:

— не имеющие пломбы или клейма;

— с просроченным сроком проверки;

— со стрелкой, не возвращающейся при выключении на нулевую отметку шкалы, либо стрелка которого, при постановке на «0» отклоняется на величину превышающую половину допустимой погрешности;

— при разбитом стекле или других повреждениях, которые могут исказить правильность его показаний.

Класс точности манометров для воды должен быть не ниже 2,5. На шкалу манометра наносят красную черту, соответствующую высшему допускаемому рабочему давлению.

Для измерения давления газа используют манометры класса точности не ниже 1,5. То есть максимальная допустимая инструментальная погрешность при замерах давления газа составляет 1,5% от фактического измеренного показания.

Шкала манометра имеет цену деления. Цена деления определяется исходя из отрезка шкалы между двумя отмеченными значениями (цифрами). Берётся разница между ними и делится на количество промежутков между ними.

5

flaska.ru

Проверка манометров на баллонах с пропаном

Вопрос от Татьяны:

При проверке выявила, что манометр на баллоне с пропаном не поверенный, т.е. без определенного штампика о поверке. Записала в журнал как нарушение, чтобы заменили манометр на поверенный и исправный, но начальник участка с этим не согласен, говорит, что манометры теперь не поверяются, а ссылается на ст. 13 Закона РФ № 102-ФЗ от 26.06.2008 «Об обеспечении единств измерений». что поверке подвергаются только те средства предназначенные для применения в сфере государственного регулирования обеспечения единства измерений. Согласно статьи 1 (п.3.) этого же Закона, сварочное газовое оборудование не относится к оборудованию на которое распространяется сфера государственного регулирования... Пожалуйста помогите разобраться в данной ситуации.

Ответ для Татьяны:

Да Татьяна, с чем и кем только не приходится сталкиваться в процессе трудовой деятельности в области охраны труда. Вот какие основания есть.

Из текста документа Федерального закона от 26.06.2008 г. № 102-ФЗ (ред. от 28.07.2012) «Об обеспечении единства измерений» вытекает следующее:

Статья 1. Цели и сфера действия настоящего Федерального закона

1. Целями настоящего Федерального закона являются:

  • установление правовых основ обеспечения единства измерений в Российской Федерации;
  • защита прав и законных интересов граждан, общества и государства от отрицательных последствий недостоверных результатов измерений;
  • обеспечение потребности граждан, общества и государства в получении объективных, достоверных и сопоставимых результатов измерений, используемых в целях защиты жизни и здоровья граждан, охраны окружающей среды, животного и растительного мира, обеспечения обороны и безопасности государства, в том числе экономической безопасности;
  • содействие развитию экономики Российской Федерации и научно-техническому прогрессу.

Где–то здесь написано, что данный закон создан для того, чтобы освободить начальников цехов, мастеров участков и т.д. от выполнения требований охраны труда и промышленной безопасности (в частности освобождение от требований безопасной эксплуатации манометров (см. ниже) газового оборудования. А?! Я вот не вижу!

3. Сфера государственного регулирования обеспечения единства измерений распространяется на измерения, к которым в целях, предусмотренных частью 1 настоящей статьи, установлены обязательные требования и которые выполняются при:

5) выполнении работ по обеспечению безопасных условий и охраны труда;

Статья 2. Основные понятия

21) средство измерений — техническое средство, предназначенное для измерений;

Ну и собственно статья, на которую ссылается начальник участка:

Статья 13. Поверка средств измерений

1. Средства измерений, предназначенные для применения в сфере государственного регулирования обеспечения единства измерений, до ввода в эксплуатацию, а также после ремонта подлежат первичной поверке, а в процессе эксплуатации — периодической поверке. Применяющие средства измерений в сфере государственного регулирования обеспечения единства измерений юридические лица и индивидуальные предприниматели обязаны своевременно представлять эти средства измерений на поверку.

2. Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели (фирмы имеющие лицензию и аккредитацию).

3. Правительством Российской Федерации устанавливается перечень средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии.

4. Результаты поверки средств измерений удостоверяются знаком поверки и (или) свидетельством о поверке. Конструкция средства измерений должна обеспечивать возможность нанесения знака поверки в месте, доступном для просмотра. Если особенности конструкции или условия эксплуатации средства измерений не позволяют нанести знак поверки непосредственно на средство измерений, он наносится на свидетельство о поверке.

5. Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке устанавливаются федеральным органом исполнительной власти, осуществляющим функции по выработке государственной политики и нормативно-правовому регулированию в области обеспечения единства измерений.

6. Сведения о результатах поверки средств измерений, предназначенных для применения в сфере государственного регулирования обеспечения единства измерений, передаются в Федеральный информационный фонд по обеспечению единства измерений проводящими поверку средств измерений юридическими лицами и индивидуальными предпринимателями.

7. Средства измерений, не предназначенные для применения в сфере государственного регулирования обеспечения единства измерений, могут подвергаться поверке в добровольном порядке.

Основание:

Постановление Госгортехнадзора РФ от 11.06.2003 г. № 91 «Об утверждении Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» (Зарегистрировано в Минюсте РФ 19.06.2003 № 4776) ПБ 03-576-03 (документ утратил силу)

5.3.10. Манометр не допускается к применению в случаях, когда:

  • отсутствует пломба или клеймо с отметкой о проведении поверки;
  • просрочен срок поверки;
  • стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;
  • разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.
Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.

И небольшой совет, Татьяна, указывайте в журнале проверок — основание нарушения, то есть сделал то–то, тем самым нарушил то–то (основание) так думаю будет понятно начальнику.

На этом всё.

Продолжение следует ...

Ты хочешь получать информацию,
но ты делаешь это без уважения

Будь моим подписчиком!

xn----8sbbilafpyxcf8a.xn--p1ai

В какие сроки проводится проверка исправности действия манометров и предохранительных клапанов при эксплуатации трубопроводов с рабочим давлением более 4,0 МПа?

1) Сроки устанавливаются эксплуатирующей организацией и указываются в инструкции, которая утверждается техническим руководителем эксплуатирующей организации.



В какие сроки проводится проверка исправности действия манометров и предохранительных клапанов при эксплуатации трубопроводов, установленных на тепловых электростанциях?

1 Сроки устанавливаются эксплуатирующей организацией и указываются в инструкции, которая утверждается техническим руководителем эксплуатирующей организации.



Манометры какого класса точности необходимо применять при эксплуатации трубопроводов с рабочим давлением до 2,5 МПа?

1) Не ниже 2,5.



Манометры какого класса точности необходимо применять при эксплуатации трубопроводов с рабочим давлением от 2,5 до 14 МПа?

1) Не ниже 1,5.



Манометры какого класса точности необходимо применять при эксплуатации трубопроводов с рабочим давлением более 14 МПа?

1) Не ниже 1,0.



44. Какое из приведенных требований к манометру указано неверно?

1) Шкалу манометров выбирают из условия, чтобы при рабочем давлении стрелка манометра находилась либо в первой, либо во второй трети шкалы.



Каким образом должен устанавливаться манометр на трубопроводе?

1) Шкала манометра должна быть расположена вертикально или с наклоном вперед до 30°.



Каково минимальное значение номинального диаметра манометра, установленного на трубопроводе на высоте до 2 метров от уровня площадки наблюдения за манометром?

1) 100 мм.



Каково минимальное значение номинального диаметра манометра, установленного на трубопроводе на высоте от 2 до 3 метров от уровня площадки наблюдения за манометром?

1) 150 мм.



Каково минимальное значение номинального диаметра манометра, установленного на трубопроводе на высоте от 3 до 5 метров от уровня площадки наблюдения за манометром?

1) 250 мм.



Каково минимальное значение номинального диаметра манометра, установленного на трубопроводе более 5 метров от уровня площадки наблюдения за манометром?

1) Не регламентируется, при этом должен быть установлен сниженный манометр в качестве дублирующего.



В каком случае перед манометром на трубопроводе должна устанавливаться сифонная трубка?

1) Если манометр предназначен для измерения давления пара.



51. Какое требование к проведению проверки манометров, установленных на трубопроводе, указано неверно?

1) Эксплуатирующая организация обязана не реже одного раза в шесть месяцев проводить дополнительную проверку рабочих манометров контрольным с записью результатов в журнал контрольных проверок манометров.



В каком из приведенных случаев манометр может быть допущен к применению?

1) Если стрелка манометра при его отключении не возвращается к нулевой отметке шкалы на величину, не превышающую половины допускаемой погрешности для манометра.



В каком случае исправность установленных на трубопроводе предохранительных клапанов осуществляется путем проверки срабатывания клапана на стендах?

1) Если принудительное открывание клапана нежелательно по условиям технологического процесса.



Каким образом должны быть рассчитаны и отрегулированы предохранительные устройства, установленные на трубопроводе с разрешенным давлением до 0,5 МПа?

1) Чтобы давление в защищаемом элементе не превышало разрешенное более чем 0,05 МПа.



Каким образом должны быть рассчитаны и отрегулированы предохранительные устройства, установленные на трубопроводе с разрешенным давлением свыше 0,5 МПа?

1) Чтобы давление в защищаемом элементе не превышало разрешенное более чем на 10 %.



56. В каком случае допускается превышение давления в трубопроводе при полном открывании предохранительного клапана выше чем на 10 % разрешенного?

1) Если это превышение предусмотрено расчетом на прочность трубопровода.



Если эксплуатация трубопровода разрешена на пониженном давлении, то каким образом осуществляется регулировка предохранительных устройств?

1) Регулировка предохранительных устройств должна быть произведена по пониженному давлению, и пропускная способность их должна быть проверена расчетом.



58. Какое из приведенных требований к эксплуатации предохранительных клапанов, установленных на трубопроводе, указано неверно?

1) Для отбора среды от патрубка, на котором установлено предохранительное устройство, не допускается установка более одного запорного органа.



Какие меры для обеспечения безопасности должны приниматься при эксплуатации трубопровода, расчетное давление которого ниже давления питающего его источника?

1) Установка автоматического редуцирующего устройства с манометром и предохранительным клапаном на стороне сниженного давления.



Кто осуществляет ведение ремонтного журнала в эксплуатирующей трубопроводы организации?

1 Специалист, ответственный за исправное состояние и безопасную эксплуатацию трубопроводов.



Какие из приведенных сведений вносятся в ремонтный журнал?

1) Сведения о выполненных ремонтных работах, не вызывающих необходимости внеочередного технического освидетельствования.



62. Какое требование к отключению трубопровода до начала производства ремонтных работ указано неверно?

1) Ключи от замков должны храниться у ответственного за осуществление производственного контроля за безопасной эксплуатацией оборудования под давлением.



По какому документу выполняются ремонт трубопроводов, арматуры и элементов дистанционного управления арматурой, установка и снятие заглушек, отделяющих ремонтируемый участок трубопровода?

1) Все работы по наряду-допуску.



Каким давлением проводится испытание на герметичность арматуры после ее ремонта?

1) Давлением, равным 1,25 рабочего давления – для арматуры, снимаемой с места и рабочим давлением – для арматуры, ремонтируемой без снятия с места установки.



Какие условия должна обеспечивать тепловая изоляция трубопроводов и арматуры?

1) Температуру наружной поверхности изоляции не более 55оС при температуре окружающей среды не более 25оС.



66. Какое из приведенных требований к оснащению трубопроводов съемной тепловой изоляцией указано неверно?

1) Съемную изоляцию должны иметь трубопроводы, расположенные на открытом воздухе.

67. Какому требованию должна отвечать тепловая изоляция трубопроводов, расположенных на открытом воздухе и вблизи масляных баков, маслопроводов, мазутопроводов?

1) Тепловая изоляция на этих участках должна иметь покрытие для предохранения ее от пропитывания влагой или горючими нефтепродуктами.



68. В каком из приведенных случаев в соответствии с требованиями ФНП ОРПД трубопровод не подлежит аварийной остановке?

1) При неисправности манометра на трубопроводе насыщенного пара, оснащенном прибором для измерения температуры.



69. В каком из приведенных случаев в соответствии с требованиями ФНП ОРПД трубопровод подлежит аварийной остановке?

1) Во всех приведенных случаях трубопровод подлежит аварийной остановке.



Каким документом определяется порядок действий в случае инцидента при эксплуатации трубопровода?

1) Производственной инструкцией, утвержденной эксплуатирующей организацией.



Каким документом (документами) устанавливается объем работ, порядок и периодичность проведения технических освидетельствований в пределах срока службы трубопровода?

1) Инструкцией (руководством) по эксплуатации трубопровода и ФНП ОРПД.



В каком из приведенных случаев должно проводиться внеочередное техническое освидетельствование паропровода?

1) Если паропровод не эксплуатируется более 24 месяцев.



Какие условия должны соблюдаться при установлении срока следующего периодического технического освидетельствования котла и трубопровода?

В) Срок следующего периодического технического освидетельствования не должен превышать срока службы, установленного изготовителем или заключением экспертизы промышленной безопасности, оформленным по результатам технического диагностирования при продлении срока службы трубопровода.





lektsia.info

Периодичность проверки манометров.

проводиться:1) ежесменно – Проверка исправности манометра производится с помощью трехходового крана путем установки, стрелки манометра на ноль, о чём делается запись в сменном журнале; Проверку исправности действия манометра котла - так называемую проверку на нуль - выполняют в следующем порядке:а) замечается и запоминается показание манометра в рабочем положении;б) медленным поворотом пробки трехходового крана влево на четверть оборота манометр отключается от котла и соединяется (сообщается) с атмосферой; при этом стрелка манометра должна быстро, но плавно вернуться к нулю;в) поворотом пробки трехходового крана вправо на четверть оборота манометр снова соединяется с котлом; при этом стрелка должна быстро и плавно вернуться в прежнее положение; это будет означать, что манометр работает исправно; точность же его показаний может быть подтверждена только показаниями контрольного манометра. В случаях, когда при проверке исправности действия манометра обнаруживается, что стрелка манометра не становится на нуль при сообщении манометра с атмосферой или спадает неплавно, рывками, это значит, что засорился штуцер манометра и трехходовой кран. Необходимо немедленно продуть трехходовой кран, для этого трехходовой кран поворачивают так, чтобы пошла вода.(или газ, при проверке газопроводов). После продувки трехходовой кран устанавливают в рабочее положение.2) Кроме указанной проверки, администрация обязана не реже 1 раза в 6 мес. проводить проверку рабочих манометров контрольным рабочим манометром, имеющим одинаковые с проверяемым манометром шкалу и класс точности, с записью результатов, в журнал контрольной проверки.3)Не реже 1 раза в 12 мес. манометры должны быть проверены с установкой клейма или пломбы в порядке, предусмотренном Росстандартом России. ежемесячно – со службой КИПиА - проверка срабатывания защиты котла, проверка сопровождается отклонением параметров имитацией, а результаты проверки записываются в оперативный журнал.



3-net.ru

Манометры проверка исправности работы - Справочник химика 21

    Металлические манометры просты по устройству и достаточно надежны в работе. Для периодического контроля за исправностью манометров служат проверенные контрольные манометры. Манометр, находящийся в работе на аппарате, должен иметь пломбу с датой осмотра и проверки. [c.44]

    Каждый автоклав должен быть снабжен исправным запломбированным манометром. Проверка и пломбировка каждого манометра должны производиться не реже одного раза в шесть месяцев (независимо от срока работы). На шкале манометра должна быть проведена красная черта или взамен ее укреплена (припаяна) металлическая пластинка, окрашенная в красный цвет, плотно прилегающая к стеклу манометра и устанавливаемая на делении, соответствующем предельно допустимому давлению в автоклаве. [c.764]


    Промывка магистральных воздухопроводов Капитальная чистка поршневого компрессора Капитальна чистка ротационного компрессора при односменной работе Капитальная чистка ротационного компрессора при двухсменной работе Чистка промежуточных холодильников Проверка исправности работы манометров Проверка наличия воды в уплотнительной коробке ротационного компрессора Смена масла в уплотнительной коробке и ее промывка [c.130]

    Манометры и термометры должны быть исправны — с целыми стеклами и корпусом без вмятин. Диапазон рабочего давления маслонасоса должен приходиться на первую половину шкалы манометра. Если, например, маслоустановка центрифуги работает в диапазоне давлений 5—20 кгс/см2, то шкала манометра должна быть рассчитана на 40 кгс/см . На корпусе манометра и термометра должны быть пломба и знак государственного поверителя, свидетельствующий о том, что прибор прошел ежегодную проверку. [c.158]

    Порядок работы на испытательном стенде следующий. После проверки исправности стенда и подготовки его к работе на одно из рабочих мест устанавливают предохранительный клапан 8. В ресивер компрессором накачивают воздух до рабочего давления предохранительного клапана. Медленно открывают вентиль перед клапаном и проверяют герметичность в месте уплотнения клапана и седла. В случае отсутствия герметичности производят необходимый ремонт клапана (смену уплотнительного кольца, очистку поверхностей, регулирование усилия пружины и др.). После ремонта выполняют регулировку клапана на необходимое давление путем затяжки или ослабления регулировочного винта пружины. Давление срабатывания определяется по контрольному манометру 3 в момент характерного хлопка клапана при постепенном повышении давления воздуха в ресивере. В данном случае ресивер необходим для образования хлопка, облегчающего настройку клапана. Емкость ресивера рекомендуется не менее 40 л. После настройки клапана регулировочный винт закрепляют контргайкой. [c.55]

    После выполнения перечисленных работ приступают к проверке работы контрольно-измерительных приборов. У пружинных манометров проверяют возврат стрелки на нуль после сообщения его с атмосферой и сброса давления газа через трехходовой кран. При неточных показаниях манометра на трехходовой кран устанавливают контрольный манометр и с помощью трехходового крана производят одновременное измерение давления контрольным и рабочим манометрами. Если показания манометров окажутся различными, то рабочий манометр заменяют исправным. Далее приступают к проверке показаний манометра, измеряющего перепад давлений на фильтре. Если перепад давлений на фильтре окажется выше допустимых 100 мм вод. ст. (1000 Па), то фильтр подлежит очистке. [c.146]

    Вся территория установки, а также площадки реакторного блока очищаются от нефтепродуктов и посторонних предметов, что обеспечивает нормальные условия работы обслуживающего персонала на установке. Проверяется исправность действия системы паротушения (паровых стояков в камерах двойников печей, в помещениях насосных), исправность действия стояков, наличие огнетушителей, кошм, песка и т. д. Должны быть опробованы и приведены в рабочее состояние вентиляторы всех вентиляционных устройств в производственных насосных, помещениях воздуходувки и компрессоров. Производится проверка манометров, а также предохранительных клапанов, установленных ва аппаратах, работающих под давлением свыше 0,7 ати. Предохранительные клапаны, имеющие дефекты (рычаг не движется, либо сорвана пломба), либо с истекшим сроком пользования употреблять не разрешается. [c.137]

    При настройке приборов и оценке качества работы установки руководствуются изложенными выше общими приемами определения состояния и исправности действия установок и их отдельных элементов. Давление и температуру кипения и конденсации определяют по манометрам, которые устанавливаются на время проверки на специальных тройниках нагнетательного и всасывающего вентилей компрессора. Приемы установки манометров, способы контроля температурного режима и настройка приборов автоматики изложены при описании пуска мелких установок после монтажа. [c.197]

    После снятия клапанов через клапанные гнезда проверяют состояние рабочих поверхностей цилиндров. При наличии рисок и задиров разбирают поршневую группу, зачищают зеркало цилиндров тонким шлифовальным полотном, чистят кольца и канавки на поршне. Затем соединяют все трубопроводы и аппараты, которые были разъединены для продувки, очищают фильтры на смазочной системе, проверяют затяжку резьбовых соединений на компрессоре. Заменяют манометры, которыми пользовались при продувке, постоянными, проверяют исправность предохранительных клапанов и готовят компрессор к испытаниям под нагрузкой. Испытания под нагрузкой служат для проверки работоспособности всех узлов и систем компрессора в условиях эксплуатации. К нагрузке компрессора после пуска приступают, убедившись, что все узлы на холостом ходу работают нормально. В начале испытания давление повышают постепенно ступенями 25, 50, 75 и 100% рабочего давления. В каждом режиме компрессор должен работать не менее 2 ч. Переходить к режиму с более высоким давлением следует только после устранения дефектов и достижения нормальной работы на предыдущем режиме. Проверяют работу сальников. Следят за температурой и давлением газа по ступеням, за появлением посторонних стуков и течи во фланцевых соединениях и за вибрациями трубопроводов. [c.83]

    Первый пуск необходим для проверки исправности работы масляного насоса (проверяется по манометру и через люк по обилию разбрызгиваемой смазки). Отсутствие стуков и резких шумов является признаком исправной работы машины, а отсутствие дыма в раме свидетельствует о нормальной смазке всех тру-ш,ися поверхностей. Иногда при первых пусках возникает стук в цилиндрах компрессора, доходяш,ий до резкого, это наблюдается при избытке масла. Если есть уверенность в том, что зазор между торцами поршня и днищем цилиндра выдержан, на этот стук не следует обращать внимание, хотя он может быть на протяжении всего времени работы компрессора без клапанов. [c.70]

    Периодическую проверку выполняют газоспасатели под наблюдением начальника смены (командира дежурного отделения) в следующем порядке вцешпий осмотр респиратора, проверка исправности регенеративного патрона, герметичности респиратора при избыточном давлении, работоспособности насоса слюнособиратель-ницы респиратора РВЛ-1, исправности подачи кислорода редуктором через дозирующее отверстие, герметичности соединений частей кислородопроводящей системы, действия избыточного клапана, исправности звукового сигнала КИП-8, работы легочного автомата, герметичности респиратора при разрежении, герметичности магистрали манометра Урал-1м, работы дыхательных клапанов, исправности аварийной подачи кислорода, манометра и перекрывного вентиля респиратора Урал-1м. Перед выполнением периодической проверки аппараты устанавливают в наклонное положение под углом 45° к горизонтальной плоскости. Респиратор осматривают с внешней стороны. Исправность регенеративного патрона также устанавливают наружным осмотром, проверкой плотности набивки патрона и определением его массы. На регенеративном патроне не должно быть пробоин, трещин, следов коррозии, вмятин глубиною [c.117]

    Порядок проверки герметичности респиратора при избыточном давлении и разрежении, постоянной подачи кислорода редуктором, герметичности соединений частей кислородопроводящей системы, при действии избыточного клапана, работе легочного автомата, герметичности магистрали манометра (Урал-1м), работе дыхательных клапанов, исправности аварийной подачи кислорода, маноиетра (Урал-1м) изложен выше (периодическая проверка респиратора). [c.124]

    Меры безопасности. Перед пуском все подвижные части компрессора оградить защитными кожухами. Установить исправные манометры, термометры, средства сигнализации и автоматики. Не использовать приборы с пропущенными сроками проверки и неисправные. Не применять смазочные масла без сертификата, паспорта или не прощедщие анализа. Не включать компрессор при неисправных и неотрегулированных предохранительных клапанах. Не допускать при работе компрессора ремонт и очистку движущихся частей, а также подзатяжку крепежа и резьбовых соединений на аппаратах и сборочных единицах, находящихся под давлением. Не вскрывать соединения газовых коммуникаций компрессора и его цилиндры без сброса давления и продувки. Немедленно остановить компрессор при появлении стуков, чрезмерном нагреве подщипников, поломке деталей или внезапном прекращении подачи воды возобновлять подачу воды только после остывания цилиндров. При прекращении подачи электроэнергии или коротком замыкании в сети немедленно отключить от сети главный электродвигатель и экстренно остановить компрессор. Соблюдать правила электробезопасности при эксплуатации электрооборудования и проводок, связанных с пуском, обслуживанием и остановом компрессора. Не работать при утечке газа в уплотнениях компрессора и соединениях газопроводов. Не выполнять газосварочные и другие работы с применением открытого огня в машинном зале без оформления допуска. Включать компрессор только при полной исправности средств сигнализации и пожаротушения. Не допускается вход в машинный зал лиц, не обслуживающих компрессор. Вести постоянное наблюдение за работой компрессора. При работе с опасными газами машинист должен иметь при себе противогаз. В машинном зале и на рабочем месте поддерживать порядок, не загромождать служебные проходы, лестницы и площадки, обеспечивать достаточное освещение. Периодически проверять исправность грузоподъемных механизмов и такелажных средств, используемых в машинном зале. В наличии всегда должен быть комплект инструментов и инвентаря. [c.48]


chem21.info

Поверка манометров в газовых редукторах. Нужно ли делать?

ГОСТ 13861-89. Редукторы для газопламенной обработки. Общие технические условия.

п.2.10. Редукторы должны иметь показывающие приборы или устройства для определения давления газа, входящего и выходящего из редуктора.

Баллонные пропановые и все сетевые редукторы должны иметь показывающие приборы или устройства только для определения давления газа, выходящего из редуктора.

Т.е., в редукторах допускается установка даже «устройств для определения давления» (индикаторов) вместо «показывающих приборов» (определение термина «манометр» по ГОСТ 2405).

Правила безопасности при работе с инструментом и приспособлениями РД 34.03.204

7.3.76. Все резаки и горелки должны не реже 1 раза в месяц и во всех случаях подозрения на неисправность проверяться на газонепроницаемость и горение (при этом не должно быть обратных ударов) с последующей регистрацией результатов проверки в журнале. Не реже 1 раза в квартал должны производиться осмотр и испытание на герметичность всех редукторов для газопламенной обработки.

7.3.77. При осмотре проверяются: исправность установленных на редукторе манометров; наличие пломб и других отметок на предохранительных клапанах баллонных редукторов, свидетельствующих о том, что заводская регулировка клапанов не нарушена; исправность резьбы; наличие исправной прокладки и фильтра на входном штуцере редуктора кислорода.

В этом нормативном акте манометры должны периодически проверяться, а не поверяться.

Межотраслевые правила по охране труда при производстве ацетилена, кислорода, процессе напыления и газопламенной обработке металлов ПОТ РМ-019-2001

2.3. Требования к редукторам и баллонам

2.3.2. Редукторы, применяемые при ГОМ, должны соответствовать действующим нормативным требованиям.

Редуктор с неповеренными манометрами соответствует вышеизложенным нормативным требованиям.

ПБ 03-576-03. Правила устройства и безопасной эксплуатации сосудов, работающих под давлением.:

1.1.1. Правила устройства и безопасной эксплуатации сосудов, работающих под давлением (далее по тексту - Правила), устанавливают требования к проектированию, устройству, изготовлению, реконструкции, наладке, монтажу, ремонту, техническому диагностированию и эксплуатации сосудов, цистерн, бочек, баллонов, барокамер, работающих под избыточным давлением

5.3. Манометры

5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Документ, в котором прямо говорится о поверке манометров. Но этот раздел определяет требования к манометрам, установленным на сосуды, работающие под давлением (рессиверы, газгольдеры и т.п.), а не к редукторам, подключаемым к этим сосудам. К тому же, конструкцией баллона среднего объёма для кислорода по ГОСТ 949-73 установка манометра не предусмотрена. Да и требования ПБ 03-576-03, согласно п. 1.1.1, не распространяются на редукторы для газопламенной обработки.

Из форума метрологов:

Прошу перевести манометры, расположенные на редукторах газовых баллонов в индикаторы. Основанием для этого является следующее:

 - В ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» в разделе «Термины и определения применительно к настоящим правилам» Приложение 1 (п.42) указано, что сосуд – это герметически закрытая емкость, предназначенная для ведения химических, тепловых и других технологических процессов, а также для хранения и транспортировки газообразных, жидких и других веществ. Границей сосуда являются входные и выходные штуцера. Таким образом, редуктор и манометры на нем не входят в состав сосуда (баллона).

 - ПБ 03-576-03 (п. 1.1.3) не распространяются на сосуды и баллоны вместимостью не более 0,025 м3 (25 литров) у которых произведение давления в МПа (кгс/см2) на вместимость в м3 (литрах) не превышает 0,02 (200). Соответственно редуктор не является сосудом, работающим под давлением.

 - В соответствии с разъяснением  ВНИИ автогенного машиностроения – разработчиком ГОСТ 13861-89 «Редукторы для газопламенной обработки» комплектация редуктора манометром с указанием класса точности необязательна. В качестве показывающего устройства редукторы могут комплектоваться индикатором давления, который не определяет величины давления, а свидетельствует о наличии или отсутствии давления.

 - В соответствии с информацией  производителя редукторов – Барнаульского аппаратурно-механического завода (ООО «БАМЗ») редукторы сертифицированы и имеют сертификат соответствия по безопасности. При проведении сертификационных работ они были укомплектованы манометрами без поверочного клейма.

 - Безопасность при работе с баллонами обеспечивается на стадии их зарядки, а также соблюдением требований по эксплуатации,  изложенных в документах имеющих силу закона. Требования к поверке манометров редукторов в этих документах не оговорены:

 • Межотраслевые правила по охране труда при производстве ацетилена, кислорода, процессе напыления и газопламенной обработки металлов, утвержденных постановлением Министерства труда и социального развития РФ от 14 февраля 2002 г. №11

 • Типовая инструкция по охране труда при наполнении  кислородом  баллонов и обращении с ними у потребителей (с изменением 1), утвержденной Госпроматомнадзором СССР 8 октября 1991 г., действующей с 01 декабря 1991 года. Изменение 1 утверждено заместителем Председателя Госгортехнадзора России 25 июля 1995 г.

 • Инструкция по охране труда при ручной газовой сварке, пайке и наплавке, утвержденной первым заместителем Министра труда и социального развития РФ 14 мая 2004 года.

 - «Инструкция по охране труда при хранении и эксплуатации газовых баллонов», утвержденная первым заместителем Министра труда и социального развития РФ 21 мая 2004 года, в которой упомянута необходимость ежегодного проведения «госповерки» (термин отсутствует в законодательстве)  манометров на редукторе и наличие клейма«госповерителя», не зарегистрирована в Министерстве Юстиции РФ и имеет рекомендательный характер.

 Прошу дать указание ООТ и БП на внесение соответствующих изменений в заводские инструкции. Эти изменения должны предусматривать проверку работоспособности манометров эксплуатирующим персоналом по отклонению стрелки при подаче давления и возврате её к началу шкалы при сбросе его, контроль отсутствия механических повреждений корпусов и целостности стекол

На форуме метрологов:

"...и неужели даже после этого, у кого-то повернется язык утверждать, что манометры на редукторах поверять не надо?"

 Однако на белом свете есть ГОСТ 13861-89.  В п.2.10 говорится "...редукторы должны иметь устройства для определения давления газа, входящего и выходящего из редуктора". Вот тут и получается, что манометры на редукторе - индикаторы. ГОСТ 13861-89  разработал ВНИИ автогенного машиностроения. Есть разъяснения от них. "Комплектация редуктора  манометром с указанием класса точности необязательна. В качестве показывающего устройства редукторы могут комплектоваться индикатором давления, который не определяет величины давления, а свидетельствует о наличии или отсутствии давления". Это всё по информации БАМЗ.

Вот поэтому и комплектуют, судя по всему, редукторы манометрами без поверки. Не из жадности.

Ещё интересный момент. Если уж применяем манометр на редукторе и считаем, что измеряем давление в баллоне, то ПБ 03-576-03

5.3.2. Манометры должны иметь класс точности не ниже: 2,5 - при рабочем давлении сосуда до 2,5 МПа (25 кгс/см2), 1,5 - при рабочем давлении сосуда выше 2,5 МПа (25 кгс/см2). Что-то я не встречал на редукторах манометров класса 1,5. Всё 2,5. Интересно, правда?

В соответствии с разъяснением ВНИИ автогенного машиностроения – разработчиком ГОСТ 13861-89 «Редукторы для газопламенной обработки» комплектация редуктора манометром с указанием класса точности необязательна. В качестве показывающего устройства редукторы могут комплектоваться индикатором давления, который не определяет величины давления, а свидетельствует о наличии или отсутствии давления.

 - В соответствии с информацией производителя редукторов – Барнаульского аппаратурно-механического завода (ООО «БАМЗ») редукторы сертифицированы и имеют сертификат соответствия по безопасности. При проведении сертификационных работ они были укомплектованы манометрами без поверочного клейма.

п.5.3.11 ПБ 03-576-03. Правила устройства и безопасной эксплуатации сосудов, работающих под давлением.:

5.3. Манометры

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации - владельца сосуда.
