Спринклерный ороситель установки пожаротушения это: Устройство и принцип работы спринклерного пожаротушения, нормы установки

Монтаж оросителей спринклерных и дренчерных

Порядок и правила монтажа оросителей спринклерных и дренчерных.

1. Чтобы исключить вероятность механического повреждения дренчерных и спринклерных оросителей, их установку наиболее правильно производить только после монтажа трубопровода.
2. Перед монтажом, ороситель должен быть внимательно осмотрен на предмет отсутствия механических повреждений корпуса оросителя, распылительного дефлектора и теплового замка (для спринклерных оросителей). В случае, если тепловым замком спринклерного оросителя является колба, необходимо убедиться в наличии жидкости внутри колбы и отсутствии трещин на ее корпусе. Монтаж поврежденного оросителя не допускается!
3. Необходимо убедиться в соответствии модели оросителя, а так же температуры срабатывания и цвета покрытия оросителя проектным документам. Повторное использование демонтированного оросителя категорически запрещено!
4. Монтаж оросителей должен происходить с четким соблюдением пространственного положения оросителя. Оросители рассчитанные на установку вверх головой (с вогнутой розеткой), должны быть смонтированы только вверх головой. Модель оросителя с плоской розеткой рассчитанного на установку вниз головой должны быть установлены строго направлением вниз головой. Горизонтальные оросители (карнизные) устанавливают только горизонтально и соблюдением положения дефлектора относительно потолка и пола согласно паспорту на данный ороситель. Установка оросителя с нарушением пространственного расположения на которое он рассчитан, категорически запрещено!
5. Универсальный ороситель может устанавливаться как вверх, так и вниз головой.
6. Монтировать оросители универсальных моделей в фасонный цоколь (утопленный цоколь) категорически запрещено, так как это нарушает карту орошения оросителя. Для установки оросителей в фасонные цоколи для полускрытой установки используют только оросители с плоской розеткой (вниз головой)
7. Для уплотнения резьбового соединения оросителей применяют различные герметизирующие средства, такие как нить Локтайт 55 (Loctite 55) или соответствующие герметики и другие современные средства герметизации резьбовых соединений.
8. Ороситель (с предварительно накрученной соответствующим образом герметизирующей нитью) закручиваются вручную, а затем затягиваются специальными ключами с соблюдением момента затяжки указанного в паспорте на ороситель. Категорически запрещается применять для монтажа оросителей разводные ключи, трубные рычажные ключи (так называемые «газовые ключи»), а так же превышать моменты затяжки указанные в паспорте на ороситель. Превышение момента затяжки ведет к деформации оросителя, а именно нарушению геометрии выходного отверстия и как следствие последующей течи.
9. В случае если во время монтажа оросителя допущено его повреждения или повреждение элементов оросителя (теплового, замка), ороситель должен быть демонтирован и заменен на новый.
10. После монтажа всех оросителей, проводят тестирование системы на герметичность (опрессовку). В случае, если во время опрессовки обнаружена течь оросителя, ороситель должен быть заменен на новый. Не допускается «дотяжка» оросителя для герметизации резьбового соединения с превышением момента затяжки. Спринклерный ороситель является неразборным узлом и замена каких либо частей оросителя недопускается!

Ниже рассмотрены наиболее частые ошибки, допущенные при монтаже оросителей.

Все оросители (за исключением специальных) изготавливаются из мягких материалов типа латунь которая легко поддается деформации.

Наиболее частой ошибкой, которую допускают рабочие при монтаже оросителей, это превышение усилия затяжки. Следствием такой установки является нарушение геометрии седла оросителя и как следствие нарушения герметичности уплотнительного узла (рис.1)

Такой монтаж можно определить по деформированным щечкам лысок и в некоторых случаях вращающейся колбе и течи из под шайбы уплотнительного узла.

Иногда вследствии некачественно изготовленной приварной муфты (просаженная резьба), либо чрезмерного усердия монтажника, который пытается затянуть ороситель «до упора», край муфты упирается в рамку оросителя. Такой монтаж приводит к деформации самой рамки и как следствие, ослаблению теплового замка (колбы).Обнаружить подобный монтаж оросителей очень легко. Достаточно обратить внимание на основание рамки, на котором будет отчетливый след от торца муфты (см. рис.2)

Часто при вворачивании оросителя в муфту, избыточно намотанный лен (например) срезается острой кромкой муфты и монтажник пытается герметизировать путем сдавливания срезанного льна между муфтой и оросителем. Такой монтаж категорически запрещен!

Ороситель герметизируется только по резьбе.

В муфту ороситель должен вкручиваться максимум до желобка (см фото)

Желобок на оросителе предназначен для крепления защитной решетки.

Если ороситель закручивается глубже, то это говорит о некачественно изготовленной муфте (несоответствие резьбы ГОСТу).

Повредить ороситель пытаясь провернуть несколько витков пакли очень легко. Пакля это материал прошлого века приминение которого при наличии большого количества современных средств герметизации нецелесообразно.

Мы рекомендуем использовать герметизирующую нить, например Loctite 55

Удобная конструкция бокса Loctite 55 позволяет быстро и качественно осуществлять герметизацию резьбовых соединений даже на высоте. В одном боксе 150 метров нити, что позволяет произвести гермитизацию до 300 оросителей с резьбой присоединения 1/2″. Так же предусмотрен встроенный нож для разреза нити.

Из нашей практики не было случаев срезания нити при монтаже спринклерных и дренчерных оросителей.

Так же допускается герметизация герметиками.

СКРЫТЫЙ ОРОСИТЕЛЬ. ПРОСТОЕ РЕШЕНИЕ ДЛЯ СОВРЕМЕННОГО ИНТЕРЬЕРА

Очень часто возникает проблема, как скрыть элементы систем безопасности (а именно системы автоматического пожаротушения) в современных интерьерах. В дизайнерских решениях присутствуют подвесные потолки различных конструкций, и ничто не должно усложнять или препятствовать воплощению дизайн проекта, даже система пожаротушения. Особо остро данный вопрос стоит в помещениях с высокими требованиями к внешнему виду: театральные залы, библиотеки, музеи, больницы и учебные учреждения, рестораны, гостиничные холлы и торговые центры — здесь потолок оформлен особым образом, и оросители спринклерных установок пожаротушения должны выглядеть максимально эстетично или быть абсолютно незаметными.

До недавнего времени «Спецавтоматика» предлагала для решения данной проблемы следующую продукцию собственного производства:

— ороситель в комплекте с декоративным отражателем (рис.1). В данном случае технологическое отверстие под ороситель в потолке скрыто, сам спринклер виден, но выглядит достаточно эстетично. Это бюджетный вариант, и для некоторых помещений является оптимальным решением.

— ороситель с устройством для углубленного монтажа (рис.2). Углубленный ороситель – это спринклерный ороситель, у которого корпус или дужки частично находятся в углублении потолка.

Устройство скрывает технологические отверстия в стенах, проёмах и подвесных потолках, имеет возможность регулировки установленного оросителя по высоте. Комплект оросителя с устройством для углубленного монтажа может быть выполнен в любом цвете. Но и при этом спринклер не полностью скрыт, а лишь частично утоплен в потолке.

— ороситель с устройством для углубленного монтажа с удлинённым патроном (рис.3). Спринклер устанавливается заподлицо с подвесным потолком, а глубина патрона позволяет полностью «утопить» его в потолке, оставив видимой лишь розетку.

Перечисленные способы хотя и выглядят вполне достойно, но всё же сделать спринклер не заметным не могли, и с трудом вписываются в дизайн защищаемого пространства. Абсолютно скрыть от глаз ороситель до недавнего времени удавалось лишь зарубежным производителям.

Сегодня ЗАО «ПО «Спецавтоматика» предлагает принципиально новое, конструктивное решение, не имеющее аналогов в мире, удовлетворяющее самые изысканные интерьеры —

скрытый ороситель (рис. 4). Это потайной спринклер, скрытый декоративной крышкой.

(Рис.1)	(Рис.2)	(Рис.3)	(Рис.4)

Принцип работы скрытого оросителя.

С ростом температуры в защищаемом помещении сначала нагревается декоративная крышка, маскирующая ороситель. При достижении определенного уровня температуры (зависящего от температуры срабатывания оросителя) крышка отделяется от оросителя, тем самым открывая спринклер в потолке. При дальнейшем росте температуры в помещении срабатывает термочувствительная колба оросителя и осуществляется подача воды в зону возгорания, происходит тушение.

При изготовлении деталей скрытых оросителей применяются инновационные материалы и комплектующие, позволяющие реализовать конструктивное исполнение оросителя и способ крепления декоративной крышки таким образом, чтобы надёжность оросителя осталась прежней, а монтаж и обслуживание были максимально просты. «Безрезьбовая» конструкция деталей для скрытой установки позволяет легко установить декоративную крышку после проверки системы и оформления потолка.

Термочувствительная крышка крепится не к деталям для скрытой установки (как у зарубежных аналогов), а непосредственно к оросителю. Кроме того, отсутствует механизм выбрасывания розетки — конструкция деталей скрытой установки (патрона) такова, что не влияет на распределение воды оросителями по защищаемой площади.

Ещё одним, немаловажным преимуществом перед зарубежными аналогами является значительная ценовая доступность.

Разработанная линейка скрытых оросителей представлена следующими типами: «СВК-10», «СВК-12», «СВК-К80», «СВК-К115», «SSP-К80», «SSP-К115» различными по коэффициенту производительности. Кроме того, создан ороситель спринклерный скрытый тонкораспыленной воды «Бриз-С», распыляющий воду по защищаемой площади путём создания тонкодисперсного потока огнетушащего вещества.

Благодаря тому, что крышка может быть выполнена в любом желаемом цвете, комплект безупречно скрывает систему пожаротушения, сохраняя главное своё предназначение – защиту помещения от огня.

ЗАО «ПО «Спецавтоматика» — ведущий отечественный производитель оборудования и комплексных решений для автоматических систем пожаротушения, с более чем сорокалетней историей.

Предприятие производит оборудование мирового уровня на базе инновационных разработок. Выпускаемые изделия проходят испытания на базе собственной лаборатории. Это единственное предприятие в России, выпускающее столь широкий спектр технических средств для автоматических систем пожаротушения. Оросители, узлы управления, модульные пожарные насосные установки, приборы сигнализации и управления, шкафы автоматики — всего более 400 наименований.

Ежегодно завод выпускает новые изделия, отвечающие всем требованиям рынка. Одним из таких продуктов и стал скрытый ороситель, появление которого продиктовано современными интерьерами.

В чем разница между спринклерной системой пожаротушения и системами пожаротушения?

В чем разница между спринклерной системой пожаротушения и системой пожаротушения?

Системы пожаротушения и пожаротушения имеют общее назначение. Части их систем могут выглядеть одинаково, но системы пожаротушения и пожаротушения сильно различаются по способу тушения или контроля пожаров и их применению. Существует даже несколько типов систем пожаротушения и пожаротушения.

Основные различия между спринклерной системой пожаротушения и системами пожаротушения заключаются в способах тушения пожаров и их применении. В пожарных спринклерах для тушения и борьбы с огнем используется вода, в то время как в системах пожаротушения может использоваться ряд различных средств. Прежде чем принимать решение об использовании спринклера или системы пожаротушения, важно определить, не нанесет ли вода из пожарных спринклеров дополнительный ущерб имуществу.

Тушение пожара

Когда системы пожаротушения и пожаротушения обнаруживают тепло, дым или и то, и другое, они активируются. Спринклерные системы пожаротушения используют воду для тушения или контроля пламени и минимизации распространения огня до прибытия пожарных. Принимая во внимание, что наиболее распространенные системы пожаротушения используют химические, газообразные или пенные агенты для тушения пожара.

Системы пожаротушения и пожаротушения

Спринклерные системы пожаротушения

идеально подходят для повседневного использования и позволяют уменьшить материальный ущерб, вызванный пожаром. Когда вода может содержать определенный тип пожара, на объектах используются спринклеры пожаротушения. В некоторых случаях система пожаротушения является единственным вариантом тушения пожара. Это также жизнеспособный вариант в тех случаях, когда вода может нанести непоправимый ущерб имуществу, которое она призвана защищать.

Распространенные типы систем пожаротушения и их применение

FM 200 Пожаротушение

• Не требует очистки, не оставляет следов
• Идеально подходит для компьютерных залов, музеев, исторических архивов и многих других приложений

Углекислый газ

• Работать быстро, эффективно, газообразный агент чрезвычайно опасен для человека
• Печатные машины, покрасочные камеры, хранилища легковоспламеняющихся жидкостей и погружные баки

Влажное химическое пожаротушение

• Образует пароподавляющую пену, эффективно предотвращающую повторное возгорание
• Идеально подходит для кухни

Сухое химическое подавление

• Оперативно тушить пламя, вызванное легковоспламеняющимися и горючими жидкостями
• Механические помещения, топочные, помещения для хранения легковоспламеняющихся жидкостей

Типы систем пожаротушения и их применение

Спринклер для мокрой трубы

• Всегда наполнен водой и готов к работе
• Обычно встречается в офисных зданиях, гостиницах и высотных зданиях

Сухотрубный спринклер

• Заполнение водой при активации системы
• Идеально подходит для неотапливаемых помещений, таких как склады

Дренчерный спринклер

• Головки спринклеров всегда открыты, трубы заполняются водой при активации
• Используется в зонах повышенной опасности, таких как авиационные ангары и хранилища химикатов

Ороситель предварительного действия

• Требуется активация дополнительной системы пожарной сигнализации
• Идеально подходит для ситуаций, когда случайная активация может привести к большому ущербу, например, в библиотеках, центрах обработки данных, музеях и т.  д.

Несмотря на различия, и спринклерная система пожаротушения, и система пожаротушения предназначены для контроля или тушения пожара. В зависимости от типа пожарной опасности и требований нормативных документов существует спринклерное пожаротушение или система пожаротушения, соответствующие потребностям вашего объекта.

Подробнее о системах пожаротушения и их применении

Ознакомьтесь с этим кратким обзором систем пожаротушения FM 200, двуокиси углерода, влажных и сухих химикатов

Категория: образование, пожаротушение, пожаротушение

Просмотреть все услуги

Запросить цену

Позвонить 877.223.3000
Бесплатный круглосуточный сервис

Запросить цену

Позвонить 877.223.3000
Бесплатный круглосуточный сервис

Просмотреть все услуги

Как работают пожарные спринклеры?

Спринклерные системы являются одними из самых полезных инструментов в вашем арсенале пожаротушения. Доказано, что сегодняшние системы снижают смертность и материальный ущерб более чем на 65 процентов.

По этой причине спринклеры пожаротушения, безусловно, то, что вам нужно в вашей коммерческой недвижимости! Но как работают пожарные спринклеры? Мы отвечаем, как коммерческие пожарные спринклеры спасают вашу компанию от значительного ущерба.

Шаг 1: пожарные спринклеры обнаруживают тепло

Вопреки распространенному мнению, пожарные спринклеры не срабатывают от дыма. Это легко сделать, так как тепло поднимается вверх вместе с дымом от огня. Но если спусковым крючком был дым, то простого поджога тоста на офисной кухне может быть достаточно, чтобы залить кухню водой из пожарной спринклерной головки.

Противопожарные спринклеры работают, потому что высокая температура приводит в действие спринклерную систему. Когда загорается пламя, воздух прямо над ним быстро нагревается. Этот горячий воздух поднимается вверх и распространяется по потолку. Когда воздух достаточно горячий и достигает спринклерной головки, он запускает цепную реакцию.

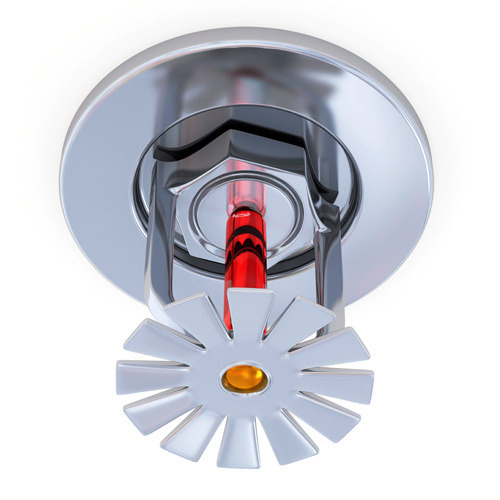

Большинство спринклерных головок имеют стеклянную колбу, наполненную жидкостью на основе глицерина. Эта жидкость расширяется при контакте с воздухом, нагретым до температуры от 135 до 165 градусов. Когда жидкость расширяется, она разбивает свои стеклянные границы, и спринклерная головка активируется.

Шаг 2: пожарные спринклеры тушат огонь

Каждый спринклер крепится к трубе, которая соединяется с надежным источником воды за пределами здания. Когда тепло активирует спринклерную головку, клапан открывается, позволяя воде под давлением вытекать из системы труб.

Важно, чтобы вода в спринклерной системе пожаротушения находилась под давлением. Это позволяет воде распыляться наружу по дуге, чтобы более тщательно потушить огонь и предотвратить его повторное возгорание.

Шаг 3. Противопожарные спринклеры минимизируют ущерб от воды

В фильмах спринклерные системы работают обманчивым образом, заставляя многих людей поверить в то, что все спринклеры в системе связаны друг с другом, и когда один срабатывает от тепла, все они активируются.

Если бы это было так, тушение пожара было бы просто обменом урона от огня на урон от воды, а не так, как работают пожарные спринклеры.
