Спринклерный ороситель установки пожаротушения это – Спринклерное пожаротушение – основные характеристики и отличия от других систем

Спринклерная система пожаротушения

Вы находитесь здесь:   Главная страница » Пожарная защита » Системы пожарной сигнализации и пожаротушения



Как любое существо на планете, человек становится беззащитным перед лицом разбушевавшейся стихии – огня. Поэтому люди, стремясь обезопасить от огня себя и свое имущество, устанавливают в домах системы пожаротушения, срабатывающих самостоятельно, даже в случаях отсутствия человека в помещении.

В нашей статье описываются установки спринклерной системы пожаротушения.

Автоматические системы пожаротушения

Автоматическими называют установки спринклерного и дренчерного типа (АУТП). Во время превышения пределов допустимой температурной нормы обе системы реагируют моментально и самостоятельно, без постороннего вмешательства. Только спринклерные системы в любом случае срабатывают автоматически, в то время, как дренчерные можно запустить и вручную.

По типу используемых компонентов для тушения огня системы пожаротушения автоматического срабатывания бывают:

  • водяными;
  • порошковыми;
  • газовыми;
  • пенными.

Устройство автоматического срабатывания на водной основе

используется чаще всего из-за сравнительно низкой стоимости. Правда многие боятся, что во время небольшого возгорания спринклерные оросители зальют все площадь и нанесут серьезный урон имуществу.

На самом деле это миф. С развитием технологий разработаны системы тонкого орошения, которые образуют своеобразную водяную завесу и локализуются непосредственно на участке возгорания. Это не только спасает имущество в остальной части помещения, но и снижает расход воды для ликвидации пожара.

Автоматические устройства на основе газа. За счет подачи газа снижается концентрация кислорода, и огонь гаснет, не испортив имущество и не повредив электроприборы. Газ используется только негорючий, к примеру, азот или аргон. То есть система пожаротушения при помощи газа будет просто необходима на производствах и помещениях с оборудованием, работающим под постоянным напряжением.

Принцип работы пенных систем схож с газовым: заливая все предметы на участке возгорания, пена имеет способность перекрывать полностью доступ кислорода к огню.

Порошковая система срабатывает автоматически от пожарной сигнализации. Порошок не повреждает имущество, находящееся внутри, выдерживает большой перепад температуры от -50˚С до +50˚С. Но порошок опасен для здоровья людей, особенно для дыхательной системы.

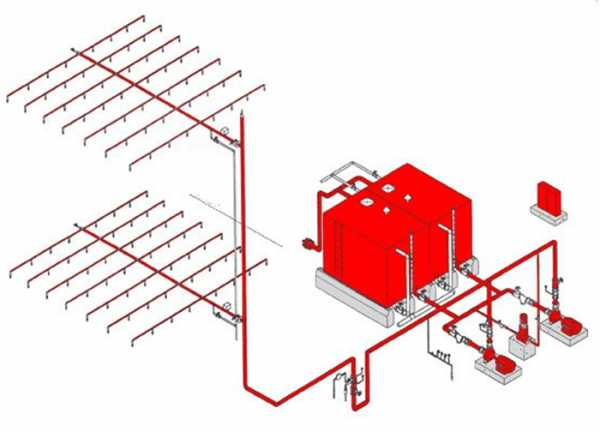

Принцип работы спринклерной системы

Принцип работы данной системы прост: при возникновении пламени начинает свою работу установленная не потолке оросительная головка с тепловым замком – спринклер. При увеличении температуры воздуха тепловой замок спринклера распаивается. Затем через специальные отверстия для распыления через розетку спринклера разбрызгивается вода под высоким давлением.

Контролируют пожарную ситуацию специально установленные датчики дыма и температуры. Появление дыма и превышение температурной нормы активируют работу датчика, который подает сигнал в блок управления. Он уже приводит в действие работу спринклера.

Специальные обратные клапаны обеспечивают постоянное давление на нужном уровне.

Требования к системе. Виды и стандарты

Главным требованием, которые предъявляются к автоматизированным установкам, является скорость подачи тушения пламени на начальном этапе, чтобы огонь не успел набрать обороты и распространиться на другие территории.

Для этого на этапе монтажа противопожарной установок необходимо следить за тем, чтобы работы и оборудование соответствовали нормам СНИП, приказам МЧС, ГОСТам. Все оборудование должно сопровождаться паспортами и сертификатами качества..

Согласно существующим нормам, допустимое время срабатывания теплового замка спринклера зависит от температуры, необходимой для его запуска. Чем выше температура начавшегося пожара, тем быстрее должен сработать механизм его ликвидации. Согласно ГОСТ Р 510043-2002, при t=79˚С и t=93˚С максимальное время срабатывания замка головки – 300 секунд.

На этапе проектирования необходимо учесть нормы СНИП при расчете расстояния между орошающими головками в помещении.

Необходимо также учесть возможные повреждения электрического питания или отказ работы одного из элементов узла. Для предотвращения подобных ситуаций необходимо добавить в проект дополнительный источник электроэнергии, запасные насос и резервуар для воды.

Существуют нормы, в которых указан перечень таких зданий и сооружений, в которых установка систем для тушения пожара автоматического срабатывания является обязательным («НПБ 110-03», утвержденные приказом МЧС РФ). К ним относятся, например, административные помещения, склады , торгово-развлекательные центры и т.д. А установка АУТП в жилых помещениях имеет скорее рекомендательный характер.

Блок в 50% от начала статьи статьи

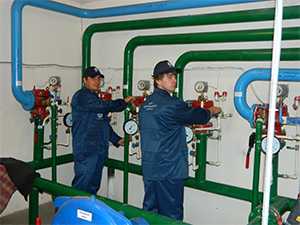

Для обеспечения эффективной и бесперебойной работы АУПТ спринклерного типа необходимо регулярное проведение контроля и обслуживания всех составляющих системы: контроль исправности датчиков, проверка оросителей, запорной арматуры, насосов, труб и прочих составляющих на предмет отсутствия протечек, механических повреждений, коррозии.

При обнаружении неисправности любых элементов системы, необходима их срочная замена или ремонт. Также нельзя забывать о том, что даже при бесперебойной работе системы, предельный срок использования АУПТ спринклерного типа – 10 лет. По истечении этого времени установку нужно менять.

Преимущества перед другими системами


Как и у любой другой системы, АУПТ спринклерного типа имеет свои преимущества и недостатки. Рассмотрим их подробнее.

Преимущества:

  • автоматическое срабатывание устройства;
  • безопасность для организма человека;
  • относительно низкие затраты;
  • продолжительный срок использования – 10 лет;
  • работает автономно.

Недостатки:

  • в редких случаях срабатывает инерционно;
  • неэффективна при тушении огня от электрических приборов;
  • может испортить некоторые предметы, находящиеся в радиусе действия спринклера.

Все же перечисленные недостатки не являются достаточным аргументом для отказа от установки обсуждаемой системы.

Современные варианты исполнения

В зависимости от температуры воздуха помещения используются следующие варианты исполнений АУПТ спринклерного типа:

  • водозаполненные;
  • воздушные.

Уже из названия становится понятно, что водяные спринклерные установки – трубопроводы, где рабочей средой является

вода под напором. Водозаполненные системы спринклерного типа применяются только в отапливаемых помещениях во избежание промерзания воды в трубах в холодное время года.

В качестве альтернативы водяным установкам для помещений без отопления станут воздухозаполненные или воздушные системы. Принцип работы воздухозаполненных систем следующий: в режиме ожидания в трубопроводе постоянно находится не вода, а сжатый воздух. В случае срабатывания датчика специальный клапан выводит воздух, по трубам начинает поступать под напором вода и попадает в зону пожара с помощью оросителя.

Блок в 75% от начала статьи статьи

Оросители АУТП водозаполненные монтируются в вертикальном положении розетками вверх, либо вниз, либо горизонтально. В воздухозаполненных системах установка оросителей возможна только в вертикальном положении розетками вниз или горизонтально.

Спринклерная система на основе воздуха

Такая установка получила также определение «сухой». Воздушная АУП обеспечит эффективную защиту в условиях огромного перепада температур от -50˚С до +50˚С.

Принцип работы воздушной АУПТ следующий

: при повреждении теплового замка спринклера через специальный клапан выходит сжатый воздух. Благодаря этому в трубе происходит незначительное повышение давления. Это, в свою очередь, заставляет работать клапаны для воды, которые уже запускают воду по трубопроводу.

Таким образом, выбирая спринклерную систему, можно не переживать за безопасность людей и имущества. Ее универсальность, долгий срок службы, доступность и безопасность средства для тушения (воды), реакция только одного оросителя в конкретной точке пожара делают АУТП спринклерного типа незаменимой в помещениях, где постоянно много людей.

Не стоит забывать, что установки автоматического пожаротушения должны дополняться ручными средствами. Чаще всего эти средства скомплектованы на пожарном щите. ГОСТ на щиты рассмотрен в этой статье. Во все варианты комплектации щита входят огнетушители различных типов. Ваша задача — контролировать их исправность и сроки годности.

Для обеспечения долгой и бесперебойной службы перед установкой системы необходимо убедиться, чтобы все оборудование и процесс монтажных работ соответствовали установленным правилам и нормам.

Думаем, что вам будет интересно посмотреть ролик, где показано испытание спринклерной системы пожаротушения в действии.

keysafety.ru

Поиск / спринклерной установки пожаротушения / Pozhproekt.ru

Знаете ли Вы, что происходит дома, пока Вас нет? Уверены ли Вы, что все электроприборы выключены? Сможете ли Вы своевременно устранить причину случайного возгорания? Возможно, безопасность Вашего жилья под угрозой?!

В 60-е годы прошлого века была выпущена брошюра «Как потушить пожар в жилом доме». Брошюра знакомила читателя с применяемыми в жилых домах первичными средствами пожаротушения, со способами и приемами их использования. Брошюра рассчитывалась на широкие слои населения – жителей городов и поселков. С тех пор прошло полвека, издание уже давно устарело и вышло из производства, но вопрос — как эффективно защитить свое жилище от пожара — по-прежнему актуален.

По статистике МЧС России, самое большое количество пожаров приходится на жилой сектор. За 2012 год

112 976 пожаров произошло в жилых домах. Причинами пожара чаще всего является неправильное обращение с электрооборудованием и бытовыми приборами. Это, как правило: забытая еда на плите, выкипевший чайник, не выключенный утюг, паяльник, обогреватель и многое другое, что приводит к возникновению пожара по элементарной невнимательности. Неосторожное обращение с огнем — это дети со спичками, непотушенные сигареты, фейерверки и т.д.

В России на каждые 1000 пожаров приходится около 80 погибших, в то время как в Европе и Америке эта цифра в разы меньше- 1-2 человека.

Наряду с многочисленными ручными первичными средствами пожаротушения особую роль играют автоматические установки пожаротушения, которые без участия человека могут, как локализовать пожар, так и предотвратить его распространение.

В отличие от частных жилых домов, многоквартирное жилье, как правило, изначально оснащается пожарными извещателями в прихожей и пожарными кранами в тамбуре. Автоматическое пожаротушение в частных жилых домах не предусмотрено нормами. Но в свете реальных событий, когда на строительство собственного дома затрачиваются кровные десятки миллионов, любой хозяин предпочтет потратить сравнительно небольшую сумму на установку спринклерного пожаротушения, дабы потом не подсчитывать урон, нанесенный пожаром, а самое главное — сохранить жизнь себе и близким.

pozhproekt.ru

Применение спринклерных установок пожаротушения — ОРБИТА-СОЮЗ

На протяжении тысячеле­тий единственным союз­ником человека в борьбе с пожарами была вода. Ведь имен­но ее уникальные физико-хими­ческие свойства позволяли эффективно укрощать огонь, вышед­ший из-под контроля. К сожале­нию, ее стихийное проявление в виде дождя далеко не всегда приходилось на момент борьбы с огнем. Поэто­му во все времена основной зада­чей, которая решалась в борьбе с огненной стихией, являлась проблема своевременной достав­ки необходимого количества воды для подавления очага возгорания. Самым значительным событи­ем в истории развития пожарной техники стал разработанный в 1770 году К.Д. Фроловым проект стационарной установки водяного пожаротушения обогатительной фабрики Змеиногорского рудника. Такой подход к организации по­жарной защиты объекта явился логическим завершением в непре­рывной борьбе за сокращение времени доставки и разворачива­ния средств борьбы с пожаром. То есть в случае возникновения возгорания на этом объекте средства доставки огнетушащего вещества уже находились на месте и были готовы к борьбе со стихией.

Это решение столь разительно отличалось от идеологии пожарной защиты того времени, что не было оценено по достоинству и долгие годы пролежало под сукном. Толь­ко в 1806 году в Англии была соз­дана аналогичная установка.

В 1864 году произошло еще од­но эпохальное событие: англича­нин Стюарт Гаррисон оснастил стационарную установку пожаро­тушения спринклерным оросите­лем. Таким образом, была создана первая автоматическая установка пожаротушения (АУПТ). Другими словами, вопросы по доставке во­ды решались автоматически и без участия человека.
Конструкция этой установки оказалась столь проста и надежна, что до сих пор в основе своей не претерпела значительных измене­ний. Система пожаротушения со­стояла из трубопровода, заполнен­ного водой, находящейся под дав­лением. В распределительных вет­вях этого трубопровода устанавли­вались спринклерные оросители.

Основным отличием спринклерных оросителей является тот факт, что в нормальном состоя­нии они не пропускают воду. При повышении температуры в поме­щении термочувствительный эле­мент, который не допускает выхо­да воды из оросителя, разрушает­ся, и вода при помощи розетки равномерно распределяется по за­щищаемой площади.

Простота и надежность способст­вовали широкому распростране­нию спринклерных систем пожа­ротушения. С момента изобрете­ния в мире было установлено более 700 млн. штук спринклерных оро­сителей, но интенсивность их использования в различных ре­гионах не равномерна, чем выше уровень жизни, тем боль­ше средств готовы тратить члены общества на обеспечение своей безопас­ности, в том числе и пожарной.
Эта тенденция находит свое отражение в нормативных актах, которые устанавливают обяза­тельные требования по оснаще­нию тех или иных объектов авто­матическими установками пожа­ротушения (табл. 1).В основе та­ких документов (в России это НПБ-110) лежат предполагаемые в случае пожара риски: опасность для жизни людей и величина воз­можного ущерба для имущества.

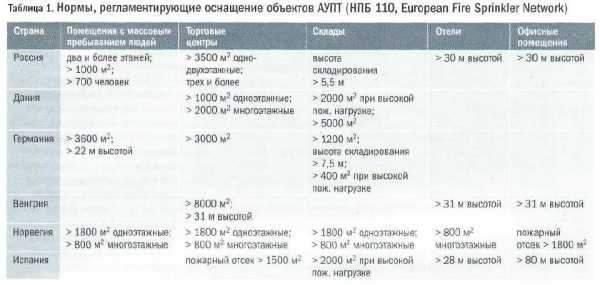

Сравнительный анализ данных, изложенных в табл. 1. позволяет утверждать, что требования, уста­новленные в НПБ-110. вполне со­ответствуют уровню стандартов ведущих европейских государств. Тем не менее, по количеству ежегодно устанавливаемых спринклерных оросителей Россия значи­тельно отстает от других стран. Отчасти это можно объяснить низ­ким уровнем активности на строи­тельном рынке в конце прошлого столетия. Однако основные причи­ны нужно искать в другой области. В большинстве национальных стандартов европейских стран прямо указывается вид автомати­ческой установки пожаротуше­ния, который необходимо приме­нять для зашиты помещений с возможным пребыванием лю­дей. Речь идет о водяной спринклерной АУПТ. В то же время по российским нормам вил АУПТ выбирает проектировщик. Делает он это под непосредственным влиянием заказчика, и поэтому чаще всего решающим аргумен­том становится стоимость систе­мы. В результате проектное реше­ние часто основывается на деше­вых порошковых средствах пожа­ротушения.

Некоторые аспекты проектирования и работы АУПТ

АУПТ должна быть спроекти­рована таким образом, чтобы не только гарантировать своевремен­ное тушение очага возгорания, но и обеспечивать безопасность находящихся в помещении людей.
Рассмотрим, например, ограни­чения, которые устанавливает НПБ-88 для проектирования уста­новок газового и порошкового по­жаротушения в части, касающейся обеспечения безопасности людей:

НПБ-88 п. 8.4. В помещениях с массовым пребыванием людей (театры, торговые комплексы и др.) установки должны выпол­няться в соответствии с требо­ваниями ГОСТ 12.3.046 и требова­ниями радела 11 (п. 11.1-11.4. 11.11-11.16) настоящего документа.
HПБ-88 п. 8.33. Установка должна обеспечивать задержку выпуска порошка на время, необхо­димое для эвакуации людей из за­щищаемого помещения, отключе­ние вентиляции (кондиционирова­ния и т. п.), закрытие заслонок (противопожарных клапанов и т. д.), но не менее 10 с от момен­та включения в помещении уст­ройств оповещения об эвакуации.

Таким образом, прежде чем приступить к тушению пожара, в помещении не должно остаться ни одного человека. Во-первых, чтобы избежать вредного воздей­ствия самого ОТВ. Во-вторых, в этом помещении одновременно с кондиционерами будет отключе­на и система дымоудаления со все­ми вытекающими последствиями.

НПБ-88 п. 11.11. Кроме общих требований аппаратура управле­ния автоматическими установка­ми газового и порошкового пожа­ротушения должна обеспечивать:
г) отключение автоматическо­го и дистанционного пуска уста­новки с индикацией отключенного состояния при открывании дверей в защищаемое помещение.
НПБ-88 п. 11.13. На дверях в за­щищаемые помещения необходимо предусматривать устройства, вы­дающие сигнал на отключение ав­томатического пуска установки при их открывании.
Устройства восстановления автоматического пуска, защищен­ные от несанкционированного дос­тупа, при необходимости могут устанавливаться у входа в защи­щаемое помещение.

Это значит, что, как только в помещение торгового комплек­са, оборудованного установкой такого типа, войдет первый посетитель, автоматический запуск системы должен отключиться. Это требование является логиче­ским продолжением п. 8.33. То есть запуск такой системы, как автоматический (от автоматиче­ской пожарной сигнализации (АПС)), так и дистанционный (в случае принятия решения де­журным персоналом), возможен только после полной эвакуации людей и обязательном закрытии всех дверей, оснащенных устрой­ствами отключения автоматиче­ского пуска.

Следовательно, даже если уда­стся произвести своевременную эвакуацию людей и закрыть все двери (при этом не берем в рас­чет, что в случае взрыва двери мо­гут быть перекошены и вообще не закрываться), то ликвидация оча­га возгорания произойдет с суще­ственной задержкой.

Если провести мониторинг ре­жимов работы системы пожароту­шения на объектах такого рода, окажется, что большую часть вре­мени режим автоматического пус­ка АУПТ отключен. Если порош­ковые АУПТ установлены в тор­говых центрах с круглосуточным графиком работы, этот режим во­обще не должен включаться.
Можно ли считать выполнен­ными требования НПБ-110 для объекта, оснащенного автомати­ческой системой пожаротушения, постоянно находящейся в режиме отключенного автоматического пуска, вопрос философский. Од­нако в случае пожара посетителям подобных заведений будет не до философии.

Все вышеперечисленные рас­суждения применимы также к га­зовым и аэрозольным системам тушения. Указанных проблем можно избежать при использова­нии спринклерной водяной АУПТ.
Единственным огнетушашим ве­ществом, не оказывающим нега­тивного влияния на здоровье чело­века, является вода. Поэтому, сог­ласно НПБ-88 п. 11.5 (к) только для водяных АУГТТ, можно не пре­дусматривать задержку запуска сис­темы на время, необходимое для эвакуации людей из помещения.
Из-за особенностей конструк­ции отключение автоматического пуска в таких системах не преду­сматривается. Поэтому спринклерная водяная система тушения всегда находится в автоматиче­ском режиме и готова к действию в любую минуту. Кроме того, если оснастить систему автоматическим водопитателем, размещен­ным в верх­ней части защищаемой зоны, ус­тановка способна затушить не­большой пожар даже в случае от­ключения электричества.

Площадь, защищаемая одним слринклерным оросителем, не превышает 12 м2, что обеспечи­вает высокую точность при ту­шении очага возгорания. При этом спринклерный ороситель реагирует на тепловой фактор пожара, что позволяет избежать ложных срабатываний системы в случае незначительных задым­лений.
Конструкция спринклерного оросителя совершенствовалась на протяжении многих десятилетий и достигла уровня, когда несанк­ционированное вскрытие из-за технической неисправности оро­сителя исключено.
Простота спринклерной АУПТ делает ее легкой в обслуживании и поддержании в работоспособ­ном состоянии. Любая неисправ­ность такой системы быстро обнаруживается: достаточно конт­ролировать давление воды в пи­тающем трубопроводе.

Однако наличие противопо­жарных водяных систем на объек­те не всегда означает наличие АУПТ. Так, например, в одном из торговых комплексов за водяную АУПТ выдавалась дренчерная секция водяной завесы, в то вре­мя как водяная завеса всегда выполняет функции лишь противо­пожарной и противодымной пре­грады и к АУПТ прямого отноше­ния не имеет.

Направления развития систем пожаротушения с применением спринклерных установок

В настоящее время интенсивное развитие средств пожаротушения происходит во всех направлениях. Разрабатываются новые огнетушащие вещества, совершенству­ются технологии тушения. Вся эта работа, направленная на повыше­ние эффективности тушения и снижение ущерба от последст­вий воздействия огнетушащего вещества, не обошла и сектор спринклсрных АУПТ.

Разработана и широко внедряется технология тушения тонкораспыленной водой. Вода с каплями диаметром менее 150 мкм позволяет полнее исполь­зовать ее физико-химический потенциал. При этом необходимое количество воды при пожароту­шении может быть уменьшено в несколько раз. Для получения тонкораспыленной воды необхо­димо использовать специальный ороситель и обеспечить мини­мальное рабочее давление в рас­пределительном трубопроводе.

Так как спринклерный ороси­тель наделен не только функциями тушения, но и обнаружения возго­рания, непрерывно ведется работа над снижением его тепловой инер­ционности. При уменьшении диа­метра термочувствительного эле­мента достигается наибольший эффект. В качестве примера в табл. 2 приведены данные срав­нительных испытаний элементов различного диаметра при воздей­ствии воздуха со скоростью 2,5 м/с и температурой 135 °С.

Сегодня широко распростране­ны спринклеры с термочувстви­тельным элементом диаметром 5 мм. Тем не менее, все чаше ис­пользуются колбы диаметром 3 мм. особенно в оросителях тон­кораспыленной воды и ESFR (оро­сители для тушения стеллажей). Снижение тепловой инерцион­ности оросителя позволяет начать тушение пожара на более ранней стадии и тем самым существенно уменьшить ущерб от огня.

В заключение необходимо заме­тить, что для обеспечения пожар­ной безопасности не достаточно одной, пусть даже самой совер­шенной системы автоматического пожаротушения. Только полный спектр противопожарных меро­приятий, включая автоматическую пожарную сигнализацию, системы дымоудаления и подпора воздуха, оповещения и управления эвакуа­цией может в достаточной мере га­рантировать безопасность людей, находящихся в здании.

Виктор ПАХОМОВ,
главный инженер ЗАО «ПО "Спецавтоматика"

os-info.ru

Спринклерная система пожаротушения 🚩 принцип работы спринклерного пожаротушения 🚩 Системы безопасности

Принцип работы спринклерной системы пожаротушения

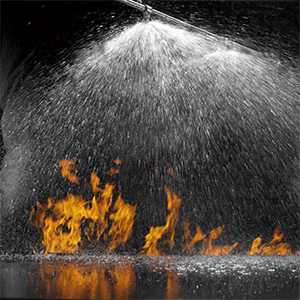

Основным элементом этой системы является спринклер – распыляющее устройство, использующее воду, находящуюся под большим давлением. Оно вмонтировано в систему трубопроводов и, как правило, размещается на потолке в тех помещениях, которые надо защитить от опасности пожара. Контролируется и управляется система посредством многочисленных датчиков, которые реагируют как на признаки задымления, так и на аномальное повышение температуры.

В случае опасности пожара сигналы о ней поступают от датчиков в блок управления, который и запускает работу спринклера. Но его запорный элемент может быть разрушен только под действием высокой температуры. В дежурном режиме входное отверстие спринклерного оросителя закрыто специальным клапаном-запором. Эти затворы могут быть разрушены не везде, а только в тех установках, которые подверглись действию высоких температур, что позволяет применять систему для тушения локальных очагов пожара, не заливая водой те помещения, где температура в норме. На первый взгляд это, конечно, очень удобно, но в некоторых условиях скорость срабатывания спринклера может существенно отличаться от скорости распространения пожара, что является одним из самых существенных недостатков работы такой системы.

Эффективность работы спринклерной системы вполне сопоставима с тем, как работают системы порошкового пожаротушения.

Недостаток спринклерной системы пожаротушения


К плюсам спринклерной системы пожаротушения относится невысокая стоимость оборудования, установки и эксплуатации. Но к ее работе имеются нарекания, касающиеся инерции срабатывания. При низком уровне потолков (до 5-7 м) и значительном первичном повышении температуры спринклеры срабатывают оперативно. Однако в помещениях с высокими потолками и пожаром, первой стадией которого является низкотемпературное тление, характеризующееся незначительным выделением тепла, спринклеры просто не срабатывают вовремя, допуская развитие процесса до значительного повышения температуры, сопровождающегося и значительными разрушениями.

Сегодня на рынке систем противопожарной безопасности есть и другие устройства, использующие в своей работе дренчерный способ, в котором огнетушащая смесь сразу распыляется на значительной площади, заведомо большей, чем площадь начавшегося возгорания. В результате, системы, действующие по такому принципу, отличаются быстротой срабатывания и высокой эффективностью, гарантируя устранение пожарной опасности в самом зародыше. Но к недостаткам дренчерных систем можно отнести то, что ущерб от их работы, порою, сопоставим с уроном, нанесенным огнем.

В СНИПах, регламентирующих нормы и правила проектирования систем пожаротушения, не устанавливаются конкретные технические требования по проектированию и принципу действия подобных установок. Поэтому одни производители спринклерных систем пожаробезопасности работают в направлении снижения их тепловой инерционности, а другие пытаются найти компромиссное решение между спринклерной и дренчерной установками пожаротушения, сочетающее в себе преимущества каждой из них.

Современные спринклерные системы пожаротушения


Для снижения цены и облегчения монтажа, в современных спринклерных системах применяются пластиковые трубы, а для повышения эффективности – системы управляемого пожаротушения, в которых реализованы оптимальные алгоритмы функционирования на основе анализа характера пожара и его развития. Работа таких систем по-прежнему основывается на использовании спринклерных оросительных установок, но оснащенных возможностью принудительного пуска.
Для повышения эффективности в современных спринклерных системах пожаротушения целесообразно иметь возможность снятия запорного клапана с пролонгацией принудительного пуска до момента, когда это необходимо.

Инициирующее устройство для управляемого пуска может иметь различные конструктивные и технические воплощения, но его основным назначением является обеспечение локального разогрева запорного клапана для активации оросительной сплинклерной системы. Среди технических решений, которые уже нашли свое воплощение в спринклерных системах нового поколения, можно назвать электронагревательные контактные элементы: нити накаливания и резисторы, газовые генераторы и фотоустройства с высоким тепловыделением.

На рынке новейших систем пожаротушения, отличающихся высокой надежностью и эффективностью, которые можно устанавливать не только в общественных местах и промышленных зданиях, но и в квартирах или частных домах, представлены разработки как отечественных, так и зарубежных компаний. В предлагаемых ими спринклерных системах управляемого пуска используются электрорезисторы или газогенерирующие устройства, играющие роль инициаторов работы оросителя.

www.kakprosto.ru

Спринклерная установка пожаротушения

Главная → Энциклопедия → С

Спринклерная установка пожаротушения — устройство, состоящее из водопроводной сети трубопроводов со спринклерными оросителями, размещёнными равномерно над защищаемой площади. В качестве огнетушащего вещества в спринклерной установке пожаротушения могут использоваться вода и водные растворы с различными добавками, повышающими огнетушащую эффективность воды или позволяющими получать пену. В настоящее время в спринклерных установках пожаротушения для подачи воды обычно применяются насосные станции, имеющие в своем составе два насосных агрегата: основно и резервный. Привод насосов может быть как электрический, так и от двигателя внутреннего сгорания. Гидравлический расчёт трубопроводной системы спринклерной установки ведется из условия, что давление в трубах должно находиться в пределах от 0,14 до 1,0 МПа. Различают спринклерные установки пожаротушения: водозаполненные для помещений с минимальной температурой воздуха 5 °С и выше; воздушные для неотапливаемых помещений зданий с минимальной температурой ниже 5 °С. Спринклерные установки пожаротушения размещаются на больших площадях, и для облегчения контроля и обслуживания их разбивают на секции узлами управления, представляющими собой совокупность устройств (трубопроводной арматуры, запорных и сигнальных устройств, измерительных приборов и прочих устройств), которые расположены между подводящими и питающими трубопроводами. В водозаполненных спринклерных установках пожаротушения давление в трубопроводах в дежурном режиме до узлов управления и выше обеспечивается автоматическим водопитателем — подпитывающим насосом или гидропневмобаком. В воздушных спринклерных установках пожаротушения давление в трубопроводе до узла управления обеспечивается автоматическим водопитателем, выше узла управления, как правило, воздушным компрессором. При появлении теплового фактора пожара срабатывает спринклерный ороситель, питание распределительной сети в начальный период тушения осуществляется от автоматического водопитателя. По мере расходования воды давление в трубопроводе падает, открывая клапан узла управления, при этом происходит срабатывание датчиков давления, выдающих сигнал о срабатывании узла управления, а также на включение систем оповещения о пожаре и управления эвакуацией и систем противодымной защиты. Для воздушной спринклерной установки пожаротушения начало тушения связано с выходом воздуха из распределительной сети и заполнением её водой, при этом инерционность срабатывания (время с момента обнаружения до подачи огнетушащего вещества) должна быть не более 180 с. Спринклерные установки пожаротушения действуют по принципу локального тушения по площади с последовательным срабатыванием спринклерных оросителей. Продолжительность работы установки от 30 до 60 мин в зависимости от пожарной опасности объекта.

Лит.: ГОСТ Р 50680-94. Установки водяного пожаротушения автоматические. Общие требования. Методы испытаний; ГОСТ 50800-95. Установки пенного пожаротушения автоматические. Общие технические требования. Методы испытаний; НПБ 88- 2001 Установки пожаротушения и сигнализации. Нормы и правила проектирования.
