Спринклерной системы – Спринклерная система пожаротушения — что это такое, принцип работы, ороситель и узел управления, клапаны спринклерной системы, расчет и монтаж, цена и где купить в Москве и СПб

Содержание

Спринклерная система пожаротушения: принцип работы

Человек всегда стремился добиться совершенства практически во всем. Реальным подтверждением этому служит прогресс в технической области. Сегодня совершенно на другой уровень, более высокий, вышла система пожаротушения. Современные способы ликвидации огня позволяют сохранить жизни людей, находящихся в определенных помещениях, а также уберечь их имущество. Одним из вариантов борьбы с пожаром стала спринклерная система, которая устраняет возгорание сразу же после его возникновения. Если объект оснащен таким способом тушения открытого пламени, то не приходится дожидаться приезда специальных служб, а также пользоваться огнетушителями.

Разновидности противопожарного водоснабжения

Сегодня для зданий общественного назначения создают спринклерные и дренчерные системы. Первые бывают воздушными, водяными и смешанными. Эти системы предназначены для установки в помещениях как с отоплением, так и без него. В водяных установках трубопроводы полностью заполнены жидкостью. Поэтому используются такие системы только в отапливаемых помещениях. В воздушных установках вода поступает в трубопровод только после срабатывания контрольно-сигнального клапана. Их можно использовать в неотапливаемых помещениях. Трубопроводы изначально заполнены сжатым воздухом, поэтому только после его выхода начинается тушение огня водой. Также для помещений, которые не имеют отопления, применяются смешанные системы. В таких установках трубопроводы летом заполнены водой, а зимой в них находится сжатый воздух, так как жидкость при низких температурах замерзает.

Дренчерные системы имеют в своем составе головки, которые оснащены отверстиями диаметром 8, 10 и 12,7 мм. Такие элементы применяются не только для тушения пожара, но также с их помощью создаются водяные завесы. Они предназначены для изоляции очагов возгорания. В действие такие системы могут приводиться ручным и автоматическим методом.

Особенности применения установок спринклерного типа

Такой вид тушения пожаров происходит полностью автоматически. Спринклерная система создается на больших объектах. Особенностью этих установок является локализация открытого пламени на закрытых площадях, где распространение огня сопровождается большим количеством тепловыделений. Чаще всего такой способ тушения пожаров применяется в местах большого скопления людей, на автостоянках, имеющих закрытый тип, в многочисленных офисах, торговых и производственных помещениях.

Принцип работы

Из водопроводных сетей состоит любая спринклерная система пожаротушения. Принцип работы заключается в том, что установка всегда готова к подаче вещества, которое способствует ликвидации возгорания. Это может быть вода или специальный состав. Работа системы осуществляется под высоким давлением. По всей площади определенного помещения распределены разбрызгиватели, которые в обычном состоянии закрыты спринклерами. Ими являются специальные насадки, изготовленные из легкосплавного материала. Когда возникает пожар, на клапан воздействует высокая температура, при этом происходит вскрытие пломбы и осуществляется подача средства для тушения пламени.

Особенности конструкции

Спринклерная система пожаротушения может состоять из нескольких отдельных секций. Каждая из них оснащается индивидуальным контрольно-сигнальным клапаном. Также отдельная секция может оборудоваться специальными устройствами, которые осуществляют подачу сжатого воздуха. Это необходимо для того, чтобы повысить давление в трубопроводах. Такие особенности конструкции систем пожаротушения зависят от площади объекта, а также его конфигурации.

Виды устанавливаемого оборудования

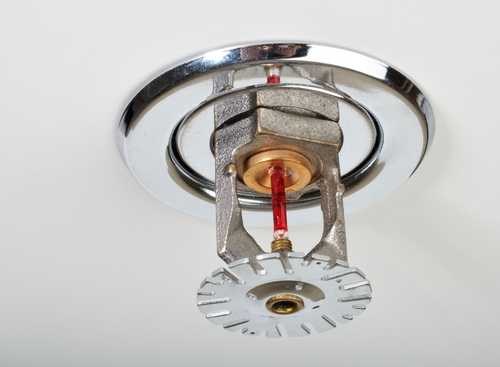

Любая спринклерная система имеет тепловые замки. В большинстве случаев они срабатывают, когда температура достигает 79, 93, 141 или 182 градусов. Первые два значения относятся к низкотемпературным системам. Их срабатывание должно происходить не позднее чем через 300 секунд после возникновения пожара. Такое требование указано в ГОСТ Р 51043-2002. Два следующих значения относятся к высокотемпературным системам. Для них тепловой замок должен сработать не позднее чем через 600 секунд после того, как началось воспламенение в помещении.

Проектирование и монтаж спринклерной системы пожаротушения

Первоначально всегда необходимо выполнить проект. Он понадобится для правильного размещения на объекте оборудования и трубопроводов системы пожаротушения. Когда выполняется разработка чертежей, всегда учитывается площадь определенного помещения. Также необходимо принимать во внимание расход вещества, требуемого для тушения пожара. В зависимости от типа помещения определяется месторасположение каждого элемента системы, которыми являются оросители, трубопроводы, а также насосная станция и узел управления. При этом обязательно учитывается высота потолков, существующая вентиляция и параметры, при которых будет осуществляться подача воды.

Монтаж спринклерной системы состоит из нескольких этапов. На объект сначала поставляются все необходимые материалы и комплектующие. Затем выполняется прокладка кабелей и непосредственно самих трубопроводов системы. Далее осуществляется монтаж других элементов, которые входят в состав установки пожаротушения. На последнем этапе проводятся пуско-наладочные испытания.

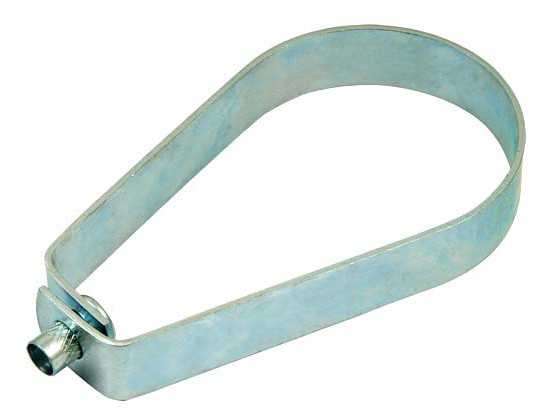

Основной элемент для крепления труб

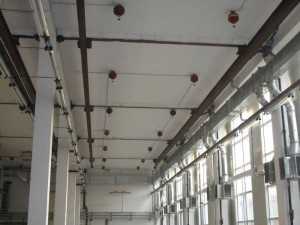

Трубопроводы спринклерных систем подвешиваются к горизонтальным поверхностям. В основном ими являются потолки помещений. Для упрощения монтажа труб применяют хомут для спринклерных систем. Внешний вид такого приспособления имеет каплевидную форму. Изготавливаются хомуты, как правило, из оцинкованной стали. Они имеют различный диаметр, в зависимости от размеров используемых труб в системах. В хомутах существует специальное отверстие, которое предназначено для закрепления их на потолке. Чтобы выполнить такой процесс, необходимо вставить стержень с резьбой, который будет зафиксирован при помощи гайки. При использовании такого способа монтажа существует возможность регулировать уровень трубопровода. Обычно первоначально выполняется установка необходимого количества хомутов на потолке, после чего производится монтаж непосредственно самой системы. Благодаря использованию таких элементов установка трубопроводов происходит очень быстро. Хомуты можно крепить при помощи разных средств — это могут быть штифты или шпильки с резьбой.

Обслуживание установок

Спринклерная система, как и любая другая инженерная сеть, нуждается в регулярном сервисе. Он имеет большое значение для поддержания установки в рабочем состоянии. Одними из главных элементов являются оросители, которые необходимо постоянно проверять на предмет отсутствия повреждений физического характера. Нужно следить за тем, чтобы у них не было протечек, а также на таких элементах не должны присутствовать следы коррозии и разрушения. Если дефекты все же будут обнаружены, то необходимо выполнить обязательно замену тепловых замков, при этом осуществляется полный слив жидкости. После проведения всех работ производится перезапуск системы. Также владельцем таких установок необходимо знать, что их безаварийная эксплуатация возможна на протяжении 10 лет после выполнения монтажа.

Эффективность спринклерных систем

В настоящее время для получения достоверных сведений о работе какого-либо оборудования выполняют сбор сведений, из которых формируется статистика. Согласно последним данным, спринклерная система пожаротушения эффективно выполняет свои задачи, если в 10-40% возможных случаев произойдет срабатывание хотя бы одного оросителя. До 80 процентов возгораний удается устранить при одновременном включении 10 клапанов. При этом такая эффективность наблюдается на значительной территории. Выполнив монтаж спринклерной системы на объекте, владелец помещения израсходует минимальное количество денежных средств. В итоге он получит установку пожаротушения, которая будет полностью работать в автоматическом режиме. Одновременно с этим она не зависит от подключения к электрической сети. Все перечисленные преимущества позволяют спринклерной установке занимать лидирующие позиции среди всех существующих на сегодня систем тушения пожаров.

fb.ru

Спринклерная система пожаротушения: безопасность на первом месте

Во все времена здоровье и безопасность человеческой жизни стояли на первом плане. Для достижения этого сегодня придумано большое количество специальных средств и систем, которые позволяют каждому человеку чувствовать себя полностью защищенным. Однако существует такой враг, который является наиболее опасным. Более того, он способен унести жизни большого количество людей за одно мгновение. Что это за враг?

Речь идет об огне. Каждый год миллионы людей гибнут или получают серьезные травмы от возникновения пожара. В связи с этим придумано множество систем, которые позволяют максимально защитить людей от пожара. Одним из таких современных и эффективных средств является спринклерное пожаротушение. Что делает его таким эффективным? Каков принцип его работы? Ответы на эти и другие вопросы вы сможете получить в этой статье.

Эффективность действия

В отличие от большинства обычных систем пожаротушения, спринклерная значительно отличается по составу деталей. Более того, ее продуктивность и надежность заключаются и в продолжительном сроке эксплуатации. Для устранения пожара, главным образом, используется вода, подача которой ведется из водопровода.

Чтобы поддерживать в установке постоянное давление на заданном уровне, разработана специальная система обратных клапанов. Поэтому если в системе даже на короткое время отсутствует давление, то установка сработает, так как в ней самой будет присутствовать достаточное давление.

Неоспоримые преимущества спринклерного пожаротушения:

  • автоматизированная система работы;
  • не нуждается в электропитании;
  • в любой момент готова к работе;
  • продолжительный срок эксплуатации;
  • не имеет сложных схем по обратной связи.

Данная система эффективно работает в пределах 12 м2 обслуживаемого помещения. Длительная работа спринклерной системы обеспечивается тем, что при необходимости срабатывает одно или несколько устройств, благодаря чему поддерживается стабильное давление.

Но, несмотря на все преимущества, подобная установка имеет и недостатки:

  • она зависима от общей температуры воздуха;
  • зависима от системы водоснабжения;
  • непригодна для тушения электрических сетей;
  • инерционность срабатывания.

Однако, несмотря на минусы, такая система работает без участия человека, полностью в автоматическом режиме. Более того, она тушит не только очаг возгорания, но и смачивает окружающие предметы. По этой причине на сегодняшний день именно спринклерное пожаротушение является наиболее эффективным.

Принцип работы

Спринклерная система работает по следующему принципу: очаг пламени локализуется посредством высокого давления водяного распыления. Одними из основных ее элементов являются спринклеры. Спринклер — это головка, которая монтируется непосредственно в систему пожаротушения. В большинстве случаев ее монтируют на потолок.

Чтобы осуществлять контроль ситуации в конкретном помещении, дополнительно устанавливаются датчики. Их цель: определять уровень температуры, а также уровень задымленности. В случае, если присутствует риск появления пожара, эти датчики быстро обнаруживают нарушение нормы, фиксируют степень поднятия температуры и задымленности.

После чего сигнал незамедлительно передается на основной блок управления. Затем активизируются спринклеры, которые устраняют возгорание посредством распылителей тонкими струями воды.

За последние несколько лет, работа бытовой спринклерной системы пережила большое количество усовершенствований. Например, в сегодняшней системе применяется пластиковая труба.

Она содействует понижению затрат на монтажные работы, что позволяет значительно упрощать данный процесс. При этом эффективность и высокое качество работы не ухудшается, а, напротив, улучшается.

Некоторые подобные системы разрабатываются таким способом, чтобы в процессе функционирования наносить минимальный вред имуществу, которое находится внутри помещения. Даже тем предметам, которые изготовлены из дерева, картона или бумаги!

Сегодня можно купить спринклеры разнообразных стандартов. Это хорошо понимают производители: ведь каждый пользователь хотел бы иметь ту систему, которая будет наносить минимальный вред общему интерьеру.

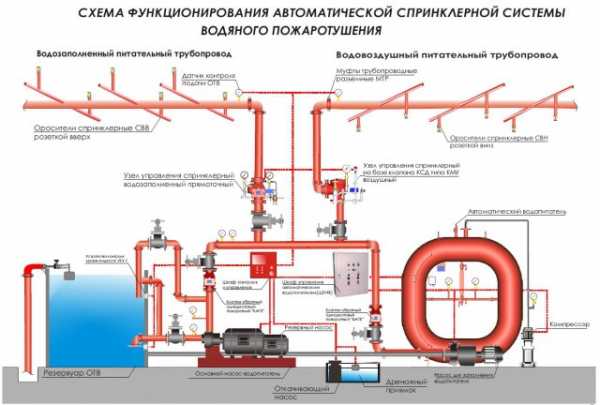

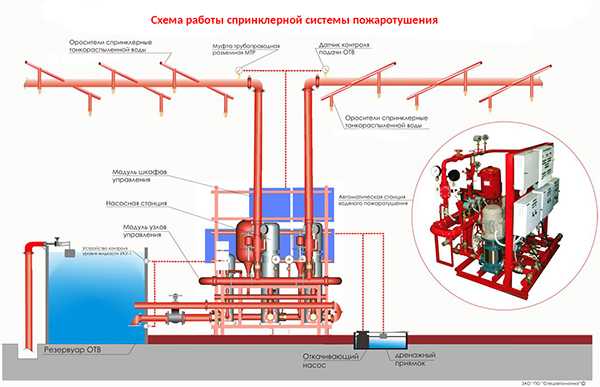

Общая схема функционирования спринклерной системы пожаротушения.

Многие люди имеют неправильное представление о работе данной системы. Они полагают, что при сигнале тушения автоматически включаются все спринклеры, а это, несомненно, приносит вред имуществу. Поэтому и была разработана система пожаротушения так, чтобы срабатывали лишь те распылители, которые находятся максимально близко от очага возгорания.

Следовательно, все домыслы о ее неэффективной работе можно полностью откинуть. Ведь если тушить пожар брандспойтом, вреда имуществу, безусловно, будет нанесено больше, чем от спринклерной стационарной установки пожаротушения, принцип действия которой — распыление воды.

Требования к системе

Следует отметить, что все работы по монтажу, а также выбору оборудования должны полностью соответствовать нормам, изложенным в СНИП. Например, некоторые системы срабатывают при температуре в 79 °С, в 93 °С, в 141 °С и в 182 °С. Время срабатывания спринклера при 79 °С и при 93 °С допускается до 300 секунд, а при 141 °С и при 182 °С — до 600 секунд.

Поэтому для стабильной и исправной работы установки крайне необходимо осуществлять регулярное ее обслуживание. Более того, даже при исправной работе системы не допускается ее эксплуатирование дольше, чем десять лет с момента производства.

Что касается применения спринклерной системы, то ее используют главным образом в сооружениях коммерческого, административного и промышленного назначения. Однако в некоторых случаях ее устанавливают и в жилых домах, но это делается исключительно по желанию владельцев.

Непосредственно во время проектирования системы инженеры, в согласии со СНИП, решают, какие вертикальные и междуэтажные перекрытия будут служить в качестве противопожарной преграды.

То есть весь дом разбивается на отсеки, в рамках которых и будет осуществляться локализация пожара. Такие расчеты позволят сделать установку наиболее полезной.

При проектировании и монтаже системы, тщательно выдерживается расстояние между головками. Так, радиус действия одной равняется двум метрам. Согласно СНИПу в жилых помещениях установка спринклеров осуществляется на расстоянии не более 4 метров друг от друга.

Еще одна норма по использованию спринклерной системы в соответствии со СНИП, — это установка в здании, имеющее площадь в 75 м2 и больше (к примеру, 25-этажное здание).

Чтобы предотвратить проникновение огня через полости, разработчики должны придерживаться СНИП 21-01-97, а именно: монтировать автоматические устройства в виде муфт и гильз в тех местах, где осуществляется пересечение трубопровода противопожарной преграды. Их установка производится в перекрытия или в другие места трубопровода, которые состоят из нескольких слоев.

В момент, когда температура повышается из-за возгорания, один из слоев расширяется и заполняет пустоту, которая образовалась в результате трубы из пластика.

Итак, при соблюдении всех норм и требований СНИП, можно создать отличную и работоспособную спринклерную систему, которая будет эффективно и в короткие сроки устранять огонь.

Особенности монтажных работ

Установка данной системы осуществляется на резиновых хомутах, которые закрепляются к потолку каждые полтора метра. После осуществляется сваривание всех труб и штуцеров, которые монтируются согласно расчетам составленного проекта. Чтобы вода поступала в систему пожаротушения, используется насосное оборудование. С целью улучшения водяного пожаротушения устанавливается дополнительный насос (так называемый, резервный).

Также следует установка водяного бака вместительностью на 8 тысяч литров. Этого объема воды хватает на беспрерывную работу системы в течение 30 минут. После осуществляется монтаж основной автоматической спринклерной системы, а именно — ее узла. Этот узел имеет достаточно простой принцип работы.

В системе применяется специальное реле протока. Во время срабатывания спринклера, под давлением начинает распыляться вода. Соответственно, в трубопроводе падает давление, после чего и срабатывает данное реле протока, которое включает насосное оборудование. В заключение работ монтируются спринклеры.

Спринклеры или дренчеры?

Помимо спринклерной, сегодня существует несколько других видов установок пожаротушения, например, дренчерная система. В отличие от своего аналога, дренчерная оборудована распылителем, в котором имеются открытые входные отверстия. При этом нет необходимости в использовании теплового замка. Система начинает работать в момент, когда срабатывает пожарная сигнализация. Делается это автоматически или при помощи ручных дистанционных установок.

Немного по другому принципу работает спринклерное пожаротушение. Как говорилось выше, это система из трубопроводов, которая заполнена водой с соответствующим давлением. Также она оснащается оросительными головками. Отверстие в спринклерной головке закрывается тепловым замком. Его распаивание осуществляется, как только температура превышает заданный рубеж. Как следствие, осуществляется локализация огня.

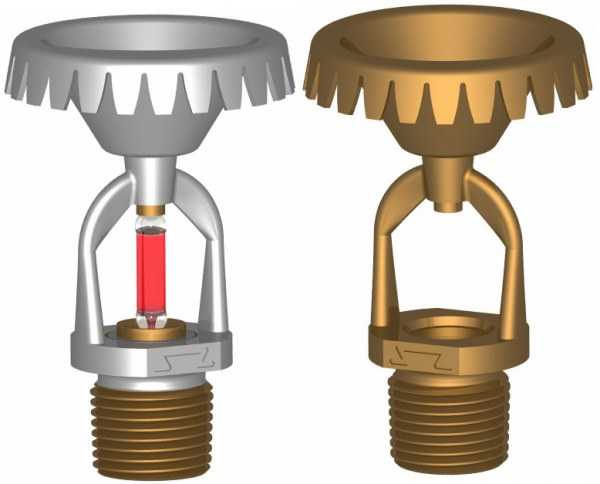

В спринклерную головку вставляется тепловой замок, а в дренчерную — нет.

Какую именно систему пожаротушения вы выберете — это ваше личное решение. Помните, что спринклерная система пожаротушения имеет свои преимущества и недостатки. Но ее эффективность напрямую будет зависеть от правильно осуществленных расчетов, а также строгого соблюдения технологических норм. Именно это позволит максимально защитить сотни, а то и тысячи жизней людей от последствий активного действия огня.

protivpozhara.com

Спринклерная система пожаротушения: устройство, принцип работы, схемы

Никто не станет спорить с утверждением, что пожар – одно из наихудших бедствий, которые могут случиться в жизни, поскольку его последствия редко бывают незначительными. Задача систем автоматического оповещения и тушения огня состоит в том, чтобы предотвратить пожар или его распространение с целью уберечь жизнь и здоровье людей, а также материальные ценности и оборудование. В наше время одной из самых распространенных являются автоматические спринклерные системы пожаротушения, о которых и пойдет речь в данной статье.

Содержание статьи:

Что такое спринклерная система и как она действует?

В соответствии с нормативными документами автоматические установки, гасящие пожар, должны предусматриваться в зданиях определенного назначения. К ним относятся различные производственные, административные и общественные здания с большим скоплением людей, устройство подобных систем в частном строительстве нормами не предусматривается. Несмотря на это, некоторые домовладельцы все же оборудуют свои дома пожарной сигнализацией, а то и пожаротушением. Для этого применяется спринклерная и дренчерная система, гасящая пламя с помощью воды либо других жидких составов или газов.

Дренчерная схема предназначена для тушения огня на значительных площадях большим количеством воды, поэтому чаще всего ее применяют при пожаре для охлаждения различных опасных объектов, что могут легко воспламениться либо для того, чтобы создать между очагом возгорания и остальным помещением водяную завесу. Объем воды, подающийся за единицу времени дренчерной системой, настолько велик, что последствия ее работы могут превышать урон от пожара. Особенность этого метода в том, что пожарные трубопроводы наполняются водой только после возгорания, по сигналу автоматики или от ручного включения.

В свою очередь, спринклерная система пожаротушения – это сеть трубопроводов с установленными на них распылителями воды, действующими локально. Ее основное отличие от дренчерной в том, что каждый водяной ороситель (спринклер) срабатывает самостоятельно в автоматическом режиме при наличии в зоне его расположения определенной температуры. Таким образом, при возникновении локального возгорания в помещении сработает один или несколько оросителей, находящихся в зоне повышенной температуры, это и есть принцип работы спринклерной системы пожаротушения.

Устройство спринклерной системы

В обычном отапливаемом здании трубопроводы, к которым подключены все распылители, постоянно заполнены водой или другим составом, находящимся под давлением. Его обеспечивает специальный насос, и в случае возгорания он для поддержания давления станет качать воду из водопроводной сети или пожарной емкости. В соответствии с нормами для этих целей предусматривается не менее 2, а то и 3 насосов, один из которых – рабочий, а остальные — резервные.

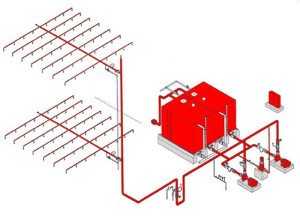

Схема устройства спринклерной системы

В неотапливаемых сооружениях устройство спринклерной установки предусматривает опорожнение сети в зимнее время. Во избежание замерзания воды в трубопроводах они заполняются сжатым воздухом, который быстро выпускается из системы после срабатывания автоматического клапана во время пожара и трубы заполняются составом для тушения пламени. Однако при таких условиях увеличивается время до начала орошения водой, а значит, возрастает вероятность распространения огня.

Современные системы пожаротушения могут включаться и ручным способом. Особенно это актуально в сооружениях с высокими потолками, где локальное возгорание не всегда поднимает температуру в зоне расположения спринклеров.

Задачи по расчету и проектированию данных систем должны выполнять специализированные организации, имеющие все необходимые разрешения, поскольку ответственность этой работы очень высока. Как правило, при разработке используются следующие схемы спринклерных систем:

  • с перекрытием зон орошения;
  • без перекрытия зон орошения.

Первый вид схем отличается надежной работой и предполагает применение на ответственных объектах, но требует большого количества спринклеров и, соответственно, воды для тушения огня.

Схема без перекрытия зон также имеет право на жизнь, так как более экономична в монтаже и не требует большого расхода воды.

Расстояние между распылителями определяется в зависимости от выбранной схемы, высоты потолков и технических характеристик устройства. Обычно спринклерные установки пенного пожаротушения располагают в верхней части помещения, под потолком, чтобы поток воды или пены в виде факела был направлен вниз. Тем не менее существуют и настенные варианты спринклеров, их применяют при слишком высоких потолках производственных зданий или для защиты ценного оборудования. Кроме того, в схемах часто задействована функция включения не менее двух оросителей с целью предохранения от ложного срабатывания.

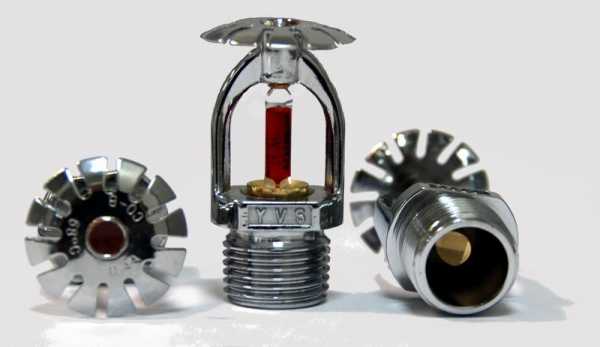

Конструкция спринклера

Как можно понять по названию, водяное спринклерное пожаротушение основано на работе главного элемента схемы – спринклера. Простыми словами, это распылитель, снабженный так называемым тепловым замком, что играет роль спускового крючка. Обычно в качестве теплового замка выступает стеклянная колба с жидкостью либо плавкая вставка. В дежурном режиме замок сдерживает сжатую тарельчатую пружину, на конце которой находится крышка клапана, перекрывающая путь воде. Сами спринклеры и их детали изготавливаются из цветных металлов, стойких к коррозии.

Стеклянная колба или плавкая вставка рассчитана на определенный порог температуры окружающей среды. При превышении этого порога жидкость внутри колбы расширяется и разрушает ее, соответственно, плавкая вставка теряет жесткость и тепловой замок открывается. Высвобождается пружина, которая поднимает крышку клапана и тем самым открывает доступ струе воды, находящейся под давлением. Далее, строение корпуса обеспечивает ее качественное распыление. При этом давление воды в системе начинает снижаться, что фиксирует датчик и включает в работу насос для пожаротушения.

Оросители противопожарных систем должны соответствовать следующим показателям качества:

Герметичность. Поскольку устройство постоянно находится под высоким давлением, то этот показатель играет большую роль. Протечка недопустима, ведь вода может попасть на дорогостоящее оборудование, документы, людей и так далее.

Прочность. Качественно изготовленный спринклер не должен терять работоспособность от внешних воздействий, таких как высокая или низкая температура, влияние агрессивных сред, устойчивость к ударным нагрузкам. Кроме того, розетка устройства обязана работать при максимальном давлении выходящей струи до 1.25 МПа.

Надежная работа теплового замка. Он должен воздерживаться от ложного включения оросителя при резких перепадах температур.

Чувствительность и скорость срабатывания. Для низкотемпературных спринклеров максимальный промежуток времени включения составляет до 300 сек, для высокотемпературных – до 600 сек.

Интенсивность орошения. Данный показатель должен соответствовать нормативным требованиям, предъявляемым к распылителям с различными диаметрами выходных отверстий (от 8 до 20 мм).

Заключение

Как способ локальной борьбы с огнем спринклерное пожаротушение является наиболее эффективным, его работа зачастую предотвращает вмешательство пожарных команд и что самое важное, нанесение вреда жизни и здоровью людей.

Рекомендуем:

venteler.ru

Спринклерная система пожаротушения

Вы находитесь здесь:   Главная страница » Пожарная защита » Системы пожарной сигнализации и пожаротушения



Как любое существо на планете, человек становится беззащитным перед лицом разбушевавшейся стихии – огня. Поэтому люди, стремясь обезопасить от огня себя и свое имущество, устанавливают в домах системы пожаротушения, срабатывающих самостоятельно, даже в случаях отсутствия человека в помещении.

В нашей статье описываются установки спринклерной системы пожаротушения.

Автоматические системы пожаротушения

Автоматическими называют установки спринклерного и дренчерного типа (АУТП). Во время превышения пределов допустимой температурной нормы обе системы реагируют моментально и самостоятельно, без постороннего вмешательства. Только спринклерные системы в любом случае срабатывают автоматически, в то время, как дренчерные можно запустить и вручную.

По типу используемых компонентов для тушения огня системы пожаротушения автоматического срабатывания бывают:

  • водяными;
  • порошковыми;
  • газовыми;
  • пенными.

Устройство автоматического срабатывания на водной основе используется чаще всего из-за сравнительно низкой стоимости. Правда многие боятся, что во время небольшого возгорания спринклерные оросители зальют все площадь и нанесут серьезный урон имуществу.

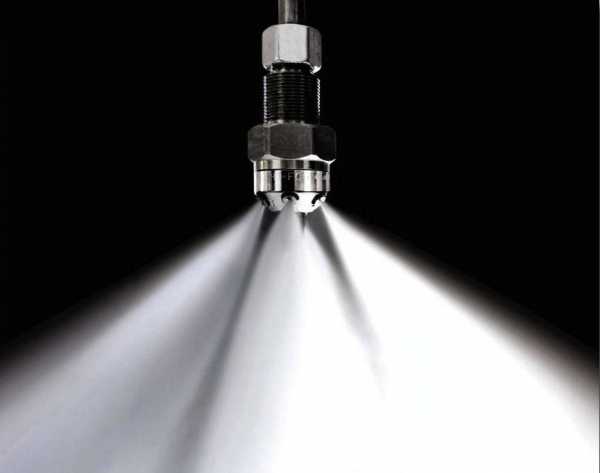

На самом деле это миф. С развитием технологий разработаны системы тонкого орошения, которые образуют своеобразную водяную завесу и локализуются непосредственно на участке возгорания. Это не только спасает имущество в остальной части помещения, но и снижает расход воды для ликвидации пожара.

Автоматические устройства на основе газа. За счет подачи газа снижается концентрация кислорода, и огонь гаснет, не испортив имущество и не повредив электроприборы. Газ используется только негорючий, к примеру, азот или аргон. То есть система пожаротушения при помощи газа будет просто необходима на производствах и помещениях с оборудованием, работающим под постоянным напряжением.

Принцип работы пенных систем схож с газовым: заливая все предметы на участке возгорания, пена имеет способность перекрывать полностью доступ кислорода к огню.

Порошковая система срабатывает автоматически от пожарной сигнализации. Порошок не повреждает имущество, находящееся внутри, выдерживает большой перепад температуры от -50˚С до +50˚С. Но порошок опасен для здоровья людей, особенно для дыхательной системы.

Принцип работы спринклерной системы

Принцип работы данной системы прост: при возникновении пламени начинает свою работу установленная не потолке оросительная головка с тепловым замком – спринклер. При увеличении температуры воздуха тепловой замок спринклера распаивается. Затем через специальные отверстия для распыления через розетку спринклера разбрызгивается вода под высоким давлением.

Контролируют пожарную ситуацию специально установленные датчики дыма и температуры. Появление дыма и превышение температурной нормы активируют работу датчика, который подает сигнал в блок управления. Он уже приводит в действие работу спринклера.

Специальные обратные клапаны обеспечивают постоянное давление на нужном уровне.

Требования к системе. Виды и стандарты

Главным требованием, которые предъявляются к автоматизированным установкам, является скорость подачи тушения пламени на начальном этапе, чтобы огонь не успел набрать обороты и распространиться на другие территории.

Для этого на этапе монтажа противопожарной установок необходимо следить за тем, чтобы работы и оборудование соответствовали нормам СНИП, приказам МЧС, ГОСТам. Все оборудование должно сопровождаться паспортами и сертификатами качества..

Согласно существующим нормам, допустимое время срабатывания теплового замка спринклера зависит от температуры, необходимой для его запуска. Чем выше температура начавшегося пожара, тем быстрее должен сработать механизм его ликвидации. Согласно ГОСТ Р 510043-2002, при t=79˚С и t=93˚С максимальное время срабатывания замка головки – 300 секунд.

На этапе проектирования необходимо учесть нормы СНИП при расчете расстояния между орошающими головками в помещении.

Необходимо также учесть возможные повреждения электрического питания или отказ работы одного из элементов узла. Для предотвращения подобных ситуаций необходимо добавить в проект дополнительный источник электроэнергии, запасные насос и резервуар для воды.

Существуют нормы, в которых указан перечень таких зданий и сооружений, в которых установка систем для тушения пожара автоматического срабатывания является обязательным («НПБ 110-03», утвержденные приказом МЧС РФ). К ним относятся, например, административные помещения, склады , торгово-развлекательные центры и т.д. А установка АУТП в жилых помещениях имеет скорее рекомендательный характер.

Для обеспечения эффективной и бесперебойной работы АУПТ спринклерного типа необходимо регулярное проведение контроля и обслуживания всех составляющих системы: контроль исправности датчиков, проверка оросителей, запорной арматуры, насосов, труб и прочих составляющих на предмет отсутствия протечек, механических повреждений, коррозии.

При обнаружении неисправности любых элементов системы, необходима их срочная замена или ремонт. Также нельзя забывать о том, что даже при бесперебойной работе системы, предельный срок использования АУПТ спринклерного типа – 10 лет. По истечении этого времени установку нужно менять.

Преимущества перед другими системами


Как и у любой другой системы, АУПТ спринклерного типа имеет свои преимущества и недостатки. Рассмотрим их подробнее.

Преимущества:

  • автоматическое срабатывание устройства;
  • безопасность для организма человека;
  • относительно низкие затраты;
  • продолжительный срок использования – 10 лет;
  • работает автономно.

Недостатки:

  • в редких случаях срабатывает инерционно;
  • неэффективна при тушении огня от электрических приборов;
  • может испортить некоторые предметы, находящиеся в радиусе действия спринклера.

Все же перечисленные недостатки не являются достаточным аргументом для отказа от установки обсуждаемой системы.

Современные варианты исполнения

В зависимости от температуры воздуха помещения используются следующие варианты исполнений АУПТ спринклерного типа:

  • водозаполненные;
  • воздушные.

Уже из названия становится понятно, что водяные спринклерные установки – трубопроводы, где рабочей средой является вода под напором. Водозаполненные системы спринклерного типа применяются только в отапливаемых помещениях во избежание промерзания воды в трубах в холодное время года.

В качестве альтернативы водяным установкам для помещений без отопления станут воздухозаполненные или воздушные системы. Принцип работы воздухозаполненных систем следующий: в режиме ожидания в трубопроводе постоянно находится не вода, а сжатый воздух. В случае срабатывания датчика специальный клапан выводит воздух, по трубам начинает поступать под напором вода и попадает в зону пожара с помощью оросителя.

Оросители АУТП водозаполненные монтируются в вертикальном положении розетками вверх, либо вниз, либо горизонтально. В воздухозаполненных системах установка оросителей возможна только в вертикальном положении розетками вниз или горизонтально.

Спринклерная система на основе воздуха

Такая установка получила также определение «сухой». Воздушная АУП обеспечит эффективную защиту в условиях огромного перепада температур от -50˚С до +50˚С.

Принцип работы воздушной АУПТ следующий: при повреждении теплового замка спринклера через специальный клапан выходит сжатый воздух. Благодаря этому в трубе происходит незначительное повышение давления. Это, в свою очередь, заставляет работать клапаны для воды, которые уже запускают воду по трубопроводу.

Таким образом, выбирая спринклерную систему, можно не переживать за безопасность людей и имущества. Ее универсальность, долгий срок службы, доступность и безопасность средства для тушения (воды), реакция только одного оросителя в конкретной точке пожара делают АУТП спринклерного типа незаменимой в помещениях, где постоянно много людей.

Не стоит забывать, что установки автоматического пожаротушения должны дополняться ручными средствами. Чаще всего эти средства скомплектованы на пожарном щите. ГОСТ на щиты рассмотрен в этой статье. Во все варианты комплектации щита входят огнетушители различных типов. Ваша задача — контролировать их исправность и сроки годности.

Для обеспечения долгой и бесперебойной службы перед установкой системы необходимо убедиться, чтобы все оборудование и процесс монтажных работ соответствовали установленным правилам и нормам.

Думаем, что вам будет интересно посмотреть ролик, где показано испытание спринклерной системы пожаротушения в действии.
