Спринклерное пожаротушение | 0112.

Для защиты зданий от пожаров, оперативного тушения очагов возгорания устанавливается специализированное оборудование. В частности, системы спринклерного пожаротушения. Они пользуются популярностью из-за своей доказанной эффективности и надежности.

Наша компания оказывает услуги по проектированию и монтажу систем спринклерного пожаротушения. Специалисты обладают необходимым опытом и высоким уровнем квалификации. Что гарантирует качество всех выполняемых работ.

Спринклерное пожаротушение: преимущества систем данного типа

Основное преимущество заключается в особенностях конструкции, используемых элементах и отдельных деталях.

Обратите внимание! Система спринклерного пожаротушения характеризуется длительным сроком эксплуатации.

Оборудование подключается к водопроводу. Для обеспечения нормальной работы необходимо поддерживать определенный уровень давления. В системе предусмотрены обратные клапаны, благодаря которым даже при недостаточном давлении в трубопроводе оборудование сработает, поскольку давление будет обеспечено в самой системе.

Среди прочих положительных характеристик:

• — автоматизация;
• — не требуется электропитание;
• — готовность к эксплуатации;
• — длительный срок службы.

При срабатывании системы осуществляется не только тушение очага возгорания. Также разбрызгиваемая вода смачивает предметы, находящиеся поблизости. Это препятствует распространению огня и понижает общий уровень температуры в помещении.

Как работает система спринклерного пожаротушения: принципы функционирования

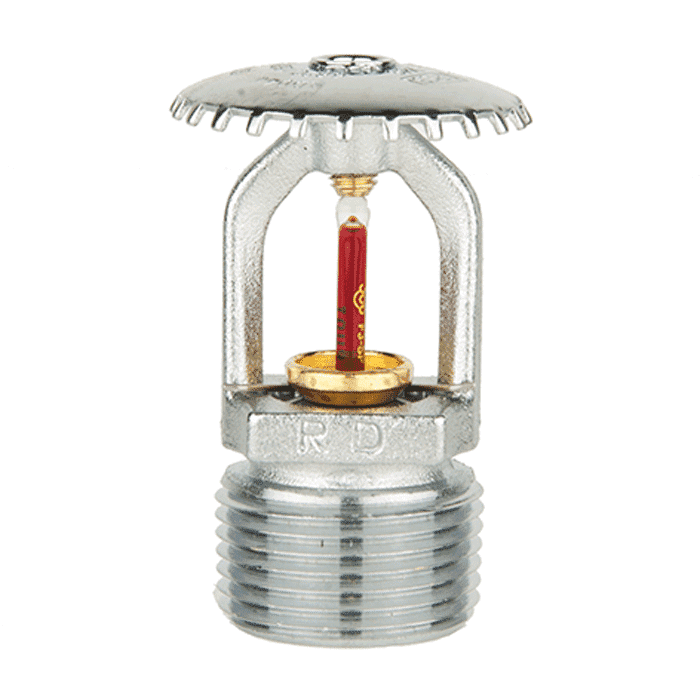

Главным элементом является спринклер – это небольшая головка, устанавливаемая в систему. Для выявления очагов возгорания монтируются датчики, которые определяют уровень температуры и уровень задымленности. В случае превышения установленных норм датчики передают соответствующее сообщение на блок управления. Блок активирует систему пожаротушения – из спринклеров разбрызгивается вода.

Для подключения спринклеров сегодня принято использовать современные трубы из пластика. Такой подход удешевляет стоимость монтажа. При этом эффективность системы не понижается.

Схема спринклерных систем тушения огня

Распространенное заблуждение – многие уверены, что при срабатывании датчиков включаются абсолютно все спринклеры, подключенные к системе. Это не так. Вода распыляется только из тех устройств, которые находятся в непосредственной близости к датчикам, выявившим возгорание.

Это позволяет говорить об эффективности – минимальных расходах воды. К тому же, не портится имущество, находящееся в прочих частях здания.

Особенности срабатывания датчиков

При монтаже системы обязательно учитываются все требования, прописанные в соответствующих нормативных актах.

В частности, речь идет о температуре, при которой срабатывают сигнальные датчики. Выделяется 4 типа такого оборудование – оно активирует систему пожаротушения при повышении температуры до следующих температурных показателей:

• — 79 градусов;
• — 93 градуса;
• — 141 градус;
• — 182 градуса.

Обратите внимание! В первых двух случаях допускается, что спринклер срабатывает до 5 минут. Во вторых двух случаях – до 10 минут.

Важно проводить регулярное обслуживание систем – это будет залогом ее работоспособности.

Применение спринклерных систем

Данный тип оборудования принято устанавливать в зданиях различного типа и предназначения:

• — торговых;
• — коммерческих;
• — промышленных;
• — офисных;
• — социальных;
• — и т.д.

К сведению! В жилых помещениях монтаж систем данного типа осуществляется исключительно по желанию собственника жилья.

Особенности монтажа систем спринклерного типа

При разработке проекта предусматривается разбивка здания на сектора. Это позволяет понять, какие стены и перекрытия создают отдельные отсеки для локализации огня.

Обратите внимание! Необходимо строго придерживаться расстояния между отдельными головками. Площадь тушения спринклера – 2 метра. Поэтому максимально допустимое расстояние между ними – не более 4 метров.

В соответствии с проектом прокладываются трубы. Для обеспечения нужного давления и постоянной подачи воды в систему, предусматриваются насосы. Для гарантированного функционирования оборудования рекомендуется монтировать резервное насосное оборудование.

К сведению! Система подключается к водопроводу. В отдельных случаях рекомендуется дополнительно монтировать накопительный бак определенной емкости (в зависимости от площади помещения и масштабности системы).

После включения системы сначала распыляется вода, которая уже находится в системе. Затем срабатывает реле потока – оно необходимо для того, чтобы активировать работу насосов. Они закачивают в систему воду.

Если вы хотите установить спринклерное оборудование для тушения пожаров на своем объекте, обращайтесь к нам. Мы разработаем проект в соответствии с особенностями зданиями и проведем качественный монтаж. Также мы оказываем услуги последующего обслуживания систем.

Особенности проектирования воздушных установок автоматического пожаротушения

В рубрику «Пожарная безопасность» | К списку рубрик  |  К списку авторов  |  К списку публикаций

Особенности проектирования воздушных установок автоматического пожаротушения

По статистике последние два года каждый третий проект автоматического пожаротушения разрабатывался для водовоздушной или воздушной спринклерной установок.

До середины 1990-годов водовоздушные установки пожаротушения применялись в средней климатической полосе России относительно редко и, как правило, в неотапливаемых складских помещениях.

В настоящее время использование воздушных установок пожаротушения значительно возросло, в основном за счет строительства многоэтажных неотапливаемых гаражей-стоянок. Технологи считают, что температурный режим неотапливаемого помещения наиболее благоприятен для хранения автомобилей. Учитывая резкий рост автомобилизации и наличие программ гаражного строительства, можно прогнозировать возрастающий спрос на установки воздушного спринклерного пожаротушения. Поэтому, принимая во внимание актуальность проблемы, появилась необходимость уточнить особенности проектирования вышеуказанных систем. Вопросы, возникающие во время проектирования пожаротушения, можно разделить на две группы: нормативные и технические

Нормативные документы

Ранее действовавшие нормативные документы — СН75-76 «Инструкция по проектированию автоматических установок пожаротушения» и СНиП 2.04.09-84 «Пожарная автоматика зданий и сооружений» конкретно оговаривали применение воздушного или водяного режимов при проектировании спринклерных установок. Например, если отопительный сезон составлял более 240 дней в году, то полагалось проектировать воздушную систему пожаротушения. Если отопительный сезон составлял в данной местности менее 240 дней, применялась водовоздушная система. В данном случае эксплуатировать установку только в воздушном режиме (без перевода в водяной режим в теплое время) не допускалось.

В действующих на настоящий момент нормах — НПБ 88-2001* «Установки пожаротушения и сигнализации. Нормы и правила проектирования» подобные уточнения отсутствуют. Видимо, выбор режима «воздушный — водяной» на действующих установках в зависимости от времени года является теперь прерогативой эксплуатирующей организации. Проектная организация в настоящее время руководствуется только пунктом 4.9. НПБ 88-2001*, где определяется, что «спринклерные установки водяного и пенного пожаротушения в зависимости от температуры воздуха в помещениях следует проектировать: воздушными — для неотапливаемых помещений с минимальной температурой ниже 5 °С». Из чего следует вывод, что к проектированию принимаются только воздушные или водяные установки. Такой подкласс, как водовоздушные системы, отныне не применяется, что в некоторых случаях технически не оправдано. Предлагается внести в пункт 4. 9 НПБ 88-2001* примечание, что «водовоздушной установкой является воздушная установка, обладающая конструктивной способностью перевода ее в водяной режим на теплый период года».

Проектирование воздушной спринклерной установки и сети внутренних пожарных кранов

Отдельному обсуждению подлежит вопрос о совместном проектировании воздушной спринклерной установки и сети внутренних пожарных кранов. Согласно п.4.32 НПБ 88-2001* «в спринклерных водонаполненных установках на питающих трубопроводах диаметром 65 мм и более допускается установка пожарных кранов».

Данное положение, по мнению автора, правомерно и для воздухонаполненных установок, необходимо только в регламенты обслуживающей организации добавить пункты о технологии периодического слива конденсата из патрубков пожарных кранов. При открытии пожарного крана на спринклерной секции первое время из крана будет сбрасываться воздух в объеме спринклерной секции, что приведет к некоторому увеличению инерционности ручного пожаротушения. Однако если учесть, что одновременно приводится в полное рабочее состояние спринклерное пожаротушение, а при монтаже обеспечивается значительная экономия труб, можно считать технически обоснованным объединение спринклерной системы и пожарных кранов. При этом нужно предусматривать мероприятия по защите от несанкционированного забора воды из ПК.

Необходимо отметить, что при разработке схем автоматики воздушных систем некоторые специалисты подсознательно стремятся обеспечить работу компрессора в автоматическом режиме, что не допускалось во время действия СНиП 2.04.09-84. В данный момент НПБ 88-2001* в пункте 11.5 определяют, что «аппаратура управления установок водяного и пенного пожаротушения должна обеспечивать: е) автоматическое и местное управление устройствами компенсации утечки сжатого воздуха из трубопроводов и гидропневматических емкостей».

По мнению автора, положение об автоматическом управлении компрессором технически не обосновано. Дадим пояснение к данному утверждению. В случае возникновения незначительных утечек, не связанных с пожаром, гидропневмобак подвергается «завоздушиванию» при включении компрессора в автоматическом режиме между дежурными обходами службы эксплуатации. Чтобы избежать «завоздушивания» гидропневмобака, необходимо вводить дополнительную автоматическую функцию — контроль уровня воды аппаратным методом с выдачей сигнала на пожарный пост. А это существующими сертифицированными комплектами пожарной автоматики не предусматривается. Другой пример: если на воздушной спринклерной системе вскроются один-два оросителя (например, в обособленном боксе), компрессор, включившись в автоматическом режиме, будет подавать в зону горения воздух. Учитывая конструктивную инерционность воздушных систем, подобная подкачка приведет к необоснованно продолжительной задержке подачи воды на тушение пожара.

Технические особенности воздушных систем

Проведем краткий обзор материальной базы для воздушных систем. Ранее при их проектировании применялись громоздкие узлы управления с несколькими клапанами, например: узел управления «В-ВС» (рис. 1) с клапанами В (воздушный и ВС (водосигнальный) или узел управления «ГД-ВС-КВП» с клапанами ГД (дренчерный группового действия), ВС (водосигнальный) и КВП (клапан воздушный пусковой). Можно констатировать, что данные конструкции обладали полным набором недостатков (дороговизна, сложность монтажа и отладки, крайне низкие эксплуатационные свойства), однако альтернативы им не существовало.

В настоящее время у проектировщиков появилась возможность выбора, в основном, за счет импортного оборудования. Например, клапан спринклерный воздушный DPV-1 (рис. 2), основная техническая идея которого заключается в оригинальной конструкции заслонки клапана. Заслонка за счет разности площадей давления по воздуху (сверху) и по воде (снизу), а также за счет разности плеча применения сил давления воздуха и воды на заслонку позволяет обеспечивать работу клапана в водовоздушном режиме. При этом давление воздуха в 1 атм уравновешивает (запирает) давление воды в 5,5 атм.

Существует также отечественная продукция, не имеющая аналогов — клапан КСД типа КМУ (рис. 3), который объединил в одном корпусе функции одновременно двух клапанов. Основная техническая идея заключается в сбалансированной гидравлической совместной работе двух, связанных каналами камер (рабочей и побудительной).

Из нового специального оборудования нужно отметить воздушные акселераторы (ускорители), которые получили «прописку» в НПБ 88-2001. Они являются большим подспорьем для проектировщиков, поскольку позволяют увеличивать объем спринклерной воздушной секции более чем на 25% (с 3 до 4 м3).

Следует отметить, что при проектировании воздушных систем разработчику необходимо внимательно подходить к постановке задачи на проектирование, выбору оборудования воздушных систем и их компоновки в объемно-планировочных решениях, поскольку существует вероятность создания чисто воздушной установки. Если эксплуатирующая организация переведет такую систему в водяной режим на теплый период, то она может не сработать при пожаре. Это обусловлено давлением естественного столба воды в стояке выше клапана на мембрану воздушной побудительной камеры (или заслонку клапана DPV-1). Если давление столба превысит заводские установки разности нижнего и верхнего давлений (как правило, 1/4 или 1/5), то узел управления просто не вскроется. Иными словами, если верхние оросители находятся на отметке +10 000, то водяной столб в вертикальном питающем стояке не позволит клапану открыться даже при вскрывшихся оросителях и давлении в «гребенке» узлов управления 0,4 МПа.

При проектировании узлов управления на выходе из них следует предусматривать, как правило, дополнительную задвижку. Задвижка служит для комплексного испытания установки пожаротушения без заполнения трубопроводов воздушных спринклерных секций водой, а также для эксплуатационных проверок в зимний период. В рабочем положении задвижка постоянно открыта.

Спринклерные оросители обязательно устанавливаются розетками вверх, чтобы в присоединительных муфтах и патрубках не скапливалась вода, которая замерзнет и повредит оросители при отрицательных температурах. Трубопроводы выполняются с уклоном в сторону узлов управления и не должны иметь несливаемых участков, «мешков» и контруклонов.

Одной из особенностей воздушных систем является недопустимость объединения этажных спринклерных трубопроводов на единый стояк через сигнализаторы потока жидкости СПЖ (в целях экономии узлов управления), даже если количество оросителей на объекте менее 800 штук и общая емкость системы не превышает 3 м3. Очевидно, что в случае объединения этажных разводок на единый стояк давление воздуха при вскрытии оросителей упадет во всей системе одновременно, и поток жидкости, созданный пожарными насосами, двинется одновременно по всем не заполненным водой направлениям. Хотя в паспорте СПЖ указывается, что сигнализатор потока включается при создавшемся потоке 38 литров в минуту, практика показала, что СПЖ срабатывает также при сильном динамическом толчке, который, несомненно, будет присутствовать в момент перехода состояния «воздух-вода». При этом следует подчеркнуть, что в НПБ 88-2001* это положение не прописано.

Если к проектированию принята воздушная установка пожаротушения (без перевода в водяной режим на летний период), то в большинстве случаев появляется возможность исключить из схемы насосной станции пожаротушения гидропневмобак или «жокей-насос», что позволит уменьшить стоимость насосной станции и оборудования автоматики. Такое техническое решение возможно, если в качестве водопитателя используется городской водопровод с гарантированным минимальным давлением, обеспечивающим срабатывание узлов управления. Рабочий насос при таком решении желательно запускать не по сигналу падения давления в «гребенке» насосной станции, а по сигналу от сигнализатора потока жидкости СПЖ и сигнализатора давления СДУ в открывшемся направлении. Рекомендуется сигнал от СПЖ использовать также в схемах включения автоматических дренчерных завес.

При проектировании автоматических дренчерных завес, подключаемых к спринклерным секциям, необходимо предусмотреть дополнительные мероприятия по удалению остатков воды из дренчерной завесы после срабатывания системы пожаротушения. Как правило, устанавливается пробка-заглушка (под ключ) в нижней части дренчерной завесы.

В схемах автоматики воздушных спринклерных систем необходимо предусматривать дополнительный сигнал о критическом давлении воздуха в спринклерных секциях с выводом на пожарный пост круглосуточного дежурства. Поскольку существующие комплектные системы автоматики индикацию подобного сигнала не предусматривают, сигнал от электроконтактных манометров (ЭКМ), установленных на питающих трубопроводах за узлами управления, выводится на отдельные ячейки приемно-контрольного прибора пожарной сигнализации. При этом вторая контактная группа ЭКМ может быть использована для формирования других сигналов автоматического управления.

В настоящей статье сделана попытка систематизировать особенности воздушных систем в современных условиях, поскольку специальной литературы на эту тему не существует. Автор надеется, что смог внести рациональные предложения и разъяснить ряд моментов, с которыми сталкиваются специалисты при проектировании и монтаже водовоздушных систем спринклерного пожаротушения, и будет благодарен за отзывы данному материалу.

Эксперт
Ф.Ю. Моисеев

Опубликовано: Журнал «Системы безопасности» #2, 2004
Посещений: 28907

В рубрику «Пожарная безопасность» | К списку рубрик  |  К списку авторов  |  К списку публикаций

Спринклерное пожаротушение

Спринклерное пожаротушение представляет собой систему пожаротушения, функционирование которой основывается на обеспечении подачи огнетушащего состава из трубопроводной сети, оборудованной оросительными головками (спринклерами) со специальным термочувствительным замком, который срабатывает при определённой температуре. Выбор термочувствительного (теплового) замка зависит от рабочей температуры, поддерживаемой в защищаемом помещении.

На сегодняшний день существует несколько разновидностей автоматических систем пожаротушения, в число которых входит и спринклерная система. Спринклерная система пожаротушения пользуется самым широким спросом на рынке пожаротушительных систем и применяется в качестве системы пожарной безопасности на самых различных объектах. Она отлично выполнит свои функции в офисных зданиях, музеях, складских помещениях, торговых центрах, на подземных автостоянках, на рынках. Монтируется эта система чаще всего под перекрытиями или между этажами.

Спринклерная система пожаротушения с использованием тонкораспылённой воды

Способ ликвидации пожара тонкораспылённой водой разработан для устранения очага возгорания водяными каплями с диаметром до 100 мкм. Достоинство технологии состоит в том, что она обладает высокой способность к охлаждению и проникновению, имеет высокую эффективность при пожаротушении.

Применение технологии тонкораспылённой воды позволяет ликвидировать пожары в библиотечных, музейных и архивных помещениях без значительных отрицательных последствий. Также известно, что при помощи данной технологии можно тушить электрические установки с напряжение до 35 кВ без возникновения аварийных ситуаций.

Спринклерная система пожаротушения, благодаря использованию в ней модульных или агрегатных установок, способна обслуживать объекты любого уровня сложности. Специфика технологии размельчения воды в такой системе заключается в применении особой смеси жидкости и газа, которая подаётся к оросительным головкам по одному трубопроводу.

Преимущества использования технологии тонкораспыленной воды:

• низкое потребление воды при тушении;
• пониженное влияние опасных и отрицательных факторов пожара;
• минимизируется вред от попадания воды на объекты, предметы.

Другие пожаротушительные системы

Спринклерная система пожаротушения применяется наряду с другими системами. Кратко опишем их.

Дренчерное пожаротушение — такая система пожаротушения представляет собой установку, оборудованную специальными оросителями с открытыми выпускными отверстиями. Дренчерное и спринклерное пожаротушение отличаются друг от друга тем, что дренчерное не имеет теплового замка и включается при поступлении сигнала от датчиков, обнаруживающих пожар.

Газовое пожаротушение

Такая система пожаротушения основана на принципе тушения пожара посредством огнетушащего газа. Она ликвидирует пожар, уменьшая концентрацию кислорода в помещении за счет распространяемого ею негорючего газа. Использование для устранения возгорания негорючих сжиженных газов позволяет снизить температуру в зоне возгорания. Любое место в помещении, оборудованном установкой газового тушения, будет надежно защищено от пожара. Чаще всего система газового пожаротушения устанавливается в высокотехнологичных промышленных помещениях, так как она не приводит к коррозии оборудования и последствия работы этой системы легко устранить, просто осуществив проветривание. Но, надо помнить, что тушение газом опасно для человека – в этом его основной недостаток.

Пенное пожаротушение

Система пенного пожаротушения используется при тушении пожаров высшей степени сложности – классов А и Б. Она применяется на нефтеналивных станциях, мусороперерабатывающих заводах, сахарных комбинатах, складах изделий пластмассовой и шинной промышленности – в любых местах большого скопления горючих и легковоспламеняющихся веществ. При обнаружении возгорания происходит запуск системы и раствор воды с пеной подается в зону возгорания через спринклеры, мониторы, трубы или дюзы.

Порошковое пожаротушение

Эта система тушения пожаров используется для ликвидации пожаров разной сложности – A,B,C и D. Основана порошковая система на принципе подачи в зону возгорания измельчённого огнетушащего порошкового состава. Порошковой установкой оборудуют компрессорные и насосные станции, заводы по перегонке нефти, масляные подвалы, ангары, котельные и т.п.

Аэрозольное пожаротушение

Аэрозольная система используется для тушения электрической техники, силовых установок, объектов энергетики, транспортных хозяйств и других подобного рода объектов. Преимущество применения аэрозоли заключается в том, что она не наносит ущерба материалам и безвредна для человека.

Выбор системы пожаротушения

Возникновение пожара на любых объектах представляет большую опасность для жизни людей и сохранности имущества. Причиной пожара может стать повреждённая электропроводка, неисправный электроприбор, неправильная эксплуатация обогревательного оборудования, другие нарушения правил пожарной безопасности.

Установка систем пожаротушения на различных объектах обязательна и регулируется специальным сводом правил. Какую систему пожаротушения выбрать и какое огнетушащее вещество использовать, зависит от индивидуальных характеристик конкретного сооружения. При выборе системы пожаротушения играют роль площадь, объём, количество этажей, функциональное назначения объекта и некоторые другие его особенности.

Также, необходимо учитывать характеристики пожара, который может возникнуть в данных условиях, специфику объекта с точки зрения того, насколько он приспособлен для пожаротушения (возможность тушения водой, температурный режим помещений и т.п.). Определив, какая система пожаротушения подходит для данного объекта, можно переходить к её проектированию и подготовке соответствующих документов.

Важно отметить, что для того, чтобы спринклерное пожаротушение и все вышеперечисленные системы были эффективны, необходимо установить надёжную систему пожарной сигнализации, функция которой состоит в обнаружении возгорания и передаче сигнала для начала тушения пожара.

Примечание: Заполните известные вам пункты

Tyco Fire Products

Продукты противопожарной защиты — Системы пожаротушения

Благодаря нашему недавнему приобретению, спринклеры и клапаны Globe теперь являются частью бренда и ассортимента продукции Victaulic. Интегрированный спринклерный спринклер и запорный клапан, а также техническую информацию о продукте и технической информации можно найти в приведенном ниже каталоге противопожарной защиты Victaulic. Для получения информации о спринклерных оросителях и запорных клапанах, снятых с производства, посетите раздел «Поддержка продукции, снятой с производства» на нашем веб-сайте.

Посмотрите нашу полную схему дождевателей .

Показать больше

Надежно спроектированные, все системы и изделия противопожарной защиты Victaulic разработаны и изготовлены Victaulic, имеют сертификаты FM и внесены в списки UL, что гарантирует высочайшее качество.У нас есть более 600 сертификатов противопожарной защиты по всему миру для более чем 2000 моделей противопожарной продукции, которые превосходят стандарты испытаний агентств.

Victaulic сделала своим приоритетом партнерство с клиентами и членами перечисленных ниже ассоциаций в процессе разработки для разработки коммерческих систем противопожарной защиты, которые отвечают на опасения, высказанные подрядчиками, застройщиками, управляющими объектами и имуществом, владельцами зданий и пожарными начальниками.

• AFSA — Американская ассоциация пожарных спринклеров
• NFPA — Национальная ассоциация противопожарной защиты
• NFSA — Национальная ассоциация пожарных спринклеров

• Скорость до завершения
• Сейсмическое движение
• Масштабируемость
• Особые опасности

Приложения для систем противопожарной защиты Victaulic:

• Коммерческие здания
• Промышленные объекты
• Инфраструктура
• Парковочные места
• Больницы
• Университеты и колледжи
• Тоннели
• Холодильные камеры и прочие складские помещения
• Дата-центры
• Телекоммуникационные центры
• Электрощиты
• Диспетчерские
• Компьютерные залы
• Генераторы
• Многоквартирные жилые дома
• Смешанная жилая
• Дом престарелых
• Технологическое оборудование
• Морские нефтегазовые установки
• Медицинские учреждения
• Финансовые центры и банки
• Фармацевтические центры
• Хранилища
• И многое другое

Инициатива пожарных спринклеров NFPA — Как работают домашние пожарные спринклеры

Вопреки тому, что думают многие американцы, мы не подвергаемся наибольшему риску пожара в отелях или других общественных местах; именно дома, где большинство из нас чувствуют себя в наибольшей безопасности, на самом деле подвергаются наибольшему риску возгорания.Фактически, отели относятся к числу наиболее безопасных от огня мест, и это во многом связано с необходимыми для них технологиями противопожарной защиты. Эта технология обычно включает автоматические пожарные спринклеры. Загрузите бесплатную иллюстрацию, созданную Коалицией домашних пожарных спринклерных систем, объясняющую работу спринклерных спринклерных систем для домашних противопожарных систем, а также другую иллюстрацию спринклерной системы скрытого пожаротушения.

Как работают спринклеры?

настолько эффективны, потому что они очень быстро реагируют. Они снижают риск смерти или травм в результате пожара, поскольку значительно снижают температуру, пламя и дым, давая людям время для эвакуации из дома. Спринклеры домашнего пожаротушения выпускают приблизительно 10-25 галлонов воды в минуту. В доме без спринклеров к тому времени, как пожарная команда сможет прибыть, пожар может вырасти до опасного уровня.

За меньшее время, чем обычно требуется пожарная команда, чтобы прибыть на место происшествия, спринклеры локализуют и даже тушат пожар в доме.Это не только снижает материальный ущерб, но и спасает жизни.

Как они устанавливаются?

Разоблачение мифов

К сожалению, существует множество упорных заблуждений относительно домашних пожарных спринклеров, из-за которых некоторые домовладельцы не хотят устанавливать спринклеры в своих домах. Это факты:

• Спринклеры крайне редко срабатывают случайно. В обычном доме ущерб от воды будет значительно меньше из-за нежелательных выбросов спринклера, чем из-за других неисправностей водопровода.
• Сигарный дым и подгоревшие тосты не могут вызвать срабатывание разбрызгивателя. Только высокая температура, возникающая в результате пожара, активирует разбрызгиватель.
• Все спринклеры не активируются сразу. Этот сценарий может быть обычным явлением в фильмах и телешоу, но это не совсем верно для спринклеров домашнего пожаротушения. Срабатывает только ближайший к огню спринклер. В девяноста процентах случаев огонь сдерживает один спринклер.
Спринклеры
• для домашнего пожаротушения обеспечивают дополнительную защиту от огня и душевное спокойствие.NFPA поощряет использование этих устройств. Спросите своего строителя об установке спринклеров в вашем доме. Бесплатная информация как для строителей, так и для домовладельцев доступна, связавшись с некоммерческой организацией Home Fire Sprinkler Coalition.

Как работают пожарные спринклеры?

Криса Вудфорда. Последнее изменение: 4 апреля 2021 г.

Если ваша работа — управлять отделом магазин или склад, огонь — ваш страшный кошмар.Если ночью вспыхнет пожар, когда вокруг никого нет, и в вашем доме есть мебель или легковоспламеняющиеся химикаты, пламя может распространиться в мгновение ока. Даже если огонь не уносит жизни, это все равно может иметь разрушительные последствия: потеряйте свои запасы или строительство, и вы можете потерять бизнес, на который ушли годы или десятилетия построить. Имеет смысл иметь систему пожаротушения, которая может реагировать в момент возникновения проблемы, не только подавать сигнал тревоги, но и автоматическое тушение пожара как можно быстрее.Это именно то, что делают спринклеры (системы пожаротушения). Спринклеры предназначены не только для офисных зданий: они также стоит иметь дома. Согласно Коалиция по спринклерным системам домашнего пожаротушения (образовательная некоммерческая организация, которая более 20 лет проводит кампанию по повышению осведомленности об этой проблеме), спринклерная установка увеличивает стоимость здания примерно на 1%, но (установленная вместе с пожарной сигнализацией) может снизить риск гибели при пожаре в доме на 82 процента. Давайте подробнее рассмотрим, как работают эти превосходные гаджеты!

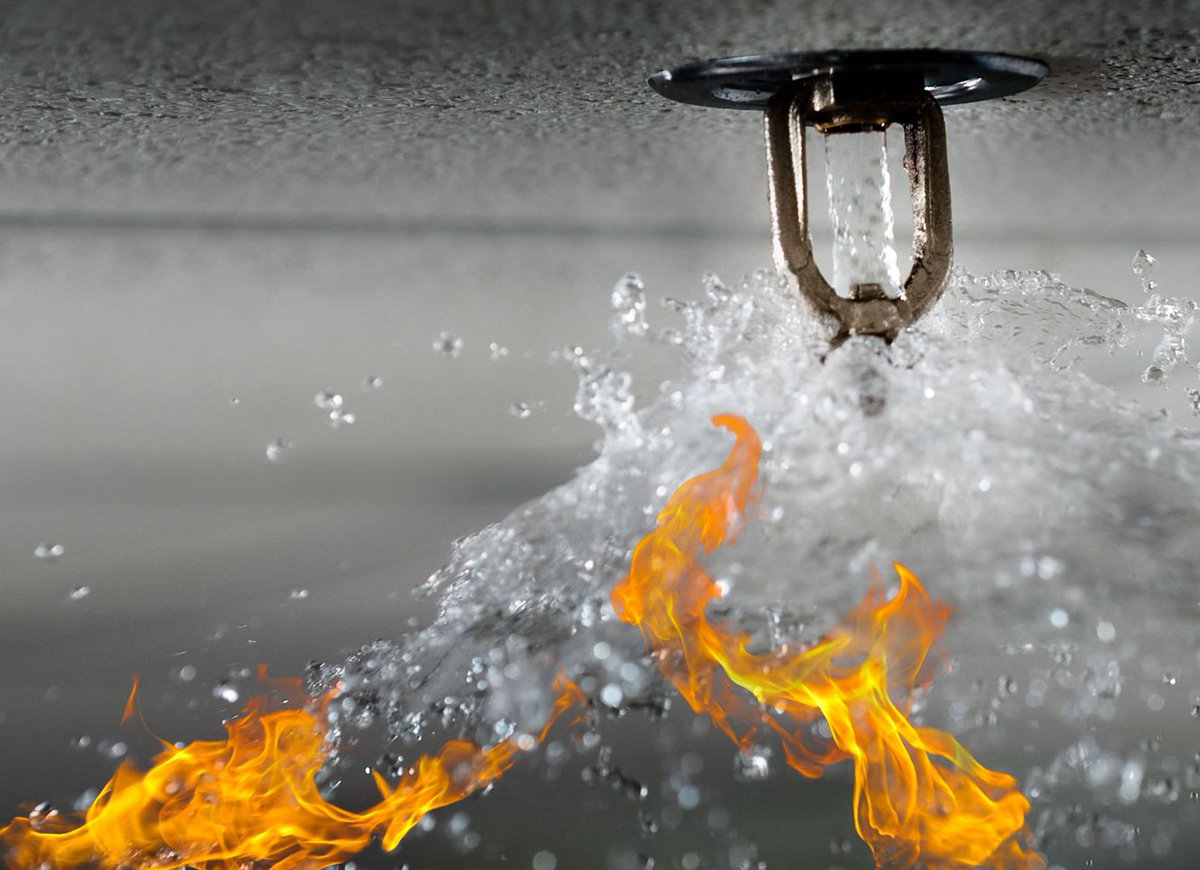

Анимация: Эта огнеупорная спринклерная головка открывается, когда тепло вызывает разрыв красной наполненной жидкостью капсулы.Это открывает клапан, позволяя воде течь сквозь него, отражаясь от дефлектора в форме цветка, создавая широкую струю.

Почему вода тушит пожары

Работа: Помните огненный треугольник: если вы можете удалить либо тепло, либо воздух (кислород), либо топливо, вы обычно можете потушить огонь.

Предположим, ваша миссия — разработать систему, которая может тушить пожар. автоматически, даже когда вокруг никого нет. Где бы ты Начните? Вы, наверное, знаете, что вода — одна из лучших, универсальных вещества для тушения пожаров; поэтому его используют пожарные, после все.Почему вода так хороша? Во-первых, потому что холодно, когда вытянутый из земли, он отводит тепло от огня, разрушая так называемый огненный треугольник, забрав один из трех ключей ингредиенты (тепло, кислород и топливо), которые нужны всем кострам. (Огнетушители на водной основе работают так же, пока пожарные одеяла и пожарные заглушки тушат пожар, удаляя воздух.) Во-вторых, потому что вода имеет то, что называется удельная теплоемкость , ед. более эффективно отводит тепло. Килограмм на килограмм (или фунт на фунт), вода может удерживать больше тепла, чем любой другой повседневный вещество.(Вот почему он используется для передачи тепла по нашим домам в системы центрального отопления.)

Фото: Медленно нагревается, быстро остывает: кипячение воды в открытой кастрюле, стоящей на плите, занимает много времени, потому что у нее такая высокая удельная теплоемкость: даже такое небольшое количество воды требует много энергии для подъема его температура. Это очень неприятно, когда мы готовим, но невероятно полезно, когда мы тушим пожары. Если мы используем воду для охлаждения чего-то горящего, это может очень быстро удалить большое количество тепловой энергии.Вот почему вода так хороша для тушения пожаров.

Итак, ваша автоматическая система пожаротушения будет использовать воды. Как это будет работать? Если вы видели пожарных, борющихся с пламя, вы могли заметить, что они стреляют водой в воздух, так что это падает в виде брызг на большую площадь. Может, тебе нужно что-то как автоматический пожарный шланг, прикрепленный к потолку вашего здания что могло работать так же? К сожалению, то, чего у вас нет в в вашем распоряжении много хорошо обученных пожарных: у вас не может быть люди сидят без дела весь день и ночь на случай, если пожар может вырваться.Итак, что вам нужно, это пожарный шланг, который включается. автоматически, когда поблизости горит пожар — и, в идеале, только в непосредственная близость от самого костра. Последнее, что вам нужно, это все здание залито водой, если ваша единственная проблема — небольшая пожар в мусорном ведре. Вода могла бы сделать больше ущерб, чем огонь!

Так как же пожарный шланг включится автоматически? Если вы читали нашу статью о детекторах дыма, вы знаете, что есть несколько довольно умных способов обнаружения пожаров с помощью электронный цепи, чтобы почувствовать дым, который они испускают.Но мы собираемся сделать все сложнее: ваша система пожаротушения не может использовать электрическую или электронные компоненты. Электрические системы могут выйти из строя, особенно при пожарах. Подумайте о молнии. Может вывести из строя электрические системы. и разжигать огонь, поэтому любая система пожаротушения, зависящая от электрический или электронный датчик может оказаться бесполезным во время грозы. Лучше использовать что-нибудь простое и механическое. Нам нужно простое механическое устройство. прикреплен к пожарному шлангу в потолке, он будет работать так же, как кран (кран), но открывающийся для выпуска воды только при возникновении пожара под ним.Шаг вперед разбрызгиватель огня!

Как работают оросители

Спринклерная система — это сеть труб, проходящих через потолок здания, удерживающего воду под давлением. Каждый дождеватель — не что иное, как кран (или «кран», как его называют в некоторых странах) — дыра в трубе через которую вода может попасть в здание внизу. В нормальном кран, вы поворачиваете винт, чтобы открыть клапан, который позволяет воде течь. побег. В оросителе кран с ручным управлением заменен на термочувствительная заглушка, предназначенная для автоматического открывания при пожаре из.В некоторых оросителях заглушка сделана из сплава. называется Металл Вуда , смесь висмута, свинец, олово и кадмий, плавящиеся при относительно низкой температуре. В других оросителях заглушка небольшая стеклянная колба, наполненная жидкостью на основе глицерина, предназначенная для расширения и разбиться, когда станет жарко. Основная идея одинакова в обоих случаях: вилка предназначен для того, чтобы сломать и открыть спринклерную систему, как только вспыхнет пожар. Работа ниже показывает, как работает версия со стеклянной колбой.

Фото: Сеть водопроводов, питающих систему пожаротушения.Фото из Библиотеки Конгресса США.

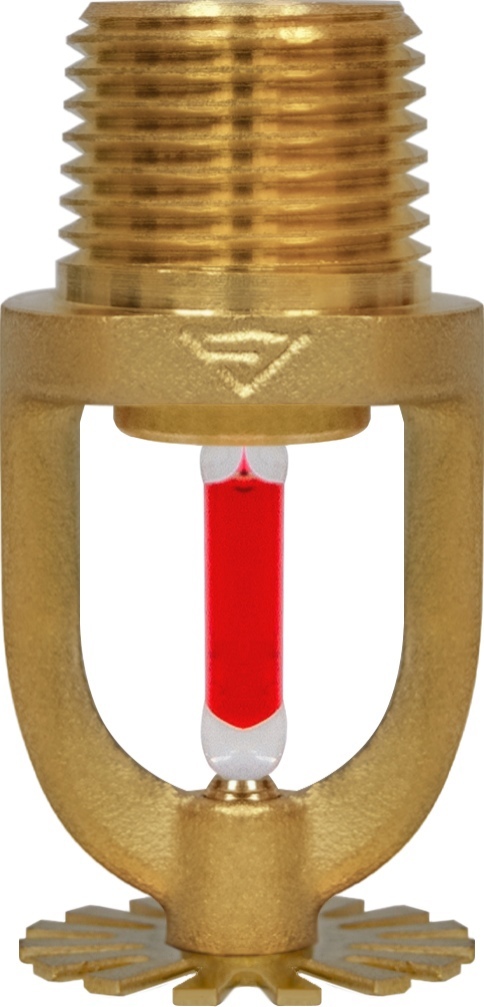

Изображение: ключевые части типичного пожарного спринклера. Вода под давлением в трубе (1) удерживается на месте небольшой пробкой (2), которая удерживается на месте стеклянной колбой, наполненной глицерином (3). Когда вспыхивает пожар, лампочка ломается, освобождая пробку, позволяя воде попадать на дефлектор в форме цветка, который разбрызгивает ее.

Металлическая версия Вуда работает немного иначе. Массив оросителей запитывается по водопроводным трубам. в потолке (1).Каждый ороситель имеет два пружинных металлических рычага (2). удерживаются вместе металлической пластиной Вуда (3). Когда металл Вуда цел, пружинные рычаги фиксируются вместе и зажимают водопроводную трубу так, чтобы вода не может вытечь. Непосредственно под каждым дождевателем, вы заметите металлический элемент в форме цветка, называемый дефлектором (4), но на данном этапе он не делает ничего полезного.

Если пожар вспыхнул из-под разбрызгивателя (5), горячие газы поднимаются вверх к потолку (6).Когда температура достигает около 70 ° C (160 ° F), металл Вуда плавится, позволяя двум металлическим рычагам раскрыться пружиной (7). Теперь вода может вытекать из трубы так же, как из открытого крана. Он льется из трубы в потолке, попадает в головку дефлектора в форме цветка прямо под ним и падает на землю в легком распылении (8) — надежда тушить огонь. Если огонь небольшой, только разбрызгиватель прямо над ним. сработает, а другие расположенные рядом спринклеры останутся включенными выключено, чтобы ограничить повреждение водой (9).Однако, если огонь распространяется, разбрызгиватели поблизости скоро также сработает, пока либо пожар выходит, или пожарные приходят на помощь. По данным Коалиции домашних пожарных спринклеров, спринклеры могут тушить небольшие возгорания всего за 90 секунд, используя менее одной десятой вода как пожарный шланг, значительно ограничивая повреждение водой.

Виды пожарных оросителей

Установка, которую я описал выше, называется системой с мокрыми трубами , что означает все трубы над нашим складом или под потолком хранят холодную воду под давлением и готовы ее выпустить в момент плавления металла Дерева.Они реагируют очень быстро и эффективно, тушат пламя и помогает уменьшить воздействие дыма и токсичных газов, выходящих из огня. Однако не все дождеватели работают так. В другой конструкции, называемой системой сухих труб , потолочные трубы содержат сжатый воздух (или газообразный азот) вместо воды. Когда металл дерева плавится, воздух выходит из труб, вызывая внезапное падение давления. Это открывает клапан ниже по системе, который позволяет воде течь в ту же сеть труб из магистрали, которая затем течет из открытых оросительных головок обычным способом.Подобные системы отлично подходят для холода (как правило, незанятые и неотапливаемые) здания, в которых вода закрывается внутри труб, могут замерзнуть и лопнуть, что приведет к разрушительному наводнению. Недостатком является то, что для активации системы с сухими трубами требуется больше времени — буквально каждая секунда на счету, когда вы тушите пожар, — поэтому такие спринклеры используются только там, где это действительно необходимо. В то время как система с сухими трубами может быть установлена ​​в очень холодных В здании, клапан, который открывается под давлением воздуха для выпуска воды, должен быть защищен от замерзания с помощью какого-либо нагревателя.

Изображение: Вверху: В спринклерном устройстве с мокрым трубопроводом все трубы над потолком заполнены холодной водой (синий цвет). Когда вспыхивает пожар и открывается спринклер, вода может вытечь немедленно, но трубы также могут замерзнуть и лопнуть в холодную погоду, если здание не отапливается. Внизу: в спринклерных системах с сухими трубами потолочные трубы заполнены сжатым воздухом (желтый). Когда возникает пожар, сжатый воздух вырывается из спринклера, понижая давление в трубе и открывая заслонку (красный).Это позволяет воде (синей) течь по той же трубе, чтобы потушить огонь. В этом случае вода доходит до огня дольше.

На первый взгляд все автоматические оросители могут выглядеть одинаково, но они бывают разных видов, разработан, чтобы реагировать на различные температуры и скорости и работать в самых разных зданиях и средах. Их можно монтировать традиционно на потолке вниз; в мансарде направленной вверх; или на боковой стене указывая внутрь. Некоторые из них имеют специальные покрытия (например, тефлон или полиэстер) для защиты в коррозионных или других сложных условиях.Они также доступны в различных цветах, дизайнах и отделках, поэтому не выглядят слишком навязчивыми. Например, бытовые спринклеры часто имеют аккуратную «заподлицо» конструкцию или заглушку, поэтому они частично или полностью утоплены в потолок или стену.

Фото: Спринклеры используются не только в помещениях — и они не всегда направлены вниз: это система пожаротушения, испытываемая на палубе корабля. Фото Эрика Коффера любезно предоставлено ВМС США.

Что еще нужно в спринклерной системе пожаротушения?

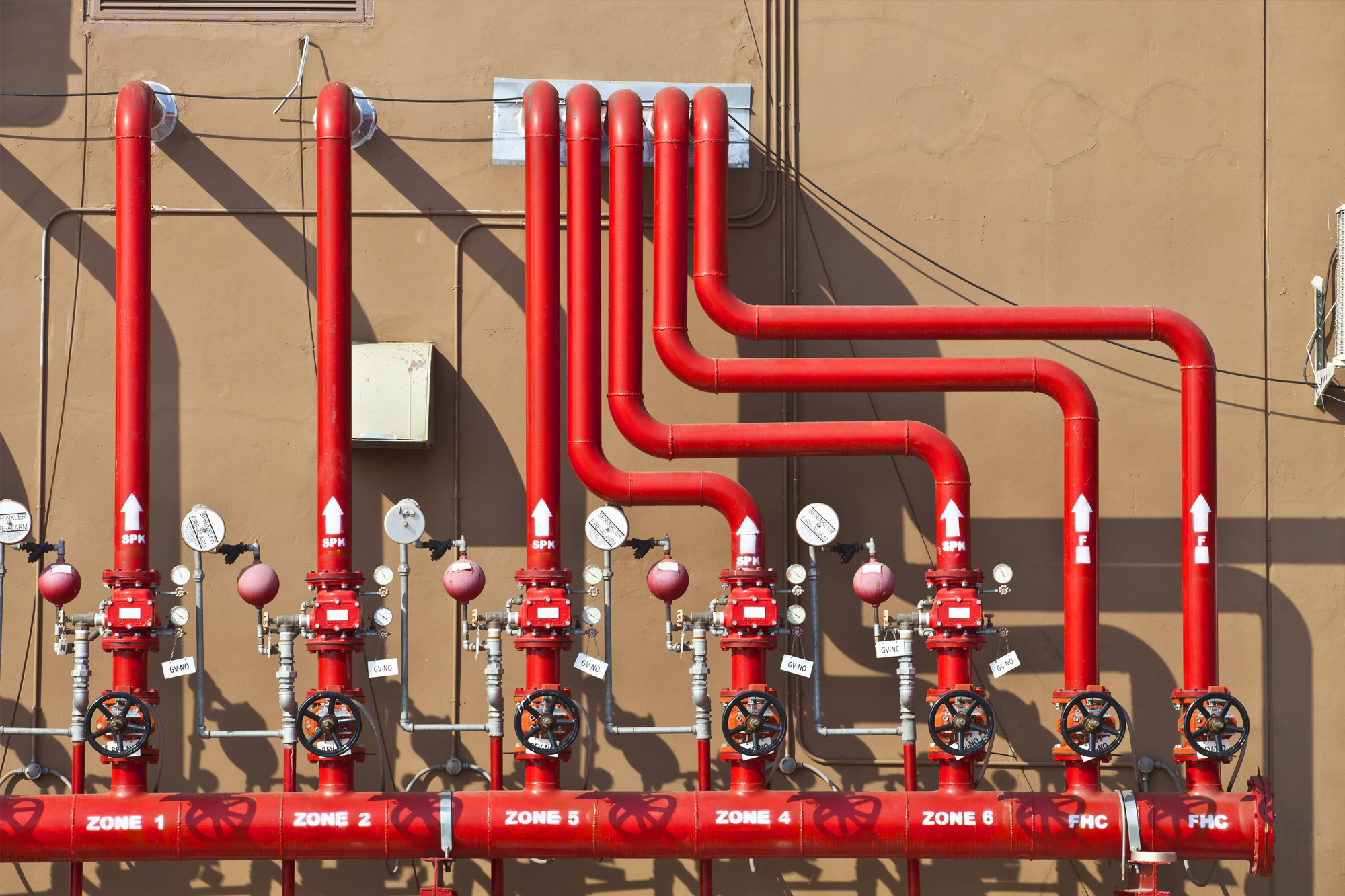

Фото: Как выглядит спринклерная система снаружи: вот типичное соединение пожарной части, сливной клапан и другие клапаны.Фото из Библиотеки Конгресса США: Обзор исторических зданий Америки.

Кроме самих автоматических спринклеров, есть сеть труб в потолке, ревизионные или испытательные клапаны. (чтобы систему можно было периодически проверять), дренажное соединение (для опорожнения труб для текущего обслуживания) и соединение пожарной части (также называемое FDC или сиамским соединением) — стандартизованный соединитель, к которому пожарная часть может присоединять шланги и при необходимости закачивать дополнительную воду в спринклерную систему, обычно расположенную в очень доступное место снаружи здания или на ближайшей автостоянке.

Кто изобрел пожарные спринклеры?

Спринклеры в современном стиле, подобные описанным выше, на основе сплава, плавящегося в огне, были изобретены в 1870-х годах Генри С. Пармели из Нью-Хейвена, Коннектикут, США. Просмотрите записи на сайте патентов и товарных знаков США. Office, и вы обнаружите, что Parmelee подала несколько разных патентов на пожарные спринклерные головки. (или «автоматические огнетушители», как он их называл), включая самый простой, показанный слева диаграммы.Это просто металлический колпачок, прикрепленный к концу трубы с помощью припоя, специально предназначенного для плавления. огонь. Согласно патенту США № 218,564 Пармели (выданному 12 августа 1879 г.), из которого взято это произведение искусства, «припой или даже диск могут быть изготовлены с помощью надлежащий сплав олова или другого металла с висмутом, [температура плавления] … которого не превышает 160 ° по Фаренгейту [71 ° C] «.

Рисунок справа — это более современный спринклер, разработанный Уильямом Нерахером около десятилетия. потом.Вы можете ясно видеть пружинные рычаги и заглушку, которая удерживает водопроводную трубу закрытой. Более века позже современные дождеватели работают точно так же. Хорошие идеи никогда не выходят из моды!

Примечание: В литературе существует некоторая несогласованность в написании имени Пармели: одни источники называют его «Парамели», а другие — «Пармели». Я решил следовать написанию, указанному в его патентах; хотя некоторые люди считают, что это неверно, это такой же хороший источник, как и любой другой.

Диаграммы: Слева: Патент США № 218,564: Автоматический огнетушитель Генри С.Пармели из Нью-Хейвена, Коннектикут. Красный тюлень не пропускает воду, пока не вспыхнет пожар. Затем красный тюлень тает, вода течет вверх по синей трубе и выходит через зеленую верхушку (с отверстиями, как роза лейки). Верно: Патент США № 388,905: Автоматический пожарный спринклер Уильямом Нерахером из Кливленда, Огайо. Он больше похож на современный дождеватель и работает точно так же. В огне красная печать тает, а оранжевая опорная конструкция отпадает. Вода льется из синей трубы, попадает в зеленый дефлектор и брызгает на огонь.Работы любезно предоставлены Управлением по патентам и товарным знакам США (с нашей собственной раскраской, добавленной для ясности).

Узнать больше

На сайте

На других сайтах

Книги

Статьи

Общие

Новости

• Начальник пожарной охраны Grenfell требует установить спринклеры в многоквартирных домах Джорджем Гринвудом и Кэти Лэнгтон. BBC News, 13 сентября 2017 г. и проверка реальности: почему не на всех многоэтажках установлены дождеватели ?: BBC News, 15 июня 2017 г.Смертельный пожар многоквартирного дома в Лондоне, Англия, вызвал новые призывы к установке спринклеров в высотных зданиях.
• Почему в домах нет спринклерных систем? пользователя Крис Дэвис. BBC News, 15 мая 2013 г. Следует ли устанавливать спринклерные системы в новых домах, несмотря на их стоимость? В этой статье рассматривается Великобритания, где спринклеры встречаются относительно редко.
• В старых квартирах часто отсутствуют пожарные спринклеры. Автор Нейт Швебер. The New York Times, 10 февраля 2008 г. Спринклеры не обеспечивают защиты, если они не установлены, но стоимость модернизации старых зданий может быть непомерно высокой.
• Система пожаротушения может спасти вашу жизнь от Джея Романо. The New York Times, 19 сентября 2004 г. Как некоторые простые заблуждения о разбрызгивателях могут стоить человеческих жизней.

Патенты

Для более глубоких технических подробностей стоит взглянуть на них.

• Патент США 6840457: Спринклерная система с мокрой трубой, способ подачи воды и устранение утечки воды в спринклерной системе, автор Hyo-Jung Park и др., Samsung Electronic. 11 января 2005 г. Современная спринклерная система «мокрые трубы».
• Патент США 6,557,645: Сухотрубный клапан для противопожарной спринклерной системы от Йорама Рингера, Grinnell Corporation. 6 мая 2003 г. Современная заслонка для сухотрубной системы.
• Патент США 2 900 029: Клапаны с заслонкой для сухих труб для автоматических спринклерных систем. Автор Гарольд Херкимер, Raisler Corp. 18 августа 1959. Как типичный клапан с заслонкой в ​​системе с сухими трубами выпускает воду с помощью сжатого воздуха.
• Патент США 218564: Улучшение автоматических огнетушителей Генри С.Parmelee, 12 августа 1879 г. Оригинальный патент на спринклер Parmelee.

Стандарты

• Стандарты NFPA: Национальная ассоциация противопожарной защиты, 2016. Окончательные справочные руководства NFPA для спринклеров — это NFPA 13 («Стандарт для установки спринклерных систем»), а также 13D, 13E, 13R, 16 и 25.
• Британский стандарт: BS9251: Системы пожаротушения для жилых и жилых помещений. Свод правил № , октябрь 2014 г.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2008, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис.(2008/2021) Спринклеры пожарные. Получено с https://www.explainthatstuff.com/firesprinklers.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Как работают пожарные спринклеры?

Криса Вудфорда. Последнее изменение: 4 апреля 2021 г.

Если ваша работа — управлять отделом магазин или склад, огонь — ваш страшный кошмар.Если ночью вспыхнет пожар, когда вокруг никого нет, и в вашем доме есть мебель или легковоспламеняющиеся химикаты, пламя может распространиться в мгновение ока. Даже если огонь не уносит жизни, это все равно может иметь разрушительные последствия: потеряйте свои запасы или строительство, и вы можете потерять бизнес, на который ушли годы или десятилетия построить. Имеет смысл иметь систему пожаротушения, которая может реагировать в момент возникновения проблемы, не только подавать сигнал тревоги, но и автоматическое тушение пожара как можно быстрее.Это именно то, что делают спринклеры (системы пожаротушения). Спринклеры предназначены не только для офисных зданий: они также стоит иметь дома. Согласно Коалиция по спринклерным системам домашнего пожаротушения (образовательная некоммерческая организация, которая более 20 лет проводит кампанию по повышению осведомленности об этой проблеме), спринклерная установка увеличивает стоимость здания примерно на 1%, но (установленная вместе с пожарной сигнализацией) может снизить риск гибели при пожаре в доме на 82 процента. Давайте подробнее рассмотрим, как работают эти превосходные гаджеты!

Анимация: Эта огнеупорная спринклерная головка открывается, когда тепло вызывает разрыв красной наполненной жидкостью капсулы.Это открывает клапан, позволяя воде течь сквозь него, отражаясь от дефлектора в форме цветка, создавая широкую струю.

Почему вода тушит пожары

Работа: Помните огненный треугольник: если вы можете удалить либо тепло, либо воздух (кислород), либо топливо, вы обычно можете потушить огонь.

Предположим, ваша миссия — разработать систему, которая может тушить пожар. автоматически, даже когда вокруг никого нет. Где бы ты Начните? Вы, наверное, знаете, что вода — одна из лучших, универсальных вещества для тушения пожаров; поэтому его используют пожарные, после все.Почему вода так хороша? Во-первых, потому что холодно, когда вытянутый из земли, он отводит тепло от огня, разрушая так называемый огненный треугольник, забрав один из трех ключей ингредиенты (тепло, кислород и топливо), которые нужны всем кострам. (Огнетушители на водной основе работают так же, пока пожарные одеяла и пожарные заглушки тушат пожар, удаляя воздух.) Во-вторых, потому что вода имеет то, что называется удельная теплоемкость , ед. более эффективно отводит тепло. Килограмм на килограмм (или фунт на фунт), вода может удерживать больше тепла, чем любой другой повседневный вещество.(Вот почему он используется для передачи тепла по нашим домам в системы центрального отопления.)

Фото: Медленно нагревается, быстро остывает: кипячение воды в открытой кастрюле, стоящей на плите, занимает много времени, потому что у нее такая высокая удельная теплоемкость: даже такое небольшое количество воды требует много энергии для подъема его температура. Это очень неприятно, когда мы готовим, но невероятно полезно, когда мы тушим пожары. Если мы используем воду для охлаждения чего-то горящего, это может очень быстро удалить большое количество тепловой энергии.Вот почему вода так хороша для тушения пожаров.

Итак, ваша автоматическая система пожаротушения будет использовать воды. Как это будет работать? Если вы видели пожарных, борющихся с пламя, вы могли заметить, что они стреляют водой в воздух, так что это падает в виде брызг на большую площадь. Может, тебе нужно что-то как автоматический пожарный шланг, прикрепленный к потолку вашего здания что могло работать так же? К сожалению, то, чего у вас нет в в вашем распоряжении много хорошо обученных пожарных: у вас не может быть люди сидят без дела весь день и ночь на случай, если пожар может вырваться.Итак, что вам нужно, это пожарный шланг, который включается. автоматически, когда поблизости горит пожар — и, в идеале, только в непосредственная близость от самого костра. Последнее, что вам нужно, это все здание залито водой, если ваша единственная проблема — небольшая пожар в мусорном ведре. Вода могла бы сделать больше ущерб, чем огонь!

Так как же пожарный шланг включится автоматически? Если вы читали нашу статью о детекторах дыма, вы знаете, что есть несколько довольно умных способов обнаружения пожаров с помощью электронный цепи, чтобы почувствовать дым, который они испускают.Но мы собираемся сделать все сложнее: ваша система пожаротушения не может использовать электрическую или электронные компоненты. Электрические системы могут выйти из строя, особенно при пожарах. Подумайте о молнии. Может вывести из строя электрические системы. и разжигать огонь, поэтому любая система пожаротушения, зависящая от электрический или электронный датчик может оказаться бесполезным во время грозы. Лучше использовать что-нибудь простое и механическое. Нам нужно простое механическое устройство. прикреплен к пожарному шлангу в потолке, он будет работать так же, как кран (кран), но открывающийся для выпуска воды только при возникновении пожара под ним.Шаг вперед разбрызгиватель огня!

Как работают оросители

Спринклерная система — это сеть труб, проходящих через потолок здания, удерживающего воду под давлением. Каждый дождеватель — не что иное, как кран (или «кран», как его называют в некоторых странах) — дыра в трубе через которую вода может попасть в здание внизу. В нормальном кран, вы поворачиваете винт, чтобы открыть клапан, который позволяет воде течь. побег. В оросителе кран с ручным управлением заменен на термочувствительная заглушка, предназначенная для автоматического открывания при пожаре из.В некоторых оросителях заглушка сделана из сплава. называется Металл Вуда , смесь висмута, свинец, олово и кадмий, плавящиеся при относительно низкой температуре. В других оросителях заглушка небольшая стеклянная колба, наполненная жидкостью на основе глицерина, предназначенная для расширения и разбиться, когда станет жарко. Основная идея одинакова в обоих случаях: вилка предназначен для того, чтобы сломать и открыть спринклерную систему, как только вспыхнет пожар. Работа ниже показывает, как работает версия со стеклянной колбой.

Фото: Сеть водопроводов, питающих систему пожаротушения.Фото из Библиотеки Конгресса США.

Изображение: ключевые части типичного пожарного спринклера. Вода под давлением в трубе (1) удерживается на месте небольшой пробкой (2), которая удерживается на месте стеклянной колбой, наполненной глицерином (3). Когда вспыхивает пожар, лампочка ломается, освобождая пробку, позволяя воде попадать на дефлектор в форме цветка, который разбрызгивает ее.

Металлическая версия Вуда работает немного иначе. Массив оросителей запитывается по водопроводным трубам. в потолке (1).Каждый ороситель имеет два пружинных металлических рычага (2). удерживаются вместе металлической пластиной Вуда (3). Когда металл Вуда цел, пружинные рычаги фиксируются вместе и зажимают водопроводную трубу так, чтобы вода не может вытечь. Непосредственно под каждым дождевателем, вы заметите металлический элемент в форме цветка, называемый дефлектором (4), но на данном этапе он не делает ничего полезного.

Если пожар вспыхнул из-под разбрызгивателя (5), горячие газы поднимаются вверх к потолку (6).Когда температура достигает около 70 ° C (160 ° F), металл Вуда плавится, позволяя двум металлическим рычагам раскрыться пружиной (7). Теперь вода может вытекать из трубы так же, как из открытого крана. Он льется из трубы в потолке, попадает в головку дефлектора в форме цветка прямо под ним и падает на землю в легком распылении (8) — надежда тушить огонь. Если огонь небольшой, только разбрызгиватель прямо над ним. сработает, а другие расположенные рядом спринклеры останутся включенными выключено, чтобы ограничить повреждение водой (9).Однако, если огонь распространяется, разбрызгиватели поблизости скоро также сработает, пока либо пожар выходит, или пожарные приходят на помощь. По данным Коалиции домашних пожарных спринклеров, спринклеры могут тушить небольшие возгорания всего за 90 секунд, используя менее одной десятой вода как пожарный шланг, значительно ограничивая повреждение водой.

Виды пожарных оросителей

Установка, которую я описал выше, называется системой с мокрыми трубами , что означает все трубы над нашим складом или под потолком хранят холодную воду под давлением и готовы ее выпустить в момент плавления металла Дерева.Они реагируют очень быстро и эффективно, тушат пламя и помогает уменьшить воздействие дыма и токсичных газов, выходящих из огня. Однако не все дождеватели работают так. В другой конструкции, называемой системой сухих труб , потолочные трубы содержат сжатый воздух (или газообразный азот) вместо воды. Когда металл дерева плавится, воздух выходит из труб, вызывая внезапное падение давления. Это открывает клапан ниже по системе, который позволяет воде течь в ту же сеть труб из магистрали, которая затем течет из открытых оросительных головок обычным способом.Подобные системы отлично подходят для холода (как правило, незанятые и неотапливаемые) здания, в которых вода закрывается внутри труб, могут замерзнуть и лопнуть, что приведет к разрушительному наводнению. Недостатком является то, что для активации системы с сухими трубами требуется больше времени — буквально каждая секунда на счету, когда вы тушите пожар, — поэтому такие спринклеры используются только там, где это действительно необходимо. В то время как система с сухими трубами может быть установлена ​​в очень холодных В здании, клапан, который открывается под давлением воздуха для выпуска воды, должен быть защищен от замерзания с помощью какого-либо нагревателя.

Изображение: Вверху: В спринклерном устройстве с мокрым трубопроводом все трубы над потолком заполнены холодной водой (синий цвет). Когда вспыхивает пожар и открывается спринклер, вода может вытечь немедленно, но трубы также могут замерзнуть и лопнуть в холодную погоду, если здание не отапливается. Внизу: в спринклерных системах с сухими трубами потолочные трубы заполнены сжатым воздухом (желтый). Когда возникает пожар, сжатый воздух вырывается из спринклера, понижая давление в трубе и открывая заслонку (красный).Это позволяет воде (синей) течь по той же трубе, чтобы потушить огонь. В этом случае вода доходит до огня дольше.

На первый взгляд все автоматические оросители могут выглядеть одинаково, но они бывают разных видов, разработан, чтобы реагировать на различные температуры и скорости и работать в самых разных зданиях и средах. Их можно монтировать традиционно на потолке вниз; в мансарде направленной вверх; или на боковой стене указывая внутрь. Некоторые из них имеют специальные покрытия (например, тефлон или полиэстер) для защиты в коррозионных или других сложных условиях.Они также доступны в различных цветах, дизайнах и отделках, поэтому не выглядят слишком навязчивыми. Например, бытовые спринклеры часто имеют аккуратную «заподлицо» конструкцию или заглушку, поэтому они частично или полностью утоплены в потолок или стену.

Фото: Спринклеры используются не только в помещениях — и они не всегда направлены вниз: это система пожаротушения, испытываемая на палубе корабля. Фото Эрика Коффера любезно предоставлено ВМС США.

Что еще нужно в спринклерной системе пожаротушения?

Фото: Как выглядит спринклерная система снаружи: вот типичное соединение пожарной части, сливной клапан и другие клапаны.Фото из Библиотеки Конгресса США: Обзор исторических зданий Америки.

Кроме самих автоматических спринклеров, есть сеть труб в потолке, ревизионные или испытательные клапаны. (чтобы систему можно было периодически проверять), дренажное соединение (для опорожнения труб для текущего обслуживания) и соединение пожарной части (также называемое FDC или сиамским соединением) — стандартизованный соединитель, к которому пожарная часть может присоединять шланги и при необходимости закачивать дополнительную воду в спринклерную систему, обычно расположенную в очень доступное место снаружи здания или на ближайшей автостоянке.

Кто изобрел пожарные спринклеры?

Спринклеры в современном стиле, подобные описанным выше, на основе сплава, плавящегося в огне, были изобретены в 1870-х годах Генри С. Пармели из Нью-Хейвена, Коннектикут, США. Просмотрите записи на сайте патентов и товарных знаков США. Office, и вы обнаружите, что Parmelee подала несколько разных патентов на пожарные спринклерные головки. (или «автоматические огнетушители», как он их называл), включая самый простой, показанный слева диаграммы.Это просто металлический колпачок, прикрепленный к концу трубы с помощью припоя, специально предназначенного для плавления. огонь. Согласно патенту США № 218,564 Пармели (выданному 12 августа 1879 г.), из которого взято это произведение искусства, «припой или даже диск могут быть изготовлены с помощью надлежащий сплав олова или другого металла с висмутом, [температура плавления] … которого не превышает 160 ° по Фаренгейту [71 ° C] «.

Рисунок справа — это более современный спринклер, разработанный Уильямом Нерахером около десятилетия. потом.Вы можете ясно видеть пружинные рычаги и заглушку, которая удерживает водопроводную трубу закрытой. Более века позже современные дождеватели работают точно так же. Хорошие идеи никогда не выходят из моды!

Примечание: В литературе существует некоторая несогласованность в написании имени Пармели: одни источники называют его «Парамели», а другие — «Пармели». Я решил следовать написанию, указанному в его патентах; хотя некоторые люди считают, что это неверно, это такой же хороший источник, как и любой другой.

Диаграммы: Слева: Патент США № 218,564: Автоматический огнетушитель Генри С.Пармели из Нью-Хейвена, Коннектикут. Красный тюлень не пропускает воду, пока не вспыхнет пожар. Затем красный тюлень тает, вода течет вверх по синей трубе и выходит через зеленую верхушку (с отверстиями, как роза лейки). Верно: Патент США № 388,905: Автоматический пожарный спринклер Уильямом Нерахером из Кливленда, Огайо. Он больше похож на современный дождеватель и работает точно так же. В огне красная печать тает, а оранжевая опорная конструкция отпадает. Вода льется из синей трубы, попадает в зеленый дефлектор и брызгает на огонь.Работы любезно предоставлены Управлением по патентам и товарным знакам США (с нашей собственной раскраской, добавленной для ясности).

Узнать больше

На сайте

На других сайтах

Книги

Статьи

Общие

Новости

• Начальник пожарной охраны Grenfell требует установить спринклеры в многоквартирных домах Джорджем Гринвудом и Кэти Лэнгтон. BBC News, 13 сентября 2017 г. и проверка реальности: почему не на всех многоэтажках установлены дождеватели ?: BBC News, 15 июня 2017 г.Смертельный пожар многоквартирного дома в Лондоне, Англия, вызвал новые призывы к установке спринклеров в высотных зданиях.
• Почему в домах нет спринклерных систем? пользователя Крис Дэвис. BBC News, 15 мая 2013 г. Следует ли устанавливать спринклерные системы в новых домах, несмотря на их стоимость? В этой статье рассматривается Великобритания, где спринклеры встречаются относительно редко.
• В старых квартирах часто отсутствуют пожарные спринклеры. Автор Нейт Швебер. The New York Times, 10 февраля 2008 г. Спринклеры не обеспечивают защиты, если они не установлены, но стоимость модернизации старых зданий может быть непомерно высокой.
• Система пожаротушения может спасти вашу жизнь от Джея Романо. The New York Times, 19 сентября 2004 г. Как некоторые простые заблуждения о разбрызгивателях могут стоить человеческих жизней.

Патенты

Для более глубоких технических подробностей стоит взглянуть на них.

• Патент США 6840457: Спринклерная система с мокрой трубой, способ подачи воды и устранение утечки воды в спринклерной системе, автор Hyo-Jung Park и др., Samsung Electronic. 11 января 2005 г. Современная спринклерная система «мокрые трубы».
• Патент США 6,557,645: Сухотрубный клапан для противопожарной спринклерной системы от Йорама Рингера, Grinnell Corporation. 6 мая 2003 г. Современная заслонка для сухотрубной системы.
• Патент США 2 900 029: Клапаны с заслонкой для сухих труб для автоматических спринклерных систем. Автор Гарольд Херкимер, Raisler Corp. 18 августа 1959. Как типичный клапан с заслонкой в ​​системе с сухими трубами выпускает воду с помощью сжатого воздуха.
• Патент США 218564: Улучшение автоматических огнетушителей Генри С.Parmelee, 12 августа 1879 г. Оригинальный патент на спринклер Parmelee.

Стандарты

• Стандарты NFPA: Национальная ассоциация противопожарной защиты, 2016. Окончательные справочные руководства NFPA для спринклеров — это NFPA 13 («Стандарт для установки спринклерных систем»), а также 13D, 13E, 13R, 16 и 25.
• Британский стандарт: BS9251: Системы пожаротушения для жилых и жилых помещений. Свод правил № , октябрь 2014 г.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2008, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис.(2008/2021) Спринклеры пожарные. Получено с https://www.explainthatstuff.com/firesprinklers.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Как работают пожарные спринклеры?

Криса Вудфорда. Последнее изменение: 4 апреля 2021 г.

Если ваша работа — управлять отделом магазин или склад, огонь — ваш страшный кошмар.Если ночью вспыхнет пожар, когда вокруг никого нет, и в вашем доме есть мебель или легковоспламеняющиеся химикаты, пламя может распространиться в мгновение ока. Даже если огонь не уносит жизни, это все равно может иметь разрушительные последствия: потеряйте свои запасы или строительство, и вы можете потерять бизнес, на который ушли годы или десятилетия построить. Имеет смысл иметь систему пожаротушения, которая может реагировать в момент возникновения проблемы, не только подавать сигнал тревоги, но и автоматическое тушение пожара как можно быстрее.Это именно то, что делают спринклеры (системы пожаротушения). Спринклеры предназначены не только для офисных зданий: они также стоит иметь дома. Согласно Коалиция по спринклерным системам домашнего пожаротушения (образовательная некоммерческая организация, которая более 20 лет проводит кампанию по повышению осведомленности об этой проблеме), спринклерная установка увеличивает стоимость здания примерно на 1%, но (установленная вместе с пожарной сигнализацией) может снизить риск гибели при пожаре в доме на 82 процента. Давайте подробнее рассмотрим, как работают эти превосходные гаджеты!

Анимация: Эта огнеупорная спринклерная головка открывается, когда тепло вызывает разрыв красной наполненной жидкостью капсулы.Это открывает клапан, позволяя воде течь сквозь него, отражаясь от дефлектора в форме цветка, создавая широкую струю.

Почему вода тушит пожары

Работа: Помните огненный треугольник: если вы можете удалить либо тепло, либо воздух (кислород), либо топливо, вы обычно можете потушить огонь.

Предположим, ваша миссия — разработать систему, которая может тушить пожар. автоматически, даже когда вокруг никого нет. Где бы ты Начните? Вы, наверное, знаете, что вода — одна из лучших, универсальных вещества для тушения пожаров; поэтому его используют пожарные, после все.Почему вода так хороша? Во-первых, потому что холодно, когда вытянутый из земли, он отводит тепло от огня, разрушая так называемый огненный треугольник, забрав один из трех ключей ингредиенты (тепло, кислород и топливо), которые нужны всем кострам. (Огнетушители на водной основе работают так же, пока пожарные одеяла и пожарные заглушки тушат пожар, удаляя воздух.) Во-вторых, потому что вода имеет то, что называется удельная теплоемкость , ед. более эффективно отводит тепло. Килограмм на килограмм (или фунт на фунт), вода может удерживать больше тепла, чем любой другой повседневный вещество.(Вот почему он используется для передачи тепла по нашим домам в системы центрального отопления.)

Фото: Медленно нагревается, быстро остывает: кипячение воды в открытой кастрюле, стоящей на плите, занимает много времени, потому что у нее такая высокая удельная теплоемкость: даже такое небольшое количество воды требует много энергии для подъема его температура. Это очень неприятно, когда мы готовим, но невероятно полезно, когда мы тушим пожары. Если мы используем воду для охлаждения чего-то горящего, это может очень быстро удалить большое количество тепловой энергии.Вот почему вода так хороша для тушения пожаров.

Итак, ваша автоматическая система пожаротушения будет использовать воды. Как это будет работать? Если вы видели пожарных, борющихся с пламя, вы могли заметить, что они стреляют водой в воздух, так что это падает в виде брызг на большую площадь. Может, тебе нужно что-то как автоматический пожарный шланг, прикрепленный к потолку вашего здания что могло работать так же? К сожалению, то, чего у вас нет в в вашем распоряжении много хорошо обученных пожарных: у вас не может быть люди сидят без дела весь день и ночь на случай, если пожар может вырваться.Итак, что вам нужно, это пожарный шланг, который включается. автоматически, когда поблизости горит пожар — и, в идеале, только в непосредственная близость от самого костра. Последнее, что вам нужно, это все здание залито водой, если ваша единственная проблема — небольшая пожар в мусорном ведре. Вода могла бы сделать больше ущерб, чем огонь!

Так как же пожарный шланг включится автоматически? Если вы читали нашу статью о детекторах дыма, вы знаете, что есть несколько довольно умных способов обнаружения пожаров с помощью электронный цепи, чтобы почувствовать дым, который они испускают.Но мы собираемся сделать все сложнее: ваша система пожаротушения не может использовать электрическую или электронные компоненты. Электрические системы могут выйти из строя, особенно при пожарах. Подумайте о молнии. Может вывести из строя электрические системы. и разжигать огонь, поэтому любая система пожаротушения, зависящая от электрический или электронный датчик может оказаться бесполезным во время грозы. Лучше использовать что-нибудь простое и механическое. Нам нужно простое механическое устройство. прикреплен к пожарному шлангу в потолке, он будет работать так же, как кран (кран), но открывающийся для выпуска воды только при возникновении пожара под ним.Шаг вперед разбрызгиватель огня!

Как работают оросители

Спринклерная система — это сеть труб, проходящих через потолок здания, удерживающего воду под давлением. Каждый дождеватель — не что иное, как кран (или «кран», как его называют в некоторых странах) — дыра в трубе через которую вода может попасть в здание внизу. В нормальном кран, вы поворачиваете винт, чтобы открыть клапан, который позволяет воде течь. побег. В оросителе кран с ручным управлением заменен на термочувствительная заглушка, предназначенная для автоматического открывания при пожаре из.В некоторых оросителях заглушка сделана из сплава. называется Металл Вуда , смесь висмута, свинец, олово и кадмий, плавящиеся при относительно низкой температуре. В других оросителях заглушка небольшая стеклянная колба, наполненная жидкостью на основе глицерина, предназначенная для расширения и разбиться, когда станет жарко. Основная идея одинакова в обоих случаях: вилка предназначен для того, чтобы сломать и открыть спринклерную систему, как только вспыхнет пожар. Работа ниже показывает, как работает версия со стеклянной колбой.

Фото: Сеть водопроводов, питающих систему пожаротушения.Фото из Библиотеки Конгресса США.

Изображение: ключевые части типичного пожарного спринклера. Вода под давлением в трубе (1) удерживается на месте небольшой пробкой (2), которая удерживается на месте стеклянной колбой, наполненной глицерином (3). Когда вспыхивает пожар, лампочка ломается, освобождая пробку, позволяя воде попадать на дефлектор в форме цветка, который разбрызгивает ее.

Металлическая версия Вуда работает немного иначе. Массив оросителей запитывается по водопроводным трубам. в потолке (1).Каждый ороситель имеет два пружинных металлических рычага (2). удерживаются вместе металлической пластиной Вуда (3). Когда металл Вуда цел, пружинные рычаги фиксируются вместе и зажимают водопроводную трубу так, чтобы вода не может вытечь. Непосредственно под каждым дождевателем, вы заметите металлический элемент в форме цветка, называемый дефлектором (4), но на данном этапе он не делает ничего полезного.

Если пожар вспыхнул из-под разбрызгивателя (5), горячие газы поднимаются вверх к потолку (6).Когда температура достигает около 70 ° C (160 ° F), металл Вуда плавится, позволяя двум металлическим рычагам раскрыться пружиной (7). Теперь вода может вытекать из трубы так же, как из открытого крана. Он льется из трубы в потолке, попадает в головку дефлектора в форме цветка прямо под ним и падает на землю в легком распылении (8) — надежда тушить огонь. Если огонь небольшой, только разбрызгиватель прямо над ним. сработает, а другие расположенные рядом спринклеры останутся включенными выключено, чтобы ограничить повреждение водой (9).Однако, если огонь распространяется, разбрызгиватели поблизости скоро также сработает, пока либо пожар выходит, или пожарные приходят на помощь. По данным Коалиции домашних пожарных спринклеров, спринклеры могут тушить небольшие возгорания всего за 90 секунд, используя менее одной десятой вода как пожарный шланг, значительно ограничивая повреждение водой.

Виды пожарных оросителей

Установка, которую я описал выше, называется системой с мокрыми трубами , что означает все трубы над нашим складом или под потолком хранят холодную воду под давлением и готовы ее выпустить в момент плавления металла Дерева.Они реагируют очень быстро и эффективно, тушат пламя и помогает уменьшить воздействие дыма и токсичных газов, выходящих из огня. Однако не все дождеватели работают так. В другой конструкции, называемой системой сухих труб , потолочные трубы содержат сжатый воздух (или газообразный азот) вместо воды. Когда металл дерева плавится, воздух выходит из труб, вызывая внезапное падение давления. Это открывает клапан ниже по системе, который позволяет воде течь в ту же сеть труб из магистрали, которая затем течет из открытых оросительных головок обычным способом.Подобные системы отлично подходят для холода (как правило, незанятые и неотапливаемые) здания, в которых вода закрывается внутри труб, могут замерзнуть и лопнуть, что приведет к разрушительному наводнению. Недостатком является то, что для активации системы с сухими трубами требуется больше времени — буквально каждая секунда на счету, когда вы тушите пожар, — поэтому такие спринклеры используются только там, где это действительно необходимо. В то время как система с сухими трубами может быть установлена ​​в очень холодных В здании, клапан, который открывается под давлением воздуха для выпуска воды, должен быть защищен от замерзания с помощью какого-либо нагревателя.

Изображение: Вверху: В спринклерном устройстве с мокрым трубопроводом все трубы над потолком заполнены холодной водой (синий цвет). Когда вспыхивает пожар и открывается спринклер, вода может вытечь немедленно, но трубы также могут замерзнуть и лопнуть в холодную погоду, если здание не отапливается. Внизу: в спринклерных системах с сухими трубами потолочные трубы заполнены сжатым воздухом (желтый). Когда возникает пожар, сжатый воздух вырывается из спринклера, понижая давление в трубе и открывая заслонку (красный).Это позволяет воде (синей) течь по той же трубе, чтобы потушить огонь. В этом случае вода доходит до огня дольше.

На первый взгляд все автоматические оросители могут выглядеть одинаково, но они бывают разных видов, разработан, чтобы реагировать на различные температуры и скорости и работать в самых разных зданиях и средах. Их можно монтировать традиционно на потолке вниз; в мансарде направленной вверх; или на боковой стене указывая внутрь. Некоторые из них имеют специальные покрытия (например, тефлон или полиэстер) для защиты в коррозионных или других сложных условиях.Они также доступны в различных цветах, дизайнах и отделках, поэтому не выглядят слишком навязчивыми. Например, бытовые спринклеры часто имеют аккуратную «заподлицо» конструкцию или заглушку, поэтому они частично или полностью утоплены в потолок или стену.

Фото: Спринклеры используются не только в помещениях — и они не всегда направлены вниз: это система пожаротушения, испытываемая на палубе корабля. Фото Эрика Коффера любезно предоставлено ВМС США.

Что еще нужно в спринклерной системе пожаротушения?

Фото: Как выглядит спринклерная система снаружи: вот типичное соединение пожарной части, сливной клапан и другие клапаны.Фото из Библиотеки Конгресса США: Обзор исторических зданий Америки.

Кроме самих автоматических спринклеров, есть сеть труб в потолке, ревизионные или испытательные клапаны. (чтобы систему можно было периодически проверять), дренажное соединение (для опорожнения труб для текущего обслуживания) и соединение пожарной части (также называемое FDC или сиамским соединением) — стандартизованный соединитель, к которому пожарная часть может присоединять шланги и при необходимости закачивать дополнительную воду в спринклерную систему, обычно расположенную в очень доступное место снаружи здания или на ближайшей автостоянке.

Кто изобрел пожарные спринклеры?

Спринклеры в современном стиле, подобные описанным выше, на основе сплава, плавящегося в огне, были изобретены в 1870-х годах Генри С. Пармели из Нью-Хейвена, Коннектикут, США. Просмотрите записи на сайте патентов и товарных знаков США. Office, и вы обнаружите, что Parmelee подала несколько разных патентов на пожарные спринклерные головки. (или «автоматические огнетушители», как он их называл), включая самый простой, показанный слева диаграммы.Это просто металлический колпачок, прикрепленный к концу трубы с помощью припоя, специально предназначенного для плавления. огонь. Согласно патенту США № 218,564 Пармели (выданному 12 августа 1879 г.), из которого взято это произведение искусства, «припой или даже диск могут быть изготовлены с помощью надлежащий сплав олова или другого металла с висмутом, [температура плавления] … которого не превышает 160 ° по Фаренгейту [71 ° C] «.

Рисунок справа — это более современный спринклер, разработанный Уильямом Нерахером около десятилетия. потом.Вы можете ясно видеть пружинные рычаги и заглушку, которая удерживает водопроводную трубу закрытой. Более века позже современные дождеватели работают точно так же. Хорошие идеи никогда не выходят из моды!

Примечание: В литературе существует некоторая несогласованность в написании имени Пармели: одни источники называют его «Парамели», а другие — «Пармели». Я решил следовать написанию, указанному в его патентах; хотя некоторые люди считают, что это неверно, это такой же хороший источник, как и любой другой.

Диаграммы: Слева: Патент США № 218,564: Автоматический огнетушитель Генри С.Пармели из Нью-Хейвена, Коннектикут. Красный тюлень не пропускает воду, пока не вспыхнет пожар. Затем красный тюлень тает, вода течет вверх по синей трубе и выходит через зеленую верхушку (с отверстиями, как роза лейки). Верно: Патент США № 388,905: Автоматический пожарный спринклер Уильямом Нерахером из Кливленда, Огайо. Он больше похож на современный дождеватель и работает точно так же. В огне красная печать тает, а оранжевая опорная конструкция отпадает. Вода льется из синей трубы, попадает в зеленый дефлектор и брызгает на огонь.Работы любезно предоставлены Управлением по патентам и товарным знакам США (с нашей собственной раскраской, добавленной для ясности).

Узнать больше

На сайте

На других сайтах

Книги

Статьи

Общие

Новости

• Начальник пожарной охраны Grenfell требует установить спринклеры в многоквартирных домах Джорджем Гринвудом и Кэти Лэнгтон. BBC News, 13 сентября 2017 г. и проверка реальности: почему не на всех многоэтажках установлены дождеватели ?: BBC News, 15 июня 2017 г.Смертельный пожар многоквартирного дома в Лондоне, Англия, вызвал новые призывы к установке спринклеров в высотных зданиях.
• Почему в домах нет спринклерных систем? пользователя Крис Дэвис. BBC News, 15 мая 2013 г. Следует ли устанавливать спринклерные системы в новых домах, несмотря на их стоимость? В этой статье рассматривается Великобритания, где спринклеры встречаются относительно редко.
• В старых квартирах часто отсутствуют пожарные спринклеры. Автор Нейт Швебер. The New York Times, 10 февраля 2008 г. Спринклеры не обеспечивают защиты, если они не установлены, но стоимость модернизации старых зданий может быть непомерно высокой.
• Система пожаротушения может спасти вашу жизнь от Джея Романо. The New York Times, 19 сентября 2004 г. Как некоторые простые заблуждения о разбрызгивателях могут стоить человеческих жизней.

Патенты

Для более глубоких технических подробностей стоит взглянуть на них.

• Патент США 6840457: Спринклерная система с мокрой трубой, способ подачи воды и устранение утечки воды в спринклерной системе, автор Hyo-Jung Park и др., Samsung Electronic. 11 января 2005 г. Современная спринклерная система «мокрые трубы».
• Патент США 6,557,645: Сухотрубный клапан для противопожарной спринклерной системы от Йорама Рингера, Grinnell Corporation. 6 мая 2003 г. Современная заслонка для сухотрубной системы.
• Патент США 2 900 029: Клапаны с заслонкой для сухих труб для автоматических спринклерных систем. Автор Гарольд Херкимер, Raisler Corp. 18 августа 1959. Как типичный клапан с заслонкой в ​​системе с сухими трубами выпускает воду с помощью сжатого воздуха.
• Патент США 218564: Улучшение автоматических огнетушителей Генри С.Parmelee, 12 августа 1879 г. Оригинальный патент на спринклер Parmelee.

Стандарты

• Стандарты NFPA: Национальная ассоциация противопожарной защиты, 2016. Окончательные справочные руководства NFPA для спринклеров — это NFPA 13 («Стандарт для установки спринклерных систем»), а также 13D, 13E, 13R, 16 и 25.
• Британский стандарт: BS9251: Системы пожаротушения для жилых и жилых помещений. Свод правил № , октябрь 2014 г.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2008, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис.(2008/2021) Спринклеры пожарные. Получено с https://www.explainthatstuff.com/firesprinklers.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Противопожарные спринклеры и пожаротушение │ Блог о противопожарной защите

Часто задаваемый вопрос в мире противопожарной защиты — это разница между спринклерными системами пожаротушения и системами пожаротушения. Многие люди не понимают, что спринклеры и системы пожаротушения имеют большие различия и используются в различных приложениях.

В целом, спринклеры и системы пожаротушения имеют общую цель: тушить пожар как можно быстрее, сводя к минимуму материальный ущерб и спасая жизни. Различия в двух системах заключаются в том, как каждая достигает своей цели.

В спринклерной системе в качестве средства тушения пожара используется вода. Спринклеры для пожаротушения — одна из наиболее распространенных форм противопожарной защиты, которые очень эффективны при тушении пожаров.При обнаружении тепла или дыма срабатывает пожарный спринклер, который затем выпускает воду для тушения пожара в пораженной зоне.

Типы оросителей

Существует много типов пожарных спринклеров, в том числе:

• Спринклеры с мокрой трубой
• Спринклеры с сухой трубой
• Системы предварительного действия
• Дренчерные оросители

Преимущества и недостатки

Спринклеры противопожарные не зря являются самой популярной формой противопожарной защиты.Они очень эффективны при тушении пожаров и могут быть доступным решением противопожарной защиты. Спринклеры универсальны и хорошо подходят для множества применений.

Хотя пожарные спринклеры являются наиболее часто используемой формой противопожарной защиты, бывают случаи, когда пожарные спринклеры не эффективны при тушении пожара или могут нанести непоправимый ущерб имуществу. В этих ситуациях устанавливается система пожаротушения.

Системы пожаротушения похожи на системы пожаротушения, за исключением того, что они не используют воду для тушения пожара.Вместо этого в системах пожаротушения часто используются химические, газообразные или пенные агенты для тушения пожара.

Преимущества пожаротушения

Системы пожаротушения используются в средах, где присутствует ценное оборудование и уникальные активы (музеи, художественные галереи, архивы и т. Д.). Эти системы отвечают

быстро и тушит пожар, нанося минимальный ущерб ценным активам. Системы пожаротушения также используются в приложениях с высокой опасностью, таких как объекты, содержащие легковоспламеняющиеся жидкости или горючие материалы, поскольку они могут обеспечить уровень защиты, необходимый для предотвращения катастрофических пожаров.

Типы систем подавления

К различным типам систем пожаротушения относятся:

• FM200 Подавление
• Подавление CO2
• Системы влажной химии
• Сухие химические системы

Каждая система подавления разработана с учетом особых опасностей, которые необходимо защищать.

Выбор правильной защиты

Решая, какой тип системы подходит для вашего здания, вы должны учитывать, что вы пытаетесь защитить, и различные существующие опасности возгорания.В вашем строительном кодексе может быть указано, какой тип системы вам понадобится. Если вы хотите установить противопожарную защиту в новом здании или модернизировать систему в существующем здании, вы можете обратиться к местному специалисту по противопожарной защите, чтобы выяснить, какой тип системы подходит для вашего объекта.
