Спринклерные системы пожаротушения - сухие и водные

Одними из самых простых, остроумных и эффективных типов автоматических систем тушения пожара являются спринклерные системы пожаротушения. В основе конструкции лежит применение окончательных элементов водопроводной системы, которые способны самостоятельно открываться при достижении температуры в помещении определенного порогового значения.

История возникновения и применения спринклеров достигает начала 19 века, а их широкое применение в различных модификациях продолжается и сейчас. Эффективность и живучесть подобных систем определяется тем, что в них отсутствуют сложные элементы обратной связи или автоматические устройства, базирующиеся на полупроводниковых, компьютерных или иных схемах повышенной сложности.

Всем известно – чем проще система, тем она надежней. Принцип работы спринклерной системы пожаротушения не изменяется со времен ее изобретения. Конечно, применяются новые элементы, материалы, более точно рассчитывается эффективность применения, они становятся более мощными, уменьшается инерционность срабатывания, но основополагающие принципы остаются неизменными. В этом заключается суть всех великих изобретений – их можно только усовершенствовать, но внести принципиальные изменения очень сложно.

Водяное спринклерное пожаротушение, изначально придуманное как сеть труб, постоянно заполненных водой под определенным давлением. Система наконечников, закрытых колпаками из материала, который легко разрушается при повышении температуры, является основным средством тушения. Когда в помещении возникает пожар, они расплавляются или разрушаются от нагревания, и вода из трубопроводов распыляется на очаг.
Все последующие усовершенствования, главным образом, касались конструкции наконечников и их запирающих замков. Современное состояние описывается самим названием – спринклер. Это разбрызгиватель, который распыляет воду под давлением.

Современная спринклерная система пожаротушения, что это такое?


Применяемые в настоящее время спринклерные установки пожаротушения отличаются от классических многими деталями, повышающими не только эфффективность и надежность применения, но и срок их использования. Как и в начале века, главным веществом для тушения пожара является обыкновенная вода из городского или локального водопровода. Ее давление в пластиковых или стальных трубах поддерживается на постоянном уровне с помощью системы обратных клапанов. В случае неполадок в системе магистральных водопроводов или их временного отключения давление в спринклерной системе сохраняется на необходимом уровне для первоначального срабатывания. Преимущества системы:
  • Работа в автоматическом режиме;
  • Отсутствие электропитания;
  • Отсутствие сложных схем обратной связи;
  • Постоянная готовность к работе;
  • Длительный срок эксплуатации.

Когда один из распылителей начнет распылять воду, давление падает и включается резервный насос автономного водоснабжения, который является обязательной частью современных систем пожаротушения спринклерного типа. Устройство классического распылителя тоже подвергалось изменениям на протяжении десятилетий эксплуатации. До сих пор самым эффективным считается распылитель, где вода запирается клапаном, который удерживается в закрытом состоянии легкоплавкой внешней вставкой.
Вставка расположена с внешней стороны, чтобы исключить охлаждающее действие воды из водовода, которое может повысить инерционность срабатывания системы.

Современные распылители рассчитаны на эффективную работу в пределах 12 м² обслуживаемой площади. При этом может сработать один или несколько соседних устройств, которые не приводят к значительному падению давления в системе. Этим обеспечивается необходимая длительность работы спринклерной системы автоматического пожаротушения, что повышает ее эффективность. Недостатки системы:

  1. Инерционность срабатывания;
  2. Зависимость от работы сети водоснабжения;
  3. Противопоказания к тушению электропроводки;
  4. Зависимость от температуры воздуха.


Для результативности пожаротушения с помощью спринклерных систем имеет и тот факт, что водой тушиться не только сам очаг пожара, но и смачиваются окружающие поверхности и предметы, что значительно уменьшает риск их возгорания.

Автоматическое спринклерное пожаротушение работает без участия человека, но является частью единой системы противопожарной безопасности. Датчики давления срабатывают при падении давления в питающих трубопроводах и подают сигнал тревоги на центральные пульты противопожарных систем сигнализации. Первичное тушение пожара является начальной частью ликвидации возгорания.

Сухие спринклерные системы тушения огня


Применение спринклерных систем классического вида ограничивается использованием воды в качестве рабочего вещества. При отрицательных температурах она может замерзнуть и не только парализовать работу системы в целом, но и разрушить ее подводящие трубы, которые должны находиться в наполненном состоянии практически постоянно. Применение химических составов для понижения точки замерзания не слишком оправдано, вследствие возможности появления осадочных компонентов, засоряющих устройства, вплоть до потери работоспособности.

Но выход был найден и тут - сухая спринклерная система пожаротушения. Сухой она называется потому, что в режиме ожидания подводные трубопроводы заполнены не водой, а сжатым воздухом. Во многом это стало возможным, когда стальные трубы начали заменяться пластиковыми, способными не только выдерживать значительное давление, но и не подвергаться коррозии при взаимодействии с кислородом воздуха.

Работа сухой спринклерной системы тоже базируется на применении основополагающих законов физики. При срабатывании одного из спринклеров, то есть, когда одна из легкоплавких перегородок или вставок разрушится,- сжатый воздух выйдет через клапан и в трубе возникнет необходимое разрежение, несколько превышающее обыкновенное атмосферное давление. Это приведет к срабатыванию клапанов водяной системы, которая находится в теплом помещении или под землей и не подвержена замерзанию.

Вода из этой системы заполняет трубы и разбрызгивается на распылителе срабатывания. Современные системы снабжены устройствами ускоренной продувки сети. При срабатывании одного спринклера на стравливание давления остальные тоже открываются, и давление в трубопроводах падает практически мгновенно.

Вследствие сложности и постоянной готовности системы к работе проектирование и обслуживание спринклерной системы пожаротушения проводится только организациями, которые имеют необходимые лицензии для проведения работ подобного рода. Спринклерные системы являются сертифицированными объектами пожарного назначения, и все их параметры строго регламентируются соответствующими ГОСТами и СНиПами.

Дренчерные системы пожаротушения


Вариантом спринклерных систем являются дренчерные системы пожаротушения, хотя большинство специалистов считает их самостоятельной системой пожаротушения. Трубопроводы монтируются по тем же схемам, что и в спринклерных сетях. Но главное отличие спринклерной и дренчерной систем пожаротушения состоит в способе возбуждения. Распылители дренчерных систем приводятся в действие с помощью сигнала от центрального пульта или пожарного извещателя, а не от срабатывания теплового замка. Во многих случаях это уменьшает инертность срабатывания системы и повышает ее эффективность.

Применяются дренчерные системы на объектах любого типа и назначения. Отличие может состоять только в состоянии трубопроводов. Сухие системы применяются на неотапливаемых объектах или любых других точках, где исключена возможность взрыва или внезапного интенсивного возгорания. Во всех остальных случаях устанавливаются водонаполненные дренчерные установки.


proffidom.ru

Судовые спринклерные системы

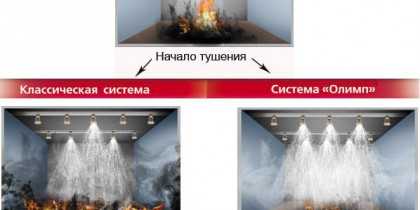

Традиционные спринклерные системы предполагают последовательное вскрытие спринклеров при достижении пороговых значений температуры в точках установки оросителей. При этом велик риск запаздывания ввода в действие новых спринклеров по отношению к увеличению площади очага пожара.



Это создает угрозу неконтролируемого развития пожара. Система "Олимп" создана на основе управляемых спринклерных оросителей «Аква-Гефест», которые имеют в своем составе нагревательный элемент для принудительного вскрытия запорной колбы и контактную группу, размыкающуюся при срабатывании спринклера, позволяющую определять точный адрес пожара при срабатывании первого спринклера.
Система «Олимп» обеспечивает обработку большого количества адресов и выработку по каждому из них управляющих сигналов на пуск спринклеров, расположенных вблизи сработавшего.
Современные пожарные приемно-контрольные приборы не могут обработать такое количество информации, что определило необходимость создания и применения системы «Олимп», обеспечивающей эффективное управление пожаротушением.



Составные элементы спринклерных систем. В состав всех спринклерных систем входят трубопроводы с клапанами, спринклеры, насосы и емкости с запасом воды, контрольно-сигнальное устройство.

Трубопроводы.Трубопроводы должны соответствовать нормам, разработанным для таких систем. Диаметр трубопровода и схемы выбираются с таким расчетом, чтобы обеспечить подвод к спринклерам необходимого количества воды. По основной магистрали вода от насоса поступает к отходящим от него трубам. Диаметр труб по мере удаления их от источника водопитания постепенно уменьшается. По этим трубам вода доставляется к спринклерам.

Спринклерные системы должны быть разделены на секции. В одной секции допускается установка не более 200 спринклеров. Не допускается размещение одной секции в разных главных вертикальных противо­пожарных зонах.



Плавкие вставки. Плавкая вставка представляет собой два рычага, удерживаемых внутри основания спринклера двумя скобками, которые соединяются друг с другом легко плавящимся сплавом или .другим металлом с низкой температурой плавления.
Рычаги удерживают запорную тарелку над выходным отверстием спринклера, отсекая тем самым поток воды. Поскольку спринклер закрыт, магистраль может быть заполнена водой, вплоть до спринклера.

При повышении температуры воздуха во время пожара до уровня, достаточного для расплавления легкоплавящегося сплава, скобки разрываются, при этом освобождаются рычаги, и вода начинает разбрызгиваться.



Спринклеры. Спринклеры, в принципе, представляют собой клапаны особой конструкции. Через них вода выходит из системы, образуя коническую струю. Спринклер имеет основание с резьбой (для установки на трубе), канал для подвода воды и розетки для ее разбрызгивания. Спринклеры автоматических систем могут снабжаться плавкой вставкой, удерживающей спринклер в закрытом положении. Спринклеры ручных систем обычно находятся в открытом положении, в них нет плавких вставок.
Спринклер всегда следует заменять спринклером с той же температурой срабатывания, так как спринклеры с более высокой температурой срабатывания не обеспечивают надежной защиты помещения, а спринклеры с более низкой температурой могут срабатывать не только при возникновении пожара, но и от других источников тепла.



Форма струи. Розетка спринклера предназначена для создания определенного направления струи. Вертикальная розетка направляет воду вниз к палубе. Подвесная розетка также направляет воду вниз, но она по-другому устанавливается на трубопроводе. Угловая розетка направляет воду от переборок по направлению к центру защищаемого помещения. Положение, в которое следует устанавливать спринклер, указывается соответствующим клеймом на основании спринклера или на розетке.

Подвесные розетки не должны использоваться в качестве замены вертикальных розеток и наоборот. Неправильная установка спринклера может свести на нет его огнетушащую эффективность.

На судах обычно используются спринклеры, срабатывающие в диапазоне температур 68-79 °С или на 30°С выше в сушильных помещениях или на камбузе.

Контрольно-сигнальное устройство устанавливается на каждом питающем трубопроводе каждой секции спринклерной системы и обеспечивает:

1. Подачу воды от источников водопитания при вскрытии любого из спринклеров, установленных в секции.

2. Подачу светового и звукового сигналов тревоги при вскрытии любого спринклера в секции. Сигнал должен одновременно подаваться непосредственно у места установки контрольно-сигнального клапана, в ЦПП и в машинном помещении категории А и указывать секцию, в которой произошло вскрытие спринклера. Такая система сигнали­зации должна указывать также на возникновение неисправности в самой системе.

3.Возможность проверки работы системы через специальный пробный клапан площадью сечения, равной площади сечения спринклера. Пробный клапан должен располагаться около запорного клапана каждой секции.



Контрольно-сигнальное устройство должно устанавливаться за пределами защищаемых помещений в специальных металлических выгородках или шкафах.

Места установки контрольно-сигнальных устройств должны быть легкодоступны, освещены и закрыты остекленной дверцей, позволяющей вести наблюдение за состоянием всех частей контрольно-сигнальных устройств и особенно за показаниями манометров.

У каждого контрольно-сигнального устройства должны быть вывешены перечень или схема с указанием защищаемых помещений и расположения секции по отношению к другим секциям, а также инструкции по проверке и техническому обслуживанию системы

Одно из контрольно-сигнальных устройств должно иметь переклю­чатели, позволяющие проверить срабатывание сигнала тревоги и действие индикаторов каждой секции спринклеров.



Автоматическая спринклерная система. В ней используются закрытые спринклеры, в связи с чем трубопровод может быть заполнен водой. Плавкие вставки являются пожарными извещателями и включающими устройствами.
Пневмогидравлическая цистерна служит первоначальным источником воды. Она заполнена пресной водой (обычно на 2/3) и воздухом под давлением. Давление воздуха вытесняет воду из цистерны, вода подается к спринклерам и разбрызгивается при их вскрытии. Пресная вода используется в системе для предупреждения электролитического разрушения металла.



Рис. 3.3. Судовая автоматическая спринклерная система:

1 - пневмоцистерна; 2 - магистраль; 3 - сигнализатор тревоги; 4 - звонки сигнала тревоги; 5 - ответвления; б - спринклеры; 7 - пожарный насос; 8 -кингстоны; 9 - спринклерный насос; 10 - запасная цистерна пресной воды; 11 -пневмореле; 12 - воздушный компрессор



Автоматическая спринклерная система (рис. 3.3) действует следую­щим образом. Теплота, выделяющаяся при пожаре, воздействует на плавкие вставки одного или нескольких спринклеров.
Спринклеры вскрываются, давая воде возможность разбрызгиваться. Первоначально поступает вода, находившаяся в трубопроводах, затем вода из пневмоцистерны. Когда запас воды в этой цистерне кончается, давление падает. Падение давления вызывает срабатывание электрического датчика давления (пневмореле), который включает насос спринклерной системы.



При этом раздается сигнал тревоги. Спринклерный насос подает воду из запасной цистерны пресной воды. Установленные на трубах контрольные клапаны обеспечивают поступление воды от насоса к спринклерам, а не в пневмоцистерну. После того как вода из запасной цистерны будет израсходована, всасывание насоса должно быть вручную переведено на забортную воду.

Действия членов экипажа не должны зависеть от работы автоматической спринклерной системы как единственного средства тушения пожара. Первоначальная атака (посредством спринклерной системы) должна быть поддержана с помощью вооруженных рукавов.

Работающую спринклерную систему не следует отключать до тех пор, пока не будет сбито пламя и не будут поданы рукава для ликвидации остатков пожара. Очень важно не допустить ненужного скопления воды, но основная цель все же заключается в том, чтобы потушить пожар.

После того как пожар потушен, спринклерная система должна быть восстановлена. Вскрывшиеся спринклеры должны быть заменены спринк­лерами с той же формой розетки, срабатывающими при той же темпера­туре. Для этого на судне должен быть предусмотрен запас спринклеров соответствующих типов. Пневмоцистерна должна быть вновь заполнена водой и загерметизирована, а клапаны установлены в исходное положение.



Ручная спринклерная система. Ручная спринклерная система отличается от автоматической тем, что спринклеры постоянно открыты и трубопровод обычно не заполнен водой. Вода подается в данную систему судовыми пожарными насосами, пневмоцистерны здесь не требуется.

Система состоит из трубопроводов, открытых спринклеров, контрольно-сигнальных клапанов, пожарных насосов и емкости с запасом воды. Она может использоваться вместе с системой обнаружения пожара. Однако пожарные извещатели не вызывают автоматического срабатывания системы, они лишь подают звуковой сигнал тревоги, а пуск системы в действие осуществляется вручную.

Принцип работы системы состоит в следующем. При обнаружении пожара или при срабатывании звукового сигнала тревоги запускаются пожарные насосы. Контрольно-сигнальный клапан, установленный на коллекторе пожарного насоса или снаружи защищаемого района, открывается вручную, и вода поступает в систему.
Вода разбрызгивается из всех спринклеров, так что весь защищаемый объем охватывается водяными струями. Район оказывается насыщенным большим количеством воды, при помощи которого можно потушить сильный пожар.

В ручных системах существует некоторая задержка поступления воды к пожару, после которой подается очень большое ее количество, значительно превышающее необходимое. Ручные системы считаются очень эффективными для защиты палуб, на которых установлены транспортные средства (на судах типа ро-ро и паромах).
Большое количество воды способствует эффективному тушению пожара и обеспечивает защиту судна и перевозимых на нем транспортных средств. Кроме того, вода разбавляет и смывает воспламеняющиеся жидкости, охваченные пожаром. Ручные спринклерные системы устанавливаются также в грузовых помещениях, в которые члены экипажа имеют доступ на ходу судна.

Свободная поверхность воды - это постоянная угроза остойчивости судна. Расход воды через спринклерную систему с открытыми спринклерами составляет почти 2 л/мин на один спринклер. При использовании разветвленных систем, таких, какие применяются на судах типа ро-ро и паромах, должна быть предусмотрена возможность стока воды через шпигаты и внутренние осушительные системы.



Надежность спринклерных систем. Береговые спринклерные системы очень надежды. В большинстве случаев пожар удается взять под контроль или потушить при вскрытии одного—двух спринклеров. В системы подается чистая вода, не содержащая никаких примесей. Судовые системы не столь надежны, поскольку вода в них подается через кингстоны. Как правило, такая вода содержит довольно большое количество примесей, которые могут засорить систему, особенно выходные отверстия.



sea-library.ru

Спринклерное пожаротушение: принципы работы, монтаж системы

Пожар — это стихийное бедствие, которое наносит большой вред и часто забирает жизни многих людей. Чтобы его предотвратить, устанавливают спринклерное пожаротушение. Первые такие системы появились в конце XIX века и работали по принципу разрушения чувствительных к высокой температуре замков. Установка из-за своего несовершенства срабатывала уже во время сильного пожара, а иногда наблюдалась ложная активность.

Принципы работы

В современных конструкциях установлено автоматическое тушение пожаров, его детекторы могут обнаружить очаги возгорания ещё до образования огня. Но принцип работы спринклерной системы пожаротушения остаётся неизменным. По трубам под большим давлением постоянно поступает вода. В их отверстиях находится замок из легкоплавкого материала, расплавляющийся под воздействием высокой температуры, вследствие чего распыляется жидкость.

У каждой системы независимо от её вида есть встроенный ороситель, снабжённый тепловой пробкой-замком. Под воздействием определенной температуры вещество начинает плавиться в колбе, которая в итоге разрушается и разгерметизирует трубопровод. После этого система работает по алгоритму:

  • насос, поддерживающий давление, получает сигнал о пожаре, после чего автоматически отключается;
  • на центральный пульт охраны поступает сообщение о возгорании;
  • все лифты в здании опускаются на первый этаж, открываются, затем створки блокируются;
  • оповещение о пожаре активирует все таблички с планами эвакуации персонала;
  • система вентиляции отключается, воздуховоды в задымленных помещениях закрываются клапанами;
  • начинает работать основной насос;
  • при необходимости активируется резервная система.

Испытание спринклерной системы пожаротушения

Спринклер предназначен для устранения локальных очагов пожара. В помещениях, где температура не достигла критической точки, замок не разрушится и вода распыляться не будет. В современных конструкциях совмещено несколько устройств — противопожарная сигнализация, которая подаёт оповещение при обнаружении очагов возгорания и обеспечивает эвакуацию персонала, система управления, активирующая противодымную защиту, и насосы, поддерживающие давление в спокойном режиме и во время тушения пожаров.

Сфера применения

Согласно постановлению «О противопожарном режиме» и некоторой производственной документации монтаж спринклерного пожаротушения должен проводиться на некоторых сооружениях. Среди них выделяют:

  • здания, где хранят и обрабатывают данные — дата-центры и сервисы;
  • автостоянки подземного и наземного типа;
  • сооружения высотой выше 30 метров, кроме жилых и производственных построек с классом пожарной безопасности Д и Г;
  • одноэтажные здания, возведённые с помощью металлических конструкций и горючим утеплителем;
  • торговые помещения площадью более 3500 и цокольным этажом в 200 квадратных метров;
  • здания любых размеров, где проводится продажа горючих жидкостей и легковоспламеняемых материалов;
  • художественные галереи и выставочные залы площадью в 1 квадратный километр;
  • театры, кинотеатры, концертные залы и помещения для увеселительных мероприятий с количеством посадочных мест более 800;
  • сооружения со стеллажами высотой более 5 метров.

НАСОСНАЯ СТАНЦИЯ СПЛИНКЛЕРНОЙ СИСТЕМЫ ПОЖАРОТУШЕНИЯ …

Преимущества и недостатки

Перед приобретением и монтажом оборудования необходимо ознакомиться с его техническими характеристиками и особенностями. Спринклерную систему устанавливают многие предприятия из-за её преимуществ. К ним относят:

  • невысокую стоимость;
  • эффективность работы;
  • возможность монтажа в любом помещении;
  • быструю установку.

Сама конструкция, её монтаж и обслуживание не потребует больших финансовых затрат. Система быстро справляется с пожарами, устраняя их локальные очаги. Установить оборудование можно в помещении любой формы и размеров. Во время монтажа не нужно изменять планировку здания, нарушать несущие конструкции или перегородки.

Есть и несколько недостатков:

  • ограничения температурного режима;
  • возможные потери от применения большого количества воды;
  • необходимость замены устройств после их использования;
  • время активации системы может быть отложено.

Распределительные и питающие трубы, заполненные водой, используют в помещении с температурой выше 5 градусов. При отрицательном показателе разрешается заполнять жидкостью только подводящие конструкции. Вода, выходящая из оборудования во время работы, может нанести значительный урон имуществу, находящемуся в здании.

Спринклеры считаются одноразовыми устройствами, так как их надо заменять после первой активации, иначе система не сможет вернуться в режим ожидания. Если помещение сильно задымлено, то конструкция не сработает, ведь она реагирует только на высокую температуру.

Спринклерная система

Строение системы

С двух сторон к системе подведены питающие трубопроводы. Один из них заполнен водой, второй — жидкостью и воздухом. На трубопроводах расположены оросители двух типов — СВВ, направленные розеткой вверх, и СВН, повёрнутые вниз. На одной трубе находится датчик контроля подачи воды, на второй — разъёмные муфты.

Ниже прикреплены узлы управления системой: водозаполненный прямоточный и воздушный с клапаном СКД. Возле резервуара с огнетушащей жидкостью располагается датчик, контролирующий уровень воды в ёмкости. В центре находится устройство, с помощью которого управляют и контролируют всю систему. А также в конструкции есть ещё несколько элементов:

  • обратный поворотный клапан;
  • шкафчик управления автоматическим поддержанием водопитания;
  • автоматический датчик поддержки давления в трубах;
  • ёмкость с водой;
  • основной, резервный и откачивающий насосы;
  • компрессор и дренажный приямок.

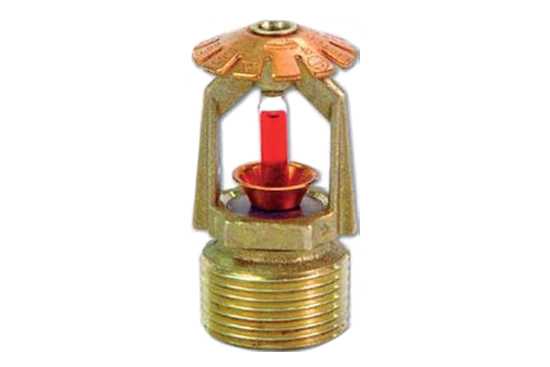

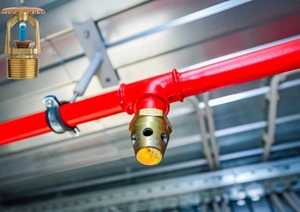

Главный рабочий элемент, отвечающий за эффективность всей системы, — это спринклер. Вся активность зависит от капсулы с термочувствительным содержимым, реагирующей на показатель в пределах 57−340 градусов. В разных моделях распылителей содержатся детали, срабатывающие при определённой отметке. Они отличаются по цвету содержащейся жидкости:

  • оранжевый — от 57 градусов;
  • красный — от 68;
  • жёлтый — от 79;
  • зелёный — от 93;
  • голубой — от 141;
  • фиолетовый — от 182.

Первые два вида считаются низкотемпературными. Такие спринклеры срабатывают в течение пяти минут после выявления очагов пожара. Активность следующих начинается через 10−15 мин. Конструкции оросителей разделяют по нескольким критериям — направлению струи, позиции и скорости действия.

Впечатляющее испытание системы пожаротушения

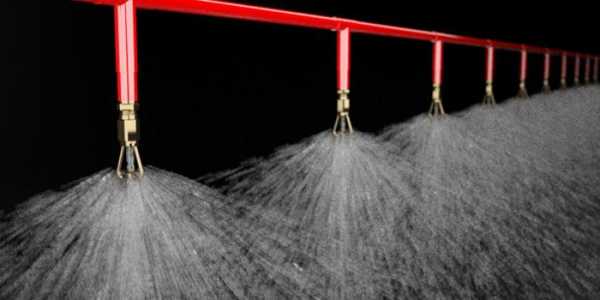

Детали могут быть расположены розеткой вниз и вверх, вода проходит под определённым углом, что увеличивает площадь разбрызгивания. Система создаёт жидкую завесу или тонкий поток, предназначенный для тушения пожаров в помещениях с имуществом, которое может пострадать от воды. Повышенное быстродействие необходимо для выявления очага на ранних стадиях. Такие модели устанавливают в зданиях с высокими потолками (до 20 м).

Требования и стандарты

Требования к оборудованию изложены в нормах установки спринклерной системы пожаротушения. Главное из них — это скорость подачи жидкости на раннем этапе бедствия. Огонь не должен усилиться и распространиться в другие комнаты, поэтому во время установки оборудования следят за тем, чтобы оно соответствовало всем ГОСТам, нормам СНиП и требованиям МЧС. Приобретать необходимо только качественную систему, что должно подтверждаться сертификатами и техническими паспортами.

Согласно нормам время активации тепловой колбы зависит от температурного режима. Чем выше показатель, тем быстрее должен сработать ороситель. При отметке свыше 79 градусов максимальное время не должно превышать пяти минут. Расстояние между орошающими головками определяют в соответствии с нормами СНиП. При монтаже учитывают возможные неполадки некоторых деталей узла. Во избежание поломок устанавливают дополнительный насос, ёмкость для воды и источник электропитания.

Схема гидравлическая принципиальная водяного пожаротушения

Периодически осматривают все составляющие системы, проводят контроль их работы: датчика, оросителей, дополнительной аппаратуры, трубопроводов и насосов. Все протечки, механические повреждения и коррозию нужно своевременно устранять. Максимальный срок службы конструкции не превышает десяти лет даже при исправной работе без сбоев. После этого систему заменяют новой.

Сравнение с другим оборудованием

У системы пожаротушения на основе спринклеров есть несколько преимуществ перед другими типами этого оборудования. К ним относятся:

  • автоматическая активация;
  • экологическая чистота, ведь для тушения огня используется чистая вода;
  • низкие материальные и финансовые затраты;
  • длительный срок эксплуатации;
  • доступные детали и аппаратура;
  • автономная работа.

Среди недостатков выделяют возможность инерционного срабатывания. Система не станет эффективно работать во время возгорания электрических приборов.

Предметы в помещении могут испортиться под воздействием воды. В таких зданиях устанавливают конструкцию с воздухозаполненными трубопроводами.

В ждущем режиме система заполнена не водой, а сжатым воздухом. Если срабатывает датчик возгорания, открывается специальный клапан, кислород выходит, а в трубы заливается вода под напором. Она попадает в горящую область с помощью оросителя. У водозаполненных систем спринклеры монтируются розетками вниз и вверх, а также в горизонтальном положении. В моделях другого типа возможна установка оросителей только вертикально. Недостатки системы не являются серьёзными предлогами для отказа от приобретения подобных систем.

Монтаж спринклерной конструкции

Для монтажа спринклерной системы пожаротушения используют трубопроводы, покрытые цинковой оболочкой снаружи и изнутри. Также возможно применение шовных изделий. Их крепят к потолку с помощью хомутов на резинке, соблюдая шаг в 1,5 м. Трубы соединяют между собой сварочным аппаратом или опрессовывают специальными фитингами, электрическими и пневматическими инструментами. После подготовки этих элементов крепят оросители согласно модели и конструкции системы.

В отдельном помещении — подвале или подсобке — устанавливают распределительные узлы и ёмкость для огнетушащей жидкости. Там же монтируют элемент управления, но его дубликат выводят на пульт охраны. Так как трубопроводы водяного спринклерного пожаротушения находятся под сильным давлением, все швы и стыки деталей должны быть максимально герметичными. В противном случае в системе возникнут протечки и повреждения.

Конструкции оросительного пожаротушения удобно использовать в больших помещениях производственного и увеселительного типа — складах, цехах, ресторанах и театрах. При правильном монтаже можно добиться максимальной эффективности системы, при этом нужно приложить минимальные физические усилия, а финансовые затраты будут незначительными.

Испытание спринклерной системы системы пожаротушения

oventilyacii.ru

Спринклерные оросители: виды, модификации и ТТХ.

Как заказчику – собственнику здания, инвестору, застройщику или субподрядной строительной организации, так и исполнителю – специализированному предприятию, выполняющему проектирование, монтаж, обслуживание автоматических установок пожаротушения (АУПТ), кроме стоимости, эффективности установленного оборудования, крайне важна надежность, гарантия того, что система не сработает при нормальных условиях эксплуатации.

То есть вдруг без всяких внешних причин – появления дыма, огня, высокой температуры, не зальет водой или пеной, не засыплет мельчайшим, во все въедающимся, порошком все нажитое нелегким трудом: мебель, важные отчетные документы, товары, ценное, в том числе электрическое, оборудование; сырье, готовую продукцию, боящуюся влаги. В общем, реализованный на практике ночной кошмар собственника и монтажно-наладочной/обслуживающей организации, внезапно оказавшихся в одной лодке материально-финансовых, репутационных потерь.

Оросители спринклерные пенные и водяные

Если основной документ, регулирующий нормы проектирования АУПТ – СП 5.13130.2009, позволяет сделать выбор между видом установки пожаротушения, что напрямую зависит от того насколько пожароопасной является ситуация на защищаемом объекте (свойства веществ/материалов, технологический процесс, оборудование, объемы хранения сырья, готовой продукции), то специалисты проектной организации часто отдают предпочтение тем системам, где в качестве оконечных устройств устанавливаются оросители пенные спринклерные или их не менее эффективные «собратья» – оросители спринклерные водяные. Выбор между ними зависит от конкретной ситуации.

Стоит разобраться, чем вызвано такое предпочтение, например, перед дренчерными оросителями, также довольно часто используемыми в составе водяных, пенных АУПТ.

Ответ будет таким:

  • По ГОСТ Р 51043-2002, определяющим требования к оросителям/распылителям АУПТ, использующих в качестве огнетушащего вещества воду или пену, спринклерным оросителем называется устройство с запорным механизмом выходного отверстия, срабатывающим при разрушении теплового замка. Еще недавно в этом качестве чаще всего использовались полиметаллические пластины с заданной температурой плавления, последнее время – запирающие стеклянные колбы с термочувствительным раствором, разрушающиеся при определенном пороге теплового воздействия. В основном это связано с тем, что стекло в отличие от металлических сплавов не подвержено окислению, приводящему при длительном воздействии к хрупкости конструкции теплового замка.
  • Именно наличие такого устройства, герметично блокирующего подачу воды/пены до появления опасного фактора – высокой температуры над первичным очагом пламени, отличает пожарные оросители спринклерные от других похожих оконечных устройств АУПТ, например, дренчерных головок-форсунок.
  • Спринклерной установке в отличие от газовой, порошковой, аэрозольной, той же дренчерной АУПТ, абсолютно не нужна побудительная система, чаще всего технически реализованная как автоматическая пожарная сигнализация, устанавливаемая в тех же помещениях, где смонтированы оконечные устройства пожаротушения. Потому что спринклерные оросители вполне самодостаточны – незамедлительно обнаруживают пожар и моментально приступают к его локализации, ликвидации. Можно назвать – «два в одном».

 Важно: кроме экономии из-за отсутствия необходимости проектировать, приобретать оборудование, приборы; монтировать и обслуживать АПС в составе АУПТ; спринклерные оросители отличаются высокой надежностью, качеством изготовления, очень низким процентом случайного срабатывания. На практике почти все такие экстраординарные случаи вызваны непреднамеренными механическими повреждениями спринклеров, рано или поздно приведшими к чрезвычайной ситуации.

И в этих случаях само устройство, принцип, тактика срабатывания спринклерной АУПТ таковы, что вскроется только поврежденное оконечное устройство, нанеся минимальный материальный ущерб собственнику/арендатору, «удар по нервам» дежурному персоналу, специалистам обслуживающей организации, но без заливания водой или пеной полной площади защищаемого помещения со всем его содержимым, как это происходит, например, при работе дренчерных установок или порошком – порошковых систем, принося несоотносимые последствия.

Виды спринклерных оросителей

Подобные устройства используются с конца XIX столетия, естественно, претерпев значительные изменения в конструктивных особенностях, материалах для изготовления, видах и типах, зависящих от того, где и для тушения чего будут использоваться:

  • Ороситель общего назначения. Монтируется на распределительных линиях (трубопроводах) водяного АУПТ, проложенных, как правило, по потолкам, реже – стенам защищаемых помещений.
  • Скрытые спринклерные оросители. Предназначены для установки заподлицо в подвесные/натяжные потолки или стеновые панели помещений с повышенными требованиями к отделке, дизайну интерьера. Поэтому отверстия в потолках/стенах дополнительно закрываются термочувствительными декоративными крышками. Кроме того, существуют углубленные, потайные способы установки спринклерных оросителей, применяемые в аналогичных целях.
  • Спринклерные оросители пенного пожаротушения. Используются для защиты помещений с высокой пожарной опасностью, наличием ЛВЖ, ГЖ, полимерной, резинотехнической продукции – производств, цехов, участков, складов.
  • Спринклерные оросители для водяных завес, защищающих открытые строительные, технологические проемы, арки, атриумы зданий; разделяющие помещения большой площади на противопожарные отсеки.
  • Спринклеры для установки и тушения в многоквартирных жилых домах повышенной этажности.

Для сведения: подбор спринклерного оросителя, походящего по техническим характеристикам, осуществляется на стадии проектирования на основании расчетов необходимого расхода воды, производительности системы, времени на пожаротушение. Как проектирование, монтаж, наладку, так и обслуживание, замену, ремонт оборудования спринклерных водяных/пенных АУПТ имеют право осуществлять только предприятия/организации, имеющие действующие лицензии МЧС, допуски СРО (проектирование).

Технические характеристики спринклерных оросителей

Основные модели рынка

Существуют различные производители оборудования АУПТ, в числе которых спринклерные оросители. Технические характеристики некоторых из них приведены ниже:

  • Tyco. Компания производит спринклерные оросители TY стандартного реагирования с плоской/вогнутой розеткой вниз/вверх, со стеклянной разрушаемой колбой 5 мм для систем водяного пожаротушения. Производительность – 80 л/мин при максимальном рабочем давлении 1,21 МПа. Присоединительная резьба – 15 мм. Диапазон температуры срабатывания – 6 градаций от 57 до 182℃ с соответствующим цветом используемой термочувствительной колбы. Варианты исполнения корпуса: бронза, с покрытием – белый, хромированный.

  • Tyco также выпускает универсальные спринклерные оросители с колбами 3 и 5 мм, имеющими аналогичные технические характеристики. «Изюминкой» линейки изделий является устройство Royal Flush II (RF II) – скрытый спринклерный ороситель, имеющий внешний защитный корпус (оболочку) и декоративную термочувствительную крышку, для монтажа в отделку помещений с высокими требованиями к дизайну интерьера. Производительность – 80, 6 л/мин. Температура срабатывания: крышка – 57, ороситель – 68℃. Покрытие крышки – латунь, хром, белый или любой другой цвет по заказу.
  • Viking. Огромный выбор типов, видов спринклерных оросителей различных конструктивных решений как с легкоплавкими замками, так и с термочувствительными колбами. Разработаны линейки изделий для складских, производственных, офисных зданий – стандартного назначения/орошения, горизонтальные настенные, скрытые, специальные, в том числе для помещений с отрицательными температурами воздуха.

  • Гефест. Принципиальное конструктивное отличие продукции под этой маркой, рекламируемое также как «Аква-Гефест» – специальная насадка на корпусе оросителя, позволяющая распылять над очагом пожара на площади не менее 9 кв. м., в помещениях с высотой до 20 м тонкораспыленную воду, что намного эффективней стандартного разбрызгивания. Оросители можно устанавливать головкой вверх/вниз, диаметр выходного отверстия – 3 и 5 мм, посадочная резьба – ½ дюйма. Температура срабатывания – 57, 68, 93℃. Цвет: бронза, с покрытием – никель, белый.

Кроме этих инновационных изделий, группа компаний «Гефест» производит также большой спектр спринклерных оросителей общего назначения традиционных/стандартных конструктивных решений.

Исходя из многообразия конструкций корпуса, розетки/насадки-распылителя, технических характеристик, вариантов исполнения только трех производителей спринклерных оросителей, можно сделать вывод, что специалистам проектной, монтажной, обслуживающей организации будет несложно выбрать оптимальный вариант для любого помещения от производственного цеха, склада до картинной галереи или музея.

Вам также может быть интересно:

fireman.club

Спринклерная система пожаротушения

Спринклерная система пожаротушения нужна для ликвидирования небольшого локального воспламенения в закрытых помещениях. Данное оборудование полностью автоматизировано. Для активизирования работы устройства нет необходимости в тщательном контроле и непосредственном участии людей.


Принцип действия спринклерных противопожарных средств заключается в срабатывании спринклеров. Данные составляющие конструкцию оборудования оснащены легкоплавкими насадочными приспособлениями. После начинающего этапа возникновения пожарного бедствия подаются огнетушащие средства в центр образования пламени.


Функционирование спринклерной системы пожаротушения возможно лишь при использовании трубопроводных линий, собранных из качественных изделий металлопроката, полностью заполненных водой. В помещениях с постоянной температурой выше нуля градусов, в качестве тушащего средства используется только водные массы.





Спринклерная система пожаротушения соответствует высокотехническим требованиям пожарной безопасности, является наиболее востребованным устройством во время возведения многоэтажных конструкций и массовой застройке.



Спринклерная система пожаротушения - конструкция и монтаж оборудования



Оборудование пожаротушения являет из себя соединенную сеть труб оросителями, отверстия которых закрыто термочувствительными колбами, лопающимися в случае возрастания заданного температурного режима. Когда квадратура помещения достаточно большая, то сетка устройств спринклерной системы пожаротушения разветвляется на индивидуальные сектора, монтируя на каждом участке автономный клапан звукового оповещения.


Устранение возгорания осуществляется путем вскрытия определенного количества разбрызгивателей. Их роль выполняют спринклеры, а также подача воды с помощью раздробленных струй непосредственно к центральному месту возгорания.





Как правило, головки спринклеров раскрываются за 2-3 минуты, при этом водный уровень доходит до водопитательного оборудования. Далее контролирующий оповестительный механизм активизирует противопожарные насосные приспособления, которые производят закачку необходимого объема водной массы, для борьбы с огнем.


Если в здании поддерживается минусовой температурный режим, применяют спринклерные механизмы, заполняемые воздушной массой, на определенном уровне. Принцип работы спринклерной системы пожаротушения аналогичен действию системы, наполненной водным составом: от спринклерных устройств до сигнализирующего клапанного устройства, трубы пребывают под напором сжатого воздушного наполнения. Выход воздушного потока, происходит во время получения сигнала от температурного датчика.



Принцип работы спринклерной системы пожаротушения



Сначала спринклерная система пожаротушения пытается сбалансировать напорное действие водопостачателя и общесистемный напор. С этой целью подается некоторый объем воды. После получения данных об отсутствии разницы напорных действий, возвратный механизм блокирует подвижный фиксирующий механизм.

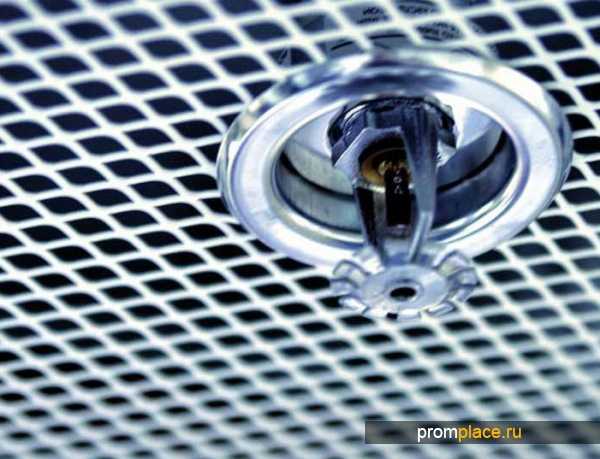

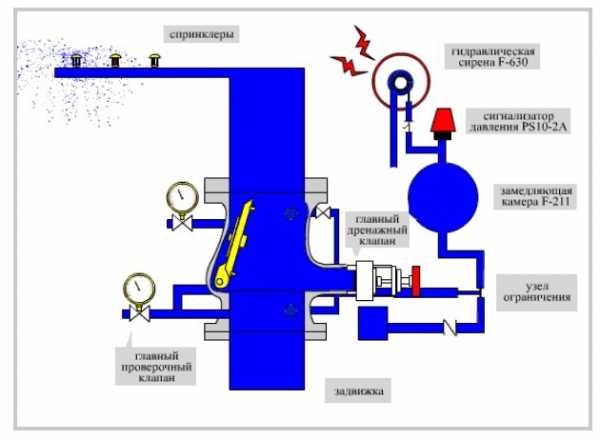

Водооповещающее клапанное устройство совершает подготовительную процедуру к действию: вжимается в соответствующие пазы, в корпусной оболочке системы. Таким образом, рабочее состояние водосигнального клапанного устройства, блокирует подачу водных потоков в выходные отверстия оповестительной системы, до внутренних сигнальных приспособлений.


При правильном выполнении рабочей процедуры оросительного механизма образуется перепадное изменение рабочих напоров водной массы на входных (выходных) клапанных каналах, что способствует работе подвижного фиксатора. Водный наполнитель проходит желоб, который размещен между параллельными клапанами, а после сигнальное отверстие, которое направленно в сторону компенсаторной системы.





Спринклерная система пожаротушения хорошо зарекомендовала себя при борьбе с локальными пожарами. Единственный минус системы в том, что сработавшие (в том числе и в учебных целях) оросители не подлежат ремонту и последующему использованию.

promplace.ru

Спринклер - это... Что такое Спринклер?

Спринклер

Спри́нклер (англ. sprinkler — ороситель, разбрызгиватель) — составляющая системы пожаротушения, оросительная головка, вмонтированная в спринклерную установку (сеть водопроводных труб, в которых постоянно находится вода или воздух под давлением). Отверстие спринклера закрыто тепловым замком либо термочувствительной колбой, рассчитанными на температуру 57, 68, 72, 74, 79, 93, 101, 138, 141, 182, 204, 260 и даже 343°С. При достижении температуры в помещении определенной величины, замок спринклера распаивается или лопается колба, и вода начинает орошать защищаемую зону. Недостатком такой системы является сравнительно большая инерционность — головки вскрываются примерно через 2-3 минуты после повышения температуры.

Время срабатывания оросителя не должно превышать 300 секунд для низкотемпературных спринклеров (57 и 68°С) и 600 секунд для самых высокотемпературных спринклеров.[1]

История применения

В 1806 году автоматическая установка пожаротушения была запатентована англичанином Джоном Кэри. Он предложил проложить в защищаемом помещении сеть трубопроводов от водонапорного бака, а на сети установить оросители с мелкими отверстиями. В защищаемом помещении протягивался горючий шнур, при перегорании которого открывались замки, удерживающие клапан, клапан освобождался и вода поступала к оросителям. В 1812 году в Королевском театре Друри-Лейн Великобритании была установлена система пожаротушения, запатентованная (патент № 3606) в этом же году Уильямом Конгревом. Устройство состояло из цилиндрического герметичного резервуара ёмкостью около 95 тыс.литров и системы 10-дюймового (250 мм) распределительного водопровода, охватывающего все части театра. Серии труб меньшего диаметра отходили от распределительных труб и были пронизаны рядом ½-дюймовых (13 мм) отверстий, через которые и выливалась вода в случае пожара. Но система не была автоматической.

Первые спринклерные установки начали появляться в конце XIX века после того, как англичанин Стюарт Гаррисон в 1864 году разработал спринклер — ороситель. Дальнейшее развитие спринклерных установок связано с именами американцев Генри Пармели и Фредерика Гриннеля. К 1882 году в США на 200 предприятиях было установлено около 200 тыс. спринклерных оросителей конструкции Пармели. В том же году в Англии была смонтирована первая такая установка. В 1902 году Гринел запатентовал констукцию водосигнального клапана.[2]

Спринклер системы Гриннеля. a — короткая трубка диаметром ½ дюйма, ввинчиваемая в водопроводную трубу и закрываемая снизу плоским клапаном b; клапан удерживается рычажком c и подпоркой d. Подпорка d прикрепляется к медной дуге e аппарата с помощью слабого припоя, который плавится при температуре 73 °C[3]

Спринклеры английской системы Гриннель применяются с 1882 года.[4]

В России спринклерные системы пожаротушения появились в девяностых годах XIX века. Благоприятные результаты защиты спринклерными установками заставили обратить серьёзное внимание на этот вид борьбы с огнем. В дореволюционное время акционерные страховые общества признавали влияние спринклерных установок пожаротушения на фабриках и заводах на уменьшение пожарных убытков и не только делали охотно большие скидки со страховых премий при защите спринклерными установками пожаротушения, но и широко финансировали фабрикантов в деле устройства спринклерных сооружений на фабриках и заводах. К началу революции в России насчитывалось около 400 фабрик и заводов, находившихся под защитой установок пожаротушения. После революции производство было налажено на заводе «Русский спринклер».[5] Спринклеры представляли более или менее точное, в смысле размеров отдельных частей, общей конструкции и материалов, воспроизведение спринклеров системы «Гриннель», типа «Матер и Плат», модели 1913—1914 года, отличаясь от последних спринклеров лишь следующими деталями:

  • в спринклерах этого типа применяется свинцовая прокладка на варёном масле;
  • разбрызгивающая розетка имеет несколько менее острый наклон зубцов к своей плоскости и немного более по диаметру;
  • стеклянный клапан шлифованный, с фаской;
  • спринклера имеют более высокую посадку розетки.[6]

В 1925 году завод «Русский спринклер» изготавливал 300 штук спринклеров в день. За период 1923… 1924 годов было изготовлено более 300 тысяч спринклеров. К производству спринклеров также приступило промышленное товарищество «Стерн».[7]

В течение некоторого времени некоторые из производителей спринклеров для удешевления конструкции использовали в качестве уплотнительного материала резиновые прокладки. При этом не было учтено, что с течением времени эластичные свойства резины ухудшаются, и может произойти потеря герметичности. Но самое страшное, что может произойти прилипание резины к уплотняемым поверхностям. Поэтому при пожаре, после разрушения термочувствительного элемента, крышка оросителя остается намертво приклеенной к корпусу и вода из оросителя не поступает. Такие случаи были зафиксированы при пожаре на многих объектах в США. После этого производителями была проведена широкомасштабная акция по отзыву и замене всех спринклеров с резиновыми уплотняющими кольцами. В Российской Федерации применение оросителей с резиновым уплотнением запрещено.[8]

Согласно статистическим данным в случае срабатывании спринклерной установки пожаротушения при пожаре, в 10…40 % случаев пожар был потушен одним спринклерным оросителем, в 80 % случаев пожар тушится при срабатывании не более 10 спринклерных оросителей. Исходя из этого, принимая во внимание площадь, защищаемую одним оросителем (12 м²), определяется площадь, для орошения которой необходим максимальный расход воды спринклерной установки. Для первой группы помещений площадь составляет 120 м²[9].

Обслуживание

Углубленный спринклерный ороситель

Систему пожаротушения необходимо постоянно поддерживать в рабочем состоянии. Оросители должны регулярно осматриваться на предмет отсутствия механических повреждений, коррозии, повреждения покрытия, преград орошению. Поврежденные оросители подлежат замене. Даже небольшие протечки требуют немедленной замены оросителя. Для этого следует иметь арсенал запасных оросителей и постоянно пополнять его.

Спринклерные оросители, которые подверглись тепловому воздействию продуктов сгорания, превышающему значения предельно допустимой рабочей температуры, подлежат обязательной замене.

Сработавшие спринклерные оросители ремонту и повторному использованию не подлежат. Их надо заменить на новые оросители.

Температуру срабатывания спринклеров можно определить по цвету колбы

Перед заменой установленных оросителей необходимо отключить систему пожаротушения, полностью сбросить давление в трубопроводе, слить воду для водозаполненных систем либо спустить воздух для сухотрубных. Затем следует демонтировать старый ороситель и установить новый, предварительно убедившись в том, что его конструкция, температура и время срабатывания соответствуют указанным в проекте. После замены оросителей следует установить систему пожаротушения в дежурный режим.

Срок службы оросителей составляет 10 лет с даты выпуска. По истечении этого срока оросители подлежат испытаниям или замене.

Литература

ГОСТ Р 51043-2002 Установки водяного и пенного пожаротушения автоматические. Оросители. Общие технические требования. Методы испытаний

См. также

Примечания

dic.academic.ru

Спринклерная система пожаротушения: принцип работы

Домашний уют 31 октября 2014

Человек всегда стремился добиться совершенства практически во всем. Реальным подтверждением этому служит прогресс в технической области. Сегодня совершенно на другой уровень, более высокий, вышла система пожаротушения. Современные способы ликвидации огня позволяют сохранить жизни людей, находящихся в определенных помещениях, а также уберечь их имущество. Одним из вариантов борьбы с пожаром стала спринклерная система, которая устраняет возгорание сразу же после его возникновения. Если объект оснащен таким способом тушения открытого пламени, то не приходится дожидаться приезда специальных служб, а также пользоваться огнетушителями.

Разновидности противопожарного водоснабжения

Сегодня для зданий общественного назначения создают спринклерные и дренчерные системы. Первые бывают воздушными, водяными и смешанными. Эти системы предназначены для установки в помещениях как с отоплением, так и без него. В водяных установках трубопроводы полностью заполнены жидкостью. Поэтому используются такие системы только в отапливаемых помещениях. В воздушных установках вода поступает в трубопровод только после срабатывания контрольно-сигнального клапана. Их можно использовать в неотапливаемых помещениях. Трубопроводы изначально заполнены сжатым воздухом, поэтому только после его выхода начинается тушение огня водой. Также для помещений, которые не имеют отопления, применяются смешанные системы. В таких установках трубопроводы летом заполнены водой, а зимой в них находится сжатый воздух, так как жидкость при низких температурах замерзает.

Дренчерные системы имеют в своем составе головки, которые оснащены отверстиями диаметром 8, 10 и 12,7 мм. Такие элементы применяются не только для тушения пожара, но также с их помощью создаются водяные завесы. Они предназначены для изоляции очагов возгорания. В действие такие системы могут приводиться ручным и автоматическим методом.

Особенности применения установок спринклерного типа

Такой вид тушения пожаров происходит полностью автоматически. Спринклерная система создается на больших объектах. Особенностью этих установок является локализация открытого пламени на закрытых площадях, где распространение огня сопровождается большим количеством тепловыделений. Чаще всего такой способ тушения пожаров применяется в местах большого скопления людей, на автостоянках, имеющих закрытый тип, в многочисленных офисах, торговых и производственных помещениях.

Видео по теме

Принцип работы

Из водопроводных сетей состоит любая спринклерная система пожаротушения. Принцип работы заключается в том, что установка всегда готова к подаче вещества, которое способствует ликвидации возгорания. Это может быть вода или специальный состав. Работа системы осуществляется под высоким давлением. По всей площади определенного помещения распределены разбрызгиватели, которые в обычном состоянии закрыты спринклерами. Ими являются специальные насадки, изготовленные из легкосплавного материала. Когда возникает пожар, на клапан воздействует высокая температура, при этом происходит вскрытие пломбы и осуществляется подача средства для тушения пламени.

Особенности конструкции

Спринклерная система пожаротушения может состоять из нескольких отдельных секций. Каждая из них оснащается индивидуальным контрольно-сигнальным клапаном. Также отдельная секция может оборудоваться специальными устройствами, которые осуществляют подачу сжатого воздуха. Это необходимо для того, чтобы повысить давление в трубопроводах. Такие особенности конструкции систем пожаротушения зависят от площади объекта, а также его конфигурации.

Виды устанавливаемого оборудования

Любая спринклерная система имеет тепловые замки. В большинстве случаев они срабатывают, когда температура достигает 79, 93, 141 или 182 градусов. Первые два значения относятся к низкотемпературным системам. Их срабатывание должно происходить не позднее чем через 300 секунд после возникновения пожара. Такое требование указано в ГОСТ Р 51043-2002. Два следующих значения относятся к высокотемпературным системам. Для них тепловой замок должен сработать не позднее чем через 600 секунд после того, как началось воспламенение в помещении.

Проектирование и монтаж спринклерной системы пожаротушения

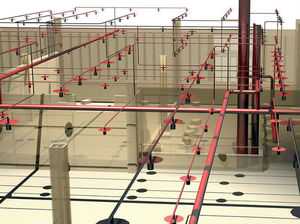

Первоначально всегда необходимо выполнить проект. Он понадобится для правильного размещения на объекте оборудования и трубопроводов системы пожаротушения. Когда выполняется разработка чертежей, всегда учитывается площадь определенного помещения. Также необходимо принимать во внимание расход вещества, требуемого для тушения пожара. В зависимости от типа помещения определяется месторасположение каждого элемента системы, которыми являются оросители, трубопроводы, а также насосная станция и узел управления. При этом обязательно учитывается высота потолков, существующая вентиляция и параметры, при которых будет осуществляться подача воды.

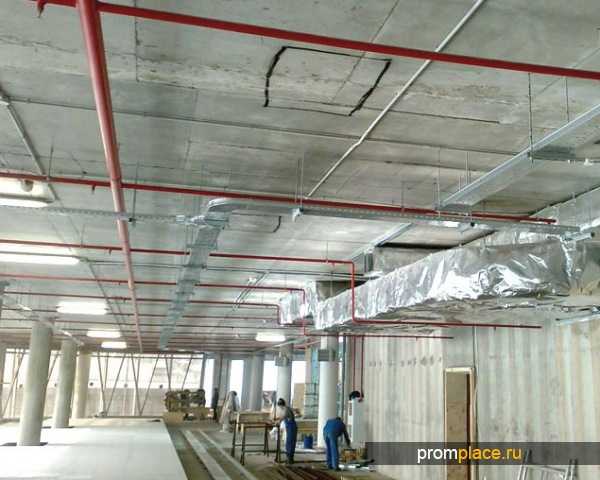

Монтаж спринклерной системы состоит из нескольких этапов. На объект сначала поставляются все необходимые материалы и комплектующие. Затем выполняется прокладка кабелей и непосредственно самих трубопроводов системы. Далее осуществляется монтаж других элементов, которые входят в состав установки пожаротушения. На последнем этапе проводятся пуско-наладочные испытания.

Основной элемент для крепления труб

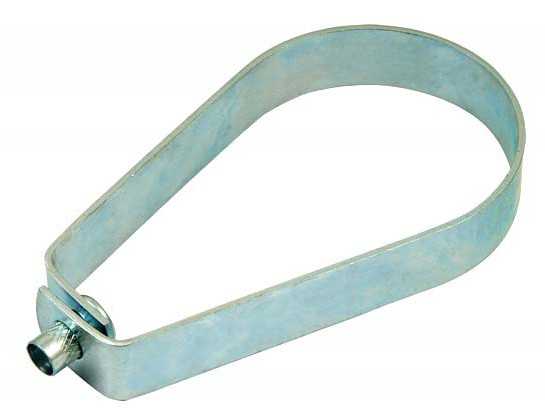

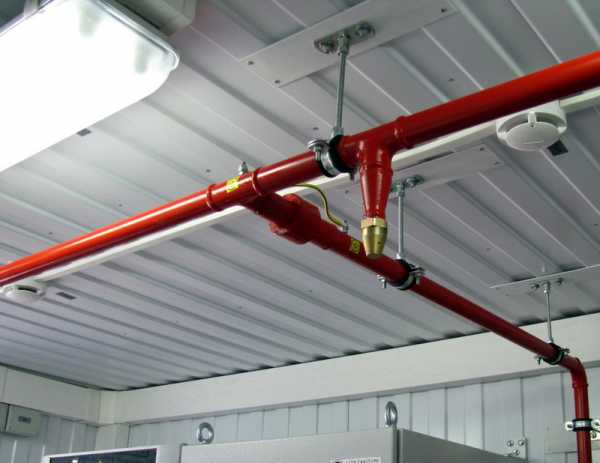

Трубопроводы спринклерных систем подвешиваются к горизонтальным поверхностям. В основном ими являются потолки помещений. Для упрощения монтажа труб применяют хомут для спринклерных систем. Внешний вид такого приспособления имеет каплевидную форму. Изготавливаются хомуты, как правило, из оцинкованной стали. Они имеют различный диаметр, в зависимости от размеров используемых труб в системах. В хомутах существует специальное отверстие, которое предназначено для закрепления их на потолке. Чтобы выполнить такой процесс, необходимо вставить стержень с резьбой, который будет зафиксирован при помощи гайки. При использовании такого способа монтажа существует возможность регулировать уровень трубопровода. Обычно первоначально выполняется установка необходимого количества хомутов на потолке, после чего производится монтаж непосредственно самой системы. Благодаря использованию таких элементов установка трубопроводов происходит очень быстро. Хомуты можно крепить при помощи разных средств — это могут быть штифты или шпильки с резьбой.

Обслуживание установок

Спринклерная система, как и любая другая инженерная сеть, нуждается в регулярном сервисе. Он имеет большое значение для поддержания установки в рабочем состоянии. Одними из главных элементов являются оросители, которые необходимо постоянно проверять на предмет отсутствия повреждений физического характера. Нужно следить за тем, чтобы у них не было протечек, а также на таких элементах не должны присутствовать следы коррозии и разрушения. Если дефекты все же будут обнаружены, то необходимо выполнить обязательно замену тепловых замков, при этом осуществляется полный слив жидкости. После проведения всех работ производится перезапуск системы. Также владельцем таких установок необходимо знать, что их безаварийная эксплуатация возможна на протяжении 10 лет после выполнения монтажа.

Эффективность спринклерных систем

В настоящее время для получения достоверных сведений о работе какого-либо оборудования выполняют сбор сведений, из которых формируется статистика. Согласно последним данным, спринклерная система пожаротушения эффективно выполняет свои задачи, если в 10-40% возможных случаев произойдет срабатывание хотя бы одного оросителя. До 80 процентов возгораний удается устранить при одновременном включении 10 клапанов. При этом такая эффективность наблюдается на значительной территории. Выполнив монтаж спринклерной системы на объекте, владелец помещения израсходует минимальное количество денежных средств. В итоге он получит установку пожаротушения, которая будет полностью работать в автоматическом режиме. Одновременно с этим она не зависит от подключения к электрической сети. Все перечисленные преимущества позволяют спринклерной установке занимать лидирующие позиции среди всех существующих на сегодня систем тушения пожаров.

Источник: fb.ru

Query failed: connection to localhost:9312 failed (errno=111, msg=Connection refused).

monateka.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
