Cпринклерная система пожаротушения: принцип работы и эксплуатация

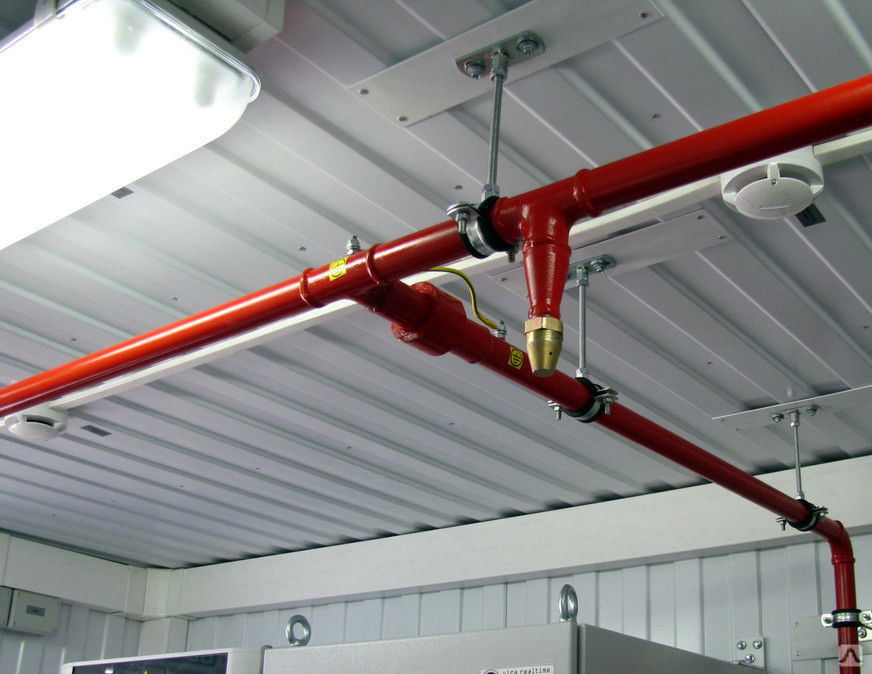

Спринклерная система пожаротушения — магистраль и разводка трубопроводов для борьбы с возгораниями водным или пенным способом. Это средство пожаротушения регламентировано согласно СП 485.1311500.2020.

Спликерные системы применяют в большинстве строений. Среди них:

• подземный паркинг и наземные автостоянки выше одного этажа;
• объекты хранения данных — фонды и библиотеки;
• здания выше 30 метров, а также помещения с категорией опасности Г и Д;
• одноэтажные корпуса с горючим уплотнителем;
• торговые центры площадью от 2500 м2 и цокольным этажом от 200 м2;
• точки продаж, реализующие горючие материалы упаковкой до 20 л;
• выставочные пространства площадью от 1000 м2;
• склады со стеллажами высотой от 5,5 м;
• зоны развлечений и отдыха от 800 зрительных мест.

Сегодня эксперты «ПожСистемСтрой» рассказывают об особенностях таких систем, порядке установки, о регламенте их обслуживания и технических проверках.

Содержание

Преимущества и недостатки спринклерного пожаротушения

Прежде чем определиться, установить на своем предприятии эту или другую АУПС, взвесьте все плюсы и минусы.

Достоинства спринклерной автоматической системы пожаротушения:

• экономичность противопожарных средств — вода легко добываемый ресурс;
• отсутствие ограничений по площади помещения и персоналу;
• заправка дополнительными материалами не нужна;
• герметизация комнат не требуется;
• трубы прокладываются с учетом планировки здания, поэтому возможна различная модификация системы;
• простая замена насадок, большой выбор — орошение водой струей, распылением, точкой;
• полная автономность — не зависит от питания в очаге пожара;
• долгий срок службы (от 10 лет и более).

Недостатки подобных систем заключаются в следующем:

• срабатывает по инерции, тепловой замок разрушается сравнительно долго — от 300 до 600 с;
• много ложных срабатываний без остановки процесса;
• система реагирует только на температуру;
• сложность монтажа из-за возможной модификации;
• тушение исключительно водой или пеной;
• необходимость в резервуарах, если централизованного водоснабжения не предусмотрено;
• при низких температурах установка не работает, либо работает только с пенным тушением;
• после активации сплинкеры должны заменяться.

Полная автоматизация и универсальность частично компенсируют недостатки вроде ложных срабатываний и замены сплинкеров — ведь лучше перестраховаться и потратиться на запчасти, чем потерять весь офис в не потушенном вовремя пожаре.

Нормативные документы

Спринклерная автоматическая установка пожаротушения должна соответствовать следующим законодательным актам и принятым регламентам:

• ФЗ-123, статье 45;
• ФЗ-123, статье 111;
• СП 485.1311500.2020;
• ГОСТ Р 50680-94 — к тушению водой;
• ГОСТ Р 50800-95 — к пенному противодействию возгораниям;
• ГОСТ Р 51043-2002;
• ГОСТ Р 51052-2002;
• ГОСТ Р 51737-2001.

Подробнее о действующих регламентах вы можете узнать в отдельной статье.

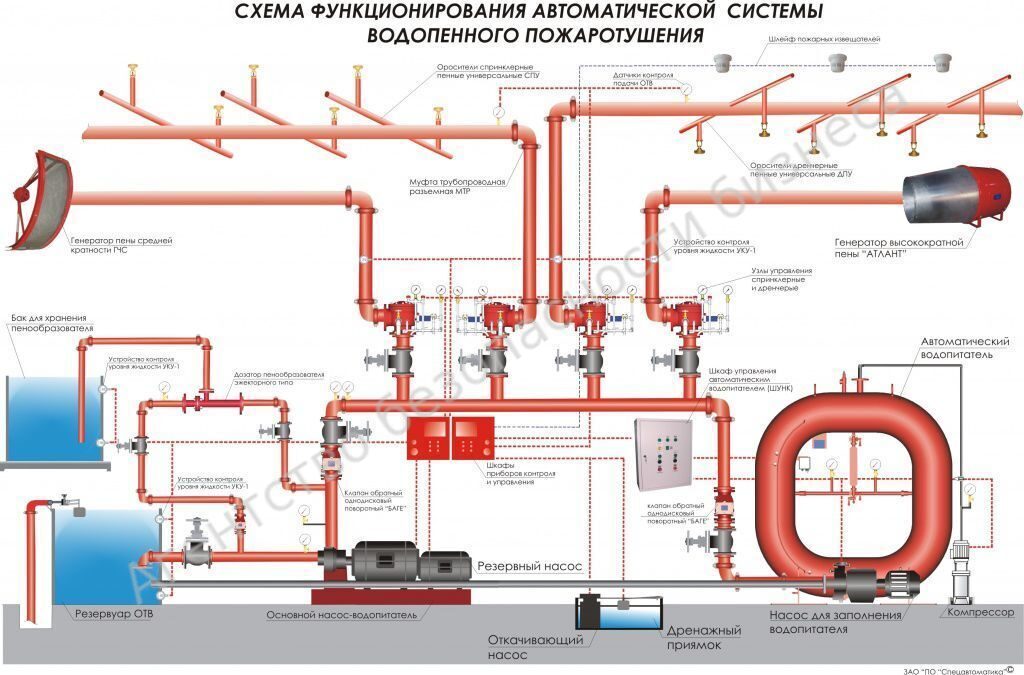

Принцип работы спринклерной системы пожаротушения

Установка функционирует поэтапно и просто:

1. При возгорании повышается температура, благодаря чему у системы открывается тепловой клапан.
2. Через ороситель начинает поступать вода или пена.

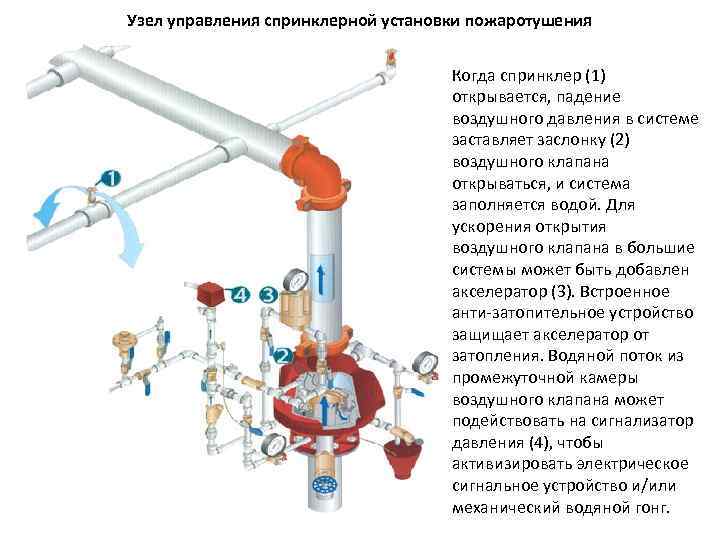

3. Узел контроля фиксирует снижение давления в резервуаре и подает сигнал на блок управления.
4. Жокей-насос поддерживает напор воды некоторое время, потом на подмогу подключается насосная станция.

Чтобы система заработала, необходимо «разбудить» два датчика. Это тепловой, находящийся в самом сплинкере, и гидравлический в узле управления между разводкой и источником ОТВ, перекрытым пружинным клапаном.

При каких температурах срабатывает тепловой датчик?

В зависимости от модели (низкотемпературной или высокотемпературной), клапан открывается при следующих значениях:

• 79 °C;
• 93 °C;
• 141 °C;
• 182 °C.

Низкотемпературные датчики должны срабатывать не позднее 300 секунд, а высокотемпературные — не позднее 10 минут.

Поскольку установка находится в контакте с водой, необходимо регулярно проверять всю систему на предмет коррозии и иных повреждений. Клапаны со ржавчиной подлежат немедленной замене.

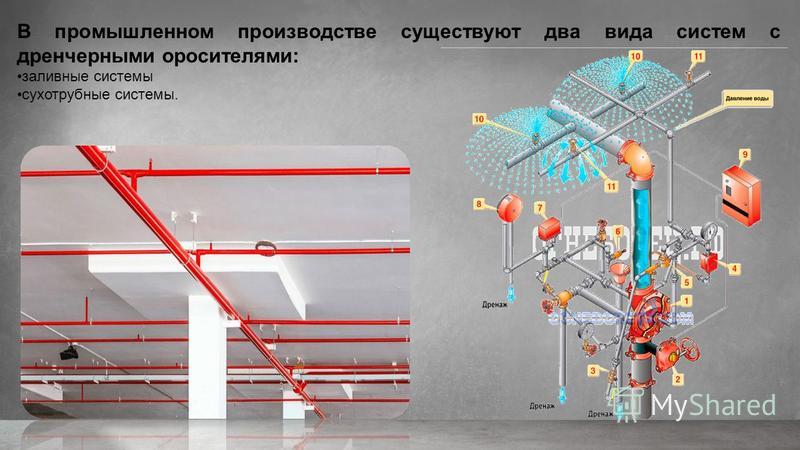

Виды и типы установок. Чем спринклерные системы отличаются от дренчерных

По характеру наполнения спринклерные пожарные системы бывают двух видов: водные и пенные.

1. Водные применяются для локализации воспламенений в административных и общественных помещениях, причем датчик срабатывает точно над очагом пожара.
2. Пенные используются для тушения горючих смесей, таких как бензин, спирт и т. д. Поэтому подобные установки выбирают для складов и лабораторий.

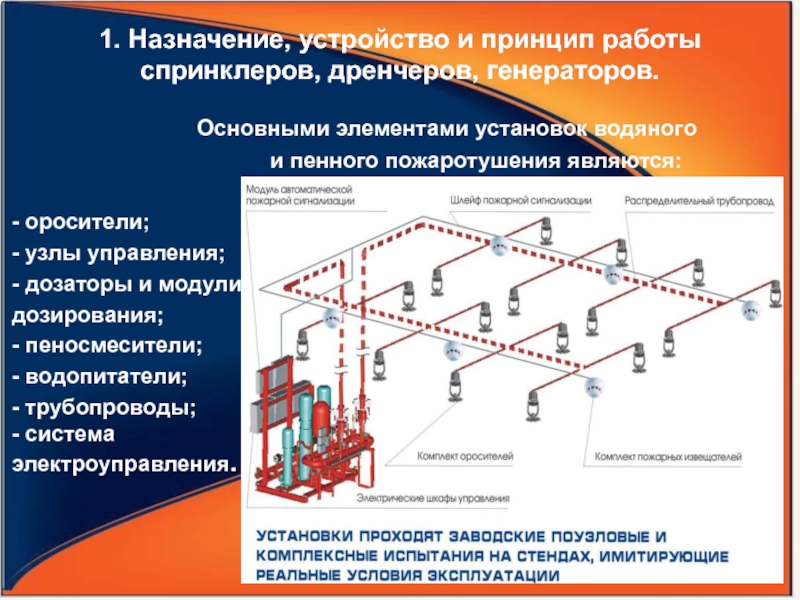

Спринклерное автоматическое пожаротушение бывает нескольких типов, выбор стоит основывать на температурных параметрах объекта. Рынок предлагает следующие варианты:

• водозаполненная установка — внутри только жидкость, поэтому монтируется лишь в теплых помещениях, где не бывает низких температур;
• воздушная система — заполняются водой подводящие трубы, а остальная система — воздухом под давлением;
• водно-воздушная система — в зависимости от сезона заполняется либо водой, либо водой и воздухом под давлением;
• с принудительным пуском — автоматическая установка тушения пожаров, оснащенная спринклерными оросительными головками с управляемым приводом.

Выбор того или иного типа зависит от особенностей помещения и направленности работы, а также принятых норм климатического контроля на вашем предприятии.

Люди, уже столкнувшиеся с поиском противопожарного оборудования, часто спрашивают: а чем отличаются спринклерные системы от дренчерных?

Технические различия между установками для удобства представлены в таблице:

Сплинкерное оборудование	Дренчерное оборудование
Ороситель автономен, закрытого типа, самостоятельно активируется.	Обычный распрыскиватель без теплового запора, не связан с активацией.
Активируется только реагирующая на огонь головка, заливая водой точный очаг воспламенения. После срабатывания надо заменить тепловой замок.	Активизируются все оросители и заливают комнату целиком, однако оборудование после тушения не требует замены.
Система активируется сама.	Система требует дополнительную сигнализацию и управление с пульта.

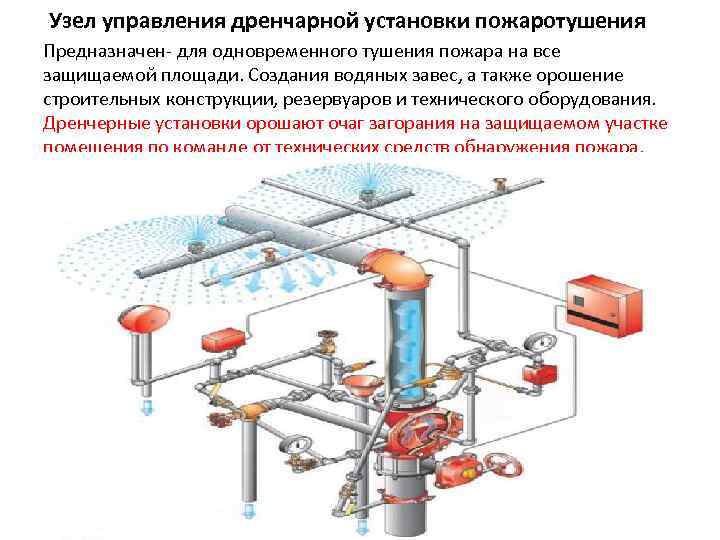

Однако главное конструктивное отличие — у дренчерных установок нет теплового клапана, вода находится не в трубопроводе, а в центральном резервуаре, который блокируется запорным клапаном. Другими словами, тушение начинается не сразу после реакции датчика, а после ручного управления или срабатывания тревожно-пожарной сигнализации, к которой подключена дренчерная установка. Напомним, что сплинкерные системы открывают воду сразу же, как только «проснулся» тепловой датчик.

Порядок проверки и обслуживания

Как работает спринклерная система пожаротушения, во многом зависит от соблюдения графика проверок и ремонта. Основные регламенты изложены в документах ГОСТ Р 50680-94, ГОСТ Р 50800-95, РД 009-01-96.

Согласно этим нормативам, проверку, ремонт и замену пожарного оборудования, в том числе сплинкерных систем, имеет право проводить лишь сотрудник МЧС или лицо, аккредитованное в этом ведомстве.

Для беспроблемной эксплуатации установок на производстве должны быть прописаны все необходимые инструкции и назначен ответственный, который проводит занятия по пожарной безопасности, ведет календарь проверок и отвечает за своевременное техническое обслуживание.

Чтобы ознакомиться со всей номенклатурой доступных модификаций и особенностями каждой из АСПТ, подобрать оптимальный вариант для конкретного случая и условий эксплуатации, просто оставьте заявку на сайте, а мы перезвоним в ближайший рабочий день.

Ждем вас!

Разница между спринклерной системой пожаротушения и системой пожаротушения

Системы пожаротушения и пожаротушения похожи, но не одно и то же. Вот что вам нужно знать об обоих, а также о том, как решить, нужна ли вам спринклерная система пожаротушения в качестве компонента вашей комплексной системы пожаротушения.

Что такое спринклерная система пожаротушения?

Спринклерная система пожаротушения представляет собой систему спринклеров, выпускающих воду для контроля и тушения пожаров. Эти системы активируются теплом или дымом (или обоими). Для многих типов пожаров вода является эффективным или наиболее эффективным средством пожаротушения.

Кроме того, спринклеры могут быть менее дорогими в эксплуатации, чем другие системы пожаротушения, поскольку они используют воду, относительно недорогой товар, к которому уже есть доступ на большинстве объектов. Тем не менее, вода может повредить определенные типы имущества и может быть неэффективной против определенных типов пожаров, таких как возгорание жира, поэтому спринклерная система пожаротушения может быть неправильным выбором в этих случаях.

Типы спринклерных систем пожаротушения

Существует несколько различных типов спринклерных систем в зависимости от применения. К ним относятся
Дренчерные спринклеры — головки спринклеров всегда открыты, а трубы заполняются водой при активации. Хорошо подходит для хранения опасных материалов или других мест с высокой опасностью, таких как ангары для самолетов.
Спринклеры с сухими трубами — трубы заполняются водой при активации системы. Поскольку трубы сухие, эта система хорошо подходит для неотапливаемых зданий, таких как склады, где полные трубы могут лопнуть при низких температурах.

• Оросители мокрые — трубы постоянно заполнены. Эти системы используются в зданиях с высокой посещаемостью, таких как гостиницы, офисные здания и высотные здания.
• Спринклеры предварительного действия — активируются дополнительной системой обнаружения пожара. Используется для уменьшения повреждений чувствительных областей, которые могут быть вызваны случайной активацией. Сюда входят музеи, библиотеки и тому подобное.

Что такое система пожаротушения?

Система пожаротушения, как и спринклерная система пожаротушения, используется для тушения или контроля пожаров и приводится в действие теплом, дымом или их комбинацией. Однако в системе пожаротушения для тушения огня используются газообразные, химические или пенные огнетушащие вещества, а не вода.

Поскольку вода может повредить некоторые виды имущества, например электронику, в таких помещениях, как серверные или предприятия по производству полупроводников, лучше использовать систему пожаротушения, а не спринклерную систему. Для объектов, работающих с легковоспламеняющимися веществами или нефтью и газом, также необходима система пожаротушения, так как вода не эффективна в качестве средства пожаротушения при сгорании нефти и некоторых других веществ.

Типы систем пожаротушения

Как упоминалось ранее, существуют химические, газообразные и пенные средства пожаротушения, каждый из которых имеет специфическое применение. К ним относятся:

• Двуокись углерода (CO2) – газообразный агент, который действует быстро и эффективно, но может быть опасен для здоровья человека. Лучше всего подходит для беспилотных, незанятых объектов.
• Сухие химические средства пожаротушения – быстро тушат пожары, вызванные горючими/легковоспламеняющимися жидкостями. Хорошо подходит для котельных, мест хранения легковоспламеняющихся жидкостей и механических помещений.
• Влажное химическое тушение – использует жидкие вещества и предотвращает повторное возгорание. Хорошо работает для кухонь.
• Clean Agent Fire Suppression – не оставляет следов, что делает его идеальным для применения в ответственных помещениях, таких как музеи, архивы, библиотеки, компьютерные или серверные помещения и т. д.

Не знаете, какая у вас система пожаротушения или что ей нужно? Авангард поможет! Наша опытная команда имеет право проверять, обслуживать и даже модернизировать вашу существующую систему пожаротушения, чтобы обеспечить защиту вашего здания, вашего имущества и ваших сотрудников в случае пожара.

Система пожаротушения и спринклерная система

Является ли система пожаротушения такой же, как спринклерная система?

Короткий ответ — нет; Они не одинаковы. Хотя у них может быть одна и та же цель — подавление и тушение пожара, — методы их выполнения сильно различаются. В этом блоге мы поговорим о разнице между системой пожаротушения и спринклерной системой, чтобы вы могли принять обоснованное решение о том, какая из них подойдет для вашего приложения.

Что такое система пожаротушения?

Система пожаротушения активируется теплом, дымом или их комбинацией. Он используется для тушения и борьбы с пожарами с использованием газообразных, химических или пенных средств пожаротушения для тушения огня, а не воды. В Firetrace мы специально используем CO ₂ и чистящие средства, такие как FM-200 ^TM и 3M ^TM Novec ^TM 1230 Fire Protection Fluid.

В таких зонах, как серверные, центры обработки данных, лифтовые шахты, склады с оборудованием, производственные помещения, архивные помещения и другие подобные места, лучше использовать системы пожаротушения, а не спринклерные системы.

Системы пожаротушения также необходимы для объектов, работающих с легковоспламеняющимися веществами, такими как нефть и газ, поскольку при возгорании этих веществ недостаточно воды.

Какие существуют типы систем пожаротушения?

В некоторых типах систем пожаротушения для тушения пожаров используются химические, газовые и пенные огнетушащие вещества. Каждый из этих типов имеет определенное применение. Эти агенты включают:

Что такое система пожаротушения?

Спринклерная система пожаротушения контролирует и тушит пожар с помощью спринклеров, которые выпускают воду, когда система активируется теплом, дымом или и тем, и другим. Разбрызгиватели воды безопасны для тушения пожаров классов A, B и C.

Спринклерные системы пожаротушения могут быть менее дорогими, чем системы пожаротушения, поскольку они используют воду, а не другие средства пожаротушения. Однако важно учитывать, где система будет использоваться. Вода из спринклерной системы может повредить некоторые виды имущества, оставив такой же ущерб, как и пожар. Спринклерная система пожаротушения также может быть неэффективной против определенных пожаров, таких как возгорание жира. По этим причинам важно рассмотреть области применения перед установкой спринклерной системы пожаротушения.

Какие существуют четыре типа спринклерных систем?

Существует несколько типов спринклерных систем в зависимости от области применения. К ним относятся:

• Дренчерные спринклеры: В этой системе спринклерные головки всегда открыты. Трубы заполняются водой только тогда, когда система активирована. Эта система подходит для хранения опасных материалов или других зон повышенной опасности, таких как авиационные ангары.
• Сухие трубчатые спринклеры: В этой системе спринклерные головки закрыты, а трубы сухие. При срабатывании системы спринклерные головки открываются, и трубы заполняются водой. Поскольку трубы сухие, эта система отлично подходит для неотапливаемых зданий, таких как склады, где низкие температуры могут привести к разрыву полных труб.
• Разбрызгиватели для мокрых труб: В этой системе трубы постоянно заполнены водой, готовой выпустить воду при срабатывании системы. Эти системы используются в зданиях с высокой посещаемостью, таких как офисные здания, высотные здания и отели.
• Спринклеры предварительного действия: Эти системы активируются дополнительной системой обнаружения пожара. Эти системы используются для смягчения повреждений уязвимых зон, вызванных случайной активацией, например, в музеях, библиотеках или архивных помещениях.

Система пожаротушения и спринклерная система

Система пожаротушения и спринклерная система имеют схожие цели; когда обе эти системы обнаруживают тепло или дым, они активируются и выпускают свои агенты или воду для тушения пожара. Спринклерные системы пожаротушения используют воду для тушения и контроля пламени, а также для минимизации распространения огня до прибытия помощи. Системы пожаротушения используют химические вещества, газы или чистящие средства для тушения пожара.

Спринклерные системы пожаротушения чаще всего используются в повседневных целях для уменьшения материального ущерба, который может нанести пожар. Объекты используют спринклеры для стандартных нужд, и вода, скорее всего, потушит пожар.

В особых случаях система пожаротушения является единственным средством безопасного и эффективного тушения пожара. Системы пожаротушения часто используются в местах, где вода не может потушить огонь или когда вода может нанести дополнительный ущерб имуществу, для защиты которого предназначена система пожаротушения, например, в центре обработки данных или архиве музеев.
