Дренчерная система пожаротушения: особенности использования

Дренчерное пожаротушение представляет собой целый комплекс автоматических противопожарных систем. Используются дренчерные установки не только для тушения возгораний, но и для создания так называемой «водной завесы», препятствующей распространению продуктов горения и огня на близлежащие объекты и территории. Название системы происходит от английского слова drench — орошать.

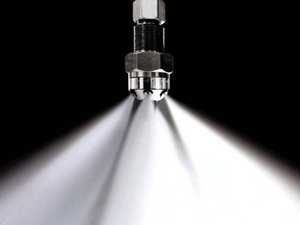

Монтаж дренчеров — оросителей открытого типа, производится на трубопроводах систем пожаротушения, в которых в качестве смеси для тушения огня могут использоваться вода или пена. Дренчеры бывают вертикальные и горизонтальные.

Сфера применения

Использование дренчерных систем для тушения пожара в помещениях различного назначения и на открытых площадках широко распространено на тех объектах, которые отличаются высоким уровнем взрывной и пожарной опасности.

К ним относятся:

  • предприятия, специализирующиеся на выпуске промышленной и бытовой химии;
  • лесоперерабатывающие, а также целлюлозные заводы;
  • производства, специализирующиеся на выпуске лаков и красок;
  • предприятия, характеризующиеся стабильным отрицательным температурным режимом в течение всего года.

Дренчерная система пожаротушения может быть сухотрубной и заливной. Системы первого типа используются в зданиях с минимальной угрозой взрыва и пожара, установки второго типа — во взрывоопасных помещениях. Важно чтобы расстояние между дренчерами составляло 3 метра, а от дренчеров до стен — 1,5 м, только при этом условии тушение будет эффективным.

Кроме этого существует деление данных систем пожаротушения в зависимости от конструктивных особенностей строения, оны бывают лопаточные и розеточные. Лопаточные имеют диаметр отверстия на выходе 12 мм и используются в диафрагме, у розеточных устройств диаметр отверстия на выходе 10, 12 и 16 мм, их используют для устройства водной завесы. Для каждой водяной завесы предусмотрена установка отдельного вентиля, клапана группового действия и клинкета.

Принцип работы

Для того чтобы тушение было эффективным, а работа установки стабильной, дренчерная система пожаротушения предусматривает наличие двух источников воды. Один используется для экстренного и максимально интенсивного тушения очага в первые десять минут после поступления сигнала о возгорании, второй необходим для длительного пожаротушения в течение часа после сигнала. Согласно установленным нормам расход воды, используемой для тушения, составляет 0,1–0,3 литра в секунду из расчета на один квадратный метр.

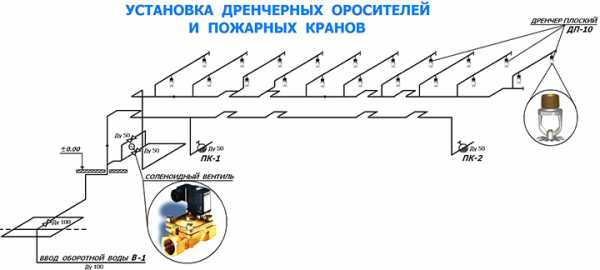

Схема функционирования дренчерной системы

Сигнал о необходимости подачи воды подается побудительной установкой, которая бывает нескольких типов, а именно:

  • тросовая — при повышении температуры в помещении легкоплавкий замок начинает плавиться, что приводит к обрыву тросика и открытию клапана побудительного трубопровода;
  • электрическая — при отклонении от нормы хотя бы одной из заданных характеристик система сигнализирует блоку управления насосной установкой и активирует подачу воды;
  • гидравлическая — тепловой замок при воздействии на него высоких температур открывается, давление в системе падает, что является сигналом о возникновении пожара и подача воды активизируется.

Также может использоваться пневматическая установка, принцип работы которой аналогичен функционированию гидравлической системы, с тем лишь отличием, что в качестве рабочего вещества используется сжатый газ.

Принцип работы данной установки несколько отличается от действия спринклерной системы. Дренчерная установка предназначена для тушения очагов возгораний на больших площадях, в то время как спринклерная система в большей степени призвана локализировать источники огня.

Достоинства и недостатки

К числу преимуществ данной системы можно отнести:

  • эффективную локализацию пламени;
  • доступность оборудования;
  • относительную простоту установки;
  • одновременное покрытие большой площади.

Кроме этого несомненным плюсом данной системы является надежное препятствование распространению продуктов горения (гари, сажи), токсичных испарений, а также теплового излучения.

Недостатком дренчерной установки пожаротушения является нерационально большой расход воды и пены, высокая интенсивность потока, влекущая за собой большие расходы на восстановление помещения.

protivpozhara.com

Отличия спринклерной и дренчерной системы

Системы пожаротушения, работающие в автоматическом режиме, широко востребованы для защиты различных объектов. Они демонстрируют высокую эффективность, поскольку включаются в борьбу с пожаром ещё до приезда пожарного расчёта. Наиболее популярны дренчерные и спринклерные системы пожаротушения.

Секрет их востребованности прост: они умеют работать автономно, умеют подключаться к пожарной сигнализации любого типа и, если она подаёт сигнал тревоги, незамедлительно вступают в борьбу с возгоранием любой сложности. Несмотря на общие достоинства, дренчерная и спринклерная системы, всё же, имеют ряд существенных различий.

Дренчерная система: плюсы и минусы

Говоря о дренчерной системе огнетушения, мы говорим о наборе оборудования, предназначенного для эффективной борьбы с пожаром: тушения возгорания и препятствования распространению огня за пределы помещения. Система основана на использовании оросителей — дренчеров, которые представляют собой головку открытого типа. Как дренчерная, так и спринклерная системы используют в качестве активного вещества воду, которая мелкодисперсно распыляется и образует своеобразную завесу. Это достаточно эффективное действие, которое отсекает «опасную зону», не давая огню перекинуться в другие помещения. Также может использоваться пена — выбор конкретного вещества зависит от типа объекта, а также класса его пожароопасности. В рассматриваемом нами типе систем старт мероприятий пожаротушения происходит автоматически при срабатывания извещателя или запускается в ручном режиме.

Преимущества

Главными преимуществами дренчерных систем пожаротушения следует признать:

  • высокую эффективность локализации возгорания;
  • низкая стоимость и доступность оборудования;
  • лёгкость монтажа и последующего обслуживания системы;
  • возможность обеспечить защитой большие площади;
  • использование барьера для блокировки распространения продуктов горения: тепла, дыма, сажи, гари, других вредных веществ;
  • возможность действовать как в горизонтальной, так и в вертикальной плоскости.
Недостатки

Большой расход воды или пены, которая используется для тушения и высокая скорость потока распыляемого вещества — в некоторых случаях это может стать причиной повреждения помещения.

Спринклерная система: преимущества и недостатки

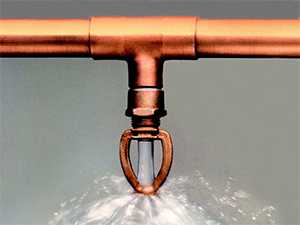

Как и дренчерные, спринклерные системы тоже являются автоматическими. Они также как и дренчерные используют специальные оросители, через которые распространяется огнетушащее вещество, но на спринклерных головках есть тепловые замки — при заданной температуре они плавятся и выпускают наружу воду или пену. Таким образом, спринклерные системы срабатывают полностью автономно, в момент, когда температура в зоне охрана спринклера перешагнёт порог допустимой.

Преимущества
  • простота монтажа оборудования и его дальнейшего обслуживания;
  • невысокая стоимость установки;
  • высокая эффективность в борьбе с возгораниями различной степени сложности;
  • возможность использования на объектах широкого спектра предназначения;
  • возможность быстрой установки и отсутствие необходимости перепланировки в дальнейшем.
Недостатки
  • температурные ограничения использования: невозможность использовать на объектах с низкими и слишком высокими температурами;
  • использование большого объёма воды в момент тушения пожара;
  • необходимость перезарядки устройства после срабатывания;
  • вероятность ложного срабатывания: система может среагировать на дым, а не на огонь, поскольку дым также повышает температуру окружающей среды.

Отличия дренчерной и спринклерной системы

Главным отличием этих систем являются конструкционные особенности их распылительных головок. Дренчерная система использует открытые оросители, а спринклерная — закрытые специальным тепловым замком, который открывается по достижению определённой температуры и освобождает отверстия головки для подачи тушащего вещества.

Кроме главного, конструкционного, отличия имеются и другие: например, в принципе срабатывания. Спринклер срабатывает в момент, когда открывается тепловой замок, а дренчер запускается либо вручную с кнопки на пульте, либо автоматически, от устройства сигнализации.

Ещё одно отличие заключается в том, как ведёт себя устройство в режиме ожидания. Спринклер заряжен непрерывно: трубопроводы в этой системе всегда заполнены пожаротушащим веществом, а дренчерная система в этом случае вариативна: трубопровод может быть как полным, так и пустым: подача тушащего агента может стартовать по сигналу запуска системы.

Как выбрать систему

Несмотря на кажущуюся схожесть, спринклерная и дренчерная системы, всё же, отличаются друг от друга и на практике их применяют на разных объектах. Как правило, одним из определяющих моментов в выборе является охват помещения. Дренчерная система включается полностью и даже на тех участках, где возгорания нет. Спринклерная система действует избирательно: она включается там, где сработал тепловой замок, остальные зоны не подвергаются действию пожаротушения.

Не стоит забывать о температурных ограничениях: помните о том, что в помещениях с отрицательной температурой спринклерные системы пожаротушения использовать попросту нельзя — в таком случае необходимо отдать предпочтение дренчерной.

Подводя черту под сказанным, следует отметить высокую эффективность пожаротушения дренчерными и спринклерными системами, однако лишь в том случае, если они установлены с учётом типа объекта, поставленного под защиту. Вдумчивое отношение к выбору в сочетании с грамотной установкой обеспечивает максимальную защиту в случае, если на объекте возникнет возгорание. Также следует знать, что системы можно комбинировать, используя местами спринклерные, а местами дренчерные установки.

nnsila.ru

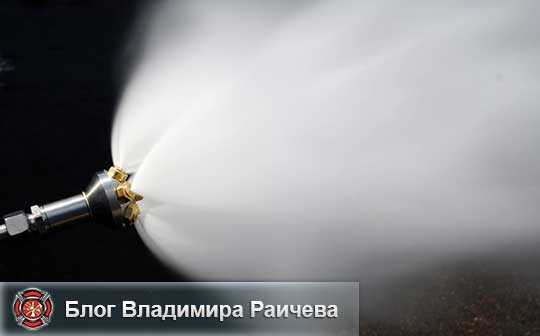

Дренчерная система пожаротушения: водяная пыль для спасения

Владимир Рубрика Пожарная безопасность Пожарная безопасность


data-ad-client=»ca-pub-5367705517370237″
data-ad-slot=»4667332581″
data-ad-format=»auto»>

Здравствуйте, дорогие читатели, с вами автор этого блога Владимир Раичев. Некоторое время тому назад мы с вами обсуждали системы автоматического пожаротушения, а сегодня мне хотелось бы чуть-чуть подробнее рассмотреть один из видов этих систем. Дренчерная система пожаротушения считается одной из самых эффективных.

Конечно, использование воды для тушения пожаров обусловлено многими факторами, но основной — это относительная дешевизна. Именно поэтому большой популярностью пользуются системы дренчерного и спринклерного пожаротушения.

Преимущества дренчерной системы пожаротушения

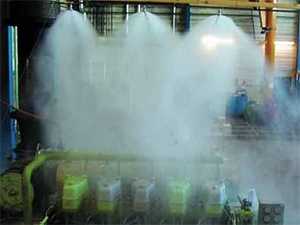

Завеса из водяных капель спасает от большого огня, локализует очаг возгорания, не дает пожару выйти за пределы помещения. Огонь гасится водой, распыленной в мельчайшие капли. Основные преимущества дренчерной системы:

  • Система водяных завес отсекает пламя и дым;
  • Тонко распыленная вода эффективно гасит огонь;
  • Автоматическое срабатывание;
  • Система безопасна для людей.

Основные отличия спринклерной и дренчерной систем пожаротушения

Автоматические системы пожаротушения, синклерная и дренчерная, широко применяются для защиты общественных, производственных, жилых зданий, они повсеместно используются в Москве и СПб. Спринклерная система срабатывает при расплавлении теплового замка и орошает очаг возгорания. Дренчерная срабатывает от быстродействующих датчиков. Однако главная разница между спринклерной и дренчерной системами – в способе подачи воды.

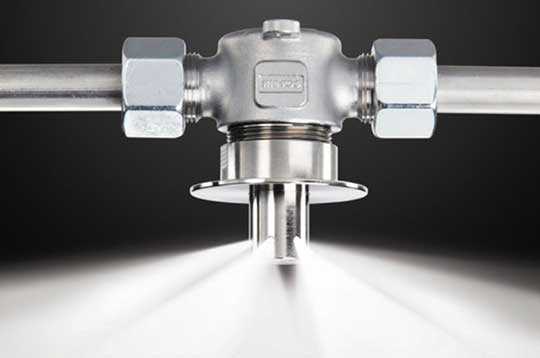

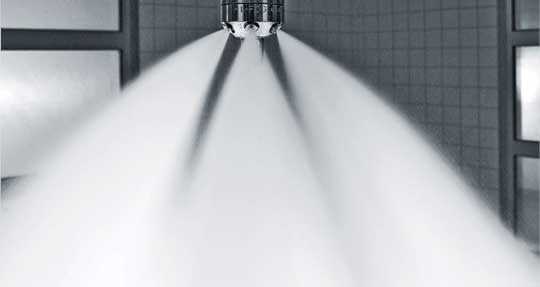

Дренчерная головка распыляет воду на капли 150 микрон и перекрывает путь огню стеной из мельчайших капель воды, «стеной тумана». Установка такой системы в общественном здании спасает людей в случае пожара.



data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-5367705517370237″
data-ad-slot=»6305693799″>

Мельчайшие капли, похожие на водяной туман, гасят пламя и предотвращают его распространение эффективнее, чем мощные струи воды. Завесы из распыленной воды безопасны для людей, они могут свободно покинуть опасное помещение.

Дренчерная система: разработка лучшего варианта

Противопожарная автоматика должна сработать эффективно, спасти людей и здание, а для этого нужен грамотный проект и правильная установка.

Многие организации предлагают разработку системы и инженерное сопровождение, грамотный монтаж и обслуживание. Периодические проверки системы, при необходимости – ремонт.

Противопожарная защита не должна быть формальной, «для инспектора». Она должна быть эффективной, даже если пожара не будет.

На сегодня у меня все, берегите себя и своих близких. Не забудьте оформить подписку на обновления блога. Поделитесь этой статьей с друзьями в социальных сетях. До новых встреч, пока-пока.



data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-5367705517370237″
data-ad-slot=»6305693799″>

Понравилась статья?
Поделись с друзьями в соцсетях:

raichev.ru

особенности установки пожаротушения, принцип работы, отличия от спринклера

В местах, где возможно возникновение возгорания, часто используются системы автоматического пожаротушения. Они позволяют оперативно среагировать на пожар и быстро потушить его ещё до нанесения серьезного ущерба окружающим предметам или людям. Одним из популярных решений служит дренчер — ороситель открытого типа, включающийся по сигналу побудительной системы.

Описание системы

Главная задача автоматической системы пожаротушения — ликвидация очага возгорания и предотвращение дальнейшего распространения огня. Как правило, она устанавливается в тех местах, где угроза подобного события довольно высока, а быстрый доступ к помещению невозможен — оно изолировано от остальных или находится далеко. Из-за удобства и высокой степени надёжности многие современные здания оснащаются подобными установками.

Основной принцип работы дренчерной системы пожаротушения — это распыление рабочего огнетушительного вещества по всей площади помещения. Форсунки, через которые выходит эта субстанция, не защищены плавкими замками, поэтому процесс тушения начинается только после ручного включения или срабатывания пожарной сигнализации.

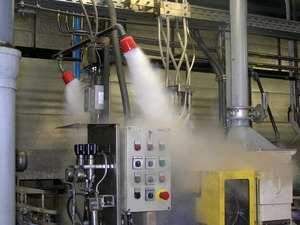

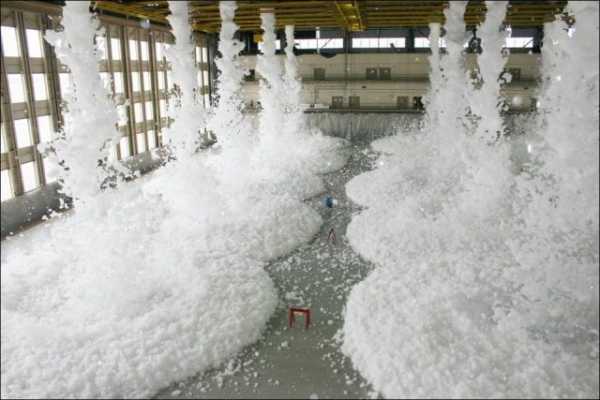

Впечатляющее испытание системы пожаротушения

Область использования

Применяются подобные системы и в жилых помещениях, и в коммерческих фирмах, и на производстве. Их установка рекомендована в обширных по площади местах, заставленных техникой больших размеров, шкафами или другими крупногабаритными предметами. В таких условиях бороться с огнём вручную нелегко, и более успешно с работой справится дренчерная установка пожаротушения.

Кроме того, дополнительным фактором может стать повышенная взрывная или пожарная опасность на предприятии. В число таких мест входят:

  • фирмы, производящие лакокрасочные материалы;
  • заводы, занимающиеся переработкой дерева или целлюлозы;
  • предприятия, выпускающие продукты промышленной и бытовой химии;
  • цеха с высокими потолками и большими площадями;
  • крытые стоянки, на которых хранится дорогостоящая техника;
  • объекты, где генерируется электроэнергия;
  • склады со взрывоопасными, горючими, легковоспламеняющимися товарами;
  • предприятия, где в любое время года поддерживается температура ниже нуля.

Принцип работы

Устройство такой системы довольно простое, а работает она эффективно. Основные этапы её работы:

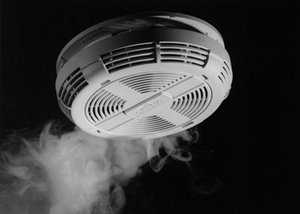

  1. Детекторы пожарной сигнализации обнаруживают источник возгорания. В современных системах с сенсорными датчиками на фотоэлементах это может происходить за рекордные сроки — через полсекунды после превышения максимально допустимой температуры. Кроме того, эти приборы отличаются высокой точностью. Помимо измерения уровня тепла, детекторы могут следить за самими процессами горения или задымления.
  2. Тревожный сигнал о пожаре передаётся на пульт.
  3. Система автоматически обрабатывает сигнал и сравнивает его с заложенными в ней данными: уровнем допустимой температуры, скоростью её изменения, степенью задымления и другими. Возможна гибкая настройка этих параметров, так как на некоторых производствах происходят процессы, вызывающие ложное срабатывание.
  4. После обработки сигнала принимается решение о необходимости тушения пожара, активируется система. При этом либо включается насосная станция, либо открывается клапан ёмкости, в которой находится вытесняющий газ, и запорный клапан, позволяющий веществу проникнуть в основной трубопровод и его ответвления.
  5. Вещество для тушения пожара перетекает в трубопровод из специального локального источника или общего водоснабжения через демпферный резервуар.
  6. По трубам вода с добавками для огнетушения течёт до места назначения (дренчера) и распыляется по помещению.

Распыление жидкости происходит по всей площади помещения, что не позволяет огню продвинуться дальше и помогает потушить все источники возгорания. Главная задача такого мелкодисперсного пожаротушения — охлаждение предметов ниже температуры возгорания материала, из которого они сделаны.

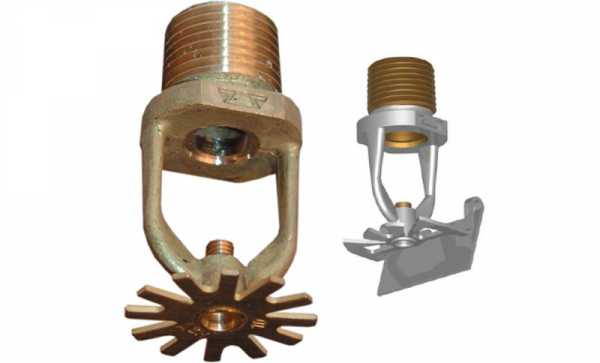

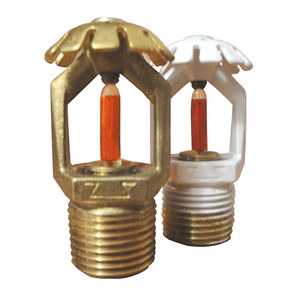

Спринклерная система

Типы побудительных установок

Чтобы дренчерное пожаротушение сработало, на него должен быть подан сигнал со специальной побудительной установки. Эти системы бывают различных видов:

  1. Электрические (пожарная сигнализация) — включают подачу воды при начале возгорания, отправляя сигнал на блок управления насосом.
  2. Тросовые — обычно монтируются только на объектах, где круглый год стоит плюсовая температура. Представляют собой трос, находящийся под потолком и оснащённый тепловым замком из легкоплавкого материала. Если температура повышается, то материал расплавляется и трос рвётся. Так как он связан с клапаном, открывающим водопровод, то при этом начинается подача воды. Она направляется в сторону блока управления насосами, из-за чего они включаются. После этого вода поступает к дренчерам.
  3. Гидравлические — в них на побудительном водопроводе установлен тепловой замок, который открывается при повышении температуры. Из-за этого давление в водопроводе падает, что фиксируется узлом управления как сигнал о начале пожара. После этого вода подаётся в распределительный водопровод и начинается пожаротушение. Как и предыдущий тип побуждения, работает лишь на объектах, где поддерживается температура выше нуля.
  4. Пневматические — их принцип работы практически аналогичен гидравлическим. Единственное отличие — это использование газа, а не воды в качестве рабочего вещества в побудительном водопроводе. Этой особенностью обусловлена возможность их установки даже в тех местах, где температура может падать или всё время держится ниже нуля.

Как правило, в дренчерной системе используются два источника воды. Первый из них нужен для наиболее интенсивного тушения пожара в первые десять минут после его обнаружения, а второй — для последующего тушения в течение часа после возгорания. При этом нормы расхода воды составляют от 0,1 до 0,3 литра в секунду на один квадратный метр площади.

Водяная завеса

В тех местах, где возгорание способно привести к опасным последствиям, применяется водяная дренчерная завеса. Она отгораживает место, где произошёл пожар, от всех остальных площадей, отделяя его стеной из воды. Благодаря этому огонь не может распространиться дальше и остаётся в рамках ограниченного пространства.

Длительность работы такой завесы зависит от мощности. Чтобы система эффективно работала, дренчеры нужно установить во всех дверных проёмах. Для создания завесы нужно располагать дренчерные устройства на расстоянии в два метра друг от друга. В дверных проёмах это расстояние снижается до полуметра. Кроме того, подобные системы применяются для повышения огнестойкости стен. При этом устанавливаются нитки с оросителями, расположенные не более чем в полуметре от каждой стены.

Испытание спринклерной системы системы пожаротушения

Отличия спринклера от дренчера

Есть две основных системы пожаротушения: спринклерная и дренчерная. Отличия между ними сначала могут казаться несущественными, но они всё же есть:

  1. Способ включения. Дренчер имеет головки открытого типа и поэтому срабатывает сразу же после ручного включения или подачи автоматического сигнала о начале пожара. Спринклер оснащён тепловым замком, который разрушается под воздействием высокой температуры. После одного использования этот замок нуждается в замене, так как он ломается окончательно.
  2. Скорость срабатывания. Эта величина обусловлена конструктивными особенностями. Дренчерная система может быть включена уже через полсекунды после начала пожара. Расплавление теплового замка занимает некоторое время, поэтому спринклер срабатывает несколько позже. Но не во всех ситуациях необходимо мгновенное реагирование, поэтому обе эти установки находят свою область применения.
  3. Условия работы. Дренчерное пожаротушение может применяться на объектах с температурой ниже +5 градусов. Спринклерные системы способны работать при экстремальных температурах, но водяные установки применяются только в помещениях с положительным температурным режимом.
  4. Назначение. Дренчерные установки лучше всего использовать для тушения огня по всей площади помещения, а спринклерные — только на определённом ограниченном участке.

Чтобы выбрать лучшее решение в конкретной ситуации, нужно оценить все положительные и отрицательные стороны каждой из систем.

Тушение АУПТ ТРВ «АТАКА» с применением двух дренчерных распылителей типа «ТУМАН-5».

Положительные качества

Основным преимуществом дренчерных систем над прочими считается скорость их срабатывания. Так как на распыляющих насадках нет тепловых замков, жидкость для тушения пожаров сразу же поступает на место возгорания, что приводит к его оперативному тушению. Но это не единственный плюс в таких системах, у них есть и другие достоинства:

  1. Передающие трубопроводы очень быстро заполняются водой, которая затем активно распыляется над областью возгорания. Это становится возможным благодаря насосам, генерирующим напор воды от 100 до 600 кубометров в час. После окончания работы их можно отключить вручную.
  2. Если изначально установка была рассчитана на работу с водой, её можно легко перепрофилировать для использования других веществ, например, газа, пены, комбинированных средств. Для этого нужно поменять только центральный блок установки. Стоимость такого переоборудования невысока.
  3. При помощи дренчеров можно следить за состоянием даже очень крупных помещений и оперативно реагировать на аварийные ситуации в них. Для этого заранее рассчитывают диаметр труб и располагают форсунки так, чтобы можно было доставить воду даже в самые отдалённые участки здания.
  4. Установку можно использовать много раз, ничего не меняя в её конфигурации, так как в её состав не входят одноразовые элементы, требующие замены или ремонта. Единственное, что может испортиться во время пожара — это детекторы пожарной сигнализации, сделанные из пластика.
  5. Такие системы можно запрограммировать так, чтобы они полностью автоматически включались и прекращали свою работу. При этом обычно идёт подсчёт огнетушащей жидкости: 100−200 кубометров воды будет достаточно для тушения пожаров любой степени сложности, если в здании нет ничего взрывоопасного.

Для оптимальной работы дренчерного пожаротушения лучше всего использовать разные типы сенсоров и настроить сигнал тревоги на срабатывание их всех вместе. Так удастся исключить ложную тревогу, которая высока в помещениях с естественным задымлением.

Правила монтажа

Перед установкой системы нужно рассчитать, сколько воды понадобится для пожаротушения. При этом следует учитывать, какие материалы расположены в помещении. Если среди них есть резина или целлюлоза в крупных количествах, то норму воды нужно сразу же увеличивать в три раза по сравнению со стандартной.

Если взять обычное помещение, то для него существуют определённые нормативы. Дренчеры нужно располагать на расстоянии не менее полутора метров от стен и трёх метров друг от друга. Каждый из них может обработать площадь в девять квадратных метров. Устанавливать дренчеры нужно в тех местах, где огонь может перекинуться на соседнее помещение — в дверных и технологических проёмах, на окнах.

Вода, расходуемая при тушении, должна рассчитываться из объёма не менее 0,5 л в секунду на каждый квадратный метр площади. При этом скорость её подачи должна составлять 3 м/с или более, а в распределительных магистралях эта величина доходит до 10 м/с.

Если стоит цель создать водяную завесу, нужно применять дренчеры розеточного типа, диаметр сливного отверстия которых составляет 10, 12 или 16 миллиметров. Лопаточные дренчеры, которые больше подходят для тушения пожаров, имеют диаметр 12 миллиметров.

Все работы по установке должны производиться только профессионалами. В этом случае помещение будет надёжно защищено от всех чрезвычайных ситуаций.

Расчет дренчерной установки пожаротушения 2013-01-21

oventilyacii.ru

Дренчерная система пожаротушения

Вы находитесь здесь:   Главная страница » Пожарная защита » Системы пожарной сигнализации и пожаротушения



Возгорание помещений – одна из серьезных и важных проблем на сегодняшний день. При несоблюдении норм и правил пожарной безопасности материальные потери исчисляются тысячами, а иногда и миллионами. А если гибнут люди? Как это можно оценить?

Особое место в борьбе с пожарами занимают системы автоматического пожаротушения, ведь они исключают в своей работе присутствие человека.

Автоматические системы пожаротушения

Системы автоматического пожаротушения предназначены для своевременного реагирования на источник возгорания и, как следствие, быстрой ликвидации возгорания. Такие системы, как правило, устанавливаются в местах, в которых существует наибольшая вероятность возникновения пожара или задымления. Например, в производственных помещениях, архивных кабинетах, стоянках закрытого типа, складских помещениях.

Основной целью установки таких систем является обнаружение возгорания, тушение самого очага пожара, сохранение жизни людей. Эти системы предназначены для немедленного реагирования, быстрого уничтожения опасности с минимальным риском для здоровья и жизни людей.

Автоматические установки пожаротушения применяются в совокупности с системой оповещения и пожарной сигнализацией.

К основным типам автоматических систем пожаротушения относятся:

  • водяные установки;
  • пенные установки;
  • газовые и аэрозольные установки;
  • порошковые установки;
  • спринклерные и дренчерные установки.

Принцип работы дренчерной системы

Более подробно рассмотрим устройство и принцип работы дренчерной системы пожаротушения. Основная цель такой системы – это уничтожение очагов возгорания и невозможность дальнейшего распространения огня. Дренчерные системы предназначены для тушения пожаров на больших территориях.

Основным элементом конструкции такой системы является дренчерный ороситель (дренчер). Дренчер представляет собой установку орошения открытого типа, встраиваемую на трубопроводах водяных систем. Подача воды в дренчеры осуществляется из водопровода, который связан с насосом. Диаметр водопровода пропорционален скорости движения струи воды. Установка, благодаря которой осуществляется подача воды бывает:

  • электрическая;
  • гидравлическая;
  • пневматическая.

При возникновении возгорания в помещении датчик фиксируют скачок температуры и передают сигнал на пульт. Пульт сверяет данные сигнала с допустимыми значениями и если те превышают заданное значение, дает команду для активации насосной станции.

Насосная станция незамедлительно начинает подачу воды или иные средства пожаротушения в трубопроводы, а те в свою очередь доставляют их к дренчерам и распыляются по всей поверхности пожаротушения. Таким образом, происходит ликвидация возгорания в местах локализации пожара.

Требования к системе. Виды и стандарты

Основным требованием при установке дренчерной системы является факт, что на каждый дренчер приходится девять квадратных метров орошаемой поверхности. Расстояние между дренчерами должно составлять три метра. Расход воды должен составлять пол-литра за секунду на каждый метр поверхности.

Особое внимание следует уделить скорости прохождения воды через трубопроводы. Подводящий трубопровод пропускает воду, имея скорость 3 м/с, а скоростная характеристика распределительного трубопровода должна составлять 10 м/с.

В зависимости от применяемого типа привода выделяют следующие виды дренчерных систем:

  • механические;
  • пневматические;
  • гидравлические;
  • электрические;
  • комбинированные.

Действующими стандартами разделяют такие системы и по степени быстродействия:

  • мгновенная активизация всех элементов;
  • средняя скорость реагирования всех элементов;
  • инерционные установки.

Стандартами регламентируются мощности дренчерных систем. Для установок повышенной мощности или большой пожаротушение осуществляется в течение часа работы, а для среднемощных установок – около получаса.

Преимущества перед другими системами


Основным преимуществом перед спринклерными установками является отсутствие замков на распыляющих насадках, что повышает скорость реагирования такой системы. Для своевременного начала работы дренчерной системы достаточно лишь поступления сигнала от датчиков. Система пожаротушения исключает присутствие людей.

Выделяют и иные преимущества таких систем:

  • покрытие средством пожаротушения большой площади одновременно;
  • создание преграды для невозможности распространения огня, излучения, дыма;
  • приемлемая стоимость оборудования и несложный монтаж установки;
  • автоматическая активация системы дымоудаления;
  • наличие системы оповещения;
  • круглосуточный контроль температурного режима.

Современные варианты исполнения

Современные дренчерные установки в своей конструкции имеют сенсорные датчики, работающие на фотоэлементах. Такие датчики имеют максимальное значение входного сигнала, что позволяет им среагировать на увеличение допускаемой температуры за 0,6 секунды. Датчики отличаются еще и большой точностью.

Во многих современных дренчерных системах в качестве материала для пожаротушения применяют легко дисперсную пену, при этом диаметр трубопроводов не увеличивают, что позволяет сохранять легкость всей конструкции.

Водяная завеса

Во время пожаротушения объектов повышенной опасности дренчерные системы способны создавать водяные завесы. Благодаря такой завесе площадь, на которой обнаружен очаг возгорания, или непосредственно объект в помещении отгораживается от остальных площадей водой, и возможность дальнейшего распространения пожара сводится к нулю.

В зависимости от мощности применяемой установки в системе такая водяная завеса способна продолжительный период времени изолировать очаг возгорания. Для эффективной работы системы дренчеры встраиваются в проемах входа и въезда.

Дренчеры, предназначенные для создания завес, располагаются друг от друга на расстоянии двух метров. Оросители в дверных проемах – на расстоянии 0,5 метра друг от друга.

Резюме

Дренчерные автоматические системы пожаротушения незамедлительно реагируют на источник возникновения возгорания, благодаря сверхчувствительным датчикам. Бывают различных видов. Такие системы способны создавать водяные завесы, ограждая свободные от огня территории, а, самое главное, исключают присутствие человека во время пожаротушения. Отличаются простотой конструкции и приемлемой ценой.

Для лучшего понимания схемы работы дренчерного пожаротушения предлагаем вашему вниманию короткий видеоролик.

keysafety.ru

Спринклерная дренчерная установка — Большая Энциклопедия Нефти и Газа, статья, страница 1

Спринклерная дренчерная установка

Cтраница 1

Спринклерные и дренчерные установки предназначены для быстрого тушения пожаров внутри зданий и сооружений в тех случаях, когда в качестве огнегасящего вещества может быть применена вода.  [1]

Спринклерные и дренчерные установки используются для защиты сухих закрытых доков, стапелей, эллингов предприятий судостроительной промышленности, производственных помещений, мельниц и комбикормовых заводов с деревянными перекрытиями и покрытиями. Эти установки хорошо зарекомендовали себя для защиты приготовительных отделений прядильных фабрик лубяных волокон, цехов искусственных кож и мехов, производственных помещений дерматино-клееночных фабрик, галерей транспортеров топливоподачи на тепловых электростанциях, помещений павильонов и коллекторов киностудий.  [2]

Спринклерные и дренчерные установки представляют собой разветвленную распределительную водопроводную сеть с распылителями водяных струй в виде спринк-лерных и дренчерных головок. Если распределительная сеть получает питание от водопровода, то на входе в систему устанавливается контрольно-сигнальный клапан, открывающий доступ воды в сеть. В других случаях срабатывает автоматика, приводящая в действие насосы.  [3]

Спринклерные и дренчерные установки обеспечивают автоматическое тушение пожара в месте его возникновения ( при повышении температуры выше заданной) и подачу сигнала пожарной тревоги. В качестве огнетушащего средства применяется вода, вода со смачивателями и пена. Перечень зданий и сооружений, оборудуемых спринклерными и дренчерными установками, определяется министерствами и ведомствами СССР по согласованию с отделом технического нормирования и стандартизации — Госстроя СССР и Г У ПО МВД СССР.  [4]

Спринклерные и дренчерные установки должны бесперебойно снабжаться водой. Источниками водоснабжения для спринклерных и дренчерных установок могут служить промышленные и городские водопроводы, естественные и искусственные водоемы, а также артезианские скважины. В том случае когда источник водоснабжения не может обеспечить расчетного количества воды, предусматривают резервуары и водоемы с запасом воды. Неприкосновенный запас воды может храниться как в специальных резервуарах, так и в резервуарах, используемых для хозяйственно-питьевого и производственного водоснабжения.  [5]

Спринклерными и дренчерными установками защищаются, например, модельные, деревообрабатывающие и деревоотделочные цехи, цехи по сборке, отделке и окраске изделий и древесины, склады мебели различных производств. На предприятиях бумажной и полиграфической промышленности защищаются сортировочно-об-резные, переплетные и упаковочные цехи.  [6]

Эффективны спринклерные и дренчерные установки, состоящие из разветвленной трубопроводной распределительной сети с распылителями воды и пены — спринклерными ( рис. 41) и дренчерными ( рис. 42) головками типа 2 — СП, СВ, ДР, ДЛ, ОПС и ОПД. Эти головки не только эффективно распыляют струи воды и пены в очаге горения, но и реализуют автоматическое включение установки при повышении температуры. Принцип их действия следующий: специальное замковое устройство из легкоплавкого металла при повышении температуры разрушается, стеклянный клапан, перемещаясь, открывает рабочее отверстие и включает спринклер в работу. Одновременно подается сигнал о пожаре. В настоящее время спринклеры изготавливают на разные температуры срабатывания. В других случаях система начинает свою работу при автоматическом включении специальной насосной группы. В отапливаемых помещениях распределительную сеть спринклерной системы заполняют водой; в неотапливаемых — воздухом, который при срабатывании спринклеров вытесняется водой или другим огнегасительным средством.  [8]

Устройство спринклерных и дренчерных установок в зданиях и помещениях надлежит предусматривать в соответствии с перечнем, приведенным в приложении.  [9]

Устройство спринклерных и дренчерных установок в зданиях и помещениях надлежит предусматривать в соответствии с перечнем, приведенным в приложении.  [10]

В спринклерных и дренчерных установках следует предусматривать автоматический водопитатель, как правило, сосуд ( сосуды), заполненный водой ( не менее 0 5 м3) и сжатым воздухом.  [11]

Одновременность действия спринклерных и дренчерных установок принимается только в случаях, когда это требуется условиями пожаротушения.  [12]

При обследовании спринклерных и дренчерных установок необходимо выяснить, каким образом организовано их техническое обслуживание: имеется ли на объекте специально выделенный обслуживающий персонал, есть ли графики и журналы по учету результатов осмотра и проверок работы установок.  [13]

Одновременное действие спринклерных и дренчерных установок надлежит учитывать только в том случае, когда совместое их действие требуется по условиям пожаротушения.  [14]

При обследовании спринклерных и дренчерных установок необходимо выяснить, каким образом организовано их техническое обслуживание: имеется ли на объекте специально выделенный обслуживающий персонал, есть ли графики и журналы по учету результатов осмотров и проверок работы установок.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

Системы автоматического водяного пожаротушения (спринклерное пожаротушение).

Спринклерная система пожаротушения – это система трубопроводов, постоянно заполненная огнетушащим составом, снабженная специальными насадками, спринклерами, легкоплавная насадка или капсула которых, вскрываясь при начальной стадии возгорания, обеспечивает подачу огнетушащего состава на очаг возгорания.

Общий вид спринклерных оросителей

Конструктивно установки пожаротушения представляют собой смонтированную под перекрытиями торгового зала, офисных помещений ресторана, а также складских и вспомогательных помещений сеть труб со спринклерами, вскрывающимися при повышении температуры.

При пожаре спринклерные установки приступают к тушению независимо от того, находятся ли в помещениях люди или они там отсутствуют.

Если есть нуждающиеся в защите неотапливаемые помещения, их оборудуют воздушными спринклерными системами. В этих системах в обычное время сеть труб от спринклеров до контрольно-сигнального клапана находится под давлением сжатого воздуха.

Системы автоматического водяного пожаротушения (дренчерное пожаротушение).

Дренчерная системаиспользуется для борьбы с очагами возгорания и предотвращения распространения пожара из одного помещения в другое в зданиях самого разного назначения. Эта система отличается использованием дренчеров – оросительных головок открытого типа.

В отличие от спринклерной, дренчерная система пожаротушения не имеет насадок с тепловыми замками, которые плавятся под воздействием температуры. Здесь подача огнетушащего состава производится не после расплава предохранителя, а по команде от датчиков или ручного управления.

Так как дренчерная система подразумевает использование открытых оросительных головок, то в отдельных случаях трубопроводы в режиме ожидания здесь остаются сухими, то есть незаполненными. Сухотрубные дренчерные системы пожаротушения используются чаще, они применяются в помещениях, в которых отсутствует угроза взрыва. Если речь идет об обустройстве противопожарной установки на взрывоопасном производстве, то тогда в дренчерной системе используются заливные трубопроводы, а сами дренчеры устанавливаются строго розетками вверх. В этом случае огнетушащий состав будет подаваться наружу только после того, как сработает пожарная сигнализация, и в действие включатся нагнетающие давление насосы.



Общий вид дренчерного оросителя



Порошковое пожаротушение.

Системы порошкового пожаротушения предназначены для автоматического обнаружения пожара, передачи сообщения о пожаре дежурному персоналу, автоматической локализации и тушения пожара. Принцип действия — подача в зону горения мелкодисперсного порошкового состава. Способы тушения: объемный, локальный по площади и локальный по объему.

В соответствии с нормами пожарной безопасности НПБ 110-03 оборудованию Автоматическими установками порошкового пожаротушения (АУППТ) подлежат общественные, административные, производственные и складские здания, технологические установки, электроустановки в т.ч. под напряжением.

По способу хранения огнетушащего вещества Установки подразделяются на:

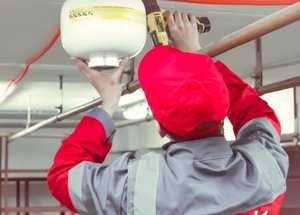

Установки модульного типа — функции хранения и подачи огнетушащего порошкового состава к очагу возгорания выполняют модули порошкового пожаротушения, расположенные непосредственно в защищаемых помещениях.

Установки с централизованным хранением (хранение порошкового состава осуществляется централизованно (в одной емкости), а его распределение и подача к очагу возгорания осуществляется по распределительным трубопроводам, проложенным в защищаемых помещениях).



По способу управления Установки подразделяются на:

Автоматические установки— обнаружение пожара осуществляется посредством установки автоматической пожарной сигнализации с последующим поступлением сигнала на запуск АУППТ.

Установки с ручным запуском (местный, дистанционный) — подача сигнала на запуск АУППТ осуществляется вручную из помещения пожарного поста, станции пожаротушения, защищаемых помещений.

Автономные установки — функции обнаружения пожара и выдачи порошкового состава осуществляются независимо от внешних источников питания и управления (как правило, этой функцией снабжены модули пожаротушения для повышения надежности срабатывания при отказе внешних систем).

Газовое пожаротушение.

Системы газового пожаротушения предназначены для обнаружения возгорания на всей контролируемой площади помещений, подачи огнетушащего газа и оповещения о пожаре. Установки газового пожаротушения способны потушить пожар в любой точке объема защищаемого помещения. Газовое пожаротушение, в отличие от водяного, аэрозольного, пенного и порошкового, не вызывает коррозии защищаемого оборудования, а последствия его применения легко устранимы путем простого проветривания. При этом, в отличие от остальных систем, установки газового пожаротушения не замерзают и не боятся жары. Они работают в интервале температур: от -40° до +50°C.

Системы газового пожаротушения могут использоваться для ликвидации пожаров и возгорания электрооборудования, находящегося под напряжением. Сферы применения: · Помещения с компьютерами · Склады · Коммутационное и телевизионное оборудование · Технологическое оборудование · Все зоны с чувствительным или незаменимым электронным оборудованием · Газоперекачивающие станции, дизель-генераторные · Защита культурных ценностей · Морские суда · Нефтеналивные комплексы · Помещения, насыщенные электрической проводкой · Помещения с дорогостоящим оборудованием · Помещения со взрывоопасной средой · Хранилища денежных средств, архивы, библиотеки

Приложение №5

к Инструкции по проведению осмотра объектов, принимаемых

на страхование (предстраховая экспертиза) по страхованию

имущества юридических лиц




infopedia.su

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
