Спринклерная и дренчерная система пожаротушения отличия – Дренчерная и спринкерная системы пожаротушения

Содержание

Разница между дренчерной и спринклерной системой пожаротушения

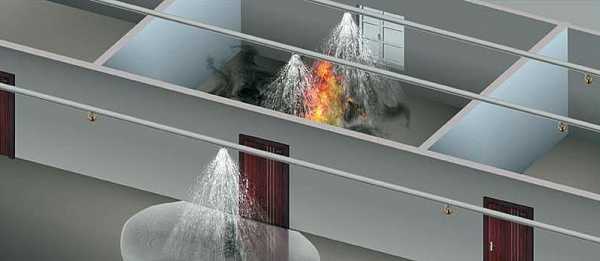

Автоматическая работа систем тушения пожаров эффективно противодействует возгораниям разного уровня сложности еще до прибытия спасателей. Наибольшую популярность в этой сфере имеют разработки дренчерного и спринклерного типа. Данное оборудование может работать независимо, а также соединяться с пожарной сигнализацией, при срабатывании которой проводится самостоятельное пожаротушение. Конструкции во многом похожи, но имеют и различия, которые будут рассмотрены ниже.

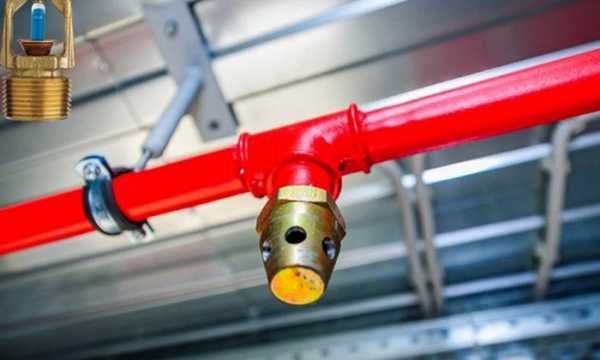

Дренчерное устройство

Оно состоит из набора оборудования для успешного тушения очагов воспламенения, а также для предотвращения проникновения пламени на соседние объекты. Технология подавления пожара осуществляется специальными разбрызгивающими устройствами – дренчерами. Они исполнены в форме головок открытого типа. В качестве средства для ликвидации огня используется вода или пена. Действие смеси начинается после передачи сигнала от электронного блока. Установки дренчерного типа создают заслон из огнетушащего вещества, не допуская увеличения огня и эффективно его нейтрализуя.

Конструктивные элементы устройства не нуждаются в ремонте или замене после вынужденного срабатывания. После закрытия запорных клапанов и заполнения емкостей водой оборудование вновь готово к работе.

Распыление вещества для тушения может происходить как в горизонтальной плоскости, так и в вертикальном направлении.

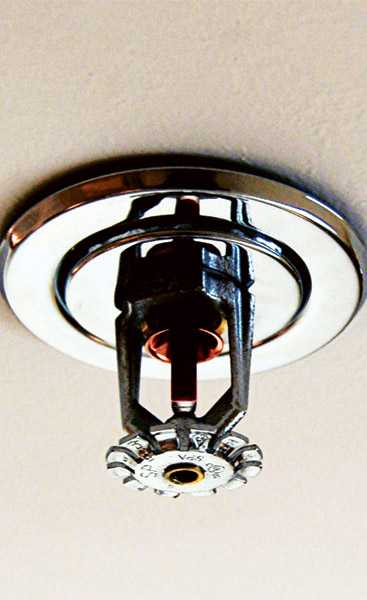

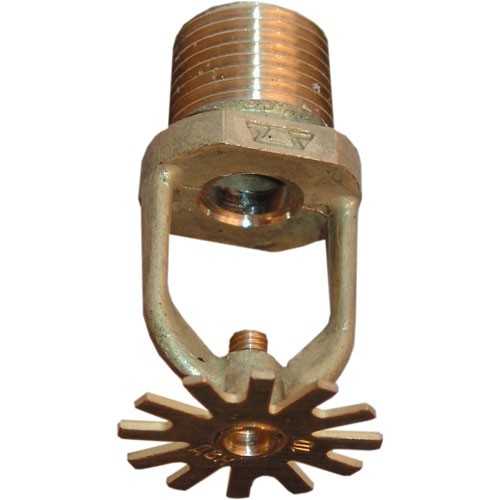

Основные сведения о спринклерной конструкции

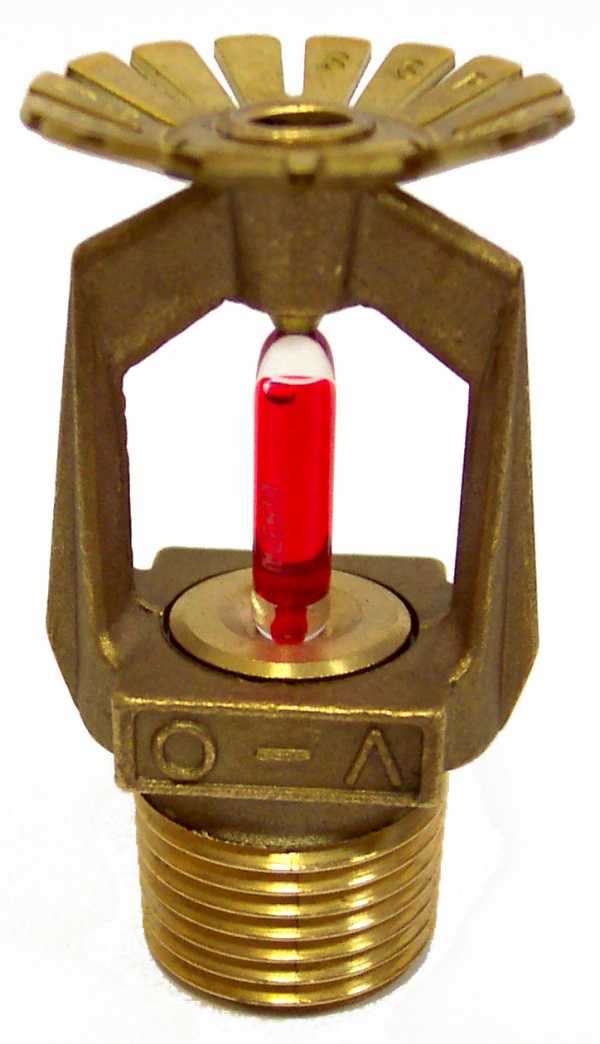

Эти установки представляют собой еще один тип автоматической системы пожаротушения. В них отверстия насадок перекрыты тепловым замком – особым материалом, который начинает плавиться при определенной температуре, тем самым открывая выход воды или пены из головки. Срабатывание спринклерной системы происходит самостоятельно, когда температура на участке ее контроля превысит установленное значение.

Это одноразовые приборы, поэтому они должны быть заменены после каждого срабатывания.

Следует быть готовым к тому, что оборудование не среагирует при задымлении помещения, так как главным фактором срабатывания является повышенная температура. Даже при наличии по соседству дымовых датчиков активация устройства начнется только после разрыва стеклянной термоколбы.

Общие функции двух установок

Обе системы наделены некоторым количеством схожих параметров:

  • Каждая установка оснащена особенными насадками, сквозь которые на огонь направляется средство пожаротушения.
  • Каждое оборудование предназначено для ликвидации мест возгорания с помощью воды или пены.
  • Легкость монтажа головок и их содержания.
  • Невысокая стоимость установки.
  • Во время тушения возгорания расходуется значительный объем воды. Данное обстоятельство следует отнести к недостаткам работы: в некоторых случаях не столько пожар, сколько большие потоки воды могут вывести из строя имущество и материальные ценности.

Сравнения систем и их отличия

К ведущим обстоятельствам, отличающих две установки пожаротушения, относятся:

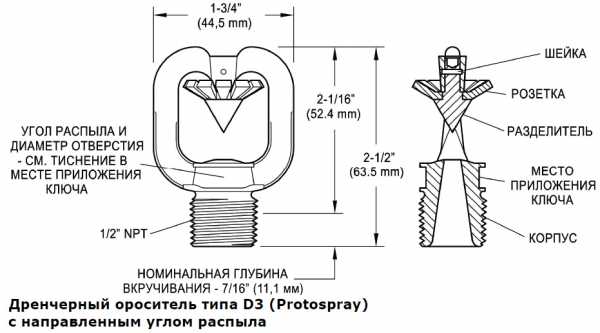

  1. Конструкционный вариант их распылительных головок. В дренчерных приборах насадка имеет открытую конструкцию, у спринклерного оборудования отверстия закрыты тепловым замком, который открывает отверстия для выброса пены или воды при достижении запрограммированной температуры.
  2. Есть отличия в методике приведения оборудования в действие. Спринклер является независимым прибором и начинает работать, когда при возрастании температуры тепловой замок реагирует соответствующим образом. В свою очередь дренчер срабатывает от сигнализации или тревожной кнопки запуска, входящей в комплект оборудования.
  3. Устройства разнятся по своему состоянию в «спящем» режиме. Спринклерная установка непрерывно находится в заряженном положении. Ее подводящие трубки все время заполнены водой, а установки второго вида могут находиться и в незаполненном виде. Начало поступления воды или пены производится после срабатывания сигнализации или при нажатии на аварийную кнопку.

В помещениях, в которых возможен переход температуры воздуха к отрицательным значениям, спринклерные системы имеют ограничения к использованию, так как находящаяся в их трубопроводах вода может замерзнуть и вывести из строя работу установки. В таких случаях рекомендуется применять оборудование дренчерного типа.

Разница функционирования двух систем тушения пожаров влияет на их

различное практическое использование. Дренчерные приборы гарантируют обработку всей контролируемой территории, даже там, где воспламенение еще не началось. Применение спринклерных устройств позволяет обрабатывать помещение участками, на которых значения температуры превышает допустимые величины.

Подводя итоги, можно определенно сказать, что оба вида установок пожаротушения имеют высокую эффективность работы, когда они используются с учетом специфики объекта. В таком случае показатель защиты будет наивысший, и при возникновении воспламенения с первых же секунд начнется его интенсивное тушение.

При определенных обстоятельствах, связанных с планировкой помещений, особенностей их эксплуатации, обеспечения более высокой степени надежности защиты объектов, рекомендуется использовать комбинированное оборудование, представленное устройствами двух рассмотренных вариантов средств пожаротушения.

vchemraznica.ru

Дренчерная система пожаротушения автоматическая что это и принцип работы

  1. Классификация систем
  2. Преимущества
  3. Принцип работы
  4. Различия между дренчерной и спринклерной системой
  5. Монтаж
  6. Стоимость и ассортимент



Системы автоматического пожаротушения - используются для ликвидации очагов возгорания и создания водяной завесы, локализующей пожар и препятствующей дальнейшему распространению огня. Данные установки имеют специальный ороситель – дренчер, и являются надежными и повсеместно распространенными средства пожаротушения.

Классификации дренчерных систем пожаротушения

В зависимости от способа управления выпускаются дренчерные установки двух видов:

  1. Автоматические системы. Подача воды активируется при помощи дренчерного узла управления.
  2. Ручные системы. Запускаются оператором.

По конструктивному исполнению дренчерные оросители в системах пожаротушения бывают:

  1. Лопаточного или щелевого типа. Данный тип оросителей применяется в качестве создания водяных завес для защиты проемов, разделения больших помещений на пожарные отсеки (например ороситель ЗАВЕСА), а так же для охлаждения остеклений(например ороситель WINDOW).
  2. Розеточные. Оросители создают карту орошения в форме круга. Данный тип применяют для создания систем.
  3. Специальные дренчерные оросители. Оросители специального назначения могут применяться для охлаждения емкостей с ГСМ, кораблей стоящих на пирсе, а так же иного технологического оборудования во время пожара. Такие оросители имеют заданные углы распыла (Например оросители моделей D-3, MV или DN-5) и устанавливаются определенным образом по отношению к плоскости защищаемого оборудования или емкости.

Преимущества

Дренчерные системы по сравнению с другими устройствами пожаротушения обладают рядом достоинств:

  • Возможность полностью автоматизировать цикл пожаротушения. Подача жидкости и ее отключение могут производиться без участия человека, в соответствии с заранее введенными параметрами;
  • Многоразовое использование. Конструкция не требует замены деталей или узлов после срабатывания, за исключением деталей, которые могут быть повреждены огнем;

Области применения дренчерных установок

Большинство объектов, для которых рекомендуется автоматические системы пожаротушения, имеют высокий класс пожароопасности, риск взрыва и задымления:

  • Производственные цеха;
  • Лесоперерабатывающие заводы;
  • Закрытые и подземные стоянки;
  • Объекты с отрицательными температурными показателями окружающей среды;
  • Места хранения взрывчатых веществ;
  • Лакокрасочные предприятия.

Для данных сооружений дренчерные системы и установки являются эффективным методом борьбы с пламенем.

Принцип работы

Срабатывание системы пожаротушения осуществляется по следующей схеме:

  • Выявление пожара. Чувствительные датчики пожаротушения при появлении признаков возгорания отправляют сигнал на приемный пульт управления;
  • Сравнение полученных данных с заданными параметрами. Поступивший сигнал содержит в себе информацию о температуре в радиусе срабатывания датчика, скорости ее повышения и степени задымления.
  • Если данные превышают заранее запрограммированный порог значений, то пульт управления передает команду для включения насосной станции;
  • Активация насосного оборудования. Далее насосная станция передает жидкость по трубам из питающего трубопровода. Вместо насосного механизма может использоваться емкость с газом и запорным устройством с выпускным клапаном, который после активации открывает доступ к системам водоснабжения и развилке;
  • Распыление. Транспортируемая по трубам жидкость попадает к дренчерам и орошает помещения.



Различия дренчерной и спринклерной системы пожаротушения

Конструкция дренчерных систем по принципу работу схожа со спринклерными установками пожаротушения. Главным отличием является ороситель – дренчер не оборудован тепловым замком, а значит, всегда находится в готовом состоянии. Это отличие наделяет дренчерную систему быстрой реакцией на огонь или задымление, так как для тушения не нужно дожидаться разрушения теплового замка.

При срабатывании спринклерной системы важнейшая ее составляющая, тепловой замок, разрушается.

В дренчерной подобные элементы отсутствуют, что позволяет использовать ее многократно без особых затрат и замены узлов.

Такая система пожаротушения устанавливается на объектах, для охраны критическое значение имеет время тушения огня – она позволяет быстро устранить очаг возгорания, не дав пламени распространиться. Спринклерное оборудование имеет щадящий режим тушения и устанавливает в основном в местах, где снижен риск пожароопасности и взрыва, а также имеется цель сохранить ценные предметы.

Особенности монтажа

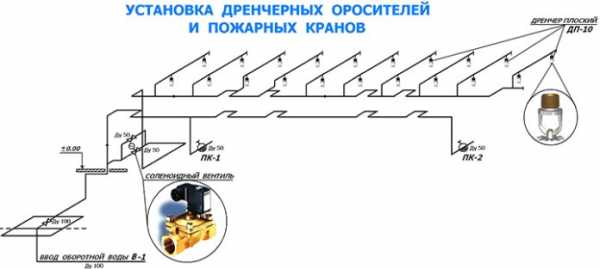

Для каждого объекта разрабатывается специальная проектная схема. Составленная грамотными специалистами, она позволяет с максимальной эффективностью разместить систему пожаротушения, обеспечивая надежность противопожарных защитных мер.

Расчет происходит исходя из масштаба охраняемой площади и необходимого количества воды для устранения очага возгорания и препятствия распространению пламени. Помимо размеров территории количество воды зависит от веществ, находящихся на объекте, и степени их пожароопасности. Так, если в помещении присутствуют целлюлозные или резиновые материалы, объем воды увеличится в три раза, по сравнению со стандартными нормами.

При составлении проекта важную роль играют следующие стандарты:

  • На 1 дренчер в системе приходится около 9 кв.м. площади;
  • Минимальный расход воды составляет 500 мл/с на 1 кв.м.;
  • Вода по подающему трубопроводу должна двигаться со скоростью не менее 3 м/с, при подключении к системе центрального водоснабжения – не меньше 10 м/с;
  • Трубопровод, в который будут установлены дренчеры, должен быть укреплен хомутами с резьбовой шпилькой;
  • Расстояние между оросителями не должно быть менее 3 м, дистанция дренчеров до стен должна составлять около 150 см.



Стоимость комплектующих для дренчерных систем

Дренчерные системы являются достпуными средствами автоматического пожаротушения, тушение производится водой - а вода имеет не выскокую стоимость.

При этом сами дренчеры просты в производстве и так же имеют не высокую стоимость. Подобрать дренчеры для систем пожаротушения вы можете у нас на сайте:

www.ogneborets.com

Дренчерные и спринклерные системы пожаротушения

Значение соблюдения требований пожарной безопасности на любых объектах недвижимости трудно переоценить и игнорирование любого из них чревато серьезными последствиями.

Одним из основных средств защиты имущества и людей в случае возгорания является установка автоматической системы пожаротушения.

Принцип работы подобной системы заключается в самопроизвольном обнаружении источника возгорания, подачи соответствующего сигнала оповещения и непосредственно тушение огня.



На сегодняшний день существует большое количество всевозможных типов таких установок, наиболее востребованными из которых являются дренчерные и спринклерные системы водопенного тушения пожара. Они различаются между собой:

  • радиусом действия;
  • спецификой монтажа;
  • временем непрерывной работы;
  • стоимостью комплектации и обслуживания;
  • степенью причинения вреда обстановке помещения;
  • направленностью воздействия.

От эффективности и надежности системы пожаротушения зависит быстрота локализации пламени и степень нанесенного им урона, ввиду чего к ее выбору и монтажу стоит подходить со всей ответственностью.

Дренчерная система пожаротушения

Принцип работы дренчерной системы автоматического пожаротушения основан на срабатывании датчика подачи воды при превышении температуры воздуха допустимых пределов. Сложная система трубопровода монтируется в межпотолочное пространство, по периметру помещения и в дверные проемы.

Ее преимущества заключаются в:

  • эффективной локализации пламени за счет установки оросительных блоков в дверных проемах;
  • Доступной стоимости оборудования и его установки;
  • Покрытии пламегасителем больших площадей одновременно;;
  • Создании надежного препятствия для распространения гари, теплового излучения, и токсичных испарений.

Недостатком системы считается нерационально большой расход воды и пламегасителя и интенсивность потока, что причиняет вред обстановке помещения и влечет за собой большие расходы. Ввиду этих нюансов дренчерные системы устанавливают в производственных помещениях, атомных электростанциях, хранилищах взрывоопасной продукции и на аналогичных по специфичности объектах.

Спринклерная система пожаротушения

Спринклерная система тушения огня приводится в действие разрушением под воздействием высокой температуры внутренним датчиком, в результате чего падение давления приводит к инициированию подачи воды на источник огня по оросительному типу. Поступая мелкокапельным способом под воздействием насосов, жидкость оказывает охлаждающий эффект и быстро гасит пламя, не причиняя серьезного ущерба находящимся в помещении предметам и ценностям.

Универсальный характер системы позволяет устанавливать ее в потолочные перекрытия практически любых помещений, в том числе офисов, торговых центров, учебных и медицинских заведений и государственных учреждений. Недостаток спринклерной системы в низкой эффективности в случае интенсивного возгорания и не способности воспрепятствовать дальнейшему распространению огня.

Ее преимущества заключаются в:

  • Экономичности расходования воды без ущерба эффективности воздействия;
  • Низкая вероятность необоснованного срабатывания, если термозамок подобран с учетом климата помещения;
  • Минимизация негативных последствий возгорания и ущерба от его тушения;
  • Вода изливается лишь на очаг возгорания, а не по всей площади помещения;
  • Безопасности для человека.

Обе описанные системы тушения огня обладают своими особенностями, и какой из них отдать предпочтение, зависит от специфики защищаемого объекта и предъявляемых заказчиком требований. Так, если первостепенной задачей является максимально быстро погасить пламя и плотной водяной завесой не допустить его распространение, целесообразно установить дренчерную систему, а если важно сохранить материальные ценности, находящиеся в помещении – лучше остановить выбор на спринклерной.

Добавить комментарий

bgdstud.ru

Автоматические системы пожаротушения. Спринклерные и дренчерные установки.



Пожарная сигнализация предназначена для обнаружения началь­ной стадии пожара, передачи извещения о месте и времени его возник­новения и при необходимости включения автоматических систем пожа­ротушения и дымоудаления. Система пожарной сигнализации состоит из пожарных извещателей, линий связи, приемной станции или комму­татора с источниками питания.

Пожарные извещатели преобразуют неэлектрические физические величины (излучение тепловой и световой энергии, движение частиц дыма) в электрические, которые в виде сигнала передаются на прием­ную станцию.

Среди установок водяного тушения широкое распространение полу­чило спринклерно-дренчерное оборудование.

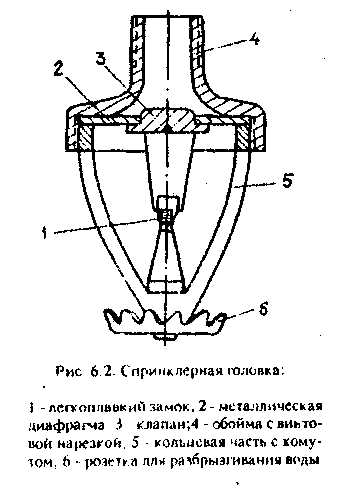

Под потолком пожароопасного помещения монтируется сеть разветвленных трубопроводов, на которых размещены спринклерные головки (из условия орошения одним спринклером от 9 до 12 м2 площади пола).

В нормальном режиме в трубопроводе находится вода под давлением и удерживается спринклерами, выходное отверстие которого закрыто специальным замком (рис.6.2). Этот замок выполнен из легкоплавкого металла. При возникновении загорания и повышении тем­пературы в помещении до оп­ределенного значения замок из спринклера выбрасывается и вода, имея свободный проход из трубопровода, разбрызгива­ется. Таким образом, по мере продвижения высокой темпера­туры по помещению открыва­ются спринклеры поочередно и происходит орошение помеще­ния водой. Интенсивность оро­шения площади помещения од­ним спринклером составляет 0,1 м3 /сек м2. Как только при пожаре вскрылся хотя бы один спринклер, контрольно-сиг­нальная система подает звуко­вой или световой сигнал о по­жаре.

Таким образом, спринклерная система совмещает в себе функции систем подачи сигнала и тушения загорания.

При защите неотапливаемых помёщений применяют спринклерную установку воздушной системы, в которой трубопроводы заполнены не водой, а сжатым воздухом с использованием вместо водяного конт­рольно-сигнального клапана воздушного клапана. Вода в такой системе расположена до контрольно-сигнального клапана, а после него в систе­ме находится сжатый воздух. Следовательно, при вскрытии головок в воздушной системе выходит воздух, и только после этого она начинает заполняться водой.

В помещениях с температурой воздуха в течение всего года выше 4 °С монтируют водяные спринклерные установки, в отапливаемых помещени­ях, где не гарантируется температура, равная 4 °С на протяжении четырех месяцев года - воздушные спринклёрные установки; в неотапливаемых помещениях, в которых на протяжении более восьми месяцев года поддер­живается температура воздуха, равная 4 °С - смешанные спринклерные установки.



Как указывалось выше, в спринклерных установках вскрываются лишь те головки, которые оказались в зоне высокой температуры пожа­ра. При этом спринклерные головки обладают сравнительно большой инерционностью - они вскрываются через 2-3 минуты с момента повы­шения температуры в помещении. В пожароопасных помещениях такая инерционность не всегда приемлема. Кроме того, с целью повышения эффективности действия система пожаротушения оказывается в состо­янии подать воду сразу по всей площади помещения или его части. В таких случаях применяют дренчерные установки.

В дренчерных установках группового действия на трубопровод, ко­торый монтируется под перекрытиями, устанавливаются дренчеры, име­ющие вид спринклеров, но без замков, с открытыми выходными отвер­стиями для воды. В нормальных условиях выход воды в трубопроводы закрыт клапаном группового действия.

При возникновении пожара пуск воды осуществляется после сраба­тывания какого-либо датчика, реагирующего на повышение температу­ры (спринклер, электрический датчик), либо ручным включением. Во­да поступает в трубопроводную сеть, находящуюся под потолком поме­щения, и имеет свободный выход через оросители дренчеров. В отличие от спринклерной системы пожаротушения дренчерные головки работа­ют все одновременно, независимо от распределения высокой темпера­туры по помещению.

Дренчерные установки используются для тушения пожаров в помеще­ниях, где требуется одновременное орошение площади, создание водяных завес, орошение отдельных элементов технологического оборудования

cyberpedia.su

Дренчерная система пожаротушения - расчет и монтаж в Москве

Дренчерное пожаротушение – это комплекс, состоящий из нескольких автоматических противопожарных систем. Обычно он устанавливается в коридорах, атриумах и дверных проемах. С его помощью можно ликвидировать очаг возгорания и создать «водную завесу», которая препятствует распространению огня и продуктов горения на соседние территории. Заказать установку автоматического дренчерного оборудования можно в лицензированной компании «СпецПожСервис». Мы предоставляем 24-месячную гарантию на весь цикл работ.

Устройство и принцип работы системы

В состав дренчерной системы входит:

  • насосная установка,
  • разводка труб,
  • дренчерные оросительные головки открытого типа,
  • температурные замки.

Как только срабатывают автоматические датчики, устройство осуществляет запуск воды, пены или газа в трубы. Тушащий состав покрывает площадь помещения, в котором установлены форсунки. Огнетушащее вещество подается по одному из двух каналов:

один канал используется для экстренного тушения пожара, которое проводится в течение первых 10 минут;

второй канал работает в течение 60 минут после срабатывания автоматических датчиков.

Устройство дренчерного пожаротушения оснащается побудительной системой, подающей сигнал о подаче воды. Она бывает тросового, гидравлического, электрического или пневматического типа. Его форсунки устанавливаются на трубопроводах для подачи огнетушащего вещества на расстоянии 1,5 м от стены и 3 м друг от друга. В зависимости от проекта монтаж дренчеров осуществляется по вертикальному или горизонтальному типу.

На каких объектах можно устанавливать оборудование?

Как и в случае со спринклерными узлами управления, оборудование применяется на предприятиях, ведущих свою деятельность в условиях высокой пожаро- и взрывоопасности. К ним относятся:

  • лесоперерабатывающие и целлюлозные заводы;
  • заводы по производству лакокрасочных материалов;
  • заводы по производству бытовой и промышленной химии;
  • нефтеперерабатывающие комплексы;
  • предприятия, которые в течение всего года работают в условиях стабильно отрицательного температурного режима;
  • складские помещения с плотно заставленными стеллажами.

Типы системы

Выделяют два вида дренчерной системы пожаротушения – заливную и сухотрубную. Заливное устройство используется на объектах с высокими показателями взрывоопасности. Оно отличается тем, что начинает работать только после того, как сработает пожарная сигнализация и нагнетающие напорные насосы. В отличие от него, сухотрубное оборудование устанавливается на объектах с низкой взрывоопасностью.

В зависимости от конструкции, устройство бывает лопаточным, которое используется в диафрагме, и розеточным, которое обеспечивает водяную завесу.

Преимущества системы

Дренчерная противопожарная система от компании «СпецПожСервис» привлекательна по множеству причин. Ее преимущества:

  • доступная цена;
  • относительная простота монтажа;
  • эффективная ликвидация очага возгорания;
  • быстрое подавление распространения огня, токсичных испарений продуктов горения,
  • возможность применения на больших территориях.

Недостатком является большой расход огнетушащего вещества. При использовании воды или пены на восстановление помещения после ликвидации пожара уходит много времени и средств. Обо всех других нюансах использования оборудования вы узнаете у специалистов компании «СпецПожСервис». Для этого позвоните по номеру 8-800-55-11-806. Наши услуги доступны предприятиям Москвы и Московской области.

pojar.ru
