Спринклерная головка – что это такое, виды, установка

что это такое, виды, установка

Спринклерная система пожаротушения — один из самых эффективных и простых методов борьбы с пожарами различных степеней. Представляет собой специальные головки-разбрызгиватели, которые подсоединяются к водопроводным трубам.

Для активации нет необходимости управления, даже удаленного, так как в каждой насадке встроена термоколба, разрушающаяся под воздействием температуры и приводящая систему в действие.

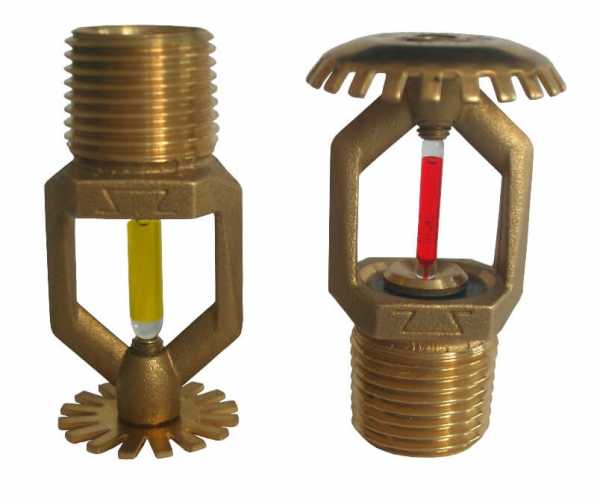

Оросители спринклерные пенные и водяные

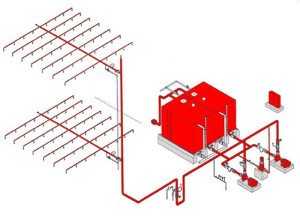

Спринклерное устройство водяного пожаротушения — система труб, проложенных под потолком с установленными оросителями. Если по трубам подается вспененное вещество, ее называют пенной.

Оросители представляют собой устройства различного типа, в которых для запора тушащей жидкости встроена термическая колба или тепловой замок. Такой запорный механизм разрушается при заданной температуре, и вода или пена начинает разбрызгиваться вокруг, достигая нужного радиуса.

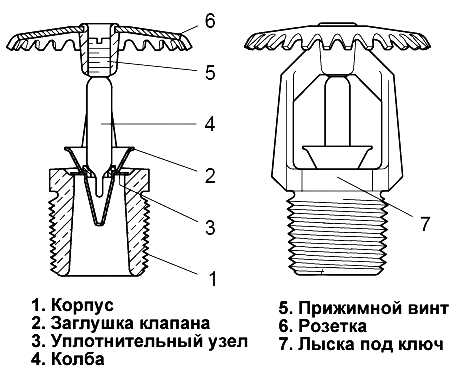

Каждая головка состоит из жаростойкого корпуса, розетки и винта. Замок или колба отличаются по высоте разрушающей температуры. Для облегчения классификации их окрашивают в разные цвета:

• оранжевая (+57°С),
• красная (+68°С),
• желтая (+79°С),
• зеленая (+93°С),
• синяя (+141°С),
• фиолетовая (+182°С).

В зависимости от типа запорного механизма, срабатывание происходит через 2-10 минут после начала возгорания.

По способу установки спринклерная система монтируется розеткой вверх, вниз либо имеет универсальную конфигурацию. В отличие от первых двух, универсальная модель, независимо от вида установки, разбрызгивает воду или пену по всем направлениям.

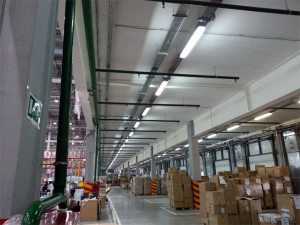

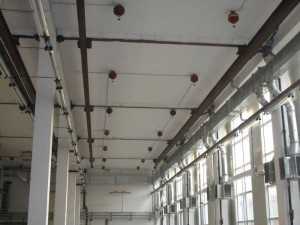

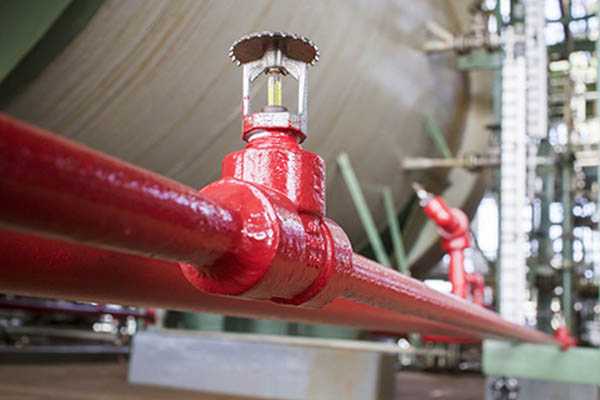

Конструкции пожаротушения используют в промышленных и жилых зданиях, а также в общественных местах. Трубы прокладывают поверх потолочной отделки. Если планируется углубленный монтаж, понадобится установить специальный цоколь.

Данная противопожарная конструкция имеет много положительных характеристик, таких как:

• простой монтаж;
• компактность;
• доступная цена;
• возможность установки в любых помещениях;
• длительный срок службы.

Также необходимо отметить, что радиус покрытия каждой головки большой, и при правильном проектировании при минимальных затратах и комплектующих можно защитить обширные площади. Система срабатывает автоматически, что особенно важно в помещениях, где подолгу отсутствуют люди.

Есть у спринклерных систем и недостатки, к которым относят необходимость полной замены оросителей после срабатывания и текущего ремонта вышедших из строя комплектующих, таких как проржавевшие трубы, рассохшиеся прокладки и т.д. Также следует учитывать, что у высокотемпературных головок длительный срок активации.

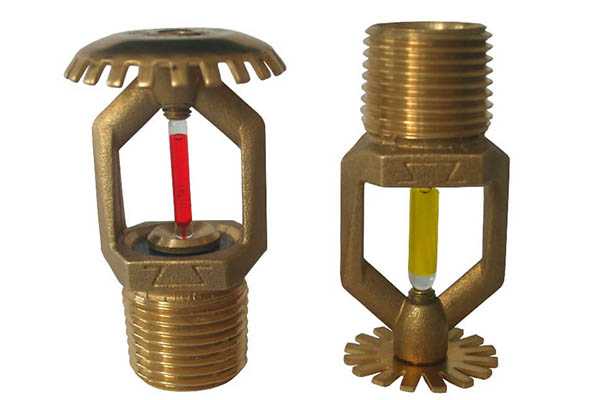

Виды спринклерных оросителей

Спринклерная система классифицируется по методу установки оросителей и их местоположению:

1. Модели общего назначения предназначены для установки на водопроводные трубы, проходящие под потолком и на стенах.
2. Спринклерные установки скрытого типа монтируются в натяжные потолки, стеновые и потолочные панели.
3. Существуют специальные головки для образования водяных завес.
4. Отдельно выделяют устройства, предназначенные для установки многоквартирных жилых домах.

Спринклеры различаются в зависимости от назначения:

• универсальные, устанавливаемые разбрызгивающей розеткой в любой направлении;
• наличие вогнутой розетки говорит о том, что такую головку необходимо устанавливать вертикально вверх;
• плоская розетка подразумевает вертикальный монтаж, разбрызгивающей частью вниз;
• модели для горизонтальной установки.

Кроме того, существуют устройства повышенной чувствительности и тонкого разбрызгивания тушащей жидкости.

В среднем, радиус действия каждой головки равен 2 м. Эти данные учитываются, когда разрабатывается схема спринклерного устройства. Она реализуется двумя методами: с полным и частичным покрытием. В первом случае распылители устанавливают ближе друг к другу, чтобы радиус каждого из них частично перекрывал зону орошения соседнего, достигая при этом максимального покрытия. Схема второй системы подразумевает установку головок так, чтобы крайняя точка радиусов лишь немного соприкасались.

Технические характеристики спринклерных оросителей

Спринклерное пожаротушение используется уже много лет. С каждым годом оросители преобразовываются, обретают новые составляющие, делающие их более эффективными. Сегодня существует ряд ГОСТов, точно определяющих требования к таким характеристикам, как показатели качества и параметры назначения.

В первую очередь важна герметичность системы и самих оросителей. Нарушение этого требования в любой момент приведет к протеканиям воды и порче имущества. Самое страшное может произойти, если сама по себе разрушилась температурная капсула и жидкость начала разбрызгиваться на находящиеся в радиусе действия предметы.

При высоком давлении в системе герметичность обеспечивает тарельчатая пружина, которая со временем деформируется, поэтому качество этой детали должно быть наилучшим. Некоторые производители во избежание деформации применяют резину, но минусом такого решения становится потеря пластичным материалом первоначальных свойств и прилипание к корпусу. В таком случае даже во время пожара вода поступать к оросителю не будет.

Вторая качественная характеристика спринклерных систем — прочность. Требования подразумевают стойкость к влиянию окружающей среды, механическим воздействиям. Розетка оросителя обязательно проверяется на максимально высокое давление, выдерживание высоких температур без нарушения целостности до заданной отметки.

Важным показателем работы системы считается температура срабатывания спринклерных оросителей. Надежные головки должны вовремя активироваться путем разрушения колбы или замка и потушить пожар. Отклонение от стандартов приводит к фальшивым срабатываниям в дежурном режиме или отсутствии активации во время нагревании до заданной температуры, что приводит к запоздалым тушениям и потере имущества.

Температура срабатывания спринклера, необходимая в том или ином случае, высчитывается специалистами. Слишком низкое значение в условиях жарких помещений приведет к ложным тушениям и наоборот.

К параметрам назначения относят:

• производительность системы;
• количественную составляющую всех элементов;
• возможности водопровода.

Эти характеристики взаимосвязаны, так как при слабом напоре воды установка большого количества распылителей на небольшом участке приведет к тому, что вода будет течь тонкой струйкой, не выполняя возложенные на нее функции.

nebezopasno.com

Спринклерная головки — Большая Энциклопедия Нефти и Газа, статья, страница 1

Спринклерная головки

Cтраница 1

Спринклерные головки — специальные насадки ( рис. 132) — ввертывают в трубы на расстоянии около 3 — 4 м одна от другой. При повышении температуры, вызываемой пожаром, припой распаивается и замок 6 — 8 падает, открывая при этом отверстие спринклера.  [1]

Спринклерные головки обладают сравнительно большой инерционностью — они вскрываются через 2 — 3 мин с момента повышения температуры в помещении. В пожароопасных помещениях такая инерционность не всегда приемлема. Для повышения эффективности действия иногда целесообразно подать воду сразу по всей площади помещения или его части. В этих случаях применяют дренчерные установки группового действия.  [3]

Спринклерные головки

( оросители) типов СВ и СП являются автоматическими устройствами ( рис. 7), вскрывающимися при повышении температуры выше расчетной и подающими воду в очаг пожара в виде брызг. Легкоплавкие замки выпускаются с температурой плавления 72, 93, 141 и 182 С.  [4]

Спринклерные головки предназначены не только для распыления водяных струй. Они обеспечивают автоматическое включение установки при повышении температуры в защищаемом помещении выше допустимой. Головки ( рис. 49, а) имеют специальный легкоплавкий замок 5, который при нормальных условиях удерживает стеклянный клапан, закрывающий отверстие спринклера. При возникновении пожара под действием высокой температуры замок спринклера расплавляется, и вода, находящаяся в сети под напором, орошает очаг горения. Одновременно с этим подается сигнал тревоги.  [5]

Спринклерные головки обеспечивают автоматическое включение установки при температуре в защищаемом помещении выше допустимой. Спринклерная головка ( рис. 46, а) имеет специальный легкоплавкий, замок 5, который удерживает клапан 6 в закрытом состоянии. Во время загорания при повышении температуры замок спринклера расплавляется, и вода, находящаяся под давлением в сети, поступает в зону; загорания. Одновременно подается сигнал тревоги. Замок спринклерной головки изготовляют на различ ные температуры срабатывания.  [6]

Спринклерные головки обладают сравнительно большой инерционностью — они вскрываются через 2 — 3 мин с момента повышения температуры в помещении. В пожароопасных помещениях такая инерционность не всегда приемлема. Для повышения эффективности действия иногда целесообразно подать воду сразу по всей площади помещения или его части. В этих случаях применяют дренчериые установки группового действия.  [8]

Спринклерные головки могут выполняться различным способом.  [10]

Спринклерные головки являются побудителем всей спринк-лерной системы.  [12]

Спринклерные головки могут выполняться различным способом.  [14]

Спринклерные головки должны быть установлены перпендикулярно плоскости орошения, дренчерные — как определено проектом.  [15]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Спринклерная головка



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)4 А 62 С 37/08 а

Гя

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4023742/28-12 (22) 14.02.86 (46) 30.04.88.Бвл. М 16 (71) Карачаровский механический завод (72) И.А.Натурин (53) 681.37 (088.8) (Se) Авторское свидетельство СССР

М 1025435, кл. А 62 С 37/08, 1982. (54) СПРИНКЛЕРНАЯ ГОЛОВКА (57) Изобретение относится к спринклерным головкам (СГ), может быть использовано в качестве средства пожаротушения и позволяет повысить надежность в работе путем уменьшения числа ложных срабатываний. Это обес„„SU„„1391665 А1 печивается тем, что при вклвчении источника тока с помощьв контакта посредством шагового искателя последовательно замыкают цепи каждой СГ через металлографитовую пасту в зоне нахлеста пластин. Показания индикатора в этом случае будут свидетельствовать о целостности укаэанного слоя и отсутствии смещения пластин замка. Отсутствие тока в цепи будет свидетельствовать о воэможности нарушения целостности слоя металлографической пасты, вызванного смещением пластин термочувствительного замка, и о необходимости замены замка или всей спринклерной головки. 4 ил.

1391665

Изобретение относится к спринклерным головкам и может быть использовано в качестве средства пожаротушения, Целью изобретения является повышение надежности в работе путем уменьшения числа ложных срабатываний.

На фиг. 1 схематически изображена спринклерная головка, общий вид; на фиг, 2 — вид А на фиг.1; на фиг,3 разрез В-В на фиг.2; на фиг.4 — схема подключения нескольких спринклерных головок к контрольно-измерительному прибору или индикатору, !

Спринклерная головка содержит штуцер 1, перекрытый клапаном 2, распылительную розетку 3, опираишуюся на рамку 4 и запорную систему для удержания клапана, состоящую иэ упор» у0 ной стойки 5, верхнего 6 и нижнего 7 рычагов, скрепленных термочувствительным замком 8. Замок представляет собой две пластины 9 и 10 (фиг.2 и 3), соединенные внахлест с по- 25 мощью легкоплавкого сплава !! (фиг.3). На зону нахлеста на обе пластины замка нанесен узел контроля самопроизвольного смещения плас= тин, содержащий расположенную между слоями изолятора 12 и 13 (фиг,3) металлографическую пасту 14, имеющую

П-образную форму, один из концов ко.= торой выведен на пластину 1О, а другой с помощью фольги 15 соединен с коммуI àöèoííüì проводом !6> который, 35 образуя небольшой напуск, закреплен на рамке 4 хомутиком 7 и на конце оборудован микроштеккером 18 для подключения в гнездо 19 стационарной 40 проводки 20 (фиг.4). Таким образом, каждая спринклерная головка может быть подключена к индикатору или контрольно-измерительному прибору

21, содержащему, например, шаговый искатель 22, миллиамперметр 23, замыкающий контакт 24 и источник 25 тока.

Устройство работает следующим обPs90M °

При включении источника 25 тока с помощью контакта 24 посредством шагового искателя 22 последовательно замыкают цепи каждой спринклерной головки через металлографитовую пасту 14 в зоне нахлеста пластин 9 и 10. Показания миллиамперметра 23 в этом случае свидетельствуют о целостности укаэанного слоя и, следовательно, отсутствия смешения пластин замка.

Отсутствие тока в цепи миллиамперметра 23 свидетельствует о нарушении целостности слоя металлографитовой пасты 14, вызванного относительным смещением пластин 9 и 10 термочувствительного замка 8 и о необходимости замены последнего или всей спринклерной головки.

Спринклерная головка с тепловым замком предназначена для автоматического пожаротушения. Головка (или некоторое количество их) штуцером 1 ввертывается в водопроводную трубу, проведенную специально для пожаротушения в охраняемое от пожара помещение, Находяшаяся под давлением в трубе вода удерживается клапаном 2 и запорной системой, состоящей из упорной стойки 5, верхнего 6 и нижнего 7 рычагов, регулировочного винта, находящегося в ценгре розетки (не показан) и удерживающего всю эту механическую систему в устойчивом, нс как бы в настороженном состоянии замка 8.

Замок является важнейшим эгементом для удержания системы в равновесном состоянии и срабатывании ее в случае пожара. Замок состоит из двух пластин 9 и 10 (фиг.2 и 3), спа» янных между собой внахлестку легкоплавким сплавом Вуда.. В случае возникновения в охраняемом помешении пожара и от повышения температуры воздуха или непосредственно от пламени пластины замка, нагревшись до температуры 72 С, расходятся ; распадаются, так как соединяющий их припой расплавляется при укаэанной температуре. Распавшиеся пластины замка нарушают ранее механически устойчивую систему удержания клапана 2 в закрытом состоянии. Рычаги, пластины замка, клапан выходят из взаимосвязи, падают на пол, а водопроводная вода через открывшееся отверстие начинает поступать в помещение, но не струей, а ударяясь о рассеивающую розетку, рассеивается брызгами, охватывая большую площадь.

В устройстве основную роль контролирующего органа несет тонкий слой металлографитовой токопроводящеи пасты 14, наносимой тонкой полоской на обе пластины замка и обязательно проходяшей через границу их спая. Для!

ЗЭ!665

1О изоляции пасты от металла пластин на пластины предварительно наносится тоже в ниде полоски тонкий слой изоляционного лака затем паста за> >

5 тем снова слой лака для защиты пасты от внешнего воздействия. Для подпайки провода к дорожке иэ пасты концы пасты наносятся на полосочки латунной фольги.

Нанесение металлографитоной пасты, которая перекрывает обе пластины замка в зоне их нахлеста, позволяет получить на поверхности замка очень чувствительный к малейшим взаимным смещениям пластин токопроводящий элемент, подключаемый к индикатору или контрольно-измерительному прибору. При этом, поскольку паста образует в общем ниде фигуру, концы которой перекрывают зону нахлеста пластин замка н днух местах, система получается очень чувствительной даже к малейшим односторонним смещениям пластин. В эксплуатации именно с та- 25 ких односторонних самопроизвольных смещений пластин начинается аварийное распадение замка.

Перед установкой спринклерной головки в противопожарную систему на поверхность замка с двукратным перекрытием зоны нахлеста пластин наносится изолирующий слой лака (например, нитролак мебельный, лак 1!апон»), образующий н общем виде фигуру, затем на высохший лак — металлографи35 товая паста (применяемая при изготовлении обычных радиореэисторов типа

МПТ и ВС)> также образующая фигуру> которая после высыхания для защиты от внешних воздейстний покрывается сверху еще одним слоем лака. При этом один конец пасты выведен на металлическую пластину замка, а другой подсоединен к коммутационному прово- 45 ду, который с помощью микроштеккера позволяет подключить к контрольноизмерительному прибору-микроамперметру или индикатору. Полученный на поверхности замка токопроводящий

50 слой черезвычайно чувствителен к силовым факторам, возникающим при малейшем относительном смещении пластин.

Так, растяжение или разрушение слоя металлографитовой пасты, покрытой с двух сторон лаком и имеющей поперечное сечение порядка 0 05 l

0,02 мм, происходит при малейшем растягивающем усилии.

Во время эксплуатации на замок со стороны рычагов запорной системы действует растягивающая сила> равная

650-800 r.

Предлагаемое изобретение, не уменьшая термочувствительность замка, позволяет своевременно обнаруживать самопроизвольное смещение его пластин, обычно предшествующее аварийному распадению замка.

Малейшее относительное смещение пластин замка приводит к разрушению слоя металлографитоной пасты на его поверхности, в результате чего ток н цепи подключенного контрольно-измерительного прибора или индикатора отсутствует, что свидетельствует о нарушении взаимного положения пластин замка и о необходимости замены спринклерной головки.

Нспольэование изобретения повышает надежность в работе путем умен,— шения числа ложных срабатываний.

Форм улан эобретени я

Спринклерная головка, содержащая штуцер > в распределительном отверстии которого расположен клапан, распылительную розетку, закрепленную на штуцере, и запорную систему для удержания клапана, включающую рычаги, скрепленные термочувствительным замком, выполненным в виде металлических пластин, соединенных внахлест легкоплавким сплавом, о т л и ч а ющ а я с я тем, что, с целью повышения надежности работы путем уменьшения числа ложных срабатываний, она снабжена узлом контроля самопроизвольного смещения пластин термочувствительного замка, в котором стык металлических пластин покрыт изолирующими слоями, внутри которых pasмешен выполненный в виде слоя металлографитовой пасты чувствительный элемент с выводами для подсоединения с индикатором.!

39)665

Составитель С.Алексанов

Техред И.йерес

Редактор Э.Слиган

Корректор В.Бутяга

Заказ !841/8

Тираж 420 Подписное

ВНИИПИ Государственного комитета СССР по делаи изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4



findpatent.ru

Спринклеры головки — Справочник химика 21

    В дренчерных установках группового действия (рис. 34.7) на трубопроводах, монтируемых под перекрытием, устанавливают дренчеры, т. е. спринклерные головки, но без замков, с открытыми выходными отверстиями для воды. В обычное время выход воды в сеть закрыт клапаном группового действия. Установка имеет комбинированное управление автоматическое и ручное. Во время пожара установка включается автоматически при срабатывании спринклеров 2/, устанавливаемых в системе побудительного трубопровода 5, или при срабатывании натяжных тросов 3 с легкоплавкими замками 2 при заданной температуре в защищаемом помещении (обычно 72 °С). Установка может быть включена также вручную краном 20 ручного управления. При вскрытии одного из этих устройств происходит падение давления в надклапанной камере /6, групповой клапан вскрывается, и вода поступает в сеть трубопроводов к дренчер-ным головкам, [c.448]
    При возникновении пожара спринклеры вскрываются и через них выпускается воздух, содержащийся под небольшим давлением в трубопроводе 6. Давление в сигнальном трубопроводе и побудительно-пусковом баллоне падает, и открывается клапан пускового баллона батареи 8. Сжатым воздухом открывается клапан в распределительном устройстве той секции, в которой возник пожар. Затем сжатый воздух проходит по трубопроводу к пусковому баллону 3, вскрывает его клапанную головку, проходит далее по коллектору к выпускным головкам баллонов с углекислотой, вскрывает их, и углекислота выходит в систему трубопроводов 5 с насадками, расположенными в том помещении, где возник пожар. Пуск системы достигается по той же схеме при вскрытии и ручных пусковых кранов 18. [c.424]

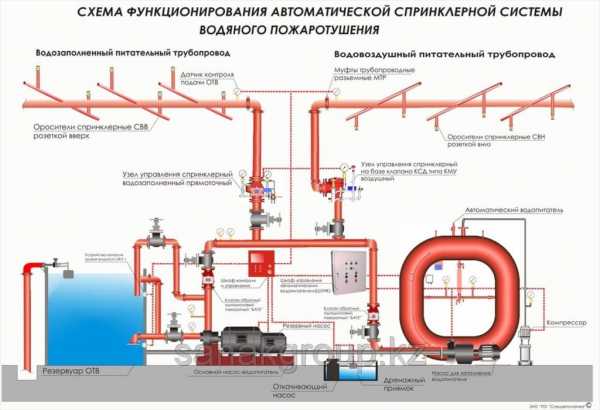

    Спринклерная установка водяной системы состоит из сети разветвленных трубопроводов, на которых размещены спринклеры с таким расчетом, чтобы одним спринклером орошалось от 9 до 12 м2 площади пола в помещениях с повышенной пожарной опасностью (при количестве сгораемых материалов 2000 кг/м и более). Выходное отверстие в спринклерной головке в обычное время закрыто легкоплавким замком. На рис. 34.6 показана схема спринклера. [c.447]

    Пусковой период работы биофильтра с объемной загрузкой начинается с промывки тела биофильтра, для удаления из него песка, мусора и мелких частиц загрузочного материала. Все эти отбросы собираются во вторичных отстойниках или в поддонах биофильтров. При пуске в работу биофильтров проверяют расход сточных вод через сйрииклерные головки, который должен быть в 1,5 раза больше притока. Спринклеры устанавливают на одной отметке. Минимальный напор должен превышать все местные и линейные сопротивления при недостаточном минимальном напоре колпак бачка вместе с внутренней трубой приходится поднимать на величину, равную сумме сопротивлений плюс 200 мм. [c.126]

    При возникновении пожара, например, в помещении А и при повышении температуры внутри помещения до заданного предела расплавляется замок одного спринклера 8 или нескольких спринклеров. При этом давление в побудительном трубопроводе 9 падает и клапан пускового баллона побудительно-пусковой батареи 14 открывается. Воздух из пускового баллона под давлением 2,5 МПа поступает по трубке 15 в распределительное устройство 3, открывается распределительный клапан трубопровода 4 в помещение Л. и включается пусковой баллон баллонной установки /. Под воздействием сжатого воздуха из пускового баллона вскрываются автоматические головки на рабочих баллонах с составом, который» по коллектору 2, через распределительное устройство 5 и распределительный трубопровод 4 с открытыми насадками выпускается под давлением в помещение А. [c.297]

    Спринклерные головки обеспечивают автоматическое включение установки при температуре в защищаемом помещении выше допустимой. Спринклерная головка (рис. 46, а) имеет специальный легкоплавкий замок 5, который удерживает клапан 6 в закрытом состоянии. Во время загорания при повышении температуры замок спринклера расплавляется, и вода, находящаяся под давлением в сети, поступает в зону загорания. Одновременно подается сигнал тревоги. Замок спринклерной головки изготовляют на различ ные температуры срабатывания. [c.185]

    Спринклеры (спринклерные головки)— специальные насадки, надетые на концы стояков, которые ответвляются от водораспределительных труб, уложенных на поверхности или в теле биофильтра. Отверстия спринклерных головок невелики — обычно 19, 22 и 25 мм. Во избежание коррозии спринклеры изготовляют из бронзы или латуни. [c.400]

    Работа спринклеров зависит от располагаемого напора, диаметра отверстия и формы отражательной головки. Наибольшая дальность разбрызгивания наблюдается при угле наклона отражающей поверхности головки 45°. Расчет спринклеров, а так- [c.237]

    Спринклерные и дренчерные водяные системы предназначены для тушения пожаров водой, разбрызгиваемой через специальные головки — спринклеры и дренчеры, включающиеся в работу вручную (дренчерные) или автоматически (спринклерные и дренчерные) при повышении температуры в охраняемом помещении до заданной величины. [c.1036]

    Для включения пускового баллона побудительно-пусковой батареи при срабатывании спринклера или открывании ручного крана служит пусковой воздушный клапан мембранного типа, изображенный на рис. 4.13. Штуцером 1 клапан ввертывается в горловину пускового баллона побудительно-пусковой батареи к штуцеру 3 подключается трубопровод, соединенный с головкой пускового баллона штуцер 8 подключается к манометру и к зарядному устройству, а штуцер 4 — к распределительной головке пускового (побудительного) баллона. [c.70]

    Спринклерные головки могут выполняться различным спосо- бом. Наибольшее распространение в нашей стране и за рубежом получили спринклеры с рычажным (см. рис. 5.4 и 5.5) и микро-баллонным (см. рис. 5.7) тепловыми замками. [c.120]

    В защищаемых помещениях станции 7 п 11 прокладываются распределительные трубопроводы 4 и магистральные 14 для подачи газового состава, снабженные насадками 6, а также побудительные трубопроводы 5 я 13 со спринклерами 8. Питание газовым составом осуществляется от баллонов 1, снабженных головкой-затвором 17. В системе предусмотрено применение дверной защелки 3 для самозакрывающейся двери 12, а также шибер 9 для перекрытия вентиляционного воздуховода. [c.186]

    Если в здании установлено менее 30 спринклеров, расход воды принимают на все спринклерные головки по фактическому расходу. Однако общий противопожарный расход воды в этом случае должен быть не более 55 л/с. [c.22]

    Спринклерные головки (спринклеры). Спринклерные головки являются побудителем всей спринклерной системы. Наибольшее распространение получили спринклерные головки с металлическим замком (рис. 50). [c.131]

    В момент пожара легкоплавкие замки (спринклерной головки или троса) разрушаются, побудительный трубопровод открывается и вода поступает наружу. При этом давление в камере клапана группового действия понижается, и двухтарельчатый клапан от-К ры вает доступ воды из водопитателей в сеть и далее в дренчеры. При ручном включении роль побудителя (легкоплавкого замка спринклера и троса) выполняет кран ручного включения. [c.185]

    Чтобы ускорить вскрытие спринклерной головки, замок головки выносят за пределы спринклера или выполняют одну из деталей замка с развитой поверхностью. 

www.chem21.info

Что такое пожарный спринклер (ороситель): область применения

Просмотров: 1 596

Для эффективной борьбы с огнем, в случае возникновения пожара, придумано много различных автоматизированных систем и установок. Их практическое применение позволит быстро ликвидировать начавшееся возгорание и исключить его распространение на большую площадь. Одними из таких систем являются спринклерные автоматические установки пожаротушения. В их составе имеется специальный спринклер (ороситель), который оснащен тепловым замком. В случае увеличения температуры в помещении этот замок разрушается, что впоследствии приводит к подаче тушащего вещества через каналы оросителя и эффективной локализации начавшегося пожара.

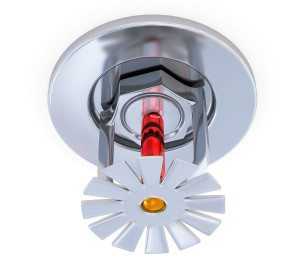

Ороситель пожарный — внешний вид одного из видов

Область применения

Спринклерные системы борьбы с огнем имеют широкое практическое применение в разных сферах деятельности человека. Можно выделить три основные группы объектов, где может использоваться ороситель спринклерный. К ним относятся:

• производственные объекты;
• непроизводственные помещения;
• общественные места.

На производственных объектах спринклер пожарный используется по следующим причинам:

1. Высокая экономическая выгода применения подобного рода систем. Производственные объекты владеют большим количеством различных помещений с разными условиями эксплуатации и возможности доступа. Это в большинстве случаев усложняет процесс тушения пожара и делает его более затратным. Использование в таких местах автоматических спринклерных установок существенно упрощает процедуру нейтрализации возгорания и является менее затратным.
2. Большая площадь промышленного объекта. Поскольку такого рода объекты отличаются наличием помещений с большой площадью, что в случае пожара может привести к распространению огня на достаточно большой территории. Ороситель спринклерный – это эффективный инструмент, который позволит нейтрализовать очаг возгорания, исключив его распространение на большую площадь.
3. Возможность применения различных растворов для тушения пожара. Кроме воды, для борьбы с огнем могут использоваться различные смеси, пенообразующие растворы и добавки к воде. Их применение позволит тушить специфические возгорания, года действие обычной воды малоэффективно или вообще не помогает.
4. В непроизводственных помещениях спринклер позволит быстро и эффективно локализовать возгорание и нейтрализовать его. Зачастую такого рода системы используются в жилых комплексах и частных домовладениях. Несмотря на их высокую себестоимость для таких объектов, установка их является оправданной, поскольку позволяет эффективно защищать имущество и жизнь человека.
5. Что касается общественных мест, то наличие подобного рода систем исключит травматизм и гибель большого числа людей в случае возникновения пожара. Ороситель спринклерный водяной позволит быстро распылить большой объем на территорию, где возникло возгорание. Как правило, такого рода системы используются для обеспечения пожарной безопасности в офисных центрах, торговых павильонах, театрах, музеях, концертных залах и прочее.

Использование оросителя на производстве

Классификация оросителей

В зависимости от конструкционных особенностей и функциональных предназначений пожарный спринклер может быть нескольких видов.

• Позиционный. Он представляет собой устройство для распыления воды или иной жидкости для тушения огня на большой площади. Реализуется в двух конфигурациях, которые отличаются ориентацией при подключении к питающему трубопроводу – спринклер розеткой вверх или розеткой вниз.
• Угловой. Такого рода ороситель позволяет создавать струю под определенным углом. Благодаря этому можно локализировать и уменьшить обрабатываемую площадь, за счет чего увеличится эффективность и скорость тушения огня. В основном такого типа спринклер применяется для формирования водяной завесы или для охлаждения сильно разогретых узлов промышленной установки.
• Тонкодисперсный. Такого типа устройства используются, чтобы получить тонкодисперсный поток, который эффективен при борьбе с пожарами, относящиеся к классу «А». Этот ороситель спринклерный активно используется в тех помещениях, где присутствует много материальных ценностей, которые могут быть повреждены жидкостью во время тушения.
• Быстродействующие. Спринклер пожаротушения этого типа отличается быстрым срабатыванием при увеличении температуры в помещении. Его используют с целью раннего выявления возгорания и его быстрой ликвидации. Эти оросители эффективны на складах с высокими стеллажами (до 12,5 м), а также для применения в помещениях, высота потолка которых составляет до 20-ти метров.

Принцип работы

Ороситель спринклерный отличается простой и надежной конструкцией.

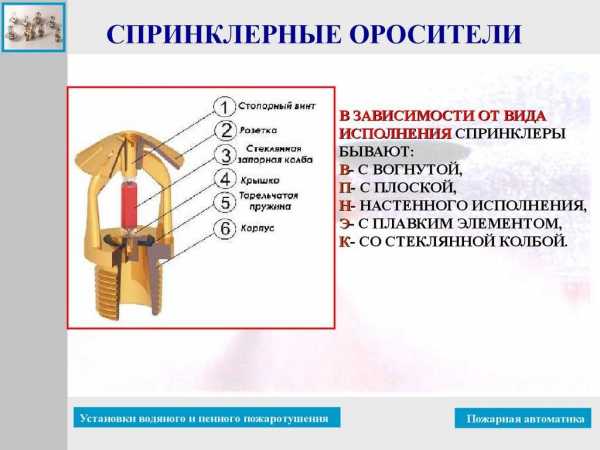

Конструкция спринклера

По своему принципу действия он напоминает обычный водопроводный кран, который подает воду при его открытии. В качестве запорного элемента применяется специальный тепловой замок, который срабатывает при увеличении температуры выше определенного значения.

В основном, тепловой замок – это тонкостенная стеклянная ампула, внутри которой имеется химическая жидкость, особенностью которой является возможность расширения под воздействием температуры. Когда в помещении возникнет пожар и будет расти температура, ампула вследствие расширения жидкости разрушится и «замок откроется». Это приведет к тому, что в спринклер начнет поступать вода из трубопровода, с последующим ее распылением по площади помещения.

Кроме стеклянных ампул роль «теплового замка» могут выполнять спаянные пластинки. В качестве прибоя используется легкоплавкий материал.





Особенности конструкции

Спринклер водяной розеточного типа – это достаточно простое и надежное устройство, которое напоминает золотник. В корпусе из латуни имеется сквозное отверстие для подачи воды из трубопровода, которое закрыто специальной пробкой. Она исключает попадание воды к распылительным каналам, которые имеет спринклер. Пробка удерживается с помощью специального термочувствительного элемента, установленного в специальную распорку. Элемент выполнен в виде ампулы, которая фиксируется настолько жестко, что исключается малейшее протекание воды, когда система находится в закрытом состоянии.

«Обратите внимание!

При увеличении температуры капсула разрушается, освобождая водяному потоку путь к каналам розетки-распылителя, которая и обеспечивает покрытие территории слоем огнетушащей жидкости.»

В зависимости от температуры срабатывания «тепловой замок» может быть следующих типов:

• Т=+57 °С – спринклер с ампулой оранжевого цвета;
• Т=+68 °С – ампула красного цвета;
• Т=+79 °С – ампула желтого цвета;
• Т=+93 °С – спринклер с ампулой зеленого цвета;
• Т=+141 °С – ампула синего цвета;
• Т=+182 °С – спринклер с ампулой фиолетового цвета.

Первые две позиции капсул относятся к низкотемпературным. Они должны срабатывать через 2-3 минуты после повышения температуры (максимум 5 минут после превышения граничной температуры). Остальные позиции – это капсулы, которые имеет высокотемпературный спринклер. Они должны срабатывать в пределах до 10-ти минут.

Особенности монтажа

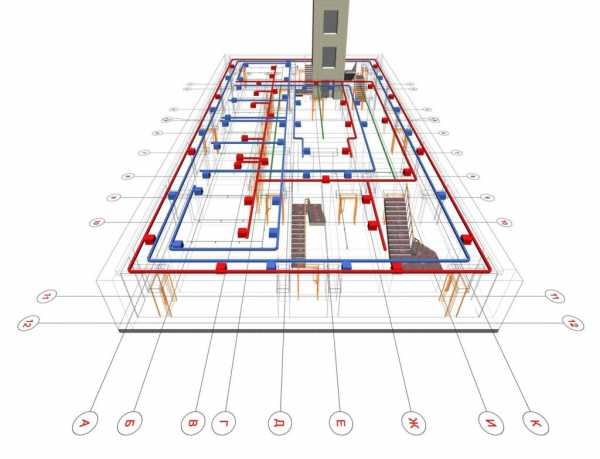

Пожарный спринклер монтируется на объекте в соответствии с заранее разработанным проектом пожаротушения. К уже проложенному трубопроводу, в определенных местах, вкручиваются оросители в зависимости от их конструкционных особенностей и функционального назначения. В результате проведенной работы получится смонтированная система спринклерного пожаротушения розетками вверх, вниз или под углом.

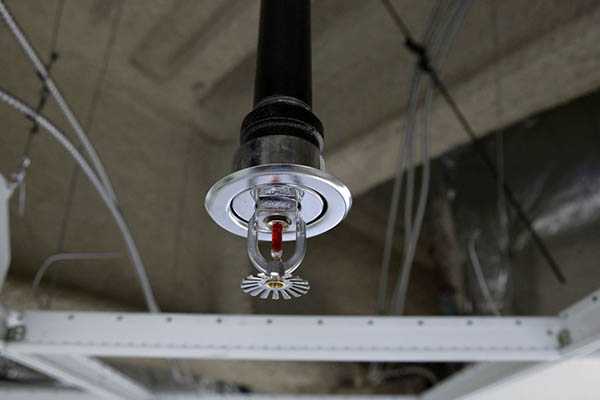

Установленный спринклер к трубопроводу

Поскольку спринклерная система постоянно находится под давлением, то для ее построения используются высококачественные оцинкованные снаружи и изнутри трубы, места соединения которых с оросителем обрабатываются специальным герметизирующим веществом. Учитывая, что спринклер является одноразовым устройство, важно следить за тем, чтобы не повредить его достаточно хрупкую ампулу.

Заключение

Спринклер в составе системы пожаротушения является достаточно эффективным инструментом для быстрой и качественной борьбы с огнем. Чтобы достичь требуемого результата, важно правильно составить схему размещения оросителей, учитывая площадь покрытия при тушении возгораний одним устройством.

Правильно рассчитать проект спринклерной системы и подобрать соответствующие по конструкции устройства могут квалифицированные сотрудники компаний, специализирующихся на разработке и монтаже систем пожарной безопасности.

bezopasnostin.ru

Спринклерная головка



Одесский филиал Государственного проектного института

«Спецавтоматика» (71) Заявитель (54) СПРИНКЛЕРНАЯ ГОЛОВКА

Изобретение относится к противопожарной технике и в частности для установ ки в автоматические системы пожаротушения.

Известна спринклерная головка, содержащая корпус со штуцером, перекрытым клапаном и термочувствительное устройство, состоящее из двух, связанных между собой термочувствительных пластин различной инерционности (1).

Недостаток этой спринклерной головки заключается в том, что она конструктивно сложна и ненадежна в работе из-за наличия спускового устройства.

Целью изобретения является упрощение конструкции спринклерной головки °

Поставленная цель достигается тем, что в спринклерной головке, содержащей корпус со штуцером, перекрытым клапаном и термочувствительное устройство, состоящее из двух связанных между собой пластин различной инерционности, термочувствительная пластина меньшей инерционности закреплена на корпусе и имеет клиновидный паз, в котором установлена термочувствительная пластина с большей инерТ(йонностью, причем последняя контактирует с клапаном.

На чертеже изображена спринклерная головка, разрез.

Спринклерная головка состоит из корпуса 1 со штуцером 2, который перекрыт клапаном 3. На корпусе 1 закреплена термочувствительная пластина 4 малой инерционности, имеющая клиновидный паз 5, в котором установлена термочувствительная пластина б с большей инерционностью, упирающаяся в клапан 3.

Работает спринклерная головка следующим образом.

Огнегасительное вещество давит на клапан 3, который упирается в термочувствительную пластину 6, жестко установленную в клиновидном пазу 5 термочувствительной пластины 4.

При возникновении пожара происхо дит резкое повышение температуры, термочувствительные пластины 4 и б в силу своей неодинаковой инерционности нагреваются до различной тем» пературы. Термочувствительная пластина 4 с малой инерционностью нагреется до большей температуры, при этом ее клиновидный паз 5 расширится и появится зазор между ним и тер971366

Формула изобретения

10-2 мм 30 5 10-Э

2 с1д — — . « составитель 9, карпов

Редактор Г. Прусова Техред С.Мигунова Корректор C. Шекмар

Заказ 8774/13 Тираж 452 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 мочувствительной пластиной 6 с большей инерционностью. Под давлением огнегасительного вещества клапан 3 будет вдвигать в образовавшийся зазор в клиновидном пазе 5 пластину 6 до своего полного освобождения, при котором открывается отверстие в штуцере 2 и огнегасительное вещест во поступает в очаг пожара.

При незначительных перепадах температур термочувствительные пластины 6 и 4 успевают нагреваться до одинаковой температуры и клапан 3 остается в закрытом положении.

Например необходимо, чтобы спринклерная головка срабатывала при скачке температуры в защищаемом помещении, равном 15 С за 1 мин. Термоизоляция термочувствительной пластины 4 рассчитывается таким образом, чтобы разница в инерционности термочувствительных ппастин 4 и 6 обусловливала перепад температур, рав- . ный 10ОС, при указанном скачке температуры в помещении. Коэффициент линейного расширения материала, из которого изготовлены термочувствительные пластины 4 и 6, составляет 2 10- град-» (для латуни) .

Продвижение термочувствительной пластины 6 в клиновидном пазу термоM чувствительного элемента 4 при угле клийа 30 составляет

«2-10 = 1 мм 35

Таким образом, термочувствительная пластина 6 должна заходить за образующую клапана 3 в исходном положении на 1 мм в направлении, параллельном направлению движения термочувствительной пластины 6 в термочувствительном элементе 4. Тогда при этом скачке температуры клапан

3 окажется освобожденным, а выпускное отверстие спринклерной головки открытым. Огнетушащее вещество будет беспрепятственно поступать к очагу возгорания.

Реализация предлагаемого технического решения позволит сохранив быстродействие спринклерной головки упростить ее конструкцию. что в свою очередь приведет, во-первых, к повышению надежности работы спринклерной головки, а во-вторых, к снижению ее стоимости.

Спринклерная головка, содержащая корпус со штуцером, перекрытым клапаном, и термочувствительное устройство, состоящее из двух связанных между собой термочувствительных пластин различной инерционности, отличающаяся тем, что, с целью упрощения конструкции головки,термочувствительная пластина меньшей инерционности закреплена на корпусе и имеет клиновидный паз, в котором установлена термочувствительная пластина с большей йнерционностью, причем последняя контактиру- ет с клапаном.

Источники информации, принятые во внимание при экспертизе

1. йвторское свидетельство СССР

Р 608532, кл. A 62 С 37/08, 1976 (прототип).



findpatent.ru

Спринклерная система пожаротушения — что это, принцип работы

Спринклерная система для автоматической ликвидации очагов возгорания используется с XIX столетия, пройдя некоторую модернизацию с применением технических новинок последнего времени. Пожаротушение осуществляется одним из самых доступных, универсальных веществ – воды, что делает этот способ как эффективным, так и привлекательным с экономической, экологической точек зрения.

Принцип работы, оборудование системы

Свое название система получила от спринклерного оросителя – полой головки с рассекателем струи воды (розеткой), предназначенной для тушения пожара. Они монтируются через расстояния, определенные проектом автоматического пожаротушения, на водопроводные трубы, проложенные под потолком защищаемых помещений.

Находятся под давлением воды или воздуха. Срабатывание спринклерного оросителя происходит при разрушении запорного устройства – стеклянной колбы из-за расширения наполняющей ее жидкости при резком подъеме температуры воздуха над очагом начинающегося пожара.

Оросители имеют следующие характеристики для установки и эксплуатации

реклама

Для монтажа и быстрой замены при ремонте или после тушения пожара производятся изделия с наружной присоединительной резьбой, измеряемой в дюймах – R1/2, R3/4, R1, часто с полимерным уплотнителем для предотвращения протечек.

В отапливаемых помещениях с нижним пределом + 5 °C оросители предназначены для эксплуатации в спринклерной системе, заполненной водой. В зданиях, помещениях с меньшей температурой воздуха и до — 60 °C используются воздушные побудительные системы.

Выпускаются спринклеры с рядом фиксированных температур срабатывания — 57/68/79/93/141/182 °C в зависимости от максимальных значений 38/50/58/70/100/140 °C в защищаемом помещении. Поэтому возможна их установка в различных типах зданий — от офиса и торгово-выставочного зала до сауны и «горячего» цеха промышленного предприятия.

Спринклеры в водонаполненных системах устанавливают розетками вертикально вверх или вниз. В воздушных – вертикально вверх для предотвращения образования конденсата, что может быть причиной повреждения, срабатывания оросителя при его замерзании. Существуют также горизонтальные, универсальные, стеллажные, скрытые оросители, спринклеры быстрого реагирования для помещений с высотой потолка до 20 м.

Выпускают оросители с экраном для создания воздушных завес, охлаждения оборудования, а также с сеткой для образования облака тонкораспыленной воды или потока пены.

Площадь пожаротушения 1 спринклера от 9 до 12 кв. м. в зависимости от высоты помещения, типа оросителя. Расстояния между оросителями в каждой секции распределительного трубопровода определяется проектными решениями.

Для защиты от воздействия агрессивной среды, а также в декоративных целях спринклеры защищают краской, полимерными покрытиями, подвергают никелированию. Самые распространенные цвета и оттенки: бронза, металлик, белый. Но, заказать изготовителю можно практически любой цвет, если этого требует дизайн помещений. Самостоятельная окраска не допускается, вплоть до прекращения гарантийных обязательств на изделие.

Спринклер – изделие неразборное, не подлежащее ремонту. В случае повреждения, срабатывания необходима замена.

Дополнительные устройства и механизмы

Спринклерные оросители – это оконечные устройства системы, отвечающие за ее быстродействие. Кроме них, в состав установок такого типа автоматического пожаротушения входят:

• Питающие и распределительные сети водопровода, выполненные из стальных водогазопроводных или электросварных труб, произведенных по ГОСТ 3262–75 и 10704–91.
• Частично разрешено применение труб из термостойкого пластика, прошедшего испытания во ВНИИПО МЧС России, в водонаполненных системах. Но, проектирование спринклерной установки пожаротушения для каждого отдельного объекта должно быть согласовано с ГУ ГПС МЧС РФ.
• Узлы управления спринклерные (водонаполненный или воздушный). При падении давления в системе подают сигнал на включение насосов для повышения давления воды до требуемых значений по напору и расходу.
• Центральный пульт управления и контроля системы (ЦПУ) в помещении станции пожаротушения. Оно расположено обычно на 1 этаже или подвале защищаемого здания. Отделяется от смежных помещений противопожарными перегородками и перекрытием, имеет самостоятельный выход из здания, что жестко регламентировано государственными нормами.
• ЦПУ выдает все управляющие сигналы на оборудование и сблокированные с ней установки сигнализации, оповещения людей о возникновении пожара, на включение аварийной противодымной вентиляции и отключение общеобменной системы подачи и удаления воздуха, прекращение работы лифтов, начало работы насосов повышения давления в сети внутреннего противопожарного водопровода.
• Дублирующий пульт в помещении охраны предприятия. Позволяет оперативно управлять процессом тушения, реагировать на изменение ситуации.
• Основной и резервный насосы подачи воды, включаются по сигналам с ЦПУ в случае необходимости.
• Дренажный насос в приямке помещения станции пожаротушения.
• Манометры давления на всех ключевых участках системы от ввода воды в здание до крайних секций распределительных трубопроводов с установленными спринклерными головками.

реклама

В зависимости от веществ и материалов, перерабатываемых, хранимых в помещениях, технологического процесса предприятия в состав спринклерной системы автоматического пожаротушения (АСПТ) может входить дополнительное оборудование: емкости с со смачивателями, пенообразователями, сжатым воздухом, компрессоры, пусковые насосы, контрольно-измерительная аппаратура, в соответствии проектно-конструкторских решений для конкретного объекта защиты.

Где используются спринклерные системы

Согласно законодательству Российской Федерации, определен перечень зданий, которые должны быть в обязательном порядке защищены автоматическими установками пожаротушения:

• Одноэтажные здания складов горючих товаров, материалов с высотой стеллажей более 5,5 м или с количеством этажей 2 и более. Независимо от площади.

• Здания торговых центров, магазинов с любым количеством этажей площадью свыше 3500м² или подвальной (цокольной) частью зала более 200м².

• Развлекательные центры, кинотеатры, театры, концертные комплексы, клубы, имеющие более 800 посадочных мест.
• Картинные галереи, музеи, другие выставочные учреждения с общей площадью залов от 1000м².
• Отдельно стоящие здания архивов федерального и регионального подчинения.
• Подземные автостоянки, и надземные стояночные комплексы этажностью 2 и более – независимо от площади.
• Высотные здания от 30 м.

Вместе с тем существует множество ведомственных, отраслевых норм, правил, которые регламентируют оборудование установками автоматического пожаротушения помещений технологических участков, тоннелей, складов, хранилищ ценностей и информационных данных, крупных библиотек и других важных объектов. Необходимость защиты, выбор видов и типов систем, в том числе спринклерной, определяют проектные организации на основании ТЗ заказчика, генерального подрядчика или инвестора.

Так же предлагаем ознакомиться с материалом о ГОСТах и допусках строительных касок, это может пригодится при монтаже систем пожаротушения.

Проектирование, стоимость системы

Правом вести разработку проектно-сметной, конструкторской документации установок автоматического пожаротушения сегодня обладают организации, вступившие в одну из саморегулируемых организаций проектировщиков России. Об этом должны быть соответствующие документы, с не истекшим сроком действия.

Такое решение принято для защиты прав заказчиков, повышения ответственности и профессионального соответствия проектировщиков, несущих в том числе финансовые обязательства за результаты работы.

реклама

Для правильного выбора, расстановки оборудования спринклерной системы пожаротушения учитываются следующие параметры:

• Площадь, высота помещения, пожарного отсека здания.
• Характер, удельный вес пожарной нагрузки.
• Наличие технологического оборудования, внутренних уровней, стеллажей, проемов, систем вентиляции.
• Наиболее вероятное направление распространения пожара.
• Характеристики наружного и внутреннего противопожарного водоснабжения предприятия, здания.

На основании первичных данных производятся расчеты, принимаются конструкторские решения, составляются сметы на поставку оборудования, материалов, выполнение монтажных работ.

Хотя существуют федеральные сметные нормы, региональные коэффициенты цен на проведение, как проектных работ, так и усредненные ценники на оборудование, материалы, проводимые работы по монтажу, наладке оборудования – окончательная стоимость спринклерной системы пожаротушения в каждом конкретном случае, как правило, определяется договорным путем.

Испытания, проверки

Как и все инженерные сети зданий, спринклерная система пожаротушения, нуждается в регулярном обслуживании. Для поддержания ее в работоспособном состоянии выполняют следующие регламентные проверки и испытания:

• Внешний осмотр элементов системы – распределительных трубопроводов с установленными спринклерными головками, узлов управления, манометров, насосов, шкафов управления и контроля на отсутствие механических повреждений, протечек, следов коррозии. Проверяется также наличие, сохранность контрольных наклеек, пломб. Периодичность – ежемесячно.
• Проверка давления в системе, уровня смачивателя, пенообразователя, воды при наличии емкостей хранения, положение кранов, вентилей – ежемесячно.
• Контроль работоспособности основных и резервных источников водоснабжения, электропитания системы – 1 раз в квартал.
• Полная проверка, тестирование системы на центральном пульте станции пожаротушения – 1 раз в квартал.
• Смена воды в системе, промывка трубопроводов – ежегодно.
• Проверка контрольно-измерительных приборов метрологической службой – ежегодно.
• Гидравлические испытания системы – раз в 3, 5 года.

Все действия должны выполняться персоналом, имеющим соответствующие допуски, право на проведение работ с трубопроводами, емкостями, находящимися под давлением, электроустановками. Это могут быть как работники соответствующих служб предприятия, так и представители специализированной организации, занимающейся монтажом, обслуживанием и ремонтом систем автоматического пожаротушения.

В заключение можно сказать, что спринклерная система — это эффективная, сбалансированная по соотношению качество и стоимость система пожаротушения, также недорогая в монтаже и обслуживании. Такая автоматическая установка борьбы с огнем тушит пожар на начальной стадии или локализует его до прибытия пожарных подразделений. Это позволяет спасти жизнь людей, сберечь собственность.

wearpro.ru
