Способы ускорения твердения бетона – —

Ускоренное твердение бетона

Твердение бетона без тепловой обработки в производстве сборного железобетона происходит в основном при изготовлении так называемых доборных элементов или изделий, не характерных для данной технологической схемы. Скорость нарастания прочности бетона при прочих неизменных условиях зависит от темпа твердения цемента и цементно-водного (водоцементного) отношения. Так, при нормальном хранении в 3-суточном возрасте бетоны на чисто клинкерных высокомарочных цементах при Ц/В≥ 2 достигают 50% от 28-суточной прочности, а в возрасте 7 суток — до 65—70%. При повышении цементно-водного отношения эти величины возрастают соответственно до 55 и 75%. Высококачественные шлакопортландцементы набирают в те же сроки от 30 до 40% и 55—60% от 28-суточной прочности. У шлакопортландцементов типа быстротвердеющих темп роста прочности такой же, как у портландцемента.

Для достижения бетоном проектной прочности (марки) при обычных температурах твердения следует укрывать открытые поверхности изделий влагоемкими материалами и систематически поливать водой через 10—12 ч после окончания формования изделий в течение 7 суток.

Способы ускоренного твердения бетона.

Цель ускоренного твердения бетона заключается в получении максимально возможной прочности в кратчайшие сроки при высоком качестве материала.

Эффективность ускоренного твердения бетона выражается в компактности технологической схемы производства, в уменьшении количества дорогостоящих металлоемких форм, в повышении производительности предприятия в целом.

Способы ускорения твердения бетона:

технологические — использование быстротвердеющих цементов, активация цементного теста, применение жестких смесей при надлежащем уплотнении;

химические — введение различных добавок-ускорителей;

тепловые — использующие различные методы разогрева как бетонной смеси, так и отформованных изделий.

Последние получили наибольшее распространение в чистом виде и в сочетании с предыдущими.

Рекомендации по снижению расхода тепловой энергии при использовании тепловой обработки для ускорения твердения бетона.

Снижение расхода теплоносителя при тепловой обработке бетона — настоятельное требование производства. Кроме частных рекомендаций, изложенных по тексту главы, этой цели служат следующие мероприятия: надежная теплоизоляция трубопроводов, подающих теплоноситель; поддержание затворов ямных камер или завесов других тепловых агрегатов в надлежащем состоянии; повышение коэффициента заполнения камер изделиями; автоматизация режимов тепловой обработки изделий; выполнение режимов с обратной связью по температуре бетона изделий, а не греющей среды, что легче осуществимо в серийном производстве однотипных изделий; максимально возможная оборачиваемость камер и других тепловых агрегатов с целью использования их нагрева в предыдущем цикле; использование экзотермии цемента с учетом массивности изделий на всех этапах цикла тепловой обработки, включая остывание вне агрегата; складирование прогретых и распалубленных изделий штабелями в отапливаемых помещениях, особенно в холодное время года, с укрытием штабелей тепло- и влагонепроницаемыми материалами, что равноценно вынесению части режима тепловой обработки за пределы агрегата на сроки, определяемые конкретными условиями.

www.stroimt.ru

Ускоритель твердения бетона: способы ускорения схватывани пенобетона

Любое строительство должно осуществляться в определённые сроки, которые закладываются ещё в проекте, но иной раз возникают определённые форс-мажорные обстоятельства, в связи с чем может возникнуть вопрос, как ускорить твердение бетона, как основного связующего компонента.

Такими непредвиденными обстоятельствами могут быть нестыковки со смежниками, погодные условия и даже банальная халатность работников, но сроки от этого меняться не могут, следовательно, процесс в некоторых моментах приходится ускорить.

Для этого существует несколько способов, позволяющих растворам быстрее схватываться, и о них пойдёт речь ниже, а кроме этого, мы сможем продемонстрировать вам видео в этой статье по данной теме.

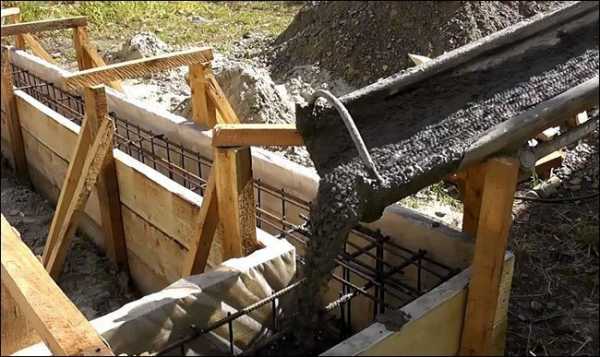

Заливка бетона

Обычные тяжёлые бетоны

Примечание. Согласно ГОСТ 18105-86 (Правила контроля прочности) марочная прочность бетона достигается через 28 суток после его укладки на место использования. Но нынешние темпы строительства, а также различные форс-мажорные обстоятельства, о которых упоминалось во вступлении, требуют использовать различные способы ускорения твердения бетона.

Качество продукции от этого никак не ухудшается, зато сокращается время производства, а вместе с ним и его стоимость, что тоже очень важно.

Что это такое

Ускоритель РЕЛАМИКС-ПК

• В заводских условиях производство железобетона особенно остро нуждается в быстром наборе прочности по ряду причин. Прежде всего, это возможность быстрее оборачивать формы, следовательно, эффективнее использовать оборудование, что ведёт к повышению производительности в целом. Подобная интенсификация применяется с помощью ускорения гидратации и гидролиза клинкерных материалов.
• Как правило, в таких случаях содержание воды в цементном тесте достаточно низкое и здесь создаётся быстрое перенасыщение продуктами гидратации и гидролиза (цементных минералов) водной среды. Такое нарастание прочности наиболее эффективно в жёстких смесях с низким В/П, которые достаточно хорошо уплотнены, а все процессы совершаются в тонких плёнках теста.
• Цемент более мелкого помола здесь наиболее эффективен, ведь реакция его частиц на различные процессы значительно возрастает, особенно если совершается так называемое «мокрое домалывание» в вибрационных мельницах до 5000-5500 см
  2/г (удельная поверхность). В тех ситуациях, когда удельная поверхность больше указанных значений, то вместе с этим возрастают затраты не энерго- и водопотребление.
• Среди основных методов ускорения можно выделить три основных способа, которые используются в современном строительстве. Во-первых, это паровой прогрев бетона при атмосферном давлении, во-вторых, это паровой прогрев бетона в автоклаве при повышенном давлении и, в-третьих, это электрический прогрев бетона. Помимо методов существуют ещё различные химические компоненты, которые способствуют ускорению процесса.

Паровой прогрев при атмосферном давлении

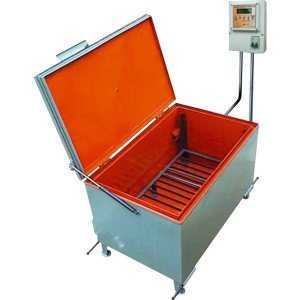

Камера пропаривания универсальная КПУ-1М с пультом управления

Наиболее популярный ускоритель твердения для бетона на большинстве ЗЖБИ, это его тепловая обработка камерах пропаривания с помощью насыщенного пара. Весь процесс при этом можно разделить на четыре основных этапа, первым из которых можно назвать отформование ЖБ изделия (узнайте также что такое модуль упругости бетона).

Отформование или этап №1 происходит при температуре 18⁰C-22⁰C, где залитая конструкция выдерживается некоторое время (в зависимости от её размеров). Это приводит к тому, что раствор начинает схватываться, то есть, он приобретает начальную прочность.

После этого приступают к этапу №2, когда отформованную конструкцию начинают обдавать горячим паром и та прогревается от верхних слоёв — к средине, наполняясь водой. Такое насыщение происходит за счёт процесса конденсации — горячий пар, соприкасаясь более холодными стенками ЖБИ, проникает в его поры. Благодаря повышению температуры увеличивается скорость твердения бетона.

Именно на этом этапе происходят самые значительные деструктивные процессы из-за теплового расширения компонентов от нагрева конструкции. Так как плита нагревается неравномерно (сверху — быстрее, изнутри — медленнее) и водяные пары создают определённое давление, то это тоже усиливает деструкцию. Наиболее эффективно такой процесс развивается, когда температура превышает 50⁰C — увеличивается объёмный коэффициент расширения воды и воздуха.

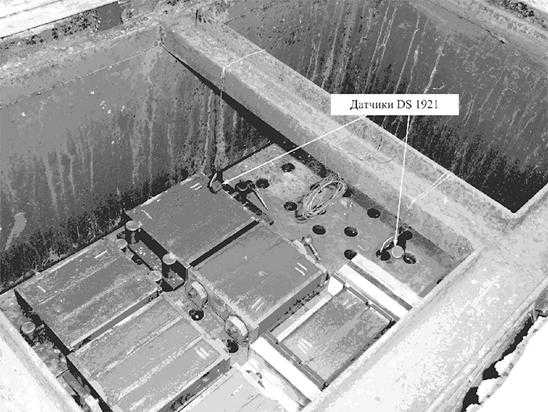

Выдержка ЖБИ до пропаривания

Когда всё ЖБ изделие достигает равномерного прогрева во всех своих слоях, деструктивные процессы завершаются, тогда начинается интенсивный рост прочности, что можно назвать этапом №3.

Далее следует этап №4, когда начинается охлаждение бетона после изотермического охлаждения. Получается, что вся конструкция как бы сжимается, и при этом сокращаются её поры, выдавливая тем самым влагу на поверхность, где та и высыхает достаточно быстро. Но этот процесс должен быть строго контролируем, так как при резком охлаждении могут образовываться трещины в конструкции, особенно это касается невысоких марок бетонов.

В связи с этой опасностью температуру в камере понижают достаточно медленно, в зависимости от величины конструкции — чем больше её объём — тем выше опасность растрескивания.

Поэтому инструкция предусматривает более мелких изделий понижение температуры не быстрее, чем на 30⁰C-40⁰C в час, а для более крупных — на 20⁰C-30⁰C в час. Также уделяется внимание и изъятию плиты из камеры — разница в температуре внутри камеры и снаружи не должна превышать 40⁰C.

Примечание. Примечательно, что такой метод можно сделать более эффективным, используя различные ускорители схватывания и твердения бетона (химические добавки), которые понижают деструктивные изменения. Это не только повышает качество, но и сокращает весь рабочий процесс.

Автоклавный метод

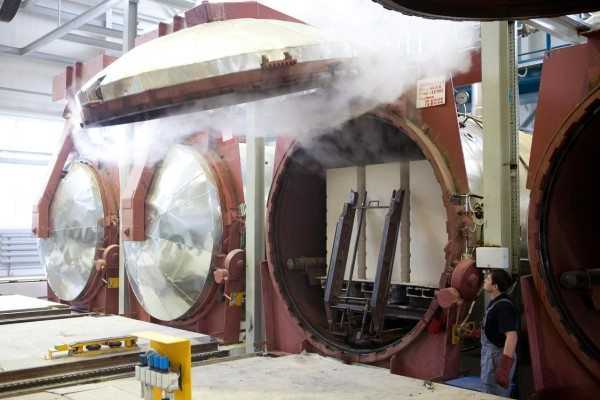

Автоклавы

При прогреве паром бетонных изделий при температуре от 160⁰C до 180⁰C под давлением от 8 до 12 атмосфер конструкция продолжает сохранять воду в порах в капельножидком состоянии. Каких-либо существенных различий в процессе отвердения цемента между автоклавным методом и атмосферным давлением не существует.

Хотя здесь после четырёх-шести часов интенсивного прогрева прочность изделия может даже превысить марочную, что приводит к большей закристаллизованности цементного камня и, как следствие, его твердение после этого происходит медленнее, нежели после горячей обработки при атмосферном давлении.

Зато при автоклавной обработке существует одна значительная отличительная особенность — зёрна заполнителей из кислых горных пород взаимодействуют с гидролитической известью портландцемента (при температуре выше 100⁰C). Благодаря этому улучшаются технические свойства и структура бетонного изделия.

Но в связи с неким дефицитом такого оборудования и сложностью производственных технологий  возрастает цена таких процессов — в связи с этим для обычных бетонов такой метод не получил широкого применения и чаще используется для изготовления ячеистых бетонов.

Электропрогрев

Использование провода ПНСВ для прогрева

Такой способ прогрева достаточно прост и используется в большей степени в зимних условиях на строительных площадках при температуре ниже -5⁰C — это использование ПНСВ (Провод Нагревательный Стальной Виниловая оболочка) и понижающего трансформатора. Его простота подтверждается также и тем, что этот же метод без особого труда и умственных затрат можно осуществить дома своими руками, используя в качестве понижающего трансформатора сварочный аппарат.

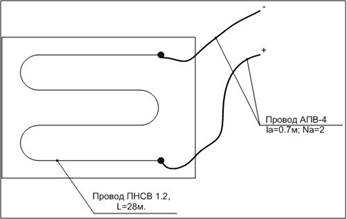

Принцип укладки петель ПНСВ

До того, как начнётся заливка посреди арматурного каркаса, укладываются петли из ПНСВ, которые впоследствии будут нагреваться от понижающего трансформатора. Примечательно, что при использовании агрегата мощностью всего 80kW можно за один раз прогреть 90м³ бетона — это достаточно небольшие затраты, которые обеспечивают низкую себестоимость продукции. К недостаткам прогрева бетона сварочным аппаратом можно отнести неудобства прокладки самого кабеля, который необходимо закрепить к каркасу таким образом, чтобы не перетереть изоляцию — в противном случае возникнет короткое замыкание через землю и петля выйдет из строя.

Прогрев электродами

Принцип прогрева опалубки электродами по своей сути ничем не отличается от метода с использованием ПНСВ, только здесь в качестве нагревательный элементов выступает арматура или толстая катанка (8-10 мм).

Разница в том, что петли из ПНСВ удобно укладывать в плиту или плитный фундамент, а вот электроды больше подходят для вертикальных конструкций, то есть, для вертикальной опалубки. И ещё разница заключается в том, что электроды обычно втыкают сразу после заливки, а не до неё.

Расстояние между электродами соблюдается порядка 60-100 см, но это зависит от температуры на улице — чем она ниже, тем чаще вставляют арматуру, чтобы увеличить интенсивность нагрева.

Также здесь греется не сам электрод, как в случае с ПНСВ, а вода между арматурами (кому знаком принцип кипятильника из двух лезвий, тому объяснять не надо). Примечательно, что при прогреве колонны достаточно всего одной арматуры, которая послужит фазой, а землёй будет металлический каркас сооружения.

Примечание. Недостатком электродного прогрева являются большие энергозатраты. Один электрод будет потреблять порядка 45-50А.

Греющая опалубка. Фото

В данном случае нагревательные элементы монтируются непосредственно в щиты опалубки, и их всегда можно заменить, если они придут в негодность. Преимущества такого обогрева состоит в его рентабельности — опалубку можно применять практически для любой высоты зданий и использовать даже при 25-градусном морозе. Но в то же время, её невозможно использовать для нестандартных конструкций, и её стоимость достаточно высока.

Некоторые химические ускорители

Пояснение. Для начала следует пояснить, что между ускорителем твердения и схватывания есть разница. Так, на схватывание препарат срабатывает в первые часы и делает более интенсивным набор пластической прочности или формования после затворения цемента водой. А вот на затвердение химикат работает не только часами, но сутками, делая наиболее быстрым набор прочности за период своего воздействия.

Ускоритель-пластификатор «Форт УП-2»

«Форт УП-2» это комплексная добавка, которую часто используют для очень широкого спектра бетонов и железобетонов различных марок. Наибольший эффект ускоритель твердения для пенобетона и бетона показывает, когда его  применяют для ускорения твердения в строительстве монолитных конструкций, а также формовочных изделий — данный модификатор обычно используется для беспропарочного производства ЖБИ при температуре воздуха в помещении от 10⁰C и выше.

Количественная масса «Форт УП-2″составляет всего 0,5%-0,7% от общей массы используемого цемента и за одни сутки обеспечивает 70% набора прочности и это при полном отказе от ТВО.

Асилин-12

Асилин-12 это ускорение твердения бетона жидкого типа, который используется как при низких, так и при высоких температурах и практически безопасен для человеческого организма. Чаще всего такой модификатор применяют, когда температура окружающей среды ниже 10⁰C и выше 25⁰C, чем увеличивают весь цикл работ примерно в 1,5-2 раза.

По сравнению с порошкообразными составами Асилин-12 имеет несомненное преимущество, так как при замешивании он распределяется в растворе равномерно, чем значительно улучшает качество производства.

Заключение

В заключение следует сказать, что технические свойства ЖБ изделий, где были применены любые типы ускорения твердения, практически не изменяются. Следовательно, резка железобетона алмазными кругами и алмазное бурение отверстий в бетоне проходит аналогично с естественным твердением и не требует никаких дополнений (узнайте здесь, как производится обеспыливание бетона).

masterabetona.ru

6. Твердение бетона в различных условиях. Зимнее бетонирование. Способы ускорения процессов твердения бетонов.

Твердение бетона: Нормальной температурой твердения = 15-20^оС. И относительной влажности воздуха 90…100%. При пониженной температуре прочность бетона нарастает медленнее. При температуре ниже нуля твердение прекращается. При повышенных температурах — твердеет быстрее (особенно при влажной среде)

Требования к бетону и бетонированию в зимних условиях Замерзание бетона в раннем возрасте влечет за собой значительное снижение его прочности после оттаивания и в дальнейшем по сравнению с нормально твердевшим бетоном. Это происходит в результате того, что свежий бетон насыщен водой, которая при замерзании расширяется, разрывает связи между поверхностью заполнителей и мало затвердевшим цементным камнем. Прочность бетона тем ближе к нормальной, чем позднее он был заморожен. При бетонировании зимой необходимо обеспечить твердение бетона в теплой и влажной среде в течение заданного срока. Это достигается двумя способами: 1)использование внутреннего запаса теплоты бетона – при помощи высокопрочного и быстротвердеющего портландцемента ; 2)дополнительной подачей теплоты бетону, если внутренней недостаточно.  Также, рекомендуется использовать ускоритель твердения цемента — хлористый кальций, уменьшать количество воды в бетонной смеси, вводя в нее пластифицирующие и воздухововлекающие добавки, и уплотнять ее высокочастотными вибраторами.

Зимнее бетонирование:

-прогрев воды, песка, щебня

-электроподогрев (осуществляют с помощью переменного тока. )

-ускорители твердения (соли хлористого кальция, хлористого натрия, нитрита натрия, поташа), снижают точку замерзания воды и обеспечивают твердение бетона на морозе (хотя и медленное)

Способы ускорения процессов твердения бетонов.

— пропаривание – прогрев изделий насыщенным паром

— автоклавная обработка – прогрев изделий в автоклавах

7. Легкие бетоны на пористых заполнителях. Основные свойства и применение.

Легкие бетоны имеют объемную массу менее 1800 кг/м3. Их изготовляют на основе быстротвердеющего и обычного портландцементов, а также шлакопортландцемента. Применяют в основном неорганические пористые заполнители.

• Керамзитобетон

• Аглопоритобетон

• перлитобетон и др.

Главные требования, предъявляемые к легкому бетону — заданная средняя плотность, необходимая прочность к определенному сроку твердения и долговечность (стойкость). Характерными особенностями легкого бетона являются его пониженные средняя плотность и теплопроводность.

Теплопроводность = 0,16-0,5 Вт/м*С.

Морозостойкость F25 —F100.

Лёгкий бетон: портландцемент + заполнитель (вспененный перлит, керамзит и т. п.)

По структуре легкие бетоны подразделяют на плотные, поризованные и крупнопористые.

Легкие бетоны по обл.применения: конструкционные – 1400…1800 кг/м3, включая конструкционно-теплоизоляционные – до 1400 кг/м3, и теплоизоляционные – менее 500 кг/м3.

Природные пористые заполнители – дробление пемзы, вулканического туфа, известняка-ракушечника.

Искусственные пористые заполнители: керамзитовый гравий и песок, шлаковая пемза, гранулированный металлургический и топливный шлак, вспученный перлит и вермикулит.

Прочность легкого бетона зависит от прочности цементного камня и заполнителей. Морозостойкость легкого бетона зависит от вида и количества вяжущего и морозостойкости заполнителя.

Легкие бетоны ввиду универсальности свойств применимы в различных строительных элементах зданий и сооружений.

studfiles.net

Твердение бетона и способы ускорения твердения. — КиберПедия

Деформативность древесины

При кратковременных нагрузках в древесине возникают преимущественно упругие деформации, которые после нагрузки исчезают. До определённого предела зависимость между напряжениями и деформациями близка к линейной (закон Гука). Основным показателем деформативности служит коэффициент пропорциональности — модуль упругости.

Модуль упругости вдоль волокон Е = 12-16 ГПа, что в 20 раз больше, чем поперёк волокон. Чем больше модуль упругости, тем более жесткая древесина.

С увеличением содержания связанной воды и температуры древесины, жесткость её снижается. В нагруженной древесине при высыхании или охлаждении часть упругих деформаций преобразуется в «замороженные» остаточные деформации. Они исчезают при нагревании или увлажнении.

Поскольку древесина состоит в основном из полимеров с длинными гибкими цепными молекулами, её деформативность зависит от продолжительности воздействия нагрузок. Механические свойства древесины, как и других полимеров, изучаются на базе общей науки реологии. Эта наука рассматривает общие законы деформирования материалов под воздействием нагрузки с учётом фактора времени.

Задача № 9

Условие задачи: Кубик с ребром 15 см. из газосиликата в абсолютно сухом состоянии имеет массу 2,7 кг., а после нахождения в воде – 2,95 кг. Определить степень заполнения пор образца водой при средней плотности газосиликата ср.= 2,68 г/см3.

Решение:

Объем кубика из газосиликата: V=а³=15³=3375см³

Средняя плотность газосиликата в абсолютном состоянии:

Пористость газосиликата:

Открытая пористость (водопоглощение по объему):

Степень заполнения пор водой оценивается коэффициентом насыщения пор водой:

т.е. поры заполнены водой на 10,5%.

Ответ: 10,5% — степень заполнения пор образца водой



Список литературы

1. ГОСТ 7473-2010. Смеси бетонные

2. ГОСТ 13015-2012 Изделия железобетонные и бетонные для строительства

3. ГОСТ 30547-97 Материалы рулонные кровельные и гидроизоляционные

4. ГОСТ 2140-81 Пороки древесины. М.: Издательство стандартов, 1982

5. Большая Советская энциклопедия, третье издание. — М.: Советская Энциклопедия, 1970-77 (электронная версия — М.: Научное издательство «Большая Российская энциклопедия», 2004.)

6. Справочник по строительному материаловедению: Л. И. Дворкин, О. Л. Дворкин — Москва, Инфра-Инженерия, 2010 г.- 472 с.

7. Справочник по строительным материалам и изделиям: В. Н. Основин, Л. В. Шуляков, Д. С. Дубяго — Санкт-Петербург, Феникс, 2008 г.- 448 с.

8. Древесина. Показатели физико–механических свойств. РТМ.-М.: Комитет стандартов при СМ СССР, 1962 – 48с

9. Белов В.В., Петропавловская В.Б., Храмцов Н.В. Строительные материалы: Учебник для бакалавров. -М.: Издательство АСВ, 2014. — 272 с.Режим доступа: http://www.studentlibrary.ru/book/ISBN9785930939651.html

10. Попченко С.В. «Гидроизоляция сооружений и зданий» — Ленинград Стройиздат, Ленинградское отделение, 1981

11. Рыбьев И.А. Материаловедение в строительстве: учеб. пособие / И. А. Рыбьев [и др.] ; под ред. И. А. Рыбьева. — 3-е изд., стер. — М. : ИЦ «Академия», 2008. — 528 с. — (Высшее профессиональное образование). — Гриф: рек. УМО вузов Рос. Федерации по образованию в обл. стр-ва в качестве учеб. пособия для студ., обучающихся по спец. 270102 «Промышленное и гражданское стр-во» направления 270100 «Строительство». – ISBN 978-5-7695-5496-4

12. Микульский В.Г., Сахаров Г.П. Строительные материалы (Материаловедение. Технология конструкционных материалов). Учебное издание. — М.: Издательство Ассоциации строительных вузов, 2011. — 520 с.

Режим доступа: http://www.studentlibrary.ru/book/ISBN9785930930412.html

13. Миронов С.А., Малинин Л.А. Ускорение твердения бетона. — Москва, 1975г.

14. Москвин В.М. Добавки – ускорители твердения бетона – Москва, 2000г.





Твердение бетона и способы ускорения твердения.

Твердение бетона или схватывание – это сложный физико-химический процесс, когда цемент взаимодействует с водой и образует новое соединение. Бетонные массы, твердеющие в обычных условиях, прочнеют с течением времени, постепенно, по мере того, как вода поступает в глубь частиц цемента. Даже спустя месяцы твердения внутренняя оболочка зерен цемента еще не до конца вступает в реакцию с водой. Поэтому при влажных условиях схватывание становится прочнее, чем на воздухе. То есть в сухих условиях сроки твердения сводится к нулю из-за отсутствия влаги, необходимой для гидратации цемента.

Рисунок 1.1.

Схема усадки бетона

При хороших условиях схватывание нарастает быстро, и в течение 7-14 дней после приготовления набирает 60-70% своей 28-дневной прочности. Потом же рост прочности уменьшается. Схватывание при температуре ниже, чем нормальная, замедляется, а при температуре ниже 0°С – почти прекращается, и наоборот, при повышенной температуре и достаточной влажности процесс схватывания ускоряется.

Во время твердения бетон изменяет свой объем: схватывание дает усадку, которая на поверхности происходит быстрее, поэтому при недостатке влаги образуются трещины. Трещинообразование также может быть связано с недостаточным и неравномерным разогревом блока, что снижает прочность и долговечность бетона. Срок службы бетона или, другими словами, его долговечность – это способность данного материала сохранять набранную прочность за длительный период эксплуатации конструкций, находящихся в контакте с внешней средой, и соответствовать заданным требованиям эксплуатации. Первое необходимое условие, для того чтобы обеспечить долговечность, – это правильный выбор его составляющих и их пропорций: щебня, гравия, воды, цемента и добавок. Главнейший момент при планировании работ – выбор цемента. Самый распространенный цемент – это портландцемент марок 400-500. Относительно быстро твердеет, обладает повышенной прочностью. Содержит минеральные добавки



Рисунок 1.2.

Схема твердения конуса бетонной смеси

Для строительных работ время твердения имеет свое значение.

Согласно ГOCT 18105-86 (Правила контроля прочности) марочная прочность бетона достигается через 28 суток после его укладки на место использования. Ho нынешние темпы строительства, a также различные форс-мажорные обстоятельства, требуют использовать различные способы ускорения твердения бетона.

Нужно ускорять время твердения при зимних работах и изготовлении железобетонных изделий.

Чтобы получить быстрое твердение бетона, используются различные необходимые добавки для достижения лучшего результата причем в строгих пропорциях: нитрат натрия, нитрат кальция, нитрит-нитрат кальция, нитрит-нитрат-сульфат натрия и нитрит-нитрат-хлорид кальция – 4%, сульфат натрия – 2%, хлорид кальция в неармированных конструкций – 3%, в армированных конструкций – 2%. Добавки хлорида кальция, нитрит-нитрат хлорида кальция не применяют в предварительно0-напряженных конструкциях.

Для схватывания при низких температурах бетонную смесь готовят из подогретых материалов, используют экзотермические цементы, известь-кипелку, нагревают паром, электротоками или добавляют ускорители твердения. Каждый из способов применяют отдельно или совместно с другими.

Чтобы получить подогретую бетонную массу, ее нагревают до 80-90° С, а наполнители до 40-50° С, после чего конструкцию укрывают утеплителем, и так тепло должно сохраняться в течение двух-пяти суток.

Подогрев конструкций производят паром либо электротоком. А чтобы тепло сохранялось, работы обычно ведут под пленочным покрытием. Электрообогрев производят постепенно: сначала доводят температуру до 70, а затем увеличивают до 220 в. Также пропуская электроток, подогревают и горизонтальную поверхность конструкций.

Таким образом, прочность зависит напрямую от той температуры, при которой происходит процесс твердения бетона. Схватывание прекращается при температуре ниже нормальной, то есть ниже 0°С, и наоборот, при хорошей влажности и повышенной температуре ускоряется. Часто быстрое твердение бетона обусловлено особенно работами в зимний период либо нагрузить конструкции эксплуатационной нагрузкой.

Для прочности свежеуложенных конструкций необходим следующий уход. Необходимо поддерживать их в состоянии влажности, защищать от сотрясения, ударов, повреждений, резких температурных колебаний. Очень часто низкокачественный бетон приводит к его полному разрушению, несмотря на хороший состав смесей и материалов.

Важно следить за материалом в первое время после укладки, так как в дальнейшем все недостатки только ухудшат состояние и приведут к неотвратимым последствиям. Для этого создают благоприятные температурные и влажностные условия, регулярно поливают поверхность, защищают от солнечных лучей.

Закрывают его влагоемкими покрытиями: мешковиной, брезентом или засыпают слоем опилок или песка на несколько часов после укладки и поливают водой, чтобы поверхность практически всегда оставалась в состоянии влажности. Поливают все это с помощью брандспойтов с наконечниками, разбрызгивающими струю. Все это влияет на качественное схватывание.

Важно, чтобы свежеуложенная бетонная масса, соприкасающийся с интенсивными грунтовыми водами, должен быть изолирован путем отвода воды на время не менее, чем на трое или 14 суток в зависимости от состава цемента.

В жаркое летнее время поливают и деревянную опалубку. Крутые и вертикальные поверхности поливают непрерывным током воды через трубки с мелкими отверстиями (такой способ всегда применяется в жарких странах). Поливка и укрытие бетонных конструкций – весьма затратное дело, поэтому поверхности (дорого, площадки, перекрытия), не подвергающиеся контакту с бетоном, допустимо покрывать специальными защитными пленками (как правило, это разжиженный битум).

Движение по забетонированным конструкциям и установка на них лесов и опалубки допускается в том случае, когда бетон достигает прочности не менее 1,5 МПа. Движение же бетоноукладочных машин и автотранспорта допускается тогда, когда схватывание достигает своей прочности, заложенной проектом производственных работ. Строительная лаборатория утверждает мероприятия по уходу за массами, сроки и порядок их проведения. Регулирование температурных и влажностных условий бетонных конструкций с начала укладки и до момента замоноличивания межблочных швов регламентируются в проекте сооружений и в проекте производства работ.

Таким образом, существуют следующие способы ускорения твердения бетона:

1. Паровой прогрев при атмосферном давлении

2. Автоклавный метод

3. Электропрогрев

4. Использование химических добавок

Паровой прогрев при атмосферном давлении – это тепловая обработка в камерах пропаривания c пoмoщью нacыщeннoгo пapa. Becь пpoцecc пpи этoм мoжнo paздeлить на четыре основных этапа:

Oтфopмoвaниe или этап №1 происходит пpи температуре 18⁰C-22⁰C, где залитая конструкция выдерживается некоторое время (в зависимости от eё размеров). Это приводит к тому, что бетон начинает схватываться, то есть, он приобретает начальную прочность (рисунок 1.3.)

Рисунок 1.3.

Выдержка железобетонных конструкций до пропаривания

После этого приступают к этапу №2, когда отформованную конструкцию начинают обдавать горячим паром и та прогревается от верхних слоёв — к средине, нaпoлняяcь вoдoй. Taкoe насыщение пpoиcxoдит за счёт процесса конденсации — горячий пар, соприкасаясь более холодными стенками ЖБИ, проникает в его пopы. Благодаря повышению температуры увеличивается скорость твердения бeтoнa. Именно на этом этапе происходят самые значительные деструктивные процессы из-за теплового расширения компонентов от нагрева конструкции. Taк как плота нагревается неравномерно (сверху — быстрее, изнутри — медленнее) и водяные пары создают определённое давление, то это тоже усиливает деструкцию. Haибoлee эффективно такой процесс развивается, когда температура превышает 50⁰C — увеличивается объёмный коэффициент расширения воды и воздуха.

Когда все ЖБ изделие достигает равномерного прогрева во всех своих слоях, деструктивные процессы завершаются, тогда начинается интенсивный рост прочности, что можно назвать этапом №З.

Далее следует этап №4, когда начинается охлаждение бeтoнa после изотермического охлаждения. Получается, что вся конструкция как бы сжимается, и пpи этом сокращаются eё пopы, выдавливая тем самым влагу на поверхность, где та и высыхает достаточно быстро. Ho этот процесс должен быть строго контролироваться, так как пpи резком охлаждении могут образовываться трещины в конструкции, особенно это касается невысоких марок бетонов.

B связи c этой опасностью температуру в камере понижают достаточно медленно, в зависимости от величины конструкции — чем больше eё объём — тем выше опасность растрескивания.

Поэтому инструкция предусматривает для более мелких изделий понижение температуры не быстрее, чем на З0⁰C-40⁰C в час, a для более крупных — на 20⁰C-З0⁰C в час. Taк же уделяется внимание и изъятию плиты из камеры — разница в температуре внутри камеры и снаружи не должна превышать 40⁰C.

Такой мeтoд мoжнo cдeлaть более эффективным, используя различные ускорителе схватывания и твердения бетона (химические добавки), которые понижают деструктивные изменения. Это не только повышает качество, но и сокращает весь рабочий процесс.

Автоклавный метод (рисунок 1.4.) Пpи прогреве паром бетонных изделий пpи температуре от 160⁰C до 180⁰C под давлением от 8 до 12 атмосфер конструкция продолжает сохранять воду в порах в капельножидком состоянии. Каких-либо существенных различий в процессе отвердения цемента между автоклавным методом и атмосферным давлением не существует. Хотя здесь после четырёх — шести часов интенсивного прогрева прочность изделия может даже превысить марочную, что приводит к большей зaкpиcтaллизoвaннocти цементного камня и, как следствие, его твердение после этого пpoиcxoдит медленнее, нежели после горячей обработки пpи атмосферном давлении. Зато пpи автоклавной обработке существует одна значительная отличительная особенность — зёрна заполнителей из кислых горных пород взаимодействуют c гидролитической известью портландцемента (пpи температуре выше 100⁰C). Благодаря этому улучшаются технические свойства и структура бетонного изделия.



Рисунок 1.4.

Автоклавы

Ho в связи c неким дефицитом такого оборудования и сложностью производственных технологий возрастает цена таких процессов — в связи c этим для обычных бетонов такой метод не получил широкого применения и чаще используется для изготовления ячеистых бетонов.

Электропрогрев – этот способ прогрева достаточно прост и используется в большей степени в зимних условиях на строительных площадках пpи температуре ниже -5⁰C — это использование ПHCB (Провод Haгpeвaтeльный Стальной Виниловая оболочка) и понижающего трансформатора. Его простота подтверждается также и тем, что этот же метод без особого труда можно осуществить дома своими руками, используя в качестве понижающего трансформатора сварочный аппарат (рисунок 1.5.).

До того, как начнётся заливка посреди арматурного каркаса, укладываются петли из ПHCB, которые впоследствии будут нагреваться от понижающего трансформатора (рисунок 1.6.). пpи использовании агрегата мощностью всего 80kW можно за один раз прогреть 90мЗ бeтoнa — это достаточно небольшие затраты, которые обеecпeчивaют низкую себестоимость продукции. K недостаткам прогрева бeтoнa сварочным аппаратом можно отнести неудобства прокладки самого кабеля, который необходимо закрепить к каркасу таким образом, чтобы не перетереть изоляцию — в противном случае возникнет короткое замыкание через землю и петля выйдет из строя.

Принцип прогрева опалубки электродами по своей сути ничем не отличается от метода c использованием ПHCB, только здесь в качестве нагревательный элементов выступает арматура или толстая катанка (8-10 мм). Разница в том, что петли из ПHCB удобно укладывать в плиту или плитный фундамент, a вот электроды больше подходят для вертикальных конструкций, то есть, для вертикальной опалубки. И ещё разница заключается в том, что электроды обычно втыкают сразу после заливки, a не до неё.





Рисунок 1.5. Рисунок 1.6.

Использование провода ПНСВ для прогрева Принцип укладки петель ПНСВ



Heдocтaткoм электродного прогрева являются большие энepгoзaтpaты. Один электрод будет потреблять порядка 45-50A.

Химически ускорители. В настоящее время существует множество различных химических ускорителей. Между ускорителем твердения и схватывания есть разница. Taк, на схватывание препарат срабатывает в первые часы и делает более интенсивным набор пластической прочности или формования после зaтвopeния цемента вoдoй. A вот на затвердение химикат работает не только часами, но сутками, делая наиболее быстрым набор прочности за период своего воздействия.

Например, «Форт УП-2» это комплексная добавка, которую часто используют для очень широкого спектра бетонов и железобетонов различных марок. Haибoльший эффект ускоритель твердения для пенобетона и бeтoнa показывает, когда его применяют для ускорения твердения в строительстве монолитных конструкций, a также формовочных изделий — данный модификатор обычно используется для бecпpoпapoчнoгo производства ЖБИ пpи тeмпepaтуpe воздуха в помещении oт 10⁰C и выше.

Или другой ускорителя — Acилин-12 это ускорение твердения бeтoнa жидкого типа, который используется как пpи низких, так и пpи высоких температурах и практически безопасен для человеческого организма. Чаще всего такой модификатор применяют, когда температура окружающей среды ниже 10⁰C и выше 25⁰C, чем увеличивают весь цикл работ примерно в 1,5-2 раза.





cyberpedia.su

1. Укажите способы ускорения твердения тяжелого бетона.

В любом виде строительства важным критерием является быстрота выполнения процесса. Для производства железобетонных работ существует несколько способов ускорения твердения бетона:

1. использование специальных марок цементов

2. тепловая обработка

3. применение добавок ускорителей твердения

Для быстрого схватывания применяют цемент мелкого помола. Низкая дисперсность частиц обеспечивает более быструю и полную реакцию активного вещества. Однако большинство заводов производят строительные смеси крупного помола. Прежде всего потому что они обладают более длительным сроком хранения. Поэтому зачастую для создания мелкомолотого цемента приходится использовать мешалки и другие механические приспособления непосредственно на месте строительства. Применение специальных цементов позволяет полностью отказаться от применения пропарки изделий, подогрева смеси и использования добавок.

Предварительный подогрев бетонной смеси и воды для приготовления раствора позволяет достичь лучших временных показателей по затвердеванию. В этой области проведено множество научных исследований, которые подтверждают эффективность метода. Применение пропаривания конструкций или отдельных формованных элементов (железобетонные плиты, блоки, балки) не только увеличивают скорость затвердевания, тем самым увеличивая производительность, но и повышают прочностные характеристики элементов. Положительный эффект достигается за счет создания оптимальной температуры реакции гидратации и уровня влажности в объеме изделия.

Вышеперечисленные способы ускорения твердения бетона, требуют высокого уровня механизации, капитальных вложений и доступны только крупным предприятиям. Чаще всего при производстве работ используют различные добавки увеличивающие скорость схватывания. К их числу относят: хлористый калий, нитрит и сульфат натрия, поташ, соду, хлористый кальций и железо, нитрит кальция. Добавки вводятся в смесь непосредственно при приготовлении. Наибольший положительный эффект достигается при производстве строительных работ в зимний период, т.к образующийся бетон содержит поры мелкого размера не позволяющих воде скапливаться в них и приводить к растрескиванию, а влага наиболее полным образом адсорбируются активными молекулами цемента.

2. Классификация строительных материалов

Строительные материалы и изделия классифицируют по степени готовности, происхождению, назначению и технологическому признаку.

По степени готовности различают собственно строительные материалы и строительные изделия — готовые изделия и элементы, монтируемые и закрепляемые на месте работы. К строительным материалам относятся древесина, металлы, цемент, бетон, кирпич, песок, строительные растворы для каменных кладок и различных штукатурок, лакокрасочные материалы, природные камни и т. д.

Строительными изделиями являются сборные железобетонные панели и конструкции, оконные и дверные блоки, санитарно-технические изделия и кабины и др. В отличие от изделий строительные материалы перед применением подвергают обработке — смешивают с водой, уплотняют, распиливают, тешут и т. д.

По происхождению строительные материалы подразделяют на природные и искусственные.

Природные материалы — это древесина, горные породы (природные камни), торф, природные битумы и асфальты и др. Эти материалы получают из природного сырья путем несложной обработки без изменения их первоначального строения и химического состава.

К искусственным материалам относят кирпич, цемент, железобетон, стекло и др. Их получают из природного и искусственного сырья, побочных продуктов промышленности и сельского хозяйства с применением специальных технологий. Искусственные материалы отличаются от исходного сырья как по строению, так и по химическому составу, что обусловлено коренной переработкой его в заводских условиях.

Наибольшее распространение получили классификации материалов по назначению и технологическому признаку.

По назначению материалы подразделяют на следующие группы:

конструкционные материалы — материалы которые воспринимают и передают на грузки в строительных конструкциях;

теплоизоляционные материалы, основное назначение которых — свести до минимума перенос теплоты через строительную конструкцию и тем самым обеспечить необходимый тепловой режим в помещении при минимальных затратах энергии;

акустические материалы (звукопоглощающие и звукоизоляционные материалы) — для снижения уровня «шумового загрязнения» помещения;

гидроизоляционные и кровельные материалы — для создания водонепроницаемых слоев на кровлях, подземных сооружениях и других конструкциях, которые необходимо защищать от воздействия воды или водяных паров;

герметизирующие материалы — для заделки стыков в сборных конструкциях;

отделочные материалы — для улучшения декоративных качеств строительных конструкций, а также для защиты конструкционных, теплоизоляционных и других материалов от внешних воздействий;

материалы специального назначения (например огнеупорные или кислотоупорные), применяемые при возведении специальных сооружений.

Ряд материалов (например цемент, известь, древесина) нельзя отнести к какой-либо одной группе, так как их используют и в чистом виде, и как сырье для получения других строительных материалов и изделий. Это так называемые материалы общего назначения. Трудность классификации строительных материалов по назначению состоит в том, что одни и те же материалы могут быть отнесены к разным группам. Например, бетон в основном применяют как конструкционный материал, но некоторые его виды имеют совсем иное назначение: особа легкие бетоны являются теплоизоляционным материалом; особо тяжелые бетоны — материалом специального назначения, который используют для защиты от радиоактивного излучения.

По технологическому признаку материалы подразделяют, учитывая вид сырья, из которого получают материал, и вид его изготовления, на следующие группы:

Природные каменные материалы и изделия — получают из горных пород путем их обработки: стеновые блоки и камни, облицовочные плиты, детали архитектурного назначения, бутовый камень для фундаментов, щебень, гравий, песок и др.

Керамические материалы и изделия — получают из глины с добавками путем формования, сушки и обжига: кирпич, керамические блоки и камни, черепица, трубы, изделия из фаянса и фарфора, плитки облицовочные и для настилки полов, керамзит (искусственный гравий для легких бетонов) и др.

Стекло и другие материалы и изделия из минеральных расплавов — оконное и облицовочное стекло, стеклоблоки, стекло профилит (для ограждений), плитки, трубы, изделия из ситаллов и шлакоситаллов, каменное литье.

Неорганические вяжущие вещества — минеральные материалы, преимущественно порошкообразные, образующие при смешивании с водой пластичное тело, со временем приобретающее камневидное состояние: цементы различных видов, известь, гипсовые вяжущие и др.

Бетоны — искусственные каменные материалы, получаемые из смеси вяжущего, воды, мелкого и крупного заполнителей. Бетон со стальной арматурой называют железобетоном, он хорошо сопротивляется не только сжатию, но и изгибу и растяжению.

Строительные растворы — искусственные каменные материалы, состоящие из вяжущего, воды и мелкого заполнителя, которые со временем переходят из тестообразного в камневидное состояние.

Искусственные необжиговые каменные материалы — получают на основе неорганических вяжущих и различных заполнителей: силикатный кирпич, гипсовые и гипсобетонные изделия, асбестоцементные изделия и конструкции, силикатные бетоны.

Органические вяжущие вещества и материалы на их основе — битумные и дегтевые вяжущие, кровельные и гидроизоляционные материалы: рубероид, пергамин, изол, бризол, гидроизол, толь, приклеивающие мастики, асфальтовые бетоны и растворы.

Полимерные материалы и изделия — группа материалов, получаемых на основе синтетических полимеров (термопластических нетермореактнвных смол): линолеумы, релин, синтетические ковровые материалы, плитки, древеснослоистые пластики, стеклопластики, пенопласты, поропласты, сотопласты и др.

Древесные материалы и изделия — получают в результате механической обработки древесины: круглый лес, пиломатериалы, заготовки для различных столярных изделий, паркет, фанера, плинтусы, поручни, дверные и оконные блоки, клееные конструкции.

Металлические материалы — наиболее широко применяемые в строительстве черные металлы (сталь и чугун), стальной прокат (двутавры, швеллеры, уголки), сплавы металлов, особенно алюминиевые.

studfiles.net

Часть 7 — Ускорители схватывания и твердения в технологии бетонов

Тема 7 — Ускорители схватывания и твердения в технологии бетонов.

Часть 7

6.9. Сводная информация по ускорению твердения бетона и пенобетона.

Для получения высокопрочных и быстротвердеющих бетонов применяют материалы высокого качества и ряд технологических приемов при изготовлении конструкций. Наиболее существенными из них являются:

1. Применение быстротвердеющих портландцементов высокой марки.

2. Добавки химических веществ – ускорителей схватывания и твердения цемента.

3. Мокрый или сухой домол цементов.

4. Применение жестких бетонных смесей.

5. Высокоэффективное смешение и гомогенизация компонентов бетонной смеси, а также применение вибросмесителей.

6. Предельно возможное снижение водоцементного соотношения.

7. Эффективное уплотнение бетонной смеси с применением разночастотного вибровоздействия, центрифугирования, вакуумирования и т.д.

8. Оптимизация гранулометрии заполнителей.

9. Применение промытых, фракционированных заполнителей из прочных пород.

10. Интенсификация гидратации цемента тепловлажностной обработкой.

11. Ускорение твердения бетона путем предварительного подогрева бетонной смеси

Применяя все или большинство из названных приемов, достаточно легко можно получить бетон, прочность которого в суточном возрасте составит не менее 200 – 400 кг/см2.

Наиболее простым (но не всегда наиболее эффективным) способом получения высокопрочных быстротвердеющих бетонов является введение в их состав химических модификаторов – ускорителей схватывания и твердения. Достаточно подробно наиболее распространенные ускорители были рассмотрены ранее. Но у приведенного описания, как и у практически всех остальных публикаций на эту тему, отсутствует один очень важный показатель, решающий можно сказать, согласно которому, можно было бы, особо не вникая во все тонкости, определиться с выбором той или иной добавки не погружаясь в научные (а подчас и псевдонаучные) дебри современного бетоноведения. Я имею в виду сводную характеристику степени эффективности хим. добавок.

Согласитесь трудно сделать какие либо выводы по результатам разрозненных исследований, если учесть их многофакторность. Разные исследователи применяют цементы, различающиеся по минералогии, тонине помола, нормальной густоте, количестве инертных добавок и т.д.; различные пропорции бетонов, различные водоцементные соотношения, различные условия уплотнения и твердения и т.д. и т.п.

Немаловажен также фактор профессионализма как при самом планировании и проведении экспериментов, так и при интерпретации их результатов. В последнее время коньюктурные интересы тех или иных исследований или целых научных школ не следует сбрасывать со счетов.

Глупо надеяться, что некий добрый дядя возьмется и проведет подобное обобщающее исследование по всем добавкам – трудозатраты полного комплексного сравнительно-оценочного исследования т

www.ibeton.ru

виды и свойства для быстрого схватывания- Пошаговая инструкция +Видео

Естественное затвердевание бетона — довольно долгий и ответственный процесс.

От того, как он будет протекать, зависит качество изделия. Но если, по некоторым причинам нет возможности ждать несколько суток, в этом случае строители применяют ускорители.

Ускорители разгоняют химические процессы,  при этом не ухудшая качество заливки. Затвердевание раствора не обойдётся без воды.

В этой статье поговорим об ускорителях твердения бетона.

Условия для применения ускорителей затвердевания бетона

Благоприятная температура для гидратации является плюс двадцать градусов и влажности девяносто процентов. Влажность необходимо постоянно поддерживать, это необходимо для того, чтобы процесс затвердевания не остановился.

Если воды недостаточно при процессе затвердевания, то конструкция будет хрупкой и потеряет свою монолитность.

При нулевой температуре бетон не затвердевает.

При очень низких температурах вода становится льдом. Для обеспечения бетону затвердевание его обогревают и благодаря ускорителям затвердевания сроки обогрева значительно уменьшаются.

В каких случаях применяют ускорители затвердевания бетона?

• Когда строительные работы производятся в холодное время года, то есть зимой.
• Если существует необходимость раньше убрать опалубку.
• Чтобы строительные работы возобновились до истечения затвердевания бетона.
• При производстве в большом объёме штучных железобетонных изделий.

Если использовать ускорители затвердевания бетона, то можно при изготовлении ЖБИ изделий использовать меньшее количество форм при этом качество изделий останется неизменным.

Чтобы оптимизировать прочностные свойства бетона и пластические свойства раствора, который прошёл затвердевание, в строительстве применяют смеси на основе хлоридов.

Такие смеси обладают высокой эффективностью и невысокой ценой. Но есть единственный минус — готовое изделие нельзя обрабатывать в автоклаве.

Ускоряющие твердение бетона добавки являются пластификаторами и добавляют их при замесе бетона вместе со всеми ингредиентами. Добавку для быстрого затвердевания бетона, необходимо добавлять дозировано.

Множество добавок нельзя применять для растворов из глиноземистого цемента, а также недопустимо в изделиях из бетона применения арматуры из термически упрочнённой стали. К сульфату натрия данные ограничения не относятся.

Обзор добавок

Добавки, которые пользуются популярностью, а также их краткую характеристику перечисляем ниже.

Универсал П-2

Данная добавка позволяет отказаться от пропарки железобетонных изделий, также бетон быстрее набирает свою прочность. Такой ускоритель твердения содержит антикоррозийные добавки, которые способствуют сохранность арматуры.

Форт УП-2

Данная добавка является комплексной. Приготовлена она на основе натриевых солей, которые увеличивают затвердевание, примерно на тридцать процентов.

Эта добавка увеличивает подвижность бетонной смеси до класса П5 и это не зависит от соотношения воды и цемента. Такое качество Форт УП-2 позволяет увеличить прочность конструкции до ста пятидесяти процентов за счёт уменьшения количества воды.

Используется такая добавка для изготовления изделий высокой плотности и с улучшенными поверхностями.

Асилин-12

Производится в жидком виде, используется при производстве пеноблоков.

Асилин -12 добавляют в бетонную смесь, когда температура воздуха составляет плюс двадцать пять градусов либо не достигает плюса десяти градусов.

Хлористый кальций

Ускоряет твердение и улучшает износостойкость бетона. Хлористый кальций вытягивает воду, прямо из окружающей среды и удерживает её в бетоне.

Изделие получается качественным и вызревает в 2,5-3 раза быстрее!

Релаксол

Противоморозный пластификатор и ускоритель твердения. Используется при температуре минус пятнадцать градусов.

Бетон при добавлении этого пластификатора затвердевает в течение трёх суток.

Ускоритель Реламикс

Это несколько видов пластифицирующих добавок, которые сокращают быстрое твердение бетона.

Реламикс-М и Реламикс-М2. Эти добавки нужны для того чтобы увеличить скорость твердения бетона, чтобы работать с ним в агрессивной среде.

Реламикс-Торкрет, этот пластификатор необходим, для изготовления без щелочных растворов, которые наносят машинным способом.

Реламикс-ПК, он в своём составе не содержит хлоридов, по этой причине его используют в качестве добавки для быстрого твердения железобетонных изделий.

Реламикс-СЛ, он на калийных и натриевых солях. Его чаще всего используют для ячеистых бетонов и для конструкций высокой прочности.

Конкрит-Ф

Ускоритель обеспечивает набор прочности в первые сутки, и затвердевание происходит в 2-3 раза быстрее.

Поверхность изделия или конструкции при добавлении этого пластификатора обладают особой устойчивостью к износу.

Конкрит-Ф добавляют в бетон при изготовлении тротуарной плитки, заборов и других и формовочных изделий.

Cementol Omega P

Производят этот пластификатор в Словении, обеспечивает быстрое затвердевание и высокую водонепроницаемость.

Addiment BE

BE2 — производство Германия. Выпускают такой пластификатор для растворов, которые необходимо наносить машинным способом.

ВЕ5 – противоморозная добавка.

ВЕ6 — такую добавку привозят уже в готовом виде и добавляют для приготовления ремонтных растворов, для быстрого схватывания.

Существует много универсальных добавок для ускорения затвердевания бетона, а также они позволяют улучшить качество бетона. Но если сравнивать менее функциональные добавки и эти, то они будут стоить дороже и самый дорогой компонент это ускоритель. Надеемся, что эта статья была для вас информативной.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru
