Способы сварки нержавеющей стали – как правильно, варить в домашних условиях, с черным металлом, инвертором, обычными электродами, полярность, каким током, тонкую, трубы

Сварка нержавейки — самые популярные способы

С нержавеющей сталью каждый человек встречается каждый день — из нее сделано множество вещей, от кухонной посуды до архитектурных деталей зданий, оград, турникетов и сложного промышленного и торгового оборудования. Но только сварщики и инженеры знают, насколько сложна сварка нержавейки. Это своеобразный «высший пилотаж» в сфере сварки металлов плавлением.

Все дело в химических особенностях нержавеющей стали. Этот металл создан довольно давно — более 100 лет назад. Даже известно имя одного из его создателей — англичанин Гарри Бреарли. При исследовании металлов для оружейного производства, он обнаружил, что при добавлении в обычную легированную сталь хрома в количестве выше 11%, сплав получает особые свойства — абсолютно не боится коррозии.

Дело в том, что хром при контакте с кислородом образует очень прочный оксид, который покрывает всю поверхность металла и не допускает возникновения любых химических реакций как при комнатной температуре, так и при нагревании и плавлении. Современные марки нержавейки содержат хрома от 11 до 30% и совершенно по разному ведут себя по отношению к свариванию — от довольно хорошо свариваемых, до практически несвариваемых.

То есть соединять детали в принципе можно, но необходимо знать, как варить нержавейку, какие инструменты и способы применять в каждом конкретном случае, как подготовить зону шва и чем шов обрабатывать по окончании сварки. Именно о методах сварки нержавеющей стали расскажет эта статья.

Виды нержавеющей стали

Промышленная и бытовая сварка листовой и профильной нержавейки требует правильного выбора способа работы. Он определяется видом металла. По основным свойства нержавейка классифицируется на:

• Аустенитную;
• Мартенситную;
• Ферритную.

Аустенитная названа так по основной фазе. Это сплавы с высоким содержанием хрома и никеля. Пример — всем известная пищевая сталь AISI 304 (08Х18Н10 по ГОСТ), активно использующаяся при изготовлении посуды, различных архитектурных деталей, дымоходов, ложек и вилок. Содержит 18% хрома и 10% никеля. Стали аустенитного типа немагнитные, пластичные, химически стойкие и прочные механически.

Мартенситные стали отличаются спецификой внутренней структуры, заметной под микроскопом. Отличаются низким содержанием углерода (сотые доли процента) и хрома до 12%. Металлы очень твердые, но хрупкие, применяются для изготовления режущих инструментов или бытовых вещей, турбин и крепежей, которые используются в слабоагрессивной среде. Широко распространена при производстве алкогольных напитков. После термообработки получают необходимую ударную вязкость и жаропрочность.

Пример — AISI 410 (12Х13 по ГОСТ). Содержит 13% хрома и 0,10-0,12% углерода. Устойчива к серным соединениям.

Ферритные — стали со средним содержанием хрома, не закаляются и очень устойчивы к агрессивной среде (кислотам, солям). Они менее пластичны, чем аустенитные и не такие хрупкие, как ферритные. Пример — AISI 430 (12Х17 по ГОСТ). Хрома — 17%, углерода — 0,10-0,12%. Относится к классу трудносвариваемых. Применяется в машиностроении для изготовления втулок, валов, штуцеров.

Как сваривать нержавеющую сталь

Широкое распространение этого вида металла привело к активной разработке методов сваривания. Сварка нержавеющей стали производится практически всеми наиболее распространенными способами — ручной дуговой MMA, вольфрамовым электродом в атмосфере аргона TIG, полуавтоматами в инертной атмосфере — MIG/MAG, лазером.

Но в отличие от обычной, углеродистой стали, при сварке нержавейки используются особые подходы, благодаря ее сложному химическому составу и физическим свойствам. Основными параметрами, затрудняющими сварку являются:

• температура плавления ниже, чем у углеродистых сталей;
• значительное тепловое расширение;
• низкая теплопроводность.

Как правило, нержавеющая сталь перед сваркой прогревается. Не требуют нагрева сплавы с содержанием углерода менее 0,20%. Но детали из металла толщиной более 30 мм следует нагреть до температуры около 150 0С. Низкая теплопроводность требует снижения силы сварочного тока на 15-20% — металл плохо проводит тепло и может прогорать в зоне сварки.

ММА-сварка

Ручная дуговая сварка ММА производится с использованием двух типов электродов. Первые — с основным покрытием (карбонаты кальция и магния) применяются при сварке постоянным током на обратной полярности (электрод подключен к положительному полюсу аппарата).

Вторым типом электродов, рутиловыми, сварить нержавейку можно как при переменном, так и при постоянном токе обратной полярности. При работе с нержавейкой эти электроды намного удобнее, чем основные — меньше разбрызгивается расплав и лучше держится дуга. Оба вида электродов используются в любом пространственном положении, но рутиловые лучше всего работают в нижнем.

TIG-сварка

Аргонодуговой метод используется при сварке тонкой листовой стали. Производится в полностью аргоновой или аргоно-гелиевой атмосфере. В большинстве случаев используется нержавеющая присадочная проволока с ручной или автоматической подачей.

MIG MAG-сварка

Сварочные работы в полуавтоматическом режиме производятся в атмосфере смеси газов 98%Ar / 2%CO2. Иногда вместо углекислого газа используют кислород в том же процентном отношении. При этом несколько улучшаются параметры шва. Варить полуавтоматом можно как объемные детали, так и тонкую нержавейку. От остальных методов MIG/ MAG отличается высокой скоростью и точностью шва.

В этом виде сварки используются различные техники:

• короткой дугой;
• со струйным переносом;
• импульсной.

Короткая дуга, как правило, используется при работе с тонкими металлами, струйный перенос — с более габаритными элементами.

Наиболее управляемый и поддающийся тонкому контролю — импульсный метод. Металл в сварочную ванну полается по каплям, благодаря чему происходит уменьшение среднего тока дуги, а, значит, и поступление тепловой энергии в зону сваривания. Зона термического влияния становится уже, что очень важно при низкой теплопроводности металла.

При импульсной сварке практически исключено появление брызг, что очень важно при необходимости получения точного шва, например, при изготовлении емкостей или декоративных элементов.

Сварка нержавейки при помощи лазера

Промышленная лазерная сварка нержавейки требует специального оборудования. В бытовых условиях она практически не реализуется. Основными преимуществами этого способа является отсутствие явления снижения прочности в зоне отпуска, если сталь была термически упрочнена. Также исключается появление одного из самых распространенных дефектов сварки нержавейки — термических трещин.

При лазерной сварке швы остывают намного быстрее, а размеры зерна получаются мельче. Сварка лазером нержавеющей стали производится как точечным, так и шовным методом. Быстрота и точность воздействия сфокусированного луча на металл не допускает возникновения оксидной пленки на поверхности расплава, соединение получается исключительно прочным. Сваривается нержавеющая сталь лазером только встык — термические напряжения, которые могут возникнуть при соединении внахлест, значительно ухудшают общую прочность конструкции.

Подготовка и финишная обработка

Качество сварки нержавейки, как и любых других металлов, зависит от подготовки зоны сваривания. Металл должен быть тщательно очищен от жира, пыли и грязи, промыт ацетоном или высокооктановым бензином и просушен. Металлической щеткой необходимо зачистить кромки деталей до характерного блеска.

Сварка нержавейки имеет свои особенности — высокий коэффициент термического расширения может вызвать появление холодных трещин, если детали сдвинуть очень плотно. Между ними необходимо оставить небольшой зазор, ширина которого определяется по справочнику или опытом сварщика.

Зачистка сварочных швов нержавеющей стали — обязательный этап завершения работ. Она производится механическим или химическим способом. Основная цель — удалить сажу и окалину, очистить зону шва от различных примесей, которые мешают образованию полноценной оксидной пленки.

Перед тем, как зачистить сварочный шов на нержавейке, необходимо тщательно осмотреть его на предмет появления трещин или иных видимых дефектов. При бытовой сварке нет необходимости в использовании дефектоскопической аппаратуры, но при промышленной — она должна применяться в обязательном порядке.

Травление кислотами производится на всех марках стали при помощи соляной и серной кислот. После обработки шва необходимо промыть зону работ чистой водой. В домашних условиях кислотное травление производится редко, более распространен механический способ.

Механическая обработка производится способом очистки металлической щеткой и обработкой мелкозернистой наждачной бумагой. Если есть возможность — обработать пескоструйным аппаратом. После механической обработки следует нанести на шов пассивирующий раствор.

Шлифовка и полировка зоны шва и поверхности изделия целиком производится при помощи полировальных и шлифовальных кругов с различными типами поверхности. Из инструментов при этом используется болгарка или вибрационные шлифмашинки.

Сварочные работы с нержавейкой имеют много особенностей и тонкостей. Если вы обладаете практическим опытом сварки нержавейки — поделитесь им на страницах нашего сайта. Ждем ваших писем и сообщений.

wikimetall.ru

Чем варить нержавейку? Технология сварки, оборудование

Чем варить нержавейку – вопрос довольно актуальный для современной промышленности. Стоит отметить, что данный тип стали — довольно прочный материал, поэтому его обработка имеет определенные нюансы. Выбор метода сварки зависит и от толщины заготовок, и от химического состава.

Нержавеющая сталь. Основные характеристики

Нержавеющая сталь – это сплав углерода и железа, легированный хромом. Большое содержание последнего элемента обеспечивает высокую стойкость материала в коррозийной среде. Оксиды хрома образовывают специальную защитную пленку, благодаря которой основной металл сохраняет свою стойкость. Дополнительно сталь легируют никелем, кобальтом, титаном. Главными преимуществами нержавейки является высока стойкость при контакте с агрессивной средой, высокая прочность, соответственно, и длительный период эксплуатации. К тому же сталь имеет хороший эстетический вид.

Особенности сварки стали, стойкой к коррозии

Данный материал имеет большое линейное расширение. Как следствие, при термическом воздействии заготовки могут деформироваться, изменять свои размеры. Чтобы избежать такой ситуации, необходимо четко придерживаться оптимального зазора между деталями, что соединяются. Действие высокой температуры может привести к тому, что легированная сталь несколько теряет свои свойства, стойкость к коррозии уменьшается. В этом случае сварной шов должен своевременно охлаждаться. Низкая теплопроводность стали требует снижения силы тока примерно на 25%. Стоит также правильно подбирать сварочные электроды, так как при большой длине возможен их перегрев. Еще одна сложность – появление тугоплавких карбидов на поверхности, межкристаллитная коррозия.

Способы варки нержавеющей стали

Существует немало методов сварки коррозионностойкой стали. При небольшой толщине метала (1,5 мм) целесообразно использовать дуговую сварку (в среде инертного газа). Чем варить нержавейку толщиной менее 0,8 мм? В данном случае используют импульсный дуговой способ. Тонкие металлы также соединяют дугой со струйным переносом материала. Все чаще используется плазменный метод сварки. Применять его можно для широкого диапазона толщины заготовок. Сечения более 10 мм варят под шаром флюса. Еще используют сварку токами высокой частоты, лазерный метод.

Аргонная сварка материала

Данный процесс происходит в защитной среде газа – аргона. Он защищает материал от воздействия кислорода. В специальном приспособлении образовывается дуга между деталью и электродом из вольфрама. В процессе нагрева кромки плавятся, возникает защищенная сварочная ванна. В дугу также постоянно подается специальная проволока для сварки нержавейки. Производится сам процесс соединения под углом 90°. Для наиболее качественной работы стоит исключить любые колебательные движения электрода. В результате получается шов, свободный от шлаков. Такое соединение отличается высоким качеством, прочностью, удовлетворяет все эстетические запросы. Сварка нержавейки газом используется во многих отраслях: химической, пищевой промышленности, автомобилестроении, авиации, теплоэнергетике. Среди недостатков можно выделить лишь большие затраты времени на сам процесс. Также технология требует специальных навыков и опыта у работников.

Оборудование для аргонодуговой сварки

Прежде всего, для данного типа соединения металлов необходим инвертор. Его модификаций и моделей довольно много: «Сварог», KEMPPI Master, BRIMA и др. Основными преимуществами аппарата является простота эксплуатации, небольшие размеры и вес, стабильная дуга. Инверторы можно применять для сварки практически любых металлов, при этом соединения будут высокого качества. Как варить нержавейку инвертором и что нужно учитывать? Прежде всего, необходимо правильно подобрать рабочий диапазон температуры. Некоторые модели не работают на открытом пространстве в холодное время. Также стоит учитывать мощность аппарата. Для бытового использования подойдет инвертор с током до 160 А (например, «Сварог TIG 200 P», PRO TIG 200 P) Детали перед соединением очищают, обезжиривают. Для сварки потребуется и газовый баллон с аргоном. Хотя на практике допускается использование разбавленного газа. К газовому шлангу крепится горелка, в держатель которой вставляется вольфрамовый электрод. На ручке горелки имеются кнопки для подачи тока и газа. Необходима также и сварочная проволока из того же материала, что и соединяемые детали.

Как происходит сварка полуавтоматом

Чем варить нержавейку при ремонте автомобиля, в быту? В этом случае часто используют метод сварки полуавтоматом. Происходить он может как в защитной среде, так и без использования газа. Применяют полуавтоматы и на крупных автомобильных предприятиях, что говорит о высоком качестве сварного соединения. Электродом и присадочным материалом в данном случае выступает специальная проволока. Работать с оборудованием можно несколькими способами: короткой дугой, струйный перенос, импульсная сварка нержавейки. Технология предусматривает работу и без защитного газа, однако в этом случае следует выбирать специальные порошковые электроды. Данный способ подходит и для работы на воздухе. Нет необходимости покупать (а, соответственно, тратить дополнительные средства) газовый баллон. Это имеет свой недостаток – со временем сварное соединение может покрыться ржавчиной. Поэтому специалисты рекомендуют все же использовать специальные электроды по нержавейке и проводить сварку с использованием аргона. На сегодняшний день существует много разновидностей полуавтоматов как отечественного («ФЕБ», «Сварог»), так и зарубежного производства (BRIMA, EWM, TRITON и др.). Выбор аппарата зависит от поставленных задач, объемов сварки и характеристик соединяемых материалов.

Использование электродной сварки

Чем варить нержавейку, если особых требований к качеству шва не предоставляется? Как правило, в бытовых условиях, при соединении всевозможных труб, в мелкосерийном производстве, а также для получения короткого шва применяется сварка электродом. Суть этого процесса заключается в образовании соединения из материала заготовки и металла электрода. К достоинствам методики можно отнести простоту исполнения, возможность соединять разные металлы (как тонкие, так и довольно большие сечения). Нет необходимости использовать газ, что удешевляет процесс. Также сварка электродами дает возможность подойти к труднодоступным участкам детали. Существуют и определенные минусы такой технологии. Во-первых, сварной шов требует очистки от образовавшихся шлаков. Во-вторых, скорость сварки небольшая.

Как выбрать электроды для сварки

Электроды по нержавейке широко используются для соединения стойких к коррозии сплавов, которые работают при высоких температурах. Как правило, стержни изготавливаются на основе никеля, хрома. При ручной дуговой сварке можно использовать два типа электродов. Первые – работают в условиях постоянного тока. Основное покрытие чаще всего состоит из магния, карбонатов кальция. Сварочные электроды с рутиловым покрытием могут работать при переменном токе. При сварке с использованием аргона применяют различные вольфрамовые стержни. Благодаря высокой рабочей температуре они не плавятся. Существует немало их разновидностей. Зеленые электроды (WP) состоят из чистого вольфрама. Они обеспечивают достаточно высокую стойкость дуги. Белые – WZ-8 – легированы оксидом циркония. Оксид тория добавляют в красные электроды. Это наиболее распространенная группа, стержни обладают высокой стойкостью. Также в вольфрамовые электроды может входить лантан, церий.

Обработка сварных соединений

После окончания процесса соединения деталей необходимо очистить шов. Это следует сделать для того, чтобы улучшить внешний вид, продлить срок службы. В противном случае в этой области может возникнуть коррозия. Прежде всего, проводится механическая очистка сварного шва. Более эстетично место соединения смотрится после пескоструйной обработки. Следующий этап включает шлифовку поверхности. При этом не рекомендуется использовать абразивы на основе корунда, так как он может спровоцировать появление коррозии. Стоит отметить, что все эти манипуляции направлены на улучшение внешнего вида детали. Защитить сварной шов от разрушений поможет травление, пассивация. Травление – это обработка поверхности специальными химическими средствами, которые разрушают возникшую окалину. При пассивации на место соединения наносится особое вещество. Под его воздействием появляется защитная пленка (из оксида хрома).

Лазерный метод сварки сплавов

Один из наиболее современных и технологичных методов соединения – лазерная сварка нержавейки. Суть этого метода заключается в использовании лазерного луча в качестве источника нагрева. Отличается такая сварка высокой скоростью, большой концентрацией энергии в месте соединения. Тепловое воздействие на зону, которая находится в непосредственной близости ко шву, незначительное. Поэтому риск образования горячих или холодных трещин минимальный. Шов, полученный в результате, отличается своей прочностью, пористость отсутствует. Также есть возможность доставить в место соединения легирующих элементов, защитного газа. Так как сварочные электроды отсутствуют, то в шов не попадают инородные соединения. Лазерная сварка может применяться даже для ювелирных изделий, так как все швы тонкие, аккуратные и прочные. Единственный недостаток – оборудование является достаточно дорогостоящим, поэтому массовое применение таких установок пока невозможно.

fb.ru

как правильно, варить в домашних условиях, с черным металлом, инвертором, обычными электродами, полярность, каким током, тонкую, трубы

Главная страница » О сварке » Сварка нержавейки » Сварка нержавейки электродами

Нержавеющая сталь является очень популярным материалом. Нержавейка активно используется в промышленной, производственной и бытовой сферах. Из коррозионностойких сталей изготавливаются многие агрегаты, конструкции, сооружения и оборудование различного назначения. Востребованность обусловлена техническими параметрами нержавейки, в частности, стойкостью к коррозии, долговечностью эксплуатации, прочностью, привлекательным внешним видом и простотой обработки.

Наиболее ходовым способом работы с нержавеющей сталью являются сварка. Сварочный процесс обладает нескольким особенностями:

• невысокий уровень свариваемости значительно влияет на формирование соединения;
• низкая теплопроводимость нержавейки приводит к тому, что свариваемые изделия проплавляются даже при достаточно небольших величинах силы тока;
• высокий коэффициент расширения означает, что при нагреве изделие как бы растягивается. В то время как при остывании появляется стягивающий эффект. Инородный металл, входящий в структуру основной конструкции и обладающий меньшим коэффициентом расширения, оставляет микротрещины. Поэтому важно правильно подбирать расходные материалы;
• при нагреве более 500°С в изделиях из нержавейки возникает межкристаллитная коррозия. Чтобы этого избежать нужно тщательно подбирать режим сваривания, а также принудительно охлаждать свариваемые детали.

Сварка электродами по нержавейке

Сваривание коррозионностойких сталей является сложным и трудоемким процессом. Данная процедура требует от исполнителя наличия теоретических знаний и практического опыта. Ещё одним важным критерием для комфортного проведения сварочных работ является правильный выбор электродов.

Особые характеристики нержавейки, а также несколько особенностей сваривания данного материала требует применения

специальных сварочных материалов. Сварка нержавейки правильно подобранным электродом является гарантией надежности, прочности и долгого эксплуатационного срока готового изделия.

Как обычным электродом заварить нержавейку

Очень часто начинающие сварщики задаются вопросом: можно нержавейку варить обычными электродами? Важно отметить, что сварка коррозионностойких сталей обычными электродами технически возможна. При отсутствии или нехватке специальных сварочных материалов можно использовать простые расходники. Многие мастера неоднократно применяли такой подход, но исключительно для обработки деталей бытового использования. Так как к промышленным конструкциям применяются повышенные требования по надежности и монолитности.

С технологической точки зрения, рекомендуется использовать специализированные электроды, имеющие подходящее покрытие. Сварка нержавейки простыми электродами

отрицательно сказывается на качестве соединения, также возможно появление микротрещин.

Вывод! Поэтому сварка нержавейки обычными электродами должна применяться как крайняя мера, только в экстренном случае или если вы мало чем рискуете.

Также часто возникает вопрос: можно ли варить нержавейку обычной сваркой? Здесь также подразумевается возможность применения простых расходников для работы с коррозионностойкими сталями.

Видео

Предлагаем посмотреть небольшой ролик, где самодельщик показывает как заварил теплообменник банной печи черным электродом. В комментариях видно, что мнения по поводу допустимости такой сварки разделились, что делает такой подход спорным.

Способы сварки нержавейки

Существует несколько способов сварки нержавеющих сталей. Каждый метод подразумевает применение конкретного оснащения и расходных материалов. О том, как правильно варить нержавейку электродами будет проанализировано далее.

Ручная электродом

Ручная сварка нержавеющих сталей электродом с покрытием является универсальной, может использоваться практически в любой отрасли. Данный метод обеспечивает приемлемое качество соединения, поэтому применяется домашними и профессиональными исполнителями. Также важным достоинством технологии ММА является простота и легкость сварочного процесса. Кроме этого, сварка нержавейки дуговой сваркой имеет ещё несколько достоинств:

• ценовая доступность электродов и оборудования;
• аппараты могут работать в течение всего рабочего дня;
• агрегаты обладают компактными размерами и небольшим весом, что позволяет быстро перемещаться по рабочему объекту;
• высокая скорость выполнения работ при умелом обращении с оснащением и расходными материалами;
• прочность сварных швов;
• существует возможность самостоятельно изучить данный способ сварки и применить на практике.

 Чтобы сварной шов обладал высокой надежностью, необходимо правильно подобрать сварочные материалы. Для ручной сварки подойдут следующие марки:

ОЗЛ-8 предназначены для того, чтобы сваривать изделия, эксплуатирующихся при воздействии агрессивных сред. При этом к наплавленному металлу не предъявляются повышенные требования по стойкости к МКК. Электродами ОЗЛ-8 исполнители пользуются для обработки ответственных конструкций.

Электроды НЖ-13 создают надежное соединение, предотвращают образование МКК. Тонкий слой шлаковой корки после остывания и сжатия рабочей зоны отпадает самопроизвольно. Это значительно ускоряет процесс, когда необходимо выполнить большое количество швов.

Электроды ЦЛ-11 характеризуются хорошей изоляцией сварочной ванны от воздействия внешних факторов. Данная марка обеспечивает прочное соединение.

При использовании данной технологии применяется постоянный ток для сварки нержавейки, полярность — обратная.

Проанализировав данные сведения, исполнитель любого уровня сможет узнать как варить нержавейку дуговой сваркой.

Ручная аргоном

Ручная сварка нержавейки в среде аргона осуществляется с помощью вольфрамовых электродов. Данная технология гарантирует получение качественных и надежных швов. Причем соединения отвечают всем поставленным требованиям, даже, если они выполнены в домашних условиях. Следовательно, аргонодуговая сварка применяется, когда исполнителю нужен эстетический результат. Швы не требуется зачищать от шлаков. Искры при сваривании отсутствуют. Это самый чистый метод соединения. Также данный способ предназначен для работы с деталями с очень тонкими стенками.

Сваривание осуществляется переменным или постоянным током прямой полярности

.

Вид напряжения зависит от толщины металла:

• если толщина свариваемых листов составляет 1 мм., то применяется постоянный ток в 30-60 А,Ø  электродов — 2 мм.
• сварка нержавеющей стали переменным током также возможна при работе с элементами толщиной 1 мм.: сила напряжения — 35-75 А, электрод Ø — 2 мм.
• данные для обрабатываемых изделий толщиной 1,5 мм.:
  • постоянный ток прямой полярности, 40-75 А, Ø сварочного прутка — 2 мм.;
  • переменный ток, 45-85 А, Ø — 2 мм.
• толщина 4 мм.: постоянный ток прямой полярности, 85-130 А, Ø — 4 мм.

Особенности данного метода:

• дугу следует поджигать бесконтактным способом, чтобы вольфрам с электродов не попал в расплавленный металл;
• сварка должна проводиться без колебательных движений стержня. Нарушение этого правила может привести к нарушению защиты рабочей зоны, что приведет к окислению шва.

Совет! При использовании данного метода можно уменьшить расход сварочных материалов. Для этого необходимо после окончания сваривания в течение 10-15 секунд не отключать подачу аргона. Подобная процедура позволяет защитить раскаленный электрод от активного окисления.

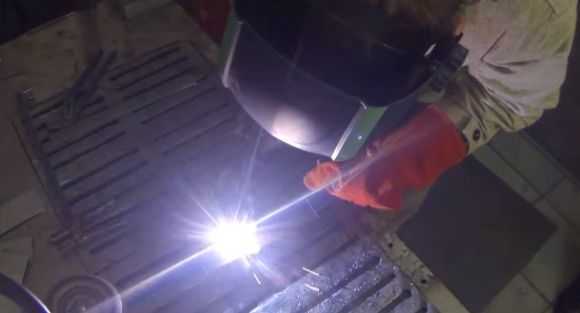

Сварка нержавейки электродом в домашних условиях

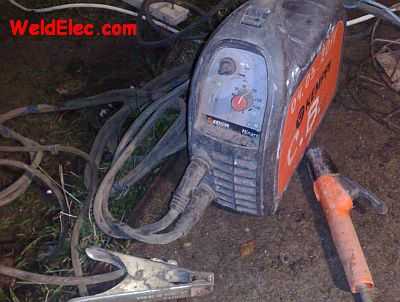

Для проведения сваривания в домашних условиях многие исполнители применяют аппараты инверторного типа.

Агрегаты подобного типа работают от стандартного источника питания в 200 В, их небольшие габариты и вес позволяют удобно перемещать и транспортировать оборудование.

Сравнительно невысокая стоимость сделала оснащение такого типа лидером продаж среди исполнителей. Сварка нержавейки инверторной сваркой создает надежное соединение.

Во время настройки инвертора следует учитывать следующие параметры:

• если толщина металла составляет 1,5 мм., то сила тока должна быть равна 40-60 А, Ø электрода — 2 мм.
• толщина детали 3 мм.: напряжение 75-85 А, Ø прутка — 3 мм.
• толщина 4 мм: ток 90-100 А,Ø  стержня — 3 мм.
• толщина 6 мм. напряжение 140-150 А, Ø расходника — 4 мм.

Сваривание производится постоянным током обратной полярности.

Сварочный процесс включает несколько этапов:

• следует удалить с рабочей поверхности ржавчину, масло и другие загрязнения, зачистка осуществляется металлической щеткой;
• кромки изделия, толщина которого превышает 4 мм., необходимо разделать. Это обеспечивает хороший уровень проплавления и заполнения сварочной ванный. Разделка производится болгаркой или напильником;
• при работе с тонким металлом, нужно плотно свести свариваемые края друг к другу, выполнить прихватки;
• изделие толщиной более 7 мм. следует подогреть до 150°С. При проведении бытовой сварки это рекомендуется делать паяльной лампой;
• работа начинается с поджигания дуги. Электрод подносится к поверхности и несколько раз дотрагивается до него, таким образом он активируется.
• соединения проводится на короткой дуге;
• в конце шва следует сделать «замок», чтобы избежать образование трещин и свищей;
• после окончания сварочного процесса, нужно дать изделию остыть, принудительно этого делать не рекомендуется;

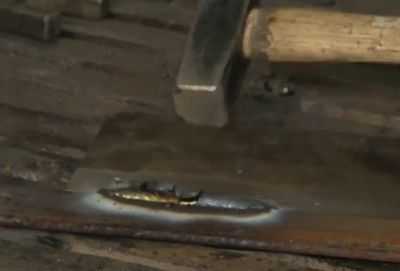

• шлаковую корку убирают молотком или зачищают примерно через пять минут после окончания работ;
• в последнюю очередь проводится полировка и шлифовка.

Полезное видео

Техника ведения шва неплохо снята крупным планом и показана в данном ролике. Тут нет пояснений, но четко показано, как это выглядит.

И еще один ролик.

Для данного метода нужны электроды, использующиеся для работы с металлами коррозионностойких и жароустойчивых видов.

Электроды, предназначенные для инверторной сварки коррозионностойких сталей:

Шов, выполненный электродами ОЗЛ-6, обладает жаростойкостью, не склонен к образованию трещин и пор. Данная марка характеризуется высокими эксплуатационными свойствами.

Электроды АНО-27 предназначены для сварки ответственных конструкций, эксплуатирующихся при статических и динамических нагрузках, а также при отрицательных
температурах.

Какими электродами варить нержавейку с чёрным металлом

На производстве, где все процессы проводятся исключительно в соответствии с технологией, чаще всего не возникает вопроса: как приварить нержавейку к черному металлу? Ведь соединение таких различных металлов в обычных условиях является неправильным, с технической точки зрения. Также потребность в такой процедуре, как правило, практически отсутствует. Но иногда такая необходимость бывает. И для этого выпускаются специальные электроды.

Также в домашних условиях процесс подобного рода вполне реален. Но для этого нужно знать химический состав свариваемых изделий, чтобы правильно подобрать расходные материалы. Ведь нержавейка и черный металл являются разнородными материалами. Также следует учитывать такой параметр как свариваемость, т.е. способность данных материалов образовывать неразъемные соединения удовлетворительного качества.

Существует два способа для соединения:

• сварка нержавейки и черного металла электродом с покрытием;
• сваривание вольфрамовыми расходниками.

При использовании технологии ММА следует применять сварочные материалы, предназначенные для цветных металлов и сплавов.

Сварочные электроды АНЖР-2.

Наиболее распространенными марками являются АНЖР-1 и АНЖР-2. Основное преимущество — возможность проведения сварки практически во всех пространственных положениях, кроме вертикального «сверху-вниз».

Также подходящим вариантом станут электроды ЦТ-28. Достоинства: шов, образованный с помощью сварочных материалов данной марки, отличается высокой жаропрочностью и жаростойкостью.

Кроме того, исполнитель может использовать специальные электроды по нержавейке.

Востребованными среди исполнителей являются электроды ESAB для сварки разнородных сплавов: ОК 67.42, ОК 67.45, ОК 67.52, ОК 68.81, ОК 68.82, ОК 92.26.

Видео

Вот демонстрация сварки маркой Zeller 6809LC.

Второй метод является менее востребованным из-за более высокой стоимости вольфрамовых электродов. Также исполнителю понадобится специальное сварочное оборудование. В процессе сварки данной технологией, необходимо тщательно следить за положением прутка. Для получения качественного и надежного соединения, нужно держать стержень перпендикулярно к поверхности свариваемых изделий.

В зависимости от толщины материалов применяются различные ток и полярность при сварке нержавейки:

• толщина изделия 1 мм.: постоянное напряжение, сила в 30-60 А, Ø стержня — 2 мм.;
• толщина деталей 2 мм.: переменный ток силой 50-80 А, Ø прутка — 3 мм.;
• толщина составляет 4 мм.: постоянный ток, сила напряжения — 90-130, Ø расходника — 4 мм.

Сварка тонкой нержавейки

Сварка тонкого металла требует от исполнителя определенного уровня знаний и навыков. При работе с тонкостенными изделиями из коррозионностойких сталей важно не только верно выбрать электроды, но правильно определить напряжение. О том, как варить тонкую нержавейку электродом и каким током сваривают нержавейку будет рассказано далее.

Если сравнивать с обыкновенной сталью, то сваривание тонкой нержавейки электродом должно проводится при меньшей величине силы тока. Требуемое количество ампер примерно на 20% меньше.

Важную роль играет диаметр сварочного прутка. При толщине свариваемого изделия 3 мм. диаметр расходника 3-4 мм.

Следует применять стержни длиной не более 35 мм. Температура нагрева не должна превышать 500°С.

Не рекомендуется резко охлаждать изделие.

Бытовая сварка тонкой нержавейки проводится с помощью инвертора. Рекомендуется выполнять следующие правила:

• не нагревать заготовки и место соединения выше температуры в 150°С;
• сварочный процесс осуществляется на малых величинах тока с высокой скоростью;
• без колебательных движений электрической дуги;
• под заготовки подкладывать пластины, которые будут «забирать» часть тепла на себя. Это предотвратит сильное нагревание рабочей зоны и возможность образования дыр.

Металл толщиной до 3 мм. варят без разделки. Между заготовками должен быть зазор в 1-2 мм.

При осуществлении инверторной сварки с помощью электродов диаметром 3 мм, необходимо выставлять напряжение величиной 80 А.

Мастера применяют для соединения тонких коррозионностойких сталей следующие марки электродов:

ЦЛ-11 — распространенная и ходовая марка сварочных материалов. Материал шва, наплавленного ЦЛ-11, отличается стойкостью к коррозии в неблагоприятных условиях.

ОК 63.20 предназначен для работы с тонкостенными элементами, работающими в контакте с жидкими агрессивными неокислительными средами при температурах до 350°С.

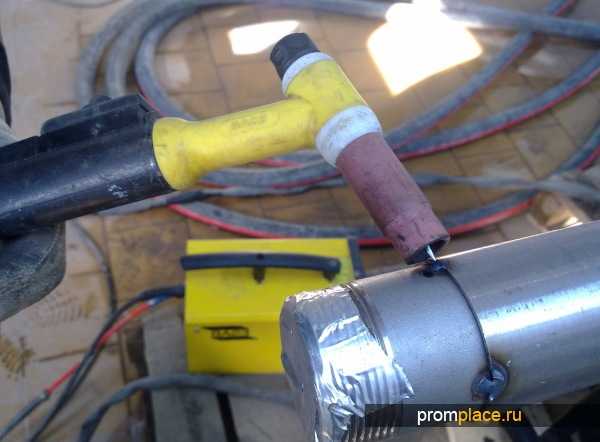

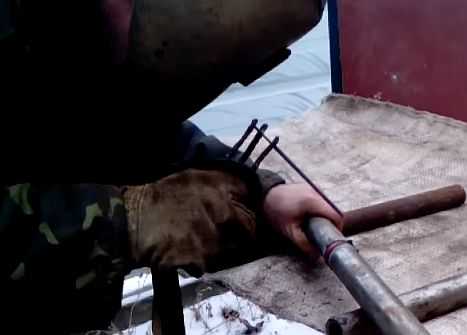

Сварка нержавеющих труб

Сварка труб из нержавеющей стали электродами является популярным видом соединения подобных изделий. Сварочные работы с трубами проводятся электродами с основной или рутиловой обмазкой. Сварочный процесс плавящимся расходником осуществляется на постоянном токе обратной полярности.

Сварка нержавейки постоянным током обладает несколькими преимуществами: малое разбрызгивание металла; простота процесса для сварщика; подходит для работы с тонкостенными трубами; качественный шов.

Вольфрамовые электроды для сварки труб из нержавеющей стали работают на постоянном токе прямой полярности. Преимущества данного способа:

• надежная защита от воздействия кислорода, которое может привести к окислению;
• устойчивая дуга;
• соединение обладает высокой коррозийной стойкость.

Независимо от выбранного способа соединения, технология сваривания нержавеющих труб включает три этапа:

1. Подготовительный делится на две части: подготовка исполнителя и подготовка основного материала. Для сварщика должны быть подготовлены спецодежда и защитная маска. Нержавеющие трубы нужно зачистить от от различных загрязнений: коррозия, краска и т.д. Стыки и площадь возле них следует обработать металлической щеткой или наждачной бумагой.
2. Сварочный процесс начинается с зажигания электрода и возбуждения дуги. Важно в ходе работ удержать дугу. Затем осуществляется соединение.
3. Важным этапом является проверка качества шва. Перед этим необходимо отбить шлак.

Электроды для труб из нержавейки:

ОК 63.20 предназначены для сварки точками, т.е. процесс производится при кратковременном поджиге и гашении электрической дуги.

Небольшой видеоролик для наглядности.

Режимы сварки

Выбирая оптимальный режим для работы с коррозионностойкими сталями, у исполнителей возникают следующие вопросы: каким током варить нержавейку и какой полярностью варить нержавейку?

Для работы с коррозионностойкими сталями используются различные аппараты, но оптимальным вариантом являются те, которые работают на постоянном токе.

В случае отсутствия постоянного тока, следует применять инвертор, который способен преобразовывать вид напряжения. Использование соответствующего типа и диаметра сварочных материалов обеспечивает качественное соединение.

Как правило! Для сварки нержавейки рекомендуется обратная полярность. Плюс на электроде, минус на нержавейке.

Однако, следует помнить, что каждая конкретная ситуация требует применения определенных расходных материалов и агрегатов.

Поэтому, чтобы узнать о том, как правильно сварить нержавейку электродами, следует ознакомиться с вышеперечисленными актуальными сведениями.



weldelec.com

Способы сварки нержавеющей стали

Нержавеющую сталь в соответствии с классификацией принадлежит к высоколегированным сталям, стойким к коррозии. Главной легирующей составляющей в них служит хром. Помимо него в химическом составе нержавейки присутствуют другие элементы, также способные влиять на ее физические и механические характеристики. Чаще всего это никель, марганец, молибден и титан. Благодаря хорошим показателям прочности и антикоррозионной стойкости данных сплавов сварка нержавейки массово применяется при изготовлении бытовых предметов и промышленного оборудования.

На показатели свариваемости у нержавеющих сталей оказывают влияние многие ее свойства. Так, пониженная теплопроводность из-за концентрированной теплоты увеличивает степень проплавления свариваемого металла. Высокие коэффициенты линейного расширения оказывают влияние на литейную усадку, что значительно усиливает деформацию материала во время и по завершении сварки нержавейки инвертором. При этом могут образовываться трещины, когда между соединяемыми заготовками большой толщины нет должных зазоров.

При повышенном электрическом сопротивлении усиленно нагреваются стальные электроды, а те, что содержат хромоникелевый стержень, во избежание негативного эффекта должны быть не длиннее 35 см. Следует также учитывать склонность нержавеющих сталей с высоким содержанием хрома утрачивать свою антикоррозионную стойкость при неподходящем режиме термообработки. Во избежание этого применяют быстрое охлаждение места сварки нержавейки электродом для достижения меньших потерь коррозионной стойкости. Выбор способа охлаждения зависит от видов сталей.



Сварка нержавейки полуавтоматом



Из различных способов сваривания нержавеющих сталей чаще всего применяют три. Это сварка нержавейки полуавтоматом с помощью такой же электродной проволоки, способ сварки электродами с покрытием, а также выполняемая в защитной аргоновой среде сварка электродом из вольфрама.

Выбор способа и режимов сварки для каждого конкретного случая происходит с учетом марки, механических свойств и коррозионных качеств стали. Причем следует принимать во внимание склонность к растрескиванию, как основного металла, так и используемого для сварки, поскольку в ходе нагрева в них происходят структурные изменения, влияющие на формирование соединения. Эти преобразования не только осуществляются в ходе плавления при сварке нержавейки с черным металлом, но и продолжаются во время охлаждения и застывания металла шва. Выбор режимов термической обработки должен обеспечивать необходимую устойчивость к коррозии, ожидаемую от соединения.





Для подготовки деталей из нержавеющих сталей под сварку, их кромки обрабатывают почти так же, как и изделия, выполненные из низкоуглеродистых сталей. Отличие только одно: стыковые зазоры в соединениях должны способствовать хорошей усадке производимых швов. Области кромок, подлежащих свариванию, качественно зачищаются металлическими щетками с последующим их промыванием ацетоновым либо бензиновым составом. Это поможет исключить жир, способный содействовать порообразованию в швах и влиять на стойкость горения дуги.



Сварка нержавейки с использованием электродов



Технология сварки нержавейки с помощью покрытых электродов ручным способом способствует получению швов должного качества. Когда образование сварного соединения не требует специальных условий, то этот метод наиболее оптимальный для сваривания нержавеющих сталей. С учетом марки стали согласно ГОСТу выбирают тип электродов с наиболее оптимальным химическим составом. Выбранный электрод должен соответствовать основным рабочим показателям свариваемой конструкции в части механических характеристик, стойкости к коррозии, а в отдельных случаях и жаростойкости.







Чаще всего сварка нержавейки газом ведется с помощью постоянных токов на обратной полярности. При наличии возможности пользоваться нужно электродами наименьшего диаметра с минимумом энергии тепла, чтобы снизить степень проплавления шва. Причем сила сварочных токов для работ с нержавеющими сталями должна быть на порядок ниже, чем для сталей обыкновенных. Это связано с тем, что от действия большего тока нержавейка, обладающая низкой теплопроводностью, при высоком электрическом сопротивлении электродов может перегреваться и даже распадаться на отдельные куски. Те же причины объясняют более высокую скорость проплавления электродами из этого сплава, в отличие от традиционных стальных.





С целью сохранения антикоррозионных свойств швов необходимо быстрое их охлаждение. При его проведении пользуются обдуванием с помощью атмосферного воздуха либо особыми медными прокладками. Сварка нержавеющих сталей класса аустенитных, относящихся к хромоникелевым, требует применения для этой цели воды, что позволит избежать обеднения хромом наружных участков соединения.



Аргоновая сварка нержавейки



Сварку нержавейки аргоном посредством вольфрамовых электродов следует использовать для случаев, когда предъявляются высокие требования к надежности сварных соединений. Также этот метод актуален для особенно тонких листов подлежащих сварке нержавеющих сталей. Процесс ведется в аргонной среде на токах прямой полярности, постоянных либо переменных. В виде присадочного материала требуется применение проволок для сварки нержавейки, обладающих большим, чем у основного сплава, уровнем легирования.





Техника сварки не должна допускать совершения электродом движений колебательного характера. Из-за них может быть разрушена защита сварочной зоны, вследствие чего подвергнется окислению расплав металла шва. Еще стоит защитить от воздействия воздуха оборотную сторону шва, хотя нержавейка не настолько нуждается в этом, как, к примеру, титан. Обеспечивают данную защиту методом поддува аргона.





Чаще всего вольфрамовые электроды используют при сварке труб из нержавейки, необходимых для транспортирования жидких составов под давлением либо газов. Их варят тоже в защитных средах инертных газов. Во избежание попадания вольфрамовых частиц в расплав сварочной ванны, применяют поджог дуги без непосредственного контакта. Также можно зажечь дугу на поверхности пластины из угля или графита, а потом уже перенести ее пламя на основную поверхность металла. Для сокращения расходования вольфрамовых электродов по окончании сварочных работ подачу инертного газа прекращают не сразу. Целесообразно сделать это спустя несколько секунд, когда закончится активное окисление разогретого электрода. Таким образом продляется время его эксплуатации.





Применение аргонной сварки нержавейки полуавтоматами способно обеспечить высокую производительность работ при хороших характеристиках швов. А использование при этом электродных проволок с содержанием никеля улучшает свариваемость.

По завершении процесса сварки полученный шов необходимо подвергнуть последующей обработке. Для повышения коррозионной стойкости с его поверхности удаляется пористый слой окислов посредством термической обработки либо травлением. Первый способ позволяет под действием температуры выше 100 ºС нивелировать различия физико-химических свойств присадочных металлов. А метод травления, более результативный в сравнении с термообработкой, предполагает погружение сварного соединения в ванну со специальным составом или нанесение на его поверхность особой пасты. Для обеспечения максимальной устойчивость к коррозии швы подвергают шлифовке и полировке.

promplace.ru

Сварка тонкой нержавейки аргоном — технологии и виды сварки листов

Сварка тонкой нержавейки является одним из самых сложных сварочных процессов. Нержавейка достаточно проблематична в сваривании, так как у нее весьма низкая температура плавления, а металл в сварочной ванной ведет себе не так как стандартный, тягучий и податливый, а подобно воде. Металл быстро растекается во все стороны и не может образовать плотный валик. Чтобы это хоть как-то смягчить этот эффект, стараются использовать пониженный ток.

Сварка тонкой нержавеющей стали

При работе с тонкими деталями все эти негативные факторы только усиливаются, так что возникает вероятность образования прожига, который потом будет проблематично заварить все по тем же причинам. Тонкие листы больше подвергаются деформации, поэтому, аккуратность проведения процедуры должна быть максимальной. Чтобы сварка тонколистовой нержавейки прошла максимально качественно, мастер должен обладать достаточным опытом. Здесь используются исключительно тонкие электроды и сварочная проволока.

Способы сварки тонкой нержавейки

Самым простым способом является использование стандартных сварочных аппаратов и электродов из нержавеющей стали с соответствующим защитным покрытием. Преимущество данного способа состоит в том, что для него не требуется большого количества дополнительных процедур и инструментов. Но это весьма опасный метод, так как его качество оставляет желать лучшего, а вероятность появления дефектов только увеличивается.

Сварка тонкой нержавейки аргоном является более безопасным способом. Аргон позволяет защитить от влияния кислорода, что помогает избежать брака, а также обеспечивает нормальный подогрев области сваривания для снятия напряжения. Это более качественный способ, но он же имеет более высокую себестоимость, что усложняет его применение для домашних условий.

Что нужно учитывать при сварке тонколистовой нержавейки

Сварка толстостенной нержавейки проходит по обыкновенным условиям, но для тонкостенной следует применять щадящие режимы, которые минимизируют риск прожига. В данном случае, если сварщик замедлится на секунду, то может образоваться дыра. Это же может случиться из-за неправильного растекания материала по поверхности, и из-за свойств самой нержавеющей стали. По причине небольшой толщины подогреву областей нужно уделять особое внимание, так как напряжения могут привести к появлению трещин и разрывов, а большие перепады температур к деформации листа. Внимание нужно обратить и на фиксацию заготовок, чтобы, они не сдвинулись во время процесса соединения.

Появление трещины при сварке тонкой нержавейки

Выбор способа

Если требуется сварить что-то быстро в домашних условиях, то можно использовать и обыкновенные нержавеющие электроды. Для этого нужно подбирать минимальные режимы сварки, но с учетом того, что ответственность работы является небольшой, то даже незначительные дефекты не сыграют большой роли.

Сварка тонкой нержавеющей стали электродами

В случае, если материал будет применяться при нагрузках и должен соответствовать каким-либо стандартам качества, то сварка тонкостенной нержавейки должна проводится в среде защитных газов. Это может быть как газовая сварка, которая даже предпочтительнее, благодаря своей относительно низкой скорости, или аргонно-дуговая, которая дает более высокое качество соединения, но оказывается более трудоемкой. «Обратите внимание! Вне зависимости от способа, температурные режимы могут быть одинаковыми.»

Режимы сварки тонкой нержавейки

Для каждой толщины металла следует подбирать свои параметры настройки оборудования, а также расходных материалов. Чтобы результат порадовал своим качеством, следует придерживаться следующих параметров:

Толщина металла, мм	Ток	Сила тока, А	Величина напряжения, В	Диаметр электрода, мм	Скорость прохождения, см/мин	Количество аргона, л/мин
1	Постоянный	30…60	11	1	12/28	2,5
1,5	Постоянный	40…70	12	1	9-19	2,7
2	Переменный	50…80	13	2	14-13	2,9
2,5	Постоянный	60…90	14	2	—	3

Технология сварки тонкой нержавейки

Перед тем как будет происходить сварка листов нержавейки, следует подготовить материал к этому процессу. Листы нужно очистить, пока на них не появится металлических блеск. Помимо того, что на них не должно быть мусора, следует позаботиться об отсутствии налета, жировых пленок и прочего. Все это можно очистить при помощи щетки по металлу, что уберет все лишнее, а потом можно пройтись ацетоном или другим растворителем, чтобы обезжирить место соединения.

Обработка ацетоном нержавейки перед сваркой

«Обратите внимание!

При работе с очень тонкими листами, не следует счищать слишком толстый слой металла щеткой.»

После подготовки поверхности на нее следует выложить флюс, который улучшит свойства сваривания. Затем нужно подогревать металлическую заготовку до температуры, примерно, в 250 градусов Цельсия, пока поверхность не начнет менять цвет. Это не только сделает процесс сваривания более удобным, но и убережет от образования напряжений.

Разогрев нержавейки перед сваркой

После этого уже можно приступать к непосредственному свариванию. Аккуратными движениями электрод подается на заготовку. Действовать следует достаточно быстро и четко, чтобы не прожечь поверхность металла. Постепенно и равномерной требуется пройти всю длину шва, чтобы не получилось неравномерных деформаций. Как только шов будет закончен, необходимо принудительно быстро остудить его, так как в ином случае будет вероятность появления ржавчины в этих местах. После остывания его можно зачистить и придать более эстетический вид.

Контроль качества сварного шва

Вне зависимости от того, какие виды сварки нержавейки стали применялись, следует проконтролировать результат. Все это проводится по ГОСТ 15467-79. Существует несколько основных методов, которые помогают сделать проверку без разрушения:

• Амиак. Принцип данного способа основан на различной окраске индикаторов, когда на них начинает действовать данное вещество;
• Керосин. Здесь применяется принцип капиллярного проникновения вещества сквозь материал шва;
• Гидравлическое давление. Помогает не только определить герметичность, но и качество прочности сделанного соединения.

«Важно!

За счет использования тонких листов, метод с разрушением не стоит применять.»

Меры безопасности

При разогревании металла горелкой нужно следить, чтобы поблизости не было легковоспламеняющихся предметов. Также нужно выставлять баллон с газом на безопасное расстояние от открытых источников огня и следить за его герметичностью. При использовании электро-дуговой сварки нужно следит за соблюдением электробезопасности. Здесь часто идет работа с горячими предметами, так что спецодежда и защитные перчатки также не будут лишними.

svarkaipayka.ru

Сварка нержавеющей стали применяемые технологии

Такой процесс, как сварка нержавеющей стали, требует серьезного подхода. Любое несоответствие технологии выполнения работ может привести к отрицательному результату. Химический состав нержавеющей стали и ее физические свойства определяют целый ряд требований к способам и технике выполнения работ.

Свариваемость нержавеющей стали

На способность сваривания различных марок нержавеющей стали влияет целый ряд факторов, наиболее существенными из них являются:

• Данный материал по сравнению с низкоуглеродистой сталью имеет меньшую теплопроводность, для различных марок такая разница может составлять 50-100%. Поэтому технология выполнения работ должна учитывать этот фактор, так как повышенная концентрация тепла в районе сварочного шва вызывает прожог металла. Для устранения такого влияния необходимо выбирать режим сварки с пониженным на 17-20% током.
• Нержавейка отличается и повышенным электрическим сопротивлением, что может привести к значительному нагреву электрода, именно этот фактор объясняет значительную скорость его сгорания, к которой необходимо привыкнуть. Поэтому работу желательно выполнять хромоникелевыми электродами.
• Нержавеющая сталь имеет значительный коэффициент линейного расширения. В связи с этим при сваривании деталей, имеющих значительную толщину, необходимо выдерживать определенный зазор, который обеспечит необходимую усадку шва. Пренебрежение данным правилом способно вызвать появление трещин.
• При сварке аустенитной хромоникелевой нержавейки, при неправильном режиме термической обработки, существует возможность потери ей своих антикоррозионных качеств. Это связано с образованием карбидов железа и хрома. Одним из основных способов борьбы с этим явлением является быстрое охлаждение сварного шва, холодная вода, применяемая для этой цели, позволит значительно уменьшить потерю стойкости к коррозии.

Разнообразие применяемого сварочного оборудования позволяет выполнять такой процесс как сварка нержавейки не только в промышленных масштабах, она вполне осуществима в домашних условиях.

Как подготовить металл

По большому счету подготовка нержавейки к сварочному процессу не отличается от аналогичных процедур для других металлов. Единственное на что требуется обратить особое внимание, это следующие моменты.

• Кромки свариваемых деталей зачищаются до стального блеска, лучше всего это сделать металлической щеткой.
• Поверхности обезжириваются при помощи подходящего растворителя, можно применять авиационный бензин, ацетон. Этот прием позволит снизить пористость шва и повысит устойчивость дуги.

Методы сварки нержавеющей стали

Существует множество способов сварки такой стали в домашних и заводских условиях, чаще всего применяют следующие ее виды:

• ММА (покрытыми электродами).
• В режиме DC/AC TIG (аргонодуговая с применением вольфрамового электрода).
• Полуавтоматическая (MIG) аргоновая сварка с использованием нержавеющей проволоки.
• Контактная точечная и шовная (сопротивлением).
• Холодная (соединение под давлением без плавления).

Эти способы и разберем более детально.

 MMA

В случае отсутствия каких-либо жестких требований к качеству сварного соединения вполне можно выполнить сварку покрытым электродом, это основной тип сварки, применяемый в домашних условиях. Основная трудность заключается в правильном его подборе. Лучше всего узнать марку нержавейки, которую необходимо сварить, выяснив по ГОСТу свойства материала необходимо выбрать соответствующий им электрод.

• В большинстве случаев сварка осуществляется током обратной полярности.
• Работа должна выполняться электродом минимально возможного диаметра, сварочный ток должен обеспечивать небольшую передачу тепловой энергии, как уже говорилось, его величина должна быть снижена.
• Технология выполнения работ предполагает быстрое охлаждение завершенного шва. С этой целью необходимо осуществлять обдув сжатым воздухом или использовать медные подкладки под детали. Для некоторых типов стали допускается применение холодной воды.

 DC/AC TIG

Аргоновая технология сварки применяется при повышенных требованиях к качеству шва, она дает отличные результаты при работе с тонкой нержавейкой. Такой способ рекомендован для сварки труб, работающих под давлением.

• Работы могут выполняться как на постоянном, так и на переменном токе.
• Присадочная проволока должна иметь более высокую (по сравнению с основным металлом) степень легирования.
• Для предотвращения нарушения зоны сварки необходимо избегать колебательных движений электродом, это также предотвратит окисления стали. Защита внутренней стороны шва нержавейки должна осуществляться поддувом инертного газа (аргона). Кстати, нержавейка, в отличие от титана, не так критична к качеству защиты внутренней стороны.
• При работе поджог дуги необходимо выполнять бесконтактным методом, в крайнем случае, можно ее зажечь на графитовой (угольной) плите и перенести ее на сталь, это предотвратит попадание в сварочную ванну вольфрама.
• Режимы сварки выбираются исходя из толщины свариваемых деталей. При этом определяется полярность и сила тока, диаметры присадочной проволоки и электрода, скорость выполнения сварки и примерный расход аргона.
• Расход вольфрамового электрода можно значительно снизить простым способом. После разрыва дуги и окончания сварки н отключайте подачу аргона, пусть он в течение 10-15 секунд обдует электрод, это снизит его окисление.

Полуавтоматическая сварка MIG

Принципы такого метода практически не отличается от описанного выше метода, данная технология отличается механизированной подачей нержавеющей проволоки. Сварка нержавейки на таком оборудовании позволяет получить соединение высокого качества, кроме того значительно ускоряется и упрощается сам процесс выполнения работы. Различные сварочные техники позволяют соединять материалы различной толщины:

• Сварка короткой дугой применяется для тонкой листовой стали.
• Метод струйного переноса применим к деталям со значительной толщиной.
• Технология импульсной сварки считается наиболее управляемым способом осуществления сварочных работ. Металл при ней подается серией импульсов, это позволяет значительно снизить среднюю величину сварочного тока, что уменьшает тепловое воздействие и исключает возможность прожога металла.

Контактная сварка

Точечная и роликовая сварка нержавеющей стали может осуществляться на оборудовании, предназначенном для соединения других металлов. Такому виду сварки подвергаются тонкие листы металла (до 2 мм). Разница заключается в применяемых режимах.

Повышенное сопротивление нержавейки приводит к увеличенному выделению тепла в процессе работы, поэтому точечная сварка должна осуществляться при меньшей силе тока и увеличенном давлении сжатия. Это позволит сократить время цикла и предохранит сталь от прожога, кроме того снижается возможность образования карбидов и шов нержавейки не теряет своих антикоррозионных качеств. Стоить отметить, что роликовая сварка обеспечивает большую надежность шва, точечная технология применяется в основном для неответственных соединений.

Холодная сварка

Данный метод в домашних условиях не применим, но используется на производстве. Холодная сварка (под давлением) нержавейки не предполагает плавления соединяемых элементов. При этом основную работу выполняет приложенное давление. Принцип данного метода сварки основан на соединении заготовок на уровне кристаллической решетки стали.

При сварке нержавеющей стали заготовки соединяются внахлест или в тавр. Величина нахлеста выбирается в зависимости от толщины металла. Холодная сварка может выполняться по односторонней или двухсторонней схеме. В первом случае пластической деформации подвергается только верхний лист нержавейки, давление прилагается только к нему. При этом качество соединения не страдает. При двухсторонней сварке давление прикладывается к обеим свариваемым деталям.

Существует еще несколько способов сварки нержавейки, считают перспективными плазменные и лазерные технологии, но так же как в случае с холодной сваркой, применение их в домашних условиях затруднено. В основном применяют первые три из описанных технологий. При этом важно помнить, какой бы способ не был бы выбран, качество сварного соединения нержавейки в первую очередь зависит от квалификации исполнителя.

Похожие статьи

goodsvarka.ru

Сварка нержавейки электродом в домашних условиях

Сварка нержавеющей стали является одной из самых трудных в сварочном деле. Ванна, при работе, получается текучей и создает сложности при формировании потолочных и вертикально расположенных швов. Разжиженный металл при выполнении этого вида работ стекает не только с вертикальных поверхностей, но и с горизонтальных. Именно поэтому при сварке нержавейки требуются аккуратность и четкость в движениях: только благодаря этим действиям получается качественный шов.

Способы сварки нержавейки

Выделяются три основных способа для промышленных и домашних работ:

1. Сварка электродами. Она характеризуется тем, что плавящийся электрод выступает в виде материала для создания шва. Чаще всего для производства работ такого типа применяют сварочный агрегат — инвертор.
2.  Аргоновая сварка с вольфрамовым электродом. В ней неплавящимся электродом плавят металл заготовленной детали, который в свою очередь служит материалом для создания шва. Еще одной разновидностью работы с использованием аргона, является сварка с помощью присадочной проволоки без покрытия. В ней защитную функцию сварочной ванны выполняет инертный газ – аргон.
3.  Полуавтоматическая сварка плавящимся электродом, выполняемая в газовой среде (углекислота; аргон и углекислота).

В данной стать постараемся ответить на вопрос, можно ли варить нержавейку обычным электродом.



Требования к выбору электродов

Для того чтобы сваривать нержавеющий металл необходимо подобрать электроды.Если рассуждать логически, электроды  нужно использовать предназначенные для таких работ. Они должны обладать следующими особенностями:

• Небольшим показателем температурного расширения
•  Высоким значением упругости
•  Высокой степенью теплопроводности и износоустойчивости
•  Большим сопротивлением термической ползучести.

Ассортимент  электродов весьма широкий. Если не вдаваться в детали каждой конкретной марки, а полагаться на жизненный опыт многих сварщиков можно сделать небольшие выводы.  На сегодняшний день распространенным вариантом среди мастеров являются электроды ОК 67.60 шведской фирмы ESAB. Они подходят для многих коррозиестойких сталей, таких как 08Х18Н10,  12Х18Н10Т,  12Х18Н10 и т.д.  ESAB  ОК67.60 с рутилово-кислым покрытием имеют легкий повторный поджиг, уверенно держат дугу, шов получается чистым и ровным. Образующийся шлак при этом отделяется легко. Заварить аккуратный шов с их применением под силу даже новичку.

Электроды отечественного производства идут в основном с базисным покрытием. Распространенными  марками являются ОЗЛ-8, либо ЦЛ-11.  Они дешевле, но требуют от сварщика определенного мастерства.  Данные электроды часто залипают, имеют нестабильную дугу, но все же обеспечивают  неплохие антикоррозионные свойства шву.

Где чаще всего применяется метод

Области, в которых применяется сварка нержавейки инвертором, обширны за счет мобильности инвертора. Он не привязан к единому месту, поэтому работы могут выполняться как в домашних условиях, так и на производстве.

Сварка нержавеющей стали электродами будет полезна только при создании коротких швов. РДС востребована в следующих видах работ:

•  Изготовление деталей в малых масштабах
•  Установка металлоконструкций. Имейте ввиду, что данный вид сварки возможен при условии, что объем запланированных работ небольшой
•  Сооружение прихваток во время установки конструкций под сварочные работы
• Устранение дефектов на небольших участках шва
• Наплавка

Резюмируя вышесказанное, стоит еще раз отметить, что сварка нержавейки электродом используется в случае, если предстоящие работы не имеет большого масштаба. Поэтому инверторное соединение нержавеющих сталей подходит для использования в личных целях, и в целях производства на малых участках. Соединяемыми элементами выступают металлические конструкции, предметы из нержавеющей стали или трубы.

Если вы все же намерены выполнить сварку нержавейки с помощью электродов, то последовательность выполнения работ описана ниже.

Подготовка к РДС в домашних условиях

Стоит понимать, что наличие большого опыта в сварочном деле не выступает гарантом создания аккуратных и качественных вертикальных швов.

Сварка нержавейки в домашних условиях возможна после подготовки свариваемых поверхностей к будущему соединению. Выполните следующие действия перед передачей материала в работу:

1.  Удалите загрязнения с поверхностей и счистите возможный налет.
2.  Обработайте кромки растворителем для удаления жира. В противном случае он ухудшит стабильность дуги, и получение качественного шва станет невозможным
3.  Нанесите на поверхности специальный препарат, предотвращающий налипание сварочных брызг.

Если говорить о ММА-сварке нержавеющих сталей, необходимо тщательно подбирать сварочные материалы  и не перегревать деталь , ведь перегрев ведет к выгоранию легирующих компонентов.



Процесс сварки нержавеющих металлов дома

Как правильно варить нержавейку электродами подскажут следующие рекомендации:

1. Для соединения сталей из нержавеющего металла используйте ток обратной полярности. В ходе сварки наблюдайте за швом: в идеальном варианте он не должен проплавляться. Если проплавка происходит, то следите за тем, чтобы этот процесс был минимален.
2. Оставляйте небольшой зазор в сварном стыке: он поможет создать благоприятную среду для оптимальной усадки.
3.  Сварка нержавейки обычным электродом типична для домашних работ. Если вам предстоит соединять толстые поверхности, то используйте электроды, имеющие большой диаметр. При выборе воспользуйтесь специальными таблицами, ведь неправильно подобранный рабочий инструмент нарушит герметичность шва и создаст риск образования пор и микротрещин.
4. Чтобы правильно выбрать нужную величину сварочного тока используйте для работы таблицы, в которых приведено нормирование значений, исходя из толщины используемых материалов. Как правило, для качественного соединения шва используется ток с минимальным значением 20% от тока, применяемого для сварки низкоуглеродных сталей.
5.  После того, как создание шва завершено, дайте ему остыть. Это позволит стали противостоять появлению коррозии.
6. Охлаждайте шов с помощью медных прокладок. Аустенитная сталь охлаждается при помощи воды.

Процесс сварки подошел к концу, дальше требуется провести работы по сохранению антикоррозионных свойств свариваемых деталей.

Почему ржавеет нержавейка — как защитить сварочный шов

Нержавеющая сталь крайне чувствительна к механической зачистке после сварки, при которой снимается верхний окисленный ( пассированный ) слой материала. Именно он защищает сварочный шов от ржавчины. Восстановление окисленного слоя происходит примерно 4-6 часов  в зависимости от марки.  В течении этого времени не допускается попадание органики в зону зачистки, что зачастую является невыполнимым.  Возможное решение этой проблемы заключается в использовании  специального спрея  после механической зачистки. Консервант состоит из пассивирующих присадок и синтетических масел.



svarkagid.ru
