Способы соединения бруса в углах – Соединения бруса в углах и прямых стенах дома — Стройфора

Соединения бруса в углах и прямых стенах дома — Стройфора

Соединения бруса в углах и прямых стенах дома требуют прочности и герметичности. На герметичность брусового дома огромное влияние оказывает влажность стройматериала. Если строить дом из бруса естественной влажности, при усушке и усадке сруб будет испытывать значительные внутренние напряжения, что может привести к его деформациям.

Применив пиломатериал, который был просушен до 20%, можно убить в зародыше сразу несколько проблем – щели, трещины, сильную осадку и пр. В идеале – использовать для сруба профилированный или клееный брус из ламелей камерной сушки. Усадка такого сруба будет минимальной.

Второй метод избежать продувания углов – выполнять эти углы особыми, сложными формами соединений.

Углы должны быть прочными. На сруб действуют силы от возможных подвижек грунта, от собственного веса и веса крыши, кровли и снега, а также давление от силы ветра. Углы должны выдерживать все нагрузки, а кроме того, выдерживать деформации от колебаний линейных размеров вследствие дождя, снега и изменений тепло-влажностного режима.

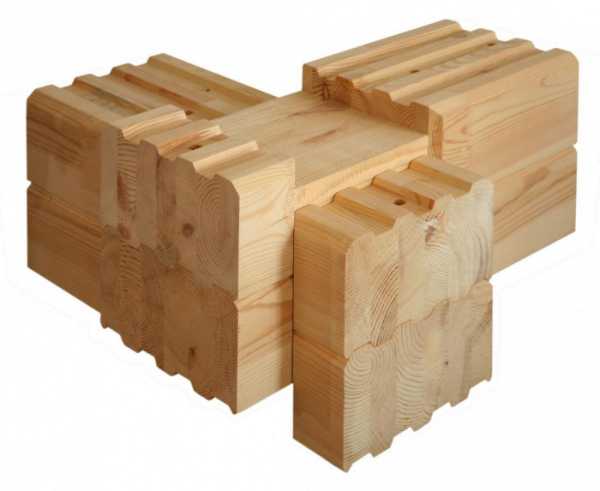

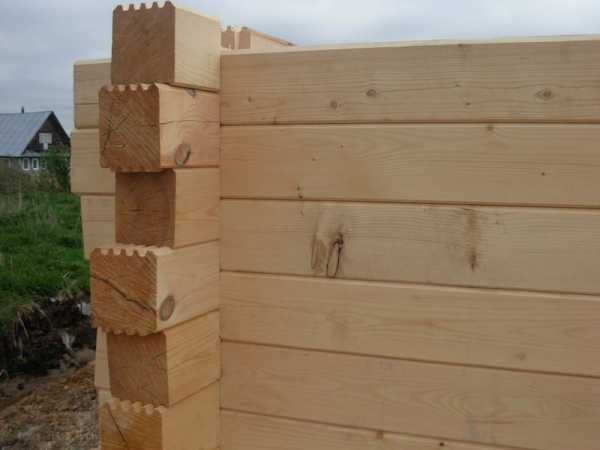

Угловое соединение с остатком

Очень важные плюсы этого вида рубки:

• Продувание с улицы минимальное, даже при сильном ветре и в мороз;
• Высокая надежность. Даже не зафиксированные нагелями, брусья, соединенные в углах одним из видов рубки с остатком, не смещаются даже при умеренных подвижках грунтов основания под действием пучения или сейсмики. Нижние венцы держит вес верхних и плотное соединение углов.

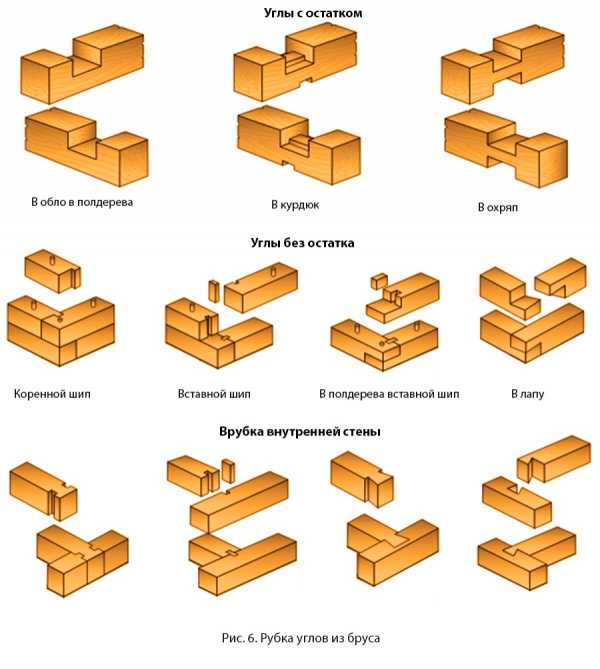

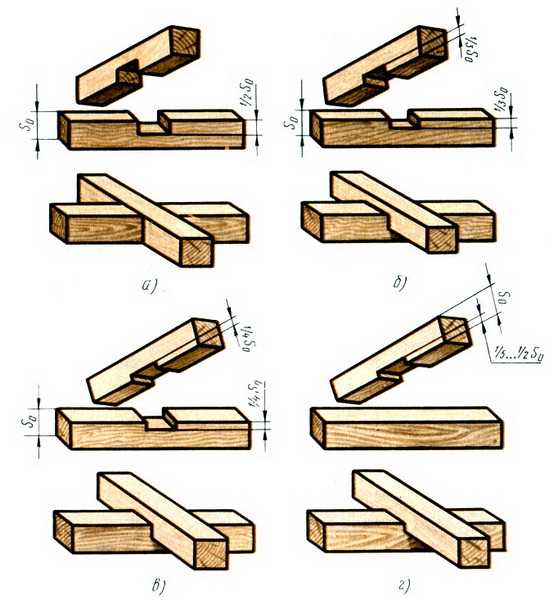

Основные виды рубки с остатком

Способ рубки односторонним замковым пазом

Данный способ одинаково хорош и для квадратного бруса, и для профилированного. Одна сторона бруса выпилена с образованием паза, перпендикулярного оси бруса. Толщина паза равна половине толщины бруса, ширина и длина паза одинаковы. Замок получается, когда этот паз вмещает ½ бруса, расположенного к нему перпендикулярно. Такой венец плотно фиксирован в отношении нижележащего венца одного направления. Дополнительная фиксация нагелями придает углу достаточную прочность.

Рубка двусторонним замковым пазом

Этот вид рубки немного сложнее – выбирать пазы придется и с верхней грани бруса, и с нижней. Пазы в этом случае имеют ту же ширину, что и при способе одностороннего паза и глубину, равную ¼ толщины. Двусторонняя выборка пазов отнимает в два раза больше времени и требует большей точности, но дает неоспоримое преимущество – жесткую фиксацию каждой пары брусьев не по одному, а по двум направлениям. То есть налицо уже пространственная жесткость. Теперь при любых температурных и влажностных колебаниях сдвиг брусьев и венцов относительно друг друга практически невозможен.

Рубка четырехсторонним замковым пазом

Очень сложная рубка, пазы могут быть как симметричны, так и ассиметричны, и выбрать такой сложный паз вручную крайне трудоемко. Обычно такие сложные пазы с идеальной геометрией делают на оборудовании, производящем домокомплекты. Затем на стройке эти комплекты собираются из нумерованных брусьев, как конструкторы Лего.

Сложная и дорогая обработка, но практического улучшения герметичности угла не наблюдается, хотя в теории такой угол должен стать совершенно идеальным.

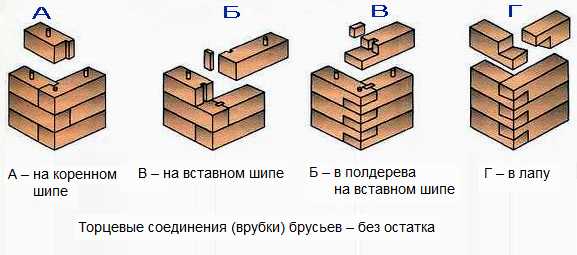

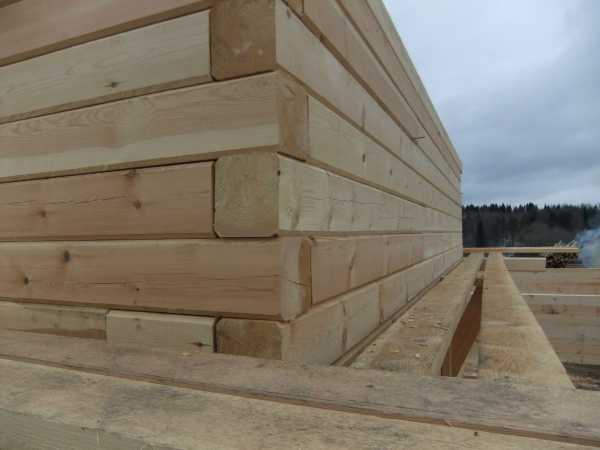

Основные виды рубки без остатка

Угол без остатка дает экономию по пиломатериалу. Брус целиком находится в плоскости стены, концы не выступают наружу. Но общей экономии не наблюдается, так как эти углы требуют дополнительного утепления и конопатки. По прочности, надежности и защите от продувания данные виды рубки также уступают углам, срубленным с остатком. Конкуренцию может составить только теплый угол, он же коренной шип.

Рубка без остатка позволяет выполнить фасад дома более строгим геометрически, проще выполнять наружную отделку. Вопрос эстетики спорный, и больше относится к стилю.

Без остатка рубят углы как из квадратного бруса, так и из профилированного.

Рубка встык без остатка

Самый простой и быстрый способ для возведения хозпостройки. Никакая дополнительная обработка не требуется, просто укладывают брусья нужных длин шахматкой. Чтобы брусья в венцах и сами венцы не смещались друг относительно друга, при этом способе рубки обязательно применяют крепеж – накладные пластины из оцинкованной стали, стальные скобы или деревянные нагели.

Трудозатраты в данном случае минимальны, плотницкий опыт может отсутствовать полностью. Если делать сруб таким способом из высушенного бруса, можно получить приемлемый результат. Из сырого пиломатериала, как говорят плотники, при любом старании угол будет ходить после усушки. Угол деформируется, а колебания влажности будут способствовать линейным колебаниям, в результате будут появляться продуваемые зазоры.

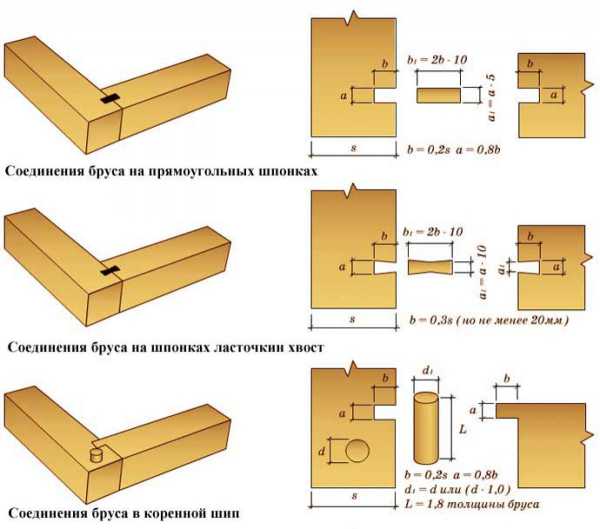

Рубка встык на шпонках

Шпонка может быть разной формы. Под прямую шпонку потребуется выбирать прямые пазы по торцам и боковым поверхностям соседних брусьев. Под шпонку – ласточкин хвост требуется выбирать довольно сложный паз, с уширениями от середины. Шпонка также имеет сложную форму.

Соединение прямой шпонкой предотвратит смещение брусьев венца в горизонтальной плоскости, но не в вертикальной. По вертикали венцы будут удерживаться только собственным весом и весом вышележащих конструкций. Шпонка в форме ласточкиного хвоста надежно зафиксирует угол и не даст брусьям смещаться по обоим направлениям. Этот способ рубки без остатка дает практически непродуваемый угол.

Рубка в полдерева

Тоже несложная рубка. По концам брусьев делают запилы на ½ толщин, получается шип, одинаковый по длине и ширине. Без фиксации нагелями это соединение надежным не будет. После усушки и осадки сруба угол, скорее всего, будет продуваться, и потребует дополнительного утепления. Вторая конопатка срубов после выдержки и осадки делается всегда.

Как и при рубке встык, можно модифицировать этот способ, закрепив углы шпонками. В этом случае брусья смещаться не будут.

Еще улучшить можно способ рубки в полдерева, если стыковать концы в лапу. Лапа имеет более сложную форму – запилы делаются наклонные, клиновидные, точно по размерам. Результат – повышение прочности сруба, брусья фиксированы друг относительно друга в венцах, а вес вышележащих венцов предотвращает смещение нижележащих. Угол выглядит эстетично изнутри и снаружи, фасад дома геометрический, гладкий.

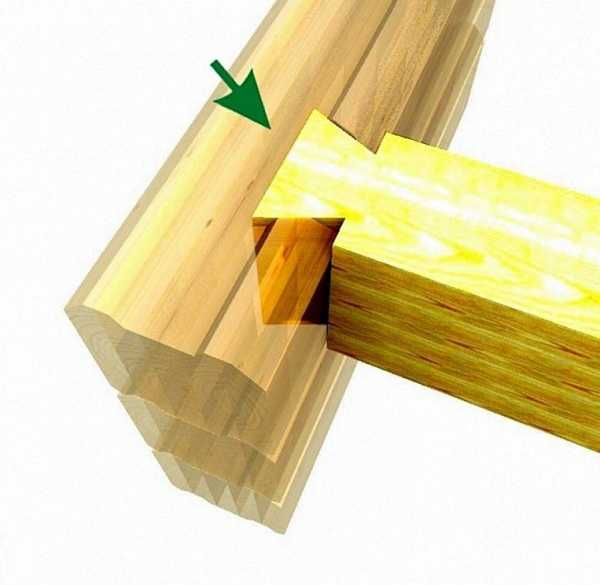

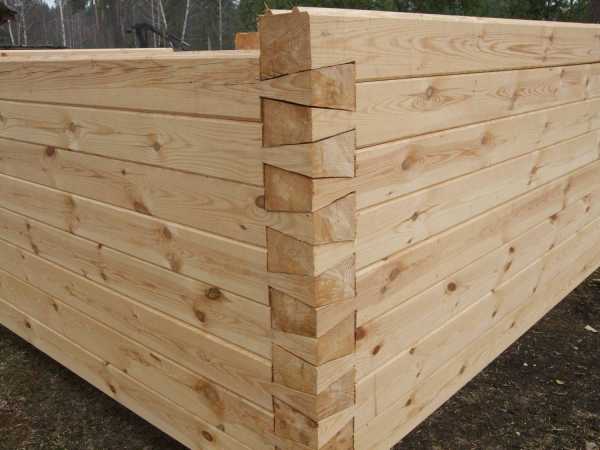

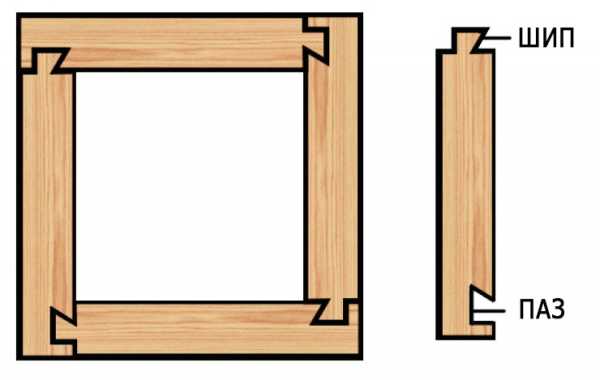

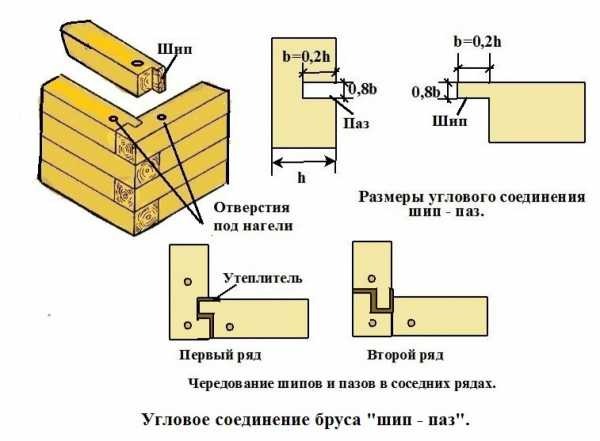

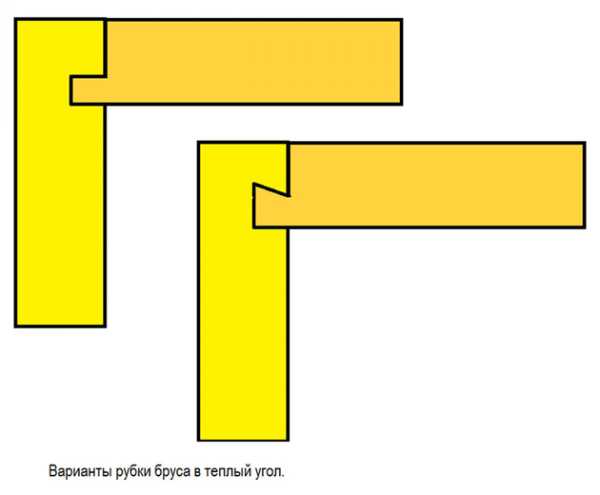

Соединение в теплый угол (в коренной шип)

Считается самым теплым, непродуваемым соединением и одновременно гарантирует фиксацию венцов. Способ не из самых сложных:

Торцы обрезают, оставляя шипы, и длина и ширина которых должна быть ровно 1/3 сечения бруса. Более простой шип имеет форму прямоугольника, сложнее – шип с односторонним уширением. Пазы стыкуемых брусьев выбираются по размерам этих шипов, но без точной подгонки, поскольку пазы нужно законопатить мхом, льняным или джутовым волокном, пенькой или войлоком. Брусья с шипами осаживают сверху на брусья с пазами. Крепление венцов нагелями при данном способе рубки обязательно.

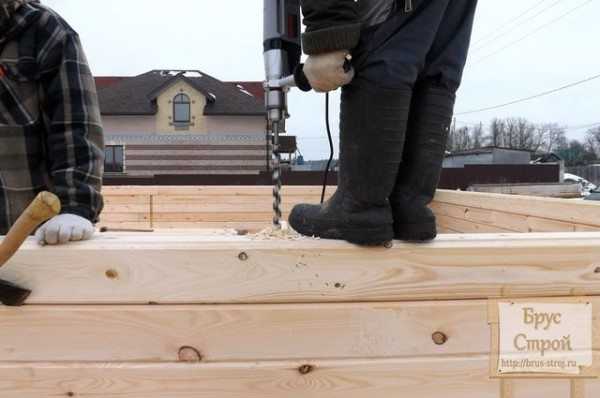

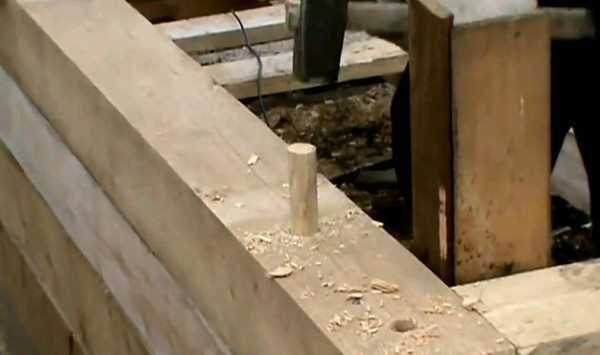

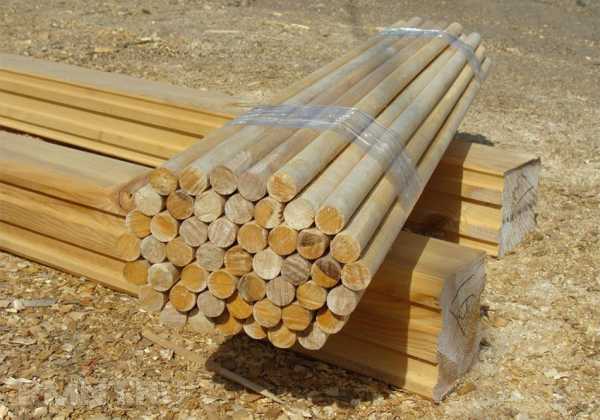

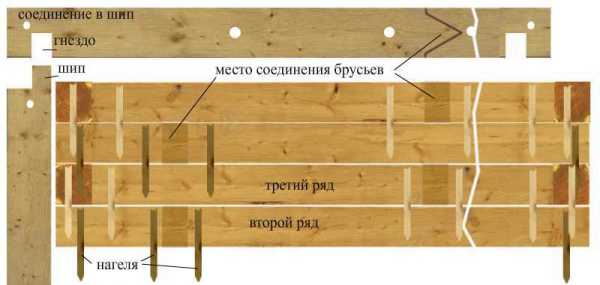

Крепление брусьев нагелями

• Классическая древесина для нагелей – березовая, не имеющая дефектов, сучков и косослоя, а также с параллельным расположением волокон относительно продольной оси.
• Оптимальная длина нагелей равна 0,8 от суммы высоты двух соединяемых венцов. Иногда одним нагелем соединяют не два, а три бруса. Диаметры нагелей от 25 до 35 мм.
• Нагели устанавливают в интервале до 1,5 м, и обязательно с обоих сторон каждого угла. По горизонтальным рядам нагели смещают в шахматном порядке.

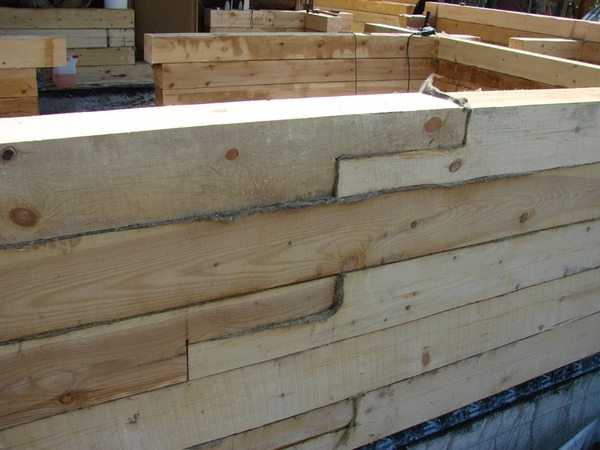

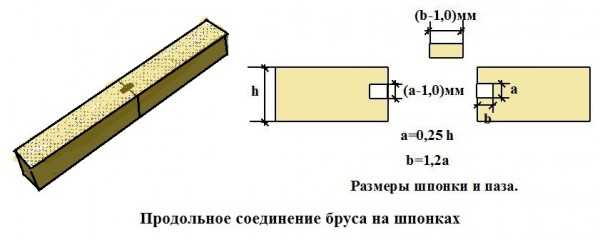

Соединения брусьев по длине

Длинные прямые участки стен могут превышать длину пиломатериала. Сращивание бруса по длине делается в одной плоскости. Требования к соединениям те же, что и для углов – прочность и герметичность.

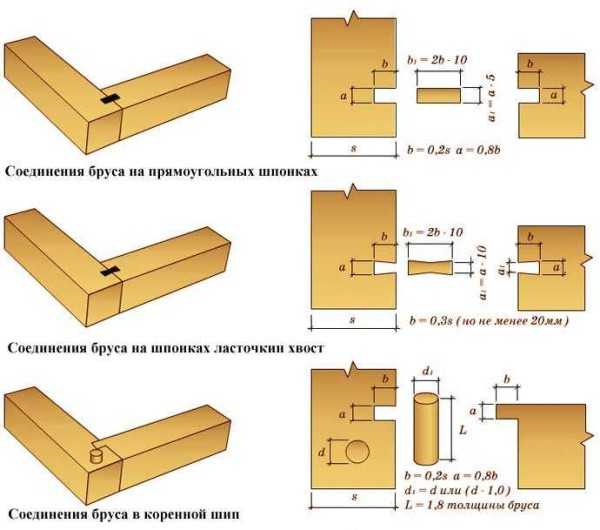

Самый простой способ состыковать брус по длине – соединение на прямоугольных шпонках. Венцы будут надежно зафиксированы в поперечном направлении, продуваться такой стык не будет. Шпонка вырезается чуть меньше паза, чтобы оставить зазоры для конопатки. Уплотняют пазы под шпонку мхом, джутовым и льняным волокном и др. материалом.

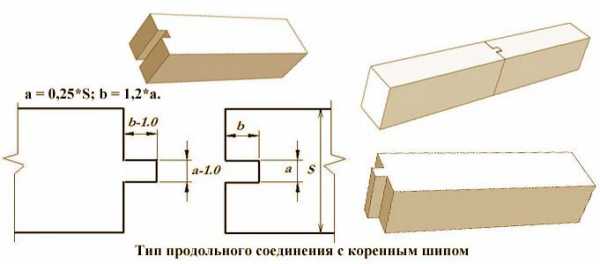

Сложнее и эффективнее способ стыковки брусьев коренным шипом. Прямое сращивание технологически немного проще углового, но так же требует точности. Зазоры между пазом и шипом в несколько мм должны быть, чтобы проложить их конопаткой.

Самый сложный, затратный по материалу и труду, и одновременно лучший по результату вид сращивания по прямой – стыковка косым замком. Размеры должны быть точные, подгонка близкая к идеальной. Конфигурация замка непростая. В итоге – два бруса имеют в соединении два полностью перекрытых сечения, что дает стыку прочность, а хитрая форма косого замка делает невозможным появление зазора даже при значительной усадке.

stroyfora.ru

Виды соединения бруса в углах

На первый взгляд кажется, что технологии возведения дома из профилированного бруса или цельного бревна уже давно устоялись и ничего нового в этом направлении уже не придумать. Но стоит отметить, что с течением времени, устоявшиеся методики сборки все же претерпевают существенные изменения. Вот, например, классический способ углового соединения деревянного сруба, так называемое соединение «в чашку», благодаря появлению современного инструмента преобразовалось в более технологичное соединение «в лапу», однако, и такое соединение оказалось не без изъянов. На смену ему уже пришла новая схема, получившая название «в теплый угол».

Сборка углового соединения является наиболее ответственным этапом в процессе сборки деревянного сруба, кроме того он и наиболее трудозатратен. От того насколько качественно будет собран угол зависят практически все эксплуатационные характеристики дома, это и срок службы и подверженность короблению и деформации стен, а самое главное насколько теплым будет дом.

Каждый из нас на своем опыте убеждался, что в первую очередь зимой промерзают углы, а если такое случается, то бороться с этой проблемой достаточно сложно. Лучше всего об этом позаботиться на этапе строительства. Существует несколько способов добиться хороших результатов.



Характеристики, которыми обладает
качественное угловое соединение:



Тут все достаточно просто прочность, герметичность, эстетичность, технологичность и экономичность, вот те характеристики, что в первую очередь приходят нам на ум, но наиболее нам интересны:

Прочность. Известно, что брус фиксируется под давлением своего веса, а также давлением перекрытий и тяжестью кровли. Но, подобные соединения должны быть устойчивы к возможным изменениям линейных размеров бруса, а дерево, как известно подвержено деформации, возникающей при колебаниях атмосферной влажности и температуры воздуха. Уменьшить данный эффект возможно использованием бруса, предварительно просушенного до 18-25%, в отличие от материала естественной влажности, он будет создавать минимум проблем, как в процессе строительства, так и во время эксплуатации.

Герметичность. Одно из основных условий, для того мы и строим дом, что бы оградить себя от внешней среды, гуляющие сквозняки мало кому доставят удовольствие. Самое простое решение избежать сквозняка, это усложнить путь для прохождения воздуха сквозь соединения, т.е. мы должны сделать соединение деталей геометрически более сложным.

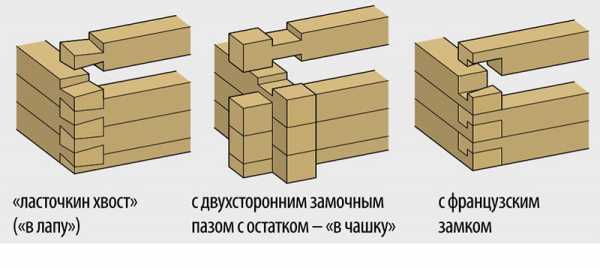

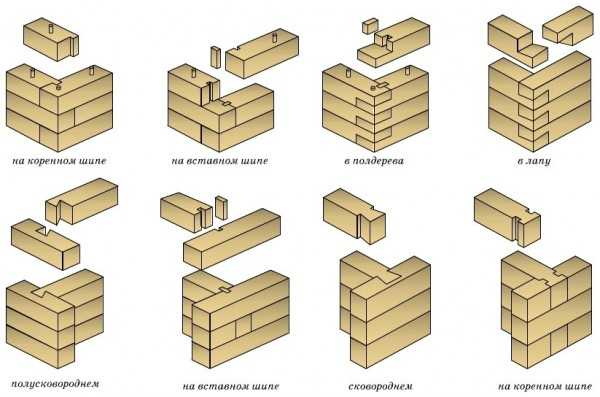

Виды соединения бруса в углах



При строительстве дома из бруса все виды угловых соединений можно разделить на два вида:

1. Угол с остатком.
2. Угол без остатка

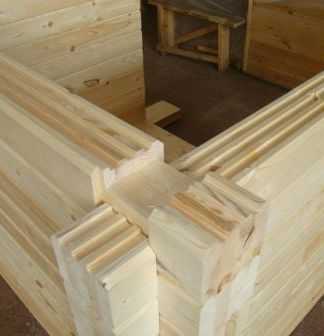

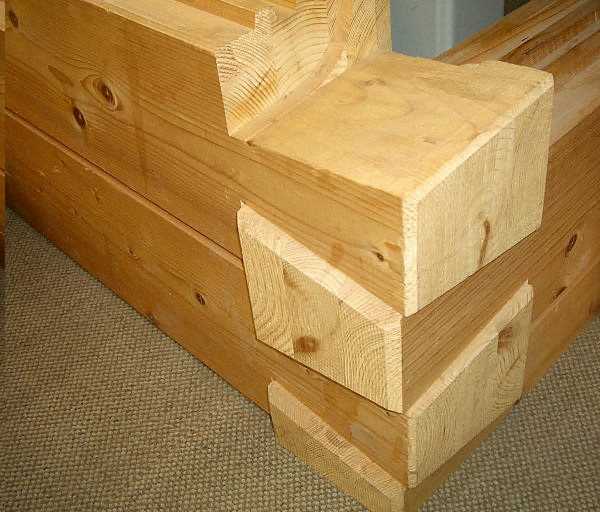

Угол с остатком



Такое соединение может иметь различные названия: «в чашку», «в обло» или угол с перерубами. Что же именно представляет собой угол с остатком, — при строительстве сруба соединения формируют таким образом, что края бревен выходят за пределы стены. Стыковка же происходит за счет пазов – одно-, двух- либо четырехсторонних. В первом варианте сверху бруса делается надпил по ширине, который соответствует поперечному сечению верхнего сегмента. А при рубке двухстороннего паза такие же надпилы делаются, и сверху, и снизу, и по ширине, а равны они четверти от высоты пиломатериала.

Для увеличения прочности строения применяют четырёхстороннее соединение. В данном случае надпилы делаются с четырех сторон. Укладка бруса такой формы очень удобна, венцы в данном варианте располагаются друг над другом поперечно. Для того, чтобы обеспечить дополнительную герметичность угол наполняют утеплителем между венцами – это, как правило, льняная пакля или джутовый утеплитель.

Основные положительные качества углового соединения бруса с остатком:

Оно обладает высокой степенью надежности и не нуждается в дополнительной фиксации. При этом венцы, расположенные сверху надежно удерживают нижние путем давления собственной массой. Смещение любых элементов стен в данном случае становится невозможным, даже при сейсмических колебаниях.

Этот вариант соединения очень технологичен, готовить пазы на брусе возможно заранее в производственных условиях, а затем компактно собрать на объекте словно конструктор.



Основные минусы сборки углов сруба с перерубами:



• В результате усыхания и усадки бруса после сборки могут появиться щели в угловом соединении, в данном случае паз может промерзнуть и продуваться. Организовать герметичность и утепление при этом почти не представляется возможным.
• Происходит очевидный перерасход используемого материала, так как бревна, как правило, должны быть значительно длиннее самого строения.
• И конечно же, выпирающие торцы существенно мешают внешней отделке дома
• Торцы трескаются и требуют специальной обработки



Угол без остатка



При таком типе строительства дома используемые детали обрезаются точно в необходимый размер. Важно отметить, что стыковка в угловых частях производится таким образом, чтобы торцы располагались в одной плоскости. Такое строение получается более аккуратным и эстетичным. Применяется несколько способов соединения бруса в таких углах сруба. Но, как правило, лишь некоторые подходят для строительства жилых помещений.



«Встык»



Детали при данном способе укладываются стык в стык. Для соединения используется специально приспособленный для крепления элемент или же винтовая шпилька. Такой вариант постройки характерен для хозяйственных помещений. Сруб построенный данным способом, изначально не предполагает наличия высоких теплоизоляционных характеристик, поэтому такие помещения не предназначены для проживания в нем в холодное время года. Данное соединение углов, возможно применить для возведения дачного домика, который не претендует на круглогодичное проживание. Для улучшения теплоизоляционных характеристик данного вида соединения используют установку дополнительного шканта поперек соединительного шва.





«В полдерева»



Такой способ может значительно уберечь помещение от сквозняков, но все же данных характеристик недостаточно для постройки теплого жилища. Данный метод отлично показывает себя для строения дачных или легких садовых домиков.





«В лапу»



Проявляет себя как более модифицированный вариант предыдущего строения. Данный метод принято считать упрощенным вариантом классического способа углового соединения. В старые времена в лапу рубили из скобленого бревна. Данный способ подходит исключительно для первого венца и верхней обвязки, но ни в коем случае не годится для возведения стен, потому как обладает сквозной щелью.

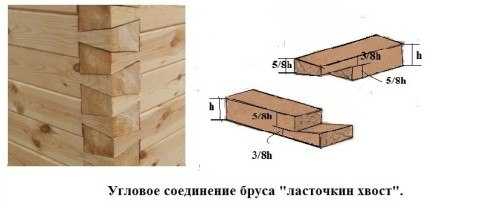

«Ласточкин хвост»



Данный вид стыковки годится для бревна и бруса. Из-за специальной формы запила после насыщения дерева влажностью или же наоборот в процессе его усыхания детали соединения не меняет свою первоначальную форму, благодаря чему сохраняется защита жилых комнат от проникания холода. Чтобы ликвидировать щели их заделывают при помощи утеплителя, а затем обшивают снаружи.

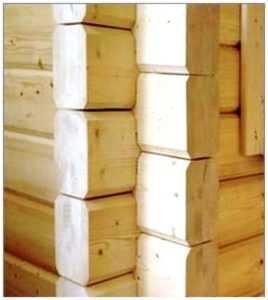

«Теплый угол»



Недостатки, которые описаны в способах, приведенных выше совершенно отсутствуют при сборке «в теплый угол». Данное соединение более остальных подходит для профилированного бруса. На конце бруса вырезается специальный профиль, при соединении он полностью исключает возможность продувания углов. Для достижения совершенно плотного сопряжения, вырубается специальный паз. Он располагается внутри ствола, который используется для стыка, а на сопрягаемом торце бруса формируют шип, что обеспечивает отличную герметичность.

Данный вид соединения, который также именуют как «коренной шип» сохраняет стены от смещений, и обеспечивает непревзойденную защиту от ветра.

При данном типе сборки  щели также  требуют заделки при помощи утеплителя, а затем обшивки угла снаружи.



Если запланировано строительство не просто хозяйственной постройки, а именно помещения для постоянного проживания – следует выбрать наиболее подходящие для этого типы соединений углов – «теплый угол» или «ласточкин хвост». Второй вариант потребует от исполнителей  определенного мастерства, поэтому необходимо учитывать, что сборка в «ласточкин хвост» может потребовать дополнительных финансовых расходов.











ecobrus-sibir.ru

Соединение бруса в углах: способы, схемы, фото, видео

Если вы решили ставить сруб сами, вам необходимо задуматься о соединение бруса в углах. Также нужно будет понять, как при необходимости срастить в длину два бревна или бруса, вставить простенок.

Независимо от того, из чего складывается сруб, есть два типа соединений углах:

• с остатком (или выпуском) — это когда за местом соединения есть еще некоторый отрезок бревна или бруса;
• или без остатка.

При рубке с остатком идет довольно большой перерасход материала. Каждый остаток — это не менее 20-25 см. На эти «хвосты» в одном венце уходит 160-200 см. Расход совсем немалый. Но с другой стороны, такую рубку называют «теплый угол», именно потому, что при нормальной конопатке они не выстывают.

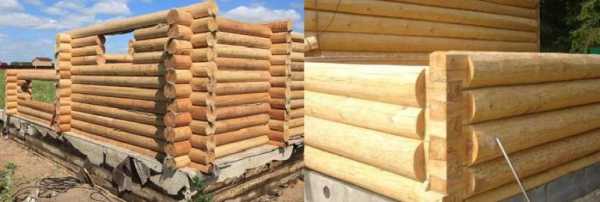

Угол в срубе может быть с остатком или без

Рубка сруба без остатка более экономична в плане расхода материала на этапе строительства, но в этом варианте угол — самое промерзающее место. Также при таком способе соединения бревен и бруса в углу сильно сказываются на качестве даже небольшие ошибки. Потому к качеству рубки чаш предъявляются повышенные требования.

Есть большая разница в технологии возведения сруба из бревна и бруса. Бревна имеют округлую форму и без обработки плотно их состыковать невозможно. Потому в нижнем или верхнем венце делают выемку — паз, в/на которую укладывается следующее бревно. Так увеличивают поверхность их соприкосновения. Именно ширина паза и является фактической толщиной бревенчатой стены. От формы паза и точности его исполнения зависит то, насколько теплой будет стена.

С брусом все по-другому. Так как строганый имеет почти одинаковые размеры, а профилированный и клееный без «почти», и грани их плоские, то никакой подгонки и паза не нужно. Потому вся сборка сруба из бруса состоит в формовании соединений в углах. С закупоркой мелких нестыковок успешно справляется межвенцовый утеплитель (джут, пакля, мох). В результате сруб из бруса складывается во много раз быстрее.

Соединение бревен в углах с остатком

Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.

Сруб в чашу

Как уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».

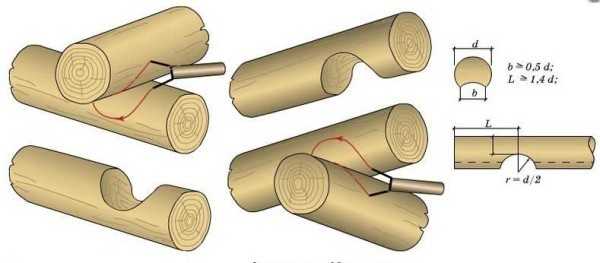

Разметка чаши верхней и нижней

По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.

Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох). Все эти телодвижения компенсируются тем, что при таком способе рубки осадки просто стекают по боковым поверхностям стены, а они, как правило, хорошо защищены несколькими слоями пропиток и красок.

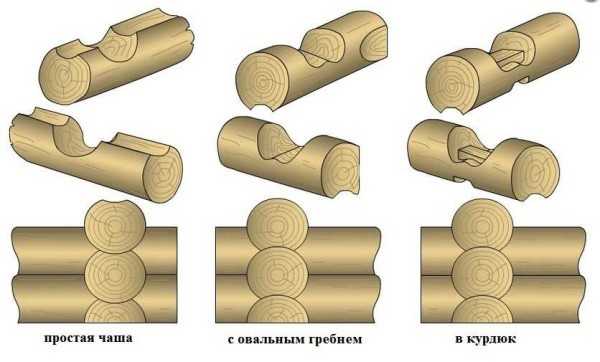

Виды чаши для соединения бревен в углах

Нижняя чаша может формоваться прямо в срубе: все манипуляции можно делать на уложенном венце. Когда стены подняты уже высоко, при недостаточной сноровке делать это очень неудобно, потому все равно приходится таскать бревна вверх/вниз. Возможно, потому такой способ менее популярен.

Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.

Как сделать стык сруба из бревна в нижнюю чашу показано в видео ниже.  Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.

Устройство очень похоже на школьный циркуль. Также с одной стороны есть острый упор, с другой — карандаш. Также, как в циркуле, винтом фиксируется требуемое расстояние. Выставив концы на нужное расстояние, острой частью ведут по тому бревну, под которое нужно вырезать чашу. Карандашом, соответственно, по тому, в котором будут рубить паз и чашу. Так получают разметку, которую затем наводят маркером. Понятнее станет, когда увидите процесс разметки чаши в видео.

Собственно теперь видео о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.

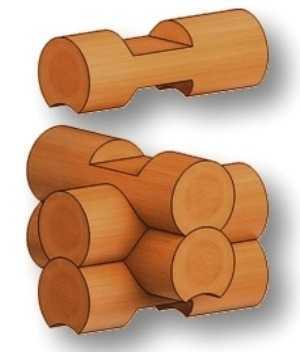

Соединение в охряп

Этот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.

Бревно в охряп

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

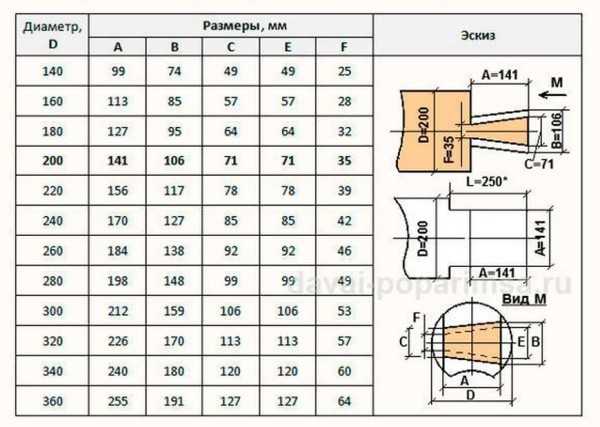

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

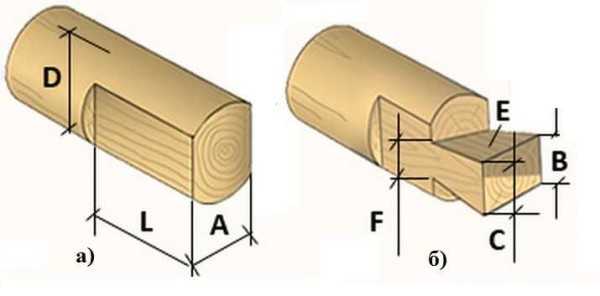

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

• Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
• Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по ½ значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
• Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).
• Берем соответствующие размеры из таблицы и размечаем их на болване.
• Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).

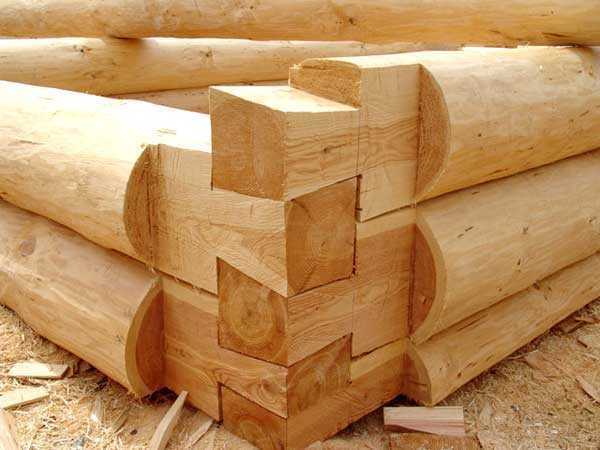

  Так выглядит угол из бревен в лапу (ласточкин хвост из-за того, что соединение в виде трапеции)

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом,  найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

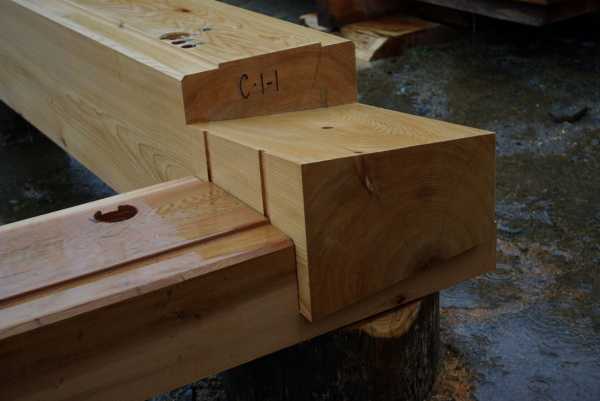

Стыковка бруса с остатком

Самый простой способ стыковки бруса в углах сруба  — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».

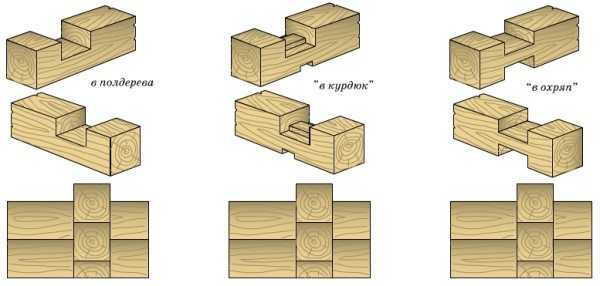

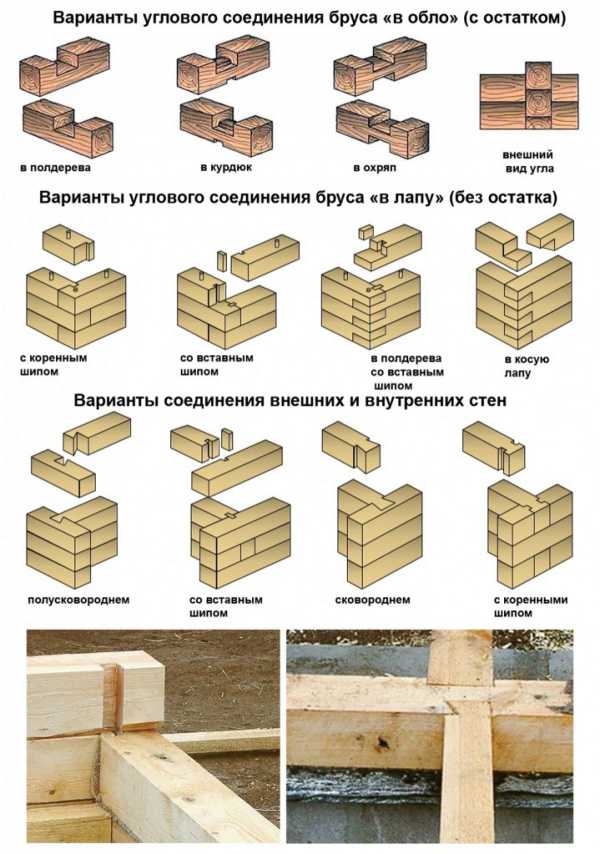

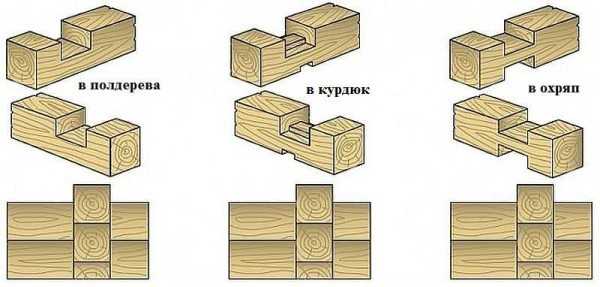

Соединение бруса в углах с остатком — в полдерева, в курдюк, в охряп

Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.

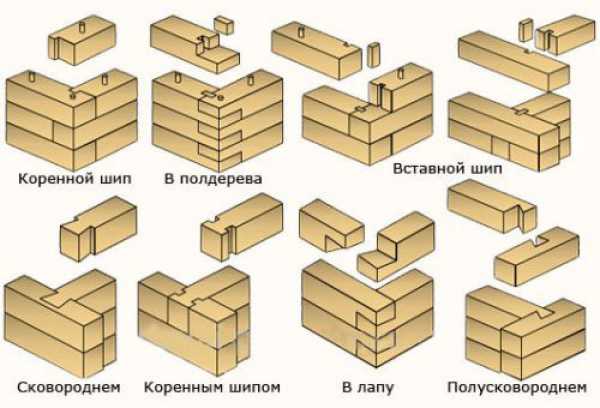

Соединение бруса в углу без остатка

Есть несколько типов соединения. Традиционно для бань и домов используются  «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

Стыковка бруса в углу без остатка: в полдерева и в лапу

Есть еще несколько видов соединения бруса встык. Они не очень надежные и не обеспечивают должной герметичности, хотя и экономны с точки зрения расхода материалов. Для жилых строений используются редко, в основном —  для возведения хозяйственных построек.

Простое соединение встык происходит с чередованием. Так угол получается более прочным. Для усиления можно использовать стальные пластины или сбивать брус длинными гвоздями под углом.

Соединение бруса встык

Также есть способы сборки встык со шпонками разной формы.

Еще один способ строительства: по каркасно-брусовой технологии. Тогда в углах и в местах соединения бруса по длине, ставится вертикальная стойка со сформованными в нужных плоскостях пазами. На концах бруса формуется соответствующей формы шип. При укладке приходится «надевать» каждый элемент сверху.

Преимущество в том, что можно все шипы сформовать по единому шаблону, а потом просто собрать все, как конструктор (не забывая укладывать межвенцовый утеплитель). Соединение получается герметичным и вполне надежным, притом самого стыка не видно и вид получается очень привлекательный.

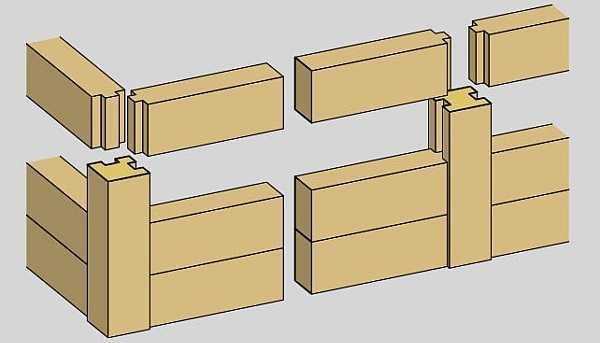

Соединение бруса по панельной технологии: быстро, тепло и надежно

Как соединить бус в длину

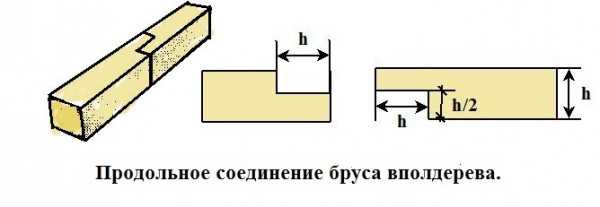

Самый простой способ — в полдерева. Его конфигурация и форма аналогичны тем, которые делают при соединении угла. Но недостаток такого метода сращивания в том, что при возникновении продольных сил, которые могут возникать при усушке или подвижках грунта, такое соединение легко разрывается. Образуется сплошная щель.

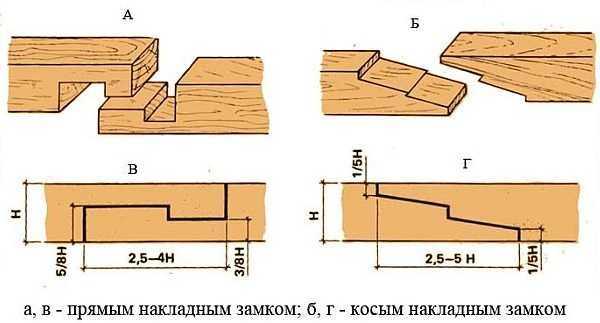

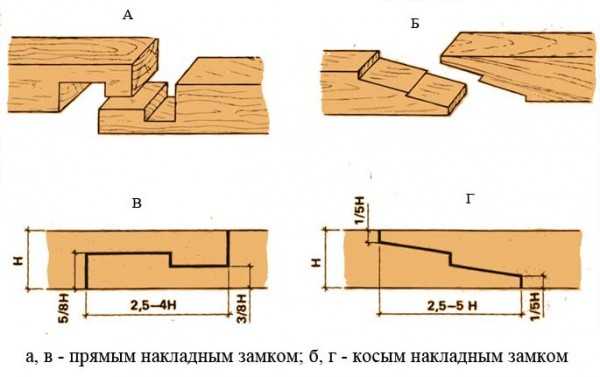

Соединение бруса в длину

Таким же недостатком обладает косой накладной замок: его легко рассоединить. Если вам необходима надежная стыковка бруса, используйте прямой накладной замок. Как видите, за счет выступа, прижатый расположенными сверху венцами и весом кровли, он будет сопротивляться силам продольного растяжения (и сжатия тоже). Он сложнее в исполнении, но в разы надежнее.

bannyi-den.ru

способы крепления между собой (фото и видео)

Брус является одним из самых популярных строительных материалов, который используется на всех этапах возведения зданий и может быть не только полноценным элементом конструкции, но и частью вспомогательных устройств.

Его применяли еще в древние времена, а в наши дни он не только сохранил свое старинное предназначение, но и приобрел массу других областей применения. При этом мастеров обычно интересует вопрос о том, какие виды соединения бруса существуют и как их применять в определенных условиях, чтобы добиться максимального результата.

Различные типы соединения бруса

Типы соединений

Прежде всего, необходимо отметить, что существует великое множество различных технических решений и способов монтажа этого материала. Они различаются своими принципами исполнения, прочностью, способностью противостоять различным условиям и степенью ослабления основных элементов.

При этом стоит отметить, что старые шаблоны для соединения бруса в некоторых областях применения могут оказаться намного эффективнее и надежнее, чем новейшие методы установки.

Простейший вариант наращивания бруса

Наращивание

При работе с данным материалом довольно часто возникает необходимость в увеличении габаритов изначального изделия.

Для этого производят соединение бруса по длине или наращивание.

• На торце одной балки вырезают посадочное место в виде хвоста ласточки.
• Второй брус обрабатывают таким образом, чтобы на его конце получился выступ по своей форме подходящий для соединения.
• Такой замок устанавливают через верх и при желании фиксируют гвоздем или металлической скобой.

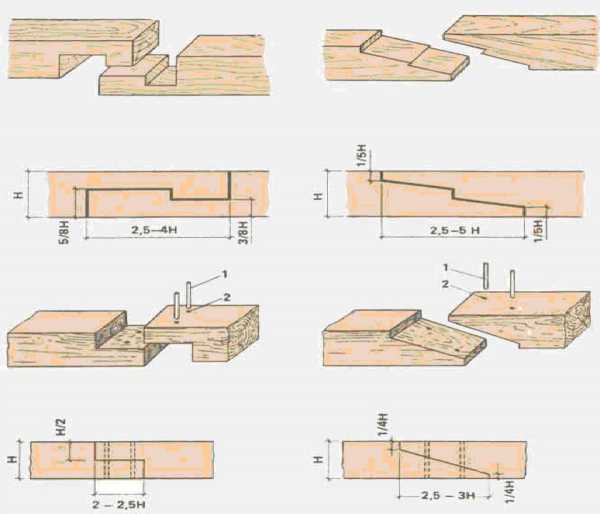

Варианты наращивания бруса с применением различных типов замка

Стоит отметить, что качество такого соединения бруса между собой проверено веками. Считается, что данный способ является самым надежным и эффективным, а места связки могут выдерживать даже большие нагрузки вертикальной направленности. Некоторые мастера предпочитают использовать при данном монтаже стык в виде ребра, но его прочность и устойчивость порой вызывает большие сомнения.

Совет!
Для облегчения работы и упрощения замеров можно изготовить специальный шаблон, по которому и производить изготовление замков.

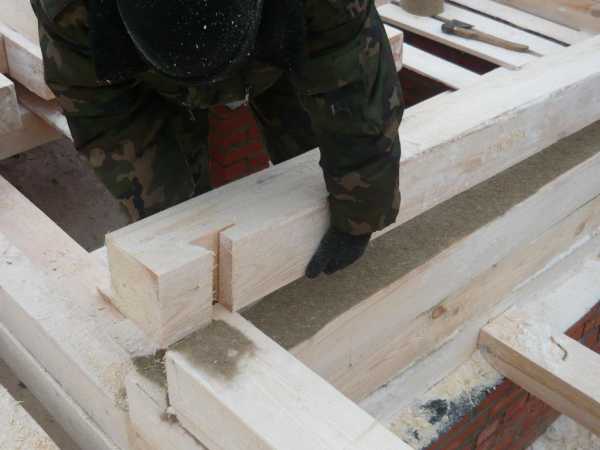

Принципы организации углов дома из бруса с остатком

Углы

При организации углов из данного типа материала у многих строителей возникает вопрос о том, какой именно способ монтажа им выбрать. Дело в том, что способы соединения бруса при строительстве дома в данном участке имеют массу вариантов исполнения.

Однако стоит отметить, что все эти разновидности и способы сводятся к двум принципам установки.

• Самый известный и популярный метод изготовления подобных углов является тот тип монтажа в результате, которого образуются небольшие остатки. Для его реализации от конца бруса отступают 20-40 см и делают посадочное место в половину ширины. Точно так же поступают и с другой балкой, а в результате их укладывают внахлест и закрепляют при помощи скобы.

Принцип такого монтажа в народе называют соединение бруса в полдерева, поскольку с заготовки удаляется половина толщины материала. Однако при желании можно изготовить и другой вариант замка.

Различные типы изготовления углов без остатка

• Второй метод монтажа предполагает, что остатков не будет, а в результате получится ровный угол. При этом обычно используют метод, который называется соединение бруса в коренной шип. Дело в том, что при его изготовлении оставляют на торце небольшой шплинт, который должен входить в паз на другом бревне.

Некоторые мастера считают, что если не делать остатка, то данный способ соединения можно считать идеальным для углов бруса. Он будет давать конструкции прочность и при этом не пропустит воздух в помещение. Хотя те же профессионалы считают, что при создании углов в местах стыка замков необходимо укладывать слой пакли.

Совет!
Для большей надежности углы не только дополнительно фиксируют скобами, но и длинными гвоздями закрепляют места стыков в замке.
В старину это делали с помощью деревянных шплинтов.

Принцип соединения профильного материала между собой по плоскости

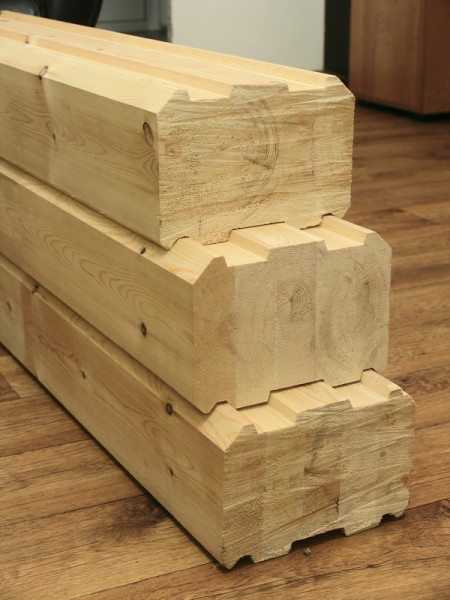

Профилированные изделия

Обычно соединение профилированного бруса между собой не вызывает никаких вопросов, поскольку на нем присутствует специальная насечка созданная именно для этих целей. Однако необходимо помнить, что даже несколько мелких замков, которыми является форма профиля, не смогут обеспечить герметичность, а значит, все стыки такого материала необходимо прокладывать рулонной паклей или специальными резиновыми уплотнителями.

Угловые виды соединений бруса данного исполнения производятся точно так же, как и при работе с обычным материалом. При этом необходимо помнить, что профильные изделия ослаблены, и подбирать для них тип замка нужно с учетом этой особенности. Именно это часто является дополнительной причиной того, что этот материал не очень популярен.

Изготовление углов из профилированного бруса практически ничем не отличается от работы с обычным материалом

Однако есть специалисты, которые считают, что с таким брусом очень удобно работать и он намного лучше обычного изделия. При этом они утверждают, что он весьма прочен, а для организации углов нужно просто выбрать подходящий тип монтажа. Именно поэтому такие мастера чаще всего используют соединение бруса в лапу.

Совет!
Некоторые виды клееного профилированного материала очень удобны при монтаже, но прочность таких стыков весьма не надежна.
Именно поэтому лучше всего использовать цельные балки для строительства дома, даже если на них нанесена насечка.

Соединение “ласточкин хвост”

Простенки и межкомнатные перегородки

Создавая дома из данного материала, довольно часто приходится сталкиваться с тем, что необходимо соединить одно изделие перпендикулярно другому. Обычно это встречается при организации простенков или межкомнатных перегородок. При этом тип такого стыка называют т-образное соединение бруса.

В старину с такой проблемой справлялись при общем монтаже стен:

• Сначала в брусе, расположенном на несущей стене проделывали паз по принципу «ласточкин хвост» или «сковородень».
• Далее на материале для создания перегородки делали выступ по такому же принципу.
• После этого брусья соединяли, а для надежности скрепляли гвоздем.

В настоящее время создание таких узлов является довольно проблематичным, поскольку отнимает массу времени и силы. Именно поэтом для изготовления таких соединений лучше всего применять металлические уголки, которые будут крепиться гвоздями или саморезами.

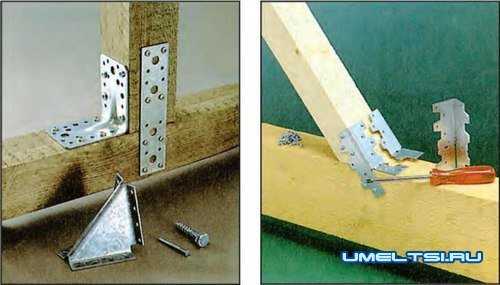

Любительское фото, показывающее принцип применения уголков при организации т-образного соединения

Подобный метод монтажа уже давно используется в строительстве и мебельной промышленности для придания конструкции дополнительной прочности. При этом необходимо отметить, что цена на данные вспомогательные элементы относительно невысока, а скорость монтажа возрастает в несколько раз.

Совет!
В качестве материала доя изготовления уголков лучше всего использовать алюминий или нержавейку.
Это значительно увеличит срок эксплуатации изделий и предотвратит появление ржавчины.

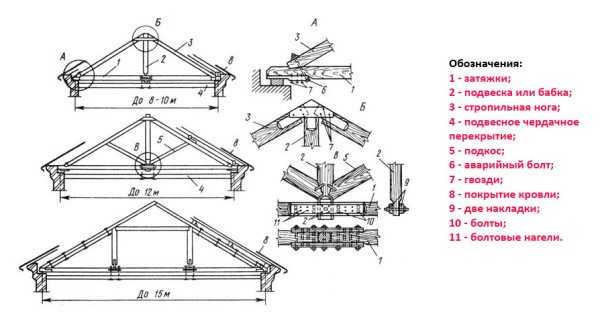

Графический проект, показывающий места и виды соединений стропил

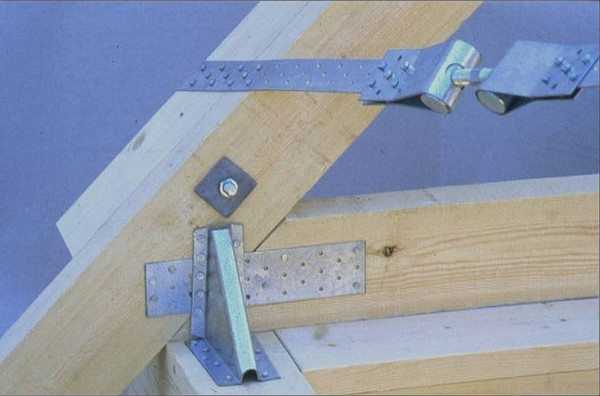

Стропила

Поскольку брус является универсальным материалом, то его часто используют для изготовления крыши. При этом система всех узлов и соединений в данной области значительно отличается от той, которая использовалась при возведении брусовых стен или перегородок. Для ее реализации существует специальная инструкция, которая разрабатывается под конкретный тип крыши.

В особо важных местах лучше всего использовать несколько способов монтажа, поскольку так можно добиться максимальной устойчивости всей конструкции

Обычно такие соединения бруса представляют собой косой скос под 45 градусов, который фиксируют к поверхности при помощи больших гвоздей. Также для усиления и повышения прочности используют металлические скобы. Верхушки стропила собирают на болтовых соединениях, а между собой связывают досками или листами фанеры.

Совет!
Изготовление крыши является очень ответственным процессом.
Поэтому его необходимо производить в точном соответствии с заранее разработанным проектом.

Соединение венцов с использованием деревянных шплинтов

Соединение венцов

Укладывая брусья, друг на друга, возникает необходимость в организации их связки между собой. Этот момент реализуют путем вертикального просверливания в двух изделиях отверстия, в которое помещают клин, изготовленный своими руками. При этом данные посадочные места лучше всего размещать в шахматном порядке по отношению друг к другу.

Отверстия в брусе необходимо проделывать дрелью с большой насадкой

Также необходимо помнить, что в тех местах, где будет располагаться подобное соединение не должно быть трещин или других дефектов материала. Само же отверстие не должно превышать 1/3 ширины бруса. В противном случае материал может расколоться или потерять свою прочность.

Совет!
Если нет желания или возможности изготавливать клинья самостоятельно, то в специализированных магазинах можно приобрести уже готовые изделия.
Это значительно облегчит работу и ускорит процесс монтажа.

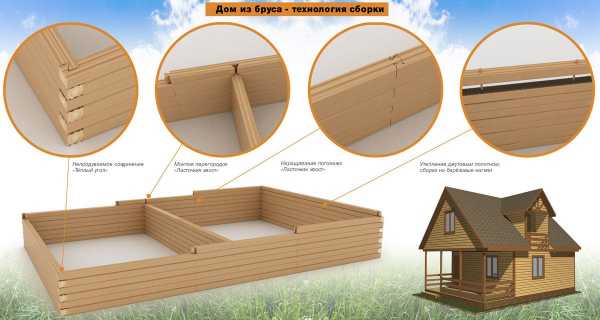

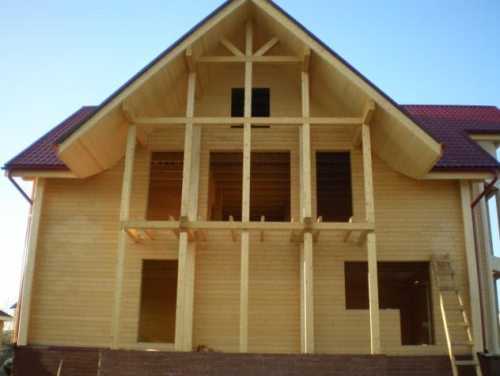

Строение из бруса сочетает в себе целый ряд различных типов соединений и крепежных элементов

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании представленного выше текста можно сделать вывод о том, что при строительстве домов из бруса используется масса различных видов соединительных элементов. (см. также статью Как правильно класть брус при возведении деревянного дома) Все они имеют свои достоинства и недостатки, которые и определяют их область применения.

Добавить в избранное Версия для печати

1brus.ru

видео-инструкция как соединить своими руками, особенности лабиринтов, стыковки под 135 градусов, способы, цена, фото

Все фото из статьи

В большинстве своем брус в углах соединяется так же, как и бревна, однако есть и некоторые особенности. И скорее всего, строительство деревянного дома для частного застройщика не является ежедневным занятием, поэтому наем профессиональной бригады не всегда является оправданным. Поэтому сегодня есть идеальная возможность узнать, как самостоятельно справиться с таким, казалось бы, очень сложным делом. Ниже мы расскажем – как правильно и надежно производить угловые соединения бруса.

Для одних вам понадобится только навыки владения бензопилой, для других – достаточно иметь опыт работы с топором и электролобзиком. В любом случае – в итоге вы получите надежный и не продуваемый ветрами угол в деревянном доме.

Угловое соединение бруса по методу «в коренной шип»

Основные виды углов сруба

Как уже было сказано, они напоминают бревенчатые соединения.

И точно также их принято делить на углы:

• с остатком;
• без остатка.

У каждого способа есть также несколько собственных вариантов сопряжения. Они зависят от способа формирования угла. Ниже об этом разберемся детальнее.

Способы соединения бруса в углах с остатком

Укладка с остатком

По давней привычке, пришедшей еще из бревенчатых соединений, сопряжения бруса с остатком называют также «в обло». И то, и то – абсолютно правильно, так как само слово «обло» и означает «с остатком». Есть несколько вариантов сборки данной замочной конструкции:

Односторонний	Узел состоит из поперечного надпила, выполняющегося в каждом сопрягающемся элементе; Его ширина должна соответствовать ширине бруса; Расположен паз сверху детали; Обычно такое соединение применяется для профилированного бруса, но может использоваться и для всех остальных типов данного стройматериала. Связано это с его специфической конструкцией.
Двусторонний	Делают два пропила – сверху бруса и снизу него; Глубина паза составляет 1/4 часть толщины стройматериала; Соединение применяется для клееного, профилированного и простого материала; В работе требуется особая точность.
Четырехсторонний	В данном случае пропилы уже делают с 4-х сторон, из-за чего прочность строения увеличивается; Укладка в данном случае напоминает обычный конструктор, работа с которым облегчается благодаря конструкции узла; Венцы монтируются поперечно друг на друге.

Совет: любой из способов подходит для разных типов бруса, включая обычный, профилированный и клееный.

Как соединить брус на углах без остатка

Установка без остатка

Не всем застройщикам нравится, когда из стен торчат части бруса. В бревенчатых постройках это еще можно как-то отнести к старому стилю, но когда речь заходит о домах из новых стройматериалов, большинство домовладельцев стараются использовать вариант «без остатка», который также называется «в лапу».

У него, как и у предыдущего, есть также несколько видов:

1. «В стык» — самое простое соединение, благодаря которому брусья не нужно повреждать обработкой.
   В данном случае при укладке венцов применяют специальный строительный крепеж, крепя элементы с помощью:

• скоб;
• уголков;
• металлических пластин с шипами, для фиксации которых применяют гвозди;
• металлических крепежных уголков для создания Т-образных сопряжений. Они облегчают и ускоряют монтаж

Метод несколько рискованный, так как венцы между собой держит только лишь крепеж. Необходимо, чтобы торцы у брусьев были максимально геометрически правильными и ровными, не имели деформаций и сколов. В противном случае добиться герметичности угла будет проблематично.

Лабиринт в угловом соединении бруса– новый способ фиксации венцов

Использование металлических уголков помогает сократить процесс строительства, однако их следует подбирать по размеру сечения используемого деревянного бруса.

Совет: не применяйте уголки для соединения профилированного или клееного стройматериала, они будут видны и из-за этого придется делать отделку стен.

Какой бы ни была геометрическая точность элементов, трудно будет уберечь брус от продуваемости мест соединений ветром и поперечной устойчивости. В любом случае придется такие углы дополнительно утеплять.

Совет: не применяйте метод для домов большой площади, потребуются значительные затраты на его утепление.

2. Шпонки – их делают из древесины прочных сортов. Устанавливают их в пропиленные пазы, которые нужно будет сделать заранее, и используются они как вкладыш. Благодаря такой конструкции два бруса удерживаются между собой и не перемещаются относительно друг друга.

Соединение углов из бруса с помощью деревянной вставной шпонки

Форма у шпонок может быть:

• продольной;
• поперечной;
• косой.

От этого зависит тип ее фиксирования в узле. Лучшим считается косой метод, однако своими руками без определенных навыков сделать его проблематично;

3. «В коренной шип» — наиболее часто встречающееся крепление. Формируется оно на торцах брусьев, где на одном делают паз, а на другом — прямоугольный профиль. Их может быть в пределах 1-5. Необходимо учесть, что чем сложнее будет конструкция, тем прочность ее будет уменьшаться. Поэтому перед проведением распилов необходимо все тщательно рассчитать.
   В процессе укладки применяют утеплитель изо льна или джутового волокна. Поэтому такой крепеж получил и другое название – «теплый угол». Благодаря сложности данного сопряжения элементов и при использовании такого метода для профилированного бруса, утепление угла не производится.

В коттеджах из клееного бруса для увеличения надежности места соединения используют деревянные нагели (стержни круглого сечения), которые вбивают в торец. Металлические обычно не используют, так как при рассыхании они становятся видны. В данной ситуации рекомендуем применять крепежные уголки, с помощью которых удастся усилить конструкцию.

Металлический уголок применяется, чтобы соединить брус под углом 135 градусов

Несколько рекомендаций:

1. Для укладки углов из бруса применяют:

• присеки – общее название соединения, когда используют шип и паз;
• нагели – стержни из дерева или металла;
• курдюки – продольный выступ в месте посадки бревна;

2. Обязательно в пазе во время сборки оставляют некоторый зазор, тогда брус сможет свободно двигаться в период усадки, иначе стена может деформироваться. И пусть это увеличит время общей работы, в конечном итоге брусовый дом не будет страдать от ее последствий.

Монтаж профилированного бруса в угол

Если проанализировать методы угловых соединений, которые чаще всего применяются при возведении коттеджей из профилированного бруса, победителем становится вариант под названием «в теплый угол».

К нему еще также относят сопряжения:

• «коренным шипом»;
• шпонками;
• «ласточкиным хвостом».

На фото – соединяем методом «ласточкин хвост»

Метод «ласточкин хвост»

В торце следует выпилить особый наклонный паз и шип, при этом особое внимание отводится точным размерам. Благодаря этому соединение будет прочным и с низкими теплопотерями. Получившийся замок никак не будет портить наружные и внутренние стены.

Инструкция по изготовлению соединения «в теплый угол»:

1. Сделайте разметку, для чего лучше всего использовать трафарет;
2. Выпилите пилой с одной стороны паз, с другой – шип;
3. Соедините элементы между собой;
4. Проложите между ними утеплитель;
5. Закрепите соединение деревянными нагелями, можно и металлическими. Для повышения жесткости можете внутри установить крепежные уголки.

Совет: при монтаже чередуйте ряды с пазами и шипами, тогда стена будет иметь эстетичный вид, а сам угол будет максимально прочным.

Положительные качества конструкции:

• надежность и не продуваемость за счет точных размеров профилированного материала;
• не используются гвозди, достаточно деревянного замка, что уменьшает время на строительство и общие затраты;
• по завершению усадочных процессов вести угол не будет;
• снаружи нет выступающих элементов, что облегчает выполнение внешней отделки;
• гарантированная герметичность.

«Теплый угол» не нуждается в дополнительном утеплителе

Из минусов:

• выпиливание возможно только вручную;
• если заказывать крепеж у сторонних компаний, его цена будет высокой.

Вывод

Методы соединения брусьев в углах напоминают точно такое же, как и для бревен, однако с некоторыми особенностями. Чаще всего используют способы – «с остатком» или без него. Для профилированного бруса обычно выбирают способ – «в теплый угол». Видео в этой статье позволит найти дополнительную информацию по вышеуказанной теме.

rubankom.com

Соединение бруса в углах при строительстве сруба

При выборе способа соединения бруса в углах (замка), необходимо учитывать не только влияние на внешний вид дома, но и расход материалов, величину теплопотерь и трудозатраты. Из статьи вы узнаете о различных способах угловых соединений бруса при строительстве дома, а также их преимуществах и недостатках.

 Виды угловых соединений

Угловые соединения делят на 2 вида:

1. С остатком;
2. Без остатка.

Соединение «с остатком»  используют для строительства традиционного бревенчатого сруба. При этом соединении длина остатка равна ширине бруса. У этого способа только два преимущества – внешний вид дома «под старину» и простота изготовления. Минусы такого соединения – перерасход материала, высокие потери тепла, что приходится компенсировать более тщательным утеплением и сложности с установкой утеплителя на углах дома. Поэтому угловое соединение с остатком почти не используют для несущих стен домов из бруса. Тем не менее, подобный тип соединений используют для стыков внутренних стен.

Соединения с остатком

Соединение с остатком выполняют в 3 вариантах:

• с односторонним пазом;
• с двухсторонним пазом;
• с четырёхсторонним пазом.

Соединение с односторонним пазом выполняют следующим образом. На углу венца выпиливают паз, длина и ширина которого равны ширине перпендикулярного бруса, а толщина половине толщины перпендикулярного бруса. При таком соединении брус одной стороны угла находится выше или ниже бруса другой стороны угла. Такое соединение обеспечивает жёсткую фиксацию угла. Если необходимо обеспечить одинаковую высоту всего венца, то такой же паз делают на перпендикулярном брусе.

Для соединения с двухсторонним пазом делают следующее. Сверху и снизу продольного и поперечного бруса делают пазы.  Длина и ширина пазов равны ширине бруса, глубина паза равна четверти толщины бруса. Такое соединение подходит только для тех углов, где продольный и поперечный брус разнесены по высоте. По сравнению с односторонним пазом такое соединение отличается меньшим уровнем теплопотерь.

Для соединения с четырёхсторонним пазом брус обрабатывают следующим образом. Со всех 4 сторон бруса вырезают паз, длина и ширина которого равны ширине бруса, а глубина равна четверти толщины бруса. Такой же паз делают и на перпендикулярном брусе. Это соединение применяют только для углов, где продольный и поперечный брус разнесены по высоте. Из всех видов соединений с остатком, четырёхсторонний паз обеспечивает минимальный уровень потерь тепла.

Соединения без остатка

Соединение без остатка выполняют в следующих вариантах:

• встык;
• вполдерева;
• в лапу;
• в паз-шип;
• в тёплый угол.

Соединение встык применяют только в том случае, если нужно поднять стены максимально быстро, но нет возможности использовать готовый домокомплект и брус приходится подгонять вручную. При таком соединении брус обрезают под углом 90º и приставляют к перпендикулярному брусу. На стыке между брусьями укладывают утеплитель (джут, войлок, паклю), после чего оба бруса соединяют с помощью металлического уголка. Такой способ соединения бруса отличается максимальными теплопотерями и невысокой прочностью.

Соединение вполдерева применяют, если нет возможности использовать готовый домокомплект. Для этого в месте соединения делают пропил, расстояние от края бруса до которого равно ширине перпендикулярного бруса, а глубина половине толщины. После чего верхнюю часть бруса осторожно скалывают до пропила. Так же обрабатывают и перпендикулярный брус. Такое соединение отличается меньшим уровнем потерь тепла, чем описанное выше. Благодаря применению для фиксации угла деревянных нагелей, соединение получается более прочным.

Соединение в лапу является модификацией соединения в полдерева. Для него скол делают не параллельно поверхности бруса, а под углом (ласточкин хвост). Это обеспечивает небольшое снижение теплопотерь и увеличение прочности и жёсткости конструкции дома.

Соединение в паз-шип применяют при сборке дома из готового комплекта. Паз представляет собой прорезь в брусе, толщина которой равна трети толщины бруса. Шип изготавливают также в треть толщины бруса. Такое соединение обеспечивает высокую прочность и жёсткость конструкции, а также небольшие трудозатраты в процессе сборки дома. Фиксацию соединений производят с помощью деревянных нагелей.

Соединение в тёплый угол

Если необходимо обеспечить минимальный уровень теплопотерь, то применяют соединение «в тёплый угол». Соединение имеет сложную форму, поэтому чаще всего брус под него подготавливают во время изготовления домокомплекта. Наиболее популярны соединения «в коренной шип» и «в ласточкин хвост». В отношении соединений «тёплый угол» действует правило – чем сложней форма замка, тем меньше тепла будет уходить через стены.

Инструменты для создания замков угловых соединений

Изготовление домокомплекта в заводских условиях подразумевает нарезку соответствующих замков на углах. Для этого используют станки с электронным управлением. Это позволяет нарезать замки с точностью до десятых долей миллиметра. Если же дом строят не из домокомплекта, а из бруса, то для нарезки замков потребуются следующие инструменты:

• рулетка;
• угольник;
• карандаш;
• ножовка;
• электролобзик;
• электрическая или бензиновая пила;
• стамески;
• топор;
• молоток.

Фиксация и утепление угловых соединений

При сборке стен брус укладывают в шахматном порядке (чтобы шип нижнего ряда находился под пазом верхнего ряда). Это обеспечивает максимальную фиксацию углов. Любой тип угловых соединений обязательно фиксируют с помощью деревянных нагелей. Для изготовления нагелей нередко используют древесину берёзы.  Диаметр нагеля 20-40 мм. Для установки нагеля с помощью электрической дрели просверливают отверстие глубиной в 3-4 hяда. Для бруса толщиной 10 см отверстие сверлят на глубину 30-40 см. Для бруса толщиной 20 см отверстие сверлят на глубину 60-80 см. Диаметр отверстия должен быть равен диаметру нагеля. Если применяют квадратные нагели, то диаметр отверстия рассчитывают по формуле – ширина или толщина нагеля плюс 1-2 мм. Переднюю часть нагеля заостряют, после чего его забивают в просверленное отверстие.

Для утепления угловых соединений бруса применяют тот же утеплитель, который прокладывают между венцами. Чаще всего это войлок, джут или льняная пакля. При соединении встык утеплитель складывают в 2-3 раза и плотно прижимают брусом. В стыки с остатком, а также замки типа вполдерева и в лапу утеплитель укладывают так, чтобы верхний брус мог занять своё место только при очень сильном усилии. Это позволит компенсировать усушку бруса и избежать необходимости конопатить стык через 1-3 года. В замки типа шип-паз и тёплый угол утеплитель укладывают таким образом, чтобы замок собирался только с серьёзным усилием. В противном случае через 1-3 года брус усохнет и стык начнёт пропускать холодный воздух.

Помимо использования утеплителя для снижения теплопотерь в стыки иногда устанавливают шпонки. Благодаря их применению удаётся снизить теплопотери в том случае, если по каким-то причинам в замок не был вставлен утеплитель. Чаще всего шпонки применяют для строительства недорогих домов из профилированного бруса. Применение шпонок для строительства домов из клееного бруса не даёт никакого эффекта. Ведь брус соединяют в тёплый угол, а эта технология предусматривает обязательное использование утеплителя.

www.rwhouse.ru

Лучшие способы соединения бруса при строительстве дома

Несмотря на большое разнообразие стройматериалов и их доступность в плане стоимости, многие застройщики останавливают свой выбор на древесине. Но чтобы в полной мере реализовать все те преимущества, которыми характеризуются деревянные постройки, нужно знать все нюансы строительства, в том числе, способы и правила соединения бруса.

Об особенностях работы с брусом мы и поговорим. Именно он чаще всего используется для возведения домов и подсобных строений в частном секторе.

Если ввести в окно «поисковика» соответствующий запрос, то вы найдете множество статей, посвященных способам соединения изделий. Но внимательно просмотрев материал, возникает вопрос – почему речь идет о брусе, а судя по поясняющим рисункам и фото, на самом деле это бревно? Чтобы разобраться в таком несоответствии, сразу отметим, что различия в «стыковке» этих заготовок имеются. Поэтому (еще раз подчеркнем) разговор пойдет только о брусовых соединениях!

Несколько замечаний

• Правила являются общими для всех видов продукции – клееный брус, профилированный; естественной влажности или просушенной. Принципиальной разницы нет.
• В процессе монтажа сруба один и тот же способ не используется. Для разных частей здания (углы, периметр) – своя методика соединения бруса.
• При покупке материала нужно ориентироваться на то, что для качественного утепления (снижения теплопотерь) образцы должны быть «разнокалиберными» (в рядах), то есть отличаться параметрами сечения.

Основные способы соединения

Рассматривать все известные нет смысла — многие из методик применяются довольно редко. К тому же следует учесть, что внесение некоторых незначительных нюансов в любой из способов подразумевает и новое название. Поэтому речь пойдет лишь о тех, которые чаще всего используются на практике. Различные тонкости, способы особой сложности частного застройщика вряд ли заинтересуют, так как получается, что проще нанять специалиста (а его учить не придется), чем разбираться (а потом еще и тренироваться) самому.

Рисунки дают полное представление о различных методиках надежного скрепления бруса. Поэтому рассмотрим лишь некоторые их особенности.

А.  По углам дома

Соединение с остатком

Это значит, что концы заготовок по углам строения будут несколько выступать за его периметр. Недостаток – повышение расхода стройматериала. Но есть и «плюс» такого соединения – оно более прочное, к тому же угловые части здания (самые проблемные места) лучше защищены от осадков.

Самый распространенный способ – «в обло» («замкового» типа). Его еще иногда называют в «чашу», но это применяется только по отношению к бревнам.

Замки:

• Односторонний. Уже понятно, что «выпил» делается только на одной заготовке.
• Двухсторонний. Соответственно, на каждом из брусьев примерно на ¼ производится выборка материала (стыковочные пазы).
• Четырехсторонний. В этом случае «выпилы» производятся на всех гранях. Такое соединение в исполнении намного сложнее, зато считается самым надежным. К тому же упрощается монтаж – остается лишь собрать вместе отдельные детали «конструктора».

Без остатка

Это означает, что угловые грани смежных стен абсолютно ровные, без выступающих концов бруса (соединение «в охряп»).

Из рисунков понятно, что есть много разновидностей такого скрепления заготовок.

Б.   По периметру

В случае необходимости продольного соединения (удлинения) заготовок применяются следующие основные способы.



В.   «Крест»

Такие соединения применяются при возведении стен внутренних. Рисунки хорошо все поясняют.

Использование шипов при соединении бруса предполагает дополнительное утепление места стыка.

Если применяется укрепление нагелями, то использовать металлические штыри (а такие рекомендации встречаются) нежелательно. Хотя бы потому, что не избежать коррозии, и как следствие, начала гниения (в этом месте) древесины. Именно поэтому опытные мастера советуют пользоваться деревянными элементами. Но и здесь есть нюанс? А какой породы должно быть дерево? В принципе – без разницы.

Но это если не брать во внимание температурное расширение материалов. Скорее, это подходит только для регионов, где климат в течение года более-менее устойчивый. В основном же практически на всей территории нашей страны значения температуры постоянно меняются, и разница между «минусом» и «плюсом» довольно существенная. Поэтому нагеля должны быть из той же породы дерева, что и брус.

Их длина выбирается из расчета, чтобы одной деталью можно было скрепить брусья не менее чем в 3-х рядах.

При соединениях заготовках клеевые составы НЕ ИСПОЛЬЗУЮТСЯ. Нельзя не учитывать такой процесс, как усадка материала. Склеенные части просто деформируются, а ремонт таких повреждений потребует частичной разборки сруба.

masterim.guru
