Виды соединения профилированного бруса в угол

Углы дома традиционно считаются зонами, где наиболее велик риск теплопотерь, поэтому при строительстве важно добиться того, чтобы зазоры между венцами, образующими угол, отсутствовали. Помочь в этом может соединение бруса шип и паз, представляющее собой особое крепление без гвоздей, при этом брусья настолько точно подогнаны друг под друга, что появление щелей полностью исключено. Именно эта особенность считается важнейшим преимуществом пиломатериала.

Что такое теплый угол

Это герметичный стык, дающий равномерную усадку. Угловое соединение бруса в теплый угол, или шип-паз, позволяет повысить эксплуатационные характеристики постройки, добиться исчезновения «мостиков холода» и сквозняков.

Технология углового соединения бруса:

1. Разметка, для точности лучше использовать шаблон.
2. В боковой плоскости одного из венцов делается паз, в другом – шип, полностью симметричный.
3. Сборка стен по принципу первый брус-шип справа, второй – слева.

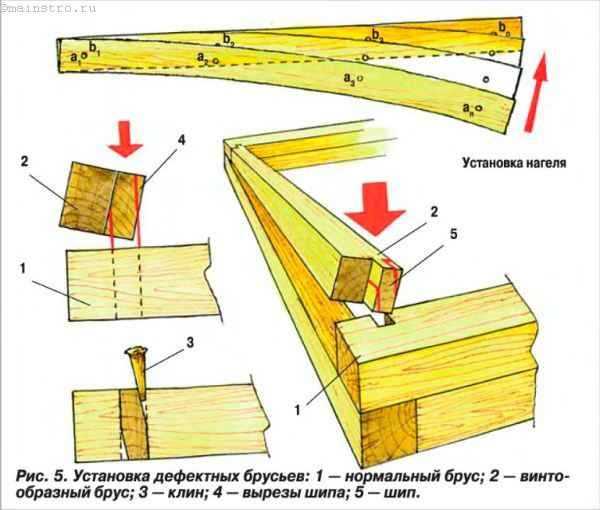

4. Крепление производится круглыми нагелями.

Пазы делают в производственных условиях на специальном оборудовании. Самостоятельно их можно вырезать бензопилой, ручным станком или лобзиком. Чтобы конструкция в итоге получилась прочная, важно изначально использовать качественный материал с влажностью не более 20%. Для дополнительного утепления могут применяться герметики.

Преимущества теплого угла

Плюсы соединения профилированного бруса в теплый угол:

• Отсутствие щелей, промерзания.
• Высокая скорость монтажа, с работой справится даже непрофессионал. «Мокрые» работы, в том числе с бетоном, не требуются.
• Привлекательность снаружи и изнутри дома.
• Облицовка и утепление не потребуется.
• Поможет поддерживать комфортный микроклимат: зимой в помещении будет тепло, летом – прохладно.
• Устойчивость крепления.
• Для соединения элементов угла не требуются гвозди и иные крепления.
• Даже после усадки щель между шипом и пазом не превысит 1-3 мм. В некоторых случаях зазоры специально делают большими, до 5 мм – это существенно упрощает конопатку сруба.

Однако соединение деревянного бруса в теплый угол имеет нюансы:

1. Точно подогнать шип и паз один под другой могут только мастера.
2. Теплый угол дороже, чем соединение встык, но в результате помогает экономить на использовании отопительных приборов и конопатке.

Основные разновидности угловых соединений

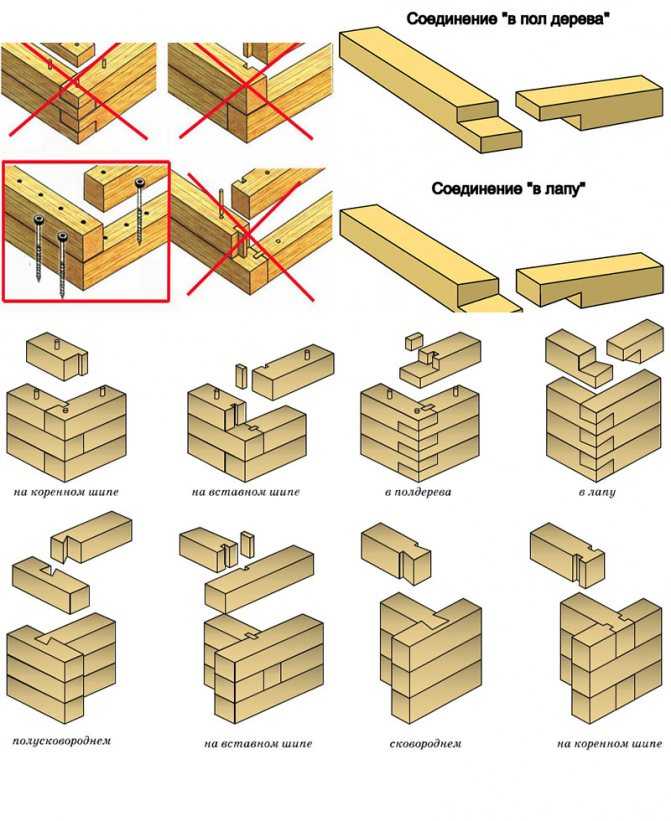

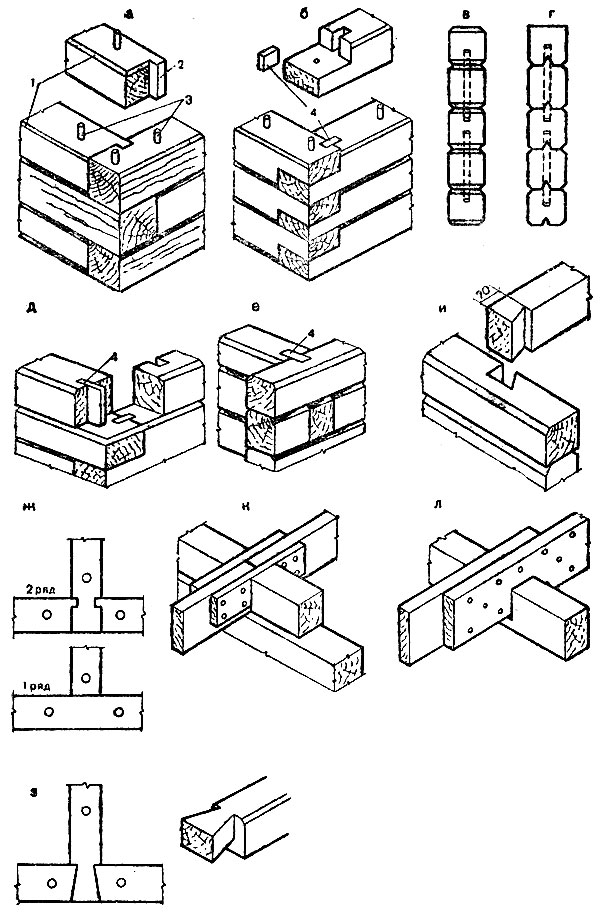

Существует несколько видов соединения бруса:

1. Ласточкин хвост. Эта технология соответствует ГОСТу 30974-2002. Трапециевидный шип полностью соответствует по размерам и форме паза. Вариант помогает достичь устойчивости каркаса. Очень экономичный метод, позволяющий получить эстетичный угол, попадание влаги внутрь замка невозможно. Относится к холодным типам соединения, поэтому для сохранения тепла нужно использовать утеплитель. Минус – сложность аккуратного вырубания шипов-трапеций.
2. В лапу. Простой в исполнении вариант, при котором используется Т-образное соединение торцевых элементов.

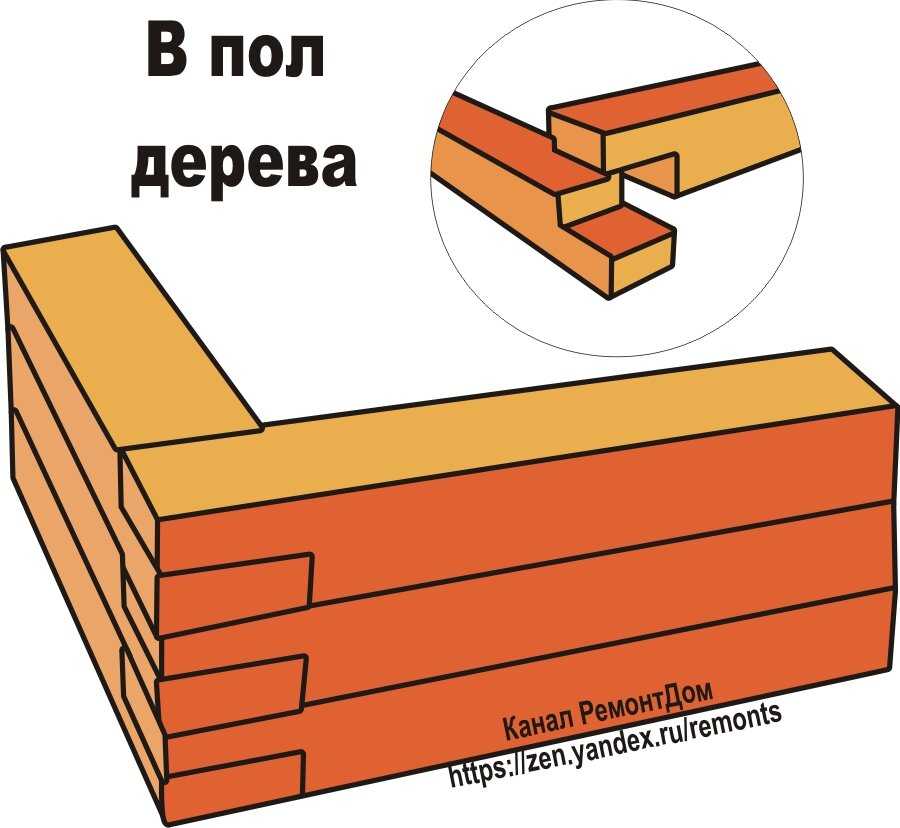

3. В полдерева. Торцы брусьев скреплены за счет специальных выемок. Крепление очень прочное, но имеет сквозную щель.
4. С коренным шипом. Способ походит для небольших домиков, в которых длина постройки равна длине бруса. В результате получается прочный каркас, устойчивый к землетрясениям и ветровой нагрузке.
5. Встык с фаской. В двух элементах прорезается паз под фаску. Позволяет добиться прочности и герметичности..

Наиболее распространенные типы соединения бруса для домиков и бань – в лапу и в полдерева. Первый способ более сложен, но позволяет получить надежное крепление. Второй – прост в исполнении, но смотрится менее интересно.

Кроме того, соединение бруса в углах подразделяется на типы. С остатком и без остатка. Первый вариант – прочное крепление, создающее герметичность, при нем брусья, проходя сквозь угол, выходят наружу. Получается красивая постройка, напоминающая старинные русские терема. Однако недостаток этого крепления в том, что возрастут расходы материала.

Соединение бруса в теплый угол с остатком проводится различными способами:

1. Односторонний замок. В нижней половине бруса делается выемка для верхнего.
2. Двусторонний замок. Пропилы делаются на обоих элементах, такое крепление – профилактика скрещения, однако важно, чтобы скрепляемые венцы были гладкими.
3. «В обло», четырехсторонний замок. Самое прочное крепление, не нуждающееся в поддержке нагелями. Запил производится со всех сторон пиломатериала.

При угловом соединении профилированного бруса без остатка компоненты не выходят за границы стен.

Наконец, крепление встык можно использовать только в том случае, если брус как следует просушен. Для его реализации следует поместить венцы в шахматном порядке, скрепив их нагелями.

Варианты соединения встык

Соединение бруса встык считается самым простым креплением. Для его реализации потребуются уголки или пластины из металла, которые крепятся гвоздями или скобками. Для обеспечения плотности прилегания торцы должны быть выровнены. Для защиты от продуваний через зазор снаружи соединение дополнительно утепляют теплоизолирующим материалом, а внутри конопатят.

Преимущество этого способа соединения бруса в углах – простота выполнения. Минус – нельзя использовать для создания теплого угла из бруса, недостаточно эффективно сохраняет тепло. Поэтому такое крепление выбирают не для домиков, а для хозяйственных построек.

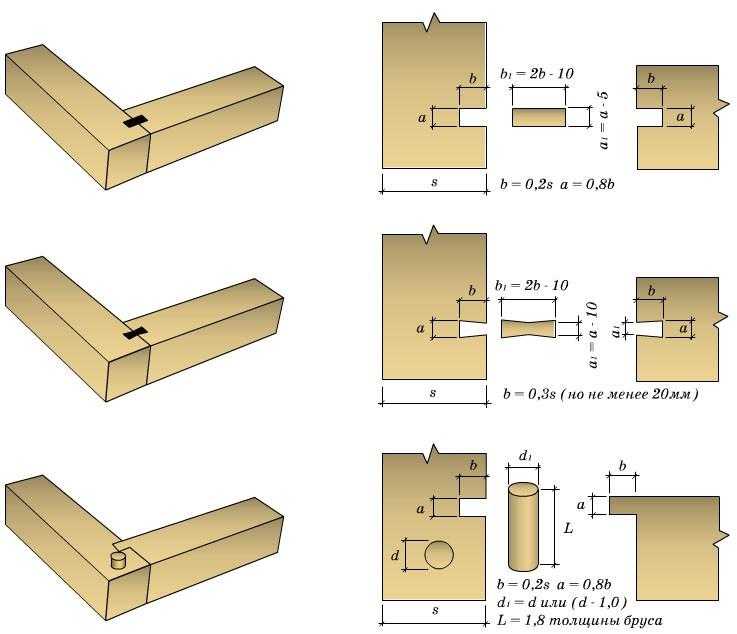

Способ соединения бруса встык со шпонкой – предполагает использование усиливающего элемента – шпонки из осины, ясеня, дуба. Для реализации в торцевых и боковых плоскостях делают отверстия в форме шпонки. Форма при этом может быть прямоугольной или хвост ласточки.

Соединения углов для клееного бруса

Виды соединений клееного бруса различны. Классификация угловых соединений такая же, как и у профилированного бруса и бревен, однако вариант «в обло» использовать нельзя, поскольку пиломатериал прямоугольного сечения, поэтому круглую врубку реализовать не получится. Можно выбрать варианты с остатком (в чашу) или без остатка (в лапу). Первый – самый распространенный, позволяет добиться хорошей теплоизоляции угла, эстетичности и устойчивости постройки.

Недостаток – повышенный расход материала.

Без остатка или в лапу – вариант соединения клееного бруса, способствующий экономии материала, однако необходима облицовка. В противном случае поверхности будут промокать и промерзать.

Таковы основные варианты соединения бруса между собой. Конечно, добиться полной герметичности можно только в том случае, если работы выполняет мастер с опытом. Поэтому тем, кто не обладает квалификацией, лучше обратиться к специалистам «Уютной дачи», которые выполнят работы качественно и быстро. Дерево не терпит невнимательного отношения, с ним должен заниматься тот, кто умеет это делать.

Собственное производство дает «Уютной даче» возможность идеально точно подогнать элементы домокомплектов один под другой. Готовые к сборке проекты в наличии на складе, поэтому после заказа сотрудники доставят их на участок, где соберут. Вам останется только насладиться комфортом и теплом.

Основные способы соединения бруса по углам: обзор технологий

Содержание:

Построить стены бани или дома из бруса – дело довольно-таки простое. Но для этого нужно хорошо знать, каким образом соединять брус по углам. В статье мы подробно расскажем обо всех существующих способах.

Каким должно быть соединение бруса по углам?

Соединение бруса по углам должно соответствовать некоторым требованиям. Среди них:

• Прочность. Брус закрепляется под давлением от собственного веса, массы кровли и перекрытий. Поэтому соединения должны быть устойчивыми. Со временем дерево деформируется, что обязательно нужно учитывать.
• Герметичность. Очень важно оградить места соединений от внешней среды. Это поможет сделать их более долговечными.

Кроме того, соединения бруса по углам должны быть эстетичными, технологичными и экономичными. Поэтому стоит заранее узнать все важные моменты по состыковке. Это поможет и сэкономить денежные средства, и продлит долговечность конструкции.

Виды соединения бруса в углах

Всего существует 2 вида угловых соединений: с остатком и без остатка. Все они обладают определенными конструктивными особенностями, о которых мы расскажем более подробно.

Угол с остатком

Соединение бруса на угол с остатком называют по-разному: «в чашку», «в облако», «угол с перерубами». Оно представляет собой углы, бревна в которых брус выходит за пределы стены. Состыковка происходит за счет пазов: на первом бревне делают надпил по ширине по габаритам следующего.

Чтобы повысить прочность возводимой конструкции, лучше использовать 4-стороннее соединение бруса. В таком случае надпилы делают с четырех сторон, а брусья располагают поперечно друг над другом. Для обеспечения дополнительной герметичности используют джутовый утеплитель или льняную паклю.

Соединение стыков брусьев методом угла с остатком очень надежно. Оно не требует дополнительной фиксации. Верх давит на низ, за счет чего смещение элементов невозможно даже при колебании земли. Такой метод технологичен и удобен, ведь заготовить пазы на брусьях можно заранее. Далее останется лишь правильно соединить их. К недостаткам соединения брусьев углом с остатком можно отнести:

• На торцах со временем появляются трещины, которые требуют дополнительной обработки.
• Из-за усыхания и усадки брусьев в углах появляются щели, из-за чего дом может продуваться и промерзать.
• Перерасход материала. Необходимая длина брусьев должна быть гораздо больше, чем параметры самого дома.
• Выпирающие торцы дома создают определенные ограничения при будущей отделке дома.

Метод соединения	Описание	Комментарий
В чашу	Самый простой метод соединения. В брусьях делаются углубления, на которые ставятся следующие .	Дешевый способ, однако со временем появляются щели.
В курдюк	Это более продвинутый способ «в чащу». Брус насаживается на углубление с выступающим элементом.	Не смещается, обеспечивается надежное соединение. Однако умельцев, которые смогут выполнить такую работу, мало.
В охряп	Такой способ предполагает наличие чаши и сверху, и снизу.	Очень сложный метод соединения, найди мастера для его выполнения практически невозможно.

Угол без остатка

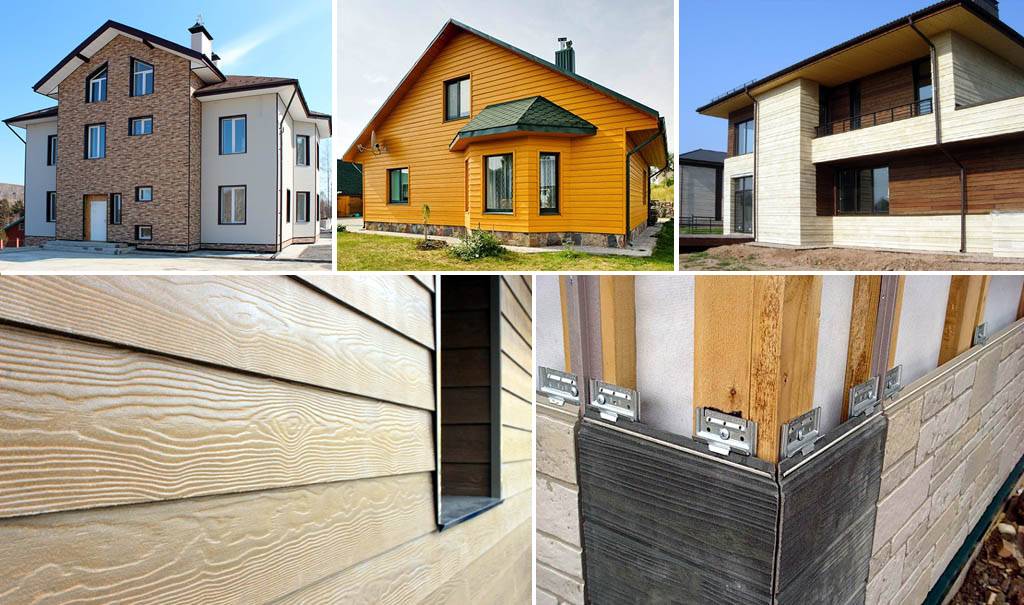

Чтобы сэкономить строительный материал, целесообразно выбирать метод угла без остатка. Он идеально подходит для небольших домов, когда можно избежать соединения по длине бруса. Дома, построенные методом угла без остатка, надежны, вода не попадает в узел, их очень легко обшивать вагонкой или сайдингом.

Название метода	Описание	Комментарии
Соединение встык	Самый простой способ соединения. Брусья стыкуются и закрепляются скобой.	Метод прост и дешев в исполнении. Из-за дыр, которые появляются в углах, дом становится холодным и его нужно обогревать.
Коренной шип	Часто его называют «теплый угол». На брусьях делаются стыки и штыки, которые стыкуются между собой.	С таким методом брусья практически не смещаются. Однако со временем появляются щели, через которые проходит холод.
Вполдерева вставной шип	Усовершенствованный «теплый угол». В строительстве домов используется нечасто из-за сложности технологического процесса.	Дома, построенные таким методом, не продуваются, они очень надежны. При этом способ в строительстве очень дорогостоящий.
Ласточкин хвост	Традиционный способ соединения. На брусьях делаются зеркальные углубления, которые стыкуются паз в паз.	В таком случае брусья плотно прилегают к друг другу, щели практически не появляются. Однако в производстве метод достаточно дорогостоящий.

Чтобы избежать сквозняков и промерзания, необходимо уделить внимание утеплению. Для теплоизоляции лучше всего использовать льноджутовое полотно, которое практически не восприимчиво к влаге. От использования войлока, пакли, мха лучше отказаться.

Брус, в отличие от бревна, имеет прямоугольное сечение. Во время дождя швы намокают, вода по ним стекает очень долго. Только с помощью льняного полотна удается быстро испарить воду.

Чтобы выполнить качественное соединение бруса по углам, необходимо обеспечить максимальную точность при запиливании стыков. Делать это лучше всего при помощи электроинструмента, например, ручного фрезера. Только так удастся обеспечить высокое качество реза, а также соблюдение всех размеров для дома из бруса. Вручную вырезать паз очень сложно, сделать это сможет только профессиональный плотник.
