Способы соединения бруса при строительстве дома: Какие бывают варианты соединения бруса при строительстве дома

Какие бывают варианты соединения бруса при строительстве дома

Содержание:


    Брус — квадратное или прямоугольное изделие из натурального дерева с размером стороны 100 мм и больше. Изделие с меньшим сечением называют рейкой или бруском. При точной и бережной обработке торцевых поверхностей брус может использоваться в любом секторе жилищного строительства. Это настил пола, потолка, монтаж каркасов, возведение стен, сборка стропильных систем и т.д. Основное достоинство бруса — простой монтаж, минимум инструментов и рабочих рук, легкая механическая обработка.

    За тысячелетия применения дерева в строительстве остались в работе только четыре способа соединения бруса и бревен, каждый из которых имеет свои разновидности, преимущества и недостатки:

    1. Сочленение с остатком — в обло, в стык и т.д.
    2. Соединение без остатка — в лапу, ласточкин хвост, другие варианты.
    3. Т-образный способ.
    4. Продольное соединение бруса.

    Как и бревна, брус соединяется без выступов и с выступами. Не рекомендуется в одной и той же конструкции использовать разные соединения с выступом и без него.

    В лапу

    Соединение «в лапу» — способ, при котором торцы бревен или бруса не выступают из стены. Угол дома, срубленный в лапу, выглядит строго и имеет правильную геометрию. Технология имеет два варианта реализации: с присеком и метод ласточкин хвост.

    Угловой монтаж бруса, полубруса, круглого бревна является сложной системой каналов и пазов, обеспечивающих предельно прочную фиксацию венцов дома друг с другом. Брус или бревна перед соединением подрезаются под рассчитанным заранее углом в точках пересечений и по торцевым плоскостям. Также в торцах выбираются пазы.

    Соединение «ласточкин хвост» — простой способ, но его применение требует опыта. Брус или бревна должны располагаться в венце с учетом уклона шип-паз, чтобы соединение расклинилось и повысилась устойчивость стен.

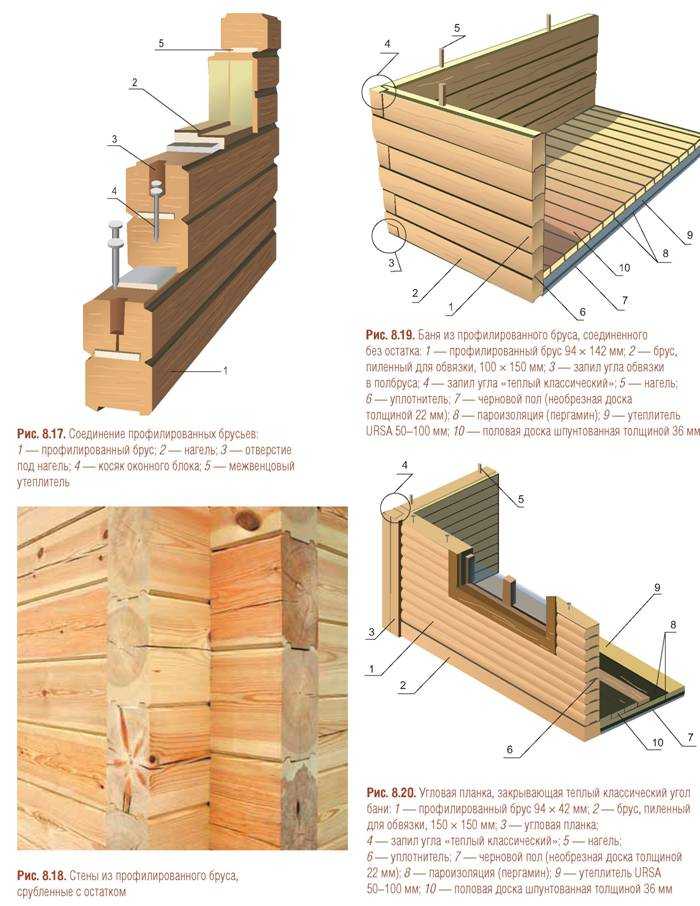

    С остатком

    С остатком брус можно соединять только при соединении в обло — это когда торцы бруса выступают за пределы поверхности стен. Плотники используют три варианта сочленения в обло:

    1. Одностороннее соединение — самый простой, скоростной и доступный вариант. На верхней части бруса вырезают поперечный паз с шириной выемки, одинаковой с шириной изделия. Паз будет в форме квадрата.
    2. Двухстороннее сочленение — пазы выбираются с обеих торцов изделия. Размеры пазов рассчитываются по габаритам бруса, но не менее, чем 25% от высоты изделия.
    3. Четырехсторонний монтаж считается самым сложным, но и самым прочным. Углубления делаются по всем четырем сторонам, поэтому монтаж является самым прочным и надежным во всех плоскостях и по всем осям.

    Без остатка

    Из-за низкой прочности такого монтажа без остатка брус соединяют очень редко. Метод нашел применение при возведении одноэтажных или малоэтажных домов, нежилых или технических объектов. Технологий монтажа без остатка — три: на коренной шип, встык и на шпонки. Отдельно взятая технология применяется для конкретного соединения, но наиболее надежное сочленение — встык.

    Встык

    Монтаж встык — когда брус укладывается торцами друг к другу и скрепляется металлическими хомутами, скобами, штырями, спицами, саморезами или гвоздями. Надежность стыка обеспечивается ровностью торцов бруса, а швы соединения придется обрабатывать дополнительно, чтобы усилить герметичность зазоров.

    На шпонки

    Шпонки используют возведении небольших по габаритам объектов. В брусе выбираются прорези и высверливаются отверстия под шпонки расчетного диаметра. После укладки бруса в торец изделия соединяются шпонками. Прорезь нужно утопить на 7-15 см в брус, материал шпонки должен быть тверже, чем древесина бруса.

    На коренные шипы

    Монтаж бруса на коренной шип — самый популярный в гражданском строительстве, так как признан самым устойчивым. При соединении брус не должен быть кривым по плоскости. Шипы выбираются в торцах изделия. При выборке учитывается зазор для укладки уплотнителя, выполняющего одновременно и роль утеплителя.

    Т-образное соединение

    Оптимальное применение — для возведения облегченных внешних и внутренних перегородок. Реализуется четыре варианта такого сочленения:

    1. С пазом на замок.
    2. С равноудаленным трапецеидальным шипом в брусае.
    3. С шипом-вставкой прямоугольного сечения.
    4. На коренном шипе с пазом.

    Методики применяются субъективно, исходя из проекта. Вставной шип должен быть тверже, чем дерево бруса.

    Продольная технология

    Технология продольного монтажа пригодится при возведении широких и высоких стен при недостаточной длине стандартного бруса или бревна. Продольным способом наращивают брус до проектной длины.

    Четыре способа для продольного соединения бруса:

    1. Вполдерева — способ применяют в нежилых зданиях. Брус соединяется пазами, которые фиксируются на гвозди под углом 45.
    2. Коренной шип — самое прочное сочленение в горизонтальной плоскости. В одном торце бруса вырезают паз, на втором делают шип.
    3. Продольный шип на шпонке повторяет угловой способ соединения бревна или бруса. В обеих торцах вырезаются пазы под шипы.
    4. Косой замок — самое надежное, но и самое сложное сочленение. Обрабатываются оба торца изделия с нарезкой шипов и зацепов с одной стороны, выборкой пазов с другой стороны бруса.

    Шпонки и шипы должны изготавливаться из твердых пород дерева — тверже, чем материал бруса или бревна. Это бук, граб, дуб, клен, ясень. Для усиления соединения применяют уплотнители. Если соблюдать технологии сочленения, здание будет прочным, устойчивым и гарантированно надежным.

    Материалы по теме

    Способы соединения бруса: старинные и современные приемы


    Лучшие инструменты для дома по приемлемой цене (ссылка)
    Древесина уже много веков, или даже тысячелетий, используется людьми при строительстве. Сначала простые бревна, затем брусья и доски – эти деревянные изделия широко применялись и продолжают применяться при возведении различных построек. Одним из самых распространенных изделий из дерева является брус. Этот материал используется и в основных строительных элементах, и в различных дополнительных конструкциях. А как осуществить соединение бруса, какие существуют варианты?

    Проводим наращивание

    Способы соединения бруса существуют различные. Так как этот материал используется уже давно, то и подобных видов великое множество. При этом некоторые старинные способы считаются более эффективными и надежными, чем их более современные собратья.

    Виды соединения бруса отличаются по принципам исполнения, месту использования, прочности и ряду других параметров. Например, очень часто необходимо увеличить длину используемого материала. Если длина стены или другой конструкции гораздо больше размеров изначального бруса, то его необходимо нарастить.

    Для выполнения подобной операции проводятся следующие действия:

    • на торце одного бруса делается место для посадки;
    • конец второго бруса вырезается выступ, который по форме должен подходить к посадочному месту первого;
    • после этого проводится стыковка обоих брусьев. Для надежности место соединения дополнительно закрепляется металлической скобой или гвоздями достаточной длины.

    Конструкций таких замков существует очень много. Каждый мастер выбирает свой вариант. Самыми популярными считаются прямые и косые накладные замки. Такие способы проверены веками, и заслужено считаются самыми надежными. Прямой или косой стык может легко выдержать даже сильные нагрузки.

    Некоторые специалисты используют соединение типа «в полдерева». На стыковочных торцах брусьев проделывается выпил до половины их толщины. Затем они соединяются и фиксируются скобами, пластинами или гвоздями.

    Но такой способ стыковки считается не очень надежным и долговечным. Метод «в полдерева» больше подходит при стыковке углов.

    Соединение в углах

    Чтобы избежать наращивание по длине брусьев, можно выбрать материал достаточной длины. Но вот построить дом без углов – это невозможно. Поэтому брусья чаще всего соединяются под углом. Тут существует множество вариантов, среди наиболее распространенных можно назвать следующие:

    • соединение встык;
    • использование шпонок;
    • применение коренных шипов;
    • в полдерева;
    • соединение «ласточкин хвост».

    Все эти способы соединения бруса довольно распространены, являются надежными и проверенными. О некоторых, например, ласточкин хвост, многие слышали, о других знают только профессионалы. Расскажем о том, как провести соединение бруса этими методами.

    Соединение бруса «встык» применяется для строительства хозяйственных построек

    Первый метод, который применяется при строительстве деревянного дома – это соединение встык.  Это самый простой способ сделать стыковку в углах. Достаточно плотно пригнать концы брусьев друг к другу и закрепить их при помощи шипованных стальных пластин.

    Не стоит думать, что такое соединение брусьев в углах будет ненадежным. Тут все зависит от мастерства плотника. Если имеется достаточный опыт, то стык может простоять неподвижно многие десятилетия, главное, идеально подогнать торцы.

    Хотя способ встык считается самым быстрым, при строительстве его выбирают редко. Дело в том, что через такой угол уходит много тепла. Во время зимы вы много потеряете на отоплении.

    Именно поэтому встык брусья в углах соединяются только в хозяйственных постройках.

    Более прочная разновидность соединения брусьев встык является метод с использованием шпонок. Такой способ позволяет значительно упрочнить место стыка. В специальные пазы плотно подогнанных брусьев вставляется шпонка. Она может быть выполнена в разных вариантах – поперечная, продольная или косая. Последняя разновидность шпонки считается самой надежной, но и самой трудной в исполнении.

    Соединение бруса в теплый угол, или говоря по «научному» в коренной шип, — считается наиболее распространенным при строительстве дома. Такой тип стыковки не пропускает тепло, надежен и долговечен.

    Принцип такого стыка в следующем:

    • на торце одного бруса выпиливается паз. Старайтесь, чтобы выпил не попал на место сучков. В этом случае паз будет легче сделать;
    • на другом брусе делается шип или лапу. Размеры такого «выступа» должны совпадать с размерами паза на предыдущем брусе. Лапу так же как и паз делают на участке без сучьев;
    • при строительстве лапу и паз совмещают и тем самым делают прочное угловое соединение.

    Довольно часто, для такого типа соединения, используют не только паз и лапу (шип). Для прочности стыковки и устойчивости всей конструкции между рядами брусьев забивают деревянный нагель (шпонку). Такое дополнительное крепление не дает горизонтальным рядам двигаться между собой.

    Соединить между собой брусья в углах можно и при помощи сцепки, которая носит название «в полдерева».

    соединение бруса в полдерева

    Такой способ придуман давно и довольно широко используется до сих пор. Соединение бруса в полдерева производится следующим образом:

    • на одном конце бруса делается пропил до половины его толщины;
    • на другом брусе делается такой же пропил, но с другой стороны конца;
    • при возведении угла эти пропилы соединяются, и получается прочный стык.

    Для увеличения надежности соединения здесь, так же как и в предыдущем варианте, часто применяют деревянные нагели или шпонки. Лучше их делать так, чтобы одного элемента хватило для соединения более двух рядов брусьев.

    Выбрать варианты вы можете самостоятельно, но многие специалисты порекомендуют использовать соединение под названием «ласточкин хвост». Такой вариант создания угла из бревен поможет удерживать тепло в доме, ведь он считается наиболее теплым. Ласточкин хвост может использовать при соединении профилированного бруса или обычного.

    Стык типа ласточкин хвост схож по своему принципу с соединением коренным шипом. Здесь так же, как и в предыдущем варианте, в одном брусе пропиливается паз, а в другом шип (выступ). Разница только в геометрической форме таких вырезов. И шип, и паз имеют трапециевидную форму. Такая особенность позволяет создавать более надежное соединение, которое практически не пропускает воздушные массы (а значит и тепло из дома).

    Создаем Т-образное соединение

    При строительстве деревянного дома из бруса часто необходимо сделать Т-образное соединение. Это случается, если вам нужно выстроить капитальную внутреннюю перегородку. Для такого соединения можно использовать следующие типы:

    • замочного паза на вставном шипе;
    • прямого паза на коренном шипе;
    • симметричным трапециевидным шипом – глухим сковороднем;
    • симметричного трапециевидного шипа – сковородня;
    • прямоугольного трапециевидного шипа – полусковордня.

    Все эти типы соединения выполняются в одной последовательности. С торца бруса, из которого будет строиться перегородка, вырезается шип в том виде, который соответствует выбранному вами типу стыка. А в стенке делается паз соответствующей формы и размеров. Далее, брус для перегородки просто вставляется в паз и фиксируется.

    Способы Т-образного соединения бруса

    Как видно способов, соединить два бруса при строительстве деревянного, дома довольно много. Выбрать есть из чего. Но, какой бы тип соединения вы ни выбрали, важно все делать аккуратно, и с предварительной разметкой. Конечно, если у вас имеется достаточный опыт в плотницких работах, то все пазы и шипы вы сможете сделать «на глаз», но зачастую таких навыков мало у кого есть.

    Сегодня дома из дерева только набирают былую популярность, отсюда и настоящих мастеров мало. Поэтому лучше все заранее разметить и только после этого браться за инструмент. В этом случае стыки бруса будут получаться надежными и долговечными, а значит, и ваш дом (или любое другое строение) простоит намного дольше.

    В предложенном видео вы наглядно увидите как сделать три основных соединения бруса: наращивание по длине, «ласточкин хвост» и Т-образное соединение.

    Столярные изделия с деревянным каркасом 101: Традиции деревообработки

    Столярные изделия с деревянным каркасом Woodhouse уникальны среди производителей деревянных каркасов. Узнайте об этом основном продукте деревянного каркаса и о том, как мы развиваем давнюю и гордую традицию деревянного каркаса.

    В каждом ремесле есть определенные наборы навыков, которые повышают результат от стандартного до экстраординарного. Для производителей деревянных каркасов одним из таких навыков является столярное дело. В Woodhouse мы особенно гордимся нашими столярными изделиями. В то время как некоторые компании обрабатывают пиломатериалы на станке, а другие вручную, мы делаем и то, и другое, используя столярные станки с ЧПУ для точности, конкурентоспособных цен и эффективного производства, а также ручную отделку для превосходного качества и красоты.

    Мы познакомим вас с основами столярного дела и его ролью в создании деревянного дома. Продолжайте читать, чтобы узнать о столярных изделиях как о проверенной временем строительной системе, различных типах столярных изделий с деревянным каркасом и методах, которые компании, производящие деревянные каркасы, используют для создания столярных изделий, включая наш уникальный подход, ориентированный на клиента.

    Столярные изделия: проверенная временем строительная система

    Когда речь идет о домах, без столярных работ не обойтись. Как следует из названия, это то, что удерживает один кусок дерева от другого. В обычных домах гвозди скрепляют древесину, а система скрыта внутри стен. В деревянных каркасных домах большая часть столярных изделий скрыта на виду.

    Деревянный каркас как строительная система существует уже тысячи лет. По всему миру до сих пор стоят многие деревянные каркасные постройки, построенные столетия назад — дома, замки, церкви, гостиницы, храмы и многое другое.

    Конечно, в разных культурах были разработаны разные системы деревянного строительства, и эксперты по дереву считают, что на различия между европейскими и североамериканскими столярными технологиями в первую очередь повлияла окружающая среда. Североамериканские поселенцы имели относительно легкий доступ к очень большим бревнам. В Европе задолго до этого закончились большие пиломатериалы, и здесь были разработаны столярные изделия, которые отражали то, как строители компенсировали это меньшими деревьями.

    Как работают деревянные каркасные столярные изделия?

    Столярные изделия из деревянного каркаса представляют собой соединение двух или более деревянных досок для прочного и эстетичного соединения. Существует множество видов столярных изделий, используемых в деревянном каркасе. Три наиболее распространенных типа столярных изделий, используемых в деревянных или стоечно-балочных зданиях:

    Врезные и шиповые соединения

    Эти соединения имеют смежные детали, которые соединяются под углом, что помогает передавать нагрузки от горизонтальных деревянных конструкций к вертикальным (подумайте о колышек, входящий в отверстие). Это соединение обычно имеет диагональную деталь под углом 45 °, называемую распоркой или распоркой, которая помогает стабилизировать балки. Поскольку врезные и шиповые соединения фиксируются колышками, они могут быть прочнее, чем соединения внахлестку, в которых используются гвозди или шурупы.

    Соединение внахлестку

    Соединение, полученное путем деления вдвое толщины каждого бруса в месте соединения и соединения их друг с другом (представьте, что они перекрывают друг друга). Эти соединения используются на внешних углах или в местах пересечения балок и обычно прибиваются гвоздями или винтами. Обычно в исторических европейских постройках не используются соединения внахлестку, потому что сталь для гвоздей была ограниченным ресурсом.

    Ласточкин хвост



    Это развальцовочное соединение внахлестку. Раструб «ласточкин хвост» плотно соединяет два куска дерева и предотвращает их соскальзывание друг с друга. Соединения типа «ласточкин хвост» идеально подходят для специальных модификаций и хорошо работают в условиях высокого напряжения. Обычно вы найдете это соединение на галстуке воротника или на балке.



    Системы для изготовления столярных изделий

    Точно так же, как типы деревянных каркасных конструкций различаются в Северной Америке и Европе, различаются и системы для создания деревянных каркасных столярных изделий. Европейцы использовали систему, называемую «разметкой», когда человек кладет одну древесину на другую и вручную вырезает каждую часть для идеального соответствия. Поскольку все соединения уникальны для размера бревен, их нельзя использовать взаимозаменяемо. Североамериканцы адаптировали технику под названием «правило квадрата», которая делает одинаковые разрезы во многих местах. Это позволяет выполнять повторяющуюся сборку, которая быстрее возводит большие конструкции. Квадратная планировка основана на осознании того, что в каждом неравномерном брусе, вытесанном вручную, есть потенциал для получения идеально прямого и квадратного бруса немного меньшего размера. В местах столярных работ столяр выравнивает свои столярные изделия с этой воображаемой идеальной древесиной, обеспечивая взаимозаменяемость частей, поскольку неровности отдельного элемента больше не имеют значения.

    Когда дело доходит до системы деревянных каркасных столярных изделий в наше время, большинство компаний, производящих деревянные каркасы, делятся на два лагеря: пиломатериалы ручной и механической обработки. Woodhouse немного отличается, потому что наша система использует лучшие черты каждой из них. Мы начинаем с машинной резки столярных изделий, чтобы обеспечить точность и эффективность, что отражается на наших конкурентоспособных ценах. Мы тоже мастера. Мы вручную отделываем наши столярные изделия для превосходного качества и красоты, которые вы хотите в своем подлинном деревянном каркасном доме.

    Результатом стала строительная система и применение мастерства, которые делают наши конструкции прочными и привлекательными для глаз. Узнайте, как мы можем персонализировать ваш дом и план этажа в соответствии с вашими вкусами. Узнайте, сколько будет стоить ваш деревянный каркасный дом Woodhouse, с помощью нашего калькулятора бюджета дома мечты. Это ваш год, чтобы начать путешествие по дому из деревянного каркаса. Свяжитесь с нами, и мы дадим вам честный совет, поможем изучить варианты и начнем.

    Соединения деревянной рамы — Деревянная рама HQ

    Главная » Детали конструкции деревянной рамы » Соединения деревянной рамы

    Соединения стоек и балок, соединения деревянных рам / 1 Комментарий

    Одна из многих уловок мастеров по изготовлению деревянных рам, угловое соединение деревянной рамы со шлицами и шипом является отличным решением проблемы соединения нескольких бревен в одной точке.

    Столярные изделия для крыш, соединения деревянного каркаса / 8 комментариев

    Перейти к: Версия 1, Интерактивная 3D-модель, Версия 2 В этой центральной стойке со стальной резьбой используется немного скрытых современных технологий для укрепления столярных изделий и предотвращения слишком большого «мяса» от бревен.

    Королевская ферма — это один …

    Королевская стойка со стальной резьбой Подробнее »

    Столярные изделия для балок, соединения деревянных рам / Оставить комментарий

    Ферма с молотковой балкой более сложна, чем фермы других типов, но позволяет использовать более крупные пролеты с более короткими деревянными элементами. Здесь мы рассмотрим столярные изделия из молотовой балки, в частности, к молотковой стойке.

    Столярные изделия для балок, Столярные изделия для крыш, Соединения деревянного каркаса / Оставить комментарий

    Королевская ферма является одной из наиболее распространенных форм ферм, используемых в деревянном каркасе. В некоторых, но не во всех фермах шкворня используются распорки (диагональные балки, идущие от нижнего пояса).

    Столярные изделия для балок, соединения деревянных рам / Оставить комментарий

    Если у вас есть две балки, соединяющиеся в одну стойку на одной высоте, вам нужно проявить изобретательность в разрезании стыков. Цель здесь состоит в том, чтобы сделать надежное соединение, не забирая слишком много мяса и силы из столба. В этой подробной статье мы покажем вам, как добиться этого с помощью врезного и шипового соединения со смещением.

    Соединения деревянных рам / Оставить комментарий

    Шарф с косым упором и выступающими абатментами представляет собой забавный вариант стандартного шарфового шарнира с упором. В этом случае упоры смещены или расположены под углом.

    Соединения деревянных рам / 3 комментария

    Этот пример иллюстрирует очень распространенную сборку деревянного каркаса. То есть, когда стойка соединяется с анкерной балкой (горизонтальной балкой, перпендикулярной коньку, которая противостоит растягивающей силе крыши на стены) или пластиной.

    Столярные изделия с опорой на балку, Столярные изделия из деревянного каркаса, Соединения деревянного каркаса / 1 Комментарий

    Соединение внахлест – отличное решение, если вы хотите создать четкие, непрерывные линии в деревянном каркасе.
