Сплит система мультизональная – Чем отличаются мультизональные кондиционеры от сплит систем и мульти-сплит систем?

Чем отличаются мультизональные кондиционеры от сплит систем и мульти-сплит систем?

Мультизональную систему отличает большое количество внутренних блоков и большая длина межблочных коммуникаций. Система состоит из одного наружного блока и подключаемых к нему большого количества внутренних блоков различного типа (настенные, канальные, кассетные и др.). При этом, для каждого внутреннего блока могут быть заданы свои параметры режимов работы. Все внутренние блоки подключаются к общей системе трубопроводов. Длина трубопровода или максимальное расстояние между внутренними и наружным блоками достигает 100 метров, а перепад высот между ними или расстояние по вертикали – 50 метров.

Где применяется?

• Офисы класса А, административные здания, бизнес-центры
• Элитные квартиры, коттеджи, загородные дома, пентхаусы и таунхаусы
• Промышленные, производственные и складские помещения (заводы, логистические центры, цеха) Торговые и спортивные помещения (торговые центры, гипермаркеты, магазины, фитнес-центры)
• Предприятия индустрии питания (кафе, рестораны и др.)
• Общественные учреждения, гостиницы

Чем отличается от сплит систем и мульти-сплит систем

• Существенным преимуществом перед обычными сплит и мульти-сплит системами является большая длина межблочных коммуникаций и отсутствие потерь производимой мощности.
• В отличие от мульти-сплит систем, где количество внутренних блоков ограничено (как правило, до 4-х штук) мультизональная система позволяет подключать несколько десятков внутренних блоков разного типа к одному наружному. Благодаря этому, фасад здания не «украшают» бесчисленные внешние блоки.
• Мультизональная («много зон») система удобна для кондиционирования зданий с большим количеством комнат, где необходимо зональное регулирование температуры, т.к. для каждого внутреннего блока могут быть заданы свои параметры режимов работы. К примеру, в одном помещении – охлаждение, а в другом – обогрев. В мультисплит системах это невозможно.
• При выходе из строя одного из наружных блоков мультизональная система, в отличие от мултисплит системы, продолжает функционировать.
• VRF и VRV-системы более устойчивы к аварийным ситуациям, т.к. при поломке одно внешнего блока нагрузка в автоматическом режиме перераспределяется на все остальные.
• Кроме того, наличие функции самодиагностики помогает быстро найти возможные неисправности кондиционера, а также сократить время и расходы на их устранение.
• В отличие от обычных кондиционеров, внутренние блоки мультизональных систем обладают самой высокой точностью поддержания заданной температуры – до ±0,5 °С.

Помимо вышеперечисленных достоинств мультизональной системы кондиционирования перед обычными сплит-и мультисплит системами, она обладает также следующими преимуществами:

• Позволяет создать комплексное решение, объединив кондиционирование, вентиляцию и обогрев. Создает комфортные условия для отдыха и работы круглый год в любых помещениях с индивидуальными параметрами температуры.
• Допускает размещение наружных блоков в любом удобном месте (на крыше, в подвальном помещении, на техническом этаже и в удалении от здания). Это возможно благодаря большой длине и перепаду высот межблочных коммуникаций. Кроме того, наружные блоки занимают немного места, что позволяет экономить площади.
• Огромный выбор по мощности наружных блоков и самых разных по типу внутренних позволяет сохранить дизайн любого помещения.
• Это высокоэффективная экономичная система с низким потреблением электроэнергии.
• Все блоки (до 30 внутренних и 3 внешних) подключаются к единой системе трубопроводов. Благодаря этому упрощаются монтажные работы, и в будущем можно легко расширить систему.
• Низкий уровень шума системы сделает ее практически незаметной.

​Управление

Управление внутренними блоками может производиться с помощью:

• индивидуальных проводных пультов
• инфракрасных пультов
• централизованного пульта управления, контролирующего режимы работы всех внутренних блоков и состояние системы в целом
• персонального компьютера (для VRV системы)

Управление через компьютер

Система вентиляции HRV + система кондиционирования VRV Plus + персональный компьютер = интеллектуальная система управления климатом Hi-VRV. «Умный» дом позволяет через компьютер контролировать состояние работы всех блоков, задавать необходимые климатические параметры, оптимизировать работу системы с помощью таймеров, оптимизировать и подсчитать затраты на электроэнергию, и многое другое.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

схема, принцип работы, особенности монтажа и отзывы

Что такое мультизональные системы кондиционирования? На самом деле, это устройства для контроля температуры, которые используются в закрытых помещениях. Отличие от обычных сплит-систем кроется в наличие одного блока управления. Фреон в данном случае находится в единой магистрали. Внешний блок чаще всего устанавливается на крыше здания.

Для соединения кондиционеров применяется разветвитель. Недостатком устройств данного типа считается их дороговизна. Однако надо отметить, что у моделей высокий коэффициент эффективности. Чтобы детальнее разобраться в мультизональных устройствах, надо рассмотреть их схему.

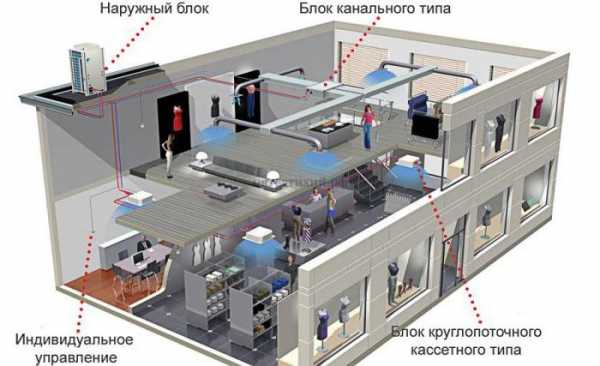

Мультизональная система кондиционирования: схема

Мультизональная система включает в себя один наружный блок, который устанавливается с мощным вентилятором. Компрессор для него подбирается высокочастотного типа. Межблочный кабель отходит от блока питания. Для управления системой применяется сетевой конвертор. Модули в мультизональных системах используются разной частоты.

Внутренние блоки соединяются с магистралью. Дополнительно схема мультизональной системы включает в себя пульты для управления. Сигнал при этом поступает на центральный блок управления. Для регулировки температуры применяются обычные инфракрасные пульты. Расширитель подключается через общую магистраль. Для управления фреоном используется выносной вентиль.

Как работает система?

Работают мультизональные системы центрального кондиционирования за счет подачи фреона по общей магистрали. Циркуляция воздуха происходит при помощи вентилятора, который находится во внешнем блоке. Для подачи напряжения на устройство имеется компрессор, который управляется сетевым конвертором.

Также стоит отметить, что в цепи располагаются разветвители. Они отвечают за отдельные внутренние блоки, которые подсоединены к общей системе. Центральный модуль контролирует электропитание оборудования. Чтобы настраивать температуру в помещениях, используется пульт, от которого на центральный блок поступают сигналы, которые в дальнейшем подлежат обработке.

Монтаж модели

Монтаж мультизональной системы кондиционирования в жилом доме занимает много времени. Внешний блок, как правило, ставится на крыше помещения. Межблочный кабель разрешается устанавливать на фиксаторах. При этом блок питания с расширителем должны находиться возле модуля. Внутренние блоки разрешается устанавливать только через разветвители. Для этого придется прокладывать дополнительные сети. Для закрепления внутреннего блока на стенку устанавливаются стойки. Выносные вентили должны находиться за разветвителями.

Отзывы об устройствах на два внутренних блока

Мультизональные системы кондиционирования воздуха на два блока отзывы от покупателей получают положительного характера. Если верить потребителям, то современные модели способны легко поддерживать температуру в доме площадью до 150 кв. метров. Коэффициент холодопроизводительности у модификаций доходит до 10 БТЕ.

Также стоит отметить, что на рынке представлено много устройств с фильтрами, которые не сушат воздух. Показатель потребления энергии у мультизональных систем данного типа не превышает 340 Вт. Осушители применяются с блоком управления и без него. Высота установки магистрали у разных производителей может отличаться. Коэффициент эффективности у систем данного типа стартует от 80 %.

Устройства с тремя внутренними блоками

Системы центрального кондиционирования на три внутренних блока, как правило, устанавливаются с несколькими модулями. Фильтры в устройствах используются разного класса защиты. Современные модели выделяются не только высоким коэффициентом эффективности, но и мощным вентилятором. Компрессоры применяются на 2, или 5 кВт. При этом рабочая частота у них равняется 45 Гц.

Многие системы кондиционирования производятся с защищенными магистралями. Распределители устанавливаются, как правило, с блоками управления. Уровень шума у моделей равняется около 75 дБ. Для регулировки температуры часто применяются инфракрасные пульты. Датчики у мультизональных систем используются встроенного типа. Блоки питания имеются на 230 В. Многие покупатели считают эффективными данные устройства, однако они дорого стоят.

Системы на пять блоков

Высокой мощностью отличается пятиблоковая мультизональная система кондиционирования. Описание устройств стоит начать с перечисления показателей. Коэффициент эффективности у них располагается на уровне 85 %. Также стоит отметить, что у моделей имеется несколько модулей. Распределители могут устанавливаться с преобразователями, либо без них. Некоторые специалисты говорят о том, что модели сложны в установке.

Каждый внутренний блок нуждается в отдельном расширителе. Площадь обслуживания устройств составляет 120 куб. метров за час. Фильтры у моделей применяются с системами защиты. На рынке имеется много модификаций мультизонального типа со встроенными датчиками. Параметр холодопроизводительности у них стартует от 35 БТЕ. Вентиляторы применяются разного диаметра. В данном случае многое зависит от мощности оборудования.

Отзывы об устройствах с технологией VRV Plus

Системы с технологией VRV Plus пользуются большой популярностью. Как правило, на рынке представлены модификации на два внутренних блока. Коэффициент холодопроизводительности у них стартует от 30 БТЕ. Многие модели способны похвастаться качественными блоками, которые работают в экономном режиме. Модули в устройствах используются с блокираторами.

Модели замечательно подходят для панельных домов. Блоки питания используются на 200 В, а рабочая частота в среднем равняется 40 ц. Вентиляторы используются с мощными компрессорами. Охладители в данном случае управляются центральным блоком. Магистрали разрешается устанавливать на высоте около двух метров. Многие модели работают от нескольких модулей.

Модели с технологией VRF

Мультизональная система кондиционирования с технологией VRF производится с двумя или тремя блоками. Показатель эффективности у моделей очень высокий. Если верить отзывам покупателей, то устройства легки в управлении. Для подключения блоков необходим расширитель. Модули у систем применятся только проводного типа. Блоки питания под них подбираются на 220 В. Рабочая частота у систем мультизонального типа составляет в среднем 45 Гц. Вентиляторы, как правило, работают напрямую через компрессоры. Оптимальная высота внутреннего блока — 1.8 метров.

Некоторые системы кондиционирования производятся с датчиками. Они работают от модулей, которые соединяются с центральным блоком управления. Наружный блок мультизональной системы кондиционирования может устанавливаться на крыше. Модели данного типа замечательно подходят для складских помещений. Номинальная мощность у них равняется 4 кВт. Магистрали используются с ионизатором и без него. Осушители устанавливаются в основном возле модуля.

Модели мощностью 3 кВт

Мультизональная система кондиционирования на 3 кВт производится, как правило, с тремя внутренними блоками. Средняя площадь охлаждения составляет около 220 кв. метров. Некоторые модификации имеют несколько компрессоров. Внутренние блоки устанавливаются за расширителями. Модели с блоком питания на 200 Вт способны поддерживать рабочую частоту на отметке 45 Гц. У них используется импульсный преобразователь. Фреон может применяться разных классов.

Современные системы кондиционирования работают от канального модуля. При этом температура настраивается непосредственно через пульты. Монтаж магистрали осуществляется при помощи фиксаторов. Внутренние блоки разрешается устанавливать на небольшой высоте. В данном луче многое зависит от производителя системы.

Устройства на 5 кВт

Мультизональная система кондиционирования на 5 кВт имеется высокий параметр холодопроизводительности. Расширители в данном случае подходят только с переходниками. Если говорить про недостатки, то следует помнить о высоком уровне шума. Также модели данного типа не допускают высокого перепада магистрали. На вешний блок оказывается большая нагрузка. Также стоит отметить, что датчики у моделей применяются только встроенного типа.

Если рассматривать устройства на три внутренних блока, то коэффициент эффективности у них не превышает 65 %. Многие модели применяются с контактными расширителями, которые управляются от модулей. Осушители встречаются очень редко. Показатель теплопроизводительности находится на уровне 35 БТЕ. На рынке имеется много систем кондиционирования, способных работать при частоте 55 Гц, а блоки питания для них подбираются на 200 В. Показатель расхода энергии у моделей мультизонального типа, как правило, находится в районе 340 Вт.

Модели мощностью 10 кВт

Мультизональная система кондиционирования на 10 кВт может работать от нескольких модулей. Если верить отзывам покупателей, то модели замечательно подходят для офисных помещений. Коэффициент холодопроизводительности равняется 30 БТЕ. При этом частота у систем составляет около 45 Гц. Некоторые модели производятся двумя компрессорами. Таким образом, во внутреннем блоке устанавливается мощный вентилятор.

Ионизаторы встречаются только в современных модификациях. Уровень шума у них составляет 60 дБ. Если рассматривать устройства на три блока, то у них имеется два модуля. Разветвители устанавливаются с расширителями, либо без них. Внутренние блоки часто делаются с фильтрами. Выносные вентили разрешается монтировать через центральную магистраль. Для отвода фреона применяется кабель межблочного типа.

fb.ru

Принцип работы мультизональной системы | Принцип работы vrf системы кондиционирования

Одна из самых новых систем кондиционирования воздуха — это VRF (Variable Refrigerant Flow, что означает «изменяющийся поток холодильного агента»), есть другое название — VRV (Variable Refrigerant Volum, что означает «изменяющийся объем холодильного агента») или просто — мультизональная система. При разработке мультизональной системы за основу, конечно, был взят обычный кондиционер типа сплит-система. Внешне VRF система так и выглядит. Имеется наружный блок, который соединяется фреоновыми трубопроводами с несколькими внутренними блоками. На этом заканчивается их сходство. В работу мультизональной системы заложены 3 основополагающих принципа, которые в корне отличают ее от других систем кондиционирования. В первую очередь — это применение разветвителей, которые позволяют более равномерно распределять холодильный агент по внутренним блокам. Типоразмер разветвителя подбирается по суммарной производительности внутренних блоков, перед которыми он устанавливается. Разветвители, предназначенные для газообразного холодильного агента, устанавливаются на линию низкого давления, для жидкого – на линию высокого давления, они отличаются габаритными размерами и их нельзя путать.

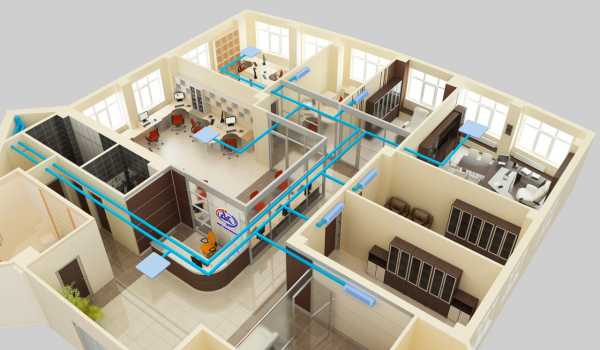

Схема мультизональной системы VRF

Вторым явным отличием в работе мультизональной системы является то, что всей ее работой управляет микропроцессорная система автоматики, построенная на основе сложной программы управления, обеспечивающей поддержание большого количества параметров, и управление любым элементом системы с целью оптимального и эффективного функционирования всех ее элементов.

И последним отличием служит использование в качестве дросселирующего устройства только ЭРВ (электронный расширительный вентиль). Такой ЭРВ встроен или устанавливается в непосредственной близости перед каждым внутренним блоком, его работой управляет микропроцессорный контроллер внутреннего блока. Все эти три особенности позволяют к одному внешнему блоку подключить одновременно до 64 внутренних блоков, а в VRF Dantex последнего поколения — до 88 внутренних блоков; обеспечить общую длину трубопроводов до 1000 м; максимальная длина труб между внешним и внутренним блоком — до 175 м, а в VRF Dantex — до 200 м; перепад высот между внутренними блоками составляет до 15 м, а в VRF Dantex — до 30 м. Однако, к сожалению, обычно максимальная производительность одной группы внешних блоков не превышает 180 кВт, а в VRF Dantex — не более 246 кВт. Причем, при расчете и подборе производительности внешних блоков, можно их производительность принять меньше на 30%, чем суммарная производительность всех внутренних блоков, подключенных к ним, с учетом малой вероятности одновременной работы на 100% загрузки всех внутренних блоков.

Конструкция и схема наружного блока мультизональной системы VRF



1) Электродвигатель вентилятора. 2) Вентилятор. 3) Теплообменник конденсатора 4) Компрессоры. 5) Порты для подключения межблочных фреоновых коммуникаций, соединяющих наружный и внутренние блоки. 6) Автоматика наружного блока. 7) Корпус. 8)Защитная решетка вентиляторов

Это лишь несколько преимуществ из всего множества положительных моментов VRF систем. Последовательность работы холодильного цикла мультизональной системы остается традиционной. Один или несколько компрессоров, расположенных во внешнем блоке, сжимают холодильный агент и в парообразной фазе, с температурой +60…+100 ℃, подают по системе фреоновых трубопроводов в теплообменник конденсатора. Чаще всего применяется конденсатор воздушного охлаждения (намного реже – водяного охлаждения). Теплообменник воздушного охлаждения находится во внешнем блоке и обдувается мощными осевыми вентиляторами. По мере движения холодильного агента по трубопроводам теплообменника он охлаждается, потом конденсируется и немного переохлаждается (на +5…+8С). После конденсатора жидкий холодильный агент, но все еще не холодный (+30…+40 ℃), по трубопроводам выходит за пределы наружного блока и далее по ним же через разветвители подается на каждый внутренний блок. На входе в блок холодильный агент дросселируется в ЭРВ и с определенным расходом поступает в теплообменник внутреннего блока. Агрегатное состояние холодильного агента на входе во внутренний блок, примерно: 85% жидкий и 15% парообразный. Оно сильно зависит от температурного режима воздуха, который необходимо поддерживать в помещении, где установлен данный блок. Температура холодильного агента может составлять 0…+15 ℃, причем это не граничные значения возможной температуры. Теплообменник внутреннего блока обдувается воздухом, который находится в помещении и холодильный агент, находящийся внутри трубок теплообменника, кипит, превращаясь в парообразный, и немного перегревается на 5-8 ℃. Далее холодильный агент поступает в компрессор на всасывание, и цикл повторяется.

В схему холодильного контура дополнительно устанавливаются и множество других элементов, обеспечивающих надежную, эффективную работу VRF системы. Следует упомянуть, что мультизональные системы бывают двухтрубные – внутренние блоки которых одновременно работают только на охлаждение или на тепло, и трехтрубные – часть внутренних блоков работают на охлаждение, а другая, в это же время, работает на тепло. Последние VRF системы менее востребованы из-за стоимости и более сложной системы работы. Каждый год мультизональные системы совершенствуются и все больше и больше завоевывают рынок кондиционирования воздуха.

dantex.ru

Мультизональные системы | VRF | Мультизональные кондиционеры

Мультизональная система кондиционирования имеет высокую энергоэффективность. Она предназначена для обслуживания одновременно большого числа помещений. Это могут быть торгово-развлекательные центры, гостиницы, производственные объекты и другие здания.

Впервые мультизональные системы были произведены в 1982 году и названы VRV – система, что в переводе означало «переменный объем холодильного агента». Именно такое название — VRV в дальнейшем и было запатентовано. В последующем начали выпуск мультизональных систем, но уже под другим названием VRF системы, что в переводе означало «переменный поток холодильного агента».

Особенности мультизональных систем

• Возможность к внешнему блоку подключать до 40 внутренних блоков, которые могут быть канальными, кассетными, настенными или потолочными. В зависимости от конструктивных особенностей здания внутренние блоки можно комбинировать.
• Безошибочное проектирование, которое достигается за счет разработки специальных программных обеспечений. Благодаря этому можно точно определить нужные диаметры магистралей фреона, количество заправляемого хладагента и сечение электрических кабелей. Поэтому при проектировании vrf кондиционеров можно быть уверенным в надежности оборудования.
• Низкий уровень шума. Тихая работа внутренних блоков системы кондиционирования позволяет создавать для находящихся внутри помещений людей комфортные условия.
• В отличие от фанкойлов vrf системы кондиционирования отличаются меньшим расходом воздуха, при той же производительности, что позволяет достичь более низкого уровня шума.
• Эффективный обогрев помещений в «межсезонье». Для этого климатическое оборудование не требуется оснащать дополнительными элементами в отличие от систем других видов.

Функциональные элементы vrf системы кондиционирования

• Наружный блок, который находится снаружи помещения;
• Внутренние блоки со встроенным электронным расширительным вентилем;
• Медный фреоновый трубопровод, предназначенный для соединения внутренних и наружного блоков;
• Рефнеты;

VRF кондиционеры в помещении могут изменять свою производительность благодаря изменению производительности наружного блока. Каждый внутренний блок, имеет датчики температуры, передает значение о необходимой ступени производительности на внешний блок по цифровому каналу передачи данных. В системе кондиционирования VRF используются микроконтроллеры и алгоритмы, благодаря которым точно поддерживаются температурные параметры с минимальным расходом электроэнергии.

Мультизональные кондиционеры представляют собой современное, комфортное и энергоэффективное решение для создания центральной системы кондиционирования, при этом обладающее большим числом преимуществ по сравнению с другими видами систем. Все наши мультизональные системы быстро доставляются по всей России.

dantex.ru

Мультизональные системы кондиционирования, VRF системы

По сути своей — одно и то же. Это система кондиционирования инверторного типа, которая позволяет подключить несколько (до 60-80 внутренних блоков к одному внешнему агрегату) и обеспечить независимое кондиционирование каждого помещения в отдельности. Внутренние блоки могут работать каждый в своём режиме (в трёхтрубной системе): на охлаждение или обогрев, а также поддерживать различную температуру. При этом в продвинутых системах имеется возможность использовать отводимое тепло одних помещений для обогрева других, что положительно сказывается на КПД работы. Данные системы — идеальный вариант для организации кондиционирования загородного дома или коттеджа:

Внутренние блоки для VRF систем кондиционирования подбираются отдельно под каждое помещение после создания проекта системы кондиционирования и вентиляции. Можно повесть на стену блок настенного типа, спрятать под потолок или простенок канальный внутренний блок, зашить под потолок кассетный или поставить на пол консольные блоки. Всё это позволит вписать систему как в любой интерьер, удовлетворить любому техническому заданию.

О компании «Проект Климат»

Основные отличия мультизональной от мульти сплит-системы

Обычная мульти сплит система также позволяет подключить несколько внутренних блоков кондиционера разных типов (до 8-ми на один наружный блок кондиционера). Но принципиальное отличие VRF мультизонального кондиционера от мульти сплит системы заключается в том, что несколько внутренних блоков (зачастую их объединяют в группы либо по принципу работы, либо по архитектуре помещения) используют единую магистраль хладагента (от которой уже отходят свои трассы до внутреннего блока), тогда как ко внутренним блокам мульти сплит системы идёт отдельная трасса. Результат — сокращение общей длины всех трасс при одновременной возможности увеличения протяжённости магистрали, рост КПД, повышение надёжности.

Компрессора современных мультизональных кондиционеров способны прокачать фреон по трассе (самой длиной ветви) длиной до 300 метров с перепадом высот до 35-50 метров. Тогда как обычные мульти сплит системы ограничены не только по суммарной длине трассы, но и по максимальной длине до самого удалённого внутреннего блока. Как правило это звучит так (у мульти сплит системы на 5 внутренних блоков) : «перепад высот — до 20 метров, суммарная длинна трассы — до 80 метров (до самого удалённого — 25 метров)». Т.е. если на один блок отвести 25 метров, то на оставшиеся 4 придётся менее чем по 14 метров, что не так много, если учесть, что заказывается и устанавливается зачастую такой кондиционер для коттеджа или загородного дома с протяжённостью трасс до 25-30 метров на каждый.

Лучшие мультизональные кондиционеры

Надёжность при выборе данного оборудования — на первом месте. А уж попытаться уложиться в бюджет можно за счёт грамотного расположения блоков, сокращения длинны трассы. Только представьте себе, что спустя год-два после монтажа, компрессора китайского внешнего блока мультизонального кондиционера выйдут из строя: одни только затраты на демонтаж и передачу в сервисный центр могут превысить разницу в стоимости по сравнению с передовыми разработками лучших кондиционеров.

Вариантов — множество. Всё зависит от бюджета и технического задания на создание системы кондиционирования. Вы по адресу: выполним проект, подберём оборудование и проведём качественный монтаж.

Далее представлены (скорее для примера, нежели для того, чтобы «положить в корзину» и оформить заказ) варианты систем кондиционирования наиболее часто закладываемых в проекты производителей.

Мы рады вам предложить лучшие мультизональные системы кондиционирования, которые прослужат вам не один десяток лет.

Каталог мультизональных кондиционеров

Монтаж мультизональных VRF систем кондиционирования

Установке и пуск-наладке оборудования подобной сложности предшествует длительный процесс расчёта и согласования. Ошибка на первом шаге может обойтись весьма дорого, ведь монтаж мультизональных кондиционеров производят на этапе ремонта на объекте (заглубление стен, скрытый монтаж фреоновых трасс и коммуникаций под потолком и межстеновом пространстве). Выйди система из строя или если она не будет отвечать потребностям текущего помещения — замена оборудования будет стоить либо очень дорого, либо будет в принципе невозможна.

Монтаж системы кондиционирования в загородном доме на базе VRF Mitsubishi

Установка мультизональной системы в одном из зданий МГУ. Опрессовка трасс

Бытовая VRF LG: монтаж в ЖК Триколор на стадии проведения ремонтных работ

Монтаж системы VRF охлаждения Toshiba в РСПП

Процесс проектирования VRF системы начинается с получения планировки помещений и выполнения замера объекта для оценки:

• потребной мощности охлаждения;
• технических ограничений объекта.

И уже после отсева вариантов по техническим соображениям принимаются к учёту бюджетные ограничения, подбирается требуемое оборудование и представляется на утверждение смета по объекту с разбивкой по стоимости оборудования, работ и расходного материала.

Будь то загородный дом, офисное здание или коммерческий объект, как правило мультизональные VRF системы устанавливают на этапе выполнения ремонта, т.е. выполняют монтаж в два этапа:

• на первом этапе: доставка оборудования на объект, подготовка места под установку внешнего блока, установка внешнего блока, бурение отверстий, выполнение углублений в стенах для скрытого монтажа, прокладка трасс коммуникаций (межблочная фреоновая трасса), отвод дренажа в канализацию от предполагаемых мест крепления внутренних блоков;
• на втором этапе: выполняется финишный, минимальный объём работ в виде установки внутренних блоков, опрессовки, вакуумирования, пробного запуска и пуско-наладочные работы.

Если в составе внутренних блоков VRF системы есть канальные кондиционеры, то дополнительно на первом этапе осуществляется скрытая установка внутренних блоков, протяжка от них под потолком или межстеновом пространстве воздуховодов до мест предполагаемого крепления решёток из которых будет подаваться охлаждённый/подогретый воздух внутрь помещения.

Мультизональные системы кондиционирования — самые совершенные из существующих климатических систем с наивысшим КПД, что немаловажно, учитывая постоянный рост стоимости электроэнергии. Но не редки случаи, когда по бюджетным ограничениям заказчик останавливается на альтернативном варианте, например, установке 2-3-х внешних блоков с несколькими внутренними. Это могут быть и мультисплит системы на несколько «голов», и канальные кондиционеры. Ознакомиться с вариантами оборудования вы можете на страницах нашего сайта. А лучше — обратитесь к нашим инженерам!

www.projectclimat.ru

принцип работы, преимущества и монтаж

Все знают, что одно из основных требований в помещениях с установленными кондиционерами – держать двери плотно закрытыми. В противном случае кондиционеру придется охлаждать коридор, и он просто не справится со своей задачей. Но что же делать, если перед нами стоит задача кондиционирования всего здания вместе со всеми коридорами? Установить по кондиционеру на каждое помещение – не самый лучший выход. Более приемлемым вариантом являются мультизональные системы кондиционирования.

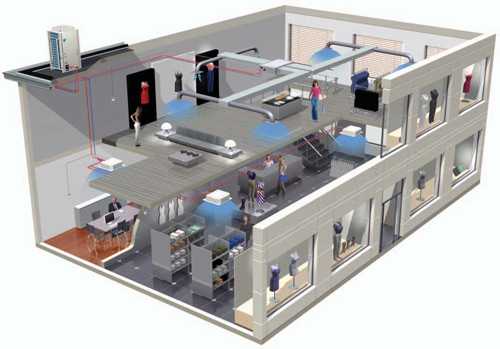

Система способна охладить все помещения в здании

Принцип работы

Первый шаг к зонированию кондиционирования был сделан вместе с появлением сплит-систем. До начала эры сплит-систем оконные моноблоки напоминали мужика из сказки, который искал потерянный рубль не там, где потерял, а там, где светло. Точно так же динозавры мира кондиционеров охлаждали или нагревали воздух не там, где это необходимо, а там, где удалось осуществить монтаж – то есть возле окон.

В сплит-системах отделенный от внешнего блока внутренний модуль впервые удалось расположить именно там, где он нужен. Однако, всех проблем это не решило.

Принцип работы системы

Во-первых, внутренний блок не стал совершенно независимым от внешнего: длинна коммуникаций среднего бытового мульти-сплит кондиционера для нормальной работы не должна превышать 10-15 метров. Свыше этого потери мощности становятся заметными, ну а если попытаться все же «отодвинуть» внутренний модуль от внешнего блока метров на 40-50, кондиционер просто не сможет работать. Конечно 10-15 метров – это более чем достаточно для квартиры или небольшого офиса, но в торговых либо производственных помещениях большой площади нередко возникает необходимость охлаждать либо нагревать помещения, находящиеся на расстоянии 30 и более метров от ближайшей внешней стены.

Во-вторых, площадь покрытия даже мощного бытового кондиционера редко превышает 50м² при стандартной высоте потолка. Для промышленного кондиционера эта цифра больше в 2-3 раза. На практике же не редкость потребность в кондиционировании помещений в многие сотни, а то и тысячи квадратных метров. Да к тому же эти помещения не представляют собой один большой зал, а разделены множеством перегородок.

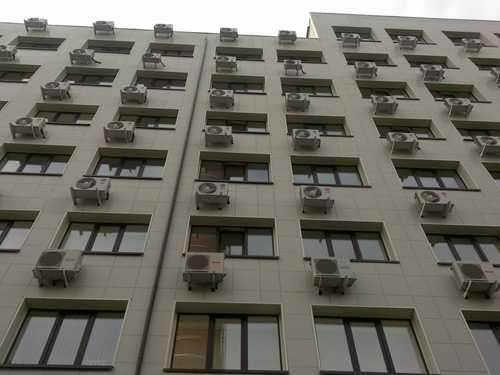

Установить по сплит-системе на каждое помещение – значит обвесить все здание внешними блоками. Да и цены на такой «декор фасада» будут совершенно неприличными. Выручают канальные системы, распределяющие охлажденный (или нагретый) воздух от мощного внутреннего блока в нуждающиеся в кондиционировании помещения по системе каналов-воздуховодов. Но применение канальных систем имеет ряд ограничений.

Не эстетично и экономически невыгодно

Дело в том, что воздуховоды канального кондиционера обычно скрываются за подвесными потолками и фальшстенами, «воруя» полезный объем помещения. Это не проблема для торговых и выставочных центров, залов и фойе театров и кинотеатров и т.д., где канальный кондиционер является лучшим выходом. А вот для офисного здания, где площадь отдельных помещений совсем небольшая, а высота потолков может не превышать высоты потолков в обычной квартире, растрата объема на воздуховоды канальной системы является явно избыточной, цена не оправдывает результат. Как и выделение отдельного помещения с хорошей звукоизоляцией под монтаж мощного внутреннего блока.

В этом случае широко применяют мульти-сплит-системы. Мульти-сплит-системы включают в себя несколько внутренних модулей, подключенных к одному наружному модулю повышенной мощности. Основная особо шумная механика при этом, как и у обычных сплит-систем расположена в наружном блоке, а не во внутреннем, как в канальных системах.

Преимущества мультизональных систем

Мультизональное управление климатом, является дальнейшим развитием идеи мульти-сплит-системы.

Системы мультизонального кондиционирования могут включать в себя как одну, так и несколько сплит-систем. Мощность каждого из наружных блоков при этом выше, чем в случае с обычными мульти-сплит-системами. Наружный блок системы мультизонального кондиционирования обычно обладает мощностью, достаточной, для перекачки по магистралям хладагента на расстояние 100 и более метров в плане и 50 и более метров по высоте.

Это дает возможность осуществлять монтаж комплекса наружных блоков системы на крыше здания или даже в отдельном помещении. В здание подаются магистрали циркуляции хладагента, которые занимают куда меньше места, чем воздуховоды канальных систем.

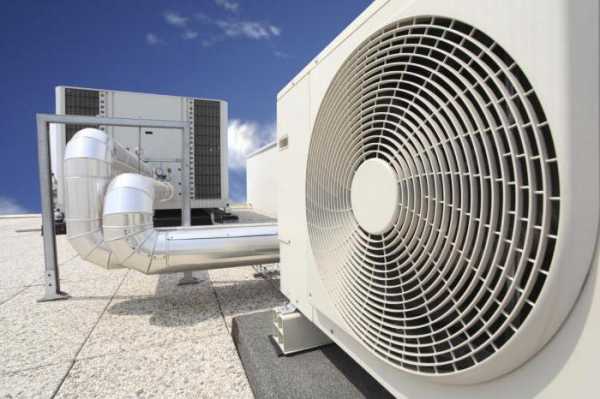

Наружные блоки системы монтируются на крыше

Но главное отличие мультизональной от обычной мульти-сплит-системы все таки не в этом. Если в обычной системе каждый внутренний модуль имеет свой выделенный контур циркуляции хладагента, то принцип мультизональности подразумевает подключение всех модулей к единой системе циркуляции хладагента.

Такое решение обладает рядом преимуществ:

• Относительная простота монтажа. Проще проложить одну магистраль, чем множество отдельных. Мультизональные системы кондиционирования могут поддерживать до 30 внутренних модулей, обслуживаемых 3-5 наружным блоками. Для монтажа такого количества устройств по традиционной схеме все здание пришлось бы буквально пронизать трубками с фреоном.
• Экономия энергии. Потери от перекачки хладагента по множеству мелких магистралей могут на один-два порядка превышать аналогичные потери для единой системы.
• Точная регулировка. Устойчивая стабильность работы крупной системы позволяет производить точную регулировку температуры воздуха в помещении с точностью до градуса.
• Надежность. Элементы системы резервируют и взаимозаменяют друг друга.
• Удобство автоматизации. Разумеется, управлять одной, пусть даже более сложной системой всегда проще, чем множеством простых. Обычно мультизональные кондиционеры имеют стационарную электронную систему управления, позволяющую сложное программирование различных функций. Терминал системы управления выводится на центральный пульт, управление мультизональным кондиционированием интегрируется в единую систему кондиционирование, вентиляции и пожаротушения.
• Возможности проектирования. Мультизональное кондиционирование обычно закладывается на этапе проектирования здания, но, в отличие от канальной системы, мультизональную систему можно как «нарастить», так и изменить ее конфигурацию в процессе эксплуатации здания.

Что такое VRV

VRV или VRF – общее название для основного на данный момент способа организации систему мультизонального кондиционирования. Расшифровываются эти названия как Variable Refrigerant Volume и Variable Refrigerant Flow, что означает «изменяемый объем хладагента» и «изменяемый поток хладагента» соответственно. Что это означает?

Первые системы, которые можно было определить как мультизональные кондиционеры, имели значительные ограничения по управляемости. Можно было регулировать только работу системы в целом, что при сложной архитектуре здания неизбежно вызывало чувствительную разницу температур (до пяти градусов!) в различных помещениях одного объекта. Решить эту проблему как раз и помогло применение принципа VRV.

Система может изменять объем или поток хладагента

При VRV-организации системы кондиционирования каждый внутренний модуль (иногда группа модулей), подключенный к общей магистрали, имеет собственный блок управления подачей хладагента (VR-блок). VR-блок может регулировать подачу хладагента к внутреннему модулю, как автоматически, в зависимости от изменения теплоотдачи в помещении, так и по желанию пользователя.

Причем, наряду с возможностью регулирования непосредственно из помещения, существует возможность программирования параметров каждой зоны с центрального пульта.

Мультизональные кондиционеры Hi-VRV или HVRV являются дальнейшим усовершенствованием мультизонального кондиционирования с регулируемым объемом хладагента. В этом случае кондиционирование совмещается с приточно-вытяжной вентиляцией и объединяется в общую сеть управления.

Проектирование, разработка и монтаж мультизонального кондиционирования – сложный процесс, однако, при должном подходе, результат превосходит самые смелые ожидания.

klivent.biz

схема, принцип работы и преимущества

Мультизональные системы — это новая ступень развития сферы климатического комфорта для промышленных объектов. В Москве и других регионах данные устройства все чаще приходят на смену традиционным чиллерам. Первые агрегаты, в работе которых использовалась новая технология, были представлены на рынке в 1982 году. Мультизональные системы кондиционирования первого поколения были запатентованы под англоязычным названием VRV. Затем данная аббревиатура была частично переименована. В настоящее время для обозначения мультизональной системы используют аббревиатуру VRF, которая в англоязычном переводе расшифровывается как «переменный поток хладагента».

Преимущества VRF-кондиционеров

Изобретение систем кондиционирования мультизональных позволило решить проблему необратимых потерь из-за передачи тепла от промежуточного хладоносителя. Такая ситуация характерна для традиционных систем «чиллер-фанкойл».

По сравнению с чиллерами энергоэффективность мультизональных систем кондиционирования гораздо более высокая. Такое оборудование предназначено для климатизации объектов с большим метражом, состоящих из множества отдельных помещений.

На сегодняшний день VRF-кондиционерами оснащают коммерческие здания разного назначения:

• торгово-развлекательные комплексы;
• отели;
• бизнес-центры;
• промышленные сооружения.

Внедрение систем кондиционирования мультизонального типа дает возможность с максимальной точностью управлять параметрами воздушной среды на каждом отдельном участке. В ряде случаев это имеет основополагающее значение, учитывая моду на многофункциональность.

Например, современный торгово-развлекательный комплекс может объединять в одном здании магазины, бары и кафе, кинотеатры, офисные помещения, детские игровые зоны, салоны красоты и другие учреждения. Для каждого из них действуют свои СНиП, регламентирующие параметры воздушной среды. Монтаж на объекте промышленных систем кондиционирования позволит установить индивидуальный температурный режим для каждого отдельного помещения.

Технические особенности мультизональных систем

Как и обычная сплит-система, VRF-кондиционер состоит из наружного и внутреннего блока. Однако, если речь идет о мультизональном оборудовании, то к одному внешнему блоку можно подключить несколько десятков внутренних. Это способствует экономии времени при проведении монтажных работ, позволяет сохранить эстетику архитектурного облика сооружений.

При обустройстве мультизональных систем наружные блоки обычно устанавливают не на поверхности стены, а на крыше здания или на земле, что более предпочтительно с эстетической точки зрения, чем настенный монтаж.

Что касается внутренних блоков, то разрешается использовать канальные, кассетные и любые другие конструкции, комбинируя их между собой. При разработке проекта системы кондиционирования учитывают конструктивные особенности сооружения и выбирают оптимальное техническое решение. При проектировании систем VRF применяют специальное ПО, которое используется при выполнении инженерных расчетов и позволяет обеспечить надежность в работе оборудования.

Высокая производительность при минимальных неудобствах

Системы работают практически бесшумно и по сравнению с традиционными чиллерами более предпочтительны для объектов, где постоянно находятся люди. VRF-кондиционер — оптимальное решение для торговых центров, административных зданий, офисных помещений. Низкий уровень шума при работе обусловлен более экономичным расходом воздуха, однако это не влияет на производительность оборудования.

Мультизональная промышленная сплит система используется не только для очистки и охлаждения, но и обогрева воздуха в помещениях. В период межсезонья, когда центральное отопление еще не включали или уже отключили, вы сможете использовать VRF для создания комфортной температуры.

Из чего состоит VRF-кондиционер?

В перечень рабочих компонентов мультизональной сплит системы входят следующие устройства:

• Внешний блок, который располагают за пределами помещения на крыше или на земле;
• Внутренние блоки, количество которых может достигать 40 единиц. Устройства крепятся внутри помещения к стенам или потолку;
• Для соединения внешнего и внутреннего устройств используют медный фреонопровод;
• Рефнеты — разветвители фреоновой магистрали.

Производительность мультизональной промышленной сплит системы можно настроить для каждого отдельного помещения. На каждом внутреннем блоке установлены специальные детекторы, которые ведут мониторинг температурных показателей и передают данные на внешний блок. По результатам анализа данной информации он меняет свою производительность в сторону увеличения или уменьшения.

Благодаря использованию цифровых микроконтроллеров можно на протяжении необходимого пользователю периода времени поддерживать температурные параметры на заданном уровне. На сегодняшний день VRF-системы являются самым эффективным решением по управлению микроклиматом.

Данные устройства привлекают и экономичным расходом электроэнергии, благодаря чему затраты на установку современного оборудования окупаются за счет снижения эксплуатационных издержек. Обратившись к специалистам ГК «Нимал», вы получите современное энергоэффективное решение для создания промышленной климатической системы на базе оборудования ведущих европейских марок. Мы возьмем на себя решение вопросов по монтажу и сервисному обслуживанию VRF-кондиционеров.
