Сжиженный природный газ: свойства и преимущества

Сжиженный природный газ или сокращенно СПГ, как принято называть его в энергетической отрасли (англ. соотв. Liquefied Natural Gas, сокр. LNG) представляет собой обыкновенный природный газ, охлажденный до температуры –162°С (так называемая температура сжижения) для хранения и транспортировки в жидком виде. Хранится сжиженный газ в изотермических резервуарах при температуре кипения, которая поддерживается вследствие испарения СПГ. Данный способ хранения СПГ связан с тем, что для метана, основной составляющей СПГ, критическая температура –83°С, что гораздо ниже температуры окружающей среды, и не предоставляет возможным хранить сжиженный природный газ в резервуарах высокого давления (для справки: критическая температура для этана составляет +32°С, для пропана +97°С). Для использования СПГ подвергается испарению до исходного состояния без присутствия воздуха. При регазификации (возвращении газа в исходное парообразное состояние) из одного кубометра сжиженного газа образуется около 600 кубометров обычного природного газа.

Температура сжиженного газа

Чрезвычайно низкая температура СПГ делает его криогенной жидкостью. Как правило, вещества, температура которых составляет –100°С (–48°F) или еще ниже, считаются криогенными и требуют специальных технологий для обработки. Для сравнения, самая низкая зарегистрированная температура на Земле составляет –89,2°С (Антарктика), а в населенном пункте –77,8°С (поселок Оймякон, Якутия). Криогенная температура сжиженного природного газа означает, что контакт с СПГ может вызвать изменение свойств контактирующих материалов, которые впоследствии станут ломкими и потеряют свою прочность и функциональность. Поэтому в отрасли СПГ используют специальные материалы и технологии.

Химический состав СПГ

Сырая нефть и природный газ являются ископаемыми видами топлива, известными как «углеводороды», потому что содержат химические комбинации атомов углерода и водорода. Химический состав природного газа зависит от места добычи газа и его обработки. Сжиженный природный газ представляет собой

смесь метана, этана, пропана и бутана с небольшим количеством более тяжелых углеводородов и некоторых примесей, в частности, азотных и комплексных соединений серы, воды, углекислого газа и сероводорода, которые могут существовать в исходном газе, но должны быть удалены перед сжижением. Метан является самым главным компонентом, обычно, хотя и не всегда, более чем на 85% по объему.

Плотность сжиженного газа

Поскольку СПГ представляет собой некую смесь, плотность сжиженного природного газа изменяется незначительно с ее фактическим составом. Плотность сжиженного природного газа, как правило, находится в диапазоне 430–470 килограммов на кубический метр, а его объем составляет примерно 1/600 объема газа в атмосферных условиях. Это делает его примерно на треть легче, чем воздух. Другим следствием этих фактов является то, что СПГ имеет меньшую плотность, чем вода, что позволяет ему находиться на поверхности в случае разлива и вернуться к парообразному состоянию достаточно быстро.

Другие свойства СПГ

Сжиженный природный газ не имеет запаха, бесцветный, не вызывает коррозии, не горюч и не токсичен. СПГ хранится и транспортируется при сверхнизких температурах при атмосферном давлении (отсутствие высоких давлений). При воздействии на окружающую среду СПГ быстро испаряется, не оставляя следов на воде или почве.

В своей жидкой форме сжиженный природный газ не имеет способность взрываться или воспламеняться. При испарении природный газ может воспламениться в случае контакта с источником горения, и если концентрация испарений в воздухе будет составлять от 5 до 15 процентов. Если концентрация паров газа менее 5 процентов, то для начала возгорания испарений недостаточно, а если более 15 процентов, то в окружающей среде будет нехватка кислорода.

Преимущества сжиженного природного газа

  1. В процессе сжижения плотность газа увеличивается в сотни раз, что повышает эффективность и удобство хранения, а также транспортировки и потребления энергоносителя.
  2. Сжиженный природный газ – нетоксичная криогенная жидкость, хранение которой осуществляется в теплоизолированной емкости при температуре –162°С. Большие объемы СПГ возможно хранить в специальных наземных резервуарах при атмосферном давлении.

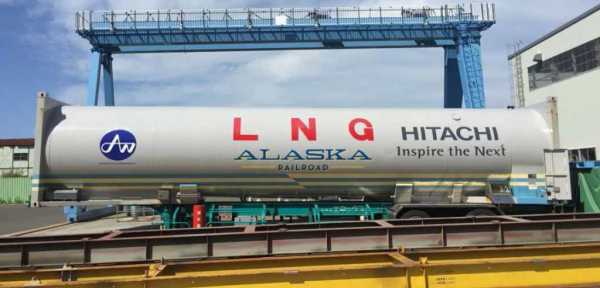

  3. Возможность межконтинентальных перевозок СПГ специальными танкерами-газовозами, а также перевозка железнодорожным и автомобильным видами транспорта в цистернах.
  4. Сжиженный природный газ дает возможность газификации объектов, удаленных от магистральных трубопроводов на большие расстояния, путем создания резерва СПГ непосредственно у потребителя, избегая строительства дорогостоящих трубопроводных систем.

С точки зрения потребителя, преимущества сжиженного природного газа, исходя из его состава и физических свойств, состоят еще и в том, что СПГ является не только источником сухого природного газа, транспортируемого по газопроводам, а также источником ШФЛУ (широкая фракция легких углеводородов – этана, пропана, бутанов и пентанов), входящих в состав СПГ и выделяемых из СПГ при регазификации. Эти углеводороды используются в качестве нефтехимического сырья и в качестве источника экологически чистого топлива для различных видов транспорта (а также в быту). В процессе регазификации на терминале СПГ будет происходить выделение фракции С2+ или С

3+. Возможность перевозить ШФЛУ в составе сжиженного природного газа выступает не только в пользу потребителя, но также решает и проблемы производителя по транспортировке ШФЛУ с газового месторождения.

Сжиженный природный газ представляет собой безопасный, экологически чистый вид топлива с высокими энергетическими характеристиками и октановым числом. Цена СПГ по стоимости у потребителя ниже цены сжиженного нефтяного газа, мазута и тем более дизельного топлива.

lngas.ru

Сжиженный природный газ (СПГ): производство, хранение, перевозка

Современный мировой рынок энергоносителей отличается чрезвычайной подвижностью. Он приносит огромное количество новостей и сюрпризов. Самой «сюрпризной» частью являются, конечно, новые технологии. К ним относится прежде всего сланцевая революция и все, что связано со сжиженным природным газом (СПГ).

За технологиями и процессами сектора СПГ внимательно следят и деловые, и политические сообщества всего мира. Тектонические сдвиги большой мировой политики порой обусловлены технологическим развитием добычи и логистики энергоносителей.

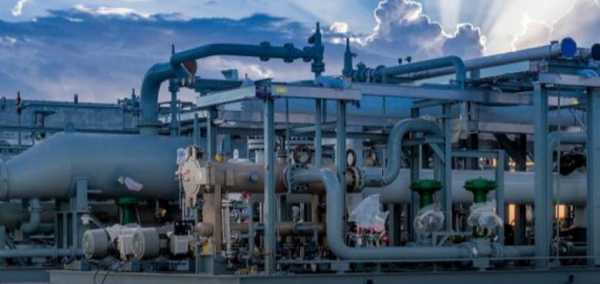

Технология сжижения природного газа

Сжиженный газ получают из природного с использованием двух физических процессов: сжатия и охлаждения. В финале сжиженный газ уменьшается в объеме в шестьсот раз.

Технологический процесс является многоступенчатым. Каждая ступень представляет собой сжатие в 5-10 раз с последующим охлаждением и передачей к следующей ступени. При прохождении от первой до предпоследней ступени газ остается газом. В жидкость он превращается лишь на последней ступени. Для получения одной тонны газа СПГ требуется около полутора тысяч кубометров природного газа.

Технологические ступени со сжатием и охлаждением требуют значительных энергетических затрат, вплоть до 25% от общего количества сжиженного газа.

Нюансы производства

Установки для производства СПГ различаются по природе физических процессов, на которых основано их действие:

  • дроссельные;
  • турбодетандерные;
  • турбинно-вихревые и т. д.

На сегодняшний день в мире используются два способа обработки:

  1. Конденсация или компримирование газа на фоне постоянного давления. Данный метод теперь не входит в число эффективных из-за высоких энергетических затрат.
  2. Теплообменные способы с помощью рефрижераторов или дросселей, основанных на изменении температуры газа.

Одним из важнейших технологических требований к производству газа СПГ является высокое качество теплоизоляции и теплообменного оборудования.

Если говорить о процессе производства сжиженного газа в целом, то он состоит из четырех обязательных и последовательных этапов:

  1. Добыча газа в буровых, доставка по газопроводу к заводу по сжижению.
  2. Сжижение газа, хранение СПГ в специальных установках.
  3. Отгрузка СПГ в танкеры с транспортировкой по воде.
  4. Разгрузка СПГ в терминалах, хранение, регазификация и поставка потребителю.

Свойства газа СПГ

Физические свойства сжиженного газа уникальные. Он ведет себя очень кротко: в чистом виде он не горит и не взрывается. Если его поместить в открытое пространство с обычной температурой, СПГ начнет спокойно испаряться, смешиваясь с воздухом.

Воспламенение возможно, но только при конкретной концентрации газа в воздухе: от 4,4 до 17%. Если содержание СПГ в воздухе ниже 4,4%, количества газа для возгорания будет слишком мало. Если же концентрация газа в воздухе превышает 17%, для пламени будет не хватать кислорода. На этом основан процесс регазификации. Испарение производится попросту без кислорода, то есть без воздуха.

Логистика сжиженного газа

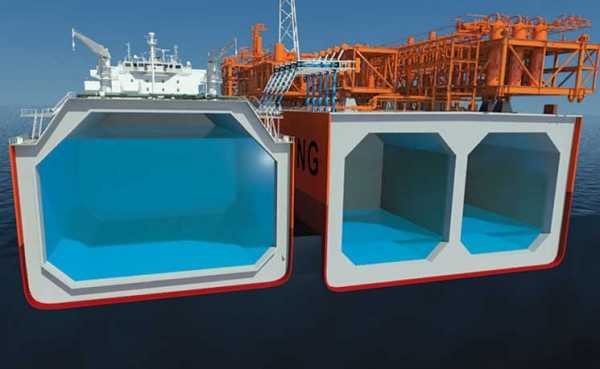

Технологии доставки СПГ по своей динамичности и продвинутости ничуть не уступают способам его получения. Если провести, например, рейтинг современных морских судов по эстетике и дизайну, то победят вовсе не круизные лайнеры. Победят белоснежные танкеры по перевозке сжиженного газа, поражающие своими размерами, разнообразием и уникальными конструкциями.

Заводы по сжижению газа обычно локализуются недалеко от мест его добычи. На данном этапе важнейшим элементом является хранение СПГ с серьезнейшими технологическими требованиями с их обязательным выполнением. Криоцистерны строятся по принципу сосудов Дьюара, предназначенных для хранения веществ с температурой, отличающейся от обычной. Главный элемент в таких сосудах – двойные стенки. Криоцистерны для хранения и перевозки СПГ могут располагаться на морских танкерах или специальных автомобилях. Для железнодорожной транспортировки используются специальные вагоны в виде криоцистерн.

Если же газ СПГ уже подвергся регазификации, его отправляют до потребителя по классическому газопроводу.

Что выгоднее?

Давно подсчитано, что технологии перевозки СПГ выгоднее обычного трубопровода на больших расстояниях, превышающих несколько тысяч километров.

В России по поводу производства СПГ больше всего волнуется «Газпром». По мнению его ведущих специалистов, российский СПГ уже начал составлять ненужную конкуренцию трубопроводному способу. Одним из аргументов является отсутствие экспортной пошлины и налога на добычу полезных ископаемых на том же "Ямале СПГ". Такую ситуацию называют «потерей бюджетной эффективности».

Кажется, что компромиссное решение нашел Президент Владимир Путин. Он также не видит ничего хорошего в конкуренции двух видов российского природного газа. Вместе с тем технологии СПГ нужно продвигать на внутреннем рынке страны для перестройки общественного транспорта на новый вид топлива – газомоторный. Кроме автобусов, в России найдется множество потребителей СПГ, в основном это жители удаленных пунктов, где нет и не будет никаких газопроводов.

Российский СПГ

"Сахалин-2" и "Ямал СПГ" – два действующих завода сжижения газа в России на 2018 год. Первым и старейшим предприятием является сахалинский завод, долями которого владеют Shell, Mitsubishi и Mitsui, а контрольный пакет принадлежит "Газпрому".

Добыча нефти и попутного газа, а также производство СПГ происходят на условиях специального соглашения о разделе продукции. Завод по СПГ был введен в действие в 2009 году, он стал первым российским предприятием такого профиля.

Младшим собратом является второй завод, принадлежащий компании "Новатэк". Это проект "Ямал СПГ", который с самого начала был ориентирован на экспорт сжиженного газа. В его рамках будут построены и введены в действие пять наливных терминалов с огромной годовой суммарной мощностью до 58 млн тонн.

Газ США

США являются не только родиной технологии производства сниженного газа, но и самым мощным производителем СПГ из собственного сырья. Поэтому когда администрация Дональда Трампа выдвинула амбициозную программу «Энергетический план - Америка первая» с целью сделать страну главной энергетической державой в мире, к этому нужно прислушаться всем игрокам на мировой «газовой» площадке.

Такого рода политический поворот в США не был особым сюрпризом. Позиция американских республиканцев в отношении углеводородов ясная и простая. Это дешевая энергетика.

Прогнозы по экспорту американского СПГ самые разные. Самая большая интрига в торговых «газовых» решениях развивается в странах ЕС. Перед нами разворачивается картина сильнейшей конкуренции российского «классического» газа по «Северному потоку-2» и американского привозного СПГ. Многие европейские страны, включая Францию и Германию, оценивают сложившуюся ситуацию как отличную возможность для диверсификации источников газа в Европе.

Что же касается азиатского рынка, то торговая война между США и Китаем привела к полному отказу китайских энергетиков от привозного американского СПГ. Этот шаг открывает широчайшие возможности для поставок российского газа по трубопроводам в Китай в течение долгого времени и в огромных объемах.

Техника безопасности при использовании СПГ

Техника безопасности во многих производствах стала скучноватой рутиной. Такое отношение никак не относится к производству сжиженного газа, равно как и ко всему, что связано со словом «газ».

Главные риски связаны с общей горючестью газа в целом. Горючесть СПГ на порядок, конечно, ниже. Правила техники безопасности в отношении СПГ фокусируются на процессах разлива и испарения сжиженного газа. Если, к примеру, в цистерну с СПГ наливается новый газ с отличающейся плотностью (такое встречается), жидкости могут расслоиться без перемешивания. В этом случае более плотный газ осядет на дно с образованием двух полостей с независимой циркуляцией жидкостей. Жидкости в итоге перемешиваются по ходу конвективного обмена. Если оно происходит быстро, начинается стратификация: СПГ быстро и обильно испаряется. Чтобы не допустить этого, используют специальные устройства для управляемого перемешивания и особые способы заполнения резервуаров.

Достоинства СПГ: резюме

Начать нужно с преимуществ использования СПГ на внутреннем рынке. Применение сжиженного газа в котельных является самым оптимальным видом топлива: самая высокая теплота сгорания, максимальный КПД и весьма умеренная стоимость, что в итоге оказывается экономнее даже мазута.

Логистика СПГ легко привязывается к котельным любой локализации, включая самые удаленные пункты, благодаря отлично развитому производству средств перевозки СПГ в виде криоцистерн самой разной конфигурации.

Поскольку СПГ сгорает эффективнее угля или мазута, вредные выбросы в атмосферу минимальны: топочные газы не содержат твердых частиц или серные соединения.

С точки зрения экспорта СПГ и развития мирового рынка энергоносителей, СПГ и его производство становятся все более приоритетным фактором для крупнейших экономик мира, включая Францию, Южную Корею, Испанию и др. Главным же мировым потребителем сжиженного газа является Япония, чей импорт газа состоит из 100% СПГ.

fb.ru

Что такое СПГ и зачем он российским газовикам: Ресурсы: Экономика: Lenta.ru

Мировое производство сжиженного природного газа развивается стремительными темпами. За последние 40 лет объемы продаж СПГ выросли в 110 раз и, как прогнозируется, будут увеличиваться на семь процентов ежегодно в последующие десять лет. Рынок развивается стремительно, но для России он относительно новый — большая часть экспортного газа доставляется до потребителей трубопроводами. В перспективы СПГ верят даже в «Газпроме», причем у российского газового монополиста на этом рынке появились конкуренты.

Сжиженный природный газ (СПГ) — это природный газ, сжиженный путем охлаждения до температуры минус 161,6 градуса по Цельсию. В итоге из 600 кубометров природного топлива получается один кубометр сжиженного. СПГ производится на специальных терминалах (заводах), которые располагаются в портах. С терминалов топливо закачивается в газовозы и отправляется в путешествие по морю. В пункте прибытия СПГ подвергается регазификации (процесс, обратный сжижению) и закачивается в трубопроводы, которые поставляют топливо конечному потребителю.

Основными преимуществами СПГ являются удобство хранения и транспортировки, а также возможность доставки в любую точку мира, если там есть регазификационный терминал. Принципиальным его недостатком являются возможность срывов поставок и большие затраты на строительство терминалов и газовозов. Впрочем, это достаточно спорный вопрос — сейчас нет возможности оценить, что дешевле: строить трубопроводы или СПГ-терминалы. В каждом конкретном случае инвесторы взвешивают все «за» и «против», после чего выбирают вариант поставок.

Например, для Японии — крупнейшего импортера СПГ в мире — сжиженный газ пока является безальтернативным источником поставок топлива. Токио пытается договориться с РФ о строительстве трубопровода, но российские газовики пока отказываются от проекта, ссылаясь на высокую сейсмическую активность в регионе.

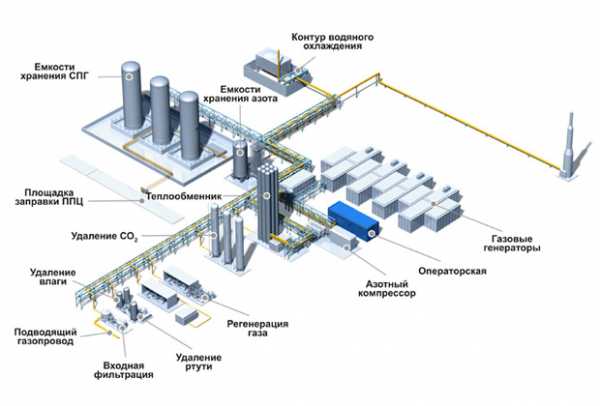

Установка по сжижению природного газа

Изображение: Пресс-служба ОАО «Национальные газовые технологии»

СПГ-технологии почти не развивались до 60-х годов прошлого века, но с 1970 по 2011 годы продажи сжиженного газа в мире выросли с трех миллиардов до 331 миллиарда кубометров в год. Как ожидается, до 2020 года продажи СПГ будут расти на семь процентов в год. По данным банка Jefferies, за прошедшее десятилетие спрос на этот вид топлива вырос вдвое. В консалтинговой компании Eurasia Group считают, что мощности по производству СПГ вырастут с 372,5 миллиарда до 705 миллиардов кубометров в год.

Сжиженный газ позволяет подключить к рынку новых игроков, которые находятся далеко от потребителей. Сейчас крупнейшим экспортером СПГ является Катар. Первый его газовоз покинул порт на Ближнем Востоке в 1997 году; уже через девять лет страна обошла по объемам экспорта СПГ прежних лидеров — Индонезию, Малайзию и Алжир. Сейчас на Катар приходится около четверти мировых поставок СПГ (более 100 миллиардов кубометров в год). Впрочем, арабская страна рискует в скором времени утратить лидерство. Ее крупнейшему конкуренту — Австралии — пророчат мощный рывок: материковое государство может резко увеличить экспорт сжиженного газа и обойти Катар к 2020 году.

Несмотря на стремительный рост СПГ-индустрии, доля сжиженного газа пока не превышает десяти процентов от глобального спроса на газ, а импортом СПГ занимаются всего около двух десятков стран. Тем не менее инвесторы во всем мире признают, что вкладываться в строительство соответствующей инфраструктуры можно и нужно. Развивается отрасль, хоть и со скрипом, в том числе и в России. Большинство СПГ-проектов в стране пока существуют лишь в планах, и точно неизвестно, когда именно они будут реализованы.

«Газпром» и конкуренция

Сейчас в России работает только один СПГ-завод, построенный в рамках проекта «Сахалин-2», оператором которого является Sakhalin Energy Investment Company. Контрольный пакет акций этой компании принадлежит «Газпрому», хотя изначально проект разрабатывали иностранцы: Shell и японские Mitsui (12,5 процента) и Mitsubishi (10 процентов). Российская монополия вошла в «Сахалин-2» в 2006 году, а уже через три года на нем начал работу СПГ-завод. В 2010-м он вышел на проектную мощность в десять миллионов тонн в год (впоследствии мощность планируется нарастить в полтора раза). Около 65 процентов сахалинского СПГ покупает Япония, остальные объемы поставляются в Северную Америку и Южную Корею.

Еще один СПГ-терминал монополия планирует построить во Владивостоке к 2018 году. Его мощность, как ожидается, также составит десять миллионов тонн топлива в год. Газ с владивостокского завода будет поставляться в Азиатско-Тихоокеанский регион.

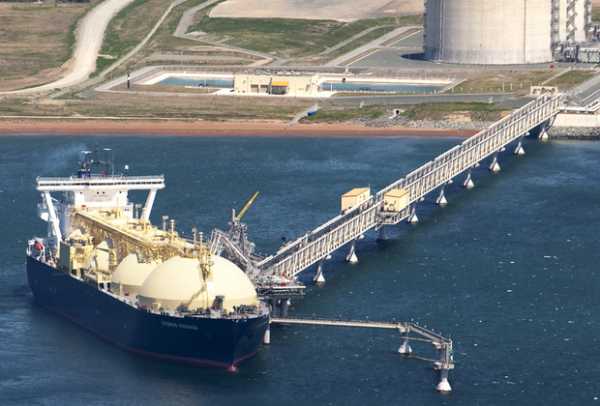

Танкер Cygnus Passage на терминале по отгрузке газа первого в России СПГ-терминала (проект «Сахалин-2»)

Фото: Сергей Красноухов / РИА Новости

Если «Газпром» рассматривает СПГ-рынок как еще одну дополнительную возможность расширения экспортных поставок, то для его российских конкурентов развитие сжиженного газа может стать своеобразным «глотком свободы». Дело в том, что сейчас в России действует монополия на экспорт газа: все добывающие компании должны сдавать газ «Газпрому», который по своим трубопроводам доставляет его зарубежным потребителям.

В схеме с СПГ экспортная монополия теряет смысл, ведь никаких газопроводов для доставки газа не нужно. Следовательно, производители газа могут получить от СПГ дополнительную выгоду, начав конкурировать с «Газпромом» вне страны. И хотя решений по частичной отмене монополии в правительстве пока не приняли, очевидно, что так или иначе конкурентам «Газпрома» возможность продавать газ самостоятельно дадут. Тем более что лоббированием этого вопроса занимается бывший вице-премьер, а ныне руководитель «Роснефти» Игорь Сечин.

Именно государственная «Роснефть» может стать конкурентом «Газпрома» на рынке СПГ. Нефтекомпания намерена построить завод по сжижению газа на Дальнем Востоке. По информации РИА Новости, терминал планируется возвести в порту Де-Кастри в Хабаровском крае, на берегу Татарского пролива. Глава компании Игорь Сечин заявлял, что мощность первой из трех очередей завода составит пять миллионов тонн в год, а его строительство необходимо завершить к 2019 году.

Другим конкурентом «Газпрома» является «Новатэк», который планирует совместно с Total построить завод по сжижению газа на Ямале ; французской компании принадлежит 20 процентов проекта. Терминал мощностью 16,5 миллиона тонн топлива в год будет сжижать газ с Южно-Тамбейского месторождения.

Раньше «Новатэк» и «Газпром» планировали работать на Ямале вместе. Два года назад конкуренты договорились о создании двух СП по разработке своих месторождений на Ямале и Гыдане. В рамках СП на Ямале планировалось организовать производство СПГ. В «Новатэке» отмечали, что проект ведется отдельно от совместного с французами «Ямал СПГ». В конце апреля этого года глава независимого производителя Леонид Михельсон заявил, что переговоры по СП с «Газпромом» нельзя назвать продуктивными. Представитель концерна Сергей Куприянов рассказал 25 апреля, что госкомпания рассчитывала получить 50 процентов, но «Новатэк» хотел оставить контроль за собой. По его словам, сотрудничество заморожено.

Возможно, именно под воздействием неудачи с «Новатэком», с одной стороны, и в связи с активными СПГ-планами «Новатэка» и «Роснефти» — с другой, «Газпром» решил, что и ему необходимо активизироваться в этой сфере. 23 мая глава концерна Алексей Миллер заявил, что в ближайшее время компания намерена заявить о «принципиально новом» российском СПГ-проекте. Деталей он не уточнил, но СМИ выяснили, что речь идет о возврате к планам строительства СПГ-терминала в порту Приморск (Ленинградская область).

Построить терминал в Приморске планировалось еще в 2004 году. Совместное предприятие «Газпрома» и судоходной компании «Совкомфлот» получило 270 гектаров земли под строительство завода. В 2007 году проект, названный Baltic LNG, признали нерентабельным, и «Газпром» отказался от него в пользу Штокмановского месторождения, судьба которого впоследствии оказалась под вопросом. В 2011 году новым собственником Baltic LNG стал «Сибур»; в 2013 году компания ликвидировала проект по неизвестным причинам.

Схема проекта «Сахалин-2»

По информации «Коммерсанта», «Газпром» решил реанимировать Baltic LNG в расчете на захват доли европейского СПГ-рынка, где пока лидирует Катар. Проект может принести «Газпрому» не только денежную выгоду, но и моральное удовлетворение — с его помощью российская компания может заставить работать на себя нормы Третьего энергопакета, направленного как раз против концерна. В соответствии с этим соглашением владельцы газопроводов должны предоставить доступ к ним третьим лицам. Энергопакет распространяется и на терминалы по регазификации, на которые, в свою очередь, может претендовать «Газпром».

Очевидно, что направлять сжиженный газ российской монополии имеет смысл в те страны, которые он не охватывает газопроводами, то есть речь идет, прежде всего, о Великобритании и части стран Южной Европы. Однако на юге «Газпром» планирует построить «Южный поток» (он, правда, не дойдет до Португалии и Испании), а к Великобритании хочет тянуть одну из ниток «Северного потока». Как коррелируют планы по строительству СПГ-завода и газопроводов, пока неизвестно.

В 2011 году РФ заняла восьмое место по объему экспорта сжиженного газа с долей в четыре процента. Если российским компаниям удастся выполнить намеченные планы, к 2020 году СПГ-мощности в РФ составят почти 57 миллионов тонн в год (76 миллиардов кубометров), то есть экспорт увеличится многократно, а СПГ займет существенную долю от всего экспорта газа. На пути СПГ может встать только время: если конкуренты России на мировом рынке введут в строй свои СПГ-мощности раньше, а США решатся на массовый экспорт топлива, для российского газа может попросту не остаться места.

lenta.ru

Физико-химические свойства сжиженного природного газа (СПГ)

Одна из основных страниц сайта уже содержит основные свойства сжиженного природного газа. В качестве дополнения здесь приводится некоторая более детальная информация. Напомним, что СПГ – это криогенная жидкость, являющаяся смесью углеводородов ряда С14 с содержанием метана более 80%. Количество углеводородов ряда С58 в составе сжиженного природного газа допустимо, но ограничено долями процента и должно контролироваться, так как их повышенное содержание будет приводить к запарафиниванию поверхности криогенных технологических узлов.

Компонентный состав сжиженного природного газа
Источник: dolgikh.com
ПоказательНорма, %
Объемная доля метана92±6
Объемная доля этана4±3
Объемная доля пропана и более тяжелых углеводородов2,5±2,5
Объемная доля азота1,5±1,5
Массовая доля сероводорода и меркаптановой серыне более 0,005
Типичный состав СПГ различных производителей
Источник: Oil&Gas Journal
Производители СПГМольные доли фракций, %
МетанЭтанПропанБутаныПентаны
Das Island, Абу Даби87,1011,401,270,140,00
Whintnell Bay, Австралия87,808,302,980,880,00
Bintulu, Малайзия91,204,282,871,360,01
Arun, Индонезия89,208,581,670,510,02
Lumut, Бруней89,406,302,801,300,00
Bontang, Индонезия90,606,002,480,820,01
Ras Laffan, Катар89,606,252,191,070,04

Физические свойства СПГ

Физические свойства сжиженного природного газа зависят от компонентного состава и от давления. Например, для плотности в различных источниках указываются следующие диапазоны значений: 370-430, 430-470, 410-500, 400-420 кг/м3. В нижеследующей таблице отражены изменения плотности и температуры кипения СПГ в зависимости от различных значений избыточного давления и компонентного состава газа.

Зависимость плотности и температуры кипения СПГ от состава газа и избыточного давления
Источник: dolgikh.com
Давление, МПаСостав, % метанаМолекулярная
масса, кг/кг·моль
Плотность, кг/м куб.Температура
кипения, °C
0,59716,7392–135
8020,9459–132
0,09716,7422–162
8020,9495–160

Основные физические характеристики сжиженного газа

  • Температура кипения при атмосферном давлении: –162°C
  • Плотность сжиженного газа при атмосферном давлении: 420 кг/м3
  • Низшая теплота сгорания (при 0°C и 101,325 КПа): 35,2 МДж/м3(или 11500 ккал/кг)
  • Пределы воспламенения при газификации: 4…16% (объемных)
  • Минимальная температура воспламенения газовоздушной смеси: 557°C (830 К)

В процессе регазификации СПГ из одного объема жидкости при стандартных условиях (21°C, 1 атмосфера) получается около 618 объемов природного газа. Жидкий газ обычно хранится в изотермических резервуарах при температуре кипения, которая поддерживается за счет испарения СПГ.

При сжижении природного газа повышается как калорийность газа, получаемого последующей регазификацией, так и самого СПГ. С одной стороны, в процессе сжижения удаляется углекислый газ, а с другой – ШФЛУ, входящая в состав СПГ, повышает калорийность, так как этан, пропан и бутаны обладают большей высшей теплотой сгорания (высшей удельной теплотворной способностью), чем метан (на кубометр газа или на кубометр СПГ; если сравнивать по весу, то выигрыш незначителен). Этот аспект можно учесть, проводя экономические расчеты за поставляемый СПГ на калориметрической основе (а не на волюметрической). Для примера, расчеты показывают, что энергетическая ценность СПГ, получаемого из газа нижнего мела месторождений полуострова Ямал, может достигать 23 MBTU/м3 (24,5 ГДж/м3), что на 10% больше, чем для СПГ, получаемого из сухого газа.

Примечание:

Высшая теплотворная способность газа в жидком виде при 15°C:

  • Метан – 16,672 ГДж/м3 (рассчитано условно как для идеального газа)
  • Этан – 18,459 ГДж/м3
  • Пропан – 25,358 ГДж/м3
  • n-бутан –28,715 ГДж/м3)



lngas.ru

Применение СПГ. Где используют сжиженный природный газ

После доставки потребителю сжиженный природный газ используется в качестве энергоносителя для тех же целей, что и обычный природный газ. Основные области применения СПГ это производство тепла и электричества, использование в качестве топлива для машин и оборудования и в бытовых нуждах. Ниже представлен более широкий список.

Использование сжиженного природного газа

  1. Газификация коммунальных и промышленных объектов, удаленных от магистральных или распределительных трубопроводов
  2. Создание топливного резерва у потребителя для покрытия нагрузок в пиковый период (т. н. пик-шейвинг, от англ. LNG Peak Shaving)
  3. Применение СПГ на различных видах транспорта в качестве моторного топлива
  4. Получение тепловой и электроэнергии, а также промышленного холода
  5. СПГ как сырье для использования в химической промышленности

Следует отметить, что вышеуказанные области применения СПГ могут совмещаться между собой. Так, доставляемый судами-газовозами на регазификационный терминал СПГ может быть использован для поставки его на удаленные объекты в качестве топлива для транспорта и создания резерва топлива на период больших нагрузок в магистральных и газораспределительных сетях.

На мировых рынках широкое использование сжиженного природного газа прежде всего обусловлено тем, что, по ценам, СПГ либо находится в одной ценовой категории с жидкими видами топлива (углеводородными), либо дешевле их. Вдобавок к этому, топливо СПГ более экологически чистое.

Использование СПГ в качестве энергоносителя решает следующие задачи:

  • Газификация удаленных объектов
  • Сокращение издержек, связанных с газификацией, вследствие отказа от разработки, сооружения и обслуживания некоторой части объектов газоснабжения (межпоселковых распределительных газопроводов, газопроводов-отводов)
  • Снижение количества выбросов загрязняющих веществ в окружающую среду при замене, например, каменного угля или мазута природным газом
  • Снижение затрат на энергоносители
  • Комплексное получение тепловой и электроэнергии

В настоящее время организация производства и внедрение технологий с использованием сжиженного газа в энергетической отрасли имеет важное перспективное значение.

СПГ — экологический вид топлива

Имея хорошие энергетические характеристики и высокое октановое число, сжиженный газ используется не для одной лишь газификации населенных пунктов и объектов промышленности, но и как моторное топливо на различных видах транспорта. Физико-химические, энергетические и экологические свойства природного газа делают его довольно перспективным видом топлива, использование которого может дать ощутимый положительный эффект в некоторых вопросах. Экологическая безопасность и топливная экономичность двигателей, работающих на природном газе, снижение износа деталей газового двигателя, уменьшение расхода масла — вот характерные особенности.

Применение СПГ на транспорте преследует следующие цели:

  • Экономию денежных средств на покупку топлива, так как цена эквивалентного количества сжиженного газа ниже, чем бензина или дизельного топлива
  • Обеспечение в перспективе устойчивого топливоснабжения  (учитывая динамику изменения объемов нефтегазодобычи, сравнительный анализ запасов нефти и газа, прогнозы истощения месторождений)

СПГ как моторное топливо для автомобильного транспорта применяют в Соединенных Штатах Америки, Франции, Нидерландах, Норвегии, Германии и  других странах. Помимо автотранспорта, сжиженный газ в качестве моторного топлива применяется и на других видах транспорта (водный — газовозы, железнодорожный — газотепловозы). На сегодняшний день уже  насчитывается более двух сотен морских  судов-метановозов, которые используются для транспортировки СПГ  и применяют его в качестве моторного топлива. Во многих развитых странах ведутся работы по использованию сжиженного природного газа на морском, речном и ж/д транспорте.

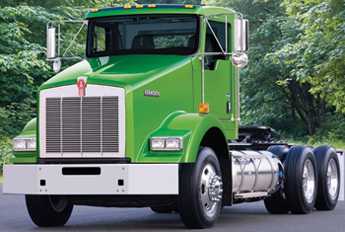

Грузовой автомобиль Kenworth T800 (газовый двигатель на сжиженном газе СПГ/LNG)

Грузовой автомобиль Peterbilt’s Model 386 (газовый двигатель на сжиженном газе СПГ/LNG)

На сегодняшний день применение СПГ в качестве моторного топлива – довольно интенсивно развивающееся направление, которое  в дальнейшем должно стать самостоятельной отраслью экономики развитых стран.

lngas.ru

Сжиженный природный газ (LNG) как автомобильное топливо

Сжиженный природный газ (СПГ) (англ. Liquefied Natural Gas) – это природный газ, охлажденный до температуры сжижения. СПГ представляет собой бесцветную жидкость без запаха, которая не токсична и не вызывает коррозии. Кроме того, это не самовозгорающийся газ, что выгодно отличает его в плане безопасности. В жидком состоянии газ занимает гораздо меньший объем. Одинаковое количество СПГ и природного газа отличаются по объему в 600 раз. Чтобы наглядно представить себе это различие, сравните надувной пляжный мяч и шарик для пинг-понга.

Энергетический рынок огромен и добыча природного газа увеличивается с каждым годом. Поэтому роль СПГ, наряду со сжатым природным газом, газоконденсатными жидкостями (NGL) и GTL (газ в жидкость) в обозримом будущем будет возрастать.

Получение и хранение сжиженного природного газа

Сжижение природного газа – не новая технология, ей уже более ста лет. Она была запатентована в США в 1914 году, а через три года был построен первый завод. С тех пор производство СПГ прочно вошло в нефтегазовый сектор, однако повышенный интерес к нему стал проявляться только в последние годы в связи с ростом экологических требований к источникам энергии.

СПГ производят путем охлаждения природного газа, состоящего в основном из метана, до точки сжижения -162° по Цельсию. В процессе сжижения от газа отделяются и отфильтровываются кислород, сера, азот, двуокись углерода и вода. Поэтому полученный продукт отличается высокой чистотой. После сжижения газ транспортируется в жидком состоянии и в пункте назначения может быть опять восстановлен в газообразную фазу на специальных СПГ терминалах (регазификация).

В настоящее время существует несколько промышленных технологий сжижения природного газа, в основе которых лежит один из двух способов: каскадный процесс или процесс Линде (разновидностью его является процесс Клода).

В каскадном процессе газ, сжижающийся при более высокой температуре, используется в жидком виде для охлаждения и сжижения второго газа, находящегося под избыточным давлением, температура сжижения которого ниже. Второй сжиженный газ, в свою очередь, используется в третьем каскаде для охлаждения и сжижения еще более трудно конденсируемого газа и т.д. Для сжижения природного газа достаточны три цикла с использованием в качестве хладагентов пропана, этилена и метана.

Процесс Линде основан на эффекте Джоуля-Томсона. Предварительно охлажденный и находящийся под давлением газ пропускается через теплоизолированный трубопровод, в котором имеется сужение (дроссель) или пористая перегородка. За дросселем газ расширяется, в результате чего происходит его дальнейшее охлаждение. После нескольких таких циклов газ достигает температуры сжижения.

Хранится сжиженный природный газ при давлении от 3 до 10 бар в емкостях с вакуумной изоляцией. Температура хранения варьируется в зависимости от состава газа и давления. При атмосферном давлении температура СПГ не должна превышать -162° C.

Сжиженный природный газ как автомобильное топливо

Одним из главных преимуществ СПГ является снижение выбросов СО2 и других парниковых газов (до 30% по сравнению с бензином и дизтопливом). Это делает его весьма востребованным в контексте общей тенденции к более экологичным энергетическим решениям. Применение СПГ также позволяет укладываться в строгие современные нормы выбросов, чего не удается достичь с другими видами топлив.

Сжиженный природный газ (как и сжатый газ) существенно снижает коррозию и износ частей двигателя по сравнению с бензином. Это связано с тем, что газ не смывает масляную пленку со стенок цилиндра при холодном пуске. Дизельные моторы, работающие на природном газе, зачастую проходят свыше 800 000 км без капремонта.

Молекула метана обладает высокой стойкостью, поэтому октановое число природного газа составляет от 105 до 120 единиц, что является причиной его высокой антидетонационной стойкости. Выбросы двигателей, работающих на газе, чище, с меньшим содержанием углерода и твердых частиц (сажи).Объемная плотность энергии СПГ примерно в 2,4 раза выше, чем у сжатого природного газа. Плотность энергии сжиженного природного газа сравнима с пропаном и этанолом, но составляет лишь 60% плотности энергии дизтоплива, и 70% бензина.

Широкому коммерческому использованию СПГ препятствует более высокая стоимость производства и необходимость хранения в дорогостоящих криогенных резервуарах. Однако с учетом истощения запасов нефти, повышения экологических требований, газификация автомобильного транспорта, особенно тяжелых грузовиков и автобусов будет возрастать.

Устройство топливной системы автомобиля на СПГ

Устройство системы Westport HPDI 2.0

В качестве примера рассмотрим топливную систему HPDI 2.0 (High Pressure Direct Injection) канадской компании Westport – ведущего производителя оборудования для сжиженного природного газа. Система HPDI 2.0 заменяет приблизительно 95% дизельного топлива природным газом. Технология Westport HPDI является единственной, которая максимально использует природный газ, сохраняя при этом мощность, крутящий момент, КПД и топливную эффективность, достигаемые при работе на дизтопливе. При этом значительно сокращаются эксплуатационные расходы, так как природный газ намного дешевле. Установка HPDI 2.0 не требует никакой переделки основных компонентов стандартного дизельного мотора. Ее также можно легко приспособить для работы на сжатом природном газе.

Устройство системы Westport HPDI 2.0

Основой топливной системы двигателя является инновационная форсунка с двойной концентрической иглой, разработанная в сотрудничестве с Delphi. Она позволяет впрыскивать под высоким давлением в камеру сгорания небольшое количество дизельного топлива и большие объемы природного газа. Природный газ подается в конце такта сжатия. Однако для его воспламенения при давлении, которое обеспечивает обычный дизельный двигатель, требуется более высокая температура. Поэтому для облегчения воспламенения в цилиндр предварительно впрыскивается небольшое количество дизельного топлива с последующим основным впрыском природного газа. Горящее дизтопливо мгновенно поджигает горячие продукты сгорания в цилиндре, а те, в свою очередь, впрыскиваемую следом порцию природного газа.

Сжиженный природный газ хранится в специальном баке, в котором смонтирован оригинальный криогенный насос. Из бака газ подается в испаритель, использующий тепло охлаждающей жидкости двигателя. На выходе из испарителя газ имеет температуру около 40° C при давлении 30 МПа. Далее газ фильтруется и направляется в модуль топливоподготовки, а затем подается к форсункам.

avtonov.info

Сжижение природного газа: сжиженный метан

Природные газы в большом количестве содержат метан (до 98%), который при средних давлениях и низких температурах может быть превращен в жидкость – так называемый сжиженный метан. Метан также в значительных количествах (до 97%) содержится в попутном нефтяном газе. После выделения из последнего тяжелых углеводородов он также может быть превращен в сжиженный метан.

Главное преимущество сжиженного метана состоит в том, что каждый кубометр его при атмосферном давлении и температуре –161,45°С занимает в 600 раз меньший объем, чем в газообразном виде. Кроме того, запасы сжиженного газа можно создать в любом пункте независимо от геологических условий. Транспорт сжиженного газа позволяет осуществить широкую международную торговлю газом путем морских поставок его в танкерах. Ниже приведены некоторые свойства чистого сжиженного метана.

Свойства сжиженного метана
ПоказательЗначение
Молекулярный вес16,04
Относительный удельный вес0,555
Критическая температура–82,5°С
Критическое давление45,8 кг/см2
Точка кипения при атмосферном давлении–161,5°С
Плотность сжиженного газа (жидкая фаза при температуре точки кипения)415 г/л
Плотность газовой фазы:
     при температуре точки кипения1,8 г/л
     при 0°C0,045 г/л
Теплота испарения122-138 кал/г
Теплосодержание73,27 ккал/г

После выделения из попутного нефтяного газа высших углеводородов (пропан + высшие) он может направляться на установку снижения для получения сжиженного метана. Процессы получения сжиженного метана из природного газа и из отбензиненного попутного нефтяного газа одинаковы.

Значение теоретически минимальной работы является функцией только первоначального состояния газа и конечного состояния жидкости и не зависит от вида применяемого процесса.

Формула для определения теоретически минимальной работы имеет следующий вид:

Wr = T0 · ΔS – ΔH, где

Wr– минимальная (или обратимая) работа;

T0 – температура окружающей среды, в которую может быть отведено тепло;

ΔS – уменьшение энтропии при переходе газа от начального до конечного состояния;

ΔH – уменьшение энтальпии при переходе газа от начального состояния до конечного.

Вычисленная по этой формуле теоретически минимальная работа, которая требуется для превращения чистого метана, находящегося под давлением 34 кг/см2 и при температуре 38°С, в жидкость при атмосферном давлении и температуре –161,5°С, составляет 117 квт·ч/100 м3 сжиженного газа.

Действительные затраты работы будут находиться в пределах 285÷632 квт·ч/100 м3 сжиженного газа и зависят главным образом от цикла, используемого для сжижения. Считают, что величина 285 квт·ч/100 м3 сжиженного газа близка к экономически минимальному значению.

Ряд патентов в США по сжижению, хранению и транспортировке газа в сжиженном состоянии известны еще с 1914 года. А первые попытки промышленного использования процессов сжижения относятся к 1941 году.

Способы сжижения природного газа

  1. Классический каскадный цикл с последовательным использованием в качестве хладагентов пропана, этилена и метана путем последовательного снижения их температуры кипения.
  2. Цикл с двойным хладагентом – смесью этана и метана.
  3. Расширительные циклы сжижения.
  4. Новый способ «объединенный» автохолодильный каскадный цикл (ARC), в котором производится ступенчатая конденсация углеводородов с использованием их в качестве хладагентов в последующей ступени охлаждения при циркуляции неконденсирующегося азота.

Преимущество этого нового способа, испытываемого на опытной установке в Нанте (Франция) мощностью 28,3 тыс.м3/сутки, заключается в том, что отсутствует стадия получения и хранения хладагентов, и они извлекаются непосредственно в процессе сжиженияе природного газа. Процесс требует меньших капитальных затрат в сравнении с обычным каскадным циклом, так как необходима только одна машина для циркуляции хладагентов и меньшее число теплообменников.

Каскадная схема, в которой раздельно используются три хладоагента с последовательно снижающейся температурой кипения, требует больших капитальных, но меньших эксплуатационных затрат. Эта схема была последовательно усовершенствована; в настоящее время чаще применяется смесь хладоагентов; новая схема называется самоохлаждающей, так как часть хладоагента – этан и пропан – получаются из сжижаемого природного газа. Капитальные затраты при этом несколько ниже. В большинстве случаев в каскадных схемах используются поршневые компрессоры, сравнительно дорогостоящие как по капитальным, так и по эксплуатационным затратам.

Расширительные схемы представляют существенный интерес, так как в них могут использоваться центробежные, более экономичные, машины, но расширительные циклы требуют затрат энергии на 20-30% больших, чем каскадные. Охлаждение достигается изоэнтропийным расширением метана в турбодетандере. Поток газа, предварительно очищенного от воды, углекислого газа и других загрязнений, сжижается под давлением за счет теплообмена с холодным расширенным газовым потоком. Для получения одной части жидкости необходимо подвергнуть сжатию и расширению примерно 10 частей газа.

Интересная модификация расширительной схемы может быть получена при подаче потребителю газа значительно более низкого давления, чем в питающем трубопроводе. Тогда за счет расширения поступающего из трубопровода газа можно получить дополнительное количество СПГ в количестве около 10% подаваемого газа. При этом экономятся капитальные затраты на компрессоры и эксплуатационные расходы на их обслуживание.

Источник: «Производство и использование сжиженных газов за рубежом (Обзор зарубежной литературы)» (Москва, ВНИИОЭНГ, 1974)



lngas.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
