Устройство водопроводного крана и смесителя

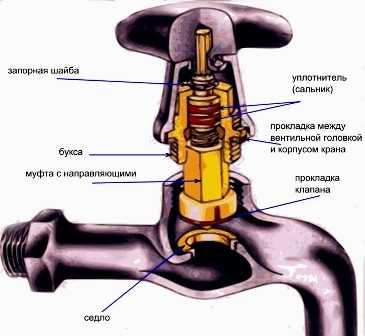

Техническое устройство водопроводного крана

Водопроводный кран – это запорное устройство, которое подает и перекрывает подачу воды. Различные вариации смесителей соответствуют ГОСТу. Они отличаются своим принципом работы, местом расположения и материалом изготовления. С устройством различных видов кранов ознакомимся далее.

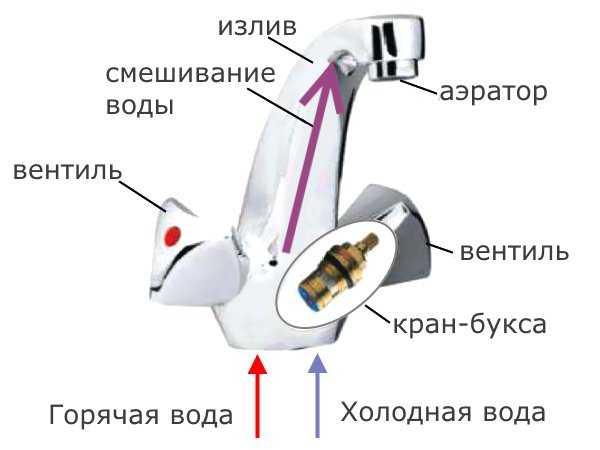

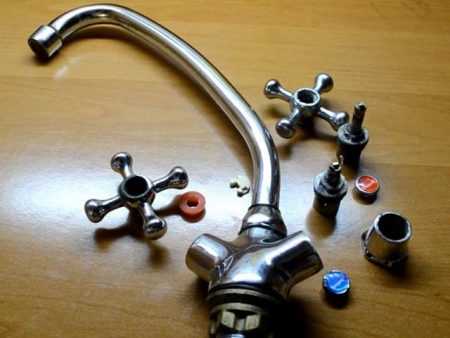

Двухвентильный кран

Такой смеситель рассчитан на то, что из двух труб попадает горячая и холодная вода в один отсек, а при открывании сразу двух вентилей вода перемешивается в нем. Этот вариант прост в своем устройстве и применяется для кухни и ванной. Его модели отличаются способами монтажа и конструкцией. Обычно корпус такого крана изготовлен из латуни, сверху которой нанесено хромированное покрытие. В нем присутствует два вентиля, они и приводят к управлению картриджами.

В его конструкции имеется:

• Носик, предназначенный для излива воды. Бывает поворотным и неповоротным, в нем предусмотрен аэратор, который препятствует разбрызгиванию воды.

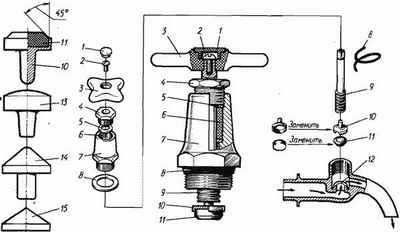

• Цельный корпус с двумя кранами-буксами.

Минус такого устройства крана заключается в том, что происходит потеря воды при ее смешивании.

Однорычажный кран

За счет его конструкции происходит быстрая регулировка воды. Передвигая кран вправо или влево можно получить воду разной температуры. Уменьшать и увеличивать напор возможно рычагом – нажатием его вниз или переводом вверх. По своей конструкции они могут быть шаровые или картриджные, отличающиеся запорным механизмом.

Эти краны имеют более продолжительный срок эксплуатации. Единственным их минусом является скорый износ резиновых прокладок, чтобы избежать поломок крана их рекомендуется заменять каждые 2 года.

Устройство картриджного смесителя

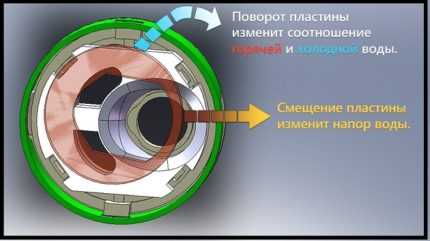

Его основное перекрывающее устройство выполнено из двух керамических пластин. В нижней части диска выполнено три отверстия для подачи воды, верхняя часть предназначена для смешивания горячей и холодной жидкости. При изменении положения рычага одно отверстие нижней пластины совмещается с верхней камерой, и вода поступает в носик. Джойстик за счет силиконовой смазки передвигается плавно. Чтобы обезопасить такой вид однорычажного крана от поломок, нужно предусмотреть установку фильтров.

Конструкция шарового крана для воды (видео)

Из ролика станет понятно, что представляет собой такой вид крана и нюансы его выбора.

Корпус этого устройства состоит из двух частей, внутри них располагается стальной шар с отверстием и прорезью под кран-буксу. На корпусе с двух сторон от шара предусмотрены фторопластовые уплотнители. За счет проворачивания рукоятки крана происходит открытие и перекрытие воды.

При покупке шарового крана нужно обратить внимание на несколько его особенностей:

• металл, из которого он изготовлен;
• толщину стенки крана;
• наличие гайки на кране. Она необходима для того, чтобы подтянуть сальник на кран-буксе. Без ее участия при протекании крана он становится непригодным к ремонту.

Чтобы продлить эксплуатацию такого крана, стоит обработать смазкой уплотнители. Как это сделано, представлено на схеме:

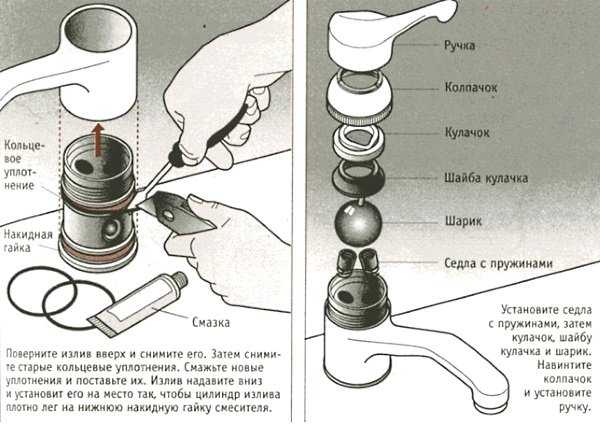

Особенности устройства современных кранов

Современные краны представляют собой классические устройства, которые оснащены специальными элементами, делающими их применение значительно комфортней:

• С фотоэлементом. Это сенсорные устройства, которые начинают подачу воды тогда, когда человек подносит руки к крану. Соответственно, вода прекращает течь, когда руки убираются. Благодаря штоку на корпусе смесителя происходит регулировка температуры и напор воды. В некоторых моделях данные показатели устанавливаются благодаря пульту или температурному датчику в корпусной части. Такие устройства предполагают электронный управляемый блок.
• С термостатом . Очевидно, что он предназначен для регулировки потока горячей и холодной воды, в результате чего из крана течет жидкость нужной температуры. Благодаря специальной наружной ручке можно выставить оптимальные для себя температурные режимы. Помимо этого, регулировать напор воды, который идет из излива, используется рычаг.

Обратите внимание! Что делать, если течет кран. подробная инструкция с фото.

Между разновидностями кранов имеются отличия, но общие детали их устройства остаются неизменными, несмотря на дизайн и материал крана (корпус и носик). При выборе крана нужно ориентироваться на вид запорного механизма. Из имеющихся на сегодняшний день популярным признан картриджный однорычажный вариант.

Устройство водопроводного смесителя

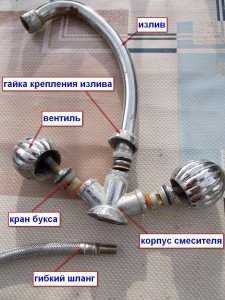

Так как смесители бывают по конструкции разные,то и устройство водопроводного смесителя тоже разное.Сегодня в данной статье мы рассмотрим устройство водопроводного смесителя с золотниковым переключателем,который очень распространен.А также рассмотрим и устройство не менее популярного смесителя с картриджем.

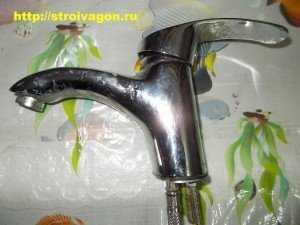

Фото-1.Устройство простого смесителя.

Для того чтобы понять лучше устройство водопроводного смесителя,необходимо его разобрать.Как разобрать смеситель можно почитать нажав на ссылку.Начнем ознакомление с простым устройством смесителя,который может быть установлен и на кухне и в ванной комнате.Такой смеситель смешивает поток холодной воды с горячим.В результате оба потока(холодный и горячий) смешиваются в корпусе смесителя (смотри фото -1),после чего направляются к выходу и выливаются наружу через излив .С помощью кран буксы, можно перекрыть подачу воды полностью или только для холодного или горячего потока.Устройство водопроводного смесителя такого типа очень простое и функциональное.

Читай также как разобрать смеситель

Фото-2.Отверстия для крепления смесителя и подключения гибких шлангов.

С нижней стороны, смеситель имеет два отверстия для подключения гибких шлангов (для холодной и горячей воды).А также отверстие для завинчивания крепежного болта.На фото-2 обозначены следующие позиции:

1.Прокладка; 2-болт крепления; 3-отверстие для завинчивания болта крепления; 4-отверстия для завинчивания гибких шлангов;5-корпус смесителя; 6-деталь крепления.

Устройство водопроводного смесителя с золотниковым переключателем.

Фото-3.Смеситель с золотниковым переключателем.

Устройство водопроводного смесителя с золотниковым переключателем,немного отличается от модели рассмотренной выше.Такой смеситель,кроме функции для смешивания двух потоков воды(холодный и горячий), оснащен золотниковым переключателем.Золотниковый переключатель направляет потоки воды (смешанный поток,холодный или горячий) не только в излив,но и в лейку с распылителем для принятия душа.

Этот смеситель всем знаком,так как очень давно выпускается и широко распространен.В использовании очень простой и надежный,а ремонт не требует особых знаний и умений.Рассмотрим по подробнее устройство смесителя.

Фото-4.Устройство водопроводного смесителя с золотниковым переключателем.
На фото обозначены следующие позиции:

1-лейка с распылителем; 2-кран букса; 3-вентиль; 4-золотниковый переключатель; 5-кривошип; 6-рукоятка переключателя; 7-заглушка; 8-излив; 9-гайка крепления; 10-втулка с резиновым уплотнителем; 11- корпус смесителя;12-держатель лейки; 13-болт крепления вентиля; 14-заглушка вентиля.

С обратной стороны смеситель имеет следующий вид.

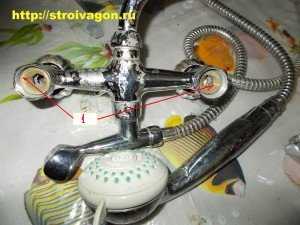

Фото-5.Устройство водопроводного смесителя с обратной стороны.Позицией 1 обозначен патрубок-место подключения водопроводной трубы.

Устройство водопроводного смесителя с картриджем

Фото-6. Водопроводный смеситель с картриджем

Смеситель с картриджем

В качестве наглядного примера, рассмотрим однорычажный картриджный смеситель.Такой смеситель устанавливают и в ванной комнате и на кухне.Вместо кран буксы,смеситель оснащен картриджем-это пластмассовая деталь ,которая играет очень важную роль.Картридж регулирует мощность потока воды,как горячего так и холодного а при необходимости полностью его перекрывает. Вода холодная смешивается с горячей уже в корпусе смесителя проходя через картридж.Для того чтобы полностью перекрыть поток воды, необходимо нажать рычаг смесителя вниз,а для открытия -на оборот.Следует сказать что картридж обычно не ремонтируется,в большинстве случаев его конструкция является не разборной.Картридж легко вынимается из корпуса смесителя и обратно тоже легко вставляется.

Фото-6.Картриджный смеситель.
На фото обозначены следующие позиции:

1.Круговая гайка; 2-корпус; 3-прокладка; 4-фиксирующая скоба;5 -резиновый уплотнитель;6- болт крепления; 7-регулятор струи; 8-заглушка; 9-картридж; 10 -крышка корпуса; 11 -поворотная рукоятка.

С обратной стороны смеситель имеет следующий вид:

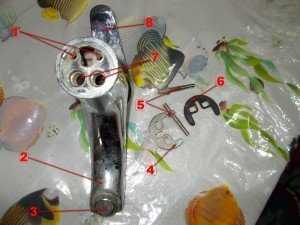

Фото-7.Вид с обратной стороны смесителя.

На фото обозначены следующие позиции:

1-отверстия для крепления смесителя; 2-корпус; 3-регулятор струи; 4-фиксирующая скоба; 5-болты крепления; 6-прокладка; 7-отверстия для завинчивания гибких шлангов,8- рычаг.

Ремонт однорычажного смесителя: устройство и ремонт своими руками

Краны с одним рычагом стремительно вытесняют традиционные вентильные устройства в квартирах и домах. Но как ни удобна такая современная сантехника, периодически она выходит из строя по самым разным причинам. Чтобы не тратиться каждый раз на покупку нового крана, имеет смысл разобраться с причинами поломок и освоить самостоятельный ремонт однорычажного смесителя.

Особенности устройства таких приборов

Шаровый, однорычажный, джойстиковый, шарнирный — все это названия смесителя, который управляется только одним рычагом. Использовать такой кран просто и удобно: движение рычага по вертикали регулирует величину потока воды, а поворотом по горизонтали устанавливают подходящую температуру.

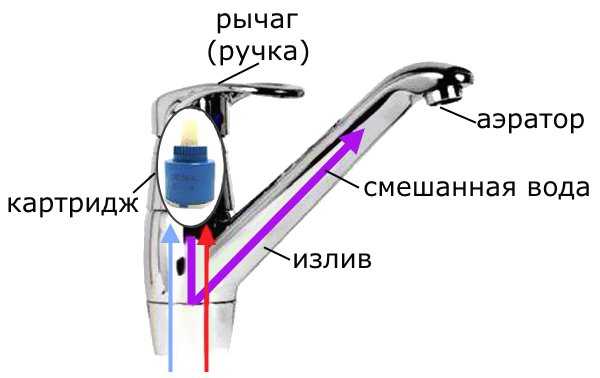

Эта схема позволяет понять принцип работы однорычажного смесителя: изменение размеров отверстия для горячей, холодной и смешанной воды позволяет регулировать ее температуру и напор всего парой движений

Внутреннее устройство однорычажных смесителей обычно бывает двух типов: шаровый механизм или керамический картридж. Центром конструкции шарового механизма является круглая смесительная камера. Она выглядит как полый металлический шарик, в котором проделаны три отверстия.

В одно из отверстий поступает холодная вода, а в другое отверстие — горячая. Внутри камеры потоки смешиваются и затем поступают на третье отверстие, которое соединено с изливом смесителя. Управляющий рычаг передвигает шарик таким образом, чтобы регулировать просветы в этих отверстиях, т.е. изменять количество горячей и холодной воды, поступающей в смесительную камеру, и размеры исходящего потока.

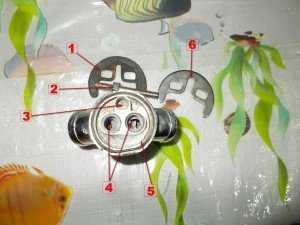

Керамический картридж состоит из двух или трех пластин. В нижней части, как и в шаровом смесителе, имеются три отверстия с точно такими же функциями: горячая вода, холодная вода, смешанный поток. А вот смешивание горячей и холодной воды выполняется в верхней части устройства.

Работают смесители обоих типов примерно одинаково, но вот на условия эксплуатации реагируют по-разному. Например, в керамическом картридже практически никогда не скапливается известняковый налет. Дело в том, что пластины в таком устройстве притерты друг к другу очень плотно, размер зазора сопоставим с параметрами молекулы.

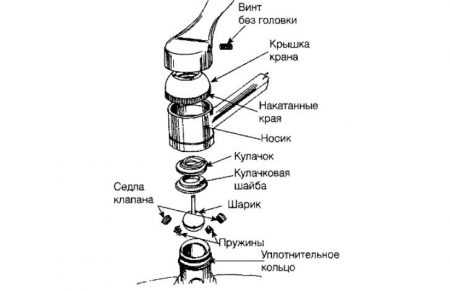

На этой схеме подробно представлено устройство шарового однорычажного крана. Информация об отдельных элементах устройства помогает понять порядок его разборки и сборки

Но вот с песком и прочими механическими загрязнениями керамика “не дружит”. Небольшая песчинка, попавшая в полость смесителя, может привести к сколу на керамических элементах, и весь картридж придется заменить. Металлическому шарику песок практически не страшен, но для налета здесь почти нет никаких препятствий.

Слабое место однорычажных смесителей — резиновые прокладки. При любом раскладе эти элементы придется заменять не реже, чем каждые два года. Некоторые покупатели сетуют не проблемы с точностью настройки температуры. Это характерная особенность недорогих моделей с малым углом регулировки. Такие устройства и ломаются значительно чаще.

Как разобрать однорычажный кран?

Очень часто проблемы с такими смесителями возникают из-за поломки их внутреннего механизма. Алгоритм действий в этом случае довольно прост: кран необходимо разобрать, вынуть испорченный механизм, заменить его новым, исправным элементом, собрать устройство в обратном порядке.

На этой схеме подробно представлен порядок разборки однорычажного смесителя с керамическим картриджем. Для проведения работ понадобится только отвертка и разводной ключ

Это не слишком сложная процедура, но все операции следует выполнять очень внимательно и аккуратно. Сначала, конечно же, нужно перекрыть трубы холодной и горячей воды, ведущие к смесителю. Чтобы разобрать шаровой кран, необходимо:

• С помощью отвертки снять декоративную заглушку.
• Открутить и убрать фиксирующий винт.
• Открутить и снять декоративную гайку, которая выполняет роль крышки корпуса смесителя.
• Открутить гайку, удерживающую в правильном положении механизм смесителя.
• Вынуть из корпуса крана картридж или шаровый механизм.

Чтобы снять декоративную заглушку, используют обычную отвертку. Действовать следует аккуратно, чтобы не повредить элемент. Чтобы открутить фиксирующий винт ручки смесителя, можно использовать шестигранник. В некоторых моделях ручка прилегает довольно плотно. Ее можно поддеть концом отвертки.

Крышка смесителя с рычагом иногда прилегает очень плотно, чтобы ее снять, можно использловать отвертку. Работы следует проводить аккуратно, чтобы не поцарапать корпус

Крышку корпуса смесителя не сложно снять руками без помощи специальных инструментов. А вот фиксирующую гайку внутри смесителя удобнее откручивать разводным ключом. После этого вынуть внутренний механизм крана будет не сложно.

Следует помнить, что размеры этих элементов варьируются в довольно широком диапазоне. Высота штока может существенно отличаться, как и диаметр картриджа. Встречаются также различные варианты посадочной части механизма. Поэтому опытные мастера редко приобретают новый картридж заранее.

Гайку, которая фиксирует положение керамического картриджа внутри смесителя, следует аккуратно открутить с помощью обычного или разводного ключа

Гораздо эффективнее будет приостановить ремонтные работы на этом этапе, взять испорченную “начинку” однорычажного крана и отправиться с ней в магазин сантехники, чтобы купить точно такой же по размерам и устройству элемент.

В силу конструктивных особенностей механизма его нельзя каким-то образом подогнать или приспособить, нужно точное совпадение всех параметров.

Не все керамические картриджи имеют одинаковые размеры и конфигурацию. Чтобы правильно выбрать подходящее устройство, нужно взять испорченный картридж в магазин сантехники

После приобретения нового картриджа все работы выполняют в обратном порядке: устанавливают картридж, надевают сверху регулировочный шток, фиксируют его винтом и закрывают его декоративной заглушкой. На заглушке обычно обозначено направление вращения для холодной и горячей воды, этот момент нужно учесть во время установки.

Если керамический картридж однорычажного смесителя оказался засоренным или испорченным, его просто следует заменить новым элементом, промывка обычно не помогает

При монтаже шарового механизма неопытные сантехники иногда путают расположение отверстий и ставят механизм неправильно. В результате и работать после установки такой механизм будет некорректно. Поэтому после разборки крана следует внимательно осмотреть шарик и запомнить его правильное положение, чтобы в дальнейшем действовать правильно.

По окончании ремонта крана однорычажного смесителя холодную и горячую воду снова подключают и проверяют качество работы отремонтированного прибора. Если при этом по-прежнему наблюдаются какие-то проблемы, возможно, картридж установлен неправильно или в смесителе имеются какие-то дополнительные поломки. Подробно процесс ремонта устройств этого типа рассмотрен в следующем видеоматериале:

Обзор распространенных поломок

Замена картриджа или шарового механизма — это только один способ отремонтировать однорычажный кран. Существуют и другие поломки устройств этого типа, для устранения которых понадобятся разные средства и методы. Самыми распространенными проблемами, связанными с джойстиковыми смесителями, считаются:

• треснувший корпус устройства;
• засорившийся аэратор;
• проблемы с подающими трубами или гибким шлангом;
• неправильное положение или износ резиновых прокладок;
• подтекание воды через лейку душа;
• неполадки с переключателем потока на душевой шланг.

Обычно диагностировать проблему относительно не сложно, поскольку каждой ситуации соответствуют характерные симптомы. Иногда приходится одновременно устранять несколько поломок. Это обычно происходит при использовании некачественной сантехники или несоблюдении условий эксплуатации смесителя, что приводит к повышенным нагрузкам.

Трещина в корпусе устройства

Если из-под смесителя вытекает вода, высока вероятность, что его корпус где-то треснул или прохудился. Такая ситуация может возникнуть внезапно, например, если на смеситель случайно уронили какой-то тяжелый предмет. Иногда зазоры возникают постепенно, под влиянием воздействия воды в течение длительного времени.

В любом случае полностью устранить такую поломку практически невозможно. Самый надежный способ ремонта состоит в полной замене корпуса устройства, но обычно старый смеситель просто демонтируют и устанавливают новую модель. В качестве временной меры используют герметик.

Обычно трещину просто замазывают сверху подходящим составом, например, “холодной сваркой”. Перед началом работ следует изучить инструкцию по использованию герметика, и точно соблюсти рекомендации изготовителя. Но выглядеть смеситель, отремонтированный такими методами, будет весьма непрезентабельно. Со временем герметик раскрошится, повторять ремонт придется снова и снова. Поэтому после заделки трещины следует сразу же запланировать покупку и установку нового смесителя.

Замена изношенной прокладки

Если смеситель протекает снизу, а его корпус не имеет трещин, возможно, износились прокладки между краном и гибкими водопроводными шлангами. Эту проблему устранить относительно не сложно. Для начала следует перекрыть поступление горячей и холодной воды к смесителю.

Если резиновые прокладки под шаровым механизмом смесителя износились или установлены неправильно, кран может сильно шуметь и даже протекать

При этом в самом смесителе все же останется некоторое количество воды. Нужно открыть кран и спустить эту воду. Теперь следует отсоединить шланги, по которым вода поступает в смеситель. Здесь тоже имеются остатки воды, поэтому внизу следует поставить ведро, не помешает и ветошь, чтобы собрать случайно пролитую воду.

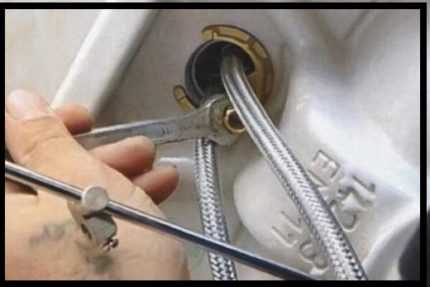

Когда гибкие подводы отсоединены, нужно открутить фиксирующую гайку, которая находится под мойкой и удерживает смеситель в правильном положении. Под гайкой и находится прокладка. Если она выглядит изношенной, потрескавшейся или деформированной, скорее всего, это и является причиной течи.

Такие прокладки продаются в любом магазине сантехники или можно вырезать подходящий элемент из куска резины. Перед установкой прокладки рекомендуется очистить место монтажа от скопившихся загрязнений. Затем нужно собрать систему в обратном порядке: затянуть фиксирующую гайку, подключить гибкие подводы, восстановить подачу воды. После этого нужно открыть кран, чтобы проверить работу прибора.

Проблемы с аэратором

Небольшая насадка, надетая на излив смесителя, рассекает поток воды на отдельные струйки и искусственно увеличивает его объем. Отверстия в этой насадке небольшие, если водопроводная вода содержит загрязнения, они могут легко засориться. Иногда проблемы возникают из-за того, что аэратор просто заржавел.

Аэратор — насадка на излив смесителя — может засориться, что приводит к уменьшению потока воды. Помогает решить проблему промывка аэратора или его замена

Характерный признак этой проблемы — снижение напора воды в какой-то одной точке, например, на кухне. В то же время из других кранов вода поступает в прежнем количестве. Если аэратор сняли, и после этого поток воды из смесителя заметно увеличился, то причину поломки можно считать точно установленной.

Решить эту проблему очень просто. Обычно аэратор легко отвинтить от излива. После этого его нужно промыть или удалить загрязнения другим способом. Можно даже установить новый аэратор, если такая возможность имеется. После этого прежний напор воды восстановится. Некоторые отказываются от использования аэратора, но в таком случае пользоваться смесителем будет не так комфортно.

Если засорились трубы

Аэратор в порядке, а напор потока заметно ослабел? Почти наверняка засорились трубы либо гибкие подводы, по которым на смеситель поступает горячая и холодная вода. Эта проблема особенно характерна для старых водопроводных систем с металлическими трубами. В процессе коррозии частички металла скапливаются внутри, уменьшая или полностью перекрывая просвет.

Если гибкие шланги, по которым к смесителю подается холодная и горячая вода, засорились, их нужно снять и прочистить или заменить новыми

Сначала следует перекрыть воду, а затем приступить к устранению поломки. С гибкими шлангами все очень просто. Их нужно снять, промыть, прочистить и установить заново. Если же загрязнения слишком серьезные, можно просто поставить новые шланги. С трубами все немного сложнее. Для их прочистки используют трос-“змейку”.

При этом часть трубы, в которой скопились загрязнения, следует отсоединить от водопроводной системы, а после прочистки — установить на место. Иногда такой участок водопровода заменяют и монтируют новые конструкции. Если трубы старые и загрязняются часто, имеет смысл подумать о модернизации водопроводной системы и установке пластиковых труб, которые гораздо меньше подвержены коррозии, чем металлические конструкции.

Смеситель в ванной комнате

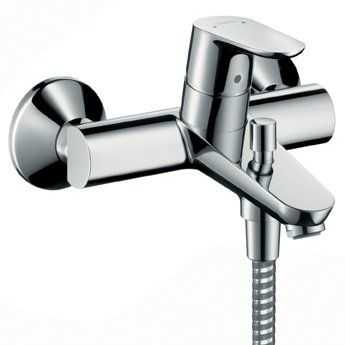

На бортике ванной обычно устанавливают более сложный по конструкции смеситель, чем на кухне, поскольку здесь помимо обычного излива используют лейку для душа. К проблемам, описанным выше, добавляются поломки, связанные с механизмом переключения потока воды с излива на душевую лейку и обратно.

Однорычажный смеситель, предназначенный для установки на бортик ванны, дополнен механизмом переключения потока на душевую лейку. Если прокладки этого механизма изношены, их необходимо заменить

Бывает, что вода понемногу подтекает через лейку душа. Это говорит об износе верхней прокладки устройства. Устранить проблему относительно не сложно. Нужно снять фиксирующую гайку и душевой шланг, который она удерживает. Таким образом будет обеспечен доступ к верхней прокладке.

Этот элемент вынимают и заменяют новым, который можно купить или даже вырезать из резинового полотна, толщина которого составляет около трех-четырех миллиметров. Конечно, место установки новой прокладки следует очистить от накопившихся загрязнений. После ремонта смесителя в ванной комнате душевой шланг устанавливают на место и проверяют работу смесителя.

Но если проблемы возникают с прокладкой, которая расположена в нижней части смесителя, исправить поломку будет немного сложнее. Внешне такая неполадка выражается в том, что рычаг управления лейкой душа не удерживается в правильном положении и опускается, препятствуя переключению воды.

Сначала нужно перекрыть подачу горячей и холодной воды к крану ванной комнаты, затем открутить гайку и снять лейку душа. Затем последовательно демонтируют переходник и излив смесителя. Чтобы добраться до расположенной снизу прокладки, придется вынуть всю “начинку” смесителя. После этого прокладку заменяют и собирают устройство в обратном порядке.

Бывает так, что прокладки не износились, но они не подходят по размеру или установлены неправильно. Это нередкое явление, если прокладки вырезаны вручную. Если при открывании воды смеситель начинает сильно шуметь, имеет смысл проверить состояние прокладок. Обычно их достаточно обрезать или просто немного изменить их положение. Если прокладки не виноваты, дополнительный шумовой эффект обычно удается устранить путем установки фильтров.

Как предупредить неисправности?

Состояние смесителя и срок его службы зависит от нескольких факторов:

• качества водопроводной воды;
• правильного монтажа системы водопровода,;
• качества конкретной модели смесителя.

Недорогие смесители могут выглядеть привлекательно, но срок их эксплуатации невелик. Корпус и внутренний механизм, выполненный из некачественных материалов, выходит из строя быстро и часто. Качество воды и устройство водопроводной системы — взаимозависимые факторы. Как только огрехи в монтаже труб становятся очевидными, их необходимо немедленно устранить.

Наличие фильтров грубой очистки может заметно увеличить срок эксплуатации однорычажного смесителя. Не стоит пренебрегать этим полезным устройством. Жесткость воды необходимо учитывать еще на этапе покупки прибора. На упаковке и/или в паспорте смесителя указано, на какую жесткость воды рассчитано изделие. Следует соотнести эти данные со сведениями о качестве воды в собственном доме.

Аэратор — еще один полезный фактор, способный положительно повлиять на состояние смесителя. Устройство рассекает поток воды на отдельные струи, что визуально увеличивает объем потока. Это позволяет уменьшить количество воды, поступающее через смеситель, что приводит к экономии воды и ресурса устройства.
