Задание №2
Номер варианта | Марка стали | ||||
101 | 18Х2Н4ВА | 38ХМЮА | ШХ15СГ | Р9М4К8 | 20Х25Н20С2 |
18Х2Н4ВА – доэвтектоидная сталь.
Химический состав – 0,18 % углерода, 2 % хрома, 4 % никеля, до 1 % вольфрама, серы и фосфора не более 0,025 %.
Назначение – конструкционная сталь, применяется в цементованном и улучшенном состоянии для изготовления ответственных деталей, к которым предъявляются требования высокой прочности, вязкости и износостойкости, а также для деталей, подвергающихся вибрационным и динамическим нагрузкам.
38ХМЮА – доэвтектоидная сталь.
Химический
состав – 0,38 % углерода, до 1 % хрома,
молибдена, алюминия, серы –
не более 0,04 %, фосфора – не более 0,035 %.
Назначение – конструкционная сталь, нитраллой, применяется для изготовления ответственных деталей, работающих в условиях повышенного изнашивания, под действием знакопеременных нагрузок, а также в коррозионной среде при повышенных температурах (300…400 °С).
ШХ15СГ – заэвтектоидная сталь.
Химический состав – 1 % углерода, 1,5 % хрома, до 1 % кремния и марганца, серы не более 0,02 %, фосфора не более 0,027 %.
Назначение – крупногабаритные кольца шарико- и роликоподшипников со стенками толщиной более 20…30 мм; шарики диаметром более 50 мм; ролики диаметром более 35 мм.

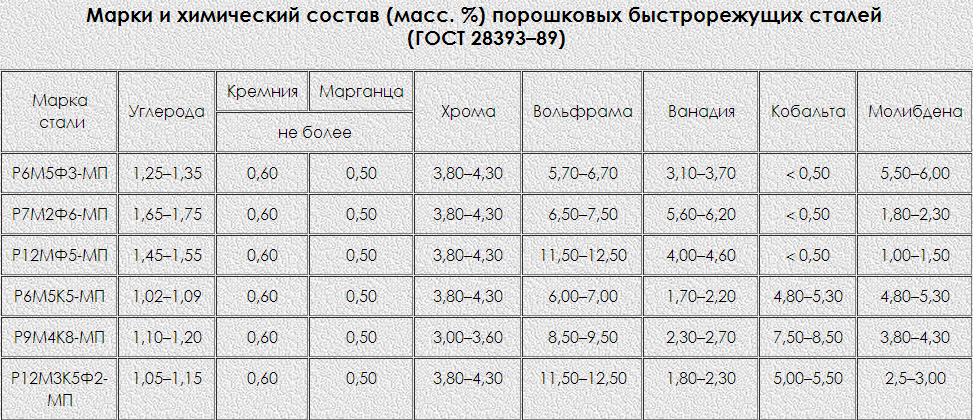

Р9М4К8 – сталь ледебуритного класса.
Химический состав – 1 % углерода, 9 % вольфрама, 4 % молибдена, 8 % кобальта, до 4 % хрома, до 2 % ванадия, кремния и марганца не более 0,5 %, серы и фосфора не более 0,03 %.
Назначение
– быстрорежущая сталь для изготовления
инструмента для обработки высокопрочных
нержавеющих и жаропрочных сталей в
условиях повышенного разогрева режущей
кромки.
20Х25Н20С2 – доэвтектоидная сталь.
Химический состав – 0,2 % углерода, 25 % хрома, 20 % никеля, 2 % кремния, серы не более 0,02 %, фосфора не более 0,035 %.
Назначение – жаростойкая сталь аустенитного класса для изготовления деталей, работающих при температуре до 1100 оС в воздушной и углеводородной атмосферах.
Рисунок В.1 – Диаграмма изотермического распада
аустенита стали 35
Рисунок В.2 – Диаграмма изотермического распада
аустенита стали 40
аустенита стали 45
Рисунок В.4 – Диаграмма изотермического распада
аустенита стали 50
Рисунок В.5 – Диаграмма изотермического распада
аустенита стали У8
Рисунок
В. 6 – Диаграмма изотермического распада
аустенита стали У9
Рисунок В.7 – Диаграмма изотермического распада
аустенита стали 12Н3
Рисунок В.8 – Диаграмма изотермического распада
аустенита стали 40Н
Рисунок В.9 – Диаграмма изотермического распада
аустенита стали 40Н5
Рисунок В.10 – Диаграмма изотермического распада
аустенита стали 50Н
Рисунок В.11 – Диаграмма изотермического распада
аустенита стали 50Н5
Рисунок В.12 – Диаграмма изотермического распада
аустенита стали 20Х
Рисунок В.13 – Диаграмма изотермического распада
аустенита стали 20Х2
Рисунок
В. 14 – Диаграмма изотермического распада
аустенита стали 35Х
Рисунок В.15 – Диаграмма изотермического распада
аустенита стали 35Х2
Рисунок В.16 – Диаграмма изотермического распада
аустенита стали 45Х
Рисунок В.17 – Диаграмма изотермического распада
аустенита стали 55Х
Рисунок В.18 – Диаграмма изотермического распада
аустенита стали 60С2
Рисунок В.19 – Диаграмма изотермического распада
аустенита стали 70С3
Рисунок В.20 – Диаграмма изотермического распада
аустенита стали 45В3
Рисунок В.21 – Диаграмма изотермического распада
аустенита стали 45В5
Рисунок
В. 22 – Диаграмма изотермического распада
аустенита стали 50Г
Рисунок В.23 – Диаграмма изотермического распада
аустенита стали 65Г
Рисунок В.24 – Диаграмма изотермического распада
аустенита стали 20Г2
Рисунок В.25 – Диаграмма изотермического распада
аустенита стали 30Г2
Рисунок В.26 – Диаграмма изотермического распада
аустенита стали 35Г2
Рисунок В.27 – Диаграмма изотермического распада
аустенита стали 45Г2
Рисунок В.28 – Диаграмма изотермического распада
аустенита стали 55Г2
Рисунок В.29 – Диаграмма изотермического распада
аустенита стали 65Г2
Рисунок
В.
аустенита стали 50Ф
Рисунок В.31 – Диаграмма изотермического распада
аустенита стали 40М3
Рисунок В.32 – Диаграмма изотермического распада
аустенита стали 45М5
Рисунок В.33 – Диаграмма изотермического распада
аустенита стали 50М
Рисунок В.34 – Диаграмма изотермического распада
аустенита стали 15Х
Рисунок В.35 – Диаграмма изотермического распада
аустенита стали 15ХФ
Рисунок В.36 – Диаграмма изотермического распада
аустенита стали 50ХФ
Рисунок В.37 – Диаграмма изотермического распада
аустенита стали 50ГМ
Рисунок
В. 38 – Диаграмма изотермического распада
аустенита стали 12Х2Н3
Рисунок В.39 – Диаграмма изотермического распада
аустенита стали 20Х2Н2М
Рисунок В.40 – Диаграмма изотермического распада
аустенита стали 20ХН3
Рисунок В.41 – Диаграмма изотермического распада
аустенита стали 30ХН3
Рисунок В.42 – Диаграмма изотермического распада
аустенита стали 40Х2Н3
Рисунок В.43 – Диаграмма изотермического распада
аустенита стали 40Х2НФ
Рисунок В.44 – Диаграмма изотермического распада
аустенита стали 18ХГ
Рисунок В.45 – Диаграмма изотермического распада
аустенита стали 40ХГ
Рисунок
В. 46 – Диаграмма изотермического распада
аустенита стали 40ХГР
Рисунок В.47 – Диаграмма изотермического распада
аустенита стали 40ХГТ
Рисунок В.48 – Диаграмма изотермического распада
аустенита стали 10ХГТ
Рисунок В.49 – Диаграмма изотермического распада
аустенита стали 18ХГТ
Рисунок В.50 – Диаграмма изотермического распада
аустенита стали 12Х2М
Рисунок В.51 – Диаграмма изотермического распада
аустенита стали 15ХМ
Рисунок В.52 – Диаграмма изотермического распада
аустенита стали 30ХМ
Рисунок В.53 – Диаграмма изотермического распада
аустенита стали 35ХМ
Рисунок
В. 54 – Диаграмма изотермического распада
аустенита стали 40ХМ
Рисунок В.55 – Диаграмма изотермического распада
аустенита стали 50ХМ
Рисунок В.56 – Диаграмма изотермического распада
аустенита стали 35ХМФ
Рисунок В.57 – Диаграмма изотермического распада
аустенита стали 35Х2М
Рисунок В.58 – Диаграмма изотермического распада
аустенита стали 90Х2МФ
Рисунок В.59 – Диаграмма изотермического распада
аустенита стали 40ХС
Рисунок В.60 – Диаграмма изотермического распада
аустенита стали 6ХС
Рисунок В.61 – Диаграмма изотермического распада
аустенита стали 38ХВФЮА
Рисунок
В. 62 – Диаграмма изотермического распада
аустенита стали 38ХМЮА
Рисунок В.63 – Диаграмма изотермического распада
аустенита стали 38ХВЮА
Рисунок В.64 – Диаграмма изотермического распада
аустенита стали 18Х2Н4ВА
Рисунок В.65 – Диаграмма изотермического распада
аустенита стали 20ГНД
Рисунок В.66 – Диаграмма изотермического распада
аустенита стали 5ХНСВ
Рисунок В.67 – Диаграмма изотермического распада
аустенита стали 20ХНМ
Рисунок В.68 – Диаграмма изотермического распада
аустенита стали ХГ3СФВ
Рисунок В.69 – Диаграмма изотермического распада
аустенита стали 34ХН2М
Рисунок
В. 70 – Диаграмма изотермического распада
аустенита стали 40ХНМА
Рисунок В.71 – Диаграмма изотермического распада
аустенита стали 40Х2НМА
Рисунок В.72 – Диаграмма изотермического распада
аустенита стали 30ХГС
Рисунок В.73 – Диаграмма изотермического распада
аустенита стали 35ХГ2С
Рисунок В.74 – Диаграмма изотермического распада
аустенита стали 38ХГ2С
Рисунок В.75 – Диаграмма изотермического распада
аустенита стали ШХ15СГ
Рисунок В.76 – Диаграмма изотермического распада
аустенита стали 45ХСМ
Рисунок В.77 – Диаграмма изотермического распада
аустенита стали Х5ВФ
Рисунок
В. 78 – Диаграмма изотермического распада
аустенита стали Х05
Рисунок В.79 – Диаграмма изотермического распада
аустенита стали 90Х18
Рисунок В.80 – Диаграмма изотермического распада
аустенита стали Р18
Рисунок В.81 – Диаграмма изотермического распада
аустенита стали Р18Ф2
Рисунок В.82 – Диаграмма изотермического распада
аустенита стали Р18К5Ф2
Рисунок В.83 – Диаграмма изотермического распада
аустенита стали Р9
Рисунок В.84 – Диаграмма изотермического распада
аустенита стали Р9Ф5
Рисунок
В. 85 – Диаграмма изотермического распада
аустенита стали Р6М5
Рисунок В.86 – Диаграмма изотермического распада
аустенита стали Р9К10
Рисунок В.87 – Диаграмма изотермического распада
аустенита стали Р10К5Ф5
Рисунок В.88 – Диаграмма изотермического распада
аустенита стали 5ХГМ
Рисунок В.89 – Диаграмма изотермического распада
аустенита стали 5ХНТ
Рисунок В.90 – Диаграмма изотермического распада
аустенита стали 5ХНМ
17 Лабораторная работа № 17. Выбор стали и назначение режима термической обработки
Укажите состав и
определите группу стали по назначению.

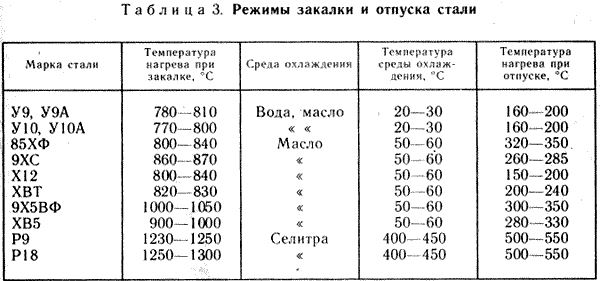

Назначьте режим термической обработки
и обоснуйте его выбор,
объяснив влияние легирования на
превращения, происходящие на всех этапах
обработки данной стали. Опишите микроструктуру стали и ее
эксплуатационные свойства.
Конструкционные легированные стали
Варианты заданий
Вариант 1 Сталь 110Г13.
Вариант 2 Сталь 35ХМЮА.
Вариант 3 Сталь 14Х17Н2.
Вариант 4 Сталь 12Х1МФ.
Вариант 5 Сталь 60СХФА.
Вариант 6 Сталь 40Х12Н8Г8МФБ (ЭИ481).
Вариант 7 Сталь 18ХГТ.
Вариант 8 Сталь 20ХГР.
Вариант 9 Сталь 38ХМФА.
Вариант 10 Сталь 15Х12ВНМФ.
Вариант 11 Сильхром.
Вариант 12 Сталь 50ХГФА.
Вариант 13 Сталь 12Х13.
Вариант 14 Сталь
30ХМ.
Вариант 15 Сталь 12Х17.
Вариант 16 Сталь ШХ15.
Вариант 17 Сталь 70СЗА.
Вариант 18 Сталь 12ХНЗА.
Вариант 19 Сталь 40ЧРЗ.
Вариант 20 Сталь 35ХМА.
Вариант 21 Сталь 40ХФА.
Вариант 22 Сталь 38ХВФЮА.
Вариант 23 Сталь 38Х2МЮА.
Вариант 24 Сталь 40ХН.
Вариант 25 Сталь ШХ15СГ.
Инструментальные стали и сплавы
Варианты заданий
Вариант 1 Сталь Р6М5.
Вариант 2 Сталь ХВСГ.
Вариант 3 Сталь 9ХС.
Вариант 4 Сталь Р18.
Вариант 5 Сталь Х05.
Вариант 6 Сталь 5ХНТ.
Вариант 7 Сталь Р10К5Ф5.
Вариант 8 ВК2.
Вариант 9 Сталь 5ХНМА.
Вариант 10 Сталь 3Х2В8.
Вариант 11 Сталь Р9Ф5.
Вариант 12 Сталь 6ХС.
Вариант 13 Сталь Х12М.
Вариант 14 Сталь ХВ5.
Вариант 15 Сталь 5ХНСВ.
Вариант 16 Сталь 4ХВС.
Вариант 17 Сталь Р6М5К5.
Вариант 18 Сталь Х6ВФ.
Вариант 19 Сталь 4Х3ВМФ.
Вариант 20 Сталь 5ХНВ.
Вариант 21 Сталь Х12Ф1.
Вариант 22 Сталь 9ХФ.
Вариант 23 Сталь В1.
Вариант 24 Сталь 9Х18.
Вариант 25 Сталь ХВ1.
Пример выполнения задания
Сталь 38ХМЮА.
Копиры должны иметь минимальную деформацию и высокую износоустойчивость (твердость поверхностного слоя 1000 HV). Для их изготовления назначают сталь 38ХМЮА. Для этой стали оптимальным вариантом упрочнения является улучшение с последующим азотированием. Обладая повышенной хрупкостью, азотированный слой должен опираться на упрочненную подложку. В данном процессе ее формируют закалка и высокий отпуск.
Химический состав
этой стали, %: углерод – 0,35 – 0,42, хром –
1,35 – 1,65, молибден – 0,15…0,25, алюминий –
0,7 – 1,1. Нагрев под закалку стали 38ХМЮ
следует проводить с учетом ее
легированности. Для получения однородного
легированного аустенита нагрев проводят
до 920 оС. Хром, молибден и особенно алюминий
сдерживают рост аустенитного зерна при
нагреве, поэтому формирование крупного
зерна в стали 38ХМЮА не
происходит. Структура стали после
закалки: мартенсит небольшое количество
аустенита остаточного (из-за наличия
легирующих элементов, снижающих
температурный интервал мартенситного
превращения).
Легирующие элементы хром и молибден, снижая критическую скорость закалки, увеличивают прокаливаемость стали. Критический диаметр стали 38ХМЮА dкр = 45 мм (при закалке в масле).
После закалки
проводят высокий отпуск. Температура
отпуска должна на 50–100 оС
превышать температуру азотирования.
Назначаем температуру отпуска 600–650 оС.
В процессе выдержки при отпуске протекает
распад Мзак на зернистую среднедисперсную смесь
феррита и цементита, называемую сорбитом
отпуска. После отпуска следует
окончательная механическая обработка
(шлифование) и азотирование. Для
обеспечения требуемой твердости 1000 HV,
азотирование проводят при 520–540 оС
в течение 20–30 ч, при этом образуется
диффузионный слой толщиной
0,2 – 0,3 мм.
Наличие хрома и алюминия способствует формированию в слое специальных нитридов CrN и AlN, что приводит к повышению его твердости слоя. Механические свойства в готовом изделии: В = 900 МПа, = 10 %, = 45 %, аН = 80 Дж/см2, твердость поверхности 1000 HV .
Аналогично выполняется задание по инструментальным сталям.
River Thames Conditions
Обновления услуг по номеру 1227 от 22 декабря 2022 г.
Шлюз Ромни – Шлюз Ромни временно открыт для прохода до возобновления строительных работ на площадке 3 января 2023 года. -agency.gov.uk или позвонив в шлюз по телефону 01753 860296.
Шлюз Рэдкот — T Пункт водоснабжения в Шлюзе Рэдкот закрыт до дальнейшего уведомления.
Замок Молси — Насос не работает до дальнейшего уведомления.
Benson Lock — T h Общественная дорожка над Benson Weir будет закрыта до дальнейшего уведомления.
St. John’s Lock — T H E Накачивание возвращается в эксплуатацию и работают нормально от карт с блокировками
Замок Shiplake.0006 – Откачка не работает до дальнейшего уведомления.
Hurley Lock — Общественный туалет недоступен.
Mapledurham Lock — Откачивающие сооружения временно недоступны из-за замерзших труб.
Замок Boulters — Ворота со стороны пьедестала не открываются полностью. Пожалуйста, будьте осторожны при входе и выходе из замка.
Замок Бовени — T H E PU M P -OU T и ELSA N FARITIE с.
Marsh Lock Lock Horse Bridge — T HE до W . быть закрытым до дальнейшего уведомления по соображениям безопасности. Наши оперативные группы и специалисты по инфраструктуре будут проверять мост, чтобы определить необходимые действия для защиты пользователей моста. Приносим извинения за доставленные неудобства.
Часы работы смотрителей шлюзов
Мы стремимся предложить нашим клиентам, пользующимся водным транспортом, сопровождение во время лодочного сезона с 1 апреля по 30 сентября. Мы также обеспечим сопровождение во время пасхальных выходных и весенних и осенних полугодий, когда они выпадают вне сезона. Каждый шлюз будет обслуживаться резидентом, сменным или сезонным смотрителем шлюза и/или волонтерами, в зависимости от ситуации и, когда это возможно, для прикрытия перерывов персонала, работы плотины и технического обслуживания. Бывают случаи, когда мы не можем этого сделать из-за обстоятельств, не зависящих от нас, таких как болезнь персонала.
Вне сезона между 1 октября и 31 марта может быть доступен сопровождаемый переход, но это не может быть гарантировано.
Наш график обслуживания замков можно найти здесь: Река Темза: обслуживание замков.
- Июль и август: с 9:00 до 18:30
- Май, июнь и сентябрь: с 9:00 до 18:00
- Апрель и октябрь: с 9:00 до 17:00
- с ноября по март: с 9:15 до 16:00
Один час обеденного перерыва между 13:00 и 14:00, если укрытие недоступно.
Электроэнергия подается на шлюзы, за исключением шлюза Теддингтон и шлюза луча вверх по течению от Оксфорда.
Навигационные знаки
- При движении вверх по течению держите красные навигационные буи слева от себя, а зеленые — справа.
- Двигаясь вниз по течению, держите красные буи справа, а зеленые — слева.
- Одиночные желтые маркерные буи могут проходить с любой стороны.
Во всех случаях держитесь подальше от навигационных буев. Помните о возможных отмелях на внутренней стороне изгибов рек.
24 часа и причалы шлюза
Эти причалы находятся в ведении Агентства по охране окружающей среды Lock and Weir Keepers. Уведомления размещаются на сайтах, и лодочники должны по прибытии явиться к дежурному хранителю шлюза, чтобы сообщить о своем пребывании.
Ссылки по теме
Река Темза: ограничения и перекрытия — Информация о любых перекрытиях и ограничениях на неприливной реке Темзе.
Река Темза: шлюзы и сооружения для яхтсменов. Информация о средствах для яхтсменов на шлюзах Агентства по охране окружающей среды на неприливных реках Темзе и Кеннет.
Уровни рек и морей — Служба Агентства по охране окружающей среды, отображающая последние данные об уровне рек и морей со всей страны.
GaugeMap — интерактивная карта с расходами, уровнями грунтовых вод и другой информацией о реках Великобритании и Ирландии.
Агентство по охране окружающей среды — страницы о лодках по реке Темзе, включая руководство по регистрации лодок и общую информацию о реке.
Посетите Темзу. Все, что вам нужно знать о реке Темзе.
Port of London Authority (PLA) — руководство для прогулочных и коммерческих судов, желающих плавать по реке Темзе с приливами. Включает в себя актуальную информацию о приливах и навигационных уведомлениях, выпущенных для лондонского порта.
Canal and River Trust. Спланируйте свое путешествие по каналам на регулярно обновляемом сайте Canal and River Trust.
Навигация по реке Вей. Спокойный водный путь, протянувшийся почти на 20 миль через сердце графства Суррей и впадающий в Темзу недалеко от Шеппертона.
Состояние реки Вей — информация о состоянии реки Вей.
River Thames Conditions
Сервисные обновления по номеру 1227 от 22 декабря 2022 г.
Шлюз Ромни — Шлюз Ромни временно открыт для прохода до возобновления строительных работ на площадке 3 rd январь 2023. Проход необходимо бронировать по адресу [email protected] или по телефону 01753 860296.
Замок Molesey — Насос выведен из эксплуатации до дальнейшего уведомления.
Benson Lock — T h Общественная дорожка над Benson Weir будет закрыта до дальнейшего уведомления.
St. John’s Lock — T H E Накачался, возвращается в эксплуатацию и работает нормально. out не работает до дальнейшего уведомления.
Hurley Lock — Общественный туалет недоступен.
Mapledurham Lock — Откачивающие сооружения временно недоступны из-за замерзших труб.
Замок валунов — Ворота со стороны пьедестала не открываются полностью. Пожалуйста, будьте осторожны при входе и выходе из замка.
Boveney Lock — T H E PU M P -You T и Els N FACITIE Service Out Out Service Out Out . дальнейшего уведомления.
Конный мост через болото — T HE до W Путь B GEAR GE. . Наши оперативные группы и специалисты по инфраструктуре будут проверять мост, чтобы определить необходимые действия для защиты пользователей моста. Приносим извинения за доставленные неудобства.
Часы работы смотрителей шлюзов
Мы стремимся предложить нашим клиентам, путешествующим на лодках, сопровождаемый переход во время лодочного сезона с 1 апреля по 30 сентября. Мы также обеспечим сопровождение во время пасхальных выходных и весенних и осенних полугодий, когда они выпадают вне сезона. Каждый шлюз будет обслуживаться резидентом, сменным или сезонным смотрителем шлюза и/или волонтерами, в зависимости от ситуации и, когда это возможно, для прикрытия перерывов персонала, работы плотины и технического обслуживания. Бывают случаи, когда мы не можем этого сделать из-за обстоятельств, не зависящих от нас, таких как болезнь персонала.
Вне сезона между 1 октября и 31 марта может быть доступен сопровождаемый переход, но это не может быть гарантировано.
Наш график обслуживания замков можно найти здесь: Река Темза: обслуживание замков.
- Июль и август: с 9:00 до 18:30
- Май, июнь и сентябрь: с 9:00 до 18:00
- Апрель и октябрь: с 9:00 до 17:00
- с ноября по март: с 9:15 до 16:00
Один час обеденного перерыва между 13:00 и 14:00, если укрытие недоступно.
Электроэнергия подается на шлюзы, за исключением шлюза Теддингтон и шлюза луча вверх по течению от Оксфорда.
Навигационные знаки
- При движении вверх по течению держите красные навигационные буи слева от себя, а зеленые — справа.
- Двигаясь вниз по течению, держите красные буи справа, а зеленые — слева.
- Одиночные желтые маркерные буи могут проходить с любой стороны.
Во всех случаях держитесь подальше от навигационных буев. Помните о возможных отмелях на внутренней стороне изгибов рек.
24 часа и причалы шлюза
Эти причалы находятся в ведении Агентства по охране окружающей среды Lock and Weir Keepers. Уведомления размещаются на сайтах, и лодочники должны по прибытии явиться к дежурному хранителю шлюза, чтобы сообщить о своем пребывании.
Ссылки по теме
Река Темза: ограничения и перекрытия — Информация о любых перекрытиях и ограничениях на неприливной реке Темзе.
Река Темза: шлюзы и сооружения для яхтсменов. Информация о средствах для яхтсменов на шлюзах Агентства по охране окружающей среды на неприливных реках Темзе и Кеннет.
Уровни рек и морей — Служба Агентства по охране окружающей среды, отображающая последние данные об уровне рек и морей со всей страны.
GaugeMap — интерактивная карта с расходами, уровнями грунтовых вод и другой информацией о реках Великобритании и Ирландии.
Агентство по охране окружающей среды — страницы о лодках по реке Темзе, включая руководство по регистрации лодок и общую информацию о реке.
Посетите Темзу. Все, что вам нужно знать о реке Темзе.
Port of London Authority (PLA) — руководство для прогулочных и коммерческих судов, желающих плавать по реке Темзе с приливами. Включает в себя актуальную информацию о приливах и навигационных уведомлениях, выпущенных для лондонского порта.
