Состав сооружений магистрального нефтепровода: НОУ ИНТУИТ | Лекция | Принципиальные схемы обустройства нефтегазовых объектов

Линейная часть магистральных нефтепроводов — Пути российской нефти

 Энциклопедия технологий

В состав линейной части магистральных нефтепроводов входят:

1. Сам трубопровод от места выхода с установок подготовки нефти к дальнему транспорту до конечного пункта

В собственно трубопровод входят также запорная арматура, лупинги, переходаы через всевозможные препятствия — естественные (реки, овраги, ущелья) и искусственные (железные и автомобильные дороги), тепловые компенсаторы, предотвращающими опасные деформации трубопровода из-за теплового расширения, установки электрохимической защиты от коррозии, линии и сооружения технологической связи и средства телемеханики;

2. Линии электропередач, предназначенные для обслуживания нефтепровода; устройства электроснабжения и дистанционного управления запорной арматурой;

3. Противопожарные средства;

4.

Земляные амбары для аварийного выпуска нефти;

5. Здания и сооружения линейной службы эксплуатации.

6. Вдольтрассовые дороги и просеки с указательными и предупредительными знаками; вертолетные площадки;

Установка сигнальных железобетонных или деревянных знаков высотой 1,5-2 м от поверхности земли, указывающих, что в данном месте проходит нефтепровод, кто его владелец и кому в экстренном случае необходимо сообщить об аварии, обязательна для всех нефтепроводов. Знаки устанавливают в пределах видимости, но не реже, чем через 500 м.

Основной вид труб для нефтепроводов — это стальные трубы, рассчитанные, как правило, на давления до 64 атм., однако возможны трубы, рассчитанные на давления 75, 90 и 100 атм. Состав сталей, используемых для производства труб, определяется требованиями к максимально допустимому давлению, а производство труб — технико-экономической целесообразностью их применения.

В основном — это углеродистые стали с содержанием углерода до 0,25%, или выше, до 0,6%, и легированные стали с добавками хрома, никеля, молибдена, вольфрама, ванадия, алюминия, титана, а также марганца и кремния.

Для магистральных нефтепроводов применяют стальные бесшовные трубы, электросварные прямошовные, спиралешовные из углеродистых сталей для труб с диаметром до 500 мм; из низколегированных сталей для труб с диаметром до 1020 мм и из низколегированных сталей с термомеханическим упрочнением для труб с диаметром до 1220 мм.

Обозначения   мм или   мм означает, что речь идет о нефтепроводах с внешним диаметром 820 или 1220 мм и толщинами стенки 10 и   мм, соответственно.

Основной способ прокладки нефтепроводов — подземный, однако на нефтепроводе могут существовать также участки, идущие либо над землей (воздушные переходы), либо под или над водой (подводные и надводные переходы).

Известны случаи сооружения больших сегментов нефтепровода над поверхностью земли на опорах, например, нефтепроводы «Заполярье — Пурпе» в России или «Трансаляскинский» на Аляске в США.

Глубина заложения нефтепровода при траншейной прокладке составляет 0,8 — 1,0 м до верхней образующей. В траншее, предназначенной для нефтепровода, специально подготавливают ложе путем подсыпки гравия и песка. Трубы, предварительно сваренные в плети, с одним или несколькими слоями антикоррозийной изоляции (мастики, полимерные пленки, пластиковые ленты и т.п.) осторожно поднимают и укладывают в траншею специальные трубоукладчики. После этого соединительные стыки заваривают в «захлест». На всех стадиях сооружения нефтепровода осуществляют тщательный контроль качества (прочности и герметичности) сварных стыков.

Особые технологии применяются при прокладке морских нефтепроводов, нефтепроводов, сооружаемых в условиях многолетнемерзлых грунтов, а также нефтепроводов в слабых грунтах или проходящих по болотистой местности.

Обязательным условием долговечности работы нефтепровода, проложенного в грунте, является его электрохимическая защита (аббревиатура «ЭХЗ»).  Эту защиту осуществляют катодной поляризацией трубопровода, т.е. подачей на трубопровод отрицательного потенциала. Если катодную поляризацию производят с помощью внешнего источника постоянного тока, то такую защиту называют катодной, если же поляризацию осуществляют соединением трубопровода с металлическим предметом, имеющим более высокий отрицательный потенциал, то такую защиту называют протекторной. Без катодной или протекторной защиты нефтепровод даже с хорошей изоляцией не прослужил бы и нескольких лет.

Ошибка 404: страница не найдена!

Ошибка 404: страница не найдена!

В данный момент работает актуальная почта [email protected] Телефон доверия по нарушениям промышленной безопасности 8 (846) 971-03-57

Главная  >  Об управлении  >  Организационно-распорядительные документы К сожалению, запрошенный вами документ не найден. Возможно, вы ошиблись при наборе адреса или перешли по неработающей ссылке. Для поиска нужной страницы, воспользуйтесь картой сайта ниже или перейдите на главную страницу сайта. Поиск по сайту Карта сайта Об управлении Руководство Руководитель Заместители руководителя Структура Историческая справка Организационно-распорядительные документы Надзор за нефтегазовыми,взрывоопасными и химическими комплексами Нормативные правовые акты в сфере надзора за безопасностью гидротехнических сооружений Отчеты о деятельности управления Вакансии Контакты Новости Федеральные новости Новости управления Деятельность Реквизиты Средне — Поволжского управления Ростехнадзора Приём документов Государственные услуги Подготовка и аттестация работников Проверка знаний в области энергетического надзора Регистрация опасных производственных объектов Сведения об органе, предоставляющем государственную услугу (сведения о структурном подразделении территориального органа, предоставляющем государственную услугу) Нормативные правовые акты, которыми предусмотрены полномочия Ростехнадзора по предоставлению государственной услуги Регистрация опасных производственных объектов в государственном реестре опасных производственных объектов Срок предоставления государственной услуги Перечень документов, необходимых для предоставления государственной услуги Сведения о порядке, размере и основании взимания государственной пошлины или иной платы, взимаемой за предоставление государственной услуги Основания для отказа Досудебный (внесудебный) порядок обжалования решений и действий (бездействия) органа, предоставляющего государственную услугу, а также его должностных лиц Лицензирование Экспертиза промышленной безопасности Государственный контроль и надзор Государственный надзор в области безопасности гидротехнических сооружений Газовый надзор, надзор за подъемными сооружениями и оборудованием, работающим под избыточным давлением Федеральный государственный энергетический надзор Строительный надзор Производственный контроль Профилактика Электролаборатории Оценка соответствия «Возвраты излишне уплаченных (взысканных) платежей» План-график проведения Средне-Поволжским управлением Федеральной службы по экологическому, технологическому и атомному надзору консультирования юридических лиц и индивидуальных предпринимателей Приём и учёт уведомлений о начале осуществления юридическими лицами и индивидуальными предпринимателями отдельных видов работ и услуг по перечню, утверждённому Правительством Российской Федерации Публичные обсуждения результатов правоприменительной практики Средне-Поволжского управления Ростехнадзора Досудебное обжалование Недействительные утерянные удостоверения Противодействие коррупции Нормативные правовые и иные акты в сфере противодействия коррупции Федеральные законы, указы Президента Российской Федерации, постановления Правительства Российской Федерации, международные правовые акты Ведомственные нормативные правовые акты Организационно-распорядительные документы Антикоррупционная экспертиза Методические материалы Методические рекомендации Методический инструментарий по вопросам противодействия коррупции Как осуществлять профилактику коррупции (материалы, рекомендуемые к использованию в работе подразделений кадровых служб по профилактике коррупционных и иных правонарушений)» Соблюдение иных запретов и ограничений Письма с разъяснениями законодательства «Разъяснения пункта 1 статьи 12 Федерального закона от 25. 12.2008 г. № 273-ФЗ «О противодействии коррупции» — обязанность граждан, замещавших должности государственной службы «Разъяснения части 1 статьи 19 Федерального закона от 27.04.2004 г. № 79-ФЗ «О государственной гражданской службе Российской Федерации» — определение понятия «конфликт интересов» «Разъяснения положений антикоррупционного законодательства Российской Федерации (Разъяснения Минтруда, письмо от 16.06.2013 г. № 18-2/3168)» Обзор практики привлечения к ответственности государственных служащих за несоблюдение ограничений и запретов, требований о предотвращении или о урегулировании конфликта интересов и неисполнение обязанностей, установленных в целях противодействия коррупции Формы и бланки Объявления Сведения о доходах, об имуществе и обязательствах имущественного характера гражданских служащих управления Ростехнадзора Деятельность Комиссии по соблюдению требований к служебному поведению государственных гражданских служащих и урегулированию конфликта интересов управления Ростехнадзора Доклады, отчеты, обзоры, статистическая информация Обратная связь для сообщения о фактах коррупции Телефон «горячей линии» Полезные ссылки Поиск Поиск Карта сайта Общественная приемная Нормативные правовые акты Порядок приема и рассмотрения обращений граждан График приема граждан руководителем Средне-Поволжского управления Федеральной службы по экологическому, технологическому и атомному надзору и его заместителями Обратиться в приемную Вопрос-ответ Обзор обращений граждан Результаты рассмотрения обращений Телефон доверия Информация по аварийности Госзакупки Планы проверок Статистическая информация

Нефтяной объект — PetroWiki

Нефтяной объект включает в себя оборудование между нефтяными скважинами и трубопроводом или другой транспортной системой. Целью нефтебазы является подготовка нефти к реализации в соответствии со стандартами покупателя (предельно допустимое содержание воды, солей и других примесей). В этой статье описывается основное оборудование и функции нефтяного предприятия.

Содержание

• 1 Обзор
• 2 Функция объекта
  • 2.1 Основной процесс
  • 2.2 Вторичный процесс
  • 2.3 Вспомогательные системы
• 3 Разделение
• 4 Обработка масла
• 5 Очистка пластовой воды
• 6 Каталожные номера
• 7 примечательных статей в OnePetro
• 8 Внешние ссылки
• 9 См. также
• 10 Категория

Обзор

На рис. 1 показана блок-схема простого нефтяного оборудования. Здесь описывается каждый из блоков, кроме блока осушки газа, который рассматривается в разделе «Газовые объекты».

Функция объекта

Основной процесс

Основная функция нефтяного объекта:

• разделять нефть, газ, воду и твердые частицы
• обработать масло до соответствия спецификациям (например, BS&W, содержание соли, давление паров)
• измерить и взять пробу масла для определения его качества
• доставить его в транспортную систему (т. е. в трубопровод, грузовик, корабль или железнодорожный вагон)

Газ должен быть подготовлен для продажи или утилизации. В прошлом утилизация иногда означала сжигание в факелах или сброс газа, но теперь газ, который нельзя транспортировать, обычно компримируется для повторной закачки в пласт. Очистка газа может включать только отделение от жидкостей или дополнительные процессы, такие как:

• сжатие
• обезвоживание
• удаление H ₂ S и CO ₂
• переработка газа для конденсации более тяжелых компонентов, которые можно транспортировать в виде жидкости

Вторичный процесс

В дополнение к переработке нефти для продажи, пластовая вода и твердые частицы должны быть обработаны для утилизации. Для пластовой воды очистка обычно включает удаление диспергированных и растворенных углеводородов и, помимо сепарации или удаления нефти, может включать:

• фильтрация
• деионизация
• перекачка

Если требуется очистка твердых частиц, она может включать промывку водой и взбалтывание твердых частиц для удаления масла, а затем отделение от них воды.

Вспомогательные системы

В дополнение к технологическим системам могут потребоваться вспомогательные технологические системы нагрева и охлаждения. Для обработки масла обычно требуется технологическое тепло.

Хотя, при необходимости, объекты могут работать без электроэнергии, производство электроэнергии и электрические системы обычно включаются для больших или сложных объектов или для жилых помещений, предназначенных для персонала.

На всех объектах требуются системы безопасности, в том числе:

• КИПиА и система отключения
• Обнаружение пожара и газа
• противопожарное оборудование
• средства эвакуации, такие как спасательные плоты и спасательные капсулы для работы в открытом море
• прочее оборудование, в зависимости от местоположения и сложности объекта, а также наличия персонала

Сепарация

Первым этапом процесса является отделение газа от жидкости и воды от нефти. Обычно это делается в сепараторе — сосуде высокого давления, в который поступает скважинный поток, чтобы позволить газу, нефти и воде разделиться под действием силы тяжести. Чтобы помочь разделить потоки, сепараторы могут содержать:

• впускные переключатели
• вихревые выключатели на выходе
• ведра
• плотины
• туманоуловители

Сепаратор может быть одним из следующих:

• двухфазный: отделение газа от жидкости
• трехфазный: разделение газа, нефти и воды, которые удаляются через три выхода

Первый сепаратор на объекте, который получает жидкость из скважин, называется продуктивным, или высоконапорным (ВД), сепаратором. Если добыча ведется под высоким давлением (например, от 500 до 1200 фунтов на квадратный дюйм) и если нефть из сепаратора направляется непосредственно в трубопровод, газ будет вскипать по мере снижения давления из-за потерь на трение в трубопроводе. Газ занимает гораздо больший объем, чем его эквивалентная масса нефти, поэтому размер трубопровода, предназначенного для потока жидкости, будет недостаточным, если часть жидкости испарится в газ, что приведет к чрезмерным скоростям и падению давления. По этой причине владельцы нефтепроводов обычно указывают максимальное давление паров, позволяющее предотвратить мгновенное превращение более легких компонентов нефти в газ. Процесс снижения давления пара в масле до соответствия спецификациям нефтепровода называется «стабилизацией».

Для простейшей формы стабилизации масло помещается в атмосферный резервуар для хранения. Это позволяет газу испаряться из жидкости в резервуаре при снижении давления до атмосферного. Этот процесс позволил бы снизить истинное давление паров нефти до атмосферного или даже ниже, если бы в дополнение к снижению давления был добавлен некоторый нагрев, и его можно было бы использовать для того, чтобы масло соответствовало техническим требованиям трубопровода по давлению паров. Затем газ, который вспыхивает в резервуаре, должен быть сжат до исходного давления сепаратора и объединен с газом сепаратора.

Если нефть направляется в сепаратор промежуточного давления (IP) вместо того, чтобы поступать непосредственно в атмосферный резервуар, газ, который испаряется в сепараторе IP, будет находиться под более высоким давлением, что потребует меньшей мощности сжатия. Кроме того, общее количество нефти, стабилизированной в атмосферном резервуаре, больше при использовании промежуточной ступени разделения, чем при однократном испарении до атмосферного давления. Это происходит из-за равновесия газ/жидкость для мгновенного испарения при более высоком давлении и измененного состава масла, которое мгновенно воспламеняется в резервуаре.

Несмотря на то, что при перетекании жидкости из сепаратора ВД в бак все еще будет происходить вскипание газа, его количество будет намного меньше, чем в первом случае, когда жидкость поступает непосредственно из сепаратора ВД в резервуар. Таким образом, добавление второй ступени разделения имеет два преимущества:

• во-первых, мощность, необходимая для сжатия газа, ниже, потому что часть газа вспыхивает при более высоком давлении
• во-вторых, будет произведено больше стабилизированной нефти

Если мы добавим третью ступень сепарации низкого давления (НД), общее количество жидкости в баке увеличится еще больше, с дополнительным вскипанием газа при более высоком давлении, что снизит мощность компрессора. . На рис. 2 показана типичная трехступенчатая сепарация с компримированием мгновенно выделяющегося газа. Добавление дополнительных стадий разделения и сжатия приведет к увеличению количества жидкостей и дальнейшему снижению мощности сжатия; однако на данном этапе капитальные затраты на добавление дополнительных стадий разделения, как правило, не оправдывают небольшого увеличения стоимости углеводородов.

Типичная линия сепарации может иметь скважину, производящую продукцию в сепаратор высокого давления с манометрическим давлением 1100 фунтов на кв. дюйм, с подачей нефти в сепаратор среднего давления с манометрическим давлением 450 фунтов на кв. дюйм, сепаратор низкого давления с манометрическим давлением 150 фунтов на кв. перед хранением в атмосферном резервуаре. Давление в сепараторе выбирают таким образом, чтобы выпарной газ с каждой ступени разделения поступал на ступень сжатия с разумной степенью сжатия для каждой ступени компрессора. (См. стр.: Компрессоры)

Обработка масла

Идеального разделения не бывает, в масле всегда остается немного воды. Содержание воды может варьироваться от менее 1% воды до более чем 20% воды в масле по объему. Чем ниже плотность по Американскому институту нефти (API) (т. е. чем выше молекулярная масса и вязкость нефти), тем менее эффективна сепарация.

Чтобы удалить остатки воды из масла, масло проходит через установку для подготовки масла или систему очистки, как описано на странице Обработка эмульсией. Устройство для очистки похоже на сепаратор, но имеет специальные функции, помогающие отделить воду от нефти. Обработчики или системы обработки обычно обеспечивают тепло для снижения вязкости нефти и большие секции осаждения, чтобы дать время воде осесть из нефти, и могут обеспечивать электростатическую сетку, способствующую слипанию капель воды. Обычные очистители обычно имеют переднюю часть с нагревателем, в котором происходит подогрев эмульсии и первоначальное отделение «свободной воды». Затем масло перетекает во вторую часть сосуда, где происходит дополнительное слияние и осаждение капель воды. Газ испаряется (т. е. высвобождается) из эмульсии по мере снижения давления и повышения температуры в сепараторе, расположенном выше по потоку. Для обычного очистителя с нагревателем, секцией отвода свободной воды и секцией отстаивания содержание воды в масле может быть снижено до менее 1%. Электростатическая установка, представляющая собой обычную установку с электростатической решеткой в ​​отстойной секции, может снизить содержание воды до 0,3–0,5% по объему.

В договоре между продавцом нефти, который обычно является производителем и покупателем и который может быть трубопроводной компанией, указывается допустимое содержание воды и может быть указано максимальное содержание соли в сырой нефти. Высокое содержание воды может усугубить проблемы с коррозией в трубопроводах и других транспортных системах, а также может вызвать проблемы с последующей обработкой. Высокое содержание солей, вызванное соленостью пластовой воды, оставшейся в нефти, может вызвать проблемы с очисткой, когда вода выпаривается в перегонной установке нефтеперерабатывающего завода.

Нефть из установки подготовки обычно направляется в сухой масляный резервуар, из которого она прокачивается через расходомер для коммерческого учета, а затем в трубопровод для транспортировки. Дополнительную информацию см. на страницах, посвященных резервуарам для хранения и насосам.

Очистка пластовой воды

Как упоминалось ранее, разделение не является совершенным, и количество нефти, остающейся в воде после сепаратора, обычно составляет от 100 до 2000 ppm по массе. Это масло должно быть удалено до приемлемого уровня, прежде чем можно будет утилизировать воду. Нормативные требования к содержанию нефти в воде для сброса воды за борт варьируются от места к месту, а в некоторых местах сброс пластовой воды запрещен. Например, на внешнем континентальном шельфе Мексиканского залива (федеральные воды США) производители ограничены максимальным измерением 42 ppm для любой пробы и не более 29 ppm.среднее значение ppm за данный месяц. Напротив, на берегу не допускается сброс пластовой воды. В случае, когда сброс не допускается, попутная вода обычно закачивается в сбросные скважины.

Различные виды оборудования для очистки воды описаны на странице Установки для очистки воды. Типы оборудования, используемые в этом случае, включают:

• водосборщики
• Коалесцирующие пластины
• устройства газовой флотации
• гидроциклоны

Дополнительное оборудование, включая пескоотделители и фильтры, может потребоваться для удаления твердых частиц перед инъекцией.

Для нормальной работы гидроциклонов требуется перепад давления более 100 фунтов на квадратный дюйм, и их обычно размещают между сепаратором и регулирующим клапаном уровня воды. В дополнение к удалению нефти из воды гидроциклоны имеют тенденцию коалесцировать оставшиеся капли нефти в потоках воды, что облегчает их отделение с помощью оборудования, расположенного ниже по потоку. Водосборщики используют гравитационное разделение для удаления оставшейся нефти из попутной воды и обычно размещаются после сепараторов или гидроциклонов.

Хорошее эмпирическое правило состоит в том, чтобы использовать два типа оборудования для очистки воды для газовых установок и три типа для нефтяных установок, в которых нефть может быть труднее отделить. Например, система очистки воды может состоять из гидроциклона, за которым следуют водоотделитель и камера газовой флотации.

Ссылки

Заслуживающие внимания статьи в OnePetro

Используйте этот раздел, чтобы перечислить статьи в OnePetro, которые обязательно должен прочитать читатель, желающий узнать больше

Внешние ссылки

Используйте этот раздел для размещения ссылок на соответствующие материалы на веб-сайтах, отличных от PetroWiki и OnePetro.

См. также

PEH:Нефть_и_Газ_Переработка

PEH:Водоподготовительные_сооружения_в_нефтегазовых_операциях

Водоочистные сооружения

Переработка нефти и газа

Газовое хозяйство

Резервуары для хранения

Насосы

Обработка эмульсией

Компрессоры

Нефтегазовые сепараторы

Категория

Трубопроводы природного газа, энергетическая инфраструктура

Что это?

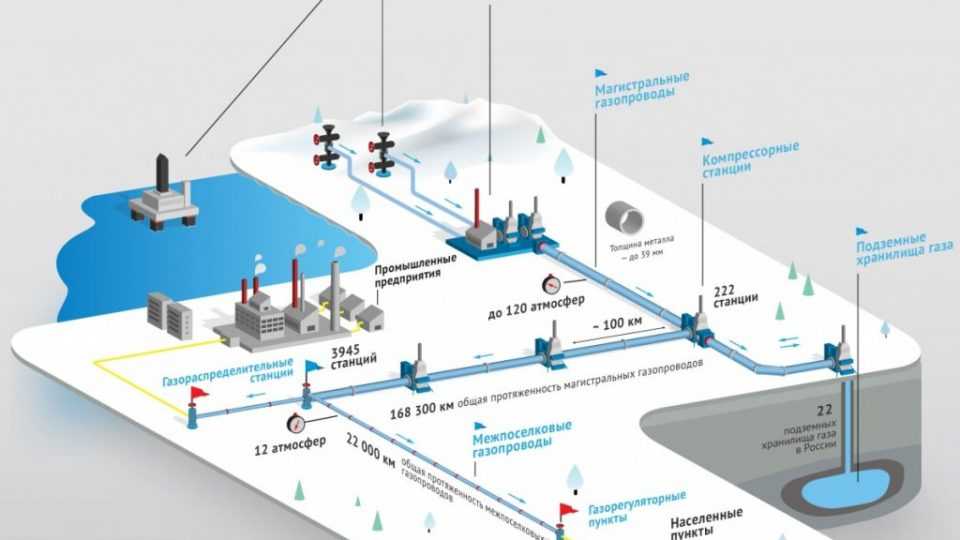

Инфраструктура природного газа относится к трубопроводам, используемым для сбора, транспортировки и распределения природного газа от добывающих скважин к конечным потребителям. Он также включает объекты, используемые в транспортировке, такие как компрессорные и измерительные станции, услуги по хранению и объекты по переработке природного газа.

Ключевые компоненты инфраструктуры:

• Трубопроводы/системы сбора:  Трубопроводы малого диаметра, которые «собирают» добываемый газ из ряда скважин и направляют его либо на установку по переработке газа, либо в более крупный транспортный трубопровод.
• Технологические установки:  Установки, на которых вода и газоконденсаты (пропан, бутан и т. д.) удаляются из потока сырого газа с целью подготовки газа к транспортировке.
• Хранение:  Природный газ хранится под землей в водоносных горизонтах, истощенных нефтяных и газовых месторождениях и в соляных кавернах. Хранение газа позволяет удерживать запасы и высвобождать их в периоды пикового спроса.
• Внутри/межгосударственные трубопроводы:  Трубопроводы большого диаметра используются для транспортировки газа из районов добычи непосредственно к крупным потребителям (таким как электростанции) и к местным распределительным компаниям.

Сланцевая революция

Безопасное и ответственное освоение отечественного природного газа было и все больше будет важным компонентом энергоснабжения и экономической мощи Америки. Природный газ — это экологически чистое, эффективное, широко распространенное и экономичное топливо, которое может значительно снизить выбросы в атмосферу и способствовать энергетической безопасности Америки.

С начала 2005 года добыча природного газа в США увеличилась на 50 процентов. Самые последние прогнозы EIA, «Ежегодный прогноз энергетики на 2016 год», показывают 55-процентное увеличение общего объема добычи природного газа с 2015 по 2040 год. В Соединенных Штатах достаточно природного газа, чтобы поддерживать значительный рост внутреннего потребления и поддержку экспорта.

Почему важна инфраструктура?

Надежная инфраструктура природного газа имеет решающее значение для обеспечения надежной доставки природного газа потребителям. Соединенные Штаты имеют самую разветвленную систему газопроводов в мире — более 300 000 миль крупных внутриштатных и межштатных газопроводов.
