Состав сип панели: Из чего состоит СИП панель

Содержание

состав, преимущества и недостатки, монтаж

Сип панели являются удобным материалом с отличными характеристиками и продолжительным сроком эксплуатации, позволяющим возводить постройки в кратчайшие сроки. Сип панельные дома имеют свои сильные и слабые стороны, которые понадобится подробно изучить. Данный материал обрел свою популярность в Канаде, но после его начали активно использовать по всему миру. Сип технология строительства домов не отличается особой сложностью, поэтому этот материал в последнее используется все чаще.

Дом из сип панелейИсточник penza-domstroy.ru

Состав панелей

Преимущества сип домов обеспечиваются благодаря составу этого материала. Он состоит из следующих элементов:

  • Основой такого изделия является ОСП-плита. Эти плиты производятся на основе длинных и узких щепок, уложенных многослойно и утрамбованных так, чтобы со всех сторон листа они ложились перпендикулярно друг другу. Подобная технология производства увеличивает гибкость изделия при нагрузках в разных плоскостях, такие свойства отсутствуют у обычной древесины. Зачастую для сип панелей используются щепки на основе сосны или осины. Эти плиты на 97% состоят из древесины, остальное приходится на связующие компоненты. Конструкции обрабатываются специальным водоотталкивающим раствором, что позволяет обеспечить защиту от влаги, гниения и механического воздействия.
  • Также используется пенополистирол, который отличается низкой теплопроводностью при легком весе. Во время изготовления в полистиролловую массу добавляется газ. В зависимости от свойств изделия, вещество может сильно отличаться, так, для пожароустойчивых конструкций применяют углекислый газ. Лист такого изделия толщиной всего 11 см способен обеспечить уровень теплоизоляции, сопоставимый со стеной, состоящий из силикатного кирпича толщиной в 2 м.
Состав сип панелиИсточник vip-dom.pp.ua

Зная, что такое сип панели, каковы их плюсы и минусы, нетрудно разобраться, почему данный материал так часто используется для возведения построек.

Характеристики панелей

Чтобы оценить качество дома из сип панелей, плюсы и минусы использования такого материала, необходимо тщательно изучить его характеристики. Согласно Европейским стандартам, материал имеет следующие размеры:

  • Ширина может составлять 1,25 или 1,2 м.
  • Длина может составлять 2,5 или 2,8 м, в отдельных случаях 3 и 6 м.
Сип панели стандартных размеровИсточник prosip.ru

Толщина изделия может сильно отличаться. В основном она зависит от слоя теплоизоляции. Утеплитель может иметь толщину в 100, 150 или 200 мм.

Далее мы разберем плюсы и минусы домов из сип панелей.

Плюсы использования сип панелей

Для постройки любого здания понадобится предварительно сделать фундамент. При использовании кирпича или монолитных конструкций необходимо создавать базис с большой глубиной заложения. Сип технологии помогут значительно сократить размеры фундамента. Это объясняется тем, что стены после строительства не будут оказывать большого давления на основание. Средний вес одной панели составит не более 60 кг.

Хранение сип панелейИсточник market.sakh.com

К основным преимуществам подобных панелей можно отнести:

  1. Высокие показатели пожаростойкости. Во время опытов специалисты установили, что материал способен удерживать огонь на протяжении целого часа. Также изделие имеет возможность самозатухания. Это обеспечивается благодаря наличию в составе антиперена. Истории о хорошо горящих сип панелях являются мифом, который обычно относится к поделочным изделиям от непроверенных производителей.
  2. Материал является экологически безопасным и во время горения не выделяет никаких вредоносных веществ. Все компоненты являются полностью безопасными для человека.
  3. Высокие показатели прочности. Это один из ключевых плюсов панелей, который очень важен при строительстве зданий. Стены из такого материала способны выдерживать большие нагрузки.
  4. стойчивость. Эту характеристику можно улучшить благодаря добавлению каркаса жесткости с использованием брусков внутри конструкции.
  5. Жесткость материала. Она достигается благодаря специальной технологии производства.
  6. Высокий срок эксплуатации. В среднем сип панели могут прослужить больше 50 лет.
  7. Небольшая толщина материала. Это свойство очень полезно при возведении здания.
  8. Для внутренней и наружной облицовки стен можно использовать различные материалы. Идеально ровные поверхности панелей не требуют никаких предварительных подготовок.
  9. Нет необходимости в дополнительном утеплении конструкции, сип материалы уже оснащаются утеплителем в виде пенопласта.

Минусы сип панелей

Имеют сип панели и недостатки, которые также понадобится обязательно учитывать при выборе такого материала. Зная слабые стороны таких конструкций, их можно попытаться исправить, это поможет продлить срок службы зданий. К основным минусам сип панелей относятся:

  1. Горючесть относят к главным недостаткам сип панели. Хоть в сравнении с древесиной панели имеют высокую устойчивость к огню, они все равно легко горят. При возведении дома крайне важно правильно делать проводку, выбирать оптимальные места для размещения розеток и выключателей, чтобы избежать возможного возгорания дома. Для дополнительной защиты можно использовать вещество – антиперен. Также для повышения огнеупорности можно обшить стены негорючим материалом.
  2. В редких случаях панели могут быть повреждены грызунами. Во время строительства важно учитывать все стыки, чтобы не было щелей, через которые смогут проникнуть грызуны.
  3. Строение из такого материала может быть разрушено злоумышленниками, что позволит им проникнуть внутрь дома.
  4. Герметичность постройки. Если своевременно не позаботится о вентиляции, влажность в помещении значительно повысится, что приведет к образованию грибка и плесени.
  5. В процессе эксплуатации плиты постепенно усыхают, что приводит к уменьшению их размера. Из-за этого между плитами могут образоваться щели.
  6. Отделку дома понадобится проводить в любом случае. Дело в том, что плиты подвержены механическому воздействию, и если их поцарапать, они быстро утратят свой привлекательный внешний вид. Так что облицовочные процедуры лучше не откладывать в долгий ящик.
Отделка фасада дома из сип панелейИсточник 2gis.kz

Оценив сип панели, плюсы и минусы их применения, можно определиться, стоит ли использовать такой материал. При выборе также понадобится учитывать нюансы строительства при помощи подобных конструкций.

Что скрывают производители сип-панелей? Экология в сип-доме. Какая она на самом деле? Обманывают ли нас производители SIP домов?Ответы на все вопросы смотрите в данном видео:


Проекты домов и коттеджей из SIP (СИП) панелей – плюсы и минусы технологии, примеры проектов, цены

Особенности строительства по канадской технологии

Чтобы постройка получилась надежной и долговечной, понадобится учитывать особенности использования технологии сип панелей. К ним можно отнести:

  1. Необходимо стараться выбирать максимально качественные материалы. Только панели высокого качества смогут выдержать все оказываемое на них давление. Некоторые изготовители могут использовать клеевое вещество плохого качества, что приведет к быстрому расклеиванию конструкций. Также некачественные материалы могут привести к легкому воспламенению конструкции и выделению вредоносных веществ во время пожара. К выбору производителя необходимо подходить со всей ответственностью.
  2. Выбирая фундамент, лучше отдать предпочтение винтовым сваям или ленточному монолиту. Это позволит сократить расходы на строительство.
  3. Специальная технология изготовления панелей обеспечивает им высокую жесткость. Благодаря этому постройку здания можно выполнять в любое время года даже при низких температурах. Здание после постройки не дает усадку и защищено от сезонных движений почвы.
  4. Особое внимание необходимо уделить каркасу, который будет удерживать стены. Для наружной отделки лучше использовать более толстые разновидности сип конструкций, для межкомнатной перегородки подойдут обычные панели.

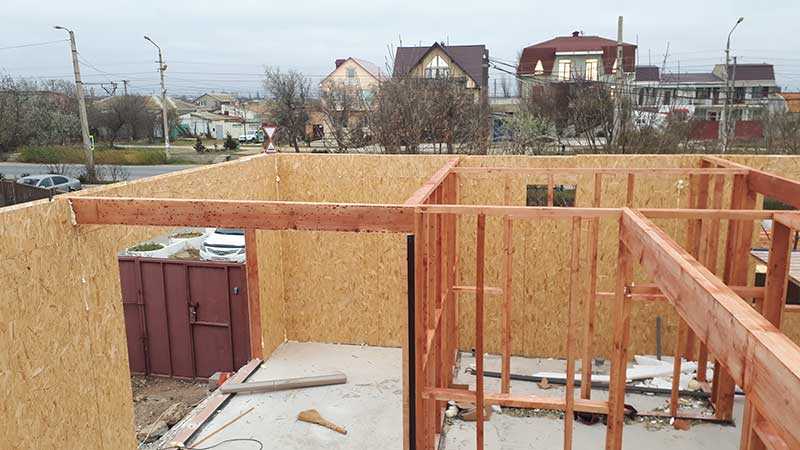

Строительство дома из сип панелейИсточник dom-expert.by

Зная характеристики сип панелей, минусы их использования, возвести здание можно без особых осложнений. Главное, выполнять все работы поэтапно и с соблюдением технологии.

Сборка сип панелей

Сборка такого материала должна выполняться при тщательном контроле надежности соединения каждого участка конструкции. Основными узлами скрепления для сип панелей являются:

  • Участки состыковки конструкции перекрытия с основной частью.
  • Элементы скрепления углов стен.
  • Стыки, соединяющие стены, перекрытия и кровлю.
  • Элементы, скрепляющие кровлю с панелями.
Сборка из сип панелейИсточник astroyresurs.ru

Все монтажные процедуры по состыковке конструкций должны дополнительно укрепляться с использованием саморезов и фиксироваться специальной пеной для монтажа. Хоть материал и обладает хорошими теплоизоляционными показателями, при некачественной сборке может возникнуть проблема сквозняков. Холодный воздух может проникнуть в пространство, где панели плохо соединены друг с другом. Если такие осложнения возникли, избавиться от них можно при помощи строительной монтажной ленты.

В данном выпуске мы подробно разберем частые ошибки при строительстве дома из сип панели. Сип дом – это тот же самый каркасный дом, но внутри с деревянным скелетом, внутри которого проложены панели. Из чего должен быть сам каркас дома? Как узнать влажность материала? Обо всем этом: в следующем ролике?

Выбор фундамента для сип домов

Постройка любого дома начинается с выбора основания. Для панельных зданий по канадской технологии можно использовать следующие разновидности основания:

  1. Винтовой фундамент является наиболее оптимальным решением, так как он позволит построить цоколь с вентиляцией, что крайне важно для сип панельных построек с противопоказаниями к повышенной влажности. Этот базис имеет высокий срок эксплуатации и позволяет в любой момент расширить дом путем добавления пристройки.
  2. Мелкозаглубленный фундамент также является отличным решением. Он отличается прочностью и невысокой стоимостью.
  3. Для неустойчивого грунта отличным решением станет использование основания на основе железобетонных плит.
Свайный фундамент под дом из сип панелейИсточник ecopan-rm.ru

При выборе фундамента для сип домов нужно учитывать состав грунта, вес здания, разновидность отопления и вентиляции.

Современный дом из сип панелейИсточник tornado-ekb.ru
Бытовки из СИП панелей: особенности материала и технологии, проектирование и этапы сборки

Заключение

Как и любая другая технология строительства — дом из сип панели имеет плюсы и минусы. Но важно помнить что, возведенный согласно технологии дом из сип панелей может служить полноценным круглогодичным жилищем. При соблюдении всех норм он будет долгие годы радовать своих хозяев.

Из чего состоит СИП панель: Составляющие компоненты и преимущества

СИП панель – структурно-изолированная панель. Технология строительства из этого материала появилась в начале 20 века в Канаде для малоэтажного строительства. Сейчас она популярна и в России. Дома из СИП-панелей – это надежные строения с комфортным микроклиматом внутри.

Из чего состоит сип панель? В основе метода – использование панелей, которые состоят из нескольких слоев разных материалов. Благодаря этому они прочны и хорошо сохраняют тепло.

Строение СИП панели

Как устроена СИП панель

Это – разновидность сэндвич-панели, которая состоит из OSB-плит, между которыми находится слой пенополистирола для теплоизоляции.

OSB-плита

Orient Strand Board – ориентировано-стружечная плита. В русском языке можно встретить такие сокращения – ОСБ или ОСП.

Плиты состоят из спрессованных древесных стружек или щепы из хвойных пород, реже из осины, тополя и других деревьев. В отличие от других стружечных плит в ОСП щепа лежит в определенном направлении. В наружном слое – в продольном направлении, а во внутреннем – в поперечном. Благодаря этому достигается высокий уровень прочности.

Чтобы щепа лучше соединилась, ее пропитывают смолами, которые состоят из карбамида, меламина, восков и других компонентов. Смол в составе – менее 10%.

Пенополистирол

Материал расположен в середине SIP-панелей. Он состоит из вспененного и обработанного паром при высокой температуре стирола. Благодаря такой технологии получаются герметичные ячейки. Стенки прочные и водонепроницаемые, не впитывают летучих веществ.

Уровень водопоглощения – 0,4%. Показатель прочности в 5 раз выше пенопласта. Он не рассыпается со временем, достаточно легко гнется, плохо сминается.

Преимущества

  • Благодаря панелям в доме тепло и уютно. Он выдерживает колебания температуры от -50 до +50 °C.

  • Плиты надежно скреплены друг с другом. Дом получается прочным – ОСП выдерживают горизонтальную нагрузку в 2 т, и вертикальную в 10 т.

  • Вес панели 2500*1250*174 – 50 кг. Готовый дом площадью 150 м2 весит около 40 т. Это меньше, чем дом из кирпича или бруса.

  • Для основания подходит облегченный ленточный или свайный фундамент. Для монтажа не нужна тяжелая спецтехника. Достаточно бригады из трех человек.

  • Процесс возведения занимает несколько недель. Большая часть времени уходит на возведение фундамента и каркаса.

  • Толщина панелей для стен дома для постоянного проживания – 174 мм. Вы экономите пространство в помещении.

При строительстве важно доверить работу специалистам. Только в этом случае гарантировано высокое качество.


Сип (Sip) панели. О строительстве дома из сэндвич панелей

Сип панель — это структурная изоляционная панель (Structural Insulated Panel). Она состоит из двух деревянных плит ОСП и слоя утеплителя из твердого пенополиуретана между ними. Склеиваются панели между собой при помощи полиуретанового клея. Для соединения в торцах SIP панелей используются бруски.

Сип панели вредно?

Правильно сделанные в заводских условиях отвечают всем требованиям безопасности и экологии.

OSP-плита состоит на 90 % из дерева, а остальная часть это воски, смолы и наполнители, которые абсолютно безопасны. Пенополистирол также безвреден. Он гипоаллергенен и повсеместно используется при изготовлении пищевой упаковки, ручек, посуды и многого другого.

Характеристики

Достоинства

  • Прочность ( на одну панель — вертикальная нагрузка в 10 тонн, шириной 1,22 м. А поперечная 2 т. на 1 кв.м.)
  • Свобода в выборе практически любого проекта, так и любых отделочных материалов
  • Скорость строительства (сроки строительства от 20 дней)
  • Экономичность в эксплуатации (экономия при отоплении дома)
  • Из-за низкой плотности они имеют малый вес (упрощение процесса транспортировки и монтажа панелей)
  • легкость отделки (идеальные углы и ровные поверхности стен)

Недостатки

К недостатку дома построенного по sip технологии можно отнести необходимость приточно-вытяжной вентиляции, дабы исключить эффект парника.

Также к недостатку относится недостаточная степень звукоизоляции. Соответственно появляется необходимость использования материалов гасящих шумы.

Обогрев дома

Самым главным достоинством SIP-панелей является их уникальные свойства энергосбережения. Это особенно важно при эксплуатации жилого помещения в холодное время года.

Из этого преимущества следует сокращение расходов на отопление. Оно выходит в 3-5 раз дешевле, чем обогрев стандартного каменного дома.

Сколько стоит построить дом из сип панелей

Пересчет затрат на 1 кв.м. площади дома дает различные результаты в зависимости от характеристик проекта. На цену влияет количество этажей дома, сложность проекта, размер общей площади, количества перегородок и многие другие факторы.

Стоимость дома дома по сип технологии — от 13,000 р. — это коробка дома со сборкой, крыша, окна, внешняя отделка.

Для того, чтобы узнать точную стоимость дома из сип панелей и выбрать подрядчика, отправьте ваш индивидуальный проект в несколько строительных компаний для расчета стоимости строительства.



Вы хотите задать вопрос специалистам архитектурного бюро DSK или заказать проект дома? — Звоните (812) 309-80-49 или отправьте сообщение на [email protected]

Полезные советы при строительстве сип дома

Самая главная задача, у выбравшего для строительства дома СИП технологию, это приобретение качественных панелей.

Поэтому обращайтесь в фирмы с собственным производством, либо к дилерам с хорошей репутацией.

Обязательно должна быть сделана приточно-вытяжная вентиляция, особенно в помещениях с повышенной влажностью. В других достаточ­но регулярного проветривания.

состав, преимущества и недостатки, монтаж

Что такое СИП-панель

Строительство домов из СИП-панелей началось во второй половине прошлого века в Канаде. Технология проста, возведение здания требует совсем немного времени (от двух-трех недель, в зависимости от сложности проекта), дешевле может быть только каркасный дом, да и то не во всех регионах.

Дома возводятся из теплоизоляционных панелей, которые сами по себе имеют достаточную прочность. На английском языке данные панели называются SIP, что является аббревиатурой от следующего названия: Structural Insulated Panel. Переводится это как «Конструктивная Теплоизолированная Панель». Получается, по идее, на русском языке, название этого материала должно звучать как КТП. В реалии применяется обычная транслитерация (замена английских букв кириллицей). В результате в ходу название «СИП-панели».

СИП панель и способ монтажа с балками

Этот материал состоит из двух плит ОСБ, между которыми проложен слой пенополистирола (пенопласта). Получается своеобразный сэндвич (строительный «многослойный бутерброд»). Отсюда еще одно название — сэндвич панели.

При строительстве дома есть два типа сборки:

  • С каркасом (каркасно-панельная технология). В частном домостроении используется деревянный брус, при строительстве многоэтажек (есть и такие) каркас сделан из стали.

  • Бескаркасная технология предусматривает соединение панелей при помощи термошпонок — полос-вставок из СИП панелей меньшей толщины.

В нашей стране наиболее популярен первый вариант. Деревянный каркас придает строению дополнительную прочность. Несущей способности сэндвич панелей и без каркаса более чем достаточно для строительства одно-двухэтажных частных домов. Но знание, что в основе дома прочный деревянный брус, успокаивает. Есть у этой технологии еще один плюс — ремонтопригодность. При проблемах, можно снять поврежденную панель и заменить ее новой, что при бескаркасной технологии невозможно.

Мыши и прочие неприятности

Чтобы уберечь наших читателей от лишней головной боли, мы решили рассказать об ошибках, допущенных при строительстве одного жилого дома. В первую очередь материал предназначен для тех, кто нанимает для строительства подрядчиков. Однако будет полезен и тем, кто строит дом самостоятельно.

Объект строился по программе «Сельский дом», а в качестве подрядчика выступали местные горе-строители. К сожалению, со стороны будущих жильцов не было уделено должного внимания качеству проведения работ. Результат закономерный — большое количество существенных «косяков».

Краткая информация о доме:

  • Дата ввода в эксплуатацию: 2008 год
  • Количество этажей: 2
  • Тип фундамента: ленточный
  • Технология: бескаркасная
  • Размеры панелей: 2740х1220х224 (перекрытия), 2740х1220х174 (стены), 2740х1220х145 (шпонка для соединения стеновых панелей)

Проблемы проявились довольно быстро и были связаны с самой важной частью любого строения — фундаментом. Ленточный фундамент был залит бетоном низкого качества, это привело к тому, что при попадании влаги, он начал крошиться

Под воздействием влаги фундамент начал крошиться

В сильные холода (ниже -30°C) был выявлен еще один «косяк» — промерзала часть пластикового напольного плинтуса на кухне.

Было решено снять нижние панели винилового сайдинга, удалить мостики холода в местах примыкания стеновых плит к перекрытию первого этажа и обшить фундамент профлистом под камень.

После демонтажа нижних панелей сайдинга, появились признака жизнедеятельности полевых мышей.

При строительстве торцы перекрытия не были закрыты доской. Установлены куски фанеры, между которыми есть большие расстояния

Также обратите внимание, что рубероид начинается не от бруса, а от уровня пола

Краткое пояснение по рубероиду. На момент постройки дома, в конкретном населенном пункте не слыхивали о паропроницаемых мембранах. Подрядчик собирался уложить на стены полиэтиленовую плёнку. Этому воспротивился заказчик, в результате был использован рубероид.

Прекрасно видно, что мыши времени зря не теряли…

Вместе промерзания плинтуса обнаружены мышиные норы и не запенен шов между ОСБ

В результате владельцу дома пришлось нивелировать последствия используя свой скромный строительный опыт.

Предварительно перекрыта возможность доступа мышей к пенополистиролу, затем фундамент обшит профлистом

Сопутствующие ошибки:

  • Не обработана битумной мастикой нижняя часть перекрытия первого этажа.
  • На перекрытия первого и второго этажа были уложены SIP-панели шириной 1220 мм (должны были быть разрезаться вдоль пополам).
  • Использован сырой лес.
  • Панель для изготовления термошпонок тоньше, чем слой пенополистирола.
  • Углы дома не стянуты длинными саморезами.
  • Саморезы исключительно черные.

Были и другие ошибки, но мы о них не рассказываем, так они не относятся напрямую к технологии строительства СИП-домов.

Увы, рассмотренный выше случай не самый тяжелый — фатальный вариант рассмотрен в видео ниже.

Вывод напрашивается очень простой: не следует слепо доверяться заказчику. Все этапы строительства надо контролировать лично, либо обратиться к помощи знающего человека со стороны.

Если строительством занимаются подрядчики, то качество их работы можно будет оценить уже на этапе приемки перекрытия первого этажа.

Применение и монтаж

Прежде чем возвести новый дом из сип панелей, подготавливается проектная документация и смета. Также проводится детальный анализ будущей конструкции, изучение недостатков и рисков. Исправляются ошибки, и только потом начинается строительство. Процесс возведения подразумевает четыре этапа:

1. Укладка и укрепление фундамента. Чтобы конструкция была надёжной и служила много лет, надо позаботиться о гидроизоляции нижней части. Водоотталкивающий материал наносят непосредственно на поверхность фундамента и закрепляют обвязочным брусом.

Технология скрепления производится при помощи анкерных болтов. Перекрытие цоколя монтируется с помощью деревянных лаг и сип панелей. Для надёжной связки используют саморезы, шурупы по дереву и монтажную пену.

2. Установка сэндвичей на брус. Лаги и соединительные брусы прикрепляют к основе с помощью саморезов. Каждую панель выставляют уровнем и только затем надёжно закрепляют.

3. Придание панелям нужного размера. Если здание по проекту имеет несколько этажей, то плиты надо точно подогнать под каждый этаж. Это позволит ускорить процесс, подсчитать затраты или приобрести недостающие элементы.

4. Непосредственная установка/отделка стен для домов из сип панелей. Начинают с угловых панелей, крепят с помощью саморезов к нижней обвязке. Затем занимаются торцами углов и стенными пролётами, стягивание осуществляется саморезами в шаге 5 см.

Работа выполняется аналогично для каждого пролёта: сначала угловая панель, в обе стороны идут стойки и закрепляются плиты. Стену первого этажа (верхнюю часть) обрабатывают монтажной пеной и делают верхнюю обвязку. Чердачное перекрытие выполняется точно так же, как и цокольное. Какими же плюсами и минусами наделены сип панели?

Характерные достоинства:

* Надёжность. Дома из сип панелей долговечны, независимо от способа эксплуатации. К тому их не надо постоянно обслуживать с технической точки зрения.

* Уникальная теплоизоляция. Статистика и тесты показали, что постройки из сип плит теплее кирпичных/панельных зданий в несколько раз. Принцип «термоса» помогает сэкономить на энергоресурсах. Подобные постройки актуальны в российских холодных регионах.

* Звукоизоляция. Существуют панели с шумоизоляционным покрытием. Оно представляет собой покрытие из разнообразных волокон, приглушающих звуки (стекловолокно, стеклохолст, штапельное волокно).

* Сравнительно небольшой вес строительного материала позволяет возводить не массивный фундамент. После создания коробки, можно немедленно приступить к строительству крыши или отделке, что значительно укорачивает период строительства. Процесс возведения не нуждается в специализированной технике, достаточно электрических инструментов.

* Демократичная стоимость сип панелей даёт возможность строить дома самым обычным людям. Работы можно осуществлять независимо от времени года. После контакта с сип панелями всегда сохраняется чистая площадка, что обеспечивает экологичность и сохранение ландшафта.

Честно говоря, подобный материал практически не имеет недостатков. Если внимательно проанализировать фото сип панелей, то можно перечислить риски, которым они подвержены:

* Оптимальный срок эксплуатации 50 лет. Если следовать всем инструкциям и соблюдать своевременное ТО, то дом прослужит в два раза больше.

* Есть определенные виды сип панелей, которые не обрабатывают противопожарными покрытиями. Горючесть конструкции увеличивается в несколько раз.

* Низкая шумоизоляция возникает тогда, когда допущены погрешности в момент монтажа. Если работы сделаны по всем нормам и правилам, то жильцы не должны «услышать» никакого дискомфорта.

* Низкий показатель вентиляции. Конструкция любого дома должна быть герметичной, а для обеспечения правильной вентиляции нужна специально оборудованная система.

* Если поверхности плит обработаны антисептиком и специальным составом от грызунов, то их повреждение сводится к минимальному.

Пресловутая канадская технология возведения каркасных жилиц с использованием сип панелей позволяет сэкономить на возведении фундамента. По подсчётам получается в 3-4 раза дешевле, нежели для кирпичного дома.

Для строительства здания из кирпича потребуется целая бригада строителей и срок 18-24 месяца. Для канадского хватит всего три месяца. По поводу обогрева: теплопотери дома из сип панели в 5-6 раз ниже кирпичного.

Канадский дом быстро прогревается, тепло задерживает, а не выпускает. Перевоз всего материала сведётся к одному или двум разам. К примеру, для перевозки стройматериала для кирпичного дома потребуется не один десяток раз. А это всё время, деньги и моральный ущерб.

Виды и характеристики панели

Утеплителем в структурных изоляционных панелях может быть:

  1. Пенополистирол.

  2. Пенополиуретан.

  3. Базальтовая минвата.

При выборе материала сравнивать необходимо все плюсы и минусы этих теплоизоляторов. С точки зрения цены самым дешевым является пенополистирольный вариант. Однако он и первый по горючести. Несмотря на все заверения продавцов о его безопасности в доме из пенополистирола не каждый захочет жить.

Минеральная вата в отличие от него не содержит формальдегидов и имеет класс пожарной опасности «НГ». Однако она более тяжела по весу. Дому с композитными стенами из нее потребуется несколько более мощный фундамент. Зато в минвате можно без опаски прокладывать кабель-каналы под электропроводку.

Пенополиуретан наиболее долговечен и обладает наименьшей теплопроводностью из перечисленных утеплителей. Минвата предрасположена к накоплению влаги, но не загорится. Однако классикой SIP-технологии является пенополистирол. С ним производителям проще работать и он недорогой.

Таблица размеров панелей

ВидТолщина ППСТолщина OSBТолщинаДлинаШиринаМасса
SIP-Панель2500*1250*118100 мм9 мм118 мм2500 мм1250 мм42 кг
SIP-Панель2500*1250*124100 мм12 мм124 мм2500 мм1250 мм53 кг
SIP-Панель2800*1250*124100 мм12 мм124 мм2800 мм1250 мм60 кг
SIP-Панель2500*1250*174150 мм9 мм168 мм2500 мм1250 мм45 кг
SIP-Панель2500*1250*174150 мм12 мм174 мм2500 мм1250 мм56 кг
SIP-Панель2800*1250*174150 мм12 мм174 мм2800 мм1250 мм63 кг
SIP-Панель2500*1250*218200 мм9 мм218 мм2500 мм1250 мм48 кг
SIP-Панель2500*1250*224200 мм12 мм224 мм2500 мм1250 мм59 кг
SIP-Панель2800*1250*224200 мм12 мм224 мм2800 мм1250 мм66 кг

Таблица характеристик панелей

ХарактеристикаЗначениеКомментарий
Прочность1,5 кгс/см² — 1,8 кгс/см²SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг)
Объемный вес25 кг/м³ /35 кг/м³ / 50 кг/м³Вспененный полистирол
Теплопроводностьпенополистирольные 0,037 -0,04 Вт/(м·°С) минераловатные 0,047-0,07 Вт/(м·°С) уретановые 0,028 Вт/(м·°С)
Нарушение геометрииНетПлита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение.
Подверженность болезнямНетВ состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых
УсадкаОтсутствуетСразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке.
ВодопоглощениеПСБ 0,5%-2,1% OSB3%-12%За 24 часа
ОгнестойкостьIII степень огнестойкостиСдерживания огня в течение 1 часа
Звукопоглощение44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм.На примере полистирола весом 25 кг/м³
Максимальная этажность строения2 этажа + мансарда

Технологии канадских домов — конструкции

Строительная технология компании VIVA HAUS основана на использовании Structural Insulated Panel (SIP).
Эти структурированные изоляционные панели применяются для строительства основных элементов здания: полов, стен, перекрытий и кровли.

Считается, что эта технология была создана в Канаде. Впервые здания, построенные по технологии SIP, появились в Канаде больше 40 лет назад и с тех пор не утратили своей популярности. Постепенно эта технология стала использоваться в США, Скандинавских странах, Германии и других европейских странах. Однако следует отметить, что ещё в 1952 году технология SIP успешно использовалась при строительстве советских полярных станций в Антарктиде. Более того, первые домики полярников Арктики, сделанные по SIP технологии, успешно дрейфовали на льдинах ещё до Великой Отечественной Войны. Единственное отличие заключалось в том, что в Советском Союзе, вместо OSB использовалась бакелитовая авиационная фанера, в основе которой содержались фенолформальдегидные смолы. В СССР производство пенополистирола (марки ПС-1) было освоено еще в 1939 г.

Основополагающим элементом технологии SIP, является сендвич-панель, которая изготовлена по специальной технологии. Оптимально достаточная толщина панели составляет 174 мм.

Эти 174 мм состоят из трех слоев:

  • Два внешних слоя, это две ориентировано-стружечные плиты OSB-3, состоящие из плоской древесной щепы, спрессованной под высоким давлением. Древесная щепа скрепляется между собой натуральными древесными смолами с экологически чистыми отвердителями. По сравнению с обычной древесиной, плита OSB-3 обладает лучшими конструкционными свойствами, более эластичная, меньше подвержена воздействию биопатогенной микрофлоры. Высокое давление и натуральные смолы, используемые при изготовлении плиты OSB-3, обеспечивают отсутствие внутренних дефектов, а экологически чистые отвердители обеспечивают повышенную пожаростойкость.
  • Третий слой, помещенный между листами OSB-3, это слой вспененного пенополистирола производства Knauf. Не смотря на то, что 98% пенополистирола составляет воздух, находящийся между шариками, из которых он состоит, пенополистирол обладает достаточно высокими конструктивными свойствами на сжатие за счет упругости каждого отдельного шарика, заполненного инертным к горению газом. Сам вспененный пенополистирол, является экологически чистым материалом. Экструдированный пенополистирол высокой плотности активно используется в пищевой промышленности. Этот слоеный «пирог» склеиваться на автоматизированных прессах высокого давления с использованием экологически чистых и высокопрочных клеевых компонентов. Эта композиция позволяет получить легкую и прочную конструкционную панель, обеспечивающую высокую прочность на сжатие и разрыв, и прекрасные теплоизоляционные и звукоизоляционные свойства.
Эта комбинация делает помещения хорошо изолированными от температуры снаружи, сохраняя высокую прочность стен и других элементов на сжатие и разрыв.

Описание основных характеристик технологии SIP

Теплоизоляция
Дома, построенные компанией VIVA HAUS, всегда сохраняют комфортную температуру. В них тепло в зимние морозы и прохладно жарким летом.

Жилье, построенное по технологии SIP компанией VIVA HAUS, сохраняет температуру внутри помещения в 16 раз лучше, чем аналогичное жилье, построенное из кирпича. Приведем следующий пример: SIP-панель компании VIVA HAUS толщиной 174 мм по теплоизоляционным свойствам полностью соответствует 600 мм сухого дерева, 1160 мм пенобетона, 2900 мм кирпича и 4000 мм бетона. Впечатляет, не правда ли? Благодаря высоким теплоизоляционным свойствам SIP-панелей, расходы на отопление домов от компании VIVA HAUS значительно меньше стандартных, а значит, в долговременной перспективе Вы сможете немало сэкономить. Прогрев дом до оптимальной температуры, Вы можете смело отключать отопление. Испытания показывают, что температура, внутри помещения, в зависимости от остекления дома, падает всего на 1-3 градуса в течение суток.

У технологии SIP есть престижный сертификат Energy Star, вручаемый лучшим энергосберегающим технологиям.

Темпы строительства
Еще одно преимущество технологии SIP — высочайшая скорость строительства. К примеру, дом общей площадью 150м2 можно возвести за 2 недели.

Современные высокоточные форматно-раскроечные станки, установленные на заводе VIVA HAUS, обеспечивают безупречную точность изготовления сендвич-панелей, что гарантирует высокую скорость монтажа дома. Каждая готовая сэндвич-панель тестируется, а затем маркируется на заводе VIVA HAUS. Легкий вес SIP панелей еще больше способствует скорости монтажа. Вес элемента не превышает 50 кг, что, в свою очередь, делает проще и дешевле доставку сандвич панелей к месту строительства. Для возведения дома не нужна тяжелая техника, достаточно квалифицированной бригады специалистов из 3-4 человек. Отсутствие тяжелой техники при строительстве дома, позволяет весьма существенно экономить средства и сохранять природный ландшафт участка.

В строительстве по технологии SIP отсутствуют «мокрые» процессы, что позволяет строить дом в любое время года без изменения стоимости строительства. Дом из панелей, изготовленных по технологии SIP, может возводиться зимой при низких температурах, что убедительно было продемонстрировано при строительстве Антарктических полярных станций, особенно станции «Восток».

Дома, изготовленные по технологии SIP, не подвержены усадке, следовательно, двери и окна могут быть смонтированы сразу после окончания строительства здания. Это позволяет сразу же заселиться в дом и заняться внешней и внутренней отделкой.

Звукоизоляция
Благодаря свойствам панелей, изготовленным по технологии SIP компанией VIVA HAUS, проникающий шум снижается до минимума. Панели не только удерживают тепло, но и отражают большую часть волновых колебаний, то есть отражают большую часть внешних звуков. В числовых характеристиках это выглядит так: звукоотражение 70дб, которое дают SIP панели толщиной 174 мм, аналогично звукопоглощению кирпичной стены толщиной 250 мм. Панели, изготовленные по технологии SIP, обеспечивают прекрасную внутреннюю акустику помещения, практически полностью препятствуя проникновению звуков в соседние помещения.

Экологичность
SIP панели соответствуют уровню эмиссии Е1, что является очень хорошим показателем. То есть, изготовленная на заводе SIP панель, аналогична обработанному антисептиком сухому пиломатериалу.

Класс Е1 означает, что содержание вредных формальдегидов в SIP панели, практически отсутствует.

Экологически чистый состав SIP панели не вызывает абсолютно ни каких сомнений. Как уже было сказано, OSB плита, это крупная щепа(90%), соединенная природной смолой и экологически чистым отвердителем. Щепа для панелей OSB изготавливается из экологически чистой здоровой древесины (в основном стволов малого диаметра). Пенополистирол производства Knauf, и высокопрочный клей, которым склеиваются SIP панели компании VIVA HAUS, так же имеют экологический сертификат.

Огнестойкость
В плане огнестойкости, дом, изготовленный по технологии SIP, относиться к классу К3 конструктивной пожарной безопасности. К этому же классу относятся и любые другие дома изготовленные из древесины. Следует отметить, что дома, изготовленные по технологии SIP компанией VIVA HAUS, меньше подвержены возгоранию, чем дома из дерева. Это связанно с тем, что плита OSB имеет большую плотность, чем сухая древесина, из которой плита OSB изготовлена, а экологически чистые смолы и отвердители, связывающие щепу в панели, являются не горючими. Пенополистирол Knauf, запрессованный между панелями OSB, относится к разряду самозатухающих. Подобная композиция, делает SIP панель от VIVA HAUS значительно менее горючей, чем древесина, а особенно сухая древесина, вспыхивающая как порох.

Долговечность
Как бы ни был хорош исходный материал (SIP панель от VIVA HAUS), на продолжительность срока службы дома влияют грамотно созданный архитекторский проект и качество постройки дома. От того насколько профессионально сделан проект, насколько профессионально по этому проекту построено здание, в прямую зависит его долговечность. Сложно судить о долговечности здесь и сейчас, но, по нашим данным, дома, возведенные по этой технологии в пятидесятые годы прошлого века в Антарктиде, успешно стоят, и по сей день. Приведем в пример фахверковые дома, конструкция которых аналогична технологии SIP. Даже те дома, которые были возведены 500 лет назад, продолжают стоять, радуя глаз своею строгой красотой.


советы для новичков и профессионалов

Строительство домов из сип панелей или “сэндвичей” выбирает каждый третий заказчик в России. С помощью этого материала можно получить надежное, доступное и качественное жильё, которое прослужит не одно десятилетие. Наша пошаговая инструкция поможет быстро изучить технологию и грамотно организовать строительный процесс.

Строительство домов из сип панелей

Строительство домов из сип панелей пользуется на рынке загородной недвижимости большим спросом. Благодаря сип-технологии, прозванной сэндвичем из-за ее трехслойной «бутербродной» структуры, возможно построить надежное и качественное жильё при сравнительно невысоких затратах. Одним словом, строительство домов из сип-панелей под ключ находится в пределах доступности для большинства населения – отсюда и такая популярность.

Есть еще один неоспоримый плюс. Строительство домов из сип панелей осуществляется высокими темпами, так как сип-панели имеют небольшой вес и не усложняют рабочий процесс. Таким образом, «сэндвичи» получили известность как универсальный и очень недорогой материал, из которого получаются легкие в строительстве и комфортные в эксплуатации дома для круглогодичного использования. Дом из сип панелей элит-класса

На заметку!По статистике, строительство домов из сип панелей в современном загородном домостроении занимает 35% от общего объема. И с каждым годом этот показатель постоянно возрастает.

Что такое сип панель и ее основные составляющие

Теперь стоит более подробно разобраться, что из себя представляет материал под названием сип панель или «сэндвич».

В своем составе сип панели содержат ориентировано-стружечную плиту (ОСП) и современный высокоэффективный утеплитель пенополитирол. Все эти три элемента крепятся друг к другу под высоким давлением при помощи полиуретанового клея. Давайте остановимся составных частях подробнее.

Первая составляющая: ОСП

Ориентировано-стружечная плита или ОСП представляет собой многослойную плиту, состоящую из тонких щепок (древесной стружки), склеенных друг с другом клейким веществом, состав которого содержит смолы с добавлением борной кислоты и синтетического воска. Прочность и эластичность плиты обеспечивается расположением слоев при соединении как вдоль, так и поперек.

Вторая составляющая – пенополистирол

Пенополистирол – это газонаполненный материал из полистирола и его производных. Он является отличным утеплителем, так как имеет закрытые поры, в результате чего почти не проводит тепло.

Исходя конструкции, несложно понять, почему сип панели прозвали именно сэндвичем: две плиты и «начинка» из пенистого материала. При этом компоненты такого бутерброда удачно взаимодополняют друг друга и создают строительный материал с уникальными свойствами. СИП-панели

Достоинства сип панелей

У сип панелей имеется масса преимуществ:

1. Небольшой вес материала

сип панели оказывают минимальное давление на основание постройки и позволяют применять либо недорогой свайный, либо ленточный малозаглубленный и армированный фундаменты. Это, в свою очередь, гарантирует снижение трудозатрат и уменьшает расход материалов.

На заметку! Высота панели 3,5 метров, ширина варьирует от 0,625 до 1,5 метров, толщина колеблется от 50 до 230 миллиметров. Габариты зависят от того, будет ли она служить внешней, внутренней стеной или перекрытием.

Так, при габаритах сип панели 3,5х1,5х0,23 метра, масса плиты в среднем составляет около 60 килограммов. Следовательно, дом площадью 170 квадратных метров будет весить не более 15 тонн, в то время как масса аналогичного по габаритам кирпичного строения составит 60 тонн и более.

Кроме этого, доставка материалов обойдется значительно дешевле, поэтому строительство домов из-сип панелей экономичнее для семейного бюджета заказчика.

2. Теплоизоляция

Сип панели гораздо эффективней других материалов удерживают тепло, снижая расходы на отопление. К примеру, панель толщиной 17,4 сантиметров обеспечивает тот же эффект, что 40-сантиметровая стена из бруса или 2-хметровая из кирпича. Сборка дома из сип панелей

Летом в домах из син-панелей прохладно, а зимой тепло, то есть комфортная температура поддерживается в течение всего года. Это помогает владельцам жилья существенно сокращать траты на обогрев помещения. Таким образом, строительство домов из сип-панелей окупается достаточно быстро.

3. Долговечность

Пенополистирол, имея высокие эксплуатационные качества, не изнашивается, сохраняет форму и габариты, не поддается гниению. Ориентировано-стружечная плита или ОСП при эксплуатации также не впитывает влагу, сохраняя при этом свою плотность. Все эти преимущества гарантируют, что строительство домов из сип панелей очень надёжно и будет служить верой и правдой не менее 50 – 150 лет.

4. Высокая скорость строительства

СИП панели являются строительным материалом, который полностью готов к сборке. Тем самым обеспечивается простота и доступность монтажа блоков.

Отсутствие усадки дает возможность сразу после сборки дома начинать отделочные работы, которые, благодаря ровным стенам, не нуждаются в предварительной штукатурке. Таким образом, обеспечивается высокая скорость и простота отделочных работ, что оказывает влияние на формирование цены или стоимости строительства домов из сип панелей под ключ.

На заметку! Бригада из 4 человек может завершить строительство дома из СИП панелей за 2-3 недели.

Многоэтажный проект и сип-панелей

5. Прочность конструкции

Сип панели имеют высокую устойчивость, как перед горизонтальной, так и при поперечном изгибе, которая обеспечивается самой конструкцией материала. Одна из ориентировано-стружечных плит или ОСП работает на сжатие, а другая на растяжение. При этом вертикальная нагрузка составляет до 2 тонн, а горизонтальная – до 10 тонн на метр, вследствие чего крыша дома может выдержать целый КАМАЗ.

6. Светлые и большие комнаты

При небольшой толщине панелей, визуально увеличивается пространство. А устанавливаемые небольших размеров окна в доме из сип панелей создают достаточное количество света, что также позволяет сократить теплопотери.

7. Круглогодичное строительство

Строительство домов из сип панелей реализуется в любое время года. Более того, зимнее строительство способствует дополнительной экономии денежных средств. Зимняя сборка дома из сип панелей

Технологии строительства дома из сип панелей

Надо отметить, что технология строительства дома из сип панелей сравнительно новая, получившая распространение лишь в 50-ых годах прошлого столетия и уступающая в этом плане классическому каркасу, который применяется многие века.

Преимущества технологии строительства дома из сип панелей

Являясь закономерным и новым направлением в развитии каркасного строительства, технология строительства дома из сип панелей обладает рядом заметных преимуществ.

Первое преимущество

На сегодняшний день, строительство домов из сип панелей, названное также каркасно-панельным, основывается на том, что несущим элементом конструкции дома становится сама сип панель, или композиционный материал, который объединяет и слой утеплителя, и наружную и внутреннюю обшивку.

Таким образом, в отличие от классического каркаса, где силовые элементы в виде утеплителя и обшивки являются сборными деталями, сип панель представляет собой единую и цельную конструкцию, в которой пенополистирол и две ориентировано-стружечные плиты или ОСП склеиваются под давлением между собой по всей площади соприкосновения, превращаясь при этом в единую прочную и надежную конструкцию, выполняющую роль несущей структуры.

Второе преимущество

Так как сип панель фактически является готовым элементом стены, кровли или перекрытия, то технология строительства дома из сип панелей занимает намного меньше времени по сравнению с классическим каркасом. Тем более, что работы по устройству утеплителя и обшивки не производятся.

Устанавливая сип панель, мы получаем уже готовую наружную и внутреннюю поверхность стены или перекрытия, подлежащую дальнейшим отделочным работам и декоративной отделке. Облицовка дома из сип панелей

Третье преимущество

В технологии классического каркаса монтаж силовой структуры (устройство утеплителя, установка наружной и внутренней обшивки) представляет собой разные процессы, плавно протекающих один другим. При строительстве дома из сип панелей все эти процессы объединяются в один этап, что позволяет произвести сборку каркаса или «коробки» дома в течение одного месяца.

Недостатки технологии строительства дома из сип панелей

Не будем скрывать, что даже в любой, даже самой передовой технологии, можно отыскать некоторые изъяны. Недостатки сип-панелей, по сути, являются продолжением их достоинств.

Например, жесткий каркас конструкции дает панелям возможность вибрации, которая позволяет поглощать внешние шумы отлично, а вот звуки шагов и звуковые колебания внутри дома будут распространяться гораздо сильнее.

Помимо прочего, в сплошной сип панели гораздо сложнее выполнить скрытую разводку коммуникаций, чем в стене каркасного дома.

Возможно, есть и другие мелкие недостатки, о которых лучше заранее узнать у профильных специалистов строительной отрасли. Если эти нюансы окажутся для Вас принципиально неподходящими, лучше рассмотреть возможность строительства из другого материала.

Пошаговое строительство домов из сип панелей

Схема дома из сип панелей

России из года в год в геометрической прогрессии растет количество семей, которым строительство домов из сип панелей помогло воплотить в жизнь мечту о собственном жилище.

Безусловно, данная технология проста, удобна и доступна в реализации. Но, решившись на такой шаг, как строительство домов из сип панелей, необходимо понимать, что строительный процесс – далеко не самое легкое мероприятие, как может показаться на первый взгляд.

Успех проекта во многом зависит как от качества работы исполнителей (бригады рабочих или строительной компании), так и от подготовленности самого заказчика. Поэтому лучше заранее изучить пошаговую последовательность всех мероприятий.

Это позволит осуществить строительство в срок, минимизировать затраты на непредвиденные расходы, повысить производительность труда и результативность строительного процесса. Дом из сип панелей, облицованный кирпичом

Подготовительные работы

Прежде чем рассмотреть пошаговое строительство дома из сип панелей, важно уяснить, что для возведения дома необходимо в обязательном порядке выполнить подготовительные работы, а именно, решить вопрос с архитектурным проектом будущего жилища.

Это может быть типовой проект, который содержит набор уже готовых технических решений с планами, с описаниями и фотографиями домов. Здесь важно, что строительство домов из сип панелей под ключ по типовому проекту значительно сокращает сроки на разработки и экономит достаточно солидную сумму денег.

Индивидуальный проект – вариант более сложный и затратный. В этом случае заказчик получает возможность претворить все свои самые смелые мечты и задумки. Благо, что современные технологии и оборудование это позволяют. Правда, в этом случае увеличивается не только нагрузка на бюджет, но и возрастают сроки возведения дома.

Возможно, самым оптимальным будет объединение типового и индивидуального проектов. В этом случае готовое архитектурное решение разбавляется и дорабатывается, исходя из личных предпочтений заказчика. Строительство домов из сип панелей в таком варианте позволяет совместить неповторимость стиля с небольшими расходами на проектирование.

Все варианты проектов содержат подробные планы дома, внутренних помещений и фасадной части, разрезы, спецификации с указанием объемов и требуемого количества материалов и т.д.

После выбора варианта проекта и создания архитектурной его части, начинается процесс разработки чертежей по сборке дома с последующим составлением сметного расчета и определения стоимости строительства. Компании, осуществляющие строительство домов из сип панелей, согласовывают смету и заключают договор с заказчиком.

Строительство домов из сип панелей своими руками

Теперь предлагаем рассмотреть грамотно разработанное пошаговое строительство домов из сип панелей:

Шаг первый – фундамент

Фундамент – основа будущего дома, поэтому заслуживает особого внимания. Строительство домов из сип панелей, благодаря легкости конструкции, дает возможность выбора, однако, в основном, применяют три вида фундаментов:

1. Свайно-винтовой фундамент

Данный тип фундамента в последние годы стал лидером среди оснований. Важной особенностью такого фундамента является его простота, доступность и прочность. А наличие лопастей на краях сваи способствует тому, что такой фундамент не выдавливается пучинистыми грунтами при отрицательных температурах. Кроме того, возведение осуществляется в любое время года. Свайно-винтовой фундамент

2. Мелкозаглубленный ленточный фундамент

Его можно отнести к так называемым «плавающим» фундаментам. Применим в неустойчивых и пучинистых грунтах, глубиной залегания до 500 миллиметров. Такой вид фундамента не рекомендуются при неравномерно пучинистых грунтах, поскольку требует дополнительной подготовки – необходимо сделать подушку из песка, а потом устраивать основание.

В течение месяца устроить такой фундамент возможно и приемлемо. Ленточный мелкозаглубленный фундамент

На заметку! Главный минус такого фундамента в том, что он не имеет возможности для проветривания. Кроме того, при его использовании проблематично возводить различного рода пристройки к дому после ввода в эксплуатацию.
3. Плитный фундамент

Также относится к плавающим фундаментам. Применим при слабых и неустойчивых грунтах. Используется подушка из песка, чтобы снизить воздействия неравномерного давления пучинистых грунтов. Плитный фундамент

Каждый из предложенных видов фундамента обладает своими преимуществами и недостатками. В основном, выбор конкретного вида основания зависит от типа почвы и выбранного типа проекта, по которому будет осуществляться строительство домов из сип-панелей под ключ, а специалисты курирующей компании всегда смогут дать грамотную консультацию, помочь определиться.

Шаг второй – строительство дома

На данном этапе главное – доставка материалов на участок и сборка комплекта дома (перекрытия, стены, внутренние перегородки) с последующим устройством крыши (SIP-панели, установка стропил, обрешетки, контробрешетки) и монтажом кровли (мягкая черепица, металлопрофиль, металлочерепица, ондулин), а также с установкой окон.

Шаг третий – завершение работ

Строительство домов из сип панелей завершается подключением инженерных сетей (отопление, канализация, электроснабжение, газоснабжение, отопление, водоснабжение), выполнением внутренней и внешней отделки дома, установкой окон и дверей. После этого дом готов к вводу в эксплуатацию и заселению. Строительство гаража из сип панелей

Заключение

В конце нашего разговора про строительство домов из сип панелей хотелось бы подчеркнуть, что строительство всегда предполагает выбор. Какой вариант Вам больше всего подходит, зависит от имеющихся денежных средств, сроков строительства и, что не менее важно, от правильной подготовки.

Это касается и тех, кто собирается строить как своими руками, и тех, кто намерен опереться на силы строительных компаний.

По сути, самостоятельное строительство домов из сип-панелей вполне возможно, поскольку данный материал достаточно прост и доступен в работе. Вооружившись грамотным проектом и специальной литературой, можно приступать к осуществлению своей мечты, так как знания в сочетании с огромным желанием дают отличные результаты.

И все же самый простой и, естественно, самый надежный способ – доверить реализацию проекта опытным мастерам, имеющим соответствующее образование и опыт работы.

Но и в этом случае Ваши знания не пропадут даром: после ознакомления с нашими публикациями, Вы сможете говорить с профессионалами на одном языке и уже на более высоком уровне, по-деловому, решать вопросы строительства.

Строительство домов из СИП (SIP) панелей Строительная компания СК Мастер

Мы предлагаем вам строить дом из СИП панелей, быстро и недорого! Наши специалисты давно строят дома по этой (канадской) технологии. Которая получила популярность за свои непревзойденные качества: быстроту строительства, стоимость, энергосбережение… Это самый доступный вид строительства! Мы предлагаем профессиональную сборку домов из СИП панелей заводского изготовления. При возведении домов Мы используем лучшие материалы. Сроки сборки домокомплекта около 2х недель!

Что такое СИП (SIP )-панели

Эта новая технология строительства из СИП (SIP )-панелей – набирает популярность. Она давно используется в Канаде и многих других странах.

Несмотря на то что данная технология получила название «КАНАДСКОЙ», на самом деле была разработана в США. А материалы и производственные линии к нам поступают из Гемании.

Давайте поближе розберемся что такое СИП-панель и из каких материалов она состоит? SIP, от англ., Structural Insulated Panel – структурная изоляционная панель – это стройматериал, что складываться из двух плит ОСП по краям и шара пенополистирола между ними. ОСБ плиты и пенополистирол склеиваются между собой с помощью полиуретанового клея под давлением в 18 тонн.

Вредны ли СИП-панели

SIP-панели (ОСП) очень экологичны, в их состав совершенно не входят вредные компоненты. Они применяются в строительстве детских садов, школ, больниц и других социальных объектов. В Европе к экологической безопасности строительства предъявляются более высокие требования, где СИП панели прошли успешное тестирование. Исследования показали, что СИП-панели по экологическим показателям наиболее близки к дереву.



Достоинства и Недостатки

Любые технологии имеют свои плюсы и минусы, но данная технология обладает огромным количеством преимуществ. Строить Дома из СИП панелей очень выгодно, т.к они имеют неоспоримые достоинства:

Теплоизоляция. Дома из СИП панелей имеют наилучшие показатели теплоизоляции из всех технологий строительства. Чтобы достичь такого же низкого коэффициента потерь для кирпича потребуется толщина стены не менее 2,5 м при том, что стандартная толщина панелей 17 см.

Шумоизоляция. СИП панели отлично поглощают шумы, ваше жилище будет отлично защищено от уличного шума.

СИП панели имеют небольшой вес, что в свою очередь позволит вам экономит на фундаменте и монтажных работах

Быстрые сроки строительства. Это самый быстрый способ строительства. Дом возводится в считанные недели.

Строить можно в любое время года, при любых климатических условиях, без ограничений.

Экономия на доставке и грузчиках. Легкие панели легко загружать и разгружать , без специальной техники.

Данные панели устойчивы к плесени и грибку

Данный вид строительства самый дешевый, как за счет низкой стоимости самих панелей, так и за счет простоты монтажа.

Это очень безопасный вид строительства для здоровья.  СИП панели применяют для монтажа в любых типах постройки, они не оставляют после себя строительного мусора и не выделяют аллергенные вещества.

Испытания показали, что СИП-панели обладают значительной механической прочностью, которая хорошо выдерживает продольную и поперечную нагрузку. Показатели на уровне 10 тонн на м2 при продольной, и 2 тонны на поперечные перекрытия служат убедительным фактором.

Преимущества на лицо, но есть и недостатки (которые весьма преувеличены поклонниками традиционных способов строительства:

Материал горюч ( но дерево то-же, но СИП панели обрабатывают специальным средством под названием антипирен. В результате его применения огнестойкость плиты повышается до 7 раз по сравнению с обычной древесиной.)
Экологическая вредность (очень преувеличена – Материал не представляет опасности для человека. Клеящие компоненты безусловно выделяют в атмосферу вредные летучие соединения, но их количество не способно нанести вред здоровью.)
Стойкость к грызунам. ( бревно и брус еще менее стоики. Но СИП панели с двух сторон закрывают утеплитель плитами OSP, который надежно защищает его от грызунов)



Часто задаваемые вопросы о

SIP » Murus.com

Главная » Отличия Murus » Часто задаваемые вопросы о SIP

  1. Что такое SIP?
  2. В чем разница между «напряженной обшивкой», «сэндвичем из пенопласта» и «структурно-изолированными» панелями?
  3. Являются ли SIP такими же прочными, как обычная конструкция?
  4. SIP строительство дороже?
  5. Сколько времени можно сэкономить при строительстве с использованием конструкционных теплоизоляционных панелей?
  6. Сколько труда можно сэкономить с помощью конструкционных теплоизоляционных панелей?
  7. Сколько денег можно сэкономить с помощью конструкционных теплоизоляционных панелей?
  8. Сколько стоят SIP?
  9. Как SIP зеленые?
  10. Каковы R-значения SIP Murus?
  11. Это «старые» R-значения?
  12. Почему вместо фанеры используется OSB?
  13. Насколько прочная OSB используется в SIP?
  14. Содержит ли OSB формальдегид мочевины?
  15. Содержит ли OSB фенолформальдегид?
  16. Содержит ли пенополиуретан формальдегид?
  17. Содержит ли пенополистирол формальдегид?
  18. Содержит ли пенопласт GPS EPS формальдегид?
  19. Есть ли опасность газовыделения пены?
  20. Будет ли пена разрушаться со временем?
  21. Чем полиуретан Murus отличается от пенопласта других производителей?
  22. Какой тип пены лучше – полиуретан Murus, EPS или GPS?
  23. Были ли SIP тщательно протестированы и соответствуют ли они строительным нормам?
  24. Что означает класс огнестойкости 1?
  25. Какие другие материалы обшивки панели доступны?
  26. Какой стиль дома можно построить из SIP-панелей?
  27. Как устанавливаются SIP-устройства Murus?
  28. Что поддерживает SIP?
  29. Кто занимается установкой оболочки SIP?
  30. Есть ли кривая обучения установке SIP?
  31. Почему мне следует рассмотреть возможность предварительной резки моего заказа на заводе?
  32. Какое оборудование нужно для модификации панелей?
  33. Какие расходные материалы мне понадобятся для установки панелей (т.е., расходные материалы, не входящие в комплект панелей Murus)?
  34. Какую систему фундамента следует использовать?
  35. Какие виды сайдинга и внешней отделки можно использовать?
  36. Вы устанавливаете 2x пиломатериал на заводе?
  37. Как осуществляется разводка в SIP Murus?
  38. Как выполняется водопровод в SIP Murus?
  39. Требует ли структура SIP особого внимания к HVAC?
  40. Что можно сделать, чтобы обеспечить здоровое качество воздуха в помещении конструкции SIP?
  41. Есть ли какие-либо особенности при строительстве с использованием SIP?
  42. Нужно ли вентилировать SIP-крышу?
  43. Нужны ли пароизоляционные материалы в SIP-зданиях?
  44. Насколько хорошо SIP блокируют передачу звука?
  45. Можно ли интегрировать SIP с другими типами строительных систем?
  46. Как черепица или металлическое кровельное покрытие укладываются на SIP-панели Murus?
  47. Что такое гонт? Встречается ли гонт в SIP-зданиях?
  48. Можно ли резать SIP на строительной площадке?
  49. Можно ли устанавливать встроенные светильники в СИП?
  50. Как монтируются кухонные шкафы и другие настенные элементы?
  51. Как лучше защитить SIP Murus от насекомых?
  52. Подвержены ли конструкционные изолированные панели плесени и грибку?
  53. Можно ли отремонтировать или заменить поврежденные SIP?
  54. Чем Murus отличается от других производителей SIP?
  55. Что влечет за собой процесс проектирования и изготовления?
  56. Может ли Murus спроектировать мой дом?
  57. Доступны ли таблицы пролетов и нагрузок для SIP Murus?
  58. Какая информация нужна Мурусу для оценки?
  59. Куда отправлять планы и документацию?
  60. Каково среднее время выполнения заказа?
  61. Существуют ли особые условия хранения панелей после их доставки на стройплощадку?
  62. Как долго после установки SIP могут оставаться открытыми для элементов?
  63. Где я могу узнать больше о конструкционных теплоизоляционных панелях?

Что такое SIP?

SIP, или структурно-изолированные панели, представляют собой композитные высокоэффективные строительные панели для стен, крыш и полов в жилом и легком коммерческом строительстве.SIP-панели имеют сердцевину из жесткого полиуретана, пенополистирола или изоляции GPS, которая зажата между двумя конструктивными обшивками из ориентированно-стружечной плиты (OSB). SIP обеспечивают непрерывную структурную целостность и превосходную изоляцию в одном компоненте.

» вернуться наверх

В чем разница между «напряженной обшивкой», «сэндвич-панелями с пенопластом» и «структурно-изолированными» панелями?

Термины «напряженная обшивка», «сэндвич с пенопластом» и «структурно-изолированные» панели (SIP) относятся к одному и тому же продукту и являются взаимозаменяемыми.Отраслевая терминология стандартизирована, и чаще всего используется термин «SIP». Тем не менее, термины «панели стрессовой обшивки» и «сэндвич-панели с пенопластом» по-прежнему популярны среди специалистов по деревянным каркасам.

» вернуться наверх

Являются ли SIP такими же прочными, как обычная конструкция?

Конструкция

SIP на самом деле прочнее обычной конструкции из-за композитной конструкции SIP. Конфигурацию SIP можно сравнить со стальной двутавровой балкой, в которой обшивка OSB действует как фланцы, а пенопластовый сердечник действует как соединительная ткань двутавровой балки, которая придает композиции когезионную прочность и структурную целостность.Конструкции SIP пережили некоторые из самых разрушительных стихийных бедствий, в том числе ураганы Эндрю и Катрина, и результаты испытаний показывают, что SIP превосходят обычные конструкции по прочности и долговечности.

» вернуться наверх

SIP строительство дороже?

Первоначальная, авансовая стоимость конструкции SIP или материалов по сравнению с обычной конструкцией или материалами, как правило, немного выше, частично в зависимости от сложности конструкции.Зато есть реальная экономия рабочего времени, сокращение объемов строительных отходов. Недавнее исследование, проведенное Reid Construction Data для BASF, показывает, что строители жилых домов могут сократить свои потребности в рабочей силе на целых 55%, используя SIP. И когда она будет завершена, оболочка здания SIP будет продолжать приносить значительную, долгожданную экономию энергии при отоплении и охлаждении.

» вернуться наверх

Сколько времени можно сэкономить при строительстве со структурно-изолированными панелями?

С опытной бригадой по установке SIP экономия времени по сравнению с обычным строительством может быть значительной.Отдельные этапы каркаса, изоляции и обшивки исключаются благодаря композитной конструкции SIP. Предварительно вырезанные на заводе оконные и дверные проемы еще больше ускоряют процесс установки и практически исключают отходы строительства панелей на месте.

» вернуться наверх

Сколько труда можно сэкономить с помощью конструкционных теплоизоляционных панелей?

Большая часть труда, связанного с традиционными методами строительства, устраняется при строительстве из СИП в результате их композитной конструкции.SIP — это каркас, изоляция и обшивка в одном сборном элементе. После установки СИП готовы к внутренней и внешней отделке.

» вернуться наверх

Сколько денег можно сэкономить с помощью конструкционных теплоизоляционных панелей?

Для строителя экономия достигается за счет снижения затрат на строительство и рабочую силу. Дополнительную экономию можно объяснить сокращением количества отходов на стройплощадке и уменьшением размеров оборудования ОВКВ. Для домовладельцев экономия достигается за счет значительно более низких затрат на отопление и охлаждение, а также возможного права на более низкие ставки по ипотечным кредитам и налоговые льготы.

» вернуться наверх

Сколько стоят SIP?

Цена определяется в зависимости от проекта — его сложности, типа и толщины необходимого пенопластового сердечника, а также необходимой площади панелей. Чтобы определить реалистичную и точную стоимость, стандартной процедурой является отправка планов с размерами и высотами в Murus для письменной оценки. Хотя конечная цена может быть немного выше, чем при обычном строительстве, следует также учитывать потенциальную экономию при строительстве с SIP: экономия на рабочей силе, оборудовании HVAC и утилизации отходов на стройплощадке для строителя, а также постоянная экономия энергии на отопление и охлаждение для домовладельца.

» вернуться наверх

Почему SIP экологичны?

СИП-системы Murus экологичны в нескольких отношениях. Во-первых, высокопроизводительная оболочка здания SIP создает высокоэффективную среду, которая снижает потребность в энергии для отопления и охлаждения. SIP Murus потенциально могут способствовать начислению баллов по рейтинговой системе LEED и Национальному стандарту экологического строительства NGBS. Пены в полиуретановых, пенополистирольных и GPS SIP-панелях Murus не содержат вредных пенообразователей или расширителей и не представляют угрозы для озонового слоя.OSB (ориентированно-стружечная плита), используемая в SIP-панелях Murus, сертифицирована SFI (Инициатива устойчивого лесного хозяйства), что гарантирует, что быстрорастущие деревья, используемые для изготовления OSB, происходят из хорошо управляемых лесов и плантаций. Заводское производство и предварительная резка SIP-панелей Murus практически исключают отходы панелей на строительной площадке.

» вернуться наверх

Каковы R-значения SIP Murus?

Значения R системы

варьируются от R-15 до R-67, в зависимости от типа пенопластовой сердцевины панели и общей толщины панели.

» вернуться наверх

Это «старые» значения R?

Да.

» вернуться наверх

Почему вместо фанеры используется OSB?

OSB более предпочтителен для обшивки панелей, поскольку он доступен в крупноформатных размерах до 24 футов в длину. Он также более плоский и более устойчив к расслаиванию.

» вернуться наверх

Насколько прочны плиты OSB, используемые в SIP-панелях?

Волокна древесины ориентированы таким образом, что прочность плиты превышает достаточную для удовлетворительных характеристик.Прочность и целостность OSB полностью проверены, задокументированы и структурно оценены производителем и другими агентствами.

» вернуться наверх

Содержит ли OSB формальдегид мочевины?

» вернуться наверх

Содержит ли OSB фенолформальдегид?

Изделия из конструкционной древесины, такие как OSB, производятся в соответствии с Добровольным стандартом на продукцию PS 2-04. Фенолформальдегид, используемый в связующих клеях при производстве плит, вступает в реакцию с образованием прочных связей во время прессования.Конечные продукты имеют такие низкие уровни выбросов фенолформальдегида, что они легко соответствуют или превышают государственные стандарты, которые определяют предел выбросов 0,20 частей на миллион, и считаются не представляющими никакой угрозы для здоровья.

» вернуться наверх

Содержит ли пенополиуретан формальдегид?

» вернуться наверх

Содержит ли пенополистирол формальдегид?

» вернуться наверх

Содержит ли пенопласт GPS EPS формальдегид?

» вернуться наверх

Есть ли опасность газовыделения пены?

Нет. Следы газовыделения, выделяемого вспенивающим (или расширяющим) агентом в процессе производства. После завершения процессов производства и отверждения пена становится стабильной и инертной.

» вернуться наверх

Распадется ли пена со временем?

Пена в SIP-панелях Murus не разлагается со временем, если после установки надлежащим образом покрыть ее и защитить утвержденными отделочными материалами.

» вернуться наверх

Чем полиуретан Murus отличается от пенопласта других производителей?

Свойства и характеристики полиуретана Murus превосходят изоциануратные и полиизоциануратные пены, обычно производимые производителями картона и некоторыми другими производителями SIP. Запатентованный метод производства Murus, равномерное дисперсионное формование (UDM), является ключом к созданию превосходных характеристик SIP Murus. Каждая панель изготавливается (формуется) самостоятельно.Жидкая пена равномерно распределяется по всей форме панели. Пена расширяется, создавая давление до 14 фунтов на квадратный дюйм, которое удерживается формой. В процессе расширения и сдерживания пена прочно приклеивается к обшивке панели. Сферические ячейки, полученные методом UDM, обеспечивают равномерную плотность пены по всей панели, что придает пене превосходную и однородную прочность, в отличие от удлиненных ячеек в форме риса, обычно получаемых на более быстрых линиях непрерывного ламинирования при производстве изоциануратных и полиизоциануратных пен. .

» вернуться наверх

Какой тип пены лучше – полиуретан Murus, EPS или GPS?

Ни один тип пены не обязательно лучше другого; скорее, каждый тип пенопласта обладает уникальными свойствами и в определенных случаях может давать преимущества. Основные различия между ними заключаются в плотности и изоляционных характеристиках пенопласта. Плотность пенополистирола EPS составляет номинальную 1 фунт на кубический фут, плотность пены GPS составляет номинальную 1,15 фунта на кубический фут, а плотность полиуретана составляет номинально 2.2 фунта за кубический фут. Таким образом, панель из пенополистирола толщиной 4-1/2 дюйма будет иметь коэффициент теплопередачи R-15; панель GPS толщиной 4-1/2 дюйма дает R-17, а панель PUR толщиной 4-5/8 дюйма дает R-27.

» вернуться наверх

Были ли SIP тщательно протестированы и соответствуют ли они строительным нормам?

Да, и да.

» вернуться наверх

Что означает класс огнестойкости 1?

Класс огнестойкости

1 присваивается материалам, которые соответствуют стандартам испытаний, установленным Американским обществом испытаний и материалов (ASTM E-84) для приемлемого распространения пламени и образования дыма для горючих строительных материалов.ASTM E-84 аналогичен UL-723, NFPA 2255 или UBC 8-1. Испытание осуществляется путем подвешивания образца материала в туннеле горизонтальной испытательной камеры. Материал подвергается воздействию газового пламени на одном конце туннеля в течение 10 минут. Распространение пламени на материале сравнивается с выбранными стандартами и расчетами, предназначенными для получения рейтинга распространения пламени. Дым от пожара в туннеле измеряется в выхлопной трубе с помощью светового луча, чтобы установить рейтинги образования дыма. Существует три класса приемлемости жесткого пенопласта, используемого в строительстве: класс 3 неприемлем, класс 2 является минимальным стандартом, требуемым для жилищного строительства, а класс 1 является наилучшей доступной классификацией.Пенопластовые наполнители Murus SIP имеют класс огнестойкости 1.

» вернуться наверх

Какие другие материалы обшивки панелей доступны?

Ориентированно-стружечная плита (OSB) обычно является наиболее распространенным материалом для обшивки. Другие материалы включают фанеру, цементную плиту, обработанную давлением фанеру и обшивку из сосны.

» вернуться наверх

Дом какого стиля можно построить из SIP-панелей?

С помощью SIP можно построить дом практически любого стиля.Большинство конструкций, изначально предназначенных для традиционной конструкции из стержней, также могут быть модифицированы для включения конструкции SIP.

» вернуться наверх

Как устанавливаются SIP-устройства Murus?

В структурных приложениях SIP обычно устанавливаются на двойную пластину, которая крепится к подоконнику или черновому полу. Пенопластовый сердечник удаляется между обшивками на глубину, сравнимую с пластиной, поэтому панель располагается над 2x, а гвозди вбиваются сквозь обшивки в 2x.Обычно таким же образом устанавливается двойная верхняя пластина 2x. Существует множество вариаций этих процедур. Подробную информацию можно найти в Руководстве по установке Murus Panel.

» вернуться наверх

Что поддерживает SIP?

В большинстве строительных приложений SIP не нуждаются в дополнительной поддержке. Когда требуется усиление опоры, например, при точечной нагрузке под балкой или перемычкой, пиломатериалы соответствующего размера могут быть легко установлены в панели на строительной площадке.

» вернуться наверх

Кто занимается установкой оболочки SIP?

Генеральные подрядчики или строители обычно несут ответственность за установку оболочки панели. Murus может предоставить контактную информацию для специалистов, имеющих опыт установки Murus SIP в большинстве регионов.

» вернуться наверх

Есть ли кривая обучения установке SIP?

Профессионалы в области строительства могут легко перейти от традиционного деревянного каркаса к установке SIP.При необходимости предоставляется техническая помощь на месте, но обычно в ней нет необходимости.

» вернуться наверх

Почему мне следует рассмотреть возможность предварительной резки моего заказа на заводе?

Причин несколько. Murus использует самое современное прецизионное оборудование с числовым программным управлением (ЧПУ) для точной резки вашего заказа в соответствии со спецификациями чертежа компоновки панели. Заводская предварительная резка заметно сокращает время монтажа и практически исключает отходы панелей на стройплощадке.Чертежи компоновки панелей включены в услугу предварительной резки панелей и содержат точные спецификации компоновки и размещения панелей.

» вернуться наверх

Какое оборудование необходимо для модификации панелей?

Циркулярная пила, фрезерный станок (для полиуретана), горячий нож или совок для пены (для EPS и GPS EPS). См. страницу инструментов SIP для получения дополнительной информации.

» вернуться наверх

Какие расходные материалы мне понадобятся для установки панелей (т.е., расходные материалы, не входящие в комплект панелей Murus)?

В основном потребуются обычные строительные материалы. Ваши чертежи панелей Murus будут вызывать все 2x и инженерные пиломатериалы. Кроме того, вам понадобится строительный клей, обычные гвозди и шурупы, а также другие обычные строительные материалы.

» вернуться наверх

Какую систему фундамента следует использовать?

Любая система фундамента, которая может использоваться для обычного строительства, может быть использована для строительства SIP.Какой бы тип фундаментной системы ни использовался, крайне важно, чтобы он был прямым, верным, вертикальным и квадратным для успешной установки панели.

» вернуться наверх

Какие типы сайдинга и внешней отделки можно использовать?

Практически любой тип сайдинга может быть нанесен на наружную поверхность стены SIP. Некоторые распространенные материалы включают в себя различные виды винилового сайдинга, алюминиевого сайдинга и сайдинга из высушенной в печи древесины, в том числе вагонку, корабельную обшивку, доску и обрешетку, а также черепицу.Внешняя отделка всегда должна быть установлена ​​в соответствии с рекомендациями производителя по установке. При наружной отделке поверх SIP следует предварительно накрыть слоем упаковочной пленки или войлочной бумаги. Кирпичная кладка и армированная волокном штукатурка также могут использоваться, если предусмотрено вентилируемое воздушное пространство. Кладочные материалы, такие как кирпичная облицовка, не должны вступать в непосредственный контакт с SIP. Должен быть обеспечен вентилируемый воздушный зазор между облицовкой и СИПами, а также дренажные отверстия в кладке.

» вернуться наверх

Вы устанавливаете 2х пиломатериалы на заводе?

Нет. Для увеличения прочности стыки панелей должны перекрываться 2-мя брусками. Установка 2-х пиломатериалов на заводе приведет к отсутствию промежутков между стыками, что приведет к провалу цели.

» вернуться наверх

Как осуществляется электропроводка в SIP Murus?

Электрические штробы встраиваются в панели в процессе производства.Выемки обычно имеют стандартную горизонтальную высоту для розеток или розеток на столешнице. Вертикальные чейзы также могут быть указаны в основных SIP EPS и GPS. Большая часть проводки выполняется во время или после установки панели. Дополнительную информацию см. в Руководстве по установке панели Murus.

» вернуться наверх

Как выполняется сантехника в SIP-системах Murus?

Большинство строительных норм и правил не рекомендуют или могут запрещать установку сантехнических или вентиляционных линий в наружных стенах, поэтому небольшое планирование на этапе проектирования сделает установку сантехники простой и не более сложной, чем в любом другом типе здания.Размещайте сантехнику во внутренних перегородках в соответствии с общепринятой строительной практикой.

» вернуться наверх

Требует ли структура SIP особого внимания к HVAC?

Поскольку SIP обеспечивают воздухонепроницаемую оболочку здания и исключительные изоляционные свойства, важно включить в конструкцию SIP оборудование HVAC подходящего размера. К счастью, часто в этом случае меньше значит больше. Оборудование, которое имеет правильный размер для конструкции из стержней, вполне может быть слишком большим для конструкции SIP сопоставимого размера и компоновки.Крупногабаритное оборудование будет чаще работать на уровне ниже оптимального, что приведет к снижению энергоэффективности и увеличению частоты обслуживания оборудования. Проконсультируйтесь со знающим подрядчиком по HVAC, чтобы определить конкретные потребности проекта в области обработки воздуха.

» вернуться наверх

Что можно сделать, чтобы обеспечить здоровое качество воздуха в помещении конструкции SIP?

Качество воздуха внутри помещений стало серьезной проблемой для здоровья в домах и зданиях, которые построены в соответствии с современными требованиями по энергоэффективности или превосходят их.Структура, которая правильно построена с SIP, может быть очень герметичной, поэтому большинство производителей, включая Murus, требуют включения механической системы вентиляции в план HVAC. Обычно это достигается за счет использования вентилятора с рекуперацией тепла (HRV) или вентилятора с рекуперацией энергии (ERV). Большинство крупных производителей систем HVAC теперь предлагают эти устройства, как и многие небольшие компании, поэтому проконсультируйтесь со своим подрядчиком по механике. Подробнее: Механическая вентиляция

» вернуться наверх

Есть ли какие-либо особенности при строительстве с использованием SIP?

Не забудьте загерметизировать все стыки и пустоты монтажной пеной.Герметизация распыляемой пеной обеспечивает непрерывную оболочку изоляции и эффективный воздухонепроницаемый барьер для оптимальной эффективности и производительности.

» вернуться наверх

Нужно ли вентилировать SIP-крышу?

Murus всегда считал, что «холодная» кровля или вентилируемая кровля поверх панелей — лучшее применение. Обычно это достигается путем сначала установки 15-фунтового кровельного войлока на панели крыши, а затем установки 1 или 2 пиломатериалов вертикально от карниза до конька.Эти «ремни» надеваются на центры 16” или 24”, а обшивка (OSB или фанера) крепится поверх обвязок до укладки финишного кровельного материала. Карниз оставляют открытым, а конек вентилируется вентиляционной крышкой. Дополнительную информацию см. в Руководстве по установке Murus.

» вернуться наверх

Нужны ли пароизоляционные материалы в SIP-зданиях?

Нет. Пароизоляция обычно не требуется при строительстве SIP. При правильной установке SIP-панели сами по себе обеспечивают эффективную пароизоляцию.Некоторые государственные или местные правила могут требовать пароизоляции поверх SIP; узнайте у местного представителя по нормам и правилам требования в вашем регионе.

» вернуться наверх

Насколько хорошо SIP блокируют передачу звука?

Степень звукоизоляции конструкционной теплоизоляционной панели зависит от толщины отделочных материалов, таких как гипсокартон и/или наружная обшивка, а также от толщины и типа пенопластового наполнителя. Murus не проводит тестирование STC (коэффициент передачи звука) для наших продуктов, но многие из наших клиентов подтверждают бесшумность своих конструкций, построенных с помощью SIP Murus.

» вернуться наверх

Можно ли интегрировать SIP с другими типами строительных систем?

SIP легко интегрируются с большинством других типов строительных систем, таких как ICF, монолитный бетон, шлакоблоки, фермы крыши и стержневой каркас.

» вернуться наверх

Как черепица или металлическое кровельное покрытие укладываются на СИП-панели Murus?

Зависит от того, какой материал отделки крыши будет использоваться. В конечном счете, детали установки и техническая информация о конкретном кровельном продукте должны быть проверены производителем продукта.

Черепица

: не все производители гонтов гарантируют, что гонты укладываются непосредственно поверх изолированного настила или SIP-панелей. В зависимости от вашего выбора производителя может потребоваться дополнительное вентилируемое помещение для гарантии. Предпочтительный и рекомендуемый метод укладки гонтов – на приподнятой вентилируемой поверхности. Полосы обшивки или обвязки привинчиваются вертикально поверх слоя толя к внешней поверхности кровельной панели с шагом от 16 до 24 дюймов. На обвязку наносится слой обшивочного материала в качестве гвоздевой базы для черепицы.Эта система требует как карнизных, так и коньковых вентиляционных отверстий для вентиляции полости и предотвращения конденсации и накопления тепла.

Металл: Для металлической кровли вместо обшивки можно использовать дополнительный слой обвязки, установленный горизонтально.

Дополнительные сведения см. в Руководстве по установке панели Murus.

» вернуться наверх

Что такое гонт? Встречается ли гонт в SIP-зданиях?

Гребень гонта представляет собой выпуклость битумного кровельного материала, такого как черепица, над стыками инженерных деревянных панелей, используемых в кровельных работах.Это вызвано изменениями влажности в нижележащей обшивке и может произойти в традиционных каркасных кровельных конструкциях, а также в кровельных конструкциях SIP. Рельеф не влияет на эксплуатационные характеристики SIP-кровли и носит исключительно эстетический характер. Для исключения возможности нахлестывания гонта поверх стыков СИП-плит может быть уложен дополнительный слой ОСП в шахматном порядке; можно установить холодную крышу; или материалы, отличные от асфальта, могут быть использованы.

» вернуться наверх

Можно ли резать SIP на стройплощадке?

Да.Могут потребоваться специальные инструменты для панели. См. страницу инструментов SIP для получения дополнительной информации.

» вернуться наверх

Можно ли устанавливать встраиваемые светильники в SIP?

Нет, так как в SIP нет вентиляции или воздушного пространства для отвода тепла от светильника, что может создать опасность возгорания.

» вернуться наверх

Как монтируются кухонные шкафы и другие настенные элементы?

Кухонные шкафы и другие настенные элементы можно монтировать непосредственно на СИП или устанавливать на фанерные планки, наклеенные на СИП.Уточните у производителя шкафа рекомендуемые графики крепежа для SIP-панелей.

» вернуться наверх

Как лучше всего защитить SIP Murus от насекомых?

Независимо от того, какой тип конструкции вы строите, будь то SIP или традиционная конструкция из стержней, рекомендуется инициировать и поддерживать регулярную профилактическую программу обработки от насекомых при строительстве в зоне известного риска заражения насекомыми. Большинство компаний по борьбе с вредителями предлагают планы технического обслуживания, периодически или ежегодно продлеваемые, и будут автоматически обрабатывать вашу территорию и строение через заранее определенные промежутки времени.С помощью такой программы и надлежащего ухода за имуществом вы сможете комфортно свести к минимуму риск заражения насекомыми.

» вернуться наверх

Подвержены ли конструкционные изолированные панели плесени и грибку?

В SIP нет пустых полостей, в которых может размножаться плесень и грибок. Однако из-за того, что SIP создают герметичную оболочку здания, высокий уровень влажности может привести к росту плесени и грибка, если влажность не контролируется должным образом с помощью механического осушения и вентиляции.

» вернуться наверх

Можно ли отремонтировать или заменить поврежденные SIP?

Если SIP получает физическое повреждение, следует проконсультироваться с инженером-строителем, чтобы определить степень повреждения и была ли нарушена структурная целостность конструкции. Если повреждение вызвано влагой, следует определить источник влаги и принять меры по смягчению последствий. Если требуется замена SIP или SIP, обратитесь к строителю или установщику, а также к производителю.

» вернуться наверх

Чем Murus отличается от других производителей SIP?

Качество, добросовестность, честность и сервис – вот традиции, которые отличают Murus.
Murus имеет долгую историю, насчитывающую более 30 лет, и доступен по всей стране.

» вернуться наверх

Что включает в себя процесс проектирования и изготовления?

Строительство SIP-здания начинается с проектно-строительной документации и чертежей.Они предоставляются производителю SIP, который использует конструкторскую документацию для разработки подробных рабочих чертежей SIP. После того, как рабочие чертежи утверждены домовладельцем, строителем или профессиональным подрядчиком, SIP изготавливаются и отправляются на строительную площадку.

» вернуться наверх

Может ли Murus спроектировать мой дом?

Murus не предлагает услуги по проектированию, но мы будем рады сотрудничать с вами и вашим дизайнером, чтобы максимально повысить эффективность вашего SIP-дома.

» вернуться наверх

Имеются ли таблицы пролетов и нагрузок для SIP Murus?

Каждый проект уникален, как и требования к нагрузке и пролету для этого проекта.Murus может предоставить необходимую информацию для вашего конкретного применения – позвоните нам по телефону (800) 626-8787.

» вернуться наверх

Какая информация нужна Murus для оценки?

Нам понадобится хороший набор планов с размерами и высотами, чтобы мы могли оценить для вас количество материалов и стоимость услуг.

» вернуться наверх

Куда отправлять планы и документацию?

Отметьте свои планы и документы представителю Murus, с которым вы разговаривали, и отправьте их по адресу:

Компания Мурус, Инк.
PO Box 220 (для почты США)
3234 Route 549 (для FedEx, UPS и т. д.)
Mansfield, PA 16933

Или по электронной почте [email protected]

» вернуться наверх

Каково среднее время выполнения заказа?

Для заказов на предварительно обрезанные панели подождите не менее шести-восьми недель с момента получения компанией Murus вашего подписанного заказа, депозита и чертежей для стандартных панелей OSB. Сроки могут варьироваться, поэтому уточняйте текущее время выполнения заказа у своего представителя Murus.

» вернуться наверх

Существуют ли особые условия хранения панелей после их доставки на стройплощадку?

Murus SIP упаковываются в пакеты и упаковываются в плотный черный пластик перед отправкой. Пластик обеспечивает защиту в течение обычных сроков установки. SIP должны храниться на подступенках, которые поднимают панели достаточно высоко над землей, чтобы создать поток воздуха под связкой. Это поможет предотвратить конденсацию грунтовой влаги на нижней стороне пучка.Для длительного хранения SIP-панелей Murus рекомендует размещать упакованные пакеты панелей в полностью закрытую конструкцию, обеспечивающую защиту от воздействия ветра, дождя, влаги и ультрафиолетового излучения. При отсутствии конструкции рекомендуется накрывать SIP надлежащим защитным брезентом до тех пор, пока они не будут готовы к использованию. Не складывайте пачки более двух штук в высоту. Дополнительную информацию см. в Руководстве по установке панели Murus.

» вернуться наверх

Как долго SIP-панели могут оставаться незащищенными от непогоды после установки?

SIP-панели Murus должны быть полностью покрыты как можно быстрее после установки погодостойкими кровельными, сайдинговыми и отделочными материалами, одобренными нормами, чтобы предотвратить воздействие на OSB непогоды и ультрафиолетовых лучей.

» вернуться наверх

Где я могу узнать больше о конструкционных теплоизоляционных панелях?

Наш опытный, знающий персонал всегда рад помочь с вашими вопросами. Пишите нам по адресу: Email Murus  для быстрого ответа. Или позвоните нам по телефону 800-626-8787 с понедельника по пятницу, с 8:00 утра. до 17:00 Восточное время или оставьте сообщение в нерабочее время, и мы быстро ответим на ваш звонок.

» вернуться наверх

SIP 101 | Структурно-изолированные панели без упаковки

Что такое SIP (структурно-изолированные панели) и как они работают?

Структурные изолированные панели (SIP) представляют собой сборные стеновые и кровельные панели, состоящие из легкой изоляции из пеноматериала с закрытыми порами, зажатой между облицовками OSB конструкционного качества.

Ознакомьтесь со схемой ниже, чтобы лучше понять внутренние и внешние компоненты SIP.

Как они работают?

Сборка панельной конструкции невероятно эффективна. Каждая отдельная панель прецизионно вырезается и маркируется на заводе в контролируемых условиях, а затем отправляется на строительную площадку. Панели поставляются в виде секций 4’x8’ или 8’x24’, готовых к установке на место.

В коротком видео от Ассоциации структурных изоляционных панелей ниже вы можете увидеть, как каждая панель устанавливается на место, создавая внешнюю оболочку дома.

В сочетании с комплектом деревянного каркаса панели SIP оборачиваются вокруг деревянных элементов, закрывая конструкцию. В этом случае бревна несут большую часть нагрузки от крыши, в то время как SIP действуют как прочная воздухонепроницаемая изолирующая оболочка. Обратитесь к изображению ниже, чтобы увидеть, как SIP и Timbers работают вместе, чтобы создать потрясающий и структурно надежный дом.

SIP Планы комплекта деревянного каркаса дома

Преимущества строительства из SIP

SIP существуют уже более полувека, но, кажется, только сейчас они привлекают внимание строителей и домовладельцев во всем мире, которого они заслуживают.Давайте подробнее рассмотрим несколько причин, по которым SIP стали популярной системой стен и крыш.

SIP обеспечивают бескомпромиссную энергоэффективность

Основным преимуществом, которое приходит на ум большинству людей, когда они думают о строительстве с использованием SIP, является энергоэффективность. Это связано с тем, что SIP обеспечивают двухкомпонентное решение неэффективности, связанной с обычным кадрированием 2x.

Во-первых, в стеновых панелях SIP используется сердцевина из пенопласта с закрытыми порами вместо напыляемой пены, одеяла или насыпной изоляции.Изоляция из пенопласта с закрытыми порами намного превосходит альтернативы. Изоляция в виде одеяла обычно имеет значение R от 2,9 до 3,8 на каждый дюйм толщины. Пена, используемая в SIP, имеет R-значение от R-4 до R-6,5 на дюйм толщины.

Что отличает пену с закрытыми порами, используемую в SIP, от распыляемой пены, так это концепцию теплового моста. Тепловой мост — это область или компонент объекта (в данном случае стержня 2×4 или 2×6), который имеет более высокую теплопроводность, чем окружающие объекты, создавая путь наименьшего сопротивления для передачи тепла.SIP-стены практически устраняют необходимость в двойном каркасе наружных стен, что приводит к меньшему количеству тепловых мостов, чем в альтернативе с традиционным каркасом.

Кроме того, SIP представляют собой почти герметичную структурную оболочку, которая помогает свести к минимуму передачу воздуха снаружи внутрь и наоборот. Это уменьшает колебания температуры и влажности воздуха в помещении, что позволяет вашей системе ОВК работать без усилий при низких ежемесячных затратах. В целом изоляция с закрытыми порами в сочетании с воздухонепроницаемой конструкцией позволяет создавать здания с удивительно низким энергопотреблением.

SIP Оптимизация сроков строительства

Стеновые и кровельные панели SIP возводятся значительно быстрее, чем обычная конструкция из стержней. Это может иметь большое значение для строителей и домовладельцев, потому что это одна из самых трудоемких частей строительства дома. В конечном счете, стеновые SIP-панели позволяют обнести дом, просушить его и приступить к внутренней отделке в более короткие сроки.

Перед доставкой SIP-панелей на строительную площадку они предварительно обрезаются с высокой точностью.Поэтому, когда они прибывают на партию, их можно поднять на место, уменьшив избыточность меры в два раза, один раз отрезать, стиль конструкции из палочек. Это экономит значительное количество времени и обеспечивает совершенство на протяжении всего процесса, особенно по сравнению с традиционным строительством, когда материалы измеряются и вырезаются вручную на месте.

Еще одно упрощенное преимущество, связанное с использованием SIP, — электромонтажные работы. SIP включают в себя предварительно встроенные электрические каналы на расстоянии 17,5 ″ и 44 ″ от нижней части панели.Это значительно сокращает время, затрачиваемое электриком на грубую проводку в вашем доме. В целом, обеспечение более упорядоченного процесса нового строительства.

SIP помогают сэкономить деньги

SIP помогают строителям и домовладельцам значительно снизить затраты на оплату труда. Если вам когда-либо приходилось строить из традиционных материалов, вы знаете, что невероятно много времени тратится на резку и сборку деталей, чтобы они соответствовали планам. Это не обязательно с SIP.На самом деле, построить весь дом можно всего за несколько дней, потому что SIP-панели уже вырезаны, измерены и проверены на заводе.

Поскольку нехватка квалифицированной рабочей силы в США продолжает расти, рабочая сила быстро становится одним из самых дефицитных ресурсов в строительной отрасли. Традиционные методы строительства увязают в истощении рабочей силы, а сроки строительства продлеваются из-за проблем с глобальной цепочкой поставок. Это поставило потенциальных домовладельцев, заинтересованных в новом строительстве, в затруднительное положение.

Строители могут решить обе проблемы, перейдя на строительство SIP. Во-первых, простота установки требует меньших трудозатрат, что позволяет использовать винты меньшего размера с большей эффективностью. Во-вторых, когда вы строите с помощью SIP, вы больше не зависите от местной лесопилки и проблем цепочки поставок, с которыми они сталкиваются. Вы знаете, что когда вы размещаете заказ у известного производителя, вы получите сборную стеновую систему на месте, вовремя и по цене, которую вы обещали за несколько месяцев до этого.

Еще одним уникальным свойством дома из SIP является экономия затрат в течение всего срока службы, связанная с энергоэффективностью конструкции. Дома SIP спроектированы так, чтобы быть герметичными и энергоэффективными (см. Энергоэффективность выше). В результате домовладельцы, которые строят с SIP, видят экономию до 60% на отоплении и охлаждении по сравнению с традиционным домом.

SIP обеспечивают превосходную прочность

Один из вопросов, который мы получаем ежедневно, заключается в том, можем ли мы построить дом из SIP в «таком-то и таком-то» месте из-за высоких ветровых, снеговых или сейсмических нагрузок.Ответ почти всегда ДА!

Стеновые и кровельные панели со структурной изоляцией выдерживают почти в два раза большую вертикальную и горизонтальную нагрузку, чем традиционная двойная каркасная стеновая система. Панельный дом может быть построен почти везде, где каркасно-каркасная конструкция соответствует номиналу, обеспечивая при этом дополнительные преимущества для людей, строящих в местах с высокими требованиями к нагрузке.

Другим дополнительным преимуществом, связанным с надежностью SIP, является гибкость конструкции. При обрамлении дома стандартным 2-кратным пиломатериалом вам часто приходится перепроектировать в определенных местах, чтобы получить желаемый дизайн.Явная прочность SIP дает больше свободы в дизайне без добавления каких-либо дополнительных материалов.

SIP-стены обеспечивают звукоизоляцию

Вспененный полистирол (EPS) SIP-панели обеспечивают невероятную звукоизоляцию. Пенополистирол обладает поглощающими и изолирующими характеристиками, которые в сочетании с обшивкой из OSB помогают приглушать и уменьшать передачу звука между стенами. Насыпная и одеяльная изоляция не имеет характеристик развязки, что обеспечивает значительную передачу звука и вибрации.

Большинство домов из SIP построены с использованием панельной системы снаружи и стандартного двойного каркаса внутри. Важно понимать, что SIP также можно использовать в качестве внутренних стен. Особенно приятно использовать звукоизоляционные свойства внутренних стеновых систем SIP при проектировании домашнего офиса, кинозала или личной студии.

SIP помогают предотвратить заражение насекомыми и грызунами

Не все SIP созданы одинаковыми, но когда вы работаете с известным производителем, вы можете рассчитывать на продукт, который не только структурно прочный и хорошо изолирован, но и устойчив к грызунам и насекомым.

Компания Extreme Panel Technologies, лидер в производстве SIP-панелей, применяет в своем производственном процессе обработку боратом цинка. Борат цинка помогает защитить OSB-обшивку стен и кровельных панелей от биологических элементов, таких как грибковое разложение, и препятствует повреждению насекомыми. Обработка также нетоксична и безопасна для людей, домашних животных и окружающей среды.

Для получения дополнительной информации об обработке оксидом цинка для панелей Extreme Panels Structure Shield ознакомьтесь с подробной брошюрой о продукции.

Как установить SIP-панели — понимание конструкции SIP

Теперь, когда у вас есть общее представление о том, что такое SIP-панели, как они работают и какие преимущества они предоставляют обычному домовладельцу или строителю, мы можем углубиться в технические аспекты. панелей.

Присоединяйтесь к нашему производителю панелей, компании Extreme Panel Technologies, которая проведет вас через серию видеороликов из 18 частей, подробно описывающих установку SIP. К концу серии вы будете иметь полное представление о том, как строится дом из SIP, и сможете решить, подходит ли он для вашего проекта или нет!

18 Часть видео серии — от Фонда Electrical

Extreme Panel Введение

Понимание того, что включено в ваш пакет SIP панели

Как прочитать чертежи SIP панель

0

Чтобы установить SIP нижние плиты

Как установить SIP настенные панели

Как установить коробку сплайны в SIP настенные панели

0 Как установить угловой пиломатериалы в SIP панелей

Как установить верхние тарелки в панелях SIP

Как установить верхние прокладки пластины в панелях SIP

0 Как установить окно Buckling в SIP-панелях

Как установить панель ленты на стеновой SIP-панели

Способ крепления Палочки в рамке интерьерные стены для SIP наружные стены

Как установить панели крыши SIP

Как установить и уплотнять хвост карманный материал в панелях крыши SIP

Как установить ленту панели SIP На RE RIDGEBEAM

Как запечатать хребту панели крыши SIP

0 Как проволочать панель SIP — Советы и трюки

Механическое преимущество использования SIPS

%PDF-1.3 1 0 объект > эндообъект 2 0 объект > эндообъект 3 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 4 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] /Аннотации [ > > > > > > > ] >> эндообъект 5 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] /Аннотации [ > > ] >> эндообъект 6 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 7 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 8 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 9 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 10 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 11 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 12 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 13 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 14 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 15 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 16 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 17 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 18 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 19 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 20 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 21 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 22 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 23 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 24 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 25 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 26 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 27 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 28 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 29 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 30 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 31 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 32 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 33 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 34 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 35 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 36 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 37 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 38 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 39 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 40 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 41 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 42 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 43 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 44 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 45 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 46 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 47 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 48 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 49 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 50 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 51 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 52 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 53 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 54 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 55 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 56 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 57 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 58 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 59 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 60 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 61 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 62 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 63 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 64 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 65 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 66 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 67 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 68 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 69 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 70 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 71 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 72 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 73 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 74 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 75 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 76 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 77 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 78 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 79 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 80 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 81 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 82 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 83 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 84 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 85 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 86 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 87 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 88 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 89 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 90 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 91 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 92 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 93 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 94 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 95 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 96 0 объект > /XОбъект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 97 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 98 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 99 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 100 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 101 0 объект > /Шрифт > /ProcSets [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 612 792 ] >> эндообъект 102 0 объект > эндообъект 103 0 объект > поток Икс\- [email protected]_$_$[J(fGg

r7dȏ7H ͏ &O/2Ө# ~9 #}Voq;{7?az| oLx|1 }C= d™rf>V/u[osj

Разница между изоляционными панелями из полиуретана и минеральной ваты

В этом сообщении блога вы найдете все, что вам следует знать о разнице между металлическими панелями с изоляцией из полиуретана и минеральной ваты.Во-первых, мы объясним разницу в изолирующей сердцевине панели. Во-вторых, мы углубимся в детали и более подробно объясним различные характеристики сэндвич-панелей PUR и Rockwool.

ИЗОЛЯЦИОННЫЙ СЕРДЕЧНИК ИЗОЛЯЦИОННОЙ МЕТАЛЛИЧЕСКОЙ ПАНЕЛИ

Разница между изоляционными панелями из полиуретана и минеральной ваты заключается в изолирующей сердцевине панели.

Изолирующая сердцевина полиуретановой панели представляет собой жесткий пенополиуретан (PUR или PU).Он заливается между двумя металлическими опорами во время производства. Эта пена при контакте с воздухом затвердевает и склеивает две пластины вместе, создавая монолитный продукт с очень высокими изоляционными свойствами.

Жесткие изоляционные материалы из полиуретана (PUR) очень эффективны, легки, и многие из них могут приклеиваться к большинству материалов. Чрезвычайно низкая теплопроводность и высокое отношение прочности к весу в сочетании с превосходной универсальностью производства позволяют производить целый ряд продуктов.В результате изоляционные материалы PUR являются естественным выбором для большинства применений в строительстве.

Изолирующим сердечником панели Rockwool является минеральная вата, также называемая минеральной ватой. Минеральная вата наклеивается между двумя листами и образует монолитное изделие.

Минеральная вата – любой волокнистый материал, образованный путем прядения или волочения расплавленных минеральных или каменных материалов, таких как шлак и керамика. Применение минеральной ваты включает теплоизоляцию (как структурную изоляцию, так и изоляцию труб, хотя она не так огнестойка, как высокотемпературная изоляционная вата), фильтрацию, звукоизоляцию и гидропонную среду для роста.

В ЧЕМ РАЗНИЦА МЕЖДУ ЭТИМИ ДВУМЯ ТИПАМИ ИЗОЛЯЦИОННЫХ ПАНЕЛЕЙ:
  1. Значение изоляции;
  2. Поведение огня;
  3. Звукоизоляция;
  4. Манипуляции и установка на место.

Давайте рассмотрим эти различия более подробно.

Значение изоляции

Изоляционные свойства полиуретана выше, чем у минеральной ваты. Что это означает? Это означает, что при одинаковой толщине изоляции полиуретан изолирует больше.Затем полиуретановая панель толщиной 50 мм изолирует так же, как панель из минеральной ваты толщиной 80 мм.

Полиуретановая панель толщиной 50 мм изолирует так же, как панель из минеральной ваты толщиной 80 мм

Поведение при пожаре

Полиуретан представляет собой органическое соединение, изображения которого в большей или меньшей степени склонны разжигать пламя. Минеральная вата состоит из неорганических элементов, поэтому не способствует распространению пламени. Что это значит? Это означает, что там, где есть потребность в продукте, гарантирующем огнестойкость в течение часа, двух или трех часов, необходимо прибегнуть к панели из минеральной ваты.

Здесь вы можете найти полезную информацию о разнице между реакцией и сопротивлением огню.

Минеральная вата не способствует распространению пламени

Звукоизоляция

Основным преимуществом панели из минеральной ваты является ее превосходный вклад в снижение уровня шума, поскольку волокна из минеральной ваты разбивают акустические волны и снижают их интенсивность.

Наконец, манипуляции и установка на место.

Основные отличия связаны с тем, что минеральная вата тяжелее полиуретана и, следовательно, затрудняет обращение и, следовательно, требует большего опыта для обращения с панелями и их установки.

КОНТАКТЫ

Чтобы узнать больше о разнице между изоляционными панелями из полиуретана и минеральной ваты, вы можете связаться с нами по телефону +44 7887 884768. Вы также можете связаться с нами по адресу [email protected]или заполнив контактную форму ниже.После того, как вы свяжетесь с нами, мы можем предоставить вам бесплатное предложение, а также обсудить наши продукты и услуги.

быстровозводимых домов высокой производительности

Архитектура с SIP-панелями: быстровозводимые дома с высокими эксплуатационными характеристиками

Casa Altom / включает + Пальма. Предоставлено Incompass + Пальма УчаствоватьУчаствовать

НС

https://www.archdaily.mx/mx/964918/arquitectura-con-paneles-sip-casas-prefabricadas-de-rapida-construccion-y-alto-rendimiento

SIP-панели

, названные в честь них на английском языке — изолированные структурные панели — представляют собой самонесущие панели, состоящие из жесткого пенопластового сердечника, обычно зажатого между двумя конструкционными оболочками OSB.доски. Легкие и прочные панели производятся контролируемым образом на заводе, а затем доставляются на строительную площадку, что позволяет быстро монтировать полы, стены и потолки и создавать плотную тепло- и акустическую оболочку. Толщина доски будет соответствовать сумме толщин каждого из ее компонентов, а ее вес не должен превышать 20 кг на квадратный метр.

Несмотря на то, что двухжильная схема оболочки и изолирующего сердечника является наиболее распространенной – выдерживая постоянные нагрузки до 5 кг/м 2 и временные нагрузки более 30 кг/м 2 – существуют варианты, включающие дополнительные деревянные каркасы для увеличения их жесткость.Такая высокая механическая стойкость достигается, например, приклеиванием к его различным компонентам прессованием полиуретановой эмульсией. Кроме того, в каждой панели могут быть предусмотрены углубления для прохода коммуникаций и других каналов. Спасибо. Предварительная обработка Подсчитано, что ее использование может сократить время строительства более чем на 50% по сравнению с традиционными методами, а также устранить большое количество отходов, характерных для строительства на месте.

© Brizmaker / Shutterstock © SV Production / Shutterstock

Однако каждый проект индивидуален, и важно, чтобы состав и размеры используемых SIP-панелей соответствовали их характеристикам, от требований жильцов до климатических условий, в которых они будут жить. приходится сталкиваться.В вашем случае пожаробезопасность. Как внешние покрытия, так и изоляционные жилы должны соответствовать местным нормам, включая вещества и/или добавки, препятствующие воспламенению. Что касается процесса монтажа, то самый простой способ – монтировать модули на деревянные перемычки, прикрепляя различные панели клейкими полосками меньших размеров.

Дом из СИП-панелей / Алехандро Соффиа + Габриэль Рудольфи. Фото © Felipe Fontiquela

Рассмотрим успешное применение SIP-панелей в реальных случаях жилой архитектуры.

В Casalarga Панели SIP, разработанные Алехандро Софией в Качагуа, Чили, воплощают намерение архитектора внедрить воспроизводимую строительную систему, которая позволила бы представить преимущества высококачественной архитектуры в огромном масштабе. По словам архитектора, «чтобы воспользоваться преимуществами готовых систем, в этом случае отсеки строго реагируют на удвоение модулей, когда они поступают с завода. Таким образом, материалы и процессы сокращаются, что приводит к экономии средств и времени.По своей ширине дом состоит из 33 панелей длиной 4,88 метра и длиной 40 метров и общей площадью 426 квадратных метров. «Базовая база оптимизирует размеры пластин и настраивается в соответствии с требованиями программы, которые обслуживаются разной длины», — добавляет он.

Казаларга / Алехандро София. Изображение © Juan Duran Sierralta Casalarga / Alejandro Sofia. Фото любезно предоставлено Алехандро Софией хитов Casalarga / Алехандро. Предоставлено Алехандро София хитов Casalarga / Алехандро.Предоставлено Алехандро София хитов Casalarga / Алехандро. Предоставлено Алехандро София

Также в Чили приют без дачи Его весь периметр построен из SIP-панелей толщиной 21 см, что обеспечивает легкое решение для удаленного строительства, обеспечивая при этом оптимальную теплоизоляцию. Панели образуют сплошные стены в большой части объема и покрыты панелями из обожженной сосны Что такое запрет? ) За границей.

Беженец Дакка / Ла Даша. Фото © Nico Seih REFUGIO LA DACHA / DRAA.Благодаря DRAA

SIP-панели также можно комбинировать с другими строительными решениями. В доме Тома из окружающего + пальма панели были объединены с деревянными столярными изделиями, что позволило построить фундаментные колонны, балки, внутренние и внешние распорки, облицовку и пол. В этом случае SIP-панели снаружи покрыты необработанной древесиной Орегонской сосны, которая со временем поседеет.

Casa Altom / включает + Пальма. Фото © Андрес Матурана Casa Altom / включает + Пальма.Предоставлено Incompass + Palma Casa Altom / включает + Palma. Предоставлено Incompass + Palma

Инженеры embass + palma обнаружили такое же гибридное решение в доме в Альто-Гранде, стандартизировав деревянные конструкции и SIP-панели «для создания модульной координации между всеми его строительными элементами». Панели в этом проекте покрыты цинковыми панелями.

Дом в Альто-Гранде / включает + Пальма. Фото © Andres Maturana Дом в Альто-Гранде / включает + Пальма. Предоставлено Incompass + Palma Дом в Альто-Гранде / включает + Palma.Предоставлено Incompass + Palma

Организация строительных элементов в соответствии с процессом сборки сборных материалов, крышек дома На строительство ушло 5 месяцев. Команда архитекторов и территориальных отделов SAA внедрила SIP-панели в напольное покрытие, стены и потолки, покрыв их с видимой стороны натуральным деревом в деревенском стиле.

Дом Шляп / Архитектура + Шиитский район. Фото © Nico Seih House Caps / Архитектура Shuaiba + District. Предоставлено архитектурным бюро Shuaiba + District

В доме оригами команда Mas Fernandez Arquitectos + OR Arquitectos использовала SIP-панели, покрытые обработанной сосновой древесиной, чтобы обеспечить достаточную теплоизоляцию корпуса.Эта строительная система была смешана с металлической конструкцией, что позволило сохранить наибольшее количество светильников в проекте.

Дом оригами / Mas Fernandez Arquitectos + OR Arquitectos. Фото © Nico Seih Casa Origami / Mas Fernandez Arquitectus + или Arquitectus. Предоставлено Mas Fernandez Arquitectos + OR Arquitectos

The Oller House Caracas Открытый бетон сочетается со стенами, перегородками и потолками из SIP-панелей, снаружи облицованных жестью, а внутри — деревом.

Casa Oller Caracas / Yanez Hormazbal Arquitectos.Фото предоставлено Yáñez Hormazabal Arquitectos Casa Oller Caracas / Yanez Hormazabal Architects. Предоставлено Yáñez Hormazábal Architects

Команда, состоящая из Benjamin Goñi Arquitectos и Claro + Westendarp Arquitectos, выбрала SIP-панели в качестве своей основной двухкомпонентной строительной системы. Дома-близнецы на юге Чили за хорошую теплоизоляцию. Модульная система позволила добавить традиционные для архитектуры района элементы, такие как шифлонеры, а «вместо того, чтобы делать карнизы окончанием крыши, в оконные проемы встраиваются рамы, чтобы дождь не попадал на крышу». окна».

Casas Lago Colico / Benjamin Goñi Arquitectos + Claro + Westendarp Arquitectos. Фото © Andrés Goñi H Casas Lago Colico / Benjamin Goñi Arquitectos + Claro + Westendarp Arquitectos. Предоставлено Benjamin Goñi Architects + Clear + Westendarp Architects

В доме Lerida SIP-панели использовались SIP-панелями для расширения и ремонта дома с 1970 года, архитекторы Кристиан Язиги и Кресент Бом Алимпарти. «Для вмешательства первого уровня было выбрано строительство из существующих материалов дома, железобетонных и каменных стен, а второй уровень построен из SIP-панелей и вентилируемого деревянного фасада.

Casa Lerida / Christian Yazigi + Crescent Bohm Almbarti. Фото © Aleson del Villar Casa Lerida / Christian Yazigi + Crescent Bohm Almbarti. Предоставлено Casa Lerida / Cristian Yazigi + Crescente Böhme Alemparte

снаружи обшит металлическими панелями классные доски черный Дом WV Кристиана Ромеро Валенте состоит из конструкции Metalcon , из которой состоят стены и небо. Чтобы изолировать его тепло, на наружную поверхность были добавлены внутренний слой и SIP-панели, что позволило устранить мосты холода и интегрировать систему вентиляции с высокоэффективной рекуперацией тепла.

WV House / Кристиан Ромеро Валенти. Фото © Nico Seih Casa WV / Кристиан Ромеро Валенте. Предоставлено Кристианом Ромеро Валенти

Узнайте больше о проектах, созданных с использованием SIP-панелей. Здесь.

материалы и инструменты для производства

Панели из жестких листов обшивки с заключенным между ними утеплителем – материал, позволивший многократно ускорить и удешевить строительство.

Американский инженер и дизайнер Фрэнк Ллойд Райт, желая реализовать проект здания, где были бы минимальные затраты на отопление, освещение и кондиционирование, в 30-х годах прошлого века изобрел композитную панель с сотовым заполнителем.Панели Райта имели недостатки, но были легкими, дешевыми и безопасными. Идею подхватили американские производители стройматериалов, технология их создания упростилась, и панели стали производиться серийно.

Панельные материалы

СИП (СИП) — конструкционная теплоизоляционная панель, применяемая при возведении каркасных сооружений. Его средний слой является утеплителем, наружные – утеплителем. Панели легко выдерживают нагрузку и обеспечивают надежную теплоизоляцию. Сегодня технология SIP используется для строительства жилых и коммерческих зданий по всему миру.Более 80% жилых домов в США, Канаде и Европе построены с использованием SIP-панелей.

Ламинированные панели изготавливаются из различных материалов (со стальными, алюминиевыми, асбестоцементными листами), но термин СИП чаще всего означает, что для наружных слоев используются древесные материалы:

  • ориентированно-стружечная плита;
  • гипсоволокнистый лист
  • ;
  • лист гипсокартона
  • ;
  • Зеленая доска — .

Теплоизоляция обеспечивается пенами:

  • вата минеральная базальтовая;
  • пенополиуретан
  • ;
  • фенолформальдегидная пена;
  • Пенополистирол
  • .

Идеальную геометрию панелей фиксирует средний слой, он способствует жесткой фиксации деталей облицовки, армируя все изделие.

Таблица: размеры, толщина и средняя стоимость

Размер, мм

Толщина, мм

Цена за панель, руб.

Преимущества использования SIP-панелей в строительстве

Сейсмостойкость.Здания, построенные из SIP-панелей, неоднократно проходили испытания. Их сейсмостойкость проверена с помощью оборудования, способного имитировать землетрясение различной интенсивности.


Недостатки материала

Недостатком СИП-панелей является горючесть материалов, из которых они изготовлены, экологическая опасность. Производители, имеющие авторитет на рынке, снабжая свою продукцию сертификатами качества, предлагают экологически чистые СИП-панели, обработанные антипиренами.Выделение токсичных веществ таким материалом не превышает санитарных норм, принятых во всем мире.

Несмотря на скепсис приверженцев традиционных для России стройматериалов, эксперты прогнозируют широкое использование SIP-технологии в связи с ростом потребительского доверия.

Посмотрите видео Discovery Channel о SIP-панелях:

СИП-панели

активно используются во всем мире для строительства прочных и недорогих жилых домов.Популярность таких строительных изделий обусловлена ​​их особыми свойствами.

СИП-панели – отличный материал для строительства частного дома

Структурно-изоляционные панели (СИП) – это строительные изделия, изготовленные из двух плит ОСП (ориентированно-стружечных), между которыми размещен слой пенополистирола. Для соединения этих элементов между собой используется полиуретановый однокомпонентный клей. Готовая панель крепится к деревянной балке. Ориентированно-стружечные плиты изготавливают из опилок длиной около 13-14 см и толщиной около 0,00 см.толщиной 6 мм. Важный момент. Опилки ориентированы в разные стороны (так получается всем известная фанера). В них добавляется смолистый специальный состав. Склеивает деревянные детали в единую конструкцию.

Пенополистирол выполняет роль утеплителя. Этот материал имеет высокую прочность и малый вес. Не промокает, полностью гигроскопичен. В пенополистироле грызуны не заводятся. Кроме того, он практически не деформируется при длительной эксплуатации. Соединение изделий СИП между собой осуществляется по стандартной схеме «шип-паз».Такие панели для строительства дома характеризуются целым комплексом положительных свойств:

  • Незначительная нагрузка на грунт за счет малого удельного веса. Благодаря этому требования к фундаменту для конструкций из СИП-панелей минимальны.
  • Высокая надежность и долговечность строящихся домов. Интересующие нас панели легко выдерживают нагрузку до 2 тонн в поперечном направлении и до 10 в вертикальном направлении.
  • Повышенная тепло- и звукозащита.
  • Пожарная и экологическая безопасность.

Построить дом из СИП панелей своими руками несложно за очень короткий срок (3–3,5 месяца). Готовый жилой дом, построенный по рекомендованной технологии, гарантированно прослужит не менее 75–80 лет. Позже мы более подробно поговорим о правилах строительства таких домов.

Что необходимо приобрести для самостоятельного изготовления СИП плит?

СИП-панели своими руками изготовить относительно просто.Правда, вам придется грамотно подобрать материалы для такой операции и запастись специальным оборудованием. Наружные слои панелей выполнены из плит ОСБ-3. Желательно, чтобы они были произведены известной фирмой. Тогда вы можете быть уверены, что они используют экологически чистые смолы. Пенополистирол следует брать марок С-25-35. Клей требует особого внимания, чтобы соединить все слои в один. Для самодельных СИП-панелей необходимо использовать составы, обладающие длительным сроком службы, широким диапазоном температур применения (от +50 до -40°С) и высокой влагостойкостью.Рекомендуемый клей для SIP-изделий:

  • Macroplast UR 7229 или 7228;
  • Клейберит;
  • Авенир;
  • ТОП-УР (15–40).

Эти клеи не содержат летучих соединений, вредных для здоровья растворителей, пластификаторов, дорогих наполнителей. Они разработаны специально для СИП-панелей, отличаются повышенной адгезионной прочностью и необходимой технологической вязкостью.

Любой полиуретановый клей из списка выше обеспечивает влаго- и термостойкое, а также эластичное соединение компонентов СИП-изделий.

Вам также понадобится пресс, используемый при производстве сэндвич-панелей. Если такового нет, можно заменить его вакуумным насосом. Еще одним обязательным инструментом является терморез (или термонож). Представляет собой трубчатый электронагреватель, закрепленный на теплоизолированной ручке. Термонож необходим для нарезки продуктов на куски нужного размера и расплавления утеплителя. Изготовление СИП-панелей своими руками следует проводить на ровной поверхности (на столе) определенной длины.Его размеры всегда берутся большими по отношению к геометрическим параметрам изготавливаемых изделий. Клей на слои СИП-панелей будем наносить либо зубчатым резиновым шпателем, либо специальным распылителем.

Изготавливаем изделия из СИП своими руками — простая технология

Лист ОСП укладываем на рабочий стол, на поверхность плиты наносим клей. У вас должен получиться не сплошной слой состава, а с бороздками. В зависимости от используемого инструмента (кельма, краскопульт) расход клея на квадратный метр листа составляет 150–200 г.выпрямить его. Затягивать процесс нельзя, так как клей достаточно быстро полимеризуется. Если это произойдет, готовое изделие будет ненадежным и малопрочным. Построить дом из СИП-изделий такого типа будет проблематично.

Теперь сделайте на пенополистироле канавки для клея, положите на него вторую ориентированно-стружечная плита, прижмите. Далее изделие отправляется под пресс. При отсутствии таковых следует поступать иначе. Нужно сделать сразу 5-7 полотнищ по описанной методике (каждое последующее изделие собирается непосредственно на предыдущем), а затем накрыть получившийся стопку тентовой тканью.Из последних необходимо сделать герметичную крышку. Просто приклейте ткань по краям космофеном или любым другим быстросхватывающимся клеем.

Возьмите вакуумный насос, используйте его, чтобы откачать воздух из-под крышки. Это действие приводит к тому, что каждый квадрат самодельных панелей находится под давлением около одной тонны. Метод называется вакуумным прессованием. Панели выдерживают в вакууме примерно 60 минут. После этого снимите тентовое полотно и оставьте стопку СИП-изделий (в горизонтальном положении) на 24 часа.Через сутки прикрепить с помощью бокового деревянного бруса к панели (к одной из сторон). Обеспечивает жесткое крепление СИП-плит между собой при строительстве каркасных домов. Брус можно не клеить, а прикрутить подходящим по размеру крепежом. Панель готова к использованию!

Выполняйте все работы в защитных очках, перчатках и халате с длинными рукавами. Производство панно должно осуществляться в хорошо проветриваемом и освещенном помещении. В домашних условиях можно производить SIP-изделия любых размеров.Желательно, чтобы они соответствовали размерам дома, указанным в проекте. Стандартные размеры рассматриваемых нами панелей – 250 на 125 и 1280 на 125 см. С такими конструкциями работать проще всего. Они подходят для любого типового строительного проекта по возведению частного жилища. При использовании изделий с подобными габаритами получается минимум соединительных швов, а значит, построенный дом будет по-настоящему теплым.

Строим дом по каркасной технологии — первые этапы эксплуатации

Жилые дома из СИП-панелей допускается устанавливать на свайно-винтовые, ленточные, плитные фундаменты.Тип основания выбирается на месте. Здесь важно учитывать состояние почвы. Если на участке нет грунтовых вод, а земля ровная, сделайте простой ленточный фундамент. Для пучинистых, заболоченных грунтов больше подходят свайные фундаменты. Далее приводим схему как построить дом на ленточном фундаменте:

  1. 1. Вы очищаете отведенный под строительство дома земельный участок от корней деревьев и мусора. Выкопайте небольшое углубление для фундамента (вручную или с помощью тяжелой строительной техники).
  2. 2. Изготовить деревянную опалубку по стандартной технологии, залить в нее бетонную смесь.
  3. 3. Установите шлакоблоки на изготовленное ленточное основание. Укрепите их, а затем залейте бетоном. Шлакоблоки не требуются. Их рекомендуют для случаев, когда дом строится в болотистой местности, в регионах с частыми дождями и обильными снегопадами. Вместо блоков можно просто залить цоколь будущего строения бетонной смесью.
  4. 4. Уложить гидроизоляционный слой на фундамент (обычно рубероид).
  5. 5. Установите первую СИП-панель непосредственно на гидроизоляцию. Самое первое изделие должно быть четко совмещено с углом обустроенного фундамента. Далее укладывают следующие панели, заполняя места их стыковки монтажной пеной.

Выполнив все эти действия, вы получите полноценный пол в своем доме. Он будет очень прочным. Здесь важно лишь постоянно проверять уровень установки СИП-панелей, чтобы исключить риск отклонения основания пола от горизонтали.Еще один момент. Торцы монтируемых изделий необходимо закрыть обвязочными досками. Последние крепятся к панелям монтажной пеной. Не забывайте также о необходимости сверления технологических отверстий в полу. Они нужны для организации канализационной и водопроводной системы. Отверстия в СИП-панелях следует подготовить заранее – до устройства чистового пола.

Собираем жилой дом — действуем аккуратно, но уверенно!

Сборка дома из СИП панелей начинается с возведения несущих стен и .Делать это нужно четко по чертежам и схемам строительного проекта. А затем приступайте к установке SIP-изделий прямо в готовый каркас. Панели крепятся без пустот и зазоров. Герметичность соединения гарантирует уют и тепло в доме. Все швы необходимо заполнить монтажной пеной. Используйте для этих целей полиуретановые составы.

Панели соединяются между собой путем вклеивания бруса (используется монтажная пена), который должен ровно входить в их пазы.Крепление СИП-изделий к потолкам и платформе пола производится по аналогичной (шип-паз) схеме. При этом функцию шипа выполняют обвязочные доски (соответственно верхняя и нижняя) необходимых размеров. Примечание. Толщина нижней доски (ее часто называют установочной доской) берется не менее 2,5 см (оптимально – 4 см).

Угловые соединения выполняются таким же образом. А вот монтажная доска в такой ситуации крепится к панелям, установленным вертикально.Крепление панелей в местах стыков обычно выполняется шурупами по дереву. Они обеспечивают необходимую прочность. Некоторые мастера предпочитают использовать не саморезы, а гвозди (понадобится специальный). После сборки каркаса укладывают полы и деревянный брус. Осталось сделать крышу. Он также оборудован SIP-панелями. Специалисты советуют соорудить специальную конструкцию для удержания стропильной системы. На последнюю после ее возведения монтируются СИП-изделия.

На этом монтажные работы можно считать завершенными.Приступайте к прокладке электропроводки и других коммуникаций, установке дверных и оконных конструкций. Панели внутри дома обычно отделаны изделиями из натурального дерева. Более бюджетный вариант – облицовка гипсокартонными листами. Снаружи отделку лучше делать сайдингом. Крышу можно покрыть популярными в наши дни ондулином или металлочерепицей. Можно использовать и другие кровельные материалы.

Строительство небольшого жилого дома из SIP плит займет 2-3 человека не более 90-100 дней.Если здание строится в два этажа, время на выполнение работ не увеличивается. Но в этом случае для работы на высоте придется привлекать еще несколько помощников или использовать специальные подъемно-транспортные устройства. Удачи вам в строительстве!

Сип панели

– это удобный материал с отличными характеристиками и длительным сроком службы, позволяющий возводить здания в кратчайшие сроки. Сип-панельные дома имеют свои сильные и слабые стороны, которые необходимо будет детально изучить.Этот материал приобрел свою популярность в Канаде, но после его стали активно использовать по всему миру. Сип-технология строительства домов не отличается особой сложностью, поэтому этот материал в последнее время используется все чаще.

Что такое SIP

Структурная теплоизоляционная панель, состоящая из двух листов OSB по краям и сердцевины из утеплителя — это материал, из которого строятся дома по так называемой канадской технологии

Структурная теплоизоляционная панель, состоящая из двух листов ОСП по краям и сердцевины из утеплителя – это материал, из которого строятся дома по так называемой канадской технологии.Являясь готовым продуктом, произведенным в промышленных условиях, панели полностью готовы к строительству дома, они могут быть разных размеров, толщины, допускается вариативность содержания утеплителя, что можно увидеть в видео материале.

Склеивание листовых материалов осуществляется клеевым составом, при этом соблюдение технологических особенностей склеивания обязательно: любое упущение чревато нарушением качественных показателей готового изделия.Именно поэтому склейка осуществляется под давлением 15-19 тонн, что позволяет использовать материал не только для обустройства стеновых конструкций, но и в качестве плит перекрытий и крыш.

Панельная композиция

Преимущества сип домов обеспечиваются за счет состава этого материала. Состоит из следующих элементов:

  • Основой такого изделия является OSB-плита. Эти плиты изготавливаются на основе длинных и узких щепок, уложенных слоями и уплотненных так, чтобы они лежали перпендикулярно друг другу со всех сторон листа.Такая технология производства повышает гибкость изделия при нагрузках в разных плоскостях, таких свойств нет у обычной древесины. Часто для сип панелей используют щепу на основе сосны или осины. Эти плиты на 97% состоят из древесины, остальное — связующие компоненты. Конструкции обработаны специальным водоотталкивающим раствором, обеспечивающим защиту от влаги, гниения и механических воздействий.
  • Также используется пенополистирол
  • , который отличается низкой теплопроводностью при легком весе.При изготовлении в полистирольную массу добавляют газ. В зависимости от свойств продукта вещество может сильно различаться, например, для огнеупорных конструкций используется углекислый газ. Лист такого изделия толщиной всего 11 см способен обеспечить уровень теплоизоляции, сравнимый со стеной, состоящей из силикатного кирпича толщиной 2 м.

Состав сип панели

Зная, что такое сип панели, каковы их плюсы и минусы, несложно понять, почему этот материал так часто используется для строительства зданий.

Виды сип панелей

По их видам, основным сочетаниям и характеристикам можно определить назначение и размеры элементов

По их видам, основным сочетаниям и характеристикам можно определить назначение и размеры элементов:

  1. OSB, PPP, OSB — одни из самых распространенных европейских стандартов панелей. Плита шириной 1,25 м, длиной 2,5-2,8 м с толщиной облицовки и утеплителя в количестве, равном толщине панели, что составляет для листов ППС: 100, 150, 200 мм, а ОСП 6-25 мм.Производители чаще всего используют ДСП толщиной 9, 12 мм, а размеры готовых изделий вариабельны и зависят от области применения, например, для кровельных и перекрытий выпускаются более узкие элементы (625, 600 мм). При соблюдении технологии эта стандартная модель способна выдержать нагрузку в 10 тонн вертикального формата и 2 тонны поперечного формата. Вес панели с размерами (мм) 2500*1250*174 составляет 56 кг.
  2. DSP, PPS, DSP — размеры данной сип панели 1.2 ширина и длина до 3,0 метров. Относится к классу горючести Г1, вес 120 кг. Специалисты утверждают, что использование этих элементов в строительстве позволяет получить дом, ничем не уступающий по функциональности газобетонным блокам, однако СИП-панели дешевле и практичнее, а также легче по весу. Но есть недостаток — недолговечность. Кроме того, этот вид продукции несколько выше стандартных панелей.
  3. LSU, PPS, LSU – это панели, в которых используется стекломагниевый лист, поэтому с размерами 1.22*2,44 м, вес элемента 68 кг. Отличительным качеством являются армирующие слои, благодаря чему плита имеет высокие показатели прочности. При этом СМЛ не горит (присвоен класс НГ), легко пилится, легко гвоздится, отделывается и имеет отличную адгезию ко всем строительным штукатуркам. Показано использование элементов класса «Стандарт» для внутренних стеновых перегородок, а вот премиум-класс идеально подходит для обустройства наружных стен. Минус – подверженность агрессивным воздействиям окружающей среды.
  4. OSB, MB, OSB – панели с минеральной ватой в качестве утеплителя имеют классические типоразмеры, но при этом ширина утеплителя не может быть более 150 мм, а значит готовое изделие не может быть толще 174 мм.Экологичность минеральной ваты подтверждена, но вес намного больше, чем у других утеплителей. Плотность материала 115-150 кг/м3, вес панели до 90 кг, поэтому для строительства частных домов материал используется редко. Часто производители заменяют ОСП на СМЛ, добиваясь исключительной пожаробезопасности изделия, но вес будет 110 кг, а цена резко возрастает.
  5. ОСП, ППУ, ОСП – элемент также имеющий стандартные размеры со слоем утеплителя 60 мм.Постройку сип-панели назвать сложно, так как технология разительно отличается от регулируемой. Пенополиуретан намного прочнее пенополистирола, но использование продукта в больших количествах финансово затратно, поэтому здесь скорее исключение из правил, например, если необходим чрезвычайно тонкий слой теплоизоляционного материала или строительство ведется в регионах. при повышенной влажности, а это значит, что использование пенополистирола не рекомендуется.

Классификация SIP-панелей и технология изготовления

По форме СИП-панели полностью соответствуют общему для всех видов панелей описанию – это плоский крупногабаритный элемент, длина и ширина которого значительно превышает толщину.Отличие состоит в том, что наружные пластины на торцевых сторонах выступают над слоем пенополистирола (обычно на 50 мм), образуя паз по всей длине торца. Такая конструктивная особенность необходима для фиксации панелей на обвязочных балках при возведении стен, перекрытий или крыш.

Основные размеры, мм:

  • Длина 2500, 2800
  • Ширина 625, 1250
  • Толщина 110, 120, 170, 200, 220, 270

в том числе пенополистирол 100-250 и ОСП 10-12

СИП панели толщиной до 120-124 мм применяются для внутренних перегородок и наружных стен в одноэтажных зданиях; свыше 124 мм — наружные стены, перегородки, полы, перекрытия, крыши.

Производство сэндвич-панелей с минеральной ватой, пенополистиролом или ФРП-1 сводится к скреплению внутреннего и наружного слоев с помощью клея и холодного прессования (давление 30 тонн на м²). Пеноуретановые пены называются литейными, потому что их не используют в качестве готовых к склеиванию плит, а заливают между закрепленными параллельно друг другу облицовками, где они вспениваются и затвердевают.

Характеристики SIP панелей

Прочность , кгс/см² Адгезия наружных слоев (с пенополистирольным и минераловатным утеплителем соответственно должна быть не менее):
  • с равномерным разделением — 1.8 и 1,5
  • со смещением — 1,5 и 1,2

СИП-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную нагрузку 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг).

Объемный вес , кг/м³ Пенополистирол для СИП панелей используется плотностью 25, 35, 50
Теплопроводность пластин , Вт/(м°С)
  • пенополистирол 0.037 -0,04
  • минеральная вата 0,047-0,07
  • уретан 0,028
Нарушение геометрии Плита ОСБ не коробится и не деформируется от перепадов температур, попадания влаги, так как состоит из древесной стружки, полностью лишенной недостатков массива дерева. При лущении бревна разрушаются взаимосвязи древесных волокон, тем самым снимается внутреннее напряжение (чего нельзя сказать о лущении фанерного шпона). Кроме того, ОСБ-3 имеет повышенную прочность за счет технологии формирования стружки в слои (соседние частицы располагаются перпендикулярно друг другу), затем спрессованной при температуре +200°С в монолитную массу с глянцевой поверхностью.
Восприимчивость к болезням Вяжущее OSB содержит восковую эмульсию, которая без дополнительной биозащиты исключает появление грибка, плесени и насекомых.
Усадка 0 Отсутствует — сразу после завершения сборки комплекта дома можно приступать к внешней и внутренней отделке.
Водопоглощение Водопоглощение за 24 часа ПСБ 0.5-2,1% и OSB-3 — до 12%
огнестойкость Панель ДВП, для сравнения, относится к трудногорючим материалам группы Г1. Дома из СИП-панелей соответствуют III степени огнестойкости – сдерживание огня в течение 1 часа.
Цена от 1700 до 5500 руб/шт
Звукопоглощение На примере пенополистирола массой 25 кг/м³: 44 дБ при толщине панели 148 мм, 56 дБ — при 188 мм.
Максимальная этажность здания 2 этажа + мансарда.

Основные преимущества и недостатки

Конечно, у любой технологии есть как достоинства, так и недостатки. Основные преимущества заключаются в удобстве и вытекающем из этого комфорте. Проекты из SIP-панелей станут разумным выбором, так как строящиеся дома обладают следующими преимуществами:

  • Теплоизоляция плит.Канадские дома отличаются наилучшей степенью теплоизоляции, по сравнению с которой кирпич заметно уступает. По мнению специалистов, для достижения такого же низкого коэффициента потерь для кирпича потребовалась бы толщина стен не менее 2,5 м, в то время как стандартная толщина панели 17 см.

  • Отличная звукоизоляция. Несмотря на толщину панели, пенополистирол хорошо препятствует проникновению шума с улицы.
  • Легкая общая конструкция.1 м2 панели имеет средний вес 15-20 кг в зависимости от толщины. К примеру, подобная площадь кирпичной кладки вполне способна превысить полтонны. Это приводит к следующему преимуществу: дома из SIP-панелей не нуждаются в мощном и дорогом фундаменте; для канадского типа достаточно мелкозаглубленного ленточного фундамента.
  • Короткие сроки строительства. Сооружения из SIP-панелей возводятся за считанные недели. Например, двухэтажный загородный коттедж общей площадью 50 м2 строится под ключ за 3 недели.
  • Строительство можно вести в любое время года, по этому критерию СИП-панели не имеют ограничений.
  • Благодаря небольшому весу панелей их легко транспортировать и разгружать, что позволяет существенно сэкономить на доставке и услугах грузчиков.
  • Панели устойчивы к агрессивным внешним средам, в том числе биологическим. Например, такие как плесень или грибок.
  • СИП-панели
  • , цена на которые начинается от 25 долларов за м2, станут отличной альтернативой другим строительным материалам как по стоимости, так и по простоте возведения.
  • Благодаря экологичности и безопасности для здоровья СИП-панели применяются для монтажа в зданиях любого типа, не оставляют после себя строительного мусора и не выделяют аллергенных веществ.
  • Простота установки панели. Они не требуют специальных навыков или оборудования. Любая работа, от возведения небольшой пристройки до возведения коттеджа в несколько этажей, по сути, требует лишь наличия самих панелей, саморезов, монтажной пены и набора основных простых инструментов.

Испытания показали, что СИП-панели обладают значительной механической прочностью, хорошо выдерживают продольные и поперечные нагрузки. Убедительным фактором являются значения 10 тонн на м2 для продольных и 2 тонны для поперечных перекрытий.

Список преимуществ SIP-панелей достаточно убедителен. Однако есть у него и некоторые недостатки, иногда чрезмерно «раздутые» приверженцами кирпича и бетона:

  • воспламеняемость
  • опасность для окружающей среды,
  • Устойчивость к грызунам
  • .

Многих покупателей в первую очередь волнует огнестойкость СИП-панелей, так как плиты ОСП на 90% состоят из дерева. Однако причин для беспокойства нет, так как они обработаны специальным средством, называемым антипиреном. В результате его использования огнестойкость доски увеличивается до 7 раз по сравнению с обычной древесиной. Пенополистирол, используемый в таких панелях, обладает самозатухающими свойствами, поэтому даже при воздействии на материал открытого огня пламя не распространяется на соседние конструкции.

С точки зрения экологичности материал не представляет опасности для человека. Клейкие компоненты безусловно выделяют в атмосферу вредные летучие соединения, но их количество не способно нанести вред здоровью.

Теперь важно рассмотреть проблему с грызунами. Как известно, они способны проникнуть в жилище разными путями. Есть опасения, что пенополистирол станет благоприятной средой для проникновения грызунов. Однако такой проблемы замечено не было из-за того, что теплоизоляционный материал закрывается с двух сторон плитами и плитами ОСП.Щепа, пропитанная смолой, является хорошим барьером от вредителей, так как этот материал обладает достаточной прочностью. Утеплитель несъедобен и по этой причине не представляет интереса для грызунов.

В том случае, если СИП-панели используются для строительства зданий не по «канадской» технологии, а как стройматериалы для обшивки каркасных конструкций, стоит помнить, что проявятся и некоторые другие недостатки:

  • В местах стыков часто наблюдаются сквозняки.Этот недостаток легко устраняется монтажной лентой и неактуален для «канадских» домов.
  • При отсутствии утепления отдельные секции начинают промерзать.
  • На стыках плит и каркаса скапливается конденсат, что приведет к появлению дефектов стыка.
  • Возможно косметическое повреждение плиты при неосторожной транспортировке или резке. В этом случае вам нужно будет покрыть царапины защитным слоем грунтовки.

Еще одним недостатком, которому иногда преувеличивают, является наличие токсичных формальдегидов и фенолов, широко применявшихся при производстве ДСП. Однако эта проблема не является существенной, так как в производстве используется количество вещества, не выходящее за пределы, установленные санитарной безопасностью по классу Е1.

Особенности строительства по канадской технологии

Чтобы постройка получилась надежной и долговечной, потребуется учесть особенности использования технологии сип-панелей.К ним относятся:

  1. Необходимо стараться выбирать материалы самого высокого качества. Только качественные панели смогут выдержать все оказываемое на них давление. Некоторые производители могут использовать клей низкого качества, что приведет к быстрому отклеиванию рисунков. Также некачественные материалы могут привести к легкому воспламенению конструкции и выделению вредных веществ при пожаре. К выбору производителя нужно подойти со всей ответственностью.
  2. При выборе фундамента лучше отдать предпочтение винтовым сваям или ленточному монолиту.Это уменьшит затраты на строительство.
  3. Особая технология изготовления панелей обеспечивает им высокую жесткость. Благодаря этому строительство здания можно вести в любое время года, даже при низких температурах. Здание после постройки не дает усадки и защищено от сезонных подвижек грунта.
  4. Особое внимание необходимо уделить каркасу, который будет удерживать стены. Для внешней отделки лучше использовать более толстые разновидности сип-конструкций; обычные панели подходят для межкомнатных перегородок.

Строительство дома из сип панелей

Зная характеристики сип панелей, недостатки их применения, можно без особых сложностей возвести здание. Главное, выполнять все работы поэтапно и с соблюдением технологии.

Сборка сип-панелей

Сборка такого материала должна производиться с тщательным контролем надежности соединения каждой секции конструкции. Основные точки крепления сип панелей:

  • Участки стыковки конструкции перекрытия с основной частью.
  • Элементы крепления углов стен.
  • Швы, соединяющие стены, потолки и крыши.
  • Элементы крепления кровли с панелями.

Сборка из сип-панелей

Все монтажные приемы соединения конструкций должны быть дополнительно усилены с помощью саморезов и закреплены специальной монтажной пеной. Хотя материал обладает хорошими теплоизоляционными характеристиками, некачественная сборка может вызвать проблему сквозняков. Холодный воздух может попасть в пространство, где панели плохо соединены друг с другом.Если такие осложнения возникают, избавиться от них можно с помощью строительного монтажного скотча.

В первую очередь важно помнить, а при необходимости постоянно напоминать себе: «Качество не бывает дешевым». Большинство проблем, возникающих при покупке СИП-плит, случаются именно из-за неправильного выбора в сторону дешевизны.

Первостепенная проблема, которая возникает при покупке плит у недобросовестного производителя, это использование некачественного клея. Были случаи, когда при производстве клей наносился на поверхность утеплителя неравномерно, причем простыми полосами вручную.В результате слой ОСБ легко отделяется от утеплителя при приложении определенного усилия.

Второй, часто встречающейся проблемой, особенно присущей отечественным и китайским производителям, является использование некачественного пенополистирола, который легко горюч, выделяя при этом вредные частицы. Важно помнить, что качественный материал не распространяет горение и является самозатухающим.

Из всего вышесказанного имеет смысл выделить несколько полезных советов, которые помогут при выборе и покупке:

  • перед заказом партии желательно лично убедиться в ее качестве,
  • не надо гнаться за дешевизной, ведь в этом случае «скупой платит дважды», и не каждый может себе позволить заказать второй дом,
  • Пластины
  • необходимо заказывать напрямую у производителя, либо у дилеров с хорошей репутацией,
  • желательно запросить вариант оплаты при получении, в крайнем случае предоплата.Для фирм с низкой репутацией часто характерно требование 100% предоплаты. Фактор «утром деньги – вечером стулья» в данном случае будет играть против покупателя.

Вообще следует отметить, что даже качественные немецкие производители допускают ошибки в размерах пластин. Тем не менее, концерн Egger отличается общепризнанным фактом стабильно высокого качества своей продукции, за которым с небольшим отрывом следует Glunz. Оба производителя имеют высокую репутацию, подтвержденную не одним десятилетием, и благодаря им SIP-панели, которые легко купить на любом строительном рынке, порадуют вас своим качеством и надежностью.

Практика использования СИП-панелей в качестве основного строительного материала не только широко распространена в западных и зарубежных странах, но в то же время стремительно развивается и широко применяется в нашей стране.

Почему выбирают SIP-панели?

Состав сип панели

Панели представляют собой специальные конструкции из деревянного бруса и прикрепленных к нему двух ориентированно-стружечных плит (ОСП), внутреннее пространство между которыми заполнено пенополистиролом.Полученные слои склеиваются однокомпонентным клеем на основе полиуретана.

Пластины собраны таким образом, что удобно использовать пазогребневую систему.
, возводимые с использованием такого рода панелей, в первую очередь отличаются малым удельным весом, благодаря чему значительно снижается нагрузка на грунтовые грунты и соответственно требования к фундаменту. Кроме того, существенным, возводимым по этой технологии, является высочайший уровень прочности и надежности.Таким образом, панели способны выдерживать нагрузку в вертикальном направлении до 10 тонн, а в поперечном – до 2 тонн на протяжении всего срока эксплуатации, превышающего 80 лет. При этом в кратчайшие сроки, как правило, не превышающие 3-х месячный срок.

Отличные звуко- и теплоизоляционные характеристики, полная пожаробезопасность и абсолютный уровень экологичности – все эти качества определяют успех СИП-панелей.
Кроме того, СИП-панели при правильном соблюдении технологии и использовании проверенных материалов можно производить своими руками в домашних условиях, что еще больше снижает их себестоимость.

Инструменты и материалы, используемые в процессе производства SIP-панелей


Утепление сип-панелей

В процессе производства сэндвич-панелей используются следующие материалы и оборудование:

      • Ориентированно-стружечная плита OSB-3;
      • Пенополистирол или другой изоляционный материал;
      • Деревянный брус;
      • Однокомпонентный клей на основе полиуретана. Ориентированно-стружечные плиты (ОСП) представляют собой панели толщиной 10-12 мм и являются результатом прессования древесной стружки длиной не более 1,5 мм.5 см и диаметром не менее 0,6 мм при высокой температуре с использованием специализированных смол. Чипсы обычно укладываются в 3 слоя перпендикулярно друг другу. Такой материал легко пилится, сверлится и держит любой крепежный материал.
        — универсальное теплоизоляционное сырье, состоящее из вспененного полистирола. В процессе изготовления сэндвич-панелей обычно используют пенополистирол марок С-25-35. Этот материал на 95% состоит из углекислого газа и отличается не только малым весом, но и невысокой стоимостью по сравнению с другими утеплителями.
        В качестве клея используются такие составы, как, например, Клейберит 502.8, топ-ур 15, Макропласт УР 7228 и Макропласт УР 7229. К таким составам предъявляются особые требования: повышенный уровень влагостойкости, широкий температурный диапазон ( от -40 до +50 градусов Цельсия). Цельсия), обладающие абсолютной экологичностью и соответствующие длительному сроку службы панели.

Рабочая поверхность должна представлять собой стол размером больше листа OSB-3, а в качестве средства нанесения клея может использоваться как специальный распылитель, так и приспособление из канистры и резинового шпателя с зубцами.

Кроме того, вам понадобится станок для прессования сэндвич-панелей. С этой задачей справится пресс или, если такового нет, используется мощный вакуумный насос, с помощью которого достигается желаемый результат.

Для изготовления панелей также понадобится термонож или терморез. Это устройство представляет собой нагревательный элемент, нагреваемый от сети на ручке, он необходим для плавления изоляции. С помощью ножа SIP-панели разрезаются на части.

Производство СИП-панелей


Вакуумный пресс для СИП панелей

Как сделать сип панель? Лист OSB-3 укладывают на ровную рабочую поверхность (специальный стол), и наносят на него клей с помощью распылителя, клея, кисти, валика, шпателя с зубцами или любого другого приспособления.Как правило, расход клеевого состава составляет 150-200 гр. за каждый кв.м, но, в свою очередь, сильно зависит от способа нанесения. Состав выдерживается 8-10 минут, после чего укладывается пенополистирол марок С-25-35.
В процессе изготовления сэндвич-панелей своими руками особую роль играет скорость выполняемых действий. Не допускайте затвердевания клея между слоями. В противном случае полученная конструкция будет отличаться низким уровнем прочности и надежности; такую ​​панель нельзя использовать в дальнейшем строительстве.
Уложенный лист пенополистирола тщательно выравнивается, на него наносится равномерный слой клея. Поверх утеплителя укладывается следующий слой, состоящий из плит OSB. Далее формируется вторая пластина по вышеописанному алгоритму.
Необходимо собрать панелей не менее 5, а также следует позаботиться о необходимости давить на них. Для этого используется технология вакуумного прессования. На предварительно выровненный пакет панелей накрывают тентовый тканевый чехол, склеенный специальным клеем, например, Космофен СА-12.Предварительно зажав края или обеспечив должный уровень герметичности любым другим способом, из-под крышки откачивают воздух. Посмотрите на фото выше, на нем панели под вакуумным прессом.

Таким образом, на панель оказывается значительное давление порядка 1 тонны на квадратный метр. Время выдержки под вакуумом составляет 40-60 минут, после чего можно приступать к изготовлению следующей «пачки» панелей.

За 8 часов непрерывной работы можно склеить около 25-35 сэндвич-панелей.Стоит отметить, что уже готовые плиты должны оставаться в горизонтальном положении не менее суток, чтобы окончательно приобрести ожидаемые характеристики.

Соблюдение техники безопасности на производстве


Нанесение клея на основу для приклеивания утеплителя

Как и в любом производственном процессе, безопасность при производстве сэндвич-панелей играет важную и далеко не последнюю роль. Итак, все работы следует проводить в просторном, хорошо освещенном и проветриваемом помещении. Все работы с сэндвич-панелями ведутся в специальной одежде с длинными рукавами, руки защищены перчатками, глаза, при необходимости, защитными очками.

Насколько выгодно ручное производство панелей?

Ручное производство предполагает следующие статьи расходов:

  • Клей;
  • листов OSB-3;
  • Пенопласт;
  • Вакуумный насос для откачки воздуха;
    Итак, на примере 100 панелей нам потребуется:
    200 листов ОСБ-3 по 500 руб. каждый — 100 тысяч рублей;
    из расхода 2 кг. клей (средняя цена за кг. 150 руб.) за лист – около 40 тыс. руб.; вакуумный насос
    – 15 тыс. руб.; Пенополистирол
    с расходом 0.5 куб.м. м. за панель — 90 тыс. руб. По сравнению с промышленными панелями ручное производство позволяет сэкономить не менее 100 тысяч рублей, что немаловажно в нынешних условиях. Стоимость плиты 1300 рублей за метр квадратный. В целом цена зависит от толщины плиты.

Готовые панели отверждаются после изготовления

Видео

Посмотрите видео как сделать сэндвич панель своими руками:

Компания «Дом Строй» предлагает Вам возможность купить СИП-панели собственного производства различных размеров.В нашем каталоге представлены сэндвич-панели из самых популярных и качественных плит OSB экологического класса Е 0,5 Kalevala ECODOM и Е 1 Egger.

СИП-панель – это высокопрочный современный строительный материал, который состоит из двух листов OSB (ориентированно-стружечная плита) и пенополистирола (утеплитель).

House Stroy — это SIP-панели от производителя различных размеров. Мы производим панели из самых популярных и качественных плит OSB (Glunz, Kalevala и EGGER), а также листов Green Board и LSU.После оформления заказа и совершения покупки мы предоставляем услуги доставки и установки.

СИП панели: характеристики материала, преимущества и недостатки отзывы жильцов

Большой популярностью сегодня пользуются SIP-панели

, которые используются для строительства нежилых зданий и частных домов. Если вы планируете обзавестись собственным домом, то использование SIP-панелей станет отличным выбором, который позволит построить теплое и комфортное здание, при этом затраты на строительство будут значительно снижены.Такие постройки легкие, что избавляет от необходимости обустраивать полноценный фундамент. После завершения обустройства стен можно приступать к внутренней или внешней отделке.

Наша компания приняла участие в программе РЕН ТВ «Честный ремонт», в которой рассказывается о СИП панелях и их характеристиках — смотрите видео:

Описание СИП-панелей

Для начала необходимо ознакомиться с особенностями этого материала, что позволит сделать правильный выбор, используя для строительства тот или иной вид сэндвич-панелей.Впоследствии, правильно подобрав используемый материал, удастся избежать каких-либо ошибок и проблем с возведенным домом.

СИП-панели

представляют собой многослойную конструкцию, которая состоит из двух плит ОСП, внутри которых находится теплоизоляционный слой из пенополистирола. При изготовлении такого материала используется экологически чистый полиуретановый клей, который прочно соединяет материалы между собой, обеспечивая их максимально возможную прочность. Современные технологии позволяют производить панели, выдерживающие давление в 12 тонн.В продаже сегодня можно найти плиты двух видов, которые предназначены для возведения стен и формирования полов.

Характеристики материала

СИП-панели на 97% состоят из экологически чистых ориентированно-стружечных плит. Такой материал укладывается в несколько слоев, а впоследствии склеивается специальной смолой, при которой древесина не теряет всех своих полезных свойств. Для обеспечения отличных показателей теплоизоляционной прочности материала в СИП-панелях многочисленные слои расположены в обратном направлении, что обеспечивает долговечность материала.Специальная обработка СИП-панелей позволяет повысить их устойчивость к гниению и ухудшению характеристик при воздействии ультрафиолета на солнце. Можно с уверенностью сказать, что это идеальный материал для строительства частных домов.

Особенности внутреннего компонента

Внутри панели находится пенополистирол, который на 98% состоит из воздуха и на 2% из синтетических материалов. Это экологически чистый и нетоксичный материал, который обеспечивает отличную теплоизоляцию и при этом имеет минимальный вес.Сегодня пенополистирол, как современный материал, используется для внутреннего и внешнего утепления.

Основные характеристики возводимых конструкций

Профессиональные специалисты отвечают за разработку проектов строительства жилых частных домов из SIP панелей. Однако ничто не мешает спланировать и построить загородный дом из этого материала самостоятельно. Стандартные размеры сэндвич-панелей отлично подходят для частного строительства, что позволяет сэкономить на услугах профессионалов и выполнить все работы самостоятельно.Высота листа обычно 350 сантиметров, а ширина 63-150 сантиметров. Толщина СИП-панелей в зависимости от конкретной модификации составляет 5-23 сантиметра. Выбирать определенные виды материала и их размеры необходимо в зависимости от возводимой конструкции. Популярность этого материала во многом обусловлена ​​его универсальностью и малым весом, что не только позволяет экономить на возведении полноценного фундамента, но и дает возможность строить на заболоченных грунтах, где трудно использовать другие материалы и конструкции. технологии.

Предлагаем СИП панели производства Калевала
Состав Калевалы: ОСБ-3 Калевала ЭКОДОМ Россия класс эмиссии Е 0,5, клей — ТОП-УР (Россия), пенополистирол — ПСБС — 25Ф (Россия). Собственное производство.

SIP панель Калевала Размеры: 2500x625x174 — 2500x1250x124 — 2800x1250x124 — 2500x1250x174 — 2800x1250x174 — 2800x625x174 — 2500x1250x174 — 2500x1250x224 — 2500x1250x224 -2500x625x224 — 2800x1250x224 — 2800x1250x224

Стандартный дом из СИП площадью 150 квадратных метров будет весить 15 тонн.Тогда как аналогичная кирпичная конструкция будет иметь массу 60 тонн, что неизменно увеличит нагрузку на фундамент, и потребует наличия на участке грунта с соответствующей несущей способностью. Легкий вес материала следует учитывать при выборе того или иного типа фундамента, что позволяет домовладельцу несколько удешевить строительные работы.

Отзыв о теплоизоляционных характеристиках и прочности

Отличные теплоизоляционные характеристики, прочность и долговечность – одно из преимуществ такого покрытия.Во многом устойчивость к нагрузкам объясняется трехслойной структурой, которая позволяет одному квадратному метру плиты выдерживать массу в 10 тонн. Поперечная нагрузка составляет около 2 тонн на квадратный метр.

При воздействии на СИП-панели нагрузок с вертикальным изгибом плиты сжимаются, а при горизонтальном давлении – растягиваются. Это позволяет гарантировать прочность материала, который защищен от растрескивания и повреждений. Панели и стены дома из этого материала выдерживают значительную продольную нагрузку, а максимальная поперечная нагрузка составляет 2 тонны на квадратный метр поверхности.

Имеющаяся отличная устойчивость к изгибу стен дома позволяет легко выдерживать сильные порывы ветра, что позволяет возводить такую ​​постройку в климатических регионах с ураганами. Здания из этого материала отличаются отличной прочностью, а перекрытия из СИП-панелей выдерживают давление в 150 килограммов на квадратный метр.

Возводимые дома из SIP панелей отличаются отличными теплоизоляционными характеристиками. Даже если вы живете в таком доме постоянно, дополнительно утеплять стены не нужно.При этом необходимо правильно подобрать толщину материала, который будет предназначен именно для строительства жилых домов. Стандартная 12-сантиметровая панель по своим теплоизоляционным показателям сравнима с кирпичной кладкой толщиной 2 метра.

Обзоры пожарной безопасности

СИП-панели

— это современный материал, который полностью пожаробезопасен. При изготовлении покрытия его обрабатывают различными антипиренами, что повышает устойчивость к огню.Панели, даже при возгорании, впоследствии самостоятельно быстро гаснут, а по характеристикам пожарной безопасности пластик в семь раз лучше дерева. Подобное свойство позволяет использовать такое покрытие для строительства жилых быстровозводимых конструкций.
Наша компания провела собственные испытания на огнестойкость — смотрите видео

Положительные характеристики

Используемая технология производства материала позволяет добиться многочисленных положительных характеристик покрытия, что делает СИП-панели популярными в малоэтажном частном строительстве.Ускоренная технология строительства позволяет значительно сократить сроки возведения конструкций, поэтому частный дом под ключ можно установить за три месяца. Выбрав правильный строительный проект и впоследствии четко соблюдая все требования документации, вы сможете построить прочный и надежный дом, который подарит вам максимальный комфорт во время проживания.

Большой популярностью сегодня пользуются канадские SIP-панели

, позволяющие использовать легкий каркас, отлично передающий вес покрытия на грунт, удешевляя строительство дома.Сэндвич-панели — полностью экологичный материал, поэтому в таких домах будет совершенно безопасно и комфортно жить.

Что привлекает в сэндвич-панелях

Если вы планируете использовать такой материал для строительства частного дома, то вам необходимо убедиться, что ряд строительных работ вы сможете выполнить самостоятельно. В противном случае стоит обратиться к профессиональным строителям, которые предлагают услуги строительства под ключ. Стоимость домов из СИП панелей будет зависеть от используемого материала и площади постройки.

Особенности отделки зданий

Отделочные работы можно начинать сразу после завершения возведения стен дома. Этот материал не подвержен усадке, что впоследствии исключает любую деформацию и избавляет от необходимости проводить дорогостоящий повторный ремонт в доме. Изделия могут подвергаться воздействию влаги и солнца, соответственно начинать отделку постройки необходимо как можно раньше, после обустройства стен дома. Панели закрываются сайдингом, покрываются штукатуркой или другими защитными фасадными материалами.Проведенная облицовка может стать дополнительной тепло- и звукоизоляцией, улучшив внешний вид возводимой конструкции.

Выбор облицовки

Выбор отделочных материалов для домов, построенных из СИП-панелей, будет зависеть исключительно от общего бюджета строительства. При выборе такого материала необходимо обратить внимание на пожарную безопасность при отделке, другие характеристики выбранного вами отделочного материала. Большой популярностью пользуется виниловый сайдинг, который одновременно сочетает в себе невысокую стоимость, долговечность и привлекательный внешний вид.Такой вид отделки станет отличным выбором для домов, построенных из СИП-панелей. Оригинально смотрится сочетание сайдинговых панелей ПВХ различных оттенков, что придаст архитектуре дома необычный вид. Также в качестве отделочных материалов можно использовать полимерные панели, имитирующие кирпич, натуральный камень и дерево. Такой материал отличается высоким качеством и низкой стоимостью.

Применяются цементно-кирпичные панели

, изготовленные из цемента с добавлением песка и красителей. Однако этот материал имеет определенные недостатки.Это, в первую очередь, значительный вес, что приводит к некоторому увеличению нагрузки на фундамент. Цементные кладочные панели будут стоить дороже, чем сайдинг, что увеличивает стоимость строительства. Однако привлекательный внешний вид такого покрытия полностью нивелирует имеющиеся недостатки. Современный материал не выцветает, не покрывается трещинами.
Подробнее о внешней отделке домов из СИП-панелей см.

Недостатки SIP панелей

Как и любая другая технология и строительный материал, СИП-панели будут иметь определенные недостатки, знание которых позволит правильно выбрать конкретный проект, по которому будет строиться дом.

Carl Franklin Homes Plano, TX Biwall

ДВУСТОРОННИЕ КОНСТРУКЦИОННЫЕ ИЗОЛЯЦИОННЫЕ ПАНЕЛИ



<Далее представлена ​​общая информация о конструкционных теплоизоляционных панелях (SIP), которая относится к большинству продуктов марки BI-WALL.>

Прочностные и энергетические характеристики пенопластовых сэндвич-панелей

Структурная теплоизоляционная панель (SIP) становится уникальной альтернативной строительной технологией для возведения ограждающих конструкций.Он обеспечивает эффективные решения таких проблем, как энергоэффективность и истощение природных ресурсов.

Технология SIP не нова. Он использовался в жилищном строительстве еще в 1952 году, когда Олден Б. Доу, сын основателя Dow Chemical Company, начал проектировать дома из SIP. Первый из них был построен в том же году в Мидленде, штат Мичиган, с использованием SIP-панелей с пенопластом для наружных стен, внутренних перегородок и крыш. Они и сегодня заняты.

Согласно недавнему исследованию, подготовленному для Ассоциации структурных изоляционных панелей (SIPA), производство SIP в США в 1991 году составляло 15 миллионов квадратных футов, что эквивалентно всем стенам и крышам примерно 4000 домов.Согласно исследованию, ожидается, что к 2000 году этот показатель вырастет до уровня от 50 до 112 миллионов квадратных футов, в зависимости от агрессивности, с которой промышленность продает свою продукцию. Технология SIP является жизнеспособной альтернативой традиционным системам «из палочек», предлагая превосходную прочность и конструктивные характеристики, а также превосходную энергоэффективность и экологические характеристики.


ПРОИЗВОДСТВО СИПов

Несмотря на то, что типы продуктов различаются в зависимости от отрасли, общей характеристикой всех SIP являются две внешние оболочки, прикрепленные к жесткому пенопластовому сердечнику. Панели доступны в различных размерах и толщинах в зависимости от требований применения, от двух дюймов до двенадцати дюймов и в размерах от стандартных четырех футов на восемь футов до восьми футов на двадцать четыре фута.Это идеально подходит для их основного применения: наружные стены и крыши малоэтажных жилых и коммерческих зданий.

Обшивка панели может быть из одного или разных материалов. Чаще всего используются ориентированно-стружечные плиты (OSB), вафельные плиты, фанера, листовой металл и гипсокартон. Сердцевины из жесткого пенопласта состоят из пенополистирола (EPS), экструдированного полистирола (XPS), полиуретанов или полиизоциануратов. Пенополистирол чаще всего используется из-за его низкой стоимости.Тем не менее, сердцевины пенополистирола должны быть толще, чтобы соответствовать более высоким изоляционным свойствам других пенопластов.

SIPS изготавливаются на заводе в контролируемых условиях, обычно в соответствии с непрерывной программой контроля качества и надзора. Технологии производства различаются в зависимости от компании. Однако наиболее распространены два процесса сборки; клеевое соединение и пена на месте.

Адгезионное соединение достигается за счет нанесения конструкционного клея на обе стороны необработанного предварительно сформированного пенопластового сердечника.После нанесения клея жесткая пенопластовая сердцевина укладывается поверх чистого листа облицовочного материала, а вторая панель располагается на противоположной стороне изоляционной сердцевины. Давление прикладывается к вновь сформированной панели в течение некоторого времени. Панели откладываются до полного отверждения клея – около 24 часов.

При монтаже пенопластом облицовочные доски скрепляются между собой панельным каркасом или специально изготовленными распорками. Химические компоненты вспененного сердечника вместе с вспенивающим агентом объединяются и проталкиваются между скрепленными обшивками.Вспененный изоляционный материал образует связь с облицовочным материалом без использования каких-либо клеев.


ПРОЧНОСТЬ SIP

Стены

СИП

способны выдерживать нагрузки, обычно возлагаемые на стены, полы, крыши и другие несущие элементы. По сути, это напряженные панели обшивки; сердцевина из жесткого пенопласта обеспечивает прочность на сдвиг, а внешняя оболочка из конструкционных материалов обеспечивает прочность на растяжение и сжатие.Конструктивный состав панели можно сравнить с двутавровой балкой. Обшивка панели аналогична полкам двутавровой балки, а сердцевина из пенопласта сравнима с ее стенкой. Полная сборка с внешними и внутренними поверхностями, должным образом приклеенными к пенопластовому сердечнику, позволяет создать систему, конструктивно превосходящую обычные каркасные конструкции.

Осевая нагрузка

Панели, используемые для наружных стен, являются несущими и могут использоваться для формирования всей стены (или они могут применяться для каркаса в качестве ненесущей наружной изоляционной облицовки или в качестве навесной стены).Несущая стеновая панель имеет превосходную осевую несущую способность; т. е. способность выдерживать вертикальные нагрузки с крыши или этажа выше. Обычная каркасная стена предназначена для поддержки этих вертикальных нагрузок только за счет своих стоек. Внешняя обшивка, если она фанерная, не вносит вклада, поскольку она должна иметь зазоры между листами и не должна быть сплошной. Другие формы обшивки также не учитываются по той же причине. С другой стороны, обшивка SIP может использовать всю свою способность выдерживать вертикальные нагрузки, потому что она защищена от коробления за счет непрерывного армирования пенопластовым сердечником.

Сопротивление стеллажу

Однородный, последовательный состав SIP с поддерживающей обшивкой с обеих сторон ядра превосходит каркасную стену по сопротивлению скольжению. Обшивка SIP приклеена к пенопластовой сердцевине по всей поверхности панели, а края закреплены на шлицах, что обеспечивает превосходную устойчивость к скольжению. Эта характеристика является важным атрибутом для сопротивления силам землетрясения и урагана.

Локальные нагрузки

SIP демонстрируют другие превосходные структурно-прочностные характеристики.Они обладают высокой устойчивостью к местным нагрузкам. Это видно, когда кто-то «ударяет» по стеновой панели. SIP будет давать равномерный сплошной звук по всей панели, в то время как каркасная стена будет звучать глухо между стойками. Это означает, что крепеж с соответствующими анкерами для перил, шкафов, светильников, настенных кронштейнов и т. д. может располагаться в любом месте SIP-стены, но только на шпильках или других усиленных местах каркасных стен.

Раскряжевка

SIP-стена обладает большим сопротивлением короблению и изгибу по сравнению с эквивалентной традиционной конструкцией из стоек.Это означает, что более высокая стена может быть построена без увеличения толщины стены или что стена может выдерживать большие перпендикулярные нагрузки от таких сил, как ураганы.


Крыши

Конструктивное превосходство SIP-панелей столь же полезно при их использовании для крыш, как и при использовании для стен.Плоские или наклонные панели крыши могут быть автономными конструкциями, такими как стеновые панели, или могут располагаться между элементами каркаса, такими как стропила. Когда они образуют наклонную крышу, они естественным образом создают соборный потолок в интерьере. При изгибе толщина вспененного сердечника вместе с его прочностью на сдвиг и его связью с оболочкой определяют и ограничивают расстояние пролета. Точно так же глубина стропил ограничивает обычные пролеты крыши.

Прочность на изгиб

Горизонтальные нагрузки, воздействующие на здания в результате землетрясений или сильных ветров, могут эффективно противостоять кровле, действующей как диафрагма.Эта двумерная структурная непрерывность обеспечивает также жесткость и устойчивость здания, а также создает непрерывный слой над опорными балками или несущей способностью, необходимой для того, чтобы выдерживать временные (снеговые) и статические нагрузки (кровля и оборудование), они обычно могут свободно пролетать от коньковые балки или прогоны. Если требуется большая жесткость, SIP могут быть изготовлены с повышенной прочностью на изгиб и уменьшенным прогибом.

В дополнение к стеновым и кровельным панелям SIP можно использовать для полов и фундаментных стен, если они предназначены для этих специализированных применений.

СОЕДИНЕНИЯ И СОЕДИНЕНИЯ Прочностные характеристики

SIP способны обеспечить превосходные характеристики здания отчасти из-за плотных соединений в стыках между панелями, а также соединений между панелями и такими другими смежными конструктивными элементами, как балки, прогоны и колонны.

Сегодня производители SIP используют несколько распространенных способов соединения стеновых панелей. Традиционный подход включает в себя установку шлица 2×4, 2×6 или большего размера «два на» (2x) той же глубины, что и пенопласт, между панелями и его крепление к облицовочному материалу.Каждая кромка панели предварительно проложена так, чтобы соответствовать половине ширины каждого сплайна. Шлицы 2x используют легкодоступную древесину и обеспечивают стабильность. При двойном соединении 2x шлицы сами несут строительные нагрузки. Это делает систему, с установленными соответствующими коллекторами, целостной стоечно-балочной конструкцией.

Метод тонкого шлица включает установку двух тонких шлицов. примерно от 1/2 дюйма до 3/4 дюйма толщиной и от трех до четырех дюймов шириной, в поперечном направлении в предварительно проложенные канавки на каждом краю панели.Каждый шлиц обычно приклеивается двойным клеем, скрепляется скобами или прибивается гвоздями, а швы между панелями заделываются герметиком.

Другие подходы включают использование:

  • Предварительно изготовленная ламинированная шлицевая часть с термическим разрывом
  • A Предварительно изготовленные замки встроены в каждую панель или
  • Соединение из гнутой стали.

Ни один метод подключения не доказал превосходства над другими. У каждого есть свои достоинства. Отдельные производители панелей рекомендуют метод, наиболее подходящий для их системы.

ОТВЕРСТИЯ И ВСТАВКИ

Черновые проемы для дверей и окон можно предварительно вырезать на заводе или легко вырезать на месте. Коллекторы должны быть установлены для оконных или дверных проемов более четырех-шести футов и обычно могут быть исключены для меньших проемов. Обычный метод состоит в том, чтобы проложить примерно 1 1/2 дюйма пены по периметру всех грубых отверстий для двойной установки каркаса. Обрамление эффективно работает в качестве почтовой поверхности.При прибитии к панелям над грубыми отверстиями обрамление, пропущенное внутрь панели, добавляет эффект коробчатой ​​балки.

Для размещения электропроводки большинство панелей оснащены предварительно проложенными желобками для электропроводки. Эти каналы создают сеть выдолбленного пространства, через которое можно провести электропроводку от внешней части здания или подвала вверх через стены и полы на чердак. Канавки для проводки предварительно просверливаются вертикально по краям панелей или горизонтально в заранее определенных местах над чистым полом.Розетки и распределительные коробки обычно крепятся к материалу внутренней облицовки.

ЭНЕРГОЭФФЕКТИВНОСТЬ

Пенопластовый наполнитель СИП обеспечивает его изоляционные свойства. В зависимости от типа используемой пены (например, EPS, XPS, полиуретан или изоцианурат) значения R находятся в диапазоне примерно от 4 до 7 на дюйм толщины пены. Это приводит к превосходным энергетическим характеристикам стен и крыш. Например, стена SIP толщиной 4 1/2 дюйма часто используется вместо стены из стоек 2 x 4, общая толщина которой также составляет 4 1/2 дюйма.Оба имеют 3 1/2 дюйма изоляции. Стена SIP имеет теплоизоляцию в диапазоне от 14 до 25, в то время как каркасная стена из стекловолокна или минеральной ваты имеет только значение R от 11 до 15.

Общее значение R несущей стены должно быть снижено, чтобы принять во внимание ту ее часть, которая занята каркасом, где отсутствует изоляция. Это существенно — от 15 до 18 процентов. Сердцевина СИП, которая обычно не имеет ребер жесткости между шлицами. полностью заполнен жесткой пеной.Более того, по сравнению с каркасными конструкциями, SIP имеют меньше зазоров, меньше усадки или сжатия, меньше поглощения влаги или пыли и меньше полостей, которые обеспечивают конвекцию или циркуляцию воздуха. Все эти характеристики снижают эффективность изоляции.

Результаты очевидны как в количественных, так и в эмпирических данных. Например, общее значение R обычной стены с 2 x 4 шпильками и 3 1/2 дюйма стекловолокна R-13, как указано в руководстве по соответствию тепловой оболочки энергетическому коду модели, составляет R-13.1. Эквивалентная стена SIP с экструдированным пенополистиролом толщиной 3 1/2 дюйма (коэффициент R = 17,5) имеет R-20.

Но эти количественные цифры не говорят всей истории. В реальном мире SIP, по-видимому, превосходят по сопротивлению проводимости обычные стены, даже если предполагается, что они одинаковы по R-значениям. Это может быть связано с элементами различий, которые не учитываются при расчете R-значения, такими как зазоры, влажность, пыль, оседание и другие.

Это было ясно продемонстрировано в недавних полевых испытаниях, проведенных Флоридским центром солнечной энергии (FSEC) при спонсорской поддержке Министерства энергетики США.Два одинаковых дома были построены рядом в Луисвилле, штат Кентукки. Они были построены одновременно одним и тем же строителем. У одного был обычный каркас, другой был построен из SIP. Однако толщина стен и крыши была скорректирована таким образом, чтобы обе они имели одинаковое расчетное значение R. Оба дома контролировались на тепловые потери, и SIP-дом значительно превзошел каркасный дом. Что еще более важно, усилия по прогнозированию сезонной экономии энергии на отопление показали экономию от 14 до 20 процентов для дома SIP в климате Кентукки.В опубликованном отчете исследователи заявили, что «…по-видимому, есть и другие факторы, которые остаются неучтенными, из-за которых панельный дом потребляет меньше тепловой энергии». Домовладельцы по всей территории США получают преимущества за счет более низких затрат на отопление, домов с уменьшенной сквозняком и большего комфорта.

Многочисленные члены SIPA, например, цитируют отзывы владельцев домов SIP, чьи счета за топливо были на 40-60% ниже, чем у владельцев обычных строительных домов.

СЕРДЕЧНИК ИЗ ПЕНЫ

Специалисты по энергоэффективности широко признают, что некоторые пенопласты со временем подвержены «тепловому дрейфу» или выделению вспенивающих агентов из пенопластовых ячеек.В результате значение R этих сердечников постепенно падает до тех пор, пока не прекратится влияние теплового дрейфа и не прекратится дальнейшая деградация. Сердечники EPS не подвержены тепловому дрейфу, и их R-значения остаются постоянными. Другие пены, хотя и имеют более высокое значение R, чем пенополистирол, со временем дрейфуют. Сердечники XPS имеют R-значения 5 на дюйм, широко перечисленные для расчетных значений, что указывает на то, что это долгосрочная постоянная величина после всех корректировок теплового дрейфа. Производители других пеноматериалов также указывают R-значения для полного старения, но точные значения должны быть подтверждены проектировщиками.

В отличие от стекловолокна, SIP-плиты устойчивы к влаге. Несмотря на то, что следует приложить все усилия, чтобы панели оставались сухими, SIP сохранят свое значение R, даже если произойдет некоторое поглощение влаги.

Стены с деревянным каркасом должны иметь пароизоляцию, установленную «на теплой стороне» из стекловолокна или минеральной ваты, чтобы предотвратить проникновение водяного пара, который может конденсироваться и ухудшать характеристики изоляции. SIP вообще не нуждаются в пароизоляции, потому что влага не оказывает существенного влияния на производительность.

В действительности, за исключением таких экстремальных климатических условий, как во Флориде и на Аляске, трудно определить «теплую сторону» волокнистой изоляции. В Вирджинии, например, теплая сторона находится внутри стены зимой и снаружи летом. В Колорадо ночью он может быть внутри, а днем ​​снаружи. Всякий раз, когда пароизоляция находится не с той стороны, водяной пар может проникнуть внутрь и повредить изоляцию. Из-за отверстий от гвоздей, крошечных трещин, отверстий в каркасе для проводки, вырезов для розеток и других отверстий может быть практически невозможно предотвратить проникновение водяного пара в волокнистую изоляцию; проблема, не существующая с SIP.

Пенопластовый сердечник в SIP непрерывно простирается во всех направлениях по всей панели, площадь которой может достигать восьми футов на двадцать четыре фута. Разрывы пеноизоляции случаются реже, обычно только в местах соединения панелей, которых немного, или в проемах. Каркасная стена имеет соединения везде, где стыки обшивки или гипсокартона встречаются каждые четыре фута или около того. Кроме того, из-за характера сборки панелей пенопласт плотно прилегает как к поверхностям обшивки, так и к стыкам по периметру.

ИНФИЛЬТРАЦИЯ

SIP образуют структурные оболочки, которые чрезвычайно герметичны для проникновения воздуха, основного источника потерь энергии. В первую очередь это связано с большими непрерывными площадями изоляции в панелях. В каркасных стенах не только частые стыки обшивки на стойках (слабое звено в сплошности ограждающих конструкций), но и гвоздевые или шурупные проходки у каждой стойки и с обеих сторон стены. Кроме того, в рамных конструкциях часто труднее герметизировать общие точки утечки, такие как электрические розетки, вентиляционные отверстия и другие отверстия в оболочке.Даже если эти проходы плохо герметизированы в конструкции SIP, характеристики изоляции не ухудшаются из-за циркуляции воздуха в полость изоляции. Это приводит к исключительно герметичным домам из SIP по сравнению с каркасными конструкциями, которые демонстрируют очень низкий уровень инфильтрации воздуха, что в результате повышает энергоэффективность здания и комфорт внутри.

Испытания FSEC в Кентукки доказали, что SIP-дом имеет естественную скорость инфильтрации 0,21 воздухообмена в час.Это удивительно хорошо сравнимо со средним значением для новых домов в диапазоне от 0,5 до 0,7. Но что более важно, он даже ниже рекомендуемого минимума 0,35 (согласно стандарту ASHRAE 62-1989). Кроме того, по словам исследователей FSEC, может потребоваться система вентиляции свежего воздуха для подачи свежего воздуха. Большие различия в скорости инфильтрации воздуха могут существенно повлиять на потребление энергии. Например, разница в скорости инфильтрации воздуха составляет 0,4 воздухообмена в час (0,21 против 0,21).61) между SIP-домом и обычным домом может означать экономию топлива в диапазоне от 95,08 долларов в год (в Техасе) до 180,66 долларов в год (в Миннесоте) для дома площадью 1540 квадратных футов.

Некоторые люди могут задаться вопросом, зачем строить очень тесный дом, а затем устанавливать вентилятор для его вентиляции. Важно понимать, что полагаясь на случайные утечки в здании и неизвестные силы давления из-за ветра и температуры, нельзя обеспечить достаточную вентиляцию. Таким образом, это часто приводит к чрезмерной вентиляции и высоким счетам за электроэнергию или к недостаточной вентиляции с возможными проблемами с влажностью и здоровьем.Кроме того, в негерметичных системах воздуховодов может возникнуть дисбаланс давления, который может привести к сбоям в работе систем отопления, что приведет к проблемам со здоровьем и безопасностью.

СВОЙСТВА ОКРУЖАЮЩЕЙ СРЕДЫ

SIP-конструкцию можно считать инженерной системой. Инновации в индустрии пластмасс и изделий из дерева в значительной степени ответственны за быстрый рост новых продуктов, которые теперь используются в SIP: сначала фанера, а с 1980 года — ориентированно-стружечная плита. Разработка этих продуктов имеет общую цель — необходимость сохранения дефицитных ресурсов и обеспечение оптимизации леса.Технология SIP позволяет обществу использовать лесные продукты, которые быстро растут и, таким образом, возобновляемы. Производители панелей могут устранить характеристики древесины, снижающие прочность (т. е. сучки, трещины), и производить высококачественную конструкционную продукцию. Это превращает недорогую низкокачественную древесину лиственных пород и прореживание насаждений в превосходные конструкционные строительные компоненты. В результате используется большее количество дерева и меньше древесных волокон для производства более однородного продукта, чем тот, который используется в обычном каркасе.

Производственные системы с контролем качества позволяют производителям SIP улучшать окружающую среду за счет эффективного использования ценных ресурсов. Систематические методы проектирования и производства значительно сокращают количество производственных и строительных отходов, требуя меньшего количества захоронений, что способствует достижению целей нашей страны в области управления ресурсами и твердыми отходами. С помощью SIP проектировщики могут оптимизировать конструкцию здания, что приведет к более эффективному использованию строительных материалов.

Проемы

SIP для окон и дверей часто предварительно вырезаются на заводе, что снижает затраты на вывоз мусора с рабочей площадки.Во время изготовления панелей материалы сердцевины из вспененного материала оптимизируются для конкретного применения. Количество отходов ограничено благодаря творческому дизайну и управлению ресурсами. Иногда оставшиеся куски панелей и обрезки используются для самостоятельной модернизации. Часто неиспользованный пенопласт, который может образоваться в процессе производства, может быть возвращен производителю пеноматериала, который может переработать его для соответствующих применений или отправить на переработку для дальнейшей переработки. Переработка является одним из методов обращения с отходами.Однако, если переработка не является удовлетворительным вариантом, учитывая географическое положение объекта, пенопласт можно безопасно захоронить. Пенопласт SIP стабилен и не подвергается биологическому разложению и не образует фильтрат или газообразный метан, что является двумя основными проблемами для всех свалок. Строительные материалы часто используются на «стабильных свалках», где земля позже используется для парков, стадионов и других подобных целей.

Кроме того, Sip-пены можно безопасно сжигать на объектах регулируемой утилизации отходов для получения энергии.Его энергетическая ценность (выше, чем у некоторых мягких углей) может стать вторичным источником топлива для большей экономии для местной коммунальной компании. EPS горит чисто и почти не образует токсичной золы. Не требует захоронения опасных отходов.

Вопрос качества воздуха волнует общественность, регулирующие органы, производителей СИП и пенопластов. Сердечники из пенополистирола изготавливаются из материалов, которые никогда не оказывали вредного воздействия на защитный озоновый слой стратосферы. Большинство, если не все производители пенополиуретановых наполнителей в настоящее время перешли с CFC на HCFC.ГХФУ представляют собой пенообразователи со значительно сниженным потенциалом разрушения озонового слоя. Все экструдеры пенополистирола в США перешли на ГХФУ-142b к 1991 году, на два года раньше установленного Агентством по охране окружающей среды срока поэтапного отказа от ХФУ. ГХФУ-142b на 90% менее вреден для озонового слоя, чем его предшественник, ХФУ-12. Члены индустрии пластмасс работают над тем, чтобы превзойти текущие и будущие стандарты качества воздуха за счет улучшения материалов, оборудования для обработки и контроля.

Добавить комментарий

Ваш адрес email не будет опубликован.
