Состав силикатного кирпича – характеристики, состав, минусы и плюсы. Сколько в кубе кирпича и чем он отличается от керамического?

Содержание

Применение силикатного кирпича

Начало применения кирпичей в строительстве на Руси можно отнести к концу 15 века. Кирпичи из обожженной глины использовали в строительстве храмов, дворцов и других строений, которые могли себе позволить только очень богатые представители знати. Преобладающему большинству населения кирпичные постройки в те времена были практически недоступны. В конце 19 столетия получило начало производство блока-силиката, в результате этот популярный строительный материал уже более 100 лет имеет массовое применение в строительстве.

Несомненно, такая долгая жизнь силикатного материала оказалась возможной благодаря его несомненным достоинствам, проверенным длительной практикой применения.

Силикатный кирпич в строительстве

Стройматериал из силиката получил массовое применение в строительстве, прежде всего, из-за невысокой стоимости в сравнении с другими строительными материалами. Если взять для сравнения распространенный керамический аналог, его цена составит на 30-50% больше, чем силикатного кирпича таких же размеров и характеристик. При этом по качеству он мало чем уступает другим видам стройматериала.

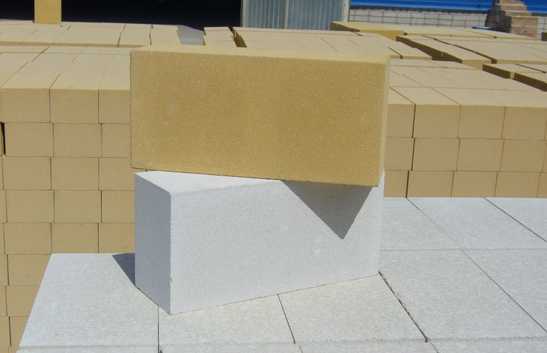

Силикатный кирпич выпускается в зависимости от предназначения:

  • Рядовой, находит применение в кладке основных несущих конструкций, внутренних перегородок и других целей, но не надстройки фундамента;
  • Лицевой, предназначается для наружной облицовки зданий, отличается более высокой стоимостью, но и требования к его качеству предъявляются более высокие.

Также в зависимости от плотности и удельного веса можно разделить выпускаемый кирпич на два основных вида: пустотелый и полнотелый. Применение полнотелого силикатного блока допускается для кладки несущих стен зданий высотой до 10 этажей, кроме фундамента. Благодаря высокой прочности он вполне выдерживает такую нагрузку. Допускается для возведения многоэтажек без ограничения, массово используется силикат для строительства одноэтажных и двухэтажных домов и коттеджей своими руками.

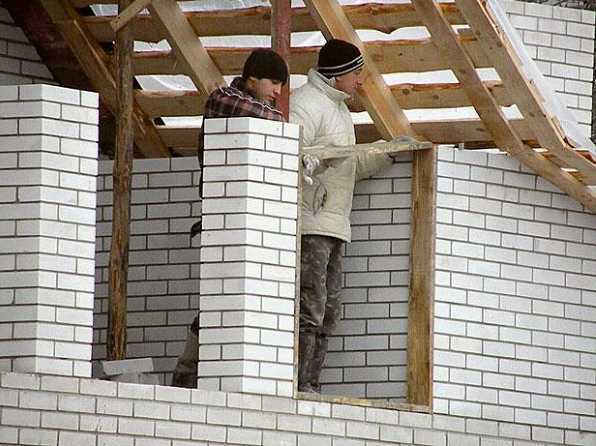

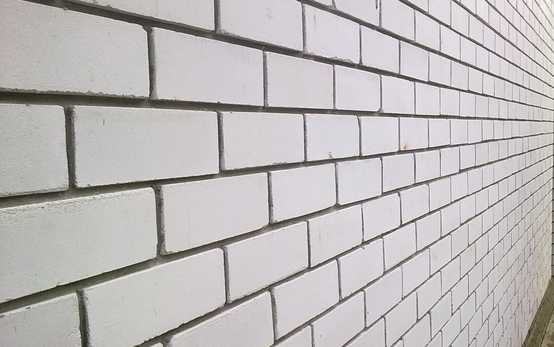

Дом из силикатного кирпича отличается высокой прочностью, долговечностью и хорошим декоративным внешним видом.

Где находит применение силикатный кирпич

Благодаря высокой морозостойкости силиката допускается его применение в условиях северных районов с долгими морозными зимами. Но стоит обратить внимание на высокий коэффициент теплопроводности этого стройматериала. Кладка из такого камня легко и быстро отдает тепло из дома. Поэтому, если вы планируете своими руками строить дом из этого стройматериала, продумайте, какая теплоизоляция допускается в проекте кладки стен, чтобы потом не пришлось дополнительно утеплять постройку.

Кроме жилых домов, допускается использование силикатного кирпича для строительства складов, гаражей и различных производственных помещений, особенно в тех случаях, когда его высокой теплопроводностью можно пренебречь. Основным ограничением в кладке из материала на основе силиката остаются фундаменты и подвальные помещения. Даже если вы планируете постройку своими руками небольшого дома либо гаража, подсобного помещения, избегайте применения силиката в кладке фундамента.

В чем преимущества стройматериала

Материал имеет очень хорошие звукоизоляционные качества, из него допускается выкладывание внутренних перегородок в полкирпича. Этого вполне достаточно для изоляции от шумных соседей.

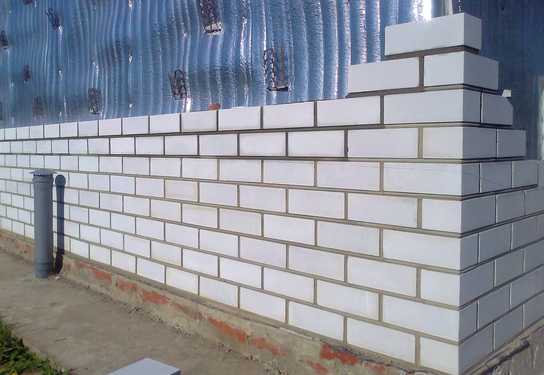

Облицовочные варианты блоков в последнее время находят все более широкое применение во внешней декоративной отделке различных зданий. Силикатный блок имеет правильную геометрическую форму, четко очерченные грани, прямые углы. Благодаря этому стена, обложенная лицевым материалом, красиво и аккуратно выглядит без дополнительных отделочных работ, как на фото.

А в последние годы производители расширили ассортимент выпускаемого облицовочного материала, так как начали использовать минеральные красители. Теперь, кроме традиционного белого силикатного кирпича, можно приобрести камни желтого, зеленого, розового и других цветов, всего до 10 вариантов цветного лицевого блока. К тому же, появилось и разнообразие фактуры, можно подобрать камни с рельефной поверхностью, имитирующей природные материалы.

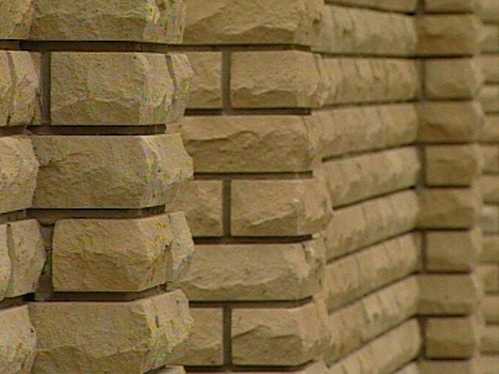

Применение в облицовочной кладке такого строительного камня позволяет легко внести разнообразие во внешний вид построенного здания. При окрашивании камня краситель вносится во всю смесь для формовки кирпичей, поэтому цвет получается одинаковым и снаружи, и внутри. Благодаря этому возможные небольшие сколы и выщербленные места на лицевой поверхности облицовочной кладки не будут заметны, декоративность облицовки здания ничуть не пострадает.

Облицовочный силикатный кирпич находит многочисленное применение в строительстве, его можно использовать не только при возведении жилых домов, но и при сооружении разных зданий и сооружений, проекты которых предусматривают придание сооружениям красивого внешнего вида с помощью наружной отделки. Лицевой силикатный кирпич применяется как для многоэтажек, так и для общественных и административных зданий. Все чаще архитекторы и проектировщики отдают предпочтение именно этому материалу. Легкость в обработке позволяет использовать силикатный кирпич в кладке стен строящегося своими руками дома, даже если вы – новичок в строительном деле и не обладаете необходимыми навыками.

Экологичность силикатного кирпича – также очень важный аспект применения в строительстве зданий. Экологическая безопасность силикатного кирпича определяется составом компонентов, из которых его производят. Поскольку изготавливают силикатный кирпич из природных материалов (известь, песок и вода), он не содержит вредных летучих соединений, органических растворителей, формальдегидов, способных нанести вред здоровью людей. По экологическим характеристикам силикатный кирпич можно сравнить с натуральной древесиной. Но, в отличие от дерева, силикатный строительный камень устойчив к горению, а значит, пожаробезопасен, а также не требует обработки противогрибковыми составами, не подвержен процессам гниения и разрушения.

Недостатки силиката

Как и любой другой материал, силикатный кирпич имеет свои недостатки, которые немного ограничивают области применения этого строительного материала. К ним относится достаточно выраженное водопоглощение силикатного кирпича, а также чувствительность к агрессивным средам. Хорошая способность впитывать воду происходит из-за высокого содержания песка в составе кирпичей (до 90%), однако в условиях сухого климата и при хорошем доступе солнечного света это не является проблемой. Влага не задерживается внутри кирпичей благодаря их кристаллической структуре, поэтому вероятность растрескивания и разрушения у силикатных кирпичей значительно ниже, чем у глиняных аналогов.

Однако, если силикатный кирпич постоянно будет находиться в условиях повышенной влажности, подвергаться постоянному воздействию грунтовых вод или атмосферных осадков, вероятность быстрой потери прочности и разрушения значительно возрастает. Из-за этого качества не допускается использование силикатного кирпича для кладки фундаментов и подвалов, а также цокольных этажей зданий.

Причем эти ограничения на применение были введены в последние десятилетия, как ни печально, из-за усиления загрязненности окружающей среды. При воздействии обычной чистой воды силикатный кирпич не будет разрушаться при условии его быстрого высыхания. Разрушают его соли серной кислоты, которые могут присутствовать и в грунтовых водах, взаимодействующих с фундаментом здания, и в атмосферных осадках. Поскольку силикатный кирпич в своем составе имеет до 90% песка, который устойчив к воздействию агрессивных химических реагентов, разрушаются под действием таких солей, как сульфат магния, гидросиликаты и карбонаты кальция (связующие компоненты, скрепляющие кристаллы песка внутри кирпичей).

Таким образом, для кладки фундаментов необходимо подбирать другой материал, применение которого более подходит по техническим характеристикам. К фундаментам зданий, особенно высотных, предъявляются повышенные требования по прочности материалов, устойчивости и долговечности, ведь от их устойчивости зависит прочность и долговечность всего здания. Особенно, если вы строите собственный дом своими руками, на кладку фундамента стоит обратить особое внимание.

Ограничения для применения

Нежелательно применение силикатного кирпича в помещениях, в которых из-за их предназначения будет постоянно высокая влажность воздуха, то есть, для строительства бань, прачечных, душевых, других помещений с аналогичными условиями. Тем не менее, в СНиП II-22-81 «Каменные и армокаменные конструкции» допускается использовать силикатный кирпич при кладке стен зданий, которые будут подвергаться действию повышенной влажности, с условием применения для внутренних стен в этих помещениях гидрофобизаторов, защищающих от проникновения влаги внутрь кирпичей.

Силикатный кирпич выдерживает высокую температуру до 6000С, поэтому он относится к классу пожаробезопасных строительных материалов, однако есть ограничения в применении при температуре свыше 6000С. Не допускается применение для кладки печей и каминов, внутренних поверхностей дымоходов из силикатного камня, так как при частом и сильном нагревании он будет очень быстро разрушаться, и придется переделывать все заново. Если у вас появилась задумка выложить своими руками камин или переложить печку, имейте в виду, что не допускается использовать для этих целей силикатный кирпич.

Заключение

Силикатный кирпич — не просто универсальный материал, он реально выручает частных застройщиков, делающих все своими руками. Керамический кирпич вряд ли позволил бы за малые деньги построить приличный дом. Но если предполагается применение в грунте или использовать для усиления фундамента, необходимо позаботиться о дополнительной очень хорошей гидроизоляции.

bouw.ru

Состав для изготовления силикатного кирпича

Изобретение относится к промышленности строительных материалов, а именно к производству силикатного кирпича. Состав для изготовления силикатного кирпича, содержащий кварцевый песок и известь, дополнительно содержит алюмощелочной шлам - отход металлообрабатывающего производства, содержащий в мас.%: Al2O3 48,10; Fe2O3 0,8; СаО 2,0; MgO 4,4; SO3 1,6; Cl 0,75 Na2O+K2O 13,0, при следующем соотношении компонентов, мас.%: кварцевый песок 84-88, известь 6-8, алюмощелочной шлам 6-8. 2 табл.



Изобретение относится к промышленности строительных материалов, а именно к производству силикатного кирпича.

В промышленности строительных материалов широко применяются сырьевые смеси для изготовления силикатного кирпича, в состав которых входит в определенных пропорциях чистый кварцевый песок и воздушная известь.

Известен состав силикатного кирпича из смеси кварцевого песка (92-94% от массы сухой смеси) и негашеной или гидратной извести (6-8) [1]. Недостатком известного технического решения является недостаточно высокая прочность готовых изделий.

Однако отечественным заводам приходится встречаться с исходными сырьевыми материалами, некоторым оборудованием и условиями их обслуживания, далекими от оптимальных. Кроме того, производимые в настоящее время силикатные изделия имеют высокое водопоглощение и водонасыщение, что приводит к недолговечности. В последние годы значительно возрастает интерес к использованию побочных продуктов и отходов промышленности в производстве строительных материалов, и этот путь является перспективным и актуальным, так как позволяет решать не только технико-экономические, но и острые экологические вопросы.

Известен состав изготовления силикатного кирпича из полупродукта глиноземистого производства нефтелинового шлама [2]. Недостатком этого состава является невозможность получения кирпича марки прочности выше М150.

Наиболее близким аналогом к предложенному изобретению является состав на основе кварцевого песка, извести, добавки глиняного солевого шлама и золы [3], позволяющий значительно увеличить прочность, принят за прототип. Недостатками этого состава являются высокие затраты времени, электроэнергии и пара на автоклавную обработку, низкая морозостойкость и теплофизические свойства силикатного кирпича.

Сущность изобретения заключается в повышении качества силикатного кирпича, снижении материалоемкости при изготовлении и в защите окружающей среды путем использования промышленных отходов при его производстве.

Техническим результатом изобретения является повышение прочности, трещностойкости, долговечности, снижение теплопроводности силикатного кирпича.

Технический результат достигается тем, что в известном составе для изготовления силикатного кирпича, содержащем кварцевый песок и известь, особенностью является то, что он дополнительно содержит алюмощелочной шлам - отход металлообрабатывающего производства, содержащий в мас.%: Аl2O3 - 48.10; Fе2O3 - 0.8; СаО - 2.0; MgO - 4.4; SO3 - 1.6; Cl - 0.75; Na2O+K2O - 13.0, при следующем соотношении компонентов, мас.%:

кварцевый песок84-88
известь6-8
алюмощелочной компонент6-8

Основным элементом алюмощелочного компонента является алюмощелочной шлам.

Предлагаемое изобретение позволяет расширить сферу использования одного из компонентов смеси - алюмощелочного шлама, представляющего собой особую группу ультрадисперсных, пористых микронаполнителей. Алюмощелочной шлам является отходом травильных ванн, образующимся на металлургических и авиационных заводах в процессе обработки алюминия и его сплавов концентрированным раствором едкого натра. При действии щелочи на сплав слой оксида алюминия растворяется, образуя алюминаты натрия. На дно травильной ванны выпадает осадок, содержащий гидроксоалюминат натрия, который после отстоя и нейтрализации имеет рН, равный 7,7 [4].

Химический состав алюмощелочного шлама приведен в табл.1 [5].

Использование алюмощелочного шлама обеспечивает технологию механо-химической активации песка.

Таблица 1
Химический состав алюмощелочного шлама
Наименование шламовСодержание компонентов, мас.%рН
п.п.п.Аl2О3Fe2О3СаОMgOSO3Cl--Na2O+К2О
Алюмощелочной шлам29.4048.100.82.04.41.60.7513.08.2

Алюмощелочной шлам как продукт, полученный химическим осаждением, обладает комплексом физико-химических свойств, определенным потенциалом ионизации, поверхностной активности, высокой адсорбционной способностью и представляет собой отрицательно или положительно заряженные комплексы. Основной компонент алюмощелочного шлама - Аl2О3 способствует образованию гидроалюмосиликатов кальция (гидрогранатов, кальциевых гидросиликатов: С2SН(А), CSH(B), C2SH2, тоберморита) позволяющих снизить плотность кирпича до 1450-1550 кг/м3, что ведет к понижению теплопроводности изделия. Гидрогранаты имеют почти правильную округлую форму кристаллов и обеспечивают хорошее сцепление заполнителя с вяжущим. C2SH(A) снижает усадочные деформации и повышает трещиностойкость. Прочность на сжатие возрастает в результате увеличения количества тоберморитового геля, который обладает клеящей способностью и формирует более прочную микроструктуру силикатного кирпича. Щелочь резко повышает рН раствора, при этом концентрация всех модификаций кремнезема и других соединений увеличивается в десятки раз, происходит стабилизация структуры тоберморитовых гидросиликатов и создается повышенная адгезионная прочность между гидросиликатом и кварцевым песком.

Данное техническое решение позволяет улучшить качество выпускаемой продукции и расширить использование отхода промышленности, а также снизить экологический ущерб окружающей среде.

Пример состава и физико-механические свойства предлагаемой сырьевой смеси для изготовления силикатного кирпича приведены в таблице в табл.2.

Таблица 2
Пример состава и физико-механические свойства предлагаемой сырьевой смеси для изготовления силикатного кирпича
Предел прочности, кгс/см2Водопоглощение, %Морозостойкость, цикл
Тип и состав сырьевой смеси, мас.%При сжатии после автоклавной обработкиПри изгибе после автоклавной обработки
ГОСТ 379-9572,502012,414
Прототип [3]: - кварцевый песок 15-17%; - известь 6-8%; - глинисто-солевой шлам 30-45%; - зола 30-45%;246,004314,0015
Предлагаемая сырьевая смесь: - кварцевый песок 86%; - известь 7%; - алюмощелочной компонент 7%;251.244813,125

Источники информации

1. Хавкин Л.М. Технология силикатного кирпича/ Л.М. Хавкин. - М., 1982. - С.108-114.

2. Пат. 2059588 Российская Федерация. Способ получения силикатного кирпича/ Сизяков В.М., Корнеев В.И.; заявитель Санкт-Петербургский государственный Университет им Г.В.Плеханова. - заявл. 06.09.1995.

3. А.с. 660954 СССР. Способ получения силикатного кирпича / Кисель И.И., Мазуренко В.Д.; заявитель Белорусский технологический институт им С.М.Кирова. - заявл. 05.05.1979.

4. Коллеров Д.К. Физико-химические свойства жидких продуктов; термической переработки сланцев района Волги/ Коллеров Д.К., Матвеева Н.И., Житейская В.А. // Химия и технология горючих сланцев и продуктов их переработки. - Л.: Гостоптехиздат, 1955 - Вып.4.

5. Арбузова Т.Б. Стройматериалы из промышленных отходов/ Арбузова Т.Е., Шабанов В.А., Коренькова С.Ф., Чумаченко Н.Г. - Самара: Кн. изд-во, 1993. - С.12,33.

Состав для изготовления силикатного кирпича, содержащий кварцевый песок и известь, отличающийся тем, что он дополнительно содержит алюмощелочной шлам - отход металлообрабатывающего производства, содержащий в мас.%: Al2O3 48,10; Fe2O3 0,8; СаО 2,0; MgO 4,4; SO3 1,6; Cl 0,75; Na2O+K2O 13,0, при следующем соотношении компонентов, мас.%:

кварцевый песок84-88
известь6-8
алюмощелочной компонент6-8

www.findpatent.ru

Силикатный кирпич: состав, свойства, применение, виды, условия использования

В детстве многие делили кирпичи на «красные» и «белые». Но тогда для детского восприятия это было нормально, а сейчас, став старше, понимаете, что у каждого кирпича есть свое определенное название. И «белый» на самом деле называется силикатным кирпичом. Именно о нем и хотелось бы поговорить более подробно, его составе, свойствах и понять, где его можно использовать, какие положительные и отрицательные стороны он имеет.

История производства и состав

Сразу стоит сказать, что данный материал заметно отличается по составу, методу изготовления и свойствам, от керамического, или «красного», кирпича. И, естественно, параметры ГОСТа силикатного отличаются, например, от витебского кирпича двойного, цена на который будет немного меньше.

Силикатный кирпич впервые появился среди строительных материалов в начале 20 века. Само производство очень экономично, не требующее больших капиталовложений, именно этой и обусловлена невысокая стоимость, по сравнению с тем же керамическим кирпичом.

Из чего делают силикатный кирпич? Состоит «белый» кирпич из песка, причем это основная его масса, около 90% и извести с добавкой. Далее эту смесь подвергают прессованию с помощью сухого метода, далее, получившиеся блоки подвергают воздействию водяным паром, температура которого достигает 200°C, соблюдая при этом высокое давление.

Виды и свойства силикатного кирпича

Как и другие строительные материалы, силикатный кирпич имеет свои виды и один из самых популярных это полнотелые образцы. Как вы понимаете, исходя из состава материала, он имеет приличный вес, хорошую теплопроводность, а также обладает замечательными звукоизоляционными качествами, а его прочность — основной конек!

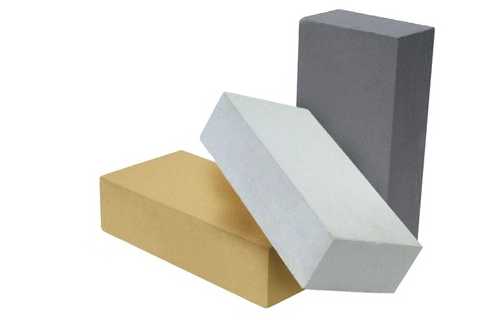

Например, существует тонированный силикатный кирпич, или цветной. Этим образцом производитель придает определенный цвет, поэтому он используется исключительно как облицовочный материал. Полнотелый кирпич используют в тех случаях, когда возведенная из него конструкция по проекту должна испытывать повышенную нагрузку — это стены и несущие перегородки. А пустотелый, как правило, выбирают, если необходимо сделать облицовку фасада здания.

Где не стоит применять силикатный кирпич

Поэтому, если вы решили покупать силикатные кирпичи, то необходимо точно знать для строительства каких элементов вы его берете. В принципе, для чего он подойдет, говорилось ранее, а вот применять его не следует при строительстве подвалов, каминов, печей, дымоходов, в общем, там, где есть повышенная влажность и высокая температура. Кирпич нельзя использовать в этих местах, так как он очень слабо противостоит влаге и жаре. Имея высокую теплопроводность, он практически не сохраняет тепло в помещении, а если захотите увеличить толщину стены, то фундамент может просто-напросто не выдержит. Так что следует запомнить еще один немало важный момент: силикатный кирпич лучше всего использовать при строительстве внешних стен, малоэтажных зданий.

Однако существуют различные типы прочности данного кирпича, которые предназначены для определенных видов работ. Так можно выбрать кирпич с определенными показателями морозостойкости, теплопроводности, разной марки и размера.

Что касательно цены, то она зависит от производителя, объема, качества и операций при перевозке.

Видео: силикатный кирпич — советы специалистов

kapitalstrojservis.ru

Силикатный кирпич белый: состав и характеристики

Появление в строительстве и с началом использования белого силикатного кирпича относится к первому десятилетию 20 века. Производство белого силикатного кирпича не требует больших затрат, главное, чтобы поблизости находился источник сырья для его изготовления. Но по-настоящему силикатный кирпич получил массовое применение и популярность только в 50-х годах прошлого века.

Два слова о технологии производства

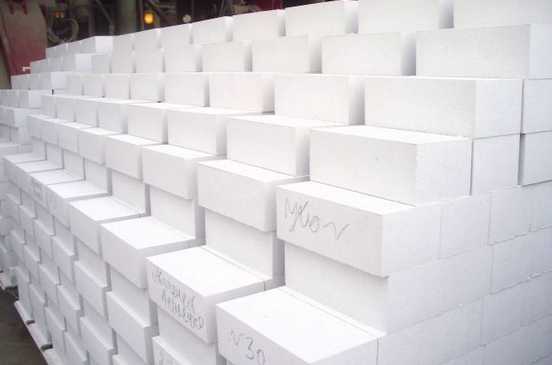

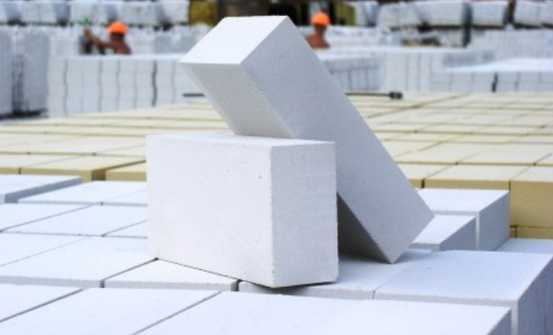

Производят блоки из кварцевого песка, извести и воды. При этом пропорции песка и извести составляют приблизительно 9:1, к смеси в небольшом количестве добавляют различные связующие добавки, улучшающие характеристики готового продукта. Смесь извести и песка методом сухого прессования превращают в прямоугольные блоки, затем обрабатывают водяным паром при температуре от 170оС до 200оС, при этом постоянном высоком давлении, называется метод — автоклавирование. Так получают белый силикатный блок.

Габариты силикатного блока, его основное назначение

По характеристикам, в том числе по размерам и весу, материал должен соответствовать требованиям ГОСТа 30108-94 «Материалы и изделия строительные». В соответствии с этим нормативным документом определяются стандартные размеры белого силикатного кирпича.

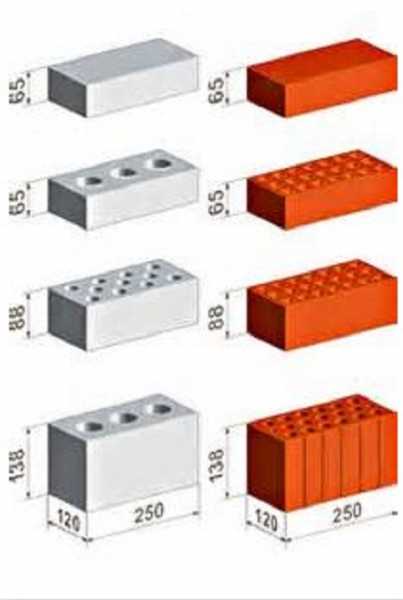

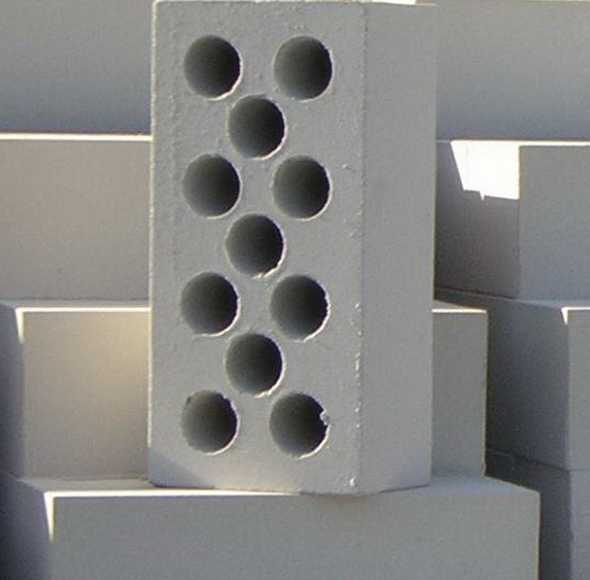

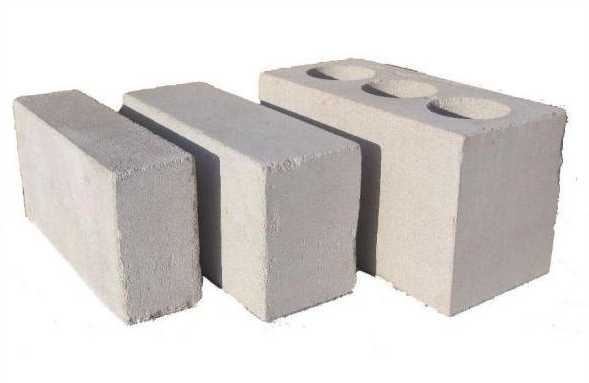

Силикатный блок бывает полнотелый, пустотелый и пористо-пустотелый. Полнотелый кирпич используется при возведении внешних стен зданий и внутренних несущих перегородок, пустотелый можно использовать для внешней облицовки здания.

По назначению белый силикатный камень разделяется два основных вида:

  1. Рядовой (используется для кладки стен, которые затем будут облицовываться другими материалами). Для него допускается наличие незначительного количества трещин, сколов на гранях, притупленности ребер;
  2. Лицевой (он же облицовочный). На его поверхности не должно быть повреждений. Лицевой кирпич может выпускаться с гладкой или рельефной поверхностью. Бывают также неокрашенные и окрашенные варианты такого кирпича.

Совет! Прежде чем заниматься приобретением белого силикатного кирпича, продумайте, для чего он будет использоваться. Материал не подходит колодцев и цокольных конструкций.

Номенклатура и размеры блока

Согласно требованиям ГОСТа белый силикатный кирпич выпускается одинарный и полуторный. Стандарт размера белого силикатного кирпича одинарного полнотелого: высота 65 мм, длина 250 мм, ширина 120 мм. Кирпич белый силикатный полуторный имеет размер: высота 88 мм, длина 250 мм, ширина120 мм. Полуторный камень выпускается полнотелый, пустотелый и поризованный. Двойной блок – почти всегда пустотелый. Он имеет размеры: высота 138 мм, длина 250 мм, ширина 120 мм.

Вес кирпича силикатного белого зависит от плотности и от степени пористости:

  1. Рядовой одинарный в 3,2 кг;
  2. Полуторный рядовой в 3,7 кг;
  3. Двойной в 5,4 кг;
  4. Лицевой полуторный от 3,7 до 4,3 кг;
  5. Лицевой двойной по весу может доходить до 5,8 кг.

Теплопроводность пустотелого блока 0,56-0,81 Вт/м*С немного меньше, чем у полнотелого 0,65-0,88 Вт/м*С за счет наличия полостей.

Обычно белый силикатный материал находит применение в строительстве как малоэтажных домов и коттеджей до двух этажей, так и во внутренней и наружной отделке высотных зданий, все зависит от марки кирпича. Из белого силикатного материала строят жилые дома, складские и производственные помещения, гаражи, дачные коттеджи и даже заборы. Однако имеются и ограничения по его использованию, которые связаны с его техническими характеристиками.

Белый силикатный кирпич имеет свойство легко впитывать влагу, при этом его прочность понижается, и процессы разрушения будут протекать гораздо быстрее, чем в обычных условиях. Поэтому белый силикатный блок нельзя использовать для закладки фундаментов и строительства подвалов, для строительства саун, бань, душевых, цоколей и других мест с повышенной влажностью. Для кладки цоколей по ГОСТу рекомендуется использовать керамический полнотелый кирпич.

Кроме того, белый силикатный камень не выдерживает высоких температур, свыше 600оС, его не берут для строительства каминов, печей, дымоходов и других конструкций, которые будут нагреваться выше указанной температуры.

Имейте в виду, что из-за высокой теплопроводности белый блок будет очень быстро отдавать тепло из вашего дома в холодную пору года, поэтому при возведении стен потребуется дополнительная теплоизоляция.

Технические характеристики белого силикатного кирпича

Основные характеристики белого силикатного кирпича регламентируются ГОСТом 379-95 «Кирпич и камни силикатные». Но в реалии качество кирпича, как и керамических его собратьев, сильно зависит от используемого сырья и культуры производства.

Прочность кладки

Основной характеристикой кирпича является его прочность. По прочности силикатный материал разделяется на несколько категорий от 75 до 300. Чем выше число, тем больше характеристика прочности кирпича. Цифра 75, 125, 200 и 300 указывает, какое сжатие с нагрузкой на 1 см2 способна выдержать марка материала. В строительстве домов до двух этажей используются обычно кирпичи с прочностью 125, 150. При увлажнении прочность силикатной массы блока падает.

Важной характеристикой силикатного стройматериала является морозостойкость. Морозостойкость обозначается F15-F50. Цифра показывает, какое количество последовательных замерзаний — размерзаний выдерживает материал. Исследованиями установлено, что со временем прочность и морозостойкость силикатной массы растет за счет происходящих в нем процессов карбонизации под действием воздуха.

Морозостойкость повышают благодаря добавлению в смесь специальных дисперсных фракций, из-за этого влага не замерзает внутри камня, что уменьшает процессы их разрушения. Тем самым показатель морозостойкости повышается. Контроль поведения кладки из силикатной массы под воздействием атмосферных влияний показал, что со временем силикаты кальция, входящие в состав материала, превращаются в карбонаты и кремниевые кислоты, а они устойчиво скрепляют компоненты кирпичей. Таким образом, атмосфероустойчивость камня признана достаточной.

Плотность белого силикатного камня должна быть не менее 1300 кг/м3, наиболее подходящая плотность – от 1600 кг/м3 до 1800 кг/м3 для полнотелого блока. Для пустотелого марки М150 – 1450 кг/м3, М200 – 1550 кг/м3. От плотности зависит степень звукоизоляции, чем меньше плотность кирпичей, тем выше будет показатель звукоизоляции.

Транспортировка и хранение белого блока

Транспортировать силикатный стройматериал можно любым доступным транспортом, главное – перевозить его либо в упакованном виде в пленке с упаковочной лентой, либо сложенным на поддоны, но не сваливать насыпом, не бросать. Хранение должно быть либо в складских помещениях, либо на закрытых от попадания влаги площадках под навесом.

Достоинства и недостатки белого кирпича

Белый силикатный блок имеет правильную геометрическую форму, легко поддается обработке (как и гиперпрессованный), легче в обработке, чем керамический и клинкерный кирпич. Хорошая звукоизоляция позволяет использовать его для кладки межкомнатных перегородок. Толщины стены в 120мм достаточно для обеспечения необходимой звукоизоляции отдельных комнат.

Важным преимуществом белого камня является его невысокая цена в сравнении с керамическим. Также этот строительный материал считается экологически безопасным, в нем практически отсутствуют какие-либо вредные для здоровья человека примеси. Огнеупорность до 600оС позволяет отнести его к пожаробезопасным материалам.

К преимуществам белого силикатного кирпича также относятся высокая прочность (от 75 до 200 кг/см3) и морозостойкость до 50 циклов. Кроме того, со временем здания из силикатного кирпича приобретают большую прочность и морозоустойчивость. Это связано с процессами карбонизации внутри кирпичей под действием атмосферных процессов.

На стенах, возведенных из этого стройматериала, практически не бывает высолов.

К минусам можно отнести высокую теплопроводность этого вида материала, в холодных районах необходимо побеспокоиться о дополнительной теплоизоляции таких зданий. Теплопроводность увеличивается при намокании кирпичной стены, поэтому рекомендуют нанесение специальных гидрофобизаторов (растворов, предотвращающих попадание влаги внутрь кладки). Недостатком является также достаточно большой вес по сравнению с другими кирпичами (3,3-3,6кг одинарный и 4-4,5кг полуторный). Это затрудняет работу каменщиков.

Также в ассортименте этой продукции нет разных вариантов цветов, как мы привыкли видеть в линейках других разновидностей стройматериалов. Стандартный прямоугольный блок белого цвета, бывают окрашенные коричневого, желтого, черного цвета. Отсутствуют также разновидности геометрических форм, выложить что-то изысканное из такого кирпича будет затруднительно.

Высокая степень водопоглощения не позволяет использовать для подвалов, фундаментов, цокольных этажей.

Заключение

Практика показывает, что силикатный материал с успехом используют как в северных широтах, так и на юге. Прочность и хорошая стойкость позволяют построить прочный и крепкий дом, но при условии правильной гидроизоляции фундаментных блоков. При установке внутренних перегородок и стен материал с успехом может заменить гипсовые блоки, приняв часть вертикальной нагрузки от верхних этажей и крыши.

bouw.ru

Свойства силикатного кирпича

Силикатный кирпич применяется для возведения стен в жилых домах и других помещениях. И пусть технологию его производства придумали в такой далекий для настоящего времени 19 век, его активно продолжают использовать и по сей день. Причем его не просто применяют, а относят к самому современному материалу, который отличается своей эффективностью и качеством.

Силикатный кирпич — имеет высокие эксплуатационные характеристики. Высокий уровень звукоизоляции отличает его от глиняного.

Несомненно, многие из особенностей в процессе его производства успели поменять, но сама суть производства осталась прежней и неизменной.

Как происходит производство

В изготовлении кирпича силикатного применяют воздушную известь, воду, кварцевый песок, которые перемешивают между собой согласно ГОСТу. К процессу производства применимы два способа — изготовление с использованием пара (обработать паром) и без пара. В первом варианте отпариванию под воздействием давления подвергают смесь песка с известью в пропорции 9 к 1, примешивая к ним различные дополнительные добавки. В итоге получают силикатную массу, которую потом можно спрессовать и окрасить. После она в форме кирпичиков помещается в автоклавы, в которых масса пропаривается под воздействием давления и высоких температур.

Полная готовность после такой процедуры наступит примерно через 12 часов, за это время кирпич нужно просушить. Лучше всего этот процесс проходит на открытом воздухе.

После основного этапа производства силикатный кирпич получается светлого оттенка. Это делает возможным придание кирпичу совершенно различных оттенков и цветов.

Метод изготовления без пара допускает во время процесса смешивания составляющих ингредиентов применение этапа, на котором происходит момент гашения извести. На данный этап необходимо примерно 10 часов. А дальше все идет точно так же, как и в первом варианте с паром. Из-за того что считается, что второй способ более экономичный, в производстве он применяется намного чаще первого.

Доля каждого составляющего из веществ в кирпиче выглядит следующим образом. Большая часть, а именно 90 % принадлежит песку, 7 % отводится на известь и только 3 % на воду. После основного этапа производства силикатного кирпича он получается светлого оттенка. Данный факт делает возможным дальнейшее придание кирпичу совершенно различных оттенков и цветов.

Возможность придания различных оттенков позволяет расширить область применения кирпича, причем он может использоваться не только для возведения несущих стен, но и для декоративных отделок, создавая различные виды дизайна. Технологию разработки силикатного кирпича разработали в Германии, но активное использование в Европе данной технологии началось не сразу. В конце 19 века Россия вышла на первое место по массовому количеству изготовления и выпуска данного строительного материала. В 1901 году насчитывалось уже 9 заводов по данному профилю. В наше время производством силикатного кирпича занимается больше полутора сотен предприятий.

Характеристики силикатного кирпича

Пустотелые кирпичи намного легче, поэтому их применение значительно снижает нагрузку строения на фундамент.

Стандартными размерами для выпуска кирпича силикатного считаются параметры 250х88х54 мм или 250х120х65 мм. Хотя, конечно, существуют и другие варианты, которые используются намного реже. Данная продукция может быть утолщенной, пустотелой, полнотелой, применению каждого вида находится свое место, ведь каждый из них обладает своими преимуществами. К примеру, пустотелые кирпичи намного легче, поэтому их применение значительно снижает нагрузку строения на фундамент. Применяя такой кирпич в строительстве, необходимо знать свойства данного материала, нужно ознакомиться с его характеристиками и особенностями работы с ним:

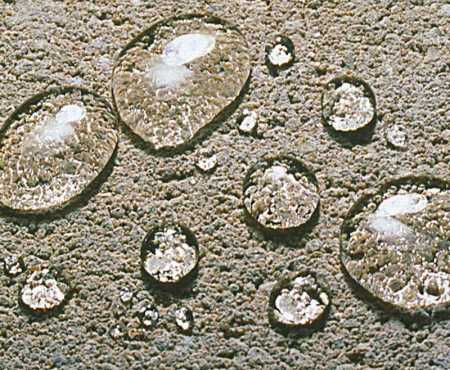

Чтобы придать кирпичу водоотталкивающие свойства, его необходимо обработать пропиткой гидрофобного типа.

  1. Силикатные кирпичи обладают высокой прочностью на сжатие, именно поэтому больше других материалов ценятся в строительстве. Благодаря данному свойству, кирпич подходит для применения в возведении построек с разным количеством этажей.
  2. В его составе нет никаких химических веществ, вредных для здоровья. Входящая в состав кирпича известь служит септиком естественного происхождения, преграждая пусть микробам, грибку и плесени.
  3. Другое положительное свойство — это звуконепроницаемость. Применение силикатного кирпича в построении дома позволяет его жителям шуметь и кричать. Такой материал отлично подойдет для возведения помещения, в котором будут проводиться шумные работы, например, он хорош, чтобы отгородить часть производства.
  4. Точная геометрия материала служит его хорошей характеристикой. Ведь его применение не требует затем дополнительной отделки стен.

У кирпича есть и другие свойства, например, не самым ценным будет заниженная стойкость к влаге. Хотя подобный недостаток легко решить при помощи применения пропиток гидрофобного типа.Ими необходимо обработать кирпич, чтобы придать ему недостающие водоотталкивающие свойства.

Причем он не теряет своей способности «дышать», благодаря чему не образуется конденсат на стене и влага в доме.Помимо всего, содержащаяся в составе кирпича известь вследствие вступления в реакцию с содержащейся в воздухе двуокисью углерода образует карбонат калия, повышающий в свою очередь силикатную силу кирпича.

Как применяется силикатный кирпич

При отделке фасада фактура поверхности кирпича может быть как гладкой, так и рельефной («колотой»).

Существуют различные разновидности силикатного кирпича, каждый вид предназначен для определенной сферы применения. Выделяется рядовой вид кирпича, применяемый для кладки стен (несущей или перегородки) и лицевой, который актуален при отделке внешней части фасада помещения.

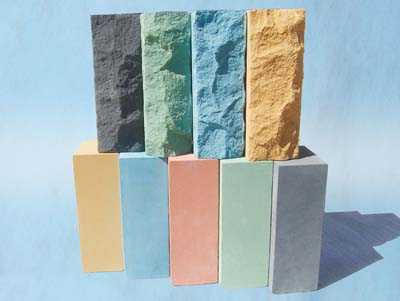

Фактура поверхности может быть как гладкой, так и рельефной («колотой»). Возможны варианты с декоративным покрытием, которые используют при отделке проемов в окнах или при других дизайнерских решениях. Из-за того что данный кирпич имеет низкую способность к поглощению влаги, его применение ограничено для возведения стен или выполнения отделки в таких местах, как бассейн, баня или подобных сооружениях. Помимо всего этого, для такого кирпича опасным являются высокие температуры, поэтому в строительстве камина, печи, цоколя или фундамента его лучше не использовать.

Чтобы кирпичи оставались целыми, их лучше перевозить сложенными на деревянных поддонах.

Важно помнить, что при применении силикатного кирпича важно обращать внимание не только на характеристики самого материала, но и на раствор, который будет скреплять кирпичики между собой. Возможно, придется обработать кирпич дополнительным средством, например, для придания водоотталкивающих свойств (о чем упоминалось выше). Если самому сложно решить данный вопрос, то лучше проконсультироваться со специалистами, которые помогут подобрать необходимый в работе материал.

Важно учитывать эти особенности и в применении данного кирпича вместе с другими. К примеру, во избежание появления трещин нельзя выполнить кладку несущей стены из силикатного кирпича, а его облицовку — из керамического. Разные коэффициенты в тепловом расширении могут привести к разрушению или появлению трещин. Чтобы этого не случилось, необходимо оставить расстояние в 1,5-2 см. Поэтому консультация в данном вопросе со специалистами тоже будет очень полезной. Применение данного вида кирпича не составляет особой сложности, это такой же кирпич, который складывается с применением необходимого раствора. Главное — правильно учесть все его свойства при осуществлении работы.

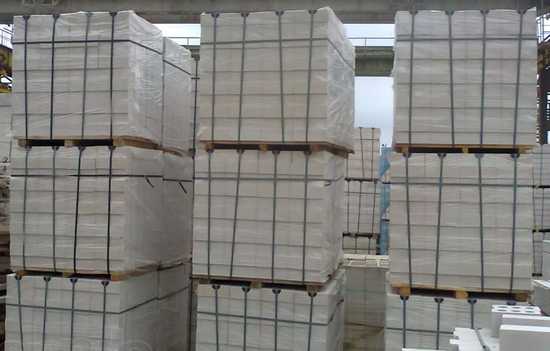

Как производится транспортировка

Особенных условий для осуществления транспортировки такого кирпича не предусмотрено. Возможна перевозка любыми видами грузовой техники. Погрузка осуществляется как в ручном режиме, так и с применением различных устройств для подъема.

Лучше всего для перевозки использовать деревянные поддоны, запаковывая кирпичи в полиэтиленовую пленку. Конечно, для строительства частного дома транспортировка будет осуществляться так просто, без использования поддонов.

1pokirpichy.ru

Технология производства силикатных кирпичей

Производство силикатного кирпича освоено многими компаниями, чтобы покрыть постоянно растущий спрос на данный стройматериал. Такой кирпич имеет многочисленные достоинства, а внешний вид и характерная правильность форм особо покоряет покупателей. В настоящее время он реализуется в широком ассортименте с декорирующими добавками, что дает возможность выбора. Кроме того, можно освоить технологию изготовления кирпича в домашних условиях, что позволить заняться бизнесом или обеспечить строительство собственного дома.

Особенности материала

Силикатный или белый кирпич (проще, силикат) представляет собой спрессованную и обожженную смесь кварцевого песка с известью. Его основными преимуществами считаются:

  • белый, декоративный цвет, что дает возможность получения различных оттенков при добавлении пигмента;
  • правильные геометрические формы;
  • высокая прочность.

К недостаткам следует отнести достаточно высокую влагопроницаемость, что ограничивает применение такого материала в среде с высокой влажностью или требует использования надежной гидроизоляции. Несмотря на наличие отрицательных качеств, силикат широко применяется при кирпичной кладке стен зданий различного назначения (как жилого, так и производственного фондов), причем достаточно большой этажности.

Технология производства силикатного кирпича не отличается большой сложностью, а потому оно осваивается крупными предприятиями, небольшими фирмами, частными предпринимателями. Можно организовать изготовление белого кирпича и в домашних условиях, своими руками.

Из чего делают рассматриваемый стройматериал? Когда изготавливается силикатный кирпич, состав его в корне отличается от строения обычного, красного. В его структуре не используется глина. Основу состава составляет высококачественный кварцевый песок (до 90-92 %). Связующим веществом выступает известь (8-9 %). Вступая в реакцию с песком, она обеспечивает однородность структуры и высокую прочность. Смесь готовится с добавлением воды, причем она используется на всех производственных стадиях.

В состав силикатного кирпича для придания определенных свойств могут вводиться ингредиенты, способствующие быстрому отвердению смеси, а также пигменты для обеспечения нужной окраски. Чаще всего используется белый кирпич, в котором отсутствуют пигменты.

Технологические процессы

Как делают силикат? В принципе, когда нужен силикатный кирпич, производство его может базироваться на 2 основных способах:

  1. Смешанная технология изготовления. Она подразумевает подачу сырья на каждый формовочный станок. Такой способ применяется на малых производствах и в домашних условиях.
  2. Централизованный способ изготовления силикатного кирпича. Сырье поступает по конвейеру в большие смесительные камеры, а затем распределяется по нескольким аппаратам. Естественно, что без такой технологии не могут обойтись крупные предприятия.

В общем случае технологическая схема производства силикатного кирпича включает такие этапы:

  • хранение и предварительная подготовка ингредиентов;
  • подготовка известкового компонента;
  • приготовление смеси;
  • гашение извести в смешанном состоянии;
  • формование кирпичных элементов;

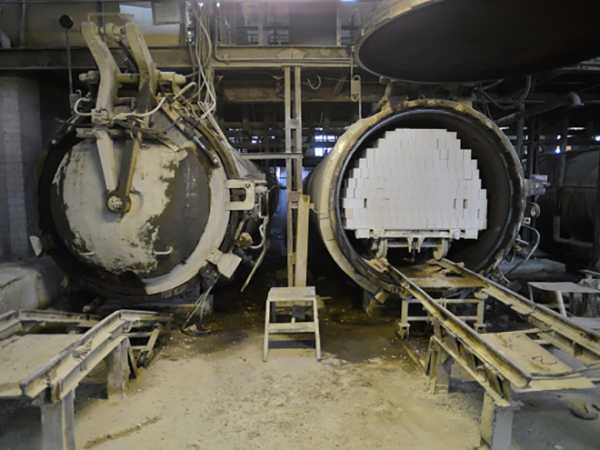

  • изготовление кирпича в автоклаве;
  • контроль качества и складирование готовой продукции.

При налаженном промышленном производстве используется следующее оборудование:

  1. Дробилка щепкового типа для измельчения крупных компонентов.
  2. Нория или специальный транспортер, обеспечивающий вертикальную подачу сырья и компонентов.
  3. Силосный аппарат для проведения процесса гашения извести.
  4. Мельница шарового типа для окончательного (тонкого) измельчения ингредиентов.
  5. Песчаный силосный аппарат для приготовления смеси.
  6. Винтовой конвейер для перемещения сыпучих компонентов.
  7. Дозирующая установка для подачи ингредиентов в непрерывном режиме.
  8. Смеситель двухвалкового типа, обеспечивающий приготовление смеси.
  9. Ленточный транспортер — основное оборудование для перемещения смеси и готовой продукции.
  10. Мост, предназначенный для загрузки сырого полуфабриката в автоклав.
  11. Пресс гидравлического типа обеспечивает формовку кирпичей.
  12. Автоклав — основное оборудования для изготовления кирпича под высоким давлением и температурой.

Приготовление сырья

В вопросе, какого качества будет сделан силикатный кирпич, важную роль играет стадия подготовки ингредиентов и смеси. К компонентам предъявляются такие требования:

  1. Кварцевый песок в основном используется в немолотом виде. Можно применять смесь из крупнозернистого и тонкомолотого песка. Содержание кремнезема в нем должно составлять более 69-72 %.
  2. Известь во многом определяет свойства готового изделия, а потому она должна быть высокого качества. Основное условие — она должна иметь способность к ускоренному гашению.
  3. Вода используется на всех стадиях производства: подготовка смеси, гашение извести, при формовке элементов и в процессе тепловой обработки. Она не должна иметь никаких примесей.

Приготовление смеси для формовки кирпича начинается с дозировки ингредиентов, которая должна строго соответствовать выбранной рецептуре. Известь может добавляться в количестве 6,5-9 % по объему. Чем выше качество извести, тем меньше ее потребность в составе. Вода добавляется после смешивания компонентов из расчета следующего расхода: испарение — 3-4 %, на гашение извести — 2,4-2,7 %, на увлажнение смеси — 6,5-7,5 %. Рецептура кирпича оговаривается техническими условиями, принятыми на данном предприятии.

Приготовление песчано-известкового раствора обеспечивается 2 основными способами:

  1. Барабанный способ. Используется известь после тонкого измельчения. Песок и тонкомолотая известь поступают в специальный бункер с барабаном для перемешивания ингредиентов. В этой же камере производится и гашение извести с добавлением воды. Завершает процесс барабанной подготовки тепловая обработка при вращении в герметичном объеме, которая осуществляется с помощью пара.
  2. Силосный способ. Подготовка смеси проводится в специальных емкостях цилиндрической формы, которые называются силосами. В них обеспечивается и гашение извести. Весь процесс приготовления сырья занимает 11,5-13 часов, после чего смесь увлажняется и направляется на формовку в пресс.

Процесс формовки кирпича

Приготовленное сырье в виде увлажненной смеси подается в специальные формы, устанавливаемые в гидравлический пресс. Четкость геометрии готового кирпича зависит от давления, которое обеспечивается в формовочной установке. Чем больше мощность пресса и выше развиваемое давление, тем плотнее структура кирпича и выше качество. Остатки воздушных включений и водяных капель негативно сказываются на свойствах готового изделия.

2 важный параметр процесса формовки — скорость приложения давления. При резком сдавливании массы не удастся обеспечить равномерную, качественную структуру кирпича. Хорошее оборудование позволяет регулировать данный параметр. Производственная практика показала, что оптимальное давление в прессе при формовке силикатного элемента находится в пределах 160-210 кг/см².

На стадии формовки кирпича решается вопрос о его конструкции. Дело в том, что современные прессы способны обеспечить производство монолитных и пустотелых элементов, а также кирпичей с пазогребневым профилем.

Автоклавная обработка

После формовки полуфабрикат (кирпич-сырец) выгружается из пресса и направляется в автоклав, где обеспечивается его отвердение в специальных условиях. В этой специальной камере осуществляется тепловая обработка и увлажнение, а самое главное, выдержка под высоким давлением.

Автоклав для обработки силикатных заготовок

Изготовление силикатного кирпича высокого качества требует обеспечения следующих условий:

  1. В течение 140-150 минут в автоклаве постепенно увеличивается давление до 1,1-1,3 МПа и температура 165-185ºС.
  2. В указанном режиме обеспечивается выдержка заготовок в течение 6,5-8 часов.
  3. Завершающая стадия процесса предусматривает постепенное снижение давления до атмосферного значения в течение 85-95 минут.

Только после выполнения указанных условий автоклав открывается, и готовые кирпичи отправляются на хранение. Сразу после извлечения из камеры следует провести тщательный контроль качества полученной продукции.

Возможности домашнего производства

Силикатный кирпич можно изготавливать своими руками. Для этого придется приобрести ручной пресс и печь-автоклав. При организации мини-производства в домашних условиях придется полностью повторить вышеописанную технологическую схему. Другое дело, что объемы производства значительно меньше, а значит, все работы можно производить вручную.

Прежде всего подбирается место, где можно самостоятельно добыть крупнозернистый кварцевый песок. Известь лучше приобрести в готовом виде. Далее тщательно перемешиваются песок и известь в пропорции 9:1. Смесь засыпается в металлическую емкость, где производится гашение извести путем добавления воды при перемешивании состава. Вода добавляется из расчета 25 л на 1 м³ смеси.

После гашения раствор увлажняется и засыпается в деревянные или металлические формы. Их можно сделать своими руками или использовать готовые, покупные. В качестве формовочного аппарата можно использовать стандартный пресс для полусухого формования кирпича. Важно обеспечить давление порядка 150-160 кг/см², причем сдавливание формы проводится вручную, постепенно.

Кирпич-сырец после формовки закладывается в печь-автоклав. В ней надо обеспечить давление не менее 8-9 атм, можно воспользоваться способностями пара. Температура поддерживается на уровне 160-180ºС. В таком режиме заготовка должна находиться не менее 6-7 часов.

Силикатный кирпич, несмотря на некоторые недостатки, широко применяется для возведения стен построек разного типа. При покупке такого материала следует обратить внимание на его качество, что является следствием соблюдения технологических приемов. Изготовить кирпич можно и самостоятельно, но для этого необходимо приобрести пресс для формовки и автоклав.

Похожие статьи

kamedom.ru

Кирпич силикатный полнотелый

Несмотря на многообразие строительных материалов, при строительстве дома наиболее популярным и востребованным остается силикатный кирпич. Форма и структура такого строительного материала весьма разнообразна, что позволяет возводить не однотипные коробки для проживания, а уникальные по своей красоте архитектурные сооружения.

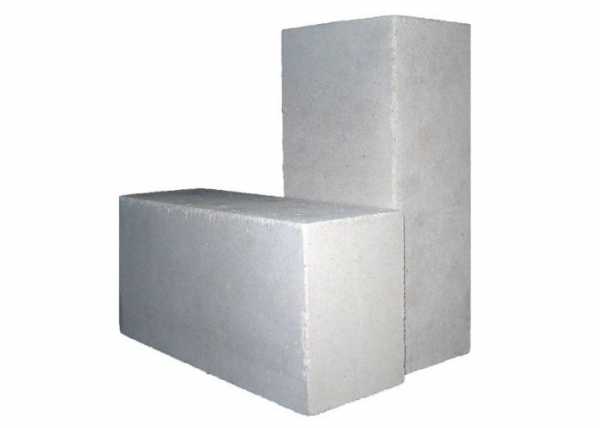

В случае, когда требуется повысить прочность здания, используют силикатный полнотелый кирпич.

Что такое силикатный кирпич (СК)

Данный вид строительного материала представляет собой элемент, прямоугольной формы, который изготовлен из извести и кварцевого песка. СК отличается особой прочностью, и точной геометрической формой. Именно этот показатель обеспечивает плотность стыков, а также позволяет обеспечить правильные формы и контуры фасада.

На практике СК используется сравнительно недавно. Технология его производства была запатентована сравнительно буквально сто лет назад, однако, этого времени было достаточно, чтобы теория о высокой прочности такого строительного материала подтвердилась на практике.

Положительные характеристики полнотелого СК

Сырье, используемое при производстве полнотелого силикатного кирпича, придает ему следующие положительные характеристики:

  1. Высокий показатель прочности. Силикатный полнотелый кирпич выдерживает нагрузки давлением до 30 МПа. Также полнотелый силикатный кирпич очень устойчив на изгиб. Это объясняет хорошую устойчивость к усадке строений. Стены из такого строительного материала практически не реагируют на движение грунта, и не покрываются трещинами.
  2. Хорошая устойчивость к появлению грибков и плесени. Это обусловлено тем, что известь, находящаяся в составе СК, сама по себе обладает высокими антисептическими качествами.
  3. Правильная геометрия возведенных стен. Четкие линии материала существенно облегчают процесс его укладки, а также сводит к минимуму количество пустот между швами.
  4. Абсолютная безопасность для жизни и здоровья человека.
  5. СК не горят, и не поддерживают процесса горения. Единственное что нужно помнить: при температуре нагрева свыше 500°С, элемент сохранят форму, но абсолютно теряет свою прочность.
  6. Доступная цена материала позволяет его активно использовать, независимо от величины бюджета стройки.

Отрицательные моменты в использовании СК

Недостатки накладывают некоторый отпечаток, на эксплуатацию сооружений выполненный из СК, и этот факт нужно учитывать еще на стадии планирования и закладки дома:

  1. Высокий показатель поглощения влаги. Пожалуй, это основной недостаток использования СК. Это приводит к тому, что возрастает риск разрушений при длительном воздействии морозов. Замершая влага, находясь внутри силикатного полнотелого кирпича, очень легко распирает его и разрушает. Из СК лучше не строить подвалы, гаражи или цокольные этажи.
  2. Низкая морозостойкость. Технология производства СК предусматривает использование его в южных регионах и областях средней полосы.
  3. Низкий показатель сохранности тепла. Стены, возведенные из силикатного полнотелого кирпича, нуждаются в хорошем утеплении. Возводить стены из такого материала очень большой толщины невыгодно экономически.
  4. Основные цвета полнотелого кирпича – белый и оттенки бежевого. Маленькая палитра материала ограничивает выбор дизайнерских проектов для отделки дома.

Рассмотрим более детально основные параметры СК согласно техническим нормам.

Состав и размеры

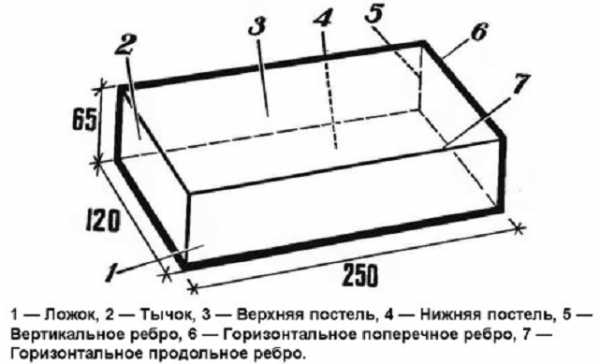

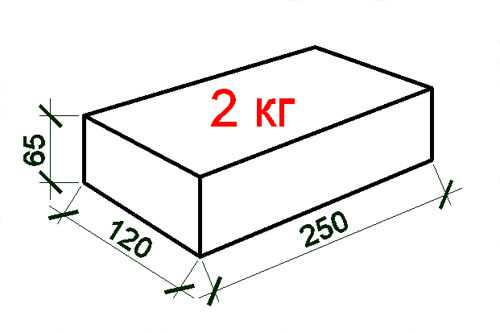

Нормы, указанные в государственной документации, гласят, что стандартные размеры одинарного полнотелого силикатного кирпича составляют: длина – 25 см, ширина — 12 см, толщина — 6,5 см. Вес отдельного элемента зависит от того полнотелый элемент или нет.

Полуторный полнотелый силикатный кирпич имеет несколько большую толщину. При стандартной ширине и длине вес полуторного полнотелого силикатного кирпича составляет порядка 8,8 см. Двойной силикатный кирпич имеет толщину 13,8 см.

Заводы по производству СК располагаются в основном возле песчаных месторождений. Это связано в первую очередь с тем, что основной элемент в составе СК – песок. Зернистость и форма песка, очень важные параметры для придания формы уже готовому раствору и обеспечению особой прочности материалу.

В производстве размер гранул песка играет ключевую роль. Так, например, соединяя три фракции песка в неравном соотношении (4:2:1) можно получить материал высокой пористости. Если параметры изменить до 162:16:1, то кирпич получится максимально плотным и прочным.

Перед тем как песок поступит в производство, его тщательно просеивают от различных примесей и мусора, которые абсолютно не допустимы в готовой продукции.

Еще одним немаловажным компонентом СК является известь. Они играют роль вяжущего элемента. На производстве используется, как правило, негашеная известь.

Внимание! Производство СК невозможно без использования воды. Она присутствует на всех этапах производства: формирование смеси, запаривании сырого материала, производстве технологического пара.

Основные технические характеристики СК

ГОСТ контролирует следующие параметры полнотелого силикатного кирпича:

  1. Прочность. Производитель СК выпускает продукцию многих марок, от М 75 до М 300. Если из СК выкладываются внутренние стены, то марка не имеет определенного значения. Но если речь идет о выкладке силикатным полнотелым кирпичом фасада здания, то лучше остановить свой выбор на марке М125.
  2. Устойчивость к морозам. В зависимости от класса изделия кладка может выдерживать от 25 до 50 периодов замораживания и размораживания. Данная маркировка обязательно указывается производителем.
  3. Показатель теплопроводности является обязательным при расчетах необходимой толщины стен.
  4. Устойчивость к огню. Определяется компонентами, которые входят в состав силикатного кирпича.

Состав и структура

Для любой марки силикатного полнотелого кирпича первоначальный состав ингредиентов один и тот же. Что касаемо структуры материала, то она может отличаться, что непосредственно сказывается на эксплуатационных свойствах изделия.

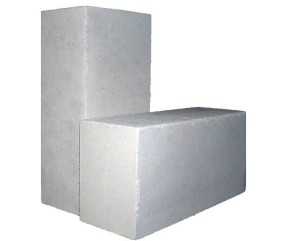

Полнотелый кирпич – это изделие, выполненное монолитным способом. По итогу в элементе нет пустот, даже если при производстве использовалось сырье, обладающее повышенной пористостью. Полнотелый СК очень плотный и прочный. Он не очень хорошо поглощает влагу, имеет самый большой вес и характеризуется самым длительным сроком эксплуатации.

Полнотелые кирпичи могут быть только утолщенного вида, чего нельзя сказать о пустотелых материалах.

Они имеют очень пористую структуру. Он более легкий, лучше поглощает посторонние звуки, хорошо сохраняет тепло. Но большим минусом пустотелых элементов является высокий показатель поглощения воды.

Также есть отличия между облицовочным и строительным силикатным полнотелым кирпичом.

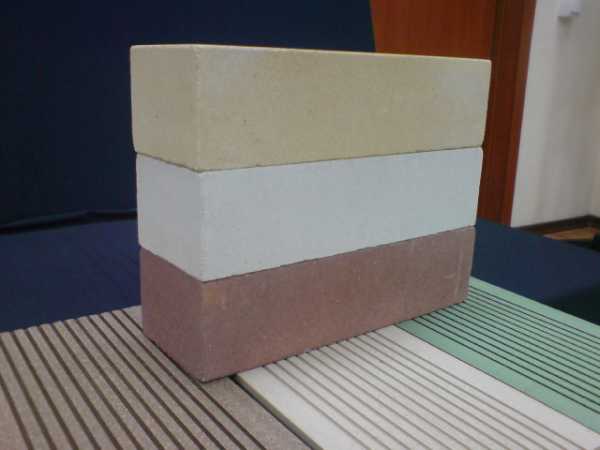

Облицовочный СК должен обладать точной геометрией, одинаковым цветом поверхности и повышенным показателем прочности. В облицовочном силикатном полнотелом кирпиче идеально гладкими должны быть как минимум две стороны.

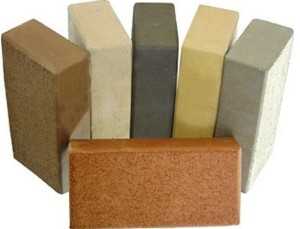

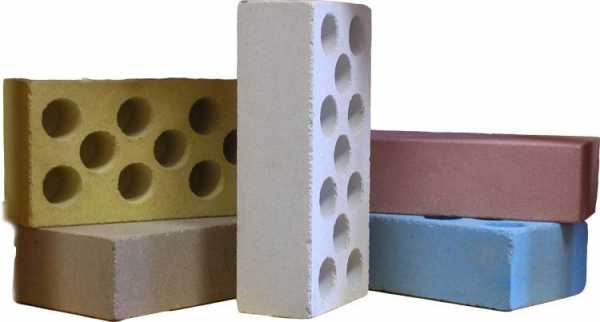

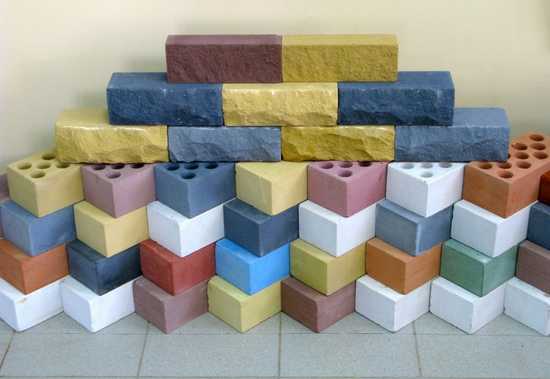

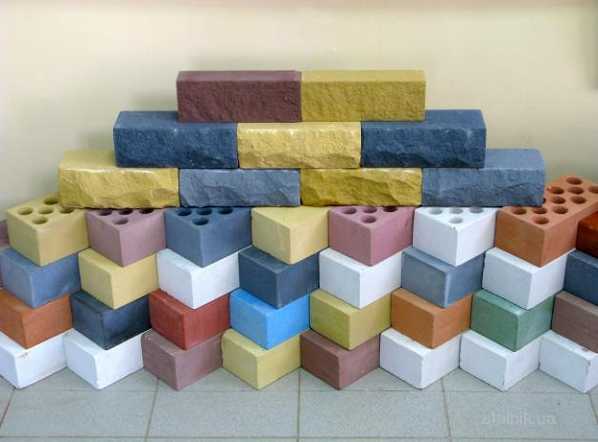

Внимание! Материал для отделки фасада может быть как пустотелым, так и полнотелым. Приятно радует и разнообразие цветовых решений поверхности СК для отделки зданий.

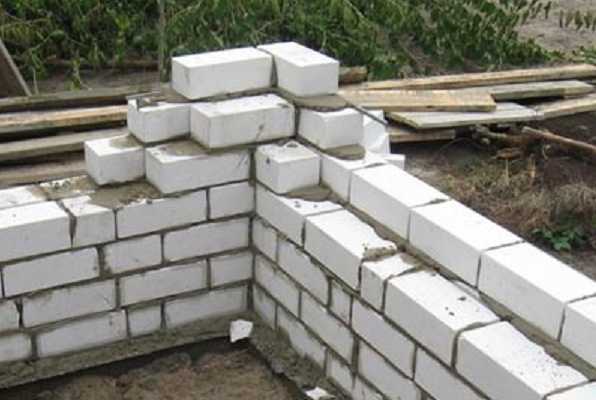

Строительный силикатный полнотелый кирпич используют в основном для возведения внутренних стен дома. Для него снижены требования в гладкости поверхности и четкости контора элемента. Допускаются такие погрешности, как: сколы, ребра и шероховатость поверхности. Такой СК также может быть полнотелым и пустотелым. Окрас материала в основном белый.

Транспортировка материалов

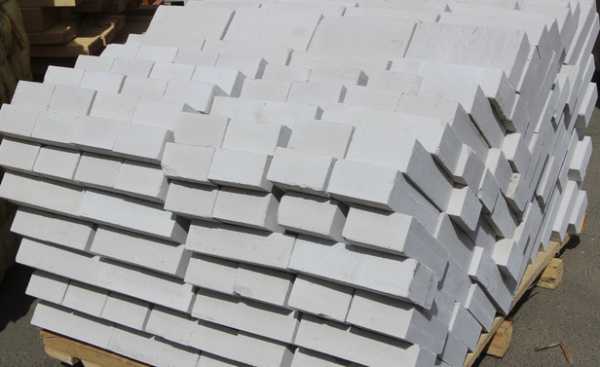

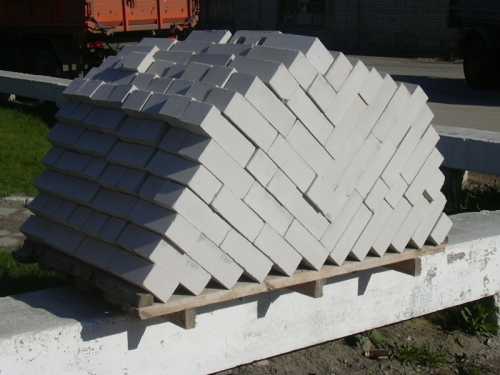

Так как СК относится к материалу высокой прочности, его можно перевозить в кузове самосвала навалом. Но все же, это относится только к строительному силикатному полнотелому кирпичу, внешний вид которого не играет особой роли.

Материалы для облицовки здания укладывают в специальные поддоны, скрепляют ремнями и упаковывают специальной пленкой. Для транспортировки такого строительного материала используют только длинномерные грузовики, которые загружают при помощи крана.

Внимание! Очень важно подбирать маршрут таким образом, чтобы во время движения не было больших встрясок. Именно от них, качество силикатного полнотелого кирпича для облицовки страдает больше всего.

Заключение

Силикатный полнотелый кирпич – это незаменимый материал для строительства частных коттеджей, многоквартирных домов. Исключения составляют только гаражи, подвальные помещения и цокольные этажи.

Дополнительно о том, как изготавливают силикатные кирпичи, узнаем в следующем видео

bouw.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
