Сэндвич-панели применяются для отделки жилых и коммерческих зданий. В их помощью можно быстро отделать фасад. К тому же, панели одновременно играют роль теплоизоляции. Виды готовых изделий отличаются назначением, наполнением, типом покрытия и техническими характеристиками. Это позволяет подобрать наиболее практичный вариант для отделки сооружений.

Содержание

1. Конструкция
2. Классификация сэндвич-панелей по применению
   1. стеновые
   2. кровельные
   3. акустические
3. Классификация сэндвич-панелей по материалу теплоизоляции
   1. Минеральная вата
   2. Пенополиуретан
   3. Пенополиизоцианурат
   4. Стекловолокно
   5. Пенополистирол
   6. Комбинированный теплоизолятор
4. Классификация сэндвич-панелей по типу полимерного покрытия
5. Технические характеристики покрытий
6. Виды замковых соединений
7. Где купить сэндвич-панели по цене от производителя

Конструкция сэндвич-панелей

Сэндвич-панели представляют собой пирог из трех слоев:

1. Металлический лист с покрытием, защищающим от воздействия внешней среды и коррозии.
2. Наполнитель для теплоизоляции из пенополиуретана, пенополистирола, пенополиизоцианурата или минеральной ваты.
3. Металлический лист, защищающий от воздействия влаги, а также плесени изнутри конструкции.
4. Между слоями наносится слой клея.

Классификация сэндвич-панелей по применению

Выпускаются стеновые, кровельные и акустические панели. Они отличаются высотой волны, толщиной утеплителя, видом замочного соединения. Схожи сроком эксплуатации – более 30 лет. Использование этого материала обеспечивает высокую скорость монтажа.
Ниже представлены технические характеристики сэндвич-панелей:

Вид панели	Толщина, мм кг/м²	Ширина, мм	Длина, мм	Вес с минватой, кг/м²	Вес с пенополистиролом, кг/м²
Стеновые	50-250	1000, 1150, 1200	13000 (мах)	14,0-37,4	9,6-13,1
Кровельные	50-250	1000	13000 (мах)	15,1-38,5	10,6-14,6

Стеновые сэндвич-панели

Предназначены для обшивки стен с наружной стороны дома, возведения стен хозяйственных построек. Также применяются в качестве внутренних перегородок. При устройстве возможна как горизонтальная, так и вертикальная раскладка плит.

Кровельные сэндвич-панели

Применяются для обшивки скатной крыши. Устанавливаются на деревянный или металлический каркас. Такой вид панелей не используется на плоских кровлях гражданских и промышленных зданий. Герметичность обеспечивается замковым соединением.

Акустические сэндвич-панели

Предназначены для гашения посторонних шумов благодаря отражению звука от металлической обшивки. Наружная часть оснащена перфорированными отверстиями определенного диаметра и качественным уплотнением стыковых участков, что обеспечивает максимальное снижение шума. Наполнением является шумоизоляционный материал с гидроизоляционной пленкой. Как правило, из них возводят экраны и ограждающие конструкции вдоль трасс или создают перегородки в цехах с повышенной шумностью.

Классификация сэндвич-панелей по материалу теплоизоляции

В качестве теплоизоляционного наполнителя используется минеральная вата, пенополиуретан, пенополиизоцианурат, стекловолокно, пенополистирол, комбинированный теплоизолятор. Соединение листов металла и наполнителя выполняется с помощью полиуретанового клея. Далее – подробнее свойствах каждого типа наполнителя.

Минеральная вата

Представляет собой материал с волокнистой структурой из расплавов силиката, полученных путем обработки горных и шлаковых пород. Это один из самых распространенных теплоизоляторов. Основным свойством ваты является огнеупорность (класс НГ – негорючий). Из недостатков выделяется склонность к насыщению влагой, что требует обязательной гидрозащиты, при этом гигроскопичность составляет 0,2-2%. Из-за быстрого водонасыщения теплоизоляционные качества снижаются в несколько раз, поэтому защитой выступают металлические листы.

Преимущества:

• Высокая тепло- и звукоизоляция
• Экологичность, не выделяет токсичных веществ под воздействием внешних факторов или огня
• Нулевая усадка, поэтому при эксплуатации не теряет первоначальных размеров
• Устойчивость к колебанию температур и коррозии, что защищает металлические покрытия, контактирующие с ватой
• Простота монтажа и обработки

Недостатки:

• Потеря теплоизоляционных свойств,в случае долгой эксплуатации без возможности их восстановления
• Чрезмерная паропроницаемость, способствует расслоению структуры минваты
• Возможность монтажа только в ясную погоду без осадков
• Большой вес. На примере здания размерами 20×40×6 м, минвата толщиной в 10 см увеличивает нагрузку на основание до 5 т, что в сравнении пенополистиролом или пенополиуретаном значительно больше
• Во время работы требует использования респиратора, так как отслоившиеся волокна способны причинить вред здоровью работника

Пенополиуретан

Сэндвич-панели, наполненные пенополиуретаном, легко обрабатываются и не создают мусора в процессе монтажа. Пенополиуретан (ППУ) – один из самых эффективных материалов, так как его теплопроводность практически нулевая: 0,02 Вт/м•°C. Материал обладает гидроизоляцией, поскольку его поры закрыты на 99%. Недостаток — высокая горючесть (класс Г2 – легко сгораемый).

Среди преимуществ — ППУ обладает стойкостью к механическим и термическим деформациям. Достаточная прочность, не требует создания дополнительных опорных конструкций. ППУ стоек к воздействию биологических микроорганизмов, агрессивных компонентов и осадков, коррозионным процессам. Легко обрабатывается и не создает мусора в процессе монтажа. Также полиуретан обладает высокой адгезией с любыми видами материалов от камня до металла. К недостаткам кроме горючести считается лишь дороговизна, что ощутимо при работе с большими объемами.

Пенополиизоцианурат

Данный вид является усовершенствованным вариантом пенополиуретана, так как кроме всех ранее перечисленных достоинств добавляется еще и стойкость к огню. Изготовление материала проводится на основе полиола и изоцианурата в пропорции 1:2. Такое соединение подвергается полимеризации под воздействием высоких температур или открытого пламени. Следствием этого является образование углеродной матрицы с высокопрочными связями.

Преимущества:

• Имеет наименьший показатель теплопроводности – 0,01-0,02%
• Не имеет усадки, устойчив к деформациям различного происхождения
• Эластичность, что упрощает работу с ним
• Высокое сцепление со стеклянными, металлическими, каменными и бетонными поверхностями на протяжении всего срока эксплуатации
• Высокая несущая способность и долговечность
• Устойчивость к внешним факторам, агрессивным средам и компонентам

Недостатки:

• Подверженность воздействию ультрафиолетовых лучей и атмосферным осадкам
• Высокая стоимость материала

Стекловолокно

В обиходе строителей также может называться стекловатой. Представляет собой волокнистый материал, схожий по техническим показателям и способом изготовления с минеральной ватой. В его основе присутствуют минеральные волокна, которые посредством связи между собой образуют эластичные плиты. Прочность обеспечивается за счет большой длины и толщины этих ворсинок.

Волокно устойчиво к химическим реагентам и явлениям, при этом не содержит в составе токсичных и вредных веществ. Обладает достаточной долговечностью и стойкостью к вибрационным и динамическим воздействиям. Благодаря небольшой массе стекловаты, монтаж проводится без особых трудозатрат и усилий. Класс горючести составляет НГ-Г1, то есть плавится при температуре более 500°C, при плотности 40 кг/м³.

К недостаткам относится повышенное водонасыщение (до 150 % от массы). При устройстве в лежачем положении материал способен слеживаться на 25% от общей толщины. Также подвергается деформациям при воздействии температуры до 400°C, а после начинает интенсивно спекаться. Если стекловата не защищена от ветровой нагрузки, то волокна выветриваются, и при контакте с телом может вызывать раздражение и зуд. На основе этих факторов материал редко применяется для наполнителя в сэндвич-панелях.

Пенополистирол

Утеплитель широко используется в стеновых и кровельных панелях благодаря высокому показателю теплоизоляции. Его долговечность обуславливается стойкостью к биологическим воздействиям и химикатам, а также абсолютной водонепроницаемостью. Так как плиты имеют внешние металлические слои, пенополистирол защищён от пагубного воздействия ультрафиолета. Класс горючести материала – Г4 (легковоспламеняющийся).

Преимущества:

• высокая звуко- и теплоизоляция
• стойкость к внешним воздействиям различного происхождения
• сохранение технических свойств при прямом контакте с жидкостями
• неподверженность деформациям при повышении температуры, сохранение первоначальных размеров
• легкость, что снижает трудозатраты при установке панелей
• высокое сцепление с любыми материалами и покрытиями
• экологичность
• возможность монтажа и эксплуатации в зимнее время

Недостатки:

• разрушается под воздействием ультрафиолетовых лучей
• размягчается и дает усадку при температуре более 1000 градусов по Цельсию
• горюч, способствует распространению огня
• подвергается нападению птиц и грызунов

Комбинированный теплоизолятор

В данном случае наполнитель представлен несколькими материалами, например, пенополистирол и базальтовая вата. Они размещаются послойно между обшивочными листами. Проклейка выполняется полиуретановым клеем. Таким образом, первый элемент придает достаточную прочность и теплоизоляцию, а второй – стойкость к открытому огню.

Классификация сэндвич-панелей по типу полимерного покрытия

Сэндвич-панели обрабатываются специальным покрытием, защищающим верхние слои от воздействия окружающей среды и механических факторов.
Можно купить сэндвич-панели, с покрытием:

• Полиэстер (PE) — широко распространен благодаря высокой твердости при толщине 25 мкм, формуемости и сравнительно небольшой стоимости. Используется в любых климатических условиях и рекомендуем для изделий, применяемых как перегородки или конструкции внутри зданий. Обладает стойкостью к температуре до 120 Цельсия. В процессе нанесения может иметь матовое или глянцевое покрытие.
• Полидифторионад (PDVF) — толщина 25 мкм, термостойкость варьируется в диапазоне от -60 до 120 Цельсия. Основным преимуществом компонента является высокая устойчивость к механическим воздействиям, химическим реагентам, коррозионным процессам.
• Пурал (Pural) — изготавливается на основе полиуретана, придает панели матовую тисненую поверхность. Обладает устойчивостью к ультрафиолетовым лучам, агрессивным соединениям и щелочам, коррозии, температурным перепадам. Сэндвич-панели с таким компонентом устанавливаются внутри или снаружи здания.
• Пластизоль (PVC) — материал состоит из пластификаторов и поливинилхлорида (ПВХ). Обозначается PVC с числом, например 200 (мкм), указывающим на толщину слоя. При нанесении отмечается высокая формуемость, а при эксплуатации пластизольное покрытие сопротивляется деформациям, царапинам, разрушению при вальцовке, ржавчине. Применяется для внутренних, а также наружных работ.

Технические характеристики покрытий

Название	Толщина, мкм	Температура (min), °C	Температура (max), °C	Радиус изгиба (min)	Стойкость к коррозии, часов	Стойкость к УФ-лучам, от 1 до 5 баллов
PE	25	-10	120	3xt	500	2
PDVF	25	-60	120	1xt	1000	5
Pural	50	-15	120	1xt	1000	4
PVC	180-200	10	60	0xt	1000	3

Классификация сэндвич-панелей по виду замковых соединений

Стеновые сэндвич-панели при монтаже соединяются посредством таких видов замков:

Кровельные плиты оснащены другими замками:

Где купить сэндвич-панели по цене от производителя

Купить сэндвич-панели можно в компании «МРС». У нас собственное производство площадью 5 000 м2. Для изготовления панелей используем исключительно сертифицированный металл российского производства. Не сотрудничаем с посредниками, потому устанавливаем низкие цены. Сэндвич-панели от производителя «МРС» имеют срок службы до 30 лет. Товар соответствует стандартам качества. По Липецку и Липецкой области работает собственная служба доставки компании. Возможна отправка товаров в другие регионы России. Минимальный срок выполнения заказа – 1 день.

что это такое, виды, характеристики, маркировка, размеры

Комплексные стройматериалы, объединяющие ряд технических компонентов в удобную в применении систему, пользуются повышенным спросом. Их разработчики с готовностью представляют новаторские варианты, облегчающие монтаж и оптимизирующие эксплуатацию. К таким новым, но уже получившим заслуженную популярность материалам относятся сэндвич-панели.

Не исключено, что многие из наших посетителей имеют весьма отдаленное представление о них. Давайте разберемся, что это такое, в чем заключаются их неоспоримые преимущества, а возможно, и веские недостатки передовых разработок?

К причинам разработки и внедрения панелей под названием сэндвич без сомнений отнесем желание ускорить темпы строительства и стремление сократить часть стандартных этапов.

Их применение позволяет устраивать утепленную систему с изоляционными оболочками, с внешним и внутренним покрытием одновременно, не разделяя процесс на традиционные технологические шаги.

Применение панельной технологии

В ходе стандартного сооружения утепленной кровли, например, уложенный между стропилинами утеплитель со стороны обустраиваемого мансардного пространства защищает пароизоляционная пленка. Снаружи его оберегает гидроизоляция, поверх которой устанавливается кровля.

Для отвода конденсата, пара, атмосферной воды, приникающих в кровельный пирог, устанавливается один или два яруса обрешетки, которая формирует вентиляционные каналы и обеспечивает дистанцию между материалами, которым нежелательно контактировать напрямую.

Использование сэндвичей предоставляет возможность все перечисленные компоненты уложить одновременно. По сути, указанные панели в своей структуре содержат перечисленные компоненты или позволяют отказаться от нескольких составляющих системы без потери в качестве пирога.

Так что же это такое в реальности – сэндвич панель? Это трехслойная конструкция, состоящая из двух внешних жестких оболочек и проложенного между ними утеплителя. Своим появлением они обязаны быстровозводимым модульным домам, сооружаемым на основе металлического каркаса.

Металлоконструкции, выполняющие функции опорного каркаса, проще и легче обшивать подготовленной к установке системой, чем отдельно устраивать каждый из слоев.

В итоге применения подготовленных к монтажу панелей строительство павильонов и складов, коммерческих, производственных, общественных и жилых зданий проводится в течение нескольких месяцев/недель, а не пары лет.

Кровельные и стеновые разновидности

Готовые к установке панели, получившие технический термин сэндвич, применяются в формировании и обшивке вновь возводимых строительных конструкций, а также в утеплении и восстановлении старых зданий. Сфера использования появившихся около десятка лет назад на российском рынке материалов достаточно широка.

По специфике применения панели все же имеют различия в формате номенклатуры, согласно чему их делят на:

• Стеновые. С их помощью сооружают внешние стены, ставят межкомнатные перегородки, проводят облицовку внешних и внутренних поверхностей, подшивку потолков. Наружная жесткая оболочка стеновых панелей может быть стальной или пластиковой, подбирают их в зависимости от условий предстоящей эксплуатации.

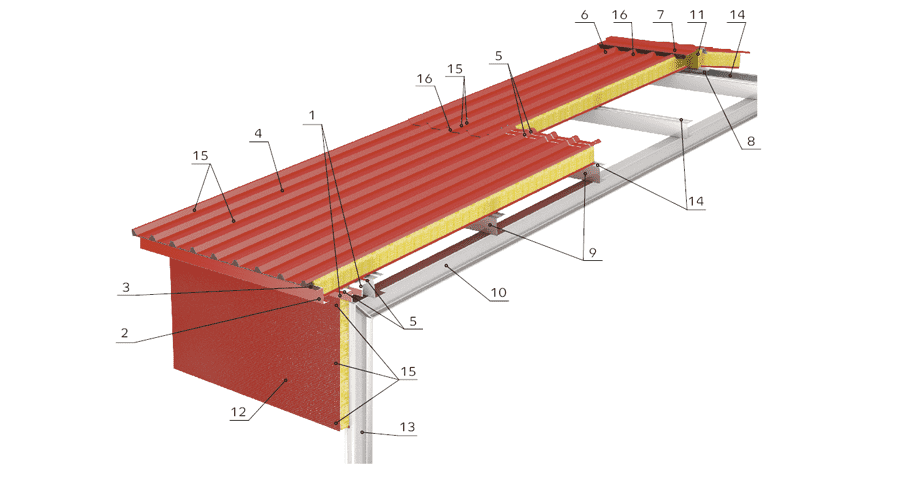

• Кровельные. Служат модульными компонентами в устройстве плоских и скатных крыш. Кровельные варианты выпускают с покрытием из оцинкованного стального сплава, потому что нагрузка на кровлю значительно больше, чем на стены.

Наружная сторона кровельной разновидности сэндвичей обязательно снабжается рельефом для отвода атмосферных осадков. Точнее, развернутая наружу жесткая сторона панели выполняется из профнастила, ребра которого способствуют отводу воды с поверхности.

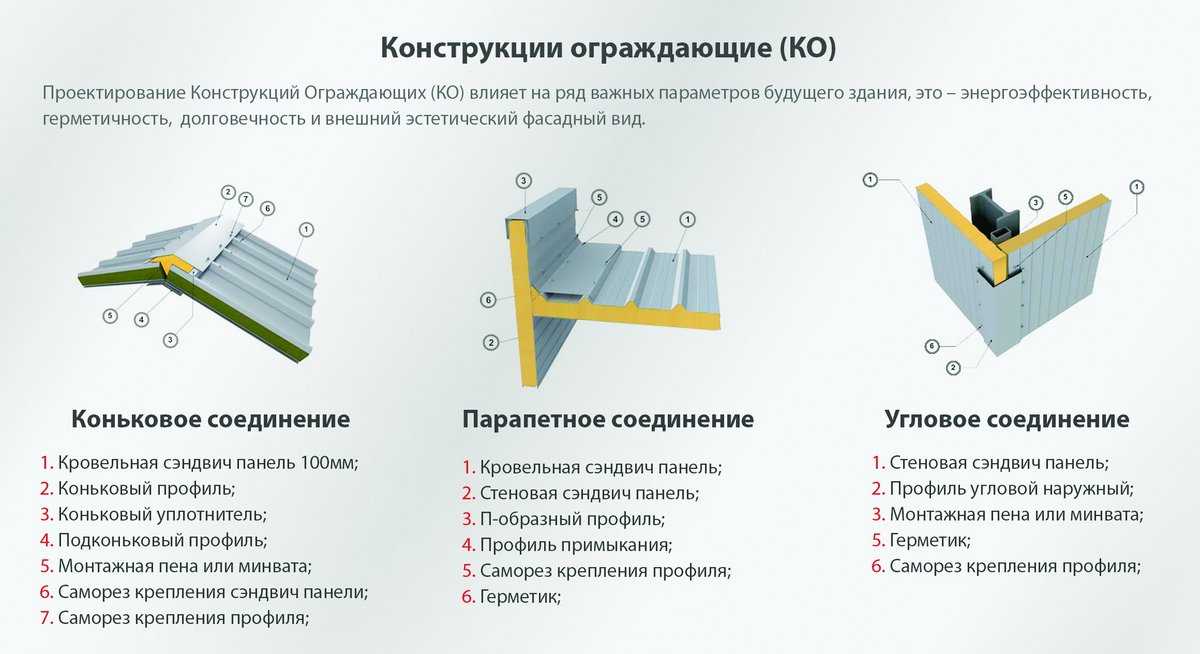

Как кровельные, так и стеновые сэндвич системы оснащаются монтажными замками по кромке, благодаря чему производится предельно точное и герметичное соединение элементов между собой.

Для оформления, облагораживания конструкций, защиты открытых участков от атмосферных осадков, улучшения изоляции по линии состыковки панелей выпускают всевозможные доборы. В их числе: карнизные и фасадные кровельные планки, коньки, угловые детали для выполнения примыканий, угловые панели для устройства теплоизоляции по ребрам зданий.

Ширина стеновых сэндвич модулей варьирует от 1,0 м до 1,9 м, длинна от 0,5 м до 12,0 м. Геометрические данные кровельных систем несколько отличаются. Их ширина 1,0 м, длинна от 2,5 до 12,0 м.

Толщина строительных сэндвичей измеряется от 50 мм до 250 мм. Зависит она от необходимых теплотехнических качеств, которыми должна обладать панель.

Кроме толщины теплоизоляционного слоя панелей отличается еще и составом. В качестве утеплителя применяются пенополистирол, полиуретан и минеральная вата. Рассмотрим, какими плюсами и минусами обладает каждый из указанных видов.

Характеристика пенополистирола (EPS)

Материал получают в результате спекания гранул вспененного полистирола или, как еще говорят, суспензионной полимеризации. В народе его именуют пенопластом. В списке положительных качеств этого утеплителя значатся:

• Необычайная легкость. Приоритетное качество, которое сложно переоценить и во время перемещения панелей на крышу для установки, и в ходе монтажа, и при эксплуатации.
• Жесткость. При всей своей легкости пенопласт отличается высокой жесткостью, отлично сопротивляется прямонаправленным нагрузкам, но при воздействии на изгиб может треснуть и надломиться. Правда эта ситуация в панелях со стальной оболочкой фактически невозможна.
• Долговечность. Срок службы пенопластовой теплоизоляции доходит до 80-ти лет. Это больше, чем срок службы установленного с внешней стороны панели профнастила.
• Водоотталкивающие свойства. По структуре материал представляет собой массу спекшихся стирольных шариков, не пропускающих воду внутрь себя. Проникновение влаги возможно лишь по микроскопическим каналам между шариками, но ввиду их предельно малого размера, влага практически не попадает в толщу утеплителя.
• Отличная изоляция. Из-за того что каждый из участвующих в строении шариков наполнен воздухом, эта разновидность теплоизоляции не пропускает через себя тепловые волны, препятствует прохождению звуковых волн.

К недостаткам материала отнесем горючесть. Без пропитки антипиренами он горит, что случается при +200º С, и распространяет горение. Однако у нас в стране и в соблюдающих строительные требования странах пенопласт в обязательном порядке обрабатывают антипиренами, поэтому при возгорании он просто затухает.

Температура плавления EPS пенополистирола составляет +80º С, т.е. при нагреве до этого предела он начинает плавиться и выделять воду, летучую углекислоту и фреоны, которые использовали для пенообразования.

Следовательно, панели с пенопластом не подходят для устройства крыш в южных регионах, где нагрев металлической кровли в знойные дни может значительно превышать указанную температуру плавления.

Описание пенополиуретана (Urethane)

Вспененный полиуретан получают посредством вспенивания нефтепродуктов. В результате получается сплошная плита с предельно высокими водоотталкивающими свойствами. Этот вид утеплителя отличается ячеистой структурой. В каждой из пор-ячеек содержится воздух, обеспечивающий в сумме самый высокий уровень теплоизоляции.

Обоснованные плюсы пенополиуретана:

• Минимальная теплопроводность. По изоляционным характеристикам этот утеплитель обгоняет кирпич в 2,5 раза.
• Легкий вес. Результат пористой структуры, благодаря которому панели с полиуретаном не доставляют неудобств ни в транспортировке, ни в установке, ни в эксплуатации.
• Противостояние горению. Для панелей со вспененным полиуретаном необязательно проводить пропитку антипиренами, потому что утеплитель относится к категории трудносгораемых и не поддерживающих огня. Правда обработку все же выполняют, т.к. в панелях применяются воспламеняющиеся клеевые составы.
• Инертность к химической агрессии. Пенополиуретановая теплоизоляция не реагирует на воздействие бензина, технических масел, кислот, спиртов. Поэтому активно применяется в сооружении ангаров для хранения химической продукции и стройматериалов.
• Гидроизоляция. Утеплитель вообще не пропускает и не впитывает влагу, может использоваться как самостоятельный вид гидроизоляции.

Недостатком пенополиуретанового наполнителя считают то, что при воздействии низких температур он может разрушаться. Разрушение начинается при -50/-55ºС. Следовательно, применять панели с таким изоляционным наполнением в районе крайнего севера и приравненных к нему областях нельзя.

Отметим, что это самый распространенный вид теплоизоляции, используемый в изготовлении панелей. Однако служит он тоже не слишком долго, не более 30 лет, но в большинстве случаев для быстровозводимых зданий этого срока вполне достаточно.

Обзор минваты (Mineralwool)

Минеральную вату получают при расплавлении базальта и подобных ему магматических горных пород. Выбирающим сэндвич панели полезно знать, что при таком воздействии вулканический минерал можно вытянуть в тонкие нити.

Волокнистый массив из вытянутых минеральных нитей напоминает хлопковую вату внешне и по некоторым техническим качествам. Отсюда и название – вата, хотя к привычной всем органике эта теплоизоляция вообще не имеет отношения.

В перечне веских приоритетов минераловатной теплоизоляции отмечают:

• Негорючесть. Минеральная теплоизоляция начинает терять связи лишь при +150º С, т.е. начинается плавление связующих компонентов. Сами базальтовые волокна плавятся аж при 1000º С. Значит, панели с минватой подходят для сооружения цехов с опасными производственными условиями.
• Превосходные изоляционные свойства. Течению тепловых и звуковых волн через ватный вид теплоизоляции препятствуют прослойки воздуха, находящиеся между волокон.
• Устойчивость к химическому воздействию. Утеплитель не вступает в реакции с техническими и бытовыми веществами, едкими щелочными и кислотными составами.
• Экологические плюсы. Теплоизоляция из минеральной ваты не выделят вредных для окружающей среды и живых организмов токсинов. Легко утилизируется без образования не разлагаемых в природе составляющих.
• Сопротивляемость биологическому воздействию. На минеральной основе практически невозможно зарождение и распространение колоний грибков, материал неинтересен мышам и микробам.

В числе недостатков лидирует низкая влагостойкость. При намокании минвата утрачивает практически половину изоляционных качеств. Вследствие чего срезы и стыки плит при использовании их в устройстве кровли должны быть надежно защищены и заизолированы, чтобы исключить малейшую вероятность проникновения атмосферной и бытовой влаги в любом виде.

Строительные системы класса сэндвич можно без оговорок назвать передовым словом в индустриальном, промышленном и малоэтажном строительстве.

Их использование предоставляет возможность:

• В максимально сжатые сроки построить готовое к эксплуатации здание любой площади и этажности. Скорость строительства весьма положительно отражается на зарплатной статье расходов задействованных работников всех уровней.
• Сократить бюджет строительства за счет высокой скорости возведения и отказа от мощного фундамента. Для легких сэндвич-конструкций достаточно облегченного варианта основания из висячих буро-набивных или винтовых свай с металлическим ростверком.
• Обеспечить высокий уровень изоляции. Облицованные панелями дома отличают превосходные теплотехнические и звукоизоляционные характеристики.
• Соорудить модульную конструкцию, которую при необходимости можно разобрать для установки на новом месте, достроить, модернизировать, изменить конфигурацию.
• Доставить с минимальными затратами конструктивные составляющие, и, как следствие, сэкономить на длительной аренде строительной спецтехники и складов.

Также, несомненным плюсом является более чем доступная цена материалов. Возведенные из них дома и павильоны по теплотехнике не уступают зданиям, построенным традиционными способами.

Предусмотрена безупречная защита от сквозняков и утечек тепла, что в ходе эксплуатации оборачивается серьезным экономическим эффектом.

Обеспечена огнестойкость и высокие санитарно-гигиенические показатели – это одни из важнейших требований к эксплуатации вновь возведенного или восстановленного дома. Конструкции не гниют, не распространяют негативных запахов и вредных веществ.

Стоит отметить эстетические показатели конструкций, в отделке или сооружении которых применялись системы сэндвич. Для окрашивания внешней стороны можно выбрать любую позицию цвета из градационного каталога RAL, что дарит дизайнерам и архитекторам обширные перспективы.

Для того чтобы внешний слой металлической облицовки с обеих сторон не был поврежден, панели оклеивают защитной полиэтиленовой пленкой. Снимать ее лучше после сооружения всей конструкции.

Следует помнить, что для формирования соединения, обеспечивающего прочность и изоляцию по линии стыка, нужно применять только методы, указанные производителем.

Большинство панелей защелкивается замками или соединяется шпонками. Места состыковки с металлическим каркасом оклеиваются демпферной лентой.

Для крепления к стропильной системе выпускают саморезы, в подборе которых для строительства и облицовки учитывается материал основания. К коробке здания крыша из панелей фиксируется через установленный по периметру мауэрлат или заменяющий его деревянный брусок по металлической обвязке.

Крепежные элементы подбирают не только с учетом предстоящего применения и типа основания, к которому надлежит крепить. Обязательно учитывается толщина панели, на которую также ориентируются в выборе фасонных деталей и доборных элементов для обустройства стеновой облицовки и сооружения утепленных мансардных крыш.

Видео #1. Презентация продукции отечественной компании-производителя панелей с минеральноватной теплоизоляцией:

Видео #2. Опыт строительства с использованием панелей, ценные рекомендации по монтажу:

Видео #3. Подробное видео-руководство по установке и креплению:

Не стоит опасаться появления новых стройматериалов. Их разработка связана, прежде всего, с желанием инженеров облегчить нелегкую участь монтажников и разнорабочих на стройплощадке.

В случае с многослойными утепленными панелями, получившими техническое название сэндвич, они прекрасно справились с задачей – внедрили в строительство экономичный материал и перспективную технологию.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

Что такое сэндвич-панели? | Сэндвич-панели для стен

Что такое сэндвич-панели?

Блог

Образец сэндвич-панели для стены, чтобы показать поперечное сечение

В самых общих чертах, сэндвич-панель представляет собой тип панели, состоящий из трех (а иногда и более) материалов, которые склеены вместе, чтобы сформировать один. Сэндвич-панели используются в самых разных областях строительной отрасли: от панелей крыши и панелей пола до самих стен, из которых состоит само здание. Сэндвич-панели также могут называться композитными панелями, что означает, что они сформированы из более чем одного типа материала.

Сэндвич-панели называются сэндвич-панелями из-за конфигурации панелей. Панели состоят из трех основных компонентов: двух слоев, обращенных наружу, и толстой сердцевины; две внешние панели действуют как «хлеб» сэндвича, а сердцевина — это мясо.

---

Узнайте стоимость многослойной стеновой панели!

---

Как правило, два слоя, обращенных наружу, наносятся для увеличения общей прочности панели, или, в некоторых случаях, к сэндвич-панели могут быть добавлены дополнительные слои для улучшения других ее характеристик. Продолжая аналогию с сэндвичем, иногда могут потребоваться некоторые дополнительные «ингредиенты» (материалы), чтобы сделать для вас идеальную сэндвич-панель.

Для нашей системы многослойных стеновых панелей эти конкретные характеристики обычно наиболее важны: STC (класс звукопередачи) , R-значение и Огнестойкость .

Каждая из этих характеристик панели может быть чрезвычайно важна для проекта, в зависимости от среды, в которой будет использоваться система сэндвич-панелей. Например, для системы стеновых панелей, доставляемой на склад в штате Мэн, может потребоваться панель другого типа, чем для химического предприятия в Аризоне.

Пример панели Сэндвич-панель с дополнительной стальной обшивкой для повышенной прочности

---

Рейтинг STC

Начнем с рейтинга STC панели. Расшифровываясь как Класс звукопередачи , STC относится к способности панелей уменьшать проходящий через них шум. Эта характеристика наиболее важна на тяжелых производственных объектах или на любых объектах, где рабочие должны выдерживать громкий шум в течение длительного периода времени.

Самый эффективный способ повысить рейтинг STC сэндвич-панелей для стен – добавить дополнительные подложки, помогающие поглощать шум. Для Panel Built мы использовали специально разработанную древесноволокнистую плиту, которую можно добавить к любой из наших конфигураций панелей, чтобы мгновенно повысить ее рейтинг STC. Эти звукопоглощающие панели часто используются при установке модульных комнат отдыха, офисов и конференц-залов в помещениях с уровнем шума выше среднего.

---

R-значение

Еще одной важной характеристикой многослойной стеновой панели является ее R-значение. R-значение — это общепринятый строительный термин, который относится к изолирующей способности материалов или их способности сопротивляться потоку тепла . Стандартная стеновая панель Panel Built имеет толщину 3 дюйма (хотя она может быть изменена для конкретных применений). как можно толще или изготовьте панель из другого материала сердцевины.

Некоторые помещения специального назначения могут использовать более высокое значение R для экономии энергии

Например, возьмем нашу популярную стеновую панель из гипса/гипса. Судя по конфигурации, панель G/G состоит из двух гипсокартонных листов толщиной 1/2 дюйма с каждой стороны, оставляя 2 дюйма изоляции для полистироловой сердцевины. Эта конфигурация предлагает R-значение 11. Однако мы можем изменить изоляцию гипса/гипсовой панели на сердцевину Poly-ISO и мгновенно повысить R-значение до 17, значительно повысив теплостойкость конструкции.

Сэндвич-панели с повышенным значением сопротивления теплопередаче можно найти в среде, которая одновременно и более горячая, и более холодная, чем обычно. Если стеновая панель хорошо удерживает внешнее тепло снаружи, то она также хорошо справляется с удержанием внутреннего тепла внутри.

---

Классы огнестойкости



Последним и, возможно, наиболее важным фактором для стеновой сэндвич-панели является класс огнестойкости, который она обеспечивает. Классы пожарной безопасности иногда бывает трудно понять и полностью понять, потому что в правилах могут использоваться разные измерения для определения их рейтингов пожарной безопасности. Чтобы получить полное представление о различиях в наших рейтингах огнестойкости, посетите страницу Противопожарные настенные системы: руководство для начинающих.



Но вот краткое изложение…

Классификация панелей Panel Built

Стандартная сэндвич-панель Panel Built (гипс/гипс) имеет рейтинг класса A , что означает, что она не поддерживает пламя, но может загореться. Чтобы изменить класс огнестойкости системы стеновых панелей, вы должны изменить материалы, из которых состоит стеновая панель (и, как правило, оболочка здания в целом).

Однако для более жестких условий Panel Built также предлагает Огнестойкая панель 1 час . ‘1 Hour Fire Rated – относится к сборке, которая может выдерживать стандартное (ASTM) воздействие огня в течение часа. После этого стену обрызгивают водой из пожарного рукава. Если стена выдерживает шланги, сборка считается огнестойкой в ​​течение 1 часа. Сэндвич-панель Panel Built 1 Hour по-прежнему может быть настроена по индивидуальному заказу, но всегда будет содержать 2-дюймовый сердечник из минеральной ваты и стальной стержень 20 калибра через каждые 12 дюймов.

Между стеновой панелью класса А и огнестойкостью 1 час панельная конструкция предлагает Негорючая панель . Это для объектов, которые предпочитают некоторую дополнительную противопожарную защиту, но 1-часовая панель, вероятно, будет излишним. Эта панель имеет конфигурацию, аналогичную нашей 1-часовой панели, но реже использует стальную шпильку калибра 20.

В целом степень огнезащиты, которая потребуется сэндвич-панели, во многом зависит от окружающей среды, в которой она находится. На объектах с большим количеством горючих материалов и химикатов обычно требуется более высокий уровень противопожарной защиты. Однако в некоторых случаях местные постановления могут требовать более высокого уровня защиты. В этом случае может быть очень полезно, чтобы знающий дилер Panel Built помог вам определить, какой уровень противопожарной защиты лучше всего подходит для вас.

---

Панельное здание с индивидуальной глянцевой черной облицовкой стен

Но почему сэндвич-панели?

До сих пор мы много говорили о том, из чего состоят сэндвич-панели и о некоторых характеристиках, отличающих их, но почему в первую очередь следует выбирать сэндвич-панели? В чем преимущество использования этой настенной системы по сравнению с другими?

---

Массовое производство с индивидуальной настройкой

Самым большим преимуществом системы сэндвич-панелей Panel Built является экономия затрат на продукт массового производства , который по-прежнему способен оставаться очень гибким .

Для большинства наших панельных проектов мы можем каждый раз использовать одну и ту же панельную систему. Эта панельная система может быть настроена в соответствии с потребностями конечного клиента, используя нашу систему переплетных столбов, чтобы соединить их друг с другом. Однако, если требуется одна из наших нестандартных сэндвич-панелей, мы можем быстро заменить другой материал. После этого нестандартная панель по-прежнему идеально вписывается в нашу стандартную сборку стеновой панели, сводя к минимуму любые дополнительные работы по изготовлению или сборке.

---

Невероятное удобство на стройплощадке

Модульная офисная система Промежуточная установка

Помимо экономии средств, сэндвич-панели невероятно легко и быстро монтируются на стройплощадке по сравнению со сборными панелями. Благодаря Panel Built мы отправляем все стеновые панели, которые потребуются вашему проекту, прямо на вашу строительную площадку. Панели предварительно вырезаются и маркируются, чтобы их можно было легко сопоставить с чертежом проекта САПР, который предоставляется с каждым новым проектом. Это означает, что наши сэндвич-панели могут быть установлены на месте без необходимости дополнительного изготовления на месте.

Благодаря сборному характеру нашей панельной системы ваш проект может быть доставлен и установлен быстрее, чем при использовании традиционных методов строительства. Кроме того, поскольку все производство выполняется на нашем модульном строительном объекте, сама строительная площадка становится намного чище, проще в обслуживании и в целом гораздо менее разрушительной.

---

Если у вас есть какие-либо вопросы о нашей системе сэндвич-панелей, позвоните нам по телефону 800.636.3873 , отправьте нам электронное письмо по адресу [email protected] или вы можете поговорить с нами в нашем Функция LiveChat в правом нижнем углу экрана. Our main goal is to Solve your Space Needs With Excellence and Great Customer Service

---

Sandwich Wall Panel Examples



































Что такое сэндвич-панели и для чего они используются?

Сэндвич-панели — модульный строительный материал, предназначенный для покрытия зданий и сооружений. Эти панели состоят из двух слоев, образующих внешнюю структуру и обеспечивающих форму, устойчивость к атмосферным воздействиям и жесткость. Они содержат сердцевину, обеспечивающую тепло- и звукоизоляционные свойства.



Характеристики полиуретановых сэндвич-панелей

Одной из наиболее важных особенностей полиуретановых сэндвич-панелей является их превосходная теплоизоляция. Сердцевина плит придает ей низкую теплопроводность, то есть лучшую теплоизоляцию. По этой причине его часто используют при ремонте зданий, как на крышах и фасадах, так и при строительстве промышленных зданий.

Сэндвич-панели изготавливаются и монтируются очень быстро. Для сборки они привинчиваются к конструкции и, в зависимости от отделки, могут быть видимыми или скрытыми винтами. Это делает время строительства одним из самых коротких по сравнению с другими системами.

Одним из наиболее важных преимуществ сэндвич-панелей как строительного элемента является разнообразие форм и отделок, доступных на рынке. Существуют все типы панелей в зависимости от здания, для которого они предназначены. Отделка варьируется от деревенской до современной, и среди прочего мы можем найти имитацию дерева или имитацию плитки.





Насколько велика сэндвич-панель?

Ширина изоляционной плиты обычно составляет 1000 мм, а в некоторых моделях — 1150 мм. Длину сэндвич-панели можно регулировать в соответствии с потребностями каждого проекта, наиболее распространенные размеры составляют от 3 до 6 метров, но в некоторых случаях максимальная длина может достигать 16 метров. Толщина этих панелей может сильно различаться в зависимости от конечного применения, наиболее распространенные значения составляют от 40 до 150-200 мм в зависимости от применения.



Для чего нужны сэндвич-панели и какие бывают?

Эти изоляционные элементы особенно полезны, прежде всего, для крыш и фасадов промышленных зданий, которые работают при низких температурах. Благодаря своей легкости они идеально подходят для ремонта корпусов. Они также эффективны при утеплении холодильных камер и складов, в спортивных центрах и торговых центрах, а также в домах, как новых, так и отремонтированных.



Фасадные сэндвич-панели

Фасадные сэндвич-панели усовершенствованы для возведения ограждений жилых домов, школ, больниц, промышленных центров или торговых центров. Сэндвич-панели также можно найти для межкомнатных перегородок, требующих утепления.

Преимущества этих фасадных панелей в значительной степени зависят от способа соединения панелей. Система крепления реализована пазогребневым способом, обеспечивающим достаточную защиту, препятствующую рассеиванию тепла и влаги.



Сэндвич-панели для кровли

Характеристики сэндвич-панелей для крыш отличаются от фасадных тем, что они должны выдерживать большое количество снега, дождя и других климатических факторов.

Крепятся к конструкции с помощью саморезов, чтобы предотвратить протечки в случае дождя и влажности, и часто комбинируются с герметизацией швов, что ускоряет монтаж без ущерба для изоляционного слоя.



Холодильные панели

Сэндвич-панели также можно использовать в холодильных или морозильных камерах, где требуется теплоизоляция. Для этих случаев сэндвич-панели проектируются с толщиной большей, чем обычно, чтобы выдерживать отрицательные температуры.

Для поддержания таких экстремальных температур, необходимых для сохранения свежих продуктов питания, необходимо уделять особое внимание стыкам между сэндвич-панелями.



Панели PUR и PIR

Сэндвич-панели обеспечивают отличную изоляцию при минимальной толщине. Их превосходные изоляционные свойства и механические свойства делают их идеальным союзником для промышленного строительства. На рынке существует два типа полиуретановых панелей: PUR (полиуретановая пена) и PIR (полиизоциануратная пена), обе из которых обеспечивают превосходную теплоизоляцию, причем последняя обладает лучшими огнестойкими характеристиками.

Synthesia Technology с 2003 года предлагает полиэфирные полиолы и системы на основе переработанного ПЭТФ для производства изоляционных панелей с многослойным наполнителем по технологии PIR.
