Состав химический стали 12х18н10т: 12Х18Н10Т сталь — характеристики, свойства и применение

Нержавеющая сталь 12Х18Н10Т: характеристики, применение, механические свойства, состав — Сетка нержавеющая 12Х18Н10Т

Тип материала	высоколегированная коррозионностойкая, жаростойкая и жаропрочная сталь аустенитного класса
НТД на материал	ГОСТ 5632-72
Марка	12Х18Н10Т
Основные свойства и применение	сталь 12Х18Н10Т — универсальная и широко используемая наравне с 12Х18Н9Т, 08Х18Н10Т, AISI 321; свариваемость стали — хорошая и эта марка, как и марки нержавеющей стали с содержанием титана рекомендуются к применению в свариваемых изделиях; сталь слабомагнитна, в термообработанном состоянии практически немагнитна; сталь 12Х18Н10Т рекомендуется применять для сортового проката и горячекатаного листа, не изготавливаемого на станах непрерывной прокатки; хорошая сопротивляемость атмосферной и межкристаллитной коррозии в совокупности с жаростойкостью, стабильностью, прочностью, легкостью обработки, возможностью использования в широком диапазоне температур сделали эту марку стали одной из самых производимых и используемых в различных отраслях промышленности, в том числе для изготовления деталей машин и аппаратов продовольственного и торгового машиностроения, товаров народного потребления и проч. ; проволока стали марки 12Х18Н10Т используется для изготовления тканых сеток по ГОСТ 3826-82, фильтровых тканых сеток ГОСТ 3187-76, плетеных транспортерных сеток ТУ 25.93.13-001-15878725-2018, тканых сеток по ТУ 1276-003-38279335-2013, тканых сеток из рифленой проволоки по ТУ 1276-002-38279335-2013 и др.
Температура эксплуатации	рекомендуемая рабочая температура: от -196°C до 800°С с весьма длительным сроком службы, при наличии агрессивных сред до +350°С; температура начала интенсивного окалинообразования в воздушной среде: 850°С; согласно ГОСТ 5632-72 сталь классифицируется как жаростойкая и жаропрочная
Зарубежный аналог	AISI 321
Плотность	7,92 г/см3
Коррозионная стойкость	сетка и проволока из нержавеющей стали марки 12Х1Н10Т обладает хорошей сопротивляемостью к атмосферной и межкристаллитной коррозии в том числе в среде насыщенного пара, при эксплуатации в условиях высоких и низких температур и в агрессивных средах, в растворах азотной, уксусной, фосфорной кислот, растворах щелочей и солей, в морской воде; сталь марки 12Х18Н10Т рекомендована ГОСТом 5632-72 к применению как коррозионностойкая, жаростойкая и жаропрочная; применяется в средах с бОльшей агрессивностью, в том числе для сварных изделий; сталь марки 12Х18Н10Т неустойчива в серосодержащих средах
Примечание по коррозии	стойкость к коррозии в атмосфере: выше чем углеродистой стали обычного качества (Ст. 0-Ст.3 и т.п.) без покрытия в 4500 раз, выше чем у оцинкованной стали в 500 раз, выше чем у алюминия в 50 раз, выше чем у латуни в 25 раз

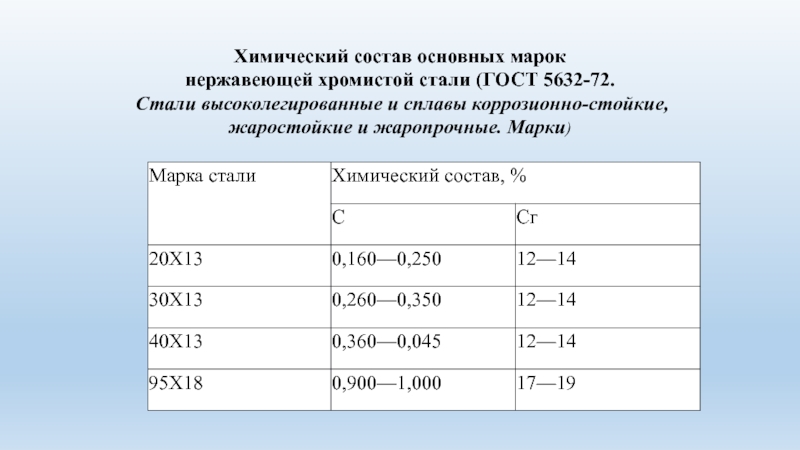

Химический состав, %

Углерод (C)	≤ 0,12
Кремний (Si)	≤ 0,8
Марганец (Mn)	≤ 2,0
Хром (Cr)	17,0 ÷ 19,0
Никель (Ni)	9,0 ÷ 11,0
Титан (Ti)	5*C ÷ 0,8
Молибден (Mo)	≤ 0,5
Железо (Fe)	основа, около 70%
Сера (S)	≤ 0,02
Фосфор (P)	≤ 0,035
Медь (Cu)	≤ 0,30
Проч,эл (other)	Mg (марганец) ≤ 0,05

Товары соответствующие материалу

Наименование товара

Поставка

Цена с НДС

Быстрый просмотр

Быстрый просмотр

Сетка нержавеющая 0,8×0,32ГОСТ 3826-82

Длина сетки в рулоне

Длина сетки в рулоне

Длина сетки в рулоне

30 м

Размер ячейки, мм

Размер ячейки, мм

0. 8

Диаметр проволоки

Диаметр проволоки

0.32

1 704 руб / м²

Готово

Быстрый просмотр

Быстрый просмотр

Рукав сетчатый нержавеющий гофрированный модернизированныйТУ 14-002-09066087-2012

Длина сетки в рулоне

Диаметр проволоки

Диаметр проволоки

4 жилы проволоки диаметром 0,12 мм

Ширина в сплющенном состоянии

Ширина в сплющенном состоянии

100

0 руб / м

Под заказ

Быстрый просмотр

Быстрый просмотр

Проволока нержавеющая 5мм 12Х18Н10Т для сеток, светлая ТУ 14-4-1571-89ТУ 14-4-1571-89

Длина сетки в рулоне

0 руб / кг

Нет в наличии

Быстрый просмотр

Быстрый просмотр

Проволока нержавеющая 2мм 12Х18Н10Т для сеток, светлая ТУ 14-4-1571-89ТУ 14-4-1571-89

Длина сетки в рулоне

0 руб / кг

Нет в наличии

Нержавеющая сталь 12Х18Н10Т – сплав на все случаи жизни

Прочный, экологичный и долговечный материал – это нержавеющая сталь 12Х18Н10Т, цена которой весьма приемлемая. Данный сплав жаропрочный, жаростойкий, с высокими антикоррозионными характеристиками. Международным и российским стандартам соответствует сталь нержавеющая листовая 12Х18Н10Т, ГОСТ 5632-72 регламентирует химический состав и изготовление этого сплава.

Марка нержавеющей стали 12Х18Н10Т: расшифровка состава

Буквенно-цифровое название марки сплава обозначает состав и процентное содержание легирующих компонентов. Эта марка нержавеющей стали 12Х18Н10Т характеризуется более высоким содержанием углерода – 0,12% – по сравнению с другим распространенным сплавом марки 08Х18Н10Т. Также в составе присутствует 17–19% хрома, 9–11% никеля и до 0,8% титана. Базовое вещество – железо, его в сплаве до 70%, другие добавки – фосфор, сера, силиций – представлены в незначительном количестве и на рабочие свойства стали не влияют.

Благодаря легирующим элементам материал – нержавеющая сталь 12Х18Н10Т – приобретает устойчивость к коррозии, прочность, хорошую свариваемость, возможность обработки в горячем и холодном состоянии. Добавление в сплав до 2% марганца замедляет скорость роста зерна в структуре, что позволяет изготавливать мелкозернистую сталь.

Рабочие характеристики марки 12Х18Н10Т

Нержавеющая сталь 12Х18Н10Т – высоколегированный сплав, принадлежит к конструкционным криогенным сталям. Уникальные эксплуатационные свойства материал получил благодаря легирующим компонентам, которые присутствуют в составе.

Нержавеющая сталь 08Х18Н10Т, характеристики:

• устойчивость к коррозии: главная особенность и преимущество стали 12Х18Н10Т. Нержавеющий сплав применяется в агрессивной химической среде: уксусной, азотной, фосфорной кислотах, щелочах, морской воде, атмосфере насыщенного пара. Единственное ограничение – серосодержащая среда, в этом случае структура стали быстро разрушается;
• свариваемость: сталь нержавеющая листовая 12Х18Н10Т поддается свариванию без ограничений, ручным и автоматическим способом. Сварные изделия не подвергаются воздействию межкристаллитной и атмосферной коррозии;
• легкость обработки: материал используется для изготовления всех видов металлопроката. Сталь листовая нержавеющая, марка 12Х18Н10Т, нарезается с помощью фрезерных или токарных приборов;
• жаропрочность: сплав выдерживает нагревание до 800°С благодаря наличию титана в своем составе, даже сварные стальные детали сохраняют прочность при высоких температурах. Лист нержавеющий, сталь 12Х18Н10Т, применяется и при минусовых температурах до -196°С.

Еще одна особенность, которой привлекает сталь нержавеющая листовая 12Х18Н10Т ГОСТ, – цена. Стоимость изготовленных из этого сплава метизов, элементов промышленного оборудования и деталей машин весьма доступная.

Сферы применения стали 12Х18Н10Т

Высоколегированный нержавеющий сплав служит основой для следующей металлопрокатной продукции:

• трубного проката;
• проволоки;
• листов;
• прутков;
• лент и полос;
• кованых заготовок.

Из стальной проволоки изготавливаются пружины, тросы, тканые фильтровальные сетки, плетеные транспортерные ленты для конвейеров. Емкости, сварные контейнеры, фланцы из нержавеющей стали 12Х18Н10Т применяются в агрессивных кислотных средах, растворах щелочей, соленой воде.

Из стали делают детали холодильного и криогенного оборудования, которое рассчитано на работу при гелиевых температурах. Сплав идет на изготовление элементов трубопроводов, печей, паронагревателей.

Нержавеющая сталь 12Х18Н10Т: купить металлопрокат в ТДМС

ТОРГОВЫЙ ДОМ СЕТОК предлагает нержавеющую проволоку и тканые сетки. Купить (нержавеющая сталь марки 12Х18Н10Т – в основе) металлопрокатные изделия можно на нашем сайте. Товарные позиции представлены в виде списка на странице «Сталь нержавеющая листовая 12Х18Н10Т», цена на каждый вид проволоки или сетки указана возле изделия.

Нержавеющая сталь 12Х18Н10Т

Заменитель:

Стали марок: 08Х18Г8Н2Т, 10Х14Г14Н4Т, 12Х17Г9АН4, 08Х22Н6Т, 08Х17Т, 15Х25Т, 12Х18Н9Т.

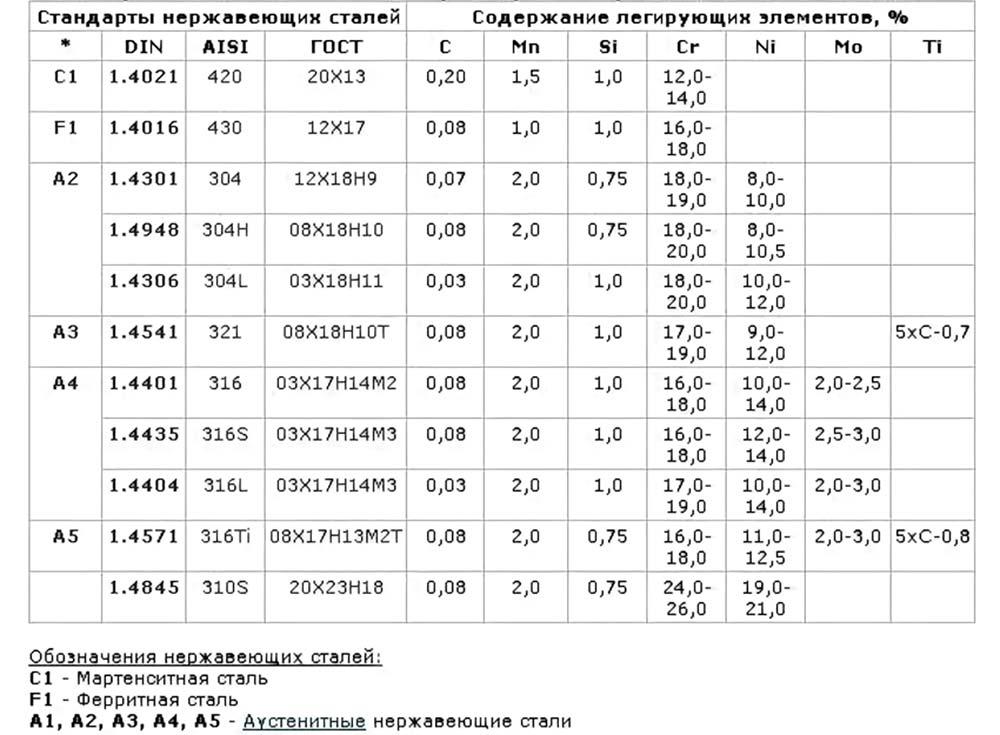

Стандарт ASTM:  AISI 321, AISI 321H.

12Х18Н10Т – пищевая нержавеющая сталь коррозионно-стойкая аустенитного класса, нашедшая свое применение во множестве отраслей промышленности, в первую очередь пищевой, фармацевтической и химической.

Детали, изготовленные из этой марки стали, можно эксплуатировать в различных агрессивных средах, а также при высоких температурах (до +600 °С). Очень часто из нержавеющей стали 12Х18Н10Т производятся сварные аппараты и сосуды, а также различные типы нержавеющих труб для трубопроводов.

Химический состав 12Х18Н10Т

Химический элемент	Кремний (Si), не более	Медь (Cu), не более	Марганец (Mn), не более	Никель (Ni)	Титан (Ti)	Фосфор (P), не более	Хром (Cr)	Сера (S), не более
%	0.8	0.30	2.0	9.0-11.0	0.6-0.8	0.035	17.0-19.0	0.020

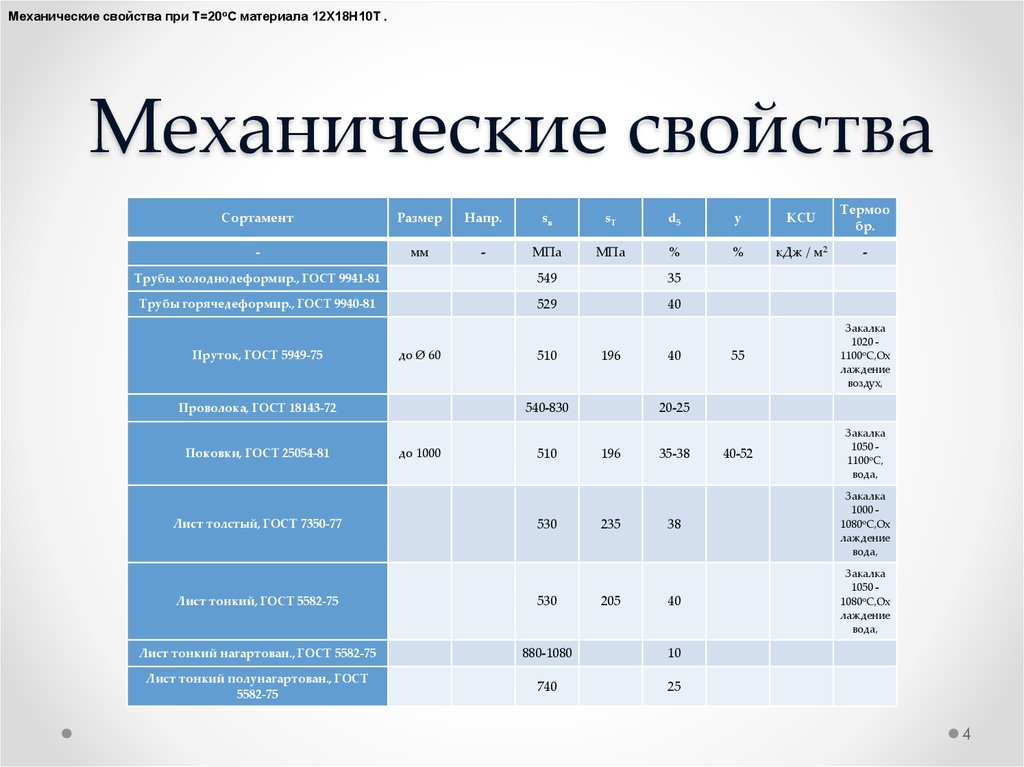

Механические свойства 12Х18Н10Т

Сечение, мм	Сечение, мм	B, МПа	0,2, МПа	5, %	, %
Прутки. Закалка 1020-1100 °С, воздух, масло или вода.	60	510	196	40	55
Прутки шлифованные, обработанные на заданную прочность.		590-830		20
Прутки нагартованные.	<5	930
Листы нержавеющие горячекатаные или холоднокатаные. Закалка 1000-1080°С, вода или воздух.	>4	530	236	38
Листы нержавеющие горячекатаные или холоднокатаные. Закалка 1050-1080°С, вода или воздух.	<3,9	530	205	40
Листы нержавеющие горячекатаные или холоднокатаные нагартованные	<3,9	880-1080		10
Поковки. Закалка 1050-1100°С, вода или воздух.	<1000	510	196	35	40
Проволока термообработанная.	1,0-6,0	540-880		20
Трубы бесшовные горячедеформированные без термообработки.	3,5-32	529		40

Механические свойства 12Х18Н10Т при повышенных температурах

tиспытания, °C	Закалка 1050-1100°С, охлаждение на воздухе	700	650	600	550	500	20
0,2, МПа		120-195	120-195	120-205	135-205	135-205	225-315
B, МПа		265-360	270-390	340-410	380-450	390-440	550-650
5, %		20-38	27-37	28-38	31-41	30-42	46-74
, %		40-70	52-73	51-74	61-68	60-70	66-80
KCU, Дж/м2		255-353	245-353	196-358	215-353	196-353	215-372

Технологические свойства 12Х18Н10Т

Температура ковки

Начальная температура при горячей обработке должна составлять около +1200 °С, а при завершении она снижается до +850 °С. Если сечение листов нержавеющей стали не превышает 350 мм, то охлаждение осуществляется в воздухе.

Флокеночувствительность

Не чувствительна.

Обрабатываемость резанием

В закаленном состоянии при НВ 169 и B = 610 МПа: Ku тв. спл. = 0,85, Ku б. ст. = 0,35.

Свариваемость

Нержавеющая сталь отличается превосходной свариваемостью, поэтому сварка может осуществляться без особых ограничений. После выполнения сварки рекомендуется выполнить термическую обработку.

Ударная вязкость нержавеющей стали 12Х18Н10Т

Состояние поставки, термообработка		Полоса 8×40 мм в состоянии поставки
Ударная вязкость, KCU, Дж/см2	20	286
	-40	303
	-75	319

Предел выносливости

-1, МПа	279
n	1Е+7

Жаростойкость

Среда	Воздух	Воздух
Температура, °С	750	650
Группа стойкости или балл	4-5	2-3

Физические свойства 12Х18Н10Т

Температура испытания, °С	Модуль нормальной упругости, Е, ГПа	Модуль упругости при сдвиге кручением G, ГПа	Плотность, кг/см3	Коэффициент теплопроводности Вт/(м·°С)	Уд. электросопротивление (p, НОм·м)
20	198	77		15	725
100	194	74		16	792
200	189	71		18	861
300	181	67		19	920
400	174	63		21	976
500	166	59		23	1028
600	157	57		25	1075
700	147	54		27	1115
800		49		26
900



Температура испытания, °С	Коэффициент линейного расширения	,(10-6 1/°С)	Удельная теплоемкость (С, Дж/(кг·°С))
20-100	16. 6		462
20-200	17.0		496
20-300	17.2		517
20-400	17.5		538
20-500	17.9		550
20-600	18.2		563
20-700	18.6		575
20-800	18.9		596
20-900	19.3
20-1000

Чувствительность к охрупчиванию

Температура, °С	Исходное состояние	600	650
Время, ч		5000	5000
KCU, Дж/см2	274	186-206	176-196

Нержавеющая сталь 12Х18Н10Т дополнительно содержит до 10% никеля, около 18% хрома, 1,5% титана и до 12% углерода. Такой состав сплава обеспечивает превосходные технические характеристики стали, делая ее универсальной.

Как уже было сказано выше, область применения нержавеющей стали 12Х18Н10Т очень и очень широка – она в большинстве случаев используется при изготовлении сварных конструкций в химической, пищевой, фармацевтической, нефтехимической промышленностях, а также машиностроении, энергетике и многих других областях.

Сталь 12Х18Н10Т / Ауремо

Сталь 12Х18Н10Т

Сталь 12Х18Н10Т : марка сталей и сплавов. Ниже представлена ​​систематизированная информация о назначении, химическом составе, видах припасов, заменителях, температурах критических точек, физико-механических, технологических и литейных свойствах для марки — Сталь 12Х18х20Т.

Общие сведения о стали 12Х18х20Т

Замещающая марка

стали: 08Х18Г8Н2Т, 10Х14Г14Н4Т, 12Х17Г9АН4, 08Х22Н6Т, 08Х17Т, 15Х25Т, 12Х18Н9Т.

Вид поставки

Труба 12Х18н10т, лист 12Х18н10т, проволока 12Х18н10т, круг 12Х18н10т, сортовой прокат, в том числе фасонный: ГОСТ 5949-75, ГОСТ 2590-697, ГОСТ 2590-271 Пруток калиброванный ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78. Пруток полированный и слиток серебра ГОСТ 14955-77, ГОСТ 18907-73. Лист 12х18н10т толщиной ГОСТ 7350-77. Лист 12х18н10т тонкий ГОСТ 5582-75. Лента ГОСТ 4986-79. Проволока ГОСТ 18143-72. Поковки и кованые заготовки ГОСТ 1133-71, ГОСТ 25054-81. Трубы 12х18н10т ГОСТ 9940-81, ГОСТ 9941-81, ГОСТ 14162-79.

Заявка

Труба 12х18н10т, лист 12х18н10т, круг 12х18н10т, детали, работающие до 600°С. Машины и сосуды сварные, работающие в разбавленных растворах азотной, уксусной, фосфорной кислот и других солей, растворах солей щелочных, растворах работающие под давлением при температуре от -196 до +600°С, а в присутствии агрессивных сред до +350°С. Сталь коррозионностойкая аустенитного класса.

Химический состав стали 12Х18х20Т

Химический элемент	%
Кремний (Si), не более	0,8
Марганец (Mn), не более	2,0
Медь (Cu), не более	0,30
Никель (Ni)	9,0−11,0
Сера (S), не более	0,020
Титан (Ti)	0,6−0,8
Углерод ©, не более	0,12
Фосфор (P), не более	0,035
Хром (Cr)	17,0−19,0

Механические свойства стали 12Х18х20Т

Термическая обработка в состоянии поставки	Сечение, мм	σ 0,2 , МПа	σ B , МПа	δ 5 ,%	ψ, %
Стержни. Закакла 1020-1100°С, воздух, масло или вода.	60	196	510	40	55
Прутки шлифованные, обработанные до заданной прочности.			590-830	20
Прутки усиленные	<5		930
Лист 12х18н10т горячекатаный или холоднокатаный. Закалка 1000-1080°С, вода или воздух.	> 4	236	530	38
Листы 12х18н10т горячекатаные или холоднокатаные. Закалка 1050-1080°С, вода или воздух.	<3,9	205	530	40
Листы 12х18н10т горячекатаные или холоднокатаные холоднодеформированные	<3,9		880−1080	десять
Поковки. Закалка 1050-1100°С, вода или воздух.	<1000	196	510	35	40
Проволока термообработанная	1,0−6,0		540−880	20
Трубы бесшовные горячедеформированные 12х18н10т без термической обработки.	3,5−32		529	40

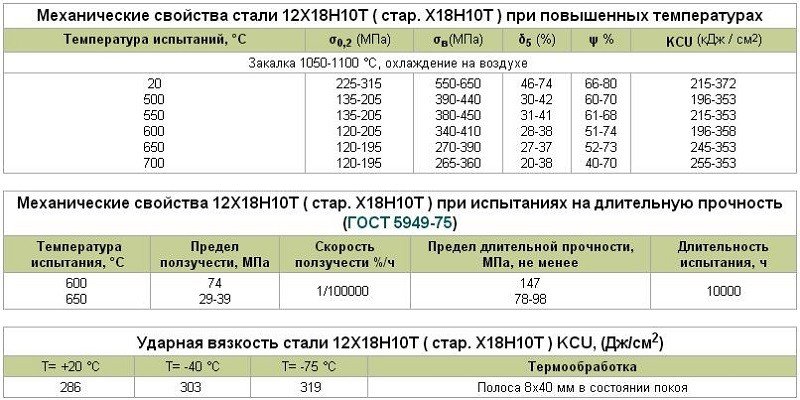

Механические свойства при повышенных температурах

t испытания, °С	σ 0,2 , МПа	σ B , МПа	δ 5 ,%	ψ, %	KCU, Дж/м 2
Закалка 1050-1100°С, охлаждение на воздухе.
20	225−315	550-650	46−74	66−80	215−372
500	135−205	390−440	30−42	60−70	196−353
550	135−205	380−450	31−41	61−68	215−353
600	120-205	340−410	28−38	51−74	196−358
650	120−195	270−390	27−37	52−73	245−353
700	120−195	265−360	20−38	40−70	255−353

Механические свойства при испытаниях на длительную прочность

Предел ползучести, МПа	Скорость ползучести, %/ч	tиспытание, °С	Длительная прочность, МПа	Продолжительность испытаний, ч	t испытания, ч
74	1/100000	600	147	10000	600
29-39		650	78−98		650

Технологические свойства стали 12Х18х20Т

Температура штамповки

Начало охлаждения 5 мм на воздухе 1200.

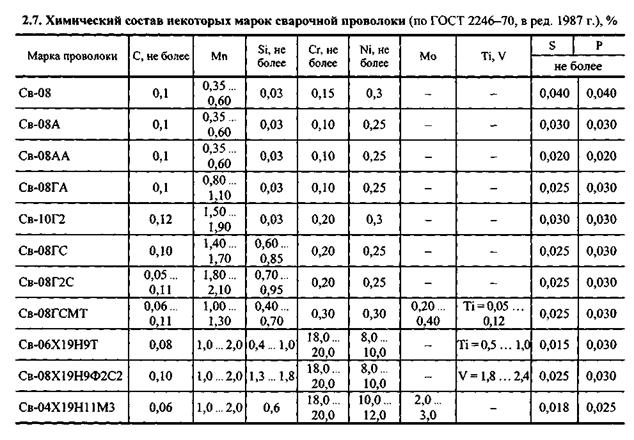

Свариваемость

свариваемость без ограничений. Методы сварки: РДС (электроды ЦТ-26), ЭШС и КТС. Рекомендуется послетермическая обработка.

Обрабатываемость резанием

В закаленном состоянии при HB 169 и σ B = 610 МПа K υ тв.пл. = 0,85, K υ б.ст. = 0,35.

Чувствительность флока

нечувствительный

Ударная вязкость стали 12Х18х20Т

Ударная вязкость, KCU, Дж/см ²

Состояние поставки, термическая обработка	+20	-40	-75
Полоса 8X40 мм в состоянии поставки.	286	303	319

Предел выносливости стали 12Х18х20Т

σ -1 , МПа	п
279	1Э+7

Жаропрочность стали 12Х18х20Т

Среда	Температура, °С	Группа или балл устойчивости
Воздух	650	2−3
Воздух	750	4−5

Физические свойства стали 12Х18х20Т

Температура испытания, °С	20	100	200	300	400	500	600	700	800	900
Нормальный модуль упругости, Е, ГПа	198	194	189	181	174	166	157	147
Модуль упругости при кручении G, ГПа	77	74	71	67	63	59	57	54	49
Плотность стали, pn, кг/м 3	7900
Коэффициент теплопроводности Вт/(м°С)	пятнадцать	шестнадцать	восемнадцать	19	21	23	25	27	26
Уд. электрическое сопротивление (p, ном. м)	725	792	861	920	976	1028	1075	1115
Температура испытания, °С	20−100	20−200	20−300	20−400	20−500	20−600	20−700	20−800	20−900	20−1000
Коэффициент линейного расширения (а, 10−6 1/°С)	16,6	17,0	17,2	17,5	17,9	18,2	18,6	18,9	19,3
Удельная теплоемкость (С, Дж/(кг°С))	462	496	517	538	550	563	575	596

Чувствительность к охрупчиванию стали 12Х18х20Т

Температура, °С	Время, ч	KCU, Дж/см 2
	Исходное состояние	274
600	5000	186−206
650	5000	176−196

Источник: Марка сталей и сплавов

Основные свойства стали 12х18н10т: состав нержавеющего сплава, его характеристики и область применения | vseznayko.

com.ua

В наш век бурного развития инновационных технологий все чаще появляются новые виды материалов, которые созданы для успешного применения в различных сферах. В такой области, как металлургическая промышленность, создание нержавеющей стали позволило продлить срок службы многих деталей, оборудования и машин.

Все марки нержавеющей стали являются прочными, экологически чистыми и долговечными материалами, поэтому их создание привело к новому витку развития металлургической отрасли. Наиболее распространенной является марка стали 12Х18х20Т, а каковы ее свойства и характеристики, узнаем из статьи.

Сталь нержавеющая 12Х18Н10Т

Данная марка является одной из наиболее распространенных для применения во многих отраслях промышленности. Хромникельсодержащие титановые нержавеющие материалы аустенитной группы имеют собственную букву «А» и дополнительную цифру, которая указывает на химический состав, который находится в марке стали и применяемость в рамках данной группы. Его выплавляют в электродуговых печах.

Основным элементом в этом сплаве является железо, а также многие другие элементы, из которых состоит остальная часть сплава. Химический элемент: хром — от 17 до 19 %, никель в пределах 9-11 %, титан близко 0,8 %, содержание кремния в пределах 0,8 %, сера — до 0,02 %, марганец менее 2 %, медь до 0 ,03%, фосфора около 0,035% и углерода до 0,12%. Этот химический состав регламентируется ГОСТ 5632-72.

Основные характеристики

Основные характеристики нержавеющей стали во многом зависят от входящих в ее состав легирующих компонентов. Эта марка содержит больше всего хрома и никеля, поэтому хром обеспечивает его содержание для повышения антикоррозионных характеристик стали и способности пассивировать металл.

Принадлежность никеля способствует принадлежности к группе аустенитов, это свойство имеет большое значение, так как позволяет нержавеющему материалу сочетать технологичность с широким спектром эксплуатационных характеристик. Марка стали хорошо прокатывается в горячем и холодном состоянии, обладает высокой степенью коррозионной стойкости в агрессивных средах, а также в серной кислоте.

Иметь полностью аустенитную однородную структуру при температуре, превышающей 900°С, помогает углерод, который оказывает сильное влияние. Ферриту свойства придают другие химические элементы. Межкристаллитная коррозия помогает устранить титан, который вступает в реакцию с углеродом и в конечном итоге образует тугоплавкий карбид.

Кремний отвечает за плотность стали, а также повышает прочность и предел текучести материала, но снижает пластичность металла, что усложняет процесс прокатки в холодном состоянии.

Марганец способствует получению в процессе производства мелкозернистой стали, способствует замедлению скорости роста зерна.

Сплав активно применяется для сварных хромоникелевых конструкций в криогенной технике и высокое содержание фосфора может отрицательно сказаться на механических свойствах сплава, поэтому его содержание не может превышать допустимую норму. При низких температурах механические свойства металла могут снижаться, если в процессе кристаллизации происходит сильная первичная изоляция.

К основным преимуществам стали относятся высокая пластичность и ударная вязкость. Среди недостатков — низкая коррозионная стойкость в среде с ионами хлора и серной и соляной кислотой.

Технические характеристики

Марка нержавеющей стали 12Х18Н10Т имеет технические характеристики:

• Удельный вес (плотность) — 7920 кг/м3
• Термическая обработка — закалка 1060-1100oC (вода)
• Температурный режим: поковка — в начале 1200°С, с конца 850°С, переход 350 мм с охлаждением на воздухе
• Твердость сплава HB 10-1 = 179 МПа
• Свариваемость металла — ограничений нет, способы сварки — РДС, КТС, ЕШК, желательно с последующей термической обработкой
• Резка возможна только в закаленном состоянии при НВ 169 и ?h = 610 МПа, Ки тб. спл = 0,85, Ки б. ст = 0,35
• Жаростойкость: на воздухе при температуре 650°С 2-3 группа стойкости, при температуре 750°С 4-5 группа стойкости
• Максимальная износостойкость ?-1= 279 МПа, n=107
• Чувствительность стада — нет.

Область применения

Марка нержавеющей стали 12Х18х20Т сразу же стала широко применяться во многих областях. Тут многое зависит от степени прочности. Занимает лидирующие позиции среди других марок стали на рынке современного металла. Его позволяют применять уникальные качественные характеристики:

• в пищевой промышленности — мясной, алкогольной, молочной;
• нефтяная и химическая промышленность;
• топливно-энергетический комплекс;
• машиностроение.

С помощью автоматической и ручной сварки металл хорошо обрабатывается, чаще всего листовая нержавеющая сталь этой марки используется в сварных системах в криогенной технике.
