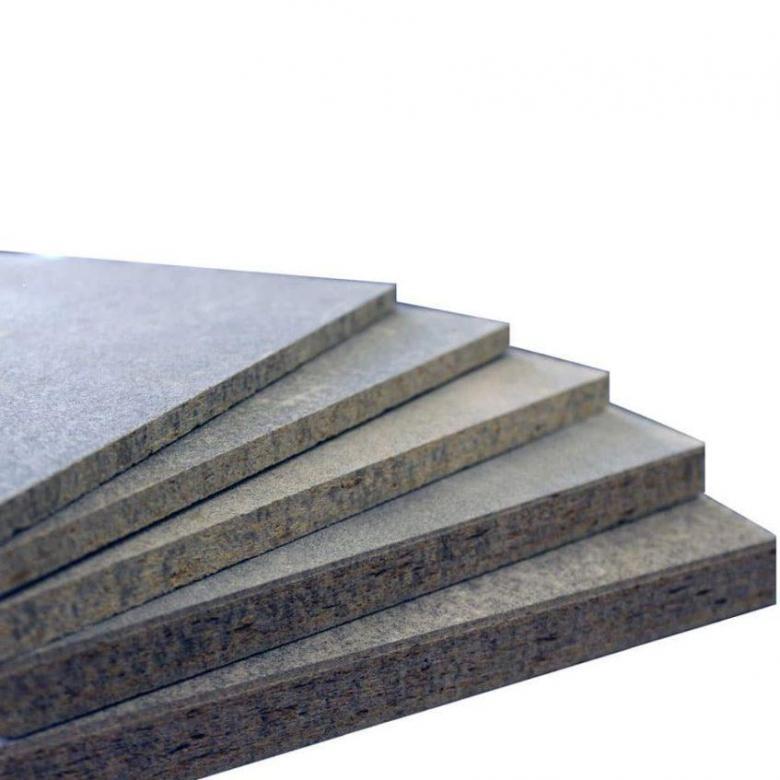

ЦСП (Цементно-стружечная плита)

Абсолютно все материалы, которые используются при строительстве, отличаются между собой по самым разнообразным критериям и характеристикам.

Так, к примеру, сюда можно отнести их размеры и формы. К числу новинок в строительных материаллах относятся цементно-стружечные плиты. Особенность ЦСП плит заключается в том, что в их состав включена древесина (мелкая стружка), портландцемент, а также различные дополнительные добавки, такие как пластификаторы. Роль такой добавки может играть сульфат алюминия, поскольку он необходим с целью снижения уровня концентрации влаги в итоговом изделии. Нами предлагается продажа ЦСП в большом ассортименте и почти с мгновенной доставкой к вам на строительный обьект.

Чаще всего в составе плит ЦСП преобладает цемент и обычно занимает примерно 65 процентов. Стружка не превышает 24 процентов, а вода, в свою очередь, около 8 процентов. Остальное занимают различные добавки.

Ошибочно отождествлять рассматриваемое изделие с древесно-стружечными плитами (ДСП). Да, в некотором плане они схожи, но вот технические характеристики цементно-стружечных плит отличаются технологией изготовления, а также соотношением составляющих его веществ. Мы предлагаем наиболее привлекательные цены на цсп плиты.

Такой фактор, как стоимость ЦСП плит, обуславливается способом их производства. Цена на ЦСП плиты в нашей компании самые выгодные относительно среднерыночных, мы можем позволить не работая в убыток держать их на достойном уровне. В настоящее время ЦСП имеет достаточно широкое применение. Так, к примеру, она используется как для внутренней, так и для внешней отделки стен при установке каркасов. Такие плиты могут применяться как несъёмная опалубка.

Технические характеристики

ЦСП плита используется для:

• Процесса обустройства обрешётки;
• Из таких плит изготавливают некоторые составные части конструкций;
• Цементно стружечная плита для пола;
• Также широко используется применение ЦСП плиты при обустройстве построек, выполненных из древесины.

Применение плит ЦСП

Цементно-стружечные плиты смогут обеспечить наиболее длительный срок службы конструкции при организации грамотной установки. Отличительная особенность заключается в повышенной прочности на растяжение и сжатие, что является преимуществом при использовании цементно стружечной плиты для пола. Цена ЦСП плиты не самая высокая в сравнении со сходными материаллами, что является одним из преимуществ таких изделий.

Благодаря отличным прочностным качествам этому становится возможным использование изделий с целью укрепления каркаса. Кроме того, такие изделия обладают отличными тепло- и звукоизоляционными характеристиками. Нередко используется в роли утеплителя, в качестве одного из дополнительных слоёв. Различаются также и стоимости ЦСП. Если Вам нужна ЦСП плита то Вы можете купить ее в нашей компании.

Сюда можно отнести качество исходных материалов, их соотношения. Также на стоимость влияют и размеры плиты. Такие изделия представлены в самых разнообразных размерах. В представленном ассортименте вы найдёте именно такой, какой вам нужен.

Теплый пол цсп — По полу

Цементно-стружечная плита очень удобна для обустройства квартир и домов. Популярно применение ЦСП плиты для монтажа пола, особенно если необходимо его выровнять в короткие сроки. Именно этот материал помогает сократить период ремонтных работ. Благодаря натуральности материала он абсолютно экологичен, к тому же такие плиты находятся в сегменте доступных цен, а пол получается надежным и прочным.

Содержание

Содержание

• 1 Характеристики ЦСП плиты
• 2 Преимущества и недостатки
• 3 Монтаж
• 4 Технические данные
• 5 Сильные стороны ЦСП
• 6 ЦСП в утеплительных работах
• 7 Отделка внутренней части здания с помощью ЦСП
• 8 Укладка полов и кровли при помощи ЦСП
• 9 ЦСП в наружных работах
• 10 ЦСП в процессе создания фундамента

Характеристики ЦСП плиты

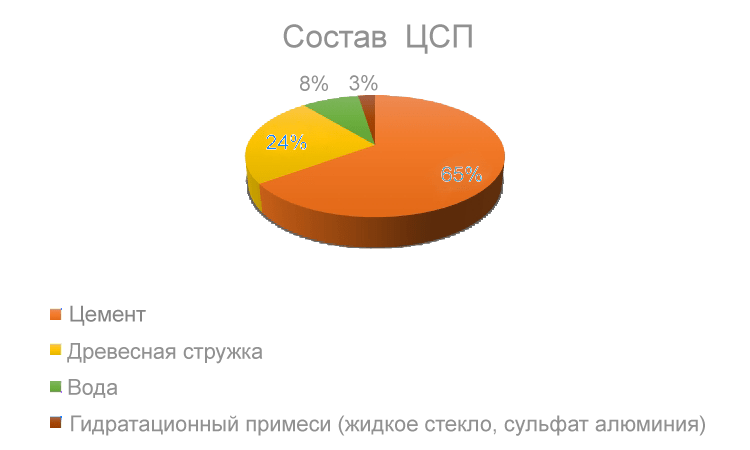

В составе цементно-стружечной плиты находится 65% цемента, 24% деревянной стружки, 8,5% жидкости и 2,5% примесей аналогичных жидкому стеклу и алюминию. Именно цемент придает материалу прочность и долговечность.

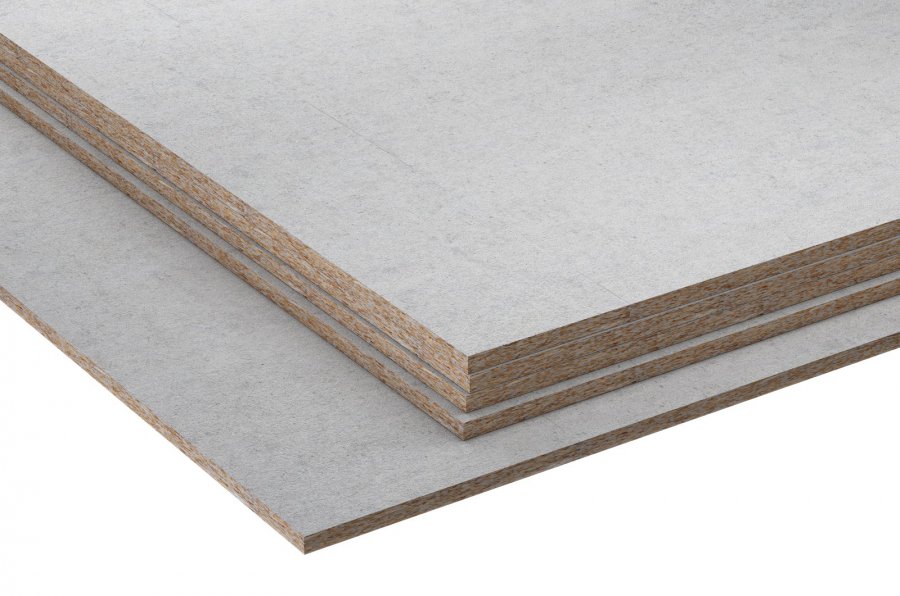

Привычный размер такой плиты равен 3200 x 1250 мм, а толщина при таких параметрах варьируется от 10 до 40 мм. Но габариты могут быть различными.

Важным показателем для ЦСП плиты является ее плотность. Она должна быть не более 1300 кг на кв. м, а влажность около 6-12%. Если происходит прямой контакт с водой в течение суток, то набухание полотна не должно превышать 2%. Поверхность цементно-стружечной плиты шероховатая, она зависит от метода шлифовки. Но если уровень шероховатости не превышает 80 мкм, то применение шлифовки можно избежать.

Благодаря тому, что есть возможность подобрать плиту определенной толщины и гладкости, можно решать задачи, поставленные при обустройстве любого помещения. Для внутренней отделки лучше всего использовать гладкие плиты, так как на них идеально ложится штукатурка, краска и другие покрывающие вещества.

Преимущества и недостатки

Цементно-стружечная плита относится к высококачественным и универсальным материалам, применимым для различных строительных и отделочных работ в любых климатических условиях.

Помимо этого, существуют и другие положительные стороны ЦСП:

• Хорошая прочность. Она достигается благодаря большому количеству слоев;
• Долговечность;
• Упругость. Она обусловлена тем, что два внешних слоя сделаны из мелкой стружки, а внутренний из более длинных частиц;
• Ровная поверхность. Нет необходимости дополнительно ее выравнивать;
• Экологичность. Имеет в своем составе природную древесину;
• Пожаростойкость. В цементно-стружечных плитах присутствуют добавки, которые снижают риск возгорания;

• Хорошая сопротивляемость к гниению, образованию плесени и появлению насекомых благодаря щелочной среде;
• Водонепроницаемость;
• Высокая степень стойкости к перепадам температуры и чистящим средствам;
• Простота монтажа;
• Хорошая оценка шумоизоляционных показателей: индекс до 30 дБ;
• Невысокая стоимость.

1. Огромный вес;
2. Неудобства в процессе резки из-за обильной пыли.

Благодаря своим положительным техническим характеристикам плиты ЦСП могут заменить бетонную стяжку, но они гораздо легче и укладываются проще. Такое полотно прослужит долгие годы, поскольку у него высокая способность выдерживать большие нагрузки. Учитывая проходимость помещения, плиты следует подбирать по толщине. Но несмотря на отменные эксплуатационные показатели, нужно обязательно соблюдать правила монтажа. Только таким образом можно сохранить все положительные свойства и функции материала.

Применение ЦСП возможно для утепления зданий, внутренней отделки и наружных работ. Кроме этого, на сегодняшний день распространена отделка пола. Этот материал можно использовать в помещениях с повышенной влажностью.

Чаще всего ЦСП применимы для укладки под плитку. Это связано с тем, что именно плитка требует абсолютно ровного основания. Даже самый маленький бугорок или впадина могут привести к образованию трещин на поверхности плитки.

Также полы из цементно-стружечных плит находят свое применение для создания трехмерного напольного покрытия, так как в этом случае необходим надежный черновой слой. А если рассматривать вариант с установкой системы «теплый пол», то тут одновременно появляется и ровная поверхность, и хорошая теплоизоляция, которая не позволит уйти тепловым потокам вниз под пол.

Монтаж

В работе с цементно-стружечными плитами допускается использование саморезов. Полотна могут быть толщиной в 1 см, и есть возможность их раскраивать мелкозубчатой ножовкой, что позволит избежать образования пыли и неровных краев. В качестве чернового покрытия на которое укладывается цсп допускается применение древесины или бетонной стяжки.

Возможно произвести монтаж ЦСП поверх лаг, установленных на полу. Для того, чтобы сформировать основание, потребуются лаги с сечением 50 х 80 мм. Расстояние между ними обычно составляет 60 см. На них укладываются прочные плиты толщиной 20-26 мм. Они могут быть в качестве основания или выравнивающего слоя. А плиты толщиной от 24 до 26 мм можно укладывать на землю складских и подсобных помещений даже в холодное время года.

Изначально необходимо только надрезать строительный лист, далее положить его на ровную поверхность. В месте надреза плита должна треснуть. Если возникла проблема обхода трубопровода, то необходимо прислонить элемент такого же диаметра к плите, предварительно обработав его солидолом. Делается это для обозначения контура для раскройки. Для вырезания очень крупных отверстий лучше сделать надрез по периметру, а потом выбить лишнее молотком.

Перед укладкой все листы обязательно тщательно подготавливаются. Они должны полностью соответствовать параметрам помещения. После раскройки полотен на их поверхности делается разметка. Все листы раскладываются по поверхности пола, не оставляя пустых мест, и пронумеровываются, дабы избежать ошибок во время укладки.

В зависимости от особенностей чернового пола, укладка цементно-стружечных плит осуществляется с использованием клея или саморезов. В случае работы с клеем, лучше воспользоваться строительным миксером для однородности вещества. Скорость оборотов должна быть довольно низкой. Вручную, к сожалению, не добиться нужного результата.

ЦСП-плиты укладываются только после равномерного распределения клея по поверхности чернового основания зубчатым шпателем. Укладывая последующие листы, следует создать зазоры, которые помогут избежать температурной деформации полотен и изменения их размеров. Эти зазоры заполняются клеевой массой. Поверхность покрывается защитной грунтовкой либо водоотталкивающим составом. После окончательной укладки пол следует оставить для высыхания. Как только поверхность полностью высохнет, можно переходить к монтажу декоративного напольного покрытия.

Цементно-стружечная плита очень прочный, надежный и долговечный материал, который с легкостью может заменить привычную бетонную стяжку. Для монтажа такого материала потребуются определенные знания и навыки, особенно если речь идет об утеплении помещения или каких-то наружных работах. ЦСП идеально подходит для выравнивания поверхности под любое финишное покрытие. Очень важно отметить тот момент, что экономичность монтажа ЦСП заключается не только в недорогом материале, но и в том, что в этом случае можно исключить затраты на приобретение теплоизоляционных и шумоизоляционных материалов. Укладка может проводиться в кратчайшие сроки в любом помещении, в любое время и при любой погоде.

Оглавление статьи:

Новый тип строительных материалов шаг за шагом сменяет стареющие технологии. В этом материале будет освещен такой материал, как цсп плита, и ее применение для пола.

Технические данные

Цементно-стружечные плиты производятся из деревянной стружки, цемента и небольшого количества минеральных элементов, их внешний вид можно увидеть на многочисленных фото.В результате соединения компонентов на выходе получается материал нового типа, который имеет высокую прочность, влагоустойчив и более долговечен, чем ДСП.

Также плиты ЦСП известны своим высоким уровне тепло- и звукоизоляции, это и помогает материалу быть одинаково качественным, как для проведения работ снаружи, так и внутри здания, при этом цсп плита отлично подходит для обработки пола, потому что ведет себя одинаково надежно в разных климатических условиях.

Сильные стороны ЦСП

Во- первых, это высокий уровень прочности, устойчивы к влажности и поэтому долговечны, а также это отличный выбор для проведения тепло- и звукоизоляционных работ. Они просты в подготовке и монтаже и имеют высокую стойкость к образованиям плесени и грибков.

С ЦСП можно объединить любой вид отделки: лакокрасочные покрытия, штукатурку, керамическую облицовку или пластик. Высокая пожаробезопасность  обеспечена благодаря включению в состав плит цемента.

Плита устойчива при постоянных низких или высоких температурах благодаря деревянной стружке. Устойчива перед повреждениями от грызунов и насекомых. В составе нет вредных компонентов вроде асбеста и формальдегида.

Благодаря вышеперечисленным достоинствам, ЦСП считается высококачественным и универсальным материалом, который рекомендуется применять для внутренних и внешних работ в абсолютно любых климатических условиях.

ЦСП производятся разной толщины и имеют разные степени шероховатости поверхности. Благодаря этому подобрать материал для конкретного вида работ довольно легко. Для работ внутреннего характера чаще всего используют гладкие ЦСП, на плиты с такой структурой поверхности хорошо ложится краска, штукатурка, на плиты цсп, как гладкий материал для пола удобно класть плитку. При помощи ЦСП легко и быстро можно выровнять поверхность пола или стены, в этом случае плита получает усиленную защиту от влаги, а это позволяет использовать ее даже в постоянно влажных помещениях.

ЦСП в утеплительных работах

Один из самых популярных видов работ, в которых используются цементно-стружечные плиты – это утепление зданий. Весь процесс проходит следующим образом:

Подготавливается обрешетка из брусков дерева или металлопрофилей, с ячейками, имеющими размер 50 х 50 см. либо же 50 х 80 см. Подбираются плиты толщиной 12-16 мм., между ними необходим зазор в 10 мм., который необходимо произолировать эластичной мастикой, либо же уплотняющей прокладкой.

Верх зазоров закрывается нащельниками, которые можно купить в строительных магазинах, либо же изготовить самостоятельно из обрезков ЦСП или других деревянных материалов. При строительстве каркасных домов плиты необходимо зафиксировать на каркасе-обрешетке при помощи оцинкованных гвоздей, шурупов или саморезов.

Вначале необходимо возвести каркас самого сооружения из дерева или металла, а затем смонтировать на него ранее смонтированную обрешетку с шагом брусков/профилей не более 60 см. Обрешетку можно монтировать вплотную к основной поверхности, или же сохранить небольшое расстояние между ними, которое будет заполнено минеральным утеплителем.

При постройке складов и построек сельскохозяйственного назначения повышенная тепло- и звукоизоляция, в принципе не нужны. Поэтому пространство между плитами можно оставить пустым, ведь для нормальных условий внутри таких объектов хватает характеристик самих плит и наличия слоя воздуха между ними.

Отделка внутренней части здания с помощью ЦСП

Цементно-стружечные плиты – экологически чисты и безопасны, именно поэтому их используют в процессе внутренней отделки помещений. Практически все марки плит классифицированы по стандартной схеме: плиты для сухих, нормальных и влажных помещений.

ЦСП можно применять и для выравнивания стен. Технология довольно проста.

На деревянную обрешетку или профили из металла плиты крепятся с помощью гвоздей, также для крепежа допустимо использование специальных растворов или мастики, если ранее нанести на поверхность маяки и марки.

Закрепленные плиты можно заклеить обоями, нанести штукатурку и/или краску, облицевать плиткой. Такая отделка увеличивает уровень огнестойкости и пожаробезопасности конструкций.Из цементно-стружечных плит получаются прекрасные внутренние влагоустойчивые перегородки, они демонстрируют потрясающую долговечность в условиях влажного микроклимата в помещении.

Чаще всего такие перегородки устанавливаются во время разделения санузлов в зданиях. Для того, чтобы увеличить эксплуатационный срок, перегородки покрываются влагостойкой краской, а кромки плит покрываются влагоотталкивающим средством.

Укладка полов и кровли при помощи ЦСП

Для монтажа полов и кровли ранее использовали ДСП, сейчас же обороты набирает применение цсп для укладки пола.

Для формирования основания пола применяются лаги с сечением 50 х 80 мм., их укладывают на расстоянии 60 см. друг от друга. По ним стелятся плиты прочной марки с толщиной 20-26 мм., которые могут одинаково хорошо выполнять как роль основания, так и подстилки и выравнивающего слоя.

Плиты, имеющие толщину 24-26 мм. могут быть уложены прямо на землю, таким образом помещение склада или подсобная постройка будут быстро возведены даже при минусовой температуре. Также при таком подходе расходы на стройку уменьшаются, т.к. монтаж пола осуществляется в короткие сроки, в любое время и в любых погодных условиях.

В процессе монтажа мягкой кровли главным приоритетом становится хорошая гидроизоляция. И даже используя цементно-стружечные плиты, которые имеют высокую влагостойкость, требуется предельная аккуратность, ведь при проникновении воды внутрь, она начнет скапливаться, а это не лучшим образом скажется на крыше.

Для предотвращения протечек стыки плит скрываются несколькими полосками из листового материала, в интернете можно найти фото этой процедуры, а потом – и полосами из защитного кровельного материала. После этих процедур раскатывается рулонное покрытие. Технология создания так называемого кровельного пирога с использованием ЦСП такая же, как и при монтаже пирога с помощью других деревянных материалов. Толщина плит целиком и полностью зависит от проекта и назначения постройки и колеблется от 16 до 24 мм.

ЦСП в наружных работах

Уровень прочности и влагостойкости плит вполне позволяет их применение для проведения наружной отделки зданий. К примеру, в процессе обшивки входных дверей. Для таких работ не требуется специальный подбор размера или подгонка плиты, т.к. в случае выпираний лишние края плит могут быть легко обрезаны вручную. После обшивки плитами дверь приобретет еще и огнеупорные качества.

ЦСП используются и как материал для ограждений балконов и лоджий. До этого применялись листы из асбеста и цемента, но благодаря своей хрупкости они делали монтаж на порядок сложнее и быстро приходили в негодность, в отличие от конструкций на основе ЦСП, которые получаются крепкими и долговечными.

Из таких плит делают и подоконные доски, которые изготавливаются прямо во время рабочего процесса, сразу подгоняясь под размер окон. Для таких работ используются листы с толщиной 10-26 мм. Благодаря подобной технологии доски имеют низкую стоимость, крепкую гладкую поверхность, а также не имеют стыков.

ЦСП в процессе создания фундамента

Плиты на основе цемента и стружки могут применяться для создания опалубки, которая помогает при заливке фундамента. Толщина материала зависит от требуемых размеров фундамента и колеблется от 16 до 26 мм.

Сильные стороны опалубки из ЦСП.

Простота при монтаже плит на порядок уменьшает трудовые затраты и сокращает время проведения работ, таким образом удешевляя процесс заливки фундамента.  На внешнюю сторону можно нанести специальную краску, после чего та обретет свойства вертикальной гидроизоляции. Благодаря высокой прочности плит, опалубка устойчива к деформациям во время заливки и просыхания раствора бетона.

Универсальность ЦСП позволяет применять этот материал при возведении жилья на основе каркаса, для выравнивания покрытия пола и стен, а также во время монтажа мягкой кровли в зданиях любого типа. Плита цсп для пола получает хорошие отзывы от строителей по всему миру, благодаря высокому качеству материала и отличным характеристикам.
