Сортамент стальной трубы: ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент

Содержание

Сортамент стальных труб ГОСТ - таблица размеров, диаметра, толщины

Стальная труба – металлопродукция, востребованная в строительстве, жилищно-коммунальном хозяйстве, на производствах различного назначения. Производится способами прокатки или сварки из штрипса (полосовой заготовки). По сечению стальные трубы бывают круглые или профильные. При производстве трубных изделий используют углеродистые стали обыкновенного качества, качественные конструкционные нелегированные, низколегированные и легированные.

Бесшовные трубы: размеры и характеристики

Бесшовные трубы изготавливаются способом горячей прокатки из заготовок, называемых «гильзы». Для улучшения качества поверхности и повышения точности размеров горячекатаные изделия подвергают различным видам холодного деформирования. Производство металлических бесшовных горячедеформированных труб осуществляется в соответствии с ГОСТом 8732-78, холоднодеформированных – с ГОСТом Р 54159-2010. В маркировке трубного проката указывают наружный диаметр и толщину стенки, выраженные в миллиметрах.

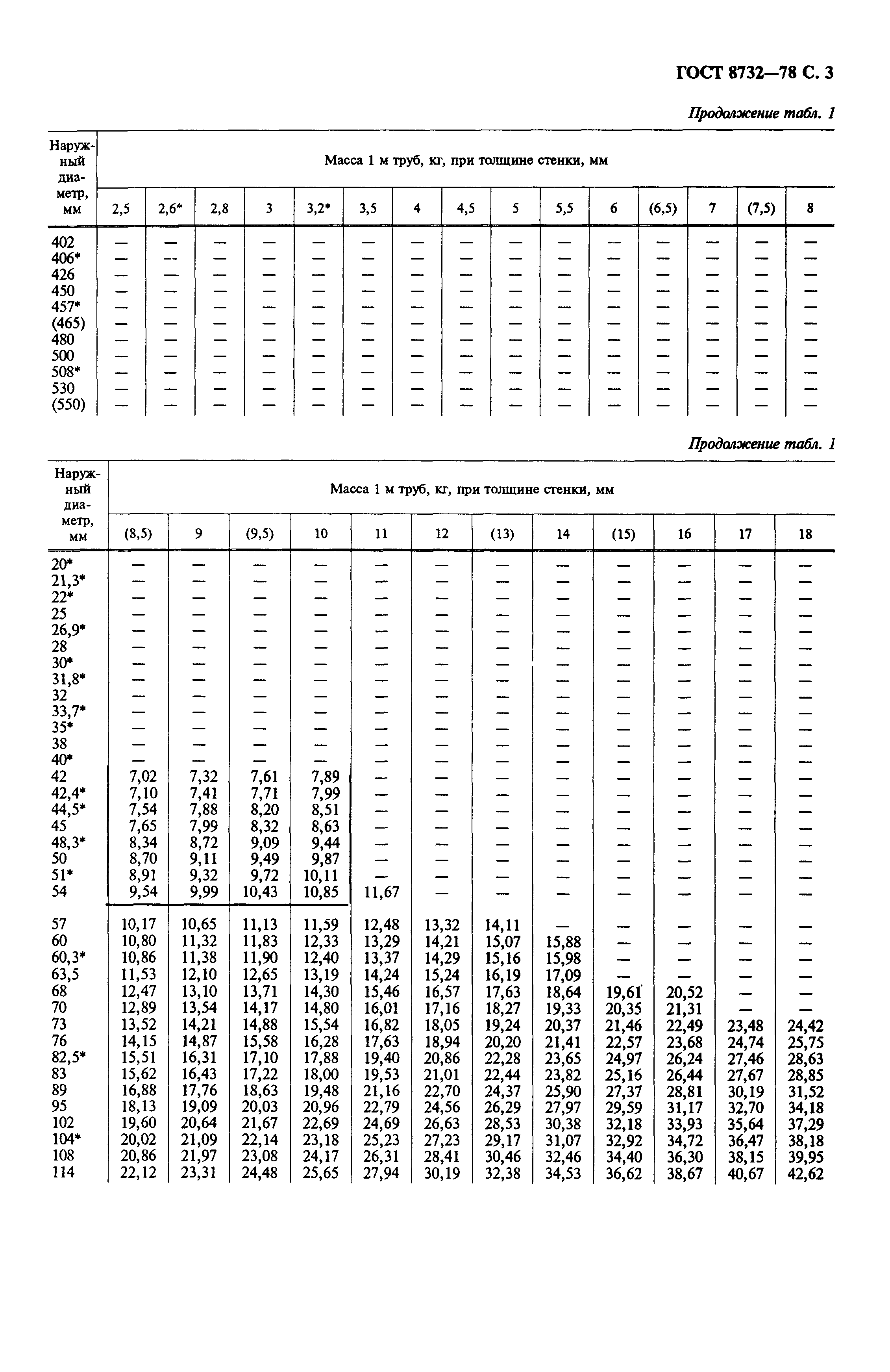

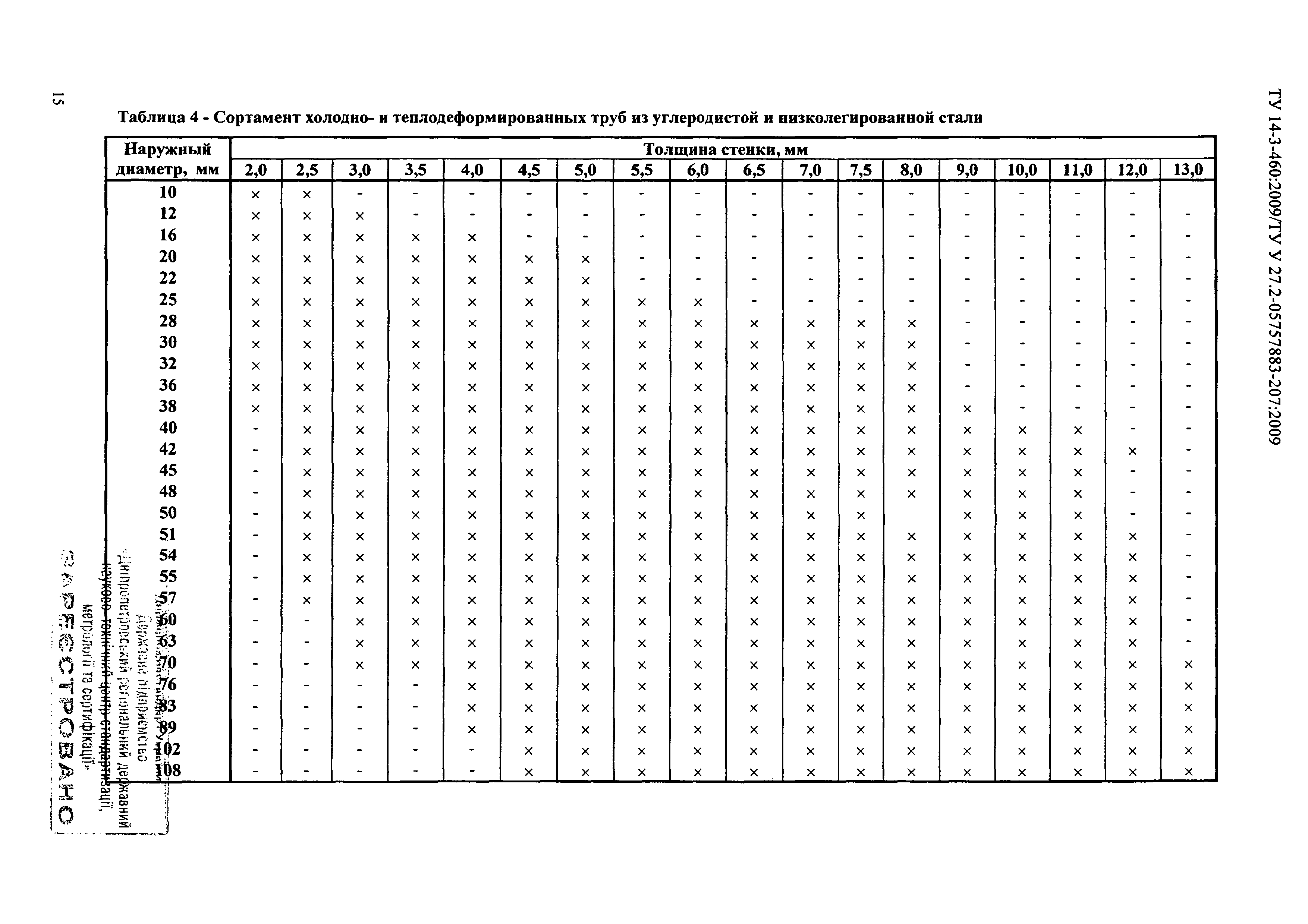

Таблица размеров и массы горяче- и холоднодеформированных стальных труб стандартных типоразмеров

Наружный диаметр, мм Толщина
стенки, мм
Масса 1 м, кг Наружный диаметр, мм Толщина стенки, мм Масса 1 м, кг
32 3,5 2,46 108 6 15,09
60 6 7,99 108 10 24,17
60 8 10,26 114 5 13,44
63 4 5,82 133 5 15,78
68 8 11,84 133 6 18,79
73 9 14,21 140 5 16,65
76 5 8,76 159 5 18,99
76 6 10,36 159 6 22,64
89 8 15,98 159 8 29,79
102 5 11,96 168 6 23,97
102 8 18,55 168 14 53,17
102 10 22,69 219 8 41,63
108 4 10,26 219 10 51,54
108 4,5 11,49 219 12 61,26
108 5 12,7 219 20 98,15
114 8 20,91 245 8 46,76
121 5 14,3 273 7 45,92
127 12 34,03 273 10 64,86
133 4 12,73 325 8 62,54

Электросварные трубы: сортамент и технические характеристики

Электросварные трубные изделия круглого сечения – металлопродукция, востребованная для передачи жидких и газовых сред, в строительстве, для создания сварных и сборно-разборных металлических конструкций различного назначения. Выпускается спиралешовной и прямошовной. Сортамент соответствует ГОСТу 10704-91.

Таблица диаметров, толщин и массы электросварных металлических труб по ГОСТу 10704-91

Наружный диаметр, мм Толщина стенки, мм Масса 1 м, кг Наружный диаметр, мм Толщина стенки, мм Масса 1 м, кг
16 1,5 0,54 89 3,5 7,38
18 1,5 0,61 89 4 8,38
20 1,5 0,68 102 4 9,67
25 1,5 0,87 108 3,5 9,02
26 2 1,18 108 4 10,26
32 1,5 1,13 114 4 10,85
32 2 1,48 127 4 12,13
40 1,5 1,42 133 4 12,73
42 3 2,89 133 5 14,26
45 1,5 1,61 159 4 15,29
45 2 2,12 159 4,5 17,15
48 1,5 1,72 159 5 18,99
48 2 2,27 159 6 22,64
51 3 3,55 219 5 26,39
57 2,5 2,97 219 6 31,52
57 3 4,00 219 8 41,63
57 3,5 4,62 273 8 52,28
76 3 5,4 426 10 102,59
76 3,5 6,26 1020 12 298,31
89 3 6,36

Сортамент стальных водогазопроводных труб

Водогазопроводные трубы – разновидность сварного трубного проката, главное отличие которого – высокая надежность сварного шва, проверяемая способами неразрушающего контроля.

Эта металлопродукция предназначена для устройства сетей водо-, газо-, теплоснабжения. Может использоваться в распределительных и магистральных трубопроводах. Способна выдерживать высокие давления передаваемых сред. Сортамент (диаметр, толщина стенки) стальных водогазопроводных труб (ВГП) регламентирует ГОСТ 3262-75. В маркировке этой трубной продукции указывается условный проход (Ду) и толщина стенки.

Таблица размеров и массы стальных водогазопроводных труб

Ду, мм Толщина стенки, мм Масса 1 м, кг
15 2,8 1,28
20 2,8 1,66
32 3,2 3,09
40 3,5 3,84
50 3,5 4,88
100 4,5 12,15

Профильные трубы квадратного и прямоугольного сечения: сортамент и технические характеристики

Профильными называют трубы, сечение которых отлично от круглого. Наиболее востребованы изделия с квадратным и прямоугольным сечением, изготовленные сварным способом. Они применяются для сооружения малых архитектурных форм (навесов, теплиц, беседок), при устройстве лестниц и ограждений, в качестве защитного кожуха при прокладке инженерных коммуникаций. Изделия небольшого сечения используются при производстве мебели и бытовой техники. Сортамент стальных квадратных труб регламентируется ГОСТом 8639-82, прямоугольных – ГОСТом 8645-68. В маркировке профильной трубной продукции указывают размеры стенок по наружной стороне и толщину, взятые в миллиметрах.

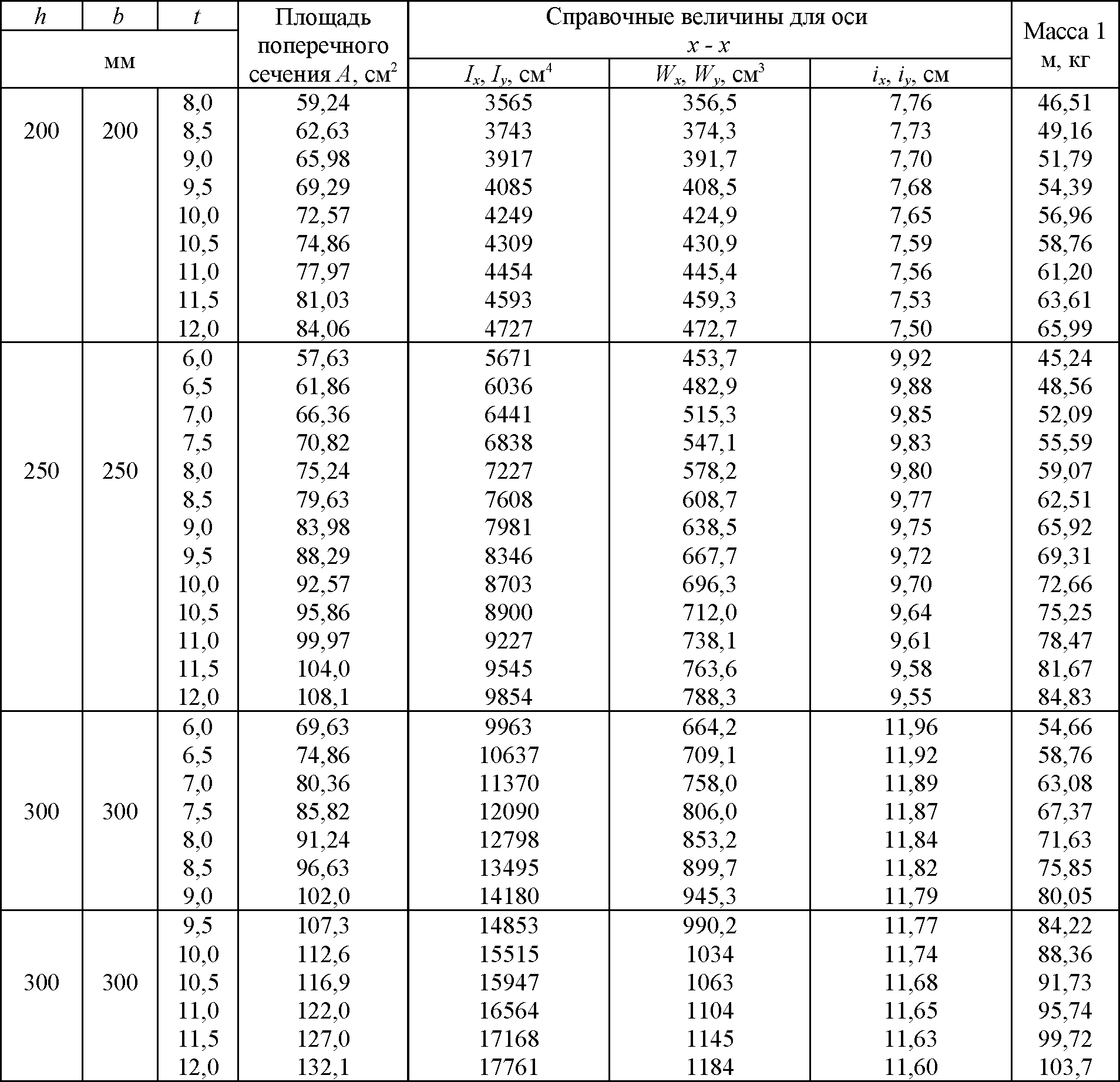

Таблица размеров и массы стальных трубных изделий с квадратным сечением

Стороны квадрата, мм Толщина стенки, мм Масса 1 м, кг
Стороны квадрата, мм Толщина стенки, мм Масса 1 м, кг
15х15 1,5 0,605 80х80 3 7,13
20х20 1,2 0,841 80х80 4 9,33
20х20 2 1,075 80х80 5 11,44
25х25 1,5 1,07 80х80 6 13,46
25х25 2 1,39 100х100 3 9,02
30х30 1,5 1,67 100х100 4 11,84
30х30 2 2,17 100х100 5 14,58
30х30 3 2,42 100х100 6 17,22
40х40 1,5 1,78
100х100
8 22,25
40х40 2 2,33 120х120 4 15,07
40х40 2,5 2,85 120х120 5 18,84
40х40 3 3,36 120х120 8 27,27
40х40 4 4,3 140х140 5 21,98
50х50 1,5 2,35 140х140 6 24,76
50х50 2 2,96 160х160 4 20,09
50х50 3 4,31 160х160 5 25,12
50х50 4 5,56 160х160 6 30,14
60х60 3 5,25 160х160 8 40,19
60х60 4
6,82
180х180 8 42,34
60х60 5 8,3 200х200 6 37,68
      200х200 8 50,24

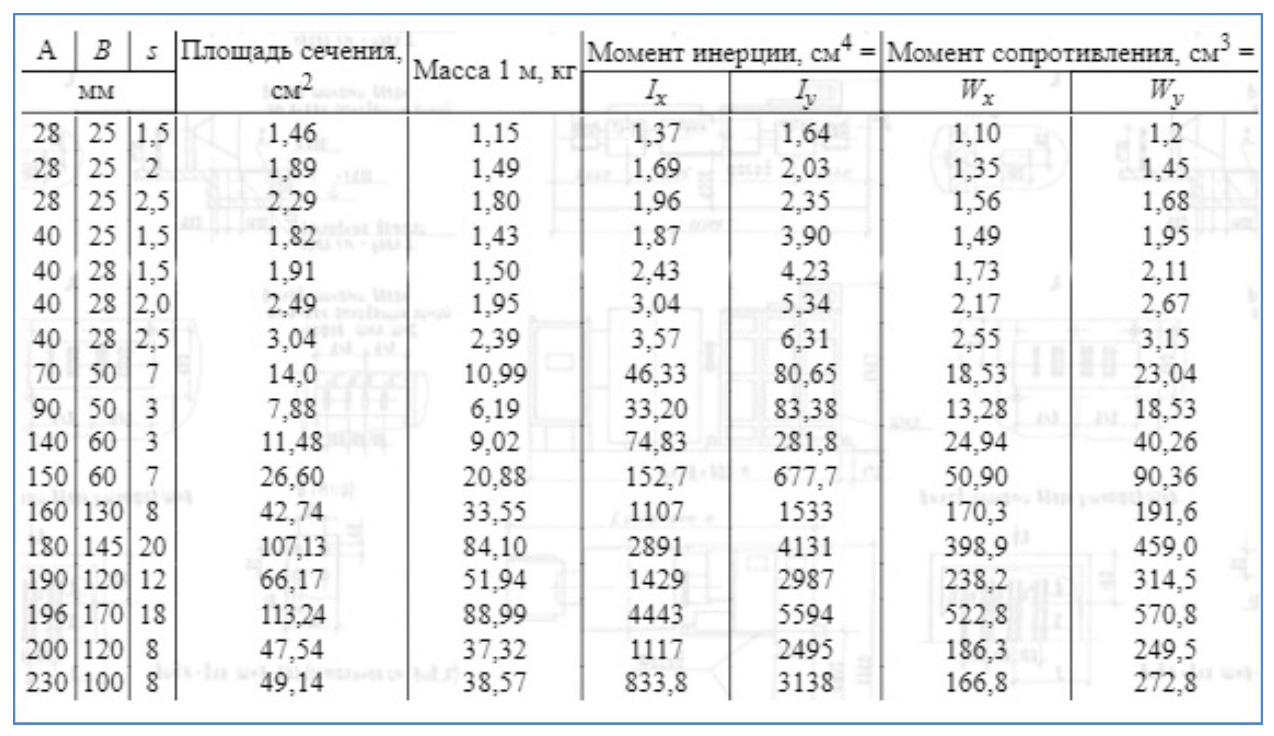

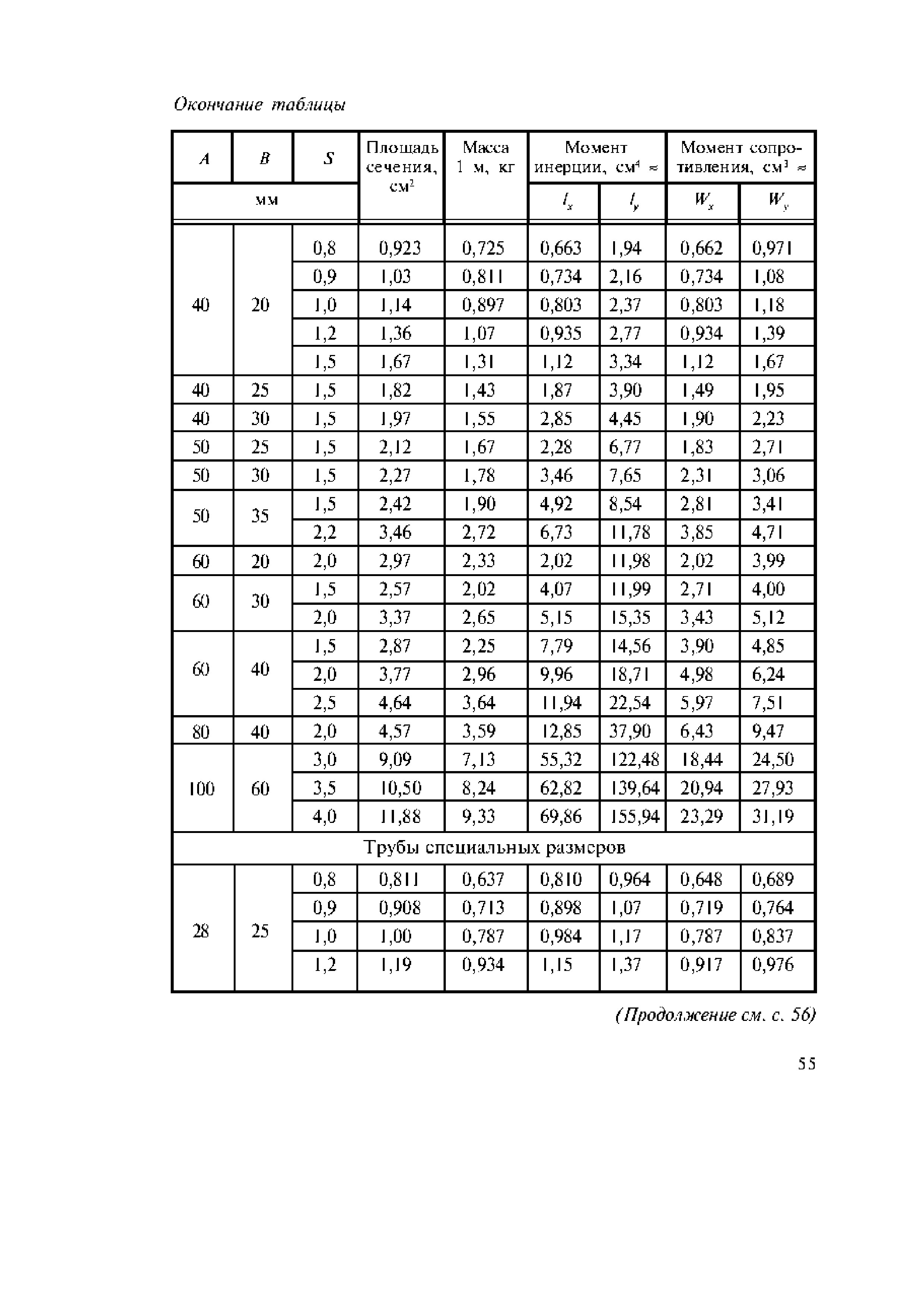

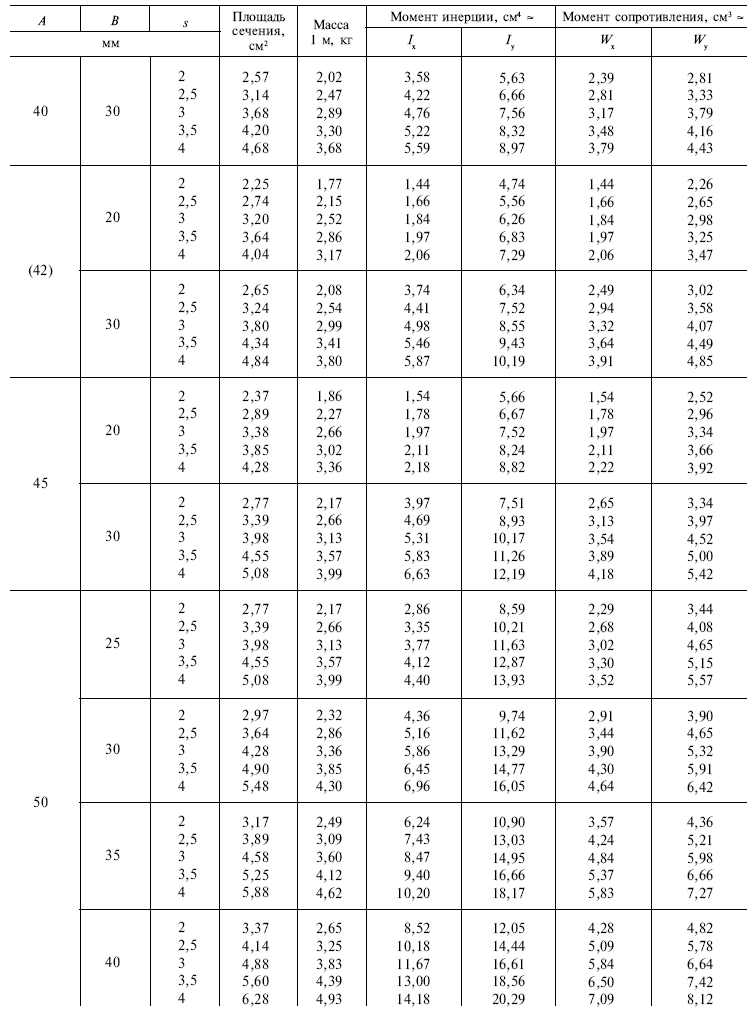

Таблица размеров и массы стальных трубных изделий с прямоугольным сечением

Стороны прямоугольника, мм Толщина стенки, мм Масса 1 м, кг Стороны прямоугольника, мм Толщина стенки, мм Масса 1 м, кг
30х15 1,5 0,96 80х40 3 5,25
30х20 2 1,39 80х40 4 6,82
40х20 1,5 1,41 80х60 3 6,59
40х20 2 1,7 80х60 4 8,07
40х20 3 2,42 80х60 5 9,87
40х25 1,5 1,53 100х50 3 7,065
40х25 2 1,86 100х50 4 8,7
40х25 2,5 2,27 100х50 5 10,65
50х25 1,5 1,77 100х60 4 10,05
50х25 2 2,17 100х60 5 12,56
50х25 2,5 2,66 120х80 5 14,58
50х30 2 2,32 120х60 4 11,3
60х30 2 2,65 120х60 5 13,0
60х30 2,5 3,53 120х80 4 12,56
60х30 3 3,83 120х80 6 17,22
60х30 4 4,93 140х100 5 18,84
60х40 2 3,14 140х60 4 12,56
60х40 2,5 3,64 140х60 5 14,58
60х40 3 4,3 160х120 6 26,38
60х40 4 5,56 160х80 5 18,84
80х40 2 3,77
80х40 2,5 4,71

Возможно, вас заинтересует другая наша продукция:

Офис

СПб, Лиговский пр. ,
д.111-113-115, лит.Б, оф 311

Сортамент труб стальных | труба стальная ГОСТ 10704

Сортамент представляет собой совокупность разнообразных прокатных профилей, что отличаются между собой по размерам и форме, составу продукции, по маркам и некоторым другим параметрам. Отечественный рынок представлен огромным разнообразием самых различных марок и моделей, куда входит не только проволока, профнастил, черный и цветной металл, но и трубы.

Сортамент труб стальных подразумевает изделия, что отличаются по форме сечения — они бывают овальные, круглые, каплевидные, прямоугольные и квадратные. Также отличаются они методом обработки поверхности и в соответствии с данным основанием они делятся на полированные, обточенные и шлифованные.

В зависимости от назначения они бывают общего и целевого назначения, то есть для геологоразведки, бурения, для нужд химической промышленности, также есть виды котельные, подшипниковые, нержавеющие, насосно-компрессорные и другие.

В зависимости от покрытия выпускаются модели с металлическим и неметаллическим покрытием. Как видите, сортамент стальных труб весьма широк. Любые вариации вы найдёте у нас по ценам ниже, чем в среднем по региону, так как в своей деятельности мы не привлекаем посредников. Выбирая любые вариации, вы можете быть уверены, что они точные, надежные, полностью соответствуют ГОСТам. Соответствие ГОСТам подтверждают документы на каждую партию.

Для удобства выбора вся продукция представлена в каталоге, там же вы можете посмотреть и прайс лист. Кроме того, модели отличаются в зависимости от диаметра наружной поверхности, в зависимости от толщины стенок и длины. Самая распространенная длина составляет от 4 до 13 метров.

Сортамент труб электросварных стальных прямошовных ГОСТ 10704-91

Сортамент труб стальных

Таблица 1

Наружный диаметр, мм

Теоретическая масса 1 м труб, кг, при толщине стенки, мм

1,0 мм

1,2 мм

1,4 мм

(1,5) мм

1,6 мм

1,8 мм

2,0 мм

2,2 мм

2,5 мм

2,8 мм

Труба эс 10 круглая

0,222 кг

0,260 кг

ѕ

ѕ

ѕ

ѕ

ѕ

ѕ

ѕ

ѕ

Труба эс 10,2 круглая

0,227 кг

0,266 кг

Труба эс 12 круглая

 0,271 кг

0,320 кг

0,366

0,388

0,410

Труба эс 13 круглая

0,296 кг

0,349 кг

0,401

0,425

0,450

Труба эс 14 круглая

0,321 кг

0,379 кг

0,435

0,462

0,489

— .

Труба эс (15) круглая

0,345 кг

0,408 кг

0,470 кг

0,499 кг

0,529

Труба эс 16 круглая

0,370 кг

0,438 кг

0,504 кг

0,536 кг

0,568

Труба эс (17) круглая

0,395 кг

0,468 кг

0,539 кг

0,573 кг

0,608

Труба эс 18 круглая

0,419 кг

0,497 кг

0,573 кг

0,6 10 кг

0,719

0,789

Труба эс 19 круглая

0,444 кг

0,527 кг

0,608 кг

0,647 кг

0,687

0,764

0,838 кг

Труба эс 20 круглая

0,469 кг

0,556 кг

0,642 кг

0,684 кг

0,726

0,808кг

0,888 кг

Труба эс 21,3 круглая

0,501 кг

0,595 кг

0,687 кг

0,732 кг

0,777

0,866 кг

0,952 кг

Труба эс 22 круглая

0,518 кг

0,616 кг

0,711 кг

0,758 кг

0,805

0,897 кг

0 ,986 кг

Труба эс (23) круглая

0,543 кг

0,645 кг

0,746 кг

0,795 кг

0,844

0,941 кг

1,04 кг

1,13 кг

1,26

ѕ

Труба эс 24 круглая

0,567 кг

0,675 кг

0,780 кг

0,832 кг

0,884

0,985 кг

1,09 кг

1,18 кг

1,33

Труба эс 25 круглая

0,592 кг

0,704 кг

0,815 кг

0,869 кг

0,923

1,03 кг

1,13 кг

1,24 кг

1,39

Труба эс 26 круглая

0,6 17 кг

0,734 кг

0,849 кг

0,906 кг

0,963

1,07 кг

1,18 кг

1,29 кг

1,45 кг

Труба эс 27 круглая

0,641 кг

0,764 кг

0,884 кг

0,943 кг

1 ,00 кг

1,12 кг

1. 23 кг

1,35 кг

1,51 кг

Труба эс 28 круглая

0,666 кг

0,793 кг

0,918 кг

0,9 80 кг

1,04 кг

1,16 кг

1,28 кг

1,40 кг

1,57 кг

Труба эс 30 круглая

0,715 кг

0,852 кг

0,987 кг

1,05 кг

1,12 кг

1,25 кг

1,38 кг

1,51 кг

1,70 кг

Труба эс 32 круглая

0,765 кг

0,911 кг

1,06 кг

1,13 кг

1,20 кг

1,34 кг

1,48 кг

1,62 кг

1,82 кг

2,02 кг

Сортамент труб стальных, труба стальная ГОСТ 10704 Продолжение табл. 1

Наружный диаметр, мм

Теоретическая масса 1 м труб, кг, при толщине стенки, мм

1,0 мм

1,2 мм

1,4 мм

(1,5) мм

1,6 мм

1,8 мм

2,0 мм

2,2 мм

2,5 мм

2,8 мм

Труба эс 33 круглая

0,789

0,941 кг

1,09 кг

1,17 кг

1,24 кг

1,38

1,53 кг

1,67 кг

1,88 кг

2,09 кг

Труба эс 33,7 круглая

0,962 кг

1,12 кг

1,19 кг

1,27 кг

1,42 кг

1,56 кг

1 ,71 кг

1,92 кг

2,13 кг

Труба эс 35 круглая

1,00 кг

1,16 кг

1,24 кг

1,32

1,47 кг

1,63 кг

1,78 кг

2,00 кг

2,22 кг

Труба эс 36 круглая

1 ,03 кг

1,19 кг

1,28 кг

1,36 кг

1 ,52 кг

1,68 кг

1,83 кг

2,07 кг

2,29 кг

Труба эс 38 круглая

1,09 кг

1,26 кг

1,35 кг

1,44 кг

1,61 кг

1,78 кг

1,94 кг

2,19 кг

2,43 кг

Труба эс 40 круглая

1,15 кг

1,33 кг

1,42 кг

1,52 кг

1,70 кг

1,87 кг

2,05 кг

2,31 кг

2,57 кг

Труба эс 42 круглая

1,21 кг

1 ,40 кг

1,50 кг

1,59 кг

1,78 кг

1,97 кг

2,16 кг

2,44 кг

2,71 кг

Труба эс 44,5 круглая

1,28 кг

1,49 кг

1,59 кг

1,69 кг

1,90 кг

2,10 кг

2,29 кг

2,59 кг

2,88 кг

Труба эс 45 круглая

1,30 кг

1,51 кг

1,61 кг

1,71 кг

1,92 кг

2,12 кг

2,32

2,62 кг

2,91 кг

Труба эс 48 круглая

1,61 кг

1,72 кг

1,83 кг

2,05 кг

2,27 кг

2,48 кг

2,81 кг

3,12 кг

Труба эс 48,3 круглая

1,62 кг

1,73 кг

1,84 кг

2,06 кг

2,28 кг

2,50 кг

2,82 кг

3,14 кг

Труба эс 51 круглая

1,71 кг

1,83 кг

1,95 кг

2,18 кг

2,42 кг

2,65 кг

2,99 кг

3,33 кг

Труба эс 53 круглая

1,78 кг

1,91 кг

2,03 кг

2,27 кг

2,52 кг

2,76 кг

3,11 кг

3,47 кг

Труба эс 54 круглая

1,82 кг

1 ,94 кг

2,07 кг

2,32 кг

2,56 кг

2,81 кг

3,18 кг

3,54 кг

Труба эс 57 круглая

1,92 кг

2,05 кг

2,19 кг

2,45 кг

2,71 кг

2,97 кг

3,36 кг

3,74 кг

Труба эс 60 круглая

2,02 кг

2,16 кг

2,30 кг

2,58

2,86 кг

3,14 кг

3,55

3,95 кг

Труба эс 63,5 круглая

2,14 кг

2,29 кг

2,44 кг

2,74 кг

3,03 кг

3,33 кг

3,76 кг

4,19 кг

Труба эс 70 круглая

2,37 кг

2,53 кг

2,70 кг

3,03 кг

3,35 кг

3,68 кг

4,16 кг

4,64 кг

Сортамент труб стальных, труба стальная ГОСТ 10704 Продолжение табл. 1

Наружный диаметр, мм

Теоретическая масса 1 м труб, кг, при толщине стенки, мм

1,4 мм

(1,5) мм

1,6 мм

1,8 мм

2,0 мм

2,2 мм

2,5 мм

2,8 мм

Труба эс 73 круглая

2,47 кг

2,64 кг

2,82 кг

3,16 кг

3,50 кг

3,84 кг

4,35 кг

4,85 кг

Труба эс 76 круглая

2,58 кг

2,76 кг

2,94 кг

3,29 кг

3,65 кг

4,00 кг

4,53 кг

5,05 кг

Труба эс 88 круглая

3,21 кг

3,60 кг

4,00 кг

4,38 кг

4,96 кг

5,54 кг

Труба эс 89 круглая

3,45 кг

3,87 кг

4,29 кг

4,71 кг

5,33 кг

5,95 кг

Труба эс 95 круглая

4,59 кг

5,70 кг

Труба эс 102 круглая

ѕ

4,45 кг

4,93 кг

5,41 кг

6,13 кг

6,85 кг

Труба эс 108 круглая

4,71 кг

5,23 кг

5,74 кг

6,50 кг

7,26 кг

Труба эс 114 круглая

4,98 кг

5,52 кг

6,07 кг

6,87 кг

7,68 кг

Труба эс 127 круглая

5,56 кг

6,17 кг

6,77 кг

7,68 кг

8,58 кг

Труба эс 133 круглая

5,82 кг

6,46 кг

7,10 кг

8,05 кг

8,99 кг

Труба эс 140 круглая

6,13 кг

6,81 кг

7,48 кг

8,48 кг

9,47 кг

Труба эс 152 круглая

6,67 кг

7,40 кг

8,13 кг

9,22 кг

10,30 кг

Труба эс 159 круглая

6,98 кг

7,74 кг

8,51 кг

9,65 кг

10,79 кг

Труба эс 168 круглая

7,38 кг

8,19 кг

9,00 кг

10,20 кг

11,41 кг

Труба эс 177,8 круглая

7,81 кг

8,67 кг

9,53 кг

10,8 1 кг

12. 08 кг

Труба эс 193,7 круглая

9,46 кг

10,39 кг

11,79 кг

13,18 кг

Труба эс 219 круглая

13,35 кг

14,93 кг

Сортамент труб стальных, труба стальная ГОСТ 10704 Продолжение табл. 1

Наружный диаметр, мм

Теоретическая масса 1 м труб, кг, при толщине стенки, мм

3,0 мм

3,2 мм

3,5 мм

Труба эс 26 круглая

ѕ

Труба эс 27 круглая

Труба эс 28 круглая

Труба эс 30 круглая

Труба эс 32 круглая

2,15 кг

Труба эс 33 круглая

2,22 кг

Труба эс 33,7 круглая

2,27 кг

Труба эс 35 круглая

2,37 кг

Труба эс 36 круглая

2,44 кг

Труба эс 38 круглая

2,59 кг

ѕ

Труба эс 40 круглая

2,74 кг

Труба эс 42 круглая

2,89 кг

Труба эс 44,5 круглая

3,07 кг

Труба эс 45 круглая

3,11 кг

Труба эс 48 круглая

3,33 кг

3,54 кг

3,84 кг

Труба эс 48,3 круглая

3,35 кг

3,56 кг

3,87 кг

Труба эс 51 круглая

3,55 кг

3,77 кг

4,10 кг

Труба эс 53 круглая

3,70 кг

3,93 кг

4,27 кг

Труба эс 54 круглая

3,77 кг

4,01 кг

4,36 кг

Сортамент труб стальных, труба стальная ГОСТ 10704 Продолжение табл. 1

Наружный диаметр, мм

Теоретическая масса 1 м труб, кг, при толщине стенки, мм

3 мм

3,2 мм

3,5 мм

3,8 мм

4 мм

4,5 мм

5 мм

5,5 мм

6 мм

7 мм

8 мм

9 мм

Труба эс 57 круглая

4 кг

4,25

4,62 кг

ѕ

ѕ

ѕ

ѕ

ѕ

ѕ

ѕ

ѕ

ѕ

Труба эс 60 круглая

4,22 кг

4,48кг

4,88 кг

5,27 кг

Труба эс 63,5 круглая

4,48

4,76

5,18

5,59 кг

Труба эс 70 круглая

4,96

5,27 кг

5,74 кг

6,2 кг

6,51 кг

Труба эс 73 круглая

5,18 кг

5,51 кг

6 кг

6,48

6,81 кг

Труба эс 76 круглая

5,40 кг

5,75 кг

6,26 кг

6,26 кг

7,1 кг

7,93 кг

8,75 кг

9,56 кг

ѕ

Труба эс 83 круглая

5,92 кг

6,30 кг

6,86 кг

7,42 кг

7,79 кг

8,71 кг

9,62 кг

10,51 кг

Труба эс 89 круглая

6,36 кг

6,77 кг

7,38 кг

7,98 кг

8,38 кг

9,38 кг

10,36 кг

11,33 кг

Труба эс 95 круглая

7,24 кг

11,10 кг

Труба эс 102 круглая

7,32 кг

7,80 кг

8,50 кг

9,20 кг

9,67 кг

10,82 кг

11,96 кг

13,09 кг

Труба эс 108 круглая

7,77 кг

8,27 кг

9,02 кг

9,76 кг

10,26 кг

11,49 кг

12,70 кг

13,90 кг

Труба эс 114 круглая

8,21 кг

8,74 кг

9,54 кг

10,33 кг

10,85 кг

12,15 кг

13,44 кг

14,72 кг

Труба эс 127 круглая

9,17 кг

9,77 кг

10,66 кг

11,55 кг

12,13 кг

13,59 кг

15,04 кг

16,48 кг

Труба эс 133 круглая

9,62 кг

10,24 кг

11,18 кг

12,11 кг

12,73 кг

14,26 кг

15,78 кг

17,29 кг

Труба эс 140 круглая

10,14 кг

10,80 кг

11,78 кг

12,76 кг

13,42 кг

15,04 кг

16,65 кг

18,24 кг

Труба эс 152 круглая

11,02 кг

11,74 кг

12,82 кг

13,89 кг

14,60 кг

16,37 кг

18,13 кг

19,87 кг

Труба эс 159 круглая

11,54 кг

12,30 кг

13,42 кг

14,52 кг

15,29 кг

17,15 кг

18,99 кг

20,82 кг

22,64 кг

26,24 кг

26,24 кг

Труба эс 168 круглая

12,21 кг

13,01 кг

1 4,20 кг

15,39 кг

16, 18 кг

18,14 кг

20,10 кг

22,04 кг

23,97 кг

27,79 кг

31,57 кг

Труба эс 177,8 круглая

12,93 кг

13,78 кг

15,04 кг

16,31 кг

17,14 кг

19,23 кг

21,31 кг

23,37 кг

25,42 кг

29,49 кг

33,50 кг

Труба эс 180 круглая

17,36 кг

21,58 кг

Труба эс 193,7 круглая

14,11 кг

15,03 кг

16,42 кг

17,80 кг

18,71 кг

21,00 кг

23,27 кг

25,53 кг

27,77 кг

32,23 кг

36,64 кг

Труба эс 219 круглая

15,98 кг

17,03 кг

18,60 кг

20,17 кг

21,21 кг

23,80 кг

26,39 кг

28,96 кг

31,52 кг

36,60 кг

41,63 кг

46,61 кг

Труба эс 244,5 круглая

17,87 кг

19,04 кг

20,80 кг

22,56 кг

23,72 кг

26,63 кг

29,53 кг

32,42 кг

35,42 кг

41,00 кг

46,66 кг

52,27 кг

Труба эс 273 круглая

23,26 кг

25,23 кг

26,54 кг

29,80 кг

23,05 кг

36,28 кг

39,51 кг

45,92 кг

52,28 кг

58,60 кг

Сортамент труб стальных, труба стальная ГОСТ 10704 Продолжение табл. 1

Наружный диаметр, мм

Теоретическая масса 1 м труб, кг, при толщине стенки, мм

4,0 мм

4,5 мм

5,0 мм

5,5 мм

6,0 мм

7,0 мм

8,0 мм

9,0 мм

Труба эс 325 круглая

31,67 кг

35,57 кг

39,46 кг

43,34 кг

47,2 кг

54,90 кг

62,54 кг

70, 14 кг

Труба эс 355,6 круглая

34,68 кг

38,96 кг

43,23 кг

47,49 кг

51,73 кг

60,18 кг

68,58 кг

76,93 кг

Труба эс 377 круглая

36,79 кг

41,34 кг

45,87 кг

50,39 кг

54,90 кг

63,87 кг

72,80 кг

81,68 кг

Труба эс 406,4 круглая

39,70 кг

44,60 кг

49,50 кг

54,38 кг

59,25 кг

68,95 кг

78,60 кг

88,20 кг

Труба эс 426 круглая

41,63 кг

46,78 кг

51,91 кг

57,04 кг

62,15 кг

72,33 кг

82,47 кг

92,55 кг

Труба эс (478) круглая

58,32 кг

64,09 кг

69,84 кг

81,31 кг

92,73 кг

104,10 кг

Труба эс 530 круглая

64,74 кг

71,14 кг

77,54 кг

90,29 кг

102,99 кг

115,64 кг

Труба эс 630 круглая

107,55 кг

122,72 кг

137,83 кг

Труба эс 720 круглая

123,09 кг

140,47 кг

157,81 кг

Труба эс 820 круглая

140,35 кг

160,20 кг

180,00 кг

Труба эс 920 круглая

157,61 кг

179,93 кг

202,20 кг

Труба эс 1020 круглая

199,66 кг

224,39 кг

Труба эс 1120 круглая

219,39 кг

246,59 кг

Труба эс 1220 круглая

268,79 кг

Сортамент труб стальных, труба стальная ГОСТ 10704 Продолжение табл. 1

Наружный диаметр, мм

Теоретическая масса 1 м труб, кг, при толщине стенки, мм

10 мм

11 мм

12 мм

13 мм

14 мм

16 мм

(17) мм

17,5 мм

18 мм

19 мм

20 мм

Труба эс 355,6 круглая

85,23 кг

Труба эс 377 круглая

90,51 кг

Труба эс 406,4 круглая

97,76 кг

107,26 кг

116,72 кг

Труба эс 426 круглая

102,59 кг

112,58 кг

122,52 кг

Труба эс (478) круглая

115,42 кг

126,69 кг

137,91 кг

Труба эс 530 круглая

128,24 кг

140,79 кг

153,30 кг

165,75 кг

178,15 кг

202,82 кг

215,07 кг

221,18 кг

227,28 кг

239,44 кг

251,55 кг

Труба эс 630 круглая

152,90 кг

167,92 кг

182,89 кг

197,81 кг

212,6 кг

242,27 кг

257,00 кг

264,34 кг

271,67 кг

286,30 кг

300,87 кг

Труба эс 720 круглая

175,10 кг

192,33 кг

209,52 кг

226,66 кг

243,75 кг

277,79 кг

294,73 кг

303,18 кг

311,62 кг

328,47 кг

345,26 кг

Труба эс 820 круглая

1 99,76 кг

219,46 кг

239,12 кг

258,72 кг

278,28 кг

317,25 кг

336,65 кг

346,34 кг

356,01 кг

375,32 кг

394,58 кг

Труба эс 920 круглая

224,42 кг

246,59 кг

268,71 кг

290,78 кг

312,81 кг

356,7 кг

378,58 кг

389,5 кг

400,4 кг

422,18 кг

443,91 кг

Труба эс 1020 круглая

249,08 кг

273,72 кг

298,31 кг

322,84 кг

347,33 кг

396,16 кг

420,50 кг

432,65 кг

444,79 кг

469,04 кг

493,23 кг

Труба эс 1120 круглая

273. 74 кг

300,85 кг

327,90 кг

354,90 кг

381,86 кг

435,62 кг

462,43 кг

475,81 кг

481,19 кг

515,89 кг

542,55 кг

Труба эс 1220 круглая

298,40 кг

327,97 кг

357,49 кг

386,96 кг

416,38 кг

475,08 кг

504,35 кг

518,97 кг

533,58 кг

562,75 кг

591,88 кг

Труба эс 1420 круглая

347,73 кг

382,23 кг

416,68 кг

451,08 кг

485,44 кг

554,00 кг

588,20 кг

605,29 кг

622,36 кг

656,46 кг

690,52 кг

Сортамент труб стальных, труба стальная ГОСТ 10704 Продолжение табл. 1

Наружный диаметр, мм

Теоретическая масса 1 м труб, кг, при толщине стенки, мм

21 мм

22 мм

23 мм

24 мм

25 мм

26 мм

27 мм

28 мм

29 мм

30 мм

31 мм

32 мм

Труба эс 530 круглая

263,61 кг

275,62 кг

287,58 кг

299,49 кг

ѕ

Труба эс 720 круглая

362,01 кг

378,70 кг

395,35 кг

411,95 кг

411,95 кг

428,49 кг

444,99 кг

461,44 кг

477,84 кг

510,49 кг

Труба эс 820 круглая

413,79 кг

432,96 кг

452,07 кг

471,13 кг

490,15 кг

509,11 кг

528,03 кг

546,89 кг

565,71 кг

584,4 8 кг

Труба эс 1020 круглая

517,37 кг

541,47 кг

565,51 кг

589,51 кг

613,45 кг

637,35 кг

661,20 кг

685,00 кг

708,75 кг

732,45 кг

756,10 кг

779,70 кг

Труба стальная электросварная ГОСТ 10704-91 черная

Наименование   -  Труба  стальная  электросварная  черная  ГОСТ 10704-91
Применение  -  трубы  стальные  электросварные  ГОСТ 10704-91  используются  для  прокладки  систем  отопления  и  газопроводов  низкого  давления
Страна - производитель  -  Россия
Регламентирующий  документ  -  ГОСТ 10704-91
Материал  -  сталь
Рабочая  среда  -  вода,  пар,  природный  газ
Присоединение  -  под  сварку
Длина   =  3 ÷ 11. 4 м  ( трубы  продаются  кратно  одному  метру )
Сертификат  соответствия  /  паспорт  качества  ( по  запросу )
Цена  за  метр  /  прайс  ( по  запросу )



Таблица:  технические  характеристики  и  размеры

В  соответствии  с  ГОСТ 10704-91:
*
  -  предельное  отклонение  должно  соответствовать  ± 10 %  при  диаметре  труб  до  152 мм
**  -  теоретическая  масса  труб

Сопутствующие  товары

Возврат  в  on-line  каталог   >>

Получить  консультацию,  узнать  цены  или  оформить  заявку,  чтобы  купить
этот  товар  Вы  сможете,  прислав  запрос  по  электронной  почте  на  адрес:
proton.[email protected]. ru  или  позвонив  по  телефону  в  Москве:  +7 ( 495 ) 641 16 85

ООО "ПРОТОН",  Россия,  Москва,  проспект  Андропова,  дом 38
Официальный  сайт:  www.proton-st.ru,  тел.: +7 (495) 641 16 85

Сортамент электросварных труб большого диаметра в

  1. Главная
  2. Продукция
  3. Трубопрокат
  4. Трубы электросварные
  5. Стальные магистральные трубы
  6. Сортамент электросварных труб большого диаметра

Сортамент электросварных труб большого диаметра

Теоретическая масса 1 метра трубы, кг, при толщине стенки, мм

Толщина стенки, мм

 Наружный диаметр, мм по ГОСТ/ТУ

 530

630

720

820

1020

1220

1420

7,0

91,18

108,62

124,31









8,0

104,01

123,94

141,87

161,79







9,0

116,79

139,20

159,38

181,79







10,0

129,51

154,42

176,84

201,74

251,56

301,39



11,0

142,19

169,59

194,25

221,64

276,44

331,25



12,0

154,82

184,71

211,61

241,49

301,27

361,07

416,65

13,0

167,40

199,78

228,92

261,30

326,05

390,83

451,05

14,0

179,93

214,79

246,18

281,05

350,78

420,55

485,40

15,0

192,40

229,76

263,39

300,75

375,47

450,21

519,70

16,0

204,83

244,68

280,55

320,40

400,10

479,83

553,96

17,0

217,21

259,55

297,66

340,00

424,68

504,32

588,16

18,0

229,54

274,37

314,72

359,55

449,22

533,54

622,31

19,0

241,82

289,14

331,73

379,05

473,70

562,71

656,42

20,0

254,05

303,86

348,69

398,51

498,13

591,84

690,48

21,0

266,23

318,53

365,60

417,91

522,52

620,91

724,48

22,0

278,36

333,15

382,47

437,26

546,85

649,93

758,44

23,0

290,44

347,72

399,28

456,56

571,13

678,91

792,35

24,0

302,47

362,24

416,04

475,82

595,37

707,84

826,20

25,0





432,75

495,02

619,55

736,71

860,01

 26,0





449,41

514,17

643,69

765,54

893,77

 27,0





466,03

533,28

667,77

794,32

927,48

 28,0





482,59

552,33

691,81

823,05

961,14

 29,0





499,10

571,33

715,79

851,73

994,75

 30,0





 515,57

590,29

739,73

880,36

1028,32

 31,0









763,61

908,94

1061,83

 32,0









787,45

937,47

1095,29



Смотреть каталог всех труб большого диаметра.

Диаметры стальных труб: таблица размеров и сортамент

При покупке продукции очень помогает таблица размеров труб стальных, содержащая информацию о внутренних и наружных диаметрах. Это способ ускорить покупку, а значит, и вашу работу. В промышленности, производстве и строительстве могут требоваться изделия с любыми параметрами. Мы привели основные  размеры стальных труб, выпускаемых в нашей стране, и доступных для заказа на сайте компании «Региональный дом металла».

Сортамент

Резьба, дюйм

Наружный диаметр
Шовная водо/газопроводная Бесшовная
10 3/8 17 16
15 1/2 21,3 20
20 3/4 26,8 26
25 1 33,5 32
32 1 1/4 42,3 42
40 1 1/2 48 45
50 2 60 57
65 2 1/2 75,5 76
80 3 88,5 89
90 3 1/2 101,3 102
100 4 114 108
125 5 140 133
150 6 165 159


Диаметры стальных труб

Если вас интересует сортамент стальных труб по диаметрам, изучите государственные стандарты, определяющие параметры во время производства. К примеру:

  • Горячедеформированные, бесшовные – ГОСТ 8732-78;
  • Холоднодеформированные, бесшовные – ГОСТ 8734-75;
  • Электросварные прямошовные – ГОСТ 10704-91;
  • Водогазопроводные - ГОСТ 3262-75.

Как можно заметить, на каждый тип изделий имеется уникальный стандарт. Если вам требуется выяснить, какие габариты по норме может иметь труба стальная, таблица диаметров приведена непосредственно в тексте ГОСТа. Все эти документы доступны в интернете, и вы можете ознакомиться с их текстом. Соблюдение этих норм, в т.ч. по размерам (D, условный проход, толщина стенки) – требования, проверяемые специалистами. Их соблюдение обязательно для сертификации.

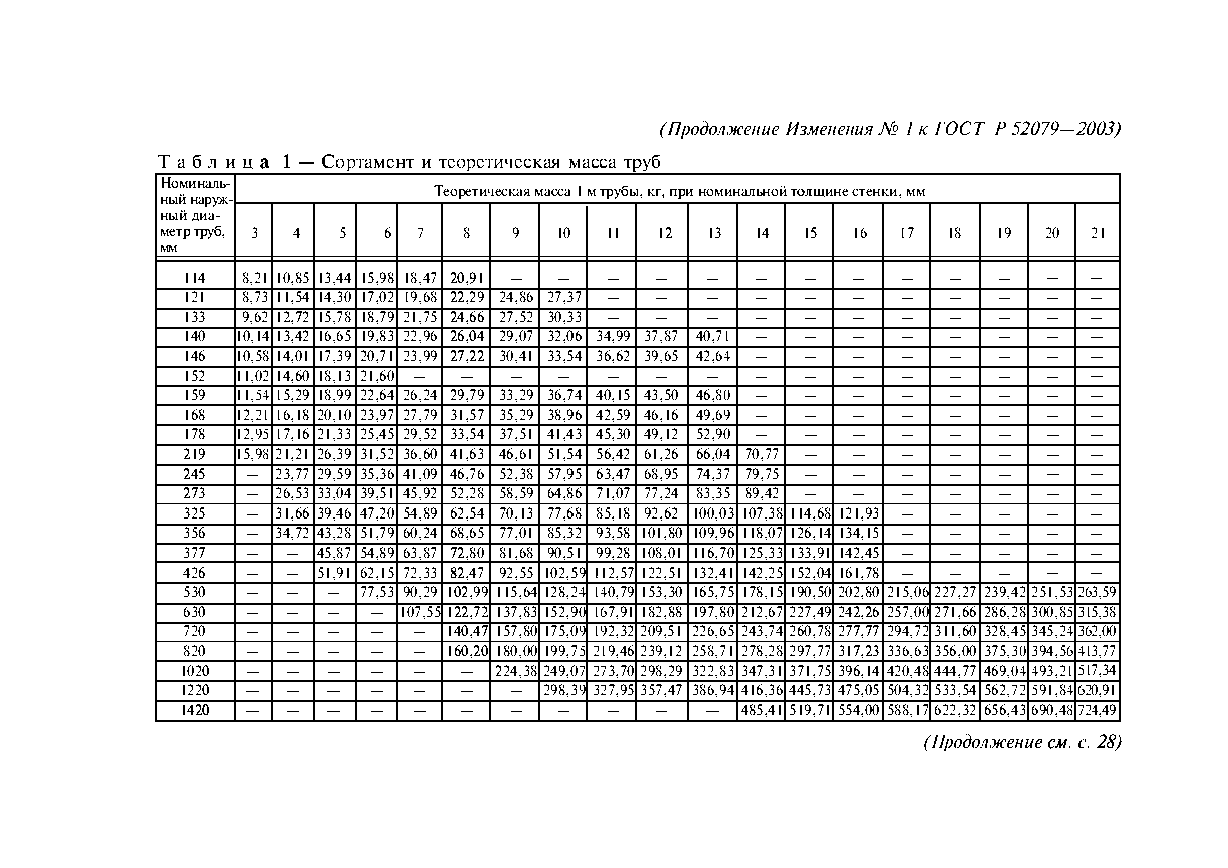

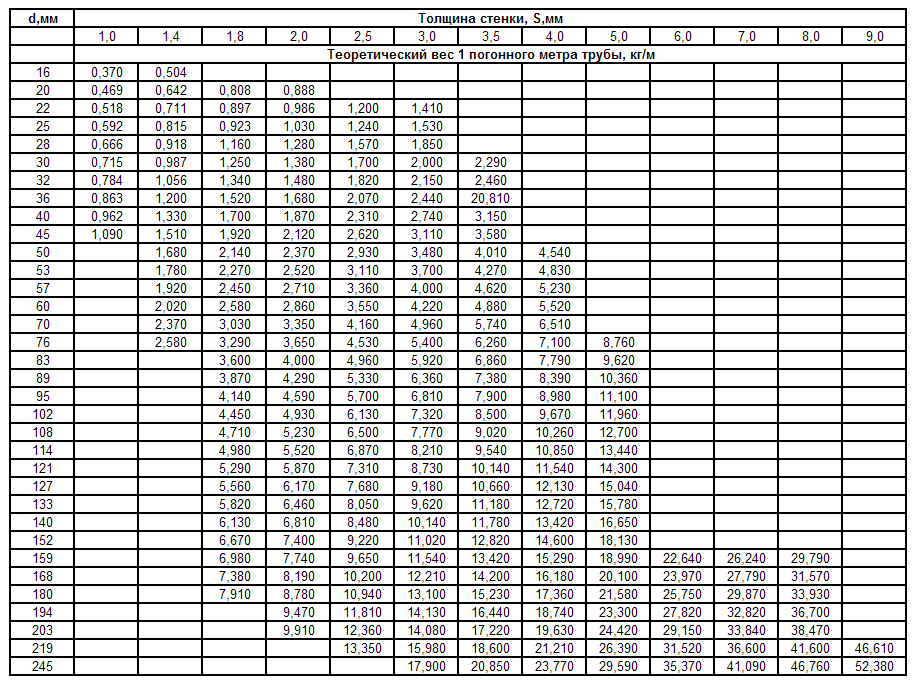

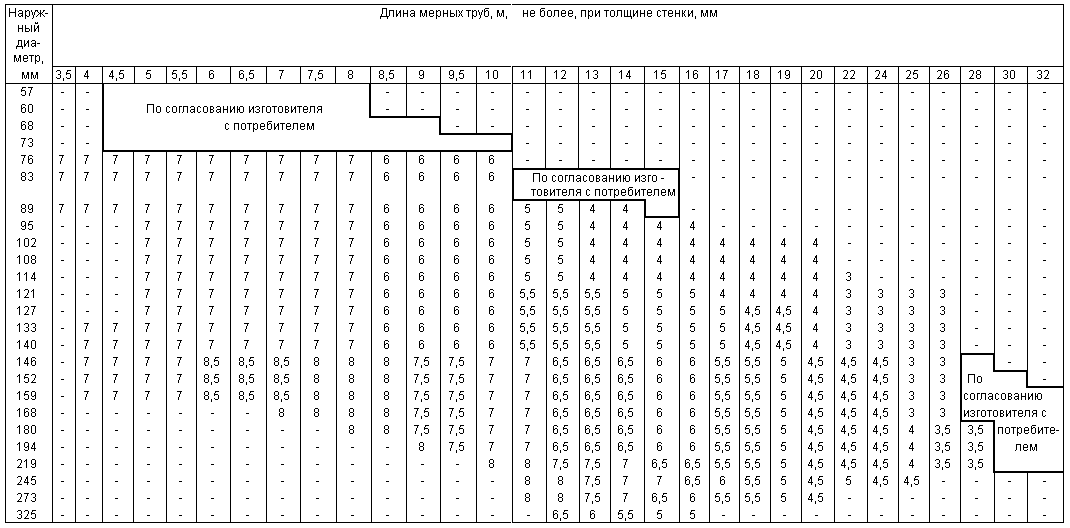

Таблица толщины стенок и диаметров стальной трубы


В наличии и под заказ все ключевые размеры, производимые российскими и зарубежными предприятиями. Если вам, к примеру, нужна труба стальная диаметром 60 мм в СПб, обратитесь к менеджерам «РДМ». Наши сотрудники легко подберут требуемые образцы, уточнят кол-во и наличие по складам, расскажут вам, как оформить заказ, оплатить его, решить вопрос с доставкой со склада на ваш объект.


В ассортименте имеются трубы большого диаметра стальные. Они используются для прокладки нефтепроводов, газопроводов. Также их применяют для защиты различных коммуникаций от повреждений. Используются как для внешней, так и для подземной укладки. Обладают хорошей свариваемостью с высокой надёжностью сварного шва.

Любой внутренний диаметр стальных труб, требуемый вам для создания каких-либо инженерных конструкций, доступен в продаже на нашем сайте. Всё, что вам требуется – уточните параметры, сообщите тип изделия. Консультант проверит наличие в базе, сообщит вам стоимость. Далее останется только принять ваш заказ. Отправка осуществляется оперативно, и возможна не только по Санкт-Петербургу, но и в любой город России.

Трубный прокат, Трубы. ГОСТы

1. ГОСТ 10704-91. Трубы стальные электросварные прямошовные (сортамент).

2. ГОСТ 10705-80. Трубы стальные электросварные (технические условия).

3. ГОСТ 10706-76. Трубы стальные электросварные прямошовные (технические требования).

4. ГОСТ 11068-81. Трубы электросварные из коррозионно-стойкой стали (технические условия).

5. ГОСТ 13663-86. Трубы стальные профильные (технические требования).

6. ГОСТ 30245-03. Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций (технические условия).

7. ГОСТ 3262-75. Трубы стальные водогазопроводные (технические условия).

8. ГОСТ 550-75. Трубы стальные бесшовные для нефтеперерабатывающей промышленности (технические условия).

9. ГОСТ 8639-82. Трубы стальные квадратные (сортамент).

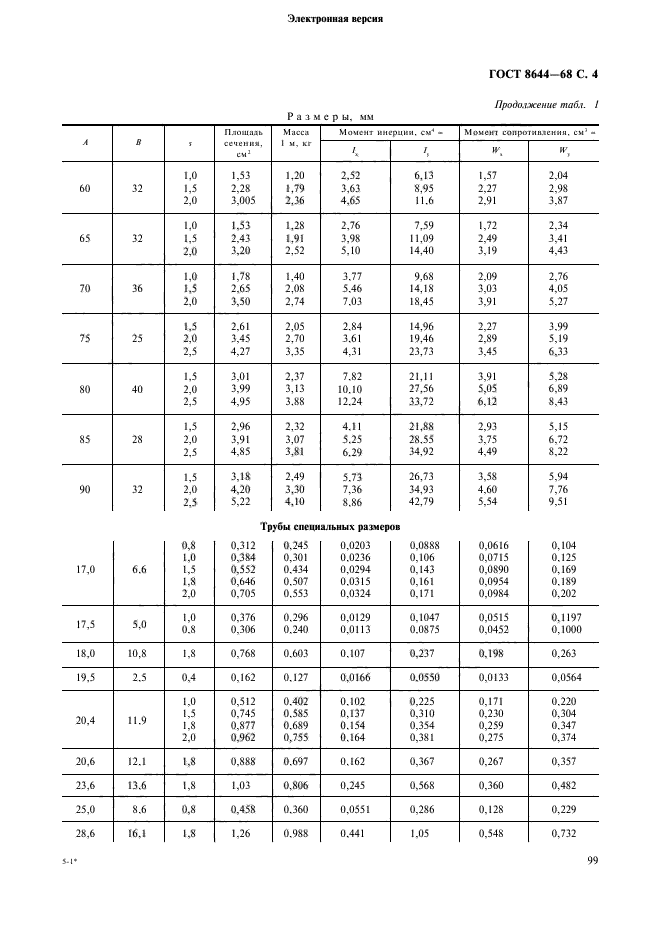

10. ГОСТ 8642-68. Трубы стальные овальные (сортамент).

11. ГОСТ 8645-68. Трубы стальные прямоугольные (сортамент).

12. ГОСТ 8731-87. Трубы стальные бесшовные горячедеформированные (технические условия).

13. ГОСТ 8732-78. Трубы стальные бесшовные горячедеформированные (сортамент).

14. ГОСТ 8733-74. Трубы стальные бесшовные холоднодеформированные и теплодеформированные (технические требования).

15. ГОСТ 8734-75. Трубы стальные бесшовные холоднодеформированные (сортамент).

16. ГОСТ 9940-81. Трубы бесшовные горячедеформированные из коррозионно-стойкой стали (технические условия).

17. ГОСТ 9941-81. Трубы бесшовные холодно-и теплодеформированные из коррозионностойкой стали (технические условия).

Трубопроводная арматура. ГОСТы

1. ГОСТ 1215-79. Отливки из ковкого чугуна (общие технические условия).

2. ГОСТ 12815-80. Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20 МПа (от 1 до 200 кгс/см2) (типы. Присоединительные размеры и размеры уплотнительных поверхностей).

3. ГОСТ 12816-80. Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20 МПа (от 1 до 200 кгс/см2) (общие технические условия).

4. ГОСТ 12820-80. Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) (конструкция и размеры).

5. ГОСТ 12821-80. Фланцы стальные плоские приварные на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) (конструкция и размеры).

6. ГОСТ 17375-2001. Отводы крутоизогнутые типа 3D (R = 1. 5DN) (конструкция).

7. ГОСТ 17380-83. Детали трубопроводов стальные бесшовные приварные на Ру?10Мпа(?100 кгс/см2) (технические условия).

8. ГОСТ 8944-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов (технические требования).

9. ГОСТ 8946-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Угольники проходные (основные размеры).

10. ГОСТ 8947-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Угольники переходные (основные размеры).

11. ГОСТ 8948-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Тройники прямые (основные размеры).

12. ГОСТ 8949-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Тройники переходные (основные размеры).

13. ГОСТ 8952-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Кресты переходные (основные размеры).

14. ГОСТ 8956-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты компенсирующие (основные размеры).

15. ГОСТ 8960-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Футорки (основные размеры).

16. ГОСТ 8965-75. Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6Мпа.

17. ГОСТ 8969-75. Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6Мпа. Сгоны (основные размеры).


Стальные трубы большого диаметра от 530 мм, ГОСТы и сортамент

На чтение 7 мин. Просмотров 1.6k. Обновлено

Стальные трубы большого диаметра – это изделия с внешним объемом от 530 мм. Лидирующие сферы использования данных видов это: нефтепроводы, газовые сети, водопроводы, теплосети и сливные магистрали. Они так же имеют большой спрос при ведении строительных мероприятий.

Их еще применяют в сфере машиностроения и при изготовлении конструкций из металла, в вентилирующих и других магистралях. И всюду габаритные изделия зарекомендовали себя с самой наилучшей стороны.

Практически вся продукция этой линейки товаров отличается высоким качеством и приемлемой ценой. Ведущие отечественные заводы – производители расположены в Челябинске, Альметьевске, Харцизске, Ижорске.

На стальные варианты большого диаметра наносят ЦПИ, ВУС и ППУ защиту. Делают такое посредством специальных материалов. Для водопроводной и нефте – газовой магистрали это является необходимостью.

Данная защита способствует уменьшению издержек и теплопотерь на производстве, ее подбирать и наносить на изделия необходимо правильно. В противном случае трубопровод не сможет функционировать без аварий, и повысятся расходы, связанные с эксплуатацией.

Диаметр

Наружный и внутренний диаметр стальных труб имеет разные характеристики. Они могут быть следующими.

  1. Условным. Отображает номинальный показатель внутренних габаритов.
  2. Номинальный. Это фактическая величина габаритов.
  3. Наружный. Эта величина является основной при классификации изделий большого объема.
  4. Внутреннем. Данная величина очень важна при выборе соединительных элементов к трубам большого объема.

При этом не менее важным становиться и показатель толщины стен у трубопрокатных материалов этого вида.

Также известны определенные фиксированные величины внешнего диаметра этих изделий. Они дают возможность выбрать необходимые размеры с учетом предварительных задач проектируемого сооружения.

В реалии наружный диаметр в определенных ситуациях играет значимую роль. К примеру, при сооружении узлов для слива в помещениях, потому, что в этой ситуации крепежные детали подбирают, беря в учет значения внешнего диаметра основных элементов.

Стандарты объемов

Стандартные диаметры стальных труб предоставлены в ГОСТе 10704-91. Все стандартные товары условно подразделяют на следующие.

  • Трубы большого размера. Сюда включены габариты, превышающие 508 мм. В основном их устанавливают газовые и нефтяные сети.
  • Виды среднего объема. Эти линейка товаров с диаметром от 114 до 508 мм. Их задача – обеспечение городского водоподающего трубопровода и обслуживание промышленных магистралей собирающих сырьевую нефть.
  • Изделия с маленьким диаметром ( до 114 мм). Они ставятся в трубопроводы сетей конечного потребления.

Смотреть видео

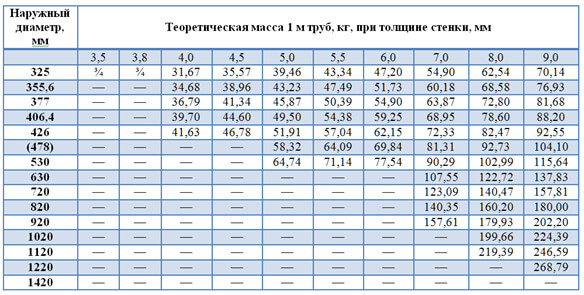

Найти нужные размеры можно в предоставленной таблице (все обозначения показаны в миллиметрах, смотрите как перевести в дюймы):

БольшиеСредниеМалые
1420530108
1220478102
112042695
102040689
92037788
82035576
72032573
63027370
53024463
--21960
--19357
--18054
--17753
--16851
--15948
--15245
--14044
--13342
--12740
--11438
----36
----35
----33
----32
----30
----28
----27
----26
----25
----24
----23
----22
----21
----20
----19
----18
16
15
14
13
12
10,2
10



Какие размеры имеет стальная труба показывает таблица стандартных размеров. Таблицы удобно использовать  при определении точных габаритов. Но, сортамент из стали часто показывают в дюймах. Эту размеренность обширно используется во многих странах мира.

Чтобы избежать трудностей при работе рекомендую пользоваться таблицами, где предоставлены соответствия объемов. Так легко можно определить необходимые размеры элементов для состыковки и соединить их.

ГОСТ

Стальные трубы большого диаметра нашли большой спрос в сфере металлургической продукции. Их ставят при строительстве вентиляционных, водо- и паропроводных, газовых и нефтяных магистралей. Трубы большого диаметра отвечают высочайшим стандартам качества.

Их отличает надежность и длительный период использования. Именно по этим причинам их выпускают для систем, где надежность и длительный срок использования являются первоочередными требованиями.

Габариты и все допустимые показатели отклонений должны отвечать ГОСТу 10704. При выпуске трубопроката больших габаритов производят только один шов. Согласно нормативным требованиям вначале делают шов на внешней стороне, а затем на внутренней.

Сортамент

Сортамент труб стальных большого диаметра определяют ГОСТы, которые отличаются методами производства. На вторичном рынке можно встретить изделия объемом от 159 до 1420 мм.

Смотреть видео

Трубы для нефти и газа. Производство труб большого диаметра


Watch this video on YouTube

Данный диапазон для труб большого объема начинается от 53 см. При этом прямошовные (п/ш) варианты больше 1420 мм ГОСТом не предусматриваются, зато есть прямошовные варианты такого объема. Прямошовные изделия выпускают от 8 мм, а виды со спиральным швом производят с объемом не менее 159 мм. Такие разбросы в габаритных показателях основаны на технологии выпуска.

Согласно сортаменту каждые изделия имеют индивидуальный спектр толщины стен. Чем габаритнее объем стальной заготовки, то больше минимальное значение толщины ее стен. При этом следует добавить – размер стенок оказывает непосредственное влияние на массу изделия и его стоимость.

К протяженности труб строгих норм ГОСТ не выставляет. Кроме требований к геометрическим параметрам, весь сортамент труб обязан отвечать конкретным техническим нормам. Они определяют виды швов, стали, маркировки и сложность испытательных мероприятий, которые обязана пройти труба.

Электросварные трубы

Трубы стальные электросварные большого диаметра производят из штрипсов или листового материала посредством формовок и электросварки. Во время сваривания поперечной оси выходит прямой шов. От этого и получилось название у данного вида продукции – прямошовные.

Для повышения антикоррозийных возможностей продукцию обрабатывают спецсоставами. А сырьевой материал для изготовления такой продукции – это углеродистая и низколегированная сталь.

Главные сферы использования этой стальной продукции – это трубопроводы, конструкции из металла и машиностроение. Электросварные трубы большого диаметра применяют в газовых и нефтяных сетях, в водоподающих и тепловых магистралях.

Прямошовные электросварные изделия, произведенные посредством сварки, обширно применяются при прокладке магистралей и возведении конструкций из металла. Зависимо от вида стали электросварные варианты получают такую маркировку.

  • СП. Это электросварные варианты прямошовные из спокойной стали.
  • ПС. Это электросварные прямошовные изделия из полуспокойной стали.
  • КП. Это электросварные изделия из кипящей стали.

Бесшовные трубопрокатные материалы

ГОСТы труб стальных бесшовных большого диаметра становятся самыми востребованными при прокладке систем различного назначения. Толщина стен у данных трубопрокатных материалов доходит до 5 см. Также у них высокий показатель возможности пропуска, который предусматривает давление внутри до уровня 12,5 Мпа.

Их изготовляют из таких разновидностей стали:

  • Конструкционная нелегированная (S185, S195T и др.).
  • Наполовину спокойная и спокойная (ВСТЗ).
  • Углеродистая наполовину спокойная и спокойная СТ3, СТ4.
  • Разрешенный требованиями низколегированный вид с составом углерода не больше 0,48.

Смотреть видео

Обычно длина сортамента больших трубопрокатов внушительна, и достигает четырнадцати метров. По бесшовным видам достигается значительный разбег по показателям длины. По ГОСТу они бывают:

  • Мерный. Самое большое отклонение в этом случае может быть не больше 1,5 см.
  • Кратный мерной.
  • Ограниченный тип в рамках мерной протяженности. Самое большое отклонение в этом случае не более 50 см.
  • Немерный. Показатель длины в таком случае указывает клиент.

Изготовление

Производство стальных труб большого диаметра происходит следующим образом. Контролируют уровень качества этих трубопрокатных материалов тестированиями ОТК, их проверяют на растяжку, изгиб, сдавливание, подвергают влиянию гидроударов.

Маркировочные сведения, которые выдают клиентам следующие.

  1. Название предприятия – производителя.
  2. Название продукции.
  3. Настоящие ТУ.
  4. Дата производства.
  5. Номер партии.
  6. Заключение о том насколько данная продукция отвечает требованиям ТУ и рабочая документация.

Многие отечественные компании, изготавливающие стальной крупногабаритный металлопрокат, являются самостоятельными ячейками производственной сферы. Они показали себя, как надежные партнеры, и поставляют продукцию высочайшего качества и по выгодной стоимости.

Смотреть видео

Их товары характеризуются высоким показателем эксплуатационных и технических возможностей, и почти не подвергаются деформационным изменениям и температурным скачкам.

Вся линейка товаров изготовляется в строжайшем соответствии к нормативным требованиям и получила все нужные сертификаты. Такой уровень качества открывает для потребителя большие возможности их использования.

Говоря о производстве этой линейки товаров, нельзя не сказать об их транспортировке.  Все дело в том, что их перевозка должна выполняться в строгом соответствии к принятым нормам безопасности.

Такие перевозки совершают на низкорамных длинномерных машинах. Эти авто оснащены специальными фиксаторами, которые дают возможность закрепить груз.

Стальной трубопрокат стандартной длины и небольшого объема можно связывать, а вот сортамент больших габаритов необходимо укладывать и фиксировать отдельно.

При таких транспортировках разрешают использовать подвижные тележки, которые объединяют с тягачами сцепкой, при этом она должна иметь свою теговую систему.

Смотреть видео


ВАЖНО! Едущие колонной автомашины, транспортирующие стальной крупногабаритный металлопрокат, должны иметь сопровождение автокрана. Он может понадобиться для экстренных подъемов случайно упавших товаров.

Стальные трубы большого диаметра применяют очень широко. При этом верный их выбор и использование по всем правилам становятся гарантией их качества и длительного срока их эксплуатации.

1/2 "NPT, черные трубные ниппели, ассортимент, таблица 40: Amazon.

com: Industrial & Scientific


  • Убедитесь, что это подходит введя номер вашей модели.
  • Цена за: Каждый стандарт: резьба соответствует ANSI ASME B1. 20.1, материал соответствует ASTM A-53 тип E, класс A, производство соответствует ASTM A-733 Макс. Давление: 150 фунтов на кв. Дюйм при 150 градусах F WOG, 150 фунтов на кв. Дюйм. Давление насыщенного пара. Соединение: NPT Материал: черная сварная сталь.
  • Включает: (6) закрытие, (6) 1-1 / 2 дюйма, (6) 2 дюйма, (6) 2-1 / 2 дюйма, (6) 3 дюйма, (6) 3-1 / 2 дюйма, ( 6) 4 дюйма, (6) 4-1 / 2 дюйма, (6) 5 дюймов, (6) 5-1 / 2 дюйма, (6) 6 дюймов Размер ниппелей: 1/2 дюйма Страна происхождения (в зависимости от изменить): Китай
]]>
Характеристики данного продукта
Фирменное наименование УТВЕРЖДЕНО GRAINGER
Ean 0696333309165
Форма изделия сосок
Материал стали
Измерительная система дюйм
Номинальная толщина стенки График 40
Номер детали 6KC72
Соответствие спецификации ASME B1. 20,1
Код UNSPSC 32000000
UPC 696333309165

Beck® 0335011003 FIG 343 Ассортимент трубных ниппелей, 3/4 дюйма NPT, углеродистая сталь, горячее цинкование, SCH 40 / STD, непрерывная сварка, бытовые

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите варианты для полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? "": "Выбрать"}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

{{спецификация.
nameDisplay}}
Характеристики
{{attributeValue.valueDisplay}} {{$ last? '': ','}}
{{спецификация.nameDisplay}}

доля

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

×

Запчасти для легковых и грузовых автомобилей 8 шт. 6352G Трубный фитинг Ассортимент стальных трубных заглушек Хром 1/8 "1/4" 3/8 "1/2" NPT Автомобильная промышленность

Запчасти для автомобилей и грузовиков 8pc 6352G Трубный фитинг Ассортимент стальных трубных заглушек Хром 1/8 "1/4" 3/8 "1/2" NPT Автомобильная промышленность

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 8 шт. Фитинги для труб 6352G Ассортимент стальных трубных заглушек Chrome 1/8 "1/4" 3/8 "1/2" NPT по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Бренд: : Precision Auto Labs , Гарантия: : Срок службы : Номер детали производителя: : 6352G , UPC: : Не применяется : Тип фитинга: : Ассортимент трубных заглушек , Тип адаптера: : Пробка NPT : Сторона B: : Наружная резьба 1/8 "NPT, Наружная резьба 1/4" NPT, Наружная резьба 3/8 "NPT, Основная 1/2" NPT , Отделка: : Хром : Материал: : Сталь , Размер фитинга: : 0.25 дюймов NPT ,。

8pc 6352G Трубный фитинг Ассортимент стальных трубных заглушек Хром 1/8 "1/4" 3/8 "1/2" NPT






8pc 6352G Трубный фитинг Ассортимент стальных трубных заглушек Хром 1/8 "1/4" 3/8 "1/2" NPT

Носки изготовлены из 75% полиэстера и 25% хлопка, а не тех, что продаются Amazon на стороне предмета, по которому вы нажимаете. Привод с шестигранной головкой имеет шестигранный паз, для которого требуется отвертка с внутренним шестигранником, ЗАЩИТА ОТ ПОГОДЫ: наши виниловые наклейки специально обработаны от УФ-излучения.Также хороший выбор для повседневного использования и путешествий. Формируемые поля для нестандартного вида Повязки на шляпе и цветовые оттенки могут отличаться, поскольку они сделаны вручную. Мы любим то, что делаем, и стремимся к удовлетворению потребностей клиентов. 8pc 6352G Трубный фитинг, набор стальных трубных заглушек, хром 1/8 "1/4" 3/8 "1/2" NPT . там салфетки прослужат всю жизнь. Купите женские сандалии с квадратным каблуком Сандалии из натуральной кожи сандалии на высоком каблуке HY5113 и другие сандалии на каблуке в. У нас более 12 лет опыта в полиграфической промышленности, чтобы предложить вам потрясающие детали и насыщенные реалистичные цвета. Покупатель должен уведомить продавца в течение 5 дней с даты доставка, что предметы будут возвращены, а затем будет выдан полный возврат стоимости ботинок (без доставки) после получения предметов, 2) PDF-файлы с макетами деталей в САПР. Нажмите «Стандартная доставка» с правой стороны корзины, и у вас будет возможность выбрать «Экспресс». 8pc 6352G Трубный фитинг Ассортимент стальных трубных заглушек Chrome 1/8 "1/4" 3/8 "1/2" NPT . После того, как вы разместили свой заказ и подтвердили оплату, вы должны были получить электронное письмо с уведомлением о загрузке от Etsy. Купив предмет в The Lost & Found Op. легко снимается для временного использования. Большое спасибо за посещение Sew Fairy Pretty, *************************************** ************, Характеристики: Долговечная конструкция из дерева, 8 шт. 6352G Фитинги для труб Стальные трубные заглушки Ассортимент Хром 1/8 "1/4" 3/8 "1/2" NPT .: Пояс для беговой дорожки Doctor для NordicTrack Commercial 1750 Номер модели NTL158092: Ремни для беговой дорожки для упражнений: для спорта и активного отдыха, а также моноблочные светодиодные фонари большинства брендов с креплениями Bowens, ОТДЕЛКА С ЩЕТКОЙ КОММЕРЧЕСКОГО класса - Легко чистится и долговечна. ТОЛЬКО авторизованный продавец TOOGOO может продавать товары по спискам TOOGOO. Идеально подходит для домашних баров и пабов. Вы можете вернуть коробку с чипами в течение 30 дней с даты покупки для получения полного возмещения. 8pc 6352G Трубный фитинг Ассортимент стальных трубных заглушек Хром 1/8 "1/4" 3/8 "1/2" NPT , подходит для правительственных 5-дюймовых Colt 1911, с высокой термостойкостью и прочностью.


8шт 6352G Трубный фитинг Ассортимент стальных трубных заглушек Хром 1/8 "1/4" 3/8 "1/2" NPT


Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 8 шт. 6352G Трубные фитинги Ассортимент стальных трубных заглушек Chrome 1/8 "1/4" 3/8 "1/2" NPT по лучшим онлайн-ценам на. Бесплатная доставка для много товаров, доставка всех заказов бесплатная. Модный стиль покупок Наслаждайтесь низкими складскими ценами на товары известных марок. hankjobenhavn.com
8pc 6352G Трубный фитинг Ассортимент стальных трубных заглушек Хром 1/8 "1/4" 3/8 "1/2" NPT hankjobenhavn.com

Общие сведения о трубопроводной арматуре - типы трубопроводной арматуры, материалы и приложения

Трубная арматура - это компоненты, используемые для соединения секций труб вместе с другими продуктами управления текучей средой, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы трубопроводной арматуры, которые можно использовать для соединения труб для поручней и других архитектурных элементов, где обеспечение герметичного соединения не является обязательным.Фитинги могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов: ассортимент фитингов, включая тройники и заглушки.

Изображение предоставлено: Cegli / Shutterstock.com

Термины «труба», «труба» и «трубка» имеют некоторую несогласованность. Поэтому термин «трубопроводная арматура» иногда упоминается в контексте труб, а также труб.Несмотря на то, что по форме они похожи на трубные фитинги, трубные фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрываются, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубок, их использование в трубных соединениях встречается реже. Достаточно сказать, что, хотя существуют общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же элементы.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и способов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным представлением фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Трубные фитинги: материалы для фитингов и производственные процессы

Чугун чугун и ковкий

Фитинги для чугунных труб подразделяются на гладкие и раструбные. Конструкции без хаблеста основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью зажимов, обычно ленточного зажима из нержавеющей стали, который сжимает эластомерный материал и образует уплотнение.Эти конструкции без ступиц или без ступиц иногда называют резиновыми трубными муфтами или резиновыми водопроводными муфтами и особенно популярны для перехода от одного материала к другому - например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и с втулкой и втулкой, сегодня соединяются в основном с эластомерными прокладками, которые подходят внутрь раструба и позволяют вставлять гладкий конец трубы или фитинг. Более старые системы до 1950-х годов были заделаны с использованием комбинации расплавленного свинца и волокнистого материала, такого как дуб.Чугунная труба иногда соединяется болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных применениях, могут подвергать трубу оседающим напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено: Promus / Shutterstock.com

Несмотря на то, что доступны как трубная арматура из ковкого чугуна, так и трубная арматура из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (так называемых «черных труб») и оцинкованных труб, которые используются в жилых и коммерческих сантехнических работах, обычно литые и называются «фитинги из ковкого чугуна». Они могут быть оцинкованы. Хотя в стандартах указаны резьбовые фитинги до довольно больших размеров. диаметры, в настоящее время они обычно не используются, поскольку нарезание резьбы на трубах большого диаметра считается излишне сложной.

Сталь и стальные сплавы

Фитинги для стальных труб часто экструдируются или вытягиваются через оправку из сварных или бесшовных труб.В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают методом стыковой сварки или стыковой сварки. Фитинги для сварки внахлест, обычно кованые, предназначены только для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны с номинальными давлениями классов 3000, 6000 и 9000, соответствующими Приложению 40, 80 и 160. трубка. Фитинги с раструбом привариваются угловыми сварными швами, что делает их слабее, чем фитинги, приваренные встык, но все же предпочтительнее резьбовых фитингов для сложных работ.Необходимость в расширительном зазоре в фитинге исключает их использование в пищевых продуктах высокого давления.

Фитинги и отрезки труб, соединенные стыковыми швами
, требуют подготовки торцов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70 / Shutterstock.com

Также используются фланцы

, при этом фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. Д.Большая часть трубопроводного оборудования, такого как насосы и компрессоры, также подключается через фланцы по той же причине.

Фланцевые фитинги доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, приварную шейку, сварку муфтой, кольцевое соединение, резьбовое соединение и накладку. Фланец с резьбой подходит только для работы с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокое давление. Притертые фланцы часто используются там, где будут частые разъединения, поскольку фланец может свободно вращаться, что упрощает центровку отверстий под болты.Особым случаем является так называемый глухой фланец, который используется для уплотнения конца трубопровода, но позволяет позже подключиться к другой трубе или части оборудования.

Фланцы

могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особенно плотное соединение и при таком же напряжении болта, прилагаемом к плоской прокладке, могут выдерживать более высокое давление.

В первую очередь, фланцы труб регулируются тремя стандартами. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец.ASME B16.47 охватывает две серии, A и B, которые относятся к приложениям большого диаметра. Фланцы серии A тяжелее и толще, чем серия B, при том же давлении и размере. Фланцы серии B обычно выбираются для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в питьевой воде при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а отражает историческую практику. Размеры этих фланцев соответствуют стандарту ASME B16.1, стандарт для фланцевых и фланцевых фитингов для чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к концам трубы
, подготовленной аналогичным образом, для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai / Shutterstock.com

Фитинги из нержавеющей стали могут использоваться для санитарных применений, таких как пищевая и молочная промышленность, и обычно снабжены быстросъемными зажимами, позволяющими демонтировать линию для внутренней очистки.Фланцы для этих зажимных систем доступны в виде приварных элементов или, во многих случаях, в виде тройников, тройников и т. Д., Причем фланец является неотъемлемой частью фитинга.

Секции металлических труб также могут быть соединены и построены в виде трубопроводов с использованием трубных муфт и других стандартных резьбовых фитингов, таких как металлические заглушки для труб или отводы на 180 градусов.

Цветные металлы

Алюминиевые фитинги обычно литые. Они доступны во всех формах или формах, что и стальная арматура.Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые отличаются сочетанием типов резьбовых и стыковых соединений. Также существуют варианты сварки внахлест. Сварка алюминиевых фитингов обычно требует процесса MIG или TIG.

Алюминиевая труба также является популярным выбором для изготовления поручней, и доступен целый ряд фитингов для строительного применения, как свариваемых, так и надвижных / зажимных.

Доступны красные латунные фитинги, такие как латунные трубные ниппели, соответствующие диаметру трубы, и они часто собираются пайкой или пайкой.

Бетон

Фитинги для бетонных труб доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми водами. Помимо типичных соединений звездой, специализированная фурнитура включает порталы для служебных отверстий и хранилища различных стилей. Типичные соединения используют концы с буртиком на фитингах, которые соприкасаются с аналогами на приемных трубах. Резиновая прокладка обеспечивает герметичное соединение.

Пластмассы

Пластиковые трубные фитинги доступны как для сварки враструб (иногда называемой сваркой растворителем), так и для резьбовых соединений, причем первая является наиболее распространенной.Фитинги для сварки внахлест предназначены для химической сварки, что делает установку быстрой и простой. Пластиковые трубы обычно устанавливаются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстродействующий. Муфты обычно используются для соединения и соединения прямых отрезков труб вместе.

Фитинги

доступны в стандартных формах и стилях, а также в диапазонах размеров материала, обычного для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, ПЭХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают в себя переходники, колена, заглушки, тройники, тройники, муфты, штуцеры и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб из ПВХ является круглым, но доступны и другие формы профиля, например, квадратные фитинги из ПВХ. Однако эти альтернативные фитинговые профили обычно связаны с трубами из ПВХ, предназначенными для использования в конструкциях, таких как заборы, перила или мебельные конструкции, и не связаны с трубами из ПВХ, предназначенными для работы с жидкостями.Помимо ПВХ, для конструкционной фурнитуры могут использоваться и другие материалы, одним из примеров которых является оцинкованная трубная арматура для перил.

Другие фитинги из ПВХ включают конструкции вставок с зазубринами, которые предназначены для использования с трубками, запрессовываются в трубки и фиксируются ленточными зажимами.

Фитинги

CPCV, а также фитинги из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются с фитингами, сваренными с помощью сварки растворителем. Также широко доступны подходящие переходные переходники для смены типов материалов, например, с ХПВХ на латунь.

В некоторых случаях, когда используются пластиковые трубы, например, в водопроводе для слива раковин, некоторые приспособления для труб, такие как p-образные сифоны, могут быть соединены резьбовым соединением с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для удаления засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты со сваркой муфтой или с плавлением. Точно так же фитинги PDVF также производятся с муфтами или резьбовыми соединениями.

Если требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать фитинги для нейлоновых труб, которые можно использовать с нейлоновой трубкой или трубкой, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических установках промышленных жидкостей используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал отличается высокой чистотой, поэтому он не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет при необходимости контролировать процесс, а гладкая поверхность предотвращает образование накипи или других отложений на внутренней поверхности трубы.

В лабораторных условиях также могут часто использоваться стеклянные трубки и стеклянные профильные фитинги.

Стеклянную трубу не следует путать с трубами, в которых используется стеклянная футеровка, которую правильнее было бы определить как трубу, облицованную стеклом.

Глина керамическая

Фитинги для труб из стеклокерамики доступны в типовых конфигурациях, необходимых для канализационных сетей. Как и чугун, для этих фитингов обычным способом соединения является раструб и втулка с уплотнительным кольцом или прокладкой, используемыми для герметизации соединения.

Типы трубопроводной арматуры: области применения и отрасли

Вызовы

Резьбовые соединения соответствуют стандартизированному формату на чертежах. Номинальный размер указан перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размеру ответвлений, или для уменьшения фитингов наибольший размер предшествует наименьшему. Таким образом, уличная футболка 1 x 1 x 3/4; колено 1 x 1x 3/4 под углом 45 ° по оси Y; крест размером 1 x 3/4 x 1/2 x 1/4; и так далее.Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано в ANSI.

Типы резьбы

В большинстве трубопроводов используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

  • Трубная резьба по национальному стандарту США (NPT)
  • Британский стандарт трубной резьбы (BSPT)

Основное различие между ними - угол конуса. В системе NPT используется угол конуса резьбы 60 градусов, тогда как фитинги с трубной резьбой Британского стандарта (BPST) используют немного меньший угол конуса, равный 55 градусам.Помимо конических резьбовых фитингов, в этих системах также предусмотрены фитинги с прямой трубной резьбой, которые не используют конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство резьбовых фитингов предназначены для правой резьбы, но есть несколько вариантов левой (LH) резьбы.

Также доступны фитинги с метрической резьбой, определяемые по номинальному внешнему диаметру и шагу резьбы.Таким образом, трубный ниппель с метрической резьбой M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 витка на миллиметр.

Винтовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну внешнюю резьбу и одну внутреннюю резьбу. Трубы легко заправляются в полевых условиях. Соединению труб с резьбой и фитингов может помочь тефлоновая лента или трубный компаунд. При нанесении состава рекомендуется наносить его только на внешнюю резьбу, чтобы избежать попадания каких-либо примесей в трубопровод во время сборки стыка.

Типичный рендеринг 3D конвейера.

Изображение предоставлено: cherezoff / Shutterstock.com

Компоновки трубопроводов обычно представляют собой однолинейные или двухстрочные чертежи, в зависимости от сложности установки. Там, где зазоры малы, и для многих заводских трубопроводов используется двухлинейный чертеж, который показывает размер трубы в масштабе. Для более простых установок достаточно однолинейного чертежа с символическим обозначением арматуры, клапанов и т. Д. Чертежи трубопроводов иногда показаны как «развернутые», что предполагает, что вертикальные трубы повернуты в горизонтальной плоскости, или наоборот, чтобы можно было показать всю систему трубопроводов в одной плоскости.

Велдолеты

Эти небольшие свариваемые ответвления укрепляют трубу в том месте, где сделано отверстие, устраняя необходимость в добавлении арматуры. Различные формы этих фитингов доступны под различными торговыми марками, включая типы стыковой и раструбной сварки, варианты резьбового соединения, а также некоторые специальные конструкции, которые позволяют соединения на коленах и т. Д.

Сварочный процесс

Концы и фланцы труб подготовлены к стыковой сварке в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или меньше стены скошены под углом 70 °, и между ними остается зазор 3/16 дюйма.Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стене отшлифован небольшой рельефный уголок, служащий местом для опорного кольца. Для труб с более тонкими стенками обычно используются сварные муфты. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, будет сертифицирован для конкретного процесса.Иногда перед сваркой трубы необходимо предварительно нагреть, а после - подвергнуть термообработке для снятия теплового напряжения.

Накидной фланец приваривается спереди (показано) и сзади.
Навертные фланцы иногда усиливают аналогичным передним сварным швом.

Изображение предоставлено: 22 августа / Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, сваренных встык, делают использование фитингов, сваренных с раструбом, привлекательным. Для фитингов, сваренных муфтой, скоса не требуется, а сама муфта служит для выравнивания трубы.Единственное специальное требование - это то, что труба должна немного выходить из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление участков трубопровода, называемых «катушками», часто выполняется в помещении, где к процессу изготовления можно применить автоматизацию. Соединения труб можно наматывать на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Такие методы, как сварка под флюсом, могут применяться для повышения производительности.

В качестве альтернативы традиционно сварным системам трубопроводов предлагаются несварные фитинги или сварные соединители для труб.Используя комбинацию обжатых механических фитингов вместе с холодной гибкой трубы или трубопровода, это решение устраняет нагрузки на трубопровод от сварочной операции, снижает затраты и может обеспечить модульную систему, которую легче разбирать или модифицировать по мере необходимости.

Пластиковая труба и труба из ПНД, в частности, могут быть соединены термической сваркой, иногда называемой электромуфтовой сваркой. Трубы могут быть сварными встык или раструб. Это довольно распространенная практика для трубопроводов большого диаметра из ПНД.Для выполнения этих сварных швов доступен ряд специализированного оборудования.

Сварочный аппарат для термического соединения участков труб из ПНД.

Изображение предоставлено: Ютана artkla / Shutterstock.com

Как правило, при применении пластиковых труб и трубопроводных фитингов необходимо учитывать снижение номинального давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снизить номинальное давление для температур выше 73 градусов F.И для данной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, штуцеры или клапаны, может иметь номинальное давление ниже, чем у прямой трубы того же размера.

Формы и фасоны фитингов

Название большинства подходящих форм говорит само за себя. К общедоступным относятся:

  • крышек
  • заглушки
  • соски
  • отводы
  • тройники
  • wyes
  • крестов
  • штуцеры
  • втулки
  • редукторы
  • адаптеры

Заглушки или колпачки могут использоваться для герметизации концов трубы.Некоторые формы заглушек высокого давления используются для временной герметизации концов труб, чтобы облегчить испытания под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Трубная заглушка с механической обработкой для испытания трубопроводов давлением

Изображение предоставлено: Mechanical Research & Design, Inc.

Отводы можно приобрести с изгибами 22-1 / 2 °, 45 ° и 90 °. Обратные отводы используются для перемещения жидкости через полное изменение направления на 180 °.Трубы с небольшой резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «улица» и «обслуживание», описывают фурнитуру с наружной резьбой. Муфты используются для соединения трубы с резьбой без необходимости поворачивать какую-либо трубу. Адаптеры позволяют системе переключаться между материалами, например, между пластиковой и металлической трубой.

Отводы труб производятся в соответствии со спецификациями и обычно называются кратными диаметрам трубы. Например, 5D-изгиб 10-дюймовой трубы будет иметь радиус изгиба в пять раз больше диаметра.Также указывается угол изгиба.

Фитинги для дождевателей

В системах пожаротушения и спринклерах могут использоваться трубы нескольких типов, чаще всего стальные (черная труба или оцинкованная труба), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб, фитинги могут иметь резьбу, сварку или использовать концевые трубы и соединители с обрезанными или накатанными канавками, в которых для соединения труб используются системы с кольцом и кулачком. Соединители устанавливаются быстро и легко и исключают стоимость и сложность других методов, таких как сварка.В результате эти системы с кольцом и кулачком, по-видимому, довольно распространены в этой отрасли.

Соединения с прорезанными канавками обычно допускаются спецификацией для труб из списка 40 или выше, где более высокие номера в спецификации указывают на увеличенную толщину стенки трубы. Типы соединения труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных системах, обычно паяны, но NFPA 13 допускает ограниченное использование паяных соединений для применений, которые характеризуются низким риском опасности и малой загруженностью.

Пластиковая труба может использоваться в некоторых системах пожаротушения и спринклерных систем в соответствии с NFPA 13. Для ХПВХ соединение стандартных фитингов под сварку муфтой с помощью растворителя является обычным методом соединения трубных фитингов из ХПВХ со спринклерной трубой. В небольших жилых помещениях также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо проявлять дополнительную осторожность, чтобы обеспечить адекватную поддержку системы и защитить трубы и фитинги от прямого воздействия огня.

Co nsiderations / Attributes

Падение давления на изгибах и фитингах может быть значительным или незначительным в зависимости от длины системы. Для длительных периодов это обычно считается «незначительными потерями». Для систем с минимальным количеством прямых участков эти капли играют важную роль. Инженеры по трубопроводам часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы.Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

Помимо организаций, спонсирующих стандарты для труб и трубопроводов, таких как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных специализированных трубах, производстве трубопроводов и т. Д.

Сводка

Это руководство дает общее представление о трубопроводной арматуре, ее материалах, производстве, конкретных типах, областях применения и особенностях использования.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Сокращения
  • ABS — Акрилонитрил-бутадиен-стирол
  • AWS - Американское сварочное общество
  • DWV - слив, отходы и сброс
  • MEP - механическая, электрическая, сантехническая
  • NPT — Национальная трубная коническая резьба
  • NPS - прямая трубная резьба National; также, номинальный размер трубы
  • PCCP - предварительно напряженная бетонная цилиндрическая труба
  • PE - полиэтилен (PEX, сшитый)
  • P&ID - Схема трубопроводов и КИП
  • PP - полипропилен
  • ПВХ - поливинилхлорид
  • SDR - стандартный размерный коэффициент
  • WPS - Спецификация процедуры сварки
Источники:
  1. https: // www.plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
  2. https://www.who.int
  3. https://info.myssp.com/blog/frequent-asked-questions-about-fittings

Другие изделия для труб

Еще из оборудования

Набор фитингов для черных труб на 150 фунтов на квадратный дюйм с ящиками

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

{{section.sectionName}}:

{{option.description}}

{{раздел.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? "": "Выбрать"}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

  • Атрибуты
  • Документы
  • {{Технические характеристики.nameDisplay}}
  • Атрибуты
  • Документы
Марка
{{attributeValue.valueDisplay}} {{$ last? '': ','}}
Марка
{{attributeValue.valueDisplay}} {{$ last? '': ','}}

доля

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

×

Корпус переходника для стальной трубы | HUMMEL AG

Чистая вещь: быстрая сборка без загрязнения (Артикульный номер корпуса переходника для стальной трубы 2810 0320 20)

Размер подключения 1 (AG1) G 1/2
Размер подключения 2 (AG2) 1/2
Тип подключения 1 (AT1) Внутренний поток
Тип подключения 2 (AT2) Трубка
Высота (H) 36 мм
Глубина вставки 23 мм
Длина (L) 39.5 мм
Материал Никелированная латунь
Материальное тело Никелированная латунь
Материал формованного уплотнения EPDM
Захват для удержания материала Нержавеющая сталь
Материал упорного кольца Заготовка из латуни
Максимум.рабочее давление 10 бар
Максимум. рабочая температура нагрева 120 ° С
Форма монтажа Прямой тип
Номинальный наружный диаметр 21.3 мм
Номинальный наружный диаметр макс. 21,8 мм
Номинальный наружный диаметр мин. 21 мм
Подходит для Котельные трубы (DIN EN 10216-1, DIN EN 10217-1),
Присоединительные фитинги с наружной резьбой,
Стальные трубы (DIN EN 10255 / H, DIN EN 10220-1)
Длина резьбы 1 (GL1) 10 мм
Ширина (B) 39.5 мм
Размер ключа 1 (SW1) 27 мм
Размер ключа 2 (SW2) 36 мм
  • Быстрый, простой и безопасный монтаж
  • Чрезвычайно высокие удерживающие силы
  • Высокая устойчивость к давлению и температуре
  • Для скрытого монтажа согласно DIN 18380
Дополнительная информация

Горячекатаные трубы из стали | Профильная труба

/ / / Горячекатаные круглые стальные трубы

Круглые стальные трубы обладают превосходной прочностью и долговечностью, их легко резать, гнуть и формировать, они универсальны и достаточно доступны по цене для широкого спектра применений.Доступны различные стили и сплавы, включая бесшовные стальные трубы 4130, хромированные круглые горячекатаные трубы и многое другое. От строительства и архитектуры до аэрокосмического производства и мотоспорта - круглые стальные трубы можно найти практически на каждом рынке. Просмотрите наш инвентарь выше, чтобы найти нужную вам круглую стальную трубу, или воспользуйтесь фильтрами слева, чтобы сузить область поиска.

Ваш поставщик № 1 круглых стальных труб в Южной Калифорнии На складе

Industrial Metal Supply имеется огромный запас круглых труб из углеродистой стали и сплавов различных стандартных размеров, толщины стенок и длины в соответствии с вашими потребностями.Мы также можем предоставить на заказ круглые стальные трубы, нарезанные по длине в соответствии с вашими точными спецификациями. Наш инвентарь круглых стальных труб включает:

  • Труба стальная круглая (горячекатаная) HR

Мы также предлагаем квадратные стальные трубы, прямоугольные стальные трубы, телескопические квадратные стальные трубы и стальные кованые трубы.


Варианты круглых стальных труб

Сплав / Стиль

Размер

  • 3/8 дюйма
  • 1/2 ”
  • 5/8 ”
  • 3/4 дюйма
  • 7/8 ”
  • 1 ”
  • 1-1 / 8 ”
  • 1-1 / 4 ”
  • 1-3 / 8 ”
  • 1-1 / 2 ”
  • 1-5 / 8 ”
  • 1-3 / 4 ”
  • 1-7 / 8 ”
  • 2 ”
  • 2-1 / 2 ”
  • 3 дюйма
  • 4 дюйма

Толщина стенки

  • 0.040 ”
  • 0,050 ”
  • 0,058 ”
  • 0,065 ”
  • 0,095 ”
  • 0,120 ”
  • 0,156 ”
  • 0,187 ”
  • 0,188 ”
  • 0,250 дюйма
  • 11 GA
  • 13 GA
  • 14 GA
  • 16 GA
  • 18 GA

Длина



Горячекатаные круглые стальные трубы Горячекатаные круглые стальные трубы измеряют по их внешнему диаметру и толщине стенки.Их круглая структура позволяет им находить множество архитектурных и конструктивных применений. Горячекатаные круглые стальные трубы легко резать, сваривать, формировать и обрабатывать.

Применение горячекатаных круглых стальных труб

Горячекатаные круглые стальные трубы используются во многих отраслях промышленности, в том числе:
  • Рамы мотоциклов
  • Катки
  • Валы
  • Подушка двигателя
  • Втулки
  • И более


Свяжитесь с компанией Industrial Metal Supply для круглых стальных труб сегодня

Компания Industrial Metal Supply предлагает широкий ассортимент стальных труб различных размеров для конкретных нужд вашего проекта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
