Сортамент металлических труб – Технические характеристики основного сортамента стальных труб тепловых сетей : Ду 32-1400, наружный диаметр, толщина стенки, внутренний диаметр, масса погонного метра, площадь поперечного сечения стенки трубы, внутренний объем погонного метра трубы, л, мо

Содержание

ГОСТы и разновидности стальных труб

Сортамент стальных труб, главным образом, зависит от технологии производства изделия. Исходя из того, что размер трубы, тип её профиля и марка продукции зависят от особенностей процесса изготовления продукта, сортамент определяется именно по этим показателям. В данной статье мы рассмотрим основные сортаменты стальных труб, привязав эту информацию к способам производства трубного проката.

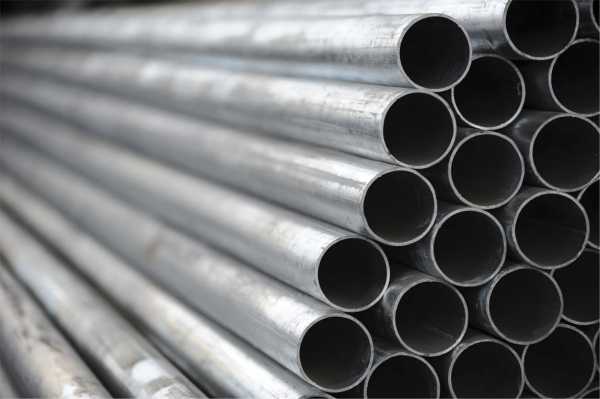

Сортамент стальных круглых труб

В процессе производства на современных трубных предприятиях используются только четыре стандартных технологии, среди которых:

  • «Холодный» прокат. Эта технология подразумевает производство бесшовных труб из охлажденного материала.

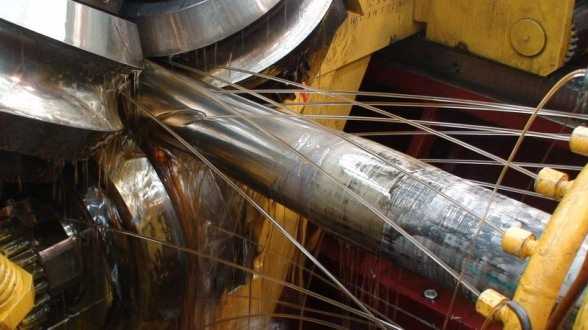

  • «Горячий» прокат. В этом случае бесшовные трубы производятся из разогретого материала.
  • Сварной спиральный прокат – технология производства трубных конструкций со спиральным швом из листового металла.
  • Сварной продольный прокат – технология производства труб с прямым швом из листового металла.

Вышеперечисленные способы производства труб из стали позволяют изготавливать системы различной формы, от круглых (сантехнических) до конструкционных (прямоугольных или квадратных). Помимо этого, от особенностей технологии производства зависит и линейка размеров трубного проката, с нюансами которого можно будет ознакомиться в этой статье.

Сортамент горячего проката

Сортамент круглых труб из металла или профильных изделий, производящихся с использованием технологии «горячего» проката, определяют по следующим нормативным свидетельствам:

  • ГОСТ 8639-82. Этот стандарт распространяется на квадратные и прямоугольные трубы из металла. Сортамент данной продукции содержит размерный ряд конструкций, диаметр которых изменяется от 60 до 180 миллиметров. Толщина стенок у труб может изменяться от 4 до 14 миллиметров.
  • ГОСТ 8732-78. Данный стандарт касается производства круглых труб, диаметр которых составляет от 20 до 550 миллиметров, а толщина стенок составляет от 2,5 до 75 миллиметров.

Отметим, что изделия круглой формы, изготовленные по ГОСТ 8732-78, пользуются большей популярностью, чем бесшовные конструкции с квадратным сечением. Это связано с тем, что трубы с конструкционным профилем не дают никаких преимуществ по сравнению со сварными изделиями, при этом, по сравнению с ними, обладают большей себестоимостью.

Сортамент «холодного» проката

Сортамент бесшовных труб из стали, овальных или прямоугольных изделий, изготавливаемых с использованием технологии деформирования цилиндрической заготовки, определяется по следующим нормативным документам:

  • ГОСТ 8639-82. В этой инструкции к производству указаны параметры, которыми характеризуются квадратные стальные трубы, изготовленные по технологии «холодного» проката. Исходя из этого норматива, профильные трубы должны иметь размеры граней от 10 до 120 миллиметров. Стоит отметить, что отдельный нормативный документ, по которому нормируется производство стальных прямоугольных труб (ГОСТ 8645-82), определяет размеры таких изделий в пределах, начиная от 10х15 миллиметров и заканчивая соотношением 120х80 миллиметров. Толщина стенок «холодного» профильного проката в любом случае варьируется от 1 до 9 миллиметров.
  • ГОСТ 8734-75. Данный нормативный документ включает в себя все параметры круглых труб, изготовленных методом «холодного» проката. Размерный ряд, который имеет такая стальная труба, может изменяться в диаметре от 5 миллиметров до 250 миллиметров. На общее количество типовых размеров влияет толщина стенки, размер которой может изменяться от 0,3 до 24 миллиметров.
  • ГОСТ 8642-68, где указаны параметры для производства трубы овальной формы технологией «холодной» деформации. Диапазон размера внешнего сечения труб изменяется от показателя 16х10 миллиметров до 90х32 миллиметра. Размер толщины стенки может составлять от 0,5 до 2,5 миллиметров.

Стоит отметить, что сортамент труб овальной формы, так же, как и классической круглой, изготовленных по технологии «холодного» проката, пользуется большей популярностью, чем сортамент профильных изделий. Это обосновывается тем, что овальные и круглые трубы холоднокатного типа используются значительно чаще, чем дорогие профильные изделия, имеющие множество конкурентов сварного типа, ни в чем не уступающих по своему функционалу.

Сортамент продольного сварного проката

Сортамент сварных труб из листа стали зависит от вида шва, стыкующего края заготовки изделия.

Сортамент для изделий с прямым (продольным) швом зависит от следующих нормативных документов:

  • ГОСТ 10704-91. Он касается традиционного вида труб с круглым сечением, ширина которых варьируется от 10 до 1420 миллиметров. Толщина стенок такой трубы может находиться в промежутке от 1 до 32 миллиметров.
  • ГОСТ 8645-82. Этот норматив касается профильных труб с прямоугольным сечением, соответствующем размерам от 15х10 миллиметров до 230х100 миллиметров. Толщина стенки данной трубы может изменяться от 1 до 20 миллиметров.
  • ГОСТ 8642-68. Здесь описаны параметры производства труб овальной формы, размеры которых находятся в промежутке от 6х3 до 90х32 миллиметра. В этом случае толщина стенки может равняться от 0,5 до 2,5 миллиметров.
  • ГОСТ 8639-82. Данный нормативный документ закрепляет параметры производства профильных труб квадратной формы, размер стороны которых начинается с 10 миллиметров и заканчивается 100 миллиметрами. Стальные трубы квадратного сечения в данной ситуации могут иметь толщину стенки от 1 до 5 миллиметров.

Нельзя не сказать о том, что в сортамент профильных и круглых труб, изготовленных в процессе сварного производства, входит наибольшее количество типовых размеров. Это связано с тем, что сварные трубы с продольным швом пользуются большим уважением у сборщиков трубопроводов и монтажников конструкций из металла.

Стандарты ГОСТ, помимо размеров, регламентируют и допустимый уровень отклонений к изделиям:

  • Для 10-миллиметровой трубы предельные отклонения при повышенной точности составляют 3/4 миллиметра, а при обычной точности 0,2 миллиметра.
  • Для труб диаметром от 10 до 30 миллиметров максимальное отклонение при повышенной точности изготовления составляет 0,25 миллиметра, при обычной – 0,3 миллиметра.
  • Конструкции шириной от 30 до 51 миллиметра при обычной точности производства могут отклоняться на 0,4 миллиметра, при повышенной на 0,35 миллиметра.
  • Наружные трубы диаметром от 51 до 193,7 миллиметра имеют предельно допустимый размер отклонения 0,8 % при обычной точности и 0,7% при повышенной точности.
  • Трубы размером 193,7 – 426 миллиметров могут отклоняться по ширине на 0,65 % при повышенной точности производства, а при обычной на 0,75%.
  • Изделия шириной от 426 до 1020 миллиметров при повышенной точности изготовления могут отклоняться, не более, чем на 0,65%. При обычной точности этот показатель равен 0,7%.
  • Наружные трубы диаметром более 1020 миллиметров, изготовленные с выдерживанием обычной точности, могут отклоняться на 0,6%. Повышенная точность конструкции подразумевает максимальную разницу с заявленными характеристиками на 6 миллиметров.

Отклонения могут быть как в сторону увеличения диаметра, так и уменьшения.

ГОСТом допускается превышение длины мерной трубы. В том случае, если размер трубы в длину составляет менее 6 метров, то максимальное отклонение показателя изделия первого класса составляет 10 миллиметров, а наибольшее отклонение второго класса – 50 миллиметров. Для труб, длина которых выше этого значения, наибольшее отклонение первого класса составляет 15 миллиметров, а второго класса – 70 миллиметров.

Сортамент сварного проката со швом спирального вида

Сортамент этого вида металлических труб регламентируется одним нормативным заключением. Оно касается производства крупногабаритных конструкций с круглым сечением и носит название ГОСТ 8696-74. В нем указано, что в размерный ряд сварных изделий со спиральным швом входят трубы с диаметром от 159 до 2520 миллиметров. Толщина стенки 159-милиметровой трубы должна равняться строго 3,5 миллиметрам. Самый крупный вид сварной трубы со спиральным швом имеет размер 2520 миллиметров, толщина стенки в этом случае составляет 25 миллиметров. Безусловно, столь габаритные изделия в бытовой практике вы не встретите, они используются для выполнения задач специфического уровня.

Дополнительные элементы

При установке любой водоносной системы, помимо основных частей конструкции, требуются дополнительные. Они могут быть абсолютно необходимыми при монтаже, либо вспомогательными, облегчающими установку трубопровода и придающими ему более привлекательный внешний вид.

Заглушки на трубу круглой формы можно разделить на функциональные и декоративные. Первый вид используется для обеспечения работоспособности конструкции. При ремонте или частичном демонтаже системы на месте отсеченной части устанавливается заглушка. В случае чрезвычайной ситуации, например, при прорыве трубопровода, установка заглушки может минимизировать последствия аварии. В продаже существует несколько типов заглушек:

  • Фланцевая. Предоставляет собой фланец без отверстий. Прикрепляется к системе водоснабжения болтами со специальной прокладкой для обеспечения герметичности конструкции. Используется для труб, диаметр которых более 50 миллиметров.
  • Резьбовая. Резьба может быть внешней или внутренней, а сама заглушка либо рифленой, либо граненой, либо вовсе декоративной. С её помощью можно заглушить водоснабжение на трубах с шириной менее 50 миллиметров.
  • Пневматическая заглушка из резины. Её используют при чрезвычайных ситуациях.

К декоративным дополнительным элементам относят заглушки в виде шаров, а иногда даже фигурок из металла. Они защищают систему водоснабжения от попадания в неё мусора и влаги. Обычно используются заглушки на ограде. Менее привлекательно выглядят резиновые и пластиковые заглушки, применяемые исключительно для защиты.

glawtruba.ru

Технические характеристики основного сортамента стальных труб тепловых сетей : Ду 32-1400, наружный диаметр, толщина стенки, внутренний диаметр, масса погонного метра, площадь поперечного сечения стенки трубы, внутренний объем погонного метра трубы, л, мо


ПОЛЕЗНЫЕ ССЫЛКИ:

БОНУСЫ ИНЖЕНЕРАМ!:

МЫ В СОЦ.СЕТЯХ:

Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Оборудование - стандарты, размеры / / Элементы трубопроводов. Фланцы, резьбы, трубы, фитинги.... / / Трубы, трубопроводы. Диаметры труб и другие характеристики. / / Трубы стальные (в т.ч. нержавеющие). Диаметры труб и другие характеристики. Труба стальная. Труба нержавеющая.  / / Технические характеристики основного сортамента стальных труб тепловых сетей : Ду 32-1400, наружный диаметр, толщина стенки, внутренний диаметр, масса погонного метра, площадь поперечного сечения стенки трубы, внутренний объем погонного метра трубы, л, мо

Технические характеристики основного сортамента стальных труб тепловых сетей : Ду 32-1400, наружный диаметр, толщина стенки, внутренний диаметр, масса погонного метра, площадь поперечного сечения стенки трубы, внутренний объем погонного метра трубы, л, момент инерции, момент сопротивления, площадь наружной поверхности погонного метра трубы.

Технические характеристики основного сортамента стальных труб тепловых сетей : Ду 32-1400, наружный диаметр, толщина стенки, внутренний диаметр, масса погонного метра, площадь поперечного сечения стенки трубы, внутренний объем погонного метра трубы, л, момент инерции, момент сопротивления, площадь наружной поверхности погонного метра трубы.

Ду / DN

НАРУЖНЫЙ ДИАМЕТР DН, мм

ТОЛЩИНА СТЕНКИ, мм

ВНУТРЕННИЙ ДИАМЕТР DВН, мм

МАССА 1 м, кг

ПЛОЩАДЬ ПОПЕРЕЧНОГО СЕЧЕНИЯ СТЕНКИ ТРУБЫ, см2

ВНУТРЕННИЙ ОБЪЕМ 1 м ТРУБЫ, л

МОМЕНТ ИНЕРЦИИ, см2

МОМЕНТ СОПРОТИВЛЕНИЯ, см2

ПЛОЩАДЬ НАРУЖНОЙ ПОВЕРХНОСТИ 1 м ТРУБЫ, м2

32 38 2,5 33 2,19 2,79 0,855 4,41 2,32
40 45 2,5 40 2,62 3,30 1,26 7,56 3,36 0,12
50 57 3,5 50 4,62 5,92 1,96 21,1 7,42 0,148
70 76 3,5 69 6,26 7,96 3,74 52,5 13,8 0,124
80 89 3,5 82 7,38 9,41 5,28 86,1 19,3 0,28
100 108 4,0 100 10,26 13,1 7,85 177 32,8 034
125 133 4,0 125 12,73 16,2 12,27 338 50,8 0,42
150 159 4,5 150 17,15 21,9 17,67 652 82 0,5
175 194 5,0 184 23,31 29,7 26,59 1327 137 0,61
200 219 6,0 207 31,52 40,2 33,65 2279 208 0,69
250 273 7,0 259 45,92 58,4 52,69 5177 379 0,86
300 325 8,0 309 62,54 79,4 74,99 10014 616 1,02
300 325 9,0 307 70,14 89,4 74,02 11161 687 1,02
350 377 9,0 359 81,68 104 101,2 17624 935 1,18
350 377 10,0 357 90,51 115 100,1 19426 1031 1,18
400 426 9,0 408 92,56 118 130,7 25640 1204 1,34

Ду / DN

НАРУЖНЫЙ ДИАМЕТР DН, мм

ТОЛЩИНА СТЕНКИ, мм

ВНУТРЕННИЙ ДИАМЕТР DВН, мм

МАССА 1 м, кг

ПЛОЩАДЬ ПОПЕРЕЧНОГО СЕЧЕНИЯ СТЕНКИ ТРУБЫ, см2

ВНУТРЕННИЙ ОБЪЕМ 1 м ТРУБЫ, л

МОМЕНТ ИНЕРЦИИ, см2

МОМЕНТ СОПРОТИВЛЕНИЯ, см2

ПЛОЩАДЬ НАРУЖНОЙ ПОВЕРХНОСТИ 1 м ТРУБЫ, м2

400 426 6 414 62,15 79 134,6 17460 820 1,34
450 480 6 469 69,64 89 1706 24780 1037 1,51
500 529 6 517 77,39 99 209,9 33711 1275 1,66
500 529 7 515 90,11 115 208,3 39160 1479 1,66
600 630 7 616 107,5 137 298 66478 2110 1,98
600 630 8 614 122,7 156 296 75612 2400 1,98
700 720 7 706 123,1 157 391 99648 2768 2,26
700 720 8 704 140,5 179 389 110200 3150 2,26
700 720 9 702 157,8 202 387 127052 3529 2,26
800 820 8 804 160,2 204 508 168213 5077 2,58
900 920 9 902 179,9 258 639 287239 5810 2,89
1000 1020 10 1000 199,7 317 788 404368 7934 3,20
1200 11220 11 1198 328 417 1127 784192 12857 3,83
1200 1220 14 1192 416,4 530 1116 998063 16364 3,83
1400 1420 11 1398 382,2 486 1520 1,23*106 17420 4,45
1400 1420 14 1392 485,4 618 1530 1,57*106 22170 4,45
↓Поиск на сайте TehTab.ru - Введите свой запрос в форму

tehtab.ru

сортамент, электросварные, прямошовные, виды и различия

Содержание:

На сегодняшний день стальная труба имеет огромную популярность. Для контроля над ее производством созданы специальные стандарты. Каждая разновидность трубы, изготовленной из стали, имеет свой сортамент.


Разновидности труб в зависимости от технологии

В зависимости от технологии изготовления стальная труба может быть:

  • Электросварной прямошовной.
  • Электросварной со спиральным швом.
  • Бесшовной горячедеформированной.
  • Бесшовной холоднодеформированной.

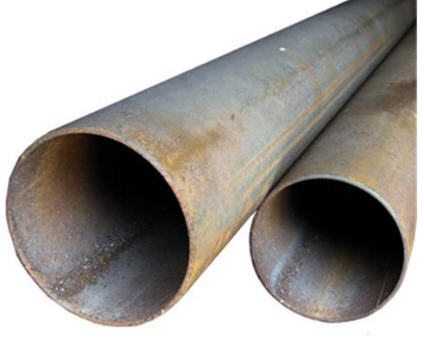

Изделия электросварные прямошовные

Сортамент труб стальных электросварных с прямым швом, указанный в  ГОСТ 10704-91, контролируется соответствующими органами. Документ допускает изготовление труб, которые имеют внешний диаметр от 10 до 1420 мм, а стенку толщиной не менее 1 и не более 32 миллиметров. Кроме того в указанном документе прописаны допустимые погрешности. Читайте также: "Трубы стальные электросварные прямошовные – нормы стандарты, сфера использования".

При обычном изготовлении стальной трубы минимального диаметра (10 мм) отклонение не может превышать 0,2 миллиметров. Изготовление трубы с максимальным диаметром 1020 мм допускает погрешность не больше 0,6%. Также ГОСТ 10704-91 регламентирует допустимое превышение длины мерной трубы. При длине трубы 1 класса не более 6 метров допускается отклонение до 10 мм.


Размер трубы сталь прямошовной 2 класса может быть превышен на 50 мм. Мерная труба 1 класса длиной свыше 6 метров может иметь погрешности в длине не больше 15 мм, аналогичное изделие 2 класса – 70 миллиметров. Еще один регламентируемый параметр -  степень овальности трубы и толщина ее стен.

Труба, сваренная по спирали

Требования к изготовлению стальной круглой трубы со спиральным швом указаны в стандарте 8696-74. Здесь же представлен полный сортамент труб электросварных с указанным типом шва (прочитайте также: "Трубы электросварные – виды, производство, характеристики, правила выбора"). Производство стальной трубы, предназначенной для строительства нефтяных и газовых магистралей, регламентируется отдельным стандартом.

В соответствии с документом труба для этих целей может выпускаться с минимальным диаметром 159 мм, максимальным – 820 мм. При этом толщина стенок указанного материала соответственно может быть не меньше 3 и не больше 12 миллиметров.

Труба бесшовная горячего проката

Информация о перечне видов горячедеформированных бесшовных труб из стали указана в ГОСТ 8732-78. Согласно этому документу материал может выпускаться диаметром 20-550 миллиметров. Минимальная толщина стенок у таких труб – 2,5 мм, а максимальная может достигать 75 мм.

 Для справки: вес 1 погонного метра стального изделия, имеющего стенку толщиной 75 мм и диаметр 550 мм, превышает 870 кг.

Труба бесшовная холодного проката

Обрабатываются заготовки труб с одной отличительной особенностью. Все действия выполняются с холодной гильзой. Регламентирующий документ изделий холоднодеформированных – ГОСТ 8734-75. В нем перечислено огромное множество размеров, среди которых есть крайние границы.

Минимальный диаметр бесшовной холоднодеформированной трубы составляет 5 мм, максимальный – 250 мм. Наименьшая толщина стен у этого вида изделий должна быть не менее 0,3 мм, самая толстая стенка – 24 мм. Труба холодной деформации производится мерной и немерной длины. Этот параметр может быть не менее 1,5 метров и не более 11,5 метров.

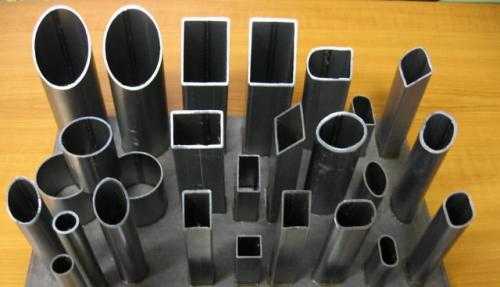

Популярные формы сечения изделий из стали

Какую же форму может иметь стальное изделие, и где в зависимости от этого оно находит применение?

В зависимости от сечения труба из стали может выпускаться следующих форм:

  • Круг.
  • Овал.
  • Плоский овал.
  • Квадрат.
  • Прямоугольник.


Трубы с овальной и плоскоовальной формой сечения находят применение:

  • При изготовлении декоративных конструкций.
  • Для выпуска разных типов систем охлаждения жидкости. В этой сфере использование трубы овальной и плоскоовальной формы более эффективно, чем круглой трубы, так как в первом случае поверхность имеет большую площадь, чем во втором.


Трубы квадратной и прямоугольной формы имеют одну важную отличительную особенность: они меньше деформируются в процессе изгиба (прочитайте также: "Сортамент квадратных труб – из каких материалов и какого размера их делают"). Этот критерий дает большое преимущество при использовании материала. Стальные трубы такого сечения применяются при монтаже несущих конструкций из металла параллельно со швеллерами и двутавром.

При выборе стальных труб стоит принять во внимание один факт: помимо прочности на изгиб профильная труба квадратной или прямоугольной формы удобна при монтаже. Объясняется это наличием плоскостей, которым требуется минимальная подгонка. Чаще всего монтаж профильной трубы осуществляется с помощью болтов, не прибегая к использованию сварочного оборудования.

Овальная труба

ГОСТом 8642-68 указан сортимент стальной трубы, имеющей овальное сечение. Допустимые размеры толщины стенок могут быть не меньше 0,5 и не больше 2,5 миллиметров. Наименьший размер выпускаемых изделий – 6*3 мм. Самый большой размер имеют трубы 32*90 и 50*85 миллиметров.

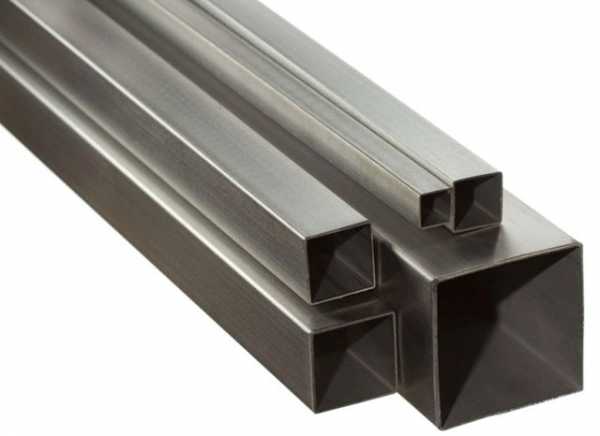

Квадратная труба

Размеры для производства профильной трубы с квадратным сечением заданы в ГОСТ 8639-82. В соответствии с этим документом квадратная стальная труба, имеющая наружный размер 10 мм, может иметь толщину стенки около 1 мм. При наружном размере до 180 миллиметров толщина стенок трубы может быть от 8 до 14 мм.

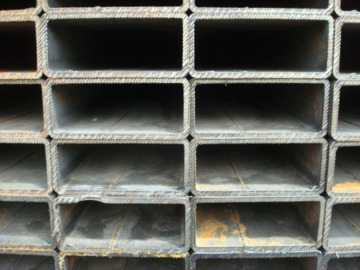

Прямоугольная труба

Большинство стальных труб прямоугольного сечения производятся методом электрической сварки с прямым швом. Сортамент такого вида материала указан в ГОСТ 8645-82, согласно которому определяется предельная толщина стенок для труб определенного размера. Например, для изделия со сторонами 15 и 10 миллиметров допускается толщина стенок 1 мм, 1,5 мм и 2 мм.


Для трубы размером 80*60 мм стенки могут иметь толщину 3,5мм, 4 мм, 5 мм, 6 мм и 7 мм. Максимальные размеры стандартной трубы с прямоугольным сечением могут быть 180*150 мм. При этих параметрах допускается производить изделия, имеющие толщину стенок 8 мм, 9 мм, 10 мм, 12 мм.


ГОСТ 8645-82 допускает изготовление стальной трубы нестандартных размеров, например, 28*25 мм или 196*170 мм. Отклонения имеет и толщина стенок таких изделий, соответственно 1,5 мм и 18 мм.


Дополнительный документ 8645-68 содержит информацию об ином перечне прямоугольных труб из стали. Особых различий между регламентирующими документами нет. Однако во втором стандарте указаны специальные параметры. Они позволяют выпускать стальные изделия прямоугольного сечения, имеющие параметры 230*100 миллиметров.

Заключение

Подробные описания сортамента ст труб  и документов, регламентирующих их изготовление, помогут сделать правильный выбор материала для строительства и подобрать нужные размеры. Удачного строительства!


trubaspec.com

ГОСТ на стальные трубы, таблицы размеров и веса

Профильная труба квадратного или прямоугольного сечения – металлопрокат, сочетающий прочность, небольшой вес и эстетичный вид (при условии соответствующей обработки поверхности). Продукция малого сечения применяется для прокладки кабелей, в мебельной промышленности, для декора. Прокат со средним и большим сечением используется для создания несущих конструкций, изготовления техники и производственного оборудовании, наружных рекламных носителей, в качестве опор ограждений. Для повышения коррозионной устойчивости применяют горячее, гальваническое, термодиффузионное цинкование.

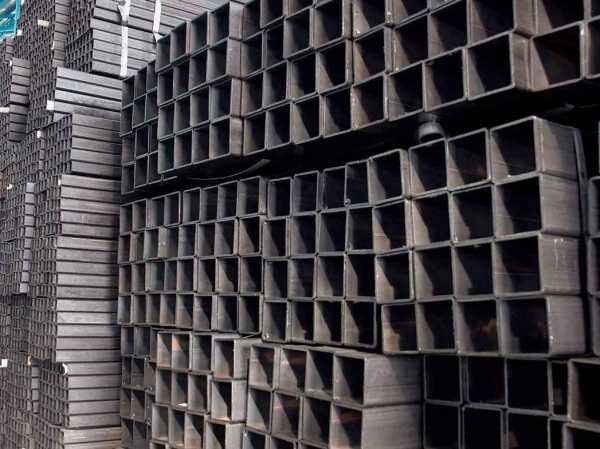

Сортамент стальных профильных прямоугольных труб

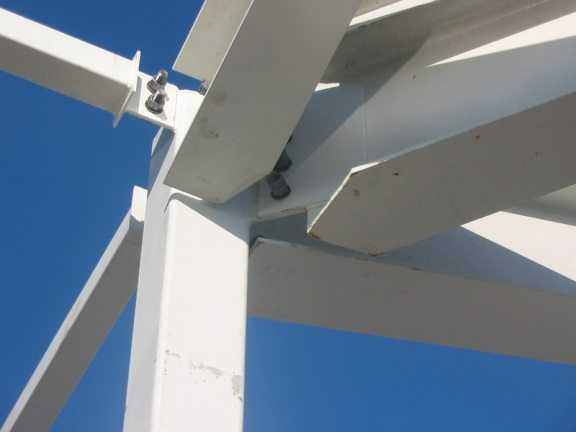

Применение этой продукции наиболее рационально в конструкциях, для которых известно направление основной нагрузки. Ее используют при устройстве каркасов, колонн, стоек, балок перекрытия. Сортамент прямоугольных профильных труб – бесшовных горяче- и холоднокатаных, электросварных, изготовленных способом печной сварки – определяется ГОСТом 8645-68.

Преимущества металлоизделий с прямоугольным профилем:

  • небольшой вес, обеспечивающий удобный монтаж и транспортировку;
  • высокая прочность на изгиб;
  • прямые углы, обеспечивающие удобное складирование и хорошее сопряжение с плоскими поверхностями;
  • возможность реализации разных дизайнерских и архитектурных решений.

Таблица сортамента профильных труб: наиболее востребованные размеры

Размеры, axb, мм Толщина стенки, s, мм Масса 1 м, кг Метров в тонне Размеры, axb, мм Толщина стенки, s, мм Масса 1 м, кг Метров в тонне
15х10 1,0 0,348 2874 30х15 1,0 0,661 1513
1,5 0,488 2049 1,5 0,959 1043
2,0 0,605 1653 2,0 1,23 813
20х10 1,0 0,426 2347 3,0 1,71 585
1,5 0,605 1653 30х20 1,0 0,74 1351
2,0 0,762 1312 1,5 1,08 926
20х15 1,0

treydmetall.ru

стандарты прямоугольных, круглых, бесшовных изделий, ГОСТ 8645 82

В статье мы рассмотрим основные виды производящихся сейчас стальных труб, регламентирующие производство нормативные документы и узнаем, какой могут иметь сортамент стальные трубы разных видов.

Способы производства

По способу изготовления различают трубы:

  • Электросварные с прямым швом;
  • Электросварные со спиральным швом;
  • Бесшовные горячедеформированные;
  • Бесшовные холоднодеформированные.

Стальные трубы различаются не только размером, но и профилем

Электросварные прямошовные

Эти стальные трубы сортамент имеют согласно ГОСТ 10704-91: внешний диаметр трубы от 10 до 1420 миллиметров при толщине стенки от 1 до 32 мм.

Помимо размеров, стандарт регламентирует предельно допустимые отклонения:

Наружный диаметр труб, ммПредельные отклонения по наружному диаметру при точности изготовления
обычнойповышенной
10±0,2 мм¾
10 — 30±0,3 мм±0,25 мм
30 — 51±0,4 мм±0,35 мм
51 — 193,7±0,8 %±0,7 %
193,7 — 426±0,75 %±0,65 %
426 — 1020±0,7 %±0,65 %
до 1020±0,6%±6,0 мм


Допускается превышение размера мерной трубы:

Длина труб, мПредельные отклонения по длине мерных труб,
мм, классов
III
До 6+10+50
Свыше 6+15+70


Кроме размеров, стандарт устанавливает степень овальности трубы и равномерность толщины ее стенок.

Самые дешевые в производстве и распространенные трубы

Электросварные со спиральным швом

Сортамент стальных круглых труб со спиральным швом указан среди прочих требований в стандарте 8696-74.

Полный список возможных размеров выглядит так:

Наружный диаметр в ммЛинейная плотность труб в кг/м при толщине стенки, мм
3,54,05,06,07,08,09,010,011,012,013,014,0
15913,6215,52
21921,5326,79
27326,9433,55
32532,1540,0547,91
37737,3546,5655,72
42642,2552,6963,0573,4183,70
48047,6659,4571,1882,8794,51
53052,6665,7078,6991,63104,5117,4
63078,2293,71109,1124,5139,9155,2
72089,48107,2124,9142,6160,2177,7195,2212,6
820102,0122,3142,4162,6182,7202,7122,7242,7
920182,6205,2227,8250,3272,7
1020-.152,3177,5202,6227,7252,8277,8302,8
1220212,5242,7272,8302,9332,9362,9
1420282,7317,8352,9388,0422,9457,9492,7
1620
1720
1820
2020
2220
2520
Наружный диаметр в ммЛинейная плотность труб в кг/м при толщине стенки, мм
1516171819202122232425
159
219
273
325
377
426
480
530
630
720
820
920
1020
1220
1420527,5562,3597,0631,6666,3700,8735,4
1620602,6642,6682,1721,8761,4801,0840,5880,0919,4
1720640,1682,4724,6766,8808,9851,0893,0935,0976,9
1820677,7722,5767,2811,9856,5901,1945,6990,11034,51078,8
2020752,8802,6852,3902,0951,61001,21050,71100,21149,61199,01248,4
2220827,9882,6973,4992,11046,71101,31155,91210,31264,81319,21373,5
2520940,51002,81065,11127,21189,41251,51313,51375,51437,51499,41561,2

Важно: магистральные (нефтегазопроводные) трубы стальные сортамент не включает. Для них существует отдельный стандарт — ГОСТ 20295-85.

Согласно этому ГОСТу трубы могут иметь внешний диаметр от 159 до 820 миллиметров при стенках толщиной 3 — 12 мм.

На магистральные трубы — свой стандарт

Горячедеформированные бесшовные трубы

Сортамент стальных бесшовных труб горячей деформации содержится в ГОСТ 8732-78. Таблица размеров слишком велика, чтобы привести ее целиком; она включает трубы диаметром от 20 до 550 мм при стенках толщиной от 2,5 до (только не пугайтесь) 75 миллиметров. Возможно, вам покажется любопытным, что погонный метр трубы 550х75 весит 878 кг.

Технология производства позволяет изготавливать их с очень толстыми стенками

Холоднодеформированные бесшовные

В отличие от предыдущих, механическую обработку гильза — заготовка для такой трубы — проходит в холодном виде. Эта труба стальная сортамент имеет по ГОСТ 8734-75; полный перечень возможных размеров и здесь огромен, поэтому ограничимся указанием крайних размеров: диаметр 5-250 мм, толщина стенок 0,3 — 24 мм.

Труба изготавливается мерной и немерной длины от 1,5 до 11,5 метра.

Как легко понять из названия метода производства, перед вальцами заготовку остужают

Форма сечения трубы

А что у нас с формой?

Трубы по форме сечения можно разделить на:

Овальные и плоскоовальные трубы востребованы не только в декоративных конструкциях, но и при производстве различных систем жидкостного охлаждения: овальная труба при той же площади сечения имеет куда большую площадь поверхности по сравнению с круглой.

Квадратные и прямоугольные профильные трубы имеют другое важное отличие от круглых: они куда прочнее на изгиб. Именно поэтому они нашли свое применение прежде всего в разнообразных несущих металлоконструкциях.

Эти трубы наряду со швеллерами и двутавром используются при сборке несущих конструкций

Обратите внимание: профильные трубы — квадратные и прямоугольные — не только прочны на изгиб, они еще и удобно монтируются благодаря плоскостям, требуя минимальной подгонки. Их зачастую собирают на болтах, без применения сварки.

Овальные

Сортамент труба стальная овальная берет из ГОСТ 8642-68: габаритные размеры от 6х3 миллиметра до 90х32 и 85х50; толщина стенок — 0,5 — 2,5 мм.

Квадратные

И здесь все размеры квадратных профильных труб, задаются стандартом. По ГОСТ 8639-82 квадратные стальные трубы бывают такими:

Наружный размер в ммТолщина стенки в мм
101
151
1,5
201
1,5
2
251
1,5
2
2,5
3
302
2,5
3
3,5
4
352
2,5
3
3,5
4
5
402
2,5
3
3,5
4
5
6
423
3,5
4
5
6
453
3
4
5
6
7
8
503
3
4
5
6
7
8
603
4
5
6
7
8
704
5
6
7
8
804
5
6
7
8
905
6
7
8
1006
7
8
9
1106
7
8
9
1206
7
8
9
1406
7
8
9
1507
8
9
10
1808
9
10
12
14

Прямоугольные

Чаще всего прямоугольные трубы по способу производства — электросварные прямошовные. Здесь шов прекрасно виден

Согласно ГОСТ 8645 82 трубы стальные прямоугольные сортамент имеют следующий:

Стороны трубы в ммТолщина стенки в мм
15 101; 1.5; 2
20 101; 1.5; 2
20 151; 1.5; 2; 2.5
25 101; 1.5; 2; 2.5
25 151; 1.5; 2; 2.5
30 101; 1.5; 2; 2.5; 3
30 151; 1.5; 2; 2.5; 3
30 201; 1.5; 2; 2.5; 3
35 151.5; 2; 2.5; 3; 3.5
35 201.5; 2; 2.5; 3; 3.5
35 251.5; 2; 2.5; 3; 3.5
40 152; 2.5; 3; 3.5; 4
40 202; 2.5; 3; 3.5; 4
40 252; 2.5; 3; 3.5; 4
40 302; 2.5; 3; 3.5; 4
42 202; 2.5; 3; 3.5; 4
42 302; 2.5; 3; 3.5; 4
45 202; 2.5; 3; 3.5; 4
45 302; 2.5; 3; 3.5; 4
50 252; 2.5; 3; 3.5; 4
50 302; 2.5; 3; 3.5; 4
50 352; 2.5; 3; 3.5; 4
50 402; 2.5; 3; 3.5; 4
60 252.5; 3; 3.5; 4; 5
60 302.5; 3; 3.5; 4; 5
60 403; 3.5; 4; 5
70 303; 3.5; 4; 5; 6
70 403; 3.5; 4; 5; 6
70 503; 3.5; 4; 5; 6
80 403; 3.5; 4; 5; 6; 7
80 503; 3.5; 4
80 603.5; 4; 5; 6; 7
90 403.5; 4; 5; 6; 7
90 604; 5; 6; 7
100 x404; 5; 6; 7
100 504; 5; 6; 7
100 704; 5; 6; 7
110 405; 6; 7
110 505; 6; 7
110 605; 6; 7
120 406; 7; 8
120 606; 7; 8
120 806; 7; 8
140 606; 7; 8
140 806; 7; 8
140 1206; 7; 8 ; 9
150 806; 7; 8; 9; 10
150 1006; 7; 8; 9; 10
180 807; 8; 9; 10; 12
180 1008; 9; 10; 12
180 1508; 9; 10; 12


Полный сортамент прямоугольных стальных труб включает и нестандартные размеры:

Стороны трубы в ммТолщина стенки в мм
28 251.5
40 281.5
70 507.0
150 607.0
180 14520.0
196 17018.0


Любопытно, что в стандарте 8645-68 указан несколько иной сортамент стальных прямоугольных труб. Различия незначительны, однако в перечень специальных размеров входят трубы вплоть до 230х100.

Причем трубы такого размера реально производятся многими предприятиями

Заключение

Будем надеяться, что статья помогла вам определится с подбором нужного материала и его размера. Удачи в строительстве!




o-trubah.ru

Сортамент круглых труб стальных

В статье мы рассмотрим основные виды производящихся сейчас стальных труб, регламентирующие производство нормативные документы и узнаем, какой могут иметь сортамент стальные трубы разных видов.

Способы производства

По способу изготовления различают трубы:

  • Электросварные с прямым швом;
  • Электросварные со спиральным швом;
  • Бесшовные горячедеформированные;
  • Бесшовные холоднодеформированные.

Электросварные прямошовные

Эти стальные трубы сортамент имеют согласно ГОСТ 10704-91: внешний диаметр трубы от 10 до 1420 миллиметров при толщине стенки от 1 до 32 мм .

Помимо размеров, стандарт регламентирует предельно допустимые отклонения:

Допускается превышение размера мерной трубы:

Кроме размеров, стандарт устанавливает степень овальности трубы и равномерность толщины ее стенок.


Электросварные со спиральным швом

Сортамент стальных круглых труб со спиральным швом указан среди прочих требований в стандарте 8696-74 .

Полный список возможных размеров выглядит так:

Наружный диаметр в мм
3,54,05,06,07,08,09,010,011,012,013,014,0
15913,6215,52
21921,5326,79
27326,9433,55
32532,1540,0547,91
37737,3546,5655,72
42642,2552,6963,0573,4183,70
48047,6659,4571,1882,8794,51
53052,6665,7078,6991,63104,5117,4
63078,2293,71109,1124,5139,9155,2
72089,48107,2124,9142,6160,2177,7195,2212,6
820102,0122,3142,4162,6182,7202,7122,7242,7
920182,6205,2227,8250,3272,7
1020-.152,3177,5202,6227,7252,8277,8302,8
1220212,5242,7272,8302,9332,9362,9
1420282,7317,8352,9388,0422,9457,9492,7
1620

mirhat.ru

ГОСТ 8639-82 Трубы стальные квадратные сортамент: размеры, спецификация, таблицы

Квадратные стальные трубы по ГОСТ 8639-82 обладают преимуществами: низкий вес, высокая прочность и устойчивость к изгибу. Их применяют повсеместно в строительстве, мебельном производстве, машиностроении и многих других сферах. Сортамент изделий представлен трубами холодной и горячей деформации, бесшовными и электросварными, с различной толщиной стенки и параметрами сечения.

ГОСТ 8639-82 регламентирует изделия стальные квадратного сечения, изготовленные способом горячего проката, холоднотянутые без шва и электросварные. Все трубы, полученные путем сварки, делятся на волоченые и неволоченые. Метод изготовления изделий оговаривается заранее.

Изготовление квадратных труб из стали

Крупносерийное производство стальных профильных труб обязательно соответствует нормативам. Но есть и другие способы получения квадратных труб, так называемые кустарные. Например, вальцевание трубы круглого сечения. Этот метод не гарантирует надежности эксплуатации изделия в дальнейшем и не соответствует ГОСТ, поэтому его используют только народные умельцы в подсобном хозяйстве.

Заводы-производители квадратных стальных труб

В России широкомасштабным производством труб квадратного сечения занимаются крупные металлургические заводы. Продукция изготавливается по заказу из стандартного ряда типоразмеров. Заказчик выбирает способ получения и обработки стали в зависимости от назначения будущего проката. В Российской Федерации более 50 заводов, поставляющих трубную продукцию.

Поставщиками профильных труб квадратного сечения в РФ являются:

  1. «Агрисовгаз» Калужская область.
  2. Альметьевский трубный завод (Татарстан).
  3. Амурметалл (Хабаровский край).
  4. Барнаульский завод механический прессов.
  5. Борский трубный завод (Нижегородская область).
  6. Брок-Инвест-Сервис (Москва).
  7. Вилси-Плюс (г. Калуга).
  8. Волгатрубопрофиль (Костромская область).
  9. Волжский механический завод.
  10. ВТПЗ (Волгоградская область).
  11. Выксунский металлургический завод.
  12. ДЗМТ (Республика Дагестан).
  13. ООО «Строй-Профиль» (Орловская область).
  14. ЗСМК (Кемеровская область).
  15. ООО «Октан» (Ставрополье).
  16. Исаевский машиностроительный завод (г. Коломна).
  17. Королевский трубный завод.
  18. Металлург (Москва).
  19. ОАО МТЗ «Филит».
  20. Нефтекамский трубный завод.
  21. Металлинвест (г. Нижний Тагил)
  22. НМЗ им. Кузьмина (г. Новосибирск).
  23. ООО «Новый кубанский профиль» (Краснодарский край).
  24. Первоуральский новотрубный завод
  25. Рязанский трубный завод и другие.

Производством профильных стальных изделий занимаются на Урале, в Челябинске, Ярославле, Рязани, Башкирии, Алтайском крае. Много заводов в Московской, Волгоградской, Новосибирской, Свердловской области. Ассортимент продукции различается – некоторые компании реализуют трубы небольшого сечения (от 10х10 до 60х60), другие – сечения свыше 80х80 мм.

Технология проката квадратных профильных труб

Сырьевым материалом для бесшовных квадратных труб являются изделия из стали круглого сечения с толщиной стенки от 4 до 14 мм. При холодной деформации получается продукция более низкого качества, но такой способ производства менее затратный и не требует мощного дорогостоящего и габаритного оборудования.

При горячей деформации бесшовных профильных труб структура металла не меняется, что важно для сохранения прочностных свойств изделия. Поэтому такая продукция более высокого качества и используется в сферах, где применяются большие нагрузки.

При холодной и горячей деформации используются различное оборудование, но способ проката аналогичен: круглые трубы проходят через валки, вследствие чего деформируются, в результате получается заготовка квадратного сечения.

Как получают электросварные трубы из стали квадратного сечения

Из плоского металлического листа подготавливают штрипсы, которые превращаются путем сгибания в круглую трубу. Затем шов сваривается, зачищается. Заготовку прокатывают на вальцах, что на выходе дает изделие квадратной формы. Но для дальнейшей эксплуатации этого недостаточно – профильная заготовка проходит необходимую процедуру обработки и закаливания. Это важно, чтобы снять излишнее напряжение металла после изгибания.

Сталь для труб квадратного сечения

Основной материал для изготовления профильных труб квадратного сечения – нелегированная углеродистая сталь по нормативам ГОСТ 380, 1050, 9045. Но есть изделия, которые производят из легированной стали марок 09Г2, 09Г2С, 10ХСНД (в соответствии с ГОСТ 19281), марок 10Г2, 30ХГСА (по ГОСТ 4543).

Технические требования к профильным трубам регламентируются ГОСТ 13663-86. Здесь указаны требования к внешнему виду, термообработке труб, маркам стали, нормативы механических показателей стальных изделий и др.

Типоразмеры квадратных стальных труб

Нормативный документ определяет основные типоразмеры труб квадратного сечения:

  1. Изделия бесшовные холоднодеформированные занимают 17 типоразмеров со сторонами от 10 до 120 мм. В пределах этого типа можно разделить изделия в зависимости от толщины стенки (от 1 до 8 мм) еще на 2-3 вида сортамента.
  2. Изделия бесшовные горячедеформированные квадратные занимают нишу размерности от 30 до 160 мм, что составляет почти всю таблицу типоразмеров ГОСТа. Толщина стенки колеблется от 4 до 14 мм.
  3. К электросварным трубам квадратного сечения отойдут 15 типоразмеров, в пределах которых можно выделить вариации с толщиной стенки от 1 до 5 мм. Сторона сечения варьируется от 10 до 100 мм.

На рисунке показаны основные параметры квадратной профильной трубы из стали, где S – толщина стенки, R – радиус изгиба металла, А – ширина профиля по наружным стенкам.

Таблица 1. Типоразмеры труб из стали квадратного сечения
Наружний диаметр А, мм Толщина стенки S, мм Площадь сечения, см2 Масса 1 м, кг
10 1,0 0,343 0,269
15 1,0 0,543 0,426
1,5 0,771 0,605
20 1,0 0,743 0,583
1,5 1,071 0,841
2,0 1,37 1,075
25 1,0 0,943 0,740
1,5 1,37 1,07
2,0 1,77 1,39
2,5 2,14 1,68
3,0 2,48 1,95
30 2,0 2,17 1,70
2,5 2,64 2,07
3,0 3,08 2,42
3,5 3,50 2,75
4,0 3,88 3,04
35 2,0 2,57 2,02
2,5 3,14 2,46
3,0 3,68 2,89
3,5 4,20 3,30
4,0 4,68 3,67
5,0 5,57 4,37
40 2,0 2,97 2,33
2,5 3,64 2,85
3,0 4,28 3,36
3,5 4,90 3,85
4,0 5,48 4,30
5,0 6,57 5,16
6,0 7,54 5,92
42 3,0 4,52 3,55
3,5 5,18 4,07
4,0 5,80 4,56
5,0 6,97 5,47
6,0 8,02 6,30
45 3,0 4,88 3,83
3,5 5,60 4,40
4,0 6,28 4,93
5,0 7,57 5,94
6,0 8,74 6,86
7,0 9,80 7,69
8,0 10,74 8,43
50 3,0 5,48 4,31
3,5 6,30 4,94
4,0 7,08 5,56
5,0 8,57 6,73
6,0 9,94 7,80
7,0 11,20 8,79
8,0 12,34 9,69
60 3,5 7,70 6,04
4,0 8,68 6,82
5,0 10,57 8,30
6,0 12,34 9,69
7,0 14,00 11,00
8,0 15,54 12,20
70 4,0 10,28 8,07
5,0 12,57 9,87
6,0 14,74 11,57
7,0 16,80 13,19
8,0 18,74 14,71
80 4,0 11,88 9,33
5,0 14,57 11,44
6,0 17,14 13,46
7,0 19,60 15,38
8,0 21,94 17,22
90 5,0 16,57 13,00
6,0 19,54 15,34
7,0 22,40 17,58
8,0 25,14 19,73
100 6,0 21,94 17,22
7,0 25,20 19,78
8,0 28,34 22,25
9,0 31,37 24,62
110 6,0 24,34 19,11
7,0 28,00 21,98
8,0 31,54 24,79
9,0 34,97 27,45
120 6,0 26,74 20,99
7,0 30,80 24,18
8,0 34,74 27,27
9,0 38,57 30,28
140 6,0 31,54 24,76
7,0 36,40 28,57
8,0 41,14 32,29
9,0 45,77 35,93
150 7,0 39,20 30,77
8,0 44,34 34,81
9,0 49,37 38,75
10,0 54,28 42,61
180 8,0 53,94 42,34
9,0 60,17 47,23
10,0 66,28 52,03
12,0 78,17 61,36
14,0 89,59 70,33
32 4,0 4,20 3,30
36 4,0 4,84 3,80
40 2,0 2,97 2,33
65 6,0 13,54 10,63

Заказчик может подать заявку на изготовление профильных труб различной длины. Но ГОСТ также регламентирует этот показатель:

  1. Немерной длины:
    • горячедеформированные бесшовные – 4…12,5 м;
    • холодной деформации бесшовные и сварные – 1,5…9 м.
  2. Мерной длины:
    • горячей деформации бесшовные – 4…12,5 м;
    • холодной деформации бесшовные – 4,5…11 м;
    • сварные – 5…9 м.

Маркировка стальных труб квадратного сечения

Квадратные стальные изделия штампуются заводами-изготовителями для подтверждения качества и соответствия ГОСТ. Как правильно читать маркировку?

В обозначении обязательно указывается размер сечения – для квадратных труб значение будет дублироваться, так как стороны квадрата одинаковы. Указывается длина изделия – по ГОСТ трубы могут быть мерной и немерной длины, а также толщина стенки профильной трубы. Также в числителе в конце идет соответствующий нормативный документ – в данном случае ГОСТ 8639-82 для стальных труб квадратного сечения.

Петриченко Юлия, эксперт

В знаменателе маркировки указывают марку стали и ГОСТ, которому металл соответствует. Пример маркировки стальной квадратной трубы 40х40 длиной 1,25 м и толщиной стенки 3 мм. Марка стали 10 группы В.

Для труб немерной длины соответствующее значение в маркировке не указывается.

Сфера применения квадратных труб из стали

Основным достоинством квадратной трубы является ее способность противостоять нагрузкам: статическим и изгибающим. Это незаменимый материал для строительства каркасных конструкций, ферм, теплиц, складов, эстакад, подъемников, мостовых сооружений и т.д. Квадратные профильные изделия являются частью рекламных сооружений, кровельных конструкций, арочных сводов.

Трубу применяют в производстве мебели, в том числе школьной, предметов быта и интерьера. Для этих целей заготовку подвергают тщательной обработке – шлифованию, окраске и др. Полая квадратная труба в предметах интерьера обеспечивает высокую надежность конструкции и небольшой ее вес. Несгибаемая профилированная труба является прочным каркасом для столов, стульев, кроватей, стеллажей, скамеек и других предметов обихода.

Секрет квадратной трубы в равномерном распределении нагрузки по сторонам, что в целом дает высокие значения радиуса инерции по периметру, и соответственно по площади поперечного сечения. В глобальном строительстве практикуют заполнение профильных прямоугольных и квадратных труб бетоном (в сжатых и изогнутых стержнях), что в целом значительно повышает не только надежность конструкции, но и огнестойкость строения. Это позволяет избежать дорогостоящей обработки зданий огнезащитными покрытиями, либо значительно снизить затраты на эти работы.

В отличие от круглых труб, профильные не обладают инерцией качения, поэтому с успехом применяются в конструкциях кровли вместо несущих балок. Их малый вес обеспечивает надежность и долговечность строения, снижая нагрузку на стены, фундамент и другие элементы.

Какими профилированными изделиями пользуетесь вы при строительстве? Расскажите о своем опыте применения квадратной стальной трубы в комментариях.

protryby.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
