ГОСТ 32931-2015
Круглые трубы
D — Наружный диаметр, мм;
S — Толщина стенки, мм;
F — площадь поперечного сечения трубы, мм2;
Ix, Iy — моменты инерции сечения, см4;
Wx, Wy — моменты сопротивления сечения, см3;
M — масса 1 п/м трубы.

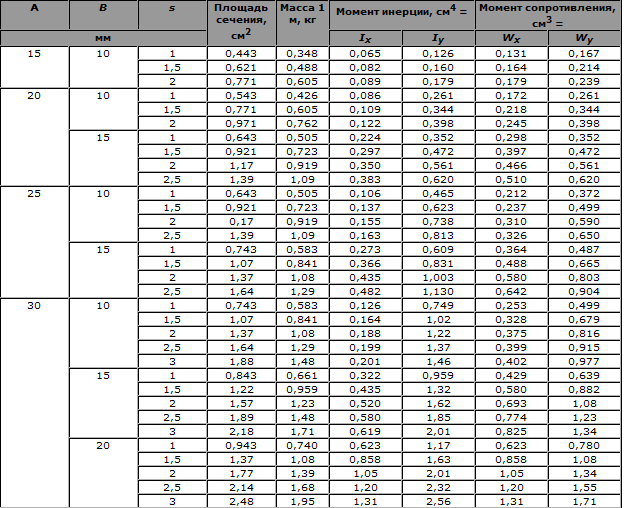

| Профиль | Размеры трубы, мм | Площадь поперечного сечения F, см2 | Статические характеристики для осей X и Y | Масса 1 м трубы M, кг | ||
| Наружный диаметр D | Толщина стенки S | Момент инерции сечения Ixy, см4 | Момент сопротивления сечения Wxy, см3 | |||
| Труба D57×3 | 57 | 3 | 5,09 | 18,61 | 6,53 | 4 |
| Труба D57×3,2 | 57 | 3,2 | 5,41 | 19,64 | 6,89 | 4,25 |
| Труба D57×3,5 | 57 | 3,5 | 5,88 | 21,14 | 7,42 | 4,62 |
| Труба D60×3 | 60 | 3 | 5,37 | 21,88 | 7,29 | 4,22 |
| Труба D60×3,2 | 60 | 3,2 | 5,71 | 23,1 | 7,7 | 4,48 |
| Труба D60×3,5 | 60 | 3,5 | 6,21 | 24,88 | 8,29 | 4,88 |
| Труба D60×3,8 | 60 | 3,8 | 6,71 | 26,61 | 8,87 | 5,27 |
| Труба D63,5×3 | 63,5 | 3 | 5,7 | 26,15 | 8,24 | 4,48 |
| Труба D63,5×3,2 | 63,5 | 3,2 | 6,06 | 27,63 | 8,7 | 4,76 |
| Труба D63,5×3,5 | 63,5 | 3,5 | 6,6 | 29,79 | 9,38 | 5,18 |
| Труба D63,5×3,8 | 63,5 | 3,8 | 7,13 | 31,88 | 10,04 | 5,59 |
| Труба D70×3 | 70 | 3 | 6,31 | 35,5 | 10,14 | 4,96 |
| Труба D70×3,2 | 70 | 3,2 | 6,72 | 37,54 | 10,73 | 5,27 |
| Труба D70×3,5 | 70 | 3,5 | 7,31 | 40,53 | 11,58 | 5,74 |
| Труба D70×3,8 | 70 | 3,8 | 7,9 | 43,44 | 12,41 | 6,2 |
| Труба D70×4 | 70 | 4 | 8,29 | 45,33 | 12,95 | 6,51 |
| Труба D73×3 | 73 | 3 | 6,6 | 40,48 | 11,09 | 5,18 |
| Труба D73×3,2 | 73 | 3,2 | 7,02 | 42,82 | 11,73 | 5,51 |
| Труба D73×3,5 | 73 | 3,5 | 7,64 | 46,26 | 12,67 | 6 |
| Труба D73×3,8 | 73 | 3,8 | 8,26 | 49,6 | 13,59 | 6,48 |
| Труба D73×4 | 73 | 4 | 8,67 | 51,78 | 14,19 | 6,81 |
ОСТАЛЬНЫЕ СЕЧЕНИЯ СМОТРИТЕ ЗДЕСЬ:
ТРУБА: D57-D73 , D76-D89 , D95-D114 , D127-D140 , D152-D159 , D168-D177 , D180-D193 ,
D219 , D244 , D273 , D325 , D355 , D377 , D406,4 , D426 , D530 , D630
СКАЧАТЬ ПОЛНУЮ ВЕРСИЮ ДОКУМЕНТА — ГОСТ 32931-15
ГОСТ трубы стальные бесшовные холоднодеформированные сортамент | Труба цельнотянутая бесшовная ГОСТ 8734 75 | Труба бесшовная 8734 | Труба бесшовная ГОСТ 8734 | Труба бесшовная ГОСТ 8734 75 | Труба бесшовная ГОСТ 8734 75 цена
Диаметр, мм: 6-250 ГОСТ 8733-78, 8734-78 Сталь: 10, 20
Труба бесшовная холоднодеформированная, б/ш х/д
Труба бесшовная холоднодеформированная — бесшовная стальная труба, заданный размер которой получен способом холодной деформации.
ГОСТ 8733-78, 8734-78

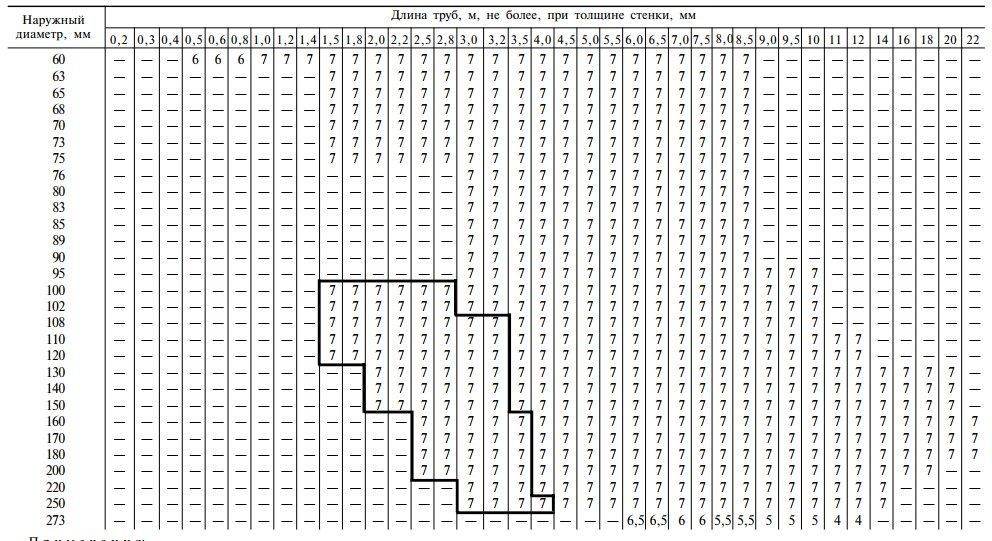

Диаметр, мм: 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 53, 54, 56, 57, 60, 63, 65, 68, 70, 73, 76, 80, 83, 85, 89, 90, 95, 100, 102, 108, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, 210, 220, 240, 250
Толщина стенки, мм: 1, 1.5, 1.6, 1.8, 2, 2.2, 2.5, 2.8, 3, 3.2, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 11, 12, 14, 16, 18, 20, 22, 24
Сталь: 10, 20
Трубы холоднодеформированные
– бесшовные трубы, при производстве которых используются углеродистые, легированные и высоколегированные стали и сплавы.
В качестве заготовки для труб бесшовных холоднодеформированных применяются горячедеформированные трубы. Таким образом, происходит двойная обработка: после прокатки в горячем состоянии холоднодеформированные трубы подвергаются дополнительной прокатке в холодном состоянии.
Прокат осуществляется и в тёплом, и в холодном режиме с применением эмульсии или масла.
Сфера применения холоднодеформированных труб – строительство трубопроводов, машиностроение, котельные установки, конструкции и др.
По отношению Дн (наружного диаметра) к s (толщине стенки) стальные бесшовные х/д трубы подразделяются на:
— особо тонкостенные стальные бесшовные холоднодеформированные трубы;
— тонкостенные стальные бесшовные холоднодеформированные трубы;
— толстостенные стальные бесшовные холоднодеформированные трубы;
— особо толстостенные стальные бесшовные холоднодеформированные трубы.
Стальные трубы это еще один популярный и незаменимый материал, который используется в топливно-энергетических комплексах, строительстве, а также разнообразном машиностроении и других смежных сферах человеческой деятельности. Такие трубы принадлежат к изделиям, которые изготавливаются как из металла, так и из других материалов, таких как пластик, бетон, и.т.д.
Стальная труба, это специальное изделие, которое делится на несколько видов в зависимости от способа своего производства.

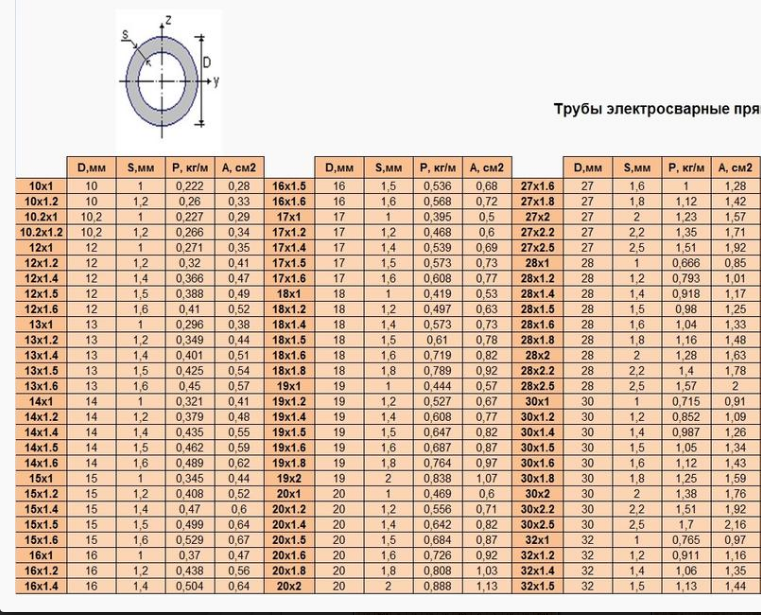

Это могут быть бесшовные стальные трубы, при этом они еще дополнительно классифицируются на холоднодеформированные и горячедеформированные. Также выделяют еще чугунные трубы и те, которые получены путем сварки – спиралешовные либо же прямошовные.
Обычно применение стальных труб бывает двух направлений – специального назначения, или общего.
Конечно же, большой популярностью пользуются стальные трубы в сфере общего назначения, например, для того, чтобы монтировать трубопроводы или транспортировать жидкости или газы, сыпучие материалы. Также такие трубы используются в качестве разнообразных элементов конструкций – ограждений, строительных лесов, опор, оросительных систем, прокладки кабеля и многое другое.
Труба холоднодеформированная – это изделие, которое пользуется широким спросом не только среди производителей, но и среди тех, кто приобретает стальные трубы. И не удивительно, ведь такие трубы используют во многих сферах деятельности, например, в химической промышленности, в нефтегазовой, в строительстве и машиностроении.
Трубы холоднодеформированные применяются для того, чтобы организовать трубопровод, соорудить котельную установку, для изготовления деталей многих приборов и крупных машин. В зависимости от того. В какой сфере предполагается использование труб, они могут производиться из нескольких марок стали. После того. Как труба готова, ее обязательно проверяют на соответствие качеству и эксплуатационным характеристикам, таким как изгиб, твердость, сплющивание, растяжение и другие необходимые показатели.
Труба стальная бесшовная представляет собой профиль практически любой формы, который внутри пустой и имеет достаточно длинную протяженность. Такие трубы обладают очень качественными характеристиками, такими как большим моментом сопротивления к разного рода скручиваниям и изгибам.
Труба бесшовная холоднодеформированная, б/ш, х/д, бесшовка, труба холоднокатаная
Обзор размеров труб и трубопроводов — Allied Tube & Conduit
Ниже приводится обзор того, как измеряются и обрабатываются размеры труб и трубопроводов.
Трубки измеряются ВНЕШНИМ ДИАМЕТРОМ (НАРУЖНЫМ ДИАМЕТРОМ), указанным в дюймах (например, 1,250) или долях дюйма (например, 1-1/4″).

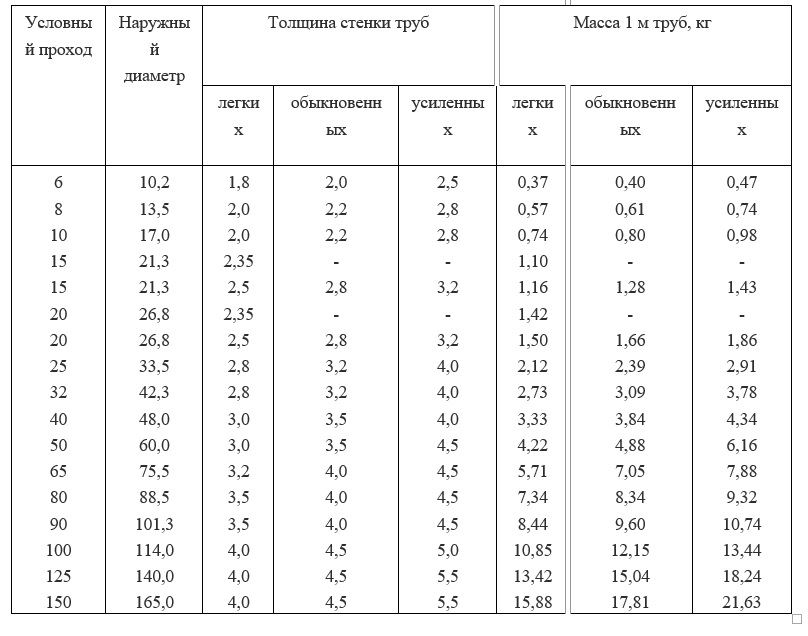

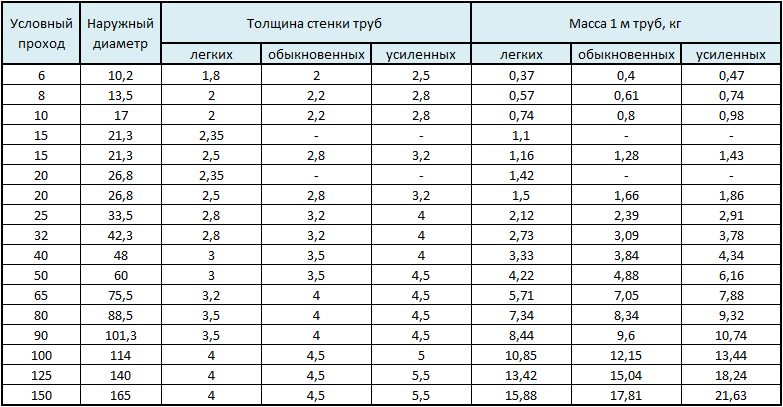

Труба обычно измеряется НОМИНАЛЬНЫМ РАЗМЕРОМ ТРУБЫ (NPS). Хотя он связан с внешним диаметром, он существенно отличается. Например, размер трубы 1-1/2″ на самом деле имеет внешний диаметр 1,9 мм.″ НЕ 1,5″. В таблице ниже указаны перекрестные ссылки номинального размера ТРУБЫ с ее фактическим наружным диаметром.
Для размеров от 1/8 до 12 дюймов NPS соответствует номинальному внутреннему диаметру, но несколько отличается от фактического внутреннего диаметра. Ранние производители труб делали стенки меньших размеров слишком толстыми, и, исправляя эту ошибку в конструкции, они убирали излишки изнутри, чтобы избежать изменения размеров сопутствующих фитингов.
Для размеров более 12 дюймов NPS соответствует фактическому наружному диаметру. Для каждого номинального размера трубы внешний диаметр (НД) остается относительно постоянным; изменения толщины стенки влияют только на внутренний диаметр (внутренний диаметр).
На приведенной ниже диаграмме показано соотношение между NPS и диаметром.
| Номинальный размер трубы | Внешний диаметр (дюймы) |
|---|---|
| 1/2″ | 0,84 |
| 3/4 дюйма | 1,05 |
| 1″ | 1,315 |
| 1-1/4 дюйма | 1,66 |
| 1-1/2 дюйма | 1,9 |
| 2 дюйма | 2,375 |
| 2-1/2 дюйма | 2,875 |
| 3 дюйма | 3,5 |
| 3-1/2 дюйма | 4 |
Толщина стенки трубы измеряется в дюймах (0,0035″) или по стандартному калибру от 7 (самая тяжелая) до 22 (самая легкая), что соответствует диапазону толщины стенки. Вы можете видеть на диаграмме справа, что не все 12 Gauge допускают толщину от 0,101 до 0,111. Типичное значение, которое не является промежуточным, используется для расчета свойств сечения.
Опять же, толщина стенки трубы немного сложнее. Для обозначения толщины стенки используются три давних традиционных обозначения:
- Стандартная стенка (STD)
- Сверхпрочная стенка (XS), иногда называемая сверхпрочной стенкой (XH)
- Двойная сверхпрочная стенка (XXS), иногда называемая двойной сверхпрочной стенкой (XXH)
В целях стандартизации размеров труб Американский национальный институт стандартов (ANSI) опубликовал стандарт ANSI B36.10. Этот стандарт расширил диапазон толщин стенок, номера спецификаций от спецификации 10 (СЧ20) до спецификации 160 (СЧ260). Эти номера графиков указывают приблизительные значения для 1000-кратного отношения давления к напряжению.
Номера спецификаций из нержавеющей стали от Schedule 5S до Schedule 80S были добавлены ANSI B36.19 для размеров до 12 дюймов. Добавление буквы «S» после номера спецификации идентифицировало его как относящееся к нержавеющей стали.
| Калибр | Диапазон толщины (дюймы) | Типовое значение (дюймы) |
|---|---|---|
| 22 | от 0,025 до 0,029 | 0,028 |
| 20 | от 0,031 до 0,035 | 0,035 |
| 19 | от 0,038 до 0,042 | 0,042 |
| 18 | от 0,044 до 0,049 | 0,049 |
| 17 | от 0,053 до 0,058 | 0,058 |
| 16 | от 0,060 до 0,065 | 0,065 |
| 15 | от 0,066 до 0,074 | 0,072 |
| 14 | от 0,075 до 0,085 | 0,083 |
| 13 | от 0,087 до 0,097 | 0,095 |
| 12 | от 0,101 до 0,111 | 0,109 |
| 11 | от 0,112 до 0,122 | 0,12 |
| 10 | от 0,126 до 0,136 | 0,134 |
| 9 | от 0,140 до 0,150 | 0,148 |
| 8 | от 0,157 до 0,167 | 0,165 |
| 7 | от 0,175 до 0,185 | 0,18 |
Определенные отношения существуют между традиционными обозначениями STD, XS и XXS, номерами спецификации ANSI и фактической толщиной стенок.
STD и SCH 40 одинаковы по размерам до 10 дюймов; в размерах выше 10 дюймов STD имеет стенку 3/8 дюйма. XS имеет толщину стенки 1/2 дюйма. XXS не имеет соответствующего номера таблицы, но в размерах до 6 дюймов XXS имеет толщину стенки в два раза больше, чем XS. Классы нержавеющей стали 40S и 80S идентичны обозначениям углеродистой стали Std и XS, соответственно, до 12 дюймов.
Ссылки на толщину стенки трубы обычно означают номинальную или среднюю толщину стенки. Большинство допусков ASTM для обычных трубных изделий указывают, что толщина стенки трубы в любой точке не должна превышать указанную номинальную толщину стенки не более чем на 12 1/2%. Это означает, что минимальная стенка, в 0,875 раза превышающая номинальную стенку, может применяться для проката из обычной прокатной стали.
На следующей диаграмме показано соотношение различных размеров и спецификаций NPS и фактического наружного диаметра и толщины стенки.
| Номинальный диаметр трубы | Наружный диаметр | SCH 5 | SCH 10 | SCH 40 | SCH 80 |
|---|---|---|---|---|---|
| 1/2″ | 0,84 | 0,065 | 0,083 | 0,109 | 0,1307 90 |
| 3/4″ | 1,05 | 0,065 | 0,083 | 0,113 | 0,154 |
| 1″ | 1,315 | 0,065 | 0,109 | 0,133 | 0,179 |
| 1-1/4″ | 1,66 | 0,065 | 0,109 | 0,14 | 0,191 |
| 1-1/2″ | 1,9 | 0,065 | 0,109 | 0,145 | 0,2 |
| 2″ | 2,375 | 0,083 | 0,109 | 0,154 | 0,218 |
| 2-1/2 дюйма | 2,875 | 0,083 | 0,12 | 0,203 | 0,276 |
| 3″ | 3,5 | 0,083 | 0,12 | 0,216 | 0,3 |
| 3-1/2″ | 4 | 0,083 | 0,12 | 0,226 | 0,318 |
| 4 дюйма | 4,5 | 0,083 | 0,12 | 0,237 | 0,337 |
