На сегодняшний день из бруса возводятся стены, изготавливаются балки перекрытий, а также устраиваются декоративные опоры. Данный материал удается получить из массива различных пород деревьев. Чтобы продукция отличалась высоким качеством, в процессе производства должны соблюдаться требования ГОСТ на деревянный брус.
На фото представлены элементы с большим сечением.
Рассмотрение преимуществ
Каждый элемент представляет собой прямоугольный параллелепипед определенной длины. Изделия обычно полностью вырезаются из стволов деревьев, однако в случае с клееным аналогом используются отдельные ламели, соединяющиеся друг с другом по специальной технологии.
Основной список достоинств
- Цена готовых элементов не очень высока, поэтому строения получаются сравнительно недорогими;
- Способность выдерживать достаточно существенную нагрузку позволяет использовать балки в качестве опор различного назначения;
- Низкая теплопроводность материала позволяет сооружать конструкции, хорошо защищенные от холода;
- Экологическая чистота продукции объясняется тем, что элементы изготавливаются из древесины;
- Технология монтажа брусьев довольно проста, а значит, каждый застройщик сможет своими руками осуществить процесс установки.
Демонстрируются бруски сечением 50х50 мм.
Примечание! Самым главным недостатком материала является относительно плохая устойчивость к биологическому воздействию. Однако проблема легко решается посредством обработки специальными смесями.
Элементы для строительства
При возведении домов используется как цельный, так и клееный брус. Когда устраиваются стены или балки перекрытий, изделия укладываются в горизонтальном положении. Если элементы применяются в качестве стоек, то они устанавливаются вертикально.
Основные габариты изделий

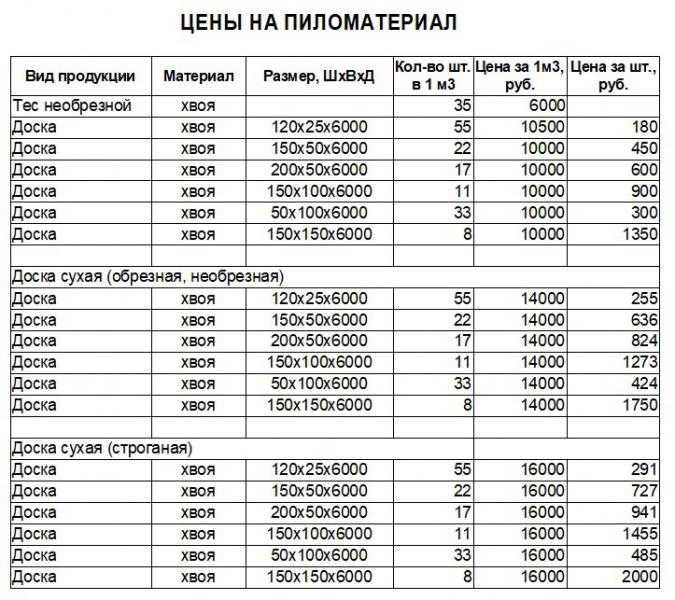

Самые востребованные размеры деревянного бруса по ГОСТу 8486 приведены в специальной таблице, расположенной ниже. Также в ней указывается количество единиц непосредственно в одном кубическом метре. Эти данные очень помогают при составлении сметы на строительные работы.
| Основные размеры | Вес деревянного бруса в килограммах | Количество единиц в одном кубе |
| 100x100x6000 | 51,8 | 16,6 |
| 150x150x6000 | 116,2 | 7,4 |
| 150x100x6000 | 77,47 | 11,1 |
| 150x200x6000 | 156,3 | 5,5 |
| 200x100x6000 | 103,6 | 8,3 |
| 200x200x6000 | 209,7 | 4,1 |
Детский домик сделан из брусков 50 на 50 мм.
Внимание! Представленная таблица размеров деревянного бруса является неполной, так как в строительстве применяются элементы с другим сечением и длиной. Однако при возведении стен актуальны именно такие габариты.
О сортах продукции
Сортамент деревянного бруса по ГОСТу предполагает разделение товара на четыре основных категории, обозначаемых цифрами от одного до четырех. Чем меньше число, тем качественнее продукт. Однако существует также высший сорт, который включает только отборные изделия.
Для первых трех категорий и отборной продукции шероховатость поверхности не должна быть больше 1250 мкм, а для 4-го сорта – не более 1600 мкм. Исходя из пунктов ГОСТ 24454, у материала может отсутствовать параллельность кромок в пределах допустимых отклонений непосредственно от номинальных размеров.
Пример элементов 150×150 мм первого сорта.
На поверхности отборного бруса не допускается наличие грибковых поражений. Товар первого и второго сорта может быть поражен не более чем на 10-20 процентов.
Для двух последних категорий подобные изъяны вполне допустимы.
Вычисление нагрузки
Обычно расчет деревянного бруса на изгиб производится, если элемент используется в качестве опорной балки. В процессе предварительных вычислений применяются следующая формула: M=N*L²/8, где N – создаваемая нагрузка на определенную единицу площади, а L – ширина пролета.
Если допустимая нагрузка на балки перекрытия будет определена правильно, то удастся избежать всевозможных деформаций во время эксплуатации готового объекта.
Вспомогательная таблица для определения нагрузки.
Декоративные балки
Такие элементы обычно не делаются полностью из цельного дерева, так как их основная задача заключается в создании эстетических эффектов. Их несущая способность не должна быть высокой, поэтому в целях экономии изготовление осуществляется из отдельных фрагментов древесины.
Деревянный фальш брус способен преобразить практически любое помещение при правильном подходе. Его процесс установки достаточно прост.
Специальная инструкция, приведенная ниже, даст возможность провести все работы без привлечения профессиональных рабочих:
- На начальном этапе размечается поверхность. При помощи простого карандаша делаются специальные метки, которые помогут не ошибиться при креплении элементов;
- Непосредственно по разметке с шагом 50-100 см к плоскости фиксируются специальные вставки из деревянных брусков для крепления. По краям отступ не делается;
- Подготовленный элемент прикладывается торцевой стороной к поверхности так, чтобы установленные вставки оказались во внутренней части. К ним фиксируется изделие при помощи саморезов или гвоздей;
- На последней стадии крепежные детали закрываются путем приклеивания декоративных лент. В процессе фиксации применяются обычные составы, предназначенные для дерева.
Примерная схема монтажа декоративных балок.
Важно! Чаще всего декоративный брус из дерева используется в интерьерах, оформленных в деревенском стиле.
Хотя на самом деле иногда встречаются и другие более интересные варианты.Заключительная часть
Из представленной выше информации становится понятно, что область применения брусьев из дерева очень широка, ведь изделия используется как при возведении зданий, так и при их отделке. Лучше всего элементы подходят для строений, сделанных из того же материала. Чтобы ознакомиться с дополнительными сведениями по теме, рекомендуется просмотреть видео в этой статье.
Размеры сечений элементов деревянных конструкций

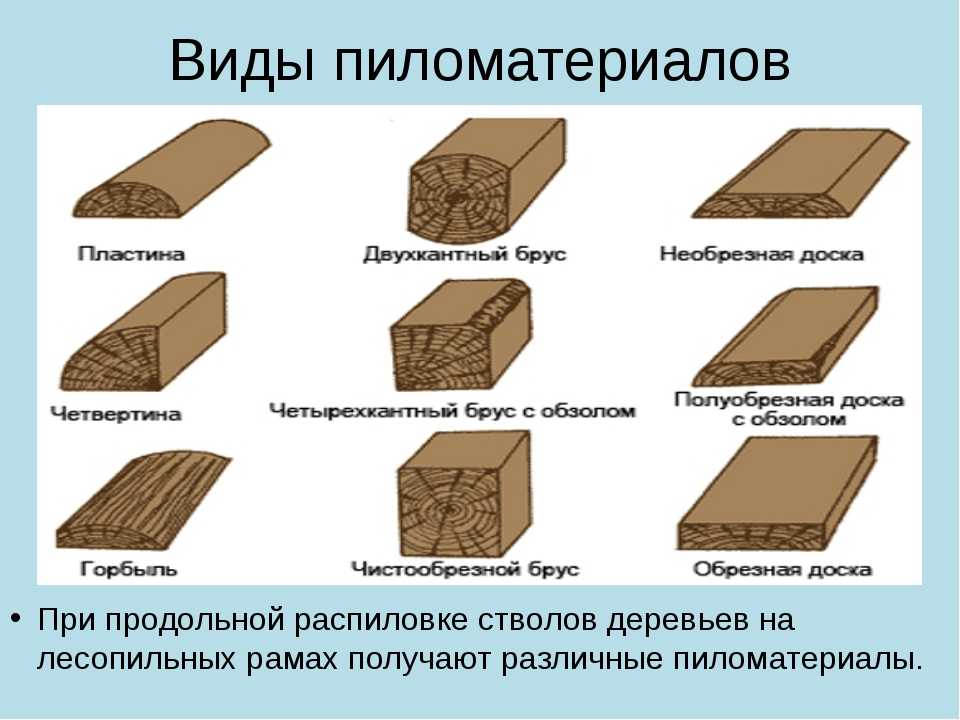

Размеры сечений элементов деревянных конструкций назначаются с учетом сортамента на пиломатериалы. Эти данные содержатся в ГОСТ 24454-80* «Пиломатериалы хвойных пород». Сокращенный сортамент приведен в табл. 1 ниже. При проектировании стоит руководствоваться тем, что длина пиломатериала хвойных пород не превышает 6,5м.
На практике у поставщиков максимальная длина не превышает 6,0 м.

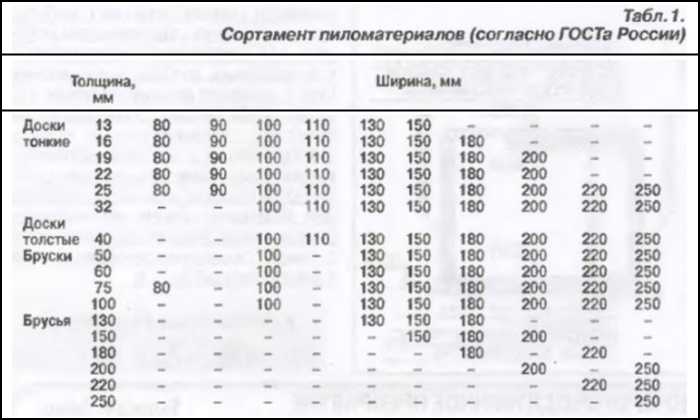

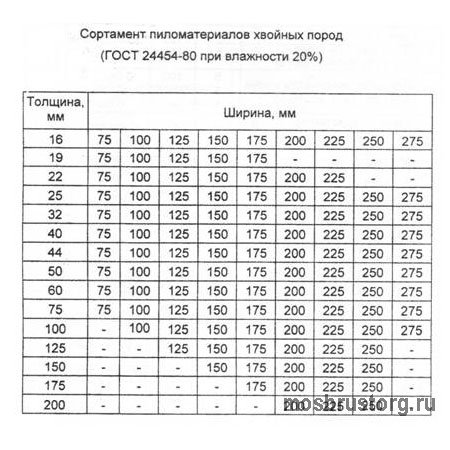

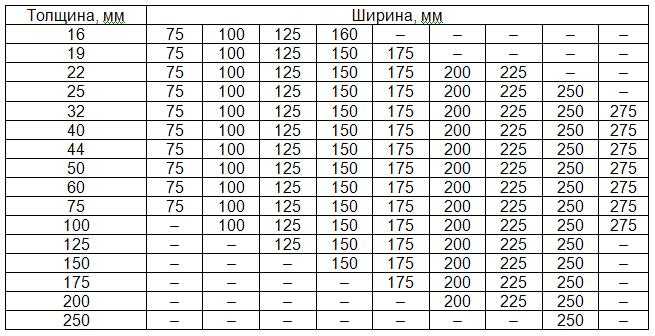

Таблица 1
Сокращенный сортамент пиломатериалов
| Толщина, мм | Ширина, мм | ||||||
| 16 | 75 | 100 | 125 | 150 | — | — | — |
| 19 | 75 | 100 | 125 | 150 | 175 | — | — |
| 22 | 75 | 100 | 125 | 150 | 175 | 200 | — |
| 25 | 75 | 100 | 125 | 150 | 175 | 200 | 250 |
| 32 | 75 | 100 | 125 | 150 | 175 | 200 | 250 |
| 40 | 75 | 100 | 125 | 150 | 175 | 200 | 250 |
| 44 | 75 | 100 | 125 | 150 | 175 | 200 | 250 |
| 50 | 75 | 100 | 125 | 150 | 175 | 200 | 250 |
| 60 | 75 | 100 | 125 | 150 | 175 | 200 | 250 |
| 75 | 75 | 100 | 125 | 150 | 175 | 200 | 250 |
| 100 | 100 | 125 | 150 | 175 | 200 | 250 | |
| 125 | 125 | 150 | 175 | 200 | 250 | ||
| 150 | 150 | 175 | 200 | 250 | |||
| 175 | 175 | 200 | 250 | ||||
| 200 | 200 | 250 | |||||
| 250 | — | — | — | — | — | — | 250 |
Клееные конструкции получают путем склеивания досок.
Толщину склеиваемых слоев в элементах принимают, как правило, не более 33 мм. Окончательная высота клееных элементов принимаются из условия расположения целого числа досок в сечении. При компоновке сечения клееного элемента толщина клеевого шва не учитывается в виду ее незначительности. Методика определения высоты клееной балки приведены в примере 4.1.
Следует иметь ввиду, что 1 м
действует гост, сортамент, таблица размеров, приложение
Стальные двутавры — один из самых распространенных видов металлопроката. Он широко применяется в строительстве, например, при устройстве разного рода опорных конструкций, и выдерживает более высокие нагрузки, чем швеллер и уголок.
Чтобы правильно выбрать товар, нужно изучить ассортимент двутавров и уметь рассчитывать нагрузки.
Содержание
- Концепция двутавровой балки
- Классификация и область применения
- Сортамент по ГОСТ
- Расчет двутавра
Двутавр концепт
Двутавр представляет собой вид металлопроката , с сечением, аналогичным повернутой букве «Н» … Верхний а нижние плоскости могут быть полностью горизонтальными и параллельными друг другу или иметь небольшой уклон . Такая конструкция позволяет увеличить жесткость конструкций, в которых используются изделия. Работать с прокатом несложно, но для этого нужно иметь навыки сварщика. По оси X двутавровая балка обладает высокой жесткостью, но поскольку полки довольно узкие, она не особенно устойчива по оси Y.
По ГОСТу изготавливают изделия из углеродистых и низколегированных сталей . Производят их и из алюминия — такие профили приобретают, когда для конструкции важен малый вес.
Стандарты регламентируют ряд прокатных характеристик : например, прогибы стен не должны превышать 0,14 S, а максимально допустимая кривизна балки – 0,2%.
При покупке материала рекомендуется изучить сертификаты и другие сопроводительные документы, чтобы оценить, подходит ли он для поставленных задач.
Выделяется 2 способа производства из этого материала:
- Горячекатаные изготавливаются из стальных слитков путем протягивания нагретых заготовок через машину с роликом. Уклон внутренних краев полок для таких товаров не должен превышать 10 %.
- Сварной изделие изготавливается из нескольких кусков металлического листа. При этом ручной труд используется по минимуму, основные процессы обеспечивают автоматизированные линии.
Производство горячекатаного проката происходит быстрее, чем сварного.
Еще один плюс в том, что отсутствуют сварные швы, что сводит к минимуму вероятность коррозии. Несущие качества у обоих видов материала хорошие. Благодаря своей легкости изделия просты в сборке. Полки распределяют нагрузку таким образом, чтобы свести к минимуму риск перекоса.В малоэтажном строительстве применяется и двутавр деревянный … Это комбинированное изделие, состоящее из массива дерева и кусков плит OSB. Используется в качестве несущего в стропильных системах и для обустройства подкровельных помещений.
Классификация и область применения
Двутавр с повышенной точностью прокаткиПо точности прокатки двутавр подразделяют на нормальный (обозначается буквой Б) и с повышенным значением параметра (буква А).
По назначению и конструктивным особенностям профили бывают нескольких видов:
- Обычный Двутавр — высота превышает ширину полок. Их можно использовать во всех основных приложениях этого профиля.
- Колонна Двутавровые балки, используемые в качестве вертикальных опорных элементов при возведении многоэтажных сооружений. Их полки расположены параллельно друг другу и имеют увеличенную толщину.
- Полка широкая Двутавры предназначены для конструкций, работающих преимущественно на изгиб: мостовые конструкции, лестничные клетки, перекрытия. Переменное сечение повышает несущие качества металлоконструкции по всей длине. Использование таких продуктов также помогает сэкономить деньги (затраты на производство ниже). Приобретая изделия, важно учитывать толщину полки.
- Профили для подвесных путей , к которым предъявляются особые требования. Наклон их внутренних кромок не должен превышать 12%. Такие изделия востребованы при обустройстве некоторых промышленных предприятий. Их профиль может иметь высоту 0,25-0,45 м.
- Свайные профили с повышенной несущей способностью. Применяются для элементов конструкций, работающих на сжатие (иногда в сочетании с изгибом) и растяжение.
Двутавровые балки широко применяются в различных областях строительства :
- строительство и реконструкция зданий
- опорные элементы мостовых сооружений и путепроводов;
- подкрановые балки в производственных и складских помещениях;
- при устройстве шахтных ходов в качестве армирующего элемента;
- при создании крыш;
- пролетные балки в зданиях любого назначения;
- для ограничения котлована при проведении фундаментных работ;
- для крепления полов.
Сортамент по ГОСТ
Действующими ГОСТами на двутавры предусмотрены определенные маркировки. Стандарты предписывают массу изделия в зависимости от его линейных размеров. ГОСТ Р57837-2017
регламентирует размеры двутавра следующих типов:
- балка,
- столбчатая,
- свая,
- широкополочная.
Первые две разновидности бывают двух видов — обычные и дополнительные .
.. По этому стандарту двутавры могут иметь высоту от 10 до 71 см и ширину полки от 5,5 до 26,2 см. Толщина вертикальной части от 4 до 17 мм, а толщина полок от 5,1 до 25 мм. Вес двутавра этой марки варьируется от 8,1 до 194,8 кг на погонный метр. От габаритов зависит вес изделия, а также максимально допустимая нагрузка на него. Самый компактный среди брусовых изделий имеет маркировку 10В1 и имеет высоту 10 см. Его вес составляет 10 кг, а максимальная нагрузка на секцию — 16,512 тонны.
Высота колонного двутавра — от 14,7 до 66,8 см, ширина полки — от 14,9 до 43,5 см, ее толщина — 15-43,5 мм. Минимальная масса метра такого изделия составляет 26,8 кг (это двутавр 15К1 с нагрузкой на сечение 54,762 тонны).
Изучив включенную в Госстандарт таблицу веса двутавров разных марок , вы сможете подобрать вариант, подходящий для конкретной задачи.
ГОСТ 26020-83 рассматривает однотипные изделия за исключением ворса.
Дополнительные опции доступны для балочных профилей и профилей с широкими полками. При рассмотрении числовых значений обнаруживаются некоторые отличия от предыдущего стандарта: например, в этот ГОСТ входят крупногабаритные балочные изделия, габариты которых выходят за рамки ГОСТ 2017 (высота до 101,3 см, метровая масса до 314,5 кг).
Так же есть различные двутавры. профили с наклоном кромок внутренней полки 6-12% … Его изготовление регламентируется ГОСТ 8239-89 … Галтель в месте стыка со стенкой повышает прочность изделия. Это один из самых популярных видов такого профиля.
Твердость Двутавр определяется формой и размерами сечения. На него влияют такие характеристики :
- ширина полки;
- высота профиля;
- радиус кривизны края полки;
- толщина средней вертикальной части и полки;
- моментов сопротивления и инерции.
Предпочтительный Параметры двутавра зависят от особенностей конкретной конструкции.
Учитываются следующие характеристики :
- расстояние между концами опор;
- вид нагрузки и его значение;
- материал, из которого изготовлены балочные элементы;
- распределение силы (сосредоточено в одной точке, равномерно распределено по поверхности и т. д.).
Валера
Голос строительного гуру
Задать вопрос
Обозначения на маркировке профиля расшифровываются следующим образом: первые 2 цифры показывают высоту изделия в сантиметрах, далее следует буква обозначающая тип двутавра. В маркировке используются буквы Б, Ш, С и К, обозначающие балочный, широкополочный, свайный и колонный типы соответственно. Если изделие относится к «дополнительному» классу, перед буквой, обозначающей тип, стоит Д. Таким образом, маркировка профиля 10Б1 означает, что это двутавр балочного типа высотой 10 см.
Расчет двутавровой балки
Одной из важных характеристик, которую следует учитывать, является крепление балки типа в сочетании с распределением нагрузки на нее.
Наиболее распространены следующих типов:
- шарнирно-опорные конструкции — нагрузка может распределяться равномерно, либо быть сосредоточена в одной или двух зонах;
- вариант с жестким окончанием одного из концов и равномерным распределением нагрузки;
- вариант с одним пролетом, односторонней консолью, дополнительной опорой и равномерным распределением усилия;
- Консоль с жестким окончанием и одноточечной сосредоточенной нагрузкой.
Также необходимо рассчитать общую нагрузку, действующую на здание … Включает в себя несколько типов компонентов. Постоянная нагрузка (в случае обычной междуэтажной балки в жилом доме) создают массу самого элемента, пола и цементной стяжки, переменная — например, снег и предметы мебели. Рассчитав общую сумму, ее умножают на коэффициент запаса (он зависит от типа двутавра и чаще всего равен 1,2 или 1,3). Полученное значение необходимо использовать в дальнейшем.
Для выбора размера профиля можно воспользоваться таблицей , в которой приведены рекомендуемые количества балок в зависимости от общей нагрузки, длины пролета и шага … Например, при давлении 300 кг/м² и трехметровый пролет с шагом 1 м можно взять профиль №10. При больших значениях нагрузки и длины номер двутавра тоже будет больше.
Другой способ выбрать момент сопротивления по табличному значению на основе общего веса, умноженного на коэффициент безопасности. По его значению также можно определить рекомендуемый номер профиля для ассортимента. Для надежности двутавр лучше брать на 2 номера больше, чем полученный.
ГОСТ 8239-89 / Ауремо
ГОСТ 27772-2015
ГОСТ Р 52927-2015
ГОСТ Р 56354-2015
ГОСТ Р 56355-2015
ГОСТ 30245-2012
ГОСТ 32603-2012
ГОСТ 24045-2016
ГОСТ 8509-93
ГОСТ 8283-93
ГОСТ 8240-97
ГОСТ 5257-98
ГОСТ 30245-2003
ГОСТ 24045-94
ГОСТ 19772-93
ГОСТ 19771-93
ГОСТ 14635-93
ГОСТ 8319.
4-75
ГОСТ 8319.13-75
ГОСТ 8320.6-83
ГОСТ 8320.2-83
ГОСТ 8320.3-83
ГОСТ 5267.8-90
ГОСТ 5267.1-90
ГОСТ 12492.4-90
ГОСТ 12492.1-90
ГОСТ 30565-98
ГОСТ 5422-73
ГОСТ 7511-73
ГОСТ 9234-74
ГОСТ 19425-74
ГОСТ 8319.8-75
ГОСТ 8319.5-75
ГОСТ 8319.0-75
ГОСТ 21026-75
ГОСТ 8319.6-75
ГОСТ 11474-76
ГОСТ 13229-78
ГОСТ 8281-80
ГОСТ 8278-83
ГОСТ 8320.10-83
ГОСТ 8282-83
ГОСТ 8320.9-83
ГОСТ 8320.13-83
ГОСТ 12492.15-90
ГОСТ 5267.6-90
ГОСТ 5267.0-90
ГОСТ 5267.11-90
ГОСТ 8319.12-75
ГОСТ 10551-75
ГОСТ 8319.11-75
ГОСТ 25577-83
ГОСТ 8320.4-83
ГОСТ 8320.12-83
ГОСТ 8320.0-83
ГОСТ 5157-83
ГОСТ 8320.5-83
ГОСТ 26020-83
ГОСТ 8320.11-83
ГОСТ 4781-85
ГОСТ 5267.2-90
ГОСТ 12492.7-90
ГОСТ 5267.9-90
ГОСТ 12492.0-90
ГОСТ 12492.10-90
ГОСТ 12492.12-90
ГОСТ 5267.12-90
ГОСТ 8319.2-75
ГОСТ 8320.7-83
ГОСТ 8320.8-83
ГОСТ 18662-83
ГОСТ 8320.1-83
ГОСТ 8510-86
ГОСТ 8239-89
ГОСТ 17152-89
ГОСТ 12492.6-90
ГОСТ 5267.10-90
ГОСТ 12492.2-90
ГОСТ 5267.4-90
ГОСТ 5267.13-90
ГОСТ 12492.5-90
ГОСТ 12492.3-90
ГОСТ 12492.8-90
ГОСТ 5267.3-90
ГОСТ 12492.
- гост-8239-89.pdf (112,62 КиБ)
ГОСТ 8239-89
ГОСТ 8239-89
Группа Б2
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БАЛКИ СТАЛЬНЫЕ ГОРЯЧЕКАТНЫЕ
Ассортимент
Балки полочные стальные горячекатаные. Прокатная продукция
ИКС 77.140.70
ОКП 09 2500
Дата введения 1990−07−01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, ГОССТРОЙ СССР, ЦНИИ строительных конструкций
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госкомстандарт СССР от 27.09.89 N 2940
3. Стандарт полностью соответствует СТ СЭВ 2209-80
4. Стандарт соответствует ИСО 657-13
5. Стандарт единый с ОБД 5951-75, ТГЛ 10369
6. ЗАМЕНИТЬ ГОСТ 8239-72
7. Ограничение действий, принятых Протоколом № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)
8.
Этот стандарт определяет толщину горячекатаных стальных двутавровых балок с наклоном, обращенным к внутренним полкам.
1. Сечение двутавра должно соответствовать указанному на черте.1.
— высота двутавра; — ширина полки; — толщина стены; средняя толщина полки; внутренний радиус кривизны; радиус кривизны полок
Черт.1
Примечание. Уклон лицевых поверхностей внутренних полок должен составлять 6−12%.
2. Номинальные размеры двутавров, площадь поперечного сечения, масса и справочные значения по осям должны соответствовать указанным в табл.1.
Таблица 1
| Номер два — бренды | Площадь поперечных участков рек см. | Масса 1 м, кг | Опорные значения для осей | ||||||||||||
| не более | см. | см. | см. | см. | см. | см. | см. | ||||||||
| мм | |||||||||||||||
| 10 | 100 | 55 | 4,5 | 7,2 | 7,0 | 2,5 | 12,0 | 9,46 | 198 | 39,7 | 4,06 | 23,0 | 17,9 | Из 6. 49 | 1,22 |
| 12 | 120 | 64 | 4,8 | 7,3 | 7,5 | 3,0 | 14,7 | 11,50 | 350 | 58,4 | 4,88 | 33,7 | 27,9 | 8,72 | 1,38 |
| 14 | 140 | 73 | 4,9 | 7,5 | 8,0 | 3,0 | 17,4 | 13.70 | 572 | 81,7 | 5,73 | 46,8 | 41,9 | 11,50 | 1,55 В |
| 16 | 160 | 81 | 5,0 | 7,8 | 8,5 | 3,5 | 20,2 | 15,90 | 873 | 109,0 | 6,57 | 62,3 | 58,6 | 14,50 | 1,70 |
| 18 | 180 | 90 | 5,1 | 8,1 | 9,0 | 3,5 | 23,4 | 18,40 | 1290 | 143,0 | 7,42 | 81,4 | 82,6 | 18,40 | Из 1,88 |
| 20 | 200 | 100 | 5,2 | 8,4 | 9,5 | 4,0 | 26,8 | 21,00 | 1840 | 184,0 | 8,28 | 104,0 | 115,0 | 23,10 | 2,07 |
| 22 | 220 | 110 | 5,4 | 8,7 | 10,0 | 4,0 | 30,6 | 24,00 | 2550 | 232,0 | 9,13 | 131,0 | 157,0 | 28,60 | 2,27 |
| 24 | 240 | 115 | 5,6 | 9,5 | 10,5 | 4,0 | 34,8 | от 27. 30 | 3460 | 289,0 | Из 9,97 | 163,0 | 198,0 | 34,50 | 2,37 |
| 27 | 270 | 125 | 6,0 | 9,8 | 11,0 | 4,5 | 40,2 | 31,50 | 5010 | 371,0 | 11,20 | Из 210,0 | 260,0 | 41,50 | 2,54 мм |
| 30 | 300 | 135 | 6,5 | 10,2 | 12,0 | 5,0 | 46,5 | 36,50 | 7080 | 472,0 | 12,30 | 268,0 | 337,0 | 49,90 | 2,69 |
| 33 | 330 | 140 | 7,0 | 11,2 | 13,0 | 5,0 | 53,8 | 42,20 | 9840 | 597,0 | 13,50 | 339,0 | 419,0 | 59,90 | 2,79 |
| 36 | 360 | 145 | 7,5 | 12,3 | 14,0 | 6,0 | 61,9 | 48,60 | 13380 | 743,0 | 14,70 | 423,0 | 516,0 | 71,10 | 2,89 |
| 40 | 400 | 155 | 8,3 | 13,0 | 15,0 | 6,0 | 72,6 | 57,00 | 19062 | 953,0 | 16,20 | 545,0 | 667,0 | 86,10 | Из 3. 03 |
| 45 | 450 | 160 | 9,0 | 14,2 | 16,0 | 7,0 | Для 84,7 | 66,50 | 27696 | 1231,0 | 18,10 | 708,0 | 808,0 | 101,00 | 3,09 |
| 50 | 500 | 170 | 10,0 | 15,2 | 17,0 | 7,0 | 100,0 | 78,50 | 39727 | 1589,0 | 19,90 | 919,0 | 1043,0 | Из 123,00 | 3,23 |
| 55 | 550 | 180 | 11,0 | 16,5 | 18,0 | 7,0 | 118,0 | 92,60 | 55962 | 2035,0 | 21,80 | 1181,0 | 1356,0 | Из 151,00 | 3,39 |
| 60 | 600 | 190 | 12,0 | 17,8 | 20,0 | 8,0 | 138,0 | Из 108. 00 | 76806 | 2560,0 | 23,60 | 1491,0 | 1725,0 | Из 182,00 | 3,54 |
1. Площадь поперечного сечения и масса 1 м двутавра рассчитываются исходя из номинальных размеров; плотность стали равна 7,85 г/см. 2. Значения радиусов кривизны, уклона граней внутренних полок, толщины полок указаны на черт.1 и в табл.1, приведенных для строительного калибра при готовой аренде, не контролируются. 3. В таблице использованы обозначения: — момент инерции; — момент сопротивления; — статический момент полиацена; радиус вращения. 4. От И-24 Н до 60 Н не рекомендуется для новых конструкций. | |||||||||||||||
3. Точность прокатных балок изготовлена:
повышенной точности — Б;
условная точность — В.
4. Допуски на размеры и форму поперечного сечения двутавра (рис.1−2) должны соответствовать приведенным в табл.
2.
— укорочена ширина фланца; ширина удлиненного фланца; перекос полки; а отклоняющая стенка
Прокл.2
Стол 2
мм
| Параметр I-показатель качества | Размер | Максимальное отклонение при прецизионной прокатке | |||||
| высокий | обычный | ||||||
Высота | от | до | 140 | вкл. | ±2,0 | ±2,0 | |
| СВ. | 140 | « | 180 | « | ±2,5 | ||
| СВ. | 180 | отдо | 300 | вкл. | ±3,0 | ±3,0 | |
| « | 300 | « | 360 | « | ±3,5 | ||
СВ. | 360 | отдо | 600 | вкл. | ±4,0 | ±4,0 | |
Ширина полки | от | до | 73 | вкл. | ±2,0 | ±2,0 | |
| СВ. | 73 | « | 90 | « | ±2,5 | ||
| « | 90 | « | 135 | « | ±3,0 | ||
| СВ. | 135 | отдо | 155 | вкл. | ±3,0 | ±3,5 | |
| « | 155 | ±4,0 | |||||
Толщина полки * | от | до | 7,5 | вкл. | -0,4 | -0,7 | |
| СВ. | 7,5 | « | 8,9 | « | -0,5 | -0,7 | |
| « | 8,9 | « | 10,7 | -0,6 | -0,8 | ||
СВ. | 10,7 | отдо | 12,3 | вкл. | -0,7 | ||
| « | 12,3 | « | 14,2 | « | -0,8 | А 1,0 | |
| « | 14,2 | « | 15,2 | « | -0,9 | ||
| СВ. | 15,2 | А 1,0 | -1,2 | ||||
Полки диагональные шириной | Из | 55 | отдо | 190 | вкл. | Не более 0,0125 | Не более 0,02 |
Отклонение от симметрии | от | до | 73 | вкл. | 2,0 | ||
| СВ. | 73 | « | 90 | « | 2,0 | 2,5 | |
| « | 90 | « | 135 | « | 3,0 | ||
СВ. | 135 | отдо | 145 | вкл. | 3,0 | 3,5 | |
| « | 145 | 4,0 | |||||
| Длина | от | до | 8 м | вкл. | +40 | +40 | |
| СВ. | 8 м | К допуску +40 прибавлять по 5 мм на каждый метр длины Ст=8 м | +80 | ||||
| ________________ * Положительные отклонения ограничиваются крайними отклонениями на земле. | |||||||
5. Прогиб стены (стены) не должен превышать 0,15.
6. Кривизна двутавра не должна превышать 0,2% длины.
7. Притупление наружных кромок полок двутавров повышенной точности не должно превышать 2,2 мм, для обычных двутавров точность не контролируется.
