Соленоидный клапан принцип действия: Электромагнитные соленоидные клапаны — устройство, принцип работы

Принцип работы клапана двойного действия

Электромагнитный клапан двойного действия (КДД) – это электромеханическое устройство, которое производит открытие\закрытие трубопровода для топлива.

Клапан электромагнитный в стандартном исполнении НЗ (нормально закрытый: затвор находится в положении ЗАКРЫТО при обесточенной катушке, но в момент подачи напряжения, запорный элемент открывается.) состоит:

  • Корпус;
  • Электромагнит или соленоид с сердечником. Соленоид соединен с уплотнением ­- рабочим элементом открытия или закрытия.

Принцип работы КДД для ТРК похож на работу клапана прямого действия: электрическое напряжение подается на катушку, сердечник втягивается в соленоид и приводит в действие запорный элемент – так происходит ОТКРЫТИЕ или ЗАКРЫТИЕ клапана.

Клапан двойного действия имеет две катушки, при помощи которых можно открывать трубопровод не только полностью, но и частично, чтобы обеспечить замедление потока.

Это удобно при дозировании жидкостей или сыпучих материалов:

  • Клапан открыт на 100 % — общий объем проходит на максимальной скорости.
  • Клапан открыт на 5-10% — остаток (1 кг. или литр) проходит с меньшей скоростью – это обеспечивает точную дозировку.

Соленоидный клапан изготавливается из латуни и выдерживает рабочий диапазон температур от -5 до +150˚C. Материал уплотнения – Viton. Рабочее давление КДД зависит от рабочей среды:

  • Для воздуха 0…1,0 Мпа;
  • Для воды 0…0,7 Мпа;
  • Для нефтепродуктов 0…0,9 МПа.

Клапан электромагнитный предназначен для непрерывной работы в повторно-кратковременном режиме и имеет класс изоляции F для дистанционного управления потоками жидкостей и газов совместимых с материалами клапана: чугун, латунь, нержавеющая сталь; уплотнения: NBR, EPDM, фторопласт.

Присоединяется электромагнитный клапан к трубопроводу с помощью резьбового или фланцевого соединения.

Работой электромагнитного клапана можно управлять с помощью реле протока или других устройств, в зависимости от конфигурации управления потока. Соленоидный клапан применяется на:

  • АЗС;
  • Станциях разлива и отпуска промышленных жидкостей;
  • Нефтепроводах;
  • Промышленных трубопроводах и т.д.

При производстве каждый клапан проходит специальный тест: проверяется герметичность затвора, затем проводится 100 циклов срабатывания (открытие-номинальный расход-малый расход-закрытие), после чего проводится проверка затвора на герметичность. Данный тест проводится на специальном стенде в автоматическом режиме.

У нас вы найдете большой выбор клапанов двойного действия для ТРК  и

ГРК в наличии и на заказ.

Для заказа обращайтесь к вашему менеджеру или по номеру +7 (965) 455-17-37.

Вернуться к списку

Электромагнитный соленоидный клапан: устройство, особенности, принцип действия

Что такое электромагнитный (соленоидный) клапан?

Электромагнитный (соленоидный) клапан – устройство, которое регулирует подачу рабочей среды: воды, газа, пара. Их применяют на трубопроводах пресной воды и воздуха.

Устройство электромагнитного (соленоидного) клапана и какие они бывают

В устройство клапана входят корпус, крышка, мембрана (поршень), пружина, плунжер, шток и электрическая катушка (соленоид). Корпуса и крышки клапанов отливают из латуни, нержавеющей стали, чугуна или полимеров: полипропилена, эколона, нейлона.

Клапаны бывают двух типов:

  • Нормально-открытого.
    Принцип действия нормально открытого клапана заключается в том, что в статичном положении клапан находится в открытом положении, а при подаче напряжения на катушку клапан закрывается. Для удержания нормально открытого клапана в закрытом состоянии, напряжение необходимо подавать на катушку долговременно.

  • Нормально-закрытого. В статичном положении напряжение на катушке отсутствует – электроклапан закрыт. Запорный орган (мембрана или поршень, в зависимости от типа клапана) герметично прижат силой действия пружины и давления рабочей среды к седлу уплотнительной поверхности. Пилотный канал закрыт подпружиненным плунжером. Давление в верхней полости клапана (над мембраной) поддерживается через перепускное отверстие в мембране (или через канал в поршне) и равно давлению на входе в клапан. Клапан электромагнитный находится в закрытом положении, пока катушка не окажется под напряжением.

По принципу действия:

  • прямого действия. Пилотный канал в таком клапане отсутствует. Эластичная мембрана в центре имеет жесткое металлическое кольцо и через пружину соединена с плунжером. При открытии клапана, под воздействием магнитного поля катушки, плунжер поднимается вверх и снимает усилие с мембраны, которая моментально поднимается и открывает клапан. При закрытии (отсутствии магнитного поля), подпружиненный плунжер опускается и с усилием прижимает мембрану, через кольцо к уплотнительной поверхности.

Для клапана электромагнитного прямого действия, минимальный перепад давления на клапане не требуется. Клапаны прямого действия, могут работать как в системах с давлением в трубопроводе, так и на сливных емкостях, накопительных ресиверах и в других местах, где давление минимально или отсутствует.

  • непрямого действия. При подаче напряжения на него срабатывает другой (неэлектромагнитный) клапан. Для клапана непрямого действия требуется минимальный перепад давления. Для измерения перепадов давления служат манометры. Подробнее о видах манометра и принципах его работы, читайте на сайте “Промышленная Автоматизация”.

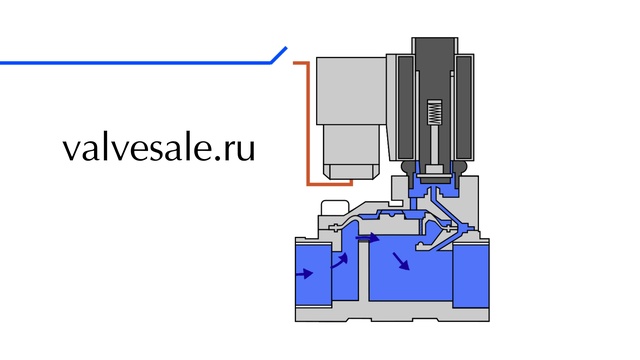

Принцип действия клапана.

Принцип работы электромагнитного клапана схож с принципом работы любой механической запорно-регулирующей арматуры. Основное отличие – возможность регулирования положения клапана с помощью электричества. Электромеханическое устройство обоих видов приводит в движение напряжение, подаваемое на электромагнитную катушку. Далее магнитный сердечник втягивается внутрь соленоида и провоцирует закрытие или открытие клапана. Герметичность конструкции обеспечивается положением сердечника: он помещён внутри трубки катушки.

Преимущества и недостатки соленоидного клапана

Широкое применение такого типа клапанов обусловлено рядом преимуществ этих устройств. Среди них:

  • Простая конструкция;
  • Высокая надежность, практичность и функциональность;
  • Возможность самостоятельной настройки и управления функционированием клапана;
  • Несложный монтаж.

Кроме достоинств подобные устройства обладают и некоторыми недостатками, которые влияют на возможность их применения:

  • Необходимость подключения клапана к электрической сети;
  • Высокая вероятность выхода устройства из строя при неправильной эксплуатации;
  • Более высокая стоимость по сравнению с запорной арматурой с ручным управлением.

Купить электромагнитный соленоидный клапан можно в интернет-магазине “Промышленная Автоматизация”.

Оставить заявку или получить обратную связь вы можете написав нам на [email protected] или позвонив по бесплатному номеру 8 800 550-72-52. Специалисты отдела продаж подберут оборудование, проконсультируют по возникшим вопросам и проконтролируют поставку.

Клапаны электромагнитные соленоидные 220В

Клапаны электромагнитные соленоидные 24В

Клапаны электромагнитные соленоидные 12В

Клапаны электромагнитные соленоидные прямого действия

Клапаны электромагнитные соленоидные Camozzi 24 В

Принцип работы двухходового электромагнитного клапана

Одним из наиболее часто используемых типов клапанов, используемых сегодня, является электромагнитный клапан. Существует множество вариантов электромагнитных клапанов, используемых для управления потоком воды, газа и других сред. В этой статье мы расскажем, что такое двухходовой электромагнитный клапан и как он работает. Мы также рассмотрим разницу между нормально открытыми и нормально закрытыми электромагнитными клапанами.

Что такое соленоид?

Чтобы понять, как работает электромагнитный клапан, полезно сначала узнать, как работает соленоид.

Соленоид представляет собой кусок проволоки, намотанной на сердечник. Сердечник состоит из неподвижной части и подвижной части, известной как якорь.

Соленоид может работать, когда он создает электромагнитное поле вокруг якоря, используя подпружиненную функцию для активации или деактивации соленоида.

Когда электромагнитное поле воздействует на якорь, подвижный якорь открывает и закрывает клапаны или выключатели. Он превращает электрическую энергию в механическое движение.

Когда электрический ток проходит по всей длине провода, он создает магнитное поле, которое отталкивает якорь от неподвижной части сердечника.

Источник изображения — Технический колледж района Милуоки

В зависимости от конструкции и использования соленоида магнитное поле также может притягивать якорь к неподвижной части сердечника. Когда электрический ток заканчивается, пружина возвращает якорь в исходное положение. Это будет объяснено ниже при обсуждении нормально открытых и закрытых клапанов.

Этот тип движения квалифицирует гаджет как линейный соленоид. Однако вращающиеся соленоиды несколько сложнее и запутаннее.

Тем не менее, вы обнаружите, что соленоид не является сложной темой и не требует от вас знания каких-либо сложных формул или информации, чтобы понять, как работает соленоид.

Пример соленоида: зажигание автомобиля

Когда дело доходит до зажигания двигателя автомобиля, подвижный сердечник, витая проволока и электричество работают вместе, чтобы двигать якорь.

Этот шаг замыкает цепь и запускает двигатель автомобиля. После того, как вы закончите зажигать автомобиль с помощью ключа или кнопки и перейдете из положения «старт», соленоид перестанет работать.

Якорь возвращается в исходное положение, разрывая цепь. Таким образом, в этот момент зажигание автомобиля больше не пытается запустить двигатель, поскольку двигатель уже работает.

Это пример работы простого соленоида. Теперь давайте рассмотрим, как работает соленоид, когда он установлен в клапане.

Как работает электромагнитный клапан

Электронный электромагнитный клапан может регулировать поток жидкости или газа, подобно другим клапанам. Они обычно используются для перемещения потока жидкости.

Электромагнитные клапаны имеют корпус клапана и колодку с проводами, расположенную на корпусе клапана. Стоял вертикально, верхняя часть — соленоид, а нижняя — клапан. Клапан может быть установлен под разными углами в соответствии с вашими потребностями.

Между производителями существуют некоторые различия в конструкции, а также различия между 2-ходовыми и 3-ходовыми клапанами, которые имеют дополнительное выпускное отверстие.

Клапан прямого действия является самой простой версией электромагнитного клапана. Соленоид сверху представляет собой в основном катушку с проводом. Когда электрический ток проходит через катушку, создается электромагнитное поле. Это магнитное поле заставляет клапан двигаться.

Поскольку в этих конкретных клапанах есть соленоид, они могут открываться или закрываться в зависимости от электрического тока и типа клапана (нормально открытый или нормально закрытый). Далее в этой статье мы объясним разницу между работой нормально открытых и закрытых клапанов.

Нижеприведенное видео является отличным источником наглядного представления о том, как работает электромагнитный клапан:

Преимущества электромагнитного клапана

Некоторые из наиболее значительных преимуществ электромагнитного клапана включают его функции безопасности и эффективности. Этот клапан также может быть реализован для различных применений. Электромагнитные клапаны обладают рядом других преимуществ, таких как:

  • Низкое энергопотребление
  • Возможность дистанционного управления и автоматизации
  • Включает недорогие сменные детали
  • Может использоваться как при низких, так и при высоких температурах
  • Может устанавливаться горизонтально или вертикально
  • Подходит для различных деталей машин и приложений
Электромагнитный клапан Пример: автоматические разбрызгиватели

Одним из самых популярных способов домашней автоматизации является установка автоматизированной системы полива в грунт. Это можно сделать с помощью простая система таймера или внедрение системы умного дома для управления ею. Но что дело в том, что таймер или программы умного дома управляют?

Чаще всего системы управляют несколькими соленоидами. клапаны в спринклерной системе. В выключенном состоянии латунь ирригационные клапаны будут препятствовать протеканию воды через разбрызгиватель. При их включении клапаны откроются, позволяя воде течь, чтобы поливать ваши газон, сад или уличные растения. Различные электромагнитные клапаны внутри систему полива можно отключить и включить только подачу воды в разные зоны тоже.

Как работают двухходовые клапаны?

Двухходовой нормально закрытый электромагнитный клапан включает в себя два соединенных патрубка, впускное отверстие, известное как порт полости, и выпускное отверстие, известное как порт отверстия корпуса.

Электрический ток управляет клапаном и проходит через соленоид. Когда на клапан подается питание, плунжер открывается, позволяя жидкости или газу проходить через клапан и порт полости и из порта отверстия корпуса.

При отключении питания отверстие закрывается, и поток через клапан прекращается.

По сути, когда питание отключено, поршень направлен вниз и упирается в отверстие, закрывая клапан. Газ или жидкость под давлением перемещаются через порт полости в полость клапана. Когда электрический ток проходит через катушку, создается магнитное поле.

Магнитное поле заставляет поршень двигаться вверх внутри клапана, размыкая отверстие и открывая клапан. Затем плунжер открывает отверстие внутри клапана. Затем сжатый газ или жидкость проходит через клапан.

Нормально открытые электромагнитные клапаны

В нормально открытом электромагнитном клапане катушка также расположена вокруг якорной части. Однако пружина толкает поршень вверх, что означает, что клапан постоянно открыт, пока через катушку соленоида не пройдет электрический ток.

Когда электрический ток проходит через катушку соленоида, он создает электромагнитное поле, очень похожее на нормально закрытый электромагнитный клапан.

Однако в этой ситуации в нормально открытом электромагнитном клапане электромагнитное поле толкает плунжер вниз, а не тянет его вверх, как в нормально закрытом электромагнитном клапане.

Когда в таком сценарии плунжер нажимается вниз, он закрывает клапан и предотвращает поступление жидкости или газов в конструкцию. Когда нет электрического тока, жидкость или газ непрерывно течет по всей системе.

Когда электрический ток отключается, пружина снова толкает плунжер вверх и снова открывает клапан.

Аналогично реализован нормально закрытый электромагнитный клапан. Он использует тот же принцип работы электромагнитного клапана. Однако нормально закрытый электромагнитный клапан работает в обратном направлении. Это более подробно объясняется в разделе ниже.

Нормально закрытые электромагнитные клапаны

В нормально закрытом электромагнитном клапане положение покоя электромагнитного клапана выключено, что препятствует потоку среды.

Когда он находится в состоянии покоя, ток по проводам не течет, а подвижная часть сердечника или якорь лежит в основании клапана. Это блокирует клапан, и жидкость или газ не могут пройти через него.

Соленоид размещается вокруг якоря и находится в центре электромагнитного поля. Плунжер и пружина находятся внутри якоря. В выключенном положении пружина удерживает плунжер вниз внутри нормально закрытых электромагнитных клапанов.

Когда плунжер нажимается пружиной, он остается внизу и удерживает клапан закрытым.

Однако, когда мы посылаем электричество через катушку провода, создается электромагнитное поле. Это электромагнитное поле проходит через поршень и заставляет сердечник двигаться вверх против пружины.

Это открывает клапан. В этот момент газ или жидкость теперь могут быстро проходить через клапан. Поршень находится в центре катушки, потому что линии электромагнитного поля наиболее компактны и прочны.

Когда электричество отключается, магнитное поле прекращается, и сердечник возвращается в исходное положение. Пружина толкает поршень обратно вниз, закрывая клапан.

Закрытие клапана останавливает поток газов или жидкостей. Так работает нормально закрытый электромагнитный клапан, когда он остается закрытым до тех пор, пока не подается электрический ток для открытия определенного клапана.

Остались вопросы?

Наши специалисты по электромагнитным клапанам готовы ответить на ваши вопросы в рабочее время. Мы доступны по электронной почте, телефону или в онлайн-чате, чтобы помочь вам определить ваши потребности в клапане.

Работа электромагнитного клапана и типы

Работа электромагнитного клапана и типы

Работа электромагнитного клапана и типы

Работа электромагнитного клапана и типы

Соленоидный клапан открывается и закрывается под действием электромагнитной силы, поэтому его также называют клапаном с электромагнитным управлением. Если изначально клапан находится в закрытом состоянии, то после приложения электромагнитной силы он поднимет плунжер и клапан откроется. Это автоматический клапан. На рынке доступны различные типы электромагнитных клапанов в зависимости от области применения.

Что такое соленоид?

Это очень простое изобретение физики. Это не что иное, как полый цилиндр из тонкой проволоки. Когда ток проходит через провод, эта система будет действовать как магнит. Это магнитное поле будет использоваться для решения многих задач. Чем выше проходит ток, тем выше будет магнитный эффект. В настоящее время он используется практически во всех электронных приборах.

Детали электромагнитного клапана
  • Корпус клапана — это часть клапана, которая соединяется с трубой, из которой вытекает жидкость. Это основная граница давления. Он содержит весь соленоид в сборе внутри него.
  • Впускное отверстие клапана является точкой входа жидкости в клапан.
  • Выпускное отверстие является точкой выхода жидкости, пропускаемой автоматическим клапаном. Он выходит из клапана через выходное отверстие и по трубопроводу поступает на дальнейшую технологическую установку.
  • Обмотка катушки представляет собой длинный тонкий провод, намотанный на магнитопровод.
  • Плунжер — это деталь, которая останавливает или запускает поток жидкости. Когда на соленоид подается питание, плунжер перемещается вверх или вниз в зависимости от конструкции и пропускает жидкость. Он состоит из ферромагнитного материала. Обычно он цилиндрический.
  • Катушка соленоида является частью клапана, которая активирует и поднимает плунжер. Это полый цилиндр из тонкой проволоки.
  • Пружина удерживает плунжер в положении, когда ток не течет через соленоид. Когда ток течет по проводу, плунжер действует против действия пружины и открывает клапан. Итак, после этого, когда мы хотим закрыть клапан, нам нужно вернуть поршень в правильное положение, тогда пружина сделает это за нас.
  • Отверстие — это отверстие, через которое жидкость будет течь из впускного отверстия в выпускное. В закрытом состоянии поршень остановит поток, заблокировав отверстие.

Работа электромагнитного клапана

Поскольку это автоматический клапан, сначала нам нужно понять, когда нам нужно открывать и закрывать клапан. Когда датчик определит, что нам нужна жидкость на выходе, в соленоиде потечет ток, благодаря которому плунжер будет действовать против пружины и поднимется из отверстия. Это позволит жидкости течь. После того, как датчик почувствует, что взято достаточное количество жидкости, он остановит ток, из-за чего плунжер снова перекроет отверстие и закроет клапан.

В случае, когда нам нужен больший поток жидкости, датчик отправит сообщение в систему питания, и она пропустит больший ток. Из-за увеличения тока магнитное поле будет увеличиваться, и плунжер поднимется больше, чем предыдущий подъем, что позволит большему количеству жидкости пройти через отверстие. Итак, по требованию датчик пропускает ток и в соответствии с этим плунжер поднимается.

Типы электромагнитных клапанов

Электромагнитный клапан прямого действия:

Это самый простой тип электромагнитного клапана. Для открытия и закрытия клапана не требуется никаких внешних усилий. Он очень быстродействующий, чем другие типы. Обычно он бывает двух типов: один NC (нормально закрытый), а другой NO (нормально открытый). В нормальном клапане плунжер находится в открытом состоянии при отсутствии тока, поскольку ток течет, он запирает отверстие плунжером и останавливает поток жидкости. Прямо противоположный процесс происходит в клапане NC.

Пилотный электромагнитный клапан:

Это более сложный тип электромагнитного клапана. Здесь мы вводим диафрагму внутрь клапана. В этом клапане мы разделяем впускной и выпускной порт диафрагмой. Над диафрагмой находится одна камера, которая всегда находится под давлением поступающей жидкости и удерживает диафрагму в закрытом состоянии. Когда на соленоид подается питание, он поднимает плунжер, благодаря чему давление внутри камеры над диафрагмой уменьшается. После этого за счет снижения давления в камере откроется диафрагма и начнется подача жидкости. Посмотрите видео ниже, чтобы понять работу клапана. Он требует меньше энергии, чем электромагнитный клапан прямого действия.

Двухходовой электромагнитный клапан:

Имеет два отверстия для потока жидкости. Он находится в нормально закрытом состоянии, так как плунжер поднимется, и жидкость будет проходить.

Трехходовой электромагнитный клапан:

Имеет внутри клапана три отверстия и два отверстия. Отверстие открывается и закрывается попеременно. Доступны две различные конструкции: 1) Два впускных отверстия и одно выпускное отверстие. 2) Два выпускных отверстия и одно впускное отверстие. Первый используется, когда нам нужно смешать две жидкости, а второй используется, когда нам нужно разделить один поток на два.

Четырехходовой электромагнитный клапан:

Содержит два впускных отверстия под давлением и два выпускных отверстия нагнетания.
