Как соединить трубу ПНД с полипропиленовой



Нередко бывают случаи, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из разных материалов. В этой статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.

Виды соединения полипропиленовой трубы

Полипропиленовые фитинги

Для соединения полипропиленовой трубы с другими видами труб существуют специальные фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с такого же диаметра резьбой на другой трубе. Резьба на фитинге может быть внутренней или наружной. Также есть комбинированные муфты. Мы их рассмотрим позже.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Такой вид соединения применяется в трубах большого размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую потом надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы одинакового диаметра, и затягивается накидными гайками.

Виды соединения ПНД труб

Виды фитингов для ПНД труб

Труба ПНД имеет примерно такие же устройства для соединения. Самое распространенное – цанговое соединение. Для соединения труб используют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется внутрь трубы, надевается зажимная гайка и плотно затягивается.

Обратите внимание! Зажимную гайку нельзя очень сильно зажимать, иначе она может лопнуть или цанга раздавит край трубы.

После соединения цанги на другой край муфты с резьбой можно накручивать другую трубу с резьбой такого же диаметра.

Фланец ПНД

Фланцевое соединение ПНД труб выполняется аналогично соединению, описанному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Соединение двух труб

Используя рассмотренные выше приспособления для труб, можно без труда соединить ПНД трубу с полипропиленовой.

  • В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
  • Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.

Комбинированные муфты

Фитинг полипропиленовый наружный

Если с цанговым соединением для ПНД трубы все ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте вкратце их рассмотрим:

  1. Муфта с внутренней резьбой служит для соединения трубопровода с другого типа трубой или приборами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной внутрь металлической муфтой, на которой внутри нарезана резьба.
  2. Муфта с наружной резьбой выполняет те же функции, что и рассмотренная выше. Отличается лишь тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
  3. Муфта с внутренней резьбой под ключ состоит из полипропиленовой заготовки, в которую впрессована металлическая втулка, выступающая за край полипропилена металлическими гранями. Грани рассчитаны под рожковый ключ. Внутри грани нарезана резьба. Такую втулку удобно накручивать ключом на другую резьбу. Также есть модели муфт с гранями под ключ.
  4. Муфта с наружной резьбой под ключ – то же самое, что и муфта, описанная в 3 пункте, только имеет наружную резьбу.
  5. Разъемная муфта с внутренней резьбой состоит из двух металлических частей под рожковый ключ. Причем одна металлическая часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод или снимать приборы. Другое название этой муфты – американка. Раскручивается она двумя ключами.
  6. Разъемная муфта с наружной резьбой похожа на предыдущий вид американки. Отличие лишь в наружной резьбе вместо внутренней.
  7. Муфта с накидной гайкой состоит из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается так же, как и американка: в местах необходимого разъема трубопровода.

Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой есть цанга с подобной резьбой.

Пайка ПП фитингов

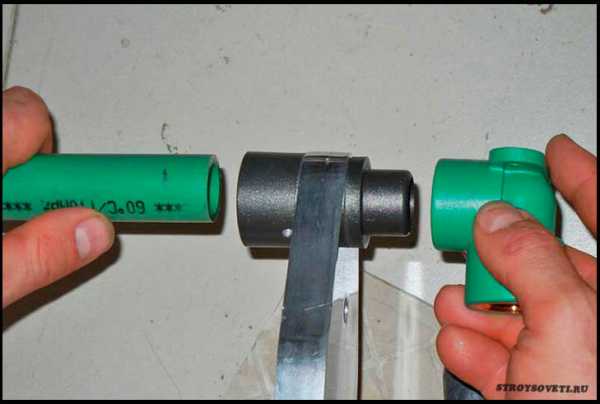

Труба ПП подготовлена к стыковке с ПНД трубой

Прежде чем соединить две трубы фитингами, их надо закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Теперь рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги с трубой соединяется при помощи пайки специальным паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260оC. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. Трубу и фитинг одновременно надевают на разогретые насадки. После разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки завершен.

Прочитав эту статью, вы без труда соедините полипропиленовую трубу с ПНД трубой. Здесь представлены все возможные варианты правильного соединения. Есть энтузиасты, утверждающие на строительных форумах, что эти две трубы можно спаять муфтой при разных температурах. Но все дело в том, что полипропилен и ПНД состоят из разных материалов, у них разная температура плавления, поэтому такой шов может лопнуть или вообще расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на свой страх и риск.

Видео

Один из примеров, как заменить участок железной трубы на полипропиленовую. По такому же принципу можно соединять пластиковые трубы из различных материалов:

Фото

На этих фотографиях вы сможете увидеть, как еще можно подключать пластиковые трубы:

Тройник ПНД 25-1-25 с наружной резьбой можно использовать для подключения к ПП трубам Компрессионный фитинг для ПНД труб можно использовать для подключения к ПП трубам Переходник с ПП трубы на кран Подключение ПНД трубы к металлической трубе с помощью муфты Подключение ПНД трубы к металлической трубе через кран Подключение ПП трубы к металлической трубе

Последняя редакция: 23.10.2015 Автор: Александр Кривинда

+2 Рейтинг статьи Плюс Минус

Спасибо, ваш голос учтен!

Понравилась статья? ― Расскажите друзьям:

kanalizaciyavdome.ru

Как соединить трубу пнд с полипропиленовой

Часто бывают случаи, в то время, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из различных материалов. В данной статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.

Виды соединения полипропиленовой трубы

Для соединения полипропиленовой трубы с другими видами труб существуют особые фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с для того чтобы же диаметра резьбой на другой трубе. Резьба на фитинге возможно внутренней либо наружной. Кроме этого имеется комбинированные муфты. Мы их рассмотрим позднее.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Таковой вид соединения используется в трубах громадного размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую позже надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы однообразного диаметра, и затягивается накидными гайками.

Виды соединения ПНД труб

Труба ПНД имеет приблизительно такие же устройства для соединения. Самое популярное – цанговое соединение. Для соединения труб применяют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется вовнутрь трубы, надевается зажимная гайка и хорошо затягивается.

Совет! Зажимную гайку запрещено сильно зажимать, в противном случае она может лопнуть либо цанга раздавит край трубы.

По окончании соединения цанги на другой край муфты с резьбой возможно накручивать другую трубу с резьбой для того чтобы же диаметра.

Фланцевое соединение ПНД труб выполняется подобно соединению, обрисованному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Соединение двух труб

Применяя рассмотренные выше приспособления для труб, возможно легко соединить ПНД трубу с полипропиленовой.

  • В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
  • Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.

Комбинированные муфты

В случае если с цанговым соединением для ПНД трубы ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте кратко их рассмотрим:

  1. Муфта с внутренней резьбой помогает для соединения трубопровода с другого типа трубой либо устройствами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной вовнутрь железной муфтой, на которой в нарезана резьба.
  2. Муфта с наружной резьбой делает те же функции, что и рассмотренная выше. Отличается только тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
  3. Муфта с внутренней резьбой под ключ складывается из полипропиленовой заготовки, в которую впрессована железная втулка, поддерживающая край полипропилена железными гранями. Грани вычислены под рожковый ключ. В грани нарезана резьба. Такую втулку комфортно накручивать ключом на другую резьбу. Кроме этого имеется модели муфт с гранями под ключ.
  4. Муфта с наружной резьбой под ключ – то же самое, что и муфта, обрисованная в 3 пункте, лишь имеет наружную резьбу.
  5. Разъемная муфта с внутренней резьбой складывается из двух железных частей под рожковый ключ. Причем одна железная часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод либо снимать устройства. Другое наименование данной муфты – американка. Раскручивается она двумя ключами.
  6. Разъемная муфта с наружной резьбой похожа на прошлый вид американки. Отличие только в наружной резьбе вместо внутренней.
  7. Муфта с накидной гайкой складывается из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается равно как и американка: в местах нужного разъема трубопровода.

Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой имеется цанга с аналогичной резьбой.

Пайка ПП фитингов

Перед тем как соединить две трубы фитингами, их нужно закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Сейчас рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги с трубой соединяется при помощи пайки особым паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260оC. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. фитинг и Трубу в один момент надевают на разогретые насадки. По окончании разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки закончен.

Прочтя эту статью, вы легко соедините полипропиленовую трубу с ПНД трубой. Тут представлены все вероятные варианты верного соединения. Имеется энтузиасты, утверждающие на строительных форумах, что эти две трубы возможно спаять муфтой при различных температурах. Но все дело в том, что полипропилен и ПНД складываются из различных материалов, у них различная температура плавления, исходя из этого таковой шов может лопнуть либо по большому счету расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на риск и свой страх.

Видео

Один из примеров, как заменить участок металлической трубы на полипропиленовую. По такому же принципу возможно соединять пластиковые трубы из разных материалов:

Фото

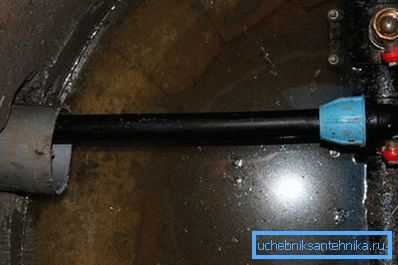

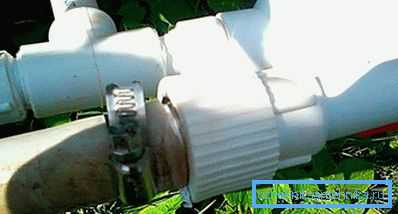

На этих фотографиях вы сможете разглядеть, как еще возможно подключать пластиковые трубы:

uchebniksantehnika.ru

Как соединять полипропиленовые, полиэтиленовые и металлопластиковые трубы

Содержание статьи:

Любой стройматериал располагает собственным эксплуатационным периодом. Когда он заканчивается, надо заменять отработавшее свое изделия. Это относится и к трубам. Сегодня изделия из полипропилена настолько легки в установке, что дают возможность полностью заменить отопительный/водопроводный комплекс без особого труда. Нужно лишь знать, как соединять полипропиленовые трубы.

Подобный материал хорош тем, что продукция обладает следующими свойствами:

  • Прочные. Они могут справиться с перепадами давления и высокотемпературным воздействием, не поменяв собственных показателей;
  • Долговечные;
  • Устойчивы к коррозийному воздействию;
  • Легко устанавливаются. Для монтажа нужно лишь разогреть их особым устройством, выполнить соединение посредством фитингов. Для того, чтобы соединить металлическую трубу с полипропиленовой также используют фитинги.

Виды продукции из полипропилена

Выделяют четыре типа изделий из полипропилена:

  • PN 25. Максимально допустимое давление – 2,5 МПа. Применяется в системах отопления, горячих водопроводах;
  • PN 20. Универсальное изделие, которое может справиться с нагрузкой до 2 МПа. Применяется в холодных/горячих водопроводных комплексах (если температура воды не больше восьмидесяти градусов Цельсия). Она высокопрочная, потому что внутри есть армирование фольгой;
  • PN 16. Предназначается для систем отопления с невысоким давлением и холодных водопроводов;
  • PN 10. Изделие с тонкими стенками, которое выдерживает нагрузку до 1 МПа. Часто используется при обустройстве теплого пола (температура не выше сорока пяти градусов), холодного водопровода (до плюс двадцати).

Чтобы подобрать продукцию, которая подойдет для ваших целей, проконсультируйтесь со специалистом. Также можно посмотреть видео, в котором рассказывается, какие трубы нужно использовать в различных ситуациях.

Инструментарий

Легкость установки – ключевое достоинство полипропилена. Понадобятся определенные материалы, специальный инструментарий:

  • трубы из полипропилена;
  • карандаш;
  • клипсы, чтобы фиксировать магистраль;
  • рулетка;
  • муфты для соединения;
  • уголки;
  • ушастик-МРВ. Он применяется для закрепления смесителя;
  • выходы МРВ с резьбой из металла;
  • паяльное устройство;
  • ножницы для предметов из пластика.

Соединение полипропиленовых труб друг с другом

Диффузионное сваривание

Сейчас вопрос, как соединить полипропиленовые трубы является популярным. Наиболее распространенным методом считается диффузионное сваривание. Для того чтобы надежно закрепить их, применяют фитинги: муфты, уголки, переходники.

Трубы из полипропилена при монтаже холодного водопроводного комплекса точно прослужат до пятидесяти лет. Приблизительно двадцать пять лет они прослужат при монтаже горячего водопровода. Помните, что продолжительность эксплуатации зависит от входного давления и температуры.

Полипропиленовая продукция весьма прочна, способна справиться с любыми изменениями в системе. Большое давление и низкотемпературные условия никоим образом не могут повлиять на длительность их эксплуатации. Высокое давление и температура, которые зафиксированы в одно время, уменьшат длительность эксплуатации труб на пять – семь лет. В домашних трубопроводах не бывает экстремальных нагрузок, которые способны деформировать их, потому не нужно волноваться.

Прибор «Фузиотерм»

Если вас интересует соединение друг с другом, обратите собственное внимание на данный аппарат. Холодные изделия из полипропилена соединяются, затем выполняется обработка стыка прибором «Фузиотерм». Если нужно сварить 2 конца труб, их вставляют в особое отверстие, имеющееся в устройстве, предварительно прогрев аппарат до двухсот шестидесяти градусов. Потом их вытаскивают и соединяют.

Раструбная пайка

Если радиус меньше двадцати миллиметров, то их возможно соединить посредством ручного сваривания. Для соединения с деталью из металла необходимо использовать иной метод. Потребуется специальный паяльник для раструбной пайки.

1. Отрежьте кусок изделия особыми ножницами. Если присутствует армировка, выполните ее обработку, зачистите слой армирования в области отреза.

2. Наденьте перчатки, разогрейте паяльник и начните паять.

3. Делайте все быстро, чтобы область стыка не деформировалась.

Соединение полипропиленовых труб с полиэтиленовыми

Как соединить полиэтиленовую трубу с полипропиленовой? Для этого используется стыковое сваривание. Торцы нагреваются, пока материал не расплавится. Затем их сжимают. Образуется стык, шов остывает. Нагревание осуществляется плоским инструментом из металла, имеющим покрытие из тефлона.

Главное преимущество подобного сваривания заключается в том, что для прокладывания прямых участков не нужно тратиться на соединяющие элементы. Минус состоит в том, что, вне зависимости от радиуса соединяемых изделий, понадобится соблюсти множество правил стыкового сваривания. Кроме того, соединение двух отрезков отнимает много времени. Теперь вам известно, как соединить трубу ПНД с полипропиленовой.

Соединение полипропиленовых труб с металлическими

Актуальным остается вопрос, как соединять полипропиленовые трубы (в условиях высокого давления) с металлическими? Существует 2 метода. Выбирать один из них нужно, отталкиваясь от радиуса.

1. Для изделий с радиусом до 20 мм нужно использовать резьбовые соединения на металлической части системы. Фитинги, с одной стороны которых есть обыкновенная муфта под монтаж к пластику, а с другой – нужная резьба, продаются повсюду. Для того чтобы герметизировать стальную резьбу, воспользуйтесь льном с олифой или же современными уплотнительными материалами. Этим вы обеспечите долговечность соединения.

2. Для размеров побольше лучше использовать фланцевые соединения. Железную резьбу с радиусом в 300 мм невозможно завинтить вручную, даже если вы силач. Так как же тогда объединить металлическую трубу и полипропиленовую, если они большого диаметра? Используйте специальные переходники, которые можно приобрести в магазине.

Резьба и фланцы позволяют соединять металлические и полипропиленовые трубы без пайки, что очень удобно.

Соединение полипропиленовых труб с металлопластиковыми

Каким образом можно соединить металлопластиковую трубу с изделием из полипропилена? Нужно использовать компрессионные фитинги. Обычно они производятся из материала, который устойчив к коррозийному воздействию (медь, латунь). Конструкция заключает в себе штуцер, кольцо, накидную гайку. Посредством их обжим фиксируется.

Когда гайку закручивают, она давит на кольцо, закрепленное на трубном участке. Обычно подобное соединение используется в водопроводных и отопительных системах.

Типы фитингов

Выполнить соединение 2 кусков из неодинаковых материалов возможно особыми фитингами. Они еще используются, когда нужно соединить сантехнику с арматурой из стали. Вставки на фитингах необходимы для прочного соединения. Они могут быть изготовлены из латуни либо хрома. Сегодня наиболее распространены следующие варианты:

  • крестовины;
  • комбинированные тройники;
  • муфтовые;
  • шаровые краны;
  • переходники (располагают внешней пластмассовой резьбой).

Правильный выбор полипропиленовых изделий

Сложно выбрать что-либо определенное из широкого ассортимента, предоставляемого множеством изготовителей. Существуют критерии, которыми необходимо руководствоваться при приобретении.

1. Изделия должны находиться в соответствии с характеристиками водопровода/системы отопления.

2. Для того чтобы качественно собрать систему, нужно приобретать все детали у одного изготовителя. Подобный подход позволит создать надежную и долговечную конструкцию.

3. При выборе обращайте внимание на качество трубопроводов, фитингов. Оценивайте следующее:

  • гладкость внутренней/наружной поверхности;
  • наличие трещин, сколов, пузырей, неоднородной структуры, посторонних частиц;
  • правильность геометрии;
  • одинаковая толщина стен.

4. Помните, что полипропиленовые изделия предназначены для эксплуатации при температуре не меньше минус двадцати. Спросите в магазине, как хранить их зимой. Неправильное хранение приводит к деформации изделий.

5. Если по водопроводу будет идти вода для питья, поинтересуйтесь у продавца, соответствует ли товар нормам санитарии и гигиены.

6. Покупайте лишь прямые трубы, без изгибов. В магазинах они хранятся вертикально, поэтому постепенно они изгибаются, перестают быть ровными. Обязательно обращайте на это внимание.

7. Выбирайте изделия от проверенных изготовителей, которые хорошо зарекомендовали себя, имеют все необходимые сертификаты. Стараясь сэкономить, можно купить низкокачественное изделие, которое не сможет прослужить вам весь эксплуатационный период. Поэтому лучше заплатить побольше один раз, чем потом тратиться снова и проводить сложный ремонт водопровода/отопительного комплекса.


Советуем почитать:










stroysoveti.ru

Как соединить трубу ПНД - соединение труб ПНД

Сегодня на рынке труб одним из лидеров являются изделия из полимерных материалов. Полиэтиленовые трубопроводы обладают значительными преимуществами по сравнению с продукцией идентичного назначения. Эти трубы более востребованы, чем стальные и латунные, медные и оцинкованные, ПВХ и металлопластиковые. Трубы ПНД применяются для транспортировки жидкостей самого разнообразного состава. Они нетяжелые, гибкие, легко монтируются. Кроме того, они могут соединяться между собой в трубопроводы с помощью многих доступных методов. В этой статье мы поговорим о том, как соединить трубу ПНД.

Способы соединения труб ПНД

Способы соединения

Соединение труб ПНД практически выполняется двумя способами. Первый способ можно разделить на:

  • стыковую сварку;
  • электромуфтовую сварку.

Второй способ предусматривает:

  • муфтовое соединение;
  • компрессионное фитинговое соединение.

Обратите внимание! При оборудовании самотечных трубопроводов широкое применение имеет разъемное соединение, так как работы по его устройству выполняются сравнительно быстро и просто. Если же трубопровод предназначен для работы под давлением, рекомендуется сварное соединение.

Исполнение разъемных соединений

Фитинги

Так как канализационные трубопроводы являются безнапорными, к их соединениям предъявляются заниженные требования по сравнению с водопроводными. Они делятся на:

  • раструбные соединения, при которых гладкий торец одного трубопровода заводят в раструб другого конструктивного элемента. Герметичность соединения обеспечивается силиконовыми или резиновыми манжетами с эластичными свойствами;
  • фитинговые соединения, обеспечивающие соединение двух торцов трубопроводов специальной фасонной деталью, называемой фитингом.

Муфтовое соединение

Широкое применение при монтаже трубопроводов имеют муфтовые соединения из полиэтилена с применением метода экструзии. С помощью муфтовых соединений можно быстро, надежно и без лишнего оборудования соединить торцы трубопроводов.

Виды муфт

Этот способ соединения имеет следующие преимущества:

  • высокая устойчивость к воздействиям механического происхождения и к температурным перепадам;
  • надежность соединительного крепления и долговечность трубопроводов;
  • широкая сфера использования. Данный соединительный вид применяется при оборудовании трубопроводов фактически самого разнообразного предназначения;
  • малая стоимость полиэтиленовых соединительных деталей.
Муфтовое соединение

Для монтажа трубопроводов применяются следующие муфтовые разновидности:

  • Компрессионные муфты, которые выпускаются с внутренней и наружной резьбой. Такие соединительные элементы применяются при монтаже систем подачи воды и газа.
  • Соединительные муфты, которые являются самыми простыми – соединяют концы трубопроводов с одинаковыми диаметрами.
  • Редукционные муфты, которые являются переходными при креплении трубопроводных элементов с разными диаметрами.

Компрессионное фитинговое соединение

Монтаж компрессионных фитингов

С помощью компрессионных фитингов соединять полиэтиленовые трубы довольно легко. Выполняется такое крепление в следующей очередности:

  • Фитинг разбирается с вывертом накидной гайки.
  • Проводится подготовка конца трубы к соединению, а именно: загрязнения удаляются, по диаметру снимается фаска, для чего применяется фаскосниматель или острый строительный нож.
  • На трубе маркируют отметку глубины входа трубы в фитинг.
  • Прежде чем вогнать трубу в фитинг, для облегчения этой работы ее натирают смазкой из силикона или обычным намокшим мылом.
  • После того как труба с применением силы введена в фитинг на нужную глубину, накидная гайка затягивается обратно.

Обратите внимание! Гайку обязательно закручивать только руками, так как при использовании гаечного ключа можно перестараться.

Компрессионное фитинговое соединение

Исполнение неразъемных соединений

При монтаже напорных трубопроводов наиболее приемлемыми являются сварные соединения неразъемного типа. Монтировать их несложно и при этой операции особой квалификации не требуется.

Стыковая сварка

Теперь поговорим о соединении труб ПНД с помощью стыковой сварки. Для этого нужно приобрести специальный паяльник, применяемый в работе с полимерными трубами. Так как стоит он небольших денег, существенных финансовых затрат не потребуется – профессиональные мастера обойдутся значительно дороже. Работы выполняются в следующей очередности:

  • в зажимных лапах сварочного аппарата закрепляются концы трубопроводов, которые будут свариваться, и проводится центровка;
  • происходит разогрев поверхностей до начального плавления;
  • убирается паяльник, и между собой сжимаются расплавленные поверхности;
  • далее происходит естественное охлаждение образовавшегося шва.

Электромуфтовая сварка

Этот способ не намного сложнее предыдущего, но требует использования специальных муфт со вставленными электрическими спиралями, которые разогревают элемент при подаче напряжения. В итоге элементы соединения свариваются с поверхностью муфты. Чтобы процесс сварки прошел нормально, нужно:

  • предварительно зачистить торцы свариваемых труб,
  • обеспечить статичное состояние деталей соединения во время сварки.

Плюсом этого метода соединения является простота выполняемых работ. Ощутимый минус – дороговизна электрических муфт. Если планируется большое количество соединений, то лучше применить контактную сварку.

Соединение с металлическими трубами

Стыковка труб ПНД с металлическими

Чтобы соединить трубы из полиэтилена и металла, используют два метода соединения:

  • Резьбовые соединения для труб с маленьким диаметром. В этом случае нужно купить фитинги специального назначения, которые с одной стороны должны иметь нарезанную резьбу для стыковки с металлической трубой, с другой – муфту идеальной гладкости для крепления с трубой ПНД.
  • Фланцевое соединение для труб с большим диаметром. В этом случае к полиэтиленовым трубам привариваются буртовые втулки, которые дают возможность использовать на ее поверхности дополнительный фланец, стягивающийся с фланцем металлической трубы с помощью шпилек и гаек.

Для того чтобы выбрать нужное соединение, нужно сопоставить все плюсы и минусы каждого, посмотреть видео о том, как соединяются трубы ПНД, сделать пробную попытку, и можно приступать к основным работам.

Видео

Из этого видео вы узнаете, как сделать монтаж компрессионной муфты:

Последняя редакция: 04.03.2015 Автор: Ярослав Врубель

trubyinfo.ru

Как соединить трубу ПНД с полипропиленовой - соединение труб из разнородного материла фото

Как соединить трубу пнд с полипропиленовой

Нередко бывают случаи, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из разных материалов. В этой статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.

Виды соединения полипропиленовой трубы

Для соединения полипропиленовой трубы с другими видами труб существуют специальные фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с такого же диаметра резьбой на другой трубе. Резьба на фитинге может быть внутренней или наружной. Также есть комбинированные муфты. Мы их рассмотрим позже.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Такой вид соединения применяется в трубах большого размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую потом надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы одинакового диаметра, и затягивается накидными гайками.

Виды соединения ПНД труб

Труба ПНД имеет примерно такие же устройства для соединения. Самое распространенное – цанговое соединение. Для соединения труб используют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется внутрь трубы, надевается зажимная гайка и плотно затягивается.

Обратите внимание! Зажимную гайку нельзя очень сильно зажимать, иначе она может лопнуть или цанга раздавит край трубы.

После соединения цанги на другой край муфты с резьбой можно накручивать другую трубу с резьбой такого же диаметра.

Фланцевое соединение ПНД труб выполняется аналогично соединению, описанному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Соединение двух труб

Используя рассмотренные выше приспособления для труб, можно без труда соединить ПНД трубу с полипропиленовой.

  • В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
  • Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.

Комбинированные муфты

Если с цанговым соединением для ПНД трубы все ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте вкратце их рассмотрим:

  1. Муфта с внутренней резьбой служит для соединения трубопровода с другого типа трубой или приборами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной внутрь металлической муфтой, на которой внутри нарезана резьба.
  2. Муфта с наружной резьбой выполняет те же функции, что и рассмотренная выше. Отличается лишь тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
  3. Муфта с внутренней резьбой под ключ состоит из полипропиленовой заготовки, в которую впрессована металлическая втулка, выступающая за край полипропилена металлическими гранями. Грани рассчитаны под рожковый ключ. Внутри грани нарезана резьба. Такую втулку удобно накручивать ключом на другую резьбу. Также есть модели муфт с гранями под ключ.
  4. Муфта с наружной резьбой под ключ – то же самое, что и муфта, описанная в 3 пункте, только имеет наружную резьбу.
  5. Разъемная муфта с внутренней резьбой состоит из двух металлических частей под рожковый ключ. Причем одна металлическая часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод или снимать приборы. Другое название этой муфты – американка. Раскручивается она двумя ключами.
  6. Разъемная муфта с наружной резьбой похожа на предыдущий вид американки. Отличие лишь в наружной резьбе вместо внутренней.
  7. Муфта с накидной гайкой состоит из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается так же, как и американка: в местах необходимого разъема трубопровода.

Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой есть цанга с подобной резьбой.

Пайка ПП фитингов

Прежде чем соединить две трубы фитингами, их надо закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Теперь рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги с трубой соединяется при помощи пайки специальным паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260 о C. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. Трубу и фитинг одновременно надевают на разогретые насадки. После разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки завершен.

Прочитав эту статью, вы без труда соедините полипропиленовую трубу с ПНД трубой. Здесь представлены все возможные варианты правильного соединения. Есть энтузиасты, утверждающие на строительных форумах, что эти две трубы можно спаять муфтой при разных температурах. Но все дело в том, что полипропилен и ПНД состоят из разных материалов, у них разная температура плавления, поэтому такой шов может лопнуть или вообще расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на свой страх и риск.

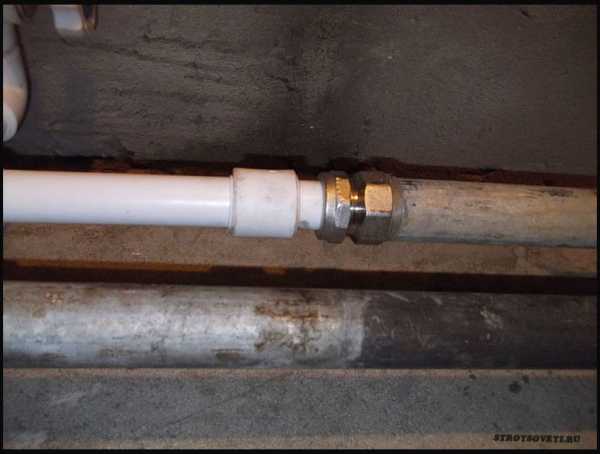

Один из примеров, как заменить участок железной трубы на полипропиленовую. По такому же принципу можно соединять пластиковые трубы из различных материалов:

Фото

На этих фотографиях вы сможете увидеть, как еще можно подключать пластиковые трубы:

http://kanalizaciyavdome.ru

legkoe-delo.ru

Соединение труб ПНД - способы и технологии стыковки

Слабое место любого трубопровода – соединения. Не исключение и трубы из полиэтилена низкого давления (ПНД), применяющиеся для подачи воды и природного газа. Их длительную и безаварийную эксплуатацию обеспечит только правильное соединение ПНД труб, ведь сам полиэтилен достаточно прочен и долговечен.

Виды и способы стыковки

Инженерные сети выполняются не только из полиэтилена, но и других материалов, которые нужно соединять друг с другом. В процессе производства работ исполнителям приходится соединять коммуникации из таких материалов:

• трубопроводы ПНД — между собой;

• соединение ПНД труб с металлическими участками или арматурой;

• выполнение стыков полиэтилена с магистралями из других полимеров – полипропилена и металлопластика.

В зависимости от условий прокладки и перемещаемой среды (вода или газ), а также с учетом требований строительных норм выбирается способ, каким должны соединяться трубы:

1. Разъемное фланцевое.

2. Разборное соединение ПНД труб компрессионными фитингами без использования специальных инструментов.

3. Неразъемное. Производится методом сваривания деталей.

При малых диаметрах на неответственных участках водопроводов трубы соединяются компрессионными фитингами. Стыковка посредством сварки подходит для любых перемещаемых сред, размеров магистралей и условий прокладки. Исключение – соединение трубы ПНД со стальной трубой и участками из других полимеров. Фланцы ставятся на стыках водопроводов большого диаметра (DN50 и более), газопроводах, а также при подключении к запорной арматуре.

Согласно нормам, соединение ПНД труб под землей должно выполняться методом сварки, а в местах разборных стыков необходимо устраивать водопроводные колодцы.

Использование компрессионных фитингов

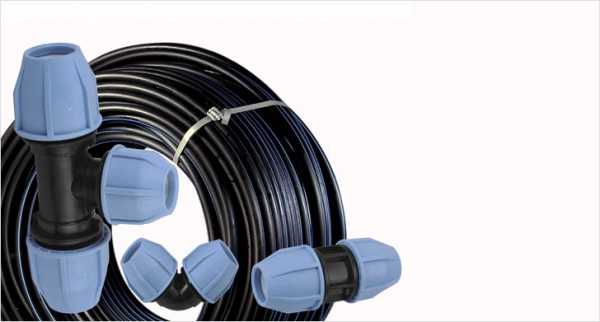

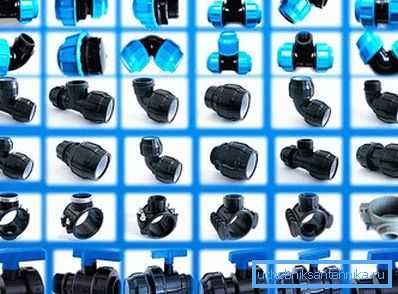

Фитинги — это фасонные изделия (колена, тройники, переходы), изготавливаемые из пластика либо латуни. С их помощью стыковать трубопроводы достаточно просто, поскольку не требуется специального инструмента и оборудования. С другой стороны, соединение труб ПНД фитингами — не самое надежное, его нельзя применять при подземной прокладке магистрали с последующей засыпкой в траншее. Хотя на практике владельцы частных домов зарывают подобные стыки в землю под свою ответственность.

Нормами не допускается соединять компрессионными фитингами инженерные сети, подводящие природный газ.

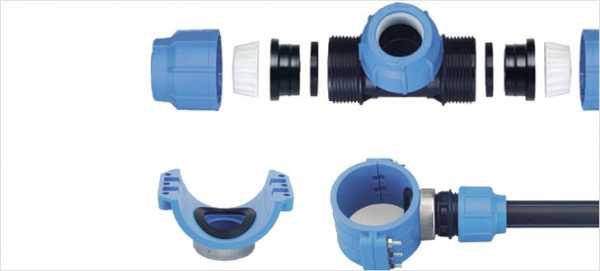

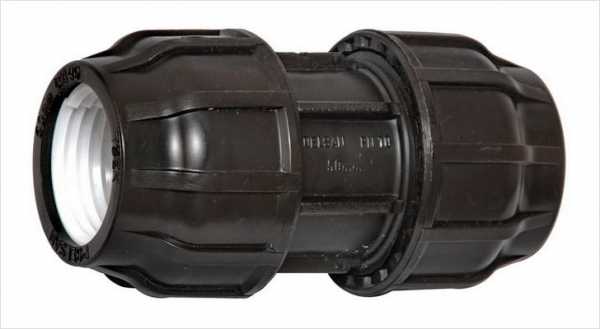

Надежное соединение трубы ПНД с фитингом осуществляется гайкой, прижимающей цангу и зажимное кольцо, герметизацию обеспечивает резиновое уплотнительное кольцо. Конструкция фасонных изделий из латуни немного отличается: прижимное кольцо, куда надавливает цанга, имеет прорезь и острую насечку с внутренней стороны. При закручивании гайки насечка врезается в полиэтилен, не давая элементу двигаться.

Технология соединения труб ПНД фитингами выглядит следующим образом (пошагово):

1. Отрезать участок отмеренной длины, лучше труборезом для пластиковых труб (как вариант - таким). Обычная ножовка оставит заусеницы, которые придется удалять острым ножом.

2. Фитинг разобрать, оставив внутри резиновые кольца.

3. Детали надеть на трубопровод в таком порядке: гайка, цанга в виде конуса, компрессионное кольцо.

По теме

668

Иранские СМИ сообщили, что президент республики Хасан Роухани заявил о намерении Ирана продолжать борьбу против Соединенных Штатов, которая в итоге поставит США на колени.

4. Вставить трубу в отверстие до упора, приложив некоторое усилие.

5. Сдвинув все детали к фитингу, закрутить и зажать гайку от руки.

Разборное соединение трубы ПНД с краном или задвижкой осуществляется через компрессионный переходник, имеющий ответную часть в виде резьбы либо фланца. Резьбу крана перед закручиванием следует запаковать льном, а между фланцами установить прокладку и стянуть болтами.

Присоединение методом сваривания

Сварные способы соединения являются наиболее надежными и долговечными, хотя и требуют наличия оборудования и строгого соблюдения технологии. Существует 2 метода сваривания:

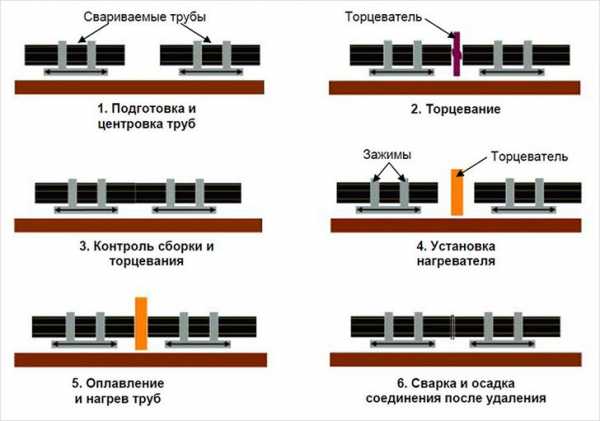

1. Встык. Нагревательные элементы сварочного аппарата разогревают соединяемые торцы до определенной температуры, отчего они сплавляются в единый монолитный участок.

2. Электросварными муфтами со встроенной нагревательной спиралью.

Выполняя стыковую сварку, необходимо зафиксировать всю конструкцию, чтобы она не двигалась. Не менее важно выдержать время прогрева, дабы соединение получилось надежным. Сваркой производится и фланцевое соединение ПНД труб, для чего к торцу припаивается специальная втулка, а фланец надевается на трубопровод заранее.

Сваривать участки можно под разными углами, если исполнитель имеет достаточную квалификацию. Более удобный способ – сделать поворот либо врезку, используя литые фитинги, предназначенные для пайки.

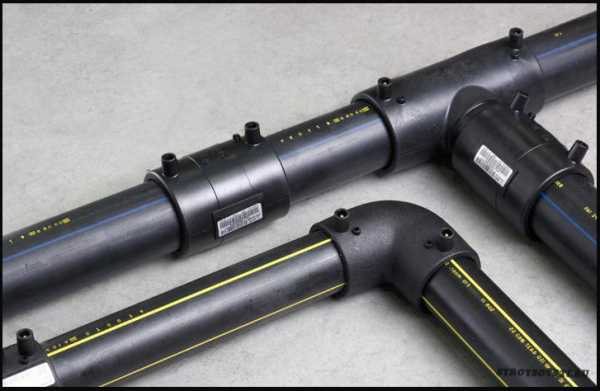

Электросварная муфта оснащена собственным нагревательным элементом в виде спирали. Соединение трубы ПНД происходит так: зачищенные концы трубопроводов вставляются в муфту, к ее контактам подключаются провода от аппарата, предназначенного для данного вида работ. Спирали разогревают пластик муфты до сплавления с ПНД. Время нагрева сварочный аппарат определяет самостоятельно, руководствуясь штрих-кодом на шильдике изделия.

Перед свариванием участков водопровода важно удостовериться, что их материал одинаков. Нельзя варить детали из полиэтилена разных марок, например, ПЭ80 и ПЭ100. Стык выйдет ненадежным, невзирая на то, что может пройти первичную проверку под давлением. По той же причине недопустимо выполнять сварное соединение трубы ПНД с полипропиленом и прочими полимерами.

Стыковка с трубопроводами из разных материалов

Переход с пластика на металл – одно из наиболее распространенных соединений. Выполнить его чисто на сварке невозможно по понятным причинам. Поэтому соединение трубы ПНД с металлической трубой производится 2 путями:

• через компрессионный или литой фитинг с резьбой;

• на болтах, стягивающих фланцы.

Первый вариант – для магистралей малого диаметра, где есть возможность нарезать наружную трубную резьбу ручной леркой. Затем на нее накручивается переходник или компрессионный фитинг, присоединяемый к полиэтиленовому участку. Трубопроводы диаметром DN50 и более соединяются на фланцах, закрепляемых различными видами сварки.

Поскольку выполнять соединение труб ПНД с полипропиленовой водопроводной сетью посредством сварки недопустимо, остается только стыковка на резьбе либо фланцах. Правило действует такое же, как при переходе на металл: диметры до 50 мм соединяются через компрессионные фитинги, свыше 50 мм – с помощью фланцев.

Хотя металлопластиковые трубопроводы тоже сделаны из полиэтилена, их нельзя сваривать с изделиями из ПНД. Причина — разные марки полиэтилена и алюминиевая армировка в стенках металлопласта. Кроме того, их максимальный размер (DN40) не позволяет применять для стыковки фланцы. Соединение трубы ПНД с металлопластиковой системой выполняется только через компрессионный либо приварной фитинг с внутренней резьбой. Ответная часть со стороны металлопласта — тоже фитинг, но с резьбой наружной. Можно применить 2 элемента с наружными резьбами, соединив их муфтой.

versia.ru

Соединение труб ПНД - способы и технологии стыковки

Слабое место любого трубопровода – соединения. Не исключение и трубы из полиэтилена низкого давления (ПНД), применяющиеся для подачи воды и природного газа. Их длительную и безаварийную эксплуатацию обеспечит только правильное соединение ПНД труб, ведь сам полиэтилен достаточно прочен и долговечен. Виды и способы стыковки Инженерные сети выполняются не только из полиэтилена, но и других материалов, которые нужно соединять друг с другом. В процессе производства работ исполнителям приходится соединять коммуникации из таких материалов:
• трубопроводы ПНД — между собой;
• соединение ПНД труб с металлическими участками или арматурой;
• выполнение стыков полиэтилена с магистралями из других полимеров
– полипропилена и металлопластика.
В зависимости от условий прокладки и перемещаемой среды (вода или газ), а также с учетом требований строительных норм выбирается способ, каким должны соединяться трубы:
1. Разъемное фланцевое.
2. Разборное соединение ПНД труб компрессионными фитингами без использования специальных инструментов.
3. Неразъемное.
Производится методом сваривания деталей. При малых диаметрах на неответственных участках водопроводов трубы соединяются компрессионными фитингами. Стыковка посредством сварки подходит для любых перемещаемых сред, размеров магистралей и условий прокладки. Исключение – соединение трубы ПНД со стальной трубой и участками из других полимеров. Фланцы ставятся на стыках водопроводов большого диаметра (DN50 и более), газопроводах, а также при подключении к запорной арматуре. Согласно нормам, соединение ПНД труб под землей должно выполняться методом сварки, а в местах разборных стыков необходимо устраивать водопроводные колодцы. Использование компрессионных фитингов Фитинги — это фасонные изделия (колена, тройники, переходы), изготавливаемые из пластика либо латуни. С их помощью стыковать трубопроводы достаточно просто, поскольку не требуется специального инструмента и оборудования. С другой стороны, соединение труб ПНД фитингами — не самое надежное, его нельзя применять при подземной прокладке магистрали с последующей засыпкой в траншее. Хотя на практике владельцы частных домов зарывают подобные стыки в землю под свою ответственность. Нормами не допускается соединять компрессионными фитингами инженерные сети, подводящие природный газ. Надежное соединение трубы ПНД с фитингом осуществляется гайкой, прижимающей цангу и зажимное кольцо, герметизацию обеспечивает резиновое уплотнительное кольцо. Конструкция фасонных изделий из латуни немного отличается: прижимное кольцо, куда надавливает цанга, имеет прорезь и острую насечку с внутренней стороны. При закручивании гайки насечка врезается в полиэтилен, не давая элементу двигаться.
Технология соединения труб ПНД фитингами выглядит следующим образом (пошагово):
1. Отрезать участок отмеренной длины, лучше труборезом для пластиковых труб (как вариант — таким). Обычная ножовка оставит заусеницы, которые придется удалять острым ножом.
2. Фитинг разобрать, оставив внутри резиновые кольца.
3. Детали надеть на трубопровод в таком порядке: гайка, цанга в виде конуса,
компрессионное кольцо.
4. Вставить трубу в отверстие до упора, приложив некоторое усилие.
5. Сдвинув все детали к фитингу, закрутить и зажать гайку от руки. Разборное соединение трубы ПНД с краном или задвижкой осуществляется через компрессионный переходник, имеющий ответную часть в виде резьбы либо фланца. Резьбу крана перед закручиванием следует запаковать льном, а между фланцами установить прокладку и стянуть болтами.

Присоединение методом сваривания Сварные способы соединения являются наиболее надежными и долговечными, хотя и требуют наличия оборудования и строгого соблюдения технологии.
Существует 2 метода сваривания:
1. Встык. Нагревательные элементы сварочного аппарата разогревают соединяемые торцы до определенной температуры, отчего они сплавляются в единый монолитный участок.
2. Электросварными муфтами со встроенной нагревательной спиралью. Выполняя стыковую сварку, необходимо зафиксировать всю конструкцию, чтобы она не двигалась. Не менее важно выдержать время прогрева, дабы соединение получилось надежным.
Сваркой производится и фланцевое соединение ПНД труб, для чего к торцу припаивается специальная втулка, а фланец надевается на трубопровод заранее. Сваривать участки можно под разными углами, если исполнитель имеет достаточную квалификацию.
Более удобный способ – сделать поворот либо врезку, используя литые фитинги, предназначенные для пайки. Электросварная муфта оснащена собственным нагревательным элементом в виде спирали. Соединение трубы ПНД происходит так: зачищенные концы трубопроводов вставляются в муфту, к ее контактам подключаются провода от аппарата, предназначенного для данного вида работ. Спирали разогревают пластик муфты до сплавления с ПНД. Время нагрева сварочный аппарат определяет самостоятельно, руководствуясь штрих-кодом на шильдике изделия. Перед свариванием участков водопровода важно удостовериться, что их материал одинаков. Нельзя варить детали из полиэтилена разных марок, например, ПЭ80 и ПЭ100. Стык выйдет ненадежным, невзирая на то, что может пройти первичную проверку под давлением. По той же причине недопустимо выполнять сварное соединение трубы ПНД с полипропиленом и прочими полимерами. Стыковка с трубопроводами из разных материалов Переход с пластика на металл – одно из наиболее распространенных соединений. Выполнить его чисто на сварке невозможно по понятным причинам. Поэтому соединение трубы ПНД с металлической трубой производится 2 путями: • через компрессионный или литой фитинг с резьбой; • на болтах, стягивающих фланцы. Первый вариант – для магистралей малого диаметра, где есть возможность нарезать наружную трубную резьбу ручной леркой. Затем на нее накручивается переходник или компрессионный фитинг, присоединяемый к полиэтиленовому участку. Трубопроводы диаметром DN50 и более соединяются на фланцах, закрепляемых различными видами сварки. Поскольку выполнять соединение труб ПНД с полипропиленовой водопроводной сетью посредством сварки недопустимо, остается только стыковка на резьбе либо фланцах. Правило действует такое же, как при переходе на металл: диметры до 50 мм соединяются через компрессионные фитинги, свыше 50 мм – с помощью фланцев. Хотя металлопластиковые трубопроводы тоже сделаны из полиэтилена, их нельзя сваривать с изделиями из ПНД. Причина — разные марки полиэтилена и алюминиевая армировка в стенках металлопласта. Кроме того, их максимальный размер (DN40) не позволяет применять для стыковки фланцы.

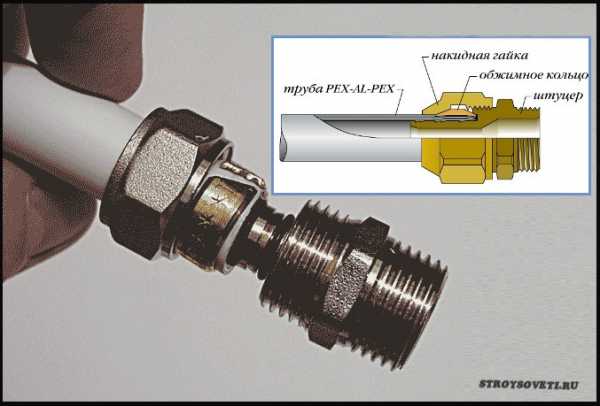

Соединение трубы ПНД с металлопластиковой системой выполняется только через компрессионный либо приварной фитинг с внутренней резьбой. Ответная часть со стороны металлопласта — тоже фитинг, но с резьбой наружной. Можно применить 2 элемента с наружными резьбами, соединив их муфтой.

https://versia.ru

polymers.com.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
