Как соединить трубу пнд с полипропиленовой: виды и методы

Новые инженерные системы все чаще создаются при использовании трубопроката из полипропилена и полиэтилена низкого давления. Нередко трубопроводы из ПП и ПНД приходится соединять между собой. Это позволяет не демонтировать уже проложенные коммуникации из полиэтилена низкого давления.

Поэтому полезно будет узнать, как соединить ПНД трубу с полипропиленовой трубой при модернизации и ремонте существующей сети. Информация особенно пригодится начинающим мастерам.

Виды стыковки

Популярный способ производства современных трубных изделий — использование стиролов. Материалы позволяют изготавливать прочные, устойчивые перед агрессивными средами трубопроводы.

Пластиковый водопровод

Они применяются при монтаже водопровода с горячей и холодной водой. При этом существует несколько методов стыковки пластикового трубопроката.

ПП трубопроводы

Трубопроводные полипропиленовые детали соединяются между собой с помощью пайки. В этом случае стыкуемые элементы системы нагреваются с помощью специального сварочного оборудования. Его обычно называют паяльников или утюгом.

Разогрев ПП деталей осуществляется до 260 градусов. Потом один элемент вставляется в другой. Свариваемый участок фиксируется в неподвижном положении, пока не произойдет остывание расплавленного полимера.

Стыковка с другими видами трубопроката выполняется при использовании специальных комбинированных муфт. Они представляют собой ПП изделия, с одной стороны которых впрессована металлическая втулка с наружной или внутренней резьбой.

Другой конец фитинга имеет вид патрубка из полипропилена. Именно эта часть спаивается с ПП трубой. Другая сторона муфты позволяет выполнить резьбовое соединение с трубопроводом из иного материала или с сантехнической арматурой.

Набор фитингов

Производители выпускают ПП комбинированные муфты с гранями под ключ. Такие фитинги сначала накручиваются или вкручиваются в трубопровод из другого материала, а потом свариваются специальным паяльником с ПП трубой.

Для стыковки разнородных труб также применяются американки. Это разборные соединительные элементы с накидной гайкой и уплотнительным материалам.

Они изготавливаются только из металла с резьбами на обоих концах или имеют с одной стороны патрубок из полипропилена. Американки затягиваются при минимальных усилиях.

ПНД трубопроводы

Участки трубопровода из полиэтилена низкого давления соединяются с помощью создания сварного шва или фитингов. Во втором случае герметичность стыка зависит от качества соединительных элементов и соблюдения технологии монтажа.

Монтаж водопровода

Сварной шов создается при использовании специального оборудования. Монтаж выполняется с помощью электромуфты или методом «стык в стык». Применение сварки подразумевает создание неразъемного соединения.

Чтобы стык можно было разобрать при необходимости, применяют специальные герметичные детали. Это недорогие ПНД фитинги многократного использования. В их конструкции присутствует прижимная гайка, от степени затягивания которой зависит герметичность соединения.

Производятся также специальные фитинги для соединения трубопроводов из разнородных материалов. Такие элементы на одном конце имеют резьбу, а другая их сторона представляет собой гладкий патрубок из ПНД с прижимной гайкой.

Существуют и другие варианты стыковки трубопроводов из разных материалов. Они будут описаны ниже.

Соединение труб ПНД и полипропиленовых между собой

Выполнить соединение ПНД и полипропиленовой трубы с помощью сварочного оборудования не получится. Смешивание разных полимеров станет причиной деформации стыка из-за появления трещин. Для соединения разнородных материалов применяются другие способы.

Резьбовые фитинги

Для монтажа соединительного резьбового модуля на концах труб из полиэтилена и полипропилена применяется сварка. Специальное оборудование предназначено для расплавления полимера. Это позволяет получить монолитный шов.

Муфта резьбовая соединительная

В начале процесса соединительный элемент разбирается. Потом одна его часть припаивается к концу трубопровода из полипропилена, а другая половина соединяется при помощи сварки с полиэтиленовой частью.

Эти действия позволят создать стык, который при необходимости всегда можно будет разобрать. Если же нужно выполнить неразъемное соединение, применяются специальные модули с закладными нагревающимися деталями.

Цанговые муфты

Для создания разборного стыка между отводами из ПП и ПНД применяются цанговые муфты. В состав такого модуля входит цанга, зажимная гайка, стопорное кольцо, резьба и ответная часть.

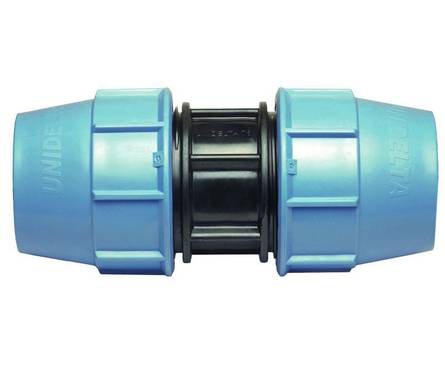

Цанговая муфта

Производители выпускают разные виды цанговых муфт. В начале процесса каждая из них разбирается. Потом цанга вставляется в полиэтиленовую трубу и зажимается стопорным кольцом при затягивании гайки без лишних усилий. В противном случае может лопнуть прижимной модуль или произойдет деформация края трубы.

На следующем этапе ответная часть цанговой муфты фиксируется паяльником на полипропиленовом трубопроводе. В завершение выполняется резьбовое соединение при использовании фум ленты, которая исключает возникновение протечек.

Фланцы

Распространенным способом соединения полипропиленовых труб с трубопроводами из полиэтилена низкого давления является использование фланцев.

Муфта соединительная фланцевая

Такие трубопроводные элементы применяются для стыковки коммуникаций большого диаметра. Дополнительно в работе используется втулка, позволяющая провести фиксацию фланцев.

Стыковка выполняет поэтапно:

  • втулки привариваются к концам разных труб/соединяются прижимной гайкой;
  • фланцы разъединяются;
  • соединительные элементы фиксируются на приваренных втулках;
  • фланцы соединяются между собой при помощи болтов и гаек.

Во время создания стыка используется уплотнительный материал. Это прокладка из резины. Она вставляется между фланцами, представляющими собой прочные металлические детали. Они выдерживают механические воздействия, перепады температуры и устойчивы перед коррозией.

Вывод и видео по теме

Видео поможет понять, как соединить трубу ПНД с полипропиленовым трубопроводом. Для этого можно использовать разные способы. Подходящий выбирается, исходя из условий монтажа, особенностей коммуникации и доступности материалов.

Мне нравится30Не нравится4

Как соединить трубу пнд с полипропиленовой

10-07-2017

Трубы

Часто бывают случаи, в то время, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из различных материалов. В данной статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.

Виды соединения полипропиленовой трубы

Для соединения полипропиленовой трубы с другими видами труб существуют особые фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с для того чтобы же диаметра резьбой на другой трубе. Резьба на фитинге возможно внутренней либо наружной. Кроме этого имеется комбинированные муфты. Мы их рассмотрим позднее.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Таковой вид соединения используется в трубах громадного размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую позже надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы однообразного диаметра, и затягивается накидными гайками.

Виды соединения ПНД труб

Труба ПНД имеет приблизительно такие же устройства для соединения. Самое популярное – цанговое соединение. Для соединения труб применяют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется вовнутрь трубы, надевается зажимная гайка и хорошо затягивается.

Совет! Зажимную гайку запрещено сильно зажимать, в противном случае она может лопнуть либо цанга раздавит край трубы.

По окончании соединения цанги на другой край муфты с резьбой возможно накручивать другую трубу с резьбой для того чтобы же диаметра.

Фланцевое соединение ПНД труб выполняется подобно соединению, обрисованному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Соединение двух труб

Применяя рассмотренные выше приспособления для труб, возможно легко соединить ПНД трубу с полипропиленовой.

  • В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
  • Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.

Комбинированные муфты

В случае если с цанговым соединением для ПНД трубы ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте кратко их рассмотрим:

  1. Муфта с внутренней резьбой помогает для соединения трубопровода с другого типа трубой либо устройствами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной вовнутрь железной муфтой, на которой в нарезана резьба.
  2. Муфта с наружной резьбой делает те же функции, что и рассмотренная выше. Отличается только тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
  3. Муфта с внутренней резьбой под ключ складывается из полипропиленовой заготовки, в которую впрессована железная втулка, поддерживающая край полипропилена железными гранями. Грани вычислены под рожковый ключ. В грани нарезана резьба. Такую втулку комфортно накручивать ключом на другую резьбу. Кроме этого имеется модели муфт с гранями под ключ.
  4. Муфта с наружной резьбой под ключ – то же самое, что и муфта, обрисованная в 3 пункте, лишь имеет наружную резьбу.
  5. Разъемная муфта с внутренней резьбой складывается из двух железных частей под рожковый ключ. Причем одна железная часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод либо снимать устройства. Другое наименование данной муфты – американка. Раскручивается она двумя ключами.
  6. Разъемная муфта с наружной резьбой похожа на прошлый вид американки. Отличие только в наружной резьбе вместо внутренней.
  7. Муфта с накидной гайкой складывается из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается равно как и американка: в местах нужного разъема трубопровода.

Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой имеется цанга с аналогичной резьбой.

Пайка ПП фитингов

Перед тем как соединить две трубы фитингами, их нужно закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Сейчас рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги с трубой соединяется при помощи пайки особым паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260оC. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. фитинг и Трубу в один момент надевают на разогретые насадки. По окончании разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки закончен.

Прочтя эту статью, вы легко соедините полипропиленовую трубу с ПНД трубой. Тут представлены все вероятные варианты верного соединения. Имеется энтузиасты, утверждающие на строительных форумах, что эти две трубы возможно спаять муфтой при различных температурах. Но все дело в том, что полипропилен и ПНД складываются из различных материалов, у них различная температура плавления, исходя из этого таковой шов может лопнуть либо по большому счету расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на риск и свой страх.

Видео

Один из примеров, как заменить участок металлической трубы на полипропиленовую. По такому же принципу возможно соединять пластиковые трубы из разных материалов:

Фото

На этих фотографиях вы сможете разглядеть, как еще возможно подключать пластиковые трубы:

Как соединить трубы из ПНД и полипропилена

Соединить трубы из ПНД и полипропилена — непростая задача. Она актуальна при прокладке новой магистрали, ремонте или модернизации существующей линии.

Сегодня мы рассмотрим виды соединения полипропиленовых труб, расскажем, как спаять ПНД муфту, использовать фланцы и подобрать цангу. Статья будет полезна опытным монтажникам и начинающим мастерам.

Можно ли спаять трубы напрямую?

Многие «умельцы» предлагают спаять ПНД и ПВХ трубу. Данный вид соединения не является безопасным. Прямое смешивание разнородных полимеров приводит к охрупчиванию соединения, появлению трещин и деформаций.

При объединении полиэтилена низкого давления и ПВХ рекомендуется использовать переходные модули. Это обеспечит высокую герметичность стыков, исключит проблемы в работе магистрали.

Монтаж ПНД трубы посредством цанги

Применение цанги обеспечит быструю подготовку соединения. Элемент относится к креплениям модульного типа. Он состоит из корпуса, стопорного кольца, прижимного модуля и ответной муфты. Одна часть цанги фиксируется паяльником, другая притягивается прижимным механизмом.

При подборе цанги учитывается диаметр труб и состав транспортируемой среды.

Фланцевое соединение

Использование фланцев при соединении полипропиленовых труб — распространенное решение. Работы проходят в несколько этапов:

  • на обе части линии надеваются фланцы;
  • торцы труб усиливаются ограничительными втулками;
  • фланцы притягиваются друг к другу посредством болтов.

Фланцы являются прочными металлическими элементами. Они устойчивы к перепадам температур, коррозии, механическому воздействию.

Прокладка магистрали посредством муфт

Соединить ПНД трубу с металлопластиком или полипропиленом помогут муфты. Это простые и надежные фитинги, ориентированные на базовые операции.

Производители предлагают несколько видов муфт:

  • муфта с внешней либо внутренней резьбой;
  • муфта с резьбой под ключ;
  • разъемные соединительные модули;
  • муфта с накидной гайкой.

При работе с резьбовыми муфтами следует соблюдать осторожность. Применение излишней физической силы может повредить резьбу. Это приведет к образованию течи, исключит дальнейшую эксплуатацию изделия.

К достоинствам муфт относятся:

  • удобство подключения;
  • быстрая замена при необходимости;
  • низкая стоимость.

Изделия используются в рамках жилых, коммерческих и производственных объектов. Они обладают длительным сроком службы, имеют значительный запас прочности.

Теперь Вы знаете, как соединить ПНД трубу с полипропиленовой. Это упростит монтаж и подбор комплектующих.

Покупка фитингов для ПНД труб

Приобрести продукцию для линий из ПНД, ПВХ и металлопластика поможет компания «ЭкоМонтаж». Организация предлагает муфты, переходники, заглушки, запорные механизмы. Товар сертифицирован, отгружается со склада предприятия.

Для оформления заявки свяжитесь с менеджерами компании. Они помогут с подбором продукции, расскажут о действующих расценках.

Заказать консультацию

Как соединить пнд с полипропиленом — Строй Обзор

На чтение 11 мин Просмотров 16 Опубликовано

Часто бывают случаи, в то время, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из различных материалов. В данной статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.

Виды соединения полипропиленовой трубы

Для соединения полипропиленовой трубы с другими видами труб существуют особые фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с для того чтобы же диаметра резьбой на другой трубе. Резьба на фитинге возможно внутренней либо наружной. Кроме этого имеется комбинированные муфты. Мы их рассмотрим позднее.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Таковой вид соединения используется в трубах громадного размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую позже надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы однообразного диаметра, и затягивается накидными гайками.

Виды соединения ПНД труб

Труба ПНД имеет приблизительно такие же устройства для соединения. Самое популярное – цанговое соединение. Для соединения труб применяют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется вовнутрь трубы, надевается зажимная гайка и хорошо затягивается.

Совет! Зажимную гайку запрещено сильно зажимать, в противном случае она может лопнуть либо цанга раздавит край трубы.

По окончании соединения цанги на другой край муфты с резьбой возможно накручивать другую трубу с резьбой для того чтобы же диаметра.

Фланцевое соединение ПНД труб выполняется подобно соединению, обрисованному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Соединение двух труб

Применяя рассмотренные выше приспособления для труб, возможно легко соединить ПНД трубу с полипропиленовой.

  • В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
  • Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.

Комбинированные муфты

В случае если с цанговым соединением для ПНД трубы ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте кратко их рассмотрим:

  1. Муфта с внутренней резьбой помогает для соединения трубопровода с другого типа трубой либо устройствами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной вовнутрь железной муфтой, на которой в нарезана резьба.
  2. Муфта с наружной резьбой делает те же функции, что и рассмотренная выше. Отличается только тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
  3. Муфта с внутренней резьбой под ключ складывается из полипропиленовой заготовки, в которую впрессована железная втулка, поддерживающая край полипропилена железными гранями. Грани вычислены под рожковый ключ. В грани нарезана резьба. Такую втулку комфортно накручивать ключом на другую резьбу. Кроме этого имеется модели муфт с гранями под ключ.
  4. Муфта с наружной резьбой под ключ – то же самое, что и муфта, обрисованная в 3 пункте, лишь имеет наружную резьбу.
  5. Разъемная муфта с внутренней резьбой складывается из двух железных частей под рожковый ключ. Причем одна железная часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод либо снимать устройства. Другое наименование данной муфты – американка. Раскручивается она двумя ключами.
  6. Разъемная муфта с наружной резьбой похожа на прошлый вид американки. Отличие только в наружной резьбе вместо внутренней.
  7. Муфта с накидной гайкой складывается из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается равно как и американка: в местах нужного разъема трубопровода.

Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой имеется цанга с аналогичной резьбой.

Пайка ПП фитингов

Перед тем как соединить две трубы фитингами, их нужно закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Сейчас рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги с трубой соединяется при помощи пайки особым паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260 о C. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. фитинг и Трубу в один момент надевают на разогретые насадки. По окончании разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки закончен.

Прочтя эту статью, вы легко соедините полипропиленовую трубу с ПНД трубой. Тут представлены все вероятные варианты верного соединения. Имеется энтузиасты, утверждающие на строительных форумах, что эти две трубы возможно спаять муфтой при различных температурах. Но все дело в том, что полипропилен и ПНД складываются из различных материалов, у них различная температура плавления, исходя из этого таковой шов может лопнуть либо по большому счету расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на риск и свой страх.

Видео

Один из примеров, как заменить участок металлической трубы на полипропиленовую. По такому же принципу возможно соединять пластиковые трубы из разных материалов:

На этих фотографиях вы сможете разглядеть, как еще возможно подключать пластиковые трубы:

Соединить трубы из ПНД и полипропилена — непростая задача. Она актуальна при прокладке новой магистрали, ремонте или модернизации существующей линии.

Сегодня мы рассмотрим виды соединения полипропиленовых труб, расскажем, как спаять ПНД муфту, использовать фланцы и подобрать цангу. Статья будет полезна опытным монтажникам и начинающим мастерам.

Можно ли спаять трубы напрямую?

Многие «умельцы» предлагают спаять ПНД и ПВХ трубу. Данный вид соединения не является безопасным. Прямое смешивание разнородных полимеров приводит к охрупчиванию соединения, появлению трещин и деформаций.

При объединении полиэтилена низкого давления и ПВХ рекомендуется использовать переходные модули. Это обеспечит высокую герметичность стыков, исключит проблемы в работе магистрали.

Монтаж ПНД трубы посредством цанги

Применение цанги обеспечит быструю подготовку соединения. Элемент относится к креплениям модульного типа. Он состоит из корпуса, стопорного кольца, прижимного модуля и ответной муфты. Одна часть цанги фиксируется паяльником, другая притягивается прижимным механизмом.

При подборе цанги учитывается диаметр труб и состав транспортируемой среды.

Фланцевое соединение

Использование фланцев при соединении полипропиленовых труб — распространенное решение. Работы проходят в несколько этапов:

  • на обе части линии надеваются фланцы;
  • торцы труб усиливаются ограничительными втулками;
  • фланцы притягиваются друг к другу посредством болтов.

Фланцы являются прочными металлическими элементами. Они устойчивы к перепадам температур, коррозии, механическому воздействию.

Прокладка магистрали посредством муфт

Соединить ПНД трубу с металлопластиком или полипропиленом помогут муфты. Это простые и надежные фитинги, ориентированные на базовые операции.

Производители предлагают несколько видов муфт:

  • муфта с внешней либо внутренней резьбой;
  • муфта с резьбой под ключ;
  • разъемные соединительные модули;
  • муфта с накидной гайкой.

При работе с резьбовыми муфтами следует соблюдать осторожность. Применение излишней физической силы может повредить резьбу. Это приведет к образованию течи, исключит дальнейшую эксплуатацию изделия.

К достоинствам муфт относятся:

  • удобство подключения;
  • быстрая замена при необходимости;
  • низкая стоимость.

Изделия используются в рамках жилых, коммерческих и производственных объектов. Они обладают длительным сроком службы, имеют значительный запас прочности.

Теперь Вы знаете, как соединить ПНД трубу с полипропиленовой. Это упростит монтаж и подбор комплектующих.

Покупка фитингов для ПНД труб

Приобрести продукцию для линий из ПНД, ПВХ и металлопластика поможет компания «ЭкоМонтаж». Организация предлагает муфты, переходники, заглушки, запорные механизмы. Товар сертифицирован, отгружается со склада предприятия.

Для оформления заявки свяжитесь с менеджерами компании. Они помогут с подбором продукции, расскажут о действующих расценках.

Нередко бывают случаи, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из разных материалов. В этой статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.

Виды соединения полипропиленовой трубы

Для соединения полипропиленовой трубы с другими видами труб существуют специальные фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с такого же диаметра резьбой на другой трубе. Резьба на фитинге может быть внутренней или наружной. Также есть комбинированные муфты. Мы их рассмотрим позже.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Такой вид соединения применяется в трубах большого размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую потом надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы одинакового диаметра, и затягивается накидными гайками.

Виды соединения ПНД труб

Труба ПНД имеет примерно такие же устройства для соединения. Самое распространенное – цанговое соединение. Для соединения труб используют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется внутрь трубы, надевается зажимная гайка и плотно затягивается.

Обратите внимание! Зажимную гайку нельзя очень сильно зажимать, иначе она может лопнуть или цанга раздавит край трубы.

После соединения цанги на другой край муфты с резьбой можно накручивать другую трубу с резьбой такого же диаметра.

Фланцевое соединение ПНД труб выполняется аналогично соединению, описанному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Соединение двух труб

Используя рассмотренные выше приспособления для труб, можно без труда соединить ПНД трубу с полипропиленовой.

  • В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
  • Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.

Комбинированные муфты

Если с цанговым соединением для ПНД трубы все ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте вкратце их рассмотрим:

  1. Муфта с внутренней резьбой служит для соединения трубопровода с другого типа трубой или приборами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной внутрь металлической муфтой, на которой внутри нарезана резьба.
  2. Муфта с наружной резьбой выполняет те же функции, что и рассмотренная выше. Отличается лишь тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
  3. Муфта с внутренней резьбой под ключ состоит из полипропиленовой заготовки, в которую впрессована металлическая втулка, выступающая за край полипропилена металлическими гранями. Грани рассчитаны под рожковый ключ. Внутри грани нарезана резьба. Такую втулку удобно накручивать ключом на другую резьбу. Также есть модели муфт с гранями под ключ.
  4. Муфта с наружной резьбой под ключ – то же самое, что и муфта, описанная в 3 пункте, только имеет наружную резьбу.
  5. Разъемная муфта с внутренней резьбой состоит из двух металлических частей под рожковый ключ. Причем одна металлическая часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод или снимать приборы. Другое название этой муфты – американка. Раскручивается она двумя ключами.
  6. Разъемная муфта с наружной резьбой похожа на предыдущий вид американки. Отличие лишь в наружной резьбе вместо внутренней.
  7. Муфта с накидной гайкой состоит из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается так же, как и американка: в местах необходимого разъема трубопровода.

Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой есть цанга с подобной резьбой.

Пайка ПП фитингов

Прежде чем соединить две трубы фитингами, их надо закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Теперь рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги с трубой соединяется при помощи пайки специальным паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260 о C. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. Трубу и фитинг одновременно надевают на разогретые насадки. После разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки завершен.

Прочитав эту статью, вы без труда соедините полипропиленовую трубу с ПНД трубой. Здесь представлены все возможные варианты правильного соединения. Есть энтузиасты, утверждающие на строительных форумах, что эти две трубы можно спаять муфтой при разных температурах. Но все дело в том, что полипропилен и ПНД состоят из разных материалов, у них разная температура плавления, поэтому такой шов может лопнуть или вообще расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на свой страх и риск.

Видео

Один из примеров, как заменить участок железной трубы на полипропиленовую. По такому же принципу можно соединять пластиковые трубы из различных материалов:

На этих фотографиях вы сможете увидеть, как еще можно подключать пластиковые трубы:

Как соединить трубу ПНД с полипропиленовой

Автор Александр Кривинда На чтение 5 мин Просмотров 109 Опубликовано

Нередко бывают случаи, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из разных материалов. В этой статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.

Виды соединения полипропиленовой трубы

Полипропиленовые фитинги

Для соединения полипропиленовой трубы с другими видами труб существуют специальные фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с такого же диаметра резьбой на другой трубе. Резьба на фитинге может быть внутренней или наружной. Также есть комбинированные муфты. Мы их рассмотрим позже.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Такой вид соединения применяется в трубах большого размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую потом надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы одинакового диаметра, и затягивается накидными гайками.

Виды соединения ПНД труб

Виды фитингов для ПНД труб

Труба ПНД имеет примерно такие же устройства для соединения. Самое распространенное – цанговое соединение. Для соединения труб используют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется внутрь трубы, надевается зажимная гайка и плотно затягивается.

Обратите внимание! Зажимную гайку нельзя очень сильно зажимать, иначе она может лопнуть или цанга раздавит край трубы.

После соединения цанги на другой край муфты с резьбой можно накручивать другую трубу с резьбой такого же диаметра.

Фланец ПНД

Фланцевое соединение ПНД труб выполняется аналогично соединению, описанному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Соединение двух труб

Используя рассмотренные выше приспособления для труб, можно без труда соединить ПНД трубу с полипропиленовой.

  • В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
  • Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.

Комбинированные муфты

Фитинг полипропиленовый наружный

Если с цанговым соединением для ПНД трубы все ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте вкратце их рассмотрим:

  1. Муфта с внутренней резьбой служит для соединения трубопровода с другого типа трубой или приборами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной внутрь металлической муфтой, на которой внутри нарезана резьба.
  2. Муфта с наружной резьбой выполняет те же функции, что и рассмотренная выше. Отличается лишь тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
  3. Муфта с внутренней резьбой под ключ состоит из полипропиленовой заготовки, в которую впрессована металлическая втулка, выступающая за край полипропилена металлическими гранями. Грани рассчитаны под рожковый ключ. Внутри грани нарезана резьба. Такую втулку удобно накручивать ключом на другую резьбу. Также есть модели муфт с гранями под ключ.
  4. Муфта с наружной резьбой под ключ – то же самое, что и муфта, описанная в 3 пункте, только имеет наружную резьбу.
  5. Разъемная муфта с внутренней резьбой состоит из двух металлических частей под рожковый ключ. Причем одна металлическая часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод или снимать приборы. Другое название этой муфты – американка. Раскручивается она двумя ключами.
  6. Разъемная муфта с наружной резьбой похожа на предыдущий вид американки. Отличие лишь в наружной резьбе вместо внутренней.
  7. Муфта с накидной гайкой состоит из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается так же, как и американка: в местах необходимого разъема трубопровода.

Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой есть цанга с подобной резьбой.

Пайка ПП фитингов

Труба ПП подготовлена к стыковке с ПНД трубой

Прежде чем соединить две трубы фитингами, их надо закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Теперь рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги с трубой соединяется при помощи пайки специальным паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260оC. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. Трубу и фитинг одновременно надевают на разогретые насадки. После разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки завершен.

Прочитав эту статью, вы без труда соедините полипропиленовую трубу с ПНД трубой. Здесь представлены все возможные варианты правильного соединения. Есть энтузиасты, утверждающие на строительных форумах, что эти две трубы можно спаять муфтой при разных температурах. Но все дело в том, что полипропилен и ПНД состоят из разных материалов, у них разная температура плавления, поэтому такой шов может лопнуть или вообще расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на свой страх и риск.

Видео

Один из примеров, как заменить участок железной трубы на полипропиленовую. По такому же принципу можно соединять пластиковые трубы из различных материалов:

Фото

На этих фотографиях вы сможете увидеть, как еще можно подключать пластиковые трубы:

Тройник ПНД 25-1-25 с наружной резьбой можно использовать для подключения к ПП трубам Компрессионный фитинг для ПНД труб можно использовать для подключения к ПП трубам Переходник с ПП трубы на кран Подключение ПНД трубы к металлической трубе с помощью муфты Подключение ПНД трубы к металлической трубе через кран Подключение ПП трубы к металлической трубе



Соединение труб ПНД — способы и технологии стыковки — LLC Polymers Вторичная Гранула

Слабое место любого трубопровода – соединения. Не исключение и трубы из полиэтилена низкого давления (ПНД), применяющиеся для подачи воды и природного газа. Их длительную и безаварийную эксплуатацию обеспечит только правильное соединение ПНД труб, ведь сам полиэтилен достаточно прочен и долговечен. Виды и способы стыковки Инженерные сети выполняются не только из полиэтилена, но и других материалов, которые нужно соединять друг с другом. В процессе производства работ исполнителям приходится соединять коммуникации из таких материалов:
• трубопроводы ПНД — между собой;
• соединение ПНД труб с металлическими участками или арматурой;
• выполнение стыков полиэтилена с магистралями из других полимеров
– полипропилена и металлопластика.
В зависимости от условий прокладки и перемещаемой среды (вода или газ), а также с учетом требований строительных норм выбирается способ, каким должны соединяться трубы:
1. Разъемное фланцевое.
2. Разборное соединение ПНД труб компрессионными фитингами без использования специальных инструментов.
3. Неразъемное.
Производится методом сваривания деталей. При малых диаметрах на неответственных участках водопроводов трубы соединяются компрессионными фитингами. Стыковка посредством сварки подходит для любых перемещаемых сред, размеров магистралей и условий прокладки. Исключение – соединение трубы ПНД со стальной трубой и участками из других полимеров. Фланцы ставятся на стыках водопроводов большого диаметра (DN50 и более), газопроводах, а также при подключении к запорной арматуре. Согласно нормам, соединение ПНД труб под землей должно выполняться методом сварки, а в местах разборных стыков необходимо устраивать водопроводные колодцы. Использование компрессионных фитингов Фитинги — это фасонные изделия (колена, тройники, переходы), изготавливаемые из пластика либо латуни. С их помощью стыковать трубопроводы достаточно просто, поскольку не требуется специального инструмента и оборудования. С другой стороны, соединение труб ПНД фитингами — не самое надежное, его нельзя применять при подземной прокладке магистрали с последующей засыпкой в траншее. Хотя на практике владельцы частных домов зарывают подобные стыки в землю под свою ответственность. Нормами не допускается соединять компрессионными фитингами инженерные сети, подводящие природный газ. Надежное соединение трубы ПНД с фитингом осуществляется гайкой, прижимающей цангу и зажимное кольцо, герметизацию обеспечивает резиновое уплотнительное кольцо. Конструкция фасонных изделий из латуни немного отличается: прижимное кольцо, куда надавливает цанга, имеет прорезь и острую насечку с внутренней стороны. При закручивании гайки насечка врезается в полиэтилен, не давая элементу двигаться.
Технология соединения труб ПНД фитингами выглядит следующим образом (пошагово):
1. Отрезать участок отмеренной длины, лучше труборезом для пластиковых труб (как вариант — таким). Обычная ножовка оставит заусеницы, которые придется удалять острым ножом.
2. Фитинг разобрать, оставив внутри резиновые кольца.
3. Детали надеть на трубопровод в таком порядке: гайка, цанга в виде конуса,
компрессионное кольцо.
4. Вставить трубу в отверстие до упора, приложив некоторое усилие.
5. Сдвинув все детали к фитингу, закрутить и зажать гайку от руки. Разборное соединение трубы ПНД с краном или задвижкой осуществляется через компрессионный переходник, имеющий ответную часть в виде резьбы либо фланца. Резьбу крана перед закручиванием следует запаковать льном, а между фланцами установить прокладку и стянуть болтами.

Присоединение методом сваривания Сварные способы соединения являются наиболее надежными и долговечными, хотя и требуют наличия оборудования и строгого соблюдения технологии.
Существует 2 метода сваривания:
1. Встык. Нагревательные элементы сварочного аппарата разогревают соединяемые торцы до определенной температуры, отчего они сплавляются в единый монолитный участок.
2. Электросварными муфтами со встроенной нагревательной спиралью. Выполняя стыковую сварку, необходимо зафиксировать всю конструкцию, чтобы она не двигалась. Не менее важно выдержать время прогрева, дабы соединение получилось надежным.
Сваркой производится и фланцевое соединение ПНД труб, для чего к торцу припаивается специальная втулка, а фланец надевается на трубопровод заранее. Сваривать участки можно под разными углами, если исполнитель имеет достаточную квалификацию.
Более удобный способ – сделать поворот либо врезку, используя литые фитинги, предназначенные для пайки. Электросварная муфта оснащена собственным нагревательным элементом в виде спирали. Соединение трубы ПНД происходит так: зачищенные концы трубопроводов вставляются в муфту, к ее контактам подключаются провода от аппарата, предназначенного для данного вида работ. Спирали разогревают пластик муфты до сплавления с ПНД. Время нагрева сварочный аппарат определяет самостоятельно, руководствуясь штрих-кодом на шильдике изделия. Перед свариванием участков водопровода важно удостовериться, что их материал одинаков. Нельзя варить детали из полиэтилена разных марок, например, ПЭ80 и ПЭ100. Стык выйдет ненадежным, невзирая на то, что может пройти первичную проверку под давлением. По той же причине недопустимо выполнять сварное соединение трубы ПНД с полипропиленом и прочими полимерами. Стыковка с трубопроводами из разных материалов Переход с пластика на металл – одно из наиболее распространенных соединений. Выполнить его чисто на сварке невозможно по понятным причинам. Поэтому соединение трубы ПНД с металлической трубой производится 2 путями: • через компрессионный или литой фитинг с резьбой; • на болтах, стягивающих фланцы. Первый вариант – для магистралей малого диаметра, где есть возможность нарезать наружную трубную резьбу ручной леркой. Затем на нее накручивается переходник или компрессионный фитинг, присоединяемый к полиэтиленовому участку. Трубопроводы диаметром DN50 и более соединяются на фланцах, закрепляемых различными видами сварки. Поскольку выполнять соединение труб ПНД с полипропиленовой водопроводной сетью посредством сварки недопустимо, остается только стыковка на резьбе либо фланцах. Правило действует такое же, как при переходе на металл: диметры до 50 мм соединяются через компрессионные фитинги, свыше 50 мм – с помощью фланцев. Хотя металлопластиковые трубопроводы тоже сделаны из полиэтилена, их нельзя сваривать с изделиями из ПНД. Причина — разные марки полиэтилена и алюминиевая армировка в стенках металлопласта. Кроме того, их максимальный размер (DN40) не позволяет применять для стыковки фланцы.
Соединение трубы ПНД с металлопластиковой системой выполняется только через компрессионный либо приварной фитинг с внутренней резьбой. Ответная часть со стороны металлопласта — тоже фитинг, но с резьбой наружной. Можно применить 2 элемента с наружными резьбами, соединив их муфтой.

https://versia.ru

Соединение труб ПНД — способы и технологии стыковки

Слабое место любого трубопровода – соединения. Не исключение и трубы из полиэтилена низкого давления (ПНД), применяющиеся для подачи воды и природного газа. Их длительную и безаварийную эксплуатацию обеспечит только правильное соединение ПНД труб, ведь сам полиэтилен достаточно прочен и долговечен.

Виды и способы стыковки

Инженерные сети выполняются не только из полиэтилена, но и других материалов, которые нужно соединять друг с другом. В процессе производства работ исполнителям приходится соединять коммуникации из таких материалов:

• трубопроводы ПНД — между собой;

• соединение ПНД труб с металлическими участками или арматурой;

• выполнение стыков полиэтилена с магистралями из других полимеров – полипропилена и металлопластика.

В зависимости от условий прокладки и перемещаемой среды (вода или газ), а также с учетом требований строительных норм выбирается способ, каким должны соединяться трубы:

1. Разъемное фланцевое.

2. Разборное соединение ПНД труб компрессионными фитингами без использования специальных инструментов.

3. Неразъемное. Производится методом сваривания деталей.

При малых диаметрах на неответственных участках водопроводов трубы соединяются компрессионными фитингами. Стыковка посредством сварки подходит для любых перемещаемых сред, размеров магистралей и условий прокладки. Исключение – соединение трубы ПНД со стальной трубой и участками из других полимеров. Фланцы ставятся на стыках водопроводов большого диаметра (DN50 и более), газопроводах, а также при подключении к запорной арматуре.

Согласно нормам, соединение ПНД труб под землей должно выполняться методом сварки, а в местах разборных стыков необходимо устраивать водопроводные колодцы.

Использование компрессионных фитингов

Фитинги — это фасонные изделия (колена, тройники, переходы), изготавливаемые из пластика либо латуни. С их помощью стыковать трубопроводы достаточно просто, поскольку не требуется специального инструмента и оборудования. С другой стороны, соединение труб ПНД фитингами — не самое надежное, его нельзя применять при подземной прокладке магистрали с последующей засыпкой в траншее. Хотя на практике владельцы частных домов зарывают подобные стыки в землю под свою ответственность.

Нормами не допускается соединять компрессионными фитингами инженерные сети, подводящие природный газ.

Надежное соединение трубы ПНД с фитингом осуществляется гайкой, прижимающей цангу и зажимное кольцо, герметизацию обеспечивает резиновое уплотнительное кольцо. Конструкция фасонных изделий из латуни немного отличается: прижимное кольцо, куда надавливает цанга, имеет прорезь и острую насечку с внутренней стороны. При закручивании гайки насечка врезается в полиэтилен, не давая элементу двигаться.

Технология соединения труб ПНД фитингами выглядит следующим образом (пошагово):

1. Отрезать участок отмеренной длины, лучше труборезом для пластиковых труб (как вариант — таким). Обычная ножовка оставит заусеницы, которые придется удалять острым ножом.

2. Фитинг разобрать, оставив внутри резиновые кольца.

3. Детали надеть на трубопровод в таком порядке: гайка, цанга в виде конуса, компрессионное кольцо.

По теме

5149

Американское военное руководство рассказало о готовности Соединенных Штатов приступить к испытаниям собственного гиперзвукового оружия уже в течение этого года.

4. Вставить трубу в отверстие до упора, приложив некоторое усилие.

5. Сдвинув все детали к фитингу, закрутить и зажать гайку от руки.

Разборное соединение трубы ПНД с краном или задвижкой осуществляется через компрессионный переходник, имеющий ответную часть в виде резьбы либо фланца. Резьбу крана перед закручиванием следует запаковать льном, а между фланцами установить прокладку и стянуть болтами.

Присоединение методом сваривания

Сварные способы соединения являются наиболее надежными и долговечными, хотя и требуют наличия оборудования и строгого соблюдения технологии. Существует 2 метода сваривания:

1. Встык. Нагревательные элементы сварочного аппарата разогревают соединяемые торцы до определенной температуры, отчего они сплавляются в единый монолитный участок.

2. Электросварными муфтами со встроенной нагревательной спиралью.

Выполняя стыковую сварку, необходимо зафиксировать всю конструкцию, чтобы она не двигалась. Не менее важно выдержать время прогрева, дабы соединение получилось надежным. Сваркой производится и фланцевое соединение ПНД труб, для чего к торцу припаивается специальная втулка, а фланец надевается на трубопровод заранее.

Сваривать участки можно под разными углами, если исполнитель имеет достаточную квалификацию. Более удобный способ – сделать поворот либо врезку, используя литые фитинги, предназначенные для пайки.

Электросварная муфта оснащена собственным нагревательным элементом в виде спирали. Соединение трубы ПНД происходит так: зачищенные концы трубопроводов вставляются в муфту, к ее контактам подключаются провода от аппарата, предназначенного для данного вида работ. Спирали разогревают пластик муфты до сплавления с ПНД. Время нагрева сварочный аппарат определяет самостоятельно, руководствуясь штрих-кодом на шильдике изделия.

Перед свариванием участков водопровода важно удостовериться, что их материал одинаков. Нельзя варить детали из полиэтилена разных марок, например, ПЭ80 и ПЭ100. Стык выйдет ненадежным, невзирая на то, что может пройти первичную проверку под давлением. По той же причине недопустимо выполнять сварное соединение трубы ПНД с полипропиленом и прочими полимерами.

Стыковка с трубопроводами из разных материалов

Переход с пластика на металл – одно из наиболее распространенных соединений. Выполнить его чисто на сварке невозможно по понятным причинам. Поэтому соединение трубы ПНД с металлической трубой производится 2 путями:

• через компрессионный или литой фитинг с резьбой;

• на болтах, стягивающих фланцы.

Первый вариант – для магистралей малого диаметра, где есть возможность нарезать наружную трубную резьбу ручной леркой. Затем на нее накручивается переходник или компрессионный фитинг, присоединяемый к полиэтиленовому участку. Трубопроводы диаметром DN50 и более соединяются на фланцах, закрепляемых различными видами сварки.

Поскольку выполнять соединение труб ПНД с полипропиленовой водопроводной сетью посредством сварки недопустимо, остается только стыковка на резьбе либо фланцах. Правило действует такое же, как при переходе на металл: диметры до 50 мм соединяются через компрессионные фитинги, свыше 50 мм – с помощью фланцев.

Хотя металлопластиковые трубопроводы тоже сделаны из полиэтилена, их нельзя сваривать с изделиями из ПНД. Причина — разные марки полиэтилена и алюминиевая армировка в стенках металлопласта. Кроме того, их максимальный размер (DN40) не позволяет применять для стыковки фланцы. Соединение трубы ПНД с металлопластиковой системой выполняется только через компрессионный либо приварной фитинг с внутренней резьбой. Ответная часть со стороны металлопласта — тоже фитинг, но с резьбой наружной. Можно применить 2 элемента с наружными резьбами, соединив их муфтой.

Технология соединения труб ПНД. Как соединить трубу ПНД с полипропиленом

Полимерные материалы давно прочно вошли в жизнь человека. Из них можно встретить множество «заменителей» уже знакомых вещей. Например, трубы: водопровод, канализация, газ и т. Д. Ничего страшного. Главное, что найти изделия из металла становится намного сложнее, тем более что полимеры универсальны и имеют гораздо больше преимуществ.

Что такое трубы ПНД?

Трубы из полиэтилена низкого давления с аббревиатурой ПНД.У них очень хорошие показатели, например:

  • низкая теплопроводность
  • устойчивость к химическим реакциям, к внешним погодным условиям,
  • удобство монтажа
  • легкость,
  • прочность.

Могут применяться как для водоснабжения, так и для канализации, газа и электрификации.

Монтаж трубы ПНД

Монтаж изделий может производиться как в промышленных масштабах, со сложным оборудованием и наличием нескольких специалистов, так и в домашних условиях, с небольшим диаметром, с некоторыми усилиями и минимальными знаниями.

В большинстве случаев установка проходит успешно, так как материал достаточно гибкий и хорошо поддается обработке.

Способы подключения

Есть несколько вариантов, как можно заблокировать трубы ПНД, некоторые можно выполнить своими руками без сварки, в некоторых потребуется не только специальное устройство, но и вызов специалиста.

  1. Соединение внутри блока — это процесс установки, в котором не используются температурные воздействия и сварка.
  2. Соединительное соединение — Монтаж с использованием сварки и высоких температур для плавления полиэтилена.

Съемный артикул:

Соединение труб с компрессионными фитингами. Это особые небольшие конструкции, которые смешивают два края изделия, при этом не требуют специального оборудования или знаний. Компрессионные фитинги лучше всего подходят для малых диаметров — до 315 мм.

С помощью фурнитуры можно сделать любое подключение «мобильным», то есть при необходимости заменить какую-то деталь будет проще. Тогда не потребуется дополнительное оборудование, кроме специального ключа для затяжки гаек, а также не требуется профессиональных знаний и опыта.

Однако и в этом случае есть небольшое «но». Такое соединение лучше использовать для несвободных труб. Потому что при очень высоком давлении может произойти соединение.

Фланец

Этот тип подходит как для полиэтиленовых изделий, так и для смешанного соединения, например, ПНД и Металл. Соединение происходит с фланцем без болтовых соединений.

В данном случае с одного конца трубы идет специальная втулка, у которой фланец надевается с другого конца.Этот способ считается разъемным, без сварки, хотя эта процедура имеет место, так как втулка и фланец привариваются к трубе.

Само подключение можно выполнить своими руками, используя только ключ для защиты.

Навсегда

В данном случае, конечно, не без сварки. Но в отличие от предыдущих способов, этот хоть и сложнее, но все же надежнее и долговечнее, не зависит от давления и давления в трубах.Также можно выделить 2 основных способа приготовления домашних соединений.

ElectromoFTA

Это стыковка изделия специальной муфтой со встроенной спиралью. Когда материал попадает в электрический блок, он начинает нагреваться до температуры плавления полиэтилена. В результате получается герметичный шов. В принципе, своими руками это сделать можно, но для большей уверенности лучше пригласить мастеров. Получить изделие от электромагнита можно только после полного остывания полимера.

Домкрат сварочный

Предполагает наличие специального сварочного аппарата, в него помещаются оба края изделия, после чего под действием высоких температур полиэтилен плавится и соединяется. А потом еще и образуется герметичный шов, который обрабатывают после полного остывания.

Что выбрать?

Возможны все способы, в зависимости от ситуации и сложности работы. Если предпринять такие действия, как, например, соединение труб очень большого диаметра (более 400 мм), вообще невозможно обойтись без нескольких человек и дополнительных специализированных приемов.Поэтому, если есть желание выполнить работу своими руками, следует сначала оценить ситуацию и свои силы, после чего можно приступать к выполнению работы.

Также не забывайте о безопасности, ведь любые ремонтные и строительные работы требуют ответственного подхода.

Полимеры прочно вошли в нашу жизнь. Из этого сырья получаются самые разнообразные изделия и конструкции. В современных канализационных и водопроводных системах (да и в других трубопроводах) используют трубы ПНД. Такие изделия имеют такую ​​же прочность, как и металлические аналоги, но при этом намного проще в установке и намного дольше служат.Создавать трубопроводы из полимерных труб можно без специального оборудования и оборудования. О том, как подключить фитинги ПНД, расскажем в этой статье.

Способы подключения

Чтобы сделать канализацию или водопровод, трубы должны быть соединены, а место стыка должно быть разборным или разборным. Второй способ подразумевает сварку. Для этого используют специальные приспособления.

Компаунд разборный обладает множеством положительных качеств. Вот лишь основные из них:

  • Простота установки.Все работы можно производить самостоятельно, даже без помощника.
  • Возможность демонтажа. Если трубы были забиты или повреждены, можно легко провести ремонтные работы.

Поэтому практически все соединения труб ПНД (особенно в домах и квартирах) изготавливаются с использованием фитингов или муфт.

Для монтажа труб из полимеров могут применяться несколько видов фасонных частей. А именно:

  • Электроквартира. Это конструкция с особым элементом.С помощью электричества нагревается провод, который плавит пластик и создает прочную стыковку. С помощью такой штуцера создается точечное соединение.
  • Именно такая конструкция чаще всего применяется при прокладке различных трубопроводов.
  • Редукционный. Фитинг предназначен для соединения труб различного диаметра.


Арматура электросварная применяется очень редко. Это определяется непонятностью полученного соединения и дороговизной самого устройства.Переходная арматура применяется при подключении трубопроводов к счетчикам и другим элементам коммуникаций. Но чаще всего используются компрессионные конструкции.

Сами фитинги могут иметь разную геометрию. Используются как прямые соединения, так и под разными углами. Также широко распространены различные сплиттеры, тройники и другие конструкции. Кроме того, могут использоваться как фиксированные составы, так и с возможностью смещения труб друг относительно друга.


Наиболее часто используемый компрессионный фитинг.Это вызвано простотой использования. Как совместить трубы ПНД с помощью компрессионного фитинга? Это будет потрачено сейчас. Прежде всего, необходимо разобраться в устройстве такой конструкции. Компрессионный фитинг состоит из:

  • корпуса полиэтиленовые;
  • кольца уплотнительные;
  • для защиты от механических повреждений используются зажимные кольца;
  • втулок;
  • крышка-гайка.

Такие фитинги выпускаются разного диаметра. В магазинах можно найти конструкции для труб от 16 до Ø 110 мм.

Для соединения труб с помощью фитингов компрессора выполните следующие инструкции:

  1. Конструкция фитинга в разобранном виде. Откручиваются гайки-заглушки и надеваются на них концы труб (с них нужно снимать фаску с помощью хорошо отработанного ножа или подделки).
  2. Отметим на концах трубы расстояние, на которое они должны войти в трубу. Чтобы соединение было легче, можно смочить фитинг и концы труб водой или слабым мылом.
  3. Вставьте трубы в фитинг на отмеченную длину. Потребуются физические усилия. Так труба войдет в уплотнительное кольцо.
  4. Затем затяните гайку-заглушку. Без использования инструмента желательно обойтись только рукой. Это снижает риск затянуть гайку и, как следствие, ухудшить герметичность. На этом процесс завершен.


При использовании электросварочной арматуры необходим источник электроэнергии (генератор или электродвигатель).Трубы и сам соединительный элемент очищены от загрязнений и закреплены на одной оси. При этом необходимо добиться неподвижности всей конструкции.


Затем к арматуре подключается источник тока. В результате в нагревательном элементе начинает плавиться пластик. В расплавленном состоянии материал создает необходимое давление, и трубы прочно соединяются.

Современное строительство не обходится без использования полиэтиленовых труб.Трубы из полиэтилена низкого давления используются в напорных и безнапорных трубопроводах. Для производства таких труб используется полиэтилен марки ПЭ100 и ПЭ8.

Благодаря эластичности полиэтилена и удобству работы с этим материалом монтаж трубопровода производится с меньшими трудозатратами и быстрее.

Преимуществами использования труб ПНД являются их характеристики:

  • срок службы достигает 50 лет;
  • устойчивость к воздействию агрессивных сред;
  • возможность бестраншейной прокладки трубопровода, что экономически выгодно;
  • не подвержены коррозии;
  • гладкая поверхность трубы обеспечивает беспрепятственное прохождение жидкостей , в результате чего внутри труб не образуются различные приращения, а пропускная способность сохраняется в течение всего периода;
  • небольшой вес и простота обработки позволяют быстро монтировать трубопроводы самой сложной конфигурации;
  • Трубы
  • ПНД обладают повышенной устойчивостью к перепадам температур;
  • благодаря высокой пластичности и механической прочности материала трубы ПНД могут применяться в регионах с повышенной сейсмичностью, по мере движения грунта

Присоединение труб ПНД в зависимости от назначения трубопровода производится двумя способами:

  • разъемное соединение, когда в процессе эксплуатации трубопровод может подвергаться демонтажу;
  • местный компаунд, подразумевает эксплуатацию трубопровода без последующей разборки.

Разъемные соединения изготавливаются с использованием фланцев из стали. В этом случае такое соединение будет называться фланцевым.

Местные соединения выполняются специальными сварочными аппаратами при сварке труб между собой с помощью муфты с наддувом на стыке труб, к которой подключаются электронагревательные элементы.

В дополнение к этим методам существует еще одно цанговое соединение, в котором используются компрессионные фитинги.Этот метод меняется на трубопроводах малого диаметра.

Свариваются не только трубы между собой, но и любые детали, используемые для создания трубопроводов разной формы и конфигурации:

    Тройники
  • ровные и неуставные;
  • метчиков;
  • крестов;
  • челнока для фланцев;
  • переходов.

Как правильно и качественно соединить трубы ПНД, зависит от квалификации сварщика, выбранного способа подключения, условий, в которых производятся.

Сварка труб онлайн

Сварка труб производится на специальном сварочном оборудовании высококвалифицированными сварщиками. Для сварки полиэтиленовых труб применяется:

  • агрегатов механической сварки,
  • аппаратов электрогидравлических сварочных.

Механические предназначены только для аппарата для сварки соединений полиэтиленовых труб, которые не будут подвергаться воздействию высокого давления — канализация, трубопроводы в жилищном строительстве, промышленные трубопроводы для жидких сточных вод.

Электрогидравлические сварочные аппараты используются для соединения труб, предназначенных для пропускания жидкостей и газа под высоким давлением, а также трубопроводов, испытывающих значительные механические нагрузки.

То, что полиэтиленовые трубы хорошо свариваются, является их преимуществом перед другими типами труб. В результате эти трубы широко используются при устройстве трубопроводов различного назначения.

Сварочный шов должен быть одним сплошным. Это условие придает соединению прочность, эквивалентную прочности всей трубы или дополнительных частей, соединенных с трубой. Сварка полиэтиленовых труб этим методом максимально выгодна как с точки зрения экономии денежных средств (не требует использования дополнительных стыковочных деталей), так и с точки зрения создания абсолютной прочности стыка. Прочность сварного шва облегчит в будущем.

Присоединение фитингов труб ПНД

Для устройства трубных соединений малого диаметра (менее 50 мм) используются обжимные фитинги и цанговое обжимное соединение. Обычно эти методы используются, когда нет возможности сварить трубы для плавления или использовать фланцевые соединения.Это могут быть стесненные условия или отсутствие сварочного оборудования и другие причины.

Существует несколько разновидностей фурнитуры, различающихся способом монтажа.

Фитинги для электросварки имеют в своей конструкции особый элемент, который под действием электрического напряжения плавится Полиэтилен В результате образуется прочное соединение. Такой способ соединения полиэтиленовых трубок идеален для тех, у кого нет опыта сварочных работ, а трубопровод может принимать самые разные виды.

Компрессионные фитинги лучше подходят для непрофессионалов. С таким способом соединения полиэтиленовых труб справится любой мужчина, если решит самостоятельно произвести ремонт в своей квартире.

Этот вид арматуры хорошо использовать, если нужно соединить трубопровод из полиэтилена в квартире и стальную общую трубу.

Особенностью компрессионных фитингов является то, что с их помощью соединяются трубы Металл ПНД, либо трубы из других материалов.

Переходная арматура предназначена для соединения полиэтиленовых труб разного диаметра, для подключения трубы к счетчику воды, газа и другим приборам.

Помимо арматуры используются цанговые опрессовочные составы, выдерживающие давление в трубопроводе до 25 атмосфер. Суть этого компаунда в том, что в пластиковой втулке есть зубцы, которые врезаются в трубу, а герметичность компаунда обеспечивает резиновое уплотнительное кольцо.

Фланцевое соединение PND Pipe

Фланцы часто используют фланцы для соединительного устройства.Есть втулки для фланцев, которые привариваются к концам полиэтиленовых труб, и фланцы из наплавленной стали.

Используется фланцевое соединение:

  • при подключении трубопровода из полиэтилена к стальным трубам, насосам, различной арматуре;
  • для быстрой разборки с авариями, ремонта или чистки;
  • для соединения труб большого диаметра.

При устройстве соединения полиэтилена и металлических труб используют свободные фланцы из стали, размер которых соответствует размеру металлических труб. В этом случае необходимо удалить все сеялки или другие острые выступы, которые могут повредить полиэтиленовую трубку.

При строительстве трубопроводов используются трубы ПВХ из поливинилхлорида. Но по своим качествам они уступают трубам ПНД.

Даже соединение труб ПВХ и ПНД бывает разным. Если полиэтиленовые трубы можно сваривать различными способами, то трубы из ПВХ соединяются предохранителем. Эти трубы необходимо нагреть до определенной температуры.После этого кольцо, находящееся внутри трубы, должно расплавиться, чтобы соединение заполнилось ее массой. Это говорит о том, что трубы ПВХ можно использовать только в трубопроводах низкого давления.

(аббревиатура означает, что они изготовлены из полиэтилена низкого давления). Как правило, для них используют марки ПЭ 80 и 100.

Основным преимуществом данных водосплавов является гибкость материала и минимальные трудозатраты на монтаж трубопроводных объектов. С установкой такой конструкции справится любой человек, не обладающий особыми навыками.

Также токопроводящие компоненты из ПНД выгодны тем, что они не подвержены коррозии, могут умещаться без специальных траншей, устойчивы к движениям грунта, имеют небольшой вес, стойки к агрессивным воздействиям различных сред. Срок службы такой гидравлической рейки — более 50 лет . За счет гладких стенок конструкция ПНД сохраняет работоспособность в течение всего срока службы, так как скользкий полиэтилен не способствует увеличению водонепроницаемости от посторонних веществ.

Шарнирное соединение отдельных секций токопроводящего гидромашины может происходить двумя разными способами — съемным и не . Как соединить трубы ПНД без сварки — фитинги? Выбор метода обусловлен назначением данной конструкции.

Несъемное соединение Чаще всего используется, если жидкость будет подаваться под давлением. Крепление фрагментов трубопровода домкрата осуществляется механической или электрогидравлической сваркой.

Подсоединение водопроводных труб Создается при установке самотановых систем. Например, это может быть бытовая канализация, куда точно не будет течь вода под давлением. Также сборно-разборные способы собирают устройства из элементов малых сечений, от 50 мм и ниже и токопроводящие магистрали, где, очевидно, предполагается изменение конфигурации в процессе эксплуатации трубопровода.

Съемная комбинация труб ПНД может иметь фланец , муфту, цангу с опрессовкой, то есть с помощью фитингов .Этот способ считается наиболее технологичным и менее трудоемким.

Под штуцером в водопроводе понимается соединительная часть трубопроводной системы, которая устанавливается в местах стыковки воздуховодов, ответвлений участков устройства, поворотов, стыков фрагментов различного диаметра.

Также соединительные детали устанавливаются в местах предполагаемого демонтажа токопроводящей магистрали Для ремонта, подключения дополнительных элементов или изменения конфигурации.

Разновидности элементов

Фитинги для сборки отдельных элементов в единую токопроводящую сеть бывают нескольких видов. Их изготавливают, как правило, из полиэтилена, но есть и латунь. По назначению можно разделить на несколько категорий:

  • Присоединение труб ПНД одинарного диаметра под обжимные фитинги
  • Монтаж трубопроводов из токопроводящих участков разного сечения
  • Создание ответвления по генеральной схеме трубопровода
  • Стыковка труб ПНД с разными видами армирования
  • Осуществление поворота шоссе
  • Установка заглушки

Чаще всего эти соединительные элементы применяются при создании сборно-разборных конструкций Но есть тип, применяемый при создании сплошных трубопроводов — фитинги электросварные или сварные.

По конструктивным особенностям и применению стыковочные узлы можно разделить на несколько типов:

  • Муфты Для соединения труб ПНД. Их, в свою очередь, можно разделить на три основные категории: эквивалентные для участков одного сечения, фланцевые для толстых водоводов и компенсационные для присоединения магистралей большого диаметра.
  • Метчики . Эта конструкция используется для формирования витков трубопровода.
  • Адаптеры. Служат для прикрепления различного армирования или участка из другого материала: чугуна, металла.
  • Тройники и крестовины . Служат для создания ответвлений проводящей сети.
  • Заглушка . Используется для перекрытия жидкости или газа, поступающих в систему.


Каждый тип данного устройства предназначен для отдельного типа трубопроводной системы.

Какие преимущества по сравнению с другими видами есть, читайте в специальном обзоре.

Полезная информация О. Технические характеристики полипропиленовых труб для воды.

Об особенностях использования полиэтиленовых труб и фитингов в сантехнической сфере узнайте из этого.

Способы крепления

Способы сборки соединительной конструкции делятся на три основных типа:

Электросварка Фитинги — альтернатива домкратной приварке, которая применяется при создании неразрешенных узлов. Эта запчасть представляет собой полиэтиленовую обжимную муфту, внутри которой расположена спираль электронагревателя. Подключить ПНД — элементы с помощью электросварки может даже начинающий ремонтник.

Края совмещенных фрагментов нужно вставить в розетку и подключить сварочный аппарат к узлу.Благодаря штрих-коду — маркировке с указанием желаемой температуры, давления и продолжительности сварки, которая есть у каждой детали, все характеристики будут подобраны автоматически.

Крепление получается очень прочным, поэтому чаще всего этот метод литья применяется в самых ответственных узлах.

Сварные — литые металлические муфты или тройники, сборка которых производится сваркой. Также часто делают так называемый «стык», где роль соединительной детали, по сути, играют небольшие фрагменты трубы, сваренные с помощью основного гидродомкрата.


Сжатие — Самый удобный вариант для создания разборной сети. Такие соединительные детали пользуются большой популярностью за счет дешевизны и простоты монтажа.

Обжимной фитинг состоит из корпусов из полиэтилентерефталата, уплотнений, расположенных в месте соединения, зажимных колец, выполняющих защитную функцию, прижимных втулок и гаек, закрывающих шарнирное соединение.

Материал, из которого изготовлен компрессионный фитинг, может быть другим.Диаметр варьируется от 16 до 110 мм .

Сборка компрессионного стыковочного узла производится в несколько несложных этапов:


  1. Для начала нужно подготовить обе соединяемые детали. Для этого необходимо измерить, на какую глубину конец каждого из них войдет в шарнирное гнездо. В этом месте на трубу наносится отметка.
  2. Затем необходимо смазать поверхность этой части мыльным раствором, чтобы улучшить скольжение.Тогда носить примерку будет намного проще.
  3. Отверните зубчатую гайку соединительной конструкции.
  4. Ввести патрубок в уплотнительное кольцо фитинга до метки.
  5. Затяните верхнюю гайку.

При правильной установке шарнирное соединение будет герметичным и прочным.

Как соединить трубы ПНД фитингами — Пример подключения вы можете посмотреть на этом видео:

Другие методы

В основном, при установке разъемных трубопроводных конструкций используются соединительные элементы сжатия .При массе преимуществ, таких как простота установки, невысокая цена и различные размеры, недостатков практически нет.

Но есть еще несколько решений для создания разборных стыковочных узлов, которые время от времени используются при строительстве токопроводящих гидростроителей:

Трубы из полиэтилена низкого давления подходят для самых разных вариантов монтажа. Их протягивание через соединительные части решает задачу и делает создание системы менее трудозатратной .Построение конструкции без сварки производится намного быстрее.

Компрессионные или опрессовочные средства пожаротушения очень популярны при создании трубопроводных конструкций и максимально просты в установке. Однако в наиболее ответственных местах рекомендуется использовать соединительные элементы, смонтированные с помощью электросварки.

Правильный выбор арматуры в соответствии с особенностями каждой системы гарантирует качество стыковки узлов и долгий срок службы трубопровода.

Переход с гофрированной трубы на гладкую. Двухслойные гофрированные трубы и фасонные части из полипропилена: обзор. Сопротивление внутреннему давлению

Трубы ПНД гофрированные двухслойные

Трубы гофрированные двухслойные ПНД — это двухслойные гофрированные трубы из полиэтилена низкого давления (ПНД). Двухслойные гофрированные трубы ПНД — это трубы с двухслойной стенкой, где внешняя стенка трубы имеет гофрированную поверхность, а внутренняя стенка трубы — гладкая поверхность из полипропилена (ПП).Двухслойные гофрированные трубы имеют специальное литое резиновое кольцо из этилен-пропиленового каучука (EPDM), которое предназначено для герметизации соединений труб. Гофрированные трубы ПНД изготавливаются двух видов: гофрированная труба с раструбом и гофрированная труба без заделки. Дугу на гофрированной трубе формируется методом литья под давлением, что обеспечивает прочность концевой заделки и надежность соединения трубы. Двухслойные гофрированные трубы Пунд выпускаются номинальным диаметром от 250 до 1000 мм и длиной трубы 6 м (без учета длины раструба).

Свойства и преимущества

  • обладают повышенной стойкостью к воздействию химических и агрессивных сред
  • обладают коррозионной стойкостью и устойчивостью к гидроабразивному износу
  • обладают стойкостью как к воздействию высоких до +100 0С, так и к воздействию низких температур.
  • не подвержен блуждающим токам, не токопроводящий
  • обладают эластичностью и способностью к растяжению
  • имеют внутреннюю гладкую адгезионную поверхность, обеспечивающую высокую пропускную способность.
  • обеспечивает герметичность соединений при многократном замерзании воды внутри трубы
  • выдерживает скачки давления внутри трубопровода до 0.25 МПа
  • имеют стабильный гофрированный профиль с высокой геометрической жесткостью, что обеспечивает высокую общую кольцевую жесткость труб согласно SN12
  • .
  • обладают надежностью при просадке или перемещении грунта
  • имеют небольшой вес, легко транспортируются, режутся и ремонтируются
  • трубы легко монтируются и демонтируются, и их дальнейшая утилизация
  • прочный, срок службы не менее 50 лет

Области применения

Трубы гофрированные двухслойные ПНД предназначены для наружных сетей и коллекторов бытовой и ливневой канализации, применяются для устройства трубопроводов в системах канализации, имеющих большие проходные сечения.Также двухслойные гофрированные полиэтиленовые трубы широко используются для устройства трубопроводов водопровода под мостами и плотинами, под дорогами и различными путями сообщения, а также для транспортировки бытовых и промышленных стоков. Так как эти гофрированные трубы ПНД имеют высокую трубную жесткость до СН12, их можно использовать для прокладки различных инженерных коммуникаций, проходящих в местах, имеющих большую нагрузку на грунт.

Транспортировка, хранение и монтаж двухслойных гофрированных труб не требует специальных навыков и специального оборудования, так как эти трубы имеют небольшой вес.Двухслойные гофрированные полиэтиленовые трубы соединяют между собой муфтой и концевой муфтой, соединяют трубы вставками внутри муфты или концевой заделки на глубину 3-х месячного профиля, это обеспечит совмещение соединяемых труб и герметичность. связи. С трубами из других материалов эти трубы соединяются с помощью специальных соединительных переходов: переход на трубы ПВХ, переход на трубы ПНД, переход с фланцем, для соединения фланца с чугунными трубами, стальными трубами и другими металлическими трубами.Двухслойные трубы гофрированные ПНД могут подсоединяться к различным типам пластиковых и железобетонных колодцев.

Переходы для двухслойной гофрированной трубы: переход на полиэтиленовую трубу и переход на фланцевую смесь

Технические характеристики двухслойных гофрированных труб ПНД

Труба гофрированная двухслойная с цоколем


Номинал

Диаметр трубы, мм

Интерьер

диаметр d 1., мм

Внешний

диаметр d 2. , мм

Длина

труба л 1. , мм

Длина

корбан л 2. , мм

Длина

труба л 1.

c ошибочным l 2. , мм

Труба гофрированная двухслойная без перемычки


Номинал

Диаметр трубы, мм

Интерьер

диаметр d 1., мм

Внешний

диаметр d 2. , мм

Длина

труба л 1. , мм

Для гофрированных труб используются материалы, обладающие таким свойством, как высокая устойчивость к ударным нагрузкам с сополимером полипропилена PP-B.При выборе трубы следует учитывать характеристики материала, из которого она изготовлена.

Технические характеристики

  • Плотность 90 кг. / М.3.
  • MPP 0,3 г / 10 мин. (230 / 2,16)
  • Модуль 1500/2000 МПа
  • Предел текучести 32 МПа
  • Ударная вязкость по Шарпу +23 O при 70 кДж / м 2-23 ° C 7 кДж / м 2

Характеристики двухслойных гофрированных полипропиленовых труб:

  • Трубы производятся в соответствии с EN1440 и SRPSEN13476
  • Внутренний диаметр DN / Light ID
  • Срок службы — 100 лет
  • Отличные гидравлические свойства
  • Превосходная химическая стабильность
  • Высокая стабильность до 60 ° при температуре, кратковременная до 90 ° C
  • Высокая стойкость к истиранию
  • Вес труб
  • Простота обращения и монтажа
  • Хорошие механические характеристики
  • Хорошая ударопрочность при низких температурах
  • Хорошая гибкость труб
  • Полностью переработанные трубы
  • Трубы не содержат тяжелых металлов
  • Коэффициент трения КБ = 0.25 мм.

Способы подключения труб

Присоединение углового фитинга, соединяющего несколько трубопроводов с помощью т-образного компаунда, и способ соединения седловины захвата.

Присоединительные трубы

Это необходимо для последующего подключения к существующему трубопроводу как гладких, так и гофрированных (сильфонных) труб. Сопряжение безопасно и водонепроницаемо. Изготовлен из АБС-пластика по технологии литья под давлением.

Размеры указаны в следующей таблице.

Присоединительные размеры для последующего крепления

Колено 30 °, 45 °, 60 °, 90 °

Колено

Колено, основное назначение которого состоит в соединении труб под определенным углом в соответствии с требованиями (30 °, 45 °, 60 °, 90 °).

Изготавливаются с использованием технологии сварки отрезков труб и составных полуприцепов со встроенной функцией гильзы.

Т-образный

Подходит для сварки отрезков труб под углом 90 ° с соответствующим расширением в виде полустоя.Выпускается для труб диаметром 140-600 мм.

Переходные фланцы

Основная цель — соединение труб разного диаметра. Они изготовлены из полипропилена по технологии литья под давлением.

Переход с гладкой трубы на гофрированную

Назначение данного изделия — переход от гладкой трубы к гофрированной. Изготавливается из полипропилена методом литья под давлением или сваркой.

Заглушка

Назначение этого продукта — закрывать трубы и фитинги для монтажа труб и различных видов испытаний, а также для любых других целей.Изготовлен методом литья под давлением или сварки полипропиленом.

Двойная заглушка

Место предназначено для линейного соединения трубы одного диаметра. Изделие получено методом литья под давлением из полипропилена.

С коническим наконечником и состоит из трех элементов: основного корпуса (корпуса) и конуса. Основание и конус изготовлены из полипропилена или полиэтилена методом ротационного формования. Корпус вала из гофрированных труб ПП DN / ID800.

Установка

Рытье траншей под укладку должно удовлетворять требованиям по размеру котлованов, не менее 30 см. Шире диаметра вала и не менее 15 см. Выше общей высоты вала. Поверхность вала должна быть гладкой и без выступов.

Плотность материала должна быть не менее 95% плотности футболки по проктору. Обводку вокруг отверстия вала следует производить постепенно насыпным материалом слоями по 30 см.

Слои материала должны быть установлены вручную или с помощью легкого инструмента, чтобы избежать деформации внешней стороны вала.Степень заделки почвы по зеленой поверхности должна составлять 95% от плотности, а дороги — 98% -100%. Почва погребального материала должна соответствовать окружающей почве.

Поз. 1. Колено 30 °

Пункт 2. Колено 45 °
Поз. 3. Найдите 60 °
Пункт 4. Колено 90 °

Пункт 5. Tyika

Трубы

Corsis можно подсоединять к трубам любого другого типа с помощью специально разработанных для этого фитингов (рис.15).

Рассмотрим пример наиболее распространенного типа соединения с трубами ПВХ / ПП (рис. 16).

Для выполнения указанного типа подключения предлагается следующий порядок действий:

  • Осмотрите и очистите трубы из ПВХ, муфту и свободный конец трубки Corsis.
  • Вставьте свободный конец трубки Corsis в щелевую муфту, предварительно обработав ее внутреннюю поверхность силиконовой смазкой.
  • Смажьте уплотнение в заделке.Вставьте конец муфты beerastruss в гнездо для трубок из ПВХ.

Наиболее предпочтительный метод перехода между существующей системой и новой линией трубы Corsis — это использование смотровых колодцев.

Рис. 15. Переход приварной Корсис СН8 на ПЭ 80 SDR 13,6

Смотровая скважина — это самостоятельное сооружение, входящее в состав ка-носовой системы. Может быть полиэтилен или бетон. Колодцы из полиэтилена бывают двух типов. Первый тип состоит из основания (пота) и присоединенной к нему вертикальной вертикальной трубки Корсис.Для соединения трубы с таким колодцем используются специальные уплотнительные резиновые кольца, обеспечивающие водонепроницаемость составов (рис. 17,19).

Тип Ebbito — это конструкция, сделанная из сегментов трубы Corsis. Очевидно, такие скважины можно максимально адаптировать под требования заказчика. Соединение смотрового колодца данного типа с трубой обычно осуществляется с помощью муфты (рис. 18). Трубы соединяются с Corsis с помощью смотрового колодца из бетона путем фиксации трубы в колодце с помощью цементного раствора.Конструктивно-цифровая особенность труб Corsms — особый профиль, повышающий надежность и герметичность такого соединения (рис. 20). Следует обратить внимание на то, чтобы градусы в колодце имели диаметр, максимально приближенный к внешнему диаметру трубы. Все запрещенные зазоры необходимо залить цементным раствором, который должен соответствовать требованиям плотности соединения бетона. В процессе установки трубы в бетонную или железобетонную стену колодца необходимо обеспечить жесткую опору свободного конца трубы с помощью грунтозаборника до полного бетонирования.

Не бетонируйте трубу Корсис одновременно с устройством стен монолитного колодца, так как это может вызвать деформацию трубы под воздействием нереального бетона.


Рис. 16. Соединение труб Корсис (гладкий конец) с трубами ПВХ / ПП


Рис. 17, ПЭ колодец в конфигурации со стандартным лотком

При установке крепежной прорези трубы Корсис в бетонный или железобетонный колодец необходимо учитывать, что длина участка трубы, находящегося с внешней стороны колодца, должна быть не менее половины диаметра колодца. труба (рис, 21).

На подготовленный таким образом свободный конец трубы надевается муфта Корсиса, в которую протягивается следующий участок трубопровода.

Диаметр трубы, вставленной в бетонный колодец, не должен превышать половины диаметра колодца.

Такое техническое решение имеет ряд преимуществ:

  • возможность использования оставшихся сегментов нервной трубки на строительной площадке;
  • ребристая форма внешней поверхности трубы Corsis облегчает фиксацию и стабилизацию положения трубы в бетонной стене колодца;
  • этот метод также позволяет компенсировать напряжения, возникающие в результате возможной неравномерной усадки бетонного колодца и трубопровода;
  • быстрая и простая установка.между ребрами жесткости и шириной профиля.

    Используются те же методы сварки и сварочное оборудование, что и для обычных полиэтиленовых труб, работающих под давлением. Продавцы сварочного оборудования вместе с оборудованием предоставляют таблицу значений рекомендуемых параметров сварки — температуры, времени и давления, для стыковой выверки Rough Corsis обычно принимают значения для сварного шва полиэтиленовых труб под давлением с малым толщина стенки. Необходимо соблюдать осторожность, чтобы не допустить соприкосновения утеплителя с ребрами гофра.

    Стандартный цикл сварки трубки Корсис включает следующую последовательность операций с определенными временными правилами (Таблица 15)

    Сопротивление внутреннему давлению

    Канализационные трубы считаются неучтенными, но в то же время согласно)

    Как собрать пластиковые трубы на даче. Какие трубы лучше подходят для водопровода на даче. Автономное водоснабжение на дачном участке своими руками

    .

    Поливать нелегко, а бегать на даче с ведром там и утомительно.Именно поэтому лучшим решением этого вопроса на приусадебном участке будет строительство водопровода на лето, а лучшим материалом — трубы из пластика.

    Дачное водоснабжение бывает двух видов:

    Устройство сборно-разборного трубопровода и его сан

    Летний поливной водопровод представляет собой систему из полипропиленовых труб, подающих воду от источника в необходимые места на участке.

    Разборный трубопровод проходит по поверхности земли.

    С его помощью можно подавать воду на грядки, летнюю душу, в баню и для других целей. При похолодании перед нагревом трубопровод промывают и разбирают на составляющие. Это необходимо во избежание поломки элементов при замерзании в них воды.

    Разборный трубопровод имеет ряд преимуществ. Его можно быстро собрать и разобрать. В случае утечки ее легко обнаружить и заменить аварийную зону. При необходимости трубную проволоку можно удлинить или укорачивать.К тому же такая система отличается невысокой стоимостью.


    Разборный водопровод соединен между собой полипропиленовыми трубами, последовательно подключенными к источнику на поверхности Земли. Однако у этого метода есть недостатки. Лежащая на поверхности труба мешает свободному передвижению по участку. Нужно постоянно смотреть под ноги, а мягкий шланг легко повредить случайным ударом по нему лопатой или другим острым инструментом. Известны случаи хищения участков водоснабжения при отсутствии собственников.Однако все эти недостатки перекрывают невысокую стоимость и простоту конструкции.


    В настоящее время строительство разборного летнего водопровода не представляет каких-либо сложностей. В магазинах есть специальные наборы, в которые входят комплекты соединительных элементов, шланга и полипропиленовых трубок. Чтобы построить такой водопровод, не нужно быть крупным специалистом. На это уйдет не больше получаса. Он прикреплен к земле специальными колышками, которые удерживают его в том же положении.

    Устройство стационарного водоснабжения и его достоинства

    Стационарное водоснабжение предполагает укладку подземных труб. Над землей остаются только целевые точки воды. Глубина укладки варьируется в зависимости от места укладки.

    Итак, под газоном труба открывается не более чем в 20 сантиметрах от поверхности Земли. При этом укладывается леска на глубину не менее 40 сантиметров.


    До наступления холодов необходимо полностью слить воду из трубопровода.В противном случае вода в трубах замерзнет и порвет их.

    Для самостоятельного отвода воды без специальных труб трубу необходимо монтировать под уклоном.

    В самой нижней точке водопровода нужно установить сливной кран.

    Собственный колодец на даче — это хорошо, но рано или поздно вам надоест носить с собой несколько десятков ведер воды в день. Поэтому предлагаем вам подумать о строительстве водопровода. Если остановить стоимость такого проекта, то спешим успокоиться: сегодня из пластиковых труб можно построить дешевый и надежный водопровод, к которому можно подключить смеситель с http: // santexmania.ru / smesiteli / brand-grohe /. Такая пластиковая сантехника на даче поможет решить вопрос с доставкой воды в дом, на грядку с помощью систем полива и т. Д.

    Водопровод

    Разрабатывая проект водопроводной магистрали, учитывайте, что он должен состоять из двух частей: внутренней и наружной. По последней магистрали вода доставляется в дом, внутренняя помогает распределять воду внутри жилья.

    Для обустройства внутренней магистрали необходимо будет иметь в наличии трубы, водозаборную арматуру и фитинги, которые помогут соединить трубы в полноценный водопровод.Для внешней части также понадобятся помпа, фильтры и источники воды. В установке аккумулятора задействовано и более сложное устройство пластикового водоснабжения на даче, которое поможет контролировать водозабор, защитит вашу помпу от перегрузок, а также понадобится автоматика, которая наладит процесс забора воды, закроет запорный клапан и др.

    Возвращаясь к разработке проекта водоснабжения, необходимо будет учесть, что доступ к системе должен быть простым для обслуживания или ремонта водопровода.

    Источник воды для водоснабжения

    Важный момент — источник воды. Дачников имеет несколько возможностей предоставить свою акваторию.

    Самый простой из них — выезд на центральную трассу. Важно, чтобы давление в таком водопроводе было достаточным для того, чтобы обеспечить водой ваш дом. Построить такой водопровод будет несложно: на участке нужно будет раскатать траншеи для прокладки труб, произвести их укладку и заделать. Но, к сожалению, подключение к центральным трассам не всегда возможно по разным причинам.

    Еще один источник воды для пластиковых водопроводных труб своими руками на даче — шахтный колодец. Для этого потребуется вырыть себе сам колодец. Помните, что основным условием здесь является глубина воды, она не должна быть более 10 метров. Этот вариант также считается одним из самых оптимальных, вы можете самостоятельно обслуживать всю систему, когда вам нужно, вы сами будете регулировать забор и водоснабжение. Обслуживать шахту хорошо просто. Среди недостатков такого водоснабжения — ограниченный забор воды.Кроме того, для такого водопровода необходимо установить насос, подойдет простая поверхностная модель.

    Третий вариант — выкопать колодец. Такой вариант подходит для участков, где грунтовые воды залегают более чем на 10 метров. Большой недостаток такого варианта в том, что притупить колодец — удовольствие недешевое, самому не сделать, потребуется аренда специальной техники. С другой стороны, колодец позволит обеспечить дом чистой водой в достаточном количестве.

    Кроме бурения скважины придется потратиться на хороший погружной или скважинный насос.

    Разновидности водопроводных труб

    Один из самых простых водопроводов — это летний пластиковый водопровод на даче. Главный его недостаток — использование только в теплый период года. Но для дачи это не критично, потому что обычно мы приезжаем сюда только в это время.

    Сделать такую ​​сантехнику можно как стационарной, так и сборно-разборной. У сборно-разборного варианта для организации водоснабжения в дом используются шланги и помпа, а вдоль дома проложена пластиковая водопроводная магистраль.Стационарный вариант предполагает обязательную прокладку труб под землей. Пластиковые трубы прокладывают на глубине около метра. Важно перед началом зимы с помощью насоса полностью откачать воду из труб, чтобы водопровод не замерзал.

    Второй вариант — зимний водопровод, он нужен, если вы планируете находиться на даче и в зимний год года. Пластиковые трубы для зимнего водоснабжения на даче могут быть двух видов — полипропиленовые или полиэтиленовые.Стоимость полипропилена несколько дороже, к тому же для них потребуется специальный паяльник. Второй вариант обойдется дешевле и не потребует использования специального оборудования. С другой стороны, для такого водопровода потребуется покупать дорогие комплектующие.

    К прокладке и планировке зимнего водопровода необходимо подходить более основательно и серьезно.

    Монтаж зимнего водопровода

    Для зимнего водоснабжения необходимо будет разработать детальную схему его размещения.Учтите, что трубы для такого водопровода укладываются под уклон к источнику воды.

    Зимние водопроводные трубы маркируются ниже уровня маркировки Земли, траншея роется, минимум на 20 сантиметров глубже этого уровня. Если нет возможности рыть такие глубокие траншеи, то нужно сделать дополнительную изоляцию для труб, чтобы зимой вода их не промерзала. Утеплителем обычно служит полиэтилен цилиндрической формы.

    Утеплитель понадобится не только трубам, но и самому источнику.Также, если поставить поверхностный насос, потребуется дополнительно установить кессон. Продумывает утепление канализации.

    Строительство водопровода на даче происходит в несколько этапов:

    1. Сначала нарисуйте схему, обозначив на плане водозабора, расположение арматуры и другие точки. По готовой схеме выполняется подробный чертеж, где отмечаются все узлы и размер трубопровода.
    2. Подготовьте все необходимое: приобретите трубы, фитинги, насос и другое оборудование, предусмотренное чертежом вашего водопровода.
    3. Затем траншеи выводятся от источника воды до дома для прокладки труб.
    4. Глубинный насос опускают в колодец или колодец. Поверхность поставили возле колодца, оборудовав его кессоном.
    5. Далее подсоединяем патрубок: с одной стороны к насосу, с другой к Pythyoded Fucker.
    6. Далее можно установить манометр, реле давления, аккумулятор. Они прикреплены к штабелеукладчику.
    7. Последним выходом из арматуры закрепить трубу и приступить к монтажу наружной магистрали водопровода.В этой же траншее армирован электрический кабель, который будет обеспечивать питание помпы, аккумуляторной батареи. Не забудьте заземлить розетку.
    8. Перед входом водопровода в дом устанавливают запорный кран.
    9. Перед засыпанием траншеи проверьте работу внешней части водопровода, убедитесь, что все соединения герметичны.
    10. Далее производим внутреннюю разводку трубопровода. Установите систему очистки, фильтры используют для этих целей.Сделайте трубопроводную разводку по дому, исходя из потребностей жильцов. Коттеджный водопровод ничем не отличается от квартирного, поэтому за основу можно взять домашнюю электропроводку.
    11. Если вам нужна горячая вода на даче, вам потребуется установить бойлер для нагрева воды.

    Отличное решение для полива на даче — строительство локального водопровода из полимера, лучше полиэтиленовых труб. Схема монтажа водопровода на даче из труб ПНД достаточно проста, и с аналогичной задачей справится любой домашний мастер.Для этого не обязательно иметь слесарные навыки, а достаточно лишь умения пользоваться простейшим ручным инструментом.

    Монтаж водопровода ПНД

    Трубы из полимерных материалов сегодня успешно конкурируют с металлическими и асбетическими изделиями, причем в большей степени применительно к прокладке систем водоснабжения. Это связано с широким ассортиментом пластиковых труб из различных полимеров с разными техническими характеристиками. В результате всегда есть возможность выбора исходного материала для монтажа трубопровода, в соответствии с эксплуатационными и техническими требованиями к нему.

    Одним из наиболее распространенных полимеров, используемых для производства пластиковых труб, является ПНД — полиэтилен низкого давления.

    Технология производства труб ПНД:

    • Расплав полиэтилена экструдируется через матрицу необходимого размера.
    • Процесс полимеризации в этом случае происходит при атмосферном давлении, в отличие от полиэтилена высокого давления.
    • После вспарывания полиэтиленовые заготовки разрезают на отрезки стандартной длины или превращают в бухту.
    • Маркировка продукции, согласно их техническим характеристикам, и трубы отправляются в продажу.

    Трубы от ПНД, есть несколько видов

    • Легкие, рассчитанные на рабочее давление не более 2,5 атмосфер. Обозначается буквой «л».
    • Средне-легкие, маркировка «Sl», выдерживают давление до 4 атм.
    • Средний, маркировка «С», рабочее давление до 8 атм.
    • Heavy — «т», выдерживающая до 10 атмосфер.

    При покупке следует обратить внимание на маркировку, выбирая материал для водопроводной сети в зависимости от предполагаемого рабочего давления внутри системы.Смонтировать сантехнику от ПНД на даче своими руками не представляет особых сложностей благодаря технологической сборке. Трубы ПНД соединяются специальной арматурой и переходами — тройниками, уголками и др.

    Для коттеджного водоснабжения рекомендуется использовать трубы из полиэтилена 80 или полиэтилена 100. Они прекрасно подходят для подачи холодной воды, обладая стойкостью к воздействию солнечного ультрафиолета и коррозии, воздействию жидкости. Основной водопровод обычно делают из трубы диаметром 32-40 мм, а отводы от нее — от 20-25 трубы.

    Схема коттеджного водоснабжения от ПНД

    Системы водоснабжения устанавливают на садово-дачном участке двумя способами:

    Открытый способ больше подходит для строительства систем сезонного водоснабжения, используемых для посадки растений. По истечении летнего сезона этот трубопровод можно будет легко разобрать, сняв трубы на хранение до следующей весны. Закрытый вариант применяется при прокладке сетей капитального водопровода, подразумевает укладку труб в специально вырытых траншеях.

    Сезонная канализация

    Сезонная водопроводная система применяется на дачных участках для полива насаждений — грядок, кустарников, фруктовых деревьев. Также может использоваться для водоснабжения загородного дома и дополнительных построек, таких как баня, летняя кухня и гараж. В случае использования участка только в теплое время года, летний водопровод на даче от труб ПНД желательно монтировать открытым способом.

    Среди неоспоримых преимуществ открытого варианта — высокая скорость его установки.С помощью специальной арматуры, которая продается в любом строительном супермаркете, вы можете быстро подключить полиэтиленовые трубы к водопроводной системе нужной конфигурации. Пластиковые трубы могут лежать прямо на Земле, не выступая над высотными опорами, необходимыми при прокладке открытого металлического трубопровода. Это связано с устойчивостью ПНД к воздействию сырости.

    Среди преимуществ такого сезонного водоснабжения — его мобильность. Осенний трубопровод, во избежание хищения труб, можно разобрать и убрать хранилище.При необходимости вы можете быстро изменить параметры водопроводной сети, расширив или отобразив ее, изменив конфигурацию. Скорость монтажа — еще один аргумент в пользу открытого способа прокладки труб. Необязательно производить земляные работы на участке, отнимать много времени и сил, а также оставлять после себя рваные груди и садовые дорожки.

    Недостаток открытой трубы один: ее уязвимость для внешних механических воздействий. Несмотря на достаточно большую прочность труб ПНД и соединительной арматуры, все же существует вероятность их случайного повреждения садовой техникой или инструментом — мотокультиватором, мотыгой, лопатой.Также необходимо будет разобрать пластиковые трубопроводы весной во время катания сухой травы. Огонь способен не только повредить, но и полностью разрушить лежащую на земле полиэтиленовую конструкцию.

    Капитальный водопровод

    Если участок используется не только в дачный сезон, но и зимой, есть повод создать капитальный водопровод из ЛНД. Собственно монтаж труб в этом случае ничем не отличается от сборки открытого трубопровода.Трубы ПНД соединяются с помощью одинаковых пластиковых соединительных фитингов и проблем.

    Вся разница здесь в закрытом способе укладки труб. Перед монтажом на участке, тестеры копают, в соответствии с конфигурацией будущей водопроводной сети. Во избежание промерзания труб водой зимой их следует прокладывать ниже глубины почвы. В таблице ниже приведены примерные данные промерзания грунта для разных городов:

    Как видите, во многих городах глубина грунтовки грунта достигает 2 метров.Однако рыть траншеи на двухметровой глубине не всегда целесообразно и возможно. В такой ситуации рекомендуется использовать при прокладке труб греющий электрический кабель, который сегодня можно приобрести во многих магазинах сантехники.

    Процесс монтажа трубы ПНД

    Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания прочной и надежной работы система требует соблюдения технических норм. Для работы понадобится набор инструментов, патрубки и соединительные элементы — арматура и грязь (тройники, уголки, заглушки).

    Инструменты

    Набор инструментов для соединения труб ПНД зависит от того, как вы собираетесь это делать. При соединении труб через компрессионные фитинги вам не понадобится никаких специальных инструментов, кроме мелкой ножовки или специальных фрез для резки труб на нужные отрезки.

    При «горячей» стыковке труб ПНД требуется специальный электроприбор — сварочный утюг. Этот аппарат нагревает трубки и соединительные муфты до точки плавления, после чего они вставляются друг в друга.Также необходимы специальные НКТ, позволяющие быстро разрезать трубы под углом 90 o.

    Фитинг

    Фитинги соединительные для труб ПНД бывают двух типов:

    Муфты компрессионные комплектуются резьбовым составом и резиновыми уплотнениями. На концы заклинивавших труб надеваются две половинки муфты, после чего резьбы соединяются, образуя герметичный стык. Диффузионные муфты используются в острие труб у нагревательного аппарата. В последнее время на отечественном строительном рынке появились электротелефоны, соединяющие трубы с током.Электромуфты имеют на своей поверхности выводы-выводы, подключенные к специальному сварочному аппарату, который производит их нагрев.

    Монтаж труб ПНД для водоснабжения своими руками

    Запуск установки следует от источника водоснабжения — скважины, водоподготовительной колонны, магистрального водопровода. Чтобы ускорить работу и избежать возможных ошибок, следует заранее составить схему конвейера. В соответствии со схемой следует приобрести необходимое количество труб, переходов и соединительных муфт.

    Коттеджный водопровод из полиэтиленовых труб проще всего монтировать с помощью компрессионных фитингов. Процесс не займет много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и хомут. Фиксация соединения осуществляется с помощью внешней зажимной гайки. При его использовании вы не можете использовать регулируемые ключи и другие инструменты для туннелей. Закручивать гайку следует только с помощью силы мышц рук, чтобы не повредить муфту.

    Возможна установка трубопровода своими руками с помощью диффузионных муфт. Здесь для подключения требуется специальный аппарат — утюг электронагреватель, оснащенный патрубками необходимого диаметра. Устройство включается в сеть, желаемая температура отображается на реле нагрева, после чего трубки и концы муфты вставляются в нагреваемые форсунки. После оплавления соединенных концов их вставляют один в другой и фиксируют на одну-две минуты.

    Также возможна пайка труб ПНД в стык, без использования муфт. Это происходит с помощью специального торцевого нагревателя, оснащенного удерживающими устройствами. Этот метод обычно используется для труб большого диаметра. При пайке труб нужно следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение не будет загерметизировано. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

    Технические условия

    Полиэтиленовые трубы заслужили свою широкую популярность благодаря своим высоким эксплуатационным и техническим качествам. Технические характеристики труб ПНД регулируются положениями ГОСТ № 18599 от 2001 года. Одним из основных факторов, влияющих на выбор трубы, является ее необходимая ширина полосы: так, труба диаметром 25 мм может пропускать ок. 30 л / мин., D = 32 мм — это уже 50 л / мин.

    Технические характеристики напрямую зависят от марки полиэтилена, из которого изготовлена ​​труба.Итак, модель из ПЭ-100 имеет такие данные:

    • Плотность 0,95 кг на 1 куб. дм.
    • Упругость, определяющая упругость зазора — 800 МПа.
    • Линейное удлинение — 2 мм на метр длины.
    • Модуль расширения зазора до 250% при комнатной температуре.
    • Теплопроводность 0,4 Вт по МК.
    • Рекомендуемый диапазон рабочих температур от -50o до + 40 ° C.
    • Рабочее давление может меняться, в зависимости от типа трубы до 40 атмосфер.
    • Средний срок службы около 50 лет.

    Плюсы и минусы труб ПНД

    Как и любой другой материал, ПНД имеет свои достоинства и свои недостатки. Среди преимуществ труб ПНД можно выделить:

    • Устойчивость к коррозии и воздействию химических сред.
    • Достаточная прочность и долговечность в эксплуатации.
    • Низкая цена, по сравнению с металлическими аналогами.
    • Гладкая внутренняя поверхность, предотвращающая образование выступов и засоров.
    • Широкий диапазон рабочих температур.
    • Достаточная эластичность позволяет трубке ПНД не лопнуть при замерзании воды внутри.
    • Экологически чистый материал и безопасность для человеческого организма.
    • Небольшая масса, обуславливающая удобство транспортировки и хранения.
    • Простота соединения между собой, наличие в широком ассортименте хороших товаров и фурнитуры.

    Недостатки труб ПНД:

    • Возможность применения только для холодного водоснабжения, за исключением приточных моделей ПНД.
    • Низкая устойчивость к механическим ударам и чрезмерным нагрузкам.

    Как видим, положительных качеств у труб ПНД гораздо больше, чем отрицательных. В связи с этим полиэтиленовая труба — один из лучших вариантов прокладки дачного водопровода по соотношению цена-качество.

    Изучая деревню на город, мало кто готов полностью отказаться от благ цивилизации, особенно если речь идет о водопроводе. Согласитесь, важность водоснабжения загородной местности сложно переоценить.

    Вода необходима для полива грядки и грядки, а также для решения бытовых проблем. Что уж говорить об использовании бытовой техники, требующей подключения к водопроводной сети. Для подвода воды к водопроводу можно привлечь специалистов или обойтись своими силами.

    Чтобы сделать водопровод на даче своими руками, сначала необходимо определиться с источником воды, подобрать необходимое оборудование и материалы, изучить последовательность работ.Именно эти вопросы мы вам поможем решить.

    Для лучшего понимания процесса водоснабжения мы иллюстрировали материал наглядными схемами и фотографиями, заполненную информацию на видео роликах.

    Устройство любого водопровода начинается с выбора источника воды. Хотя выбор обычно не велик. Это может быть централизованная система водоснабжения.

    Откуда будет поступать вода, не только ее качество, но и способы устройства всей системы водоснабжения, ее техническая сложность и стоимость.

    Галерея изображений

    Зимнее водоснабжение — система намного сложнее. При этом нужно учитывать все — от естественной линии рельефа до глубины промерзания почвы. Обязательно наличие насоса для обеспечения напора воды. Одним словом, водопровод дачного водопровода ничем не отличается от водопровода жилого дома.

    Галерея изображений

    Труба дачного водопровода из пластиковых труб ничем не отличается от аналога в обычных квартирах.Дело в том, что здесь необходимо не только подвести воду к арматуре и бытовой технике, но и предусмотреть систему полива.

    Последняя причина предъявляет высокие требования к производительности насоса и запасу в скважине.

    Реальность выглядит так, что на дачных массивах часто отключается подача электроэнергии. По этой причине необходимо учитывать резервный запас воды.

    Некоторые нюансы водоснабжения на даче

    Устройство коттеджного водопровода из пластика заключается в следующем.Подача воды в этом случае осуществляется насосом , который подает жидкость из накопительной емкости или гидроаккумулятора.

    При установке накопительного бака подача жидкости будет равна объему вместимости бака. Но, его дно не должно располагаться ниже точек водозабора. Тогда в кранах всегда будет вода.

    Использование гидроаккумулятора удобнее, потому что в такой системе всегда будет постоянное давление.Если к этому устройству добавить насос и автоматический реле давления, то вся конструкция будет называться насосной станцией.

    Такая система воплощена в летнем и зимнем вариантах. Отличие систем будет заключаться в месте установки оборудования.

    Какие трубы лучше выбрать

    Совсем недавно этот вопрос не стоял. Водопроводные трубы для дачи использовались только из стали.

    На данный момент варианты из металла практически не берутся, потому что появилась отличная альтернатива — пластиковые аналоги.

    Для дачного района вариант лучше не найти. Такие трубы не покрываются ржавчиной и не портятся от воздействия низких температур.

    Только при покупке нужно учитывать то, что пластиковые водопроводные трубы разные:

    • ПНД. Полиэтилен низкого давления. Такие изделия привлекают тем, что созданы без вспомогательных элементов. Фурнитура для работы с такими материалами оснащена резьбой и легко скручивается вручную.
    • ПВХ. Эти трубы для дачи используются очень часто. Стоят они дешевле предыдущего варианта и скрепляются методом холодной пайки (клея). Шов на таких заготовках получается прочным и надежным.
    • ппр. Этот тип пластиковых труб можно использовать для холодной и горячей воды, а также для системы отопления. Соединяют эти материалы пайкой и муфтами.

    Монтируя водопровод из пластиковых труб, нужно знать, что его цена относительно отличается от трубопровода из металлических материалов.

    Стоимость заготовок для трубного экрана из ПП следующая. Это от 1 до 7 долларов за метр дворняги. Примерно в таких пределах и стоит цена на фурнитуру.

    Самые дорогие материалы этого вида поставляют немецкие и итальянские фирмы. Товары турецких и отечественных производителей на порядок ниже.

    Чтобы трубная система работала бесперебойно, советуют только качественные товары от проверенных производителей.

    Такой продукт немного дороже, но это вполне оправдано долгой и надежной работой построенной системы.

    Строительство водопровода своими руками

    Смотрите в конце статьи Подробную видеоинструкцию Как провести водопровод в частный дом

    Соорудить дачный водопровод из пластика несложно, если Вы внимательно изучаете все тонкости этого дела.

    • Для начала нужно выбрать источник воды. Самый дешевый способ — строительство колодца. Также для таких целей вполне может подойти песчаный колодец.Хотя лучший метод — это артезианский колодец. Срок его службы составляет почти 50 лет.
    • Летний вариант водопровода. Уже из названия понятно, что эта конструкция используется только летом. Эта сеть может быть разборной и постоянной. Чаще всего в этом случае шланги просто протягивают по земле. А для постоянного летнего варианта заготовки прячут в землю, чтобы они не выходили на поверхность. Недостатком такой конструкции является включение уклона к месту расположения основной сети.В месте самой нижней точки водопровода ставят вентиль для слива для слияния жидкости на зимний период.
    • Зимний вид пайпэкрана. Этот дизайн относится к капитальной системе, которая может применяться в любое время года. Для подачи жидкости установлены погружные насосы. Мощность такого механизма подбирается в соответствии с глубиной подачи воды. Также к такой технике придется подключить блок питания. Кабель и водопровод допускается перекладывать в один кожух из пластиковых заглушек для водосточной трубы.Это будет отличная защита от замерзания и механического воздействия.

    Организация полива

    Полив для полива на даче представляет собой конструктивную необходимость. «Загородный» этап жизни начинается с устройства водоснабжения.

    Как уже было сказано, существуют временные и постоянные системы. Но строительство любого из них начинается одинаково — это развитие проекта.

    При проектировании необходимо учитывать следующие нюансы:

    • Заменитель прокатки пластиковых труб выполняется под уклоном относительно места водозабора.
    • Отображаются на поверхности только в зонах потребления.
    • Использование полипропиленовых материалов упростит монтаж и переделку конструкции.
    • Глубина траншеи для летнего водоснабжения должна быть сорок сантиметров. Под проходными грядками это расстояние рекомендуется увеличить, иначе при посадочных работах можно повредить трубопровод.
    • Для разборных видов часто используются резиновые шланги, которые соединяются перемычками, либо специальными листами. Такая застежка позволяет одним движением разделить или расточить два куска водопровода.
    • Расположение сада определяет количество точек потребления. Чтобы облегчить процесс полива, советуют вывести трубу хотя бы в пяти местах.

    Конструирование водопровода для полива своими руками

    Водопровод для полива своими руками создать несложно. После разработки проекта начинаются земляные работы.

    Погружной насос падает в колодец или ставится в соседнее углубление, которое утепляют.Его можно поставить прямо в самом доме.

    При необходимости проводится установка прибора и проверки давления насоса. После этого экран трубы расширяется траншеей на другие точки анализа воды.

    Аккумулятор для питания насосного механизма рекомендуется проводить в защищенном кабеле. Об электробезопасности надо беспокоить ни в коем случае.

    При этом без установки герметичных разъемов и заземленных, защищенных от влаги розеток обойтись невозможно.

    Для входа трубы в помещение есть устройство аварийной остановки. Проверив работу трубного экрана страны, углубление можно засыпать землей. Теперь можно переходить к установке внутри корпуса.

    Аппарат внутри

    Для того, чтобы использование трубного экрана было комфортным, нужно побеспокоиться о подаче горячей воды.

    Это достигается установкой электрических или газонагревательных агрегатов накопительного или проточного типа. На даче выгоднее ставить накопительный водонагреватель.

    Предлагаем подробнее ознакомиться с достоинствами, их плюсами и минусами.

    Полипропиленовый трубопровод «объявят» о ремонте не скоро. Этому способствуют отличные технические характеристики этих товаров.

    Такие заготовки легко монтировать, они не боятся перепадов температур, а стыки не снижают герметичность при низких температурах.

    ВАЖНО! При строительстве водопровода в загородном доме необходимо проверить пробу из источника воды на чистоту.По итогам лабораторных исследований поставили многоуровневую фильтрующую сеть.

    Загородный пластиковый водопровод привнесет удобство и комфорт в уровень жизни за городом.

    Современные материалы позволяют построить систему, которая позволит в короткие сроки своими руками использовать все блага современной цивилизации.

    А стоимость полипропиленовых материалов не создаст больших финансовых затрат.

    Вводы

    Надежные фитинги из ПВХ и ХПВХ

    О нас…

    LASCO Fittings, теперь часть NAPCO Pipe & Fittings, специализируется на производстве и продаже литьевых фитингов для ирригации, сантехники, промышленности, бассейнов / спа и розничной торговли. Компания LASCO, являющаяся техническим лидером с более чем 65-летним опытом, пользуется доверием во всем мире, чтобы удовлетворить запросы пользователей.

    LASCO Fittings управляет производственным и распределительным предприятием площадью 48 акров площадью 500 000 квадратных футов в Браунсвилле, штат Теннесси. Располагая восемью региональными распределительными предприятиями, стратегически расположенными в Соединенных Штатах, LASCO обеспечивает распространение по всему миру и ночное обслуживание.

    NAPCO Pipe & Fittings: приверженность инновациям

    Инновации заложены в ДНК НАПКО. Мы продолжаем формировать будущее труб и фитингов из ПВХ, занимая лидирующие позиции в области разработки продукции с помощью технологии блокировки шлицев Certa-Lok® и Certa-Lok® CLIC ™, еще более простой в использовании усовершенствованной версии оригинала. Сегодня наши исследования и разработки сосредоточены на совершенствовании продуктовых систем, которые решают самые сложные задачи подрядчиков, разработчиков и владельцев труб и фитингов — от проектирования и установки системы до технической и постоянной поддержки.Наша цель — продолжать поставлять трубы и фитинги из ПВХ, а также системы высшего качества, стоимости и долговечности, рассчитанные на срок службы 100 и более лет.

    NAPCO, компания Westlake, является ведущим производителем труб и фитингов из поливинилхлорида (ПВХ) в Северной Америке. Компания NAPCO, основанная в 1992 году, поставляет широкий ассортимент разборных, сваренных сольвентной сваркой труб и труб с фиксаторами для различных рынков, в том числе для коммунального водоснабжения и канализации, жилищного водопровода, колодцев, а также для орошения сельскохозяйственных угодий и газонов.В компании работает большая и опытная команда исследователей и разработчиков, которая занимается усовершенствованием продуктов, предлагая инновационные решения, отвечающие самым сложным потребностям клиентов. НАПКО предлагает большой выбор трубопроводов и фитингов из ПВХ, включая такие бренды, как Certa-Lok®, Yelomine®, Certa-Set® и Certa-Flo®. Чтобы узнать больше, посетите веб-сайт NapcoPipe.com и подключитесь к НАПКО в LinkedIn, Facebook, Twitter и Instagram.

    характеристик, практические рекомендации и отзывы

    Полимерные трубы часто используются как в промышленности, так и при монтаже сантехнических систем в частном строительстве.Их популярность объясняется простотой монтажа и невысокой ценой продукции. Причина такой невысокой стоимости — ограничение рабочей температуры труб ПНД 65 градусами. Тем не менее подача как холодной, так и горячей воды в дом или квартиру практически всегда осуществляется с их помощью, поэтому подключение таких труб — довольно актуальный вопрос.

    Особенности

    Помимо прокладки трубопроводов, эксплуатационные свойства труб из ПНД отражаются в следующих областях применения:

    • защита электрических кабелей и кабельных коммуникационных систем, проложенных в грунте, от коррозии;
    • формирование гидроизоляционного слоя для различных материалов — бетона, металла, дерева;
    • Монтаж систем полива и канализации, а также газоснабжения.

    Их высокая популярность обусловлена ​​еще и тем, что секции труб можно соединять между собой несколькими способами, что делает их практически универсальными.

    Просмотры

    Существует несколько классификаций таких соединителей для систем ПНД. Основной из них — классификация по способу их установки. Все соединения изделий из ПНД можно разделить на два типа: неразъемные и разъемные.

    Постоянные соединения могут быть выполнены с фитингом или без него. Однако соединение без дополнительного элемента менее надежно и долговечно, поэтому практически не используется.

    Цельный

    Такие соединения используются достаточно редко и выполняются специальной сваркой, выполняемой либо в виде обычного стыкового соединения, либо с использованием электромуфтовой муфты. В первом случае с помощью профессионального сварочного оборудования концы нарезанных изделий нагреваются до мягко-пластичного состояния, после чего прижимаются друг к другу и охлаждаются в этом положении до застывания.Такое соединение будет прочным только в том случае, если отрезки двух соединяемых труб будут иметь не овал, а круглое сечение.

    Для работы с электрической муфтой также потребуется специальное оборудование, которое будет нагревать находящуюся в ней спираль. Отрезанные отрезки труб вставляются в оба выхода муфты, спираль нагревается и оплавляет их стыкующиеся кромки. После того, как змеевик остынет, нагревательное устройство отсоединяется от рукава, и он остается в качестве соединения, защищающего шов.

    Таким образом, сварка изделий из ПНД может осуществляться стыковой сваркой, муфтой с фитингом, прессом (кромочная сварка) и электромуфтами.

    Съемный

    Чаще всего для соединения изделий из ПНД используют разъемные крепежи. Это делается методом центровки розеток с использованием эластичных полимерных уплотнений. Этот метод можно использовать исключительно в системах самотечных трубопроводов.

    Для труб, по которым вода подается под давлением, различные фитинги являются идеальным способом соединения. Их применение увеличивает срок службы всей системы, ее надежность и устойчивость к перепадам температур. Арматура универсальна и устойчива к условиям различных агрессивных сред. Их используют как для соединения шлангов с одинаковым внутренним диаметром, так и для изделий разного размера.

    Само подключение может быть разным.

    • Фланцевое. В этом случае фланец из латуни или литой фланец приваривается к трубе.Чаще всего таким способом соединяются трубы из разных материалов или широкие линии.
    • Bell , когда один конец трубы входит в удлинитель фитинга на другой трубе. Правильно подключенные таким образом системы являются наиболее надежными и устойчивыми к давлению.
    • Резьбовое. При таком соединении резьбу предварительно накручивают на трубы и фитинг с помощью специального инструмента. Таким способом можно подключать только системы с низким давлением, так как это не очень надежный способ.

    Учитывая жесткость материала, бывают гибкие и негибкие соединения из металла (латунь, сталь, чугун и медь) или полимеров (полипропилен, пластик, полиэтилен и ПВХ). По диаметру шланга способ крепления делится на соединение труб одинакового размера и разных.

    Помимо способа соединения, комплектующие для труб ПНД делятся на следующие типы.

    • Сварной. Такие элементы для систем ПНД изготавливаются методом литья (фасонные детали) или обычной сваркой коротких отрезков труб (сварные фитинги). Этот вид сварки называется стыковой. Диаметр элементов составляет от 63 до 315 мм.
    • Электросварные. По сути, такая арматура представляет собой термисторную муфту, применяемую там, где невозможно организовать обычные сварные соединения или они недостаточно надежны. Одной из особенностей таких электросварных элементов является возможность проводить работы без перемещения трубы и создание отдельных врезок в систему.Их можно использовать для соединения шлангов разного диаметра, поскольку доступны фитинги самых разных диаметров. Они доступны не только в виде обычных муфт, но и в виде тройников, ответвлений и заглушек как для малых диаметров 20, 25, 32 мм, так и для больших систем диаметром 800, 900 и 1200 мм.

    Этот вид продукции широко используется и применяется для установки любых существующих ответвлений и заглушек. Чаще всего их устанавливают в системах газоснабжения или для жидкостей с максимальной температурой 40 градусов.

    • Обжим (обжим). Такие разъемные элементы предназначены для выравнивания труб без применения сварки. Компрессионные элементы состоят из жесткого или гибкого полиэтиленового корпуса с уплотнительными кольцами на концах, зажимных соединений, компрессионной втулки и колпачков-гаек. Размеры такой арматуры начинаются всего от 16 мм, а заканчиваются стандартным диаметром стояка — 110 мм. Обычно при монтаже систем водоснабжения и канализации используют арматуру диаметром 50 мм, так как подающие и отводящие трубы именно этого диаметра устанавливаются в большинстве домов и квартир.

    Помимо всех вышеперечисленных классификаций, сама арматура делится на несколько типов, в зависимости от того, какую роль они играют в системе водоснабжения или канализации.

    • Заглушки — для постоянного или временного перекрытия пути протоку воды и газа.
    • Хомуты зажимают и фиксируют трубу.
    • Тройники или крестовины — для ответвления магистрального трубопровода и подключения дополнительных устройств.
    • Муфты — это элементы, соединяющие два сегмента.
    • Переходники — для сборки труб из разных материалов в одну систему, например ПНД с металлом.
    • Колена нужны для углового поворота труб и изменения их направления. Стандартные отводы доступны с углами 45, 56 и 90 градусов и изготавливаются по индивидуальному заказу, если требуются другие изгибы.
    • Седла используются для создания веток.
    • Новые трубы с футеровкой врезаются в ранее установленную систему.

    Крепление

    Из всех видов соединения полиэтиленовых деталей для самостоятельной установки чаще всего выбирают компрессионные фитинги.Выбор компонентов данного типа связан с отсутствием дорогостоящего оборудования для их установки. Вам просто нужно соединить голыми руками все детали такой насадки.

    Сам процесс установки выглядит следующим образом.

    • Резка трубы. Полиэтиленовая труба разрезается специальными ножницами под прямым углом. Кромка должна быть без заусенцев и закругленной. На поверхность трубы наносится специальная отметка, которая показывает, насколько глубоко труба должна быть вставлена ​​в раструб фитинга.
    • Разбор крепления. Перед тем, как вставить концы труб в полимерный соединитель, необходимо ослабить и снять с них пластиковые заглушки. Ставить собранный фитинг на конец трубы категорически запрещено, так как детали будут соединены неправильно и велик риск протечек.
    • Соединение. Конец трубы смазывают обычным мылом или смачивают водой, на него надевают снятую с фитинга гайку. На трубу надевается прижимная гильза.Зажимное кольцо белого цвета устанавливается так, чтобы его толстая часть была направлена ​​в сторону трубы, а резиновое кольцо можно либо поместить в специальную выемку фитинга, либо надеть на саму трубу.

    Труба вставляется в корпус фитинга, кольцо и втулка приближаются к нему. Зажимная гайка сначала затягивается вручную, а затем затягивается специальным инструментом … После установки всех соединений необходимо проверить систему, подав в нее воду с максимально допустимым давлением.

    Монтаж водопровода с использованием труб ПНД достаточно прост, даже новички могут самостоятельно собрать несложный водопровод.

    Однако есть некоторые типичные ошибки, о которых лучше всего знать заранее, чтобы их избежать.

    • Не приобретайте изделия из разных материалов … Шланги водоснабжения могут быть изготовлены из полимеров различного вида, что снизит герметичность их соединения.Это может привести к трещине или утечке возле фитинга.
    • Чрезмерная затяжка гайки, а также слабая фиксация — это ошибка. В первом случае можно не только оторвать резьбу на изделии, но и получить на корпусе незаметную на первый взгляд микротрещину. Как только вода поступит в систему, трещина начнет расширяться, и корпус фитинга в конечном итоге лопнет. Во втором случае гидроизоляционное кольцо будет неплотно прижато, и вода может просочиться через край стыка.

    В бытовых сетях обычно ставят самый недорогой вариант с ручным управлением. Тем не менее, широко используются и устройства с коробкой передач, позволяющие облегчить ручное усилие при изменении положения рычага. При ширине линии 150 мм и более используются только механические приводы и они не отключаются вручную.

    Слабым местом любого трубопровода являются его соединения. Полиэтиленовые трубы — не исключение. низкого давления (HDPE) используется для подачи воды и природного газа… Их длительная и безотказная работа будет обеспечена только правильным соединением труб ПНД, ведь сам полиэтилен достаточно прочный и долговечный.

    Виды и способы стыковки

    Инженерные сети изготавливаются не только из полиэтилена, но и из других материалов, которые необходимо соединять между собой. В процессе выполнения работ исполнителям необходимо подключить коммуникации из следующих материалов:

    трубопроводов ПНД

    — между собой;

    Соединение труб ПНД с металлическими профилями или фитингами;

    Выполнение стыков полиэтилена с линиями из других полимеров — полипропилена и металлопластика.

    В зависимости от условий монтажа и транспортируемой среды (вода или газ), а также с учетом требований строительных норм и правил выбирается способ соединения труб:

    1. Разъемный фланец.

    2. Разъемное соединение труб ПНД компрессионными фитингами без использования специальных инструментов.

    3. Цельный. Изготовлено методом сварки деталей.

    При малых диаметрах на некритических участках водопровода трубы соединяются с помощью компрессионных фитингов.Сварная стыковка подходит для всех транспортируемых сред, размеров линий и условий установки. Исключение составляет соединение трубы HDPE со стальной трубой и секциями из других полимеров. Фланцы размещаются на стыках водопроводных труб большого диаметра (DN50 и более), газопроводов, а также при подключении к запорной арматуре.

    По нормам соединение труб ПНД под землей должно производиться сваркой, а в местах разборных стыков необходимо устраивать колодцы на воду.

    Использование компрессионных фитингов

    Фитинги представляют собой фасонные изделия (отводы, тройники, переходы) из пластика или латуни. С их помощью стыковать трубопроводы достаточно просто, так как не требуется специальных инструментов и оборудования. С другой стороны, соединение труб ПНД с арматурой не самое надежное, его нельзя использовать для подземной прокладки магистрали с последующей засыпкой траншеи. Хотя на практике такие стыки домовладельцы закапывают в землю на свой страх и риск.

    Нормы не позволяют подключать инженерные сети, подающие природный газ, с помощью компрессорной арматуры.

    Надежное соединение трубы ПНД с фитингом осуществляется гайкой, прижимающей цангу и зажимное кольцо, уплотнение обеспечивается резиновым уплотнительным кольцом. Конструкция латунных фитингов немного отличается: нажимное кольцо, в которое прижимается цанга, имеет с внутренней стороны прорезь и острую выемку. При затягивании гайки в полиэтилене врезается выемка, предотвращающая перемещение элемента.

    Технология соединения труб ПНД фитингами следующая (пошагово):

    1. Отрежьте отрезок мерной длины, желательно труборезом для пластиковых труб (как вариант — такой). Обычная ножовка оставит заусенцы, которые нужно удалить острым ножом.

    2. Снимите фитинг, оставив внутри резиновые кольца.

    3. Установите детали на трубопровод в следующем порядке: гайка, коническая цанга, компрессионное кольцо.

    4.Вставьте трубу в отверстие до упора, приложив некоторое усилие.

    5. Сдвинув все детали к фитингу, затяните и затяните гайку вручную.

    Разборное соединение трубы ПНД с краном или вентилем осуществляется через компрессионный переходник, имеющий ответную часть в виде резьбы или фланца. Перед вкручиванием резьбу клапана следует уплотнить полотном, а между фланцами установить прокладку и затянуть болтами.

    Сварное соединение

    Сварное соединение является наиболее надежным и долговечным, хотя требует оборудования и строгого соблюдения технологии.Существует 2 метода сварки:

    1. Соединение. ТЭНы сварочного автомата соединяемые концы нагреваются до определенной температуры, поэтому они сплавляются в единую монолитную секцию.

    2. Розетки электросварные со встроенным змеевиком.

    При выполнении стыковой сварки необходимо закрепить всю конструкцию, чтобы она не двигалась. Не менее важно выдержать время прогрева, чтобы соединение было надежным. Фланцевое соединение труб ПНД также производится сваркой, для чего к концу припаивается специальная втулка, а фланец заранее надевается на трубопровод.

    Профили можно сваривать под разными углами, если исполнитель имеет достаточную квалификацию. Более удобный способ — сделать разворот или нарезку резьбы с помощью формованной арматуры, предназначенной для пайки.

    Электросварная муфта оснащена собственным нагревательным элементом в форме спирали. Подключение трубы ПНД осуществляется следующим образом: зачищенные концы трубопроводов вставляются в гильзу, к ее контактам подключаются провода от аппарата, предназначенного для данного вида работ.Спирали нагревают пластик муфты до его плавления с полиэтиленом высокой плотности. Сварочный аппарат определяет время нагрева самостоятельно, руководствуясь штрих-кодом на паспортной табличке продукта.

    Перед сваркой участков трубопровода важно убедиться, что материал такой же. Нельзя сваривать детали из полиэтилена разных марок, например, ПЭ80 и ПЭ100. Соединение выйдет ненадежным, что бы ни прошло первичную проверку под давлением. По этой же причине недопустимо сваривать трубы ПНД с полипропиленом и другими полимерами.

    Стыковка с трубопроводами из разных материалов

    Переход от пластика к металлу — одно из самых распространенных соединений. Выполнить это только на сварке невозможно по понятным причинам. Поэтому соединение трубы ПНД с металлической трубой производят 2 способами:

    Резьбовой компрессионный или литой фитинг;

    На болтах крепления фланцев.

    Первый вариант — для линий малого диаметра, где можно нарезать наружную трубную резьбу ручным скребком.Затем на него накручивается переходник или компрессионный фитинг, который крепится к полиэтиленовой секции. Трубопроводы диаметром от DN50 и более соединяются на фланцах, закрепленных разными видами сварки.

    Поскольку соединение труб ПНД с полипропиленовой водопроводной сетью сваркой недопустимо, остается только стык на резьбе или фланцах. Правило такое же, как и при переходе на металл: диаметры до 50 мм подключаются через компрессионные фитинги, свыше 50 мм — через фланцы.

    Хотя металлопластиковые трубопроводы также изготавливаются из полиэтилена, их нельзя приваривать к изделиям из ПНД. Причина — разные марки полиэтилена и армирование алюминием в стенах из металлопластика. Кроме того, их максимальный размер (DN40) не позволяет использовать фланцы для соединения. Труба ПНД подключается к металлопластиковой системе только через компрессионный или приварной фитинг с внутренней резьбой. Ответная часть со стороны металлопластика — тоже штуцер, но с внешней резьбой.Можно использовать 2 элемента с внешней резьбой, соединив их муфтой.

    Сегодня трубы из полимерных материалов значительно вытеснили на рынке свои металлические аналоги. Большое преимущество пластиковых труб в том, что трубопроводы можно собрать своими руками. Выполнение соединений не требует дорогостоящего оборудования и большого опыта сварки. Рассмотрим, как можно соединить элементы при сборке трубопровода из труб ПНД, а также как соединить трубы ПНД с металлическими.

    Трубы из ПНД разрешены к применению при монтаже напорных и самотечных трубопроводов. Преимущество этого материала — эластичность, малый вес и простота обработки. Материал устойчив к самым разным средам, по трубопроводам, собранным из труб ПНД, можно транспортировать практически любую жидкость и газ при рабочей температуре 0-40 градусов.

    Большим преимуществом полиэтиленовых труб низкого давления является то, что даже не имея большого практического опыта, вы можете соединить трубы ПНД своими руками.Рассмотрим, какие типы соединений существуют и как соединить полиэтиленовые трубы между собой и с деталями из других материалов.

    Способы подключения

    Все способы соединения элементов, которые используются при сборке трубопроводов из труб ПНД, можно разделить на две большие категории. Первые должны включать неразъемные соединения, к ним относятся:

    • Сварка встык;
    • Сварка электромуфтами.
    • Присоединение с помощью компрессионных фитингов.
    • Муфтовое соединение.
    • Фланцевое соединение.

    Совет! При сборке самотечных трубопроводов часто используется разъемный тип соединения, так как он проще и быстрее. Однако, если вы планируете перемещать жидкость под давлением, вам следует использовать шарнирные соединения.

    Разъемные соединения

    При сборке канализационных трубопроводов, по которым жидкость движется самотеком, можно использовать самые простые способы соединения:


    • Розетки.В этом случае один конец трубы аккуратно вставляется в раструб другого элемента. Для обеспечения герметичности соединения используются эластичные резиновые или силиконовые манжеты.
    • Фитинг соединительный. В этом случае для соединения двух элементов трубопровода используется специальная деталь — фитинг.

    Муфты

    При сборке трубопроводов широко применяются муфты. Эти детали изготовлены из полиэтилена методом экструзии. Использование муфт позволяет быстро и без использования специального оборудования производить соединения элементов трубопроводов.Основные преимущества, которые дает этот метод:

    • Надежность крепления и долгий срок службы трубопроводов.
    • Высокая устойчивость к механическим воздействиям и перепадам температур.
    • Широкий спектр применения. Этот вид подключения применяется при прокладке трубопроводов практически любого назначения.
    • Дешевизна. Муфты полиэтиленовые недорогие.

    Для сборки трубопроводов используются муфты двух типов:

    • Сжатие.Этот тип соединительных элементов доступен с двумя типами резьбы — внешней и внутренней. Допускается использование компрессионных муфт при монтаже систем газо- и водоснабжения.
    • Подключение. Самый простой вариант муфты позволяет производить соединения элементов равного диаметра.
    • Сокращение. Этот вид муфт незаменим, если необходимо соединить элементы трубопроводов разного размера.


    Фитинги компрессионные

    Соединить трубы ПНД компрессионными фитингами несложно.Работа делается так:

    • Снимите компрессионный фитинг, отвернув накидную гайку.
    • Конец трубы подготовлен к подключению: он очищен от грязи, на конце необходимо снять фаску.

    Совет! Для аккуратного снятия фаски удобно использовать фаску, а при ее отсутствии — обычный, хорошо заточенный строительный нож.

    • На трубе делается маркер, обозначающий глубину, на которую труба войдет в фитинг.
    • Для облегчения введения трубы в фитинг ее конец смазывают силиконовой смазкой или просто жидким мылом.
    • После того, как труба войдет в фитинг на нужную глубину (ввод осуществляется с усилием), остается только вкрутить гайку на место.

    Совет! Гайку необходимо затягивать вручную, так как при использовании инструмента ее легко перетянуть.

    Таким способом можно соединять полиэтиленовые трубы с металлопластиковыми деталями или деталями из полипропилена.

    Фланцы

    Часто используется фланцевое соединение труб ПНД. Этот вариант выбирают, если необходимо соединить трубы ПНД большого диаметра — 110 мм и более или соединить трубы ПНД стальной магистралью.


    Также при помощи фланцев трубы ПНД соединяются с дополнительными элементами, такими как краны, насосы, клапаны. Соединение разъёмное. Фланцевая муфта состоит из двух элементов:

    Компрессионный компонент используется со стороны соединения с полипропиленовой трубой.Вторая часть представляет собой обычный фланец, который крепится к металлической трубе или к прикрепленному элементу, например, к патрубку насоса.

    Выполнение постоянных соединений

    При строительстве напорных трубопроводов часто используются неразъемные соединения. Выполняются они довольно легко, поэтому освоить эту операцию может каждый.

    Электромуфтовая сварка

    Для реализации этого способа соединения используются специальные муфты, в которые вставляются электрические спирали.Подача напряжения на спирали нагревает элемент, в результате чего соединяемые элементы привариваются к стенкам муфты. Основные требования к процессу:

    • Предварительная подготовка труб — зачистка концов.
    • Необходимость обеспечения неподвижности соединяемых деталей в процессе сварки.

    Достоинством данного способа сварки является простота его выполнения. Недостаток — дороговизна соединительных элементов — муфт электросварных.Если нужно сделать много соединений, то выгоднее использовать контактную сварку.


    Стыковая сварка

    Что касается полипропиленовых труб, то для деталей из ПНД часто применяется сварка. Это соединение очень надежное и может использоваться для труб от 50 мм и более. Стыковая сварка — недорогой вариант соединения, в отличие от электромуфтовой. Ведь в последнем случае требуется приобретение специального дорогостоящего фитинга для каждого стыка.

    Для выполнения данного вида соединения потребуется специальное приспособление — паяльник для полимерных труб.Это относительно недорого, поэтому не будет слишком обременительным для вашего бюджета. Особенно если посчитать, сколько денег можно сэкономить, оплатив услуги профессиональных установщиков. Этапы работы:

    • Установка концов свариваемых элементов в зажимы сварочного аппарата и их центровка.
    • Нагревательные элементы до точки плавления.
    • Удаление паяльника из зоны сварки и соединение нагретых концов соединяемых элементов.
    • Охлаждение шва.

    Соединение труб из металла и ПНД

    При частичном ремонте трубопровода возникает необходимость соединения металлической и пластиковой трубы … Обычно используются два типа соединений:

    • Резьбовой. Этот способ применяется для труб небольшого диаметра. Для ее реализации необходимо приобрести специальные фитинги, имеющие с одной стороны резьбу для металлической трубы и гладкую муфту для пластиковой трубы.
    • Фланцевое. Этот тип соединения используется для труб большого диаметра. Для соединения к концам труб привариваются втулки для фланцев или используются скользящие фланцы. Этот тип соединения часто используется там, где необходимо обеспечить возможность быстрого демонтажа соединения.

    Итак, возможны разные варианты соединения труб из ПНД. Планируя собрать трубопровод своими руками, стоит изучить метод, который предполагается использовать.Для этого прочтите инструкцию, посмотрите обучающее видео и потренируйтесь на ненужных участках трубы. Освоив выполнение подключения, можно переходить к сборке трубопровода.

    Техника соединения труб ПНД несколько отличается от метода, применяемого для металлических трубопроводов. Здесь применимы как специализированные детали, так и обычная сварка. К герметичности у последнего претензий нет. Фурнитура им в этом несколько уступает.Надежность соединения труб ПНД с металлическими напрямую зависит от соблюдения правил монтажа.

    Основные характеристики труб

    ПНД

    производится под давлением, это особый вид полиэтилена. Получить его можно после полимеризации этилена — вещества органического происхождения. Этот процесс осуществляется под давлением, показатели которого приближаются к отметке 2 МПа. Материал находится под воздействием так называемого катализатора. Не только практикуется обозначение ПНД, его еще называют ПВП.Готовый продукт намного прочнее других видов полимеров.

    Некоторые типы HDPE используются при производстве лодок. Также их используют при строительстве различных объектов, например, полигонов для работы с опасными веществами.


    Служит одним из компонентов современной бронежилета. ПНД отличается герметичностью и завидной прочностью.

    Преимущества и недостатки

    HDPE способен сохранять свою структуру даже после воздействия растворителей любого происхождения.Если температурные отметки не превышают 80 градусов, трубы ПНД совершенно не растворяются. Вода может повредить структуру готовой продукции после превышения 180 градусов. Эти изделия часто используют для откачки воды из колодцев с помощью специального насоса. Прочие характеристики:

    Такие изделия можно укладывать вдали от солнечного излучения в помещении или под слоем грунта. Под воздействием солнца PVP разрушится и станет хрупким. В дальнейшем его придется заменить, так как процесс распада будет наблюдаться быстро.Выбирая трубы ПНД, обратите внимание на маркировку. Цвет указывает на область применения:

    • желтый — газоснабжение;
    • синий — использовать для питьевой воды;
    • отсутствие маркировки — водопровод технический.

    Характер связи

    Разъемные и неразъемные виды соединения труб ПНД с металлическими являются основными по материалам. Оба этих варианта обеспечивают надежный захват, каждый из них имеет свои достоинства и недостатки, которые необходимо учитывать при установке.

    Неразъемное соединение труб ПНД с компрессионными фитингами производится сваркой. Такой способ позволяет плотно и плотно соединять элементы. Их больше нельзя будет разделить. Для неразъемных соединений требуется специальный сварочный аппарат. Стоимость его довольно высока, что увеличивает стоимость строительства и последующего ремонта. Новую продукцию следует брать при неправильном подключении.

    Работа с уже использованными полипропиленовыми трубами для подключения держателя невозможна.В то же время у этого метода есть определенные преимущества. Указанные материалы подходят для газоснабжения. В этом случае они гарантируют отсутствие утечки газа в местах подключения. Сварка и плавление используются для образования неразъемных соединений. Есть несколько вариантов формирования такого соединения:


    Разъемные соединения

    Это конструкция, которую при необходимости можно демонтировать. Труба ПНД соединяется с фитингами, которые отличаются по герметичности.Они многоразовые, поэтому вы можете подключать и отключать их много раз. Красота в установке считается положительным свойством штекерного соединения. Такая работа не требует покупки специального оборудования. Такой способ монтажа экономит деньги, так как сами элементы стоят недорого.

    Если необходимо заменить определенный зазор, не нужно разбирать всю систему. Достаточно удалить поврежденный участок и поместить туда новый компонент. Если агрегат установлен правильно, соединение плотное.Те секции, которые подвергаются максимальной нагрузке, лучше сделать несъемными. Есть два типа штекерных соединений:


    Соединительная арматура

    Фитингами принято называть специальные элементы трубопровода, выполняющие соединительную функцию. Их применяют в местах поворотов и стыков, позволяя уменьшить их количество, диаметр или, наоборот, увеличить эти показатели. Существуют различные модификации, в зависимости от выбора места крепления и назначения. Наиболее распространенными считаются виды:


    При сборке труб, оснащенных компрессионными фитингами, необходимо соблюдать определенные этапы. Сначала идет примерка. Подбирается фитинг подходящего размера, определяется, на каком расстоянии от него должен располагаться каждый участок трубы, и делается соответствующая разметка. Подготовка — следующий шаг.

    Чтобы труба лучше скользила, используйте мыльный раствор, которым смачивают поверхность. Во время монтажа гайка штуцера откручивается и труба укладывается в нее до намеченной разметки.После этого затяните гайку фитинга до максимума.

    Чем сильнее она затягивается, тем лучше получается соединение системы и тем более герметичной становится конструкция.

    Соединение металлических изделий и ПНД

    При проведении работ в домашних условиях важна простота установки. Используемые в таких случаях трубы имеют небольшой диаметр. Поэтому для их соединения допустимо использование специальной фурнитуры — переходника.

    Они имеют полиэтиленовый слой на одном конце и имеют гладкую текстуру.Именно с этой плоскостью соединяется труба ПНД. На втором кольце поверхность металлическая и снабжена резьбой. Сюда вставляется металлическая труба. Устанавливается это соединение по аналогии с установкой компрессионного фитинга.

    Фланцевые соединения используются для труб большого диаметра. С одной стороны, из ПНД, с другой — из металла. Второе кольцо имеет специальные отверстия для болтов.

    Полиэтилен низкого давления в рейтинге популярности среди материалов, используемых для сборки трубопроводов, занимает лидирующие позиции.Секрет такой востребованности легко объясняется универсальностью и простотой монтажа полиэтиленовых труб.

    Но, как и в случае с любым другим полимером, качественный монтаж труб ПНД своими руками можно произвести только при строгом соблюдении технологии. Мы расскажем, какие нюансы нужно учитывать при подборе элементов. Мы объясним, как их правильно сгибать и распрямлять.

    Технологически трубы ПНД могут быть соединены двумя основными способами — неразъемным и разъемным.

    Первый предполагает участие, второй реализуется без его использования.

    Каждый способ крепления имеет свои преимущества и недостатки, поэтому лучший вариант соединения полимерных труб выбирается исходя из конкретных условий.

    Цельные сварные соединения обеспечивают максимальную герметичность, что особенно важно при установке. Разъемные соединения удобны в установке и позволяют в любой момент разобрать трубопровод, чтобы изменить конфигурацию линии или дополнить ее новыми ответвлениями.

    Способы неразъемного соединения

    Для соединения труб ПНД используются два способа неразъемного соединения: стыковой сваркой и установкой электросварной муфты.

    В любом случае при реализации этих методов к соединениям предъявляются следующие требования:

    • Максимальный угол смещения свариваемых сегментов должен быть не более 10% относительно толщины стенки соединяемых труб. .
    • Соединительный шов должен выполняться выше внешнего уровня поверхности прилегающих сегментов.
    • Высота валика хорошо сделанного шва должна варьироваться в пределах 2,5-5 мм.

    Оптимальное значение высоты ролика зависит от толщины стенки расплавляемого продукта. На тонкостенных трубах (до 5 мм) он должен быть не более 2,5 мм. Если толщина стенок труб колеблется в пределах 6-20 мм, то высота ролика должна быть не более 5 мм.

    Путем стыковой сварки труб

    Создание прочного соединения осуществляется за счет размягчения материала до состояния вязкого вещества, так что происходит диффузное соединение его частей.Применяется для труб с толщиной стенки более 5 мм.

    Стыковое соединение с помощью сварочного аппарата применяется при устройстве трубопроводов, по которым должна транспортироваться жидкость в условиях высокого давления

    На прямых участках водопровода применяется способ соединения сваркой, что предполагается работать под давлением. Только он позволяет получить плотное соединение диаметром более 200 мм, так как не создает потери жесткости трубы, приводящей к деформации.

    Прочная сварка труб ПНД своими руками осуществляется с помощью специального инструмента. Суть метода заключается в нагреве концов соединяемых элементов до вязкого состояния с помощью нагревательной насадки. Размягченные концы просто соединяются между собой под давлением, после чего соединительной секции просто дают остыть.

    Основная сложность в работе с оборудованием — необходимость контролировать не только степень нагрева элементов, но и собственные движения тела, чтобы не испортить шов и не нарушить целостность труб

    Когда Выполняя сварочные работы, важно соблюдать температурный режим нагревательных элементов.

    Временные и температурные параметры нагревательных элементов определяются с учетом трех факторов:

    1. Толщина стенки трубопровода.
    2. Диаметр отводов.
    3. Технические параметры паяльного аппарата.

    Соединение труб сваркой — самый надежный и долговечный вариант. С его помощью можно создать цельное крепление, способное выдерживать давление как силы тяжести, так и давления.

    Основным преимуществом сварных крепежных изделий является надежность, которая не может быть достигнута методом холодного прессования.Среди «недостатков» способа сварки — невозможность разобрать соединение для обслуживания и очистки той же трубы.

    Сварка производится в следующей последовательности:

    1. Коммуникация обрезается до заданного размера. Обрежьте параллельность плоскости концов. Концы зачищаем наждачной бумагой.
    2. На концах скошены фаски шириной 2-3 мм. Место сварки тщательно очищают и обрабатывают обезжиривающим средством.
    3. Паяльник выставлен на отметку нагрева 260 °. Пока он прогревается, насадить сварочные сопла и дождаться, пока степень их нагрева не достигнет заданной температуры.
    4. С помощью центрирующего механизма фитинг и конец трубы заглубляются в полость сопла. Если в паяльнике нет центрирующего механизма, юстировку придется проверять «на глаз», делая юстировку максимально точной.
    5. Центрированные элементы вдавливаются в указанную отметку, соединяются под давлением и выдерживаются в течение времени, указанного в инструкции по оплавлению.
    6. По окончании работы устройство отодвигается в сторону и отключается от сети. Участок сварки без смещения и вращения фиксируется в заданном положении до полного охлаждения поверхности.

    Важно не передержать при сварке. Это может спровоцировать образование валика полиэтилена на внутреннем диаметре изделия.

    Видео № 3. Вариант правки труб:

    При выборе способа соединения и выравнивания полиэтиленовых труб необходимо учитывать уровень давления рабочей среды… Это позволит минимизировать негативное влияние проводимых манипуляций с трубопроводом на его технические характеристики.

    Внутренний диаметр полиэтиленовых труб. Трубы пнд

    Размеры и технические характеристики труб ПНД являются очень важными параметрами при расчете монтажа труб ПНД и их транспортировке. Технические характеристики пластиковых труб зависят от сырья (ПНД, полипропилен, полиэтилен, ПВХ), от веса трубы и ее диаметра, а также от толщины и размеров стенок.Труба ПНД используется для водоснабжения, полипропиленовая труба необходима для отопления. Размеры труб ПНД и ППР от d16 до d1600, ниже вы можете увидеть весовую и размерную таблицу диаметров SDR, PE100, PE63, PE32, PE80, PN и других параметров. Таблицы основных параметров труб ПНД: вес, размер, давление, марка полиэтилена.

    Маркировка ПНД:

    • ПНД ПЭ32 — марка полиэтилена, выдерживающего давление до 6 атм.
    • HDPE PE63 — марка полиэтилена, выдерживающего давление до 6 атм.
    • HDPE PE80 — марка полиэтилена, выдерживающего давление до 10 атм.
    • HDPE PE100 — марка полиэтилена, выдерживающего давление до 20 атм.
    • HDPE PE160 — марка высококачественного полиэтилена со свойствами PE63 и PE100.

    Таблица размеров и масса бухты трубы ПНД

    Диаметр трубы ПНД Метрическая площадь трубы в пролете Диаметр бухты Ширина бухты Объем Вес
    d16 100 м. d900 мм 300 мм 0,20 м3 9 кг.
    d20 100 м. d1000 мм 350 мм 0,25 м3 11,6 кг.
    d25 100 м. d1100 мм 400 мм 0,40 м3 16,9 кг.
    d32 100 м. d1200 мм 450 мм 0,50 м3 27,7 кг.
    d40 100 м. d1300 мм 500 мм 0,55 м3 42,7 кг.
    d50 100 м. d1400 мм 550 мм 0,80 м3 66,3 кг.
    d63 100 м. d1800 мм 600 мм 1,40 м3105 кг.
    d75 100 м. d2000 мм 650 мм 1,60 м3 146 кг.
    d90 50 м. d2400 мм 700 мм 2,20 м3 88 кг.
    d90 100 м. d2800 мм 900 мм 3,20 м3 176 кг.
    d110 50 м. d2500 мм 1000 мм 2,80 м3130 кг.
    d110 100 м. d2900 мм 1200 мм 3,40 м3 260 кг.
    Таблица соответствия диаметров полимерных и стальных труб
    • ВГП — водогазопровод
    • ЭС, БШ — электросварные, бесшовные
    • Полимер — ПНД или ППР

    Таблица расхода воды для труб ПНД и ППР


    Таблица соотношения единиц давления: МПа, бар, кПа, кг / см2, атм, фунт / кв. Дюйм, PN, SDR
    Формулы для расчета веса ПНД и Трубы ПВД

    Сколько весит труба ПНД? Ответить на этот вопрос несложно, взглянув на приведенные ниже формулы для расчета веса труб ПНД и ПВД.Для расчета веса трубы необходимо запросить у производителя некоторые технические характеристики:

    • W — толщина стенки трубы
    • p — плотность материала HDPE или LDPE

    Пошаговый метод расчета веса трубы:

    1. Рассчитаем длину окружности трубы HDPE или LDPE: L = π * D
    2. Рассчитаем площадь внешней поверхности: S = L * l
    3. Рассчитаем объем материала, затраченного на производство трубы: V = S * W
    4. Рассчитать вес трубы P = p * V

    П.S. Дополнительные пояснения

    1. Плотность трубы HDPE = 940-960 кг / м3
    2. Плотность трубы LDPE = 910-930 кг / м3
    3. L (м) — окружность
    4. π -3,14
    5. D (м.) — Диаметр трубы
    6. S (м2) — Площадь поверхности трубы
    7. л (м) — длина трубы
    8. V (м3) — объем «материала, затраченного на трубу»…
    9. W (мм) — толщина стенки трубы
    10. p (кг / м3) — плотность материала
    11. P (кг) — масса материала

    Пример расчета на трубу ПНД d32: толщина стенки 3мм.

    1. L = 3,14 * 0,032 м. = 0,10048 м.
    2. S = 0,10048 м. * 1м. = 0,10048 м 2
    3. V = 0,10048 м2 * 0,003 м. = 0,00030144
    4. P = 0,00030144 * 950 кг. = 0,286 кг. вес одного метра

    Для монтажа трубопроводных систем используются разные трубы.На рынке представлен большой выбор разновидностей трубной продукции. Востребованы трубы из полиэтилена низкого давления. Они различаются по размеру, характеристикам и возможностям применения. При выборе труб ПНД большое значение имеют линейные параметры.

    Они выполняют важную функцию, поскольку влияют на такие характеристики, как:

    • проходимость трубопровода;
    • силы.

    И именно этим следует руководствоваться при выборе способа установки труб.

    Различия в размерах труб из ПНД

    Среди всех вариаций размеров этих трубных изделий наиболее важными являются линейные … Они означают следующее:

      диаметр
    • ;
    • толщина стенки;
    • длина изделия.

    Обратите внимание, что такие параметры, как толщина стенки и общая длина, измеряются стандартными методами. Что касается диаметра этого изделия, то для одной трубы он может быть указан в разных значениях. Все зависит от способа измерения .

    • Наружный диаметр — измеряется по окружности, являющейся плоскостью внешней поверхности трубчатого изделия.
    • Внутренний диаметр — измеряется по окружности внутренней плоскости. По сравнению с внешним видом всегда меньше. Результирующая разница в этих значениях вдвое больше толщины.
    • Номинальный диаметр — под ним принято понимать значение, которое часто присутствует в технической документации на трубы ПНД.Под этим параметром принято понимать круг, который соприкасается с штуцером штуцера.
    • Диаметр условный — считается нормативным. Он довольно часто встречается в государственных постановлениях на трубную продукцию. Его округляют до номинального диаметра.

    При выборе труб из полиэтилена низкого давления особое внимание следует обратить на метод измерения диаметра трубы … Этот показатель должен быть аналогичен измерениям для других компонентов системы.

    Большинство современных трубных изделий маркируются по ГОСТу непосредственно на их поверхности. Он может указывать на конкретное значение диаметра в зависимости от одного из методов измерения. Российские производители трубной продукции чаще всего указывают на своей поверхности внешний диаметр трубы. Но у иностранных компаний внутренний диаметр фиксируется на поверхности.

    Взаимосвязь с другими габаритными характеристиками

    Изделия из твердых полимерных материалов могут изготавливаться самых разных размеров — от самых маленьких до самых больших.Что касается их размера, то он может быть разным. в диапазоне от 10 до 1600 мм … Их размеры могут изменяться при этом.

    Длина изделия

    Трубчатые изделия диаметром до 160 мм обычно поставляются производителями в катушках или бухтах. Их длина может варьироваться от 100 до 500 метров. Однако иногда их просто разрезают на определенные разделы. Изделия с большой толщиной стенки, начиная с диаметра 160 мм, выпускаются в виде отрезков определенной длины.Обычно она колеблется от 3 до 12 м.

    Для мелких и крупных изделий толщина стенки может отличаться:

    • для изделий наружным диаметром 10 мм с толщиной стенки не более 2 мм;
    • эта толщина не применяется для изделий диаметром 90 мм. Самый маленький — 2,2 мм;
    • с увеличением диаметра увеличивается и толщина стенки.

    Диаметр

    Обращаю ваше внимание на то, что важнейшим показателем является отношение диаметра изделия к толщине … Ориентируясь на него, можно определить прочность того или иного трубопровода. Эта характеристика маркировки фиксируется индексом SDR.

    Для изделий из ПНД значение коэффициента SDR может варьироваться в пределах от 6 до 41. Следует знать, что чем меньше его значение, тем большие нагрузки трубопровод выдерживает от такой трубы. В случае изделий из ПНД диаметр будет следующим:

    • если продукт имеет одинаковый диаметр, то наличие более низкого SDR в полиэтиленовой трубе указывает на большую толщину стенки;
    • для трубных изделий такой же толщины меньшее значение этого показателя будет для труб с наибольшим диаметром.Например, для трубных изделий толщиной 2 мм и диаметром 10 мм рабочее давление достигнет 25 атмосфер. То есть они будут более долговечными, чем трубные изделия с аналогичной толщиной стенки и диаметром 50 мм. Для таких конструкций рабочее давление будет достигать максимум 6 атмосфер.

    Приложение

    Полиэтиленовые трубы низкого давления могут применяться при устройстве систем газо- и водоснабжения … Применяются также в устройстве водоотведения при прокладке сетей канализации.Отметим, что для разных систем изготавливаются трубы ПНД, различающиеся своими размерами.

    Водопроводные трубы ПНД. Производители выпускают их диаметром от 16 до 1200 мм. В ходе работ по возведению систем из этих изделий для полива или водоснабжения малоэтажных домов используются изделия толщиной 16-25 мм. Использование изделий большей ширины в таких случаях нерационально. Они используются в основном для обеспечения подачи воды большому количеству потребителей.

    При прокладке газопроводов используются трубы из высокопрочного полиэтилена. Их диаметр варьируется от 20 до 225 мм .

    Для устройства канализации лучшим выбором будет использование трубных изделий диаметром не менее 110 мм. Использование изделий с меньшим значением этого параметра может привести к засорам при работе канализации.

    Соединение полиэтиленовых труб разного сечения

    Для соединения отдельных участков полиэтиленовых труб в единую систему используются различные способы монтажа.Наиболее распространенные способы крепления съемными и неразъемными .

    Для пайки трубопроводов ПНД можно использовать следующие методы:

    Метод встык … При его использовании соединяемые сегменты нагреваются до температуры плавления, после чего склеиваются, после чего образуется сварной шов. Такой способ соединения труб ПНД применяется для сборки трубопроводов с наружным диаметром не более 50 мм. С его помощью невозможно соединять изделия небольшой толщины.

    Метод электросварки … Его использование предполагает использование специальной муфты, в которую встроена спираль, нагреваемая электросварочным током. Использование этого метода накладывает определенные ограничения на диаметр участков труб, которые могут быть соединены этим способом. Их максимальный размер не должен быть более 160 мм. Для небольших диаметров этот способ соединения — идеальное решение. Он особенно эффективен в тех случаях, когда работы по стыковке труб производятся в стесненных условиях.

    Обратите внимание на то, что при изготовлении труб из полиэтилена допускается отклонение данного параметра от номинала не более чем на 1 мм. Однако даже у этого небольшого отклонения часто бывает достаточно, чтобы компоненты разных производителей не совпадали. Поэтому для создания системы связи оптимально закупать трубную продукцию у одного производителя.

    Заключение

    Трубы ПНД

    часто используются при монтаже систем отопления и водоснабжения.При выборе большое внимание уделяют линейным размерам изделий. От этих показателей во многом зависит прочность и проницаемость трубопровода. Важно не только правильно выбрать трубы для монтажа коммуникационной системы, но и провести качественный монтаж … Существуют различные способы соединения этих труб. Выбрав подходящий вариант, можно облегчить задачу устройства трубопровода и обеспечить надежность его работы.

    Широкое распространение сегодня во многих отраслях и сферах хозяйствования получили трубы ПНД из полиэтилена низкого давления. Именно материал изготовления зашифрован в аббревиатуре названия такой продукции. Этот материал устойчив к различным агрессивным средам, поэтому трубы из него могут использоваться для транспортировки самых разных жидкостей и газов. Это объясняет их популярность.

    Виды труб ПНД (ПЭ), их преимущества

    Трубы из полиэтилена

    доступны в различных размерах и оттенках (серый и черный, синий, красный и желтый, а также полосатые цвета с сочетанием черного и синего оттенков).В продаже можно найти два типа:

    Напорные
    • , нашедшие применение для водоснабжения и канализации;
    • Плотность
    • , применяется для различных типов сточных вод.

    Завод выпускает прямые участки длиной от 5 до 12 м. Продукция диаметром до 9 см может поставляться на строительный рынок в бухтах длиной 30-40 м. Это удобно при прокладке внешних магистральных трубопроводов. купить труба ПНД (ПЭ) может быть намного дешевле металлического изделия аналогичного размера, поэтому даже при установке можно избежать большого количества соединений, что, в свою очередь, значительно сэкономит ее стоимость.

    Более низкая цена труб из материала ПНД — не единственное его преимущество. Имеет ряд преимуществ:

    • не подвержен коррозии, позволяет укладывать его в траншею без гидроизоляции и подготовки;
    • обладает высокой прочностью и не боится значительных механических нагрузок;
    • имеет небольшой вес, что облегчает разводку линии;
    • не боится воздействия холодной и горячей воды, кислотных и щелочных реагентов, а также различных органических и синтетических растворителей;
    • имеет более длительный срок службы, более 40-50, а у некоторых труб до 100 лет.

    Полиэтиленовые трубы при установке теплоснабжения не боятся замерзания воды и разрыва материала, как если бы они были стальными. Продукт HDPE может увеличивать свой объем до 7%, а затем снова возвращаться в исходное состояние без ущерба для своих прочностных и эксплуатационных характеристик. Кроме того, полиэтилен низкого давления считается экологически чистым материалом, отвечающим самым современным европейским стандартам.

    Производство и применение труб ПЭНД в России

    В России производятся трубы ПНД с маркировкой ПЭ различного диаметра и назначения.Его можно использовать в следующих целях:

    • приборы для питьевого и технического водоснабжения;
    • прокладка ливневой и фекальной канализации;
    • монтаж газопроводов;
    • защита электрических кабелей при их подземной прокладке;
    • устройств технологических трубопроводов в промышленности.

    Пластиковые трубы имеют собственную маркировку, в которой указаны их параметры и назначение. Часто они доступны в определенных цветах:

    • синий — для холодной воды;
    • красный — для горячего;
    • желтый — для устройства газоснабжения.

    Где купить трубы ПНД в Москве

    Наша компания ТД «Пласт Сервис» может предложить самый широкий ассортимент труб ПНД в Москве и в других регионах России. В нашем каталоге вы всегда найдете трубы ПНД любого назначения, типоразмеров и типов, и купите их как в бухтах, так и мерными длинами нужной длины. Мы реализуем трубы ПНД оптом и в розницу как самовывозом, так и с доставкой в ​​любой регион страны.

    На складах всегда в наличии только качественная продукция, изготовленная в соответствии с действующим ГОСТом, прошедшая приемочный контроль качества на заводе-изготовителе.Стоимость метра труб в нашем интернет-магазине самая низкая на отечественном рынке.

    Как сделать летний водопровод на даче. Водопровод на даче из труб ПНД своими руками как проложить водопровод на дачном участке

    Рассказали, как организовать на участке постоянно обновляемый источник воды для полива. В этой статье мы рассмотрим вопросы, связанные с организацией подачи воды от источника к грядкам.

    Работы на огороде, вопреки распространенному мнению, вполне могут доставить радость, а главное правильно все организовать.Существует множество приспособлений, приемов и хитростей, позволяющих значительно облегчить работу в саду. В статье «Система автоматического полива сада: накопительный резервуар с контролем уровня воды» мы рассказали о том, как организовать постоянный источник воды на даче. Уже только его наличие является хорошим подспорьем для облегчения поливных работ. Следующим шагом, призванным еще больше упростить жизнь водонагревателю, станет обустройство летнего водопровода на участке. Расскажем, что и из чего можно и нужно делать летний водопровод.

    Общие рекомендации по материалам и комплектующим для летнего водоснабжения

    Прежде чем рассматривать, из каких материалов имеет смысл собирать систему прокладки труб, остановимся на одном элементе, без которого невозможна летняя подача воды — запорной арматуре, в простых кранах. Их устанавливают на трубы в начале, сразу после источника и в конце. Вначале они необходимы для полного перекрытия воды в водопроводе, в конце служат для временного перекрытия и регулировки напора.Из какого материала вы не ставили краны: чугун, латунь, полипропилен, есть один нюанс — они должны быть только вентильными. Это связано с тем, что, как известно, воду на зиму из летнего водопровода обязательно сливают, иначе, замерзая и расширяясь, она просто порвет трубы. Итак, как бы вы не избавлялись от остатков влаги, между шаром и седлом, в котором он находится, водяной кран Microwelos все равно останется. Она сделает свой черный футляр, а весной ты найдешь разорванное тело своего журавля.Клапанных кранов такого микростилла попросту нет, поэтому проливают от этой проблемы.

    Вернемся к трубам. Из них в принципе и делается сантехника.

    Трубы стальные

    Самый известный материал. Вся система монтируется на резьбовых соединениях или сварке.

    Плюсы: Прочность и долговечность.

    Минусы: Высокая цена, сложность монтажа, хрупкость и сложность — для этих труб придется пойти на поставку металла.

    Продукт: Хорошая штука Для летнего водоснабжения, если есть слесарно-сварочные навыки, позволяющие их смонтировать.

    Трубы металлопластиковые

    Продается в бухтах обычно белого цвета. Собрана на специальной металлической фурнитуре.

    Плюсы: Наличие — продаются в любом магазине сантехники, простота монтажа.

    Минусы: РАСПРОСТРАНЕНИЕ — В условиях эксплуатации такие трубы служат не более трех лет, довольно высокая цена.

    Вывод: Хороший временный вариант в качестве возможной частичной замены вышедшего из строя постоянного водоснабжения.

    Трубы полипропиленовые

    Пластиковые трубы серого или белого цвета, достаточно эластичные. Собрана сваркой специальным паяльником. Ее можно купить или арендовать практически в любом магазине сантехники.

    Плюсы: Прочность, пластичность, долговечность, простота монтажа, доступность, невысокая цена.

    Минусы: их нет.

    Продукт: Прекрасный вариант для летнего водопровода. Полипропилен устойчив к солнечным лучам и пластику, что значительно увеличивает его шансы пережить зиму, даже если внутри трубы замерзла вода.

    Полипропиленовые трубы низкого давления — PND

    Это черные трубы, продающиеся в бухтах. Отличаются от обычных полипропиленовых труб Меньшая толщина стенки и способ монтажа — собирается система для специальной зажимной арматуры.

    Плюсы: Пластичность, прочность, простота монтажа, доступность, невысокая цена — Трубы ПНД люфт по стоимости только полипропиленовыми трубками.

    Недостатки: Низкая прочность.

    Вывод: Полный подходящий вариант. Единственное, что ему нужно, это контролировать давление на входе.

    Подведем итоги. Лучшим вариантом для обустройства летнего водопровода будут трубы полипропиленовые, они лучше и заглушки. Все запорные клапаны должны быть действительными и желательно из того же материала, что и сами трубы.

    Принципы монтажа летнего водопровода

    С вопросом, что было решено делать, давайте теперь решим, как это сделать.Первый этап — теоретический.

    Топология летних водопроводов

    На миллиметровом листе нарисуйте свой существующий или будущий сад. Отметьте источник воды. Ваша задача проложить трубы, то есть на листе провести прямые линии, чтобы их общая длина была минимальной, и они не пересекали грядки. При этом необходимо учитывать несколько нюансов.

    Точки водоснабжения должны быть либо для каждой грядки отдельно, если они находятся на значительном расстоянии друг от друга, либо в одной точке для двух, максимум для трех гряд, если рядом.При этом каждая точка должна находиться не дальше 1-2 м от обслуживаемой грядки.

    Каждый виток трубы приводит к падению давления воды в системе. При их большом количестве вы рискуете на выходе вообще не достать воду. Идеальный вариант — звездная система, где перед каждой точкой забора воды из источника прокладывается прямая труба. Правда, в этом случае тухнет большая часть материала и сделать это, не пересекая грядку, не всегда получается. Также хороша основная система, где по саду проложена одна прямая труба, а трубы отводятся по грядкам.В этом случае, чтобы не было значительного падения давления, магистраль следует делать из труб на два размера больше, чем у подающих. То есть, если прокладывать трубу диаметром 20 мм и меньше не стоит, то магистраль нужно монтировать от трубы 32 мм. В сантехнике «Звездочка» все трубы прокладываются одним диаметром не менее 20 мм.

    Нарисовал схему расположения. При этом учитывались не только существующие, но и будущие грядки. Переходим к практической части.

    Монтаж летнего водопровода

    Если нарисовать на миллиметре всю схему летнего водопровода в масштабе, то оценить количество материала и комплектующих будет довольно просто.Но прежде чем приступить непосредственно к работе, следует определиться еще с одним вопросом: как мы будем укладывать трубы?

    Для летнего водопровода трубы укладывают двумя способами:

    1. Откройте. Все трубы пройдут через поверхность Земли.

    Плюсы: Сантехника открытая, доступная для ремонта и постоянного контроля, легко слить воду на зиму, для этого достаточно открыть кран водоподготовки и приподнять переднюю часть трубы напротив. нет риска случайного повреждения.

    Недостатки: Трубы открыты для негативного воздействия окружающей среды, непсихологический вид Трубы могут мешать свободному движению.

    2. Закрыто. Трубы вожжены в землю на глубину около 50 см.

    Плюсы: Трубы защищены от негативного воздействия окружающей среды слоем земли, вся система выглядит аккуратно.

    Недостатки: Ремонт и модернизация сложны, сложнее в изготовлении, требует организации специальной системы слива воды на зиму.

    На последнем вопросе стоит остановиться отдельно. Как уже было отмечено выше, необходимо слить воду, чтобы при замерзании она не порвала трубу. Если с открытой сантехникой все предельно ясно, то для закрытой нужно оборудовать сливу специальные места — ямы. Чтобы вода вытекла, трубы нужно прокладывать с небольшим уклоном. В нижней части сделаны ямы. По торцам устанавливаются мигающие краны. Соответственно, вода сливается из бака осенью или кран перекрывается с системой, на концах труб открываются краны водосбора, открываются краны слива.Вода под откосом стекает в яму. Все, система обезвожена.

    Как сделать водопровод, решает каждый сам. Сборка его мало чем отличается от системы, установленной внутри дома. В любом случае, если у вас нет соответствующих навыков, лучше обратиться к услугам специалистов. Ваша задача — следить за качеством работы и выполнением перечисленных выше требований.

    Комплектующие для подключения к водопроводу с поливочными устройствами

    Водопровод готов, можно пользоваться.Для подключения к нему могут использоваться различные устройства. Самыми простыми и популярными на сегодняшний день являются комбинации металлических или пластиковых фитингов, к которым шланги стягиваются хомутом.

    В последнее время все большую популярность приобретают так называемые быстродействующие разъемы. Они хороши тем, что универсальны. Диски, соединительные муфты, сплиттеры, поливочные машины — все они имеют соединение со шлангами путем быстрого распыления.

    Принцип работы довольно простой. На конце шланга установлена ​​муфта с запасом для шланга на одном конце и механизм быстрого разъединения на другом.Теперь любое устройство, имеющее в качестве соединения быстросъемный штуцер, легко подключается на простые защелки. Аналогичным образом можно соединить два шланга, соединив штуцер.

    Завершив установку летнего водопровода, вы еще на шаг приближаетесь к оборудованию дачи системой автоматического полива. Осталось отмыть — для каждой грядки организовать индивидуальный полив. Это будет тема третьей, заключительной статьи нашего цикла.

    Разводку воды на даче для полива можно в значительной степени упростить, если на загородный участок будет подведен центральный водопровод.Вариант с бурением артезианской скважины подойдет, когда другой возможности подвести воду на дачу нет. Этот способ более дорогой, но в будущем можно будет использовать жидкость без ограничений. В любом случае позаботиться о нормальном водопроводе дачного участка необходимо в первую очередь.

    После подведения воды воплощается схема расположения труб на плане. Это позволяет правильно распределить потребность в поливе на даче.Если нет опыта работы с такими системами, можно обратиться к специалистам. Чтобы сэкономить средства, разводку водопровода помогут приведенные ниже рекомендации.

    Решив, по каким частям дачи должна течь вода, переходите к чертежу схемы электропроводки. Для этого необходимо рассчитать выкройки труб, подобрать всю необходимую арматуру: переходники, муфты, краны, уголки, тройники и т. Д. Если вы подготовите план с учетом масштаба, на котором будут указаны все точки подачи воды , это быстрее сориентируется в водопроводе при его установке.

    Полив водопровода потребуется не только для дома, но и для всех ключевых мест загородной местности. Им следует проверить трубы, подсоединить шланги и надеть на них краны. Обычно для полива близлежащих грядок устанавливают оросители. Тяжелые шланги носить с собой не слишком удобно, поэтому к проводке обычно подключают несколько шлангов одновременно. Наличие ряда точек водозабора позволит быстрее справиться с поливом растений на даче.

    Схема водораспределения

    Составив схему разводки, предусмотреть сливной кран в самой нижней точке участка.С его помощью можно слить воду до наступления морозов, так как мороз и холод приводят к замерзанию воды в трубах. Это способно разрушить систему, так как плотность жидкости, превращающейся в лед, будет увеличиваться. В результате трубы порвутся. Перед сливом воды всю электропроводку кранов необходимо закрыть, чтобы предохранить водопроводную трубу от разрушения зимой.

    Если трубы водопровода из полиэтилена, то специальный кран для слива не требуется.

    На составленной схеме следует указать расположение кранов на трассе.

    Необходимо предусмотреть кран и аварийное отключение водоснабжения.

    Организовав на даче разводку полива, необходимо определиться с режимом его использования, так как водопровод бывает летний и зимний. Один способ укладки отличается от другого по глубине укладки труб. Для всесезонных коттеджей обычно предусматривают утепленные системы водоснабжения.Эта система требует укладки трубы ниже глубины грунтовки грунта.

    Зимний вид разводки необходим, если на участке есть теплица. Такая ситуация потребует подготовки хорошего котлована и прокладки утепленных труб. Наиболее рациональным будет использование летнего варианта водоснабжения.

    Для устройства электромонтажа можно использовать водопровод из полипропиленовых труб. Оборудована с учетом возможности слива воды на зимний период. Предварительно рассчитывается необходимое количество потребляемой воды, добавляя к полученному результату небольшое количество бульона.При расчетах следует учитывать не только объем жидкости для полива растений на участке, но и потребность в воде членов семьи хозяина.

    Для устройства в доме отводной трубы насоса на даче потребуются своими руками уложенные в траншею полиэтиленовые трубы, глубина которых составляет 50-60 см. Насос устанавливается в колодец или колодец, откуда должна поступать вода на потребление. Управлять насосом из дома можно с помощью кабеля, введенного в дом.

    В трубу, проложенную заранее для трубы, укладывают вторую пластиковую трубу, в которую необходимо провести кабель. Вводимая в помещение труба должна быть оборудована обратным клапаном и механическим фильтром грубой очистки жидкости.

    Как сделать самодельный колодец на участке

    Придя на дачу шахтный колодец своими руками, необходимо не только установить сруб из дерева, но и позаботиться о следующих элементах воды система электроснабжения:

    1. 1 электросеть.
    2. 2 Кран с краном.
    3. 3 запорный вентиль.
    4. 4 трубы.
    5. 5 шлангов.
    6. 6 песок.
    7. 7 щебень.
    8. 8 уп.
    9. 9 сцен.
    10. 10 глиняный замок.
    11. 11 Крышка.
    12. 12 Стояк вентиляционный и прочее.

    Устройство шахтного колодца на даче производится на даче, если воду планируется расходовать небольшими объемами. Его конструкция довольно проста. Для нормальной работы устройства необходимо, чтобы грунтовые воды залегали на глубине от 3-4 до 10-15 м.Это зависит от региона, в котором находится загородный дом.

    Составными элементами колодца являются:

    1. 1 Наземная часть (устье и устье).
    2. 2 кольца железобетонные.

    Бетон иногда заменяют обломком дерева, сделанным из бруса диаметром 20-30 см. Сруб нужно вдувать в землю, а грунт колодца — в грунтовые воды на несколько метров. На дно траншеи поочередно необходимо насыпать песок, щебень и щебень слоями, каждый из которых должен иметь высоту не менее 20 см.После этого в скважину устанавливают погружной насос.

    Если грунтовые воды расположены достаточно глубоко, более 15-20 м, то бурение скважин может быть следующих типов:

    1. 1 простая («на песке»).
    2. 2 артезианских скважины («на известняке»).

    Скважины первого типа можно пробурить самостоятельно за 2-3 дня с применением бора. Также нам потребуются стальная труба, насос и специальная фильтрующая сетка. Этот видовой колодец обеспечит водой небольшой участок на 5 лет.Стоимость артезианского колодца завышена, но срок его службы составляет более 70 лет. Позволяет подавать воду в объемах от 4 до 110 м3 / час. Чтобы пробурить артезианскую скважину, необходимо привлечь специалистов и получить разрешение на создание такой скважины в местных органах власти.

    Устройство автономного водопровода

    Выполнить водопроводную разводку на даче разными способами, магистраль которых связана с последовательным подключением труб или с помощью коллектора. Это устройство позволяет подключать трубу к каждой отдельной точке.Коллектор — это труба большего диаметра, чем у шлангов. Подключение к коллектору устройств, потребляющих воду по шлангам, должно быть параллельным. За счет этого выравнивается давление в подводных трубах. Подача воды в каждый из шлангов осуществляется равномерно, что не зависит от того, открыты соседние краны или нет.

    Для полива участка могут использоваться разные типы водяных насосов. Эти агрегаты достаточно легкие, компактные. Для них не требуется специального обслуживания, так как они оснащены манометром, гидроаккумулятором и реле давления.Это позволяет поддерживать автоматический режим работы устройств, действующих по принципу насосных станций.

    Водопровод на даче можно организовать при помощи бака, что позволяет не только иметь воду около водопровода в случае его отключения, но и собирать дождевую воду. Для очистки воды потребуется качественная система фильтров. На первом этапе производится грубая очистка, а на втором — тонкая. Последний более тщательный и требует использования нескольких защитных фильтров.

    Использование резервуара в водопроводе на участке очень эффективно и для растений, так как вода в нем будет нагреваться, если он будет установлен на улице. Полив растений теплой водой позволяет добиться наилучшего плодоношения урожая. Коттедж можно оборудовать системой капельного полива, если подключить к тройникам специальные шланги.

    В том, что водопровод нужен на даче, никого убеждать не нужно. Это так очевидно. А потому сразу более подробно перенесем, как сделать сантехнику на даче своими руками с учетом ее эксплуатации в разное время года.

    Прежде всего, необходимо выбрать источник воды. Самый дешевый I. Простой способ Обеспечение коттеджа пресной водой — это строительство колодца. Он может иметь разную глубину. Все зависит от глубины расположения грунтовых вод. В основном она не превышает пятнадцати метров, поэтому строительство колодца ведется с минимальными затратами. Однако такая конструкция обеспечивает небольшое количество воды (до 200 литров в час), кроме того, она имеет самые разные примеси (нитраты, тяжелые металлы, бактерии).

    Колодцы и колодцы: что нужно знать

    Схема устройства колодец

    Более приемлемый вариант строительства песчаного колодца, глубина которого в зависимости от водоносного горизонта может составлять от 15 до 30 метров.

    Такая конструкция в час может производить около 1,5 кубических метров воды, что достаточно для небольшого дома.

    Что лучше хорошо или хорошо?

    Бурение песчаной скважины ведется шнековым методом — порода добывается на поверхности.На это, как правило, уходит от 3 до 5 дней. Однако в песчаном водоносном горизонте много глины и песка, а потому в этом случае понадобится фильтрующее оборудование.

    Изучая деревню на город, мало кто готов полностью отказаться от благ цивилизации, особенно если речь идет о водопроводе. Согласитесь, важность водоснабжения загородной местности сложно переоценить.

    Вода необходима для полива грядки и грядки, а также для решения бытовых проблем.О чем говорить об использовании бытовой техники, требующей подключения к водопроводной сети. Для подвода воды к водопроводу можно привлечь специалистов или обойтись своими силами.

    Чтобы сделать водопровод на даче своими руками, сначала следует определиться с источником воды, подобрать необходимое оборудование и материалы, изучить последовательность работ. Именно эти вопросы мы вам поможем решить.

    Для лучшего понимания процесса водоснабжения мы иллюстрировали материал наглядными схемами и фотографиями, заполненную информацию на видео роликах.

    Устройство любого водопровода начинается с выбора источника воды. Хотя выбор обычно не велик. Это может быть централизованная система водоснабжения.

    Откуда будет поступать вода, не только ее качество, но и способы устройства зависят от водопроводной системы, ее технической сложности и стоимости.

    Галерея изображений

    Зимнее водоснабжение — система намного сложнее. При этом нужно учитывать все — от естественной линии рельефа до глубины промерзания почвы.Обязательно наличие насоса для обеспечения напора воды. Одним словом, водопровод дачного водопровода ничем не отличается от водопровода жилого дома.

    Галерея изображений

    Трубы. Что лучше выбрать, решает хозяин дома или квартиры, а это сказывается на хорошей и продолжительной работе водопроводов.

    Лидирующие позиции занимают изделия из полипропилена, ПНД и металлопластика, в которых начинают проявляться металлы. Из характеристик материалов, цены, условий эксплуатации и финансовых возможностей пользователя выбраны водопроводные трубы.Что лучше? Отзывы потребителей склоняются к изделиям из полипропилена и металлопластика.

    Трубка полипропиленовая

    Определиться с тем, какие водопроводные трубы лучше установить в квартире, довольно сложно. Большинство владельцев останавливаются на изделиях из полипропилена. Трубопровод устрашающий, а сварные фитинги создают надежные и прочные соединения. Они могут быть разной конфигурации: муфты, уголки 90 0 и 45 0, крестовины, тройники.

    Основной инструмент

    Для сварки применяется специальный инструмент — полифезис (народным — утюгом или паяльником).На нагревательном элементе устанавливаются 2 насадки необходимых диаметров. Вставляют конец трубы и фитинг, после чего нагревают 6-10 секунд. Затем нагретые детали снимаются и соединяются между собой. В течение нескольких секунд происходит сварка, обеспечивающая надежную прочность соединения. Отключить предметы после этого уже невозможно.

    Особые свойства полипропилена позволяют использовать его для отопления и водоснабжения. Одна из его разновидностей — «статистический сополимер» — наиболее термостойкая и применяется там, где температура воды допускается до 95 0 с, а повышение ее до 100 0 с при сбоях в работе не снижает долговечность. трубопровод.

    Преимущества и недостатки изделий из полипропилена

    У труб есть свои достоинства и недостатки. Преимущества следующие:

    • устойчивость к действующим химическим веществам;
    • простота и высокая скорость монтажа;
    • высокая пластичность, предотвращающая разрушение трубы при движении воды в системе;
    • прочность при использовании в высокотемпературных сетях;
    • экология.

    Недостатком труб является их жесткость.В результате требуется большее количество поворотной фурнитуры. Кроме того, полимер имеет большую температурную деформацию, что следует учитывать при установке. При отсутствии термокомпенсаторов трубопровод может деформироваться и даже разрушиться.

    делятся на 3 типа:

    1. PN 10 — Конструкция для холодного водоснабжения и теплых полов.
    2. PN 20 — для подводящих трубопроводов горячей воды температурой до 80 0 с (универсальный).
    3. PN 25 — для работы с высокими температурами (до 95 0 с).

    Последний тип трубы армируется алюминиевой или стекловолоконной фольгой. Перфорация металла позволяет не наносить клей для соединения слоев. Армирование увеличивает прочность и устойчивость изделий. Труба может быть покрыта металлом снаружи или внутри. Алюминий используется в основном для уменьшения теплового расширения.

    Стекловолокно наносится без склеивания слоев. Он оплавлен слоем полипропилена, обеспечивая качественное соединение.

    Труба металлопластиковая

    Конструкция трубы состоит из 2-х слоев полиэтилена и расположенного между ними алюминиевого слоя.Металл соединяется с пластиком с помощью специального клея. Качество продукта зависит от его свойств. У всех производителей есть свои рецептуры клея, которые они постоянно улучшают. Полимер создает гибкость и гладкость, а алюминий — прочность и уменьшение температурного расширения трубы при нагревании. Наилучшими техническими характеристиками обладают изделия Германии, Бельгии и Италии.

    Между собой трубы соединяются компрессионными или прессовыми фитингами. В первом случае только гаечный ключ, а во втором — специальный инструмент.

    Пятислойная конструкция трубы имеет небольшую толщину, что сохраняет гибкость изделия. Слой алюминия очень тонкий и больше напоминает фольгу, чем металлический слой.

    Достоинства и недостатки металла

    Продукция имеет свои плюсы и минусы. Положительные свойства труб таковы:

    • гибкость, что позволяет часто обходиться без фитингов;
    • малый вес;
    • температура рабочего тела достигает +95 0 С;
    • низкотемпературная деформация;
    • устойчивость к коррозии и действию агрессивных сред;
    • незначительный шум при транспортировке жидкости.

    К недостаткам труб относятся:

    • горючий материал; Элементы
    • имеют различные температурные деформации, приводящие к пучку труб на клеевых слоях и в местах соединения с латунной арматурой;
    • материал плохо выдерживает ультрафиолетовое излучение;
    • узкие пределы диаметров — 16-33 мм;
    • разрыв трубы при замерзании в ней воды;
    • дороговизна арматуры.

    Еще один недостаток — сужение проточного сечения фитинга по сравнению с диаметром трубы.Это создает дополнительное сопротивление движению воды.

    ПНД Труба

    Применяется в 2-х вариантах: для технической и питьевой воды. Она эластичная и продается в бухтах. Благодаря этому для установки требуется меньше фурнитуры, изготовленной из пластика.

    Труба полиэтиленовая, применяемая в основном для наружного водоснабжения. Обладает устойчивостью к низким температурам до -50 0 С. Гибкость, прочность и невысокая цена сделали его популярным для систем водоснабжения и полива дачных участков. Трубы долго эксплуатируются, не зарастают и не подвержены коррозии.Для горячего водоснабжения обычные полиэтиленовые трубы не подходят, так как их рабочая температура не превышает 45 0 С. Сейчас часто используется сшитый полиэтилен на водопроводных трубах. Что лучше, здесь совершенно ясно. Но цена у них существенно выше, хотя и качество тоже.

    Какие водопроводные трубы лучше — полипропиленовые или металлопластиковые?

    На рынке металлопродукция постепенно вытесняется пластиком. Если вам необходимо приобрести водопроводные трубы, то какие лучше, определяйтесь по цене и качеству.

    При этом необходимо учитывать стоимость не только труб, но и других комплектующих. Полипропилен стоит немного дешевле металлопластика, но особая экономия достигается на фурнитуре. Также не следует забывать, что для этого необходимо наличие сварочного аппарата, на покупку которого нужно потратиться. Для большого водопровода затраты на него будут не столь велики, так как паяльник несложно освоить самостоятельно, а привлечение специалистов обойдется намного дороже.

    Производятся в более широком диапазоне диаметров в сторону увеличения, начиная с 63 мм. Для больших диаметров вопрос о том, какие водопроводные трубы лучше — пластиковые или металлопластиковые, не стоит. Очевидно, необходимо использовать полипропилен.

    Металлопластиковые изделия имеют значительно меньший коэффициент температурного расширения, чем полимерные, за счет наличия металлического слоя (в 5-6 раз ниже). Поэтому термокомпенсоры в виде петель необходимы для полипропиленовых труб.Наличие разных материалов в одной системе сокращает срок эксплуатации металлопластиковых труб при частых температурных воздействиях.

    Металлопластиковый водопровод проще, и для этого не требуется дорогостоящий сварочный аппарат. Коммуникации из полипропилена получаются бездоказательно, но места сварки не отличаются по прочности от материала трубы.

    Водопровод на даче

    В хозяйстве для полива и личных нужд водопроводы необходимы постоянно.Что лучше на даче? Очевидно, что это изделия из ПНД, которые выигрывают от других материалов по следующим показателям:

    1. Соотношение цена-качество.
    2. Прочность, гибкость и простота обработки.
    3. Установка фурнитуры вручную не требует специальных инструментов, знаний и навыков.
    4. Наличие специальных переходников для установки запорной арматуры и подключения потребителей (душевая кабина, раковина, поливочное устройство).

    Все комплектующие и инструменты продаются в специализированных магазинах.Чтобы водопровод не мешал передвижению по участку, его можно прожарить в земле. Чтобы не повредить трубу садовым инструментом для нее, из пластиковых лотков делают траншею, сверху прикрытые решетками. Трубопровод можно монтировать ежегодно, но его тоже оставляют на месте. Затем на зимний период из него сливают воду, а систему прочищают, например, пылесосом.

    Внутренний водопровод

    Какой водопровод лучше использовать на даче, в загородном доме или квартире в помещении? Технические характеристики полипропиленовых и металлопластиковых труб позволяют успешно применять их для внутреннего использования.Их легко спрятать за перегородками или под полом, что сохранит целостность интерьера. Надежные составы гарантируют трубы от протечек. Если есть недостатки, в основном это связано с неправильной установкой или нарушением технологии.

    Заключение

    Многие владельцы затрудняются выбрать водопроводные трубы. Чем лучше из существующих видов, сложно определить, чем металлопластиковые и полипропиленовые изделия имеют свои преимущества и недостатки. Все это отражается в характеристиках продукта, которые всегда следует детально изучать.Какие водопроводные трубы лучше поставить, зависит от качества, технических характеристик, предпочтений хозяев и их финансовых возможностей.

    Трубы ПНД больше подходят для дачи и наружного водоснабжения. По цене и характеристикам они значительно опережают конкурентов.

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
