Соединение полипропиленовых труб: Соединение полипропиленовых труб — разбираем ошибки при сварке полипропилена

Содержание

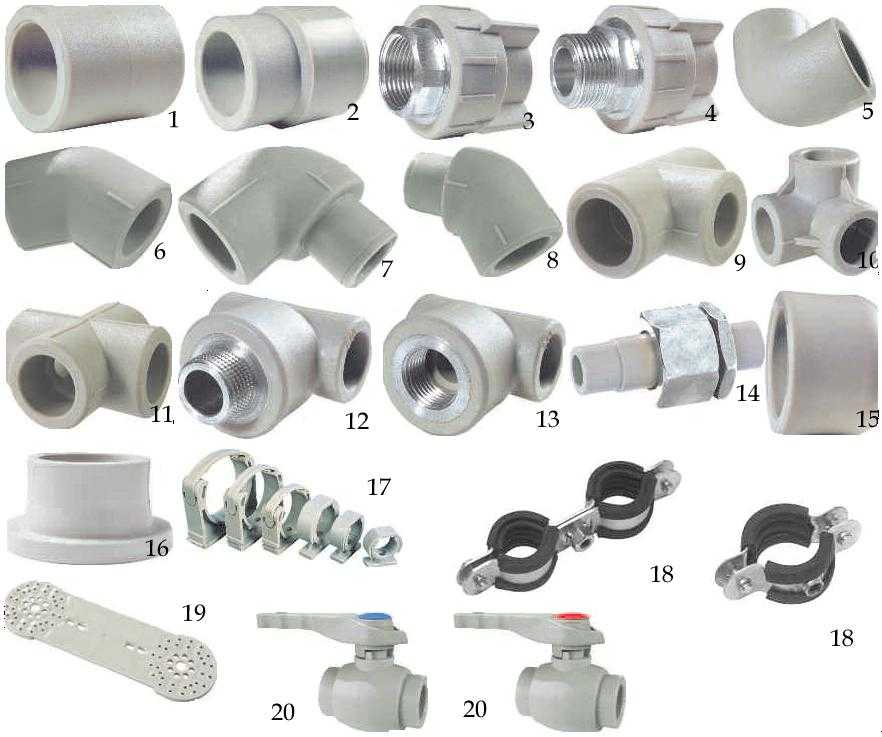

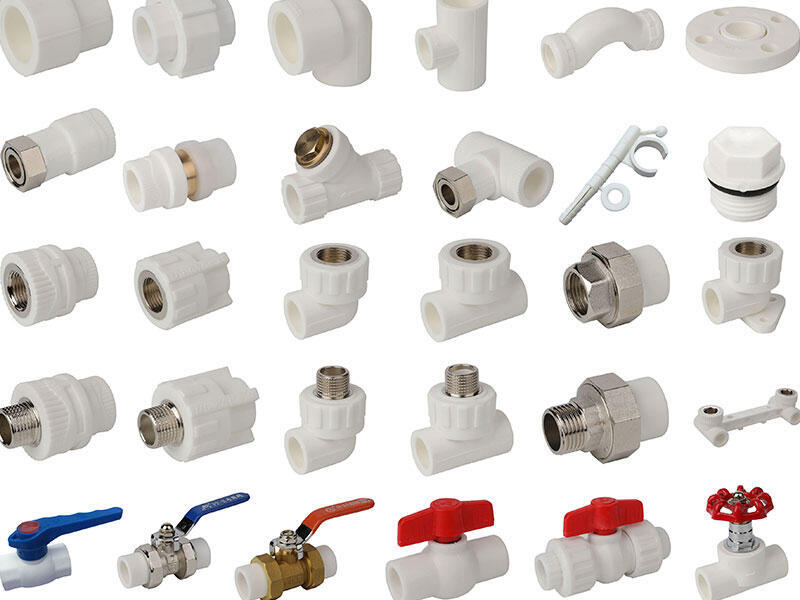

Полипропиленовые фитинги для соединения труб

  • Полипропиленовые фитинги для соединения труб

Фитинги из полипропилена рандом сополимера (PPR) свариваемые в раструб


Выберите подкатегорию


Сортировка: По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Код Товара (А — Я)Код Товара (Я — А)

Показать: 15255075100

Гребёнка PPR 32х20х4 «Blue Ocean»

Коллектор предназначен для распределения потока транспортируемой водной среды по отдельным приб..

102.00 р.

Заглушка PPR 20 «Blue Ocean»

 Предназначена  заглушить конец полипропиленового трубопровода, методом пайки..

8.50 р.

Крестовина PPR 20 «Blue Ocean»

Крестовина предназначена для соединения четырех полипропиленовых труб одного диаметра в одной плоско. .

23.00 р.

Крестовина PPR 25 «Blue Ocean»

Крестовина предназначена для соединения четырех полипропиленовых труб одного диаметра в одной плоско..

32.00 р.

Крестовина PPR 32 «Blue Ocean»

Крестовина предназначена для соединения четырех полипропиленовых труб одного диаметра в одной плоско..

52.00 р.

Муфта PPR 20 «Blue Ocean»

Муфта предназначена для соединения полипропиленовых труб одного диаметра..

8.50 р.

Муфта переходная PPR 25-20 «Blue Ocean»

Муфта полипропиленовая переходная, предназначена для перехода с одного диаметра полипропиленовой тру..

12.00 р.

Муфта разъёмная ВР 20х1/2″ «Blue Ocean»

Муфта универсальная шестигранная разъёмная из латуни и сварной головкой из PPR «Американка», предназ.

.

316.00 р.

Обвод фитинг PPR 20 «Blue Ocean»

Обвод-фитинг применяется для монтажа в месте пересечения полипропиленового трубопровода с каким-либо..

40.00 р.

Тройник PPR 20 «Blue Ocean»

Тройник полипропиленовый соединительный прямой, используется для Т-образной разводки полипропиленовы..

14.00 р.

Тройник PPR 25 «Blue Ocean»

Тройник полипропиленовый соединительный прямой, используется для Т-образной разводки полипропиленовы..

24.00 р.

Тройник PPR 32 «Blue Ocean»

Тройник полипропиленовый соединительный прямой, используется для Т-образной разводки полипропиленовы..

44.00 р.

Уголок PPR 20х90 градусов «Blue Ocean»

Уголок предназначен для соединения элементов полипропиленового трубопровода под углом 90⁰.

Использова..

13.00 р.

Показано с 1 по 15 из 190 (всего 13 страниц)

Как правильно паять полипропиленовые трубы.

1. Приготовьте материалы и инструменты

  • Трубы;
  • фитинги;
  • салфетки;
  • перчатки;
  • паяльник;
  • ножницы для труб;
  • рулетка;
  • карандаш;
  • уровень;
  • изопропиловый спирт.

2. Составьте схему трубопровода

Соединение полипропиленовых труб осуществляется довольно просто, но — как и с любой другой конструкцией — перед началом работ желательно подготовить примерную схему монтажа.

Набросайте на бумаге чертёж с расположением точек врезки, запорной арматуры и других нужных деталей. Так вы сможете сразу прикинуть длину труб, а также определить расположение, тип и количество необходимых фитингов.

Поскольку при соединении нагреваются оба конца трубопровода, для удобства монтажа важно, чтобы один из них оставался свободным. Часть труб с фитингами можно собрать на столе, а затем установить в нужном месте, выполнив всего один стык. Всё это поможет предусмотреть схема сборки.

3. Подготовьте паяльник

Вообще, прибор правильно называть «сварочный аппарат». Процесс соединения полипропилена проходит без использования припоя, а значит — это сварка, а не пайка. Мы будем использовать оба термина.

Установите на платформу паяльника насадки нужного диаметра и зафиксируйте их винтом с помощью ключа. Если работаете с трубами нескольких размеров — используйте дополнительную пару гильз.

Выставьте температуру нагрева на 260 °С и включите прибор в сеть. На нагрев потребуется 10–20 минут. О готовности к работе сообщит светодиодный индикатор. Еще около 5 минут нужно подождать перед сваркой первого стыка.

При нагревании полипропилена выделяются вредные пары и дым, которые лучше не вдыхать. Поэтому во время работы проветривайте помещение.

4. Сделайте разметку

Пока паяльник греется, подготовьте трубу и фитинги. Для качественной сварки они должны входить друг в друга строго на определённую глубину. Недостаточное погружение приведёт к плохому соединению, а чрезмерное — уменьшит или полностью закупорит проходное сечение выдавленным пластиком. Вот рекомендуемые большинством производителей значения для самых распространённых размеров:

Как видите, глубина пайки зависит от диаметра труб и фитингов.

Чтобы не ошибиться, отмерьте необходимую длину трубы с учётом припуска на стык и поставьте чёрточку карандашом. Затем на нужном расстоянии от этой метки нарисуйте ещё одну черту — она будет служить ориентиром во время сварки.

Например, нам нужно соединить уголок и тройник в системе отопления. Расстояние между ними составляет 270 мм. Для фитингов диаметром 25 мм глубина пайки — 18 мм, значит, добавляем к 270 ещё 36 мм (по 18 с каждой стороны). В итоге получается 306 мм — именно такой кусок трубы надо отсечь.

5. Отрежьте трубу

Для резки полипропилена используются специальные ножницы, которые ещё называют труборезом. Они позволяют легко отсечь толстостенную трубу и получить ровные края без заусенцев.

Установите ножницы строго перпендикулярно трубе и совместите лезвие с первой меткой. Придерживая трубу одной рукой, второй нажимайте на рукоятки ножниц до тех пор, пока деталь полностью не разрежется.

Важно получить ровный торец, чтобы труба равномерно вошла в фитинг и одинаково спаялась по всему диаметру. Если отрезать косо, то выпирающая часть войдёт слишком глубоко и расплавленный полипропилен выдавится, уменьшив внутренний диаметр фитинга.

Если край получился неровным и позволяет запас, лучше отрезать ещё раз. Если же длина впритык — подровняйте торец, удалив всё лишнее острым ножом.



6. Обезжирьте детали

Согласно инструкциям всех производителей свариваемые детали полагается обезжиривать для качественного соединения. И хотя многие мастера пренебрегают этим и ограничиваются лишь протиркой труб тряпкой, мы рекомендуем придерживаться технологии.

Очистите трубы от любых загрязнений. Слейте остатки воды и тщательно протрите салфеткой или туалетной бумагой насухо. Обработайте поверхности фитингов и труб смоченной в изопропиловом спирте тряпочкой.

Этим же спиртом легко стереть все надписи на трубах и придать им более эстетичный вид.

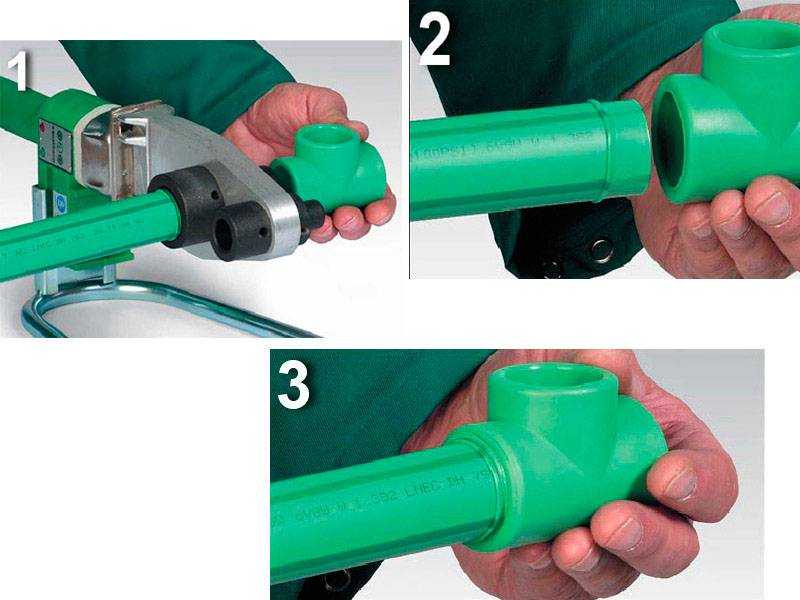

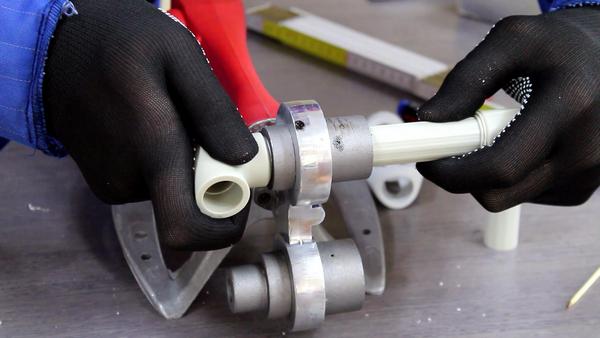

7. Нагрейте трубу и фитинг

При работе с горячим паяльником есть риск получить серьёзные ожоги, поэтому обязательно используйте защитные перчатки. Детали различных размеров нужно греть в течение определённого времени. Чем больше диаметр — тем дольше.

Для надёжного соединения полипропилен важно не перегреть, иначе материал станет текучим, расплавится и перекроет фитинг изнутри.

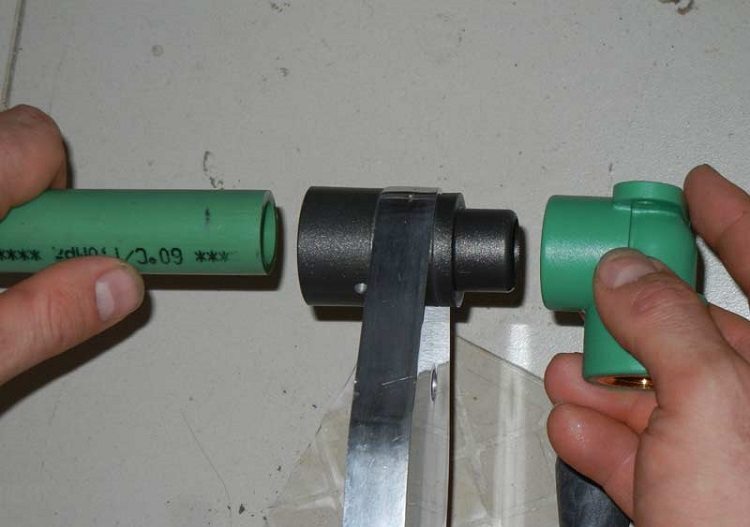

Вставьте в соответствующие гильзы паяльника сначала фитинг, затем трубу. Проталкивая детали, не проворачивайте их вокруг своей оси и не наклоняйте. Трубу вставляйте на отмеченную ранее глубину, до тех пор, пока расплавленный полипропилен не дойдёт до карандашной чёрточки. Только после этого отсчитайте положенное время.

Все указанные данные справедливы для работ при окружающей температуре около 20 °С. Если в помещении холоднее 5 °С, то время нагрева увеличивается примерно в два раза.



8. Сварите стык

Не проворачивая и не наклоняя, быстро снимите с насадок сначала трубу, а затем фитинг и соедините обе детали в нужном положении относительно друг друга.

Не суетитесь, но и не мешкайте — у вас в запасе 4–6 секунд.

Подержите трубу и фитинг неподвижно около 5 секунд, чтобы стык зафиксировался. В этот момент допускается провернуть соединение не более чем на 10 градусов, чтобы откорректировать его положение.

Полное время остывания, после которого можно нагружать место сварки, составляет от 2 до 4 минут.

Остатки полипропилена с насадки легко удалить бумажной салфеткой, пока паяльник горячий. Если очищать уже остывшие гильзы — есть риск повредить тефлоновое покрытие.



9. Проверьте соединение

Определить качество сварки можно по небольшому равномерному наплыву на конце фитинга. Если его нет, то, возможно, стык недогрет и герметичность будет под вопросом. Если наплыв слишком большой — трубу, скорее всего, перегрели, и она оплавилась внутри, частично и полностью перекрыв проходное сечение.

Для тех, кто впервые имеет дело со сваркой полипропилена, не лишним будет сначала попрактиковаться и сварить несколько тренировочных стыков. Учиться лучше на прямых муфтах. В отличие от уголков и других фитингов сложной формы, их легко хорошо осмотреть после пайки не только снаружи, но и изнутри.



Поломка пластиковых труб из полипропилена: Хронология, причины и устранение

Категории

КатегорииВыбрать категориюВ новостяхPlastic Failure Analysis & TestingPlastic Pollution Solutions

Вы здесь: Домашняя страница / Анализ и испытания пластиковых поломок / Надежны ли пластиковые трубы?

До 1970 года для подачи питьевой воды чаще всего использовались медные трубы. Однако высокая стоимость меди и простота монтажа пластиковых труб вызвали экспоненциальный рост использования пластика за последние 50 лет.

В конце 1970-х появились трубы из полибутилена. Из-за низкой стоимости материала полибутиленовые трубопроводные системы рассматривались как «трубы будущего», и они быстро стали предпочтительными трубопроводами для питьевой воды.

Однако в 1990-х годах полибутиленовые трубы приобрели плохую репутацию из-за большого количества отказов. Высокая частота отказов вызвала коллективный иск, и Shell (компания, разработавшая трубопровод) прекратила продажу продукта. Повреждение трубы было определено как окислительная деструкция хлорированной водой.

В настоящее время наиболее часто используемые пластиковые трубы включают хлорированный поливинилхлорид (ХПВХ), сшитый полиэтилен (РЕХ) и полипропилен (ПП). Каждый из этих типов пластиковых труб имеет свои плюсы и минусы:

ТРУБА ХПВХ

ПЛЮСЫ

  • ХПВХ прост в установке, негорюч, устойчив к нагреванию и устойчив к окислительному охрупчиванию из-за воздействия окружающей среды. к горячей хлорированной воде.

МИНУСЫ

  • Неумолимая небрежность при установке. Если установщик не следует правилам установки (ASTM F3328/ASTM D2855), система трубопроводов может быть ненадежной и иметь протечки.
  • Если для сборки соединений используется чрезмерное количество растворяющего клея, трубы могут стать хрупкими через несколько лет эксплуатации.
  • Не совместим с продуктами, содержащими углеводородные химикаты. Например, чрезмерное распыление чистящих средств и плесени, контакт трубы с компьютерными сетевыми кабелями, использование неправильного противопожарного герметика и воздействие утечки в соседнем HVAC.
  • Неустойчив к замерзанию



ПЕКС ТРУБА

PROS

  • Простота установки
  • Устойчивость к большинству углеводородных химикатов
  • Гибкость и устойчивость к замерзанию

МИНУСЫ

  • Горючесть при неправильной установке или отказе трубы или ее разрушении
  • 9028 90 при избыточном давлении/температуре



Полипропиленовая труба

PROS

  • Стойкость к большинству углеводородных химикатов

CONS

  • Неумолимы и подвержены окислительному охрупчиванию, если в системе присутствует медь (см. https://plasticpipe.org/common/Uploaded%20files/Technical/TN-57.pdf).
Фотография внутренней части полипропиленовой трубы после нескольких месяцев воздействия горячей хлорированной водопроводной воды.
  • ПП представляет собой пластик, который по своей природе неустойчив к окислению из-за присутствия третичных атомов водорода. Из-за этого в пластик добавляются высокие уровни фенольных антиоксидантов и антиоксидантных стабилизаторов, дезактивирующих металлы. В рециркуляционных системах горячего водоснабжения, содержащих хлорированную воду и следы ионов меди, антиоксидантные стабилизаторы могут переполниться, что приведет к преждевременному выходу трубы из строя.
  • Склонен к выходу из строя, если расход воды, давление воды и температура воды слишком высоки.
  • Некоторые полипропиленовые трубы армированы добавлением стекловолокна для повышения их устойчивости к тепловому расширению/сжатию и циклическим нагрузкам от давления. Армирование стекловолокном действительно делает трубу более щадящей, но сбои в системах рециркуляции горячей воды все еще вероятны, если рабочие условия не контролируются в соответствии со спецификациями.

Пластиковые трубы 101: Варианты сантехники для дома

Размещено Test Company , Воскресенье, 19 апреля 2020 г.
Обновлено: вторник, 14 апреля 2020 г.



Что повысит безопасность, надежность и ценность реконструкции вашего дома? Он начинается за стенами с выбора материала трубопровода.



Хотя домовладельцы часто не уделяют должного внимания материалу трубопровода, он играет важную роль в благополучии вашей семьи, обеспечивает необходимое функционирование пространства как можно дольше при минимальном обслуживании и может увеличить стоимость вашего дома. .



Знайте варианты пластиковых труб

Понимание различий между материалами труб поможет вам лучше донести свои пожелания до специалиста по ремонту или подрядчика. Обсудите материал трубопровода на ранней стадии проекта, чтобы убедиться, что материалы, которые вы хотите установить, указаны с самого начала.



Всегда сверяйтесь с местными нормами или правоохранительными органами, чтобы убедиться, что материалы трубопровода одобрены для применения. Если это не так, вы часто можете подать заявление на альтернативное материальное освобождение. Еще один совет: попросите своих соседей посмотреть, какие трубы у них в доме и не сталкивались ли они с какими-либо проблемами.



Как пластиковые трубы используются в вашем доме

Три наиболее распространенных вида использования пластиковых труб в доме включают:

●      Водопроводные линии: трубы, ведущие с улицы в ваш дом и обеспечивающие подачу воды из местной водопроводной сети. отдел или коммунальное предприятие.



●      Системы распределения воды: трубы внутри вашего дома, по которым горячая и холодная питьевая вода подается к вашим кранам, душам, устройствам и приборам.



●      Дренажно-вытяжные системы (DWV): трубы, которые собирают и удаляют воду, канализационные газы и отходы из туалетов, душевых, раковин и бытовых приборов.



Преимущества использования пластиковых труб в вашем доме

Независимо от того, какие пластиковые трубы вы используете для реконструкции или строительства нового дома, будьте уверены, зная, что все пластиковые трубы обладают следующими преимуществами:

●      Безопасны и сертифицированы
Пластиковые трубы проходят независимую сертификацию по чрезвычайно строгому стандарту воздействия на здоровье, разработанному NSF International. Пластиковые трубы сертифицированы на соответствие эксплуатационным требованиям и требованиям безопасности питьевой воды, таким как NSF/ANSI/CAN 61. Если ваши трубы имеют знак сертификации NSF (или другой третьей стороны), их можно безопасно использовать для питьевой воды.



●      Доступность и экономия средств
Пластиковые трубы — это вариант трубопроводов с меньшим весом, поэтому их доставка дешевле и их часто проще установить. Экономия времени и труда означает, что вы, как правило, платите меньше, а проект может быть выполнен быстрее.



●      Гибкость
Гибкие пластиковые трубы легко протянуть через стены, поэтому часто можно избежать разрыва существующих стен и дорогостоящего ремонта при модернизации и реконструкции.



●      Совместимость с существующими системами
Пластиковые трубы совместимы с большинством существующих систем, поэтому их легко модернизировать в старом доме.



●      Долговечность и низкие эксплуатационные расходы
Пластиковые трубы не подвержены ржавчине и коррозии. Многие системы пластиковых трубопроводов прослужат 50 и более лет, в зависимости от области применения.



●      Устойчивое развитие
Оценка жизненного цикла показывает, что пластиковые трубы оказывают меньшее воздействие на окружающую среду по сравнению с другими материалами.

Из чего сделаны пластиковые трубы?

Большинство пластиковых трубопроводов изготавливается из термопластов, материалов, которые можно плавить, формовать и формовать, а также охлаждать. Каждый тип материала труб уникален и идеально подходит для определенных применений в вашем доме.



АБС — акрилонитрил-бутадиен-стирол

АБС — это жесткий термопластик, который был первоначально разработан в начале 1950-х годов для использования на нефтяных месторождениях и в химической промышленности и был одобрен для использования в жилых помещениях в 1960-е годы.



Использование и применение АБС в быту:

●      Дренажно-вентиляционные системы — туалеты, раковины и душевые сливные линии и вентиляционные трубы



Каков средний срок службы водопроводной системы АБС?

50-70+, но подробности уточняйте у производителя. Как и в любой водопроводной системе, срок службы зависит от правильного применения и установки.



Ознакомьтесь с часто задаваемыми вопросами о ABS.



ПВХ — поливинилхлорид



ПВХ — термопласт, наиболее широко используемый в сантехнике и строительстве.

Использование и применение из ПВХ в доме:

● Линии водного обслуживания

● Системы дренажного отходов-накладки, раковина и линии дренажа для душа и вентиляционные стеки

● Электрический контакт

● Означальные. использование вне помещений, если труба содержит достаточное количество стабилизаторов и ингибиторов УФ-излучения для защиты от ультрафиолетового излучения или окрашена совместимой латексной краской на водной основе

●      Спринклеры для газонов

●      Муниципальные канализационные сети



Каков средний срок службы водопроводной системы из ПВХ?

50-70+ лет, но уточните подробности у производителя. Как и в любой водопроводной системе, срок службы зависит от правильного применения и установки.



Ознакомьтесь с часто задаваемыми вопросами о ПВХ.



ХПВХ — хлорированный поливинилхлорид



ХПВХ представляет собой жесткий термопластичный материал для труб и фитингов, изготовленный путем обработки ПВХ дополнительным хлором. Одним из преимуществ ХПВХ является добавление хлора, который добавляет дополнительную теплоемкость, а также делает его устойчивым к повреждениям от сильно хлорированной или агрессивной воды. Многие водоочистные сооружения в США используют хлор в качестве дезинфицирующего средства в разной концентрации в зависимости от того, где вы живете, для уничтожения болезнетворных бактерий до того, как вода попадет в ваш дом.

Использование и применение ХПВХ в домашних условиях:

●      Распределение горячей и холодной воды

●      Жилые пожарные спринклеры



Каков средний срок службы водопроводной системы из ХПВХ?

50-75 лет, но подробности уточняйте у производителя. Как и в любой водопроводной системе, срок службы зависит от правильного применения и установки.



Ознакомьтесь с часто задаваемыми вопросами о CPVC.



ПЭ — полиэтилен



ПЭ представляет собой гибкий термопластический материал, полученный путем превращения газообразного этилена в полимер.

Использование и применение PE в доме:

● Служба или линии дистрибуции питьевой воды

● Распределение природного газа

● Спринклеры для газонов

● Муниципальные шестерни

● лучистое отопление пола

●      Геотермальная

Каков средний срок службы водопроводной системы из полиэтилена?

50-100+ лет, но уточните подробности у производителя. Как и в любой водопроводной системе, срок службы зависит от правильного применения и установки.



Ознакомьтесь с часто задаваемыми вопросами о PE.


PE-RT — полиэтилен повышенной температуры


PE-RT — это гибкий пластиковый материал, изготовленный из полиэтиленовой смолы с более высокими эксплуатационными характеристиками, что делает его пригодным для использования в условиях более высоких температур, чем обычные полиэтиленовые трубы. PE-RT похож как по внешнему виду, так и по применению на PEX.



Использование и применение PE-RT в домашних условиях:

·      Системы подачи питьевой воды или распределительные линии

·      Низкотемпературные системы теплопередачи, такие как теплый пол

·      Высокотемпературные системы теплопередачи, радиаторы, плинтусы для горячей воды и т. д. до 180 ℉

Каков средний срок службы водопроводной системы PE-RT?
50+ лет, но уточните подробности у производителя. Как и в любой водопроводной системе, срок службы зависит от правильного применения и установки.



PEX — сшитый полиэтилен



PEX — это гибкий пластик, изготовленный из полиэтилена средней или высокой плотности. (Подробнее о производственном процессе PEX.)



Использование и применение PEX в домашних условиях:

●      Обслуживание или распределительные линии питьевой воды

●      Бытовые пожарные спринклеры

●      Низкотемпературные системы теплопередачи, например теплый пол

●      Высокотемпературные системы теплопередачи, радиаторы, плинтусы для горячей воды и т. д. до 200℉; узнайте у производителя



Каков средний срок службы водопроводной системы PEX?

50+ лет, но для получения подробной информации обратитесь к производителю. Как и в любой водопроводной системе, срок службы зависит от правильного применения и установки.
