Соединение полипропиленовых труб: способы и порядок работы

Трубопроводы из полипропилена, при качественной их сборке, способны прослужить без ремонта до полувека. Популярность коммуникаций из пластика при строительстве индивидуальных домов объясняется, в том числе тем, что монтаж полипропиленовых трубопроводов доступен для самостоятельного выполнения.

Выбор способа соединения пластиковых труб зависит от наличия специального инструмента, природы соединяемых материалов, назначения коммуникаций.

Способы соединения полипропиленовых труб

Все способы монтажа полипропиленовых труб можно разделить на две большие категории. В одну входит сварка материалов путем нагрева органического полимера до температуры расплавления. Ко второй можно отнести все «холодные» способы соединения, за исключением холодной сварки.

  1. Сварные стыки называются неразъемными. Здесь задействованы процессы диффузии. Однородные полимеры смешиваются на молекулярном уровне, образуя монолит. Такая стыковка является наиболее прочной, но требует специального инструмента или клея (при холодной сварке). Вторым минусом является невозможность временного демонтажа коммуникаций без разрушения части конструкции.
  2. Разъемные (резьбовые) соединения выполняют с использованием специальных фитингов. Их используют при стыковке тонкостенных труб малого диаметра, при выполнении конструкций из разных материалов, стыкуя полипропилен с полиэтиленом, с металлическими элементами.

Диффузионная сварка

Различают сварку встык (труба к трубе) и с использованием дополнительных фитингов (муфтовую). Это технологии, основанные на расплавлении полипропилена, которые отличаются нюансами проведения работ.

Диффузионная муфтовая сварка проводится на полипропиленовых трубах диаметром от 16 до 40 мм.

Здесь фитинг служит для поставки дополнительного количества полипропилена, чтобы соединение было надежным.

Для более толстостенных материалов сварку проводят встык, соединяя части трубы непосредственно, без использования дополнительных деталей. Производители полипропиленовых материалов предлагают фитинги полностью из полимерных материалов, комбинированные, с переходом на резьбу для металлических элементов.

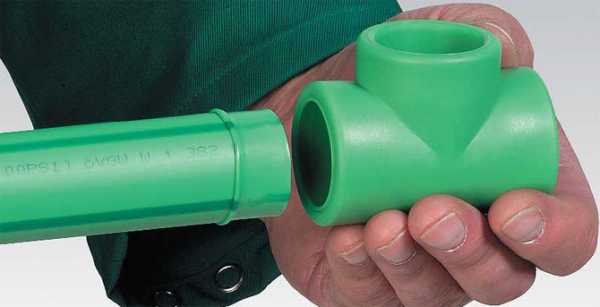

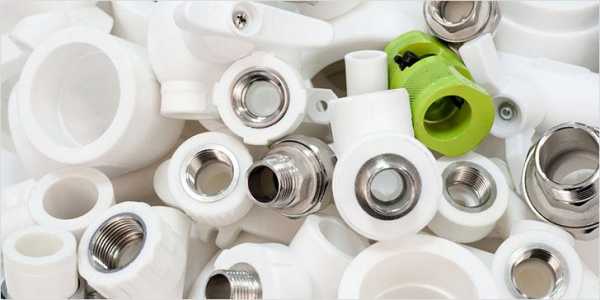

Конфигурация фитингов выбирается исходя из особенностей трубопровода. Производители предлагают следующие виды соединяющих элементов:

  • уголки, тройники, муфты;
  • фитинги для соединения элементов одного диаметра, с переходом на другой диаметр;
  • полностью полимерные или комбинации полимер-металл;
  • с внутренней, внешней резьбой.

Диффузионная сварка полипропиленовых труб проводится с использованием специального инструмента. Для монтажа потребуется:

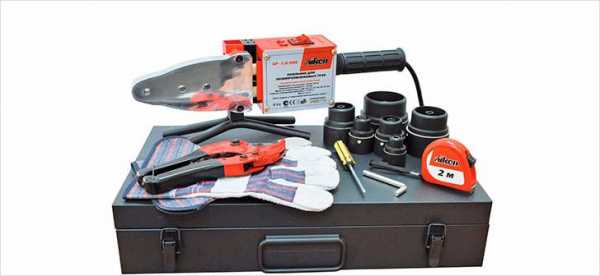

  • сварочный аппарат или «паяльник» для полипропилена;
  • труборез;
  • специальный инструмент для зачистки армирования металлом;
  • инструменты для снятия фаски со среза
  • измерительные линейные инструменты, угольник, маркер, уровень.

Алгоритм соединения полипропиленовых труб муфтовой сваркой следующий:

  • паяльник устанавливают на плоской поверхности, разогревают до 260 градусов, в процессе работы не выключают;
  • на полотно аппарата устанавливают насадки нужного диаметра, предназначенные для трубы и фитинга;
  • армированные алюминием трубы предварительно очищают от металла;
  • все срезы обезжиривают, очищают от загрязнений, заусенец, снимают фаску;

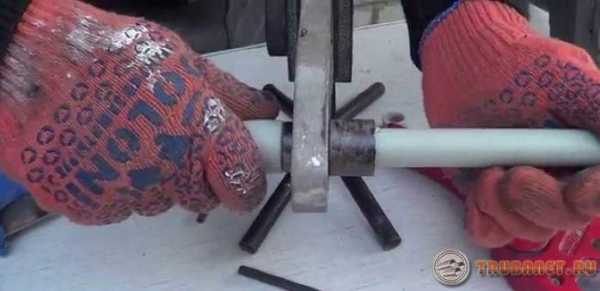

  • подготовленные части трубопровода физическим усилием насаживают на разогретые приспособления и выдерживают необходимое время;
  • снимают одновременно, двумя руками и немедленно соединяют между собой, фиксируют до остывания.

Расплавленный полипропилен смешивается между собой на уровне молекул (процесс взаимного проникновения или диффузия), образуя цельную конструкцию.

Стыковое соединение

Сварка встык основана также на процессе тепловой диффузии полипропилена, но проводится с использованием другого инструмента.

Для соединения полипропиленовых труб методом «встык» понадобится сварочный дисковый агрегат (с центровочным приспособлением), который устанавливают стационарно. Технология используется для монтажа трубопроводов диаметром более 6 см, при достаточной толщине стенки (более 4 мм).

Технология следующая:

  1. Прогревают соединяемые элементы в закрепленном виде, одновременно прислоняя их к дисковому паяльнику.
  2. Состыковывают нагретые элементы и удерживают до остывания.

У толстых стенок достаточно «материала» для образования крепкой сцепки. Сварка встык позволяет получить качественные трубопроводы из полипропилена, которые можно на десятилетия спрятать под землю.

Обратите внимание! Требования к срезам для стыковой сварки повышенные, поскольку от полного контакта стенок зависит качество монтажных работ. Срезы проводят строго перпендикулярно оси трубы и параллельно друг другу, очищают от загрязнений, шероховатостей.

Что следует помнить при монтаже горячим способом:

  • соединяемые части нельзя проворачивать на паяльнике или при соединении между собой;
  • после каждой пайки тефлоновые насадки необходимо очищать от следов полипропилена;
  • если оставить грязные насадки до остывания сварочного аппарата, то очистить их, не повредив покрытие, будет невозможно;
  • всегда важно центровать соединяемые части по одной оси и выдерживать необходимый угол.

Обратите внимание! Диффузионную сварку следует проводить при температуре воздуха не ниже 10 градусов. Если работы проводятся на улице, то место работы нужно защитить от непогоды. Дождь и ветер критично снижают качество соединения.

Сварка с помощью электрофитингов

Возможна диффузионная муфтовая сварка без использования паяльника. Такое соединение полипропиленовых труб выполняется с использованием специальных электрофитингов, которые берут на себя роль нагревательного аппарата.

Электрофитинг представляет собой полипропиленовый фитинг, в который встроены нагревательные элементы. Контакты их выведены наружу. При монтаже трубопровода достаточно «надеть» такой фитинг на трубу, подсоединить электроды к специальному аппарату.

Обратите внимание! Процессы, происходящие с полипропиленовыми материалами при температурной диффузионной, сварке не отличаются друг от друга, какой бы способ нагрева вы не выбрали.

Холодная сварка

Здесь соединение полипропиленовых материалов основано на химическом «расплавлении». Специальное вещество «полипропиленовый клей» наносят на соединяемые части, выдерживают определенное время. Соединяют фитинг и трубу простым физическим усилием и дают материалу стабилизироваться.

Полученная спайка является менее прочной, чем сделанная при нагреве. По этой причине холодная сварка полипропиленовых коммуникаций используется только для транспортировки охлажденных жидкостей. Однако такой способ соединения полипропиленовых труб освобождает от необходимости задействовать дорогостоящее оборудование.

Разъемные соединения

Резьбовые и обжимные соединения полипропиленовых трубопроводов применяют там, где необходима либо периодическая его разборка, либо требуется соединить материалы разной природы.

Обжимные

Выполняют с использованием специальных обжимных (цанговых) фитингов и ключей при соединении полипропилена с металлом. Суть метода в том, что полипропиленовая часть монтируется способом обжатия трубы фитингом, противоположная сторона которого представляет собой металлическую резьбу.

Конец полипропиленовой трубы вставляют в фитинг, затягивают соединение специальным обжимным кольцом (или гайкой) и обязательно смазывают для герметичности силиконом. Способ соединения полипропиленовых труб особенно востребован при монтаже отопительных систем, в соединении радиатора и трубопровода.

Резьбовые

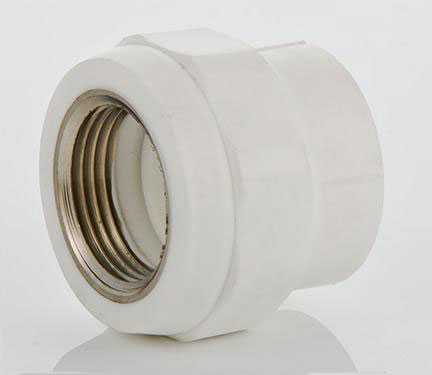

Резьбовые соединения применяют при соединении металла и пластика. Здесь используют специальные комбинированные фитинги, один конец которых полипропиленовый и соединяется муфтовой диффузионной сваркой с аналогичной трубой. Другой конец фитинга с металлической резьбой, к которому прикручивается металлическая часть трубопровода.

Для монтажа соединения пластик-металл потребуются:

  • разводные ключи;
  • специальные фитинги;
  • материал для герметизации стыков;

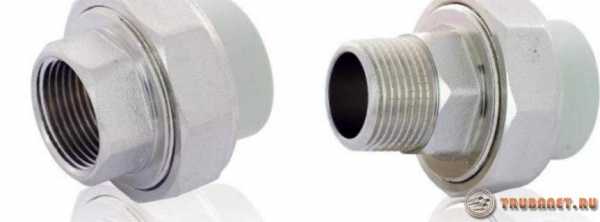

  • муфта-американка и специальный ключ с зацепами.

Соединение двух труб любого типа удобно проводить с использованием специальной муфты с накидной гайкой, которая носит название «американка». Муфта-американка позволяет соединить полипропиленовый трубопровод в местах, где невозможно использование сварочного аппарата.

Резьбовое соединение позволяет легко разобрать конструкцию без повреждения ее узлов. Для герметизации резьбы применяют специальные синтетические нити или льняную паклю, пропитанную краской.

Стыковка полипропилена и полиэтиленовых материалов

Соединение полиэтиленовых и полипропиленовых частей трубопровода может быть востребовано при монтаже холодного водоснабжения. Здесь также используют специально изготовленные фитинги для резьбовых и фланцевых соединений, пайки.

  1. Первый способ соединения, когда фитинг предполагает сварку с полипропиленовой частью и обжимное соединение с полиэтиленовой трубой.
  2. Второй способ – соединение фланцевое. Герметизацию фланцевого стыка осуществляют установкой резиновой прокладки.

Необходимость в таком комбинировании возникает, если подводка к дому из полиэтиленовых материалов, а разводка внутренняя из полипропиленовых.

Соединение враструб

Соединение полипропиленовых труб без использования фитингов, резьбы или сварки возможно при монтаже труб диаметром от 50 мм, которые имеют специальное расширение на одном конце. Производитель снабжает уплотнительным резиновым кольцом  такое изделие изначально. Сборщику остается только вставить трубы друг в друга.

Стыковка полипропиленовых труб враструб используется повсеместно при монтаже отвода водных стоков, канализации в индивидуальном строительстве.

infotruby.ru

Как соединять полипропиленовые трубы - два способа и этапы работ

Полипропиленовые трубы намного удобнее и практичней своих металлических собратьев. Их основные достоинства:

  1. легкий монтаж;
  2. не большой вес;
  3. не подвержены коррозии;
  4. не дорогие.

Благодаря своим преимуществам, они становятся все более популярными.

Как соединить полипропиленовые трубы

Еще одним важным преимуществом этого материала является то, что для монтажа не требуется ни кого нанимать, все можно сделать своими руками. Поэтому, если Вам необходимо заменить старый протекающий водопровод можете смело приступать к работе. Соединить полипропилен можно с помощью спайки или же применяя холодный метод.

1 способ – спаивание

Этот способ подразумевает наличие специального сварочного аппарата, который у специалистов именутся «утюг». Утюг — это своеобразный паяльник работающий от электричества. В комплекте с ним идут насадки разного диаметра.

Если Вы не собираетесь профессионально заниматься монтажом водопровода, такой прибор покупать не обязательно. Его можно взять в прокат, обычно все продавцы предоставляют такую услугу. Процесс спаивания полипропиленовых труб не сложный.

Видео: Как правильно паять трубы своими руками

Технология пайки

Соединяются изделия из полипропилена под воздействием высокой температуры. Сама труба должна нагреваться с внешней стороны, а все соединительные элементы с внутренней. Таким образом получается прочное соединение.

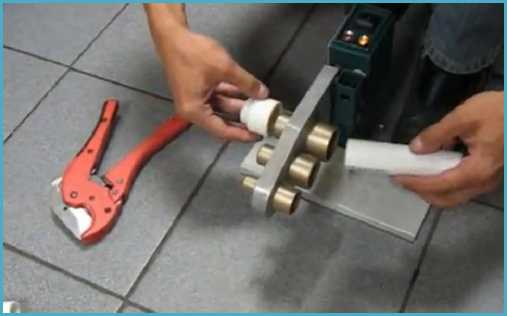

Этапы спаивания

  • Включаем паяльник, он должен разогреться до 270 гр С. Пока происходит нагрев можно нарезать нужные заготовки и зачистить. Для удобства можно сделать пометки, которые покажут на какую глубину погружать их в сварочный аппарат. Отрезают их специальным труборезом или обычной ножовкой по металлу. Если нарезка производится ножовкой, следует обратить внимание на заусеницы и если они остаются, их необходимо срезать ножом.
  • После того как паяльник нагрелся до необходимой температуры, на его насадки вставляем трубу и соединительные элементы. Для качественной спайки все элементы должны вставляться ровно. Движения должны быть быстрыми и уверенными. Детали которые подвергаются нагреванию нельзя сдвигать и крутить.
  • Когда все элементы хорошо нагрелись, их снимают с паяльника и производят соединение друг с другом. Это также делается быстрыми и уверенными движениями. Детали соединяются с легким нажимом (без вращения) и фиксацией 10-15 секунд.
  • После этой процедуры можно переходить к спаиванию следующего узла и так до победного конца, когда водопровод будет полностью спаян.

Нагретый полипропилен быстро остывает, при этом образуется прочное и надежное соединение. Буквально через час в систему можно подавать воду.

2 способ – без пайки

Это способ соединения, для которого не требуется наличие паяльного оборудования. При этом способе есть два варианта: соединение компрессионными фитингами и так называемая «холодная сварка».

Для варианта с компрессионными фитингами понадобится только специальный обжимной ключ. Этот ключ обычно продается в комплекте с фитингами.

Если вы остановитесь на варианте — «холодная сварка», тогда понадобится специальный «агрессивный» клей. Его наносят на детали, после чего соединяют их и прижимают, зафиксировав в таком положении на несколько секунд.

Соединение полипропиленовых труб с помощью клея подходит только для водопровода с холодной водой. Соединение полипропиленовых труб без спайки имеет большой недостаток, а именно — по сравнению с пайкой, время на монтаж трубопровода требуется существенно больше.

В заключение хочется сказать, что в самостоятельном соединении полипропиленовых труб нет ничего сложного. Как и в большинстве других строительных работах, от вас потребуется добросовестное и четкое выполнение всех технологических норм.

Тогда процесс соединения полипропиленовых труб будет выполнен быстро и главное качественно. А качество выполненной работы является залогом долговечной и надежной работы систем водоснабжения и отопления.

Посмотрите видео: Как правильно паять полипропиленовые трубы своими руками

alina-sharapova.ru

пошаговое описание работы, виды сварки

Большинство современных трубопроводов в доме выполнены из пластика. Для их монтажа не требуется сложное и громоздкое оборудование, поэтому монтаж и замену можно произвести самостоятельно, в том числе металлических труб на пластиковые. Некоторые навыки и оборудование вам все-таки понадобятся, но об этом дальше.

Пластиковые трубы – выбор века

Пластик уже давно занял свое прочное место в обустройстве всех видов водопроводов.

Достоинства трубопровода из пластика:

  • Простой монтаж;
  • Не подвержены коррозии;
  • Очень легкие конструкции;
  • Внутренняя сторона труб не зарастает;
  • Универсальность – отопления, водопровод и канализация;
  • Гарантийный срок для пластика от 50 до 70 лет;
  • Цена намного ниже металла.

Среди пластика, лучшими являются полипропиленовые трубы, поскольку они более прочные, нежели полиэтиленовые – выдерживают большое давление и температуру.

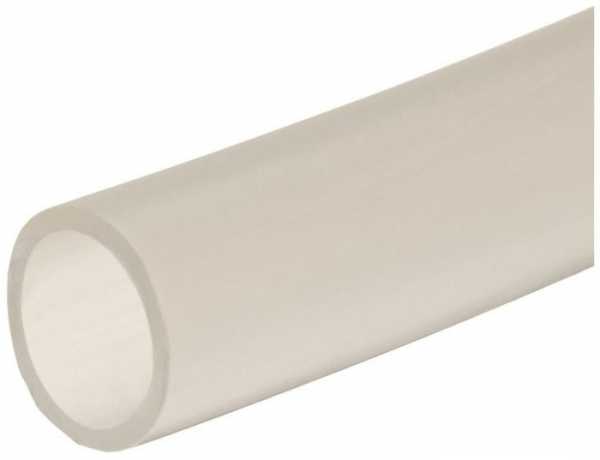

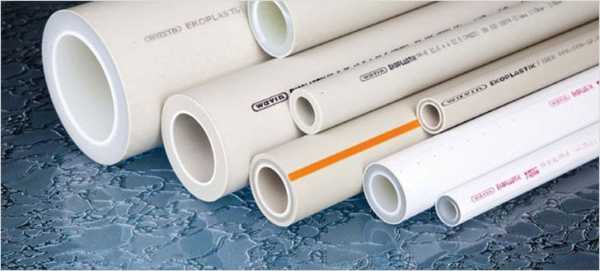

Виды полипропиленовых труб

Полипропиленовые трубы могут быть разных марок – от PN 10 до PN 25. Номер обозначает количество атмосфер, которое может выдержать данное изделие.

PN 10 рассчитана на 10 атмосфер и температуру в 25ºС и подходит только для холодных трубопроводов. PN 16 может работать при 16 атмосферах и 60ºС – для холодного и горячего водопровода, а также теплого пола. Тогда как PN 20 и PN 25 номер может выдерживать соответственно 20 и 25 атмосфер и 95 ºС, что делает их пригодными для монтажа системы отопления и горячего водопровода, равно как и других систем.

Если вы будете использовать армированную трубу PN 25, то место ее соединения с фитингом нужно будет обработать шейвером, чтобы зачистить от алюминиевой фольги.

Монтаж пластиковых труб

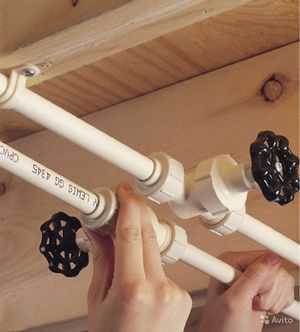

Пластиковую трубу можно соединять как с пластиком, так и с металлом. Конечно, способы такого соединения отличаются друг от друга.

Виды соединений полипропиленовых труб

Говоря о вариантах соединения полипропилена, у вас есть выбор, который зависит от наличия специального оборудования для пайки, а также характера отрезка трубопровода, который вы будете монтировать.

Способы соединения:

  • Разборное резьбовое соединение — для марок PN 10 и PN 16;
  • Сварка – для марок PN 20 и PN 25.

Резьбовое соединение применяется как для соединения пластика с пластиком, так пластика с металлом. И если для пластика это альтернативный вариант монтажа, то для пластика с металлом – единственный. Соединения без пайки осуществляются для холодных безнапорных систем. Это осуществляется при помощи обжимных фитингов, а сами соединения дополнительно герметизируются.

Сварка полипропиленовых труб с полипропиленовыми

Остановимся подробнее на наиболее частом варианте соединений – пайке. Она позволяет получить максимально герметичный и прочный результат, поэтому используется в любых системах.

Инструменты и материалы

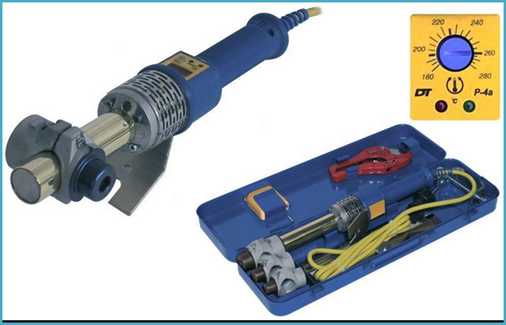

Чтобы выполнить такое неразъемное соединение, нужен специальный сварочный аппарат, который еще называют паяльником. У этого аппарата есть специальные насадки разных диаметров с антипригарным тефлоновым покрытием. Такой паяльник можно купить или взять напрокат. Профессиональные варианты стоят очень дорого, но вы можете обойтись простеньким вариантом, который делает швы не хуже дорогих.

Кроме паяльника, вам нужны: труба, фитинги, нож для пластиковых труб, рулетка и карандаш.

Внимание! Это покрытие ни в коем случае нельзя очищать металлическими скребками, только брезентовой ветошью или деревянным инструментом. Также учите, что очищать насадку нужно после каждой спаянной детали, но только в теплом состоянии.

Этапы сварки

Важно! Сварка полипропиленовых труб происходит при 260ºС, поэтому нужно использовать рабочие перчатки.

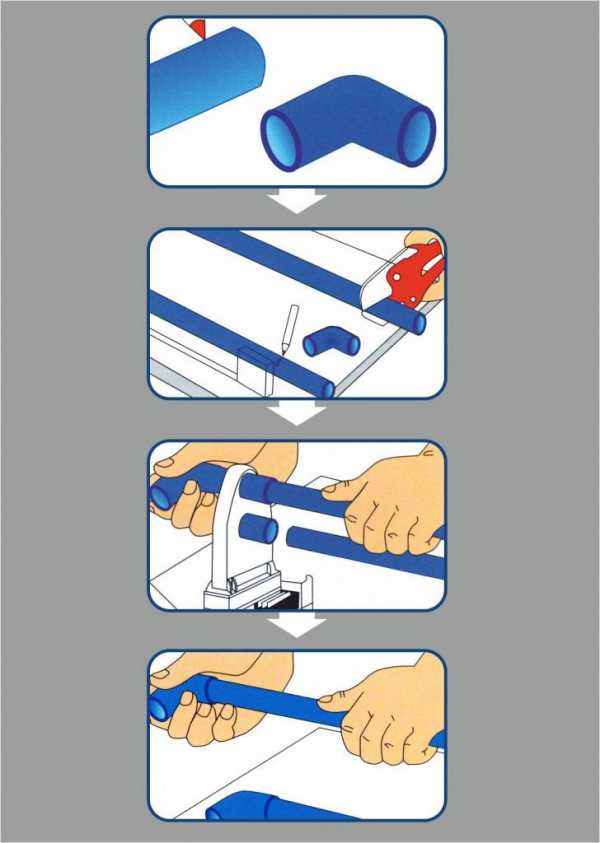

Поэтапно процесс сварки можно описать следующим образом:

  1. Место работы. Устанавливаем сварочный аппарат (паяльник) на рабочем столе и включаем его. Можно работать и непосредственно на месте нахождения трубопровода, в зависимости от поставленной задачи;
  2. Разогрев. Включаем паяльник и ждем до полного нагрева насадок. О готовности скажет специальный диодный маячок, обычно это занимает около 20 минут. Важна температура паяльника и внешняя температура: а) непрогретым паяльником работать нельзя – элементы не достигнут необходимой пластичности и не соединяться в прочный шов; б) нельзя работать при минусовой температуре окружающего воздуха;
  3. Подготовка деталей. Отрезаем специальными ножницами необходимый отрезок трубы, делая это под прямым углом. Теперь карандашом (маркером) делаем на трубе отметку, равную глубине фитинга, чтобы при соединении не перестараться с надавливанием – соединяем ровно до отметки. Места соединения обязательно нужно обработать обезжиривающими веществами: спиртом или ацетоном. Секрет! Чтобы соединения прошли как можно проще, конец трубы обрабатывают фаскоснимателем.

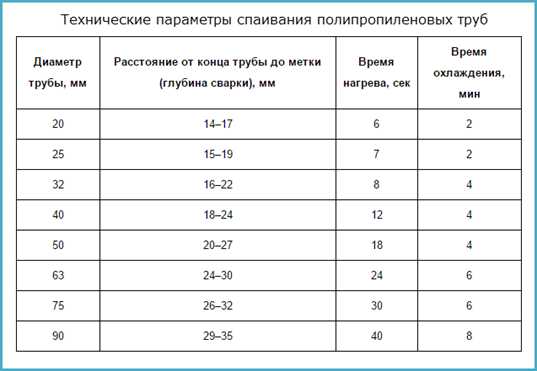

  4. Нагрев деталей. Трубу и фитинг одновременно вставляют в разогретые насадки и ждут определенное время. Время выжидания профессионалами определяется интуитивно, но для этого существуют специальные таблицы;
  5. Соединение. Трубы вставляем в фитинг до отметки, выжидаем некоторое время и оставляем для остывания. Важно дождаться полного остывания, так как любая деформация крайне нежелательное явление. Такие вещи исправляются исключительно «хирургическим» путем — вырезая фитинг и осуществляя новую пайку деталей.

Соединения армированных полипропиленовых труб

Такие трубы ( PN 25) имеют особенности в своем строении — алюминиевая фольга, поэтому соединить их без предварительной обработки не удастся. Для этого вам нужно специальное приспособление – шейвер, который зачищает некоторый слой пропилена и алюминия. Раструб фитинга устроен так, что в него входит труба с удаленным верхним слоем. Глубина зачистки определяется как глубина раструба плюс 2 мм. Но если вы приобрели пластиковые детали и инструмент одной фирмы, то шейвер снимет верхний слой необходимой глубины.

Требования к соединениям

Очень важно соблюсти все правила для монтажа таких деталей, как шаровые краны, уголки и тройники. Но в принципе любое соединение отрезка трубопровода нужно проверить на качество по нескольким пунктам.

Главные требования к соединениям:

  • Соосность. Этот показатель должен быть как можно более точен и погрешность не может быть больше, чем толщина стенки трубы;
  • Качество шва. Вокруг раструба фитинга должен образоваться сплошной равномерный валик оплавленного пластика;
  • Поверхность фитинга. На фитинге после сварки не должно быть трещин или складок, которые вызваны перегревом.

Как соединять полипропиленовую трубу с металлической

Здесь также существует несколько вариантов:

  • резьбовое соединение фитингами;
  • фланцевое соединение.

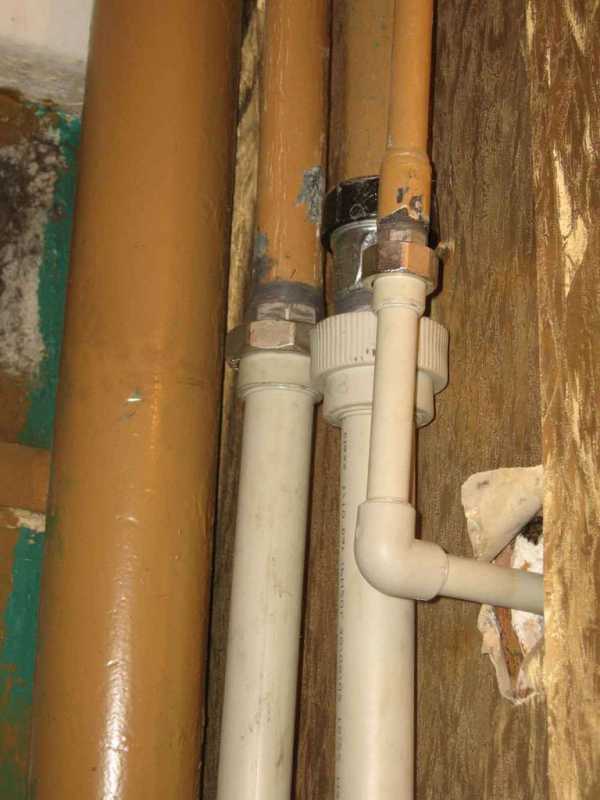

Резьбовое соединение пластика с металлом

Для решения такой задачи, как соединения трубы из полипропилена и металла, существует универсальное приспособление – фитинги с резьбой. С одной стороны, эти детали могут иметь внутреннюю либо наружную резьбу для соединения с металлической трубой, а с другой – муфту для впаивания пластиковой трубы. Такие соединения являются разъемными, что в некоторый случаях весьма удобно.

Этапы резьбового соединения:

  1. Металлическая труба на месте желаемого стыка с пластиковой откручивается, а если муфты нет, то срезается;
  2. Если отрезок срезан, то резьба на ней отсутствует, но этот недостаток легко исправляется при помощи резьбореза. Этим прибором наносят новую резьбу на конец трубы;
  3. После откручивания муфты или нанесения новой резьбы ее нужно очистить и загерметизировать. Важно чтобы слой герметика был нанесен не больше нормы в 1-2 слоя;
  4. Теперь можно накручивать фитинг на металлическую резьбу, но делать эту нужно только вручную;
  5. Последний шаг – это приварить пластиковое изделие к гладкой муфте фитинга. Процесс точно такой же, как и пайка пластиковых изделий.

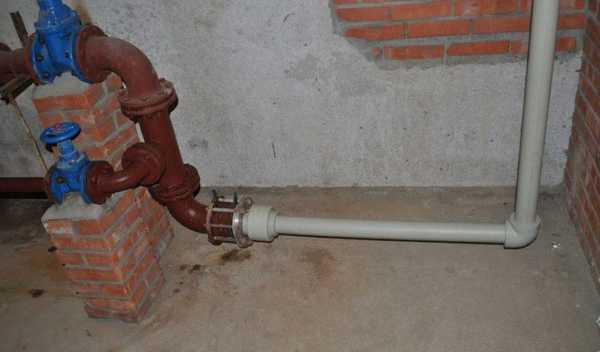

Фланцевое соединение пластика с металлом

Кроме того, применяется фланцевое соединение, которое также является разъемными. Для этого нужно приобрести втулки под фланцы, которые привариваются к трубе, либо металлические накидные фланцы. Эти виды монтажа используются для соединения полипропиленовых труб с металлическими, с клапанами, насосами и таких соединений, которые впоследствии нужно будет разбирать для чистки или ремонта.

Всего существует несколько видов фланцев:

  • Свободные с опорой на прямой бурт для монтажа легких конструкций, диаметр которых не более 300 мм, а также тяжелых с диаметром до 150 мм;
  • Свободные с опорой на конусный бурт для участков трубопровода с диаметром не более 200 мм;
  • Клиновые соединения используются повсеместно.

Пластик и металл чаще всего соединяют первым способом, то есть свободным фланцем на прямой бурт. Главная задача состоит в том, чтобы размеры полипропиленовых и металлических элементов соответствовали друг другу.

Этапы соединения при помощи фланцев:

  1. По месту соединения нужно сделать ровный срез;
  2. На участок трубы одевается фланец;
  3. Укрепляем конструкцию резиновой прокладкой, но она не должна заходить слишком далеко на срез – не дальше чем 8 мм;
  4. Фланец надеваем на прокладку, после этого вся эта система соединяется с другим фланцем болтами. Затягивать нужно равномерно, чтобы не повредились болты, что чревато протеканием.

Как видите, соединения полипропиленовых труб с полипропиленовыми процесс довольно простой. Чаще всего используется спайка при помощи специального паяльника, поскольку такие соединения надежные и не подвержены подтеканию. Мы советуем вам купить пару лишних фитингов (можно дешевые) и кусок трубы, чтобы потренироваться в работе с паяльником. Проследите за качеством шва и когда увидите, что вам удается выполнить ровный валик шва, приступайте к пайке настоящих систем. Также паяльник и специальные фитинги пригодятся для монтажа полипропиленовых труб с металлическими. Процесс этого описан в данной статье.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Как соединить полипропиленовую трубу с полипропиленовой без пайки фитингами? Как правильно соединять полипропиленовые трубы?

Если есть необходимость в монтаже пластиковых труб, то наиболее часто для этого используют, так называемую, холодную сварку. Данная технология предполагает использование клеевого состава специального назначения и фитингов.

Плюсы использования соединения труб без горячей пайки

Если вы задумались о том, как соединить полипропиленовую трубу с полипропиленовой, то можно использовать способ, который предусматривает применение специальных фитингов. Данная методика имеет множество преимуществ, среди них особенно можно выделить повышение оперативности монтажа систем водоотведения и водоснабжения, уменьшение возможности протечек, которые могут иметь место быть при сварке встык или при химическом соединении. Помимо прочего, описываемая технология менее трудоемка, а также предполагает меньший расход электроэнергии. Помимо прочего, она сопряжена с меньшей материалоемкостью. Монтажные работы стоят достаточно дешево. С помощью фитингов и клея можно соединить трубы всевозможных диаметров, которые варьируются в пределах от 6 до 400 миллиметров.

Сравнение холодной пайки с механическим и сварным соединением

Перед тем как соединить полипропиленовую трубу с полипропиленовой, вы должны рассмотреть все преимущества холодного способа пайки. Таким образом, данная методика, при незначительной материалоемкости, быстроте и качестве проводимых работ, не уступает традиционной сварке. Подобная технология склеивания не предусматривает применения специального оборудования, что значительно упрощает манипуляции. Не придется использовать и специальный аппарат, предназначенный для сварки, который при эксплуатации потребляет достаточно внушительное количество электроэнергии. За счет этого удается снизить себестоимость монтажных работ. Если перед вами стоит задача, как соединить полипропиленовую трубу с полипропиленовой, то стоит сравнить клеевое соединение с помощью фитингов и механическое сопряжение элементов. Последняя технология не столь энергозатратна, однако более материалоемка. Это обусловлено необходимостью приобретения дополнительных фитингов, что приводит к удорожанию работы.

Особенности соединения с помощью фитингов и клея

Если вы не знаете, как соединить полипропиленовую трубу с полипропиленовой, то важно ознакомиться с технологией холодной сварки. Для этого предстоит использовать клей, который предназначается для соединения труб с деталями по типу фитингов. Последние наиболее часто выполняются из хлорированного поливинилхлорида. Клей после нанесения начинает растворять поверхности деталей на 1/3 толщины. Это позволяет реализовать диффузионную холодную сварку. На данный процесс влияет температура и влажность воздуха. Перед тем как соединять полипропиленовые трубы с помощью холодной сварки и фитингов, необходимо убедиться в том, что температура окружающей среды находится в пределах от 5 до 35 градусов. Если есть необходимость в проведении монтажных работ при температуре ниже нуля, то следует приобрести морозостойкий клей, который может наноситься до тех пор, пока отметка термометра не опустится до -18 градусов. Если работа осуществляется при жаркой погоде, то склеивание нужно производить в гораздо более короткие сроки, что исключит возможность высыхания состава до момента свершения манипуляций. Перед тем как соединять полипропиленовые трубы с помощью описываемой технологии, необходимо убедиться в том, что клей обладает однородной консистенцией, достаточной текучестью и не имеет посторонних включений.

В перерывах между проведением работ тару с клеевым составом необходимо закрыть как можно более плотнее, что исключит испарение летучих активных компонентов.

Технология соединения труб с помощью фитингов и клея

Если вы решили использовать метод холодного соединения, то нужно воспользоваться ниже описанной технологией. На первом этапе нужно отрезать часть трубы таким образом, чтобы удалось получить элемент необходимой длины. Для чего рекомендуется использовать труборез, специальные ножницы или ножовку по металлу, последняя из которых обладает достаточно мелкими зубцами.

Если вы задумались над вопросом о том, как правильно соединять полипропиленовые трубы, то на следующем этапе на конце изделия снимается фаска, при этом важно соблюсти угол, равный 15 градусам. В процессе проведения данных манипуляций используются фаскосниматель, важно исключить образование заусенцев. Следующим шагом станет тщательная очистка раструба фитинга, а также трубы от пыли, грязи и влаги.

Совет мастера

Для того чтобы добиться эффективной очистки соединяемых элементов, нужно применить очистители, предназначенные для труб, выполненных из ХПВХ. С помощью данного состава удастся достаточно хорошо подготовить поверхности для дальнейшего склеивания.

Нюансы проведения работ

Если перед вами стоит задача, как соединить полипропиленовые трубы без паяльника, то на следующем этапе можно осуществлять нанесение клея. Использовать при этом нужно кисть, аккуратно распределяя состав по поверхности раструба и трубы. Элементы вставляются друг в друга, для равномерного распределения состава, нужно повернуть фитинг на 90 градусов относительно трубы. Детали фиксируются на 30 секунд, в процессе чего не следует осуществлять повторного поворачивания. Весь процесс важно завершить в течение 1 минуты. Если вы задумались о том, как соединить полипропиленовые трубы без пайки, то после окончания склеивания нужно проверить наличие валика, который представляет собой равномерный клеевой слой, расположенный по окружности. Возможно, придется избавиться от избыточного количества клея, используя мягкую ветошь.

Почему стоит использовать холодный метод соединения пластиковых труб

Перед тем как соединить полипропиленовые трубы фитингами, нужно взвесить все положительные отрицательные стороны остальных технологий. Если речь идет о клеевом соединении, которое было описано выше, то стоит выделить плюсы, заключающиеся в возможности осуществления качественного монтажа труб даже в тех местах, доступ к которым особенно затруднен. Мастеру не придется использовать дополнительное дорогостоящее оборудование, которое способно потреблять в процессе эксплуатации большое количество электроэнергии. Весь процесс есть возможность осуществить самостоятельно, не прибегая к помощи профессиональных компаний. В процессе склеивания деталей происходит образование структуры монолитного типа, которое обеспечивает герметичность стыка. Если вы решите использовать клеевую холодную сварку, то, в отличие от обычной, на внутренней поверхности изделия не будет образовываться наплывов, которые способны сузить просвет и поспособствовать оседанию твердых частиц.

Заключение

Если соблюсти присоединение полипропиленовых труб между собой, соблюдая вышеописанные несложные правила и рекомендации, то протечки и провисания трубопровода будут исключены. Срок службы трубопровода, смонтированного по подобной методике, может достигать 50 лет.

fb.ru

Как соединять полипропиленовые трубы - соединение полипропиленовых труб

Каждый строительный материал имеет свой срок эксплуатации, по окончанию которого приходится проводить замену испортившихся изделий. Трубы не являются исключением. Современные полипропиленовые трубы настолько просты в монтаже, что позволяют сделать замену всей системы отопления или водоснабжения без особых усилий. Чтобы узнать, как соединять полипропиленовые трубы, достаточно прочесть статью.

Преимущества труб из полипропилена

Несколько основных преимуществ таких труб:

  • Прочность. Они способны выдержать скачки давления в системе и высокую температуру без изменения своих характеристик.
  • Долговечность.
  • Стойкость к коррозии.
  • Легкость монтажа. Для установки труб достаточно нагреть их специальным прибором и соединить при помощи фитингов. Соединение полипропиленовой трубы с металлической осуществляется также при помощи фитингов.

Инструменты

Инструмент для сварки

Простота монтажа – первое и главное преимущество полипропиленовых труб, правда, потребуются дополнительные материалы и инструменты.

  • полипропиленовые трубы,
  • карандаш,
  • клипсы для фиксации труб,
  • рулетка,
  • соединительные муфты,
  • утеплители мерилоновые,
  • уголки. Нам потребуются изделия двух видов: под 45 и 90 градусов,
  • МРВ-ушастик. Он используется для крепления смесителя,
  • МРВ и МРН выходы с металлической резьбой,
  • паяльник,
  • ножницы для пластиковых изделий.

Монтаж

Как правильно сделать монтаж системы с использованием труб из полипропилена, чтобы результат был долговечным, мы рассмотрим ниже. Если у вас остались сомнения насчет своих умений, или вы не решаетесь на самостоятельную замену изделий, то навсегда забудьте об этом. Дело в том, что даже неправильная спайка таких труб может быть исправлена соединительными муфтами.

Обратите внимание! При выборе полипропиленовых изделий ориентируйтесь на диаметр старых труб, что поможет значительно упростить монтаж всей конструкции.

Диффузионная сварка

Полипропиленовые изделия можно соединить несколькими способами, но самый популярный – диффузионная сварка. Для надежного крепления изделий здесь используются фитинги: муфты, уголки и переходники.

Полипропиленовые трубы в системе холодного водоснабжения гарантировано прослужат до 50 лет. Примерно четверть века они смогут прослужить при обустройстве горячего водоснабжения. Не забывайте, что длительность службы этих изделий зависит от давления и температуры воды в конструкции.

Трубопровод из полипропилена имеет большой запас прочности, позволяющий выдерживать все изменения в системе. Так, высокое давление и низкие температурные показатели никак не повлияют на продолжительность службы изделий. Такое же воздействие на полипропиленовые трубы будет иметь низкое давление с высокой температурой. Однако высокие показатели давления и температуры, одновременно зафиксированные в системе, сократят продолжительность службы изделий на 5–7 лет. В домашних трубопроводах не бывает чрезмерных нагрузок, способных повредить трубы, поэтому не стоит беспокоиться.

Обратите внимание! Полипропиленовые трубы, для скрепления которых использованы неразъемные соединения, в последующем не могут быть разобраны.

Категории полипропиленовых труб

Все полипропиленовые трубы делятся на:

  • PN 25. Труба выдерживает 2,5 МПа. Используется в отопительных системах и системах горячего водоснабжения.
  • PN 20. Универсальная труба, способная выдержать 2 МПа. Она может использоваться для холодного и горячего водоснабжения при условии, что температура системы не больше 80 ⁰C. Полипропиленовая труба этой категории относится к изделиям высокой прочности, так как внутренняя ее часть армирована фольгой.
  • PN 16. Труба для отопительных систем с низким давлением и холодного водоснабжения.
  • PN 10. Тонкостенная труба, выдерживающая давление в 1 МПа. Ее широко применяют в конструкциях теплого пола (но при температуре не выше 45 ⁰C) и холодного водоснабжения (до +20 ⁰C).

Видео с яркими примерами использования труб определенной категории поможет определиться в таком нелегком выборе:

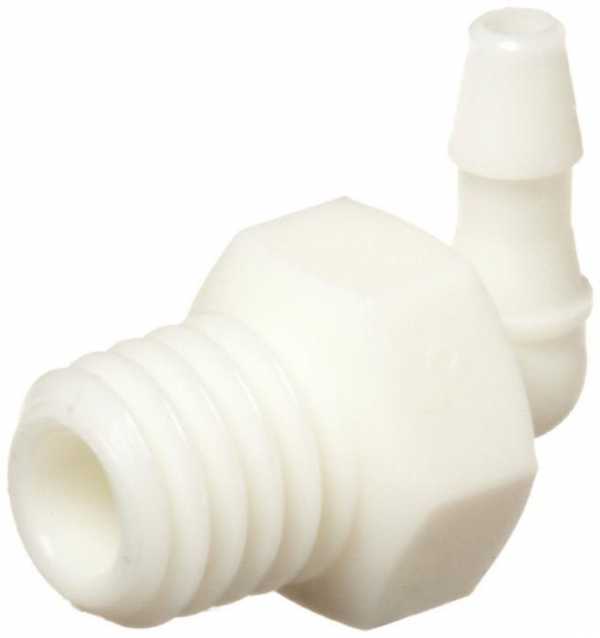

Виды фитингов

Фитинги для труб

Соединить две трубы из разных материалов (металлическую и полипропиленовую) можно специальными фитингами. Они помогают еще и при соединении сантехнического оборудования со стальной арматурой. Вставки на фитингах нужны для надежного скрепления изделий и бывают они латунными или хромированными. Как правильно их использовать и где лучше, мы сейчас не будем затрагивать, а рассмотрим лишь их разновидности — это:

  • крестовина,
  • комбинированные тройники,
  • муфты,
  • угловые шаровые краны и прямые,
  • заглушка,
  • угольники на 45 и 90 градусов,
  • угольник (тройной или для соединения одинаковых труб),
  • проходная водорозетка,
  • переход. Он имеет наружную резьбу ил пластмассы типа DG,
Разновидности фитингов
  • вварное седло,
  • комбинированные муфты,
  • комбинированные угольники для труб,
  • комбинированные угольники для приборов.

Ход работы по соединению труб

Скрепление изделий из полипропилена – процесс простой, но требует внимательности и аккуратности. Чтобы сделать все правильно, нужно прочитать инструкцию, которая идет в комплекте с паяльником. Проводить все работы по пайке труб лучше поэтапно.

Сначала составляем схему! Новый водопровод начинается с разметки кранов, фильтров, поворотов и других деталей. После составления подробной схемы можно приступить к частичной сборке трубопровода. Часть деталей можно соединить без пайки, использовав клей, но другая требует специального инструмента. Чтобы процесс спаивания проходил легко, держите трубы строго горизонтально.

Схема соединения

Чтобы соединить трубы, расположенные вертикально, потребуется помощник. Второй человек должен лишь фиксировать изделие на своем месте, а вы будете паять, предварительно сняв паяльник с подставки. Последний этап – сборка получившихся частей в единую конструкцию. Здесь вам тоже понадобится помощник.

Для соединения полипропиленовых изделий с диаметром больше 63 см используют стыковую сварку. Такой способ скрепления изделий считается самым надежным, а для его проведения не требуется дополнительных деталей.

Аппарат Фузиотерм

Холодные полипропиленовые трубы накручиваются и затягиваются на своих местах, после чего места соединения обрабатываются аппаратом Фузиотерм. Если требуется сварка двух концов изделий, то их нужно вставить в специальное отверстие в аппарате. То аппарат для пайки включают, дают прогреться до 260 градусов, вставляют трубы в специальное отверстие, выдерживают установленное время, извлекают и соединяют.

Обратите внимание! Температуру разогрева необходимо проверять до начала сварки.

Раструбная пайка

Полипропиленовые трубы с диаметром менее 40 мм можно соединять ручным аппаратом для сварки. Соединение полипропиленовой трубы с металлической деталью не может проводиться таким способом. Такая техника имеет центрирующее устройство и несколько особых насадок. Включать такой аппарат можно только после надежной его фиксации и установки насадок.

Порядок проведения раструбной пайки

  1. Отрезать часть полипропиленовой трубы можно специальными ножницами. Армированное изделие нужно будет обработать, зачистив армирующий слой в месте среза.
  2. Надев перчатки, нагревают аппарат и начинают пайку.
  3. Сварка должна проводиться очень быстро во избежание деформации мест соединения.

Видео

Предлагаем вам увидеть, как паяются трубы из полипропилена:

Последняя редакция: 04.03.2015 Автор: Галина Костюк

trubyinfo.ru

Соединение полипропиленовых труб с металлическими

Содержание статьи:

Очень часто при модернизации отопления, да и водоснабжения тоже, приходится соединять металлическую трубу с металлопластиковой. В основном это бывает, когда нужно подключить отопление или водоснабжение к общему стояку дома или к металлическому вводу воды в дом.

Такое соединение можно осуществить двумя способами:

  • при помощи резьбового фитинга
  • и фланцевого соединения

Резьбовое соединение полипропиленовой трубы с металлической

Так как при помощи резьбовых фитингов соединяют небольшие диаметры труб до 40 мм, они наиболее часто применяются. Поэтому начнем с этого вида соединения.

Как уже было сказано для соединения применяют такой вот фитинг, который имеет с одной стороны металлическую резьбу, а с другой фитинг для впаивания в него полипропиленовой трубы. Либо же лучше вот такую разборную муфту

которую можно буде разобрать в любой момент.

Порядок фитингового соединения

Первым делом нужно подготовить металлическую трубу. Наиболее частый сценарий такой:

  • трубу нужно отрезать при помощи шлифовальной машинки или ножовкой по металлу в месте предполагаемого соединения.
  • Подобрать нужный по диаметру резьборез.
  • Смазать конец трубы солидолом и при помощи трубореза нарезать на ней резьбу.
  • Убрать все заусенцы, образовавшиеся во время нарезки резьбы.
  • Намотать на резьбу льняное волокно или фум-ленту
    и накрутить на трубу фитинг нужного размера.
  • Далее при помощи сварочного аппарата для полипропиленовых труб осуществить соединение фитинга с полипропиленовой трубой. В конечном итоге у вас должно получиться вот так:

Как правильно паять полипропиленовые трубы читайте по

ссылке.

Либо бо же произвести соединение через шаровый кран:

Фланцевое соединение труб

Производится при помощи специальных фланцев с полипропиленовой частью.

Фланцевое соединение является универсальным соединением многих видов труб, не только полипропиленовых.

Вообще при помощи фланцевого соединения можно соединять легкие трубы диаметром до 30 см и тяжелые трубы диаметром до 20 см.

Порядок соединения такой:

Отрезается металлическая труба, желательно ровно. Надевается на неё фланец. Вставляется прокладка и другой частью фланца при помощи болтов скручивается соединение. Болты необходимо скручивать равномерно и без лишних усилий. Лучше потом ещё затянуть, если будет место подтекать.

domotopil.ru

Соединение металлической трубы с полипропиленовой

Краткое содержание статьи

Металлические трубы отжили своё уже некоторое время назад. На смену им приходят пластиковые аналоги. По своим эксплуатационным характеристикам они не уступают металлическим, а иногда и превосходят его.

Правильное соединение металлической трубы с полипропиленовой становится залогом того, что система будет работать без перебоев, с максимальной надёжностью.

Как соединять полипропиленовые трубы с металлическими?

Не так уж редки ситуации, когда надо произвести соединение полипропиленового изделия с металлическим.

Чтобы понять, как правильно соединять полиэтиленовый трубопрокат с полипропиленовой или металлической смотрите видео уроки, размещенные в данной статье.

Существует несколько способов, как грамотно произвести соединение.

  • С наличием резьбы. Предполагает, что используют фитинги, которые выглядят как муфты. Один конец снабжается резьбой на металл, а другой – срезом, с идеальной гладкостью.
  • Фланцевого типа. Когда болты со шпильками стягивают конструкции самих фланцев. Они помогут понять, как соединять полипропиленовые трубы, видео сделают процесс более наглядным.

Монтируем резьбовые фитинги

Такие типы соединений актуальны, если вместе берутся трубы среднего, малого диаметра. Размер их не должен превышать 40 миллиметров.

Резьба на фитингах присутствует не только внутри, но и снаружи. Она нужна, чтобы закреплять металлические стороны и концы на деталях. Гладкий срез муфты располагается на противоположной стороне. Он предполагает припаивание пластика.

Фитинги монтируются по простой технологии.

  • Заготовку срезают под прямым углом, в том месте, где предположительно будет находиться стык. Для обработки края используют солидол. Затем берут резьборез, и заканчивают обработку.
  • После этого их надо очистить так, чтобы отсутствовала металлическая стружка. Для будущего стыка не обойтись без герметизации, что предполагает применение ФУМ-лент, либо пакли.
  • Фитинговая конструкция накручивается на часть со срезом, с предварительной подготовкой. Для этого не потребуется приложить слишком много усилий. Деталь может растрескиваться, если инструментами нажимать на неё слишком сильно.
  • Гладкий срез приворачивается к трубе из пластика. Легко понять, как соединить полиэтиленовую трубу с полипропиленовой.

Материал для герметизации выкладывают по ходу резьбы, чтобы им было закрыто минимум 1-2 витка.

Видео: как соединять трубопровод


Устанавливаем фланцы

Этот вариант больше подойдёт тем, кто работает с большими диаметрами. Благодаря ему в процессе эксплуатации возникает меньше проблем с доступом при необходимости сделать очистку.

Фланцы выглядят как диски плоской формы с опорой на прямые бруты.

Монтаж труб в системе состоит из нескольких этапов.

  1. Начинается всё с создания ровного среза на концах заготовок. Главное – чтобы пыль и стружка внутри отсутствовали.
  2. Затем переходят к надеванию фланцев на срезы, подготовленные заранее. Между местами с дисками располагаем прокладки из резины.
  3. Для соединения фланцев друг с другом применяют болты. Важно, чтобы затягивание было равномерным, без прикладывания больших усилий.

Рекомендуется отдельно проследить за тем, чтобы прокладки из резины краями не выступали больше, чем на 10 миллиметров.

Полипропиленовые трубы и их соединение

На концы труб из этого материала воздействуют высокой температурой, чтобы соединить изделия, провести стыковку. Можно использовать так же склеивание, либо специальные фитинги.

Видео: как правильно паять


Как запаять конструкции?

Полипропиленовые заготовки нельзя соединить без специального сварочного аппарата, который получил название «утюга». Он работает при подключении к обычной электрической сети.

Лучше приобретать и сами материалы с небольшим запасом, на случай возможных ошибок.

Процесс состоит из нескольких этапов. Это позволит понять, как запаять полипропиленовую трубу.

  • Выполняется несколько срезов там, где в будущем будут располагаться стыки. Требуется и тщательная зачистка для торцов. На их поверхности делают специальные отметки маркером. Они указывают, на какой глубине должны находиться детали внутри нагревательного аппарата. Температура паяльника должна составить не менее 270 градусов.
  • Строго перпендикулярное соединение насадок с раскалённым паяльником. То же самое проделывают с концами других соединений.
  • 10-15 секундное ожидание до завершения плавления. Потом от насадок избавляются, а детали снова соединяют между собой. Их слегка прикладывают друг к другу, но проворачивание недопустимо.
  • Детали для стыковки надо оставить на некоторое время в одном положении, пока они не остынут.

Видео: учимся как паять

Раструбная пайка – вариант, который применяют для труб с 40-миллиметровым и большим диаметром. Но такую работу рекомендуется доверять специалистам, только они знают обо всех особенностях.

Соединительные элементы лучше нагревать изнутри, а трубы –снаружи. Тогда легче будет создавать узлы, отличающиеся высокой прочностью. Иначе внутри образуются небольшие бугорки, из-за которых проходимость уменьшается. Продувка конструкции позволит забыть о подобных проблемах.

Особенности «холодного» способа

Предполагается, что в данном случае используются компрессионные фитинги. Из инструментов хватит обычного обжимного ключа.

Монтажный процесс выглядит так.

  1. Как обычно, начинается работа со срезов на концах. После этого надо проверить, в перпендикулярном ли положении находится кромка. Зачистка торцов от заусенец проводится проволочной мочалкой, либо мелкозернистой шкуркой.
  2. Стяжная гайка одевается на один из концов трубы. Резьба должна идти к фитингу. Затем переходят к эксплуатации колец с компрессией. Они тоже идут в фитинговую сторону, но длинными скосами.
  3. Фитинг нанизывается на поверхность торца, подготовленного заранее. Во внутреннюю поверхность деталь вставляется до упора.
  4. После этого стяжная гайка полностью затягивается. Система проверяется на предмет герметичности.

Видео


На какие моменты при сваривании обращать внимание?

Профессиональные паяльники стоят достаточно дорого. Лучше приобрести недорогие «любительские» варианты, если работа будет непостоянной. У таких обычно сразу несколько ходовых насадок. Можно брать инструменты в аренду. Это не повлияет на качество итоговых соединений.

Устойчивая подставка стала обязательным элементом почти для всех паяльников. Даже профессионалы выполняют соединения только в том случае, если инструмент сохраняет устойчивое положение. На нагрев рабочих поверхностей уходит не больше 10-15 минут.

В соединительных насадках есть всего 2 части – дрон, на котором разогревают муфту, а так же гильза, внутри которой находятся труба с дроном.

Детали насадки устанавливаются на паяльник, когда он ещё холодный. И только после этого прибор подсоединяется к сети. Работу надо начинать, лишь когда погаснут индикаторы.

Видео

Это происходит при втором нагревательном цикле. Но время разогрева определяется несколькими факторами:

  1. Типом трубы.
  2. Толщиной стенок.
  3. Диаметром конструкции.

Все эти значения обычно указываются в таблице, которая идёт в комплектах с паяльниками.

Канализационные системы и особенности их соединения

Монтируя канализацию, многие соединяют пластиковые трубы не только с металлическими, но и с чугунными аналогами.

Такие стыки конструктивно отличаются от других. Потребуется приобретение специальных комплектующих:

  • Уплотнителей.
  • Гофр.
  • Манжет.

Подбор и приобретение подходящих комплектующих не должен доставить особых проблем. Но можно использовать и подручные материалы, если найти подходящий вариант никак не получается.

Из микропористой резины, например, вырезают уплотнитель. В зазор между соединяемыми элементами надо поместить длинную узкую ленту. Тупая широкая отвёртка поможет уплотнить этот материал.

Видео


Чеканка неприемлема по нескольким причинам. Она может деформировать пластиковые трубы, помешать созданию герметичных стыков. Но даже после выполнения работы вероятность протечек сохранится высокая.

Цементный раствор так же не отличается высоким сроком службы. Разные материалы имеют разный коэффициент теплового расширения, и эта разница оказывает на конструкцию негативное влияние.

В зацементированных стыках слишком быстро появляются трещины, такие конструкции просто утрачивают свою целостность.

Пластиковые трубопрокаты иногда соединяются и с медными, но такой вариант встречается крайне редко. Соединение металлической трубы с полипропиленовой более распространено.

Записи по теме:

Опубликовано: Июнь 14, 2016 Загрузка...

trubanet.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
