Соединение ниппельное ввертное цилиндрическое НСВ-6, НСВ-8, НСВ-10, НСВ-14
Соединения трубопроводов с торцевым уплотнением
Предназначены для соединения и присоединения стальных бесшовных холоднодеформированных труб и теплодеформированных труб к приборам и аппаратам в системах контроля и автоматического регулирования технологических процессов.
Транспортируемая среда: неагрессивные газы и жидкости
Рабочее давление: Ру до 25 МПа (250 кгс/см 2 )
Рабочая температура среды: от минус 45 до плюс 200С.
Соединение изготавливают в климатическом исполнении – У3.
Средний срок службы — 10 лет.
Варианты исполнения резьбы
НСВ-14*М20 | НСВ-10*М20 | НСВ-8*М20 | НСВ-6*М20 |
НСВ-14*G1/2 | НСВ-10*G1/2 | НСВ-8*G1/2 | НСВ-6*G1/2 |
НСВ-14*G1/4 | НСВ-10*G1/4 | НСВ-8*G1/4 | НСВ-6*G1/4 |
НСВ-14*G3/4 | НСВ-10*G3/4 | НСВ-8*G3/4 | НСВ-6*G3/4 |
Изделия могут быть изготовлены из ст.20, ст.12х18н10т, ст.09г2с
Подключение контрольно-измерительного оборудования к стальным трубопроводам (трубы бесшовные, теплодеформированные или холоднодеформированные) выполняется с помощью специальных ниппельных соединений. Один из вариантов – ниппельное соединение НСВ (ввертное), обеспечивающее надежное подключение контролирующих устройств. Для большинства промышленных систем, в которых необходим контроль и регулирование параметров рабочей среды, соединение ввертное НСВ является неотъемлемым соединительным элементом.
Эксплуатационные характеристики ниппельных соединений НСВ указываются в таблице:
Параметр | Значение параметра |
Рабочая среда | Химические неагрессивные жидкие и газообразные среды (вариант исполнения «С»), агрессивные (вариант исполнения «Н»). |
Температурный диапазон | Минимум -45°С, максимум +200 °С (+300 °С в специальном исполнении для химически агрессивных жидкостей и газов). |
Относительная влажность воздуха | 75% при температуре 15 °С. |
Давление в системе | До 25 МПа (250 кгс/см2). |
Климатическое исполнение | УЗ и некоторые другие. |
Срок эксплуатации | Около 10 лет, в зависимости от особенностей эксплуатации и обслуживания трубопроводной системы. |
Рабочие параметры изделия могут быть различными и определяются климатическим исполнением (в соответствии с ТУ 4218-004-14911892-2013). Ниппельное соединение НСВ с торцевым уплотнением представлено в следующих вариантах конструкции:
Климатическое исполнение | Марка стали | Температурный диапазон |
У1 | ст 20 | -40°С — 200°С |
УХЛ | 09Г2С | -60°С — 200°С |
УХЛ | 12Х18Н10Т | -60°С — 400°С |
Предлагаются изделия с различными видами резьбового соединения, в соответствии с диаметром ниппеля:
Диаметр ниппеля, в миллиметрах | Обозначение изделия по варианту резьбы | |||
14 | НСВ-14*М20 | НСВ-14*G1/2 | НСВ-14*G1/4 | НСВ-14*G3/4 |
10 | НСВ-10*М20 | НСВ-10*G1/2 | НСВ-10*G1/4 | НСВ-10*G1/4 |
8 | НСВ-8*М20 | НСВ-8*G1/2 | НСВ-8*G1/4 | НСВ-6*G1/4 |
6 | НСВ-14*G3/4 | НСВ-10*G3/4 | НСВ-8*G3/4 | НСВ-6*G3/4 |
Примеры габаритных размеров и массы, которыми характеризуется соединение ввертное НСВ (для изделий с различными типами резьбовых соединений):
Наименование резьбового соединения | Габаритные размеры изделия НСВ | Масса (предельная в граммах) | ||
D | D1 | L (в миллиметрах) | ||
НСВ14хM20 | М20х1,5 | М20х1,5 | 73,5 | 180 |
НСВ14хG1/2 | G1/2 | G1/2 | 73,5 | 180 |
НСВ14хR1/2 | R1/2 | М20х1,5 | 77,5 | 190 |
НСВ14хR1/4 | R1/4 | М20х1,5 | 77,5 | 163 |
НСВ14хG1/4 | G1/4 | М20х1,5 | 72,5 | 180 |
НСВ14хK1/2 | K1/2 | М20х1,5 | 77.5 | 190 |
НСВ14хK1/4 | K1/4 | М20х1,5 | 72,5 | 180 |
НСВ14хG1/2-М20 | G1/2 | М20х1,5 | 73,5 | 180 |
Расшифровка условного обозначения товара на примере соединения НСВ 14 М20х1,5 ст 12х18н10:
- НСВ – ниппельное соединение ввертное;
- 14 – диаметр ниппеля, в миллиметрах;
- М20х1,5 – тип присоединительной резьбы;
- ст 12х18н10т – материал (марка стали, в данном случае – нержавеющая сталь).
Оптимальное решение по цене – соединение НСВ 14 М20, выполненное из стали марки ст 20, варианты из других марок стали дороже (самые дорогие – из 12Х18Н10Т с гальваническим цинкованием). Выбор типа исполнения зависит от особенностей трубопровода, режима его эксплуатации, подключаемого оборудования, а также от рабочей среды.
Монтаж ниппельного ввертного соединения НСВ
Когда к технологическому трубопроводу подсоединяется ниппельное соединение НСВ, последовательность действий должна быть следующей:
- Проверка состояния соединения методом внешнего осмотра.
- Очистка места соединения от загрязнений и ржавчины.
- Обрезка концов труб (под прямым углом) и зачистка мест соединения.
- На ниппель надевается накидная гайка, труба соединяется ниппелем.
- Накидная гайка наворачивается на трубу и затягивается.
www.pkf-konros.ru
НСН 14, НСВ 14, НСТ 14
Каталог⇒Соединения отборных устройств, соединители импульсных линий производства РосСервис
Ниппельные соединения с торцевым уплотнением нашего производства предназначены для соединения стального бесшовного трубопровода, или соединения магистралей импульсных труб к приборам и аппаратам автоматического мониторинга и регулирования технологических процессов.
Мы изготовим ниппельные соединения М20; на давление среды Pn до 25МПа, Ру до 250кгс/см2, температура среды от -60°С до +400°С:
- НСН 14-М20 — ниппельное соединение навертное.
- НСВ 14-М20 — соединение ввертное.
- НСТ 14-М20 — тройник.
Соединение НСН 14-М20
НСН 14-М20 Ру 160кгс/см2 и Ру 250кгс/см2 варианты исполнения навертного ниппельного соединения с торцевым уплотнением:
УХЛ, от -60°С до +200°С, сталь 09Г2С,
УХЛ, от -60°С до +400°С, сталь 12Х18Н10Т
ТУ 4218-004-14911892-2013
Тип трубного соединения | Размеры | Вес (кг). | ||
D | L | S | ||
НСН 14-М20 | М20 | 45 | 26 | 0,09 |

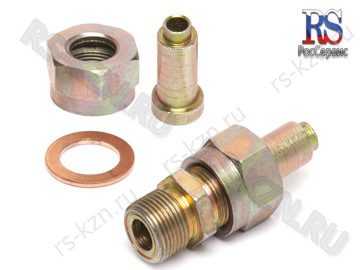

Соединение НСВ 14-М20
НСВ М20 Ру 160кгс/см2 и Ру250 кгс/см2 варианты исполнения ввертного соединения с с торцевым уплотнением:
У1, от -40°С до +200°С, сталь 20,
УХЛ, от -60°С до +400°С, сталь 12Х18Н10Т
ТУ 4218-004-14911892-2013
Тип трубного соединения | Размеры | Вес (кг). | ||
D | L | S | ||
НСВ 14-М20 | М20 | 70 | 26 | 0,17 |

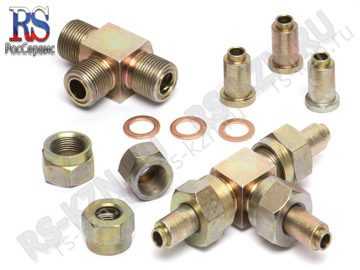

Соединение НСТ 14-М20
НСТ М20 — ниппельный тройник с торцевым уплотнением предназначен для разветвления систем импульсных труб и трубопроводов на давление Ру 160кгс/см2 и Ру250 кгс/см2. Варианты исполнения НСТ:
У1, от -40°С до +200°С, сталь 20,
УХЛ, от -60°С до +400°С, сталь 12Х18Н10Т
ТУ 4218-004-14911892-2013
Тип трубного соединения | Размеры | Вес (кг). | ||
D | L | Н | ||
НСТ 14-М20 | М20 | 122 | 76 | 0,45 |
Доставка ниппельных соединений с торцевым уплотнением в любой регион России, подробнее.
Ниппельные соединения компании «РосСервис» обладают высокой надёжностью и проходят защитную обработку — гальваническое цинкование. Мы производим соединения с шаровым ниппелем — СШН и штуцерно-ниппельные запорные вентили (клапаны) — 15с54бк с СШН.
Похожие страницы
rs-kzn.ru
Соединения для трубных проводок
Предназначены для присоединения трубопровода к приборам и аппаратам, устанавливаемым в системах контроля и автоматического регулирования технологических процессов, в условиях неагрессивных сред с условным давлением до 25 МПа (250 кгс/кв.см.).
Температура транспортируемых веществ от –40 до +200°С.
Нипельные соеденения
Ниппельное соединение применяется при необходимости соединить бесшовные стальные холоднодеформированные трубы и импульсную трубную проводку к аппарату или прибору, устанавливаемому в автоматической системе контроля и регулирования параметров технологического процесса. Используются преимущественно с неагрессивными средами, при температуре в диапазоне от -40 до +200 градусов по Цельсию. Существуют системы, рассчитанные на 500 градусов по Цельсию, и даже на большие значения температуры. Материалом для изготовления таких соединений обычно служит сталь, причем допустимо использование нескольких ее марок. Показатель рабочего давления в трубопроводе может составлять до 25 МПа (конечно же, на рынке можно встретить модификации, работающие и при давлении в 40 МПа). Соединение ниппельное незаменимо и в воздуховодах, рассчитанных на большое давление рабочей среды – такое техническое решение повсеместно распространено на предприятиях, ведь работа исполнительных механизмов нередко обеспечивается сжатым воздухом. При этом изначально воздух поступает в единую пневматическую сеть, и соединение ниппельное используется для того, чтобы развести эту сеть в конкретные цеха и на месте подсоединить к ней оборудование.
Если коммуникации оснащаются контрольно-измерительной системой (манометры, термопреобразователи и прочее), должен осуществляться контроль состояния такой системы, а также регулярная продувка импульсных линий. В то же время регламентные работы, необходимые для контроля внутренних частей трубопроводов (степень износа, отложения), неизбежно связаны с частичным демонтажем системы коммуникаций, что является процессом чрезвычайно длительным и трудоемким. Естественно, что при этом происходит остановка технологического процесса, и оборудование простаивает, как и производство в целом. При ниппельном соединении такие сложности исключаются – разборка соединения осуществляется легко и быстро, последующая сборка также не требует каких-либо существенных усилий. Система при этом гарантированно возвращается в герметичное состояние.
Могут быть выбраны различные штуцерно-ниппельные соединения, что определяется в первую очередь температурой и давлением рабочей среды. Плоский ниппель выбирается в том случае, когда рабочая среда находится в трубопроводе при температуре, не превышающей 400 градусов по Цельсию, и при давлении до 40 МПа. Шаровой ниппель рекомендуется использовать при температуре до 500 градусов по Цельсию, тогда как давление будет аналогичным предыдущей модификации – 40 МПа. Конусный ниппель рассчитан на более низкие температуры – до 250 градусов по Цельсию. Давление здесь тоже предусматривается меньшее – в пределах 25 МПа.
Если соединение ниппельное по классу относится к высокотемпературным, происходит замена уплотнительного резинового кольца – вместо него устанавливается изделие из графлекса. Материалом для таких соединений служит нержавеющая или углеродистая сталь, что гарантирует длительную и безаварийную эксплуатацию. При временном соединении предполагается оснащение ниппеля таким приспособлением, как односторонний клапан – это техническое решение встречается в большинстве пневматических устройств. Когда соединение постоянное, в трубопроводе ниппель может быть использован как механическое силовое крепление. Ниппель рекомендуется подбирать под материал трубопровода – в этом случае соединение будет куда более надежным и долговечным, обеспечит хорошие показатели герметичности и других важных параметров.
www.pkf-konros.ru
Соединение ввертное НСВ по выгодной цене от КИП-Эксперт
Краткое описание
Соединения ниппельные ввертные НСВ предназначены для присоединения и разветвления импульсных труб к приборам и аппаратам при Ру до 25 МПа
Наше предприятие изготавливает соединения НСВ в трех исполнениях: из стали 20, стали О9Г2С, нержавеющей стали 12Х18Н10Т. Данная продукция производится на современных, высокоточных станках с ЧПУ, что выгодно отличает ее от продукции конкурентов.
Соединения с торцевым уплотнением общепромышленного применения типа НСВ предназначены для присоединения и разветвления трубопровода к приборам и аппаратам, устанавливаемым в системах контроля и автоматического регулирования технологических процессов, в условиях неагрессивных (исполнение «С») и агрессивных (исполнение «Н») сред с условным давлением до 25 МПа. Температура транспортируемых веществ от –40 до +200°С.
Условия эксплуатации:
- температура окружающей среды, гр С: УХЛ1 от-50 до +50; У3 от -40 до +50;
- относительная влажность воздуха 75% при 15гр.С;
- атмосферное давления от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.)
- температура рабочей среды до +200гр.С. (Температура агрессивной рабочей среды должна быть не более 300гр.С)
- условное давление рабочей среды до 25МПа (250кгс/см2) (Соединения НСВ с конической резьбой К 1/2 и К1/4 предназначены для работы при условном давлении до 16МПа (160 кгс/см2)
- Средний срок службы соединений 10 лет.
Тип | Размер | Масса, кг (не более) | ||
D | D1 | L, мм | ||
НСВ14хM20 | М20х1,5 | М20х1,5 | 73,5 | 0,180 |
НСВ14хG1/2 | G1/2 | G1/2 | 73.5 | 0.180 |
НСВ14хR1/2 | R1/2 | М20х1,5 | 77,5 | 0,190 |
НСВ14хR1/4 | R1/4 | М20х1,5 | 77,5 | 0,163 |
НСВ14хG1/4 | G1/4 | М20х1,5 | 72,5 | 0,180 |
НСВ14хK1/2 | K1/2 | М20х1,5 | 77.5 | 0.190 |
НСВ14хK1/4 | K1/4 | М20х1,5 | 72,5 | 0,180 |
НСВ14хG1/2-М20 | G1/2 | М20х1,5 | 73,5 | 0,180 |
Монтаж соединений НСВ необходимо производить в следующей последовательности:
1. Произвести внешний осмотр соединений;
3. Концы труб обрезать под прямым углом к оси трубы и снять заусеницы;
4. Накидную гайку надеть на ниппель соединения, а конец трубы соединить с ниппелем электродуговой или газопламенной сваркой (сварные швы должны соответствовать ГОСТ 16037)
5. Навернуть накидную гайку на штуцер, трубу или патрубок и затянуть гаечным ключом.
kip-expert.by
Соединения для трубных проводок | ТЗМА
- Главная
- »
- Соединения для трубных проводок
Соединение ввертное НСВ
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
НСВ 14хМ10 3/8 У3 ТУ4218-013-01395839-01 12Х18Н10Т (шт.)
|
290.25 | 342.50 |
НСВ 14хМ15 1/2 У3 ТУ4218-013-01395839-01 12Х18Н10Т (шт.)
|
290.25 | 342.50 |
НСВ 14хG1/4 У3 ТУ4218-013-01395839-01 (шт.)
|
||
НСВ 14хG1/4 У3 ТУ4218-013-01395839-01 09Г2С (шт.)
|
||
НСВ 14хG1/4 У3 ТУ4218-013-01395839-0112Х18Н10Т (шт.)
|
||
НСВ 14хK1/4 У3 ТУ4218-013-01395839-01 (шт.)
|
||
НСВ 14хK1/4 У3 ТУ4218-013-01395839-01 09Г2С (шт.)
|
||
НСВ 14хК1/4 У3 ТУ4218-013-01395839-01 12Х18Н10Т (шт.)
|
||
НСВ 14хR1/4 У3 ТУ4218-013-01395839-01 (шт.)
|
||
НСВ 14хR1/4 У3 ТУ4218-013-01395839-01 09Г2С (шт.)
|
||
НСВ 14хR1/4 У3 ТУ4218-013-01395839-01 12Х18Н10Т (шт.)
|
||
НСВ 14хМ20 У3 ТУ4218-013-01395839-01 (шт.)
|
63.55 | 74.99 |
НСВ 14хМ20 У3 ТУ4218-013-01395839-01 09Г2С (шт.)
|
77.25 | 91.16 |
НСВ 14хМ20 У3 ТУ4218-013-01395839-01 12Х18Н10Т (шт.)
|
290.25 | 342.50 |
НСВ 14хG1/2 У3 ТУ4218-013-01395839-01 (шт.)
|
63.55 | 74.99 |
НСВ 14хG1/2 У3 ТУ4218-013-01395839-01 09Г2С (шт.)
|
77.25 | 91.16 |
НСВ 14хG1/2 У3 ТУ4218-013-01395839-0112Х18Н10Т (шт.)
|
290.25 | 342.50 |
НСВ 14хK1/2 У3 ТУ4218-013-01395839-01 (шт.)
|
63.55 | 74.99 |
НСВ 14хK1/2 У3 ТУ4218-013-01395839-01 09Г2С (шт.)
|
77.25 | 91.16 |
НСВ 14хК1/2 У3 ТУ4218-013-01395839-01 12Х18Н10Т (шт.)
|
290.25 | 342.50 |
НСВ 14хR1/2 У3 ТУ4218-013-01395839-01 (шт.)
|
63.55 | 74.99 |
НСВ 14хR1/2 У3 ТУ4218-013-01395839-01 09Г2С (шт.)
|
77.25 | 91.16 |
НСВ 14хR1/2 У3 ТУ4218-013-01395839-01 12Х18Н10Т (шт.)
|
290.25 | 342.50 |
Соединение навертное НСН
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
НСН 14хМ20 У1 ТУ4218-013-01395839-01 (шт.)
|
50.00 | 59.00 |
НСН 14хМ20 У1 ТУ4218-013-01395839-01 09Г2С (шт.)
|
60.00 | 70.80 |
НСН 14хМ20 У1 ТУ4218-013-01395839-01 12Х18Н10Т (шт.)
|
262.75 | 310.05 |
НСН 14хG1/2 У3 ТУ4218-013-01395839-01 (шт.)
|
50.00 | 59.00 |
НСН 14хG1/2 У1 ТУ4218-013-01395839-01 09Г2С (шт.)
|
60.00 | 70.80 |
НСН 14хG1/2 У1 ТУ4218-013-01395839-01 12Х18Н10Т (шт.)
|
262.75 | 310.05 |
НСН 14хR1/2 У3 ТУ4218-013-01395839-01 (шт.)
|
50.00 | 59.00 |
НСН 14хR1/2 У3 ТУ4218-013-01395839-01 09Г2С (шт.)
|
60.00 | 70.80 |
НСН 14хR1/2 У3 ТУ4218-013-01395839-01 12Х18Н10Т (шт.)
|
262.75 | 310.05 |
НСН 14хК1/2 У1 ТУ4218-013-01395839-01 (шт.)
|
50.00 | 59.00 |
НСН 14хК1/2 У1 ТУ4218-013-01395839-01 09Г2С (шт.)
|
60.00 | 70.80 |
НСН 14хК1/2 У1 ТУ4218-013-01395839-01 12Х18Н10Т (шт.)
|
262.75 | 310.05 |
НСН 14хG3/4 У3 ТУ4218-013-01395839-01 (шт.)
|
89.50 | 105.61 |
НСН 14хG3/4 У3 ТУ4218-013-01395839-01 09Г2С (шт.)
|
107.40 | 126.73 |
НСН 14хG3/4 У1 ТУ4218-013-01395839-01 12Х18Н10Т (шт.)
|
262.75 | 310.05 |
Соединение переборочное навертное СПН
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
СПН10-М12 У3 ТУ4218-041-01395839-01 (шт.)
|
155.00 | 182.90 |
СПН10-М12 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
186.00 | 219.48 |
СПН10-М12 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
||
СПН14-М20 У3 ТУ4218-041-01395839-01 (шт.)
|
172.90 | 204.02 |
СПН14-М20 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
207.48 | 244.83 |
СПН14-М20 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
||
СПН14-G1/2 У3 ТУ4218-041-01395839-01 (шт.)
|
172.90 | 204.02 |
СПН14-G1/2 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
207.48 | 244.83 |
СПН14-G1/2 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
||
СПН14-R1/2 У3 ТУ4218-041-01395839-01 (шт.)
|
172.90 | 204.02 |
СПН14-R1/2 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
207.48 | 244.83 |
СПН14-R1/2 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
||
СПН14-K1/2 У3 ТУ4218-041-01395839-01 (шт.)
|
172.90 | 204.02 |
СПН14-K1/2 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
207.48 | 244.83 |
СПН14-K1/2 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
Соединение проходное СП
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
СП14 У3 ТУ4218-041-01395839-01 (шт.)
|
170.09 | 200.71 |
СП14 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
204.00 | 240.72 |
СП14 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
Соединения медных труб с развальцовкой – переборочные проходные
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
СМП8 (шт.)
|
85.98 | 101.46 |
СМП10 (шт.)
|
42.37 | 50.00 |
Соединения медных труб с развальцовкой – переходные с медной трубы на полиэтиленовую
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
8Мх8П (шт.)
|
78.50 | 92.63 |
Соединения медных труб с развальцовкой – соединение ввертное СМВ
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
СМВ8-М16 У3 ТУ36-1133-85 (шт.)
|
65.42 | 77.20 |
СМВ8-М16 У3 ТУ36-1133-85 09Г2С (шт.)
|
78.50 | 92.63 |
СМВ8-М16 У3 ТУ36-1133-85 12Х18Н10Т (шт.)
|
||
СМВ8-М20 У3 ТУ36-1133-85 (шт.)
|
65.42 | 77.20 |
СМВ8-М20 У3 ТУ36-1133-85 09Г2С (шт.)
|
78.50 | 92.63 |
СМВ8-М20 У3 ТУ36-1133-85 12Х18Н10Т (шт.)
|
||
СМВ8-G1/2 У3 ТУ36-1133-85 (шт.)
|
65.42 | 77.20 |
СМВ8-G1/2 У3 ТУ36-1133-85 09Г2С (шт.)
|
78.50 | 92.63 |
СМВ8-G1/2 У3 ТУ36-1133-85 12Х18Н10Т (шт.)
|
||
СМВ8-G1/4 У3 ТУ36-1133-85 (шт.)
|
57.94 | 68.37 |
СМВ8-G1/4 У3 ТУ36-1133-85 09Г2С (шт.)
|
69.52 | 82.03 |
СМВ8-G1/4 У3 ТУ36-1133-85 12Х18Н10Т (шт.)
|
||
СМВ8-К1/2 У3 ТУ36-1133-85 (шт.)
|
65.42 | 77.20 |
СМВ8-К1/2 У3 ТУ36-1133-85 09Г2С (шт.)
|
78.50 | 92.63 |
СМВ8-К1/2 У3 ТУ36-1133-85 12Х18Н10Т (шт.)
|
||
СМВ8-К1/4 У3 ТУ36-1133-85 (шт.)
|
57.94 | 68.37 |
СМВ8-К1/4 У3 ТУ36-1133-85 09Г2С (шт.)
|
69.52 | 82.03 |
СМВ8-К1/4 У3 ТУ36-1133-85 12Х18Н10Т (шт.)
|
||
СМВ8-К1/8 У3 ТУ36-1133-85 (шт.)
|
50.94 | 60.11 |
СМВ8-К1/8 У3 ТУ36-1133-85 09Г2С (шт.)
|
||
СМВ8-К1/8 У3 ТУ36-1133-85 09Г2С (шт.)
|
||
СМВ8-R1/2 У3 ТУ36-1133-85 12Х18Н10Т (шт.)
|
65.42 | 77.20 |
СМВ8-R1/4 У3 ТУ36-1133-85 (шт.)
|
57.94 | 68.37 |
СМВ8-R1/8 У3 ТУ36-1133-85 (шт.)
|
50.94 | 60.11 |
Соединения медных труб с развальцовкой – соединение навертное СМН
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
СМН8-G1/2 У3 ТУ36-1133-85 (шт.)
|
73.83 | 87.12 |
Соединения медных труб с развальцовкой – соединение тройниковое СМТ
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
СМТ-8 У3 ТУ 36-1133-85 (шт.)
|
168.00 | 198.24 |
СМТ-10 У3 ТУ 36-1133-85 (шт.)
|
168.00 | 198.24 |
СМТП-8 У3 ТУ 36-1133-85 (шт.)
|
168.00 | 198.24 |
Соединения стальных труб с зажимным и упорным кольцами – Соединение переборочное ввертное СПВ
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
СПВ14-М20х1,5 У3 ТУ4218-041-01395839-01 (шт.)
|
||
СПВ14-М20х1,5 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
||
СПВ14-М20х1,5 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
||
СПВ14-G1/2 У3 ТУ4218-041-01395839-01 (шт.)
|
||
СПВ14-G1/2 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
||
СПВ14-G1/2 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
||
СПВ14-R1/2 У3 ТУ4218-041-01395839-01 (шт.)
|
||
СПВ14-R1/2 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
||
СПВ14-R1/2 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
||
СПВ14-K1/2 У3 ТУ4218-041-01395839-01 (шт.)
|
Соединения стальных труб с зажимным и упорным кольцами – Соединение переборочное СНП
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
СНП-М20 ТУ 4218-041-01395839-01 (шт.)
|
||
СНП-М20 ТУ 4218-041-01395839-01 09Г2С (шт.)
|
||
СНП-М20 ТУ 4218-041-01395839-01 12Х18Н10Т (шт.)
|
||
СНП-G1/2 ТУ 4218-041-01395839-01 (шт.)
|
||
СНП-G1/2 ТУ 4218-041-01395839-01 09Г2С (шт.)
|
||
СНП-G1/2 ТУ 4218-041-01395839-01 12Х18Н10Т (шт.)
|
||
СНП-М20хG1/2 ТУ 4218-041-01395839-01 (шт.)
|
||
СНП-М20хG1/2 ТУ 4218-041-01395839-01 09Г2С (шт.)
|
||
СНП-М20хG1/2 ТУ 4218-041-01395839-01 12Х18Н10Т (шт.)
|
||
СНП-G1/2хМ20 ТУ 4218-041-01395839-01 (шт.)
|
||
СНП-G1/2хМ20 ТУ 4218-041-01395839-01 09Г2С (шт.)
|
||
СНП-G1/2хМ20 ТУ 4218-041-01395839-01 12Х18Н10Т (шт.)
|
Соединения стальных труб с зажимным и упорным кольцами – соединение ввертное СВ
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
CB6-G1/4 У3 ТУ4218-041-01395839-01 ст20 (шт.)
|
120.00 | 141.60 |
CB6-G1/4 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
144.00 | 169.92 |
CB6-G1/4 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
||
CB8-G1/4 У3 ТУ4218-041-01395839-01 ст20 (шт.)
|
133.00 | 156.94 |
CB8-G1/4 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
159.60 | 188.33 |
CB8-G1/2 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
339.00 | 400.02 |
СВ14-М20 У3 ТУ4218-041-01395839-01 (шт.)
|
140.17 | 165.40 |
СВ14-М20 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
168.20 | 198.48 |
СВ14-М20 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
339.00 | 400.02 |
СВ14-G1/2 У3 ТУ4218-041-01395839-01 (шт.)
|
140.17 | 165.40 |
СВ14-G1/2 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
168.20 | 198.48 |
CB14-G1/2 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
339.00 | 400.02 |
СВ14-G1/2 У3 ТУ4218-041-01395839-01 (шт.)
|
339.00 | 400.02 |
СВ14-R 1/4 У3 ТУ4218-041-01395839-01 (шт.)
|
140.17 | 165.40 |
СВ14-R 1/4 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
168.20 | 198.48 |
СВ14-R 1/4 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
339.00 | 400.02 |
СВ14-R 1/2 У3 ТУ4218-041-01395839-01 (шт.)
|
140.17 | 165.40 |
СВ14-R 1/2 У3 ТУ4218-041-01395839-01 09Г2С (шт.)
|
168.20 | 198.48 |
СВ14-R 1/2 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
339.00 | 400.02 |
СВ20-М20 У3 ТУ4218-041-01395839-01 (шт.)
|
140.17 | 165.40 |
СВ22-R 1/2 У3 ТУ4218-041-01395839-01 (шт.)
|
140.17 | 165.40 |
Соединения стальных труб с зажимным и упорным кольцами – соединение навертное СН
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
Ch24-М20 ТУ4218-041-01395839-01 (шт.)
|
140.17 | 165.40 |
Ch24-М20 ТУ4218-041-01395839-01 09Г2С (шт.)
|
168.20 | 198.48 |
Ch24-М20 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
339.00 | 400.02 |
Ch24-Rc1/2 У1 ТУ 4218-041-01395839-01 (шт.)
|
140.17 | 165.40 |
Ch24-Rc1/2 У1 ТУ 4218-041-01395839-01 09Г2С (шт.)
|
168.20 | 198.48 |
Ch24-Rc1/2 У1 ТУ 4218-041-01395839-01 12Х18Н10Т (шт.)
|
339.00 | 400.02 |
Соединения стальных труб с зажимным и упорным кольцами – соединение проходное переборочное СПП
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
СПП 8х8 У3 ТУ4218-041-01395839-01 (шт.)
|
5.08 | 5.99 |
Соединения стальных труб с зажимным и упорным кольцами – соединение тройниковое СТ
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
СТ 8 У1 ТУ4218-041-01395839-01 (шт.)
|
331.82 | 391.55 |
СТ 8 У1 ТУ4218-041-01395839-01 09Г2С (шт.)
|
398.18 | 469.85 |
СТ 8 У1 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
1752.00 | 2067.36 |
СТ 14 У1 ТУ4218-041-01395839-01 (шт.)
|
401.86 | 474.19 |
СТ 14 У1 ТУ4218-041-01395839-01 09Г2С (шт.)
|
425.23 | 501.77 |
СТ 14 У3 ТУ4218-041-01395839-01 12Х18Н10Т (шт.)
|
1752.00 | 2067.36 |
Соединения трубопроводов с шаровым ниппелем ввертные
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
3-14-G1/2 ГОСТ 24488-80 (шт.)
|
95.00 | 112.10 |
Футорка
Наименование | Цена без НДС, руб | Цена с НДС, руб |
---|---|---|
Футорка R1/2-M20х1,5 У3 ТУ36-1116-83 (шт.)
|
93.00 | 109.74 |
Футорка K1/2-M20х1,5 У3 ТУ36-1116-83 (шт.)
|
93.00 | 109.74 |
Футорка Ф-G1/2-М20х1,5 ст20 (шт.)
|
||
Футорка Ф-R1/2-М20х1,5 12х18н10т (шт.)
|
||
Футорка Ф-G1/2-М20х1,5 12х18н10т (шт.) |
tzma.org
НСН 14хМ20 | Соединение ниппельные с торцевым уплотнением навертные | |
НСН 14хG1/2 | Соединение ниппельные с торцевым уплотнением навертные | |
НСВ 14хМ20 | Соединение ниппельные с торцевым уплотнением ввертные | |
НСВ 14хG1/2 | Соединение ниппельные с торцевым уплотнением ввертные | |
НСВ 14хR1/2 | Соединение ниппельные с торцевым уплотнением ввертные | |
НСВ 14хК1/4 | Соединение ниппельные с торцевым уплотнением ввертные | |
НСВ 14хК1/2 | Соединение ниппельные с торцевым уплотнением ввертные | |
СТ — 14 | Соединение с зажимным и упорным кольцами | |
СП — 14 | Соединение с зажимным и упорным кольцами | |
СПП — 14 | Соединение с зажимным и упорным кольцами | |
СПП — 10 | Соединение с зажимным и упорным кольцами | |
СВ — 14хМ20 | Соединение с зажимным и упорным кольцами | |
СВ — 14хG1/4 | Соединение с зажимным и упорным кольцами | |
СВ — 14хG1/2 | Соединение с зажимным и упорным кольцами | |
СВ — 14хR1/4 | Соединение с зажимным и упорным кольцами | |
СВ — 14хR1/2 | Соединение с зажимным и упорным кольцами | |
СПВ — 14хМ20 | Соединение с зажимным и упорным кольцами | |
СПВ — 14хR1/2 | Соединение с зажимным и упорным кольцами | |
СН — 14хМ20 | Соединение с зажимным и упорным кольцами | |
СПН — 14хМ20 | Соединение с зажимным и упорным кольцами | |
СНП — М20 | Соединение с зажимным и упорным кольцами | |
СНП — М20хG1/2 | Соединение с зажимным и упорным кольцами | |
СМН8 — М20 | Соединение медных труб с развальцовкой навертные | |
СМН8 — G1/2 | Соединение медных труб с развальцовкой навертные | |
СМПН8 — М12 | Соединетили медных труб с разв. переборочные навертные | |
СМПН8 — М20 | Соединетили медных труб с разв. переборочные навертные | |
СМТ — 8 | Соединители медных труб с развальцовкой тройниковые | |
СМТП — 8 | Соединители медных труб с развальцовкой тройниковые | |
8М х 6П | Соединение переходное с медной трубы на полиэтилен | |
8М х 8П | Соединение переходное с медной трубы на полиэтилен | |
СМВ 8 х М20 | Соединение медных труб с развальцовкой ввертные | |
СМВ 8 х G1/2 | Соединение медных труб с развальцовкой ввертные | |
СМВ 8 х G1/4 | Соединение медных труб с развальцовкой ввертные | |
СМВ 8 х К1/8 | Соединение медных труб с развальцовкой ввертные | |
СМВ 8 х К1/4 | Соединение медных труб с развальцовкой ввертные | |
СМВ 8 х К1/2 | Соединение медных труб с развальцовкой ввертные | |
СМВ 8 х R1/2 | Соединение медных труб с развальцовкой ввертные | |
СМ — 6 | Соединение медных труб с развальцовкой проходные | |
СМ — 8 | Соединение медных труб с развальцовкой проходные | |
СМП — 8 | Соединение медных труб с развальцовкой переборочное |
centr-k.com
Заголовок |
Тип |
Изображение |
HCH 14хМ20 |
Соединение ниппельные с торцевым уплотнением навертные |
|
НСН 14хG1/2 |
Соединение ниппельные с торцевым уплотнением навертные |
|
НСВ 14хМ20 |
Соединение ниппельные с торцевым уплотнением ввертные |
|
НСВ 14хG1/2 |
Соединение ниппельные с торцевым уплотнением ввертные |
|
НСВ 14хR1/2 |
Соединение ниппельные с торцевым уплотнением ввертные |
|
НСВ 14хК1/4 |
Соединение ниппельные с торцевым уплотнением ввертные |
|
НСВ 14хR1/2 |
Соединение ниппельные с торцевым уплотнением ввертные |
|
СТ — 14 |
Соединение с зажимным и упорным кольцами |
|
СП — 14 |
Соединение с зажимным и упорным кольцами |
|
СПП — 14 |
Соединение с зажимным и упорным кольцами |
|
СПП — 10 |
Соединение с зажимным и упорным кольцами |
|
СВ — 14хМ20 |
Соединение с зажимным и упорным кольцами |
|
СВ — 14хG1/4 |
Соединение с зажимным и упорным кольцами |
|
СВ — 14хG1/2 |
Соединение с зажимным и упорным кольцами |
|
СВ — 14хR1/4 |
Соединение с зажимным и упорным кольцами |
|
СВ — 14хG1/2 |
Соединение с зажимным и упорным кольцами |
|
СПВ — 14хМ20 |
Соединение с зажимным и упорным кольцами |
|
СПВ — 14хR1/2 |
Соединение с зажимным и упорным кольцами |
|
СН — 14хМ20 |
Соединение с зажимным и упорным кольцами |
|
СПН — 14хМ20 |
Соединение с зажимным и упорным кольцами |
|
СНП — М20 |
Соединение с зажимным и упорным кольцами |
|
СНП — М20хG1/2 |
Соединение с зажимным и упорным кольцами |
|
СМН8 — М20 |
Соединение медных труб с развальцовкой навертные |
www.teploavtomatika.by
