Соединение фланцевое фото: Фланцевые соединения

Содержание

Типы и Виды Фланцевых Соединений

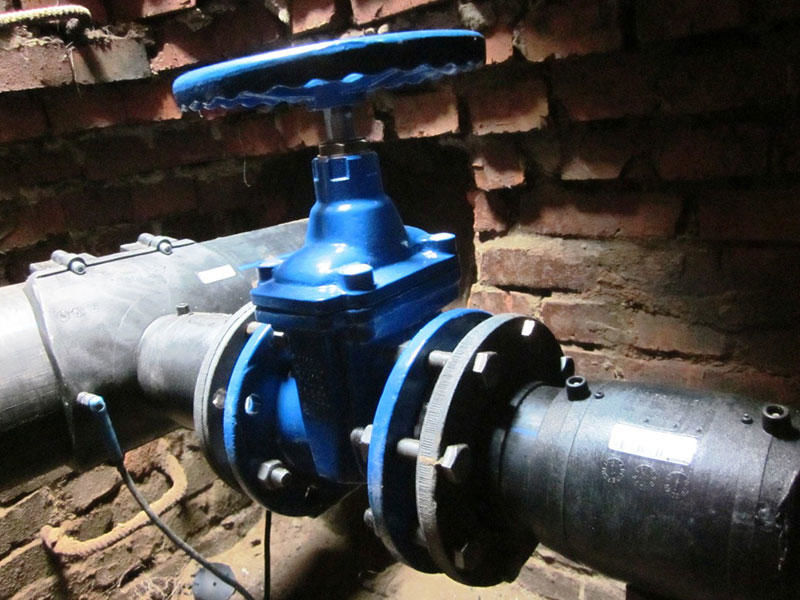

Для создания трубопроводных систем при помощи соединения водопроводных труб, насосов, задвижек, и любой другой запорной арматуры, применяют фланцы и фланцевые соединения трубопроводов.

По способу соединения, фланцы подразделяют на приварные и резьбовые. Фланцевое соединение труб состоит из двух фланцев, прикрепленных друг к другу при помощи болтов и гаек, а также прокладки между ними, отвечающая за герметичность данного соединения. Этот способ присоединения является простым и доступным для осмотра, модификации и очистки трубопровода.

Фланец стальной ГОСТ

Фланцы изготавливаются из разных материалов. Материал изготовления фланцев различают по ГОСТу.

Фланцы воротниковые изготавливаются по ГОСТ 12820-80. Данный стандарт распространяется на стальные приварные фланцы и фланцевые соединения с условным давлением Ру от 0,1 до 20,0 МПа и температурой рабочей среды от -253 до +600 °C.

Наиболее распространенные материалы изготовления фланцев это: пластик, серый чугун, углеродистая сталь, нержавеющая сталь, алюминий, латунь, бронза. При выборе материала фланцев следует обращать внимание на диапазон температур рабочей среды в трубопроводе, а также на то — из чего сделаны элементы трубопроводной системы, так как фланцы присоединяются непосредственно к ним. Это делают во избежание того, чтобы не было преждевременного окисления разного рода металлов.

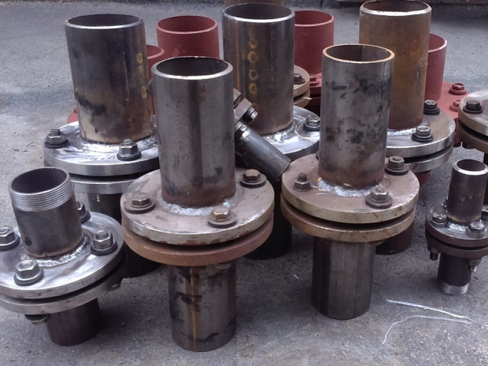

Фланец стальной приварной

Фланцевое соединение устанавливается с использованием сварки или крепежей.

Приварные фланцы различают по способу крепления с соединительными деталями.

На рисунке ниже изображен схематический чертеж крепления приварных фланцев:

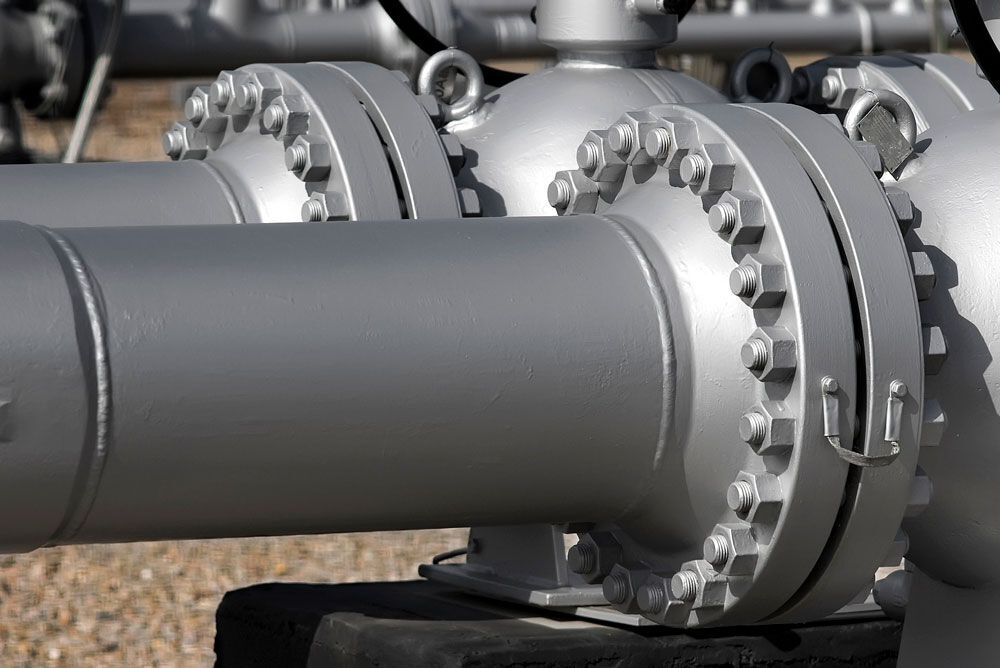

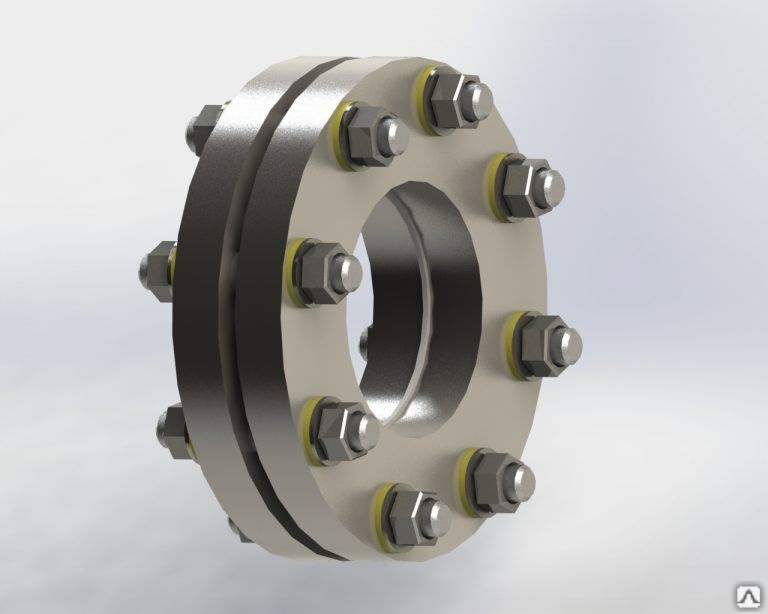

Резьбовое фланцевое соединение состоит из болтов или шпилек, гаек и шайб:

болт — металлический стержень с резьбой на конце, предназначенный для крепления разъёмных соединений;
шпилька — крепежное изделие в виде стержня имеющая наружную резьбу, соединение образуется при помощи гайки или резьбового отверстия;
гайка — деталь, предназначенная для скрепления способом навинчивания, представляет собой многогранная металлическая плашка со сквозным отверстием внутри и винтовой нарезкой изнутри;
шайба — крепежное изделие, подкладывается под головку болта или шайбу, для придания большей площади объёма опорной поверхности;
гровер — шайба Гровера, пружинная разрезанная шайба, предназначена для предотвращения раскручивания резьбового соединения.

Прокладки для фланцевых соединений

Расположение уплотнительной прокладки зависит от формы и исполнения поверхности фланцев.
Различают поверхности фланцев:

Технология производства фланцев:

способ формирования отливок под действием центробежных сил при свободной заливке металла во вращающиеся формы – данный способ называется центробежным литьем;
изменение размера и форм под действием деформации материала изделия принято называть штамповкой;
обработка различных металлов под действием высокой температуры называется ковкой;
резка — вырезание из листов стального проката при помощи лазерных инструментов;
горячая поковка из заготовок в виде прокатных колец;
ручной способ при использовании станков ЧПУ или токарно-фрезерных полуавтоматов.

Защита фланцевых соединений

Для того чтобы защитить фланцы от воздействия агрессивных сред, фланцы обрабатывают специальными защитными материалами, увеличивающие срок эксплуатации фланцевых соединений.

На фланцы, установленные на трубопроводах транспортирующие жидкие агрессивные среды, обязательно устанавливают защитный кожух. Защитный кожух изготавливается из гидрофобного текстиля, листовой стали или полимерных материалов. Защитные кожухи предотвращают разбрызгивание рабочей среды после разгерметизации фланцевого соединения.

Компания АкваКомплект занимается продажей фланцев стальных разных марок металлов, отвечающие всем ГОСТам производства соединительных запчастей. В наличие есть фланцы воротниковые. По вопросам оптовых поставок обращайтесь к нашим специалистам по телефонам указанным в контактной информации. Вы можете купить фланцевые соединения и фланцы по лучшим ценам на нашейм сайте.

Пошаговая инструкция +Фото и Видео

Для монтажа металлических труб в своем большинстве используют сварку, но порой требуется фланцевое соединение труб из стали.

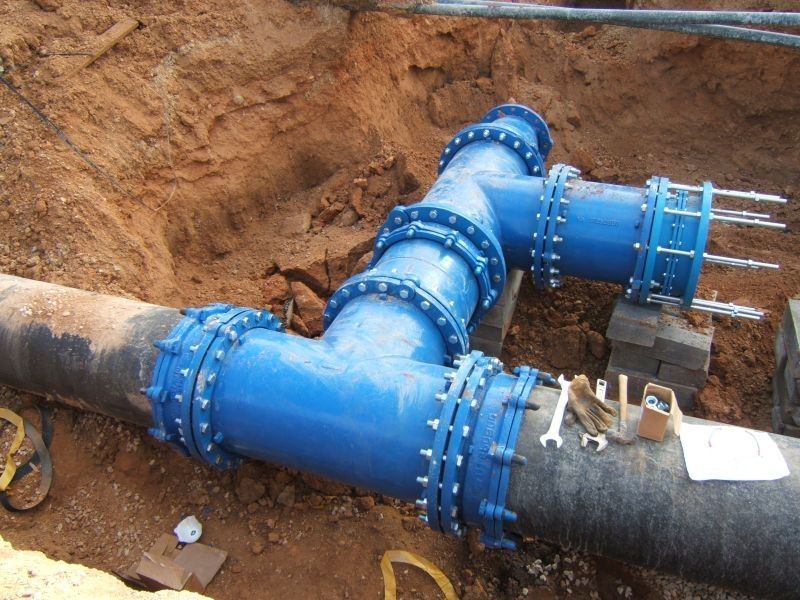

Данный вид соединения применяется для монтажа труб большого диаметра и в случаях, когда конструкция должна легко демонтироваться.

Фланец – это кольцо или квадрат (самые распространенные формы), плоской формы с несколькими отверстиями по периметру, для болтов (шпилей с гайками) и отверстием по центру для трубы.

Содержание статьи:

1 Общие сведения
2 Как выбрать фланцы для стальных труб?
- 2.1 Ряд
- 2.2 Допустимый уровень максимального давления трубной магистрали
- 2.3 Диапазон рабочей температуры
- 2.4 Уплотнители (прокладки)
3 Фланцевое соединение. Технология работ

Общие сведения

Существует несколько видов фланцевого соединения, каждое из которых делается строго в соответствии ГОСТа:

Плоские фланцы –ГОСТ 12820-81
Воротниковые – ГОСТ 12821-81
Свободные фланцы на приварном кольце –ГОСТ 12822-80
Фланцы для сосудов и аппаратов ГОСТ 28759,2-90
Кольцевая заглушка ГОСТ 12836-80

Чтобы соединение деталей было герметичным применяют уплотнители:

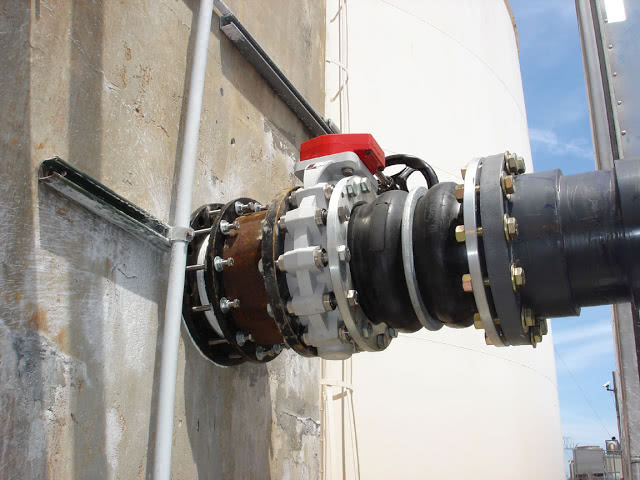

При помощи фланцев соединяются не только трубы между собой, но и производится монтаж труб к другим конструкциям. Например, к емкости, на патрубок которой установлен фланец или чтобы произвести стыковку изделий из разного материала.

Соединительные детали изготавливают из:

Ковкого чугуна. Фланцы отливаются. Допустимое давление 4МПа. Допустимая температура жидкости от -30⁰ до +400⁰
Стали. Литые соединительные детали с допустимым давлением 20МПа и рабочей температурой от -250⁰ до +600⁰ . Применяются для монтажа изделий из разного материала.
Стали. Приварные фланцы. Предназначены, для труб с небольшим давлением 2,5 МПа.
Чугун серый. Литые фланцы используются, для труб с максимальным рабочим давлением 16МПа. Допускается транспортировка жидкости температурой от -15⁰до +300⁰.

Внимание! Стальные фланцы отливаются из легированной, углеродистой и нержавеющей стали.

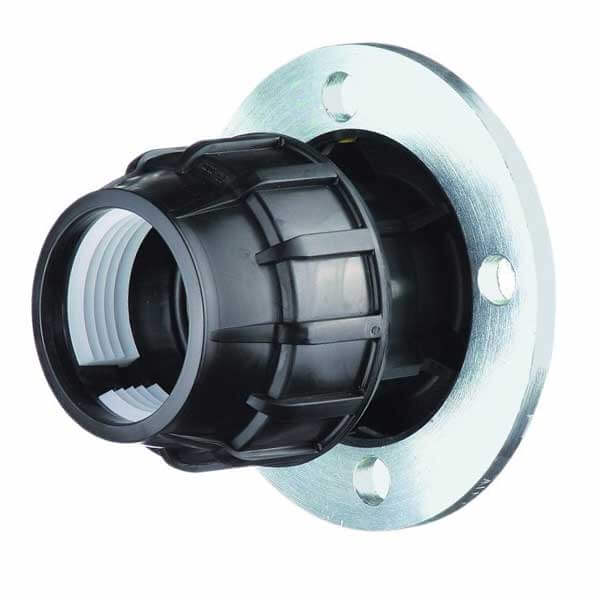

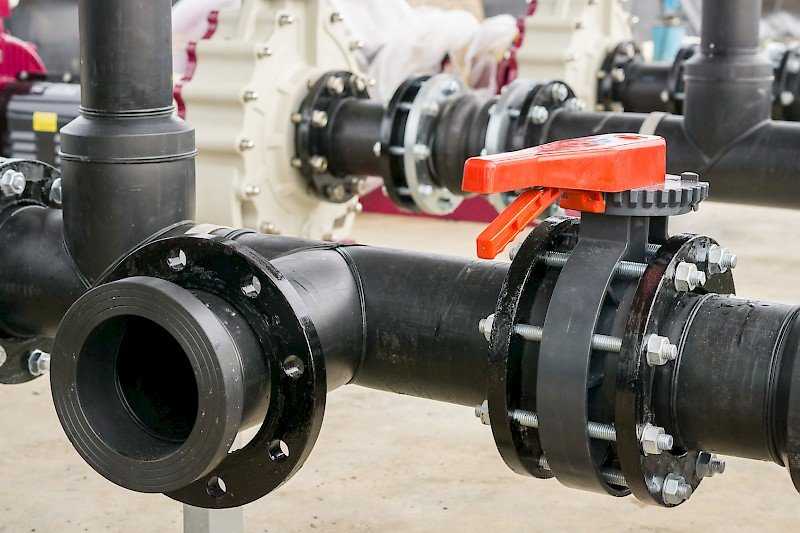

Также выпускаются полипропиленовые фланцы, для монтажа пластикового трубопровода с незначительным давлением:

Проходные – соединительные фланцы для труб
Глухие – предназначены для установки в тупиковых ветках трубопровода.

Для того, чтобы соединить две детали потребуется два одинаковых фланцы, которые плотно прикреплены к срезу трубы.

Присоединяются фланцы двумя способами:

Сажаются на резьбу. Такой вид установки соединительного элемента применим только для безнапорной магистрали.

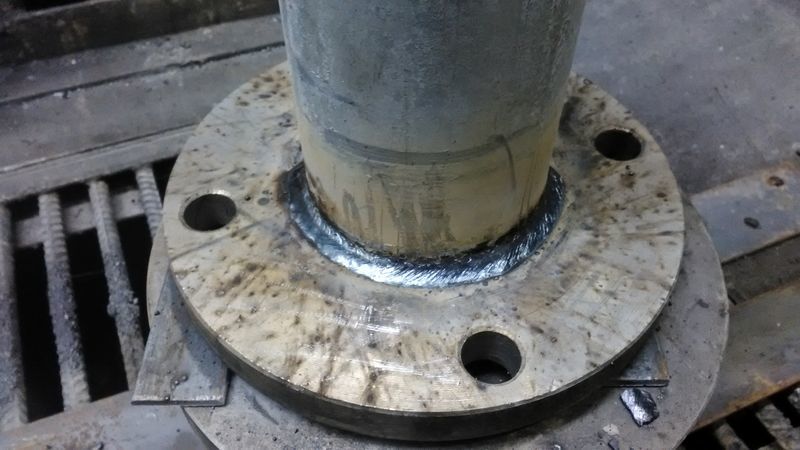

Крепятся путем приваривания.

Фланцы предназначенные для одной стыковки называют ответными. Когда элементы установлены, производится их соединение и закрепление при помощи болтов или шпилек. Шпильки закреплять проще и быстрее, так как резьба с двух сторон и затягивать гайки можно сразу с обоих концов.

Как выбрать фланцы для стальных труб?

Условный проход соединительного элемента – внутреннее сечение трубы, для которой выбирается фланец. Обозначается Ду (мм).

Важно! Приварные фланцы имеют еще одну маркировку, в виде латинской буквы, которая дает характеристику внешнему размеру (диаметру) трубы.

Ряд

Изделия с идентичным условным проходом, бывают разными:

Отличие в расстоянии между крепежными отверстиями
Разница в размере отверстий.

Обычно данный показатель называют рядностью. То есть, чтобы соединить две детали при помощи фланцев у них должен совпадать не только условный проход, но и быть одинаковая рядность.

Допустимый уровень максимального давления трубной магистрали

Показатель зависит от:

Материала изготовления
Есть или нет уплотнители, и из какого материала они сделаны
Геометрических размеров деталей

Диапазон рабочей температуры

Монтаж с нарушением этого показателя приведет к течи в месте стыковки. Рабочая температура и рабочее давление величины взаимосвязанные, допустимые показатели всегда указаны в документации приложенной к изделию.

Уплотнители (прокладки)

Выбор данного элемента делается на основании таких показателей, как химический состав транспортируемой жидкости и какая нагрузка на трубопровод.

Изготавливают уплотнители из:

Резины. Обладает высокой устойчивостью к агрессивным средам и температурам.
Паронит. Хорошо использовать при монтаже трубопровода транспортирующего жиросодержащие среды.
Фторопласт
Асбестовый картон

Фланцевое соединение. Технология работ

Соединительные детали должны быть без механических повреждений. Недопустимо наличие сколов, трещин, глубоких царапин, вмятин и т.д.
Отсутствие на поверхности изделия ржавчины
Перед установкой проверить болты (шпильки) на наличие брака.
Убедиться в качественной резьбе
Установить прокладку
Проверить, как легло уплотнительное кольцо

Если используются квадратные фланцы для монтажа, то болты устанавливаются и затягиваются по диагонали. Только при соблюдении всех этих правил, возможно сделать качественное герметичное соединение.

Внимание! Установка б/у прокладок запрещена.

Когда все проверено и готово, можно приступать к затяжке. Накручивание гаек выполняется следующим образом: Первый болт, вставляется в любое отверстие фланцевого соединения, затягивается не до конца.

Аналогично ставится второй болт, четко напротив первого. Третий крепится перпендикулярно первому и второму. Четвертый устанавливается напротив третьего.

По такой схеме устанавливаются все болты или шпильки.

Важно!!! Сразу затягивать гайки нельзя, нарушится герметизация.

После установки всех болтов можно начать их постепенно затягивать по той же схеме, каждый раз делая несколько оборотов гайки.

Чтобы степень затяжки была одинаковая, можно использовать специальные инструменты:

Динамометрический ключ
Пневматический гайковерт
Натяжной механизм с гидроприводом

Через сутки после начала эксплуатации трубопровода, требуется подтянуть болты, так как часто в течении этого времени соединения ослабляются.

Важно! Если болты затягивать сильно, можно испортить резьбу, слабо или не равномерно магистраль даст течь.
