Теплый угол брусового дома: фото, проекты, инструкция

Что такой тёплый угол брусового дома, методика соединения углов из бруса, преимущества и недостатки тёплого угла, подробность описания работ, правильность выпиливания шипов и пазов.

Создание тёплого угла брусового дома сохраняет тепло в зимнее время и прохладу в жаркий период. Однако правильность выполнения работ требует наличие определённых знаний, в статье ниже подробно рассказано – что такое тёплый угол в создании деревянного дома, что означает соединение с остатком, что значит прямое соединение.

Какие существуют методики соединения углов из бруса, как выполняется соединение в прямой шип, половинчатый ласточкин хвост, угловой шип, соединение в пол дерева и стыковка в лапу. Плюсы и недостатки технологии созданий тёплого угла. Когда целесообразно применять деревянный нагель при возведении деревянной конструкции.

Как выполнить разметку, грамотность выпиливания пазов и шипов, на что стоить обратить пристальное внимание.

Что такое теплый угол в строительстве деревянного дома

Деревянный дом – очень теплое жилье, но утечки тепла все равно происходят, и в основном в местах соединений бруса или бревен. Поэтому при возведении деревянного дома стараются обустроить теплый угол брусового дома — это специальная технология соединения элементов, применение которой обеспечивает теплые стены и углы дома. При таком соединении брус плотно стыкуется с соседними деталями, не давая теплу уходить из помещений.

Метод соединения в теплый угол – это такая технология угловых соединений, при которой в теле бруса делают фигурный пропил по специальным шаблонам: во входящем брусе делают выборкой древесины паз, а в присоединяемом брусе вырезают шип. Это сопряжение «шип-паз» образует герметичный угол, без зазоров и щелей, если соблюдать правильные размеры соединения.

К таким сопряжениям предъявляют определенные требования при соблюдении некоторых параметров:

1. Высокая прочность сопряжения, которая обеспечивается в основном массой бруса, весом строительных перекрытий и массой кровельных конструкций. При эксплуатации брус и соединение бруса в углах подвергаются воздействиям атмосферных явлений, перепадам температуры, ветровым нагрузкам, что вызывает изменение линейных размеров бруса. Наибольшим колебаниям размеров (так называемой усадке) подвергается дом, возведенный из бруса с естественной влажностью древесины, так как влажная древесина очень легко воспринимает любые деформации и подвержена воздействию максимальных внутренних напряжений в материале. Поэтому в строительстве рекомендуется работать с брусом 16-20% влажности, не более;
2. Герметичное угловое соединение бруса – одно из требований, а при правильном соединении – одно из преимуществ сопряжения шипами и пазами. К таким соединениям требования очень просты – они не должны пропускать сквозняки. На практике это выглядит как зависимость герметичности от сложных фигур при сопряжении бруса.

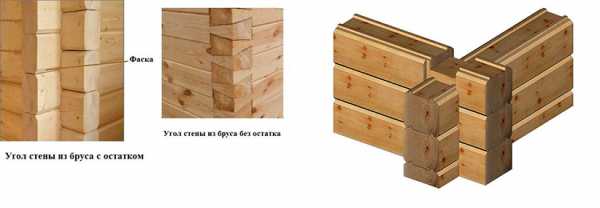

Соединение углов с остатком

Сопряжение бруса с остатком – это два основных преимущества:

1. Высокая степень герметичности;
2. Высокая прочность и надежность соединения без элементов дополнительной фиксации. Прочность сопряжения достигается за счет давления веса верхних венцов, поэтому смещение или изменение размеров поверхности стен невозможно даже при сейсмическом воздействии средней силы.

• Замковый (замочный) односторонний паз не использует шип в сопряжении – по одной стороне бруса выбирается паз, перпендикулярный продольной оси, глубиной на ½ толщины бруса. Паз делается квадратным, чтобы в него так же равномерно вошел другой брус. При реализации этого сопряжения каждый из брусовых элементов прочно фиксируется по отношению к нижнему брусу, уложенному в одном направлении. Обычно такое соединение из бруса усиливается нагелями, поэтому допускается соединять и квадратный брус, и профилированный прямоугольный.
• Двусторонний замочный паз реализовать немного сложнее за счет того, что выборка пиломатериала делается и снизу, и сверху. При таком сопряжении выборка делается на ¼ толщины бруса. Двухсторонняя выборка делает пару соединяющихся элементов жестко фиксированной в двух направлениях, и их смещение практически невозможно даже при сильных колебаниях температуры и влажности. Перед тем, как сделать паз в брусе, необходимо проверить место выборки на отсутствие сучков сколов и трещин.
• Четырехсторонний замочный паз – решение не для каждого случая. Такое сопряжение, действительно, самое герметичное, но больше у него преимуществ нет – прочность соединения остается такой же, а сложность работ увеличивается. Более сложные соединения «шип-паз», «шип-гребень», «в лапу», «в обло», «ласточкин хвост» и другие делаются на фрезеровочном оборудовании.
• Соединения углов без остатка – наиболее экономичное решение, так как торцы бруса не выходят за стену. Такая экономия приводит к уменьшению надежности и герметичности сопряжения.

Существующие способы соединения бруса в углах без остатка — встык, на шпонках, в полдерева, в лапу.

Рассмотрим каждое более подробно:

1. Сопряжение встык – самое простое и не требует дополнительной обработки бруса. При таком соединении пиломатериал укладывают в шахматном порядке, а смещений и сдвигов избегают дополнительными креплениями бруса нагелями или другими метизами, в том числе и металлическими — скобами, хомутами. Такое соединение делается по длине, и его простота позволяет выполнить работу без каких-либо практических навыков. Единственное условие для такого сопряжения – сухой брус. Недостатком является необходимость утепления (уплотнения) зазоров, которое не спасет от деформации бруса при изменении влажности воздуха. Поэтому брус рекомендуется пропитывать влагостойкими составами.

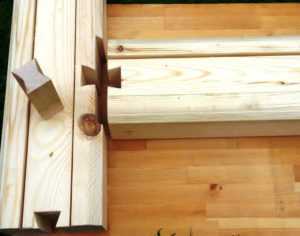

2. Шпоночное соединение из бруса – это выборка древесины в торце одного бруса и сбоку другого брусового изделия. Эти выборки скрепляются шпонкой, которая помогает избежать больших сквозняков в зазорах, и смещения бруса по одному направлению. Минимизировать смещение по другому направлению может применение шпонки в форме ласточкиного хвоста. Этот паз имеет расширение к краям выборки, и такую форму самостоятельно сделать сложнее – обычно при заказе исполнения проекта на заводе такие соединения делаются станочным методом.
3. Сопряжение из бруса вполдерева – это технология, при которой торцы бруса спиливаются на ½ их толщины, и длина шипа равняется его ширине. Такое соединение обязательно следует усиливать нагелями, так как само по себе оно слабое. Герметичность тоже невысока, поэтому потребуется конопатка.

Разновидность этой простейшей технологии – сопряжение «в лапу». Этот способ заключается в изготовлении более сложных форм торцов бруса, что обеспечивает более высокую прочность соединению.

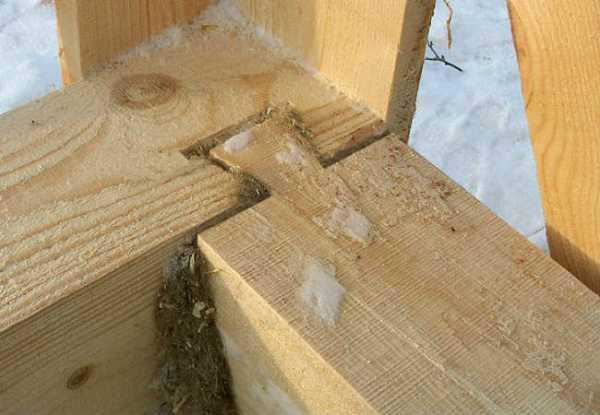

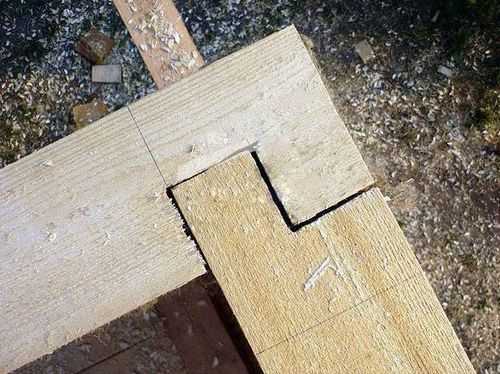

Соединение в теплый угол (в коренной шип) делает обоюдостороннее смещение брусовых стен невозможным, а также обеспечивает полную ветрозащиту.

• Как подготовить пиломатериал к соединению в теплый угол:
• Конец одного бруса обрезают с таким расчетом, чтобы остался шип, по длине и ширине равный 1/3 поперечного сечения изделия. По форме шип может быть расширенным к законцовке или прямоугольным;
• Второй брус имеет паз, который не обязательно делать точно такого же размера, что и шип, так как это соединение будет уплотняться;
• Шип вставляется сверху в паз, брус дополнительно усиливают нагелями.

Рекомендуем к прочтению

Прямые соединения

Если брус короче длины стены по большой стороне, то его наращивают, что само по себе является ослабляющим звеном в соединении. Поэтому рекомендуется приобретать брус такой же длины, как и длинная сторона стены дома.

Но, если это по каким-то причинам невозможно, то наращивание неизбежно, и делать его следует применением одного из нижеприведенных методов, чтобы не потерять в прочности и герметичности:

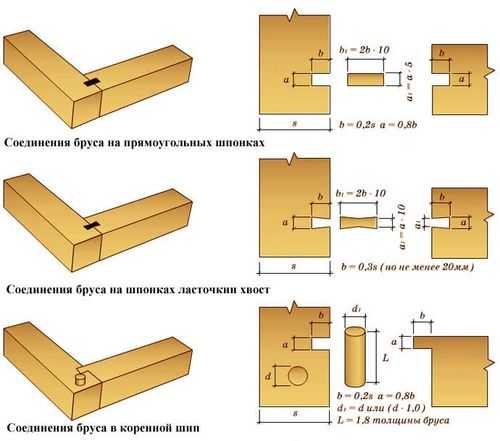

• Соединение продольного бруса встык на шпонках. Такое сращивание позволяет минимизировать поперечное смещение бруса по всем направлениям и увеличить герметичность сопряжения. Кроме того, зазоры уплотняются известными способами;

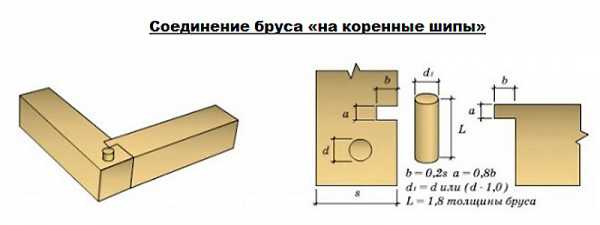

• Соединение в коренной шип – альтернатива шпоночному сопряжению бруса. Об этом сопряжении мы уже писали, но мри прямом наращивании бруса шип смещается с торца бруса к центру;
• Соединение в косой замок считается наиболее трудозатратным и материалоемким методом. При таком сращивании оба бруса должны перекрываться в ширину на две толщины, можно больше. Размеры выборки при этом должны соблюдаться очень жестко.

Также следует рассмотреть особенности продольного скрепления бруса нагелями:

1. Нагели (шпунты) изготавливаются длиной приблизительно 4/5 от высоты двух соединяемых брусьев. Для более прочного соединения по длине можно использовать не два, а три нагеля на два бруса, а также разрешается соединять одним длинным нагелем три бруса;
2. Расчетный и проверенный диаметр нагелей – 25-30 мм;
3. Расстояние на брусе между соседними нагелями ≤ 150 см;
4. Углы дома из бруса должны скрепляться нагелями в обязательном порядке;
5. По горизонтали нагели должны располагаться со смещением – в шахматном порядке, причем смещение должно применяться ко всем рядам относительно друг друга;
6. Лучшие нагели — из березы. Волокна древесины в метизе должны проходить параллельно оси. Недопустимы сучки и расслоение в теле нагеля;
7. Материал желательно выбирать из ядра и без явных дефектов.

Более сложные формы прямых сращиваний бруса увеличивают трудовые затраты, но позволяют добиться требуемой прочности и герметичности соединений без лишних материальных расходов. Кроме того, соединения, показанные на рисунке выше, исключают возникновение зазоров в швах при усадке и эксплуатации дома.

Основные достоинства дома из сруба

Во многих домах, выполненных из дерева, существует проблема холодных углов. Это связано с плохой теплоизоляцией. Устранить это явление в процессе эксплуатации достаточно сложно, поэтому об утеплении следует позаботиться в момент строительства. Теплый угол брусового дома можно выполнить несколькими способами. Основным принципом соединения угла является отсутствие, каких любо дополнительных скрепляющих элементов.

Сама конструкция предполагает снижение контакта поверхности бруса с окружающей средой. О том, как все это сделать своими руками и пойдет речь ниже.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Самым простым и достаточно быстрым считается монтирование теплого угла из бруса, с помощью профилированных материалов.

К достоинствам такой конструкции можно отнести:

• Прочность – если все необходимые условия при строительстве выполнены правильно, то устойчивость дома будет на высоком уровне;
• Низкие затраты – это касается не только финансов, но и труда. Отсутствие скрепляющих элементов упрощает процесс сборки;
• Скорость – технология выполнения теплых углов из бруса, проста и для качественного строительства не потребуются большие временные затраты;
• Теплоизоляция – главным свойством сруба считается сохранение тепла если сравнивать его с материалами для утепления (минеральной ватой, пенопластом), то при одинаковой толщине стены теплее будет деревянный дом;
• Внешний вид – дом, построенный из профилированного бруса, смотрится очень органично и не требует дополнительной обработки или утепления снаружи.

Методики соединения углов из бруса

В столярном деле существует несколько способов сделать угловое соединение, рассмотрим те из них, которые могут быть применимы в строительстве дома.

Прямой шип

Этот вид углового соединения хорошо подходит для небольших сооружений. Важно что бы на дину постройки не использовалось больше одного бруса.

Выполнив это простое условие, можно не волноваться за надежность постройки, она с легкостью выдержит любой катаклизм вплоть до землетрясения. Нагрузка при таком способе соединения распределяется равномерно между, всеми элементами, поэтому ослабленная часть бруса не будет подвержена опасности.

Важным правилом для соблюдения можно назвать соотношение параметров шипа. Его толщина и длина должны быть в пропорции 1 к 2 по отношению к основной части бруса.

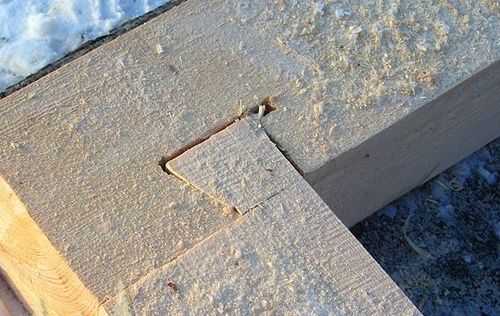

Половинчатый ласточкин хвост

Если дом достаточно длинный, и нет возможности использовать один брус для перекрытия всей длины, используется метод крепления теплого угла, под названием половина ласточкиного хвоста. За счет этого можно добиться большой прочности всего дома.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Важное замечание! В половинчатом ласточкином хвосте не допускается высота шипа более 5 см, во избежание появления трещин в брусе с пазом. Это может стать результатом неравномерной усадки.

Для углового соединения, часть одного бруса запиливается под обратный конус, а во втором делается, идентичный выпил. Для более точной подгонки шипа и паза следует использовать один и тот же шаблон. По сложности исполнения это соединение бруса в теплый угол не сильно отличается от прямого шипа.

Угловой шип

Это оригинальный, но не очень эффективный способ соединения теплого угла из бруса. Его минус в низкой прочности. Хотя его герметичность все же имеет высокую надежность.

Процесс изготовления несколько прочее перечисленных выше, скос должен рубиться с помощью стамески, или можно выпилить его ножовкой.
Данный вид углового соединения брусков отлично подойдет для бани или небольшого сарая, и других сооружений не несущих большую нагрузку.

Соединение в полдерева

Еще его называют соединение лапой, особенностью такого стыка является, то, что он пригоден лишь для нижнего или верхнего слоя из бруса. Это связано с тем, что в данном углу образуется небольшая щель, которая предусмотрена технологией.

Строители домов из сруба, не отказываются от использования этого стыка, для углов дома. Благодаря своей надежности и повышенной прочности нижний слой стоит значительно прочнее, а верхний окончательно скрепляет всю конструкцию.

Важные советы, что бы угол брусового дома был теплым, в не зависимости от способа соединения:

• Следует оставлять зазор в стыке не более 5 мм, что бы использовать его для конопачения;
• Повторно проконопатить швы необходимо спустя 4-6 лет, это следует делать ввиду того, что со временем древесина дает усадку, и зазоры в стыках могут увеличиться, и начать пропускать воздух;
• Если строение архитектурной ценности не несет, то для большей надежности углы можно покрыть теплоизоляционной пленкой, это поможет сохранить тепло.
• Соблюдая правила, перечисленные в этой статье, вы сможете добиться того, что углы вашего дома из бруса будут всегда теплыми.

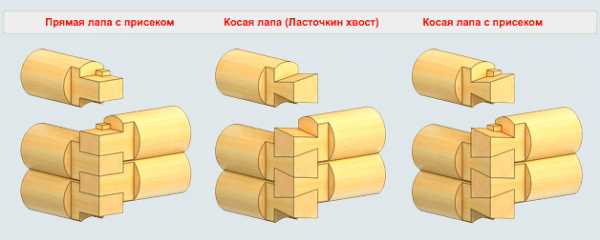

Стыковка в лапу

Стыковка в лапу может производиться как с остатком (когда конец бруса входит за угол стены) так и без него. В древесине делается выемка, и как в лапу вкладывается конец другого бруса. При рубке в лапу без остатка нужен идеально ровный брус, при рубке с остатком длине бревен должна быть на полметра больше. Рубка в лапу имеет разновидности, стыкуют в лапу с присеком, лапу с зубом. Соединение лабиринт и ласточкин хвост так же разновидности рубки в лапу.

Плюсы технологии

Правильное применение технологии способствует герметичности сооружения, но не только.

Плюсы:

• снижение затрат на крепеж;
• повышение качества конструкции дома;
• значимое снижение теплопотерь;
• повышение экономичности при эксплуатации;
• эстетическая значимость строения;
• экономия строительного материала.

Профилированный брус естественной влажности при высыхании меняет свою геометрию, его может перекосить, искривить. После монтажа усушка древесины происходит в фиксированном положении, что избавляет брус от деформации. Поскольку выпиливание элементов паз-шип производится заранее, на стадии подготовки, то сама сборка дома не требует большого количества времени и трудозатрат. Каждый желающий может собрать дом своими руками, сэкономив на этом средства.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Совет! На предварительном этапе не стоит отказываться от консультаций с опытными мастерами, сначала стоит научиться делать заготовки, разобраться в тонкостях технологического процесса и лишь потом, осуществлять самостоятельную сборку дома или бани.

К недостаткам технологии стоит отнести сложность её выполнения. Чтобы вырезать соединительные элементы правильно с идеальным прилеганием требуются практические знания, навыки. Неправильно вырезанный шип при усадке может привести к растрескиванию бруса.

Рекомендуем к прочтению

Недостатки

При усадке бани или брусового дома может появиться трещина на брусе с пазом, если неправильно изготовить шип.

Нанимая, строительную организацию для строительства следует согласовать с бригадиром или другим руководящим лицом способ изготовления углов. Убедившись, что рабочая бригада будет применять при строительстве бани или дома теплый угол им можно доверять.

Когда целесообразно использовать деревянный нагел при строительстве домов из бруса?

Итак, с теплым углом мы разобрались. Теперь необходимо выяснить, что такое пресловутые деревянные нагели и почему же они так хороши!?

Начнем с того, что деревянные нагели – это фактически деревянные гвозди. Их широкое применение в деревянном строительстве и в настоящем и в прошлом обусловлено тем, что грамотно установленные нагели позволяют стенам из бруса естественной влажности “сесть” в течении первого года жизни более-менее равномерно.

Тогда как на забитых гвоздях брус может “зависнуть”. (впрочем, он может зависнуть и на нагелях).

Деревянные нагели использовали еще наши деды, строившие в Пестово. Дома из бруса, которые мы возводим сегодня, тоже строятся с помощью этих нехитрых, но часто необходимых приспособлений. Мы применяем деревянные нагели при строительстве срубов домов и бань из профилированного бруса естественной влажности, чтобы предотвратить смещение брусьев.

При этом, нагели устанавливаются таким образом, чтобы не мешать естественной усадке Вашего деревянного дома. Во всех рядах бруса наши плотники просверливают специальные отверстия, куда впоследствии вставляются и подбиваются нагели – что важно, строго вертикально! Доказано, что дом, построенный таким образом, дает минимальное количество трещин и отличается равномерной усадкой. Процесс можно считать трудоемким, зато и технологию при этом можно назвать оптимальной!

Зачем тогда железные гвозди?

А вот зачем: чтобы нормально работать с брусом камерной сушки. Такой брус фактически не дает усадки – ведь он просушен до 20% влажности. Посадить его на нагели – та еще “работка”. При усушке (даже при обязательном наличии продольных компенсационных пропилов), брус немного меняет свою геометрию, что и затрудняет его последующую сборку на нагели. Если не верите – попробуйте, только берите действительно сухой брус! Для работы с подобным материалом мы используем металлические гвозди. Многолетний эмпирический опыт сам собой доказал обоснованность подобной практики.

Преимущество соединения

Соединение тёплый угол – эта одна из разновидностей крепления бруса. Его достоинство: надёжность, эффективность и простота монтажа.

Вся суть метода заключается в вырубке паза шириной и глубиной 50мм с одной стороны и шипа шириной и глубиной в 40 мм. В оставшееся расстояние закладывается утеплитель. Лучше использовать джут или войлок, это обеспечит наилучшую герметичность и отсутствие мостиков холода. Скрепление конструкции производится при помощи деревянных нагелей.

Также возможно проконопатить соединение лишь с уличной стороны. Тогда не потребуется оставлять пространство между шипом и пазом. При таком варианте, размеры паза будут 40 на 45 миллиметров, шипа 40 на 50 миллиметров.Соединение Тёплый угол, или как ещё его называют Шип-паз, обеспечит не только прочное соединение брёвен между собой, но и придаст внешнюю привлекательность конструкции а также хорошую теплоизоляцию.

Пару слов о разметке

Брусья должны быть размечены для выпиливания шипа и паза. Для этого подойдёт металлический угольник и карандаш или маркер. Карандашом проводят горизонтальную линию по верхней стороне бруса и уже от него намечают вертикальные линии по боковым сторонам. Для разметки, лучше использовать уже готовый шаблон.

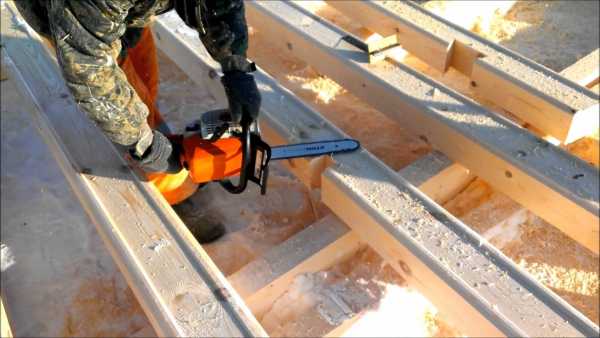

О выпиливании пазов и шипов

Когда разметка для соединения в тёплый угол брусового дома окончена, можно брать в руки пилу. Самое главное здесь, это ровные и точные распилы, как ножницами по бумаги, чтобы в дальнейшем не возникало проблем с соединением и прокладкой утеплителя. Если вопрос с пилением урегулирован и с глазомером всё в порядке, то можно приступать к пилению. Главное не отходить от отмеченных линий.

На что стоит обратить внимание?

• Для стандартного размера бруса 150х150, шип 50х50 вполне достаточен, не стоит выпиливать шип в полбруса.
• Между шипом и пазом, должно присутствовать расстояние в полсантиметра, для прокладки утеплителя.
• Не стоит слишком плотно соединять шип и паз. Лучше оставить небольшой зазор, так как брус в процессе усадки, будет немного коробиться, в пределах 7%.

Теплый угол брусового дома – технология успешного строительства

Дом из профилированного бруса – наиболее выгодное со всех сторон строительство. Тема данной статьи – совершенствование системы монтажа деревянного дома, достижение четких сухих углов благодаря пазово-шиповой системе сборки пиломатериала.

Описуемая технология позволяет:

• достичь полной стыковки профилированных реек;
• получить надежное утепление замкового соединения в венцах;
• сопрягать универсальные брусовые профили, что значительно облегчает работу и ускоряет процесс кладки.

«Теплый угол» брусовго домаможет быть 2 видов:

1. Без выпуска. Сопряжение составляющих в абсолютно ровный внешний угол. Подобный метод позволяет экономить сырье, рационализировать пространство, подготовить идеальную поверхность для декоративной облицовки.
2. С выпуском. Изящное наложение строительных шпал друг на друга, напоминающее великолепный традиционный угол сруба из бревен. Более затратный метод. Больше подходит для каркасных домов.

Наиболее распространены семейства брусовых союзов следующих категорий:

• коренной шип;
• ласточкин хвост;
• шпоночное соединение.

Технология «теплый угол» предполагает рубку угла в шахматном порядке, чередуя соединения шипа и паза в замок. Межвенцовое утепление угла льняным джутом позволяет достичь идеальной герметизации, сохраняя дышащую структуру древесины.

Можно использовать другие утеплители вроде льняной пакли, мха или ватина. Это позволит снизить расходы на строительство. Однако джутовое волокно обладает большим теплоизоляционным качеством, не поддается трансформации, обладает незначительным весом.

Выбирая данную технологию, вы платите один раз. На любом этапе продвижения работ, можете контролировать процесс сборки своей недвижимости.

Рекомендуем к прочтению

Теплый угол брусового дома – исключительность монтажной сноровки

Тёплый угол лучший способ сохранения внутреннего тепла, позволяющего сэкономить на внешней отделке и дополнительном утеплении фасада.

Брусовые дома при соблюдении технологий шикарне без наличия трещин и зазоров при помощи коренных и вставных шипов.

В зависимости от сложности построения угла, используется пазовый брус:

• односторонний;
• двухсторонний;
• четырехсторонний.

Соблюдение в обязательном порядке вертикального зазора между брусьями для компенсации усадки сруба. Хотя для дома из профилированного бруса она незначительна (достигает максимального показателя – 6%). Для утепления стыка используется специальная лента на менее 3 см толщиной.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Оканчивая сборку теплого угла брусового дома, необходимо забить деревянный стержень, называемый «нагель», с округлым сечением для удержания стройности конструкции.

Нагели размером до 30 мм ускоряют усадку дома, увеличивая плотность наложения брусов. Обычно плотники заколачивают их в два ряда при помощи сквозного способа или в глухом варианте по принципу шахмат.

«Теплый угол» брусового дома отличают ряд отличий:

1. Высокая геометричность, производственная штамповка позволяют достичь деревянно-монолитной структуры каркаса.
2. Использование сердцевины хвойных пород – залог устойчивости, повышенной сопротивляемости ветряным нагрузкам.
3. Отсутствие вспомогательных крепежей снижает стоимость конструкции.
4. Упрощенный план сборки позволяет реализовывать проект брусового дома в сжатые сроки.
5. Аккуратность бесшовных соединений – безупречная эстетическая ценность брусового строения.

По материалам сайта: jsnip.ru, derevostroika.ru, dom-brus.com, brusgid.ru, domaizpestovo.ru, sk-brusdom.com, stroyplotnick.ru

tpaservice.ru

Теплый угол брусового дома, фото

Деревянный дом – очень теплое жилье, но утечки тепла все равно происходят, и в основном в местах соединений бруса или бревен. Поэтому при возведении деревянного дома стараются обустроить теплый угол брусового дома – это специальная технология соединения элементов, применение которой обеспечивает теплые стены и углы дома. При таком соединении брус плотно стыкуется с соседними деталями, не давая теплу уходить из помещений.Примеры рубки теплого угла



Что такое теплый угол в строительстве деревянного дома

Метод соединения в теплый угол – это такая технология угловых соединений, при которой в теле бруса делают фигурный пропил по специальным шаблонам: во входящем брусе делают выборкой древесины паз, а в присоединяемом брусе вырезают шип. Это сопряжение «шип-паз» образует герметичный угол, без зазоров и щелей, если соблюдать правильные размеры соединения. К таким сопряжениям предъявляют определенные требования при соблюдении некоторых параметров:

1. Высокая прочность сопряжения, которая обеспечивается в основном массой бруса, весом строительных перекрытий и массой кровельных конструкций. При эксплуатации брус и соединение бруса в углах подвергаются воздействиям атмосферных явлений, перепадам температуры, ветровым нагрузкам, что вызывает изменение линейных размеров бруса. Наибольшим колебаниям размеров (так называемой усадке) подвергается дом, возведенный из бруса с естественной влажностью древесины, так как влажная древесина очень легко воспринимает любые деформации и подвержена воздействию максимальных внутренних напряжений в материале. Поэтому в строительстве рекомендуется работать с брусом 16-20% влажности, не более;
2. Герметичное угловое соединение бруса – одно из требований, а при правильном соединении – одно из преимуществ сопряжения шипами и пазами. К таким соединениям требования очень просты – они не должны пропускать сквозняки. На практике это выглядит как зависимость герметичности от сложных фигур при сопряжении бруса.

Соединение венцов брусового дома

Соединение углов с остатком

Сопряжение бруса с остатком – это два основных преимущества:

1. Высокая степень герметичности;
2. Высокая прочность и надежность соединения без элементов дополнительной фиксации. Прочность сопряжения достигается за счет давления веса верхних венцов, поэтому смещение или изменение размеров поверхности стен невозможно даже при сейсмическом воздействии средней силы.

Угловые соединения без остатка и с остатком



Замковый (замочный) односторонний паз не использует шип в сопряжении – по одной стороне бруса выбирается паз, перпендикулярный продольной оси, глубиной на ½ толщины бруса. Паз делается квадратным, чтобы в него так же равномерно вошел другой брус. При реализации этого сопряжения каждый из брусовых элементов прочно фиксируется по отношению к нижнему брусу, уложенному в одном направлении. Обычно такое соединение из бруса усиливается нагелями, поэтому допускается соединять и квадратный брус, и профилированный прямоугольный.

Двусторонний замочный паз реализовать немного сложнее за счет того, что выборка пиломатериала делается и снизу, и сверху. При таком сопряжении выборка делается на ¼ толщины бруса. Двухсторонняя выборка делает пару соединяющихся элементов жестко фиксированной в двух направлениях, и их смещение практически невозможно даже при сильных колебаниях температуры и влажности. Перед тем, как сделать паз в брусе, необходимо проверить место выборки на отсутствие сучков сколов и трещин.Замковое соединение



Четырехсторонний замочный паз – решение не для каждого случая. Такое сопряжение, действительно, самое герметичное, но больше у него преимуществ нет – прочность соединения остается такой же, а сложность работ увеличивается. Более сложные соединения «шип-паз», «шип-гребень», «в лапу», «в обло», «ласточкин хвост» и другие делаются на фрезеровочном оборудовании.

Соединения углов без остатка – наиболее экономичное решение, так как торцы бруса не выходят за стену. Такая экономия приводит к уменьшению надежности и герметичности сопряжения.Четырехсторонний замочный паз



Существующие способы соединения бруса в углах без остатка – встык, на шпонках, вполдерева, в лапу. Рассмотрим каждое более подробно:

Сопряжение встык – самое простое и не требует дополнительной обработки бруса. При таком соединении пиломатериал укладывают в шахматном порядке, а смещений и сдвигов избегают дополнительными креплениями бруса нагелями или другими метизами, в том числе и металлическими – скобами, хомутами. Такое соединение делается по длине, и его простота позволяет выполнить работу без каких-либо практических навыков. Единственное условие для такого сопряжения – сухой брус. Недостатком является необходимость утепления (уплотнения) зазоров, которое не спасет от деформации бруса при изменении влажности воздуха. Поэтому брус рекомендуется пропитывать влагостойкими составами.Разновидности сопряжения встык

Шпоночное соединение из бруса – это выборка древесины в торце одного бруса и сбоку другого брусового изделия. Эти выборки скрепляются шпонкой, которая помогает избежать больших сквозняков в зазорах, и смещения бруса по одному направлению. Минимизировать смещение по другому направлению может применение шпонки в форме ласточкиного хвоста. Этот паз имеет расширение к краям выборки, и такую форму самостоятельно сделать сложнее – обычно при заказе исполнения проекта на заводе такие соединения делаются станочным методом.

Сопряжение из бруса вполдерева – это технология, при которой торцы бруса спиливаются на ½ их толщины, и длина шипа равняется его ширине. Такое соединение обязательно следует усиливать нагелями, так как само по себе оно слабое. Герметичность тоже невысока, поэтому потребуется конопатка.Сопряжение вполдерева



Разновидность этой простейшей технологии – сопряжение «в лапу». Этот способ заключается в изготовлении более сложных форм торцов бруса, что обеспечивает более высокую прочность соединению.

Соединение в теплый угол (в коренной шип) делает обоюдостороннее смещение брусовых стен невозможным, а также обеспечивает полную ветрозащиту.Соединение в коренной шип



Как подготовить пиломатериал к соединению в теплый угол:

1. Конец одного бруса обрезают с таким расчетом, чтобы остался шип, по длине и ширине равный 1/3 поперечного сечения изделия. По форме шип может быть расширенным к законцовке или прямоугольным;
2. Второй брус имеет паз, который не обязательно делать точно такого же размера, что и шип, так как это соединение будет уплотняться;
3. Шип вставляется сверху в паз, брус дополнительно усиливают нагелями.

Прямые соединения

Если брус короче длины стены по большой стороне, то его наращивают, что само по себе является ослабляющим звеном в соединении. Поэтому рекомендуется приобретать брус такой же длины, как и длинная сторона стены дома. Но, если это по каким-то причинам невозможно, то наращивание неизбежно, и делать его следует применением одного из нижеприведенных методов, чтобы не потерять в прочности и герметичности:

1. Соединение продольного бруса встык на шпонках. Такое сращивание позволяет минимизировать поперечное смещение бруса по всем направлениям и увеличить герметичность сопряжения. Кроме того, зазоры уплотняются известными способами;
2. Соединение в коренной шип – альтернатива шпоночному сопряжению бруса. Об этом сопряжении мы уже писали, но мри прямом наращивании бруса шип смещается с торца бруса к центру;
3. Соединение в косой замок считается наиболее трудозатратным и материалоемким методом. При таком сращивании оба бруса должны перекрываться в ширину на две толщины, можно больше. Размеры выборки при этом должны соблюдаться очень жестко.

Прямое соединение бруса по длине



Также следует рассмотреть особенности продольного скрепления бруса нагелями:

1. Нагели (шпунты) изготавливаются длиной приблизительно 4/5 от высоты двух соединяемых брусьев. Для более прочного соединения по длине можно использовать не два, а три нагеля на два бруса, а также разрешается соединять одним длинным нагелем три бруса;
2. Расчетный и проверенный диаметр нагелей – 25-30 мм;
3. Расстояние на брусе между соседними нагелями ≤ 150 см;
4. Углы дома из бруса должны скрепляться нагелями в обязательном порядке;
5. По горизонтали нагели должны располагаться со смещением – в шахматном порядке, причем смещение должно применяться ко всем рядам относительно друг друга;
6. Лучшие нагели – из березы. Волокна древесины в метизе должны проходить параллельно оси. Недопустимы сучки и расслоение в теле нагеля;
7. Материал желательно выбирать из ядра и без явных дефектов.

Более сложные формы прямых сращиваний бруса увеличивают трудовые затраты, но позволяют добиться требуемой прочности и герметичности соединений без лишних материальных расходов. Кроме того, соединения, показанные на рисунке выше, исключают возникновение зазоров в швах при усадке и эксплуатации дома.

jsnip.ru

Тёплый угол — как сделать стыки бруса тёплыми

Хорошие стыки бруса в углах и по длине стены очень важны для сохранения тепла в доме на все последующие годы эксплуатации. Существует несколько основных способов стыковок бруса, которые полностью обеспечивают надёжную защиту от холода. О них мы расскажем Вам здесь.

Угол в стык

Один из самых простых видов соединений всех деревянных элементов, но в тоже время — один из самых слабых с точки зрения теплоизоляции. Торцы бруса запиливаются под 90 градусов и стыкуются в плотную друг к другу, с использованием междувенцового утеплителя.

Тёплый угол («В обло» с коренным шипом)

В торцах бруса выпиливается шип и паз. В результате, в углу появляется препятствие для проникновения холодного воздуха внутрь дома, или потери тепла из дома. При этом внешний вид внутреннего угла остаётся таким же аккуратным.

Ласточкин хвост

Один из вариантов запила тёплого угла. Такой стык обеспечивает надёжное удержание бруса при растяжении, создавая дополнительную жёсткость всего сруба.

Стык угла в «Пол дерева»

Очень популярный вид угловой стыковки бруса. Принцип очень простой — на каждом торце бруса выбирается четверть. Такой вид даёт хорошую защиту от потерь тепла и имеет хорошие силовые характеристики.

Стык угла в «Ласточкин хвост — В лапу»

Такой вид стыковки бруса очень трудозатратен, но его использование гарантирует надёжную угловую стыковку даже после усыхания бруса. Наклонные срезы являются хорошей защитой угла от продувания.

Виды углового стыка с выпуском бруса

Существует три вида стыка с выпуском бруса: односторонний, двусторонний, четырёхсторонний.

Виды врезки перегородок в несущие стены

Самыми популярными видами врезок перегородок являются два вида — «Ласточкин хвост (или Сковороднем)» и «Полуласточкин хвост (или Полусковороднем)». Оба варианта идентичны по своим силовым характеристикам, и применяются в зависимости от условий сборки, положения внутреннего угла. Главное достоинство этого узла — это удержание бруса от разъезжания/сжатия наружных стен, создание монолитности всей брусовой конструкции.

Стыковка бруса по длине

На изображении представлены три основных вида стыковки бруса. Каждый применяется в зависимости от нагрузки, которая будет ложиться на него — это сжатие, растягивание и горизонтальная нагрузка.

«Ройки» в проёмы дверей и окон

Врезка «роек» в проёмы дверей и окон гарантирует ровную усадку бруса. Т.к. при потере влаги брус садится не равномерно, отдельные венцы могут вываливаться из своих пазов, разрушая отделку окон, откосов и сами окна.

«Усадочный узел» или «Компенсатор усадки»

Это специальный механизм, который крепится в местах опоры второго этажа или свесов веранды на деревянные столбы. При необходимости, узел регулируется вручную, компенсируя усадку бруса, устраняя межвенцовые щели.

Читайте о пиломатериалах которые мы используем при строительстве домов и бань, а также о видах защиты древесины от грибка, огня и паразитов.

biografiya.ru

Теплый угол брусового дома выполненный способами шип паз

В современном малоэтажном домостроении брусовый материал уверено вытесняет оцилиндрованное бревно. Использование деревянного бруса позволяет усложнить конструкции домов, расширить возможности по внедрению новых архитектурных и дизайнерских решений. В домах появились эркеры, мансарды, веранды и балконы.

Форма брусового строительного материала позволила внедрить в домостроении технологию закрытого крепления «шип-паз», получившего название «теплый угол». Метод и технология соединение бруса в теплый угол имеет сходство с креплением в лапу. В отличие от укладки в лапу, этот метод обладает рядом достоинств. Преимущества рубки в теплый угол:

• У крепления отсутствуют сквозные щели, угол не промерзает, потери тепла минимизированы;
• При отделке фасада дома, лицевую сторону можно выложить без щелей и швов, сохранить естественную древесную текстуру;
• Технология расширяет возможности для использования современного отделочного материала для наружных стен;
• Увеличение трудоемкости компенсируется привлекательным видом строения и надежностью кладки.

Способ закрытого углового соединения бруса достаточно сложный, при строительстве своими руками операция требует от исполнителей квалификации и навыков обращения с инструментом.

Технология «в теплый угол» широко применяется при промышленном изготовлении сборных деревянных домов «под ключ». Профиль замка вырезают высокоточным машинным способом, сруб дома промышленного изготовления легко собрать своими руками, сборка деталей из бруса в теплый угол доступна для массового застройщика.

Разновидности замка

Угловое соединение в теплый угол обеспечивает крепление оригинальной конструкции: глухой паз, вырезанный в теле бруса, и шип образуют максимально изолированный от внешней среды замок. Площадь такого соединения минимизирована, в конструкции нет сквозных щелей. Паз располагается вертикально и вырубается на всю толщину бруса. Узел надежно фиксирует строительную конструкцию в горизонтальной плоскости и обеспечивает устойчивость к разнонаправленным нагрузкам, виды крепления различаются по размеру и форме профиля:

• Прямоугольной формы, в половину, в четверть или треть дерева;
• Ласточкин хвост и в половину ласточкиного хвоста;
• Соединение на шпонку.

Сопряжение в прямой шип наиболее простое, рубить и укладывать такой шип проще, но такая конструкция требует дополнительного усиления нагелем. Технология рубки, монтажа и укладки в ласточкин хвост более сложная, требует профессиональных навыков. Общим недостатком всех шипованных креплений является возможность расслоение или растрескивания шипа, исправить такой дефект нельзя, заготовка бракуется.

Шпоночное соединение применяется для соединения высококачественного профилированного клееного бруса в промышленном домостроении. Используют прямоугольную и трапецеидальную шпонку из древесины твердых пород. Размеры шпоночного крепления минимизированы, конструкцию отличает прочность и герметичность соединения, крепление на шпонку не требует
применения утеплителя.

Выбор материала

На подготовительном этапе необходимо выбрать типоразмер, чаще всего в теплый угол строят из бруса 100х150. Выбор размера шипа и формы замка зависит от плотности древесины, для мягкой сосны ширину крепление делают в полдерева, для более плотной лиственницы – в треть или четверть. Длина шипа не должна превышать половины ширины заготовки, для ширины бруса 150мм – это 60-70 мм.

Наиболее часто задаваемый вопрос на интернет-форумах: можно ли строить в теплый угол под усадку из профилированного бруса естественной влажности. По мнению опытных мастеров, выбор материала с естественной влажностью нецелесообразен, при усушке зазоры значительно увеличиваются, в узле появляется нежелательный люфт. Для строительства рекомендуется использовать материал с влажностью не более 20%.

Запил в теплый угол своими руками

Непрофессиональным застройщикам для своей первой постройки рекомендуют выбрать крепление «прямой шип». Такой способ углового соединения применяется при строительстве бань, жилых и хозяйственных построек.

Для разметки замка изготавливают шаблон с учетом 5 мм зазора для укладки утеплителя. Шип запиливают на стороне, обращенной внутрь сруба, для противоположных стен это будет шип с левым или правым запилом. Для разметки левого или правого замка, шаблон переворачивают тыльной стороной вверх. Для надежности и устойчивости кладку стыков чередуют – в один угол поочередно укладывают венцы с правым и левым замком. Для усиления крепления используют нагель деревянный, который располагают на диагонали в 70-80 мм от края внешнего угла.

Необходимый инструмент:

• Цепная бензиновая или электрическая пила;
• Рулетка и столярный угольник;
• Топор;
• Стамеска;
• Деревянная киянка;
• Шаблон из доски, фанеры или пластика.

Утепление стыков

Если не принять мер по утеплению брусового дома, даже кладка в теплый угол не спасет дом от промерзания, наличие микротрещин и зазоров не обеспечит полной герметичности соединения и требует дополнительной обработки. В отличие от кладки в лапу, для теплого угла расход утеплителя меньше. Утеплитель в виде уплотнительной лента или строительного войлока не применяется, узел проконопатят льняной паклей или джутом, материал забивают в щелевые зазоры при монтаже каждого венца.

Швы обрабатывают антисептиком и герметиком, древесину для защиты от влаги пропитывают специальными мастиками, клееный брус обрабатывают маслом для дерева.

brusder.ru

Теплый угол из бруса — технология сборки сруба дома

Зимой тепло, летом прохладно, дома из дерева, материала обладающего прекрасными теплоизоляционными свойствами приобретают все большую популярность совсем не случайно. Дерево улучшает воздух, наполняет пространство полезными веществами, ароматами. Но как защитить строение от холодных ветров, мороза и жары, сделать его по-настоящему теплым и комфортным – поможет технология теплый угол.

Что представляет собой технология?

Качественный теплый угол

Строительный рынок изобилует предложениями деревянных домов, популярность которых растет день ото дня. Люди, уставшие от мегаполисов, стремятся к проживанию в экологически чистых жилищах, подальше от города поближе к природе. Особым спросом пользуются сегодня дома из профилированного бруса, который отвечает всем требованиям комфортабельного жилья. Материал создает идеальный микроклимат внутри помещений, имеет привлекательный внешний вид.

Однако качественное строительство брусового дома возможно только с применением технологии теплый угол. Что представляет собой данная технология. Проще говоря, это стыковка бруса в углах дома с помощью выступов. Дерево запиливается таким образом, чтобы обеспечивалось плотное прилегание деталей без зазоров и щелей. Углы спилов стыкуются между собой системой шип-паз, то есть один конец входит в другой абсолютно плотно. Венцы собственной тяжестью добавляют прочность соединению, и вся конструкция получается надежной, устойчивой.

Выпиливание трапеций процесс, требующий мастерства

Важно! Теплый угол это соединение углов прочное, замковое, состоящее из идеально прилегающих друг к другу поверхностей. Соединение бруса в теплый угол гарантирует сохранения тепла зимой без продуваний и промерзаний.

Идеальный теплый угол предполагает дополнительное утепление стыков и венцов джутом или другими материалами. Существуют разные способы рубки стыков чтобы образовался теплый угол, известны они с давних времен. Каждый способ имеет своеобразные отличия, техники соединения угловых элементов.

Способы стыковки бруса

Все существующие варианты стыковки образующие теплый угол имеют одинаковый принцип крепления, суть которого в том, что один конец бруса закрепляется в другом, вот только способы крепления различаются.

Совет! При выборе компании застройщика, предпочтение отдавайте той, которая при строительстве дома возведение теплых углов не выделяет отдельной стоимостью. Уважающая себя компания, гарантирующая качество работ никогда не будет акцентировать отдельные технологические элементы в самостоятельные этапы работ. Если строители предлагают соединение «стык в стык» — откажитесь от их услуг.

Какие виды соединений гарантируют формирование теплых углов.

Разметка лапы теплого угла

Стыковка в пол дерева

Так называют вариант соединения бруса, при котором спиливается половина ширины бруса на одной стене, и половина на другой, спилы соединяются углом. Этот вариант стыковки не так надежен как соединение в лапу.

Стыковка в лапу

Стыковка в лапу может производиться как с остатком (когда конец бруса входит за угол стены) так и без него. В древесине делается выемка, и как в лапу вкладывается конец другого бруса. При рубке в лапу без остатка нужен идеально ровный брус, при рубке с остатком длине бревен должна быть на полметра больше. Рубка в лапу имеет разновидности, стыкуют в лапу с присеком, лапу с зубом. Соединение лабиринт и ласточкин хвост так же разновидности рубки в лапу.

Рубка в лапу теплого угла

Стыковка ласточкин хвост

Способ крепления ласточкин хвост иначе называется косая лапа, отличается тем, что запилы делают трапециевидными. Это способ считается самым надежным, устойчивым для конструкции дома. Разновидность данного способа – стыковка в половину ласточкиного хвоста, когда шип выпиливается конусообразной формы, данное соединение применяется, когда брус короче стены, которую он как бы цепляет крюком.

Косой ласточкин хвост. Соединение в теплый угол

Соединение прямой шип

Соединение прямой шип применяется, когда длина стены и бруса одинаковы, подходит для небольших строений. В одном брусе пропиливается паз, в другом шип, соединение может быть идеально совпадающим, чего требует технология теплый угол. Разновидностью этого соединения является угловой шип. В этом случае шип делается треугольной формы. Соединение также герметично и надежно.

Важно! Для строительства жилого дома с применением технологии теплый угол следует покупать профилированный брус толщиной 140-200мм, другая толщина для этого не возможна.

Итак, надежное и эффективное соединение теплый угол применяющееся в малоэтажном строительстве должно быть максимально плотным. Сопрягаемые брусья вырубаются из трети или четверти толщины бруса, для полной герметизации соединения используется джутовый или войлочный утеплитель растительного происхождения.

Для придания большей прочности соединению могут использоваться деревянные нагели с круглым сечением, сквозного или глухого типа. Нагели способствуют обеспечивающим боле плотные соединения, усадка дома будет происходить быстрее и правильнее. Стыки чередуют шахматным порядком, четные с шипом, нечетные с пазом.

Плюсы технологии

Зимой тепло, летом прохладно в доме из бруса

Правильное применение технологии способствует герметичности сооружения, но не только. Плюсы:

• снижение затрат на крепеж;
• повышение качества конструкции дома;
• значимое снижение теплопотерь;
• повышение экономичности при эксплуатации;
• эстетическая значимость строения;
• экономия строительного материала.

Профилированный брус естественной влажности при высыхании меняет свою геометрию, его может перекосить, искривить. После монтажа усушка древесины происходит в фиксированном положении, что избавляет брус от деформации. Поскольку выпиливание элементов паз-шип производится заранее, на стадии подготовки, то сама сборка дома не требует большого количества времени и трудозатрат. Каждый желающий может собрать дом своими руками, сэкономив на этом средства.

Совет! На предварительном этапе не стоит отказываться от консультаций с опытными мастерами, сначала стоит научиться делать заготовки, разобраться в тонкостях технологического процесса и лишь потом, осуществлять самостоятельную сборку дома или бани.

К недостаткам технологии стоит отнести сложность её выполнения. Чтобы вырезать соединительные элементы правильно с идеальным прилеганием требуются практические знания, навыки. Неправильно вырезанный шип при усадке может привести к растрескиванию бруса.

www.dom-brus.com

плюсы и минусы, разновидности, технология выполнения

Чтобы дом из бруса, построенный своими руками, грел вам сердце, нужно, чтобы он был теплым зимой и дарил прохладу летом. Хотя тот факт, что дом сделан из бруса, уже говорит сам за себя — такие дома решают проблему энергосбережения, поскольку древесина обладает превосходными теплоизоляционными свойствами.

Дом из бруса не только красив и экологичен, но и решает проблему энергосбережения, так как брус обладает отличными теплосберегающими свойствами.

Однако для улучшения свойств дома из бруса нужно сделать качественные углы.

Для этого чаще всего используется соединение бруса «теплый угол». Среди разных вариантов кладки это, пожалуй, один из наиболее практичных и качественных, позволяющих защитить жилище от холодных порывов ветра и сохранить тепло. Делается это соединение просто, если предварительно подготовить бруски.

Технология выполнения

Соединение «теплый угол» довольно популярно и считается одним из наиболее быстрых вариантов монтажа профилированного бруса.

Данная конструкция делается посредством рубки угла с коренным шипом. Шип на одном бруске вставляется в паз на другом. На краю бруса делается шип в форме прямоугольника (примерно 50/80 мм). Как правило, стыки чередуются в шахматном порядке: на четных брусках шип, на нечетных паз. Соединение представляет собой подобие замка, что дает ему положительные характеристики, поскольку так система максимально защищает дом от внешних воздействий. Для герметизации в паз закладывают льняной джут. Конечно, есть и другие утеплители — это льняная пакля, мох или ватин, но джутовый утеплитель гораздо практичнее и качественнее, поэтому лучше использовать его.

Когда кладка закончена, в угол венца нужно забить нагель с круглым сечением. Нагель представляет собой деревянный или стальной стержень, который может иметь цилиндрическую или плоскую форму (в нашем случае нагель деревянный, с круглым сечением). Также они бывают сквозные и глухие. Первый вид устанавливают в два продольных ряда, а глухие устанавливаются в шахматном порядке. Благодаря нагелям усадка дома будет происходить гораздо быстрее, чем обычно, поскольку и без того плотная стыковка становится еще надежнее, что имеет известные преимущества.

Соединение «теплый угол» довольно популярно и считается одним из наиболее простых и быстрых вариантов монтажа профилированного бруса.

Достоинства конструкции

1. Если разметки сделаны точно и рубка формы пазов исполнена геометрически верно, то конструкция соединится очень плотно, без образования щелей, что сделает ее монолитной, прочной и сверхнадежной.
2. Такая система, как «теплый угол», делается без дополнительного крепежа, что уменьшает затраты и в целом позволяет упростить конструкцию.
3. Поскольку материалы подготавливаются заранее (рубка пазов), строительство происходит быстро, при том что качество не страдает.
4. Благодаря кладке «теплый угол» в дом не будет проникать холод, и тепло останется в доме.
5. Данная конструкция смотрится эстетично и аккуратно, что позволяет экономить на внешней отделке дома из профилированного бруса.

Оцените легкость и надежность этого метода! Успехов вам!

masterbrusa.ru

сборка профилированного и технология укладки

Дерево, безусловно, обладает превосходными теплоизоляционными качествами, помимо всех остальных своих достоинств. Однако здание – это не только материал элементов, из которых оно собирается, но и способ их сборки. Щели и плохая стыковка кирпича или бревна сведут на нет преимущества любого варианта.

Дом из бруса теплый угол – результат применения специфической методики укладки, которая и обеспечивает отменную стыковку элементов.

Способы укладки

Используемые материалы

Формирование угла дома – непременная часть работ по кладке стены, и она же наиболее сложная, поскольку форма традиционного пиломатериала не предполагает специальных для этого приспособлений. С проблемой этой сталкивались, конечно, и при возведении бревенчатых сооружений и решали ее за счет разных методов сборки. Так что все методы, применяемые сегодня, прошли проверку временем.

С бревном современные строители дело имеют редко, а вот пиломатериал для дома используется очень широко.

• Строганный – имеет 2 противоположные или 4 плоскости, благодаря которым материал можно довольно плотно укладывать.
• Профилированный – помимо того, что брус 150*150 имеет четкую геометрическую форму и размер, в нем формируют пазы и выступы, позволяющие добиться куда более плотной и надежной стыковки материала. Этот вариант сам по себе обеспечивает лучшую теплоизоляцию.
• Клееный – изготавливается путем склеивания под давлением деревянных ламелей. В плане прочности и плотности кладки он не отличается от профилированного. Однако имеет другое ценное качество: практически не дает усадки. А это означает, что со временем плотность кладки не изменяется и надобности в дополнительной теплоизоляции не возникает.

Плюс пиломатериала: изготовить здесь дополнительные пазы намного проще.

Технология теплый угол

Теплый угол – это метод соединения пиломатериала. Чтобы добиться действительно плотной стыковки, внутри стыкующегося ствола вырубают паз, а на сопрягаемом формируют шип. При монтаже такого материала получается практически герметичную стыковку.

На практике встречается лишь несколько основных методов рубки угла.

• «В лапу» – брус не выступает за плоскость стены, таким образом получают угол без остатка. Конструкция собирается по механизму шип в паз. Однако практика показывает, что для углового соединения этого недостаточно. Чтобы уменьшить продувание, пазы выполняют несколько иначе. Существует 3 варианта, предполагающих использование шаблона:
  • встык – соединения добиваются за счет применения металлических пластин. Способ не из лучших, так как любой металл сам по себе является проводником холода;
  • коренной шип – классический метод. На одном из элементов 150*150 делают паз, на другом – шип. Шаблоны для них должны совпадать;
  • сборка бруса в теплый угол возможна и на шпонки – вкладыши, изготавливаемые из твердых пород дерева, и не позволяющие пиломатериалу рассоединяться. Наиболее надежными являются косые шпонки.

Разновидностью укладки «в лапу» является «ласточкин хвост». Шип в этом случае имеет трапециевидную форму. Паз должен в точности соответствовать шаблону. Рубка его сложнее, но и соединение получается намного более прочное. На фото – кладка методом «ласточкин хвост».

• «В обло» или «в чашу» – теплый угол из профил­ированного бруса. Стыковка производится за счет пазов – одно-, двух- и четырехсторонних. В первом случае в верхней части каждого бруса выполняется надпил по ширине, соответствующий поперечному сечению верхнего элемента. При рубке двухстороннего паза надпилы выполняются и сверху и снизу и по ширине равны четверти высоты пиломатериала.

В третьем случае надпилы вырубаются с 4 сторон. Выполнение сложнее, но зато монтаж такого «конструктора» экономит массу времени и не оставляет ветру никаких шансов. На фото представлен рабочий момент монтажа.

Для дополнительной герметичности угол дублируют межвенцовым утеплителем – льняной паклей, мхом или джутовым утеплителем.

Преимущества технологии

Рубка бруса в теплый ­угол обеспечивает ряд преимуществ, которые высоко ценят строители:

• при точном совпадении шаблона и размеров пазов и шипов стыковка производится очень плотная и надежная;
• теплый угол обеспечивает теплоизоляцию, максимально возможную при использовании дерева как материала;

• монтаж производится без дополнительного крепежа. А это означает и уменьшение расходов, и отсутствие холодовых мостиков, в которые превращается металлический крепеж;
• так как профилированный брус 150*150 подготавливается заранее, то сама сборка дома производится за исключительно короткие сроки;
• дом выглядит на редкость аккуратно и опрятно.

Недостатком можно посчитать только несколько большую стоимость такого материала.

На видео демонстрируется укладка профилированного бруса 150*150 по шаблону.

brusportal.ru
