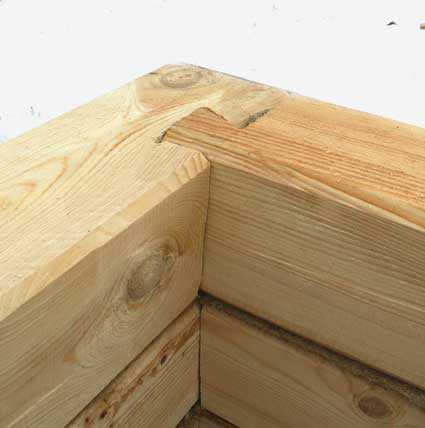

Теплый угол является лучшим способом соединить брус

Стыковка бруса в теплый угол гарантирует, что строение не промерзнет в зимнее время года. Такое соединение исключает продувание и вследствие промерзанья стен. Этот способ запиливания бруса делается таким образом, что после монтажа нет сквозных щелей между соединенными элементами.

Отсутствие щелей достигается за счет, того что шип, вставленный в паз, образует воздушный замок, который препятствует промерзанию и продуванию. К тому же все стыки пробивают джутом.

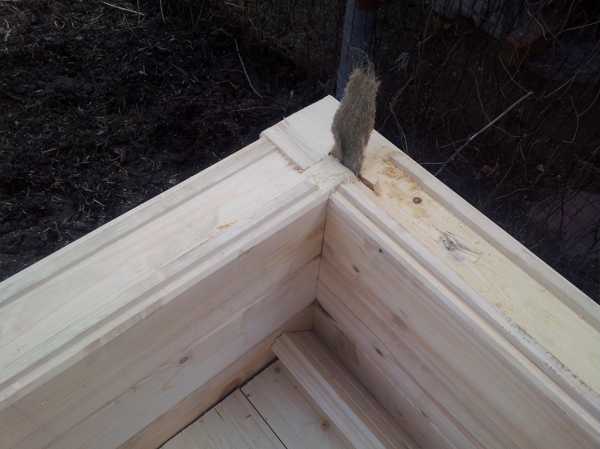

Джут является самым лучшим материалом для утепления стыков и венцов при строительстве брусового дома. Показатели теплопроводности этого материала гораздо превосходят мох и паклю. Джут не гниет и не впитывает влагу, а процесс монтажа с его применением гораздо проще и быстрее.


Прямой шип

Применяется для строительства небольших строений, в которых длина стены ровна длине бруса. Это соединение достаточно надежное для, того чтобы выдержать нагрузки, возникающие при эксплуатации строения. Например, ветровые нагрузки или землетрясение. К тому же при усадке нагрузка в углу происходит равномерно, и слабая часть бруса остается целой.

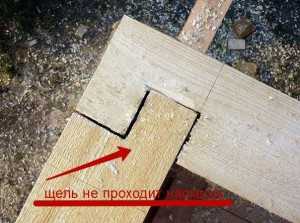

Щель не проходит насквозь

Существуют некоторые правила при изготовлении шипа и паза. Шип не должен быть слишком толстым и длинным. Потому что размер шипа определяет размер паза. Если паз будет слишком широким из-за толстого шипа, то слабая часть на брусе с пазом станет еще слабее.

Размер паза

Половина ласточкиного хвоста

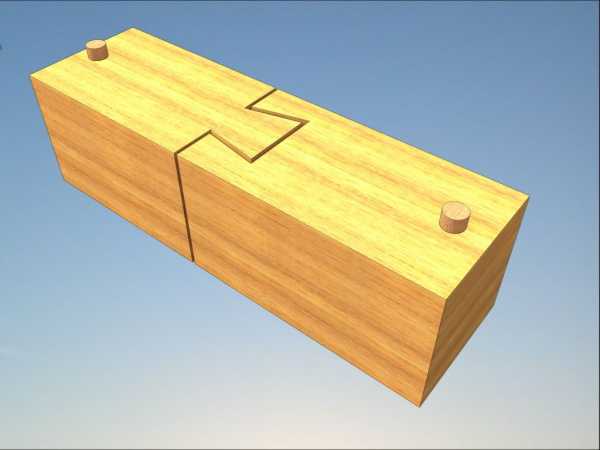

При таком соединении шип запиливают под конус. По характеристикам соединение в половину ласточкиного хвоста не отличается от узла описанного ранее. Но увеличивается показатель прочности. Конусный запил надежно удерживает брусья и не дает им разойтись.

Это соединение применяют при строительстве стен с длиной больше чем длина бруса.

По сложности изготовления стыковка в половину ласточкиного хвоста и в прямой шип ничем не различаются. Оба способа выполняют с применением шаблона или без него. Для опытного профессионала разница в трудоемкости выполнения этих стыков практически неощутима.

Шип в половину ласточкиного хвоста не должен быть больше 5 см в самой широкой части. Иначе в брусе с пазом появится трещина. Это случается из-за неравномерной усадки. На рисунке показано это место.


Если шип в половину ласточкиного хвоста будет больше 5 см

Угловой шип

При такой технологии шип имеет форму треугольника. Этот метод совсем не распространен, потому что не имеет преимуществ перед вышеописанными. Но этот узел менее прочный, чем при стыковке в половину ласточкиного хвоста.

Как видно, на рисунке узел достаточно герметичен и не имеет сквозных щелей. Поэтому имеет право на существование. Технология изготовления ничем не отличается от описанных ранее способов. Строителю стоит лишь повернуть шину бензопилы при распиле в ту или иную сторону, и он получит один из этих видов соединения бруса.

Описанные выше способы имеют одинаковые показатели теплосбережения. Углы дома и бани не продуваются и не промерзают. Но по показателям прочности доминирует соединение в половину ласточкиного хвоста. Чтобы полностью убедиться, в том, что теплый угол гораздо лучше других способов. Рассмотрим соединение в лапу.

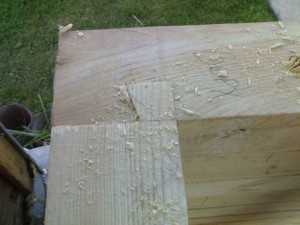

Соединение в лапу

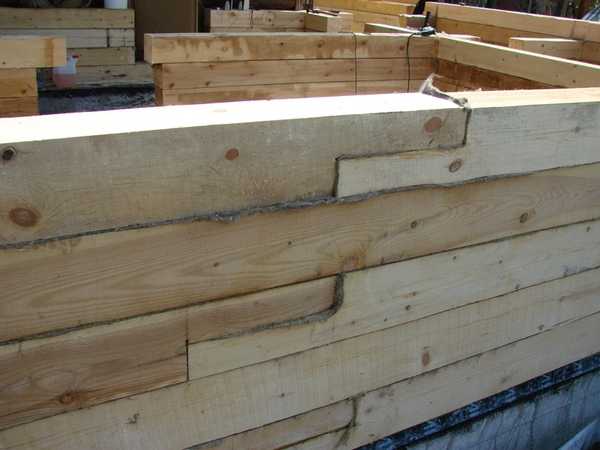

Другое название «в полдерева». Этот способ годится только для первого винца и верхней обвязки, но не подходит при возведении стен, потому что имеет сквозную щель.

Но в указанных местах применение такого соединения более практично. Так и поступают профессиональные строители. Первый и последний венец выполняют «в лапу», а стены в теплый угол. Такой узел гарантирует прочность.

Преимущества

  1. Теплый угол пригоден для строительства бани и брусового дома благодаря замкнутому способу соединения.

  2. Дом не промерзает и не продувается.

  3. В бани и брусовом доме будет тепло и комфортно благодаря, тому что нет сквозняков.

  4. Строительство бани и дома из бруса производится быстрыми темпами благодаря простому способу запиливания.

  5. Нет лишнего расхода материалов.

Недостатки

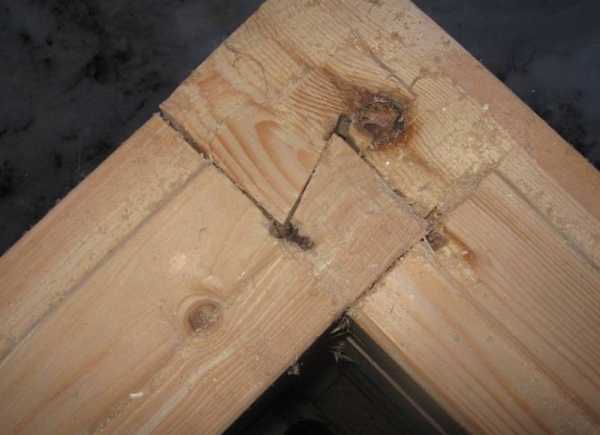

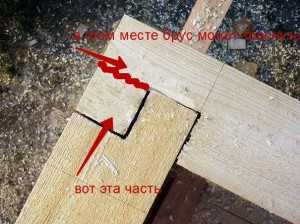

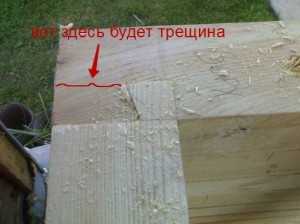

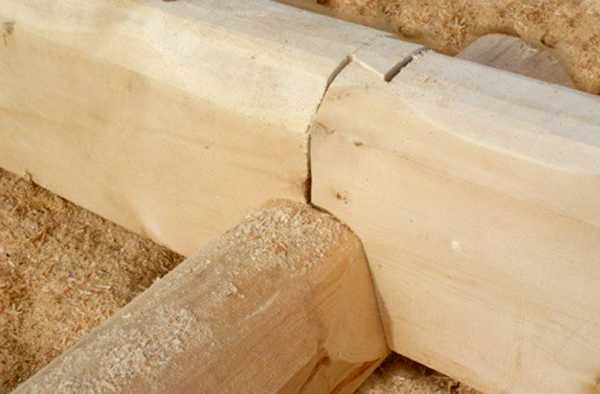

При усадке бани или брусового дома может появиться трещина на брусе с пазом, если неправильно изготовить шип.

Нанимая, строительную организацию для строительства следует согласовать с бригадиром или другим руководящим лицом способ изготовления углов. Убедившись, что рабочая бригада будет применять при строительстве бани или дома теплый угол им можно доверять.

brusgid.ru

Соединение бревен и бруса в углах: способы и схемы, фото, видео

Если вы решили ставить сруб сами, вам необходимо будет решить, как вы будете соединять бревна или брус в углах. Также нужно будет понять, как при необходимости срастить в длину два бревна или бруса, вставить простенок.

Независимо от того, из чего складывается сруб, есть два типа соединений углах:

  • с остатком (или выпуском) — это когда за местом соединения есть еще некоторый отрезок бревна или бруса;
  • или без остатка.

При рубке с остатком идет довольно большой перерасход материала. Каждый остаток — это не менее 20-25 см. На эти «хвосты» в одном венце уходит 160-200 см. Расход совсем немалый. Но с другой стороны, такую рубку называют «теплый угол», именно потому, что при нормальной конопатке они не выстывают.

Угол в срубе может быть с остатком или без

Рубка сруба без остатка более экономична в плане расхода материала на этапе строительства, но в этом варианте угол — самое промерзающее место. Также при таком способе соединения бревен и бруса в углу сильно сказываются на качестве даже небольшие ошибки. Потому к качеству рубки чаш предъявляются повышенные требования.

Есть большая разница в технологии возведения сруба из бревна и бруса. Бревна имеют округлую форму и без обработки плотно их состыковать невозможно. Потому в нижнем или верхнем венце делают выемку — паз, в/на которую укладывается следующее бревно. Так увеличивают поверхность их соприкосновения. Именно ширина паза и является фактической толщиной бревенчатой стены. От формы паза и точности его исполнения зависит то, насколько теплой будет стена.

С брусом все по-другому. Так как строганый имеет почти одинаковые размеры, а профилированный и клееный без «почти», и грани их плоские, то никакой подгонки и паза не нужно. Потому вся сборка сруба из бруса состоит в формовании соединений в углах. С закупоркой мелких нестыковок успешно справляется межвенцовый утеплитель (джут, пакля, мох). В результате сруб из бруса складывается во много раз быстрее.

Содержание статьи

  • 1 Соединение бревен в углах с остатком
    • 1.1 Сруб в чашу
    • 1.2 Соединение в охряп
  • 2 Рубка бревна с углами без остатка
    • 2.1 Угол «в лапу»
  • 3 Стыковка бруса с остатком
  • 4 Соединение бруса в углу без остатка
  • 5 Как соединить бус в длину
Соединение бревен в углах с остатком

Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.

Сруб в чашу

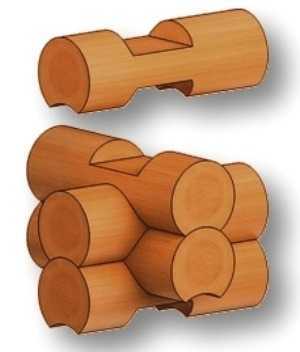

Как уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».

Разметка чаши верхней и нижней

По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.

Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох). Все эти телодвижения компенсируются тем, что при таком способе рубки осадки просто стекают по боковым поверхностям стены, а они, как правило, хорошо защищены несколькими слоями пропиток и красок.

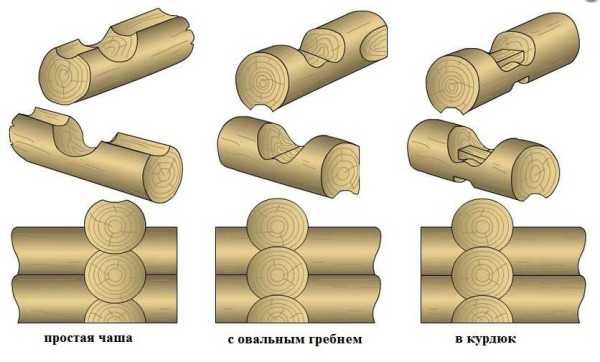

Виды чаши для соединения бревен в углах

Нижняя чаша может формоваться прямо в срубе: все манипуляции можно делать на уложенном венце. Когда стены подняты уже высоко, при недостаточной сноровке делать это очень неудобно, потому все равно приходится таскать бревна вверх/вниз. Возможно, потому такой способ менее популярен.

Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.

Как сделать стык сруба из бревна в нижнюю чашу показано в видео ниже.  Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.

Устройство очень похоже на школьный циркуль. Также с одной стороны есть острый упор, с другой — карандаш. Также, как в циркуле, винтом фиксируется требуемое расстояние. Выставив концы на нужное расстояние, острой частью ведут по тому бревну, под которое нужно вырезать чашу. Карандашом, соответственно, по тому, в котором будут рубить паз и чашу. Так получают разметку, которую затем наводят маркером. Понятнее станет, когда увидите процесс разметки чаши в видео.

Собственно теперь видео о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.

Соединение в охряп

Этот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.

Бревно в охряп

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

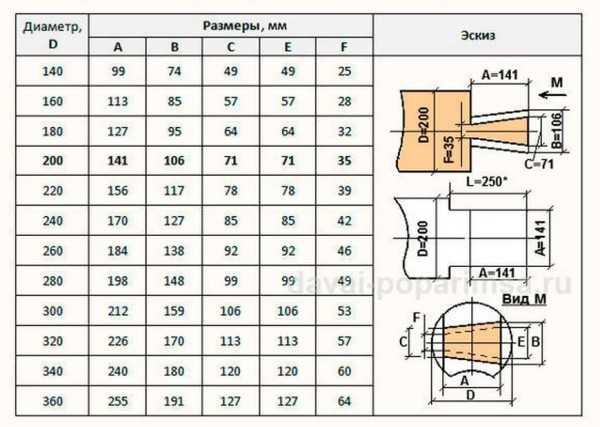

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

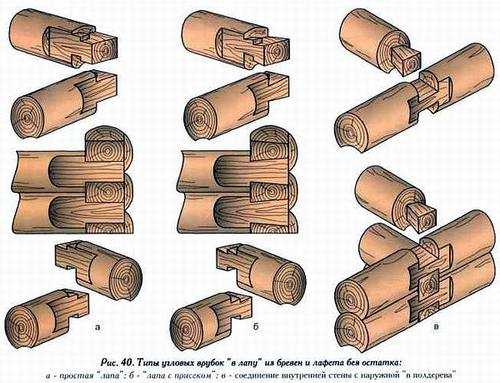

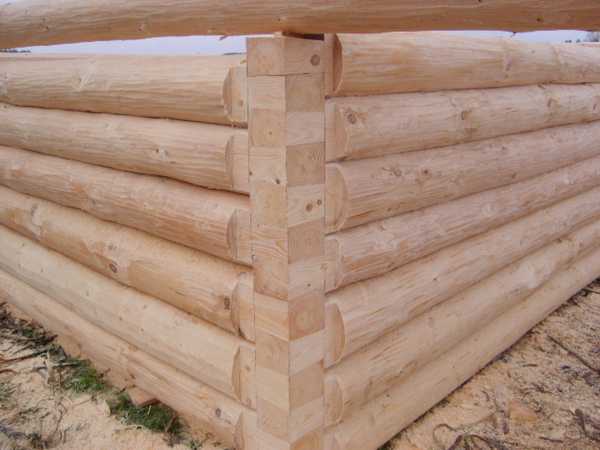

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом,  найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Стыковка бруса с остатком

Самый простой способ стыковки бруса в углах сруба  — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».

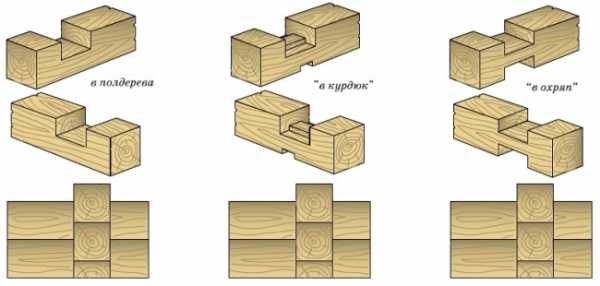

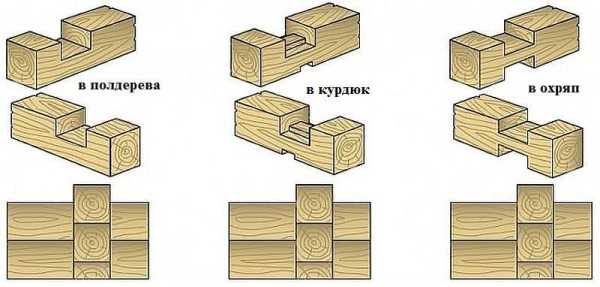

Соединение бруса в углах с остатком — в полдерева, в курдюк, в охряп

Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.

Соединение бруса в углу без остатка

Есть несколько типов соединения. Традиционно для бань и домов используются  «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

Стыковка бруса в углу без остатка: в полдерева и в лапу

Есть еще несколько видов соединения бруса встык. Они не очень надежные и не обеспечивают должной герметичности, хотя и экономны с точки зрения расхода материалов. Для жилых строений используются редко, в основном —  для возведения хозяйственных построек.

Простое соединение встык происходит с чередованием. Так угол получается более прочным. Для усиления можно использовать стальные пластины или сбивать брус длинными гвоздями под углом.

Соединение бруса встык

Также есть способы сборки встык со шпонками разной формы.

Еще один способ строительства: по каркасно-брусовой технологии. Тогда в углах и в местах соединения бруса по длине, ставится вертикальная стойка со сформованными в нужных плоскостях пазами. На концах бруса формуется соответствующей формы шип. При укладке приходится «надевать» каждый элемент сверху.

Преимущество в том, что можно все шипы сформовать по единому шаблону, а потом просто собрать все, как конструктор (не забывая укладывать межвенцовый утеплитель). Соединение получается герметичным и вполне надежным, притом самого стыка не видно и вид получается очень привлекательный.

Соединение бруса по панельной технологии: быстро, тепло и надежно

Как соединить бус в длину

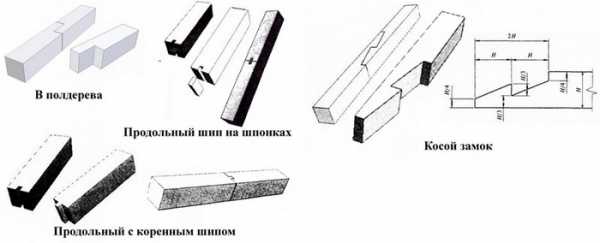

Самый простой способ — в полдерева. Его конфигурация и форма аналогичны тем, которые делают при соединении угла. Но недостаток такого метода сращивания в том, что при возникновении продольных сил, которые могут возникать при усушке или подвижках грунта, такое соединение легко разрывается. Образуется сплошная щель.

Соединение бруса в длину

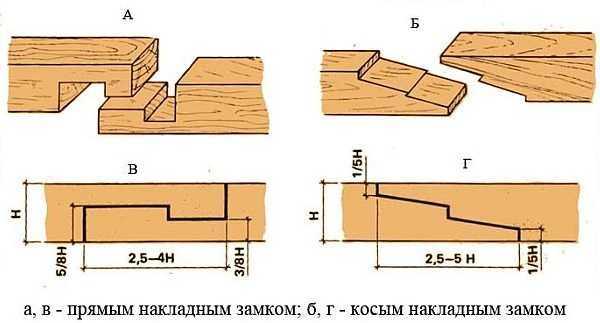

Таким же недостатком обладает косой накладной замок: его легко рассоединить. Если вам необходима надежная стыковка бруса, используйте прямой накладной замок. Как видите, за счет выступа, прижатый расположенными сверху венцами и весом кровли, он будет сопротивляться силам продольного растяжения (и сжатия тоже). Он сложнее в исполнении, но в разы надежнее.

kamburg.ru

плюсы и минусы, разновидности и особенности их реализации

История деревянного домостроения исчисляется тысячелетиями. Теплая, дышащая и легкая древесина всегда ценилась за свои качества. Несмотря на появление новых материалов и технологий, она традиционно считается лучшей для строительства жилых домов. Сруб выкладывают из горизонтальных венцов, соединенных между собой вырубленными или выпиленными замками. Главная задача при строительстве — обеспечить плотное прилегание всех элементов. Холодные углы — не такая уж редкая проблема деревянных зданий. Неутепленные зазоры служат прямым каналом для теплопотерь. Узел соединения угловых брусьев должен обеспечивать изоляцию помещений от окружающей среды. Такой вид конструкции получил название «теплый угол». Его выполняют несколькими способами. Монтаж узла проводят с помощью замков разнообразной формы, с малым количеством дополнительных скрепляющих деталей.

Соединение теплый угол

Брус в строительстве

Сруб возводят из профилированного или клееного бруса. Первый вид изготавливают из цельной древесины без разрушения структуры и использования клеев. Внешнюю сторону обрабатывают в виде ровной или выпуклой поверхности, с фаской или без нее. Внутренняя — обычно плоская, под отделку. Опорные грани имеют систему шип-паз, благодаря которой элементы прочно стыкуются. Профилированный материал удобен в работе, сечение имеет стандартные размеры. При строительстве деревянные балки не нужно подгонять.

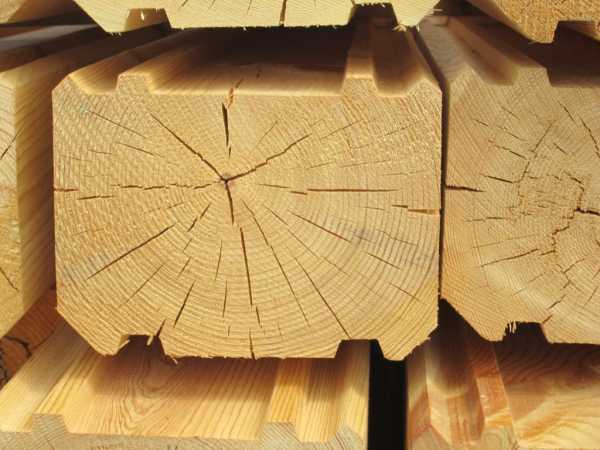

Цельный профилированный брус

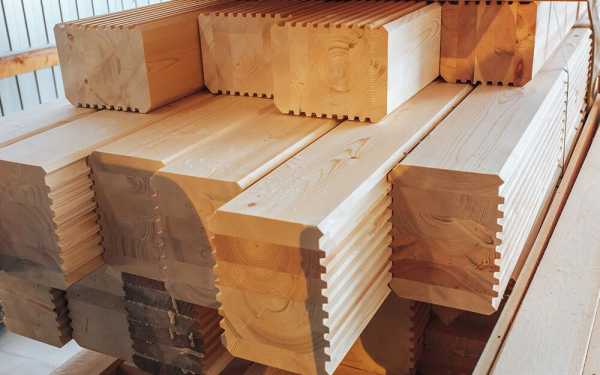

Клееный брус, в отличие от цельного профилированного, состоит из склеенных тонких ламелей. Для выполнения стыков в заводских условиях выбирают пазы и просверливают отверстия. На строительной площадке остается только собрать готовые звенья, как конструктор.

Клееный брус

Дома, сложенные из деревянных профилей, обладают преимуществами перед кирпичными или бетонными:

  1. Быстро возводятся, не требуют «мокрых» работ по замешиванию раствора или бетона.
  2. Легкие, не нуждаются в мощных заглубленных фундаментах, достаточно железобетонного ленточного основания мелкого заложения или «плавающей» плиты.
  3. Теплые, коэффициент теплопроводности древесины 0,09 вт/м°с, что сравнимо с характеристиками базальтовой ваты.
  4. Красиво сложенные деревянные здания гармонично выглядят на фоне зелени, природы, не требуют дополнительной отделки сайдингом, декоративными панелями, штукатуркой.
  5. Благоприятный микроклимат в помещении обеспечивается высокой паропроницаемостью древесины, в таком доме поддерживается оптимальная влажность воздуха.
  6. Качественный сруб прочен, устойчив и долговечен, срок службы не уступает сооружениям из камня.

Теплый угол — участок наиболее технологически сложных узлов. Из-за особенностей древесины усыхать, разбухать и коробиться стыки в местах пересечения элементов подвержены разнонаправленным напряжениям, образованию зазоров. Правильное выполнение сопряжения — залог того, что с течением времени не появятся сквозные щели, откуда будет задувать ветер и проникать сырость. Классификацию, типы конструкций и рекомендации по расчету размеров угловых соединений дает ГОСТ 30974-2002.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Виды соединений

Знать, что такое теплый угол, при строительстве дома из бруса должен каждый строитель. Проектная документация содержит необходимую информацию о конструкциях и размерах угловых соединений. Они выполняются в виде пазов и выступов различной формы. Два, три или четыре элемента связываются между собой и образуют прочную основу для укладки следующего венца.

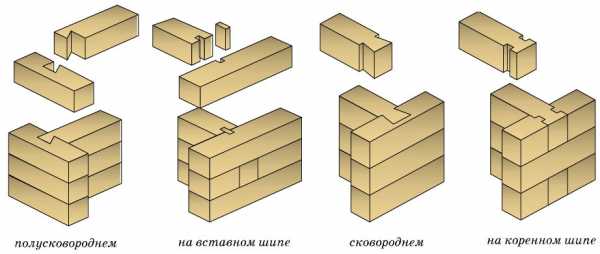

Конструктивное решение узла может быть в виде:

  • соединения без остатка, когда элементы не пересекают границы стыка;
  • с остатком — брус, проходя через узел, выходит наружу;
  • встык — элементы примыкают и крепятся скобами, нагелями, накладками;
  • Т-образные — сопряжение стены и простенка.

Пазы в деревянных профилях выбирают с помощью бензопилы, лобзика, ручного чашкорезного станка.

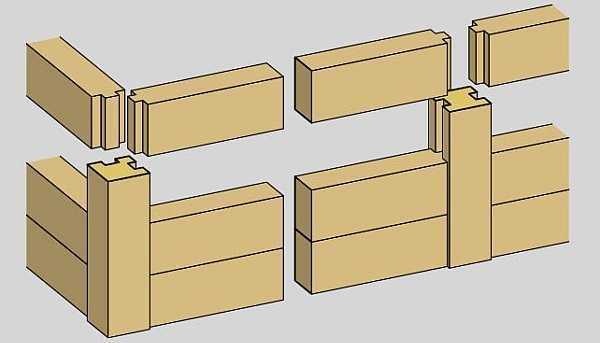

Т-образные соединения

К соединению звеньев предъявляют требования:

  1. Легкость исполнения.
  2. Прочность.
  3. Минимальные теплопотери.

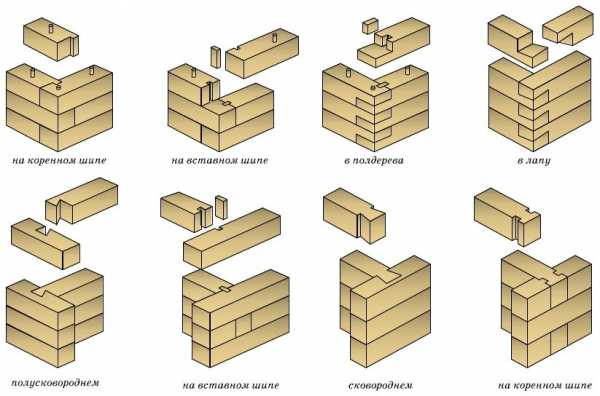

В строительстве деревянных домов применяют типы угловых соединений:

  • в «чашку»;
  • в «лапу»;
  • на прямоугольных шпонках;
  • на шпонках «ласточкин хвост»;
  • с коренным шипом;
  • в «обло» — с одно-, двух- или четырехсторонним замочным пазом;

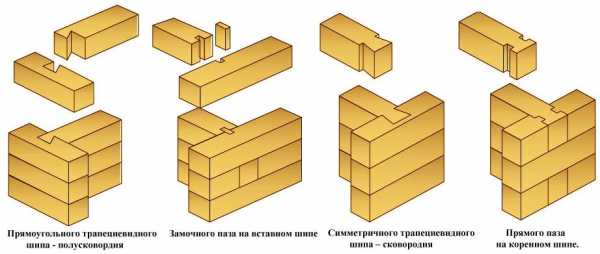

  • открытым или закрытым «сковороднем» — трапециевидным симметричным шипом;
  • открытым или глухим «полусковороднем — прямоугольным шипом.

Способы соединения бруса

Необходимая теплоизоляция соединения достигается не только конструктивным решением стыка, но и применением утеплителей:

  • эластомерных и полимерных ленточных материалов;
  • пакли;
  • мха;
  • джута;
  • льноволокна;
  • пенных или силиконовых герметиков.

Их помещают в выемки профилированных брусьев, пазы замков, швы между венцами.

Древесина для строительства дома должна быть хорошо просушена, иметь влажность не более 20%. Это основное условие для прочности и надежности конструкции. После заготовки элементов их обрабатывают антисептиком, чтобы все пропилы получили защитное покрытие.

Посмотреть, как осуществляется соединение бруса в теплый угол, можно в этом видео:

Это может быть интересно! В статье по следующей ссылке читайте про шлифовку бруса.

Соединение встык

Самая простая конструкция узла. Соединение встык осуществляется с помощью металлических шипованных пластин, уголков. Их закрепляют скобами или гвоздями. Торец профиля тщательно выравнивают, чтобы обеспечить плотное прилегание.

Снаружи соединение утепляют, чтобы ветер и холод напрямую не проникали в зазор. Для этого по торцу примыкающего бруса прокладывают теплоизолятор.

Соединение встык

Такое сопряжение звеньев применяют, если предполагается утепление наружных стен и обшивка.

Сначала обязательно конопатят щели, так как профильная древесина склонна к высыханию. Утепление проводят по поверхности стены, сверху укладывают гидроветрозащитную мембрану, монтируют наружную отделку.

Соединение встык быстро выполнить, но для качественного теплого угла в доме из бруса оно не подходит. Слишком много дополнительных операций нужно проделать, чтобы обеспечить его теплоизоляцию. Такой способ используют для возведения хозпостроек и других неответственных сооружений.

Встык со шпонкой

Это усиленное соединение встык двух элементов, в торце и в боковой части которых выбирают отверстия по форме шпонки, глубиной 0,2-0,3 от толщины бруса. Крепеж изготавливают из древесины твердых пород — ясеня, дуба, осины.

Встык со шпонкой

Шпонка может иметь прямоугольное сечение или форму ласточкиного хвоста с расширениями к краям.

При креплении прямоугольным элементом достигается прочность конструкции в одном направлении. «Хвост ласточки» лучше фиксирует брусья, но требует точности при выборке пазов и подготовки шпонки.

С коренным шипом

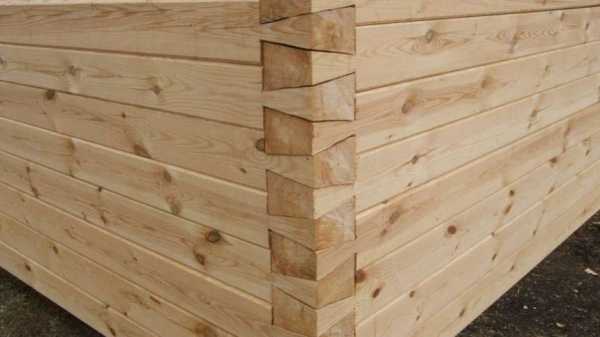

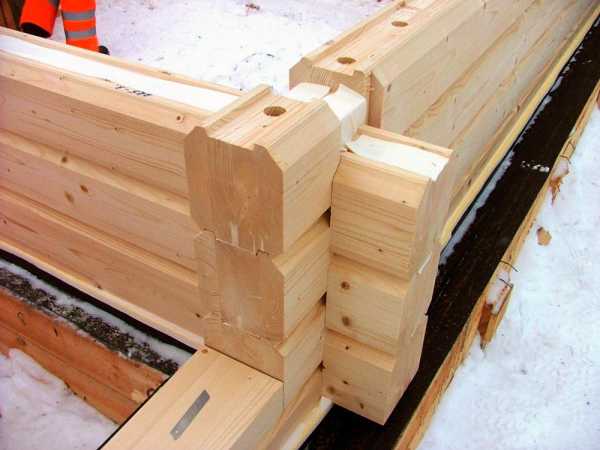

Соединение получило название «теплый угол», брус в таком узловом креплении меньше подвержен смещениям. Нарушение структуры дерева здесь минимально, а защитой от проникновения холодного воздуха служит шип на внутренней поверхности сопряжения.

Пиломатериал предварительно подготавливают:

  1. На одном торце выпиливают выступ длиной, равной 0,2 толщины бруса, прямоугольный или с расширением к краю («полуласточка»).
  2. На второй детали выбирают паз с небольшим зазором для свободного вхождения коренного шипа.
  3. В паз помещают тонкий слой утеплителя, например, льноджутовое полотно.

Вставляют шип в выемку, длинным нагелем скрепляют узел с нижерасположенным венцом.

С коренным шипом («ласточкин хвост»)

Разновидность узла с коренным шипом — соединение «ласточкин хвост», или «сковородень». Чаще всего применяют для Т-образных сочленений стен и перегородок. Шип и паз имеют трапециевидную форму. Выступ вырезают в средней части торца бруса. Для разметки используют специальные шаблоны подходящего размера.

Сруб с укладкой венцов в «теплый угол» равномерно усаживается, брусья при колебаниях влажности в стыках не расходятся.

Это может быть интересно! В статье по следующей ссылке читайте про краску для имитации бруса снаружи и внутри помещения.

Соединение «в лапу»

Крепление применяют для сращивания угловых звеньев и выполнения Т-образных сопряжений стен. На торцах выпиливают горизонтальные выступы в форме сложной трапециевидной призмы — «лапу». Стыки в узле расположены в 4 наклонных плоскостях.

Соединение «в лапу»

Такой вид сопряжения надежно скрепляет угловые звенья, препятствует их расхождению как внутрь, так и наружу. Теплозащиту стыка выполняют прокладкой изоляторов.

Соединения с остатком

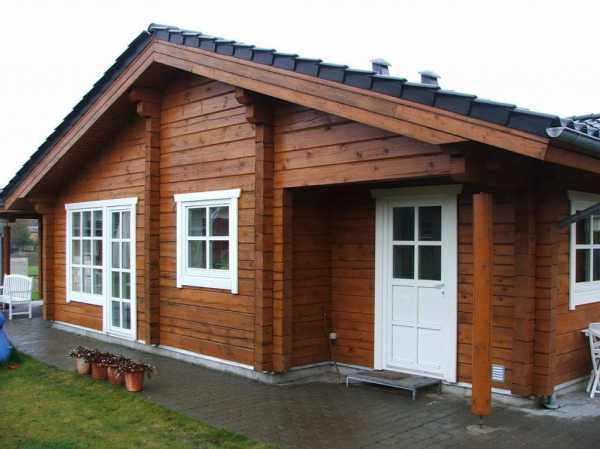

Колоритный вид сруба, сложенного с выпусками бруса по углам, компенсирует издержки от перерасхода материала. Соединения с остатком выполняются различными способами:

  • В нижнем венце выбирают паз для укладки верхнего в форме половины сечения пиломатериала. Это односторонний узел в «обло» или в «полдерева».
  • Двухсторонний замок предполагает пропил выемки снизу и сверху. В каждой детали уже есть гнездо для установки следующего венца.
  • Четырехстороннее соединение в «обло» отличается от остальных выборкой пазов на всех поверхностях бруса. Такая форма придает устойчивость конструкции даже без применения нагелей.

Сборка бруса в «обло»

Венцы, уложенные способом в «обло», смещены в углах на половину высоты.

Соединение бруса в теплый угол — преимущества и недостатки

Основное преимущество такого способа рубки дома — отсутствие продуваемых и промерзаемых щелей. Не нужны дополнительное утепление фасада и дальнейшая наружная отделка стен.

При сборке дома шипы и пазы соединительных узлов выполняют вручную. Это, пожалуй, единственный недостаток такого вида строительства.

Готовые комплекты из клееного бруса лишены этого минуса. Все элементы заранее обработаны под удобный монтаж и сборку узлов. Венцы промаркированы согласно рабочих чертежей. На строительной площадке дом возводят за несколько дней, пользуясь инструкцией с разработанной схемой.

Дом из бруса с соединением углов с остатком
Это может быть интересно! В статье по следующей ссылке читайте про профилированный брус.

Итог

Укладка бруса в «теплый угол» требует значительных усилий, высокой квалификации мастеров и материальных затрат. Но это быстро окупается экономией на отоплении жилья.

m-strana.ru

Соединение бруса или бревна: различные способы

Основной технологической операцией при возведении сруба деревянной бани становится соединение бревна или бруса, поэтому каждый, кто затевает самостоятельное строительство, должен хотя бы в теории знать, как соединить брус или оцилиндрованное бревно.

Необходимость соединения возникает в 2-х случаях:

  • При рубке угла
  • При наращивании брусьев или бревен по длине, когда размеры стандартного изделия оказываются недостаточными.

В обоих случаях применяются различные приемы, поэтому ниже мы постараемся коротко, но доходчиво описать основные способы соединения бруса.

Вернуться к содержанию ↑

Приемы углового соединения

Способ соединения бревен при рубке углов сруба заметно отличается от приемов стыковки брусьев. Если оглянуться назад, в историю строительного дела, то изначально при возведении различных строений на Руси использовались только бревна, брус вошел в практику гораздо позднее, с развитием технологий обработки древесины. Так что техника укладки бревен гораздо древнее, поэтому и разговор мы начнем с нее. Тем более что все приемы, по которым проводится угловое соединение бруса «выросли» из приемов бревенчатого строительства.

Вернуться к содержанию ↑

Типы бревенчатых угловых соединений

В настоящее время в деревянном строительстве соединение бревен осуществляется 2-мя основными способами:

  • С остатком
  • Без остатка.

При рубке без остатка углы получаются ровными, тогда как технология возведения стен с остатком предусматривает, что концы брусьев будут на некоторое расстояние выступать за плоскость стены перпендикулярной стены. Естественно, это влияет на материалоемкость всей конструкции. Ведь в данном случае приходится использовать бревна на 0,5 м длиннее, чем при рубке без остатка. Однако углы «с остатком» лучше защищены от ветра и дождя, и достигается такой результат именно за чет выступающих частей бревен. Кроме того, такой сруб является более устойчивым.

Вернуться к содержанию ↑

Соединение с остатком

Соединение с остатком может производится в 3-х вариантах:

  • В обло
  • В охлоп
  • В охряп.

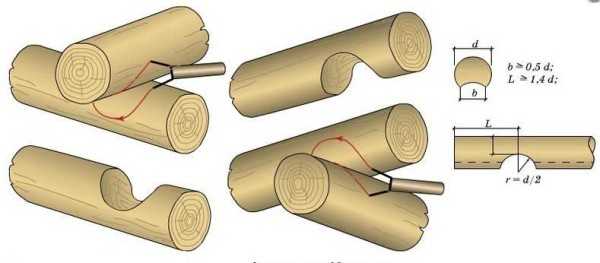

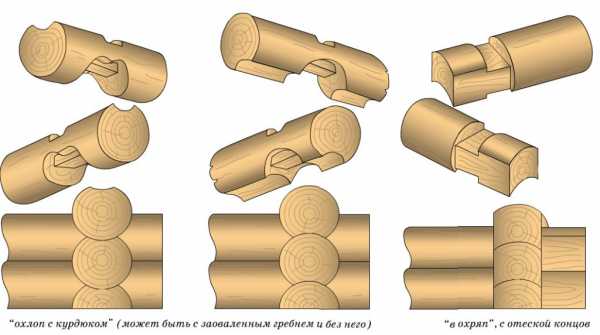

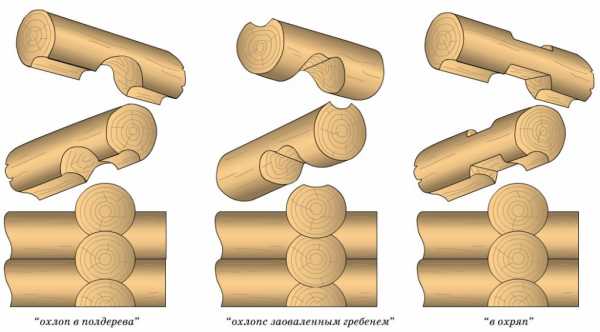

«В обло», или «в чашу», – это самый простой вариант соединения. Суть его в том, что на верхней части бревна вырубается округлая чаша – это и есть то самое «обло», так как в древности слово «облый» означало «круглый». Далее в подготовленную чашу укладывается поперечное бревно, в верхней части которого также подготавливается чаша (обло).

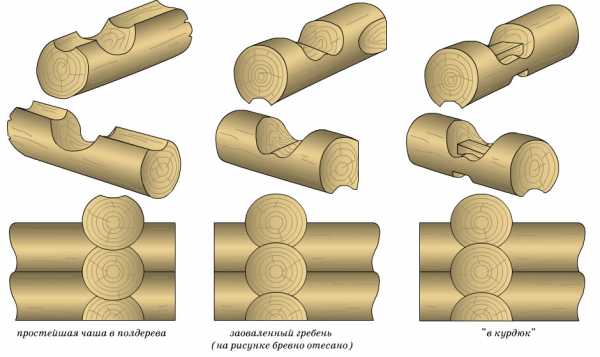

Угловые соединения бревен «в обло» выполняются в следующих вариантах:

  • В полдерева
  • Заоваленый гребень
  • В курдюк.

Чаша в полдерева – простейший вид соединения. В этом случае для достижения большей плотности укладки в верхней части каждого бревна кроме чаши вырубается еще и продольный паз. После того как поперечное бревно уложено и закреплено, приступают к установке бревен следующего венца. Для этого и нужен продольный паз, который еще называется укладочным. Предварительно его заполняют утеплителем, чаще всего льноватином, после чего поверх укладывают следующее бревно.

Как соединить 2 бревна, чтобы конструкция была более надежной? Для этого при сборке каждое укладываемое сверху бревно соединяется с нижним посредством нагелей. Так называют деревянную шпонку круглого или прямоугольного сечения. Такой способ соединения обеспечивает устойчивость стен в вертикальной плоскости.

При втором варианте соединения бревен с остатком на дне чаше оставляют небольшой гребень овальной формы. Он должен в точности повторять очертания продольного укладочного паза, который в этом случае рубится не сверху бревна, а снизу. Это обеспечивает большую устойчивость сруба и делает его еще более защищенным от ветра.

Наиболее сложный с технической токи зрения вариант соединения угла «в обло» – в курдюк. В этом случае в придачу к заоваленному гребню, на дне чаши делают дополнительный выступ. Его располагают вдоль бревна и поперек дна чаши. А в нижней части, поперек продольного паза устраивается специальная выемка, в которую при укладке и входит курдюк (см. фото).



Другой тип рубки углов называется «в охлоп» («в охлупень»), или сибирская чаша. Этот способ в точности повторяет все описанные выше варианты рубки «в чашу», и единственным существенным отличием становится то, что чаша вырубается не в верхней, а в нижней части бревна. То есть в данном случае верхнее бревно накатывается на подготовленный угол и как бы прихлопывает сверху ранее уложенный венец. Отсюда и название – «в охлоп» (см. фото).

 Рубка «в охряп» отличается от углов, сложенных по методике «в охлоп», тем, что снизу и сверху бревна делаются прямые выемки на 1/4 диаметра. Охряп – промежуточный тип между традиционными углами с остатком и углами «в лапу», то есть без остатка.

Вернуться к содержанию ↑

Соединение бревен без остатка

Угол, срубленный «в лапу», представляет собой соединение «в охряп», лишенное торцевой части бревен, выступающих за плоскость стены. В результате такого подхода и получается угол без остатка. Чтобы повысить ненадежность такого соединения, на концах бревен оставляют шипы и гнезда, совокупность которых называют присеком.

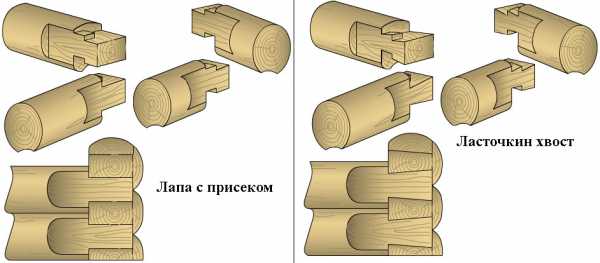

Простая лапа с присеком отличается повышенной продумаваемостью. Избежать этого можно, сделав горизонтальные плоскости врубки наклонными по 2-м направлениям. Такой тип соединения называют «ласточкин хвост». В данном случае шипы, зажатые в срубе соседними бревнами, прочно сцепляются друг с другом именно за счет наличия наклонных плоскостей, которые обеспечивают заклинивание всей конструкции (см. фото).

Рекомендуем посмотреть видео:

Похожим образом производится Т-образное соединение бревен, примеры которого приведены на рисунке:

Вернуться к содержанию ↑

Типы угловых соединений бруса

Угловые соединения брусчатых срубов так же, как и в случае с бревнами, могут делаться «в обло» или «в лапу», то есть с остатком или без.

Вернуться к содержанию ↑

Соединение бруса с остатком

«В обло» брусья соединяются за чет замочных пазов, которые могут быть:

  • Однострочными
  • Двусторонними
  • Четырехсторонними.

Соединение с однострочным замочным пазом предусматривает устройство в каждом бруске надпила в виде поперечного паза. Такой паз выполняется с одной (верхней) стороны и по ширине должен совпадать с поперечным сечением бруса. Чаще всего по этой технологии осуществляется соединение профилированного бруса.

При выполнении соединения с двухсторонним замковым пазом пропилы делают с 2-х сторон – снизу и сверху. Глубина каждого составляет примерно четверть от высоты бруса.

При устройстве четырехстороннего замкового паза пропилы делают со всех 4-х сторон. Наличие поперечных пазов значительно облегчает процедуру укладки венцов – брусья плотно накладываются друг на друга как конструктор, при этом прочность и надежность соединения значительно повышаются. Таковы основные угловые соединения профилированного бруса.

Вернуться к содержанию ↑

Соединение бруса без остатка

Соединения бруса в лапу выполняются в следующих вариантах:

  • Встык
  • На шпонках
  • На коренных шипах.

Одним из самых простых угловых соединений без остатка считается соединение встык. В этом случае брусья просто состыковываются друг с другом торцами и закрепляются при помощи шипованных металлических пластин с гвоздями или скоб. Качество угла и плотность стыковки в данном случае очень сильно зависит от того, насколько хорошо обработаны торцы стыкуемых брусьев – они должны быть идеально ровными. Но даже при самой высококачественной распиловке и шлифовке такой угол отличается подверженностью постоянным поперечным нагрузкам и низкой герметичностью.

Теплопотери через угол, собранный по технологии «встык», очень высоки, поэтому соединение деревянного бруса данным способом не рекомендуется использовать при строительстве бани.

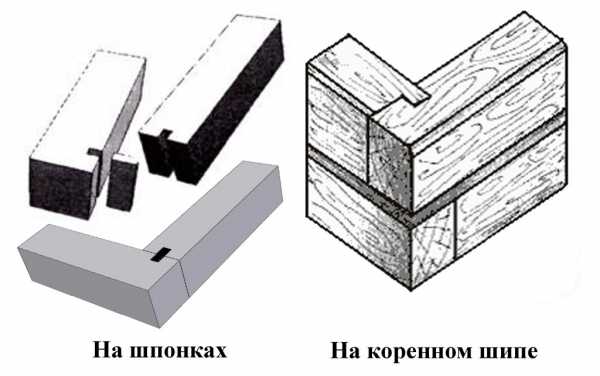

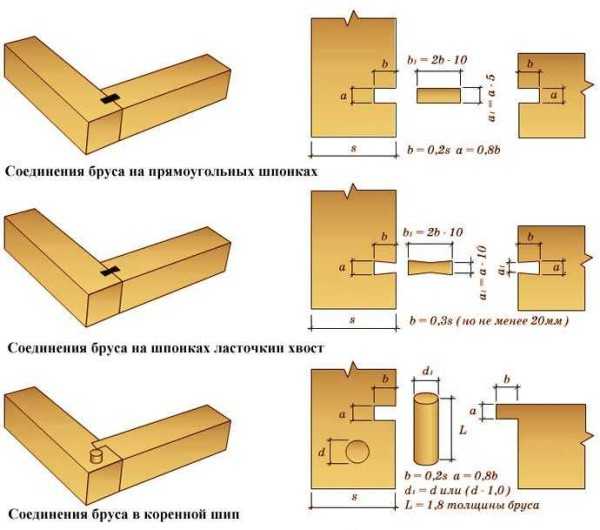

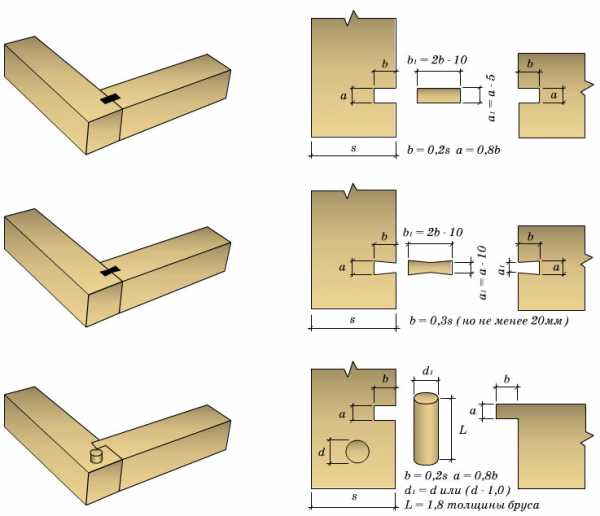

При сборке углов на шпонках для соединения брусьев используется специальный вкладыш из твердых пород дерева. После установки в заранее подготовленные пазы, шпонка не дает перемещаться конструкции из соединенных брусьев. По типу крепления шпонки могут быть поперечными, продольными или косыми. Последние отличаются большей сложностью, но гарантируют более качественный результат.

Соединения бруса в коренной шип – наиболее распространенный тип сборки углов сруба из бруса. В этом случае в торцевой части одного из стыкуемых брусьев делают специальный паз, а на конце другого бруса устраивают вертикальный шип (см. фото). Надежность соединения тем выше, чем больше шипов и пазов. При монтаже в паз обязательно закладывается льноджутовое полотно. Это не только повышает плотность соединения, но и улучшает теплоизоляцию сруба. Кроме того, в каждый угол после укладки очередного венца забивается деревянный нагель круглого сечения.

Предварительно узлы соединения бруса обязательно размечаются по схемам, приведенным рисунке.

Используя в угловых соединениях нагели, курдюки, присеки и прочие соединения по типу «шип в паз», очень важно предусматривать между пазом и шипом обязательные вертикальные зазоры. Это необходимо, чтобы компенсировать неизбежную усадку сруба.

Самое надежная угловая конструкция – это соединение бруса «ласточкин хвост». При этом шип в брусе делается трапециевидной формы. Соответственные очертания придают и пазу, который устраивается на торце соединяемого бруса.

Т-образные виды соединения бруса, при помощи которых в общую конструкцию врубаются капитальные внутренние стены, осуществляются с использованием:

  • Замочного паза на вставном шипе
  • Симметричного трапециевидного шипа – сковородня
  • Прямоугольного трапециевидного шипа – полусковордня
  • Прямого паза на коренном шипе.

Наглядно представить себе, как соединить 2 бруса в Т-образную стену, можно, посмотрев на рисунок.

Вернуться к содержанию ↑

Приемы продольного соединения

В процессе строительства часто возникает необходимость наращивания бруса, то есть продольного соединения 2-х элементов для получения бруса большей длины.

В этом случае используются следующие варианты соединения бруса:

  • В полдерева
  • Продольный шип на шпонках
  • Продольный коренной шип
  • Косой замок.

Соединение бруса «в полдерева» предусматривает устройство выемки на торцах обоих брусьев. Ее глубина равна половине высоты изделия. Для повышения надежности место сращивания обязательно укрепляется при помощи гвоздей, скоб или деревянных нагелей. Но даже после этого применять данный тип продольного соединения при возведении капитальных наружных стен не рекомендуется.

Соединение бруса по длине посредством шипа на шпонках отличается большей прочностью. Использование этого приема подразумевает выточку одинаковых пазов в торцевой части обоих брусьев, подлежащих соединению. Подготовленные таким образом изделия укладываются стык в стык, после чего в совпавшие пазы вставляется шпонка из твердой древесины, что придает соединению дополнительную жесткость.

Продольное соединение бруса в шип практически исключает колебания соединенных элементов в горизонтальной плоскости. Технология в данном случае ничем не отличается от рубки углов на коренном шипе. На торце одного бруса делают паз, на другом – шип.

Наращивание при помощи косого замка – самая сложная операция, но по степени надежности и прочности такое крепление значительно превосходит все остальные. В данном случае очень важно точно соблюсти пропорции элементов косого замка, так как от этого зависит конечное качество стыковки.

hotbanya.ru

Углы сруба: из бревна и бруса, в лапу, в чашу, в охряп, методы сращивания, фото,

Соединение бревен и бруса в углах: способы и схемы, фото,

Если вы решили ставить сруб сами, вам необходимо будет решить, как вы будете соединять бревна или брус в углах. Также нужно будет понять, как при необходимости срастить в длину два бревна или бруса, вставить простенок.

Независимо от того, из чего складывается сруб, есть два типа соединений углах:

  • с остатком (или выпуском) — это когда за местом соединения есть еще некоторый отрезок бревна или бруса;
  • или без остатка.

При рубке с остатком идет довольно большой перерасход материала. Каждый остаток — это не менее 20-25 см. На эти «хвосты» в одном венце уходит 160-200 см. Расход совсем немалый. Но с другой стороны, такую рубку называют «теплый угол», именно потому, что при нормальной конопатке они не выстывают.

Угол в срубе может быть с остатком или без

Рубка сруба без остатка более экономична в плане расхода материала на этапе строительства, но в этом варианте угол — самое промерзающее место. Также при таком способе соединения бревен и бруса в углу сильно сказываются на качестве даже небольшие ошибки. Потому к качеству рубки чаш предъявляются повышенные требования.

Есть большая разница в технологии возведения сруба из бревна и бруса. Бревна имеют округлую форму и без обработки плотно их состыковать невозможно. Потому в нижнем или верхнем венце делают выемку — паз, в/на которую укладывается следующее бревно. Так увеличивают поверхность их соприкосновения. Именно ширина паза и является фактической толщиной бревенчатой стены. От формы паза и точности его исполнения зависит то, насколько теплой будет стена.

С брусом все по-другому. Так как строганый имеет почти одинаковые размеры, а профилированный и клееный без «почти», и грани их плоские, то никакой подгонки и паза не нужно. Потому вся сборка сруба из бруса состоит в формовании соединений в углах. С закупоркой мелких нестыковок успешно справляется межвенцовый утеплитель (джут, пакля, мох ). В результате сруб из бруса складывается во много раз быстрее.

Соединение бревен в углах с остатком

Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.

Сруб в чашу

Как уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».

Разметка чаши верхней и нижней

По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.

Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох). Все эти телодвижения компенсируются тем, что при таком способе рубки осадки просто стекают по боковым поверхностям стены, а они, как правило, хорошо защищены несколькими слоями пропиток и красок .

Виды чаши для соединения бревен в углах

Нижняя чаша может формоваться прямо в срубе: все манипуляции можно делать на уложенном венце. Когда стены подняты уже высоко, при недостаточной сноровке делать это очень неудобно, потому все равно приходится таскать бревна вверх/вниз. Возможно, потому такой способ менее популярен.

Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.

Как сделать стык сруба из бревна в нижнюю чашу показано в ниже. Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.

Устройство очень похоже на школьный циркуль. Также с одной стороны есть острый упор, с другой — карандаш. Также, как в циркуле, винтом фиксируется требуемое расстояние. Выставив концы на нужное расстояние, острой частью ведут по тому бревну, под которое нужно вырезать чашу. Карандашом, соответственно, по тому, в котором будут рубить паз и чашу. Так получают разметку, которую затем наводят маркером. Понятнее станет, когда увидите процесс разметки чаши в .

Собственно теперь о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.

Соединение в охряп

Этот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса ).

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

  • Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
  • Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по 1/2 значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
  • Стесываем (срезаем цепной пилой ). В результате у вас должна получиться такая же картина, как на рисунке а).
  • Берем соответствующие размеры из таблицы и размечаем их на болване.
  • Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).

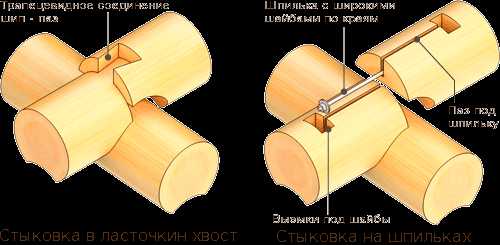

Так выглядит угол из бревен в лапу (ласточкин хвост из-за того, что соединение в виде трапеции)

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом, найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Стыковка бруса с остатком

Самый простой способ стыковки бруса в углах сруба — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».

Соединение бруса в углах с остатком — в полдерева, в курдюк, в охряп

Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.

Соединение бруса в углу без остатка

Есть несколько типов соединения. Традиционно для бань и домов используются «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

Стыковка бруса в углу без остатка: в полдерева и в лапу

Есть еще несколько видов соединения бруса встык. Они не очень надежные и не обеспечивают должной герметичности, хотя и экономны с точки зрения расхода материалов. Для жилых строений используются редко, в основном — для возведения хозяйственных построек.

Простое соединение встык происходит с чередованием. Так угол получается более прочным. Для усиления можно использовать стальные пластины или сбивать брус длинными гвоздями под углом.

Соединение бруса встык

Также есть способы сборки встык со шпонками разной формы.

Еще один способ строительства: по каркасно-брусовой технологии. Тогда в углах и в местах соединения бруса по длине, ставится вертикальная стойка со сформованными в нужных плоскостях пазами. На концах бруса формуется соответствующей формы шип. При укладке приходится «надевать» каждый элемент сверху.

Преимущество в том, что можно все шипы сформовать по единому шаблону, а потом просто собрать все, как конструктор (не забывая укладывать межвенцовый утеплитель). Соединение получается герметичным и вполне надежным, притом самого стыка не видно и вид получается очень привлекательный.

Соединение бруса по панельной технологии: быстро, тепло и надежно

Как соединить бус в длину

Самый простой способ — в полдерева. Его конфигурация и форма аналогичны тем, которые делают при соединении угла. Но недостаток такого метода сращивания в том, что при возникновении продольных сил, которые могут возникать при усушке или подвижках грунта, такое соединение легко разрывается. Образуется сплошная щель.

Соединение бруса в длину

Таким же недостатком обладает косой накладной замок: его легко рассоединить. Если вам необходима надежная стыковка бруса, используйте прямой накладной замок. Как видите, за счет выступа, прижатый расположенными сверху венцами и весом кровли, он будет сопротивляться силам продольного растяжения (и сжатия тоже). Он сложнее в исполнении, но в разы надежнее.

http://baniwood.ru

legkoe-delo.ru

Т-образное, узловое, длинное, видео-инструкция по монтажу своими руками, способы, фото и цена

Все фото из статьи

В процессе построения сруба ключевой операцией является сопряжение бревен между собой или брусьев, поэтому знать все нюансы данной операции просто необходимо. Они выполняются при рубке углов, а также, если нужно нарастить элементы, когда их размеры недостаточны. И в том, и в другом случае используются различные подходы.

Ниже в сжатой форме будет рассказано, как правильно производить длинные соединение бревен и как осуществляется врубка углов деревянной конструкции.

Бревна между собой для надежного строительства можно соединять разными способами своими руками

Способы

Для сопряжения бревен в углах прибегают к соединению с остатком либо же без него. Преимущество второго варианта заключается в получении ровных углов, в то время как в другом случае подразумевается выступление концов за пределы стенной плоскости.

Получается, что в данном случае применяются более длинные бревна, из-за чего расход материала повышается. Но в то же время такой способ обеспечивает более качественную защиту от негативного влияния ветра и дождя, кроме того, конструкция получается более устойчивой.

Узловые соединения бревен с остатком

С остатком

Существует три варианта такого сопряжения:

  1. «В обло» — способ, также называемый креплением «в чашу», отличается своей простотой. При его использовании сверху бревна делается округлой формы чаша, в которую затем и производится укладка поперечного бревна с предварительно подготовленным аналогичным облом.

Данный способ углового скрепления, в свою очередь, подразделяется на несколько подвидов:

В полдереваЧаша в полдерева является простейшим видом соединения, предполагающим, помимо вырубки собственно ее вырубки, изготовление продольного паза. Он необходим для более плотного и надежного настилания очередного венца бревен.
Заовальный гребеньАктивно применяемая разновидность крепления, имеющая небольшой гребень в углублении чаши. Он имеет овальную форму и должен максимально соответствовать конфигурации продольного паза для укладки, который при этом делается не в верхней, а нижней плоскости бревна.
В курдюкСамый технологически сложный из вариантов углового крепления в обло. Инструкция предполагает, помимо заовального гребня, вырубку в чаше дополнительного выступа, идущего вдоль бревна. Данный курдюк соединяется со специальной выемкой, находящейся в нижней части и имеющей поперечную направленность по отношению к продольному пазу.

На фото — стены дома из оцилиндрованного бревна сложены методов – «с остатком»

Совет: для повышения качества соединения верхних бревен с нижними и увеличения устойчивости в вертикальной плоскости используйте нагели, деревянные шпонки, круглого либо прямоугольного сечения.

  1. «В охлоп» — называется также сибирской чашей, от отмеченных ранее видов отличается фактически одним существенным нюансом: вырубка чаши производится не в верхней плоскости, а в нижней. Получается, что при данном варианте выполняют накатывание бревна в угол, а затем слегка прихлопывают уложенный до этого венец.
  2. «В охряп» от предшествующего способа отличается наличием дополнительных выемок с нижней и верхней частей бревна на четверть его диаметра.

Способ соединения бревен без остатка

Без остатка

  1. В этом случае используют соединения по методу «в лапу», который фактически повторяет особенности соединения «в охряп», однако при этом не предполагает наличия выступающих за пределы стенной плоскости бревен.
  2. Для повышения надежности данного вида соединения прибегают к формированию шипов и гнезд на концах бревен, в совокупности именуемых присеком.
  3. Существенным недостатком крепления является высокая степень продуваемости, из-за чего цена строительства увеличивается.
  4. Для предотвращения этого горизонтально ориентированные плоскости врубки делают двухнаклонными, благодаря чему зажатые соседними бревнами шипы надежно скрепляются друг с другом. Данный способ соединения получил название ласточкиного хвоста.

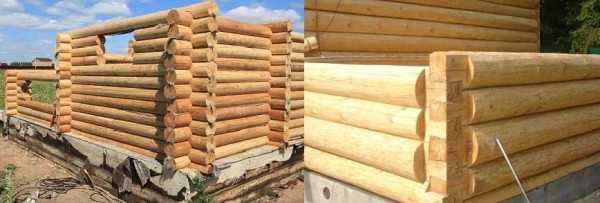

Сборка стен сруба из бревен методом – «без остатка»

Соединения бруса

При работе с данным материалом, как и в случае с бревнами, сопряжение может осуществляться с остатком либо же без такового.

Виды соединений с остатком

Когда части элементов выпирают за пределы плоскости, называется «в обло» и выполняется за счет применения пазов замочного типа, которых существует несколько разновидностей:

  1. Односторонние — в каждом брусе выполняется надпил с верхней стороны, ширина которого соответствует его поперечному сечению.
  2. Двусторонние — подобные выемки делаются как на верхней, так и на нижней плоскости. Они должны иметь глубину примерно в четверть высоты элемента.
  3. С четырьмя сторонами — подразумевает выполнение пропилов с каждого из боков бруса.

За счет пазов поперечного типа в значительной степени упрощается укладка венцов, при этом общая прочность и надежность конструкции существенно возрастает.

Сопряжение бруса между собой с остатком

Без остатка

Брус может скрепляться «в лапу», то есть, без выступающих за границы плоскости концов, следующими способами:

  1. «Встык» — относится к наиболее простым способам соединения в углах. Он подразумевает простую состыковку деталей друг с другом торцевыми концами и закрепление их шипованными пластинами из металла с гвоздями, а также скобами.

Совет: важность приобретает качество обработки торцов брусьев — чем оно выше, тем более плотной получится стыковка и более надежной вся конструкция.

Однако в любом случае для таких углов характерен невысокий уровень герметичности, кроме того, на них ложатся значительные перманентные нагрузки. Также такое крепление приводит к значительным теплопотерям, поэтому применение его при строительстве бани крайне нежелательно.

  1. «С применением шпонок» — крепление предполагает использование особого твердодеревянного вкладыша. Преимущество шпонки, установленной в заблаговременно сделанные пазы, в том, что она предотвращает перемещение скрепленных брусьев.

Методы сопряжений без остатка

  1. «Коренной шип» — наиболее часто применяемый способ. При данном варианте торец одного бруса служит основой для специального паза, а другой — вертикально направленного шипа. Большее число подобных пазов и шипов способствует более высокой надежности конструкции.

Совет: обязательно следует закладывать в пазы льноджутовое волокно, обеспечивающее повышенную плотность соединения и улучшающее теплоизоляционные характеристики сруба.

Во все углы после того, как был уложен очередной венец, забиваются нагели из дерева с круглым сечением.

Из всех применяемых на сегодняшний день угловых соединений брусьев наиболее надежной считается тот, который напоминает хвост ласточки. Он предполагает наличие шипов и соответствующих им трапециеобразных пазов.

Для врубки в капитальных внутренних стен прибегают к использованию Т-подобных соединений с:

  • пазами-замками на вставных шипах;
  • трапециеобразными шипами, имеющими прямоугольный либо симметричный вид;
  • пазами прямого типа с коренными шипами.

Как правильно соединить бревна по длине

Соединения продольного типа

При осуществлении строительных работ нередко длины стандартных деревянных брусьев оказывается недостаточно для выполнения конкретной операции.

В таком случае прибегают к продольному соединению двух элементов, которое может осуществляться несколькими способами:

  1.  «В половину дерева» — с торцов обоих брусьев формируют специальные выемки глубиной в половину высоты материала. Увеличение надежности соединения достигается за счет дополнительного укрепления данного места гвоздями, скобами либо нагелями из дерева.

Так можно соединить брус в срубе по длине

  1. С помощью продольно ориентированного шипа на шпонках – это позволяет создать более высокую прочность соединения. Данный способ предполагает проделывание в торцевых частях двух брусьев пазов одинаковых размеров, в которые затем вставляется шпонка из твердого дерева.
  2. Применение продольно ориентированного коренного шипа является отличным вариантом при необходимости добиться качественного соединения брусьев, лишенного горизонтальных колебаний. В данном случае на торце одного изделия выполняется паз, а другого – шип.
  3. Наиболее сложным и вместе с тем наиболее надежным способом является увеличение длины с применением замка косого типа. При этом удачность стыковки будет зависеть от того, насколько точно соответствуют друг другу элементы данного замка, расположенные на двух брусьях.

Вывод

В статье мы рассмотрели различные сопряжения деревянных элементов между собой, в том числе и т образное соединение бревен. Теперь у вас есть общие понятия по данному вопросу, и вы уже сможете правильно выбрать необходимый вариант.

Рекомендуем предварительно попробовать свои силы на строительстве хозпостроек. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

rubankom.com

Соединения бруса между собой: типы креплений

Важнейшим этапом возведения деревянного дома является строительство сруба. Перед началом строительных работ следует изучить правила соединения бруса между собой. Крепление бруса требуется в таких ситуациях, как формирование угла сруба или удлинение бревен и брусьев, в том случае, если их длины не хватает. В зависимости от ситуации применяются различные методы.

Соединение бруса могут выполнятся разными способами в зависимости от угла, древесины, и длины брусьев.

Типы угловых соединений

Типы соединений бруса при возведении домов из дерева отличаются от стыковки бревен. В современном строительстве применяются 2 типа соединений: как с остатком, так и без. Угловое крепление бревен также выполняется двумя методами: «в чашу» и «в лапу». Крепление в чашу выполняется при помощи системы пазов, которые бывают односторонними, двухсторонними и четырехсторонними. Для этого в каждом элементе делают вырубку с одной стороны, чаще всего сверху. Надпил должен делаться параллельно сечению бруса. Данная схема соединения применяется при постройке домов из клееного бруса, ведь она требует меньше всего усилий.

Соединения бруса в «пол дерева» и «в лапу».

Двухсторонняя пазовая система подразумевает наличие вырубки с обеих сторон бруса. Перпендикулярный пропил должен иметь глубину, равную четверти высоты доски. Хорошее крепление требует внимательной и кропотливой работы плотника, ведь дерево при этом не должно иметь трещин или других дефектов. При изготовлении четырехсторонней пазовой системы пропилы делаются со всех сторон. Это наиболее прочный вариант стыковки брусьев, упрощающий возведение деревянного дома. Стык углов сруба таким способом получается прочным и крепким.

Самым простым и быстрым способом скрепления 2 брусьев является крепление встык. Брусья соединяются между собой и закрепляются при помощи специальных стальных полос, которые крепятся при помощи гвоздей или строительных скоб. Устойчивость и плотность стыка зависит от мастерства плотника. Требуется идеальная подгонка торцов объединяемых деталей. Увы, часто угол получается недостаточно герметичным. Через такое соединение уходит слишком много тепла.

При скреплении брусьев шпонками используется клин из твердой древесины. Установка шпонки позволяет сделать стыки прочными и неподвижными. Прочность определяется и видом шпонки: продольная, поперечная или косая. Косая дает хорошие результаты, однако создать ее бывает непросто. Наиболее популярным и теплоемким способом крепления бруса является коренной шип. Делается оно так: в одном из брусьев выпиливается шип, а в другом — подходящий по размеру паз. Перед соединением деталей в паз кладется уплотнитель из войлока или джутового волокна. Стык выступа и паза должен быть достаточно плотным, чтобы исключить потери тепла.

Используя при соединении деталей шпонок, присек и курдюков, необходимо проследить, чтобы между выемкой и шипом оставались небольшие зазоры.

Типы соединения бруса:
А – простой накладной замок
Б- прирубный замок
В- замок накладной с шипом
Г- замок накладной с углом
Д- натяжной замок
Е- замок сковородник.

Это поможет снижать усадку деревянной конструкции. Еще одним популярным способом формирования угла является крепление «в полдерева». Название это получилось благодаря пропилу доски на половину ее ширины. Так и как при других способах, сборка угла начинается с изготовления отверстий под шпонки.

Соединение бруса, называемое ласточкиным хвостом, является наиболее надежным и прочным. Оно практически аналогично коренному шипу, однако выступ здесь будет иметь форму трапеции. Паз в тогда также будет иметь трапециевидную форму.

Существует еще один подвид «ласточкиного хвоста»: «ласточкин хвост в лапу», когда в одном из брусьев выпиливают выемки в форме трапеции, которые должны соответствовать друг другу. Из-за трудности выполнения этого процесса данный способ в строительстве применяется достаточно редко.

Виды угловых соединений брусьев.

Т-образные типы соединения пиломатериалов для формирования стен сруба и стропил выполняются следующими способами: замочный паз, симметричный шип в виде трапеции, прямой шип, простой паз на коренном шипе, глухой симметричный трапециевидный шип.

Чтобы соединить брусья между собой, потребуются следующие инструменты и материалы:

  • деревянные брусья;
  • нагели;
  • пила;
  • электролобзик.

Вернуться к оглавлению

Выполнение продольных соединений

Соединение бруса с нижнем венцом.

При возведении домов со стенами длиной более 6 м возникает необходимость выполнения продольных соединений бруса. В этом случае рекомендованы такие типы крепления: продольный шип на нагелях, косая замочная система, коренной продольный шип, «в полдерева». Стыкование при помощи нагелей прочное и крепкое. Для его выполнения необходимо сделать соответствующие пазы на концах деталей. Выпиленные брусья устанавливаются встык, в паз вставляется шпонка из древесины, скрепляющая оба бруса.

Крепление «в полдерева» производится так же, как угловое соединение «в полдерева»: концы брусьев выпиливаются на 1/2 их толщины. Надежность повышается при скреплении нагелем, гвоздями или скобами. Это простой способ крепления, однако не самый прочный. Для капитальных стен домов его использовать нежелательно. При креплении «коренной шип» на одной из сторон бруса вырезается шип, а с другой — паз. Крепятся детали так же при формировании угла на коренной шип. Для надежности шип и выемка должны иметь форму трапеции. Увеличение длины брусьев путем косого замка считается сложным способом, однако оно намного надежнее и крепче всех остальных способов.

Вернуться к оглавлению

Способы рубки сруба

Рубка сруба может осуществляться двумя способами: без остатка и с остатком. Делая соединение без остатка, концы брусьев не оставляют за пределами стены, а делают вровень с ней. Стыковка с остатком подразумевает выход концов бревен за пределы стены. Это способ является более затратным способом. Это компенсируется большой теплоемкостью и защитой от атмосферных воздействий. При креплении в курдюк в полости чаши формируется выступ, располагающийся поперек выемки. В другой части бревна делается паз, соответствующий выступу.

Торцевые соединения брусьев без остатка.

Соединение без остатка может выполняться 3 способами: «в охлоп», «в чашу» и «в охряп». Крепление «в чашу» — самый простой и популярный метод. В бревне делается чаша, в которую кладется другое бревно. И так в каждом следующим бревне формируются чаши. Крепление «в охлоп» делается почти так же, как «в чашу». Основное отличие в том, что чаша делается сверху, а не внизу. Самым сложным в плане исполнения является крепление «в охряп». Для его выполнения необходимо сделать выемки с обеих сторон бревна.

Крепление «в лапу» идентично креплению «в охряп», единственным отличием является вырубленная торцевая сторона бревна, благодаря которой формируется угол без остатка. Надежность крепления можно повысить при помощи нагелей и присек. Подобное соединение плохо противостоит ветру, поэтому прямоугольный выруб лучше заменять на трапециевидный.

masterbrusa.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
