Муфтовое соединение арматуры – это метод, с помощью которого происходит скрепление армирующих стержней. Это вполне приемлемая альтернатива методу обычной арматурной вязки.

Несмотря на свою инновационность, данный метод уже получил широкое распространение в многих строительных сферах.

Применение и особенности

Муфтовая система соединения арматурных стержней уже получила стандартизацию. Она позволяет производить фрагментарное устранение стыков в арматурной вязке.

Происходит это благодаря их замене на муфтовое соединение арматуры. Представленный вид монтажа уже получил достаточно широкое распространение при возведении современных зданий.

Соединительные муфты для арматуры исключают проявление каких-либо недостатков, свойственных сварочной сборке конструкций или вязи.

Многие могут сейчас задать вопрос: что это такое — муфтовая арматура?

Муфты для соединения арматуры изготавливают из арматуры трубопроводного типа с малым диаметром.

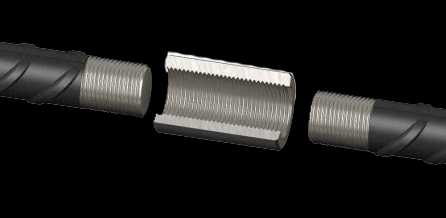

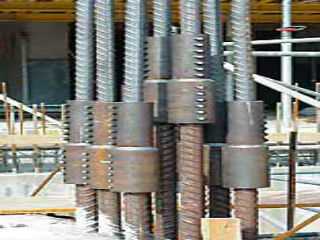

Зачастую такая конструкция снабжается специальной микрорезьбой нужного диаметра. Стыковочные наружные концы изделия изготавливают по типу многогранника – «под ключ».

Сама резьба на арматуре дюймовая, и обладает минимальным шагом. Главным показателем высокого качества армированного соединения является так называемая равнопрочность с основной арматурой.

Исходя из этого, при тестировании разрыв не проходит по стыку. Это обеспечивается благодаря превышению разрывного усилия арматурного соединения над усилием стержня на 20-25%.

Существует альтернативный метод муфтового соединения — в этом случае производится вставка стержней с последующей заливкой цементом, который находится под давлением.

Данный тип соединения мало распространен ввиду ряда существенных недостатков – сложности изготовления, высокой себестоимости и малой прочности полученного соединения.

Еще одним, более распространенным типом соединения при помощи муфты, является технология с применением конических отверстий.

Такие муфты для арматуры снабжаются отверстиями, внутри которых нарезается резьба. Угол конусности данной резьбы может составлять 4-6°, с учетом угла профиля, равного 50-60°.

Этот метод имеет свои недостатки: ввиду изначального отсутствия в конусах резьбы, приходится задействовать специальное оборудование и высококвалифицированный персонал.

Наиболее приемлемым, надежным и малозатратным способом муфтового соединения является соединение посредством нарезки цилиндрической резьбы.

Метод достаточно прост, и при этом гарантированно обеспечивает высокую степень прочности и долговечности сочленения.

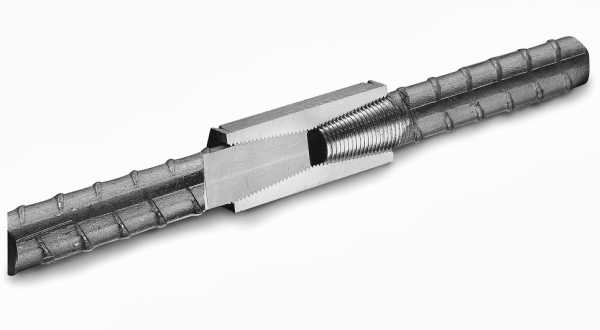

Это достигается благодаря ряду конструктивных решений: внутренние резьбовые отверстия обладают цилиндрической формой,а профиль резьбы – треугольный.

При этом шаг резьбы выполняется в диапазоне от 1,15 до 4 мм, а резьба имеет наружный диаметр от 12 до 58 мм.

Помимо этого, на одном из концов арматурного стержня нет резьбы ответного типа. В ходе применения такого метода соединения, наблюдается заметное снижение металлоемкости изделия.

Необходимый диаметр резьбы для таких изделий составляет от 12 до 58 мм. Это делает возможным сочетание муфт со всеми конфигурациями арматурных стержней, выполненных по требованиям ГОСТа 10884-94.

Стоит отметить, что цилиндрические резьбовые соединения, расположенные на разных сторонах муфты, могут иметь как одинаковый, так и разный диаметры.

Цилиндрические отверстия, в зависимости от модификации, могут обладать одинаковой либо разной глубиной.

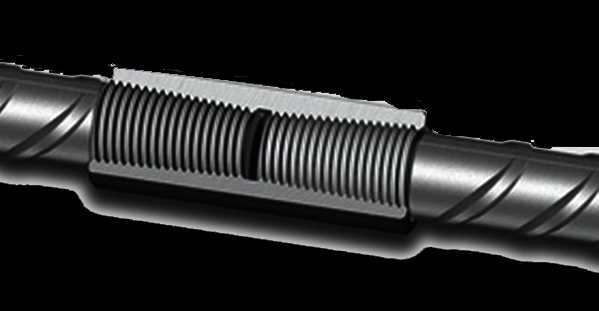

Резьба в них может быть как правой, так и левой, причем внутри одной из сторон отверстия внутри и снаружи могут быть нарезаны разные типы резьбы.

Стандартная модель обладает круглым профилем, при необходимости он может быть многогранным. Кроме того, непрерывно производится пристальный контроль за качеством стыкового соединения и затяжкой.

Это осуществляется с применением динамометрического ключа, и усилие каждой отдельно взятой затяжки при этом является расчетным.

Благодаря применению такого вида соединения достигается значительное сокращение расстояния между арматурными стержнями. Это имеет важное значение при конструировании восходящей и шагающей опалубки.

Такая разновидность муфтового соединения позволяет производить стыковку арматурных стержней, как с одинаковыми, так и с разными значениями диаметров.

Отдельного упоминания заслуживает муфтовое соединение с применением так называемых муфт обжимного типа.

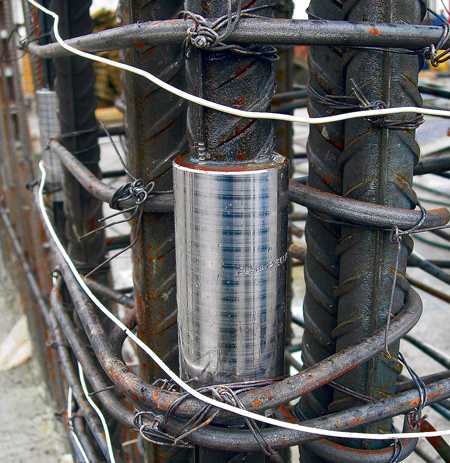

Обжимные муфты для арматуры обеспечивают сочленение в виде двух соединенных стержней арматуры с помощью гидравлического обжима.

Этот метод не применяет специальную предварительную подготовку арматурных концов. Технологическая схема производства обеспечивает высокую степень соединения и высокую конструктивную целостность всей каркасной системы.

Данный метод может быть применен в тех случаях, когда из конструкции выпирают достаточно короткие отрезки арматуры, длина которых не позволяет производить соединение нахлестного или сварного типа.

Соединения арматуры, полученные с помощью метода механической опрессовки, нашли широкое применение в процессе изготовления различных модификаций железобетонных конструкций.

Обжимные муфты предусматривают легкое соединение, как в заводских условиях, так и в условиях строительной площадки.

Для такого вида арматурного соединения под величиной защитного бетонного слоя понимается расстояние от соединительной муфты до грани железобетонной конструкции.

В случае необходимости изначальное положение стержней по желанию может быть подвергнуто изменению.

Это возникает при осуществлении монтажа металлических каркасов с жесткой структурой. Исходя из этого, параметры минимальных величин между защитным бетонным слоем и стержнями будут определяться в соответствии с особенностями габаритных размеров оборудования.

Виды и отличия

Муфты разделяются на несколько видов, и каждый из них отличается особенностями применения и конструкции.

1. Переходные муфты. Применяются при осуществлении стыковки арматурных стержней, которые имеют одинаковый диаметр. Этот способ применим, когда один стержень может выполнить свободное вращение, а его движение по направлению к оси не ограниченно ничем.
2. Позиционные муфты. Применяются в случае необходимости проведения быстрой стыковки арматурных прутьев. Могут соединять между собой криволинейные, изогнутые и прямые арматурные стержни. Зачастую муфты с такими особенностями рабочей конфигурации активно применяются в структуре так называемых сборных каркасов. Для лучшей защиты соединение дополнительно укомплектовано пластмассовой заглушкой.
3. Болтовые муфты. Подвергаются жесткой фиксации при помощи специального прихваточного сварного шва. В их производстве применяются только несвариваемые разновидности стали. Эта разновидность муфты способна обеспечить плавный, и крайне удобный переход от стержня арматуры к шпильке с нарезанной резьбой. При этом прочность и высокая надежность стержня сохраняются на высоком уровне. Этот переход применяется при формировании стяжек, имеющих большую длину.
4. Сварные соединительные муфты и гипсокартон. Применяются в случае получения надежного, быстрого и достаточно простого соединения арматурного стержня с прокатным профилем или другой деталью, выполненной из конструкционной стали.
5. Концевой анкер. Представлен в виде альтернативного решения. Лицевая сторона этой муфты обладает достаточно высоким запасом прочности и устойчивости. Эта муфта способна выдержать нагрузку растягивающего типа. Она возникает при воздействии на арматурный стержень анкера с другой стороны упирающегося в бетон.

Плюсы и минусы

Использование соединительных арматурных муфт имеет ряд достоинств:

• Высокая скорость сборки нужной конструкции без специального оборудования;
• Равномерное распределение прочности между всеми деталями соединения;
• Осуществление предварительной нарезки в обычных мастерских, либо в домашних условиях;
• Сборка при помощи обычных подручных инструментов.

Есть и ряд недостатков. Например, при монтаже сварных муфтовых соединений, требуется непосредственное участие высококвалифицированных специалистов.

Возникают и некоторые сложности в контроле качества. Это приводит к существенному увеличению трудозатрат и общей себестоимости.

Кроме того ввиду перепуска арматурных стержней зачастую происходит перерасход исходного материала.

Цена на муфту для арматуры колеблется в небольших пределах, и обусловлена особенностями исполнения той или иной модификации.

Муфта арматурная, переходная:

• Материал: сталь;
• Диаметр внутренний: от 9 до 12 мм;
• Цена: 1-1,2$  за 1 метр.

Муфта арматурная, позиционная:

• Материал: сварная сталь;
• Диаметр внутренний: от 12 до 16 мм;
• Цена: 1-1,5$ за 1 метр.

Муфта арматурная, сварная:

• Материал: конструкционная сталь;
• Диаметр внутренний: от 12 до 16 мм;
• Цена: 1,5-2$ за 1 метр.

Нюансы монтажа

Технологию механического соединения арматуры посредством муфты достаточно проста:

1. На арматурный стержень наживляется муфта из стали.
2. Исходя из особенностей конструкции и способа монтажа, она обжимается металлическим прессом, сваривается или скручивается со следующим арматурным стержнем.
3. С последующим стержнем повторяется этот же алгоритм.

В конечном итоге времени на монтаж затрачивается сравнительно малое количество времени. При помощи механической стыковки можно соединять арматуру, обладающую разным диаметром.

Нюансы монтажа (видео)

homebuild2.ru

Муфты для арматуры: разновидности, преимущества, особенности применения

Дата: 27 декабря 2016

Просмотров: 3054

Коментариев: 0

Соединительные муфты для арматуры

На протяжении длительного времени на строительных объектах отсутствовала проблема стыковки стержней арматуры, так как основным строительным методом являлось возведение зданий из сборного железобетона. В настоящее время муфты для арматуры востребованы при возведении объектов и сооружений из монолитного железобетона.

Сегодня преобладает и активно развивается технология монолитно-каркасного строительства. Отличительной особенностью и важнейшим моментом этого метода является стыковка арматурных прутков непосредственно на месте выполнения работ. Использование в строительной технологии термомеханического упрочненного проката класса А500С, применяемого в качестве арматуры, обострило актуальность проблемы.

Еще недавно традиционным способом стыковки была сварка, а также стыковка внахлёст с использованием вязальной проволоки. Действующие нормативные документы по проектированию конструкций из железобетона рекомендуют применять муфтовое соединение арматуры для стыковки стержней. Это недорогой и проверенный метод.

Рассмотрим более детально муфты обжимные для соединения арматуры, преимущества метода механической стыковки и его особенности.

Муфтовое соединение трубопроводной арматуры производят из труб малых диаметров

Разновидности муфтовых креплений

Являясь основным звеном инновационного метода монтажа, муфты для соединения арматуры эффективно устраняют локальные стыки. Муфтовый принцип востребован и положительно зарекомендовал себя при возведении многоэтажных объектов, мостов и электрических станций.

Системы крепления арматурных прутков предусматривают различные способы фиксации элементов каркаса:

• Муфтовый узел с внутренней резьбой конического сечения, позволяющий соединять в одно целое арматурные стержни диаметром 12-50 мм.
• Обжимной (безрезьбовой) блок на базе цельного трубчатого элемента, фиксирующий стержни под воздействием специальных фрикционных накладок. Данный способ применяется при необходимости фиксации встроенной в конструкцию арматуру.
• Муфтовая система с двумя стопорящими гайками, фиксирующими винтообразные стержни. Применяется для несущих нагрузку стержней и отличается компактностью. Несмотря на минимальные размеры, муфты данного типа качественно соединяют прутки.

В зависимости от диаметра стержней, соединительные элементы разделяются на типы:

• стандартный вид крепления, позволяющий объединять прутки, соответствующие по диаметру;
• соединения переходного вида, фиксирующие стержни, отличающиеся по размеру сечения;
• комбинированный, позиционный вид крепления.

Муфта для соединения арматуры не требует лишних крепежных элементов

Особенности технологии

Муфтовое соединение арматуры представляет последовательность следующих операций:

• Установка обжимных элементов на арматурных прутках в месте стыка.
• Опрессовка муфты с использованием гидравлического приспособления.
• Проверка качества сборки методом визуального контроля.
• Комплексный контроль качества собранной конструкции.

Соблюдение технологии и применение для механизированной стыковки специальных обжимочных приспособлений позволяет правильно выполнить фиксацию элементов, гарантировать прочность, долговечность арматурной конструкции.

Механическая стыковка применяется для быстрой фиксации соединений. Процесс крепления двух прутков занимает порядка 5-10 минут. За это время производится нарезка резьбы на торцах прутков, центрирование и навинчивание муфты с использованием динамометрического ключа. Данный вид соединения упрощает контроль качества стыков.

Конструкция муфт

Муфты для соединения арматуры изготавливают из труб, имеющих небольшой диаметр, соответствующий размерам прутков. На внутренней поверхности выполняется резьба необходимого диаметра. Внешние поверхности соединения выполняют «под шестигранник», позволяющий использовать ключ.

Согласно мнению экспертов использование муфты для арматурного монтажа считается идеальной альтернативой состыковки стержней внахлест

Все соединительные муфты стандартизированы. Нормы предусматривают выполнение внутренней дюймовой резьбы с минимальным шагом. Прочностные характеристики обеспечиваются при использовании толстостенных труб, позволяющих нарезать резьбу с необходимым шагом и глубиной витков.

Преимущества муфтовых соединений

Обжимные муфты для арматуры, а также муфтовые резьбовые конструкции обладают комплексом положительных моментов, главные из которых:

• возможность соединения прутков, расположенных в пространстве под любым углом наклона;
• высокая интенсивность выполнения сборки с использованием специальных соединительных устройств;
• идентичность стыковочного процесса, качество которого гарантируется технологией и конструкцией соединителей;
• отсутствие повышенного расхода арматурных стержней, присутствовавшего при соединении внахлест;
• возможность неограниченного применения соединительных блоков;
• упрощенный контроль качества стыковки с применением визуальных методов, контролирующих относительное удлинение муфты;
• сохранение целостности арматурного каркаса, независимо от состояния бетонного массива;
• экономия финансовых ресурсов за счет отсутствия необходимости в квалифицированных сварщиках;
• отсутствие опасных сечений и равномерное распределение прочности по длине стержня;
• сокращение сроков возведения объектов, обеспеченное особенностями применяемого оборудования, а не квалификацией строителей;
• применение универсальных приспособлений для нарезки резьбы с помощью штамповки или накатывания.

Затраты на обеспечение необходимого количества стыков, сроки выполнения работ, потребность в рабочей силе и необходимое количество стержней определяют на проектной стадии.

Комплекс преимуществ обеспечивает данному методу стыковки арматуры лидирующую позицию по сравнению с другими, ранее применяемыми, способами соединения прутков. Обжимные муфты для арматуры зарекомендовали себя как простое и эффективное средство, применяемое при возведении современных монолитных каркасов.

Особенности применения инновационной технологии

Муфты обжимные для соединения арматуры позволяют:

• Повысить интенсивность возведения каркаса из арматуры.
• Исключить сварочные работы.
• Обеспечить гибкость принятия проектных решений.
• Отказаться от сборки стержней внахлест.
• Повысить экономические показатели.
• Уменьшить процент армирования.

Итоги

Муфты обжимные для соединения арматуры, наряду с другими конструкциями соединительных элементов, обладают комплексом преимуществ и являются уникальными. Их применение значительно облегчает процесс возведения монолитных сооружений.

pobetony.ru

Соединительные муфты для арматуры

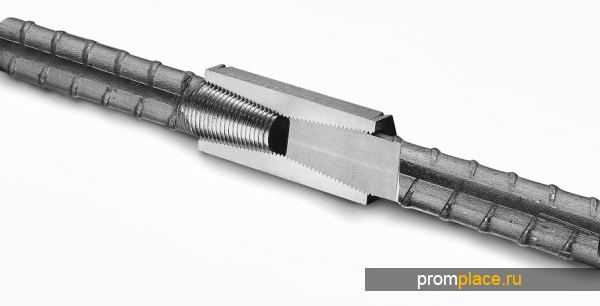

На сегодня основной метод механико-резьбового скрепления арматурных стержней, стандартизированный для использования на территории нашей страны, представлен муфтовой системой, позволяющей фрагментарно устранять стыки на арматурной вязке путем замены их на муфтовое соединение арматуры.

Данный вид сборки масштабно внедряется в современных сооружениях и исключает какие-либо минусы сварочной сборки конструкции и вязи арматурных штырей. Спецификой муфтного монтажа является инновационность, широко востребованная при постройке многоэтажных зданий, гидростанций, мостов, атомных станций.

Данные системы предусматривают разные варианты крепежа к основаниям каркаса:

•    обжимной узел из целой трубы;
•    муфта с коничной резьбой;
•    конструкция под винтообразную арматуру с 2-мя контргайками.

Преимущества муфтовых соединений

• •    возможность многофункционального расположения железной конструкции на месте: вертикальном, горизонтальном либо наклонном;
• •    цикличность процесса сборки каркаса;
• •    повышенная скорость выполнения сборки конструкции при помощи специализированного оборудования;
• •    возможность монтажа стального корпуса независимо от метража, что полностью ликвидирует риск перерасхода корпусных элементов;
• •    отсутствие лимита муфтного соединения арматурных штырей в едином разрезе системы;
• •    простой контроль качества исполнения состыковки корпуса;
• •    строительный каркас в системе какого-либо сооружения – это целостный железный штырь, который не рушится, если слой бетона поврежден;
• •    не нужно выполнять высококвалифицированные сварочные работы;
• •    в зоне стыковки сечение стальной арматуры содержит наименьшую площадь;
• •    гарантировано равномерное распределение прочности соединений, что существенно уменьшает сроки возведения единых систем;
• •    нарезку осуществляют при помощи классических приспособлений в мастерских либо дома;
• •    резьбу создают разными приемами, например — накатка, штамповка и прочее;
• •    собирают арматурные элементы с помощью подручного инструмента;
• •    протекание рабочей среды на поверхность легко решается в результате заделки с помощью льняномасляной пряди.

Себестоимость сборки конструкции закладывается при планировке, среди основных позиций в списке расходов наиболее значимы сроки, уровень трудоемкости процесса, число элементов каркаса и их стыков. Как правило, процесс стыкования пары стержней занимает около 10 мин. Сюда входит продолжительность нарезания резьбы на стержневом торце, центрировка и завинчивание муфты ключом со встроенным силомером. При таком виде сборки значительно упрощается стыковой контроль.

Требуется парное исследование границ по партиям, что несравнимо по трудоемкости с анализом сварных соединений, где часто каждый элемент нужно проверять радиографическим способом. Механический контакт способствует увеличению длины межарматурных промежутков и прекрасно подходит для легкого и быстрого монтажа конструкций.

Особенности соединения элементов с помощью муфт

Муфта для соединения арматуры не требует лишних крепежных элементов. Однако и здесь все-таки есть недостатки. Снижается прочность и надежность монтажа при нарезке резьбы, что сокращает толщину стен конструкции. Следовательно, тонкостенные трубы совершенно не годятся для подобной обработки резьбы. Вообще такая состыковка применяется для продукции с наиболее толстенными стенками. Кроме того, требуется немало стараний, чтобы навертеть муфтовый крепеж на микрорезьбу одновременно с прокладкой.

Применение муфты для стыковки арматуры предусматривает использование разнообразных запорных элементов, представляющих собой задвижку, ограничитель, клапан и прочее. Обжимные варианты обеспечивают прочные равномерные соединения 2-х штырей посредством зажима без спецподготовки торцов. Такая технологическая схема гарантирует хорошую стыковку и полезную непрерывную систему стыка в жестких блоках. Для ее осуществления потребуется наличие непосредственного соединительного устройства, а также гидромеханического спецоборудования.

Технология сборки изделий

1. сборка обжимных устройств на арматурных штырях в предполагаемом месте;
2. опрессовывание узла благодаря гидравлическому прессу;
3. визуальный осмотр и контроль качества комплексного изделия.

Согласно мнению экспертов использование муфты для арматурного монтажа  считается идеальной альтернативой состыковки стержней внахлест, потому что именно она содействует устранению перерасхода металлопроката, а также уменьшению затрат примерно на 27%. Контрольные тестирования доказывают соответствие таких элементов соединительной арматуры строгим инженерным требованиям.

Механизированная стыковка корпуса с использованием простых и расточных переходных обжимочных устройств при соблюдении определенной технологии, правильного обжима и верной подборке изделий гарантирует долговечную прочность сборки.

promplace.ru

Стыковка арматуры: способы соединения

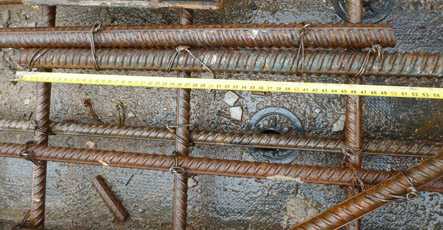

Процесс соединения арматуры, в результате которого получается непрерывное армирование, называется стыковкой.

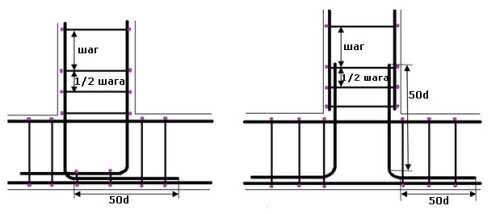

Схема армирования стыков ленточного фундамента.

В современном строительстве существуют разные способы соединения арматуры:

• механический;
• при помощи сварки;
• внахлест без применения сварки.

Преимущества механической стыковки

Данный способ является наиболее выгодным, соответственно, и наиболее часто используемым. Если сравнить процесс механического соединения арматуры со стыковкой арматуры внахлест, то главное преимущество здесь заключается в том, что не происходит значительная потеря материала. Стыковка внахлест приводит к потере определенного количества арматуры (примерно 27%).

Если сравнивать механическое соединение арматуры со стыковкой при помощи сварки, то в этом случае выигрывает скорость работы, на которую затрачивается намного меньше времени. К тому же, сварку должны выполнять только профессиональные сварщики, чтобы избежать некачественной работы, которая в будущем способна привести к негативным последствиям. В итоге, если проводить механическую стыковку, можно значительно сэкономить на оплате труда квалифицированных мастеров.

Еще в результате такого способа соединения получается достаточно прочная конструкция. Получить равнопрочное соединение, используя этот метод, можно при различных погодных условиях и в любое время года.

Вернуться к оглавлению

Процесс механического соединения арматуры

Схема армирования фундамента с ребрами жесткости: 1 — Сетка из рабочей арматуры, 2 — Вертикальная арматура.

Для осуществления стыковки арматуры механическим способом понадобится соответствующий инструмент — гидравлический пресс.

Из материалов потребуется:

• прессованная и резьбовая муфта;
• прутья арматуры.

Технология механического соединения достаточно простая и заключается в следующем:

• на арматурный стержень надевается стальная муфта;
• она обжимается гидравлическим прессом;
• для второго стержня процесс снова повторяется.

В результате времени на создание механического соединения уходит очень мало. Вместо соединительных муфт допускается использование толстостенных стальных труб или муфт, которые имеют перегородку по центру, что значительно упрощает монтаж.

Прочная механическая стыковка возможна для арматурных прутьев разного диаметра. Это осуществляется благодаря наличию сменных штампов в гидравлическом прессе.

Для выполнения данного вида стыковки не нужна помощь профессионалов, справиться с задачей сможет практически каждый. Но существует одно важное условие: работу должны выполнять сразу два человека.

Вернуться к оглавлению

Стыковка арматуры при помощи сварки

Схема поперечного армирования фундамента.

Несмотря на популярность механической стыковки, соединение арматуры при помощи сварки тоже не менее востребовано в строительстве. Существует несколько способов дуговой сварки:

• протяженными швами;
• многослойными швами без применения других технологических элементов;
• с принудительным образованием шва;
• точечная.

Для выполнения этого вида работы понадобятся следующие инструменты:

• сварочный аппарат;
• электродержатели;
• щитки;
• защитные стекла;
• молоток, зубило;
• металлические щетки;
• шлакоотделитель;
• стальная линейка;
• отвес, клеймо.

Основной рабочий материал — арматура.

Сварка арматуры протяженными швами используется для соединения горизонтальных и вертикальных стержней. Такой вид стыковки возможен с накладками или внахлест. Внахлест соединение выполняется протяженными швами, но возможен вариант с применением и дуговых точек. Также есть возможность соединять арматурные стержни с короткой и длинной нахлесткой или двусторонним и односторонним швом.

Сварные стыки накладок с арматурными стержнями бывают короткими или длинными. При этом разрешается смещать накладки по длине. Сварка арматуры выполняется различными фланговыми швами.

В процессе сварки двусторонними швами во время наложения второго с другой стороны соединения иногда возникают горячие продольные трещины. Для предупреждения их появления необходимо тщательно подбирать тип электродов и строго выдерживать технологический режим сварки.

Сварные протяжные швы бывают многопроходными или однопроходными, это зависит от диаметра стыкуемых стержней. Ток для дуговой сварки выбирается в зависимости от вида электродов. Важно учитывать одно условие: в процессе сварки арматуры, расположенной в вертикальном положении, тока необходимо на 10-20% меньше, чем для стержней в горизонтальном расположении.

Вернуться к оглавлению

Сварка многослойными швами

Схема устройства армированного фундамента.

При наличии высококвалифицированных сварщиков или при небольших объемах работы часто используется для стыковки арматуры сварка многослойными швами без применения формующих элементов. Данный способ больше всего подходит для соединения арматуры, расположенной в вертикальном виде. Углы скосов, их направление, притупление и размеры, формы разделки, зазоры между стержнями являются стандартными.

Сварка арматуры многослойными швами выполняется при помощи одиночного электрода. Сварочный шов сначала накладывается с одной стороны разделки, а потом на всю ширину — с другой. Во время заплавления разделки необходимо периодически очищать от шлака наплавленный металл.

Режим для данного вида сварки устанавливается тот, который указан в паспортных данных электродов. В этом случае они обычно применяются с фтористокальциевым покрытием.

Вернуться к оглавлению

Точечная сварка и с принудительным формированием шва

Иногда строительный проект предусматривает проведение сварных швов крестовых соединений арматуры с формированием принудительного шва. Для подобных арматурных изделий применяются стержни из стали, имеющие диаметр 14-40 мм. Предварительно они собираются в кондукторах, что обеспечивает их плотное примыкание друг к другу. Еще можно зафиксировать стержни при помощи прихваток сваркой. Но важно учитывать, что прихватки и кондукторы не должны препятствовать установлению формующих элементов.

Но бывает так, что на многих строительных площадках в процессе возведения монолитных конструкций из железобетона в виде арматурных изделий используются каркасы и сетки, которые изготавливаются на месте. В них присутствует масса разнообразных крестовых соединений, которые соединяются при помощи точечной дуговой сварки.

Использование многих марок стали ограничено по причине особенности процесса сварки. Когда она проводится точечно, в контактах крестовых соединений стержней довольно быстро от наплавленного металла отводится теплота, что провоцирует местное закаливание стали, в результате чего она становится хрупкой. К указанному термическому воздействию особенно чувствительны низкоуглеродистые и среднеуглеродистые арматурные стали.

Вернуться к оглавлению

Стыковка внахлест без сварки

Наиболее распространенную арматуру класса А400 А-III соединять, используя сварку, нельзя. Для того чтобы ее состыковать, используется еще один способ, при котором такая работа не используется. Соединение осуществляется благодаря стандартным крюкам или лапкам.

В процессе такого метода стыковки расходуется больше материала. Но, что довольно удобно, не требуется дополнительное оборудование, инструменты и материалы.

Нахлест стержней арматуры осуществляется на длину, которая способна обеспечить передачу расчетных усилий от одного стержня к другому. Стыки арматуры, соединяемые внахлест, должны быть равны длине перепуска, величина которого обозначена в СниП 52-01-2003.

В вышеуказанном пособии указаны определенные варианты соединения стержней арматуры внахлест без сварки. Возможна стыковка:

• прямых концов стержней периодических профилей;
• прямых концов стержней с установкой, которая расположена на длине нахлестки или с приваркой;
• загибов на концах (лапок, петлей, крюков).

Данные виды соединения применимы для соединения арматуры, имеющей номинальный диаметр до 40 мм. Гладкая арматура, которая работает на растяжение, соединяется при помощи крюков, петель, приваренных поперечных стержней или специальных анкерных устройств.

moifundament.ru

Муфтовые соединения арматуры — Заметки Прораба

1. Время монтажа.
На ролике, с сайта производителя, рабочие (по всей видимости американские) соединяют арматуру внахлест и вяжут её плоскогубцами! Потом декларирует человек: после внедрения муфт, время монтажа значительно сократилось. Ещё бы, у нас даже таджики уже ни плоскогубцами, ни гвоздями не вяжут.
По существу. Время монтажа практически одинаковое. Но следует учитывать, для муфтовых соединений предварительно нужно нарезать резьбу и прикрутить муфту. По сути времени на муфты тратиться больше. Но не значительно.

2. Переармированность конструкции в зоне соединений.
Да, полностью согласен. При стыковке внахлёст увеличивается количество стержней в месте соединения:

но не вдвое, как показано, а на половину, т.к. соединения делаются вразбежку. Иногда даже небольшое увеличение стержней в сечении создает проблемы, это явный плюс муфтам.

3. Стоимость.
Стоимость муфтового соединения складывается из станка, для нарезки резьбы (+ электричество) и самих муфт.
Стоимость при соединении внахлёст —  главным образом перерасход арматуры (40 — 45 диаметров соединяемой арматуры) на одно соединение.

По сути надо сравнить стержень длинной в 45 диаметров, со стоимостью муфты. На неделе узнаю стоимости у нас по области и напишу всё в цифрах.

Нашел на одном из сайтов аналогичный расчёт по Украине.

Вывод.
Из расчетов видно, что использовать муфтовые соединения для арматуры меньше 26 диаметра не выгодно. А если учесть что при строительстве монолитного дома основной является арматура 10 — 12 диаметра, то нет смысла заморачиваться. Покупать и устанавливать станок на стройплощадке, для монтажа только муфт на арматуру от 26 диаметра и выше тоже не вижу смысла, а делать все на муфтовых соединениях боюсь приведет к перерасходу денежных средств.

Ещё один минус муфтовых соединений — они усложняют монтаж уже связанных арматурных каркасов. Для этого необходимо использовать позиционные муфты, которые дороже.

andrey-zhivov.livejournal.com

Соединение арматуры без сварки: способы и типы

На сегодняшний день все нормы и правила, а также типы соединений арматуры прописаны в СНиП. Их четкое соблюдение позволяет свести на минимум риски дальнейшей эксплуатации несущих конструкций.

Различают четыре основных вида соединения арматуры: сварочный, соединения «внахлест», обжимные муфты и резьбовые механические соединения.

Виды соединений арматуры

1) Ванная и ванно-шовная сварка

Сущность ванного способа сварки заключается в том, что тепло свариваемым стержням передается не непосредственно под воздействием электрической дуги, а через ванну из жидкого металла. Эта ванна создается за счет расплавления металла электрода и частичного расплавления металла стержней у их торцов. Чтобы предупредить растекание расплавленного металла при сварке, применяют специальные стальные подкладки и накладки, а также инвентарные медные формы. Наплавленный в ванну металл соединяется с расплавленным металлом стержней и образует сварной стыковой шов; при этом стальная подкладка или накладка остается в готовом шве как часть стыка, а медную форму удаляют и используют многократно.

Ванношовная сварка, как способ равнопрочного стыкования строительной арматуры, не имеет перспектив уже в обозримом будущем ввиду наличия непреодолимых качественных ограничений по некоторым присущим ей параметрам, а именно:

• Стоимость соединения;
• Скорость подготовки соединения;
• Объем и способ контроля;
• Квалификация персонала
• Тенденция к использованию термически упрочненной арматуры;

Муфтовые механические соединения Ancon обеспечивают аналогичное качество соединения, не имеют подобных ограничений и позволяют решить строительную задачу любой степени сложности.

2) Соединения «внахлестку»

Соединения «внахлестку» не всегда являются подходящим средством связывания арматуры. Такие способы соединения арматуры (вязка арматурных перепусков) не совсем выгодны – много времени уходит на вязку, что приводит к большему насыщению в бетоне из-за увеличения количества используемых стержней. Соединения «внахлестку» зависимы от бетона при передаче нагрузки. По этой причине любое ухудшение целостности бетона может существенно повлиять на характеристику соединения.

Механические соединения Ancon могут упростить конструкцию и изготовление армированного бетона и уменьшить количество требуемой арматуры. Прочность механического соединения не зависит от бетона, в котором оно размещено, и оно будет сохранять прочность, несмотря на потерю покрытия в результате ударного повреждения или при землетрясении.

3) Обжимные муфты для соединения арматуры

Обжимное муфтовое соединение арматуры нельзя назвать технологией, которая повторяет заявленное качество вне зависимости от условий эксплуатации. Имеются случаи агрессивного поведения гидроприводов, которые норовят пробиться каску работающему персоналу и учинить травму на производстве.

4) Резьбовые механические соединения арматуры Ancon

Инновационное резьбовое соединение арматуры без сварки, благодаря множеству положительных моментов, быстро завоевала доминирующую позицию на соответствующем рынке и повсеместно используется для сооружения многоэтажных зданий, атомных и гидроэлектростанций, мостов и прочих массивных строительных объектов (I и II уровня ответственности).

В отличие от устаревших методов (сварка, вязка), резьбовое соединение продольной арматуры без сварки используется с арматурными стержнями различного диаметра.

Применение резьбовых соединений арматуры в монолитных конструкциях обеспечивает дополнительную прочность, а также экономит металлопрокат (до 20%). Технология также повышает сейсмостойкость и долговечность ЖБИ, одновременно уменьшая нагрузку на фундамент. Такие способы соединения арматуры позволяют сократить время монтажа, заметно снизив общие сроки строительства.

Виды соединения арматуры Ancon

Механическое соединение арматуры Ancon CXL с параллельной резьбой
Муфты соедетельные для арматуры Ancon CXL предназначены для поперечного соединения несущей арматуры. Имеют самые малые габаритные размеры, в тоже время обеспечивают равнопрочное соединение строительной арматуры. Диаметры соединяемой арматуры – 12; 16; 20; 25; 28; 32; 36; 40; 50. для соединения прутков металлопроката разного диаметра возможны переходные муфты для арматуры.

Стыковка арматуры Ancon TT с конической резьбой
Муфты для механического соединения арматуры с конической резьбой разработаны для использования в подавляющем большинстве случаев, в которых необходимо выполнить соединение арматурных стержней. Муфты предназначены для установки на стержни диаметром от 12 до 50мм.

Способ соединения арматуры Ancon MBT
Безрезьбовые механические муфты предназначены для соединения неподготовленной арматуры диаметром от 10 до 40 мм. Арматура закрепляется внутри муфты при помощи двух фрикционных накладок и по мере затяжки срезных болтов их конические торцы врезаются в материал стержней. Муфты для стыковки арматуры МВТ особенно удобны в тех случаях, когда арматура уже установлена в конструкции.

Технология монтажа

Как правило, установка муфт на арматурные стержни с подготовленной резьбой выполняется на арматурном участке, и стыковые соединения арматуры закрываются пластиковыми колпачками.

Нарезанные концы соединяемых арматурных стержней закрываются пластиковыми или резиновыми защитными колпачками.

После того, как стержень будет наживлён на муфту, затягивание соединения выполняется ключом с регулированием предельного момента.

ems-ancon.com
