Производство промышленных горизонтальных и вертикальных смесителей сыпучих материалов с гарантией смешивания.
Основные типы производимых смесителей:
-ленточный шнековый смеситель встречного потока, объемом смешивания до 15м3 серии СГл
-лопастной смеситель сухих и влажных продуктов и смесей с один или двумя валами, серии СГлп
-вертикальный шнековый смеситель серии СВш сухих смесей
-вертикальный конусный лопастной смеситель серии ВС
-вращающийся барабанный смеситель сыпучих продуктов и смесей

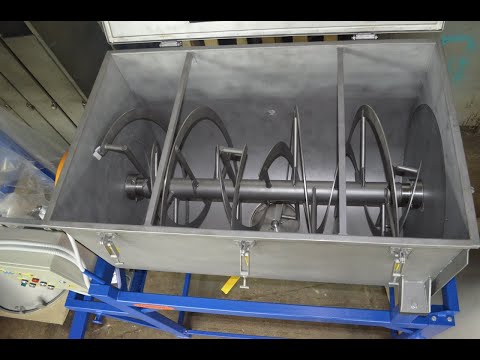

Горизонтальные ленточные смесители сыпучих материалов серии СГл
| Модель горизонтального ленточного смесителя | СГЛ-0. 05 | СГЛ-0.1 | СГЛ-0.2 | СГЛ-0.3 | СГЛ-0.5 | СГЛ-1 | СГЛ-1.5 | СГЛ-2 | СГЛ-3 | СГЛ-4 | СГЛ-6 | СГЛ-10 | СГЛ-15 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Эффективный объем смешивания смесителя, л | 30 | 80-100 | 200 | 300 | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | 6000 | 10000 | 15000 |
| Максимальный объем смешивания смесителя, л | 50 | 130 | 270 | 420 | 620 | 1200 | 1650 | 2300 | 3250 | 4200 | 6300 | 10800 | 16000 |
| Мощность привода* смесителя, кВт | 1.5 | 2.2-3 | 3-4 | 4-5.5 | 5.5-7.5 | 7.5-11 | 15 | 22 | 37 | 45 | 60 | 90-110 | 150 |
| Время смешивания ленточного смесителя, мин* | 10-15 | 10-20 | 10-20 | 10-20 | 10-20 | 15-35 | 15-35 | 15-35 | 15-35 | 15-35 | 15-35 | 15-45 | 15-45 |
Смеситель шнековый сыпучих продуктов и смесей с разнонаправленной лентой горизонтального типа, изготавливается для объемов перемешивания от 50 -15000л.
Материал изготовления нержавеющая сталь, углеродистая сталь. Сварочные швы пассивируются, механической очистке не подвергаются. Мощность привода ленточного смесителя СГл зависит от характеристик смешиваемого материала и подбирается индивидуально.
Дополнительно горизонтальные смесители комплектуются шиберной, ножевой электро или ручной задвижкой, шнековой выгрузкой, транспортерами и конвейерами подачи и выгрузки смесей, тензодатчики, магнитный улавливатель на выгрузке, системой увлажнения продукта, установка скребков на шнек, рубашка обогрева смесителя, рубашка утепления, шкафы управления.
Ленточный смеситель сыпучих и влажных продуктов представляет из себя сварной корпус, который содержит шнек и ленточную разнонаправленную мешалку. Мешалка имеет внутренние и наружные лопасти. Направление лопастей внутренних и наружных — противоположное, при этом направление навивки лопастей с левой и правой стороны так же противоположное. Шнек содержит с правой и левой стороны лопасти с противоположной навивкой, а так же две прямоугольные лопатки посередине.
Мешалка ленточного типа, вращаясь и посредством наружных лопастей направляет часть продукта к середине корпуса смесителя, при этом же мешалка внутренними лопастями направляет другой находящийся слой в смесителе в противоположном направлении (к торцовым стенкам корпуса). Так же оба слоя продукта перемещаются и радиально, каждый в своём направлении. Лопасти шнека направляют в свою очередь, продукт к центру смесителя. В центре смесителя продукт за счет прямых лопаток выталкивается в зону действия мешалки. Таким образом, происходит перемешивание в смесителе. Выгрузка продукта из смесителя производится с помощью тягового винта, перемещает шибер до упора.

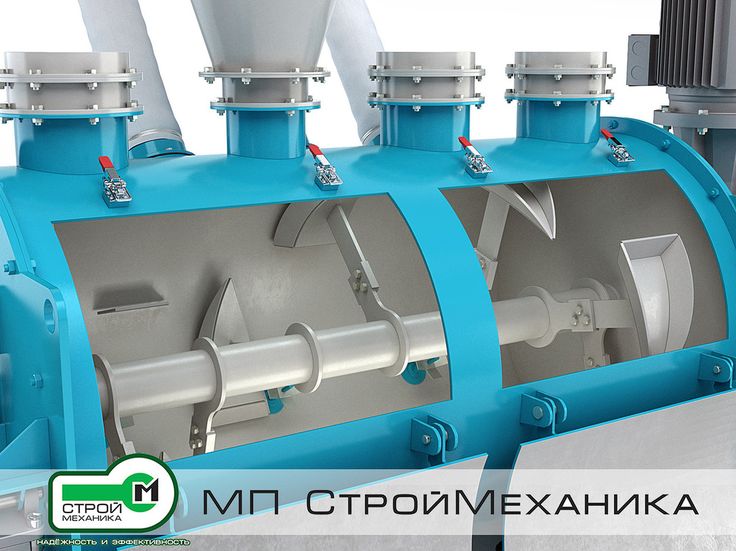

Лопастные горизонтальные одновальные, двухвальные смесители сыпучих и влажных смесей серии СГлп.
| Модель горизонтального лопастного смесителя | СГлп-0.05 | СГлп-0.1 | СГлп-0.2 | СГлп-0.3 | СГлп-0.5 | СГлп-1 | СГлп-1.5 | СГлп-2 | СГлп-3 | СГлп-4 | СГлп-6 | СГлп-10 | СГлп-15 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Эффективный объем смешивания смесителя, л | 30 | 80-100 | 200 | 300 | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | 6000 | 10000 | 15000 |
| Максимальный объем смешивания смесителя, л | 50 | 130 | 270 | 420 | 620 | 1200 | 1650 | 2300 | 3250 | 4200 | 6300 | 10800 | 16000 |
| Мощность привода* смесителя, кВт | 1. 5 | 2.2-3 | 3-4 | 4-5.5 | 5.5-7.5 | 7.5-11 | 15 | 22 | 37 | 45 | 60 | 90-110 | 150 |
| Время смешивания ленточного смесителя, мин* | 10-15 | 10-20 | 10-20 | 10-20 | 10-20 | 15-35 | 15-35 | 15-35 | 15-35 | 15-35 | 15-35 | 15-45 | 15-45 |
Горизонтальные лопастные одновальные, двухвальные смесители сыпучих, влажных смесей используются для грубого смешения твердых, плотных смесей, увлажненных смесей и жидкостных растворов,для производства однородных смесей сухих веществ, таких как зерновые, мука, зерно, хлопья, очищенные маты, минералы и порошкообразные вещества, целлюлоза. Смесь в лопастном смесителе возможно увлажнять с помощью распылительных устройств. Горизонтальные лопастные смесители так же широко нашли применение в производстве комбикорма, премиксов, экстрактов, пищевых продуктов, в строительстве, отделочных работ, для смешивания строительных растворов, шпатлевок, бетонных смесей.
Лопастной одновальный, двухвальный смеситель изготавливается в соответствии с требованиями заказчика.
Описание и принцип работы горизонтального лопастного смесителя: Смеситель — обеспечивает смешивание смеси за счет подъема смеси лопаткой и опракидывания при этом частицы смеси совершают вращательное движение и столкновение, трение между собой и перемещаются от боковых стенок к центру. Вал горизонтального лопастного смесителя представляет собой цельно сварную конструкцию,где установлены лопатки которые могут регулироваться как по углу наклона, так и по высоте. При абразивном износе или при необходимости корректировки качества смеси, лопатки смесителя делаются съемными. Лопатки лопастного смесителя, помимо функции смешивания, также могут выполнять функцию очистки стенок смесителя от смеси.
Материал изготовления смесителя — нержавеющие стали, комбинированные и углеродистые стали.
Внутренняя поверхность смесителя — полированная, матовая, внешняя поверхность смесителя полированная, матовая.
Дополнительные опции при заказе лопастного горизонтального смесителя:
-Загрузочная решетка
-Магнитная решетка на выходе
-Форсунки для подачи жидкого продукта
-Рубашка обогрева лопастного смесителя
-Шнековая выгрузка продукта на определенное растояние
-Тензодатчики
-Площадка обслуживания
-Шкаф управления
-Шиберный электро или ручной затвор на выгрузку из смесителя

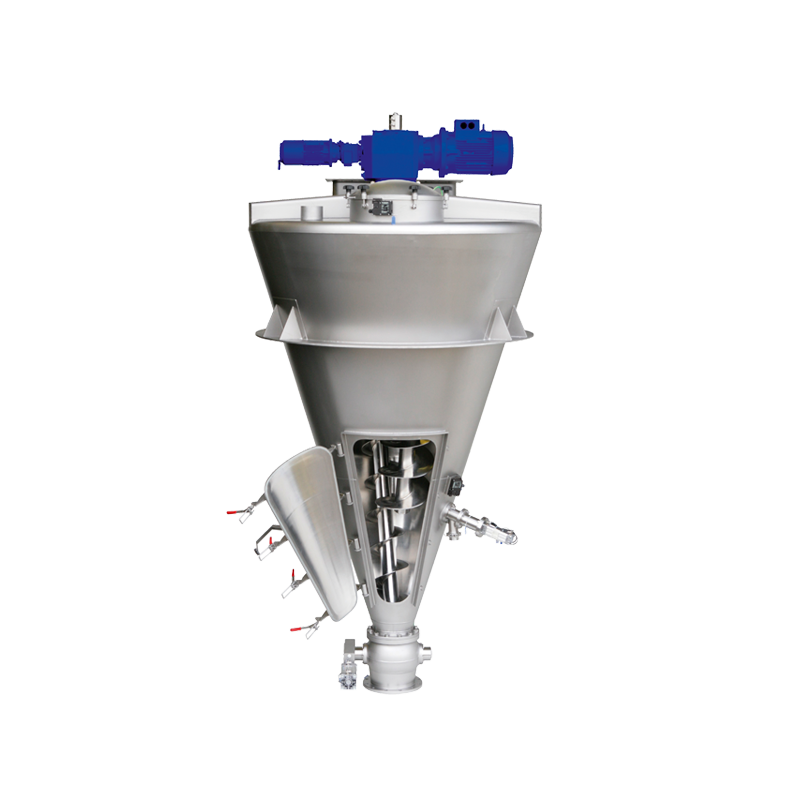

Производство вертикальных конических смеситель сыпучих смесей серии ВС
Назначение вертикального лопастного конического смесителя: усреднение сухих смесей всех фракций до высокого коэффициента (97%) качества смеси.
Вертикальные конусные лопастные смесители эффективны, когда мелкие микроэлементы должны смешиваться в больших количествах основного материала.
Принцип работы конусного смесителя: смесители имеют коническую форму, оснащенную центральным ротором лопастного, шнекового типа. Центральный ротор с лопастями, создает комбинацию вертикального, осевого и радиального трехмерного движения в камере смешивания.
Когда происходит вращение, ротор с лопатками создает комбинацию вертикального и осевого движения в камере смешивания. Лопатки смесителя, аккуратно направляют смесь на поверхность основной смеси, где он рассредотачивается и гравитационное притяжение в центре смесителя заставляет продукт возвращаться вниз, создавая непрерывное движение в течение всего цикла смешивания, даже на низкой скорости.Процесс смешивания или усреднения, может быть оптимизирован путем управления энергией смешивания, которая может быть достигнута путем регулировки скорости вращения.
Достоинства конического смесителя:
— доступная конструкция смесителя, простота очистки и минимальное загрязнение между партиями продукта
— быстрое и эффективное перемешивание смеси, что означает высокую производительность конического лопастного смесителя
— высокий коэффициент качества смеси за короткое время
— совмещение различных процессов в одном смесителе(смешивание, усреднение, сушка, реакций)
Производство наклонных барабанных смесителей для смешивания сыпучих продуктов.
Производство смесителей вихревых для эффективного смешивания.
Вихревые смесители — предназначены для смешивания сухих и влажных материалов в том числе гранулированных, а также для приготовления формовочных смесей.
Смеситель представляет из себя открытую цилиндрическую емкость с приводом для вращения и отдельно установленную мешалку, которая вращается противоположно вращению емкости, также установлен неподвижный нож.
Смеситель изготавливается объемом чаши от 50 до 3000л. Материал изготовления углеродистая сталь, нержавеющая сталь, а также футировка стенок чаши полиуретаном.
Производство смесителей горизонтальных лопастных — предназначен для грубого смешивания сыпучих и влажных продуктов таких как торф, песок, раствор бетона и приготовление прочих растворов и составов.

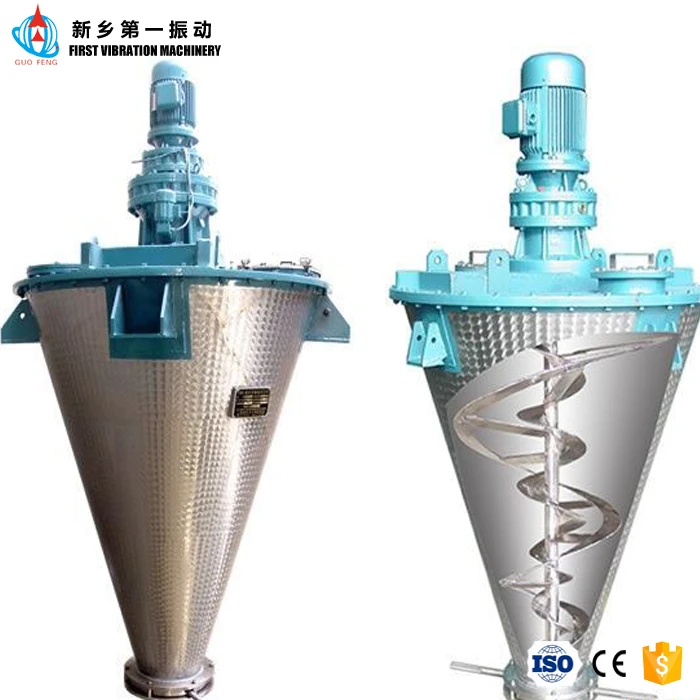

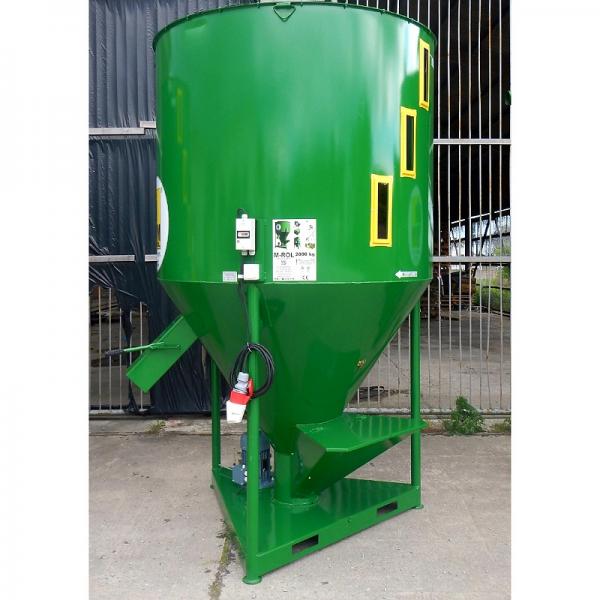

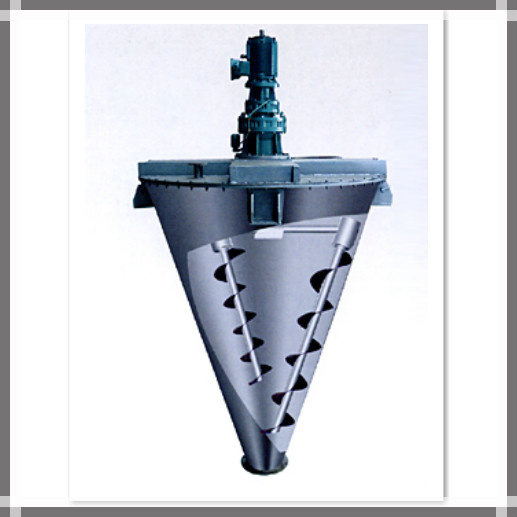

Производство вертикальных шнековых смесителей сыпучих продуктов типа СВш.
Бункер смеситель вертикальный шнековый — предназначен для получения однородной смеси из сухих измельченных компонентов продукта, например комбикорма и пищевых добавок.
Дополнительно на смесители сыпучих продуктов устанавливается рубашка обогрева/охлаждения, шнековая выгрузка, пневматическая выгрузка и другое дополнительное оборудование. По требованию заказчика смесители сыпучих продуктов комплектуются шкафами управления, электродвигателями взрывозащищенного исполнения.
Смесители сыпучих материалов и смесей..
В каталоге оборудования:
скачать опросный лист
Смеситель сыпучих материалов является неотъемлемой частью рабочего процесса при производстве во многих секторах промышленности.
От него зависит качество конечного продукта.
Без применения смесителей для сыпучих материалов на предприятии невозможно добиться однородности сырья и соблюдения техники изготовления того или иного продукта.
Применение смесителей:
- Измельчение (для измельчения больших кусков используются дробилки)
- Смешивание
- Смачивание
- Окусковывание
- Грануляция
- Разрушение агломератов
- Изготовление суспензий
- Для химических процессов
- Стерилизации
Смесители следует подбирать исходя из специфики смешиваемых продуктов:
- Для смешивания твердых мелких частиц подходят смесители с движущимся корпусом (смешивания в таких аппаратах происходит за счет перемещения смеси внутри барабана),
- Для смешивания крупных частей, агломератов требуется смеситель со статичным корпусом, внутри которого находятся измельчающие и одновременно перемешивающие лопасти.
По принципу действия смесители для сыпучих продуктов делятся:
- Непрерывного действия, когда одновременно происходит смешивание продукта и его продвижение к разгрузочной горловине, подходя к которой масса достигает однородности.
- Порционные смесители для сыпучих материалов перемешивают компоненты продукта до однородной консистенции и уже после окончания цикла происходит разгрузка готовой массы.
Типы смесителей по форме:
Горизонтальные смесители предназначены для последовательно периодического и непрерывного смешивания сыпучих материалов. Данные смесители могут применяться для смешивания сухих компонентов, для смачивания, хранения липких смесей, добавления масла и других жидкостей в сухие смеси и порошки, разрушения агломератов.
Вертикальные смесители сыпучих материалов и смесей точны и универсальны, но более всего они подходят для обращения с чувствительными к нагреванию и хрупкими продуктами.
Конические смесители состоят из двух усеченных конусов, соединенных цилиндрической обечайкой. В конических смесителях для сыпучих материалов эффективность смешивания достигается благодаря перемещению продукта вдоль вертикальной оси, с изменением (расширением, сужением) площади смешивания.
По механизму смешивания:
Ленточные смесители.
Смешивание производится ленточными спиралями, которые не только перемешивают, но и передвигают смешиваемый материал. В смесителях непрерывного действия лопасти закрепляются на валу по винтовой линии, что обеспечивает одновременное перемешивание и перемещение продукта вдоль вала . Смесители могут быть как одинарными , так и двойными и более, а также равнонаправленными.
Лопастные смесители.
Продукт обычно перемешивается при периодической загрузке продукта. Это смесители с наиболее высоким уровнем равномерности перемешивания сыпучих материалов и смесей т. к. применяется равноскоростное движение перемешивающего органа с близким прилеганием кромок перемешивающих лопастей к стенкам смесителя, в отличие от горизонтальных и вертикальных шнековых смесителей.
Шнековые смесители.
Могут быть периодического и непрерывного действия . Рабочий орган — шнек. Основным преимуществом является бережное перемещение продукта без нарушения целостности структуры кусочков . Транспортеры такой конструкции отличаются достаточно высокой производительностью . Продукт загружается через загрузочное отверстие , подхватывается лопастями шнека и перемешается к выгрузочному отверстию .
Перемещение может производится как горизонтально , так и под углом к поверхности .
Смесители в которых используется вакуум или давление применяются для химических процессов, стерилизации, создании суспензий.
Так же по количеству рабочих органов смесители можно разделить на двухвальные и однововальные.
