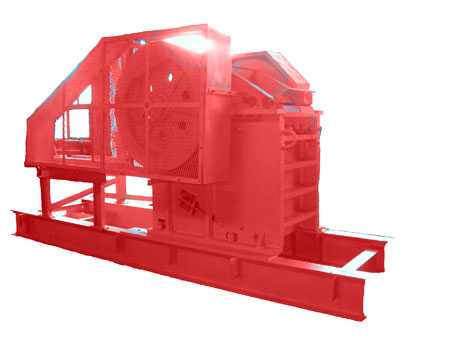

Щековая дробилка СМД-110 (ЩДС-6х9)
Дробилка щековая СМД-110А предназначена для переработки базальта, гранита, диабазы, габбро, мрамора, доломита и других твердых пород с высокими показателями абразивноси. Применяется для дробления горных пород с пределом прочности при сжатие до 300 МПа.
Техническая характеристика щековой дробилки СМД-110.
- Модель СМД-110А
- Типоразмер ЩДС-6х9
- Приемное отверстие 600х900 мм.
- Размер входного куска до 500 мм.
- Ширина разгрузочной щели 75-130 мм.
- Производительность дробилки 58-104 м3/час.
- Мощность 75 кВт.
- Масса составляет 18,7 тонны
- Габаритные размеры 3000\2500\2600 мм.
Габаритные размеры – плиты дробящие смд-110а (ЩДС-6х9):
- Плита дробящая подвижная смд-110 (смд-110а): l x b x h составляет 1650 x 910 x 125
Материал 110Г13Л, ГОСТ 977-88.
- Плита дробящая неподвижная смд-110 (смд-110а: l x b x h составляет 1580 x 915 x 150
Материал отливки: сталь 110Г13Л, ГОСТ 977-88.
Дробилка щековая СМД-110 предназначена для переработки базальта, гранита, диабазы, габбро, мрамора, доломита, известняков, песчаников и других твердых пород с высокими показателями абразивноси. Применяется для дробления горных пород с пределом прочности при сжатие до 300 МПа.
Дробилка СМД-110 — универсальный механизм дробления, используется для измельчения пород любой крепости. Как и во всех дробилках данного вида, дробление происходит в результате сжатия кусков материала между двумя щеками, что приводит к их измельчению на меньшую фракцию. Сфера применения СМД-110 – это раздробление крупных и средних кусковых материалов, в редких случаях более мелких. Дробилка СМД-110 справедливо является самой надежной среди механизмов этого типа.
Плюсом данной дробилки является приспособленность для дробления глинистых материалов высокой прочности и абразивности (предел крепости на сжатие до 2500 кгс/см2). Устройство дробилки очень простое, общее количество деталей невелико.
Преимущества СМД-110:
- Высокая надежность и эксплуатационные качества.
- Механизм имеет простую конструкцию и надежен в использовании.
Принцип действия дробилки был разработан еще ХХ веке и до сих пор не превзойден.

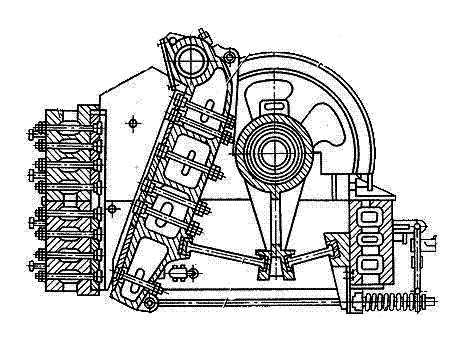

Детали щековой дробилки СМД-110:
- плита распорная смд-110А,
- плиты дробящие смд-110А,
- боковая футеровка,
- движущаяся щека,
- шкив,
- эксцентриковый вал,
- запирающая пружина, упор,
- сухарь смд-110А,
- клинья.
|
Дробилка СМД-110 А предназначена для крупного дробления горных пород с пределом прочности на сжатие до 300 МПа. К основным преимуществам щековой дролбилки можно отнести: малая площадь занимаемая им, монтаж и демонтаж производится быстро и легко, что позволяет применять его в составе мобильных дробильно-сортировочных установок. Щековые дробилки можно отнести к самым древним дробильным установкам. Самая первая щековая дробилка была создана в середине 19 века в Соединенных Штатах Америки. У всех щековых дробилок принцип работы один и тот же. Он основан на сжатии материала рабочими поверхностями дробилки (щеками).
|
mpchb.ru
Документ энциклопедии Стройтех, Категория: Дробилки
Технические характеристики ДРОБМАШ СМД-110А
Габаритные размеры ДРОБМАШ СМД-110А
Двигатель ДРОБМАШ СМД-110АЭксплуатационные характеристики ДРОБМАШ СМД-110А
DROBMASH SMD-110A|DROBMASH СМД-110А|SMD-110A|Дробилка ДРОБМАШ СМД-110А|Дробилка СМД-110А|ДРОБМАШ СМД-110А|СМД-110А
Энциклопедия СтройТех является открытой справочно-информационной системой. |
На правах рекламы:
|
www.stroyteh.ru
Запчасти для щековой дробилки СМД-110А
|
Наименование |
Номер чертежа |
вес в кг. |
материал |
|
Плита распорная смд 110 |
|||
|
Клин верхний правый |
178 |
||
|
Клин верхний левый |
4845000019 |
178 |
110г13л |
|
Клин нижний правый |
4845000021 |
80 |
110г13л |
|
Клин нижний левый |
4845000022 |
80 |
110г13л |
|
Вал Эксцентриковый смд 110 |
|||
|
Плита дробящая смд 110 |
|||
|
Плита дробящая смд 110 |
|||
|
Стакан левый смд 110 | |||
|
Стакан правый смд 110 |
|||
|
Крышка стакана смд 110 |
|||
|
Крышка щеки смд 110 |
|||
|
Клин регулировочный смд 110 |
Технические характеристики СМД-110А
|
Типоразмер |
ЩДС-6х9 |
|
Производительность по питанию, м3/ч |
58-104 |
|
Ширина разгрузочной щели — диапазон регулировки, не менее, мм |
75-130 |
|
Рекомендованный размер загружаемого материала, мм |
500 |
|
Номинальная мощность электрического двигателя, кВт |
75 |
|
длина |
2700 |
|
ширина |
2500 |
|
высота |
2600 |
|
масса |
18,7 |
Чертежи запчастей
rosaural.ru
| Болт | 0409511002-08 |
| Клин подвижной щеки | 1049002014 |
| Клин подвижной щеки | 1049002015 |
| Прокладка | 1049002016 |
| Щека в сборе | 1049.102.00.00.0 |
| Крышка щеки | 1049102001-10 |
| Прокладка | 1049102002 |
| Прокладка | 1049102002-10 |
| Прокладка | 1049102002-20 |
| Щека | 1049.10.20.03 |
| Крышка стакана | 1049102004 -10 |
| Прокладка | 1049102005 |
| Шкив | 1049.10.20.09 |
| Сухарь | 1049102029 |
| Стакан левый | 1049102101 |
| Стакан правый | 1049102201 |
| Фартук | 1049.10.30.04 |
| Винт | 1049103005 |
| Клин регулировочный | 1049103006 |
| Ползун | 1049103101 |
| Станина | 1049.104.000 |
| Механизм регулирования щели | 1049106000 |
| Корпус | 380703100 |
| Шпилька | 4816.20.10.43-10 |
| Гайка | 4816.20.10.44 |
| Фартук | 4816.20.20.17 |
| Сухарь к тяге | 4822000006 |
| Планка | 4822.00.20.47 |
| Кольцо резиновое | 482202007 |
| Пружина | 4824400006 |
| Гайка установочная | 4824403011 |
| Шпонка тангенциальная | 4824403026 |
| Шайба концевая | 4824403028 |
| Тарелка пружины | 4825400021 |
| Трещетка | 4825400500 |
| Ограждение пружины | 4825400700 |
| Стопор | 4835.70.30.08 |
| Шайба отгибная | 4835.70.30.09 |
| Шпонка тангенциальная | 4836404014 |
| Гайка специальная правая | 4842600012 |
| Гайка специальная левая | 4842600015 |
| Кольцо | 4844802017-30 |
| Гайка | 4844802031 |
| Плита дробящая неподвижная \4845.00.00.02\ | СМД-110.00.00.002 |
| Плита дробящая 1580х150х915 | СМД110.00.00.002 (4845000002) |
| Плита дробящая 1580х150х915 усиленная | СМД110.00.00.002 (4845000002) |
| Рычаг | 484500012 |
| Болт | 4845.00.00.13-01 |
| Клин верхний правый | 4845.00.00.18 |
| Клин верхний правый | 4845.00.00.18 |
| Клин верхний левый | 4845.0000.19 |
| Клин нижний правый | 4845.00.00.21 |
| Клин нижний правый | 4845.00.00.21 |
| Клин нижний левый | 4845.00.00.22 |
| Плита распорная В-520 | 4845.00.00.25 |
| Втулка | 4845011002 |
| Кольцо | 4845011011 |
| Маховик(противовес) | 4845.00.20.02 |
| Шайба | 4845002022 |
| Тяга пружины | 4845007000 |
| Вал эксцентриковый | 4845.011.001 |
| Кольцо | 4845011009-10 |
| Плита дробящая подвижная 1650х915х125 | 4845.01.10.16 |
| Плита дробящая подвижная 1650х915х125усиленная | 4845.01.10.16 |
| Звено распорное в сборе, в т.ч. | 4845.01.40.00 |
| Болт | 4845.01.40.01 |
| Ось | 4845.01.40.02 |
| Кронштейн | 4845.01.41.00 |
| Пружина | 4856002004 |
| Планка | 4894.43.02.023 |
| Пружина | 3440.00.004.0 |
| Плита распорная передняя | 3440.00.008.0023 (3442.00.002) |
| Плита распорная задняя | 3440.00.009.0023 (3442.00.003) |
| Вкладыш | 3440.01.011 |
| Вал эксцентриковый | 3440.03.001 — 111 |
| Втулка | 3440.03.005.0 |
| Вал эксцентриковый | 3440.03.021 — А |
| Диск не клепанный | 3440.03.035 |
| Диск не клепанный | 3440.03.036 |
| Крышка | 3440.03.090 |
| Диск клепанный | 3440.03.110 |
| Сухарь | 3442.02.003.5 |
| Плита дробящая подвижная с мех.обработкой | 3442.02.004.5 (3440.02.020) |
| Плита дробящая подвижная с мех.обработкой | 3442.02.005.6 (3440.02.010) |
| Маховик | 3442.03.002.5 |
| Втулка | 3442.03.006.002 |
| Втулка | 3442.03.008.002 |
| Вал эксцентриковый | 3442.03.02.10 |
| Вал эксцентриковый | 3442.03.021 — Б |
| Сухарь | 3442.03.202 (3442.03.203) |
| Плита дробящая неподвижная с мех.обработкой | 3442.10.004 (3440.01.110) |
| Сухарь | 3443.03.003.0 |
| Гайка | И 36 ГОСТ 5915-70 |
| Гайка | М36 ГОСТ 5915-70 |
| Подшипник | 2556 ГОСТ 8328-75 |
| Шплинт | 6,3х40 ГОСТ 397-79 |
| Шплинт | 6,3х50 ГОСТ 397-79 |
| Шпонка тангенциальная, Ст.45 (245×28×18) | СМД-110.05.00.025 |
| Дробилка СМД-110А | |
| Манжета | 1.2х270х320-2 |
| Манжета | 1.2х340х380-2 |
| Ремень Г(Д) 6300 | |
| Болты крепежа футировочной боковой плиты М48*3 | ГОСТ 5915-70 |
| Болты для сухарей М20-50 | ГОСТ 7796-70 |
| Гайки для шпилек крепления щекиМ48*3 | ГОСТ 5918-73 |
| Шплинт | 8х90 ГОСТ 397-79 |
| Подшипник | ГОСТ 5721-75арт.2556 |
| Подшипник | ГОСТ 8328-75арт.3644 |
| Штифт 2.20х40 | ГОСТ 3128-70 |
| Болт М12х25 | ГОСТ 7796-70 |
| Болт М10х25 | ГОСТ 7796-70 |
| Ось 30h, 12х100 | ГОСТ9650-80 |
| Шайба | 10 ГОСТ 11371-78 |
| Шайба | 30 ГОСТ 11371-78 |
