Скребковый конвейер | Принцип работы, типы конвейеров, конструкция, монтаж и сфера применения – на промышленном портале Myfta.Ru

Скребковые конвейеры широко распространены во многих отраслях экономики, особенно в угольной промышленности.

Принцип работы этих транспортеров заключается в перемещении груза скребками в неподвижном желобе, по которому движется рабочий приводной орган с закрепленными на нем скребками.

Скребковые конвейеры применяются в тех случаях, когда перемещаются кусковые грузы, зернистые и пылевидные. Эти конвейеры по принципу перемещения груза и конструктивным отличиям делятся на два типа.

К первому типу можно отнести собственно скребковые конвейеры, которые еще называются конвейерами с высокими скребками:

Рис.1

При использовании таких конвейеров (Рис.1) сыпучий или кусковой груз загружается через загрузочную воронку в желоб. Рабочим органом обычно является нижняя часть привода, в некоторых случаях — верхняя, иногда обе сразу. В обязательном порядке желоб должен иметь контур сечения такой же, как конфигурация скребков — прямоугольный, полукруглый, трапецеидальный. Скребки применяются штампованные или литые, а желоба изготовляют из металла.

Скребковый конвейер по сравнению с пластинчатыми имеет меньший вес, его можно загружать и разгружать в любом месте, где проложен желоб конвейера. Скорость  транспортирования груза  скребковым конвейером от 0,5 до 1,0 м/сек, пропускная способность от 50 до 350 т/ч. Такие конвейеры, как правило, применяют при необходимости перемещать груз на расстояние до 100 м.

Ко второму типу (Рис.2) относятся конвейеры, работающие по принципу сплошного волочения, или, как их еще называют, конвейеры с погружаемыми скребками. В них груз передвигается непрерывным потоком, а не  порционно цепочкой скребков, заполняющих часть сечения желоба.

Рис. 2

Конвейеры с погружными скребками очень удобны на транспортировании пылевидных, порошкообразных, зернистых и мелкокусковые (максимальный размер куска до 15 мм) насыпных грузах.

При использовании конвейеров с погружными скребками транспортирование груза обеспечивается тем, что возникающее сопротивление проходящему скребку сквозь сыпучий груз, заполняющий желоб с гладкими стенками, оказывается выше силы трения груза о стенки и дно желоба.

Скребковыми конвейерами с погружными скребками лучше пользоваться там, где необходима транспортировка грузов, которые, не подвержены измельчению или такие, когда их измельчение и дробление не снижают их качество. Если конвейером с погруженными скребками перемещается кусковой груз, то эти куски должны быть малой прочности, так как прочные куски могут попадать между скребком и желобом  заклиниваться, создавая высокое сопротивление.

Есть еще один вид скребковых конвейеров – это скребковые цепные конвейеры. Отличительной чертой таких конвейеров является то, что тяговое усилие в них создается одной или двумя цепями.

У этих конвейеров герметичные короба, чаще всего  их используют  пищевая, химическая, целлюлозно-бумажная, деревообрабатывающая, металлургическая промышленности, в литейном производстве и в производстве строительных материалов, ими пользуются  энергетика,  железнодорожный и водный транспорт.

Конвейеры такого типа используют при перемещении сыпучих материалов в закрытых, пыленепроницаемых помещениях. Тяговым органом в этих конвейерах является цепь  или две цепи со скребками. На конвейере можно производить комплектацию различными цепями с учетом характера перемещаемого груза и расчетного тягового усилия.

Цепи используются различной конструкции – это может быть пластинчатая цепь (выдерживает испытания на разрыв до 90 тонн), кованная вильчатая цепь и круглозвенная. В серийном производстве выпускаются для таких конвейеров скребки  двух видов: из стали с полимерными накладками и из стали,  с дополнительными накладками, для изготовления которых используется износостойкая жаропрочная сталь.

Для полимерных скребков используют чаще всего капролон или фторопласт толщиной от 6 до 10 мм. Это, пожалуй, самые устойчивые материалы, они не подвергаются истиранию и стойки к химически активным веществам.

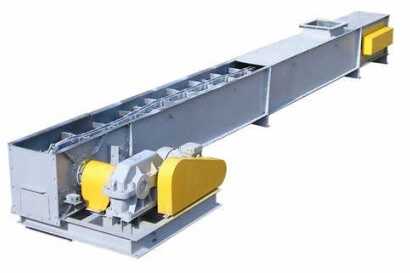

В качестве примера можно привести скребковый конвейер сп 202 , который применяют в шахтах, доставляя уголь, горную массу и  другие материалы из участков горных выработок при грузопотоке до 250т/ч, из очистных забоев, где проводятся работы по комбайновой широкозахватной или буровзрывной выемке, когда пласты достигают мощность не менее 0,8м.

Рис.3  Скребковый конвейер сп 202

Рассматривая устройство скребкового конвейера, следует отметить, что оно во всех вариантах предусматривает использование закрытых металлических коробов прямоугольного сечения, с максимальным использованием типовых узлов, позволяющих свободно  двигаться замкнутой цепи, или другому рабочему органу, оснащенному скребками. В комплекте скребкового конвейера должны быть включены разгрузочные, приводные и натяжные секции.

Привод монтируется на самостоятельной раме, его можно устанавливать и слева, и справа по направлению движения груза. Загружается конвейер через загрузочные бункера, которые можно расположить по длине желоба там, где это необходимо во время эксплуатации.

Разгружаются конвейеры с использованием постоянно открытого отверстия в приводной секции.

myfta.ru

2. Общее устройство и принцип работы скребкового транспортера со сплошными высокими скребками

Скребковый транспортер со сплошными высокими скребками используется для перемещения груза в горизонтальном или наклонном (до 450) направлении. Транспортер (рис. 2) состоит из открытого желоба 1, укрепленного на станине 2, вдоль которого движется вертикально-замкнутая тяговая цепь (или две цепи) 3 с укрепленными на ней скребками 4, огибающая концевые (приводную и натяжную) звездочки. Движение тяговая цепь получает от привода 5, а первоначальное натяжение - от натяжного устройства 6 (винтовое или пружинно-винтовое). Транспортируемый груз засыпается в желоб конвейера в любом месте по его длине и проталкивается скребком по желобу. Особенностью данных транспортеров является то, что перемещение груза происходит отдельными порциями расположенными между скребками.

Разгрузка конвейера может производиться в любом месте по длине конвейера через отверстия в дне желоба, перекрываемые шиберными задвижками. Задвижки открываются дистанционно при помощи электрических, гидравлических или пневматических приводов. Для малых типоразмеров конвейеров иногда применяют ручной привод.

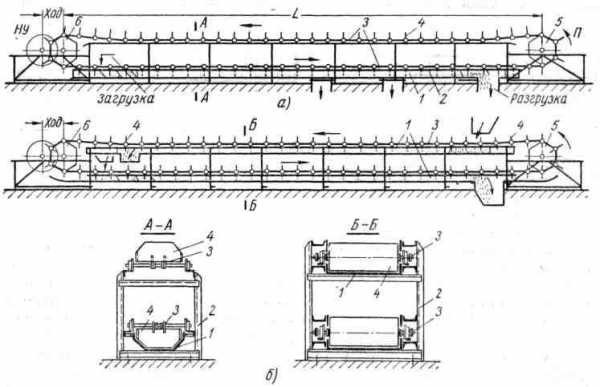

Груз может транспортироваться по нижней ветви (рис. 2, а), по верхней ветви (при консольных скребках), или же одновременно по верхней и нижней ветвям в разные стороны (при симметричных скребках) (рис. 2, б).

а – транспортер с нижней рабочей ветвью; б – транспортер с верхней и нижней рабочими ветвями

Рисунок 2 - Скребковый конвейер со сплошными высокими скребками

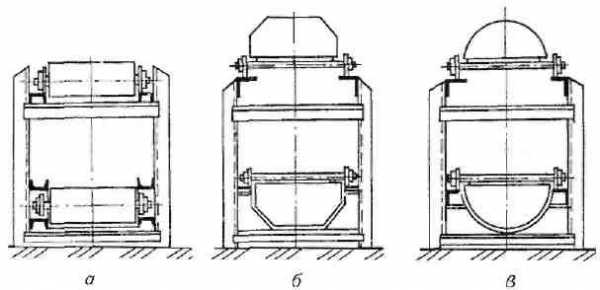

Скребки изготавливают прямоугольной, трапецеидальной или полукруглой формы (рис. 3)

а - прямоугольные; б - трапецеидальные; в - полукруглые

Рисунок 3 – Формы высоких сплошных скребков

Высоту скребков принимают на 25 – 50 мм больше высоты слоя материала. Для скребков шириной до 400 мм принимают одну тяговую цепь, при большей ширине или симметричном креплении – две цепи.

Тяговым органом являются втулочные, втулочно-роликовые и втулочно-катковые цепи

Кроме наиболее распространенных вертикально-замкнутых конвейеров известны горизонтально-замкнутые одноцепные скребковые конвейеры с высокими скребками (см. рис. 1 а, б). Их применяют сравнительно редко, например для транспортирования навоза на животноводческих фермах.

3. Общее устройство и принцип работы скребкового транспортера со сплошными низкими скребками

Скребковый транспортер со сплошными низкими скребками используется для перемещения груза в горизонтальном или наклонном (до 150) направлении.

Скребковый конвейер с низкими скребками (рис. 4) состоит из закрытого корпуса 1, нижняя часть которого образует желоб 2 для перемещения груза. Тяговая цепь (или две цепи) со скребками 3 (отдельно показаны на рис. 132) проходит внутри каркаса и огибает концевые звездочки - приводную 4 и натяжную 5 (винтовой или пружинно-винтовой механизм). Нижняя ветвь цепи скользит по дну желоба и перемещает транспортируемый груз; обратная ветвь цепи располагается в верхней части каркаса и движется по направляющим путям, иногда - по сплошному дну, или опорным роликам. В некоторых конструкциях конвейер имеет два раздельных герметичных желоба (трубы) и перемещение груза возможно в нижнем и верхнем желобах в разных направлениях. Цепь получает движение от приводной звездочки, вращаемой электродвигателем через редуктор.

Загрузку желоба производят в любом его месте через специальные патрубки с герметичным креплением к желобу. Промежуточную разгрузку желоба производят через отверстия, перекрываемые шиберными затворами.

Груз, засыпанный в любом месте горизонтального желоба, перемещается цепью и скребками сплошным слоем, высота которого значительно больше высоты скребков. Поэтому конвейеры с низкими сплошными скребками называют также конвейерами с погруженными скребками. Высота слоя транспортируемого груза определяется главным образом его физико-механическими свойствами.

Тяговым элементом конвейера с низкими скребками служит пластинчатая втулочная и втулочно-роликовая или специальная вильчатая цепь (рис. 5). При ширине скребка до 500 мм применяют одну цепь (рис. 5, а и б), при ширине скребка более 500 мм – две цепи (рис. 5, в).

Скребки изготовляют из дерева, листовой стали, пластмассы или резины.

Конвейеры с низким скребками имеют только вертикально-замкнутое расположение тяговой цепи.

Рисунок 4 - Транспортер со сплошными низкими скребками

а, б – одноцепной тарнспортер; в – двухцепной транспортер

Рисунок 5 – Ходовая часть скребкового транспортера
