Скребковый транспортер: общее описание и преимущества

Транспортер скребковый цепной представляет собой устройство непрерывного действия, которое предназначено для доставки на малые расстояния сыпучих мелких материалов в больших количествах. Простота конструкции, высокая эффективность и лёгкость обслуживания этого транспортного средства делают его очень популярным и незаменимым во многих отраслях промышленности.

Сфера применения

Такие агрегаты обычно используются для бережной транспортировки сыпучих грузов на расстояние, составляющее до 75 метров. При этом допускаются различные углы наклона. Сфера применения их является довольно обширной. На предприятиях горнорудной сферы при помощи такого устройства производится доставка ископаемых наружу. Транспортер скребковый для зерна – незаменимое устройство на элеваторах и в зернохранилищах, ведь он существенно упрощает процесс перегрузки материалов из подвижного состава в бункеры и обратно. Довольно часто такие агрегаты встречаются даже в машиностроительной промышленности, где широко применяются для разгрузки и погрузки сыпучих элементов.

Устройство и принцип работы

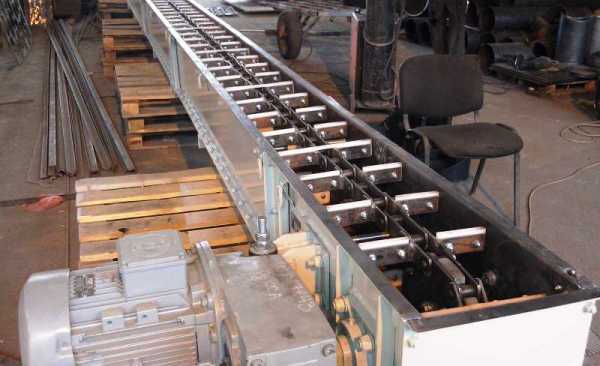

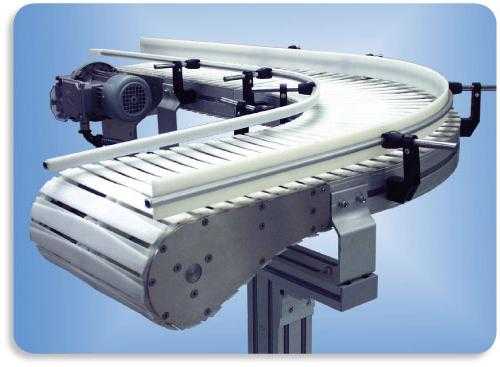

Устройство скребкового транспортера является довольно простым. Сам по себе он представляет короб прямоугольной формы, внутри которого по замкнутому кругу движется цепь со скребками (в них от места погрузки до точки выгрузки перевозится груз). Нельзя не отметить, что вне зависимости от типа транспортного средства и его сферы использования предусматривается использование металлических коробов закрытого типа. Привод обычно монтируется на самостоятельную раму. Обязательным является наличие в конструкции направляющих, предназначение которых заключается в нивелировании чрезмерного напряжения в цепи и противодействии её провисанию.

Основной принцип работы такого устройства, как скребковый транспортёр, основывается на сплошном волочении продукта и связан с созданием тягового усилия за счёт гибкой цепи. При вращении мотора лента тянет специальные пластины либо ковши, цепляясь за зубчики звёздочки. Загрузка продукта происходит через бункеры, место расположения которых в процессе эксплуатации пользователь может выбрать самостоятельно. Что касается выгрузки, то для неё предусматривается постоянно открытое отверстие, находящееся в приводной секции.

Особенности конструкции

Чем большей является длина цепи, которой оборудован скребковый транспортёр, тем выше его производительность. Такие устройства производят из нержавеющей, углеродистой либо оцинкованной стали. Они могут оборудоваться одной либо двумя тяговыми лентами. Кроме этого в этих транспортных средствах могут использоваться открытые или закрытые желоба. В первом случае загрузка продукта производится в любом месте по длине конвейера. Второй вариант исполнения исключает вероятность возникновения россыпей груза и его выветривание. Что касается типа скребков и цепи, то это зависит от нагрузки за определённый промежуток времени. В зависимости от функционального предназначения и особенностей работы, транспортное средство может комплектоваться разными видами моторов, редукторов и прочего вспомогательного оборудования.

Двигатель, цепи и скребки

Скребковый транспортер может приводиться в движение за счёт разных вариантов моторов. Здесь всё зависит от ширины и длины ленты, а также от необходимой производительности. Как правило, в таких устройствах используются двигатели, мощность которых находится в пределах от 1,5 до 45 кВт.

Отличительной чертой этого вида транспортёров является то, что тяговое усилие здесь создаётся одной либо двумя лентами со скребками. Встречается несколько видов их конструкции – пластинчатая, вильчатая кованая и круглозвенная цепь. Все они способны выдержать испытание на разрыв, достигающее отметки в 90 тонн.

Что касается скребков, то они производятся из стали. В зависимости от сферы дальнейшего использования устройства, они покрываются накладками из полимерных материалов либо жаропрочным износостойким металлом.

Преимущества

Как уже было отмечено выше, скребковый транспортер может широко использоваться в разных отраслях промышленности, где процесс производства связан с необходимостью постоянного перемещения различных сыпучих материалов в больших объёмах. По сравнению с другими видами транспортных средств, они имеют несколько важных преимуществ. В первую очередь в данном случае следует вспомнить о высокой производительности, ведь такое устройство (в зависимости от модификации) способно за час переместить на небольшое расстояние до 300 тонн груза. Следующим плюсом агрегата является надёжность его конструкции. При условии выполнения требований руководства по эксплуатации и надлежащем уходе он прослужит очень долго. Транспортное средство готово бесперебойно функционировать, независимо от температуры и влажности окружающей среды, а также рельефа местности, где оно смонтировано. О каких-либо существенных недостатках такого рода устройств говорить не приходится.

fb.ru

Тема: «скребковые транспортеры»

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РФ

ФГОУ ВПО Рязанский государственный агротехнологический университет

имени П.А.Костычева.

Кафедра: «Технология общественного питания».

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

для выполнения лабораторной работы по дисциплине «Сооружения и оборудование предприятий для хранения продукции растениеводства и животноводства».

Разработал: ст. преподаватель

Горшков.В.В.

Рязань 2010 г.

Методические указания обсуждены на заседании кафедры Технология общественного питания

протокол № ___ от «____» ________2010г.

Заведующий кафедрой _____________________ Черкасов О.В.

Одобрено методической комиссией технологического факультета

протокол № ____ от «____» ____________ 2010г.

Председатель методической комиссии _______________ Бондаренко Е.Н.

Лаболаторная работа №3 Тема: «скребковые транспортеры»

ЦЕЛЬ РАБОТЫ – изучить устройство и принцип работы скребковых транспортеров. Усвоение правил безопасной эксплуатации и настройки транспортирующих машин.

1. Назначение и классификация скребковых транспортеров

Скребковые транспортеры (конвейеры) это группа транспортирующих машин, в которых груз перемещается волоком (волочением) по дну неподвижного желоба или трубе (как правило прямоугольного или круглого сечения) при помощи движущихся скребков прикрепленных к тяговому органу.

Главным признаком, по которому в основном разделяют скребковые конвейеры на различные конструктивные типы, следует считать форму и высоту скребка. По этому признаку различают конвейеры:

Сплошные скребки бывают высокие и низкие; высота высоких скребков примерно равна высоте желоба и в несколько раз больше высоты тяговой цепи; высота низких скребков близка к высоте цепи и значительно (в 3 - 6 раз) меньше высоты желоба. Конвейеры с высокими и низкими сплошными скребками значительно отличаются друг от друга по конструктивным характеристикам.

По характеру движения тягового органа различают скребковые конвейеры с непрерывным поступательным и возвратно-поступательным движение скребков.

При непрерывно-поступательном движении (рис. 1, а) скребки закреплены на тяговом органе жестко и движутся вместе с грузом по замкнутому контуру.

При возвратно-поступательном движении (рис. 1, б, в) скребки крепятся шарнирно. Тяговый орган совершает возвратно-поступательное движение - рабочий и холостой ход. При рабочем ходе скребки расположении перпендикулярно относительно тягового органа и осуществляют перемещение груза в заданном направлении. При холостом (обратном) ходе скребки за счет шарнира складываются, располагаются параллельно тяговому органу, перемещение груза не происходит.

Большое распространение получили скребковые конвейеры в сельском хозяйстве и на предприятиях пищевой промышленности. Их используют для перемещения зерна, муки, комбикормов, корнеклубнеплодов и других хорошо сыпучих материалов.

Достоинства скребковых конвейеров: простота конструкции; легкая возможность осуществления загрузки и разгрузки по длине транспортера; возможность герметичного транспортирования пылящих грузов.

Недостатки: а) интенсивный износ ходовой части и желоба поскольку скребки и, в большинстве случаев, тяговая цепь трутся о желоб в среде груза; б) значительный расход энергии, поскольку груз и ходовая часть трутся по желобу; в) крошение и измельчение груза при транспортировании волочением, что для некоторых грузов недопустимо, а для многих — нежелательно; г) возможность заклинивания транспортера при попадании крупнокусковых грузов между скребком и желобом.

а

б

в

а – цепочно-скребковый транспортер с поступательным движением; б – цепочно-скребковый транспортер с возвратно-поступательным движением; в – штанговый транспортер

Рисунок 1 – Виды скребковых транспортеров по способу движения тягового органа

Значительные сопротивления перемещению груза и износ ограничивают скорость, длину и производительность скребковых конвейеров. Обычно принимают скорость в пределах 0,16 - 1 м/сек, длину до 60 - 100 м и производительность до 50 - 350 т/ч (в зависимости от конструктивного типа).

studfiles.net

Скребковый конвейер: конструкция, принцип работы, виды

Для транспортировки различного материала в производственном и других помещениях часто проводится установка конвейеров. Подобное транспортное устройство непрерывного действия выпускается в самых различных вариантах исполнения, довольно большое распространение получили механизмы скребкового типа. Они характеризуются своими определенными свойствами, к примеру, перемещение материала проводится за счет специальных скребков. В продаже встречается огромное количество самых различных моделей, выбор которых проводится по определенным критериям. Не стоит забывать о том, что от популярности бренда также зависят основные эксплуатационные характеристики. Рассмотрим особенности скребковых конвейеров подробнее.

Характеристики скребковых конвейеров

Рассматриваемое устройство характеризуется довольно большим количеством особенностей, которые должны учитываться. Наиболее важные характеристики конвейеров скребковых заключаются в нижеприведенных моментах:

  1. Высота борта может варьировать в достаточно большом диапазоне, минимальный показатель составляет 100 мм. За счет этого конструктивного элемента исключается вероятность выпадения материала на момент его транспортировки.
  2. Мощность доставляемого пласта также варьирует в большом диапазоне. Минимальный показатель составляет 0,8 метров, некоторые варианты исполнения изготавливаются под заказ.
  3. В некоторых случаях приходится проводить доставку материала под углом. Максимальный угол наклона составляет 35 градусов.
  4. Длина основной части может варьировать в достаточно широком диапазоне. Минимальный показатель составляет 50 метров, устройства большой длины создаются из нескольких секций.

Производители указывают основные характеристики в инструкции по эксплуатации. Также уделяется внимание мощности установленного электрического двигателя, который соединен с приводом для передачи усилия.

Применение скребковых конвейеров

Область применения рассматриваемого механизма весьма обширна. Часто механизм устанавливается в нижеприведенных случаях:

  1. Транспортировка породы. Примером можно назвать горнодобывающую промышленность, в которой нужно проводить транспортировку материала на дальнее расстояние или проводить ее подъем.
  2. Выступает в качестве опоры при перемещении струга.

Рассматривая область применения скребка не стоит забывать о том, что она ограничена. Это связано с тем, что скребковый конвейер не может применяться для перемещения хрупких материалов и деталей. Это связано с существенным воздействием, которое оказывается на поверхность.

Рабочие инструменты скребковых конвейеров

Рассматриваемое устройство представлено сочетанием самых различных элементов, которые в системе обеспечивают требуемые эксплуатационные характеристики. Примером можно назвать рештак скребкового конвейера. Другими основными элементами можно назвать следующее:

  1. Став.
  2. Цепь. Она предназначена для соединения скребков с приводом. Цепь принимает нагрузку от скребка, является важной частью привода.

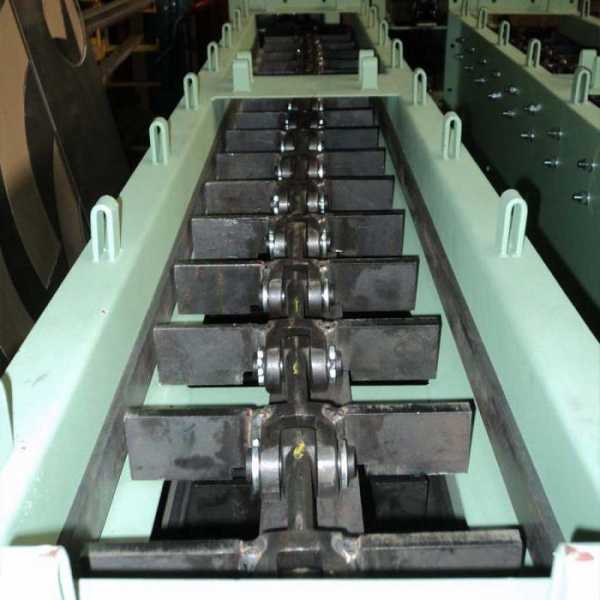

  3. Скребки. Эти элементы представлены пластинами, которые передают механическое воздействие материалу на момент его транспортировки. Скребки укрепляются при помощи ребер жесткости.
  4. Желоб. Этот элемент представлен корпусом с бортами, по которому проводится перемещение сыпучих материалов. Основными характеристиками можно назвать ширину и глубину. При производстве уделяется внимание тому, чтобы не было граней.
  5. Приводная станция. Она представлена сочетанием электрического двигателя и привода, который передает вращение. Часто привод представлен сочетанием шестерен или клиноременной передачи.
  6. Концевая головка. Она также предназначена для передачи усилия на основной элемент конструкции.

При изготовлении основных частей могут применяться самые различные материалы. Чаще всего это нержавеющая сталь, которая характеризуется повышенной устойчивостью к воздействию окружающей среды.

Классификация скребковых конвейеров

Встречается просто огромное количество различных вариантов исполнения скребковых конвейеров. Классификация скребковых конвейеров проводится по самым различным признакам. Основной заключается в назначении. Выделяют следующие варианты исполнения:

  1. Подземные. Они устанавливаются на угольных и рудных шахтах. Особенность заключается в применении материалов, которые могут выдерживать влияние окружающей среды. Скребковый конвейер 53 может быть расположен под углом.
  2. Общего назначения. Это вариант исполнения получил весьма широкое распространение. Часто устанавливается на поверхностных шахтах и обогатительных фабриках. Устройства общего назначения можно назвать универсальным вариантом, который идеально подходит для установки при самых различных эксплуатационных условиях
  3. Специальные устройства. Подобный вариант исполнения производится в зависимости от того, какие требуются эксплуатационные характеристики. Часто устанавливаются в горнотранспортной промышленности.

Также классификация проводится по характеру выполняемых функций. Она выглядит следующим образом:

  1. Доставочные. Этот вариант исполнения предназначен исключительно для транспортировки вещества на различные расстояния.
  2. Агрегатные установки. Как правило, подобный механизм работает совместно с другими выемочными агрегатами. Однако, в этой связке редко проводится установка других транспортировочных элементов.
  3. Тормозные устройства. Их предназначение заключается в спуске гуля с большой высоты при определенном угле наклона.

Важным признаком классификации можно назвать тип устанавливаемого привода. По этом признаку выделяют следующие варианты исполнения:

  1. С электрическим. Этот тип привода на сегодняшний день весьма распространен, так как характеризуется повышенной эффективностью. Кроме этого, электрический привод зачастую обладает компактными размерами, за счет чего упрощается установка и обслуживание. Однако у этого варианта есть существенный недостаток – он весьма восприимчив к перегрузкам, из-за которых происходит перегрев устройства. Именно поэтому устанавливается электрический привод должен снабжаться предохранительными элементами.
  2. Пневматические. Этот вариант исполнения работает на основе подачи сжатого воздуха под давлением. Характеризуется тем, что может применяться для передачи существенного усилия. Недостаток заключается в потери мощности даже при появлении несущественного дефекта магистрали, по которой проводится подача воздуха. Также не стоит забывать о том, что при работе компрессора может возникать довольно много шума.
  3. Гидравлическим. Подобный привод представлен системой, в которой транспортируется жидкость под давлением. За счет свойства несжимаемости может передаваться большое усилие.

Как ранее было отмечено, основным элементом механизма можно назвать цепь. Ее предназначение заключается в непосредственной передаче усилия от привода к исполнительному органу. По типу тяги цепи выделяют следующие варианты исполнения:

  1. С разборной.
  2. С круглозвенной.
  3. С роликовтулочной.

Рабочая ветвь, по которой проводится перемещение грунта, также может располагаться самым различным образом. Примером можно назвать верхнее и нижнее расположение. Для существенного повышения производительности проводится установка оборудования с двумя рабочими ветвями. По способу перемещения выделяют следующие варианты исполнения конвейеров:

  1. Переносные.
  2. Передвижные.

Кроме этого, классификация проводится по типу устанавливаемого двигателя и некоторым другим признакам. Выбор наиболее подходящего варианта исполнения скребкового конвейера проводится в зависимости от поставленной задачи.

Отличительные особенности конвейеров

Скребковые конвейеры характеризуются достаточно большим количеством различных особенностей. При этом производительность скребкового конвейера может варьировать в достаточно большом диапазоне, все зависит от тип установленного мотора и привода. Отличительными особенностями рассматриваемой конструкции можно назвать следующее:

  1. Механизм может применяться исключительно для транспортировки сыпучих материалов, которые не подвержены износу. Стоит учитывать, что транспортировка проводится методом волочения.
  2. Скорость перемещения материала относительно невысокая. Это связано с тем, что при волочении возникает трение, за счет которого снижается показатель скорости.
  3. Масса устройства может быть довольно высокой. Это связано с тем, что оно состоит из достаточно большого количества различных элементов, которые изготавливаются из металла. Слишком большая масса определяет трудности с транспортировкой и монтажом конструкции, так как для нее требуется специальное основание.
  4. Современная схема рассматриваемого устройства может предусматривать перемещение груза по прямой или под наклоном. От этого зависит то, каким образом выглядит крепление. В некоторых случаях есть возможность регулировать угол наклона.



Ключевая особенность скребкового конвейера заключается в том, что он может перемещать достаточно большой объем сыпучих грузов. При этом снижается вероятность выпадения груза за переделы устройства, так как есть специальные ограничительные бортики.

Устройство транспортера

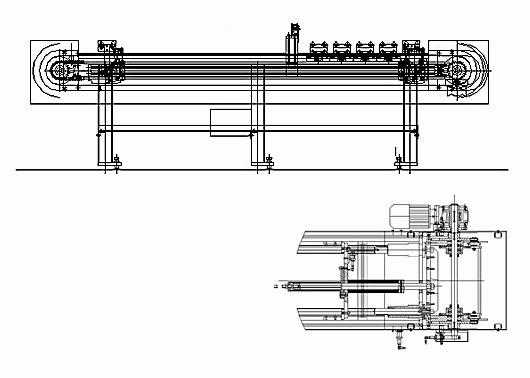

Многие характеристики рассматриваемого механизма зависят от его устройства и принципа действия. Рассматривая устройство скребковых конвейеров следует уделить внимание нижеприведенным моментам:

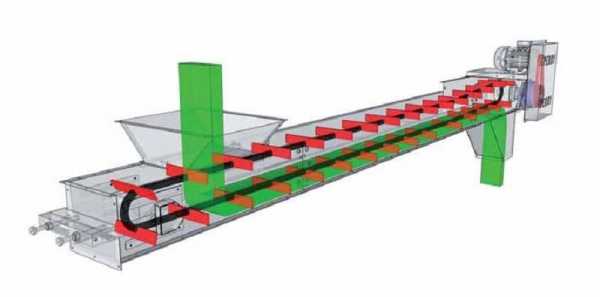

  1. Основная часть представлена своеобразным желобом, который имеет высокие бортики. Протяженность этого элемента может быть различной. Рештак скребкового конвейера также считается важным конструктивным элементом.
  2. Для фиксации механизма также есть специальный элемент, представленный реечным каркасом.
  3. Привод представлен сочетанием электрического двигателя с редуктором. Первый элемент отвечает за создание вращательного движения при подаче электричества, второй за снижение количества оборотов и увеличения передаваемого усилия.
  4. Вращение передается на цепь, которая соединена со скребками. При этом цепь фиксируется при помощи звездочек и других элементов, она должна постоянно находится в натяжении.
  5. Скребки расположены на специальных направляющих. За счет этого обеспечивается требуемая степень фиксации.

Принцип действия устройства достаточно прост. Вращение создается двигателем, оно передается цепи, которая движется по замкнутому контуру. Скребки также двигаются по кругу, создавая замкнутую систему.

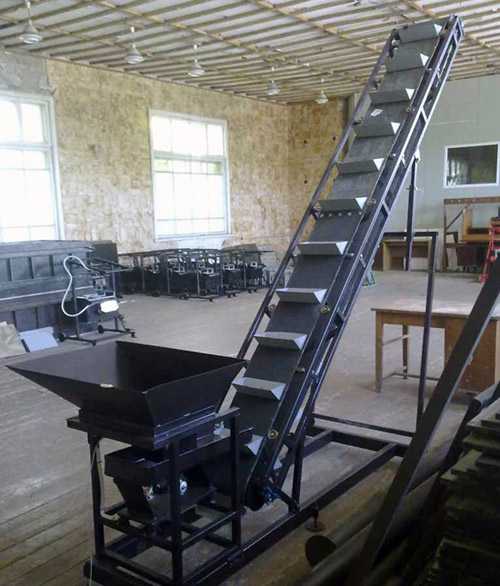

Скребковые конвейеры с высокими скребками

Выделяют скребковый конвейер с высокими элементами. Ключевыми моментами подобного механизма назовем следующее:

  1. При изготовлении основных конструктивных элементов применяется сталь, которая способна выдерживать существенную механическую нагрузку.
  2. Форма желоба может существенно отличаться, все зависит от особенности применения.
  3. При создании скребков применяется сталь, толщина которой не менее 3 мм.
  4. В некоторых случаях применяется пластиковые скребки.
  5. Уделяется внимание шагу расположения основных элементов, так как от этого зависит производительность устройства и оказываемая нагрузка на привод.
  6. При непосредственной транспортировке груза скребки расположены в отношении основной поверхности под определенным углом.

Применяется подобный вариант исполнения для транспортировки различных грунтов. За счет высоких скребков существенно повышается производительность устройства.

Скребковые конвейеры с погруженными скребками

Довольно большое распространение получили скребковые конвейеры с погружными скребками. Это связано с тем, что они характеризуются повышенной производительностью по причине использования всего объема желоба. Ключевыми особенностями этого варианта исполнения можно назвать следующее:

  1. Желоб состоит из двух частей, одна предназначена для рабочего хода, вторая для холостого.
  2. Груз заполняется в рабочий желоб. При этом устанавливаемые скребки характеризуются определенной формой, которая позволяет существенно повысить производительность.
  3. Стоит учитывать, что скорость перемещения цепи намного меньше скорости перемещения скребков. При этом увеличение скорости становится причиной увеличения разности между двумя показателями.

Рассматриваемое устройство может применяться для горизонтального и наклонного перемещения сыпучего материала. При этом преимущество заключается в возможности создании системы со сложной траекторией. Недостаток заключается в высокой скорости износа основных элементов, так как транспортировка проводится за счет волочения.

Скребковый штанговый конвейер

Особой разновидностью скребкового конвейера можно назвать штанговую конструкцию. Она получила широкое распространение в механообрабатывающих цехах. Конструктивными особенностями можно назвать следующее:

  1. Основа представлена металлическим желобом.
  2. Внутри расположена штанга, которая снабжается специальными шипами.
  3. Для обеспечения фиксации штанги при ее перемещении устанавливаются специальные направляющие.
  4. В качестве привода устанавливается гидравлический толкатель, совершающий возвратно-поступательное движение.



Ключевыми особенностями можно назвать простоту конструкции, а также возможность выполнения ремонта и обслуживания своими руками. Устанавливается скребковый конвейер в производственных цехах. Места загрузки перекрываются люками с решетками. Недостатком можно назвать повышенный износ, а также отсутствие возможности транспортировки вещества мелкой фракции.

Скребковый конвейер ТСЦ 100

В продаже встречается просто огромное количество самых различных вариантов исполнения скребковых конвейеров, при выборе уделяется внимание особенностям каждой модели. Примером можно назвать устройство ТСЦ 100. Его особенностями назовем следующее:

  1. Устройство предназначено коробчатой конструкцией.
  2. Для обеспечения требуемой функциональности устанавливается натяжной элемент.
  3. Скребки перемещаются по направляющим.
  4. Привод представлен сочетанием электрического двигателя с редуктором, который идет совместно со звездочками.

При подаче энергии на электрический двигатель в движение приводится звездочка, которая перемещает внутри коробка скребки. Существенно повысить безопасность эксплуатации устройства смогли за счет установки защитных кожухов. При изготовлении основных элементов применяется нержавеющая сталь.

Скребковые конвейера КСЦ175

Данная модель обладает высокими скребками. Предназначается устройство для горизонтального и прямолинейного перемещения самых различных грузов. Встречается подобный скребковый конвейер в хлебопекарнях и многих других производственных линиях. Основным конструктивными элементами являются:

  1. Устройство имеет две рабочие ветви, груз перемещается по верхней и нижней.

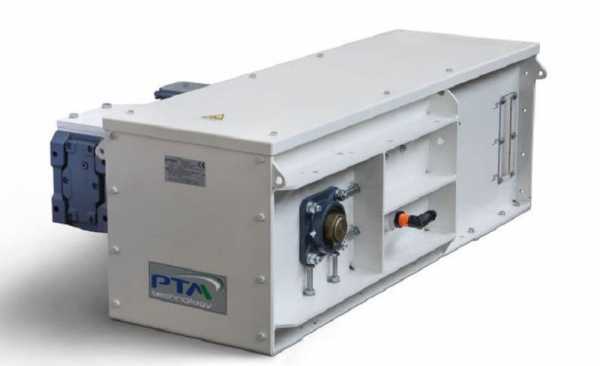

  2. Секция представлена сплошным коробом, который имеет прямоугольное сечение.
  3. Для перемещения скребков устанавливается специальная тяговая цепь.

Для существенного снижения степени износа на скребки надеваются полиуретановые накладки. В продаже встречаются различные варианты исполнения, мощность двигателя составляет от 4 кВт.

Скребковые конвейера ТСЦ 50 тонн в час

Этот вариант исполнения предназначен для транспортировки материалов, которые получаются при обработке дерева. Примером можно назвать опилки или щепу различной фракции. Располагается короб в горизонтальной плоскости и под углом до 45 градусов. Есть возможность установки других углов.

Подобный механизм применяется в промышленности на протяжении достаточно длительного периода. Первая модель уже устанавливалась в 1988 году. Транспортировка материала осуществляется по верхнему желобу, также есть возможность использования нижнего. При изготовлении основной части применяется нержавеющая сталь, которая покрывается лакокрасочным материалом для повышения степени защиты. Минимальная мощность двигателя составляет 4 кВт.

Скребковые конвейера КПС 2

Для обеспечения высокого уровня эффективности транспортировки сыпучих материалов может устанавливаться конвейер с погружными скребками, к примеру, модель КПС 2. Ее особенностями является следующее:

  1. Транспортировка может проводится в горизонтальной плоскости, а также под фиксированными значениями наклона 13, 30 и 45 градусов.
  2. Предназначение заключается в транспортировке зерна и других подобных материалов. Этот момент определяет то, что устройства часто устанавливаются в мельницах и других производственных помещениях подобного типа.
  3. Ширина и высота основной части, а также производительность и другие параметры варьируют в определенном диапазоне.

Подобные устройства встречаются крайне часто на производственных линиях по причине повышенной производительности.

Цепные конвейеры для крупных промышленных и портовых элеваторов TCM

Портовый элеваторы должны обладать повышенной функциональностью. Основными характеристиками моделей TCM можно назвать следующее:

  1. Для повышения степени защиты поверхности от воздействия окружающей среды проводится оцинковка.
  2. Устанавливаются подшипники фланцевого типа.
  3. Устанавливаются винтовые натяжные устройства.
  4. Привод, цепь и многие другие элементы производятся с контролем качества на каждом этапе.

Устройство характеризуется также повышенной степенью мобильности, может применяться для перемещения самых различных материалов. Скребковые цепные транспортеры этого бренда могут иметь различную мощность и производительность, протяженность.

Зерновые транспортеры Ktif

Еще в продаже встречается продукция, выпускаемая под брендом Ktif. Она предназначена для перемещения большого объема зерна и других подобных материалов. Ключевыми особенностями подобного предложения назовем следующее:

  1. Предпочтительно устанавливается для сыпучих материалов.
  2. Перемещение осуществляется в закрытом коробе.
  3. Транспортировка может осуществляться одновременно в нижнем и верхнем коробе. За счет этого существенно повышается эффективность применения.

При изготовлении корпуса и других основных элементов применяется металл с повышенной устойчивостью к воздействию окружающей среды.
Проектирование скребковых конвейеров

Провести производство подобных механизмов можно исключительно после выполнения тщательных расчетов. Допущение ошибки может стать причиной повреждения привода или разрыва цепи.

Расчет скребкового конвейера позволяет определить следующие свойства:

  1. Глубину и ширину желоба, его длину и другие геометрические параметры.
  2. Тип устанавливаемого двигателя и требуемую мощность.
  3. Тип привода и его конструктивные особенности.
  4. Наиболее подходящий тип материалов, применяемых при изготовлении основных элементов.
  5. Толщина и длина цепи.

В технической документации можно встретить довольно большое количество формул, которые могут применяться при расчетах. При этом важно знать то, при каких условиях будет эксплуатироваться механизм. Конструкция разборных переносных механизмов может существенно отличаться. В этом случае уделяется внимание возможности быстрому разбору и разбору конвейерного механизма.

В заключение отметим, что скребковые конвейеры получили весьма широкое распространение в горнодобывающей промышленности. Оказываемое воздействие на руду не приводит к изменению ее свойств. Однако, скребковые конструкции не могут использоваться для перемещения хрупких материалов, так как транспортировка осуществляется за счет волочения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Скребковый транспортер для зерна: описание, типы, особенности

Скребковый транспортер представляет собой устройство, предназначенное для наклонной (не более 15 градусов) и горизонтальной транспортировки зерна, продуктов его переработки, а также муки, семян и других продуктов, аналогичных по своей структуре. Продукт перемещается по дну при помощи закрепленных на направляющей цепи скребков. Выгружается он в нескольких оснащённых электрическими затворами промежуточных зонах.

Область применения

Транспортеры скребкового типа нашли весьма широкое применение в самых разных областях хозяйствования.

Это зерноперерабатывающие предприятия, мельницы, надсилосные и подсилосные галереи элеваторов, комбикормовые, крупяные и маслоэкстракционные заводы, предприятия, перерабатывающие семена масличных культур и зерно.

Помимо этого, данную технику используют в приемных отделениях железнодорожного и автомобильного транспорта и иных предприятиях, которые работают с сыпучими материалами, схожими по своим физико-механическим свойствам с зерном.

Словом, скребковые транспортеры востребованы во многих сферах как сельскохозяйственного, так и промышленного производства.

Принцип действия и особенности

Движение в скребковых транспортерах осуществляется с помощью скребков, которые закреплены на тяговых подвижных цепях. К числу основных элементов механизма данной техники относятся приводная станция, цепи (тяговый орган), концевая головка, желоба, скребки и став.

У приводной станции имеются двигатель с редуктором, предохранительная муфта, чтобы предотвратить поломку техники вследствие нарушения режима ее работы, а также вал с ведомыми и ведущими звёздочками. В целях увеличения производительности конструкции возможна установка дополнительных приводных блоков (два в головном и два хвостовом отсеках).

Мощность приводного блока конвейера может составлять от 22 до 110 кВт (она определяется типом используемого устройства). В скребковых транспортерах став состоит из штампованных либо сварных желобов, длина которых составляет от 1 до 2.5 метров. Желоба нужны для разграничения нижней и верхней ветвей подвижного тягового устройства. Устанавливаться они могут горизонтально либо друг над другом. Тяговым устройством служат круглозвенные цепи: штампованные разборные или пластинчатые.

Чтобы повысить износоустойчивость скребка, на его нижней части используется накладка из высокомарганцевой стали.

Для лучшего использования площади между скребками выбирают оптимальный размер шага: как правило, он должен быть кратным шагу непрерывной цепи. В скребковых конвейерах концевая головка может быть с подвижной или жесткой концевой частью, которая имеет гидравлический либо винтовой натяжной механизм. Изготавливаются скребки из листовой стали толщиной от 3 до 8 мм.

В соответствии со способом передвижения груза, скребковые транспортеры можно разделить на два вида: конвейеры с погруженными и высокими скребками.

  • Отличительная черта конвейеров, оснащенных высокими скребками, заключается в том, что предназначенный для транспортировки груз заполняет лишь часть объема его желоба. Стальные желоба бывают прямоугольной формы (основной их недостаток – большая вероятность, что груз застрянет в углах), а также трапециевидной формы (они предназначены для круглых дисковых скребков). Существенный минус транспортеров, оснащенных высокими скребками, – увеличенный расход электроэнергии, ускоренный износ желобов, в особенности, если перемещают абразивные материалы повышенной твердости, а также размельчение и крошение перемещаемого материала.
  • В конвейерах, оснащенных погруженными скребками, передвижение груза происходит сплошным потоком. Подобные конструкции применяются лишь при транспортировке материала, имеющего низкую прочность фракций, поскольку прочный груз может застрять между скребком и желобом, что повысит сопротивление и впоследствии приведет к поломке устройства. При уменьшенных массе и габаритах эти конвейеры отличаются более высокой производительностью ввиду того, что полезный объем желоба лучше используется. У такого желоба две части: одна предназначается для рабочей ветви механизма, а вторая – для холостой: погруженный для транспортирования материал заполняет весь объем желоба. Перемещается груз скребками, которые закреплены на тяговой цепи. Конвейер скребкового типа, оснащенный погруженными скребками, может применяться на наклонных, горизонтальных и вертикально расположенных трассах. Они используются для транспортировки легкосыпучих, зернистых, пылевидных и мелкокусковых грузов.

zernokorm.biz

принцип действия, типы, назначение и особенности

Скребковые конвейеры обрели огромное распространение в угольной промышленности. Они могут передвигать груз по неподвижному желобу с помощью скребков, которые соединяются подвижной цепью. Эти конвейеры применяются для транспортировки пылевидных, зернистых и кусковых грузов.

Типы скребковых конвейеров

Различают два типа скребковых конвейеров, которые отличаются друг от друга конструктивным исполнением и принципом передвижения груза.

1 тип – конвейеры с очень высокими скребками;

2 тип – конвейеры, имеющие погруженные скребки (груз перемещается сплошной массой).

Конвейер скребковый используют для транспортировки грузов, которые не подвергаются крошению, то есть их качество не снижается по этой причине. С помощью этих конвейеров можно передвигать груз с малой прочностью кусков, поскольку, если они будут прочными, то могут начать заклинивать, попав между желобом и скребком.

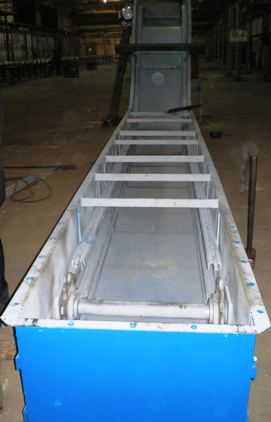

Скребковый конвейер с большими скребками

Желобы скребкового конвейера с большими скребками изготавливаются из стали толщиной 3-8 миллиметров. Чтобы увеличить служебный срок скребкового конвейера, на нижнюю скребковую кромку припаивают одну полоску из материала, стойкого к износу (им может выступать высокомарганцевая сталь). Также применяются и пластмассовые скребки. Длину отдельных элементов определяют зависимо от угла естественного откоса, шага цепи, размеров кусков груза, а также высоты. Длина скребков, которую мы выбрали, должна самым лучшим образом обеспечивать заполнение пространства между кратным шагом цепи и скребками. Но запомните, что длина должна быть немного больше, чем самый большой размер куска. Форма желобов может быть самой различной.

Скребковый конвейер со скребками погруженными должен иметь при одинаковой производительности гораздо меньшую массу и габариты, чем конвейер с большими скребками. Эти конвейеры имеют желоб из двух частей: одна для - холостой, вторая - для рабочей ветви. Груз должен заполнить абсолютно всю часть желоба. Таким образом, при передвижении цепи груз перемещается вдоль желоба.

Конвейеры со скребками погруженными в состоянии переместить груз по вертикальному, наклонному и даже горизонтальному участку трассы. Поэтому они и предназначаются для передвижения мелкокусковых, зернистых, пылевидных, а также легкосыпучих грузов. Скребковые конвейеры с легкостью и без перегрузки могут поднять груз на высоту до 20 метров, переместить его на расстояние до 100 метров, увеличить производительность до 700 т/ч.

Преимущества конвейеров

Среди всех преимуществ особое значение можно уделить отличному заполнению сечения желоба и возможности передвижения груза без перегрузки на довольно сложных трассах и поворотах.

Недостатки конвейеров

Недостатков скребковый конвейер имеет меньше, чем преимуществ, но, все же, они есть. У конвейеров интенсивно изнашиваются желоба и скребки, а также они расходуют очень много энергии. Еще следует обратить внимание на то, что этот девайс затруднительно транспортирует липкие, влажные и абразивные грузы, так как они имеют свойство оставаться между желобами и скребками.

Теперь вы знаете о том, что такое скребковый конвейер!

fb.ru

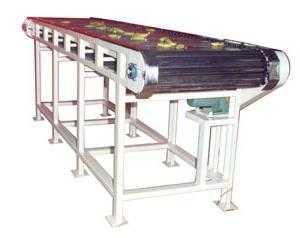

Транспортеры горизонтальные - скребковые транспортёры

Конфигурация скребков и контур сечения желоба в обязательном порядке должны быть одинаковыми (прямоугольной, полукруглой или трапецеидальной формы). Желоба изготавливают из металла, реже из дерева, а скребки делают литыми или штампованными из листовой стали. Такие транспортёры, в отличие от пластинчатых, обладают меньшей массой и способны иметь любую точку разгрузки и загрузки по всей длине желоба.

Горизонтальными транспортерами сейчас пользуются ограниченно, так как есть возможность измельчения груза. Кроме того, быстро изнашивается желоб, особенно при перемещении материалов абразивных. Использование скребковых конвейеров влечёт за собой немалые энергозатраты на преодоление разных сопротивлений. Скорость рабочего органа составляет обычно 0,16 – 0,5 м/с, намного реже – 1 м/с. Производительность варьируется от 50 до 350 тонн за час. Такие конвейеры обычно используют для перемещения грузов на расстояние до 100 метров.

Отдельная разновидность таких транспортёров – конвейеры с погруженными скребками. Скребки перекрывают в них только часть сечения желоба, тогда как груз заполняет полностью рабочую ветвь или её большую часть. Они используются для переправления грузов (обычно мелкосыпучих) в вертикальном, горизонтальном, наклонном направлениях со скоростью 0,1 – 0,25 м/с.

Особую группу составляют трубчатые транспортёры. Скребки (которые заполняют всё сечение) и тяговая цепь в них размещаются внутри трубы. Такие конвейеры могут быть расположены в виде пространственной трассы.

У конвейеров с ведущими и несущими цепями, как и у других типов, отсутствует грузонесущий орган. Скребковым транспортерам обычно находят применение при конвейерной сборке, в поточных линиях. Перемещаемые грузы на конвейеры с несущими цепями устанавливаются на тяговые цепи, которые скользят в неподвижных направляющих. При использовании транспортёров с ведущими цепями грузы перемещаются по неподвижным опорным путям, по полу цеха. Или же имеют собственный гусеничный или колёсный ход.

В серийном и массовом производстве на сборочных работах используются тележечные конвейеры. Такая конструкция представляет собой тележки, которые движутся по замкнутой трассе и соединяются цепью тягового типа. На этих тележках производятся основные процессы литейного производства (заливка, формовка или охлаждение). А также сборка узлов и машин.

vatservis.ru

Конвейер скребковый

На сегодняшний день в разных сферах деятельности применяется такое транспортирующее средство, как конвейер скребковый. Наиболее часто такое оборудование используется там, где требуется перемещение грузов сыпучего и мелкокускового характера. Таким образом, наиболее распространенным использование конвейера данного типа является на химических производствах, на угольных производствах, в сельском хозяйстве, в строительстве и множестве других промышленных сфер, где часто требуется перемещение сыпучего и мелкокускового груза.


Принцип работы скребкового конвейера


Принцип работы данного оборудования основан на том, что он посредством специальных элементов скребкового типа перемещает груз по желобу с высокими стенками. Перемещение груза по скребковому конвейеру происходит под углом, который может достигать сорока пяти градусов. Сами скребковые элементы являются погруженными в желоб и за счет движения препятствуют приставанию материала к поверхности самого желоба. Размеры перемещаемого материала по желобу являются важной характеристикой. Кусок материала не должен превышать тридцати миллиметров, в противном случае работа конвейера может дать сбой, поскольку скребки рассчитаны на перемещение именно мелкокускового груза.





Высота бортов такого конвейера зависит от характера транспортируемого груза, однако самыми низкими бортами являются стенки не менее десяти сантиметров. Конвейер скребковый способен к перемещению горячего груза, температура материала, транспортируемого на конвейере, может достигать двухсот градусов. Важным является то, что данное оборудование ни в коем случае нельзя использовать для перевозки и перемещения легковоспламеняющегося, взрывоопасного и других подобных грузов, поскольку действие скребковых элементов может спровоцировать возникновение опасной ситуации.


Основные характеристики скребкового конвейера







Сами скребки, как правило, выполнены из литой стали, желоб тоже чаще всего изготовлен металлическим, однако встречаются и деревянные модели.


Большим преимуществом скребковых конвейеров является то, что они могут разгружаться и загружаться на любом участке желоба, что в некоторых случаях является удобным и даже необходимым. Скорость такого типа конвейера может достигать одного метра в секунду, а производительность может варьироваться от пятидесяти до трехсот пятидесяти тонн в час работы, это зависит от модели и использования конвейера. Как правило, используются такие конвейеры для перемещения грузов на расстояние до ста метров.


В конструкцию скребкового конвейера входят такие необходимые рабочие элементы, как став, цепной механизм, непосредственно сами скребки, желоба, станция осуществляющая привод всего оборудования, головка концевого типа. Так же данное оборудование может классифицироваться по следующим типам и видам. На сегодняшний день широко используются конвейеры, осуществляющие подземные работы, например на рудниках и в шахтах, так же распространены конвейеры общего предназначения, то есть для использования на обогатительных фабриках и на поверхности шахты. Существуют так же конвейеры специального назначения, такие используются в машинах горнотранспортного типа.


Так же различаются скребковые конвейеры по типу их привода. Существуют и наиболее часто на предприятиях используются конвейеры с электрическим типом привода. Так же достаточно часто вдали от электрической сети происходит использование пневматических конвейеров данного типа. И наконец, существуют еще скребковые конвейеры с гидравлическим приводом, они так же являются достаточно распространенными на разных участках работ.

promplace.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
