Подогреватель водоводяной ВВП 16-325х4000 секция латунная трубка

Номинальный расход нагреваемой воды, т/ч: 167,3
Объём теплоносителя в рубашке, л: 238,46
Давление Ру, МПа — кг/кв.см: 10 кгс/кв.см (1,0 МПа)
Количество трубок, шт: 151
Длина корпуса L, мм: 4000 мм
Диаметр корпуса, мм: 325
Площадь поверхности нагрева, м2: 28,49
Температура воды в корпусе °С: до 150 °С
Температура воды в трубной части °С: до 150 °С
Тепловой поток, кВт: 632,4 кВт

Вес продукта: 594. 4 kg

Подогреватели водо-водяные ПВ 325х4-Г-1,0 предназначены для подогрева воды в системах горячего водоснабжения жилых, общественных и промышленных зданий.

Cекция водоводяного подогревателя ПВ1-325х4-Г-1,0-28,49-Т представляет собой неразборный блок, состоящий из стального корпуса диаметром 325мм длиной 4000мм, трубных досок и развальцованных внутри латунными трубками 16х0,8мм поверхности теплообмена.

 Разъемное исполнение секций водоводяных подогревателей ПВ является универсальным и позволяет осуществлять организацию производства, транспортировки и сборки на месте блоков секций с различным числом однотипных секций в зависимости от назначения подогревателя, температурного режима и т.д.

Принцип работы подогревателя водоводяного ПВ1-325х4-РГ-1,0-632,4:

1. При работе водоводяного подогревателя ВВП 16-325х4000 c латунной трубкой в системе горячего водоснабжения и отопления нагреваемая (холодная) вода проходит в трубном пространстве, а греющая (горячая) в межтрубном пространстве.

2. В случае работы водоводяного подогревателя ВВП 16-325х4000 c латунной трубкой, когда греющая вода проходит в трубном пространстве, а нагреваемая вода в межтрубном пространстве, гарантийный срок службы секции уменьшается на 50%.

Устройство двухсекционного водоводяного подогревателя:

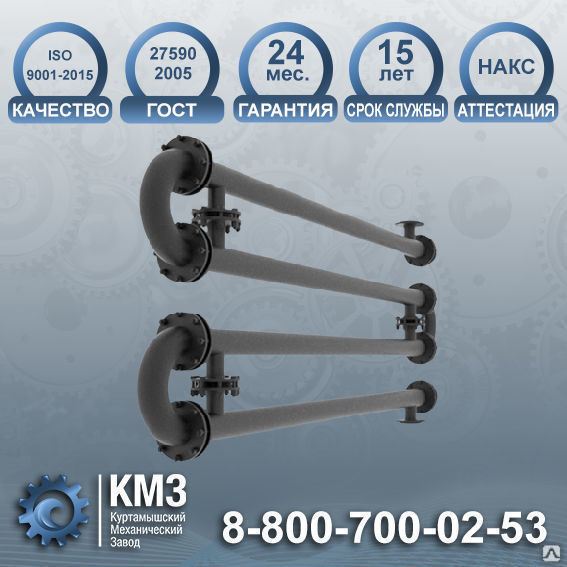

Двухсекционный Водоводяной подогреватель ПВ состоит (см рисунок) из секций 1, соединенных последовательно между собой по трубному пространству калачами 2, а по межтрубному пространству переходами 3. Внутри секции расположены латунные трубки 5, которые поддерживаются на равном расстоянии друг от друга опорными перегородками 4. Подогреватель ПВ может состоять из одной секции(

ПВ1 325х4-1,0-РГ-28,49-У3 ) в этом случае калач 2 не применяется.



Основные параметры и технические характеристики водоводяных подогревателей с гладкой латунной трубкой:

Номер типоразмера Полное наименование Тепловой поток, кВт Количество трубок, шт Площадь нагрева, м2 Масса, кг

1

57х2000-1,0-РГ

7,9

4

0,37

23

2

57х4000-1,0-РГ

17,6

4

0,75

37

3

76х2000-1,0-РГ

13,1

7

0,65

32,6

4

76х4000-1,0-РГ

28,3

7

1,32

52,4

5

89х2000-1,0-РГ

18,2

10

0,93

39

6

89х4000-1,0-РГ

40,7

10

1,88

64,2

7

114х2000-1,0-РГ

39,9

19

1,79

57,4

8

114х4000-1,0-РГ

85,7

19

3,58

97,1

9

168х2000-1,0-РГ

74,4

37

3,49

112,6

10

168х4000-1,0-РГ

147,5

37

6,98

193,8

11

219х2000-1,0-РГ

113,4

61

5,75

182,6

12

219х4000-1,0-РГ

238,4

61

11,51

301,3

13

273х2000-1,0-РГ

236

109

10,28

261,5

14

273х4000-1,0-РГ

479,1

109

20,56

461,7

15

325х2000-1,0-РГ

302,7

151

14,24

338,7

16

325х4000-1,0-РГ

632,4

151

28,49

594,4

17

377х2000-1,0-РГ

421,7

211

19,8

430

18

377х4000-1,0-РГ

886,2

211

40,1

765

Условное обозначение секции водоводяного подогревателя ВВП 16-325х4000 согласно ГОСТ

ПВ1 325х4-1,0-РГ-28,49-У3 где

325-наружный диаметр секции

4- длина секции, м

1,0-рабочее давление среды МПа

РГ-тип секции разборная гладкотрубная

28,49- Площадь поверхности нагрева, м2

У3-климатическое исполнение

Вместо У3 может применяться Т означающее типовое исполнение секции по расположению боковых патрубков.

Пр правое расположение боковых патрубков и Л левое расположение патрубков.

Подогреватель водоводяной ВВП 16-325х4000 от компании ООО «Армикс» можно купить оформив заказ на сайте, по email и телефону. Водоподогреватели водоводяные ВВП 16-325х4000 всегда низкие цены, в наличии, а случае отсутвия на заказ до 10 рабочих дней.

Возможные обозначения секции:

16-ПВ1-325х4-Г-1,0-28,49-Т
Подогреватель водоводяной ввп 16-325-4000
ПВ 16-325х4,0-1,0-РГ

Водо-водяные скоростные водоподогреватели — Строительные СНИПы, ГОСТы, сметы, ЕНиР,

Перейти к содержимому

Водо-водяные разъёмные подогреватели (рис. 117) (ОСТ 34-588-68) применяют для систем отопления и горячего водоснабжения. Подогреватели выпускаются с латунными трубками (d= 16X1 мм) длиной 2000 и 4000 мм. Корпус стальной. Максимально допустимое давление воды Ру≤1 МПа (10 кгс/см²), температура 150° С.


Рис. 117. Водо-водяной разъёмный подогреватель
1 — бобышка для присоединения терморегулятора; 2 — переходной патрубок; 3 — корпус, 4 — спускной штуцер с колпаком, 5 — соединительный калач

Нагреваемою воду пропускают по трубкам, греющую воду (первичный теплоноситель) — по межтрубному пространству. В этом случае линейное температурное удлинение выравнивается и отпадает необходимость устройства специальных линзовых компенсаторов на корпусе. Основные технические данные водо-водяных подогревателей приведены в табл. 120 (по материалам Московского завода сантехоборудования объединения Моссантехпром).

Таблица 120. ТЕХНИЧЕСКИЕ ДАННЫЕ РАЗЪЕМНЫХ ВОДО-ВОДЯНЫХ ПОДОГРЕВАТЕЛЕЙ

НомерL, ммЧисло трубокПлощадь поверх­ности нагрева, м2Площадь

живого сечения, м²

Габаритные

размеры, мм

Диаметр патрубков, ммМасса, кг, одной секции
трубокмежтрубного пространстваL1АБDyDy1
0157200040,370,00060,00122272134200404032,2
0257400040,750,00060,00124272134200404045,2
0376200070,650,00110,00232300148200505043
0476400071. 310,00110,00234300148.200505061,6
05892000121,П0,00190,00292414205240656555,2
06894000122,240,00190,00294414205240656580,4
071142000191,760,00290,0052424210300808076,5
081144000193,540,0050,00544242103008080114
091682000373,40,0570,0122722359400100125136
101684000376,90,0570,0124722359400100125207
112192000645,890,00990,02082834415500150150213
12219400064120,00990,02084834415500150150322
132732000109Ю0,01680,03083036516600200200304
14273400010920,30,01680,03085036516600200200487
15325200015113,80,02330,04463052524700200250413
163254000151280,02330,04465052524700200250663
