Гусеничный трактор ДТ-75Н (технические характеристики)



















содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..





Гусеничный трактор ДТ-75Н (технические характеристики)
описание и технические характеристики
Гусеничный, общего назначении, класса тяги 30,0 кН (3 тс). Предназначен для выполнения в агрегате с навесными, полунавесными, прицепными гидрофицированными машинами сельскохозяйственных (вспашка, сплошная культивация, боронование, лущение стерни, посев, уборка сельскохозяйственных культур, снегозадержание), землеройных, мелиоративных и дорожных работ. Создан на базе трактора ДТ-75.
Агрегатируется с теми же сельскохозяйственными машинами, что и тракторы ДТ-75 и ДТ-75М.
На тракторе установлен четырехцнлиндровый, четырехтактный дизельный двигатель СМД-18Н жидкостного охлаждения с газотурбинным наддувом. Запуск основного двигателя осуществляется с места водителя при помощи пускового двигателя с электростартером.
Двигатель СМД-18Н является модификацией двигателя СМД-14НГ; отличается от него наличием турбокомпрессора и регулировкой топливного насоса.
Для подогрева двигателя перед его запуском при температуре окружающего воздуха ниже —5° С на тракторе предусмотрен предпусковой подогреватель ПЖБ-200.
Узлы и механизмы трактора смонтированы на сварной раме, которая состоит из двух продольных сварных лонжеронов замкнутого прямоугольного сечения, соединенных между собой поперечными связями.
Муфта сцепления сухая, двухдисковая, постоянно замкнутая.
Коробка передач и задний мост смонтированы в одном корпусе. Задний мост имеет два одноступенчатых планетарных механизма поворота с ленточными тормозами, обеспечивающими торможение трактора как при переднем, так и при заднем ходе. Планетарный механизм позволяет снизить усилия на рычагах управления поворотом трактора.
Трансмиссия трактора, ходовая часть, ВОМ, механизм задней навески полностью унифицированы с аналогичными деталями и узлами тракторов ДТ-75 и ДТ-75М.
Ходовая часть состоит из ведущих и направляющих колес, поддерживающих роликов с резиновыми бандажами, четырех балансирных кареток подвески и двух гусеничных цепей.
Для работы со свеклокомбайнами на трактор устанавливают унифицированную узкую гусеницу.
По заказу потребителя завод может комплектовать трактор четырехступенчатым ходоуменьшителем.
Трактор оборудован раздельно-агрегатной гидравлической системой, механизмом задней навески с автосцепкой, позволяющим подсоединять машины и орудия по двухточечной и трехточечной схемам, прицепным устройством.
Гидравлическая система и навесное устройство унифицированы с тракторами ДТ-75 и ДТ-75М.
Кабина закрытого типа, цельнометаллическая, двухместная, герметизированная и подрессоренная. Сиденье регулируется по массе и росту водителя.
ля создания нормальных температурных условий в кабине предусмотрена вентиляционная установка, которая подает воздух, очищенный от пыли, увлажненный и охлажденный. Она включается при закрытых окнах и дверях кабины.
Для обеспечения оптимальной температуры воздуха на рабочем месте водителя в зимний период в кабине трактора установлен отопитсль калориферного типа. Конструкция кабины позволяет работать на тракторе в любых погодных условиях.
Для улучшения обзорности кабина смещена вправо от оси трактора, а топливный бак увеличенной вместимости размещен с левой стороны кабины.

Техническая характеристика трактора ДТ-75Н

Номинальная эксплуатационная мощность двигателя, кВт (л.с.) 70,0 (95)
Частота вращения, об/мин:
..коленчатого вала двигателя при номинальной мощности 1800
..ВОМ 540 и 1000
Диаметр цилиндра, мм 120
Ход поршня, мм 140
Удельный расход топлива при номинальной эксплуатационной мощности, г/кВт*ч (г/э. л.с.-ч) 251,6 (185)
Применяемое топливо для:
..основного двигателя дизельное
..пускового двигателя смесь бензина автомобильного А-72 или А-76 с моторным маслом дизеля в соотношении 20:1 по массе
Вместимость топливного бака, л 315
Колея, мм 1330
Продольная база, мм 1612
Дорожный просвет (на площадке с твердым покрытием по бугелю крепления коробки передач к раме), мм 376
Ширина звена гусениц, мм 390
Удельное давление на почву с задним механизмом навески, МПа (кгс/см2) 0,049 (0,49)
Габаритные размеры, мм:
..длина с задним механизмом навески в транспортном положении 3480
..ширина 1890
..высота 2650
Масса конструктивная, кг 6490





























содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..











zinref.ru

ДТ-75М технические характеристики

ДТ-75М технические характеристики. Трактор ДТ-75М является модификацией трактора ДТ-75. Гусеничный, общего назначения, класса тяги 30,0 кН (3 тс). Предназначен для выполнения в агрегате с навесными, полу навесными и прицепными гидрофицированными машинами сельскохозяйственных (вспашка, сплошная культивация, боронование, лущение стерпи, посев и уборка сельскохозяйственных культур, снегозадержание), землеройных, мелиоративных и дорожных работ.

На ДТ-75М установлен четырехцилиндровый четырехтактный дизельный двигатель СМД-14НГ жидкостного охлаждения. Запуск основного двигателя осуществляется с места водителя при помощи пускового двигателя с электростартером.

Узлы и механизмы трактора смонтированы на сварной раме, состоящей из двух продольных лонжеронов замкнутого прямоугольного сечения, соединенных между собой поперечными связями.

Бульдозер ДТ-75М предназначен для разработки и перемещения грунтов 1 и 2 категорий, рытья и засыпки траншей, возведения насыпей, перемещения щебня и других дорожно-строительных материалов, расчистки дорог от снега, а также для выполнения планировочных работ.

Муфта главного сцепления сухая, двухдисковая, постоянно замкнутая, перед коробкой передач в отдельном корпусе установлен увеличитель крутящего момента планетарного типа с фрикционной муфтой (передаточное число i = 1,25), который включается на ходу без разрыва потока мощности. Он предназначен для увеличения тяговых усилий на 25% на всех передачах при преодолении тракторным агрегатом временных дополнительных сопротивлений движению.
Вместо увеличителя крутящего момента может быть установлен четырехступенчатый ходоуменьшитель, предназначенный только для получения низких скоростей тракторного агрегата.

Коробка передач и задний мост смонтированы в одном корпусе. Задний мост имеет два одноступенчатых планетарных механизма поворота остановочными тормозами.

Тормоза ленточные, плавающего типа, дают возможность тормозить трактор при переднем и заднем ходе. Планетарный механизм позволяет снизить усилия на рычагах управления поворотом.
На тракторе установлен зависимый ВОМ, который получает вращение от ведущего вала увеличителя крутящего момента (УКМ) или ведущего вала ходоуменьшителя.

Ходовая часть состоит из ведущих и направляющих колес, поддерживающих роликов с резиновыми бандажами, четырех балансирных кареток подвески и двух гусеничных цепей.
Для работы со свеклокомбайнами на трактор устанавливают унифицированную узкую гусеницу.
Трактор оборудован раздельно-агрегатной гидравлической системой, механизмом задней навески с автосцепкой для подсоединения машин по двухточечной и трехточечной схемам, прицепным устройством. Гидронавесная система позволяет трактористу управлять из кабины навесными, полунавесными и прицепными гидрофицированными машинами.

Кабина закрытого типа, цельнометаллическая, двухместная, герметизированная и подрессоренная. Сиденье регулируется по массе и росту водителя.

Для создания нормальных температурных условий в кабине предусмотрена вентиляционная установка, которая подает воздух, очищенный от пыли, увлажненный и охлажденный. Она включается при закрытых окнах и дверях кабины.
Для обеспечения оптимальной температуры воздуха на рабочем месте водителя в зимний период в кабине трактора установлен отопитель калориферного типа.

Конструкция кабины позволяет работать на тракторе в любых погодных условиях.
Для улучшения обзорности кабина смещена вправо от оси трактора, а топливный бак увеличенной вместимости размещен с левой стороны кабины. Для прогрева двигателя перед пуском при температуре окружающего воздуха ниже -5° С на тракторе установлен предпусковой подогреватель ПЖБ-200.

ДТ-75М — технические характеристики

Номинальная эксплуатационная мощность двигателя, кВт (л.с.) 66,2 (90)
Частота вращения, об/мин:
..коленчатого вала двигателя при номинальной мощности 1750
..ВОМ 540 и 1000
Диаметр цилиндра, мм 130
Ход поршня, мм 140
Удельный расход топлива при номинальной эксплуатационной мощности, г/кВт*ч (г/э. л.с.-ч) 251,5 (185)
Применяемое топливо для:
..основного двигателя дизельное
..пускового двигателя смесь бензина автомобильного А-72 или А-76 с моторным маслом дизеля в соотношении 20:1 по массе
Вместимость топливного бака, л 315
Колея, мм 1330
Продольная база, мм 1612
Дорожный просвет (на площадке с твердым покрытием по бугелю крепления коробки передач к раме), мм 376
Ширина звена гусениц, мм 390
Удельное давление на почву с задним механизмом навески, МПа (кгс/см2) 0,051 (0,51)
Габаритные размеры, мм:
..длина с задним механизмом навески в транспортном положении 3480
..ширина 1890
..высота 2650
Масса конструктивная, кг 6550

spectehnika74.ru

Правила трогания с места трактора ДТ-75


Трактор ДТ-75

Перед тем, как завести трактор и тронуть его с места, нужно удостовериться в отсутствии посторонних предметов, что могут быть зажаты между звеньями гусениц. Одновременно с тем следует закрыть боковины капота. Когда температура воды, содержащейся в системе охлаждения, достигнет 75 °C, необходимо приоткрыть шторку радиатора.

После проведения таких нехитрых манипуляций требуется проверить также исправность и надежность крепления к трактору прицепных устройств и орудий. Убедившись, что вблизи техники нет обслуживающих ее людей, следует все же с помощью звукового сигнала дать предупреждение о начале движения техники.

Чтобы плавно, без рывков, тронуть трактор с места, важно выполнить последовательно такие операции:

  1. Выключение главной муфты сцепления. С переведением рычага управления механизма вперед следует на протяжении полминуты его удерживать до полной остановки первичного вала коробки смены передач. При этом нужно дождаться пока стрелка на масляном манометре остановится напротив нулевого значения.
  2. Включение требуемой передачи. Если по какой-то причине с первого раза не получилось ее включить, следует возвратить рычаг в нейтральное положение и на короткое время запустить главную муфту сцепления. Для этого нужно сместить на себя рычаг ее управления. После выключения муфты сцепления можно уже включить нужную передачу.
  3. Смещение вниз рычага управления подачей топлива способствует тому, что коленчатый вал двигателя начинает чаще вращаться, увеличивая количество своих оборотов.
  4. Неспешный запуск главной муфты сцепления, позволяющий начать плавное движение трактора.

Случается и так, что на выбранной передаче тяговое усилие трактора не может обеспечить преодоление повышенного сопротивления, возникающего в начале движения транспортного средства. В таком случае посредством передвижения на себя рычага управления муфтой сцепления требуется запустить увеличитель крутящего момента (далее — УКМ). После того, как трактор наберет разгон, следует выключить УКМ путем обратного движения того же рычага.

Как управлять движущимся трактором

Рычаги, управляющие главной муфтой сцепления и переключением передач, а также тормозки карданной передачи и УКМ между собой объединены. По этой причине переключение передач можно выполнять только после выключения рычага, отвечающего за управление главной муфтой сцепления. Тем не менее, это действие осуществляется также вне зависимости от включенного или выключенного состояния УКМ.

Чтобы переключить передачу, трактор нужно остановить. Для этого главная муфта сцепления выключается, а рычаг, управляющий подачей топлива переводится вверх. По истечении нескольких секунд, которые отводятся на то, чтобы стрелка масляного манометра, связанного с увеличителем крутящего момента, вернулась в нулевое положение, запускается нужная передача, а рычаг управления подачей топлива переводится вниз. Вместе с тем плавно главная муфта сцепления включается.

Выполнение действий по переключению передачи во время движения трактора по зыбкой почве или холмистой местности недопустимо. Рекомендуется переходить на первую передачу еще до момента преодоления таких участков.

Для трактора, работающего на стерне, основной является первая передача, обеспечивающая номинальное тяговое усилие в 3 т при поддержании скорости движения в пределах 5 км/ч. Если же трактор комплектуется вместе с прицепными устройствами и их общее тяговое сопротивление составляет меньше 3 т, нужно задействовать более высокие передачи, а значит, увеличить скорость. При таком подходе наблюдается повышение производительности труда, а также снижение расхода топлива и горюче-смазочных материалов в отношении к единице обработанной площади.

Использование седьмой передачи целесообразно при выполнении работ по транспортировке грузов и при перемещении трактора между объектами. Не стоит перегружать двигатель во время эксплуатации трактора, поскольку такое отношение к технике может вызвать задымление, перегрев и внезапное отключение двигателя.

Часто на пути трактора возникают незначительные помехи в виде большой лужи, участка с подъемом либо повышенной влажностью почвы. Такие кратковременные преграды, создающие дополнительное сопротивление движению, приводят к тому, что на выбранной передаче невозможно преодолеть тяговое усилие. В таком случае можно включить на ходу УКМ. Если же такое действие не помогает, то следует без выключения УКМ запустить передачу, что на порядок ниже функционирующей в тот момент. После того, как сложный участок будет преодолен, можно выключить увеличитель крутящего момента.

При оснащении трактора различными прицепными устройствами следует пользоваться такими передачами, которые будут способствовать полной рабочей нагрузке на технику. В этой ситуации не берутся в учет резервные передачи и возникновение повышенных тяговых усилий, которые создаются при включении УКМ. Благодаря максимальному использованию технических возможностей трактора достигается экономичность и производительность его работы, а также поддержание нормального температурного режима функционирования двигателя.

Важным является то, что повышение мощности установленного на тракторе дизеля СМД-14 до 75 лош. сил создается не для того, чтобы увеличить тяговые усилия техники на низших передачах, а для того, чтобы повысить скорость ее движения, приводящую к увеличению производительности прицепных устройств. Трактор ДТ-75 необходимо стараться использовать на таких трудоемких работах как пахота и дискование полей, а также перевозка тяжеловесных грузов и прочее. Недопустимо использовать трактор без должной нагрузки на пониженных передачах, поскольку недогрузка техники может привести к нарушению нормального температурного режима двигателя (его перегреву), а также снижению производительности, увеличению расхода топлива и ГСМ, что рассчитываются на единицу возделанной площади.

Для поворота трактора используются педали остановочных тормозов и рычаги, управляющие тормозами планетарного механизма. Чтобы выполнить плавный поворот, следует сместить такой рычаг в ту сторону, куда нужно повернуть трактор. При этом перемещение техники будет происходить по дуге с большим радиусом. После окончания поворота трактора рычаг управления следует плавно, тем не менее, быстро отпустить. При выполнении этой операции нельзя снимать руку с рукояти.

Для совершения крутого поворота техники после того, как рычаг управления тормозом планетарного механизма будет оттянут в одну из сторон, нужно нажать на педаль тормоза остановки. После выполнения поворотной операции следует сначала прекратить манипуляцию с остановочным тормозом, а потом отпустить рычаг, управляющий тормозом планетарного механизма. При необходимости крутые виражи можно выполнять с включенной первой либо первых двух резервных передачах. При этом не допускается создание нагрузки. Если забегающая гусеница трактора на рыхловатой почве начинает буксовать, следует прекратить процесс торможения. Для этого нужно отпустить педаль тормоза остановки вместе с рычагом, управляющим тормозом планетарного механизма и подвинуть технику немного вперед с тем, чтобы дальше продолжить ее поворачивание. Трактор будет двигаться в заданном направлении только при исправности правильно отрегулированных тормозов, верно выполненной навеске прицепных устройств и одинаково натянутых гусеницах с обеих сторон агрегата. В случае несоблюдения указанных условий наблюдается отклонение движущегося трактора от заданного направления, что заставляет машиниста исправлять создавшуюся ситуацию частым использованием рычагов управления и педалей тормозов остановки. Вследствие этого происходит перегрузка двигателя и увеличение непроизводительного расхода топлива. Кроме того, такая ситуация приводит к быстрому изнашиванию накладок тормозных лент, понижению производительности и скорости движения техники. Наблюдается также быстрая утомляемость тракториста.

Перед тем как вести трактор на крутой склон или гору следует побеспокоиться о безопасности движения на таких участках. Для этого необходимо со всей ответственностью подойти к проверке состояния тормозной системы, проконтролировав функциональность и исправность всех существующих тормозов. При спуске со склона, в зависимости от его крутизны, ширины и состояния дороги, следует использовать первую или вторую передачу. Не допускается включение УКМ при движении на подобных участках, поскольку высока возможность возникновения аварийной ситуации. Это может возникнуть из-за отсоединения силовой передачи от двигателя, что часто приводит к непредвиденному отказу тормозной системы. Спускаясь с горы, важно быстро совершать повороты путем оттягивания назад управляющего рычага с одновременным нажимом на соответствующую тормозную педаль. Такие действия приводят к полному торможению гусеницы, в сторону которой совершается поворот. Плавность действий в таком случае недопустима, поскольку может создать противоположный эффект.

Если требуется выполнить спуск на тракторе, оснащенном прицепным устройством или агрегатом, следует использовать только первую передачу с сокращением числа оборотов коленчатого вала. При отсутствии или неисправности тормозов у прицепленных к трактору механизмов необходимо их отцепить и перевезти по отдельности.

Только после того, как техника завершит поворот и станет двигаться прямолинейно, можно будет опустить навесные устройства для выполнения заданной работы. Поднимать их для транспортировки следует также при прямолинейном движении транспорта или в конце загона. Повороты можно совершать после полного освобождения рабочих органов орудий из обрабатываемого грунта.

Преодоление различных препятствий допускается с использованием первой передачи. При этом для временного увеличения тягового усилия техники задействуется УКМ. Для переезда через канавы и рвы важно придерживаться направления под углом в 15-20 ̊. Чтобы трактор смог преодолеть небольшое препятствие с плавным приземлением на грунт, на вершине холмика необходимо немного сместить на себя рычаг, отвечающий за управление тормозами планетарного механизма.

vgtz-traktor.ru

расход топлива, отвал, вес, мощность

Гусеничный бульдозер ДТ75 выпускается Волгоградским тракторным заводом. С момента запуска модели в серийное производство было реализовано достаточное количество рестайлингов и модернизаций. Конструкторы постоянно работают над улучшением эксплуатационных характеристик и повышением уровня комфортабельности бульдозера, чтобы предоставить потенциальному потребителю максимально качественный продукт.

Гусеничный бульдозер ДТ 75

Все узлы и механизмы бульдозера надежно смонтированы на сварной раме, состоящей из продольных лонжеронов. Коробка переключения передач и задний мост расположены в одном блоке.

Для создания оптимального температурного режима в кабине находится специальная вентиляционная установка. Наличие такой системы обеспечивает подачу очищенного и увлажненного воздуха. Её включение осуществляется в автоматическом режиме при закрытии окон и дверей кабины.

Зимой водитель может обогреваться посредством использования специальной отопительной установки калориферного типа. Конструктивные особенности кабины способствуют тому, что работать на таком бульдозере можно при любых погодных условиях.
Несмотря на то, что современный рынок спецтехники изобилует различными предложениями, модель гусеничного бульдозера ДТ75 продолжает пользоваться большой популярностью. Такая тенденция обусловлена хорошими техническими характеристиками и высоким эксплуатационным потенциалом представленного продукта.

Среди преимуществ бульдозера ДТ75 следует отметить следующие:

  • высокая проходимость;
  • минимальный расход топлива;
  • оптимальные габариты;
  • достаточный уровень производительности;
  • высокая ремонтопригодность.

Высокий уровень проходимости обусловлен наличием достаточно широкого гусеничного полотна и внушительной величиной дорожного просвета. В зависимости от комплектации размер полотна может варьироваться от 390 до 470 мм. При этом клиренс бульдозера эквивалентен 326 — 380 мм. Такая особенность позволяет эксплуатировать ДТ75 на любом грунте без последующего снижения уровня производительности труда.

Фото бульдозера ДТ-75

Силовой потенциал комплектующего дизельного агрегата держится на уровне 95 л.с. Такого показателя с головой хватает для разрешения соответствующих проектных задач. При этом дизельный движок, работающий на малых оборотах, отличается минимальным уровнем потребления топлива. По этой причине приобретение ДТ75 является весьма рентабельным капиталовложением. 15 литров топлива хватает для того, чтобы эксплуатировать бульдозер на протяжении одного часа.

При общей длине 4400 мм ширина бульдозера может варьироваться в пределах 1800 — 2240 мм. Высота ДТ75 держится на уровне 2710 мм. Такие габариты делают данную вариацию спецтехники максимальной удобной при проведении различного рода работ.

Бульдозер может оснащаться поворотным или неповоротным отвалом. Установка такого дополнительного оборудования способствует тому, что общая производительность бульдозера имеет тенденцию к росту.

Ещё одним существенным преимуществом ДТ75 можно назвать его максимальную неприхотливость в обслуживании и высокую ремонтопригодность. Поиски необходимых деталей не будут сопрягаться с большими трудностями, что существенно облегчает процесс эксплуатации.

Гусеничный бульдозер ДТ75 имеет прочную и максимально устойчивую конструкцию. Несмотря на это, иногда может возникать необходимость в проведении ремонтных работ. Такая потребность проявляется вследствие нецелевой эксплуатации спецтехники или в результате длительного использования бульдозера без надлежащего сервисного обслуживания.

Кроме этого, гусеничный ДТ75 существенно проигрывает в мобильности и маневренности бульдозерам колесного типа. Соответственно, скоростные характеристики в данном случае также будут значительно ниже.

Назначение

Гусеничный бульдозер ДТ75 отличается широкой областью применения. Такая спецтехника очень активно используется на строительных площадках, а также в сельскохозяйственных целях. Существенным преимуществом модели можно назвать возможность эксплуатации в условиях небольшой крутизны склонов. Это становится возможным в том случае, если величина уклона не превышает 20 градусов.

Наличие гусеничной тяги очень положительно сказывается на потенциале проходимости бульдозера. Вследствие этого он может легко эксплуатироваться на бездорожье или болотистой местности.

При условии установка дополнительного оборудования посредством использования ДТ75 можно чистить улицы от снега. Однако в большинстве случае он применяется для выемки грунта или в целях проведения погрузочно-разгрузочных работ. Для разрешения различных задач бульдозер может агрегатироваться съёмно-навесным оборудованием.

Устройство

Наличие длинноходовых гидроцилиндров позволяет минимизировать уровень рабочего давления в гидравлической системе. Вследствие этого увеличивается ресурс работы и повышаются показатели общей производительности.

Схема бульдозера ДТ-75

1 — двигатель; 2 — кабина; 3 — топливный бак; 4 — рычаги навесного оборудования; 5 — вал отбора мощности; 6 — прицепная скоба; 7 — ведущее колесо; 8 — центральная передача; 9 — гусеница; 10 — коробка передач; 11 — опорное колесо; 12 — муфта сцепления; 13 — направляющее колесо.

Общий вес бульдозера в комплектации с основным оборудованием держится на уровне 7,4 т. В случае установки опциональных элементов данная общая масса машины  будет иметь тенденцию к увеличению.

Кабина водителя

Производители хорошо позаботились о реализации качественной звукоизоляции водительской кабины. Во многом им удалось этого добиться благодаря максимальной герметичности соединений. Вследствие этого внутри кабины создается оптимальный температурный режим в любое время года. В качестве опции данный элемент может дополнительно оснащаться системой подогрева или же кондиционером.

Приборы и рулевые механизмы внутри кабины расположены в соответствии со всеми требованиями эргономики. Следует отметить факт отсутствия дополнительных элементов, которые могли бы помешать нормальному процессу управления.

При этом на главной приборной панели нет соответствующих указателей направления поворотов. К некоторым особенностям также можно отнести отсутствие зеркал заднего вида. Водителю придется полагаться на своё чутьё.

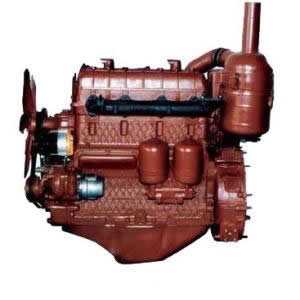

Двигатель

Гусеничный бульдозер ДТ75 оснащается четырехтактным гидроцилиндровым двигателем, номинальная мощность которого держится на уровне 95 л.с. Комплектующее силовое устройство производится компанией из Финляндии. Особенностью таких агрегатов можно назвать факт наличия предпускового подогревателя, наличие которого облегчает процесс запуска двигателя даже при минимальных температурных показателях.

Многоступенчатая коробка переключения передач имеет 10 скоростей переднего хода и 5 — заднего. Это позволяет эксплуатировать ДТ75 в различных условиях. Такая трансмиссия, работающая в паре с двигателем, позволяет свести к минимуму уровень потребления топлива. Так, для одного часа работы может потребоваться 15 литров топлива. Гусеничный бульдозер ДТ75 способен развивать скорость до 12 км/ч.

Навесное оборудование

Навесное оборудование устанавливается на трактор бульдозер ДТ75 в зависимости от особенностей проводимых работ. Различные производители предлагают достаточно широкий ассортимент опциональных установок. Некоторые из них используются для сельскохозяйственных целей или при очистке снега.

Существуют модификации ДТ75 с поворотным или стационарным отвалом. Ширина данного элемента составляет 2520 мм. При этом высота оборудования эквивалентна 800 мм. В большинстве случаев отвал устанавливается с целью последующей очистки дорог.

Проблема транспортировки

Конструктивные особенности бульдозера существенно облегчают процесс транспортировки ДТ75 посредством использования железнодорожных платформ. Но учитывая тот факт, что не ко всем объектам может быть проложено железнодорожное полотно, производители позаботились об альтернативном способе доставки спецтехники. Здесь речь идёт о транспортировке автомобильным путем. В этом случае может возникнуть необходимость в использовании прицепа с низкой рамой.

Технические характеристики

Технические характеристики бульдозера ДТ75 позволяют эксплуатировать его в различных условиях. Высокий потенциал проходимости в этом случае обеспечивается благодаря наличию большого клиренса и гусеничной тяги. В таблице представлены основные эксплуатационные характеристики бульдозера.

Характеристики Показатели
Габариты:
— длина 4400 мм
— ширина 1850-2240 мм
— высота 2710 мм
— клиренс 326-380 мм
Общая масса 7400 кг
Объем бака 360 л
Количество передач:
— передний ход 10
— задний ход 5
Тип шасси гусеничный
Двигатель
— мощность 95 л.с.
— кол-во цилиндров 4
— крутящий момент 15 Нм
Максимальная скорость 12 км/ч
Расход топлива 15 л/час

Бульдозер на гусеничном шасси ДТ75 доступен в четырех различных комплектациях — С1, С2, С3 и С4. В первом случае можно говорить о дополнительном использовании узлов гидросистемы, задней навески и выносных цилиндров. Модификация С4 имеет аналогичную комплектацию, но при этом отмечается факт отсутствия выносного цилиндра. ДТ75 С3 не имеет встроенной гидросистемы и задней навески, а вариация С2 может дополнительно оснащаться распределителем и баком гидросистемы.

Возможно вас заинтересует: В Москве и области видеосъемка праздника только у нас

magistraltrade.ru

Бульдозер ДТ-75: технические характеристики, фото, видео

Производившийся на протяжении многих лет, бульдозер ДТ-75 является самым массовым гусеничным трактором в истории нашей страны. Его и сегодня можно встретить на строительных площадках и станциях механизации. За годы выпуска в устройство машины было внесено множество изменений. Несмотря на разработанную много лет назад конструкцию, она до сих пор является едва ли не эталоном гусеничных тракторов такого класса. Встречается несколько модификаций популярной техники.

ДТ-75 и ДТ-75К, технические характеристики

Впервые сошедшая с конвейера Волгоградского Тракторного Завода в теперь уже далёком 1963 году, модель бульдозера ДТ-75 имела весьма совершенные для своего времени технические характеристики. Основными чертами популярной машины стали:

  • Двигатель СМД-14 разработки Харьковского моторостроительного завода. Работающий на дизельном топливе четырёхцилиндровый силовой агрегат оснащён жидкостной системой охлаждения, обеспечивающей поддержание рабочей температуры в тяжёлых эксплуатационных условиях. Развивая мощность 75 л. с., он сжигает за один час работы 195 граммов солярки на 1 л. с. По современным меркам это довольно высокий расход топлива. Для запуска двигателя используется бензиновый мотор ПД-10М-2, в простонародье именуемый пускачом.
  • Трансмиссия с дисковым сухим сцеплением, через которое крутящий момент передаётся от силового агрегата на семиступенчатую коробку передач, объединённую в один узел с задним мостом. Для ремонта агрегатов доступ к ним осуществляется через закрытые специальными крышками отверстия в корпусе трансмиссии.
  • Подвеска балансирного типа. Несмотря на принципиальную простоту, подвеска подобной конструкции работает плавно и обеспечивает хорошую степень комфорта при высокой проходимости.
  • Гусеницы с отлитыми из металла траками сложной формы. Шарнирно соединённые между собой, траки обладают хорошей подвижностью и, при стандартной ширине 390 мм, обеспечивают уверенное перемещение бульдозера по грунтам разной степени сложности.
  • Гидропривод, рабочее давление в котором создаётся насосом шестерёнчатого типа, подпитывается маслом из бака вместимостью 11 литров. Гидравлическая система обеспечивает эффективное функционирование всех механизмов, входящих в состав навесного оборудования. Общее управление гидросистемой осуществляется непосредственно из кабины.

На модели с обозначением ДТ-75 топливный бак монтировался на заднюю перегородку кабины. В 1972 году появилась получившая более современный дизайн и кабину повышенной комфортабельности модификация ДТ-75К. В связи с большими размерами кабины ту пришлось сдвинуть вправо от оси машины, а бак, наоборот, влево, разместив его на боковой перегородке. Поскольку закрепленный ленточными стяжками бак напоминал висящую на боку сумку, в народе такие трактора получили прозвище «почтальон».

ДТ-75М

Однако прежде чем появилась модель ДТ-75К, из цехов завода стали выходить машины версии ДТ-75М «Казахстан». Полным ходом шло освоение целинных земель, для работы на которых машинам требовалась более высокая энерговооружённость. Обеспечить необходимые характеристики удалось, установив на бульдозер двигатель А-41 мощностью 90 л. с. Любопытно, что даже с учётом того, что масса машины увеличилась и достигла 6350 кг массу, расход топлива, напротив, несколько снизился. Однако, из-за ограниченного выпуска силовых агрегатов А-41, сложности их обслуживания и более высокой стоимости, такая техника не получила широкого распространения. На большую часть тракторов по-прежнему устанавливались моторы СМД-14. Правда, после проведённой в 1975 году модернизации эти двигатели стали более экономичными.

ДТ-75С

Ограниченной серией выпускался и вовсе экстремальный вариант с индексом ДТ-75С. По замыслу разработчиков, увеличить темпы проведения пропашных работ должен был двигатель повышенной мощности, выпускавшийся под маркировкой СМД-66. Но запаса прочности ходовой части и трансмиссии оказалось недостаточно для того, чтобы реализовать возможности мотора, мощность которого составляла 170 л. с. и широкого распространения данная модификация не получила.

За что любят ДТ-75

К основным достоинствам модели, вне всякого сомнения, следует отнести:

  • Надёжность и неприхотливость. Даже в сложных условиях эксплуатации придётся постараться, чтобы вывести ДТ-75 из строя.
  • Хорошую ремонтопригодность, важной составляющей которой являются доступные и недорогие запасные части.
  • Нетребовательность к качеству расходных материалов.

История продолжается

И сегодня на Волгоградском Тракторном Заводе продолжается выпуск легендарной модели гусеничного трактора. Сильно модифицированная, получившая изменённый дизайн, она продолжает пользоваться спросом и поступает в продажу. Некоторое время её даже комплектовали двигателями финской фирмы Sisu. Но поскольку те оказались капризны и довольно сложны в эксплуатации, было решено вернуться к неприхотливым отечественным агрегатам. На бульдозер могут устанавливаться моторы А-41, Д-245.25, РМ-120 или СМД-18Н. В просторной кабине установлено комфортабельное кресло оператора и современные органы управления. Цена нового ДТ-75 в базовом варианте оснащения составляет 1 839 000. Но если экономические трудности не позволяют вам пойти на такие затраты, то на рынке подержанной техники вполне достаточно предложений по продаже машин, уже побывавших в эксплуатации.

Область применения неприхотливой техники чрезвычайно широка. На строительных площадках гусеничный трактор ДТ-75 – это бульдозер. Оборудованный отвалами различной конструкции, он хорошо справляется с работами по планировке местности. В зависимости от ширины установленных гусениц, машина способна перемещаться по каменистым, рыхлым и даже болотистым почвам. Но всё же основное её назначение – сельскохозяйственные работы. Именно здесь наиболее полно раскрываются возможности и технические характеристики трактора-ветерана. Оснащённый плугом, бороной, культиватором, приспособлениями для посева семян или уборки уже созревшего урожая, он эффективно справляется с возложенными на него задачами.

Похожие материалы

portal-spectehnika.ru

Ходоуменьшитель дт 75 – устройство для регулировки скорости

Ходоуменьшитель дт 75 – специальный механизм, с помощью которого можно умешать скорость движения трактора и других транспортных средств. В результате движение получается очень медленным с сохранением оптимальной мощности. Такая необходимость может возникать в случае выполнения определенного вида работ, либо требованиями технологического процесса.

Ходоуменьшителями, помимо тракторов дт 75, оборудуют многие виды тракторной и сельскохозяйственной техники, снегоуборочных машин и других агрегатов. Основных типов ходоуменьшителей два – бесступенчатые и имеющие несколько ступеней переключения передач. В большинстве устройств устанавливаются механические типы ходоуменьшителей со ступенчатым переключением.

Назначение и классификация ходоуменьшителей

Низкая скорость может движения трактора дт 75 может потребоваться для некоторых видов работ, например, при выравнивании какого-либо участка земли или во время полевых работ. Например, во время посадки определенных культур скорость движения не должна превышать 0,2 м/с. Также существует необходимость в довольно высоких скоростях, чтобы повысить оперативность и производительность использования техники. Трактор дт 75 нередко оснащается навесным оборудованием, поэтому диапазон его скоростей, в зависимости от применяемого оборудования, может сильно различаться.

Скорость дт 75 регулируется коробкой передач, однако она иногда бывает не в состоянии делать это в конкретном диапазоне, либо обеспечение движения таким образом слишком затруднительно. С этой задачей вполне по силам справиться ходоуменьшителю – он может понизить движение до минимально возможного, даже меньше обычной транспортной. Ходоуменьшитель может быть встроенным в трансмиссию, либо устанавливаться с другим навесным оборудованием.

Классификация ходоуменьшителей дт 75 и другой тракторной техники происходит так же, как и обычных коробок передач. И если по методу регулирования движения они бывают бесступенчатыми или ступенчатыми, то по способу преобразования крутящего момента – электрическими, гидравлическими, механическими либо комбинированными.

Ходоуменьшитель дт 75 механического типа. У него достаточно высокий коэффициент полезного действия, он неприхотливый и простой в эксплуатации а тракторные запчасти для его обслуживании можно приобрести в любом специализированном магазине. Регулировка ступенчатая, хотя бывает и бесступенчатая с использованием вариаторов.
