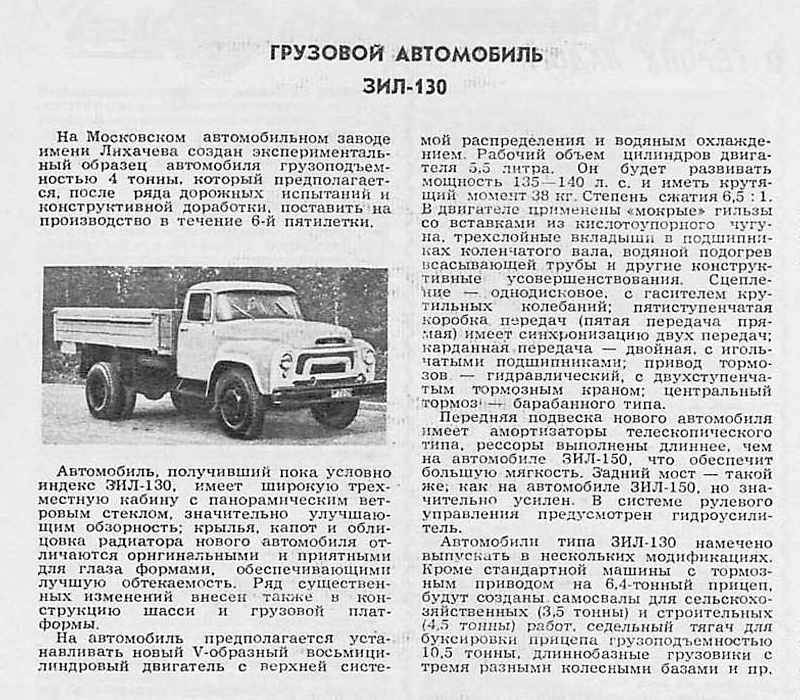

содержание . . 30 31 32 ..Глава VI. РАМА ВЫБОР ТИПА РАМЫ И ЕЕ КОНСТРУКЦИЯ АВТОМОБИЛЯ ЗИЛ-130 При создании новых моделей автомобилей большое значение имеет выбор типа рамы, поскольку у грузовых автомобилей она является основным несущим элементом, воспринимающим все силы, действующие на автомобиль. Наибольшее распространение получили рамы, состоящие из двух лонжеронов, соединенных между собой поперечинами. Такой тип рамы был выбран и для семейства грузовых автомобилей ЗИЛ-130. Автомобили ЗИЛ-150 и ЗИЛ-164 имели раму указанного выше типа, у которой при относительно небольших пробегах ломались лонжероны в зоне изгиба вертикальной стенки, ослаблялось крепление поперечин и ломались поперечины № 2 (рис. 33). Опыт изготовления и эксплуатации выпускавшихся ранее автомобилей был учтен при проектировании рамы автомобиля ЗИЛ-130, в результате чего были приняты соответствующие конструктивные решения, устраняющие указанные выше недостатки. При проектировании рам семейства автомобилей ЗИЛ-130 предусматривалась максимальная их унификация между собой как в отношении конструкции, так и в отношении технологии изготовления. Ширина рам семейства автомобилей ЗИЛ-130 соответствует международным нормам и позволяет устанавливать на его шасси кузова зарубежных фирм и различное специальное оборудование. Элементы рамы в местах установки платформы не выступают над верхней полкой лонжерона. Это упрощает монтаж различного оборудования на шасси автомобилей, а также облегчает транспортировку и складирование рам. В отличие от рам автомобилей ЗИЛ-150 и ЗИЛ-164 рамы автомобиля ЭИЛ-130 имеют постоянную ширину 865 мм по всей длине, что устраняет дополнительное скручивание лонжеронов и исключает образование технологических гофр на горизонтальных полках, неизбежных на лонжеронах старой конструкции в зоне изгиба вертикальной стенки и приводивших к их поломкам. Расчет рам показал, что напряжения в лонжеронах рамы ЗИЛ-130 уменьшены по сравнению с напряжениями в лонжеронах рамы ЗИЛ-164. Результаты расчета приведены в табл. 39. Расчет производился на основании теории простой балки. Лонжерон рассматривался опертым на концы рессор. При этом полезный груз в кузове для автомобиля ЗИЛ-130 принимался равным 5 тс, а для автомобиля ЗИЛ-164 4 тс. Рамы семейства автомобилей ЗИЛ-130 имеют три основные модификации (рис. рама автомобиля ЗИЛ-130 с колесной базой 3800 мм; рама седельного тягача ЗИЛ-130В1 и шасси самосвалов ЗИЛ-130Д1, ЗИЛ-130Д2 и ЗИЛ-130ДЗ, имеющих колесную базу 3300 мм; рама автомобиля ЗИЛ-130Г с колесной базой 4500 мм. Рамы автомобиля ЗИЛ-130 и его модификаций штампованные, клепаные. Лонжероны представляют собой балку в виде швеллера переменного сечения. На передних концах лонжеронов 8 установлен буфер 5 и буксирные крюки 3. На задних поперечинах 15 рам автомобилей ЗИЛ-130, ЗИЛ-130Г, ЗИЛ-130Д2 и ЗИЛ-130ДЗ установлен буксирный прибор 16 для буксировки прицепов. Автомобили-самосвалы ЗИЛ-130Д1, предназначенные для работы без прицепа, вместо буксирного прибора снабжаются буксирной петлей 24 без амортизационно-поглощающего устройства, предназначенной для вытаскивания застрявшего автомобиля. Рис. 33. Схема рамы автомобиля ЗИЛ-164: а — зона поломки лонжерона; 1 — поперечина № 2 39. Наибольшие расчетные напряжения в лонжеронах в кгс/см2 Зона лонжерона
Все части рамы седельного тягача ЗИЛ-130В1, кроме задней поперечины, такие же, как и у рамы шасси самосвала ЗИЛ-130Д1. Задняя поперечина рамы седельного тягача имеет облегченную конструкцию крепления (отсутствует раскос 14), так как приспособления для буксировки на этой раме не ставятся. Лонжероны рамы длиннобазового автомобиля ЗИЛ-130Г имеют в средней части Г-образные усилители 1. В качестве буксирного прибора на автомобилях ЗИЛ-130, предназначенных для работы с прицепами, применяется тяговый крюк с резиновым упругим элементом (рис. 35). Использование резинового упругого элемента дало возможность избежать ряда недостатков, которые имела витая цилиндрическая пружина, применявшаяся в качестве упругого элемента в буксирном приборе автомобиля ЗИЛ-164. Основной недостаток витой цилиндрической пружины — низкие демпфирующие свойства, вследствие чего автопоезд имеет склонность к продольным колебаниям. Это приводит к износу деталей буксирного прибора, а также сокращает срок службы автомобиля в целом. Резиновый упругий элемент благодаря нелинейности характеристики и значительному гистерезису, обусловленному внутримолекулярным трением, смягчает и поглощает удары и толчки, не вызывая продольных колебаний автопоезда. Резиновый буфер 1 заключен в закрытый корпус 4, что существенно улучшает условия его работы. К трущимся поверхностям корпуса подводится смазка, вследствие чего увеличился срок службы буксирного прибора. Кроме того, резиновые упругие элементы практически не требуют никакого ухода в эксплуатации. С целью увеличения срока службы буксирного крюка 6 размеры его были увеличены по сравнению с буксирным крюком автомобиля ЗИЛ-164. Для уменьшения износа крюка была повышена твердость поверхности зева. Опыт эксплуатации первой партии автомобилей ЗИЛ-130 показал необходимость некоторого дополнительного усиления буксирного крюка, так как во время дорожных испытаний были случаи поломки стебля буксирного крюка в зоне резкого перехода к утолщенной шейке. Чтобы избежать указанных поломок и увеличить срок службы буксирного крюка, цилиндрическая форма хвостовика была заменена конической. Рис. 34. Рамы семейства автомобилей ЗИЛ-130 Рис. 35. Буксирный прибор: 1 — резиновый буфер; 2 — гайка; 3 и 5 — упорные шайбы; 4 — корпус буксирного прибора: б — буксирный крюк содержание .. 30 31 32 .. | |||
Большая часть транспортных средств выпускаемых за все время предусматривала подогрев двигателя. Последние модификации ЗИЛ 130 имели транзисторное зажигание, генератор для тока, а также более совершенный приборный щиток. ЗИЛ 130 (7б), а также другие модификации также могли похвастаться наличием двух вентиляционных люков расположенных на крыше. Технические характеристики ЗИЛ 130 сделали это грузовое авто универсальным для использования при необходимости выполнения грузоперевозок на небольшие расстояния.
Характеристики мотора:
Прежде всего, это объясняется тем, что грузовик имеет очень большой расход топливной жидкости. Данный показатель составляет минимум 30 литров на 100 километров дороги. При этом, некоторые люди оснащают авто ГБО. Здесь идет речь, прежде всего, про автомобили, которые выполняют роль автомобильных цистерн, самосвалов и подъемников. Такие меры позволяют сделать эксплуатацию более дешевой, чем у автомобилей-конкурентов данной модели.
В первом случае, это был бортовой ЗИЛ 130 тягач, который оснащался прицепом. Во втором случае – это бортовой грузовик имеющий платформу и боковые борта. Однако со временем, концепция несколько изменилась и было, выпущено много разных моделей. Отметим, что ТТХ ЗИЛ-130 также несколько отличались друг от друга. К примеру, могли быть разные показатели разрешенной максимальной массы ЗИЛ-130, установлены различные виды шасси ЗИЛ 130, а также могла быть разная ширина рамы ЗИЛ-130. Все эти показатели способствовали тому, что максимальная скорость ЗИЛ-130 также могла отличаться, в зависимости от характеристик.
Рамы отличаются одна от другой только длиной лонжеронов, количеством поперечин и номенклатурой некоторых деталей. Конструкции поперечин в основном унифицированы для всех рам. Лонжероны рам автомобиля ЗИЛ-130 (базовая модель), седельного тягача и шасси самосвала имеют форму, позволяющую изготовлять их в одном штампе.
Размеры элементов рам семейства автомобилей ЗИЛ-130 по сравнению с рамами автомобиля ЗИЛ-150 и ЗИЛ-164 были несколько увеличены, чтобы повысить их надежность, а также в связи с увеличением грузоподъемности и скорости движения автомобилей. Высота лонжеронов рам ЗИЛ 130 по сравнению с лонжеронами рамы ЗИЛ-164 увеличена с 225 до 245 мм в средней части и соответственно со 130 до 140 мм в передней и до 180 мм в задней частях. Это увеличение размеров лонжеронов обеспечивает их достаточную прочность и при этом не приводит к излишнему утяжелению конструкции в целом.
34, а — в):
. .
| Модель | ЗИЛ-ММЗ-554 | ЗИЛ-ММЗ-555(А) | ЗИЛ-ММЗ-555К |
| Шасси | ЗИЛ-130Б/ЗИЛ-130Б2 | ЗИЛ-130Д(ЗИЛ-130Д1) | ЗИЛ-130К |
| База, мм | 3800 | 3300 | 3300 |
| Двигатель | ЗИЛ-130 | ЗИЛ-130 | ЗИЛ-157Д |
| Мощность, л.с. (кВт) | 150 (110.4) | 150 (110.4) | 110 (80.9) |
| Крутящий момент, Нм | 401.8 | 401.8 | 343 |
| КПП | Механическая, 5-ступанчатая, синхронизированная | ||
| Колесная формула | 4х2 | 4х2 | 4х2 |
| Размер шин | 260-508Р | 260-508Р | 260-508Р |
Макс. скорость, км/час | 90 | 90 | 90 |
| Емкость топливного бака, л | 175 | 125 | 125 |
| Норма расхода топлива, л/100км | 37 | 37 | 37 |
| Работа с прицепом | -/+ | — (+) | — |
| Размеры платформы, ДхШхВ, мм | 3752х2325х575 | — | — |
| Площадь платформы, м2 | 8.7 | — | — |
| Объем кузова, м3 | 5 | 3 | 3 |
| Угол подъема, град | 50 | 55 | 55 |
| Грузоподъемность, кг | 4000 | 4500 | 4500 |
| Направление разгрузки (вбок/назад) | +/+ | -/+ | -/+ |
| Габаритные размеры, (длина х ширина х высота), мм | 6675х2500х2400 | 5475х2420х2510 | 5475х2420х2510 |
| Вес, кг | 9360 | 9360 | 9300 |
Нормы расхода топлива учитывают движение с грузом и без, а также затраты на выгрузку.
Модель ЗИЛ-ММЗ-554 может работать с самосвальным прицепом ГКБ 819 грузоподъемностью 5000 кг. Борта кузова могут быть оснащены надстройками, что увеличит его объем примерно в два раза.

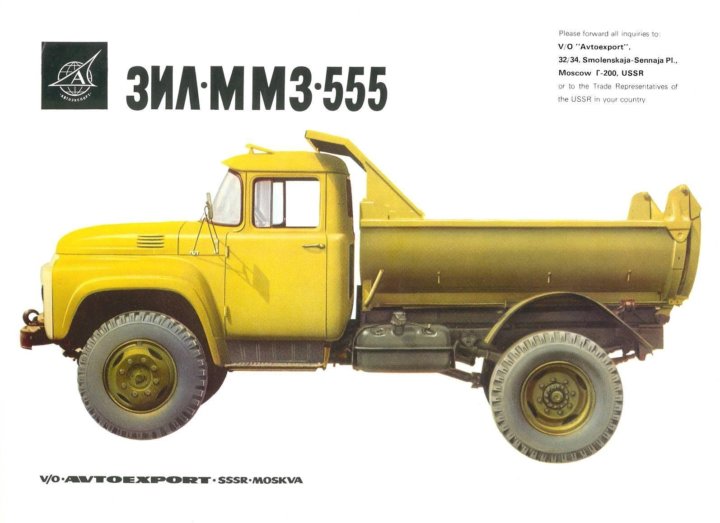

Модель ЗИЛ-ММЗ-555 (сельхозник) имела модификации для поставки на экспорт: ЗИЛ-ММЗ-555Э для умеренного климата, и ЗИЛ-ММЗ-555Т для тропиков. Видео обзор самосвала ЗИЛ-130:
Вес кузова ЗИЛа | Opex.ru opex.ru
Меню
- Новости
- Статьи
- Видеоматериалы
- Фотоматериалы
- Публикация в СМИ
- 3D-тур
Будь в курсе
Новости, обзоры и акции
27.
09.2021
Вес кузова ЗИЛа — важный параметр, поскольку эти машины до сих пор достаточно активно используются при грузоперевозках и организации транспортировки товаров и материалов. Очень важно знать вместимость кузова, чтобы точно рассчитать, какой объем груза возможно поместить туда, чтобы транспортировать без проблем и не превысить максимально допустимые показатели. Но тут стоит отметить, что есть разные модификации ЗИЛа, и нужно учитывать, какая именно машина будет задействована для грузоперевозок.
Разные виды модификаций ЗИЛ и их особенности
Наиболее популярный вариант — это модель 130. Это бортовой автомобиль, который имеет размеры платформы 3,754х2,326х0,575 метров. Соответственно, вместительность можно просчитать, перемножив эти три величины. И получается, что объем кузова этой модели ЗИЛ составляет 5,02 кубических метров. Аналогичным образом можно просчитать и объем кузовов для других моделей. Например, для ЗИЛ-131, модели с полным приводом, созданной для армии, фактический объем установленного в машине кузова составляет 7,64 кубических метров.
Надо сказать, что 131 модель разработана была не только для военных целей, но широко использовалась также и для решения широкого круга других задач.
Существует также 554 модель ЗИЛ, и вместительность ее кузова составляет 5 кубических метров. Особенность этой модели заключается в том, что разгрузка этого грузовика была предусмотрена с двух боковых сторон. Иногда это актуально, когда другие варианты разгрузки не подходят для конкретной ситуации. Популярность модели обусловлена именно удобством конструкции кузова, и чаще всего авто используют для того, чтобы транспортировать сельскохозяйственную продукцию.

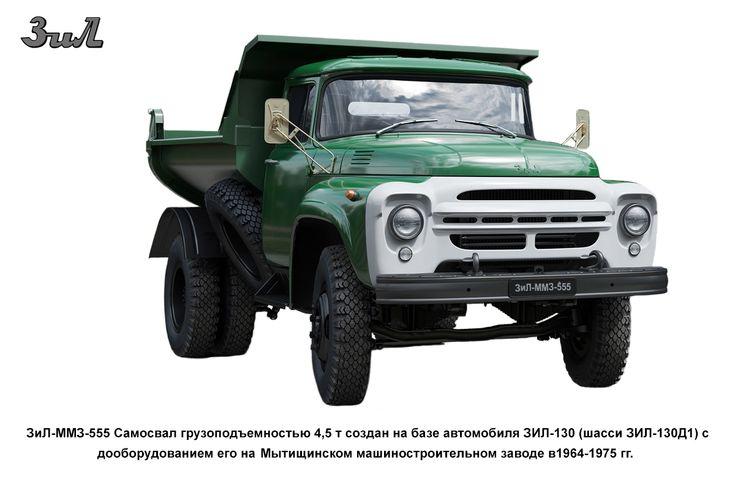

Модель ЗИЛ-555 представляет собой самосвал с немного скругленным кузовом. В народе этот кузов также называют «Лодочка», и используется такая модель наиболее часто для сыпучих грузов. Скругленный кузов упрощает выгрузку подобных грузов, и это часто бывает актуально для строительной и ремонтной сфер. Вместительность кузова такой формы немного меньше, потому что часть объема съедается именно этим углом.
Таким образом, в ЗИЛ-555 можно перевозить предметы до 3 кубических метров.
Грузоподъемность и вес
Модель дорабатывали неоднократно, и, в итоге, рабочие показатели машины менялись достаточно часто. Стандартные версии, которые были выпущены первыми, позволяли максимально нагружать авто до 4,5 тонн. Но со временем потребовалось увеличить этот параметр, и максимальная грузоподъемность стала составлять 5,25 тонн. Это важный показатель, который также необходимо учитывать во время планирования перевозки груза, поскольку масса разных товаров и материалов различная, и не всегда допустимо загружать до максимума по объему кузов, так как присутствует риск превысить допустимую грузоподъемность.
Вес кузова ЗИЛ также зависит от того, какая конкретная модификация используется. Некоторые модели могут весить 4,57 тонн, и это самые маленькие варианты. Другие по весу достигают 9,3 тонн. В любом случае, ЗИЛ хорошо показал себя в работе и практическом использовании, отлично переносит перегрузки во время работы, так что это тоже стало причиной роста популярности автомобиля.
При расчетах нужно учитывать:
- вес и массу перевозимого груза;
- размеры каждой отдельной единицы или фракции, если речь идет о строительных материалах;
- наличие примесей и особенности формы груза.
Рассчитать вес груза, который можно уместить в кузов, можно также, просто проверив опытным путем, сколько именно туда помещается. Это иногда актуально, когда нет возможности рассчитать объемы другими способами, или когда нет точных сведений о весе и массе груза, который планируется перевозить.
Также иногда могут быть грузы и материалы разной плотности, и это тоже не всегда возможно учесть. Но следует помнить, что при превышении максимальных показателей веса и объема груза могут увеличиваться и показатели расхода топлива на грузоперевозки.
Впрочем, ЗИЛ считается одним из наиболее экономных вариантов в этом плане, и на трассе расход топлива у него составляет в большинстве случаев приблизительно от 28 литров на 100 километров.
