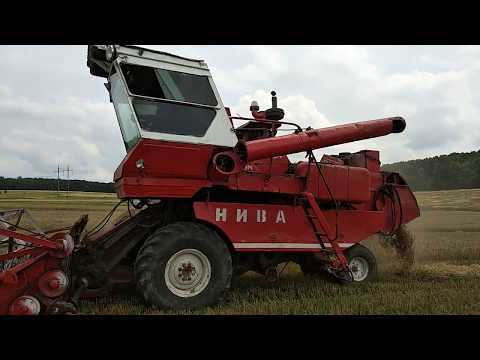

Комбайн Нива СК-5 — технические характеристики, запчасти и другие составляющие
Технику нередко называют отечественной сельскохозяйственной легендой в сфере машиностроения. На сегодняшний день предприятие «Ростсельмаш» занимается выпуском более модернизированной версии. Модели отличаются высокими производственными показателями, что дает возможность конкурировать с сельскохозяйственной техникой зарубежного производства.
Технические показатели комбайна
Аббревиатура СК расшифровывается как «самоходныйкомбайн». Под цифрой «5» подразумевается производительность техники: 5 кгзерна за одну секунду действия.
Характеристика техники: габариты комбайна: длинна 7607миллиметров, ширина 4000 миллиметров, а высота 4100 мм; весит комбайнприблизительно 7,5 тонн; молотильным механизмом является барабан, скорость его вращенияпрактически 3000 оборотов в минуту; бункер имеет объем в 3000 литров; быстраявыгрузка бункера 40 литров за секунду/3 м; соломотряс оснащен 4 клавишами;жатка с шириной 5 м; в комбайне данного вида установлено 64-е ножа; наклоннаякамера.
Запасные части к комбайну СК-5 Нива
Нива СК-5 является самоходным комбайном, которыйполучил заслуженное имя труженик полей. За короткий период времени, он сталодним из самых востребованных зерноуборочных агрегатов на территории СССР.Первый выпуск техники осуществлялся еще в 70-х годах.В 2017 году, модель СК-5нива по-прежнему выпускается, но под усовершенствованным брендом «Нива Эффект».
Благодаря высоким техническим показателям, даннаямодель сельскохозяйственной техники способна конкурировать с известными европейскимипроизводителями сель хоз техники. Более того, некоторые модели, СК 5 Нива-Эффектпревзошел по техническим показателями высокому уровню производительности.
Двигательная система СК-5 Нива
За все время производства зерноуборочной техники, оноснащался разными двигателями, начиная с СМД 17, а в последнюю модель былустановлен двигатель СМД-21, мощность которого составляла 120 л/с (лошадиных сил).Мотор в данной технике четырехтактный, четырехцилиндровый дизель с ряднымисполнением.
Модели СМД-19К, СМД-20К, СМД-21 оснащенный функцией надув преждечем воздух попадет в турбину, он будет охлажден.
Усовершенствованные модели «Нива–Эффект» оснащенныемощным двигателем. Данный мотор обладает меньшим расходом горючего иувеличенным эксплуатационным ресурсом. При масштабном объеме работы сповышенной нагрузкой, мотор способен обеспечить стабильную работу, благодаряприличным запасам крутящего момента.
Ходовая часть Нивы СК-5
Мост ведущего колеса состоит из: коробки передач;муфты сцепления; дифференциала; КПП тормоза; двух редукторов; колес.
На приемном шкиве устанавливается муфта сцепления, аведомый диск фиксируется на вале провода. Благодаря зафиксированным двумдесяткам пружин, выжимной диск притесняет его к внутренней части шкива. Когдавыключается сцепление, муфта начинает воздействовать давлением на отжимнойрычаг, таким образом, освобождается ведомый диск и передавая обороты на КПП.
Коробка передач состоит из тех валов и несколькихшестерен.
На поверхности приводного вала фиксируются две движимые шестерни:первая включает 1-ю и заднюю передачи, вторая включает 2-ю и 3-ю передачи. Врезультате включения передач, блокировочная система начинает закреплятьшестерни. Мост управления колесами состоит из жесткой балки,трапеции с гидроцилиндром, колес, а также поворотных кулаков.
Рулевое управление зерноуборочной техники
Комбайн СК-5 имеет задние управляемые колеса.Гидравлическая система управления, рулевая трапеция оснащена гидроцилиндром.
Нередко данный вид техники называют высокоманевренным,что позволяет без значительной потери осуществлять сбор зерновых культур напроблемном участке поля. Но никакая даже современная техника не застрахована отнепредвиденных поломок. Купить запчасти для комбайна в Украине, можно вспециализированных точках продажи. Стоит отметить, что подобрать новые запчастине займет много усилий и времени.
Текст принадлежит интернет-магазину «Агро-Харьков». Копирование или цитирование материала, только со ссылкой на данный ресурс.
эффект, новый, сколько весит, зерноуборочный, технические характеристики, ремонт, цена, измельчитель соломы, устройство, регулировка, объем бункера, кукурузная жатка, двигатель, отз

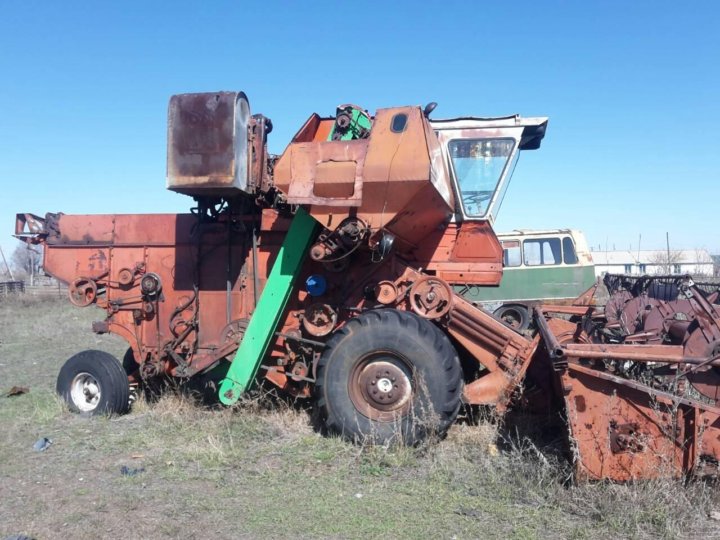

Устройство
Рассмотрим устройство комбайна Нива СК-5. Машина работает на дизельном двигателе ММЗ-Д.260.1, который имеет объем 7,12 л, применяется для выполнения разных сельхозработ. Мотор имеет высокую мощность и может работать в сложных условиях рельефа. ДВС имеет жидкостное охлаждение.
Расход топлива составляет 25 л за час работы.
Схема ходовой части включает 2 моста. Коробка передач 3-ступенчатая имеет 3 вала и комплект шестеренок. После того как будет включена передача, шестерня блокирует механизм. Когда выключается сцепление, освобождается диск муфты и вращение идет на коробку передач. На всех моделях Нивы имеется клиноременной привод.
Момент от двигателя передается на шкив КПП при помощи ремня. Этот процесс регулируется посредством вариатора.
Управление комбайном осуществляется золотником гидрораспределителя, рукоятка которого выведена в кабину оператора. Когда нужно дать полный ход, ручку переводят вперед до упора. Когда требуется сбросить скорость, ручку отводят назад.
В кабине использованы материалы для обивки высокого качества. В результате стала лучше шумоизоляция, была модернизирована система вентиляции. На новых моделях можно установить кондиционер. Сиденье регулируется по вертикали и горизонтали. Имеются указатели давления масла, амперметр, тахометр барабана и др.
Установлен блок управления комбайном, его узлами и системами:
- барабаном;
- кукурузной жаткой;
- подборщиком сеялки;
- сеялкой;
- измельчителем соломы;
- соломотрясом;
- шнеком;
- башмаками.
Управление ведущим мостом производится посредством гидравлики. Прямая связь между рулем и колесами отсутствует. В процессе принимает участие система патрубков и ГУР, по ним циркулирует топливо, которое подается насосом.

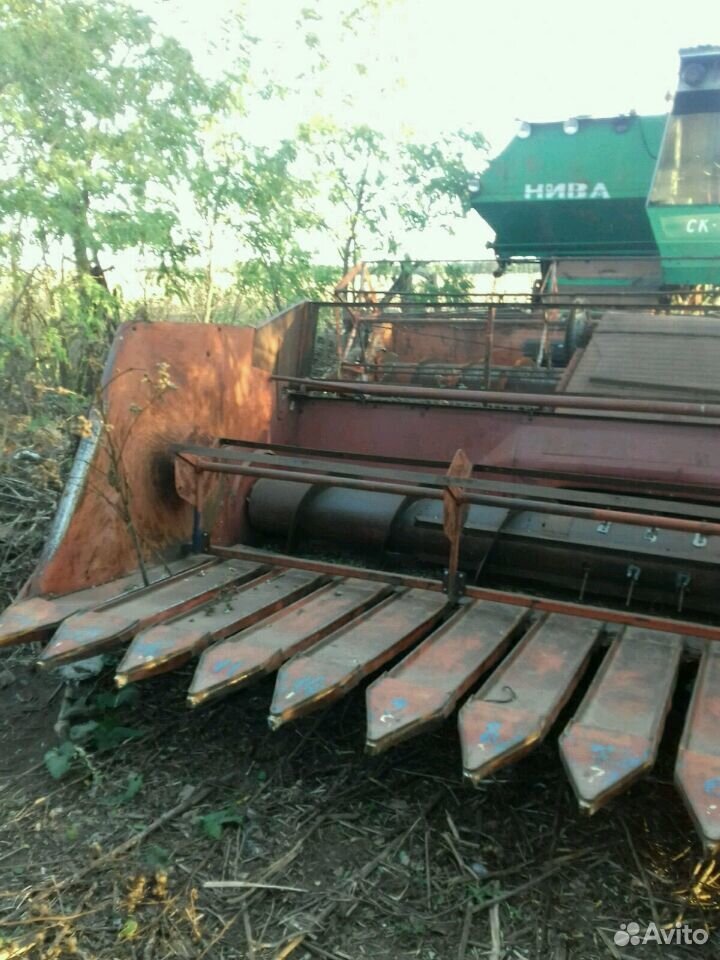

Жатка комбайна Нива СК-5 — одна из основных систем комбайна. Машина применяется для уборки кукурузы и других культур. Главными узлами жатки являются следующие:
- Корпус, на который фиксируют рабочие устройства. Он соединен с наклонной камерой при помощи подвесок и шарниров. К данной конструкции смонтирована телескопическая передача с выходом на ножи. Высота среза регулируется башмаками.
- Мотовило захватывает стебли и направляет их на шнек. Режущая кромка представляет собой ножевые пластины, которые двигаются в разные стороны. Сюда входят пластины трения и прижимные лопатки.
- Шнек представляет собой цилиндр со спиральными лентами, которые при вращении перемещают стебли в середину.
- Затем их подхватывает пальчик, направляющий все на плавающий транспортер. Конвейер с наклоном направляет зерно к молотилке.
- Там имеется 2 вала: ведущий и ведомый.
- Транспортировка осуществляется при помощи цепей.
- Подборщик убирает стебли и передает их на жатку.
Технические характеристики
Рассмотрим особенности и вес комбайна Нива СК-5, технические характеристики машины:
- Двигатель комбайна — 4-тактный, 6-цилиндровый, дизельный с турбонаддувом.
- Мощность двигателя — 155 л.с. зависит от массы агрегата.
- Частота вращения барабана — 2900 об/мин.
- Скорость разгрузки — 40 л/с.
- Количество ножей — 64 шт.
- Параметры объема бункера зависят от того, сколько весит собранный урожай(объем бункера зернового 54-6-1 – 3000 л).
- Период обращения молотильного барабана комбайна Нива составляет 0,046 секунд.
- Производительность по зерну (если отношение массы зерна к массе соломы равно 1:1,5) – 7,2 т/час.
- Дорожный просвет – 380 мм.
- Минимальный радиус поворота комбайна (по следу внешнего колеса) – 7,5 м.
- Тип жатвенной части машины – фронтальная, с функцией копирования рельефа; с одноэксцентриковым мотовилом, оборудованным пружинными пальцами и пятью лопастями из железа; привод – ременный; ширина захвата – 4,1 м (марка ЖКС-4,1) и 5 м (марка ЖКС-5).
Сколько весит комбайн Нива
Комбайн Нива СК-5 считается компактной уборочной машиной и имеет малые габариты и небольшой вес относительно аналогичных моделей. Рассмотрим весовые характеристики машины и основных навесных устройств, согласно паспорту.
- Комбайн Нива СК-5 с жаткой захватом 5 метров и навесным копнителем имеет конструкционную массу 8087±3% кг.
- Вес жатки ЖКС-4,1 (с захватом 4,1 м) – 1350 кг.
- Вес жатки ЖКС-5 (с захватом 5 м) – 1450 кг.
- Соответственно, чтобы понять, сколько весит комбайн Нива без жатки, необходимо вычесть значение массы навесного устройства из общего веса машины (данный параметр будет равен 6637±3% кг).
- Вес комбайна с жаткой ЖКС-5 и тележкой для перевозки навески – 8122±3% кг.
- Масса комбайна с капотом соломотряса – 7857±3% кг.
- Масса комбайна с капотом соломотряса и тележкой для перевозки навески – 7892±3% кг.
- Максимальный, включая зерно, вес (бункер объемом 3000 л) зерноуборочной машины во время работы – 10622±3% кг.
Модификации
Самоходный комбайн Нива СК-5 старого образца 1970 года в настоящее время не производятся. Постоянно выпускаются новые модели Нивы. Существуют такие модификации:
- СК-5А оснащен ДВС мощностью 120 л.с.
- СК-5АМ — мощность 140 л.с., коробка трансмиссии в данной конструкции перемещена влево.
- У модели СК-5М-1 гидростатическая трансмиссия.
- СКП-5МЭ-1 характеризуется смешанным полугусеничным ходом. Зерноуборочный комбайн «Нива Эффект» приспособлен для работы на грунтах с повышенной влажностью.
- СКК-5 используется в течение всего года. Способен работать на уклоне до 30°. Была создана модель комбайна для разделения тыквы на мякоть и семечки. Эта модификация является переделкой серийного экземпляра.

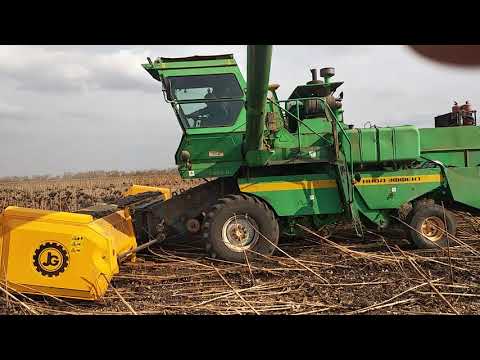

Комбайн зерноуборочный (Нива-Эффект)
Производство прекращено.
Предназначен для прямой и раздельной уборки зерновых колосовых культур.
- Надежность. Уверенность в стабильной работе комбайна:
- Двигатель. Экономичность и неприхотливость:
- Ходовая часть. Плавный ход, повышенная проходимость:
- Обслуживание. Простота и удобство:
- Новый измельчитель-разбрасыватель:
- Адаптеры:
Гидросоединения стали герметичнее и чище после замены паяных соединений на соединения с помощью врезающегося кольца.
Это гарантирует надежную герметичность при многократном монтаже и демонтаже. Резиновые уплотнения заменены на фторкаучуковые — они дают меньшую усадку и гораздо долговечнее.
Новый двигатель Д-442-54Р (55Р — с электрозапуском) с турбонаддувом и встроенным теплообменником, обладает большим ресурсом и меньшим расходом топлива.
Ведущий мост — плавный гидростатический привод ведущих колес существенно облегчает управление, дает плавное изменение скорости, ровный ход и хорошую маневренность. Теперь можно двигаться со скоростью даже 0,1& км/ч.
Для удобства замера давления в основной гидросистеме и гидросистеме рулевого управления введены места для подсоединения манометра.
В дополнении к универсальному измельчителю-разбрасывателю ПУН-5 введен новый измельчитель-разбрасыватель, имеющий простую и надежную конструкцию, меньший вес.
Измельчитель ПУН-5.
Для уборки незерновой части зерновых колосовых, зернобобовых, крупяных культур, семенников трав и подсолнечника комбайн «Нива» агрегатируется измельчителем ПУН-5. Уборка незерновой части урожая может производиться по следующим шести технологическим схемам:
- Сбор измельченной соломы с половой в сменную тележку, прицепленную к комбайну.
- Сбор измельченной соломы с половой в постоянно прицепленную к комбайну тележку, используемую как копнитель большой емкости и разгружаемую на убираемом поле гидросистемой комбайна.
- Сбор половы в тележку и укладка соломы в валок.
- Сбор половы в тележку и разбрасывание измельченной соломы по полю.
- Укладка соломы с половой в валок для последующего его подбора.
- Разбрасывание измельченной соломы с половой по полю.
Технические характеристики измельчителя ПУН-5.
| Тип приспособления | навесной |
| Масса, кг | 696±21 |
| Обслуживающий персонал, чел | 1 (комбайнер) |
| Длина частиц измельченной соломы, мм | от 30 до 200 |
| Расщепление соломы вдоль волокон, % | 70 |
| Гарантийная наработка, ч | 280 |
| Срок службы до списания, лет | 9 |
| Измельчающий барабан | |
| диаметр, мм | 600 |
| шаг расположения ножей, мм | 50 |
| количество ножей, шт | 46 |
| частота вращения, об/мин | 2000 |
Копнитель.
Копнитель предназначен для формирования копен незерновой части урожая и представляет собой камеру, образованную боковыми стенками, днищем, верхним перекрытием и клапаном. Для более полного использования емкости камеры копнитель оснащен механизмом уплотнения соломы — соломонабивателем и механизмом уплотнения половы — половонабивателем.
Для управления копнителем в полуавтоматическом или автоматическом режиме предназначены: механизм выгрузки копны, гидроавтоматическая система закрытия клапана и подъема днища, предохранительно-выгружающее устройство и электросигнализатор.
Днище представляет собой поворотную платформу, часть которой выполнена в виде пальцевой решетки. Под днищем установлены пружины, которые служат для удержания днища в вертикальном положении в момент схода копны.
Копнитель может навешиваться как на комбайны «Нива», так и комбайны «Енисей-1200» и его модификации.
Технические характеристики копнителя.
| Марка | 54-8В |
| Емкость камеры (расчетная), м3 | 9 |
| Допустимая загрузка копнителя, кг, не более | 250 |
| Масса, кг | 505 |
Платформа-подборщик.
Для применения раздельной уборки урожая зерноуборочный комбайн Нива комплектуются подборщиками. Подборщик навешивается на специальную платформу шириной 4,1/5,0 м, состоящую из корпуса, шнека и проставки.
В состав подборщика входит транспортер, нормализатор и уравновешивающее устройство. Копирование рельефа почвы в продольном и поперечном направлениях обеспечивается шарнирной подвеской транспортера к платформе.
Технические характеристики платформы-подборщика.
| Производительность, т/ч | Соответствует производительности комбайна |
| Рабочая ширина захвата, м | 2,75 |
| Нагрузка на опорные колеса, Н | 100 |
| Потери при подборе зерновых колосовых не более, % | 0,5 |
| Габаритные размеры, мм | |
| длина | 1315 |
| ширина | 2736/3380 |
| высота | 1035 |
| Масса, кг | 235/290 |
Обслуживание: ремонт и доработки
Перед каждым сбором урожая при помощи комбайна СК Нива рекомендуется проводить его обслуживание и ремонт.
Комплектующие элементы для агрегата производит изготовитель. Ремонт своими руками не займет много времени. Нужно подобрать необходимые запчасти и детали.
Основная нагрузка во время работы приходится на детали жатвенного узла. Агрегат можно модернизировать. На Ниву можно устанавливать более современные детали, чтобы агрегат лучше работал.
Гидравлическая система требует применения качественного масла. Все узлы и системы должны быть хорошо соединены. Герметичность конструкции предотвратит проникновение воздуха. Проверка, регулировка и ремонт комбайна позволят избежать выхода из строя основных узлов агрегата во время работы.
Могут осуществляться различные переделки этой модели. Можно разгрузить коленвал, для этого надо шкив нацепить на носок. Можно добавить гидробак на 60 л, установить фильтры. Мастера также приваривают раму под насос и привязывают ее к месту крепления мотора.
Преимущества и недостатки
Комбайн СК-5-МЭ, он же Нива Эффект, представляет собой довольно неплохую зерноуборочную машину.
Главное её преимущество заключается в доступности запасных частей и простоте в обслуживании и ремонте. Заменить износившуюся деталь по силам самому комбайнёру. Стоит отметить и низкую стоимость машин, что гарантирует быструю окупаемость техники.
Имеются и существенные недостатки. К ним относятся:
- быстрая изнашиваемость деталей;
- довольно приличный расход топлива, недоработки крепления навесного оборудования;
- кабина не имеет панорамного обзора, что не позволяет полностью контролировать процесс уборки;
- замечены утечки масла и топлива;
- на полях со сложным ландшафтом уборка зерновых культур происходит некорректно.
описание, характеристики и отзывы / Paulturner-Mitchell.com
«Нива СК 5» — это почти легенда отечественного машиностроения. Этот очень компактный комбайн появился более 40 лет назад. В то время это была самая популярная модель, массово использовавшаяся на полях СССР.
Компания «Ростсельмаш» продолжила выпуск этой версии, только теперь это модернизированный и высокотехнологичный агрегат. Новые машины отличаются прекрасными техническими данными и способны конкурировать с именитыми зарубежными аналогами.
Как правило, эти машины используют фермеры, у которых небольшие площади под посев. Это хозяйства, где использование высокопроизводительной техники невыгодно, а почти во всех случаях — нецелесообразно. Комбайн «Нива СК 5» практически незаменим на небольших участках, благодаря этому спрос на эту технику не угасает из года в год.
История появления
Завод «Ростсельмаш», известный на всю страну и далеко за ее пределами, начал производство сельскохозяйственной техники еще в начале прошлого века. С конвейера сошли первые экземпляры.
Зерноуборочные комбайны «Нива СК 5» появились в 1973 году. Данная модель послужила своеобразной базой для дальнейшего создания узкоспециализированных машин, например, таких как:
- агрегаты для работы на склонах, размером которая достигала 30 градусов;
- рисоуборочные комбайны и другие.
В дальнейшем пятая модель не модернизировалась ни разу. На современном рынке автомобиль получил название «Нива-Эффект».
Технические характеристики
Буквы в названии расшифровываются как «самоходный комбайн», а цифра указывает на его производительность, в данном случае это 5 кг/с. Другие характеристики комбайна «Нива СК 5»:
- Размеры: длина — 7607 мм; ширина — 3930 мм; высота — 4100 мм.
- Масса — 7,4 тонны.
- Частота вращения молотильного аппарата в виде барабана 2900 об/мин.
- Бункер емкостью 3000 литров.
- Установлено 64 ножа.
- Ширина жатки 5 метров.
Силовой агрегат
Покупателю предлагается пять различных двигателей, которыми может быть оснащен комбайн «Нива СК 5»:
- СМД-17К и СМД-18К, мощность которых составляет 100 л. от.
- СМД-19К; СМД-20К; СМД-21К, их численность составляет 120 силовых единиц.
Все пять моделей 4-тактные, с 4 цилиндрами, рядного исполнения, работают на дизельном топливе.
120-сильные версии идут с наддувом. Перед входом непосредственно в турбину воздух принудительно охлаждается. Это позволяет со временем увеличить мощность. Современные машины «Нива-Эффект» оснащаются 155-сильным «сердцем» с маркировкой Д-260. Этот двигатель имеет более низкий уровень расхода топлива. Большой запас крутящего момента обеспечивает стабильную и надежную работу даже при больших нагрузках.

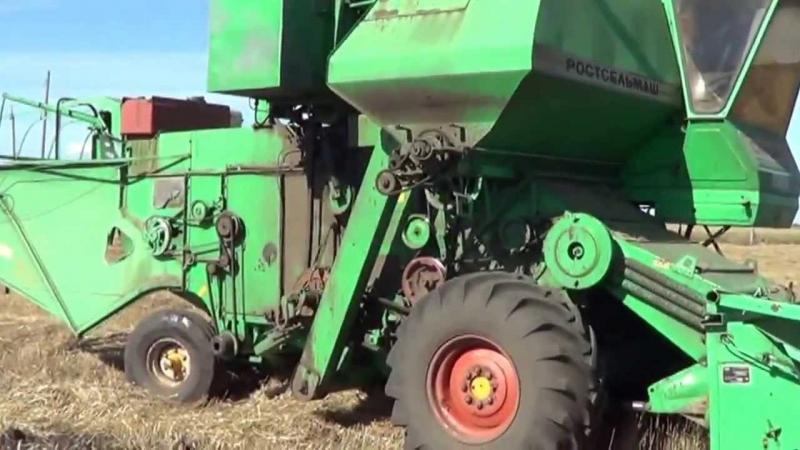

Трансмиссия
Все модификации комбайна оснащены клиноременной передачей. Это свидетельствует о том, что момент от силового агрегата на вал трансмиссии передается с помощью клиноременной передачи, так называемого вариатора. Это позволило улучшить возможности регулировки комбайна «СК-5 Нива».
Вариатор используется для изменения передаточного отношения. Рабочий процесс осуществляется за счет осевого смещения элемента от основного узла. В зависимости от положения дисков меняется ширина ручья, в зависимости от этого параметра изменяется радиус изгиба ремня.
Управление осуществляется из кабины.
В максимально выдвинутом положении золотника — установить максимальную скорость, а при его установке «назад» — минимальную.
Рабочее оборудование
Жатка «Нива СК 5» предназначена для скашивания и последующей транспортировки зерновой массы для дальнейшей обработки в молотилке. Дополнительно может быть установлен подборщик, используемый для подбора ранее скошенных стеблей, которые были уложены в валки. Размер шапки может меняться, в зависимости от поставленных задач, но конструкция остается неизменной, и состоит из:
- корпус со специальными башмаками;
- катушка;
- режущее устройство;
- шнек;
- конвейер плавающего типа;
- пикап.
Преимущества
Специалисты, имеющие большой опыт работы с машинами для уборки урожая, практически единодушно утверждают, что главным преимуществом комбайна является его экономичность, и в то же время относительно невысокая цена. Техника проста по конструкции и проста в обслуживании.
Запчасти на комбайн «Нива СК 5» купить можно без проблем, по доступной цене. Такая машина – отличный выбор для работы в современных климатических условиях страны, со специфическими почвами, характерными для отдельных регионов.
недостатки
На фоне всех положительных качеств есть и минусы, которые значительно усложняют использование зерноуборочного комбайна. Главный минус — это рабочий механизм вариатора. Ременная передача не дает плавного хода на относительно мягких грунтах, при полном бункере. Особой надежностью не может похвастаться система навесного оборудования.
Во всем остальном это хороший комбайн для тех аграриев, которые хотят купить недорогую, но проверенную технику с простым обслуживанием.
Современные модели и их доработки
После ряда модернизаций и доработок «Нива СК 5» получила новые фторкаучуковые уплотнители взамен прежних резиновых, отличающихся малым ресурсом. Надежность гидросистемы обеспечивается чистотой масла за счет герметичных соединений, препятствующих попаданию воздуха внутрь.
Масло следует менять каждые 50 часов. После модернизации и усовершенствования ресурс смазки увеличился до 240 часов.
На всех современных комбайнах от предприятия Ростсельмаш используются армированные ремни немецкого производства. Надежность этих элементов доказана рядом испытаний. Это позволило увеличить время работы вариатора, тем самым повысив эффективность работы зерноуборочного комбайна.
Наличие
На современном рынке комбайн «Нива СК 5» считается чуть ли не самым доступным вариантом среди всех представленных. Стоимость варьируется от 160 тысяч рублей (за эти деньги можно получить автомобиль, который будет на ходу, но для восстановления рабочего состояния необходимо будет провести ряд ремонтных мероприятий) и до 600 тысяч (состояние будет хорошо и максимально приближено к идеалу, иначе нецелесообразно на такую сумму покупать машину, а потом проводить ремонт).
СК-5 Нива v1.0.0.1 FS22 — Farming Simulator 22 Mod
Farming Simulator 22 Модификации
·
29 августа 2022 г.
СК-5 Нива v1.0.0.1 ФС22
СК-5 «Нива» — марка самоходного колесного зерноуборочного комбайна, выпускаемого в СССР заводом «Ростсельмаш» с 1971 года.
v1.0.0 .1
— Добавлен рабочий укладчик;
Укладчик работает по тому же принципу, что и труба ПУН-5, т. е. покупается в магазине отдельно, присоединяется к комбайну и собирает сбрасываемую комбайном солому. (из-за особенностей реализации выбирается и просто лежащая на земле солома).
Производитель: Ростсельмаш
Модель: СК-5 «Нива», ЖЗЭ-4, ЖЗЭ-5, ПСП-1,5, ППК-4, Прицеп-каттер
Макс. мощность: 120 л.с.
Макс. скорость: 25 км/ч
Вместимость: 3000 л
Макс. рабочая скорость: 10 км/ч
Рабочая ширина: 4 м, 5 м, 4,2 м, 3 м
Цветовая конфигурация:
– Основной цвет (комбайн, резак)
– Цвет кабины (комбайн)
– Дополнительный цвет (резак)
– Этикетка цвет (комбайн, резак)
– Цвет дисков
Комплектация:
– Комплектация комплектация: стандартная, измельчитель ПУН-5, штабелеукладчик 54-8Б (комбайн)
– Оконные решетки (комбайн)
– Прицеп комплектация (комбайн)
– Щитки (комбайн, резак)
– Год выборки (комбайн)
— Номер подбора (комбайна)
— Выбор барабана (резак ЖЗЭ-4, ЖЗЭ-5)
— Выбор удлинителей (резак ЖЗЭ-4, ЖЗЭ-5)
Кредиты:
Средний любитель
Метки: Производитель РостсельмашСССР
Какие моды Farming Simulator 22 используют для
Игра Farming Simulator 22 поддерживает моды для ПК, Xbox или PS5.
